Как выполнить правильное подключение магнитолы в машину: своими руками
На чтение 9 мин Просмотров 149 Опубликовано Обновлено
Содержание
- Размер и виды автомобильных магнитол
- Расшифровка цветового обозначения проводов
- Установка и подключение автомагнитолы своими руками
- Автомобиль имеет аудиоподготовку
- Автомобиль не имеет аудиоподготовки, но ранее была установлена магнитола
- Автомагнитола устанавливается в автомобиль без аудиоподготовки впервые
- Автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики, старинные авто)
- Подключаем магнитолу разными способами
- Подключение фишкой ISO
- Установка активной антенны
- Подключение по проводам
- Подключение питания магнитолы
- Схема подключения
- Как правильно подключить магнитолу в машине по цветам проводов
- С чем можно столкнуться при не правильном подключении автомобильной магнитолы?
Размер и виды автомобильных магнитол
Универсальные магнитолы имеют стандартный размер, он может быть 1 DIN (высота 5 см, ширина 18 см) и 2 DIN.
(высота 10 см, ширина 18 см) Если вы переходите с большой магнитолы на маленькую (с 1 DIN на 2 DIN), вам нужно будет приобрести специальный держатель, чтобы закрыть недостающий din. При подключении этих магнитол все они имеют один и тот же разъем, который называется ISO или также известен как евророзетка.
Штатные магнитолы устанавливаются на автомобили с завода и имеют нестандартный размер, в этом случае существует два варианта установки магнитолы. Первый — самый простой, вы покупаете такое же автомобильное радио и устанавливаете его, оно подходит по размеру и подключается к штатным разъемам. Но стоимость этих автомобильных радиостанций часто неадекватна. А если вы нашли бюджетный вариант, то он, скорее всего, будет китайским, вряд ли славящимся качеством звука и надежностью.
Другой вариант — установить «универсальную» магнитолу вместо обычной, но для этого вам понадобится адаптер рамки, т.е. переходник с обычной магнитолы на универсальную, т.е. 1 или 2-DIN. Рамка играет декоративную роль, закрывая лишние отверстия.
Если радиоприемник 2-DIN оснащен ЖК-монитором, к нему можно подключить камеру заднего хода. Подробнее о том, как это сделать, можно прочитать в статье «подключение камеры заднего хода».
Расшифровка цветового обозначения проводов
Для удобства все провода радиостанции имеют цветовую кодировку и буквенные обозначения. Это облегчает быстрое понимание электрической схемы.
- Желтый цвет (+12B, B+, BU или BAT) соответствует источнику питания и подключен к аккумулятору (положительный заряд).
- Красный цвет (ACC) соответствует включению устройств, подключенных к зажиганию. Стандартные инструкции гласят, что устройства включаются только при работающем двигателе.
- Черный (GND) — также отвечает за питание, но подключен к минусовой клемме аккумулятора.
- Белая пара — отвечает за звук от левой передней колонки.
- Серая пара — к правой передней колонке.
- Зеленая пара — задний левый динамик.
- Фиолетовая пара — задний правый динамик.
Каждая пара, ведущая к динамикам, имеет плюсовой и минусовой провод. Последний дополнительно отмечен полосой. Также могут присутствовать провода других цветов. Например, желто-черный отвечает за пульт дистанционного управления. Точное назначение можно найти в руководстве пользователя.

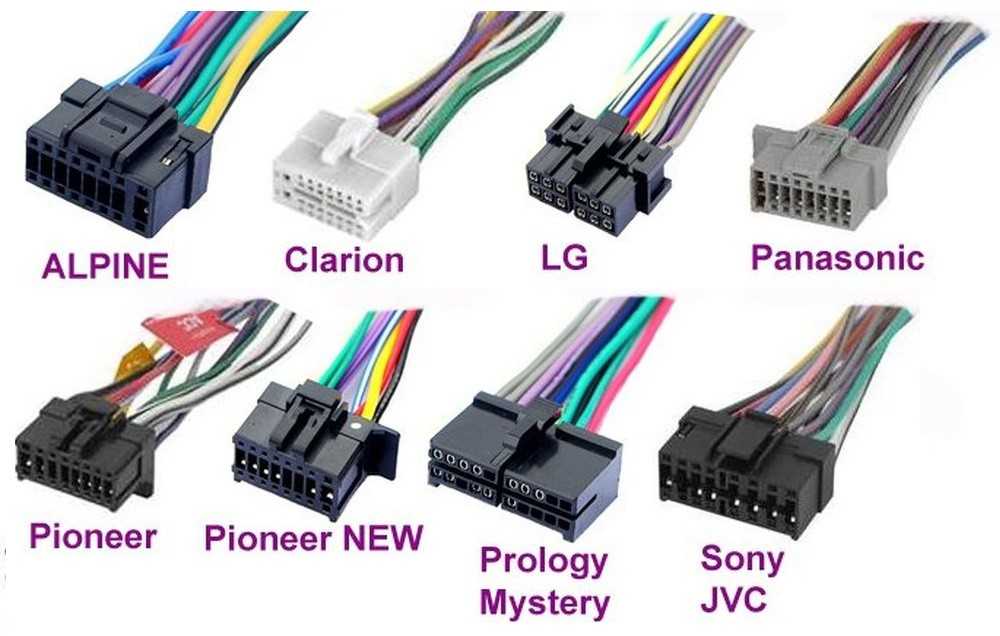

Примечание: У некоторых производителей своя система цветовой маркировки. Стоит помнить об этом при подключении устройств Pioneer, так как вам придется обратиться к руководству пользователя или самостоятельно определить назначение отдельных проводов.
Установка и подключение автомагнитолы своими руками
Каждый автомобиль имеет свои особенности установки и подключения автомагнитолы. Это связано не с маркой и моделью, а с наличием подходящих кабелей и аудиооборудования. Ниже мы рассмотрим особенности подключения аудиосистемы для автомобилей различной подготовки.
Автомобиль имеет аудиоподготовку
Проще заменить радиоприемник в автомобиле на аудиоаппаратуру. В этом случае колонки уже установлены, все необходимые провода протянуты к розетке и подключены.
Все, что нужно сделать автомобилисту, — это подключить магнитолу к розетке в автомобиле, а затем вставить оборудование в розетку.
Самая большая сложность заключается в несоответствии аудиосистемы и автомобильных штекеров. Поэтому необходимо дополнительно приобрести адаптер.
Автомобиль не имеет аудиоподготовки, но ранее была установлена магнитола
Если в автомобиле ранее была установлена простая кассетная магнитола, то особых трудностей при установке оборудования нового образца не возникнет. В конце концов, колонки и антенна уже подключены, вам просто нужен способ связаться с новым оборудованием. Для этого необходимо заменить разъем вручную.
- Старый разъем отрезается, обнажая провода.
- Из них нужно найти постоянный плюс. Для этого клемма подключается к аккумулятору, к корпусу подключается контрольная лампа, а ее второй провод проверяет каждый провод. Когда лампа загорается, постоянный плюс найден. Этот автопровод скручивается с желтым проводом радиоприемника.
- Далее необходимо найти плюс зажигания. Включите зажигание и найдите провод с лампочкой в качестве активного провода. Это скручено с красным.
- Далее производится поиск земли. Провод лампы подключается к предыдущей скрутке, а свободные провода проверяются еще раз. Активный подключается к черному проводу.
Другие выходы — динамики и антенна. Провода от динамиков спарены. Вы можете проверить, к какому динамику они подходят с помощью батареи Cron. При контакте динамик должен «щелкнуть». Вам не нужно проверять, обычно пары из динамиков правильно маркированы. Все, что вам нужно сделать, это подключить их к вашей аудиосистеме. Эта электрическая схема является универсальной. Однако есть и другие способы.
Автомагнитола устанавливается в автомобиль без аудиоподготовки впервые
Приведенная здесь схема подключения аналогична инструкциям для автомобилей с ранее установленным автомобильным радио. Разница лишь в том, что в предыдущем случае все провода автомобиля уже были протянуты и собраны.
Но в первый раз вам придется самостоятельно найти или протянуть необходимые провода.
Провод от аккумулятора протягивается через предохранитель. Хотя есть и другие возможности (через прикуриватель и т.д.). Провод от замка зажигания находится под приборной панелью. Провод заземления проходит вокруг всего корпуса. Осталось только установить колонки, провести от них провода и установить антенну.
Автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики, старинные авто)
Особенность подключения звукового оборудования в грузовом автомобиле — разница в напряжении. Стандартная магнитола рассчитана на 12 В, но в грузовиках этот показатель составляет 24 В. Есть два способа решения этой проблемы:
- Проведите кабель от аккумулятора (с минусом) к кабине. Недостатком, помимо эксплуатации, является быстрая разрядка аккумулятора.
- Приобретите преобразователь напряжения. Недостатком является то, что устройство теряет внутреннюю память.
Самостоятельно установить технологию в старинный автомобиль сложно, так как необходимо учитывать особенности транспортного средства.
Подключаем магнитолу разными способами
Установка магнитолы предполагает подключение нескольких основных проводов: динамиков, антенны и блока питания. Они могут быть включены в одну розетку или подключены независимо друг от друга через отдельные цепи или разъемы. Давайте рассмотрим основные соединения всех сокетов, от простых до сложных.
Подключение фишкой ISO
Современные автомобили подключаются к радиоприемнику через стандартизированный разъем ISO. Все, что вам нужно сделать, это вставить штекер в гнездо на устройстве. Это быстро и легко сделать даже девушке. Так вы подключите стереосистему, блок питания и стандартную антенну.
Установка активной антенны
Вы можете самостоятельно установить активную антенну в своем автомобиле. Она нужна, если основная антенна повреждена или ее сигнал недостаточно сильный. Торговая антенна устанавливается в свободном пространстве лобового стекла, затем питающий провод (красный, реже синий) подключается к ISO.
Как только это будет сделано, вам останется только вставить сигнальный провод. На его конце обычно находится разъем типа DIN. Это старый разъем. Производители аудиосистем отказываются от использования такого громоздкого разъема. Поэтому компании разрабатывают свои собственные антенные разъемы. К такому гнезду можно подключить стандартный разъем DIN с помощью адаптера. Его можно найти в магазинах радиодеталей или у продавцов автомобилей.
Стандартный кабель автомобильной антенны может быть коротким. От коробки под радиоприемником до него всего 10-15 см. В этом случае лучше всего начать проводку оттуда, а затем перейти к разъему ISO.
Подключение по проводам
Очевидно, что в автомобиле нет разъема ISO. Это характерно для старых иностранных и большинства отечественных автомобилей. Чтобы подключить его, необходимо самостоятельно приобрести ISO-коннектор. Его можно приобрести почти в каждом автомагазине (или он поставляется вместе с автомобильным радиоприемником).
Провода подключаются к разъему в соответствии с цветовой схемой. Они стандартизированы и маркированы. Однако следует соблюдать некоторую осторожность. Лучше еще раз проверить инструкцию по эксплуатации, так как разные производители могут указывать выходы по-своему. Вы можете проверить выходы автомобиля с помощью мультиметра, чтобы точно знать, что куда идет.
Подключение питания магнитолы
Устройство подключается к источнику питания автомобиля через разъем ISO. В этом случае провода от аккумулятора прокладываются к соответствующим гнездам на разъеме. Существует несколько типов подключения питания: непосредственно к аккумулятору или через выключатель зажигания.
Схема подключения
Автомобильное радио с собственной проводкой не должно вызывать серьезных затруднений. Достаточно следовать приведенной ниже схеме подключения и соблюдать несколько советов и рекомендаций.
Несмотря на простоту установки, часто возникают так называемые «нестандартные ситуации», когда невозможно разобраться с расположением правильных контактов на штекере магнитолы.
В таких случаях лучше всего обратиться к схеме разъема Pioneer, где последовательно перечислены все контакты. Номер каждого контакта на схеме соответствует оттенку цвета соответствующего провода.
Обратите внимание, что при закреплении проводов необходимо следить за тем, чтобы они были надлежащим образом изолированы. Смежные провода не должны соприкасаться друг с другом своими проводящими поверхностями.
Как правильно подключить магнитолу в машине по цветам проводов
Различение компонентов проводки с помощью цветов и маркировки значительно упрощает проблему, как подключить магнитолу Pioneer в автомобиле. Итак, давайте определим, за что отвечают провода определенного цвета в соответствии с общепринятым стандартом:
Как видите, помимо цветового различия, каждый провод имеет свое обозначение. Последнее служит для того, чтобы избежать путаницы, особенно при решении вопроса о подключении колонок к автомобильной стереосистеме. Потому что, как видно из таблицы, два провода имеют одинаковый (серый) цвет, и их очень легко перепутать.
Маркировка позволяет избежать этой путаницы.
Прежде чем подключать динамики к автомобильной стереосистеме, убедитесь в качестве проводки. Используемый материал должен быть чистой медью с низким содержанием кислорода. В качестве изоляции следует использовать силикон.
Черный и желтый кабели — это кабели питания. Поэтому их поперечное сечение должно превышать 2,5 миллиметра. Провода для акустической системы, а также красный (AC) провод могут быть 1,2 миллиметра или больше.
Следует избегать большого количества прядей. Идеальным вариантом является полное отсутствие прядей. Каждый дополнительный виток добавляет дополнительное сопротивление в цепь. А это негативно сказывается не только на громкости колонок, но и на качестве звука.
С чем можно столкнуться при не правильном подключении автомобильной магнитолы?
Неправдой является утверждение, что для установки автомобильной радиостанции не нужно обладать какими-либо специальными навыками. Желательно иметь хотя бы базовый опыт подключения электрооборудования, но это не является обязательным условием; следуя инструкциям, человек без опыта сможет выполнить установку.
Чтобы понять, все ли сделано правильно, полезно проконтролировать работу автомобильного радиоприемника. Признаком ошибки может быть наличие следующих признаков:
- Радио выключается при увеличении громкости.
- При выключении зажигания происходит сброс радиоприемника.
- Аккумулятор разряжается при выключении автомобильного радиоприемника.
- Аудиосигнал становится заметно искаженным, особенно при прослушивании на высокой громкости.
В очень редких случаях вина лежит не на том, кто включил устройство в розетку, а на продавце, который продал вам некачественный товар. Конечно, это нельзя исключить, но перепроверьте проводку.
Источники
- https://CarAudioInfo.ru/magnitoly/kak-podklyuchit-magnitolu.html
- https://vw-guide.ru/apparatura/kak-podklyuchit-magnitolu-v-mashine-shema/
- https://110KM.ru/art/kak-podklyuchit-magnitolu-131705.html
- https://autolocked.ru/magnitola/raspinovka-razemov-avtomagnitol
- https://www. avtogide.ru/razbiraemsya-kak-vypolnit-pravilnoe-podklyuchenie-avtomobilnoj-magnitoly-svoimi-rukami-podklyuchenie-magnitoly-v-mashine-sposoby-i-shemy.html
- https://amastercar.ru/tuning/car_music_12.shtml
- https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-avtomagnitoly
- https://AutoVogdenie.ru/kak-podklyuchit-magnitolu-pioneer.html
- https://YDoma.info/avtomobil/avtomobil-ustanovka-avtomagnitoly.html
- https://cardinator.ru/kak-podklyuchit-magnitolu-v-mashine/
avtogide.ru/razbiraemsya-kak-vypolnit-pravilnoe-podklyuchenie-avtomobilnoj-magnitoly-svoimi-rukami-podklyuchenie-magnitoly-v-mashine-sposoby-i-shemy.htmlБелый провод с синей полосой. Схема подключения по цветам проводов на магнитоле
ГлавнаяРазноеБелый провод с синей полосой
какого цвета провод плюс и минус? в зарядном устройстве 2 провода черный и белый …где плюс где минус?
Черный всегда минус или масса, другой плюс.
Минус в 99% чёрного цвета, плюс или красный, или ещё какой нить. . а прозвонить провод не вариант? И ещё: на штекере снаружи -, внутри +.(так, на всякий случай)
Попробуй прозвонить прибором.
Их, ЗУ, штампуют в подвалах, поэтому определённого порядка подключения нет.
В европе минус чёрный в америке белый, местами перепутаешь будет много искр, значит наоборот…. если автозарядник конечно, а не телефонный
Много видел китайской техники, вопреки здравой логики красный- минус, синий-плюс. А если вы о чёрно-белом варианте проводов, то без тестера никак не обойтись. Или велик риск убить устройство.
белый плюс черный минус вроде так
можно определить с помощью сырого картофеля (школьные опыты по физике)
опусти проводки, в подсолёную воду. Где пойдут пузырьки газа — там «минус».
Тёмно синий МИНУС белый ПЛЮС!
белый провод плюс и аналогично черный минус
Внесу ложку дёгтя в эту тему: сгорел у меня блок питания на весы «МИДЛ», сделанные в России. Заказал на Алиэкспресс подобный, но с другим разъёмом. Так вот при подключении его к весам оказалось, что у весов «плюс» чёрный, а «минус» — чёрный с белой полосой.
100% только тестером
Проверяйте тестером
Плюс белый или коричневый, минус чёрный или синий
touch.
otvet.mail.ru
Цвета проводов на магнитоле: схема подключения и обозначение
Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.
ISO разьем
Меры предосторожности
Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:
- Поломке магнитолы;
- Ухудшению качества звука;
- Короткому замыканию проводки;
- В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.
Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение.
К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.
Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.
Варианты устройства автомагнитолы
Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.
Исходя из этого, может возникнуть одна из трех ситуаций:
- Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
- Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
- Последний вариант: провода не выведены в один разъем или их вовсе нет.
В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.
Обозначение проводов по цветам
Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски.
Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.
- Минус аккумулятора – черный;
- Плюс аккумулятора – желтый;
- Плюс зажигания – красный;
- Левый передний динамик – белый и белый с полосой;
- Правый передний динамик – серый и серый с полосой;
- Левый задний динамик – зеленый и зеленый с полосой;
- Правый задний динамик – фиолетовый с фиолетовой полосой;
- Антенна – синий;
- Усилитель – синий с полосой.
Подключение автомагнитолы
При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.
Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы.
Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.
Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.
Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?
Подключение колонок
Цвета проводов колонки магнитолы уже были описаны выше.
Поэтому в соответствии с ними можно спокойно подключить любые колонки.
Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.
Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.
Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.
Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.
1avtozvuk.ru
а провод с белой полоской плюс или минус?
Полосатый-всегда минус, это в международном стандарте, но, ведь есть сборки от какого-нибудь хунь пизд хера, поэтому лучший вариант-мультиметр!
еще бы знать где этот провод находится
еще бы сказал где ?
тестером померь
на зарядке моторолле 2 чёрных провода один с белой полоской другой без, какой из них + а какой -?
белой полоской + чёрный — .точно
touch.otvet.mail.ru
Зачем при подключении автомагнитолл нужен синий провод? и что за провод для иллюминации?
Синий (синий с белой полосой) — коммутационный провод . На нём появляется +12В после включения магнитолы. Этот канал маломощный и может подключаться к нагрузке не более 200 мА. в противном случае устр-ва подключают через реле. Используется для автоматического включения усилителей, активных антенн, чейнджеров, тюнеров и т.
п. перефирии. Оранжевый — канал подключаемый к габаритам автомобиля. Служит он для автоматического снижения яркости дисплея и клавиш в ночное время.
На синем проводе при вкл. магнитолы появляется +12 вольт для питания антенны которая крепится в салоне авто на лобовом стекле.
Синий провод, это для питания антенны.
а те что инструкцию не дали??? ? на крышке есть разводка. . а иллюминацию не подсоединиш к+ табло не включится. . синий активная антенна (должен быть.
touch.otvet.mail.ru
Цвета жгута проводов: Цветовая шкала автомобильной стереосистемы
Вы устанавливаете новую автомобильную стереосистему? Знаете ли вы, что вам нужно, чтобы достичь этого? Во-первых, вам нужно знать цветовые коды проводов автомобильной стереосистемы на вторичном рынке.
Во-вторых, убедитесь, что адаптер жгута проводов соответствует спецификациям вашего автомобиля. Хорошей новостью является то, что в CEA перечислены все стандарты цветового кодирования. Все, что вам нужно, это подключить правильные провода к правильным клеммам. В этой статье содержится дополнительная информация о цветах жгутов проводов 9.0004 в стереосистеме. Итак, читайте дальше!
Содержание
- Что такое жгут проводов для стерео?
- Специализированные жгуты для стерео
- Удлинительные жгуты
- Фиксатор защитной сигнализации
- Программируемый жгут
- Обход усилителя
- Как найти правильный жгут проводов?
- Как установить стереосистему вторичного рынка с помощью ремня безопасности?
- Провода какого цвета идут вместе в автомобильной магнитоле?
- Маркировка жгута проводов: Провод заземления
- Маркировка жгута проводов: провод питания
- Маркировка жгута проводов: провод динамика
- Маркировка жгута проводов: Провода антенны и усилителя:
- Провода других цветов
- Заключение
Что такое жгут проводов стерео?
Жгут можно описать как адаптер.
Стерео жгут — это жизненно важный адаптер, который помогает установить в автомобиле неоригинальную стереосистему. Стерео жгуты легко доступны на рынке и удивительно доступны по цене. Единственная сложная часть — это выбор правильного жгута проводов для автомобиля и стереосистемы.
Чтобы ваша стереосистема работала, она должна соответствовать характеристикам вашего автомобиля и стереосистеме. Если вам сложно выбрать подходящую стереосистему, вы можете использовать онлайн-инструменты, чтобы упростить свою работу.
За прошедшие годы жгут проводов эволюционировал и теперь может работать со сложной проводкой и передачей данных, например, в обход встроенных усилителей и с удлинением провода.
Специализированные жгуты для стереосистем
Разнообразие проводных систем сделало их простыми для людей. На рынке есть несколько разновидностей специализированных ремней безопасности. Вот некоторые области, в которых вам могут помочь привязи:
Удлинительные жгуты
В некоторых автомобилях стереоразъемы расположены на расстоянии от стереосистемы.
Точно так же есть автомобили с разъемами в багажнике. Так вот тут на помощь приходят удлинители. Эксперты разработали удлинительные жгуты с более длинными кабелями.
Более совершенные удлинительные ремни дают вам возможность регулировки в соответствии с вашими потребностями.
Фиксатор аварийной сигнализации
Многие автомобили имеют встроенную в заводскую стереосистему аварийную сигнализацию. Поэтому при замене магнитолы пропадают будильники, что опасно. Хорошей новостью является то, что существуют специальные жгуты, предназначенные для поддержания работы звуковой сигнализации после установки новой стереосистемы.
Программируемый жгут
Современные автомобили имеют уникальные функции, встроенные в заводские радиоприемники. Эти особенности делают проводку более сложной. Примерами являются FORD sync, GM OnStar, Chrysler Uconnect и многие другие.
Вы потеряете встроенные функции при замене заводского радиоприемника. Но было бы лучше, если бы вы не волновались; мир стал продвинутым, и вы все еще можете пользоваться этими функциями, несмотря на замены.
Теперь есть лучшие ремни, которые вы можете запрограммировать с этими функциями.
Вы потратите дополнительные деньги на усовершенствованные ремни безопасности, но оно того стоит.
Обход усилителя
Бывают случаи, когда стереосистема вашего автомобиля может быть отделена от усилителя. Поэтому вы можете использовать свой усилитель с стереосистемой вторичного рынка.
Предположим, ваша стереосистема поставляется с усилителем, тем лучше для вас. Обойти заводской усилитель можно с помощью специализированного жгута.
Как найти правильный жгут проводов?
Найти нужный жгут проводов не составит труда. Вам нужно только немного информации, и все готово. В основном это связано с вашим автомобилем. Поэтому обратите внимание на следующее в своем автомобиле:
- Год
- Сделать
- Модель
- Установлен ли на вашем автомобиле заводской усилитель
- Есть ли в вашем автомобиле послепродажное радио.
Вам не нужен жгут проводов, если в вашем автомобиле установлена радиосистема вторичного рынка, поскольку дилеры используют жгут проводов при установке стереосистемы вторичного рынка.
С другой стороны, если у вас заводская система усилителя, вам понадобится специальная подвеска. Цель состоит в том, чтобы он подавал сигнал на ваш заводской усилитель.
Как установить неоригинальную стереосистему с помощью ремня безопасности?
Перед началом установки удалите старую стереосистему. Во-вторых, отсоедините заземляющий провод, которым обычно является черная клемма аккумулятора, т. е. отрицательный провод. Если не отсоединить заземляющий провод, это может привести к повреждению вашей стереосистемы или вам.
Следующим шагом будет подключение нового адаптера жгута проводов вторичного рынка. Помните, вы проверили, что это лучше всего подходит для вашего автомобиля. Теперь подключите новый штекер радиоприемника к адаптеру жгута проводов. Установка позволяет подключить жгут проводов автомобиля к стереосистеме.
Все, что вам нужно сделать, это совместить цвета проводки стереосистемы с цветами на адаптере жгута проводов. Подбор проводов неправильного цвета только добавит вам головной боли.
Важно! При работе с электрическими проводами автоматический выключатель должен быть выключен. Кроме того, подумайте, что следует учитывать, прежде чем заранее выбирать компоненты жгута проводов.
Провода какого цвета соединяются в автомобильной магнитоле?
В свое время производители автомобилей использовали цветовые коды, которые различались в зависимости от модели или марки автомобиля. Но в настоящее время при производстве автомобилей используются стандартные цвета проводов автомобильной стереосистемы. Как правило, вы должны найти схему подключения стереосистемы вашего автомобиля, в которой вы найдете стереосистему вторичного рынка. Если вы не найдете их, используйте цвета радиопроводов вторичного рынка.
Электрические провода доступны в категориях с назначением каждого цвета:
Маркировка жгута проводов: провод заземления
Это один черный провод. Он предлагает дополнительные части для электрических цепей, чтобы течь на землю. Это страховочная проволока.
Маркировка жгута проводов: A провод питания
Провода питания доступны в трех категориях. Они включают в себя
Желтый: Положительный (+), который подает на память постоянное напряжение 12 В.
Красный: Положительный (+) дополнительный провод.
Оранжевый провод с белыми полосами- Отвечает за подсветку или диммер.
Маркировка жгута проводов: Провод динамика
Провода динамика поставляются четырех цветов стерео. Каждый провод имеет два варианта, полосатый и сплошной.
- Серый провод: плюс переднего динамика
- Серый провод с черной полосой: минус переднего динамика
- Белые провода: плюс на левый динамик
- Белый с черными полосами: минус на левый динамик. Перенесите аудиосигнал с левого переднего динамика на стереосистему.
- Фиолетовые провода: подключение к правому заднему динамику
- Зеленые провода: подключите к отрицательной клемме динамика, обеспечивающему питание левого заднего динамика.
Вы также можете ознакомиться с нашим руководством по полярности динамиков и получить дополнительную информацию перед установкой.
Маркировка жгута проводов: Провода антенны и усилителя:
Синий провод с полосками подключается к усилителю, а синий провод подключается к антенне.
Провода других цветов
Коричневый провод — это провод отключения звука, а розовый — питание замка зажигания.
Клемма разъема провода
Ниже приведена сводная таблица с цветовыми кодами.
| ЖЕЛТЫЙ | 12 В ПАМЯТЬ | ||||
| КРАСНЫЙ | IGNT1 9IT 168 | ||||
| ОРАНЖЕВЫЙ | ПОДСВЕТКА ПРИБОРНИКА/ПОДСВЕТКА | ||||
| ЧЕРНЫЙ | ЗАЗЕМЛЕНИЕ ШАССИ РАДИОПРИЕМНИКА | ||||
| СИНИЙ | ПИТАНИЕ АНТЕННА | ||||
| БЕЛЫЙ | ЛЕВЫЙ ПЕРЕДНИЙ (+) ПЛЮС | ||||
| БЕЛЫЙ/ЧЕРНЫЙ 67 | ЛЕВЫЙ ПЕРЕДНИЙ (-) ОТРИЦАТЕЛЬНЫЙ | ||||
| ЗЕЛЕНЫЙ | ЛЕВЫЙ ЗАДНИЙ (+) ПОЛОЖИТЕЛЬНЫЙ | ||||
| ЗЕЛЕНЫЙ/ЧЕРНЫЙ | | ЛЕВЫЙ ЗАДНИЙ (-) ОТРИЦАТЕЛЬНЫЙ | |||
| ПРАВАЯ ПЕРЕДНЯЯ (+) ПОЛОЖИТЕЛЬНАЯ | |||||
| СЕРЫЙ/ЧЕРНЫЙ | | ПРАВАЯ ПЕРЕДНЯЯ (-) ОТРИЦАТЕЛЬНАЯ | |||
| ЗАДНИЙ ПРАВЫЙ (+) ПОЛОЖИТЕЛЬНЫЙ | |||||
| ФИОЛЕТОВЫЙ/ЧЕРНЫЙ | | ЗАДНЯЯ СПРАВА (-) ОТРИЦАТЕЛЬНЫЙ |
Заключение
Установка стереосистемы никогда не была такой простой.
Цвета проводных радиоприемников послепродажного обслуживания избавили владельцев автомобилей от необходимости установки стереосистем. С правильными цветами жгутов проводов ничто не может вас остановить. Пока вы заинтересованы в согласовании головного устройства и вторичной стереосистемы, ваша работа будет без проблем.
Какого цвета провода радио?
Цвета проводов автомагнитолы могут различаться в зависимости от производителя и модели магнитолы, а также марки и модели автомобиля. Как правило, существует несколько стандартных цветовых кодов проводки, которые используются в большинстве автомобилей.
Итак, какие цвета на радио проводке? Вот краткое упоминание о некоторых цветах радиопроводки. Черный провод или провод заземления, желтый провод или провод постоянного питания, красный провод или провод питания вспомогательного оборудования и синий провод или провод включения . Это некоторые среди прочих.
В этом материале мы обсудим различные цвета радиопроводки, полярность и описание каждого провода, а также монтаж радиопроводки.
Хорошо, давайте углубимся.
Существует несколько различных цветовых кодов, используемых для проводки радиосистем в автомобиле, в зависимости от марки, модели и производителя. радио и автомобиля. Подробности смотрите в этом видео-
Вот таблица распространенных цветов проводов автомобильного радиоприемника, а также тип провода (питание, заземление или динамик), полярность (положительная или отрицательная) и краткое описание функции провода:
А переключаемый провод питания используется для включения и выключения радио. Цвет этих проводов в основном красный, желтый или другой цвет, в зависимости от производителя.
Цвет этого провода часто бывает оранжевым или коричневым.
Это может затруднить определение того, какие провода подключать при установке вторичного радио.
Чтобы использовать этот метод, вам нужно включить зажигание и включить радио, чтобы получить доступ к проводке за приборной панелью.
