Подключение магнитолы своими руками

Современная автомагнитола представляет собой ГУ (головное устройство), которое в комплексе с автомобильной акустикой позволяет прослушивать радио, CD диски, подключать накопители  USB, подсоединять различные внешние устройства через AUX или Bluetooth и т.д.

Установка магнитолы позволяет водителю активно прослушивать аудиоконтент, просматривать видеоконтент (при условии наличия дисплея с такими возможностями). Также дополнительно могут быть реализованы функции типа Hands Free, что особенно важно для водителя. Другими словами, сегодня сложно представить автомобиль без магнитолы.

В этой статье мы рассмотрим,  как подключить магнитолу в машине, на какие нюансы нужно обращать внимание, а также как осуществляется подключение автомагнитолы по цветам проводов.

Читайте в этой статье

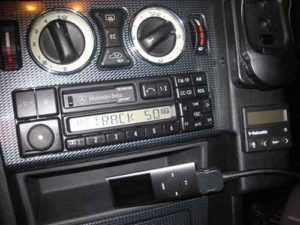

Виды автомобильных магнитол, размеры и особенности

Прежде всего, бюджетные модели авто могут не иметь магнитолы. В ряде случаев  штатные ГУ имеются, однако могут не удовлетворять тем или иным запросам. По этой причине водители устанавливают магнитолу или меняют уже имеющиеся решения.

Как правило, наибольшим спросом пользуются универсальные магнитолы. Такие решения могут иметь стандартный размер 1 – DIN, когда высота составляет 5 см, а ширина 18 см. Еще есть магнитолы 2 DIN, где высота 10 см, а ширина 18 см.

Важно понимать, что если выполняется замена магнитолы с 1 –DIN на 2 – DIN или наоборот, нужно будет снимать или же приобретать нишу-кармашек. Что же касается подключения, такие магнитолы, причем независимо от размера, имеют стандартный разъем ISO (разъем европейского образца).

Если авто с завода оснащен штатной магнитолой, часто размер нестандартный. В такой ситуации есть несколько вариантов установки магнитолы. Первый — купить штатную заводскую магнитолу (например, подходящую улучшенную модель с расширенным функционалом). Устройство подойдет по размерам и его можно подключить к штатным разъемам.

Минусом является то, что стоимость качественных оригинальных магнитол предельно высокая, а аналоги-копии не отличаются хорошим звучанием и надежностью. В этом случае можно поставить качественную универсальную магнитолу 1 или 2 DIN вместо штатной.

Однако в большинстве случаев нужна переходная рамка (чтобы скрыть щели и отверстия при переходе со штатного размера на универсальный). Например, на  многих моделях Toyota с завода магнитолы имеют размеры 10 на 20 см, однако установка переходной рамки (проставки для магнитолы) позволяет с легкостью поставить магнитолу 2 – DIN или 1 – DIN (при условии приобретения полки под магнитолу).

Как подключить автомагнитолу

Итак, разобравшись с типами ГУ, рассмотрим подключение автомобильной магнитолы своими руками.  Сразу отметим, общая схема подключения магнитолы будет одинаковой, однако на разных авто также могут возникать определенные сложности и нюансы.

В любом случае, важно подключить устройство без ошибок, так как при неправильном подключении автомагнитолы возможно следующее:

  • Магнитола выключается при повышении уровня громкости;
  • После выключения зажигания сбиваются настройки магнитолы;
  • Происходит разряд АКБ при выключенной магнитоле;
  • Звуковые сигналы сильно искажены, особенно если увеличить громкость более чем на 30%.

Если магнитола подключена правильно, как во время ее работы, так и после выключения не должно быть признаков отклонений от нормы (сильный нагрев, посторонние шумы в колонках аудиосистемы автомобиля, произвольные перезагрузки устройства и т.п.)

Обратите внимание, иногда бывает так, что подключение выполнено правильно, но устройство все равно работает не так, как должно. В этом случае высока вероятность того, что неисправно само ГУ. В любом случае, в рамках поиска возможных проблем с авто магнитолой не лишним будет еще раз проверить схему подключения магнитолы, следуя инструкции.

Чтобы понять, как подключить магнитолу в машине, нужно отдельно изучить инструкцию и раздел «подключение магнитолы». Однако нужно учитывать, что существует много видов разных автомобилей, отличаются разъемы для подключения магнитолы, не выведены отдельные провода и т.д.

На деле, зачастую при установке магнитолы владельцы сталкиваются с одним из следующих вариантов:

  • В авто есть фишка-разъем, куда уже подключены провода питания, антенна FM, проводка от динамиков и т.д. В подобной ситуации достаточно подключить новую магнитолу;
  • Проводка на магнитолу проведена и подключена, но разъем для подключения отличается от того, который нужен для подключения;
  • Проводка полностью или частично отсутствует, то есть на магнитолу не выведены провода, нет разъемов, фишек и т.д.

Сразу отметим, в случае, если проводки нет, без должного опыта лучше отказаться от попыток самом подключить магнитолу. Если же говорить о более распространенных случаях, первые два варианта являются достаточно удачными.

Например, даже если не совпадает разъем на магнитолу, можно приобрести переходник. Более того, производители магнитол хорошо знают, что разъемы на разных авто обычно отличаются от универсальных.  По этой причине часто в комплекте с магнитолой сразу идет отдельный разъем-переходник ISO.

В случае, когда переходника нет или он также не подходит к имеющемуся разъему, можно отдельно купить подходящий переходник или самому скрутить провода. Главное, знать, как подключить магнитолу в машине.

Подключение магнитолы своими руками

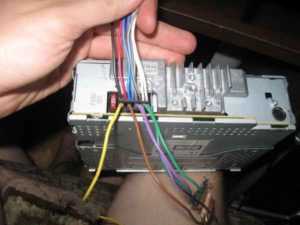

В случае, когда ГУ подключается самостоятельно, следует разобраться с тем, какая распиновка магнитолы, а также как сделать скрутку проводов правильно. Фактически, следует убедиться, что провода на магнитоле и разъеме машины соответствуют. Если все цвета совпали, отключаем клеммы от АКБ и начинаем установку.

По цвету провода бывают:

  • Черный провод — минус аккумулятора, маркирован
  • Плюс аккумулятора желтый, маркировка BAT.
  • Провод на «плюс» замка зажигания красный, обозначен АCC.
  • Провода левого фронтального (переднего) динамика белого цвета, маркированы FL (минусовой  идет с полосой).
  • Провода правого фронтального динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
  • Провода левого заднего динамика серые, маркированы RL, минус также с полосой.
  • Провода на задний правый динамик фиолетового цвета, маркированы RR, минус с полосой.

Обратите внимание, как правило, опытные специалисты избегают скруток, то есть все соединения реализованы при помощи пайки. Это значит, что при подключении магнитолы лучше заранее иметь паяльник. Скрутки повышают сопротивление, что ухудшает качество звучания, возникают потери по громкости и т.д.

Также все места соединений должны быть качественно заизолированы. Сами провода должны быть качественными. После того, как провода подсоединены к разъему, лишние части нужно «обкусывать».

Бывает и так, что отдельные провода  отсутствуют или не соответствуют. В этом случае их нужно «прозвонить» или отдельно прокладывать. Для этого нужно иметь тестер — мультиметр, а также батарейку 9 Вольт.

Прозванивать провода нужно для того, чтобы определить полярность пары. При проверке динамиков и проводов, идущих на них, провода подключаются к батарейке. Далее нужно смотреть на диффузор (если выдвигается наружу, полярность правильная, если втянут внутрь, изменить на правильную). Все провода желательно помечать.

Еще добавим, что мало знать, как правильно подключить автомагнитолу. Чтобы получить хорошее звучание ГУ, нужно правильно подбирать провода. Важно, чтобы провода были из бескислородной меди, имели хорошую изоляцию.

Если силовых проводов на магнитолу в машине не было, желтый и черный силовой провод должны иметь сечение не менее 2.5мм (желательно больше). Акустические провода и провода AAC не менее 1.2 мм и больше.

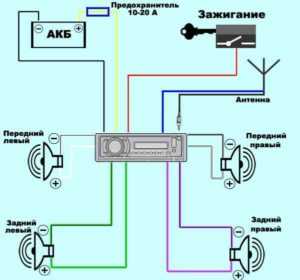

Как правило, схема подключения магнитолы достаточно проста: черный провод идет на минус АКБ, желтый на плюс аккумулятора, красный на плюс замка зажигания. При этом оптимально сразу подключить желтый и черный провод на аккумулятор, чтобы получить звучание хорошего качества. Обратите внимание, при прямом подключении в обязательном порядке требуется ставить предохранитель (предохранитель минимум 10 А, расстояние 40 см.).

Красный провод подключается в цепь, запитка которой происходит после того, как водитель поворачивает ключ в замке зажигания. Если же красный и желтый провод подключить на плюс АКБ, магнитола сможет работать без ключа в замке зажигания, однако есть риск усиленного разряда самого аккумулятора.

Еще добавим, что магнитолы с повышенной мощностью могут иметь сразу 4 пары проводов, при этом каждая пара маркируется отдельно. Также во время подключения магнитолы можно ошибиться в плане полярности. В этом ничего страшного нет, полярность можно поменять. Более серьезные последствия возникают, если допустить ошибки при подключении заземления на минус к массе.

Что касается акустики, колонки в машине зачастую имеют две клеммы, узкую и широкую. Схема подключения такой автоакустики  означает, что широкая клемма плюсовая, тогда как узкая минусовая.

Напоследок отметим, что перед тем, как полностью защелкивать магнитолу в «шахту», нужно сначала убедиться в ее полной работоспособности. Следует оценить качество звучания, проверить, как работает устройство на разной громкости, все ли динамики звучат, нет ли явных помех на заглушенном и/или заведенном двигателе и т.д.

Если все в порядке, тогда нужно уложить провода, чтобы избежать заломов. После этого можно вставлять устройство в шахту и защелкивать магнитолу путем аккуратного нажатия на ГУ.

Что в итоге

Как видно, подключение магнитолы в машине своими руками не является сложным и зачастую может быть выполнено самостоятельно. Особенно это справедливо в том случае, если проводка уже проложена или заменить нужно только  разъем.

Если же предполагается прокладка проводов, нужно правильно соединить все провода по цветам, пропаять соединения, установить предохранители и т.д.  В этом случае владелец получит правильно подключенную магнитолу и качественное звучание ГУ без лишних шумов, наводок и помех.

Читайте также

krutimotor.ru

Схема подключения магнитолы в авто своими руками

.

Схема подключения магнитолы в авто своими руками.

Ни для кого не секрет, что в магнитоле помимо плюсового желтого и минусового черного провода питания есть еще красный провод АСС. Грубо говоря это REM провод управления для магнитолы и выполняющий точно такую же функцию как REM на усилителях.

Для тех кто вообще не в теме, то магнитола, по задумке производителя, должна быть постоянно подключена к аккумулятору и находиться под напряжением. Провод АСС является цепью управления с малым током, с помощью которой осуществляется активация и запуск магнитолы. Пока на проводе АСС нет +12 вольт магнитола ни на что реагировать не будет, соответственно и потребление тока магнитолой будет измеряться десятками миллиампер.

Когда напряжение на этом проводе появляется, то магнитола либо запускается автоматически (если она выключалась посредством обесточивания этого самого АСС), либо переходит в режим готовности (если магнитола выключалась кнопкой на панели, либо пультом).

Главный вопрос в том, что даже если магнитола выключена, но АСС провод под напряжением, то потребление тока магнитолой возрастает раз в 10 и будет составлять уже десятые доли ампера. а это не так уж и мало, особо если генератор у вас барахло, а аккум давно устал.

Исходя из вышеизложенного становится понятно, что нужно разобраться как правильно подключить магнитолу и как не правильно.

Сперва рассмотрим 2 самых бестолковых и соответственно самых распространенных варианта подключения магнитолы. Появились они, наверное, вместе с самими магнитолами в результате повального не желания гаражных инсталляторов читать инструкции к железкам.

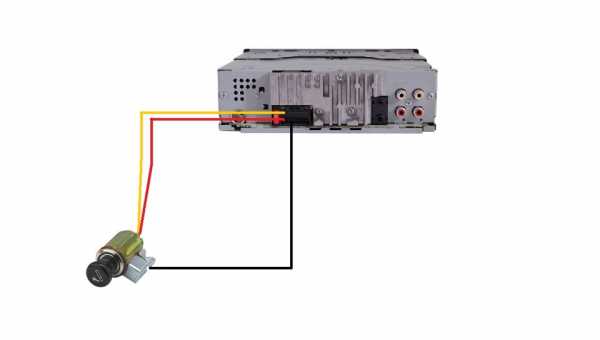

Вариант №1

Называется «По быстрому прикрутил, мне ж не на соревнования».

Цепь прикуривателя не рассчитана на такие бонусные нагрузки и при работе магнитолы существенно просаживает напряжение. Колхоз, короче.

Вариант №2

Называется «Чтоб мафон тух, когда я ухожу».

Провод АСС зажигания еще менее рад такой нагрузке чем прикуриватель и просадки будут еще больше чем в варианте номер раз.

Обладателей первых двух вариантов подключения очень легко встретить на всех автозвуковых и смежных ресурсах. Вопросы у них всех стандартны:

«Почему после установки мафона утром не заводится машина?»

«Почему моргает экран магнитолы и она выключается если включить на всю?»

«Почему сбиваются настройки магнитолы при выключении?»

Все эти проблемы, результаты криворукости хозяина и его убежденности в том, что он умнее тех, кто писал инструкции к ГУ.

Указанные выше варианты являются НЕ ПРАВИЛЬНЫМИ и подключать так НЕЛЬЗЯ.

Магнитола в таком подключении полноценно и нормально функционировать НЕ СМОЖЕТ, даже если вам кажется иначе.

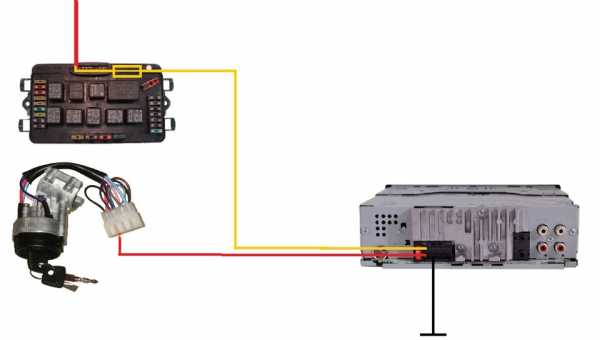

Теперь рассмотрим варианты правильного подключения магнитолы в авто. Логичнее всего начать с варианта подключения, который описан во всех инструкциях к магнитолам.

Данный вариант полностью повторяет управление штатными магнитолами в иномарках. Простой, железобетонно надежный вариант, правда без зачатков удобства. При использовании этого варианта, достаточно найти в авто силовой провод идущий от аккумулятора до блока предохранителей и врезать в него через отдельный пред желтый провод питания ГУ.

Этот новый предохранитель, можно разместить как в свободном месте блока предов, так и около него в отдельном держателе. Это уже творчество.

Красный провод АСС соединяется с проводом АСС замка зажигания. Таким образом при повороте ключа магнитола будет запускаться, а при отключении зажигания отключаться. Если выключить магнитолу кнопкой то она будет молчать независимо от поворота ключа и ждать ручного запуска.

Минусом данного варианта является невозможность включения магнитолы на заглушенном авто. Этот нюанс можно считать расплатой за простоту подключения.

Данную неприятность лечит следующий вариант:

Как видно на схеме, это практически предыдущий вариант, но уже задействован синий провод REM магнитолы и пара диодов.

Для тех, кто не в теме поясню: Диод это такая деталька, которая пропускает электрический ток только в одну сторону. Если допустим через диод подключить к батарейке лампочку, то при одной полярности лампочка будет гореть, а если полярность сменить то лампочка потухнет.

Объяснение очень грубое, нюансов там своя гора, но тонкости все нам и нафиг не упали. Этого достаточно)

Для схемы подойдут любые малогабаритные диоды способные работать с напряжением 15 вольт и более и током до 0.1 ампер.

На схеме диоды обозначаются как стрелочка с чертой. Стрелочка обозначает в какую сторону диод пропустит ток. На самом диоде носик стрелки подкрашивается полоской, либо прям на диоде нарисована стрелка. На схеме рядом с символом диода пририсовал фотки диодов с соответствующим схеме расположением для удобства.

Пара слов о том, как работает схемка:

При повороте ключа в замке, ток потечет от замка через диод на контакт АСС магнитолы. Соответственно она запустится и подаст напряжение на свой провод REM, с помощью которого мы обычно управляем усилителями. С REM провода ток потечет через второй диод снова на контакт АСС магнитолы.

Таким образом магнитола сама себя будет поддерживать во включенном состоянии и ей уже будет без разницы есть напряжение от замка зажигания или нет. Диоды в схеме служат для того, чтобы ток не пошел от замка в REM контакт и от REM в замок.

Данная схема уже позволит слушать магнитолу с заглушенным движком. Достаточно будет всего лишь запустить ее с повернутым ключом. Минус такого подключения в том, что вы можете просто забыть магнитолу включенной и она сожрет аккум. Ну и магнитола не сможет запуститься автоматически при повороте ключа. Каждый раз придется ее тыкать руками.

Следующие три схемы это разные вариации исполнения одной и той же идеи. Во всех трех схемах мы задействуем блок управления центральным замком сигнализации.

Эта схема также практически повторяет предыдущую, с той лишь разницей, что в разрыв провода REM мы вставили нормальнозамкнутые контакты реле.

В пятиконтактных автомобильных реле средний контакт будет всегда замкнут пока обмотка реле не под напряжением. Как только реле щелкнуло этот контакт разрывается и размыкает цепь в которой он стоит. В нашем случае включившееся даже на небольшой промежуток реле отключит магнитолу. После такого отключения, магнитола автоматически запустится и продолжит работу как только вы повернете ключ зажигания. При этом ключ можно будет вытащить и мафон продолжит работу либо до ручного отключения либо до постановки авто на охрану.

В блоке сигнализации нужно будет найти фишку с выходами реле управления центральным замком и определить на каком из них при постановке на охрану авто появляется кратковременно напряжение +12 вольт. Ну и соответственно подключить один контакт обмотки реле к этому проводу а второй к минусовому проводу питания сигнализации.

Схема вполне работоспособная. Единственный минус, в том, что некоторые магнитолы при выключении еще мгновение держат напряжение на рем проводе и если сигнал на ЦЗ сигналки слишком быстр, то магнитола тут же запустится вновь. Если центральный замок вашей машины допускает прием более длительных импульсов закрытия, то многие сигналки позволяют увеличить время импульсов методом программирования сигнализации. Сделать это в принципе не сложно для любого, кто вдумчиво почитает мануал к сигналке.

Если сигнализация не позволяет увеличивать импульс, либо это не желательно для работы ЦЗ авто, то вам подойдет следующие две схемы. Принцип их работы идентичен, различается только реализация.

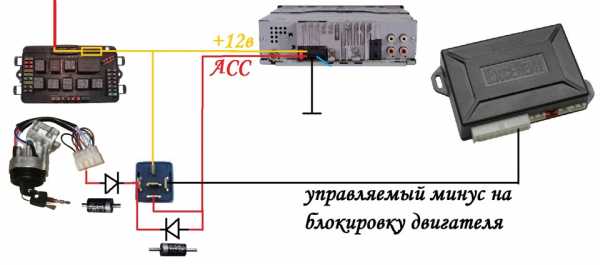

В этой схеме нет необходимости использовать REM провод. Работает схема следующим образом:

При повороте ключа, подается напряжение от провода АСС замка на обмотку реле, которое соответственно включается, подключаясь к силовой цепи желтого провода +12в магнитолы (который как мы помним всегда под напряжением, не зависимо от режима работы ГУ). С этого момента реле начинает питать само себя через второй диод и также питать провод АСС магнитолы запуская ее. С этого момента системе безразлично положение ключа в зажигании.

Магнитола будет продолжать работать, а диоды не позволят пойти току туда куда не нужно. Второй контакт обмотки реле в этой схеме не подключается напрямую к минусу а идет к блоку сигнализации. В большинстве блоков сигнализации есть выходы управления блокировкой двигателя. Данное управление осуществляется прерыванием минуса цепи. Допустим ставится реле блокировки бензонасоса. плюс с этого реле подключается к замку зажигания а минус как раз к этому проводу минусового управления блокировкой.

Соответственно насос будет блокироваться либо прерыванием плюса с помощью ключа, либо прерыванием минуса с помощью сигналки. Вот нас полностью устраивает такой режим работы этого контакта и мы вешаем минус нашего реле на этот выход блока сигнализации.

Таким образом при постановке на охрану авто, сигнализация отключит минус у нашего реле, оно отключится и отключит магнитолу. При снятии с охраны минус появится вновь, но система будет ждать поворота ключа, чтобы запустится.

Данный вариант на мой взгляд самый удачный из всех перечисленных. недостатков никаких не имеет. Магнитола сама запускается когда это нужно и сама выключается когда это нужно. Кроме того очень удобно выключать магнитолу дистанционно, скажем на природе. Достаточно включить и выключить сигнализацию на авто с брелка.

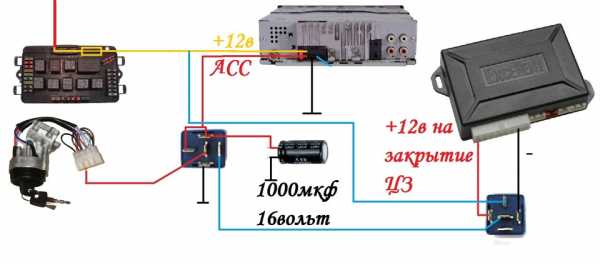

Ну и последний вариант это вариация симбиоза предыдущих двух, но без диодов.

Тут при повороте ключа реле будет запускаться и самозапитываться запуская попутно и магнитолу. При постановке на охрану второе реле будет разрывать самозапитку реле и система будет отключаться.

Конденсатор в цепи первого реле нужен для того, чтобы реле смогло взвестить без внешнего напряжения. При запуске реле, контакт оторвется от одной стороны и ему нужно время чтоб долетев до второго запитаться от него. Вот на протяжении этого мгновения реле будет питаться от конденсатора, который успеет зарядиться при повороте ключа.Без конденсатора вы услишите только ТРРРРРРРРР от реле и система работать не будет))) Для данной схемы достаточно конденсатора в 1000мкф 16 вольт.

Вот такие вот вариантики на любой вкус и цвет)) Выбирайте кому, что по душе. От себя могу лишь посоветовать не спешить и разобраться как осуществить выбранный вариант. Ни в одном из них ничего страшного нет даже от далекого от радиотехники человека. Достаточно просто вникнуть и разобраться.

Ну и самое главное не спешить с этим делом.

Теперь как обещал пара слов, для тех, кто купил магнитолу и собрался ее «по быстрому» проверить.

Как ни странно, но при проверке по быстрому самое главное это не спешить))) По статистике 50% аппаратуры умирает при проверке и первом подключении.
Перед тем как проверять аппаратуру, нужно избежать любой возможности короткого замыкания любых проводов. Особо это важно при проверке БУ магнитол, из которых торчит веник зачищенных и растрепанных проводов. Не поленитесь и изолируйте изолентой все не нужные для проверки провода и все скрутки, которые вы сделали. Даже если вы «уложили все отдельно» и «я сто раз так делал и норм».

Всегда есть место случаю и всегда есть риск, что что-то упадет или соскользнет и вместо нового ништяка вы мгновенно получите дымящийся металлолом. Как показывает практика такие случае вовсе не параноидальная фантастика. Только на моей памяти у людей погибло несколько мафонов усилителей и сабов как раз из за того, что что-то соскочило или оторвалось при проверке.
Отсюда, кстати и второй момент. Если для проверки нужно сделать скрутку то сделайте ее вдумчиво и крепко. Лучше потом подолбайтесь раскручивая ее, но чтоб она не развалилась, когда все будет под напряжением.

Третий момент и правило: проверяй правильность подключения и полярность питания трижды!

Даже если вы уже все проверили и все ок, непосредственно перед подключением, проглядите все еще раз. Очень часто как раз при последней проверке выявляется косяк подключения, который мог убить железку буквально через мгновение.

Ну и еще совет: для проверки аппаратуры выберите ровное просторное место с удобным доступом для вас.

Не проверяйте железки раком вися в багажнике и перебирая змеиный клубок колхозного инсталла. Не проверяйте аппаратуру на верстаке заваленном барахлищем. Бывали случаи повреждения аппаратуры съехавшим или упавшим барахлом нагроможденным на поверхности, которую вы выбрали для проверки.

Не пренебрегайте этими простыми и не хитрыми заморочками. Они гарантированно сэкономят вам времени, денег и нервов.

www.lowsound.ru

как правильно установить устройство своими руками

Процесс установки магнитолы в машину нельзя назвать сложным. Если автомобилист владеет хотя бы базовыми знаниями по электротехнике, то он легко справится с этой задачей. Но следует знать, что неправильное подключение грозит серьезными последствиями для автомобиля, вплоть до пожара. Также стоит избегать некачественных китайских подделок, которые могут замкнуть в любой момент. Стоит более детально разобраться как подключить магнитолу к компьютеру.

Виды магнитол

Существующие на авторынке головные устройства имеют между собой некоторые отличия по функционалу, размерам и звуковым качествам. В настоящее время существует несколько способов установки устройства:

  • Встраиваемые — простые устройства, которые оснащены встраиваемой лицевой панелью. Имеют защиту от кражи.
  • Стационарные — идут в стандартной комплектации автомобиля. Нестандартные размеры и оригинальный тип защищают их от кражи.

При выполнении монтажа магнитолы следует учитывать определенные особенности. Первое — подключение производится строго по инструкции. Не следует применять одну инструкцию к разным устройствам, т. к. даже у одной компании-производителя могут быть большие различия по штекерам и маркировке проводов. Многие производители указывают схемы подключения на верхней крышке устройства. А вот типовая схема будет расположена ниже.

Второе, о чем следует знать, это то, что проводка в российских автомобилях рассчитана только на механическое подключение и настройку, что создает некоторые трудности.

Международные стандарты

В настоящее время многие именитые компании выпускают продукцию по определенным мировым стандартам. Существуют два стандарта: ISO 7736 и DIN 75490, который разработан по немецким стандартам.

Обычно за приборной панелью автомобиля бывает много пустого пространства, поэтому регулируется только длина и ширина устройства, не обращая внимания на глубину. Если высота или ширина не подходит, эту задачу можно решить, установив специальные переходные рамки, которые заделают щели.

В наше время головные устройства устроены по стандарту ISO 10487, но все еще можно встретить производителей автомобиля, которые выпускают собственные конструкции. В этом случае проблему решат переходники.

ISO 10487 определяет размеры колодок:

  • Колодка А — черный цвет, отвечает за питание и управление прибором.
  • Колодка В — коричневый цвет, регулирует акустику.
  • Колодка С — вспомогательная, отвечает за подключение вспомогательных приборов: навигатор, усилитель и т.д.

Стандартно в автомобиле установлены определенные разъемы и проводники для подключения устройства:

  • Первый вариант — проводники выводятся на задние и передние громкоговорители, а питание идет по проводам от аккумулятора, при этом плюсовой кабель имеет предохранитель. В этой системе все готово для установки.
  • Вся проводка подключена к разъему, но не удается подключить штекер к гнезду устройства.
  • В автомобиле не установлены проводники для динамиков, а питания не наблюдается. Провода могут быть, но при этом неправильно подключенными.

В первом случае необходимо лишь убедиться, что вся проводка и колонки подходят к мощности магнитолы.

Во втором случае решить проблему можно с помощью ISO переходника, который можно найти в любом специализированном магазине.

Что же касается третьего метода, то можно подключить систему напрямую. Главное, чтобы провода подходили по цвету с проводами магнитолы. Если это условие выполняется, то можно проводить разбор старой системы и скрутить провода напрямую. Места соприкосновения проводов следует пропаять, а затем заизолировать.

Если же провода не совпадают по маркировке, то перед тем как подключить автомагнитолу в машине, необходимо провести прозвонку и проложить недостающие провода. Делается это при помощи тестера или мультиметра с пищалкой и батарейкой.

Если прозваниваются динамики, не отсоединяя при этом провода, то звонится два провода. Они будут использованы под динамик. Вот здесь и пригодится батарейка, она будет подключена к проводам для установления полярности. После подсоединения батарейки нужно обратить внимание на движение диффузора динамика.

Полярность определена верно, если диффузор двинулся наружу. Провода маркируются соответствующим образом, т. е. провод, соединенный с плюсом батареи, имеет значение «+», а с минусом — «-«. А если диффузор втягивается внутрь, значит, полярность определена неверно, и провода нужно пометить наоборот.

Для правильного подключения важно знать маркировку проводов:

Подключение устройства

При монтаже магнитолы необходимо отталкиваться от того, что проводить подсоединение системы нужно с нуля, своими руками. Первым делом следует приобрести комплект проводов для проведения питания и подключения динамиков. Выбирать длину нужно под конкретный автомобиль, но желательно, чтобы провода были не слишком длинными. Лучший вариант — провода из меди с изоляцией из силикона. Толщина таких проводов должна быть достаточной для нормальной работы системы. Для магнитолы, не превышающей мощности в 120 Вт, подбираются провода сечением 4 мм. кв. Тогда для динамиков хватит и 1–2 мм. кв.

Активация динамиков

Фирмы-изготовители выпускают магнитолы, рассчитанные на четыре динамика: два задних и два передних. Каждый провод имеет свою маркировку по цвету. В каждой из связок один провод плюсовый (без полосы) и минусовый (с полосой). Путать полярность нежелательно.

При этом ни в коем случае нельзя заземлять на массу минусовый провод, идущий от магнитолы, т. к. он не относится к общей массе транспортного средства. Обычно динамики имеют две клеммы. Магнитолы, имеющие небольшую мощность, могут быть оснащены лишь одним проводом с плюсом на каждый из громкоговорителей. В таком случае минус громкоговорителей монтируется к общему минусу системы. Плюс соединяется с широкой клеммой, минус с узкой.

Если все выполнено согласно инструкции, то проблем не должно возникнуть, и система будет работать в нормальном состоянии. Но бывают ситуации, когда звук, вырывающийся из динамиков, не соответствует ожиданиям. Обычно в такой ситуации практически не слышны низкие частоты. Все это является следствием неправильной фазировки. Первым делом нужно проверить все соединения проводов и заменить их, в случае неисправности.

Схема монтажа

Почти во всех нынешних магнитолах, например, в JVC питание поступает через несколько проводов, в основном это желтый, черный и красный. Линия черного цвета идет на минус, а красного идет на плюс замка зажигания. Желтый идет от плюса аккумулятора и отвечает за питание потребителей энергии. Если существуют неисправности с каким-либо из проводов, то их нужно поменять на аналогичные.

Первым делом стоит понять, как подключить желтый и черный провод. Некоторые автолюбители совершают ошибку, подключая черный в первый болт на массу, а желтый идет в контакт с прикуривателем или замком зажигания. Если законтачить эти провода к аккумулятору, то увеличится качество и мощность звука.

Провода подбираются многожильные, толщина не должна быть меньше 4 мм. кв. На желтый провод нужно поставить предохранитель с качественной изоляцией. Красная линия тоже имеет плюсовое значение, но соединяется с замком зажигания.

Иногда автомобилисты соединяют красный и желтый провод вместе. Плюсом такой конструкции служит независимость от выключения или включения замка зажигания. Минус заключается в постоянном потреблении энергии, что негативно сказывается на аккумуляторе. Схема подключения магнитолы:

Вспомогательная антенна

Перед тем как подключить антенну к магнитоле, стоит узнать, что антенна бывает двух видов — пассивная и активная. Пассивная подключается буквально в один шаг, нужно лишь вставить штекер в необходимое место. А вот со второй придется немного повозиться, подключая к ней питание. Обычно у магнитол в наше время существует специальный выход. В роли выхода обычно служат синий провод, имеющий обозначение АNT, REM или AMP. В некоторых случаях бывают два провода. Эти провода включают приборы, работающие при воспроизведении аудиосистемы. Этим прибором является антенна.

Конечно, есть и другие методы как правильно подсоединить автомагнитолу, качественные разборы, описанные в пособиях.

chebo.pro

Как подключить автомагнитолу в машине


Как подключить автомагнитолу в машине своими руками

Как подключить автомагнитолу в машине — когда устанавливаете головное устройство в автомобиль всегда помните, что силовой провод положительного напряжения должен быть проложен напрямую к клемме аккумулятора с обязательным включением в его цепь специальной колодки предохранителя, характеризоваться высоким качеством изоляции и иметь большую площадь сечения. Данную колодку с плавким предохранителем выгоднее всего устанавливать в непосредственной близости от аккумулятора.

Бывают случаи, когда неопытные автовладельцы совершают грубую ошибку в процессе подключения устройства, а именно: — берут положительное напряжение питания магнитолы от прикуривытеля, такой вариант монтажа совершенно недопустим. Следовательно, из за такого неправильного подключения снижается выходная мощность прибора, особенно явно это заметно при максимальной громкости, когда подсветка начинает мигать. К тому же при явном падении мощности начинают возникать искажения на более ранней стадии воспроизведения мелодии.

Схемотехника магнитолы предусматривает пару проводов положительного напряжения, один из которых красного цвета и является силовым, а другой желтый — выполняет функции передачи управляющего сигнала. Провод отрицательного напряжения имеет черный цвет. Подключается он по стандартной схеме — на корпус автомобиля либо непосредственно к клемме аккумуляторной батареи со знаком «-«. Использовать второй вариант подключения считается предпочтительнее, поскольку сводит до минимума вероятность появления электрических наводок.

Включение встроенного усилителя мощности звука или активной антенны осуществляется по проводу имеющему синий цвет «REM».

Динамические излучатели подключаются при помощи отдельных пар проводов, имеющих свои цвета для каждого пространственно расположенного динамика.

Поля

  • Белая пара – левый передний динамик
  • Серая пара – правый передний динамик
  • Зеленая пара – левый задний динамик
  • Фиолетовая пара – правый задний динамик

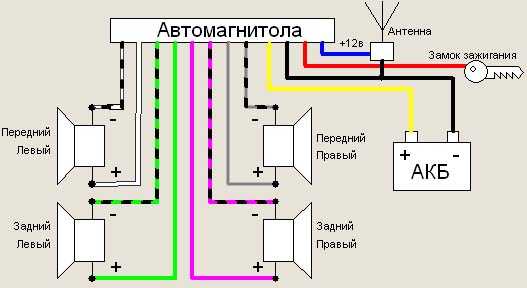

  • Для наглядности ниже приведена схема подключения:

    На данной схеме показано, что один провод имеет явно выраженный определенный цвет, а другой с дублирующей темной полоской, именно этот провод и является проводником отрицательного напряжения, то есть «минус».

    Одним из важных моментов при монтаже, считается грамотное подключение акустических проводов. Ведь в случае неправильной сборки относительно цветовой схемы, в дальнейшем могут возникнуть проблемы в установке баланса. Если же динамики были подключены без соблюдения полярности, то в таком случае, установленные сзади динамики будут находится в противофазе, что в итоге приведет к отсутствию низких частот.

    Помимо обычных схем подключения магнитолы к автомобилю есть еще несколько возможных вариантов. Например, производят подключение напрямую к клеммам замка зажигания. Но этот способ малоэффективный, если не сказать большего, дело в том, что такая схема не будет работать если не будет ключа в замке зажигания. Есть еще один вариант — подключиться к разъему сигнализации, но такое решение также не нашло широкой поддержки автолюбителей.

    Иногда во время эксплуатации устройства возникает необходимость профилактики, ремонта или замене оборудования, поэтому чтобы это было удобно делать, при установке автомагнитолы не нужно укорачивать провода, а эффективнее будет использовать ISO-коннекторы и специальные переходники.

    Вот еще одно решение подключение девайса. Провод желтого цвета подается на клемму питания 12v, а провод красного цвета пускается на разъем габаритных огней. Контактная точка габаритов 12v расположена на некотором удалении от магнитолы, по этой причине целесообразно будет применить электромагнитное реле. Питание реле можно получить с контактов лампочки пепельницы.

    Положительные нюансы этой схемы:

    • Головное устройство само приступает к работе в момент включения габаритов и при этом сохраняет память.
    • В момент выключения габаритных огней, головное устройство прекращает работу. Это существенно положительный момент для тех, кто по забывчивости не выключает свет.
    • Головное устройства может работать даже если зажигание не включено.
    • В случае реализации схемы габаритных огней на светодиодах — потребление электроэнергии совсем незначительное.

    В видеоролике ниже, показан процесс подключения автомагнитолы в серийном автомобиле ВАЗ:

    Видео:

    usilitelstabo.ru

    Автомагнитолы схема подключения, как подключить магнитолу

    Установка магнитолы в машину – это не сложный процесс, но требующий определенного склада ума и аккуратности. Если вы не обладаете хотя бы минимальными знаниями в электротехнике, то лучше доверить эту работу тому, кто знает, как это делать. Для всех остальных мы предлагаем подробную инструкцию и  схемы подключения автомагнитолы.

    Виды автомагнитол

    В связи с участившимися кражами, магнитолы не изготавливают под определенные стандарты, поэтому у водителей может возникнуть множество вопросов при столкновении с новым видом акустической системы. Дело в том, что для безопасности устройства, к ним разрабатывают несколько видов штекеров подключения, а также различной является и сама форма устройства. Такие магнитолы называют стационарными, которые идут с завода и подходят только в определенную марку автомобилей.

    Само различие штекеров предполагает их несовместимость с другими источниками питания, однако это легко решается путем не сложных переделок. Раньше для защиты от кражи магнитолы подразумевали использование специальных съемных панелей или скользящего крепления, которое позволяло быстро вытащить устройство и спрятать в более надежном месте.

    В настоящее время, разработаны два основных размера автомагнитол, которые могут быть одноблочные или двухблочные. За размер принято считать величину din. Поэтому 1din соответствует обычной магнитоле небольшого размера, а 2din – это устройство, которые выше ее по высоте в два раза.

    Разъемы

    Это второе – на что стоит обращать внимание при установке магнитолы. Даже при их не соответствии, вы сможете легко их переделать, тут необходимо знать обозначения цветов проводов. Об этом будет сказано ниже. Кроме того, существует огромное количество переходников, которые легко адаптируются под любую схему подключения.

    Второй вариант подключения при не соответствии – включение напрямую.

    Тут важно понимать, что, не зная схему, вы можете наделать бед и испортить не только устройство, но и сжечь электрическую схему автомобиля.

    Обозначения проводов

    Итак, если вы не сторонник подбора штекеров и желаете переделать желанную магнитолу под свою машину, вам необходимо знать правильную распиновку контактов. Любая магнитола имеет следующие провода:

    1. Желтый провод – это постоянный плюс и подключается напрямую, через предохранитель к аккумулятору. Обозначает память устройства и позволяет воспроизводить остановленные треки после выключения замка зажигания или самой магнитолы.
    2. Красный провод – подключается к клемме замка зажигания, когда при повороте ключа на ней появляется питание. Вообще, если вы не хотите искать эту клемму и хотите сделать работу магнитолы независимо от ключа, то можно комбинировать этот провод с желтым и подключить на прямую.
    3. Черный провод – постоянный минус или «масса». Подключается на корпус автомобиля или на любой другой контакт, с такой же маркировкой.

    Это основные три провода, который используются для работы магнитолы. Теперь самое время рассмотреть дополнительные, которые могут встречаться на разных модификациях устройства.

    1. Голубой провод – используется для подключения антенны. Его не обязательно включать в систему, если вы не пользуетесь радио. В крайнем случае, можно просто заизолировать.
    2. Оранжевый провод – подсветка рамки, встречается довольно редко. Этот провод плюсовой и подключается к плюсовой цепи габаритных огней. Таким образом, срабатывает при включении фар.
    3. Желточерный – тоже редкий провод и используется для подключения дистанционного управления устройством. Чаще всего, применяется для регулировки звука на расстоянии. Если у вас такой комплект отсутствует, то провод можно также заизолировать.

    Все остальные провода идут парами с одинаковыми цветами. Единственное различие в паре – это наличие черной полоски на одном из проводов. Как правило, они представлены четырьмя видами: серый, зеленый, фиолетовый, а также белый. Одна пара подключается к одному из динамиков, а черный цвет обозначает минус. Таким образом, ошибиться уже не получится. Кроме того, есть разница и по стороне расположения динамика, ведь у любой современной магнитолы есть функция регулировки громкости на конкретной стороне, поэтому не перепутайте и ее. Иногда такие провода имеют специальные бирки со стороной расположения.

    Особенности подключения

    Для подключения питающих проводов необходимо использовать отдельную проводку, идущую непосредственно к аккумулятору (за исключением минуса). Эти провода должны иметь приличную толщину и быть в полтора раза толще, чтобы исключить любые нагревы и случайные самовозгорания. Запрещено подключать цепь без использования предохранителей.

    Ни в коем случае не оставляйте неиспользуемые провода без изоляции. Если есть оголенный провод, то его нужно замотать изолирующей лентой, чтобы избежать случайных коротких замыканий.

    Контакт массы должен быть хорошо зачищенным и прикрученным к корпусу автомобиля. Если сделать его недостаточно плотным, то есть вероятность того, что устройство будет самопроизвольно включаться или выключаться. Такой недостаток может быстро посадить аккумулятор, пока вы будете спать.

    Для наглядности посмотрите видео, где очень подробно описывается подключение автомагнитолы



    Читайте так же

    365drive.ru

    Схема подключения автомагнитолы – правила и особенности + Видео

    Схема подключения автомагнитолы всегда описывается в инструкции музыкального гаджета. Рекомендации производителя должны четко соблюдаться. При неправильном монтаже акустической системы в транспортное средство велика вероятность ее порчи либо получения некачественного звука.

    1 Проводники и разъемы в автомобиле для подключения аудиосистемы

    Современные транспортные средства комплектуются разными вариантами проводников и спецразъемов, позволяющих произвести монтаж акустической системы. При самостоятельной установке магнитолы в автомобиль можно столкнуться со следующими ситуациями:

    1. Плюсовой кабель располагает собственным предохранителем, проводники в автомобиле выведены на фронтальные и задние динамики. Питание аудиосистемы осуществляется от проводов, подключаемых к аккумуляторной батарее. Все кабели (в том числе шнур от антенны), позволяющие выполнить подключение автомагнитолы своими руками, подсоединены к разъему, полностью идентичному гнезду в музыкальном устройстве.
    2. Монтажные кабели подключены к разъему, но форма гнезда аудиосистемы не подходит под штекер.
    3. Провода питания не выведены на громкоговорители, проводников для динамиков нет (либо кабели имеются, но их подключение выполнено неправильно).

    В первом случае проблем с подключением аудиосистемы в автомобиле не возникает. Необходимо соединить питающую проводку и вставить разъем. При этом перед выполнением таких несложных действий рекомендуется удостовериться в том, что мощность автомагнитолы соответствует техническим возможностям динамиков.

    Если гнездо музыкальной системы не совпадает с разъемом проводки транспортного средства, проблем с подключением будет больше. Многие производители автозвука снабжают свои устройства разными, зачастую весьма специфическими, выходами. Подключают такие магнитолы при помощи специального адаптера, соответствующего стандарту ISO. Приобрести подходящий переходник несложно. В автомагазинах имеется огромный выбор адаптеров под любые типы автомобильной электроразводки. Причем их стоимость минимальная.

    Адаптер для подключения автомагнитолы

    В случае отсутствия проводов в машине, невозможности найти подходящее переходное устройство придется убрать имеющиеся разъемы (демонтировать их), а затем напрямую скрутить новые кабели. Такая методика трудоемкая, достаточно сложная. Но именно ее чаще всего применяют автомобилисты, да и многие техцентры (особенно, когда речь идет о необходимости подключения китайских недорогих автомагнитол). Об этом далее.

    2 Китайские магнитолы – как не запутаться в проводах?

    Если вы решили самостоятельно скручивать новые провода, следует подробно разобраться с их цветовой маркировкой. Ничего сложного здесь нет. Провода маркируются следующим образом:

    • А+, АСС (красный цвет) – плюс замка зажигания;
    • GND (черный) и ВАТ (желтый) – минус и плюс батареи;
    • FL+ (белый без полоски) и FL- (белый с полоской) – плюс и минус левого переднего громкоговорителя;
    • FR+ (серый без полоски), FR- (серый с полоской) – соответственно плюс и минус задней левой колонки.

    Плюс и минус заднего правого громкоговорителя маркируют RR+ и RR- (фиолетовый провод без полосы и с таковой), заднего левого – RL+ и RL- (зеленый без и с полосой). В навороченных системах имеются дополнительные кабели. Обычно за запуск подсветки отвечает провод оранжевого цвета. А антенну подключают при помощи синего проводка, на котором может присутствовать либо отсутствовать полоска.

    Схема подключения автомагнитолы

    После того, как вы разберетесь с маркировкой, нужно проверить, совпадают ли (по цвету) провода на авторазъеме с кабелями планируемой к монтажу аудиосистемы. В случае их соответствия друг с другом можно отключать аккумулятор (АКБ), после чего отсоединять разъемы автомагнитолы и транспортного средства (операция выполняется при помощи обычных кусачек). Чтобы не запутаться, сразу подсоединяйте к аудиосистеме требуемый разъем (строго по цвету либо буквенной маркировке) и обрезайте оставшийся кусок. Желательно пропаивать соединения и, используя термоусадочный кембрик, изолировать каждый проводок. Тем самым вы обеспечите длительный срок службы системы.

    Если провода не совпадают по маркировке (такое часто отмечается, если вы приобретаете китайский гаджет), их необходимо будет прозванивать. Процедура осуществляется при помощи особого мультиметра, оснащенного девятивольтной батарейкой и звуковым сигнализатором. Прозвон выполняют при отключенном аккумуляторе машины.

    Батарейка нужна для того, чтобы правильно определять пары кабелей под каждый громкоговоритель в машине. Ее подключают к двум проверяемым проводам и смотрят, как реагирует диффузор. Если отмечается его движение вовнутрь (втягивание), полярность неправильная. В случаях, когда диффузор двигается наружу, вы все сделали так, как надо. Маркируйте плюсом кабель, подключаемый к положительному входу аккумулятора. Важно! Батарейка к колонке подключается буквально на 1 секунду.

    3 Подсоединяем динамики – что нужно учесть и как сделать все правильно?

    Приобретите набор кабелей для подключения питания автомагнитолы и ее колонок. Длина проводки может быть разной. Все зависит от размеров транспорта и особенностей его конструкции. Идеально, если длина подбирается так, чтобы впоследствии не было потребности в добавлении и скручивании дополнительных кусков. Экономить на проводке не нужно. Потратьтесь на качественные многожильные кабели из меди с добавочной силиконовой изоляцией. Для большинства современных автомагнитол мощностью не более 120 Вт подходят провода толщиной 1,5–2 мм (для подключения громкоговорителей) и 3,5–4 мм (для питания).

    Если вы хотите установить в машине стандартную аудиосистему с четырьмя колонками (две фронтальные, две тыльные), подсоединение динамиков будет выполняться при помощи четырех пар проводов.

    Вы знаете, как они маркируется, думается, проблем с подсоединением не возникнет. Постарайтесь не путать полярность. Магнитола при неправильно подключенных плюсах/минусах, конечно же, не сгорит, но качество звука вас не порадует. На динамиках средней и высокой мощности всегда присутствует широкая и узкая клеммы. Нужно просто правильно вставить провода в них.

    Подсоединяем динамики

    На узкий вход идет минусовой проводок, на широкий – плюсовой. На маломощных автомагнитолах клемма может быть только одна. В данном случае к громкоговорителю следует подключать плюсовой кабель, а минусовой кидать на общий минус музыкального автомобильного центра. При неправильной фазировке, как мы уже отмечали, может ухудшиться качество звука, выдаваемого динамиками автомагнитолы. О том, что вы спутали плюсы с минусами, обычно свидетельствуют следующие явления: невозможность регулировки басов, некачественное звучание низких частот.

    Проверить правильность фазировки можно простым способом:

    1. Переводите весь звук на фронтальные громкоговорители магнитолы и ставите баланс на любой из двух динамиков.
    2. Повышаете звук до момента, пока не появятся ощутимые искажения (либо до максимума).
    3. Переводите баланс в среднее положение.

    Если после всех этих манипуляций низкие частоты исчезают, фазировка была сделана неверно. Вам нужно повторно проверить плюсы/минусы проводов и переподключить проблемную пару. Аналогичную операцию (проверку и новое подсоединение) выполняют на задних динамиках.

    4 Подключаем аудиосистему – схема и порядок действий

    Теперь разберемся, как правильно подключить непосредственно автомагнитолу. Схема подсоединения проводов приведена ниже. Почти все автомагнитолы в транспортных средствах последних 15–20 лет выпуска используют три провода для подачи питания:

    • желтый питает силовых энергопотребителей, он идет на плюс аккумулятора;
    • черный идет на минус АКБ;
    • красный выполняет функцию плюса замка зажигания.

    Профессионалы говорят, что установка автомагнитолы своими руками должна производиться именно по такой схеме. Не рекомендуется подключать желтый проводок к прикуривателю либо замку зажигания, а черный к болту на массу, как это делают многие автолюбители и кустарные "специалисты" по автозвуку. Этот вариант неправильный. Доказано и проверено. Правильное подключение гарантирует по-настоящему качественное звучание музыкальной системы.

    Еще один момент. Некоторые техцентры и автомобилисты проявляют смекалку. Они подключают красный и желтый проводки вместе. В этом случае установленный музыкальный центр радует водителя любимыми музыкальными треками постоянно – вне зависимости от того, выключено либо включено зажигание. Но стоит понимать, что при такой схеме подключения АКБ станет очень быстро разряжаться (аудиосистема, по сути, постоянно находится в режиме ожидания и потребляет энергию). Если вы хотите установить автомагнитолу китайского производства, не советуем использовать описанную методику. Заряда аккумуляторной батареи будет хватать ненадолго.

    5 Добавим антенну к музыкальному автомобильному центру

    Мы разобрались, как подключить автомагнитолу стандартного типа. На этом, в принципе, можно и закончить. Но многие водители любят во время езды послушать радиостанции. Выясним, как установить антенну для их приема. Эта операция займет минимум времени и даст возможность наслаждаться музыкой, звучащей на любимой радиоволне. Антенны могут быть активными и пассивными. Схема их подключения простая, но разная. Пассивное приемное устройство подключают непосредственно в соответствующее гнездо. Сложностей минимум.

    Для монтажа активной антенны придется подвести к ней питание. Вам нужно:

    • Найти спецвход с проводком, маркированным литерами ANT (иногда REM). Обычно он имеет синий цвет. В современных авто таких проводков имеется даже два. Они запускают антенну только тогда, когда вы включаете автомагнитолу.
    • Подключить приемное устройство.
    • Заизолировать провода.

    Теперь вы знаете, как устанавливать аудиосистему и антенну любого типа. Для улучшения качества звука рекомендуем произвести подключение усилителя к автомагнитоле, чтобы получать удовольствие от каждого музыкального аккорда в салоне своего транспортного средства. Приятных вам поездок!

    tuningkod.ru

    Как правильно подключить магнитолу своими руками

    Вопрос установки новой автомобильной магнитолы возникает у широкого круга автолюбителей. Кто-то из автомобилистов стремится следовать моде и новым аудио стандартам, кто-то хочет увеличить мощность, а также добавить басов в звучании аудиосистемы, а кто-то просто-напросто меняет автомобильный проигрыватель только в случае его поломки. Так или иначе, каждому автомобилисту будет полезно знать и уметь применять на практике способы подключения автомагнитол любого стандарта и фирмы.

    Как подключить новую автомагнитолу по стандарту маркировки ISO без скруток

    В первую очередь необходимо чётко определиться, какая именно магнитола будет устанавливаться. От марки и модели конкретного устройства будет зависеть форма и распиновка порта магнитолы, к которому подключается специальный ISO штекер или ISO переходник, объединяющий задние и передние колонки, антенну, замок зажигания, аккумулятор, предохранитель и магнитолу в единую слаженную систему. Если штатный штекер вашего авто не подходит к разъёму магнитолы, то лучшее решение сложившийся проблемы несовместимости будет заключаться в покупке специального устройства – ISO адаптера или переходника, основной целью работы которого является безопасное соединение проводов аудиосистемы автомобиля без привлечения скруток. По сути, стандартная схема подключения автомобильной магнитолы среднего класса выглядит следующим образом.

    Стандартная схема подключения автомагнитолы

    Описание работы коммутации магнитолы

    Суть работы коммутации питания магнитолы очень проста: от минусовой клеммы аккумуляторной батареи чёрный кабель напрямую подключён к магнитоле (это масса), а плюсовой кабель от аккумулятора сначала идёт через предохранитель, а далее ток идёт на разветвление — питание +12 Вольт, которое постоянно подключено, а также на ключ зажигания, через который ток попадает на управляющую клемму AAC, выполненную, как правило, в виде красного провода. Замыкание красного и жёлтого проводов вызывает включение магнитолы. Некоторые автомобилисты преднамеренно скручивают красный и жёлтый провода, чтобы магнитола была включена даже в те моменты времени, когда ключ в замке зажигания находится в полностью выключенном положении. Несмотря на все очевидные достоинства этой народной хитрости, существует реальная опасность полностью разрядить аккумулятор.

    Как подключить автомобильную магнитолу, если нет ISO переходника

    По сути, нерешаемый задач не существует в принципе, а с автомобильной акустикой – тем более. Главное – разыскать в интернете распиновку всех штырьковых контактов разъёма вашей магнитолы. Как правило, все известные фирмы выкладывают в свободном доступе сервисные мануалы, инструкции, а также дата шиты к микросхемам. Как правило, после 10–15-минутного поиска в интернете у вас появится точная картинка распиновки всех штырьков по стандарту ISO. Условные обозначения для передних колонок: «FL+» и «FL-» является динамиком, расположенным слева от водительского кресла, «FR+» и «FR-» – это, естественно, правый динамик. Условные обозначения для задних колонок: «RL» – задний левый, а задний правый динамик обозначается как «RR». Подключение динамиков должно происходить в строгом соответствии с фазой, то есть в соответствии со значками «+» и «-». Если по какой-то причине вы не знаете, где «+» и «-» всех ваших динамиков, либо надпись стёрта на одном динамике, то проверить её не составит труда с помощью простой батарейки на 1.5В и пары проводов: соединяем батарейку к динамику и наблюдаем, куда двинется диффузор в момент подачи питания от батарейки. Промаркируйте пары контактов ваших колонок так, чтобы при подаче питания от батарейки 1.5 Вольт они бы однотипно выпячивались.

    Как правильно подключить питание от аккумулятора

    Главное – найти 3 контакта: GND, +12 и ACC. По сути, GND (масса) – минусовой провод от аккумулятора. Его можно соединить напрямую к аккумулятору без привлечения каких-либо выключателей и предохранителей. Линия +12 вольт уже требует защиты с помощью проволочного предохранителя. Также можно встретить другие обозначения линии +12: B+, BU, Batt. Линия ACC должна подключаться к плюсовой клемме аккумулятора и исключительно через контакты замка зажигания. Соединение линий +12 и AAC накоротко нежелательно, так как возникает опасность сильного разряда и износа аккумулятора.

    Как подключить магнитолу, если неизвестна ни марка, ни разъем, ни распиновка

    Самый сложный случай подключения магнитолы – это соединение старой магнитолы с другого автомобиля методом скруток проводов. Особенно процесс усложняется, если нет точной уверенности в расположении штырьков, которые отвечают за питание и колонки. Чтобы разобраться в подключении китайской NONAME магнитолы, необходимо чуть-чуть разбираться в ремонте сложной электронной аппаратуры, а также иметь простое измерительное оборудования и радиодетали. По сути, потребуется очень скромный набор: китайский мультиметр с функцией прозвонки, резистор 500 Ом, измерительные щупы, набор отвёрток. Первым делом необходимо осмотреть «мама»-разъем на магнитоле. Конструктивно штырьки, отвечающие за питание, должны быть значительно крупнее всех остальных. Линия массы (GND) определяется за пару секунд методом прозвонки на корпус. Второй толстый штырёк, как правило, является контактом +12. Для пуска магнитолы остаётся найти штырёк AAC. Проделайте следующие манипуляции: при включённом питании 12 Вольт на электродах GND и +12В, поочерёдно подавайте +12 Вольт через 500 Ом резистор на все оставшиеся штырьки по очереди. На определённом штырьке магнитола «оживёт». Это и будет контактом AAC. Далее, остаётся разузнать расположение выводов на динамики. По типовой схеме включения усилителя мощности звуковой частоты (УМЗЧ), выполненной на микросхеме семейства TDA или на её аналогах, можно точно определить ножки выходов усилителя. Это и будут наши аудиоканалы.

    muzhik-v-dome.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
