Давайте не откладывая в долгий ящик сразу же разбираться с темами мартовского стола заказов.  Тем более темы довольно интересные, хотя вот уже вторая подряд про автомобили. Боюсь женской части читателей и пешеходам это не совсем по душе, но так вот случилось  Слушаем тему от unis:

«Как работает подвеска автомобилей? Типы подвесок? От чего зависит жесткость хода машины? Что такое «жесткая, мягкая, упругая…» подвеска»

Рассказываем … о некоторых вариантах (а их ох как много на самом деле оказывается ! )

Подвеска осуществляет упругую связь кузова или рамы автомобиля с мостами или непосредственно с колесами, смягчая толчки и удары, возникающие при наезде колес на неровности дороги. В данной статье мы попытаемся рассмотреть наиболее популярные типы автомобильных подвесок.

1. Независимая подвеска на двух поперечных рычагах.

Два вильчатых рычага, обычно треугольных по форме, направляют качение колеса. Ось качения рычагов расположена параллельно продольной оси автомобиля. С течением времени независимая подвеска двухрычажного типа стала стандартным оборудованием автомобилей. В своё время она доказала следующие бесспорные преимущества:

+ малая неподресорная масса

+ незначительная потребность в пространстве

+ возможность корректирования управляемости автомобиля

+доступное совмещение с передним приводом

Главное преимущество такой подвески — возможность для проектировщика путём выбора определённое геометрии рычагов жёстко задать все основные установочные параметры подвески — изменение развала колёс и колеи при ходах сжатия и отбоя, высоту продольного и поперечного центров крена, и так далее. Кроме того, такая подвеска нередко полностью монтируется на крепящейся к кузову или раме поперечине, и таким образом представляет собой отдельный агрегат, который может быть целиком демонтирован с автомобиля для ремонта или замены.

С точки зрения кинематики и управляемости двойные поперечные рычаги считается наиболее оптимальным и совершенным типом, что обуславливает очень широкое распространение такой подвески на спортивных и гоночных автомобилях. В частности, все современные болиды «Формулы-1» имеют именно такую подвеску как спереди, так и сзади. Большинство спортивных автомобилей и представительских седанов в наши дни также используют этот тип подвески на обеих осях.

Достоинства: одна из самых оптимальных схем подвески и этим все сказано.

Недостатки: компоновочные ограничения, связанные с длиной поперечных рычагов (сама подвеска «отъедает» довольно большое пространство у моторного или багажного отсеков).

2. Независимая подвеска с косыми рычагами.

Ось качания расположена диагонально по отношению к продольной оси автомобиля и слегка наклонена к середине автомобиля. Подвеска этого типа не может устанавливатся на автомобили с передним приводом, хотя доказала свою эффективность на автомобилях малого и среднего класса с задним приводом.

Крепление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения.

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Косые рычаги позволяют частично избавиться от главных недостатков подвески на продольных рычагах, но при уменьшении влияние кренов кузова на наклон колес появляется изменение колеи, что тоже сказывается на управляемости и стабильности.

Достоинства: простота, дешевизна, относительная компактность.

Недостатки: устаревшая конструкция, крайне далекая от совершенства.

3. Независимая подвеска с качающейся осью.

В основе независимой подвески с качающейся осью лежит патент Румплера от 1903 года, который применялся «Даймлер — Бенцем» до семидесятых годов 20-го века. Левая труба полуоси жёстко соединена с корпусом главной передачи, а правая труба имеет пружинное соединение.

4. Независимая подвеска с продольными рычагами.

Независимая подвеска с продольными рычагами была запатентована Порше .Крепление колес на продольных или косых рычагах практически не применяется в современных автомобилях, но наличие такого типа подвески, например, в классических Porsche 911, это определенно повод для обсуждения.  В противоположности другим решениям, преимуществом этого типа подвески представлялось то, что этот тип оси соединялся с поперечно — торсионной пружинной штангой, что создавало больше места. Проблема, однако, заключалась в том, что возникали реакции сильных поперечных колебаний автомобиля, что могло привести к потере управляемости, чем, например, «прославился» «Ситроен» модели «2 CV».

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Косые рычаги позволяют частично избавиться от главных недостатков подвески на продольных рычагах, но при уменьшении влияние кренов кузова на наклон колес появляется изменение колеи, что тоже сказывается на управляемости и стабильности.

Достоинства: простота, дешевизна, относительная компактность.

Недостатки: устаревшая конструкция, крайне далекая от совершенства.

5. Независимая подвеска с рычагом и пружинной стойкой (Мак-Ферсон).

Так называемая «подвеска Мак-Ферсон» была запатентована в 1945 году. Она представляла собой дальнейшее развитие подвески двухрычажного типа, в которой верхний управляющий рычаг был заменён на вертикальную направляющую. Пружинные стойки «Мак-Ферсон» имеют конструкции для применения как с передней, так и с задней осью. При этом ступица колеса соединяется с телескопической трубой. С передними (управляемыми) колёсами вся стойка соединяется посредством шарниров.

МакФерсон впервые применил на серийном автомобиле модели «Форд Ведет» 1948 года, выпускавшейся французским филиалом компании. Позднее она использовалась на Ford Zephyr и Ford Consul, которые также претендуют на звание первых крупносерийных автомобилей с такой подвеской, так как выпускавший Vedette завод в Пуасси первоначально испытывал большие затруднения с освоением новой модели.

Во многом аналогичные подвески разрабатывались и ранее, вплоть до самого начала XX века, в частности, очень похожий тип был разработан инженером фирмы «Фиат» Guido Fornaca в середине двадцатых годов — считается, что МакФерсон частично воспользовался его разработками.

Непосредственный предок этого типа подвески — разновидность передней подвески на двух поперечных рычагах неравной длины, в которой пружина в едином блоке с амортизатором была вынесена в пространство над верхним рычагом. Это делало подвеску более компактной, и позволяло на переднеприводном автомобиле пропустить между рычагами полуось с шарниром.

Заменив верхний рычаг с шаровой опорой и расположенной над ним блоком амортизатора и пружины на амортизаторную стойку с закреплённым на брызговике крыла поворотным шарниром, МакФерсон получил компактную, конструктивно простую и дешёвую подвеску, названную его именем, которая вскоре была применена на многих моделях компании «Форд» европейского рынка.

В оригинальном варианте такой подвески шаровой шарнир располагался на продолжении оси амортизаторной стойки, таким образом ось амортизаторной стойки была и осью поворота колеса. Позднее, например на Audi 80 и Volkswagen Passat первых поколений, шаровой шарнир стали смещать наружу к колесу, что позволяло получить меньшие, и даже отрицательные значения плеча обкатки.

Массовое распространение эта подвеска получила лишь в семидесятые годы, когда были окончательно решены технологические проблемы, в частности — массового изготовления амортизаторных стоек с необходимым ресурсом. В связи со своей технологичностью и дешевизной данный тип подвески впоследствии быстро нашёл очень широкое применение в автомобилестроении, несмотря на целый ряд недостатков.

В восьмидесятые годы наметилась тенденция к повсеместному использованию подвески макферсон, в том числе — на больших и сравнительно дорогих автомобилях. Однако впоследствии необходимость дальнейшего роста технических и потребительских качеств обусловила возврат на многих сравнительно дорогих автомобилях к подвеске на двойных поперечных рычагах, более дорогой в производстве, но имеющей лучшие параметры кинематики и повышающей ездовой комфорт.

Задняя подвеска типа «Чепмен» — вариант подвески макферсон для заднего моста.

МакФерсон создавал свою подвеску для установки на все колёса автомобиля, как передние, так и задние — в частности, именно так она была использована в проекте Chevrolet Cadet. Однако на первых серийных моделях подвеска его разработки была применена только спереди, а задняя из соображений упрощения и удешевления оставалась традиционной, зависимой с жёстким ведущим мостом на продольных рессорах.

Только в 1957 году инженер фирмы «Лотус» Колин Чепмен применил аналогичную подвеску для задних колёс модели «Лотус Элит», поэтому её в англоязычных странах принято называть «подвеской Чепмена». Но, к примеру, в Германии такой разницы не делается, и сочетание «задняя подвеска макферсон» считается вполне допустимым.

Наиболее значительными преимуществами системы является её компактность и малая неподрессорная масса. Подвеска «Мак-Ферсон» получила широкое распространение благодаря невысокой стоимости, нетрудоемкости изготовления, компактности, а также возможностям дальнейшей доработки.

6. Независимая подвеска с двумя поперечными рессорами.

В 1963 году компания «Дженерал Моторз» разработала «Корвет» с исключительным решением подвески — независимая подвеска с двумя поперечными рессорами. Раньше предпочтение отдавалось спиральным пружинам, а не рессорам. Позднее, в 1985 году, «Корвет» первых выпусков снова оборудован подвеской с поперечными рессорами, изготовленными из пластика. Однако, в общем, эти конструкции не были удачными.

7. Независимая свечная подвеска.

Этот тип подвески устанавливался на мадели ранних выпусков, например, на «Лянча-Лямбда» (1928 год). В подвесках этого типа колесо вместе с поворотным кулаком перемещается вдоль вертикальной направляющей, смонтированной внутри колёсного кожуха. Внутри или снаружи этой направляющей установлена винтовая пружина. Эта конструкция, однако, не обеспечивает положения колёс, необходимого для оптимального контакта с дорожным покрытием и управляемости.

Самый распространённый в наши дни тип независимой подвески легкового автомобиля. Характеризуется простотой, дешевизной, компактностью и сравнительно неплохой кинематикой.

Это подвеска на направляющей стойке и одном поперечном рычаге, иногда с дополнительным продольным рычагом. Основной идеей при проектировании этой схемы подвески были отнюдь не управляемость и комфорт, а компактность и простота. При довольно средних показателях, помноженных на необходимость серьезного усиления места крепления стойки к кузову и довольно серьезную проблему передаваемых на кузов дорожных шумов (и еще целым ворохом недостатков), подвеска оказалась настолько технологична и настолько пришлась по душе компоновщикам, что до сих пор применяется практически повсеместно. Фактически, только эта подвеска позволяет конструкторам располагать силовой агрегат поперечно. Подвеска макферсон может использоваться как для передних, так и для задних колёс. Однако в англоязычных странах аналогичную подвеску задних колёс принято называть «подвеской Чепмена». Так же эту подвеску иногда называют термином «свечная подвеска» или «качающаяся свеча». На сегодняшний день наблюдается тенденция к переходу от классического макферсон к схеме с дополнительным верхним поперечным рычагом (получается некий гибрид макферсон и подвески на поперечных рычагах), что позволяет, сохранив относительную компактность, серьезно улучшить показатели управляемости.

Достоинства: простота, дешевизна, малые неподрессоренные массы, удачная схема для различных компоновочных решений в малых пространствах.

Недостатки: шумность, низкая надежность, малая компенсация крена («клевка» при торможении и «приседания» при разгоне).

8. Зависимая подвеска.

Зависимая подвеска в основном применяется для задней оси. В качестве передней подвески она применена на «джипах». Этот тип подвески был основным до примерно тридцатых годов 20-го века. В их комплектацию также входили рессоры с спиральные пружины. Проблемы, связанные с этим типом подвески, касаются большой массы неподрессорнных деталей, особенно для осей ведущих колёс, а также невозможности обеспечить оптимальные углы установки колёс.

Самый старый тип подвески. Историю свою ведет еще от телег и повозок. Основной принцип ее заключается в том, что колеса одной оси связаны между собой жесткой балкой, называемой чаще всего «мостом».

В большинстве случаев, если не касаться экзотических схем, мост может быть закреплен как на рессорах (надежно, но не комфортно, довольно посредственная управляемость), так и на пружинах и направляющих рычагах (лишь чуть менее надежно, зато комфорта и управляемости становится сильно больше). Применяется там, где требуется что-то действительно крепкое. Ведь крепче стальной трубы, в которую запрятаны, например, приводные полуоси, пока еще ничего не придумано. В современных легковых автомобилях практически не встречается, хотя исключения есть. Ford Mustang, например. Во внедорожниках и пикапах применяется чаще (Jeep Wrangler, Land Rover Defender, Mercedes Benz G-Class, Ford Ranger, Mazda BT-50 и так далее), но тенденция к всеобщему переходу на независимые схемы видна невооруженным взглядом — управляемость и скорость сейчас востребованы больше, чем «бронебойность» конструкции.

Достоинства: надежность, надежность, надежность и еще раз надежность, простота конструкции, неизменные колея и дорожный просвет (на бездорожье это плюс, а не минус, как почему-то многие считают), большие хода, позволяющие преодолевать серьезные препятствия.

Недостатки: При отработке неровностей и в поворотах колеса всегда движутся вместе (они жестко связаны), что, в совокупности с высокими неподрессоренные массами (мост тяжелый — это аксиома), не лучшим образом сказывается на стабильности движения и управляемости.

На поперечной рессоре

Этот очень простой и дешёвый тип подвески широко применялся в первые десятилетия развития автомобиля, но по мере роста скоростей движения почти совершенно вышел из употребления.
Подвеска состояла из неразрезной балки моста (ведущего или не ведущего) и расположенной над ним полуэллиптической поперечной рессоры. В подвеске ведущего моста возникала необходимость размещения его массивного редуктора, поэтому поперечная рессора имела форму прописной буквы «Л». Для уменьшения податливости рессоры использовались продольные реактивные тяги.
Этот тип подвески наиболее известен по автомобилям Ford T и Ford A/ ГАЗ-А. На автомобилях «Форд» этот тип подвески использовался вплоть до модели 1948 года (включительно). Инженеры ГАЗ-а же отказались от него уже на модели ГАЗ-М-1, созданной на основе Ford B, но имевшей полностью переработанную подвеску на продольных рессорах. Отказ от такого типа подвески на поперечной рессоре в данном случае был связан в наибольшей степени с тем, что она, по опыту эксплуатации ГАЗ-А, обладала недостаточной живучестью на отечественных дорогах.

На продольных рессорах

Это, самый древний вариант подвески. В ней балка моста подвешена на двух продольно ориентированных рессорах. Мост может быть как ведущим, так и не ведущим, и расположен как над рессорой (обычно на легковых автомобилях), так и под ней (грузовики, автобусы, внедорожники). Как правило крепление моста к рессоре осуществляется при помощи металлических хомутов примерно в её середине (но обычно с небольшим смещением вперёд).

Рессора в её классическом виде представляет собой пакет из упругих металлических листов, соединённых хомутами. Лист, на котором расположены ушки крепления рессоры, называется коренным — как правило, его делают самым толстым.
В последние десятилетия наблюдается переход к мало- или даже однолистовым рессорам, иногда для них используются неметаллические композитные материалы (углепластики и так далее).

С направляющими рычагами

Существуют самые различные схемы таких подвесок с различным количеством и расположением рычагов. Часто применяется показанная на рисунке пятирычажная зависимая подвеска с тягой Панара. Её преимущество в том, что рычаги жёстко и предсказуемо задают движение ведущего моста по всем направлениям — вертикальном, продольном и боковом.

Более примитивные варианты имеют меньшее число рычагов. Если рычага всего два, при работе подвески они перекашиваются, что требует либо их собственной податливости (например, на некоторых «Фиатах» начала шестидесятых годов и английских спорткарах рычаги в пружинной задней подвеске делались упругими, пластинчатыми, по сути — аналогичными четверть-эллиптическим рессорам), либо особого шарнирного соединения рычагов с балкой, либо податливости самой балки на кручение (так называемая торсионно-рычажная подвеска с сопряжёнными рычагами, до сих пор широко распространённая на переднеприводных автомобилях
В качестве упругих элементов могут использоваться как витые пружины, так и например пневмобаллоны (особенно на грузовиках и автобусах, а также — влоурайдерах). В последнем случае требуется жёсткое задание движения направляющего аппарата подвески по всем направлениям, так как пневмобаллоны не способны воспринимать даже небольшие поперечные и продольные нагрузки.

9. Зависимая подвеска типа «Де-Дион».

Фирма «Де Дион-Бутон» в 1896 году разработала конструкцию задней оси, которая позволяла разделить корпус дифференциала и ось. В подвески конструкции «Де Дион-Бутон» крутящий момент воспринимался днищем кузова автомобиля, а на жёсткой оси крепились ведущие колёса. При данной конструкции масса неамортизируемых деталей значительно сокращалась. Такой тип подвески широко применяла фирма «Альфа Ромео». Само собой разумеется, что такая подвеска может работать только на задней ведущей оси.

Подвеска «Де Дион» в схематичном изображении: голубой — неразрезная балка подвески, жёлтый — главная передача с дифференциалом, красный — полуоси, зелёный — шарниры на них, оранжевый — рама или кузов.

Подвеску «Де Дион» можно охарактеризовать как промежуточный тип между зависимыми и независимыми подвесками. Этот тип подвески может использоваться только на ведущих мостах, точнее говоря, только ведущий мост может иметь тип подвески «Де Дион», так как она была разработана как альтернатива неразрезному ведущему мосту и подразумевает наличие на оси ведущих колёс.
В подвеске «Де Дион» колёса соединены сравнительно лёгкой, так или иначе подрессоренной неразрезной балкой, а редуктор главной передачи неподвижно крепится к раме или кузову и передаёт вращение на колёса через полуоси с двумя шарнирами на каждой.
Это позволяет свести к минимуму неподрессоренные массы (даже по сравнению со многими видами независимой подвески). Иногда для улучшения этого эффекта даже тормозные механизмы переносят к дифференциалу, оставляя неподрессоренными лишь ступицы колёс и сами колёса.
При работе такой подвески изменяется длина полуосей, что вынуждает выполнять их с подвижными в продольном направлении шарнирами равных угловых скоростей (как на переднеприводных автомобилях). На английском Rover 3500 использовались обычные карданные шарниры, и для компенсации балку подвески пришлось выполнить с уникальной конструкции скользящим шарниром, позволявшим ей увеличивать или уменьшать свою ширину на несколько сантиметров при сжатии и отбое подвески.
«Де Дион» является технически весьма совершенным типом подвески, и по кинематическим параметрам превосходит даже многие виды независимых, уступая лучшим из них лишь на неровной дороге, и то по отдельным показателям. При этом и себестоимость его достаточно высока (выше, чем у многих типов независимой подвески), поэтому применяется она сравнительно редко, обычно — на спортивных автомобилях. Например, такую подвеску имели многие модели Alfa Romeo. Из недавних автомобилей с такой подвеской можно назвать Smart.

10. Зависимая подвеска с дышлом.

Эта подвеска может быть рассмотрена, как полузависимая. В её сегодняшнем виде она была разработана в семидесятые годы для компактных автомобилей. Данный тип оси впервые был серийно установлен на «Ауди 50». Сегодня примером такого автомобиля может служить «Лянча Y10». Подвеска собрана на изогнутой впереди трубе, на обоих концах которой смонтированы колеса с подшипниками. Выступающий вперёд изгиб образует собственно дышло, закреплённое на кузове резинометаллическим подшипником. Боковые силы передают две симметричные косые реактивные штанги.

11. Зависимая подвеска со связанными рычагами.

Подвеска со связанными рычагами представляет собой ось, которая является полузависимой подвеской. Подвеска имеет жёсткие продольные рычаги, соединённые друг с другом жёстким упругим торсионом. Такая конструкция в принципе заставляет рычаги колеботься синхронно друг с другом, но за счёт закручивания торсиона даёт им некоторую степень независимости. Этот тип можно условно считать полузависимым. В этом виде подвеска применяется на модели «Фольксваген — Гольф». Вообще она имеет достаточно много разновидностей конструкции и очень широко используется для задней оси переднеприводных автомобилей.

12. Торсионная подвеска

Торсионная подвеска — это металлические торсионные валы, работающие на кручение, один конец которой крепится к шасси, а другой крепится к специальному перпендикулярно стоящему рычагу, связанному с осью. Торсионная подвеска изготавливается из термически обработанной стали, которая позволяет выдерживать значительные нагрузки при кручении. Основной принцип действия торсионной подвески — это работа на изгиб.

Торсионная балка может располагаться продольно и поперечно. Продольное расположение торсионной подвески в основном используется на больших и тяжелых грузовых автомобилях. На легковых автомобилях, как правило, используются поперечное расположение торсионных подвесок, обычно на заднем приводе. В обоих случаях торсионная подвеска обеспечивает плавность хода, регулирует крен при повороте, обеспечивает оптимальную величину затухания колебаний колес и кузова, уменьшает колебания управляемых колес.

На некоторых автомобилях торсионная подвеска используется для автоматического выравнивания с использованием мотора, который стягивает балки для придания дополнительной жесткости, в зависимости от скорости и состояния дорожного покрытия. Подвеска с регулируемой высотой может использоваться при замене колес, когда транспортное средство приподымается при помощи трех колес, а четвертое поднимается без помощи домкрата.

Основное преимущество торсионных подвесок — это долговечность, легкость в регулировании высоты и компактность по ширине транспортного средства. Она занимает значительно меньше пространства, нежели пружинные подвески. Торсионная подвеска очень легка в эксплуатации и техническом обслуживании. Если торсионная подвеска разболталась, то отрегулировать положения можно с помощью обычного гаечного ключа. Достаточно забраться под низ автомобиля и подтянуть нужные болты. Однако главное не переусердствовать, чтобы избежать излишней жесткости хода при движении. Регулировать торсионные подвески намного легче, чем регулировать пружинные подвески. Производители автомобилей меняют торсионную балку для регулирования положения движения в зависимости от веса двигателя.

Прототипом современной торсионной автомобильной подвески можно назвать устройство, которое использовалось в Фольсваген “Битл” в 30-х годах прошлого столетия. Это устройство было модернизировано чехословацким профессором Ледвинка до той конструкции, которую мы сегодня знаем, и установлена на Татре в середине 30-х годов. А в 1938 Фердинанд Порше скопировал дизайн торсионной подвески Ледвинки и внедрил ее в массовое производство KDF-Wagen.

Торсионная подвеска широко применялась на военной технике во время Второй мировой войны. После войны автомобильная торсионная подвеска применялась в основном на европейских автомобилях (в том числе легковых) таких, как Ситроен, Рено и Фольсваген. Со временем производители легковых автомобилей отказались от использования торсионных подвесок на пассажирских легковых машинах по причине сложности изготовления торсионов. В наши дни торсионная подвеска в основном используется на грузовых автомобилях и внедорожниках у таких производителей, как Форд, Додж, Дженерал Моторс и Мицубиси Паджеро.

Теперь о наиболее часто встречающихся заблуждениях.

«Пружина просела и стала мягче»:

 Нет, жесткость пружины не изменяется. Изменяется только её высота. Витки становятся ближе друг к другу и машина опускается ниже.</p>
1. «Рессоры выпрямились, значит просели»: Нет, если рессоры прямые, это не значит что они просевшие. Например на заводском сборочном чертеже шасси УАЗ 3160, рессоры абсолютно прямые. У Хантера они имеют едва заметный для невооруженного глаза изгиб 8мм, что тоже конечно же воспринимается как «прямые рессоры». Для того чтобы определить просели рессоры или нет, можно замерить какой-нибудь характерный размер. Например между нижней поверхностью рамы над мостом и поверхностью чулка моста под рамой. Должно быть порядка 140мм. И ещё. Прямыми эти рессоры задуманы не случайно. При расположении моста под рессорой, только таким образом они могут обеспечить благоприятную характеристику уплавляемости: при крене не подруливать мост в сторону избыточной поворачиваемости. Про поворачиваемость можно почитать в разделе «Управляемость автомобиля». Если же каким-то образом (добавив листы, проковав ресоры, добавив пружины итд) добиться того чтобы они стали выгнутыми, то автомобиль будет склонен к рысканью на большой скорости и другим неприятным свойствам.
2. «Я отпилю от пружины пару витков, она просядет и станет мягче»: Да, пружина действительно станет короче и возможно при установке на машину, машина просядет ниже чем с полной пружиной. Однако, при этом пружина станет не мягче а наоборот жесче пропорционально длине отпиленного прутка.
3. «Я поставлю дополнительно к рессорам пружины (комбинированную подвеску), рессоры расслабятся и подвеска станет мягче. При обычной езде рессоры работать не будут, будут работать только пружины, а рессоры только при максимальных пробоях»: Нет, жесткость в этом случае увеличится и будет равна сумме жесткости рессоры и пружины, что отрицательно скжется не только на уровне комфорта но и на проходимости (о влиянии жесткости подвески на комфорт позже). Для того чтобы таким методом добиться переменной характеристики подвески, необходимо изогнуть пружиной рессору до свободного состояния рессоры и через это состояние перегнуть (тогда рессора изменит направление усилия и пружина и рессора начнут работать враспор). А например для малолистовой рессоры УАЗа с жесткостью 4кг/мм и подрессоренной массе 400кг на колесо, это означает лифт подвески более чем на 10см!!! Даже если осуществить этот ужасный лифт пружиной, то помимо потери устойчивости автомобиля, кинематика изогнутой рессоры сделает автомобиль совершенно неуправляемым (см п. 2)
4. «А я (например дополнительно к п. 4) уменьшу количество листов в рессоре»: Уменьшение количества листов в рессоре действительно однозначно означает снижение жесткости рессоры. Однако, во-первых это не обязательно означает изменение её изгиба в свободном состоянии, во-вторых она становится более склонна к S-образному изгибу (наматывание вокруг моста вод действием реактивного момента на мосту) и в-третьих рессора конструируется как «балка равного сопротивления изгибу» (кто изучал «СопроМат», тот знает что это такое). Например у 5-листовых рессор от Волги-седана и более жестких 6-листовых рессор от Волги-универсала одинаковый только коренной лист. Казалось бы в производстве дешевле все части унифицировать и сделать только один дополнительный лист. Но так нельзя т.к. при нарушении условия равного сопротивления изгибу нагрузка на листы рессоры становится неравномерной по длине и лист быстро выходит из строя на более нагруженном участке. (Сокращается срок службы). Изменять количество листов в пакете очень не рекомендую и тем более собирать рессоры из листов от разных марок автомбилей.
5. «Мне нужно увеличить жесткость чтобы не пробивало подвеску до отбойников» или «у внедорожника должна быть жесткая подвеска». Ну во-первых «отбойниками» они называются только в простонародии. На самом деле это дополнительные упругие элементы, т.е. они там специально стоят для того чтобы до них пробивало и чтобы в конце хода сжатия увеличивалась жесткость подвески и обеспечивалась необходимая энергоёмкость при меньшей жесткости основного упругого элемента (пружины/рессоры). При увеличении жесткости основных упругих элементов так же ухудшается проходимость. Казалось бы какая связь? Предел тяги по сцеплению, который можно развить на колесе, (помимо коэффициента трения) зависит от того, с какой силой это колесо прижато к поверхности по которой едет. Если автомобиль едет по ровной поверхности, то эта сила прижатия зависит только от массы автомобиля. Однако если поверхность не ровная, эта сила начинает зависеть от характеристики жесткости подвески. Например представим 2 автомобиля равной подрессоренной массы по 400кг на колесо, но с разной жесткостью пружин подвески 4 и 2 кг/мм соответственно, передвигающихся по одной и той же неровной поверхности. Соответственно при проезде неровности высотой 20см одно колесо сработало на сжатие на 10см, другое на отбой на те же 10см. При разжимании пружины жесткостью 4кг/мм на 100мм, усилие пружины уменьшилось на 4*100=400кг. А у нас всего 400кг. Значит тяги на этом колесе уже нет, а если у нас на оси открытый дифференциал или дифференциал ограниченного трения (ДОТ) (например винтовой «Квайф»). В случае же если жесткость 2 кг/мм, то усилие пружины уменьшилось только на 2*100=200кг, а значит 400-200-200 кг всё ещё давит и мы можем обеспечить по крайней мере половинную тягу на оси. При чем в случае если стоит ДОТ, а у большинства их коэффициент блокировки 3, при наличии какой-то тяги на одном колесе с худшей тягой, на второе колесо передаётся в 3 раза больший момент. И примерчик: Самая мягкая подвеска УАЗа на малолистовых рессорах (Хантер, Патриот) имеет жесткость 4кг/мм (и пружина и рессора), в то время как у старого Рэнджровера примерно такой же массы как Патриот, на передней оси 2.3 кг/мм, а на задней 2.7кг/мм.
6. «У легковых автомобилей с мягкой независимой подвеской пружины должны быть мягче»: Совсем не обязательно. Например в подвеске типа «МакФерсон», пружины действительно работают напрямую, но в подвесках на двойных поперечных рычагах (передняя ВАЗ-классика, Нива, Волга) через передаточное число равное соотношению расстояния от оси рычага до пружины и от оси рычага до шаровой опоры. При такой схеме жесткость подвески не равна жесткости пружины. Жесткость пружины значительно больше.
7. «Лучше ставить жесткие пружины чтобы автомобиль был мене валким и следовательно более устойчивым»: Не совсем так. Да, действительно чем больше вертикальная жесткость, тем больше угловая жесткость (отвечающая за крен кузова при действии центробежных сил в поворотах). Но перенос масс вследствие крена кузова значительно меньшим образом влияет на устойчивость автомобиля чем скажем высота центра тяжести, которым джиперы часто очень расточительно бросаются лифтуя кузов только ради того чтобы не пилить арки. Автомобиль должен крениться, крен это не зачит плохо. Это важно для информативности при вождении. При конструировании в большинство автомобилей закладывается стандартная величина крена 5 градусов при окружном ускорении 0.4g (зависит от соотношения радиуса поворота и скорости движения). Отдельные автопроизводители закладывают крен на меньший угол для создания иллюзии устойчивости для водителя.

виды, устройство и принцип работы

Раме, колесах , балках мостов . Устройство подвески , схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески .

Х одовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Д ля того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески , колеса и шины .

1. Р амы

2. Б алок мостов

3. П ередней и задней подвески колес

4. К олес (диски, шины)

Устройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

езависимой подвеска называется , потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

— балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме. Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой . Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

— управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

— Упругие элементы подвески машины — у пругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

Подвеска автомобиля

Подвеска автомобиля, или система подрессоривания — совокупность деталей, узлов и механизмов, играющих роль соединительного звена между кузовом автомобиля и дорогой . Входит в состав шасси .

Подвеска выполняет следующие функции :

• Физически соединяет колёса или неразрезные мосты с несущей системой автомобиля — кузовом или рамой ;
• Передаёт на несущую систему силы и моменты, возникающие при взаимодействии колёс с дорогой;
• Обеспечивает требуемый характер перемещения колёс относительно кузова или рамы, а также необходимую плавность хода.

Основными элементами подвески являются:

• Упругие элементы , которые воспринимают и передают нормальные (направленные по вертикали) силы реакции дороги, возникающие при наезде колеса на её неровности;
• Направляющие элементы , которые задают характер перемещения колёс и их связи между собой и с несущей системой, а также передают продольные и боковые силы и их моменты.
• Амортизаторы , которые служат для гашения колебаний несущей системы, возникающих вследствие действия дороги.

В реальных подвесках зачастую один элемент выполняет сразу несколько функций. Например, многолистовая рессора в классической рессорной подвеске заднего моста воспринимает одновременно как нормальную реакцию дороги (то есть, является упругим элементом) , так и боковые и продольные силы (то есть, является и направляющим элементом) , а также за счёт межлистового трения выступает в качестве несовершенного фрикционного амортизатора.

Однако в подвесках современных автомобилей, как правило, каждую из этих функций выполняют отдельные конструктивные элементы, достаточно жёстко задающие характер перемещения колёс относительно несущей системы и дороги, что обеспечивает заданные параметры устойчивости и управляемости.

Современные автомобильные подвески становятся сложными конструкциями, сочетающими механические, гидравлические, пневматические и электрические элементы, зачастую имеют электронные системы управления, что позволяет достичь сочетания высоких параметров комфортабельности, управляемости и безопасности.

Основные установочные параметры подвески

Колея и колёсная база

Колея́ — поперечное расстояние между осями пятен контакта шин с дорогой.

Колёсная ба́за — продольное расстояние между осями передних и задних колёс.

Центры крена и ось крена

Центр поперечного крена — это воображаемая точка, расположенная в вертикальной плоскости, которая проходит через центры колёс, и при крене автомобиля в каждый конкретный момент времени остаётся неподвижной.

Иными словами, это воображаемая точка, расположенная над воображаемой осью, соединяющей центры передних или задних колёс, вокруг которой кренится автомобиль (в повороте, при проезде неровностей, и так далее).

Его расположение определяется конструкцией подвески. Так как спереди и сзади её конструкция не обязательно одинакова, различают отдельно передний и задний центры поперечного крена — то есть, передний и задний концы автомобиля (точнее, его передняя и задняя подвески) обладают собственными центрами крена.

Соединяющая передний и задний центры поперечного крена линия — ось поперечного крена . Это та воображаемая ось, вокруг которой вращается кузов автомобиля при крене.

На автомобилях с зависимой задней подвеской как правило она достаточно сильно наклонена вперёд (на них передний центр поперечного крена обычно находится на, или даже под поверхностью дороги, а задний расположен сравнительно высоко). На автомобилях с независимой подвеской спереди и сзади ось поперечного крена обычно примерно параллельна поверхности земли и расположена сравнительно высоко (тем лучше, чем ближе к высоте центра тяжести — об их взаимоотношениях см. ниже).

Центр поперечного крена и ось поперечного крена имеют очень большое влияние на управляемость автомобиля. При повороте центробежная сила действует на центр тяжести автомобиля, и он начинает перемещаться вокруг оси поперечного крена. Чем ближе ось крена к центру тяжести автомобиля (далее — ЦТ), тем меньше кренится автомобиль, что позволяет проходить повороты на большой скорости и повысить комфортабельность.

Как правило, однако, ось крена проходит сравнительно низко под ЦТ, так как из-за применения на серийных автомобилях высоких рядных двигателей и достаточно высокого размещения пассажиров в салоне их ЦТ оказывается достаточно высоким. Почти полное совмещение оси поперечного крена и ЦТ достигается или на низких спортивных автомобилях, особенно с низкими V-образными или оппозитными моторами (например, заднемоторных «Порше»), или за счёт особой геометрии подвески, размещающей центр крена достаточно высоко (например, передняя подвеска Ford Fiesta имеет центр крена, близкий к ЦТ; а задняя полузависимая — уже нет).

Кроме центра поперечного крена, выделяют и центр продольного крена , который остаётся неподвижным в то время, как автомобиль разгоняется и тормозит. Как известно, при разгоне и торможении, особенно резком, кузов автомобиля накреняется соответственно назад или вперёд.

Здесь действуют те же самые закономерности: чем ближе продольный ЦК к ЦТ, тем меньше автомобиль «клюёт носом» при торможении и «приседает» при разгоне. Именно на этом основан принцип действия так называемой «противоклевковой геометрии» передней подвески — за счёт особого наклона осей рычагов подвески в продольной плоскости достигается достаточно высокое положение центра продольного крена, при котором он почти попадает или максимально приближается к ЦТ, и автомобиль практически не «клюёт носом» даже при очень резком торможении.

Параметры установки управляемых колёс

Плечо обката

Различные варианты плеча обката.

Рассмотрим переднюю подвеску автомобиля.

В связи с её конструктивными особенностями (например, такими, как размещение внутри колёс тормозного механизма и части деталей подвески), плоскость вращения колеса и ось его поворота в большинстве случаев оказываются на определённом расстоянии друг от друга. Это расстояние, измеренное на уровне поверхности земли, и называется плечом обката.

Таким образом, плечо обката (Scrub Radius) — это расстояние по прямой между точкой, в которой ось поворота колеса пересекается с дорожным полотном, и центром пятна контакта колеса и дороги (в ненагруженном состоянии автомобиля). При повороте колесо «обкатывается» вокруг оси своего поворота по этому радиусу.

Оно может быть нулевым, положительным и отрицательным (все три случая показаны на иллюстрации).

В течение десятилетий на большинстве автомобилей использовались сравнительно большие положительные значения плеча обката. Это позволяло уменьшить усилие на рулевом колесе при парковке (потому что колесо катится при повороте руля, а не просто проворачивается на месте, как при нулевом плече обката) и освободить место в подкапотном пространстве за счёт выноса колёс «наружу».

Однако со временем стало ясно, что положительное плечо обката может быть опасным — например, при отказе тормозов одной стороны, проколе одной из шин или нарушении регулировки руль начинает сильно «рваться из рук». Этот же эффект наблюдается при большом положительном плече обката и при проезде любой неровности на дороге, но плечо всё же делали достаточно малым, чтобы при нормальном вождении он оставался малозаметен.

Поэтому начиная с семидесятых-восьмидесятых годов, по мере увеличения скоростей движения автомобилей и с распространением подвески типа «Макферсон», допускающей это с технической стороны, стали появляться автомобили с нулевым или даже отрицательным плечом обката. Это позволяет минимизировать описанные выше опасные эффекты.

Например, на «классических» моделях ВАЗ плечо обката было положительным, а на переднеприводном семействе LADA Samara — стало уже отрицательным.

Плечо обката определяется не только конструкцией подвески, но и параметрами колёс. Поэтому при подборе незаводских «дисков» (по принятой в технической литературе терминологии эта часть именуется «колесо» и состоит из центральной части — диска и внешней, на которую сажается шина — обода ) для автомобиля следует соблюдать указанные заводом-изготовителем допустимые параметры, особенно — вылет, так как при установке колёс с неправильно подобранным вылетом плечо обката может сильно измениться, что весьма существенно сказывается на управляемости и безопасности автомобиля, а также на долговечности его деталей.

Например, при установке колёс с нулевым или отрицательным вылетом при предусмотренном с завода положительном (например, слишком широких) плоскость вращения колеса сдвигается наружу от не меняющейся при этом оси поворота колеса, и плечо обката может приобрести большие положительные значения, руль начнёт «рваться» из рук на каждой неровности дороги, усилие на нём при парковке превышает все допустимые величины, а износ ступичных подшипников существенно увеличивается.

Развал и схождение

Развал — угол наклона плоскости вращения колеса, взятый между ней и вертикалью.

Схождение — угол между направлением движения и плоскостью вращения колеса.

Кастер

Кастер , или кастор — это продольный угол оси поворота колеса, взятый между ней и вертикалью.

На заднеприводных автомобилях оси поворота передних колёс всегда наклоняют назад (положительный кастер) . При наклонённой назад оси поворота колесо во время движения само стремится занять положение позади этой оси, что создаёт динамическую стабилизацию. Это можно уподобить поведению колёсика рояля или офисного стула — при качении оно всегда само занимает положение позади своей оси (во многих европейских языках такое колёсико как раз и называется «кастером» или «кастором»). При движении в повороте боковые силы реакции дороги также стараются вернуть колесо в исходное положение, так как прикладываются позади оси его поворота.

По той же причине вилку переднего колеса на мотоциклах и велосипедах тоже всегда наклоняют назад.

Благодаря наличию положительного кастера заднеприводный автомобиль продолжает ехать прямо при отпущенном руле, даже несмотря на воздействие возмущающих сил — неровностей дороги, бокового ветра и так далее. Колесо, имеющее положительный кастер, старается занять положение, соответствующее прямолинейному движению, даже если лопнула одна из рулевых тяг.

Отсюда вытекает совершенная недопустимость при тюнинге заднеприводных автомобилей чрезмерно лифтовать заднюю подвеску — при этом кузов вместе с осью поворота передних колёс наклоняется вперёд, и кастер становится нулевым или даже отрицательным, при этом эффект динамической стабилизации передних колёс сменяется их динамической дестабилизацией, что значительно затрудняет управление автомобилем и делает его опасным. Большинство передних подвесок автомобилей имеют возможность регулировки кастера в небольших пределах для компенсации нормального износа в процессе эксплуатации.

Для переднеприводного автомобиля положительный кастер намного менее актуален, так как передние колёса уже не свободно катятся, а тянут машину за собой, и небольшое его положительное значение сохраняют лишь для большей устойчивости при торможении.

Подрессоренные и неподрессоренные массы

Неподрессоренная масса включает в себя массу деталей, вес которых при неподвижном нагруженном автомобиле непосредственно передаётся на дорогу (опорную поверхность).

Остальные детали и элементы конструкции, масса которых передаётся на поверхность дороги не непосредственно, а через подвеску, относят к подрессоренным массам .

Более конкретные способы определения неподрессоренных масс описывают национальные и международные стандарты. Например, согласно стандарту DIN рессоры, рычаги подвески, амортизаторы и пружины относятся к неподрессоренным массам, а торсионные валы — уже к подрессоренным. Для стабилизатора поперечной устойчивости же, половина массы берётся как подрессоренная, а половина — как неподрессоренная.

Таким образом, точно определить величину неподрессоренных и подрессоренных масс можно либо на специальном стенде, либо имея возможность точно взвесить все детали ходовой части автомобиля и проведя достаточно сложные расчёты.

Числовое значение неподрессоренных и подрессоренных масс необходимо для расчёта характеристик колебаний автомобиля, которые определяют плавность его хода и, соответственно, комфортабельность.

В общем случае, чем больше неподрессоренная масса — тем хуже плавность хода, и напротив — чем она меньше, тем ход автомобиля плавней. Точнее говоря, всё зависит от соотношения подрессоренной и неподрессоренной масс. Хорошо известно, что гружёный грузовик (существенно увеличивается подрессоренная масса при постоянной неподрессоренной) идёт ощутимо плавнее, чем порожний.

Кроме того, величина неподрессоренной массы оказывает непосредственное влияние на работу подвески автомобиля. Если неподрессоренная масса очень велика (скажем, в случае зависимой задней подвески заднеприводного автомобиля в виде тяжёлого жёсткого моста, объединяющего в массивном картере редуктор главной передачи, полуоси, ступицы колёс, тормозные механизмы и сами колёса) — то очень велик и момент инерции, получаемый деталями подвески при проезде неровностей. Это означает, что при проезде последовательных неровностей («волн» покрытия) на скорости тяжёлый задний мост просто не будет успевать «приземляться» под воздействием упругих элементов, и его сцепление с дорогой существенно падает, что создаёт возможность для очень опасного сноса задней оси, особенно на покрытии с малым коэффициентом сцепления (скользком).

Подвеска с малыми неподрессоренными массами, например большинство типов независимой или зависимая типа «Де Дион», практически свободна от этого недостатка.

Классификация

В целом, все подвески делятся на два больших типа, имеющих принципиальные различия по характеру работы — зависимые и независимые .

В зависимой подвеске колёса одной оси жёстко связаны между собой. Они всегда параллельны друг другу (или иногда имеют небольшой заданный на этапе проектирования развал), и на ровном покрытии перпендикулярны поверхности дороги. На неровном покрытии перпендикулярность колёс дороге может нарушаться (средняя картинка).

В зависимой подвеске колёса одной оси так или иначе жёстко связаны между собой, и перемещение одного колеса оси однозначно влияет на другое.

Это самый старый вариант подвески, унаследованный автомобилем ещё от конных экипажей.

Тем не менее, она непрерывно совершенствовалась, и применяется в том или ином виде до сих пор. Наиболее совершенные варианты такой подвески (например, «Де Дион») уступают независимым лишь по ряду параметров, и то — незначительно и только на неровной дороге, имея при этом ряд важных преимуществ перед ними (в первую очередь — то, что, в отличие от независимых подвесок, колея колёс не меняется, они всегда параллельны друг другу, или в случае неведущего моста могут иметь небольшой заданный развал, а на сравнительно ровном покрытии — всегда остаются в наиболее выгодном положении — примерно перпендикулярно поверхности дороги, вне зависимости от ходов подвески и кренов кузова).

В независимой подвеске колёса одной оси не имеют жёсткой связи, и перемещение одного из них либо никак не влияет на второе, либо имеет на него лишь небольшое влияние. При этом установочные параметры — такие, как колея, развал колёс, а в некоторых типах и колёсная база — меняются при сжатии и отбое подвески, иногда в весьма значительных пределах.

В настоящее время такие подвески наиболее распространены благодаря сочетанию сравнительной дешевизны и технологичности с хорошими кинематическими параметрами.

Зависимые

На поперечной рессоре

Ford T, хорошо видна подвеска переднего моста на поперечной рессоре.

Этот очень простой и дешёвый тип подвески широко применялся в первые десятилетия развития автомобиля, но по мере роста скоростей движения почти совершенно вышел из употребления.

Подвеска состояла из неразрезной балки моста (ведущего или неведущего) и расположенной над ним полуэллиптической поперечной рессоры. В подвеске ведущего моста возникала необходимость размещения его массивного редуктора, поэтому поперечная рессора имела форму прописной буквы «Л». Для уменьшения податливости рессоры использовались продольные реактивные тяги или дышло.

Этот тип подвески наиболее известен по автомобилям Ford T и Ford A / ГАЗ-А . На автомобилях «Форд» этот тип подвески использовался вплоть до модели 1948 года (включительно). Инженеры ГАЗ-а же отказались от него уже на модели ГАЗ-М-1 , созданной на основе Ford B, но имевшей полностью переработанную подвеску на продольных рессорах. Отказ от такого типа подвески на поперечной рессоре в данном случае был связан в наибольшей степени с тем, что она, по опыту эксплуатации ГАЗ-А, обладала недостаточной живучестью на отечественных дорогах.

Наиболее же существенным недостатком схемы с поперечной рессорой было то, что она, обладая большой податливостью в продольном направлении даже несмотря на наличие дышла, при движении непредсказуемо изменяла угол поворота моста, что было особенно чувствительно в передней подвеске с управляемыми колёсами и способствовало нарушению управляемости автомобиля на большой скорости. Даже по меркам конца сороковых годов такая подвеска спереди не обеспечивала автомобилю нормальной управляемости на скорости.

Зависимая схема с поперечной рессорой и лёгкой балкой неведущего моста использовалась в сравнительно малонагруженной задней подвеске многих переднеприводных DKW и происходящих от них ранних моделях ГДР-овского Wartburg . Продольное перемещение моста при этом контролировалось двумя продольными реактивными тягами.

На продольных рессорах

Это, вероятно, самый древний вариант подвески. В ней балка моста подвешена на двух продольно ориентированных рессорах. Мост может быть как ведущим, так и неведущим, и расположен как над рессорой (обычно на легковых автомобилях), так и под ней (грузовики, автобусы, внедорожники). Как правило, крепление моста к рессоре осуществляется при помощи металлических хомутов примерно в её середине, часто с небольшим смещением вперёд.

Рессора в её классическом виде представляет собой пакет из упругих металлических листов, соединённых хомутами. Лист, на котором расположены ушки крепления рессоры, называется коренным — как правило, его делают самым толстым. На концах коренного листа могут иметься загнутые ушки, предназначенные для крепления рессоры к шасси или к деталям подвески. Следующий за ним лист — подкоренной, его обычно делают столь же длинным, как и коренной, порой он даже обхватывает ушки коренного листа

В последние десятилетия наблюдается переход к мало- или даже однолистовым рессорам, иногда для них используются неметаллические композитные материалы (углепластики и так далее). Тем не менее, многолистовые рессоры также имеют свои преимущества. Два главных — это, во-первых, возникающий при межлистовом трении эффект гашения колебаний, благодаря которому рессора работает как простейший фрикционный (работающий за счёт трения) амортизатор; а во-вторых — то, что рессора обладает так называемой прогрессивной характеристикой — то есть, её жесткость увеличивается по мере возрастания нагрузки. Последнее является следствием того, что жёсткость листов рессоры тем больше, чем они короче. При небольших нагрузках деформируются только более длинные и мягкие листы, и рессора в целом работает как мягкая, создавая высокую плавность хода; при росте нагрузок при больших ходах подвески в работу включаются короткие и жёсткие листы, жёсткость рессоры в целом нелинейно возрастает и она становится способной без пробоя выдержать большие усилия. Это аналогично работе сравнительно недавно вошедших в практику массового автомобилестроения пружин прогрессивного действия (с переменным шагом навивки).

Старинная иллюстрация, показывающая формы различных рессор: однолистовая полуэллиптическая (А), полу- (B, C) , 3/4- (D) и разные виды эллиптических (E, F) .

3/4-эллиптические рессоры.

Рессоры в такой подвеске могут быть четверть-, полу-, 3/4- и полностью эллиптическими, а также кантилеверными (консольно вывешенными).

• Эллиптическая — в плане имеет форму, близкую к эллипсу; такие рессоры использовались в подвеске конных экипажей и ранних автомобилей; преимущество — большая мягкость и как следствие плавный ход, кроме того, такие рессоры были более надёжны в условиях слаборазвитой металлургии; минус — громоздкость, технологическая сложность и дороговизна при массовом производстве, малая прочность, большая чувствительность к продольным, поперечным и боковым силам, вызывающая огромный «увод» моста при работе подвески и сильный S-образный изгиб при разгоне и торможении, а следовательно — нарушение управляемости;

• 3/4-эллиптическая: имеет форму трёх четвертей эллипса; использовалась на экипажах и ранних автомобилях благодаря своей мягкости, к двадцатым годам вышла из употребления по тем же причинам, что и эллиптическая;

• Полуэллиптическая — имеет профиль в виде половины эллипса; наиболее распространённый тип; представляет собой компромисс между комфортабельностью, компактностью и технологичностью;

• Четверть-эллиптическая — конструктивно это половина полуэллиптической, наглухо заделанная одним концом на шасси; второй конец консольно вывешен; как упругий элемент достаточно жёсткая; применялась как правило для создания независимой подвески, реже — зависимой, например на ГАЗ-67 (в передней подвеске — по две рессоры на борт, над и под балкой переднего ведущего моста, то есть — всего четыре).

• Кантилеверная — полуэллиптическая рессора, которая шарнирно заделана на раме или шасси в двух точках — в одном из концов и посередине; второй конец консольно вывешен. Применялась, к примеру, в задней подвеске ГАЗ-АА .

Продольные рессоры в такой подвеске воспринимают усилия во всех направлениях — вертикальном, боковом, продольном, а также тормозные и реактивные моменты, — что позволяет исключить из конструкции подвески дополнительные элементы (рычаги, реактивные тяги, растяжки, и т. д.). Поэтому продольно-рессорная подвеска характеризуется простотой и относительной дешевизной (при этом само по себе производство рессор достаточно сложно и требует хорошо поставленной технологии). Кроме того, так как рессора опирается на раму или кузов в двух широко разнесённых точках, она снимает возникающие при большой загрузке напряжения в задней части кузова или рамы, благодаря чему такая подвеска также характеризуется высокой живучестью на плохих дорогах и грузоподъёмностью. К преимуществам можно отнести и легкость варьирования жёсткости за счёт подбора листов той или иной длины и толщины.

До конца семидесятых годов продольные полуэллиптические листовые рессоры очень широко применялись в зависимой задней подвеске легковых автомобилей благодаря дешевизне, простоте и хорошей живучести. Длинные рессоры с относительно небольшим количеством листов (малолистовые) обеспечивают благодаря своей мягкости высокую плавность хода, благодаря чему долгое время применялись на больших комфортабельных легковых автомобилях. На грузовых автомобилях продольные рессоры долгое время были основным типом упругих элементов подвески и продолжают использоваться сегодня.

При разгоне и торможении податливая рессора S-образно изгибается, нарушая геометрию подвески, а сама рессора испытывает повышенные нагрузки.

В настоящее время в подвесках современных легковых автомобилей продольные рессоры в своём традиционном виде практически не применяются, так как они слишком податливы под действием продольных и боковых сил, и за счёт этого допускают в ходе работы подвески (например, в поворотах) непредсказуемое смещение («увод») прикреплённого к ним моста — сравнительно небольшое, но достаточное для нарушения управляемости на сравнительно больших скоростях. Причём с ростом длины рессоры и уменьшением её жёсткости (то есть повышением плавности хода и комфортабельности автомобиля) эти явления становятся всё более выраженными. При разгоне продольные рессоры допускают S-образную деформацию, при которой мост поворачивается вокруг своей оси, что увеличивает изгибное напряжение, действующее в точках крепления рессоры.

Частично решает проблему увеличение ширины рессор (и такая тенденция действительно наблюдалась, например, на ГАЗ-21 рессоры имели ширину 55 мм, на ГАЗ-24 — 65 мм, на «ГАЗели» — уже 75 мм) , смещение точки крепления моста и более жёстких коротких листов к переднему креплению рессоры, а также введение в рессорную подвеску растяжек и реактивных тяг. Однако наиболее предпочтительна зависимая подвеска с жёстко и однозначно заданной геометрией, вроде пятирычажной с тягой Панара или механизмом Уатта, исключающей элемент непредсказуемости поведения жёсткого моста. Введение в рессорную подвеску аналогичных жёстких направляющих элементов в общем случае лишило бы её основных преимуществ — простоты и сравнительной дешевизны, сделало бы её излишне громоздкой и тяжёлой, поэтому в таких случаях подвеска выполняется обычно на других типах упругих элементов, способных воспринимать только вертикальные усилия — как правило, витых пружинах , работающих на кручение торсионных стержнях или пневмобаллонах. Тем не менее, в своё время использовались и рессорные подвески с дополнительными направляющими элементами, как правило в виде закреплённых на ведущем мосту продольных или диагональных рычагов (т. н. traction bars ), одного Т-образного рычага или дышла (см. ниже). Traction bars иногда ставят на серийные автомобили с рессорной задней подвеской в качестве тюнинга, с тем или иным успехом.

Единичные случаи применения рессор в современных легковых автомобилях, например, в подвесках автомобиля Chevrolet Corvette и некоторых Volvo, связаны с их использованием исключительно в качестве упругого элемента, геометрию же подвески при этом задают рычаги, аналогичные используемым в пружинной подвеске. В этом случае преимуществом является компактность рессоры относительно пружинно-амортизаторных стоек, что позволяет сэкономить пространство салона и багажника.

Классические же рессорные подвески, в которых рессора работает и как упругий, и как направляющий элемент встречаются нынче практически только на консервативных внедорожниках и грузовых автомобилях, иногда — в сочетании с дополнительными упругими элементами, например — пневмобаллонами (автобус «Богдан», некоторые американские пикапы).

С направляющими рычагами

Существуют самые различные схемы таких подвесок с различным количеством и расположением рычагов. Часто применяется показанная на иллюстрации пятирычажная зависимая подвеска с тягой Панара. Её преимущество в том, что рычаги жёстко и предсказуемо задают движение ведущего моста по всем направлениям — вертикальном, продольном и боковом.

Более примитивные варианты имеют меньшее число рычагов. Если рычага всего два, при работе подвески они перекашиваются, что требует либо их собственной податливости (например, на некоторых «Фиатах» начала шестидесятых годов и английских спорткарах рычаги в пружинной задней подвеске делались упругими, пластинчатыми, по сути — аналогичными четверть-эллиптическим рессорам), либо особого шарнирного соединения рычагов с балкой, либо податливости самой балки на кручение (так называемая торсионно-рычажная подвеска с сопряжёнными рычагами, до сих пор широко распространённая на переднеприводных автомобилях).

В качестве упругих элементов могут использоваться как витые пружины, так и, например, пневмобаллоны (особенно на грузовиках и автобусах, а также — в «лоурайдерах ») . В последнем случае требуется жёсткое задание движения направляющего аппарата подвески по всем направлениям, так как пневмобаллоны не способны воспринимать даже небольшие поперечные и продольные нагрузки.

С дышлом

Дышло в задней подвеске автомобилей применяют для уменьшения продольных кренов при разгоне и торможении. Дышло жёстко соединено с балкой ведущего заднего моста, а с кузовом соединяется с помощью шарнира. При разгоне дышло за счёт сил, действующих на балку моста, подталкивает кузов вверх в точке крепления, а при торможении — подтягивает вниз, предотвращая «клевок» кузова.

Типа «Де Дион»

Подвеску «Де Дион» можно охарактеризовать как промежуточный тип между зависимыми и независимыми подвесками. Этот тип подвески может использоваться только на ведущих мостах, точнее говоря, только ведущий мост может иметь тип подвески «Де Дион», так как она была разработана как альтернатива неразрезному ведущему мосту и подразумевает наличие на оси ведущих колёс.

В подвеске «Де Дион» колёса соединены сравнительно лёгкой, так или иначе подрессоренной неразрезной балкой, а редуктор главной передачи неподвижно крепится к раме или кузову и передаёт вращение на колёса через полуоси с двумя шарнирами на каждой.

Это позволяет свести к минимуму неподрессоренные массы (даже по сравнению со многими видами независимой подвески). Иногда для улучшения этого эффекта тормозные механизмы переносят к дифференциалу, оставляя неподрессоренными лишь ступицы колёс и сами колёса.

При работе такой подвески изменяется длина полуосей, что вынуждает выполнять их с подвижными в продольном направлении шарнирами равных угловых скоростей (как на переднеприводных автомобилях). На английском Rover 3500 использовались обычные карданные шарниры, и для компенсации саму балку подвески пришлось выполнить с уникальной конструкции скользящим шарниром, позволявшим ей увеличивать или уменьшать свою ширину на несколько сантиметров при сжатии и отбое подвески. Чаще, однако, скользящие шарниры выполняют на самих полуосях (отдельно или в качестве конструктивного элемента шарнира равных угловых скоростей), а балка при работе подвески своей ширины не меняет.

«Де Дион» является технически весьма совершенным типом подвески, и по кинематическим параметрам превосходит даже многие виды независимых, уступая лучшим из них лишь на неровной дороге, и то по отдельным показателям. При этом и себестоимость такой подвески достаточно высока (выше, чем у многих типов независимой подвески), поэтому применяется она сравнительно редко, обычно — на спортивных автомобилях. Например, такую подвеску имели многие модели Alfa Romeo . Из недавних автомобилей с такой подвеской можно назвать Smart .

Независимые

С качающимися полуосями

Подвеска с качающимися полуосями имеет по одному шарниру на каждой из них. Это обеспечивает их независимое подрессоривание, но при работе подвески такого типа изменяются в больших пределах как колея, так и развал колёс, что делает такую подвеску кинематически несовершенной.

Благодаря простоте и дешевизне такая подвеска одно время широко использовалась в качестве ведущего заднего моста на заднеприводных автомобилях. Однако по мере роста скоростей и требований к управляемости от неё стали повсеместно отказываться, как правило — в пользу более сложной, но и более совершенной подвески на продольных или косых рычагах. Например, ЗАЗ-965 имел качающиеся полуоси в задней подвеске, но его преемник ЗАЗ-966 уже получил косые рычаги и полуоси с двумя шарнирами на каждой. Точно такую же трансформацию претерпела и задняя подвеска второго поколения американского Chevrolet Corvair .

На переднем мосту такая подвеска применялась очень редко, и практически исключительно на малоскоростных, лёгких заднемоторных автомобилях (например, Hillman Imp).

Существовали и улучшенные варианты такой подвески. Например, на некоторых моделях Mercedes-Benz шестидесятых годов использовался задний мост с одним шарниром посередине, половинки которого работали как качающиеся полуоси. Такой вариант подвески отличается меньшим изменением её установочных параметров при работе. Между половинками моста устанавливался дополнительный пневматический упругий элемент, позволявший регулировать высоту кузова автомобиля над дорогой.

На некоторых автомобилях, — например, пикапах «Форд» середины 1960-х годов , применялись неведущие мосты с качающимися полуосями, точки крепления которых были расположены близко к колёсам противоположного борта. Полуоси при этом получались очень длинными, почти во всю колею автомобиля, и изменение колеи и развала колёс было не так заметно.

В настоящее время такая подвеска практически не применяется.

На продольных рычагах

В этой подвеске каждое из колёс одной оси прикреплено к продольному рычагу, закреплённому на раме или кузове подвижно.

Этот тип независимой подвески прост, но несовершенен. При работе такой подвески в достаточно больших пределах меняется колёсная база автомобиля, правда колея при этом остаётся постоянной. При повороте колёса в ней наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. Продольные рычаги воспринимают усилия, действующие во всех направлениях, а значит — подвергаются большим нагрузкам на кручение и изгиб, что требует их большой жёсткости и, соответственно, утяжеления.

Кроме того, для неё характерно очень низкое, в районе полотна дороги, расположение центра крена, что является недостатком для задней подвески.

Помимо простоты, в качестве преимущества такой подвески можно назвать то, что между рычагами пол можно выполнить совершенно ровным, увеличив объём, доступный для пассажирского салона или багажника. Это особенно чувствуется при применении в качестве упругих элементов торсионов, благодаря чему подвеска на продольных рычагах с поперечными торсионными валами в своё время широко использовалась на французских автомобилях.

В своё время (преимущественно 1960-е — 1980-е годы) такая подвеска с традиционными пружинными, торсионными или (Citroën , Austin) гидропневматическими упругими элементами довольно широко применялась на задней оси переднеприводных автомобилей. Однако впоследствии она в этой роли была вытеснена разработанной «Ауди» полузависимой подвеской со связанными рычагами, либо более компактной и технологичной типа «макферсон» (в англоязычных странах такую подвеску на задней оси называют «Чепмен»), либо (уже в конце 1980-х… 1990-е годы) наиболее кинематически совершенной — на двойных поперечных рычагах.

В качестве передней такая подвеска изредка применялась на конструкциях, разработанных до 1950-х годов, а впоследствии — ввиду своего несовершенства практически исключительно на дешёвых малоскоростных автомобилях (например, Citroen 2CV).

Кроме того, подвеска на продольных рычагах очень широко применяется на лёгких прицепах.

Пружинные

Торсионные

На косых рычагах

Это по сути разновидность подвески на продольных рычагах, созданная в стремлении избавиться от её врождённых недостатков. Она почти всегда используется на задней ведущей оси.

В ней оси качания рычагов расположены под некоторым углом. Благодаря этому изменение колёсной базы минимизируется по сравнению с подвеской на продольных рычагах, уменьшается и влияние кренов кузова на наклон колёс (но появляется изменение колеи).

Существует два вида такой подвески.

В первом используется по одному шарниру на каждой полуоси, как в подвеске с качающимися полуосями (иногда её и считают разновидностью последней), при этом ось качания рычага должна проходить через центр шарниров полуосей (расположенных в районе их прикрепления к дифференциалу), то есть расположена под углом 45 градусов к поперечной оси автомобиля. Это удешевляет подвеску, но при её работе сильно меняются развал и схождение колёс, в повороте наружное колесо «подламывается» под кузов, а центр крена оказывается очень высоким (те же недостатки характерны и для подвески на качающихся полуосях). Этот вариант применялся практически исключительно на дешёвых, лёгких и малоскоростных, как правило — заднемоторных автомобилях (ЗАЗ-965 , Fiat 133 , и так далее).

Во втором варианте (именно он показан на иллюстрации) каждая полуось имеет по два шарнира — внутренний и внешний, при этом ось качания рычага не проходит через внутренний шарнир, и её угол с поперечной осью автомобиля составляет не 45, а 10-25 градусов, что более выгодно с точки зрения кинематики подвески. Это уменьшает изменение колеи и развала колёс до приемлемых величин.

Второй вариант в 1970-е… 1980-е годы очень широко применялся на заднеприводных автомобилях, как правило непосредственно заменив использовавшиеся на предыдущих поколениях зависимые подвески с неразрезным мостом. Можно назвать такие модели, как «Запорожец» ЗАЗ-966 и −968, BMW 3-й… 7-й серий, некоторые модели Mercedes-Benz , Ford Granada , Ford Sierra , Ford Scorpio , Opel Senator , Porsche 911 и так далее. В качестве упругих элементов применялись как традиционные витые пружины, так и торсионные валы, иногда — пневмобаллоны. Впоследствии по мере совершенствования подвесок автомобилей и повышения требований к устойчивости и управляемости он был вытеснен либо более дешёвой и компактной подвеской «МакФерсон» («Чепмен»), либо более совершенной на двойных поперечных рычагах, и сегодня применяется весьма редко.

На переднеприводных автомобилях такая подвеска применялась редко, так как для них её кинематические преимущества малозначимы (в них роль задней подвески вообще намного меньше, чем у заднеприводных). Из примера можно назвать Trabant , у которого упругим элементом в подвеске на косых рычагах служила закреплённая в своём центре на кузове поперечная рессора, концы которой крепились к концам А-образных косо расположенных рычагов.

На продольных и поперечных рычагах

Это сложный и очень редко встречавшийся тип подвески.

По сути он был вариантом подвески макферсон, но для разгрузки брызговика крыла пружины располагались не вертикально, а горизонтально продольно, и упирались задним торцом в перегородку между моторным отсеком и салоном (щит передка).

Для передачи усилия от амортизаторной стойки на пружины было необходимо введение дополнительного качающегося в вертикальной плоскости продольного рычага с каждого борта, передний конец которого шарнирно закреплялся наверху стойки, задний — также шарнирно на щите передка, а в его средней части имелся упор для переднего торца пружины.

Из-за своей сравнительной сложности такая подвеска потеряла основные преимущества схемы макферсон — компактность, технологическую простоту, небольшое количество шарниров и малую себестоимость, сохранив все её кинематические недостатки.

Такую подвеску имели английские «Роверы» 2200 TS и 3500 V8, а также немецкие Glas 700, S1004 и S1204.

Похожие дополнительные продольные рычаги имелись в передней подвеске первого «Мерседеса» S-класса, но пружины располагались всё же традиционно — в вертикальном положении между кузовом и нижними поперечными рычагами, а сами небольшие продольные рычажки служили только для улучшения кинематики.

На двойных продольных рычагах

В этой подвеске с каждой стороны имеется по два продольных рычага. Как правило такая подвеска применялась на передней оси сравнительно малоскоростных заднемоторных автомобилей — характерными примерами её использования являются «Фольксваген Жук » и первые поколения «Фольксваген Транспортер», ранние модели спорткаров «Porsche », а также мотоколяска С-3Д и «Запорожец ».

Все они имели по сути общую конструкцию (так называемая «система Порше», в честь изобретателя) — в качестве упругих элементов применялись расположенные друг над другом поперечные торсионные валы, соединяющие пару рычагов, причём торсионы были заключены в образовывавшие поперечину подвески трубы (у поздних моделей «Запорожца» помимо торсионов в качестве дополнительных упругих элементов применялись также цилиндрические витые пружины, расположенные вокруг амортизаторов).

Главным преимуществом такой подвески является большая компактность в продольном и вертикальном направлениях. Кроме того, поперечина подвески расположена далеко впереди оси передних колёс, благодаря чему появляется возможность сильно вынести салон вперёд, разместив ноги водителя и переднего пассажира между арками передних колёс, что позволяло существенно сократить длину заднемоторного автомобиля. При этом, однако, расположенный спереди багажник оказывался весьма скромным по объёму, именно из-за вынесенной далеко вперёд поперечины подвески.

С точки зрения кинематики эта подвеска несовершенна: в ней происходят хотя и меньшие по сравнению с одинарными продольными рычагами, но всё же существенные изменения колёсной базы при ходах отбоя и сжатия, и так же присутствует сильное изменение развала колёс при кренах кузова. К этому следует добавить, что рычаги в ней должны воспринимать большие изгибающие и крутильные нагрузки со стороны как вертикальных, так и боковых сил, что заставляет делать их достаточно массивными.

На двойных поперечных рычагах (параллелограмная)

В этой подвеске с каждой стороны автомобиля расположены два поперечных рычага, внутренние концы которых подвижно закреплены на кузове, поперечине или раме, а внешние соединены со стойкой, несущей колесо — как правило поворотной в передней подвеске и неповоротной в задней.

Обычно верхние рычаги короче нижних, что обеспечивает выгодное с точки зрения кинематики изменение развала колёс в сторону большего отрицательного при ходе сжатия подвески. Рычаги могут быть как параллельны друг другу, так и находиться друг относительно друга под определённым углом в продольной и поперечной плоскостях. Наконец, один из рычагов или они оба могут быть заменены поперечной рессорой (о таком типе подвески см. ниже).

Фундаментальное преимущество такой подвески — возможность для проектировщика путём выбора определённой геометрии рычагов жёстко задать все основные установочные параметры подвески — изменение развала колёс и колеи при ходах сжатия и отбоя, высоту продольного и поперечного центров крена, и так далее. Кроме того, такая подвеска нередко полностью монтируется на крепящейся к кузову или раме поперечине, и таким образом представляет собой отдельный агрегат, который может быть целиком демонтирован с автомобиля для ремонта или замены.

С точки зрения кинематики и управляемости двойные поперечные рычаги считаются наиболее совершенным типом направляющего аппарата, что обуславливает очень широкое распространение такой подвески на спортивных и гоночных автомобилях. В частности, все современные болиды «Формулы-1» имеют именно такую подвеску как спереди, так и сзади. Большинство спортивных автомобилей и представительских седанов в наши дни также используют этот тип подвески на обеих осях.

Если подвеска на поперечных рычагах используется для подрессоривания поворотных колёс, её конструкция должна обеспечивать их поворот на необходимые углы. Для этого либо саму соединяющую рычаги стойку выполняют поворотной, используя для её соединения с рычагами специальные шаровые шарниры с двумя степенями свободы (их часто называют «шаровые опоры», но на самом деле опорой из них является только нижний шарнир, на который стойка действительно опирается ), либо стойка выполняется неповоротной и качается на обычных цилиндрических шарнирах с одной степенью свободы (например, резьбовых втулках), а поворот колёс обеспечивается за счёт вращающегося в подшипниках вертикального стержня — шкво́рня , играющего роль реально существующей оси поворота колёс.

Даже если в подвеске конструктивно отсутствуют шкворни, и стойка выполнена поворотной на шаровых шарнирах — всё равно часто говорят о шкворне («виртуальном») как оси поворота колёс, а также об углах его наклона — продольном («кастер») и поперечном.

В настоящее время шкворни используются как правило в подвесках грузовиков, автобусов, тяжёлых пикапов и внедорожников, а в подвесках легковых автомобилей при необходимости обеспечения поворота колёс применяются стойки с шаровыми шарнирами, так как они не требуют частой смазки.

Пружинные

Передняя подвеска на двойных поперечных рычагах.

Задняя подвеска автомобилей «Ягуар» (1961-1996 годы), в которой роль верхних рычагов играют полуоси.

Классический вариант передней независимой подвески для легковых автомобилей. В качестве упругого элемента используются винтовые пружины, как правило расположенные между рычагами, реже — вынесенные в пространство над верхним рычагом и опирающиеся на брызговик крыла, как в подвеске «Макферсон».

Главное преимущество — возможность задать за счёт геометрии рычагов требуемое минимальное изменение развала и колеи колёс в ходе работы подвески.

Появилась в тридцатых годах и быстро стала основным типом передней подвески на легковых автомобилях. До распространения в семидесятых-восьмидесятых годах менее удачной с точки зрения геометрических параметров и кинематики, но дешёвой и компактной подвески «Макферсон » этот тип для передней подвески легковых автомобилей использовался чаще всего.

Торсионные

В качестве упругих элементов используются продольно расположенные торсионы — работающие на скручивание стержни. Как правило торсионы крепятся к нижним рычагам.

Торсионы могут располагаться как продольно (в этом случае они служат одновременно и осями рычагов), так и поперечно (во втором случае каждый из них может быть уподоблен принципу действия стабилизатору поперечной устойчивости в традиционной подвеске, с той разницей что поперечные торсионы имеют с одной стороны неподвижное крепление, а стабилизатор закреплён лишь на рычагах подвески, в точках же крепления к раме или кузову он может свободно проворачиваться, поэтому стабилизатор и не работает при сжатии или отбое подвески одновременно с двух сторон — только при разноимённом ходе противоположных колёс)

Такая передняя подвеска использовалась на многих автомобилях фирм Packard , Chrysler и Fiat начиная с пятидесятых годов, советских легковых ЗиЛ и некоторых моделях французской фирмы Simca , созданных в годы сотрудничества с «Крайслером» (например Simca 1307).

Характеризуется высокой плавностью хода, компактностью (что например позволило на «Симке» разместить между рычагами приводы передних колёс).

Рессорные

В этой подвеске в качестве упругого элемента используются поперечные рессоры: одна, две, очень редко — более двух, при сохранении общей схемы.

Поперечная рессора может выступать в качестве одного из рычагов параллелограмной подвески (как правило верхнего) или даже обоих рычагов (как показано на иллюстрации). В этом случае из-за намного большей податливости рессоры в продольном и поперечном направлениях по сравнению с рычагами на резьбовых или резинометаллических шарнирах (сайлент-блоках) геометрия подвески сильно меняется в ходе её работы, что отрицательно сказывается на управляемости автомобиля. Поэтому подвеска с двумя поперечными рессорами или с поперечной рессорой снизу и рычагами сверху широко применялась лишь до пятидесятых годов, а впоследствии — только на лёгких заднемоторных автомобилях с относительно малонагруженным передком (например Fiat 600). Подвеска с двумя поперечными рессорами иногда применялась также на тракторах и малоскосростной сельскохозяйственной технике благодаря своей дешевизне и простоте (показано на иллюстрации) . Рессор могло быть и четыре — две сверху, две снизу. В этом случае несколько снижались продольная податливость подвески и устранялось закручивание нижней рессоры про разгоне и торможении.

Поперечная рессора может быть закреплена в двух точках или в одной. Жёстко закреплённая в одной точке (центрально) поперечная рессора обладает меньшей податливостью в поперечном направлении (меньше изменение колеи при работе подвески), но большей в продольном по сравнению с закреплённой в двух точках (больше продольное смещение колеса и закручивание расположенной снизу рессоры при разгоне и торможении). Она работает как две отдельные полурессоры, каждый из которых заменяет один поперечный рычаг. Эластично закреплённая в двух точках поперечная рессора также заменяет два поперечных рычага, но при этом их работа оказывается связанной — часть рессоры, расположенная между креплениями, работает как стабилизатор поперечной устойчивости , зачастую вообще исключая его из конструкции подвески. Во втором случае подвеска является независимой лишь до определенного предела, так как приложение существенного усилия к колёсам одной стороны оказывается влияние на колёса противоположной.

Таким образом, рессора с креплением в двух точках более целесообразна для дорожных автомобилей, заменяя не только пару рычагов, но и стабилизатор поперечной устойчивости, — в то время, как поперечная рессора с центральной заделкой наиболее пригодна для использования в подвеске внедорожной техники, для которой критична независимая работа подвески слева и справа, что способствует улучшению проходимости. Именно по этим соображениям она применена в подвесках западногерманского лёгкого военного вездехода

Подвеска любого современного автомобиля – это особый элемент, служащий переходным звеном между дорогой и кузовом. И сюда входят не только передние и задние мосты и колёса, но и целая совокупность механизмов, деталей, пружин и различных узлов.

Чтобы провести профессиональный ремонт, автомобилисту необходимо знать, из чего состоит подвеска автомобиля. В этом случае он сможет быстро обнаружить неисправность, провести замену детали или провести отладку.

Основные функции подвески

Подвеска любого современного автомобиля призвана выполнять несколько основных функций:

1. Соединение мостов и колёс с основной несущей системой – рамой и кузовом.
2. Передача крутящего момента от двигателя и основной несущей силы.
3. Обеспечение необходимой плавности хода.
4. Сглаживание дорожных неровностей.

Все производители работают над повышением эффективности, надёжности и прочности подвески, внедряя более продвинутые решения.

Разновидности подвесок

Классические автомобильные подвески уже давно ушли в прошлое. Сейчас такие системы стали более сложными. Выделяют две основных разновидности:

Подавляющее большинство легковушек оснащается независимой подвеской. Она позволяет добиться большего комфорта и безопасности. Суть такой конструкции заключается в том, что колеса, располагающиеся на одной оси, никак жестко не связаны друг с другом. Благодаря этому, когда одно колесо наезжает на какую-то неровность, другое не меняет своего положения.

В случае с зависимой подвеской колёса соединяются жёсткой балкой и представляют собой фактически монолитную конструкцию. В результате этого пара движется синхронно, что не очень удобно.

Основные группы элементов

Как уже было сказано, современная подвеска – это сложная система, где каждый элемент выполняет свою задачу, причем функций у каждой детали, узла или агрегата может быть сразу несколько. Все элементы перечислить очень трудно, поэтому специалисты обычно выделяют некие группы:

1. Элементы, обеспечивающие упругость.
2. Направляющие элементы.
3. Амортизирующие элементы.

Для чего предназначается каждая из групп

Упругие элементы предназначаются для сглаживания вертикальных сил, возникающих из-за неровностей дороги. Направляющие элементы отвечают непосредственно за связь с несущей системой. гасят любые колебания и обеспечивают комфортность езды.

Основным упругим элементом являются рессоры . Они смягчают удары, колебания и негативные вибрации. Рессора – это большая и мощная пружина, отличающаяся высокой сопротивляемостью.

Одним из основных элементов подвески являются амортизаторы, выполняющие гасящие функции. Они состоят из:

• верхней и нижней проушин, предназначенных для крепления всего амортизатора;
• защитного кожуха;
• цилиндра;
• штока;
• поршня с клапанами.

Гашение колебаний происходит в результате воздействия силы сопротивления, возникающих при перетекании жидкости или газа из одной ёмкости в другую.

Ещё одной важной составляющей является стабилизатор поперечной устойчивости. Он необходим для повышения безопасности. Благодаря ему автомобиль во время движения на больших скоростях не так сильно отклоняется в стороны.

Подвеска играет ключевую роль в определении ходовых качеств легкового автомобиля. Многие производители стараются подобрать качественные детали и серьёзно подходят к вопросам оснащения. Нередко производители используют подвески той или иной компании, которая уже давно заявила о себе и доказала свою надёжность.

Видео

Посмотрите видео, в котором проводится обзор подвески на примере Nissan Almera G15:

сли вы хотя бы раз имели сомнительное удовольствие прокатиться по дороге на обычной телеге, запряжённой лошадью, вы прекрасно представляете, что это такое – езда без подвески. А ведь чем выше скорость, тем больше трясёт! Подвеска автомобиля была разработана не только для того, чтобы соединять кузов и колёса, но и для того, чтобы езда была комфортной.

Хотя назначение у всех подвесок совершенно одинаковое, они различаются по конструкции. Основные разновидности конструкций для легковых автомобилей мы с вами рассмотрим в этой статье.

Типы подвесок автомобиля

По особенностям конструкции все виды подвесок разделяют на два основных типа: зависимые и независимые .

Зависимая подвеска авто жёстко соединяет оба колеса оси. Таким образом, перемещение одного колеса влечёт за собой перемещение второго.

Независимая подвеска устроена сложнее. Колёса в такой подвеске перемещаются независимо друг от друга, и таким образом плавность хода автомобиля повышается.

Передние и задние подвески

Передние подвески автомобилей несут большую нагрузку – как в прямом, так и переносном смысле. На неё приходится основной вес автомобиля, а также и основная задача повышения плавности хода. Функция передней подвески – плавность хода без тряски и раскачивания кузова, комфорт водителя и пассажиров, безопасность движения, снижение вибраций и лишнего трения между деталями автомобиля. Таким образом, виды передней подвески автомобиля обычно относятся к независимому типу.

Нагрузка на заднюю подвеску не так велика. Задние колёса большинства моделей авто не изменяют угла поворота, не удерживают большого веса точных деталей, от них плавность хода зависит в меньшей степени. Поэтому в большинстве автомобилей используются зависимые или полунезависимые типы задней подвески.

Виды подвесок легковых автомобилей

Конструкция автомобиля за всё время его существования изменялась. Естественно, изобретались и новые виды подвески автомобиля. На данный момент насчитывается около 15 основных видов зависимых и независимых подвесок, и это не считая подвидов и вариаций!

Между тем, в современном автомобилестроении используются далеко не все из них. Мы расскажем вам о наиболее распространённых видах подвесок автомобилей.

Один из самых популярных видов – это подвеска Макферсона. Её конструкция проста и надёжна. Эта конструкция имеет в составе один рычаг, пружинно-амортизаторную стойку и стабилизатор поперечной устойчивости. Подвеска Макферсона применяется в подавляющем большинстве автомобилей малой и средней ценовой категории в качестве передней подвески.

Двухрычажная подвеска также относится к распространённым типам. Её конструкция проста, надёжна, хотя и несколько массивна. Она состоит из двух рычагов, внутренние концы которых закреплены на кузове, а внешние – на стойке колеса. Оба конца подвески закреплены подвижно, и представляют собою параллелограмм. Двухрычажных подвесок существует несколько разновидностей, и эти виды подвески автомобиля считаются на данный момент наиболее совершенными. Двухрычажными подвесками снабжаются спортивные автомобили, седаны представительского класса, пикапы и внедорожники.

Многорычажные подвески

Многорычажные подвески являются одной из усовершенствованных разновидностей двухрычажной подвески. Многорычажная обычно используется в качестве задней подвески на заднеприводных автомобилях современного производства. Кроме того, виды передних подвесок современных представительских и спортивных автомобилей нередко базируются на основе многорычажной конструкции – это так называемые подвески на пространственных рычагах. Основное достоинство многорычажной подвески – это высокая плавность хода, прекрасная управляемость и низкий уровень шума. Но при этом она слишком сложна и громоздка.

Торсионная подвеска завершает наш обзор популярных типов подвесок авто. Она также относится к разновидностям двухрычажной подвески. Отличительной особенностью конструкции торсионной подвески являются торсионы – стержни, работающие на скручивание. Торсионные подвески обычно используются в качестве задней подвески современных недорогих автомобилей и авто выпуска восьмидесятых-девяностых годов. Они просты, надёжны, имеют лёгкий вес.

Также вы можете узнать о классификации тормозных систем в нашей статье «Тормозная система автомобиля – классификация, принцип работы, основные неисправности ».

Если вам требуется ремонт подвески , обращайтесь в техцентр «Лига»: низкие цены и высокое качество работ гарантируем!

С непрерывным развитием технологий, современные автомобили с каждым годом становятся все сложнее. Это утверждение касается всех без исключения систем и механизмов, в том числе и подвески транспортного средства. Подвески выпускаемых сегодня автомобилей – это довольно сложное устройство, сочетающее в себе сотни деталей.

Элементами многих автомобильных подвесок управляет компьютер (электронный способ), который фиксирует все показания датчиков и, при необходимости, способен мгновенно изменять характеристики автомобиля. Эволюция подвески, в значительной мере, поспособствовала тому, что мы с Вами можем ездить на более комфортных и безопасных машинах, однако, основные задачи, которые выполняла и выполняет автомобильная подвеска, остались неизменными еще со времен карет и конных экипажей. Давайте же выясним, в чем именно заслуга данных механизмов, и какую роль играет задняя подвеска в жизнедеятельности транспортного средства.

1. Назначение задней подвески

Автомобильной подвеской называют устройство, обеспечивающее упругое сцепление колес машины с несущей конструкцией кузова. Кроме того, подвеска регулирует положение корпуса транспортного средства в процессе движения и способствует уменьшению нагрузки на колеса. В современном автомобильном мире существует большой выбор различных типов автомобильных подвесок, самыми популярными из которых есть пружинные, пневматические, рессорные и

Данный элемент берет участие во всех процессах, которые происходят между дорожным покрытием и автомобилем. Поэтому, все конструктивные изменения и усовершенствования устройства подвески, направлялись на улучшение определенных эксплуатационных качеств, к которым прежде всего относятся:

Комфортные условия передвижения. Представьте себе, что Вы едете в соседний город на карете с деревянными колесами, каково Ваше чувство? Понятное дело, что преодолеть несколько сотен километров на современном автомобиле куда более приятно, даже несмотря на качество теперешних дорог, которые в отдельных местах, кажется, не менялись со времен тех самых конных экипажей. Именно благодаря функционированию подвески, стало возможным добиться оптимальной плавности передвижения, устранения лишних колебаний кузова и толчков от неровностей дороги.

Уровень управляемости автомобиля, характеризующийся правильной реакцией колес на «команды» рулевого колеса. А ведь возможность менять направление (поворачивать), также появилась благодаря подвеске (если быть конкретнее, то передней). Особую актуальность, точность и удобство маневрирования, приобрели с началом роста скоростей: чем выше становится скорость, тем сильнее меняется поведение транспортного средства при повороте руля.

Безопасность пассажиров транспортного средства. В конструкцию , входят одни из самых активно подвижных деталей машины, а значит, безопасность передвижения напрямую зависит от ее характеристик.

В основном, подвеска переднеприводных автомобилей — полунезависимая и находится на задних колесах, располагаясь на эластичной «П» образной балке. Тоесть, она состоит из двух продольных рычагов, один из концов которых закреплен на кузове, а на втором размещены колеса. Продольные рычаги соединяются между собой поперечной балкой, что и предает подвеске вид буквы «П». Данный тип задней подвески имеет самую оптимальную кинематику колес, при чем, обладает компактностью и простотой, однако, ее конструкция не позволяет передавать крутящий момент на задние колеса, поэтому полунезависимый вариант задней подвески применяется на большинстве переднеприводных автомобилей.

Он имеет следующие преимущества:

— простую конструкцию;

Высокий уровень жесткости в поперечном направлении;

Небольшую массу;

Возможность изменения характеристик в следствии изменений поперечного сечения балки.

Однако, как любая система, полунезависимая подвеска имеет и некоторые недостатки, выражающиеся в неоптимальном изменении развала колес и особых требованиях к геометрическим показателям днища кузова в местах крепления.

Как правило, устройство задней подвески всегда проще передней. На основной массе автомобилей, задние колеса не способны менять угол поворота, а это значит, что конструктивная сторона задней подвески должна предусматривать лишь вертикальное перемещение колеса.

Однако, состояние задней подвески прямо влияет на безопасность движения транспортного средства и на комфортность управления им. Поэтому, стоит помнить, что от регулярной диагностики задней подвески и от своевременного проведения ремонта ее деталей, зависит, сможете ли Вы избежать более серьезных проблем в дальнейшем. Иногда, это касается даже сохранности жизней водителя и пассажиров.

Кроме полунезависимой подвески, в недорогих моделях автомобилей, часто используется зависимая задняя подвеска. В этом варианте, колеса между собой соединяются посредством балки заднего моста, которая, в свою очередь, крепится к автомобильному кузову продольными рычагами. Если на заднюю часть автомобиля с таким типом подвески оказать повышенную нагрузку, то могут появится незначительные нарушения плавности хода и легкие вибрации. Это считается главным недостатком зависимой задней подвески.

2. Виды задней подвески и принцип их работы

Задняя подвеска автомобилей имеет довольно широкий вариативный ряд, но сейчас мы рассмотрим только наиболее распространенные и известные его виды. Подвеска «Де Дион». Данный вид задней подвески был изобретен больше столетия назад, однако, успешно используется и в наше время. В тех случаях, когда из-за финансового вопроса или компоновочных соображений инженерам приходится отказываться от независимых подвесок, старая система «де Дион», приходится как нельзя кстати. Ее конструкция имеет следующий вид: картер главной передачи крепится к поперечной балке рамы или к кузову, а привод колес выполняется при помощи полуосей, размещенных на шарнирах. Соединение колес между собой осуществляется с помощью балки.

Технически, подвеска считается зависимой, но благодаря креплению массивной главной передачи (крепится отдельно от моста), неподрессоренная масса значительно снижается. Со временем, непрерывное желание инженеров избавить задний мост от лишней нагрузки, привело к усовершенствованию конструкции и в наше время мы можем наблюдать как зависимый ее вариант, так и независимый. Так, к примеру, в автомобиле Mercedes R-класса, инженеры смогли успешно объединить достоинства различных схем: корпус главной передачи оказался закрепленным на подрамнике; колеса — подвешенными на пяти рычагах и приводящимися в движение при помощи качающихся полуосей; а роль упругих элементов, в такой конструкции, выполняют пневматические стойки.

Зависимая подвеска является ровесницей всего автомобилестроения, которая вместе с ним, прошла различные этапы совершенствования и успешно дошла до наших дней. Однако, в мире стремительного развития современных технологий, она с каждым годом все больше становится лишь частью истории. Дело в том, что мосты, которые жестко связывают колеса, сегодня используются разве что на классических внедорожниках, к которым относятся такие автомобили как УАЗ, Jeep или Nissan Patrol. Еще реже, их можно встретить на легковых автомобилях отечественного производства, разработанных более полувека назад (Волгах или Жигулях).

Основной минус применения подвески этого типа очевиден: исходя из конструкции, перемещение одного колеса передается и другому, в результате чего появляются резонансные колебания колес в поперечной плоскости (так называемый эффект «Шимми»), что не только вредит комфорту, но и существенно сказывается на управляемости транспортного средства.

Гидропневматическая подвеска. Задний вариант такого устройства аналогичен переднему и обозначает вид автомобильной подвески, в работе которой используются упругие элементы гидропневматического типа. Родоначальником такой системы стала компания Citroen, впервые применившая ее на своих автомобилях еще в далеком 1954 году. Результатом ее дальнейших разработок являются активные подвески Hydractive, использующиеся французской компанией и по сей день. Первое поколение (Hydractive 1) появились в 1989 году. Принцип работы и конструкция таких устройств следующая: когда гидропневматические цилиндры нагнетают жидкость в упругие элементы (сферы), гидроэлектронный блок контролирует ее количество и давление.

Между цилиндрами и упругими элементами располагается амортизационный клапан, через который, при возникновении колебаний кузова, проходит жидкость, способствующая их затуханию. При мягком режиме, все гидропневматические упругие элементы объединяются между собой, а объем газа находится на максимальном уровне. Давление в сферах поддерживается в рамках необходимых показателей и крены машины (ее отклонения от вертикального положения при езде, чаще всего, вызванное неровностями дороги) компенсируются.

Когда появляется необходимость активации жесткого режима подвески, напряжение подается системой управления автоматическим путем, после чего, стойки передней подвески, цилиндры и дополнительные упругие элементы (размещены на регуляторах жесткости), по отношению друг к другу, оказываются в изолированном положении. Когда транспортное средство поворачивает, может меняться жесткость отдельной сферы, в то время как при прямолинейном движении, изменения касаются всей системы.

Многорычажная подвеска. Первый серийный автомобиль с многорычажной подвеской, увидел мир в 1961 году и это был Jaguar E-type. Со временем, полученный успех решили закрепить применением данного типа и на передней оси автомобиля (например, отдельные модели Audi). Использование многорычажной подвески обеспечивает автомобилю невероятную плавность движения, отличную управляемость, а заодно способствует снижению шума.

Начиная с 1980-х годов, инженеры компании Mercedes Benz, вместо пары сдвоенных, стали применять на своих автомобилях пять раздельных рычагов: два из них держат колесо, а остальные три обеспечивают ему необходимое положение в вертикальной и горизонтальной плоскостях. В сравнении с более простой двухрычажной подвеской, многорычажный вариант просто находка для максимально удачной компоновки узлов и агрегатов. Более того, имея возможность менять размеры и форму рычагов, можно намного точнее устанавливать необходимые характеристики подвески, а благодаря эластокинематике (законам кинематики любой подвески, которая имеет в своем составе эластические элементы) задняя подвеска обладает еще и подруливающим эффектом на поворотах.

Как правило, оценивая подвеску транспортного средства, большинство автолюбителей, в первую очередь, обращают свое внимание на такие ее свойства как уровень управляемости, комфортность, и устойчивость (в зависимости от приоритетов последовательность может быть другой). Поэтому, им абсолютно все равно, какой тип подвески установлен на их автомобиле и какая у него конструкция, главное, чтоб он просто соответствовал всем необходимым требованиям.

В принципе, оно и правильно, ведь выбор типа подвески, расчет ее геометрических параметров и технических возможностей отдельных составляющих – это задача инженеров. При разработке и конструировании, транспортное средство проходит массу всевозможных расчетов, тестов и испытаний, а значит, подвеска стандартного автомобиля уже обладает оптимальными потребительскими характеристиками, удовлетворяющими требования большинства клиентов.

3. Стабилизатор торсионного типа

Современные легковые автомобили могут оборудоваться одним из двух основных видов стабилизаторов – рычажным или торсионным. Рычажные стабилизаторы (часто называемые «реактивными тягами») имеют вид полой трубы, на концах которой размещены крепления с сайлентблоками (являют собой резинометаллические шарниры). Они устанавливаются между креплениями кулака с одной стороны и посадочным местом на кузове с другой. Из-за жесткой фиксации и пружин, установка стабилизатора позволяет создать некий треугольник, сторонами которого есть амортизатор (пружина), мост (балка) и, соответственно, сам стабилизатор.

Торсионный стабилизатор выступает основной частью автомобильной подвески, соединяющей колеса при помощи торсионного элемента. На сегодняшний день, многие автовладельцы считают торсионный стабилизатор практически незаменимым элементом разных видов подвесок легковых машин. Его крепление может выполнятся как на передних, так и на задних осях транспортных средств, однако, на автомобилях, где в роли задней подвески выступает балка, стабилизатор не применяется, а выполнением его функций занимается сама подвеска.

С технической стороны вопроса, стабилизатор – это стержень с круглым сечением, по форме напоминающий букву «П». Обычно, он изготавливается из хорошо обработанной пружинной стали и размещается под кузовом в горизонтальном направлении (поперек). К кузову, деталь крепится в двух местах, а для фиксации используются резиновые втулки, способствующие ее вращению.

Как правило, форма торсионного стабилизатора учитывает размещение всех автомобильных агрегатов, расположенных под днищем кузова. Когда на одной из сторон автомобиля между днищем кузова и нижней частью подвески меняется расстояние, размещение креплений стабилизатора несколько смещается, что вызывает изгиб торсиона. Чем существеннее разница высот, тем сильнее идет сопротивление торсиона, благодаря чему стабилизирующий эффект отличается большей плавностью (по сравнению с рычажным стабилизатором). Поэтому, чаще всего, его устанавливают на переднюю подвеску.

Не игнорируйте эти 5 общих признаков проблем с подвеской | Автомобильные удары и предупреждающие знаки о стойках | Неисправности автомобиля, вызванные неисправностью подвески

Диагностика наиболее распространенных симптомов отказа подвески

Проблемы с подвеской бывает сложно диагностировать. Обычно симптомы довольно легко определить, но источник проблемы определяется другим животным. Неисправные или изношенные амортизаторы, стойки, пружины, рулевые тяги или шаровые шарниры могут нанести ущерб вашему автомобилю и сделать его небезопасным для вождения.

Износ является проблемой только в том случае, если вы активно игнорируете проблему и позволяете своему автомобилю врезаться в землю! Обратите внимание на то, как управляется ваш автомобиль и что вы слышите, и сразу же решайте проблемы по мере их возникновения.

Сэкономьте БОЛЬШЕ на замене подвески на бывшие в употреблении детали подвески

У нас обширный выбор подержанных автозапчастей, так что, скорее всего, у нас есть детали подвески, которые вам нужны. Узнайте больше о наших бывших в употреблении деталях подвески или свяжитесь с нами, чтобы узнать, что у нас есть в наличии!

Свяжитесь с нами для замены подвески!

Редко ты избежишь аварии без повреждений

Даже малейший изгиб крыльев может иметь неприятный эффект домино для здоровья вашего автомобиля или грузовика.Ужасно медленное столкновение на перекрестке с четырьмя путями все равно может привести к повреждению вашей подвески. Возможно, он не выскочит на вас, но небольшие начальные признаки могут в будущем перерасти в серьезные проблемы с эвакуатором на обочине шоссе. Вы не можете игнорировать это.

Прочтите, чтобы узнать о некоторых из наиболее распространенных симптомов проблем с деталями подвески вашего автомобиля, особенно после аварии.

1. Отклонение в сторону во время вождения

Недокачанная шина — частая причина буксировки вашего автомобиля, и эту проблему легко устранить.

Движение влево или вправо — наиболее частый признак проблем с подвеской. Это также может быть одной из самых сложных проблем для диагностики без помощи профессионала. Шины необходимо точно выровнять по схождению, повороту и развалу. Плохая центровка означает неравномерный износ шин, раздражающее тяговое усилие, постоянную борьбу с рулевым колесом и даже уменьшение расхода бензина. Ваш автомобиль тянет по любому количеству причин:

• Неравномерное давление в шинах
• Неравномерный износ шин
• Плохое выравнивание
• Плохая рулевая тяга или рулевая рейка
• Заедание тормозного суппорта

Если вы пролетите через выбоину или перелезете через бордюр или два, ваше выравнивание может выйти из строя.Внезапные изменения мировоззрения не происходят волшебным образом. Что-то сломалось. Это может быть сломанная пружина или поперечный рычаг.

Может быть, проблема просто в шинах

Иногда для устранения проблемы достаточно просто накачать недостаточно накачанную шину или повернуть шины. В других случаях это может быть связано с несколькими часами работы в магазине и полной заменой ключевых компонентов подвески. В любом случае, , игнорируя эту проблему, только ухудшает положение . Само себя не исправить.

Спуститесь к нашему выбору и потяните на свалку возле Милуоки, чтобы найти подержанную сменную шину с правильными характеристиками, если у вас есть шина с чрезмерным износом или шина, которая не удерживает воздух.

Прежде чем покупать шины, научитесь определять размер шин, чтобы точно знать, что вы ищете.

К началу

2. Ощущать каждую неровность дороги

Неровная поездка — явный признак того, что ваши амортизаторы или стойки могут быть изношены и нуждаются в замене. Когда каждая неровность дороги заставляет вашу машину подпрыгивать, у вас проблемы с подвеской, и вам нужно ее проверить.

Попробуйте выполнить тест на отскок — когда ваша машина припаркована, перенесите весь свой вес на переднюю часть, отпустите и посмотрите, как автомобиль реагирует.Если он отскакивает назад и вперед 3 или более раз, амортизаторы и / или стойки изношены и нуждаются в замене.

Изношенные амортизаторы — большие проблемы

Амортизаторы, как и следует из названия, являются главной причиной того, что ваша машина кажется более «ухабистой», чем когда-либо. Они созданы для того, чтобы ваши шины оставались на дороге. Когда они этого не сделают, машина будет подпрыгивать повсюду. В амортизаторах есть жидкость, которая гасит отскок. Когда они протекают, их характеристики ухудшаются, и в конечном итоге поглотители выходят из строя.

Не считайте изношенную пружину для листьев

Листовые рессоры иногда могут вызывать проблемы с чрезмерным отскоком. Вы можете дважды проверить возможность поломки листовой рессоры, проверив, не откидывается ли автомобиль или грузовик назад в стоячем положении. Многие грузовики спроектированы так, чтобы их можно было опустить носом вниз, чтобы нести дополнительный вес сзади. Если ваш пикап сидит ровно, это может быть дополнительным доказательством проблемы с листовой рессорой.

Даже малейшее повреждение в результате аварии может вызвать утечку электрошока и привести к необратимому повреждению, не подлежащему ремонту.Проверь это.

К началу

3. В одном углу автомобиля сидит низко

Небольшие косметические повреждения в результате незначительной аварии не исключают повреждения подвески.

Когда ваша машина стоит на ровной поверхности, но один угол ниже других, скорее всего, у вас повреждена пружина. Вы можете услышать лязг при прохождении неровностей, и это может затруднить прохождение поворотов, потому что поврежденная пружина не выдерживает вес.

Взаимосвязь между амортизатором и пружиной является основным источником этой проблемы. Раздутый шок может вызвать чрезмерное сжатие пружины и снижение высоты сидения. Раздутый амортизатор не оказывает прямого влияния на высоту, но из-за него автомобиль плохо реагирует на плохие дорожные условия.

Испытание пружины нажатием на ствол

Самый простой способ диагностировать проблемы с пружиной — это надавить на багажник легкового или грузового автомобиля, отпустить и послушать, как реагирует подвеска.Если вы слышите скрип или визг, у вас определенно проблема с подвеской с амортизаторами, пружинами, втулками или связанными с ними деталями.

Даже малейшая потеря высоты в одном или нескольких углах транспортного средства может указывать на утечку или отказ ваших амортизаторов или пружин. Не ждите, пока ваша машина будет тащиться по шоссе, прежде чем ее осмотрят.

К началу

4. Импульс заставляет вашу машину нырять, отклоняться назад или катиться

Амортизаторы или стойки могут нуждаться в замене, если вы заметили следующие проблемы:

• Ваша машина «ныряет» при торможении (наклоняется вперед).
• Ваш автомобиль «катается» в сторону при прохождении поворота (наклоняется из стороны в сторону).
• Ваша машина при разгоне «садится» на корточки (наклоняется назад).

Конечно, при экстремальной управляемости это может произойти в автомобиле с совершенно новой системой подвески. Мы говорим о повседневных дорожных ситуациях. Вы не должны наклоняться вперед для обычной остановки на пригородном перекрестке.

К началу

5.Сложное рулевое управление

Не надейтесь избежать подобных повреждений без серьезных повреждений подвески.

Если вы обнаружите, что рулевое управление особенно затруднено, особенно при медленном движении, возможно, что-то не так с вашей подвеской. Иногда может казаться, что рулевое управление «буксует», когда вы поворачиваете руль или держите его в повернутом положении. Любое количество компонентов в вашей системе рулевого управления с усилителем может быть источником этих проблем, в том числе:

• Жидкость рулевого управления с низким усилителем
• Изношенный или ослабленный ремень гидроусилителя руля
• Неисправен насос гидроусилителя руля
• Негерметичная рулевая рейка с гидроусилителем
• Изношены сайлентблоки поперечного рычага

К началу

Верфь в Милуоки-Район предоставляет бывшие в употреблении детали подвески

Основная причина, по которой люди откладывают дела на потом, когда они чувствуют что-то забавное или видят лампочку «проверьте двигатель», — это стоимость ремонта.Замена изношенных амортизаторов, стоек или шаровых шарниров на новые оригинальные запчасти может быть очень дорогой, особенно для редких моделей.

Sturtevant Auto предоставляет бывшие в употреблении детали подвески для легковых и грузовых автомобилей Ford, Chrysler, Chevrolet и многих других отечественных и импортных производителей автомобилей. На нашей свалке площадью 11 акров полно подержанных деталей автомобильной подвески, идеально подходящих для использования, что дает вам более экономичную альтернативу оплате новых запасных частей.

У нас есть огромный выбор подержанных деталей подвески для большинства автопроизводителей:

Ассортимент подержанных автозапчастей со свалки Стертеванта

Помимо деталей подвески, Sturtevant Auto предлагает множество других подержанных автозапчастей.Наши доступные цены и ассортимент запчастей делают нас надежным продавцом подержанных автозапчастей в районе Милуоки. Нужна конкретная деталь? Наш инвентарь постоянно меняется на — позвоните нам перед визитом!

Свяжитесь с нами сегодня!

ЗАПЧАСТИ ПО ДЕШЕВУ:

Не подлежит ремонту? Мы возьмем ваш мусор за наличные

Не позволяйте вашей подвеске изнашиваться и ломаться до такой степени, что ваша машина почти полностью сломается.В конце концов, стоимость ремонта выходит из-под контроля, и покупка совершенно нового автомобиля становится более разумной. Распознайте симптомы и отремонтируйте неисправные детали .

Однако, если ваш автомобиль приходит в негодность или поврежден в результате аварии, будьте уверены, Sturtevant Auto купит у вас старье по цене, которую вы можете получить только у нас. Никакая другая площадка для утилизации отходов в районе Милуоки не придает более высокой ценности суммированным автомобилям — мы хотим, чтобы ваш старомодный автомобиль был так же сильно, как вы хотите от него избавиться.

Независимо от состояния вашего автомобиля, мы его возьмем, даже если это так…

Свяжитесь со специалистами по утилизации в районе Милуоки в компании Sturtevant Auto сегодня, чтобы получить большой объем информации о бывших в употреблении деталях подвески.

Признаков повреждения подвески

Лучше отремонтировать подвеску, прежде чем она получит дальнейшее повреждение. Если вы заметили что-либо из перечисленного ниже, вы можете сказать, что ваша отстранение является плохим. Dave’s Auto Repair, LLC может отремонтировать подвеску вашего автомобиля, так что пока не паникуйте. Принесите свой автомобиль, грузовик или внедорожник на осмотр, чтобы мы смогли найти проблему и порекомендовать лучший способ ее устранения.Вот признаки того, что ваша подвеска повреждена.

Если вам кажется, что вы ведете автомобиль с квадратными колесами, ваша подвеска может быть повреждена. Обычно супер ухабистая поездка вызывается стойками и / или ударами. Эти детали подвески предназначены для поглощения неровностей дороги, но если вы чувствуете каждую из них, они, вероятно, изношены и нуждаются в замене.

Стойки и амортизаторы также сохраняют устойчивость вашего автомобиля, грузовика или внедорожника при остановке, трогании с места и повороте.Вы не должны чувствовать, как ваш автомобиль раскачивается вперед, назад или вбок, когда вы делаете что-либо из этого. Если вы это сделаете, это еще один признак того, что пора заменить амортизаторы и стойки. Они больше не могут стабилизировать движение.

Если вы опускали автомобиль, рама может казаться затонувшей. Если вы этого не сделали или если вы заметили, что ваш автомобиль наклоняется к одной шине, когда он припаркован, вы, вероятно, сломали пружину подвески или пружины.Грохочущие звуки также указывают на то, что у вас что-то сломалось под кузовом автомобиля.

Подвеска вашего автомобиля включает в себя колеса, и если они не сбалансированы или не выровнены должным образом, протектор шины будет изнашиваться в виде пятен, гребешков или пятен. Неравномерный износ шин также может указывать на то, что подвеска вашего автомобиля неравномерно выдерживает вес, что может указывать на множество проблем.

Если из ваших амортизаторов вытекает жидкость, они будут маслянистыми.Возьмите фонарик и посветите им на амортизаторы под колесами. Вы видите масло? Прикоснитесь к шокам. Если вы чувствуете масло, вам необходимо заменить амортизаторы. Из них не вытекает жидкость, пока они не износятся и не перестанут выполнять свою работу должным образом.

Наконец, вы можете проверить свою подвеску, если у вас возникли какие-либо из перечисленных выше признаков неисправности. Несколько раз надавите на передок автомобиля изо всех сил, а затем отпустите. Если ваш автомобиль подпрыгивает более нескольких раз, ваши стойки изношены.Нажмите на заднюю часть, чтобы проверить амортизаторы.

Dave’s Auto Repair, LLC, в Гошене, штат Индиана, может помочь вам с повреждением подвески. Позвоните нам, чтобы назначить встречу. Наш номер 574-534-8872.

Стоимость подвески автомобиля — Ремонт и техническое обслуживание автомобиля

1. www.carbibles.com/suspension_bible.html
2. www.autozone.com/autozone/parts/Suspension-and-Steering/_/N-8r2lb
3. www.jcwhitney.com/suspension -и-шасси / c11298j1s17.jcwx
4. www.bigotires.com/services-category/suspension-and-front-end
5. www.meineke.com/services/steering.aspx
6. www.midas.com/Services/SteeringSuspension/tabid/141/Default .aspx
7. www.sears.com/automotive-chassis-shocks-suspension-shocks/s-1206807530
8. www.ase.com/Landing-Pages/Car-Owners/Find-a-Repair-Shop/Shop-Locator .aspx
9. autorepair.iatn.net/
10. www.consumerreports.org/cro/2012/12/how-to-find-a-great-car-mechanic/index.htm

Подвеска гусеничной тележки: как она работает и как ее регулировать

состоит из нескольких различных компонентов, работающих вместе, и то, как она будет настроена, сильно повлияет на то, как ваш автомобиль движется. Хорошее понимание того, что такое подвеска и как вы можете ее отрегулировать, является ключевым моментом, если вы хотите стать лучшим гонщиком.

Подвеска гусеничного автомобиля представляет собой систему шин, амортизаторов и пружин, соединенных вместе, что помогает сбалансировать комфорт езды с характеристиками и управляемостью автомобиля.

Система подвески обычных автомобилей важна, но в гусеничных автомобилях подвеску нужно настраивать гораздо больше. То, как он настроен, существенно повлияет на управляемость автомобиля, и, поскольку комфорт езды менее важен, его действительно можно использовать для максимизации производительности.

Простое объяснение

Автомобильная подвеска состоит из нескольких различных компонентов, работающих вместе.К ним относятся такие вещи, как пружины и амортизаторы , а также все, что их соединяет. Основная роль подвески в автомобиле заключается в том, чтобы сбалансировать качество езды с характеристиками и управляемостью , и ее можно изменить в пользу любого из них.

Подвеску

можно настроить для более комфортной езды или для максимальной производительности . Первое обычно имеет место в обычных автомобилях, а второе — в гоночных автомобилях .Его можно настроить на свободный или жесткий на , со свободными подвесками, обеспечивающими более мягкую езду, часто более комфортными, и жесткими подвесками, способствующими более высокой производительности, но меньшему комфорту.

Обобщение

Однако это обобщение , поскольку это не просто случай, когда дорожные автомобили имеют как можно более свободную подвеску, а гоночные автомобили — как можно более жесткие. На самом деле это шкала, и регулировка системы между крайностями позволяет многое настраивать.

Подвеску автомобиля можно отрегулировать множеством различных способов, и водители гоночных автомобилей будут настраивать свою подвеску в соответствии со своим стилем вождения . Прежде чем мы рассмотрим различные способы регулировки подвески, давайте кратко рассмотрим различия между подвеской дорожного и гусеничного автомобиля.

Различия между подвеской шоссейных и гусеничных машин

Дорожные и гусеничные автомобили

Подвеска в шоссейном легковых автомобилях настроена так, чтобы обеспечить максимальное качество езды — и, следовательно, обычно комфорт для водителя и пассажиров — при сохранении разумной управляемости.Дорожные автомобили регулярно проезжают по выбоинам и лежачим полицейским, и это может создавать очень неудобные ощущения от вождения. Таким образом, необходимо настроить подвеску, чтобы минимизировать этот дискомфорт.

Обычно это достигается за счет использования относительно рыхлой подвески , а в случае полноприводных автомобилей, которые предназначены для некоторого использования на бездорожье, подвеска часто бывает очень рыхлой, что позволяет двигаться по пересеченной местности. Тем не менее, это все еще должно быть сбалансировано с управляемостью, которую предлагает автомобиль, и поэтому есть предел тому, насколько ослабленной может быть подвеска .

С другой стороны

Траковые машины созданы для езды по довольно однородным трассам с достаточно ровной поверхностью . Это означает, что им не нужно слишком беспокоиться о неровностях, и поэтому комфорт становится менее важной проблемой. Очевидно, что поездка должна быть терпимой для водителя, но характеристики автомобиля гораздо важнее . Таким образом, подвеска гоночного автомобиля обычно на жестче на .

Подвеска

для гоночных автомобилей также сделана на более регулируемой, чем для систем для дорожных автомобилей, из-за того, что разные водители предпочтут разные настройки.Некоторые современные автомобили действительно допускают переменную подвеску, и вы часто будете видеть переменную высоту езды. Это дает приличную возможность регулировки, но водители гоночных автомобилей будут контролировать даже более тонкие аспекты своей подвески, чтобы максимизировать производительность.

Итак, водители гоночных автомобилей, очевидно, извлекают выгоду из понимания того, как подвеска может повлиять на их вождение. Но как правильно настроить подвеску?

Как отрегулировать подвеску

Основные компоненты

Есть несколько основных компонентов, которые можно отрегулировать на вашем автомобиле, чтобы изменить подвеску.Два основных компонента, которые можно заменить, называются амортизаторами и пружинами / койловерами . Это фундаментальные компоненты в системе подвески, и изменение каждого из них по-разному может существенно повлиять на то, как автомобиль чувствует себя, а также на то, как он управляется.

Амортизаторы и пружины в системе подвески работают вместе, и без амортизаторов автомобиль продолжал бы почти непрерывно подпрыгивать вверх и вниз после каждого удара. Таким образом, амортизаторы делают именно то, что следует из названия, амортизируя, рассеивая вертикальное движение автомобиля, чтобы предотвратить это постоянное подпрыгивание.

Обычно жестче лучше

Более жесткая подвеска обычно используется в гоночных автомобилях , но она не так проста, как рыхлая и жесткая. Различные комбинации компонентов в системе подвески будут влиять на ходовые качества и характеристики, а в амортизаторах и пружинах есть несколько компонентов, которые позволят водителям настроить ее по своему вкусу.

Амортизаторы можно заменить на амортизаторы, более специфичные для гонок, и это может обеспечить максимальную регулировку и, таким образом, самые большие улучшения в производительности.Пружины тоже можно регулировать, и они обычно бывают разных форм, указанных в жесткости пружины . Разные рейтинги подходят для разных стилей вождения, поэтому выбор подходящего для вас является ключевым моментом.

Жесткость пружины фактически является мерой сопротивления пружины при ударе и того, как она на него реагирует. Это играет ключевую роль в настройке дорожного просвета автомобиля, так как если вы используете очень мягкие пружины, автомобиль, естественно, будет ближе к земле, и поэтому дорожный просвет необходимо увеличить, чтобы компенсировать это и предотвратить шасси. от удара о землю.

Клиренс

Клиренс . — это, по сути, то, насколько естественно шасси находится от земли. Вам нужно, чтобы это значение было как можно ниже , чтобы машина не достигла дна , что происходит, когда нижняя часть шасси ударяется о землю. Высота дорожного просвета существенно влияет на характеристики автомобиля, и ниже мы обсудим, что может случиться, если он не будет правильно отрегулирован.

Прочие компоненты

Это не единственные два компонента, которые можно заменить, так как есть также детали, называемые стабилизаторами поперечной устойчивости , которые могут быть установлены, и вы также можете отрегулировать втулки и верхние крепления , что также повлияет на производительность. .Помимо этого, есть также различные рычаги, которые можно менять, а также шины. Шины соприкасаются с дорогой и поэтому играют жизненно важную роль в управляемости.

Состав шин и давление будут влиять на то, как автомобиль управляется через сцепление , которое они обеспечивают, но они также будут влиять на высоту дорожного просвета. Их можно изменить и в процессе утяжеления углов , о чем мы поговорим ниже. Однако то, как шины сидят на дорожном покрытии, также играет ключевую роль в управляемости, и это называется развалом .

Изгиб

Развал автомобиля может быть установлен на положительный, отрицательный или нейтральный . Каждый из них составляет по существу угол, под которым шина сидит в контакте с дорогой. Положительный развал заключается в том, что колеса наклонены так, что верхняя часть каждого колеса выступает дальше, чем нижняя, а отрицательный развал противоположен. Нейтральный развал обеспечивает ровный контакт шин с дорогой, и обычно предпочтительным является небольшой положительный или отрицательный развал.

Мы обсудим эффекты положительного и отрицательного развала колес ниже, но сначала мы рассмотрим влияние изменения остальных компонентов в системе подвески.

Эффект от изменений

Замена заслонок

Теперь давайте рассмотрим каждый компонент более подробно и обсудим, какие эффекты могут иметь изменения. Амортизаторы , в частности, могут существенно повлиять на качество езды, поскольку они могут изменять высоту дорожного просвета .Чем выше высота езды, тем больше комфорт, но и выше центр тяжести. Это может значительно снизить способность автомобиля проходить повороты, поэтому гоночные автомобили, как правило, выбирают более низкую высоту езды.

Это изменение дорожного просвета и, следовательно, центра тяжести также повлияет на перенос веса автомобиля. Более низкий ход Высота уменьшает величину смещения веса, что делает вождение более стабильным и, как правило, более управляемым в поворотах.Это не единственный компонент, который влияет на стабильность вождения, но часто он самый важный.

Слишком низко

Если слишком высока, дорожный просвет приведет к тому, что автомобиль будет бороться с переносом веса , но слишком низкий дорожный просвет — тоже нехорошо. Если автомобиль естественно сидит очень низко к земле, даже небольшие неровности могут привести к тому, что части шасси будут соприкасаться с землей под землей, и это может вызвать повреждения таких вещей, как сплиттеры и крылья, или даже двигатель и Система вытяжки.

Еще один интересный эффект, который может иметь высота дорожного просвета, известен как угловое утяжеление . Это процесс существенного изменения величины сопротивления пружины на определенных колесах, чтобы компенсировать неравномерное распределение веса. Это полезная настройка для гоночных автомобилей, так как она позволяет точно контролировать распределение веса автомобиля, что существенно влияет на способность автомобиля проходить повороты.

Удар

Следующая регулировка, которую можно сделать, это то, что известно как , удар подвески .Это влияет на , насколько быстро сжимается амортизатор. и . Чем выше значение , тем автомобиль дергается, когда он едет по неровностям дороги. Тем не менее, это сделает более отзывчивым , и если значение удара будет намного ниже, он будет сжиматься медленнее, что сделает его более удобным, но менее отзывчивым.

То же самое происходит при регулировке отскока демпфера, который равен тому, насколько быстро демпфер возвращается в исходное положение после наезда на неровность.Опять же, более высокие значения означают, что он возвращается очень быстро, что обычно предпочтительнее в гоночных автомобилях, с более низкими значениями, обеспечивающими так называемые мягкие амортизаторы и обычно меньшую производительность.

Замена каждого отдельного компонента

Однако подвеска гоночного автомобиля обычно допускает регулировку каждого отдельного компонента , поэтому водитель может получить сочетание жесткого и мягкого демпфирования по своему вкусу. Также имеется компонент, называемый стабилизатором поперечной устойчивости , который используется для уменьшения величины передачи веса, испытываемой автомобилем.Это достигается за счет толстых труб внутри системы подвески для дополнительной жесткости.

Стойки стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости является одним из наиболее полезных компонентов в системе подвески, так как их можно использовать независимо друг от друга как на передней, так и на задней части автомобиля . Это позволяет использовать их для контроля предрасположенности к недостаточной и избыточной поворачиваемости, что делает их очень полезными для гонщиков, у которых особый стиль вождения способствует избыточной или недостаточной поворачиваемости.

Стабилизаторы поперечной устойчивости могут быть изменены без изменения каких-либо других компонентов системы подвески, и поэтому действительно может позволить провести тонкую настройку . Слишком большое их изменение в сторону одной крайности, обычно называемой мягкой или жесткой, может привести к потере управляемости в автомобиле. Слишком мягкий , и автомобиль может быть склонен к тому, чтобы опускалась до дна из-за пониженного центра тяжести.

Будьте осторожны с настройками

Однако, если они установлены на очень жесткие , тогда автомобиль будет бороться с поворотами , и в некоторых случаях внутреннее колесо может оторваться от земли.Таким образом, очень важно убедиться, что этот компонент настроен как можно более тщательно. Однако обычно более мягкая настройка предпочтительнее , так как это обычно соответствует более сбалансированному автомобилю в целом.

Втулки

Втулки — это небольшие компоненты в системе подвески, которые часто изготавливаются из резины. Замена их на полиуретановые втулки продлит их срок службы, так как резиновые втулки со временем изнашиваются. Это делает более отзывчивыми, и более стабильным вождением .Изменение каждого из этих компонентов, в свою очередь, может привести к согласованности при правильном изменении.

Изгиб

Наконец, учитывая влияние развала, мы сначала рассмотрим положительный развал. Положительный развал используется в тяжелых транспортных средствах, поскольку это означает, что на меньше поворота рулевого колеса требуется для поворота транспортного средства, но в гоночных автомобилях его слишком большой поворот может быть проблематичным. Это может привести к чрезмерному износу на внешней стороне шин , а также к недостаточной поворачиваемости в середине поворотов.

Отрицательный развал часто отдают предпочтение, так как он обеспечивает максимальное сцепление с дорогой при прохождении поворотов. Однако при неправильном использовании у него также есть свои проблемы, главная из которых — повышенный износ внутренней части шины . Это также может повлиять на тормозную способность передних шин и способность к ускорению задних шин. Таким образом, требуется много тонкой настройки спереди и сзади автомобиля.

Нейтральный развал обеспечивает очень сбалансированный подход к сцеплению и распределению мощности.Обеспечение плоского контакта с дорожным покрытием обеспечивает улучшенное сцепление с дорогой , но при поворотах на крайних участках , например, на гоночной трассе, внутренние шины могут иметь тенденцию подниматься на внутреннем крае . Таким образом, как и в случае с любой другой частью системы подвески, все дело в поиске правильного баланса.

Последние мысли

Система подвески в гоночном автомобиле состоит из нескольких различных компонентов , и каждый из них можно отрегулировать в соответствии с конкретным стилем вождения.Есть много различий между подвеской дорожного автомобиля и подвеской гусеничного автомобиля, но главное из них заключается в регулируемости. Гоночные автомобили , как правило, допускают для гораздо больше регулировки системы подвески.

Есть несколько ключевых компонентов, которые можно отрегулировать в системе подвески гусеничной тележки, что окажет большое влияние как на качество езды , так и на управляемость. Подвеска переднего и автомобиля обычно отличается от заднего , и существует множество потенциальных проблем, которые могут возникнуть, если система настроена неправильно.

Испытывает ли ваш автомобиль одну из этих распространенных проблем с подвеской?

С того момента, как вы выезжаете на новую машину со стоянки, каждый день она попадает в стрессовые ситуации.

Тот бордюр, который ты толкнул, заходя за угол? Это могло повредить вашу шину.

Та выбоина, в которую вы попали сегодня утром по дороге в магазин? Это могло поставить под угрозу вашу систему подвески.

Ваш автомобиль был идеально спроектирован, собран с особой тщательностью. Но мир вокруг вас далеко не идеальное место.Вы можете уклоняться от машины, которая поворачивает на вашу полосу движения, прыгать, когда камень ударяется о ваше лобовое стекло и вызывает трещину, вздрагивать, когда повреждения на дороге сотрясают вашу машину, и все, что уезжает из вашего района.

Представьте, что происходит с вашей машиной в течение года!

Для чего нужна система подвески?

Прежде чем мы перейдем ко всем вещам, которые вызывают общие проблемы с подвеской, давайте сначала посмотрим, что они делают с вашим автомобилем.

Представьте, что вы выходите на открытую дорогу и нажимаете педаль на пол, чтобы достичь скорости 60, 70 миль в час и более.Что дает вам контроль, так это ваша система подвески. Что делает его комфортным на любой скорости, так это ваша система подвески. Без него вы быстро потеряете контроль.

Основная функция системы подвески — управление. Это максимизирует связь между шинами и дорогой. Обеспечивает устойчивость рулевого управления. Это обеспечивает равномерное распределение веса между всеми четырьмя колесами. Он обеспечивает комфорт, поглощая каждую неровность дороги. Он ограничивает нагрузку на другие части автомобиля, обеспечивая долгий срок службы вашего автомобиля.

В состав подвесной системы входят:

• Шины
• Давление воздуха в шинах
• Амортизаторы
• Стойки
• Пружины
• Оружие
• Бары
• Связи
• Втулки
• Соединения

Все детали подвески находятся где-то между рамой автомобиля и дорогой. Он разработан как система защиты, создающая буфер между вашей машиной, дорогой и вами, находящейся внутри.

Как узнать, есть ли у вашего автомобиля проблемы с подвеской?

Несмотря на то, что вы можете выбрать автомобиль от многих разных производителей, самых разных размеров и форм, все они построены с той же структурой и тем же способом, что и они. Да, у вас есть выбор, например, купить много разных типов и стилей шин, но все они предназначены для выполнения одной и той же основной функции.

Это позволяет легко распознать, когда что-то не работает, независимо от того, на каком автомобиле вы водите.Часто возникают проблемы с подвеской, которые возникают, когда какая-то деталь ослабевает или перестает работать.

Отвод в сторону

В верхней части списка один из наиболее распространенных признаков проблемы с подвеской — это когда автомобиль тянет влево или вправо во время движения. Эту проблему также сложно диагностировать без помощи квалифицированного механика. Это потому, что это может быть целый ряд разных проблем. Это может быть проблема выравнивания. Неравномерный износ шин. Или проблема с рулем.Это может быть проблема с рейкой для шин. Или, возможно, проблема с заеданием тормозного суппорта.

Каждая выбоина на дороге, каждая неровность дороги может что-нибудь расшатать. Если ваше мировоззрение не в порядке, на то есть причина. Какая-то часть либо оторвалась, либо вообще сломалась. И единственный способ вернуть машину в рабочее состояние — это докопаться до сути проблемы.

ухабистая поездка

Что случилось с вашей приятной плавной ездой? Внезапно ваша машина становится похожей на старый потрепанный грузовик.

Неровная поездка — явный признак того, что ваши амортизаторы и стойки изношены или нуждаются в ремонте. Амортизаторы поглощают все неровности дороги. Внутри них находится гидравлическая жидкость, которая помогает гасить раскачивание при сцеплении с дорогой. Если они ведут, страдает ваша производительность.

Один угол ниже остальных

Подойдя к машине, посмотрите, как она сидит. Он всегда должен быть ровным. Если нет, значит проблема. Когда один угол расположен ниже других, скорее всего, это поврежденная пружина.Вы также можете начать замечать лязгающий звук при ударе или повороте. Это потому, что пружина больше не может выдерживать вес автомобиля.

Амортизатор и пружина взаимосвязаны. Если амортизатор выдувается, он чрезмерно компенсируется за счет сжатия пружины, опуская эту сторону транспортного средства. Даже малейшее отклонение в росте может быть признаком проблемы.

Носовые пикирования и перекатывания

Если ваша машина ныряет или наклоняется вперед во время торможения и останавливается…

Если ваше транспортное средство катится или наклоняется из стороны в сторону при повороте…

Если ваше транспортное средство садится на корточки или наклоняется назад при ускорении после остановки…

У вас проблема с подвеской.

Затрудненное рулевое управление

Были ли у вас проблемы с управлением автомобилем? В норме легко передвигается, управление может взять на себя одна рука. Затем это становится труднее, может даже показаться, что он поскользнулся при повороте. Это может быть вызвано рядом проблем, включая низкий уровень жидкости для гидроусилителя рулевого управления, неисправный насос рулевого управления, протекающую рейку рулевого управления с гидроусилителем или изношенные втулки рычага.

Лучший способ найти причину проблемы — назначить профилактический визит одному из наших механиков.

Можно ли отремонтировать подвеску на автомобиле?

Если вы заметили какие-либо из перечисленных выше распространенных проблем с подвеской, чтобы оставаться в безопасности, не садитесь за руль больше, чем это необходимо. Быстро заведите машину, чтобы избежать дальнейших повреждений.

Самая большая причина в том, что одна часть может влиять на другие. А ремонт, который стоил несколько сотен долларов, может перерасти в тысячи. Также он может перерасти из мелкого ремонта в аварийную ситуацию.

Представьте себе проблему с низким давлением в шинах, внезапно повышающимся до критического уровня из-за лопнувшей шины.

Это всего лишь один пример того, что может пойти не так.

Если вы подозреваете, что у вас проблема с блокировкой, не откладывайте. Попросите одного из наших квалифицированных механиков осмотреть и диагностировать проблему сегодня.

Объяснение инженерного дела: 6. Подвески

Назначение подвески состоит в том, чтобы гарантировать, что все четыре шины (или подробнее) всегда касаются земли , обеспечивая надлежащее трение, поэтому движение безопасно даже в таких сценариях, как движение по ухабам или неровной дороге поверхности.Прежде чем разбираться в подвесках и различных типах подвески, важно понимать , выравнивание шин . Есть четыре части к регулировке колес. Развал будет объяснен первым:

Понимание ролика помогает понять, почему шины выпрямляют после вы отпускаете руль в повороте.

Носок важен в зависимости от того, переднеприводный у вас автомобиль или задний. полный привод, а также такие характеристики управляемости, как высокие скорости или тяжелые повороты.

Наконец, угол наклона оси поворота используется для минимизации износа шин за счет уменьшение радиуса царапания шины.

А теперь самое интересное и интересная информация: как работает подвеска .

Имеется десятков (если не больше) разных типов подвесок , и много авто. у производителей есть свои варианты каждого.Некоторые из наиболее распространенных включают стойки MacPherson, подвески на двойных поперечных рычагах и неразрезные мосты. Проверить посмотрите видео ниже, чтобы узнать о каждом из них и их уникальных преимуществах.

Еще два варианта подвески, о которых вы, возможно, слышали, которые обычно используются в суперкаров высшего класса и гоночные , включают толкатель и тягу подвески.Оба работают одинаково. Посмотрите видео ниже, чтобы узнать больше о каждом из них.

Мы не могли закончить эту дискуссию небольшой дискуссией. Мустанг 2015 года будет предположительно включить независимую заднюю подвеску. Это правильный шаг? Посмотрите видео ниже и решите сами:

На следующем уроке будут обсуждаться тормоза и системы безопасности , такие как антиблокировочная система тормозов и система контроля устойчивости.

Подвеска автомобиля Урок базовой анатомии

Вы можете даже не заметить подвеску вашего автомобиля и все, что она делает за вас. Поскольку в игре задействовано множество динамических сил, а дорога определенно никогда не бывает гладкой, ваша система подвески должна усердно работать, чтобы ваши колеса прочно стояли на асфальте и помогали вам сохранять контроль над автомобилем. На самом деле, вы можете заметить свою приостановку только в том случае, если она не работает должным образом.

Подвеска автомобиля: силы укрощения

Когда вы едете, ваше транспортное средство испытывает силы, например, когда вы ускоряетесь, весь вес в автомобиле имеет тенденцию откатываться назад, а при торможении все движется вперед.Без подвески все эти движения быстро стали бы неудобными, не говоря уже о том, что тяга может снизиться.

Во время поворота вес имеет тенденцию смещаться к внешней стороне поворота, поэтому шины на внутренней стороне поворота будут терять сцепление и контроль. Наконец, неровности и неровности дороги могут легко сделать вождение весьма неудобным и снизить сцепление с дорогой и управляемость, если шины потеряют контакт с дорогой. Каждая часть системы подвески разработана, чтобы помочь вам сохранить сцепление с дорогой, управляемость и комфорт в вашем автомобиле.

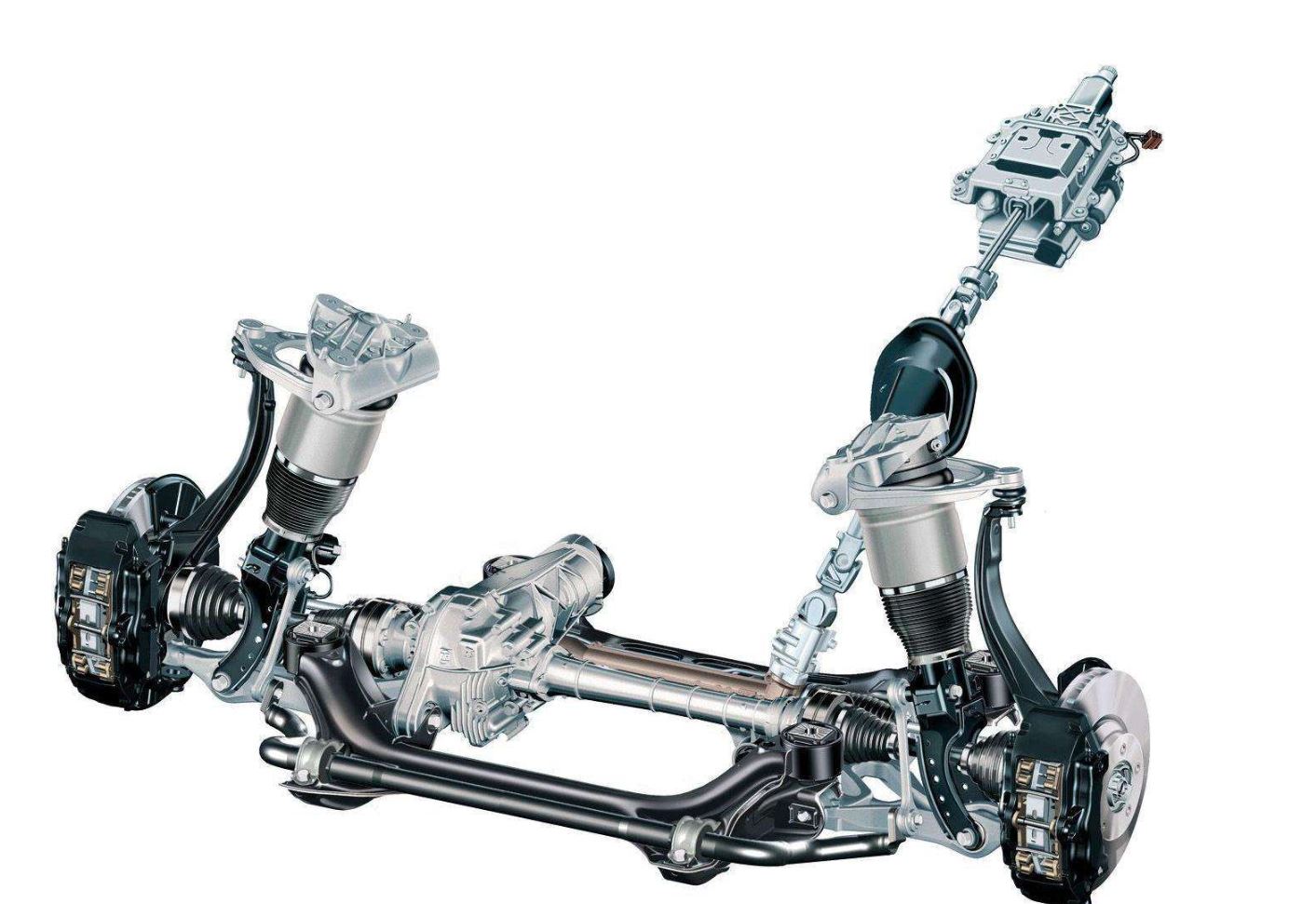

Детали системы подвески автомобиля

Вот несколько частей системы подвески автомобиля в большинстве транспортных средств и их функции. Обратите внимание, что эти части взаимодействуют друг с другом, и некоторые части могут играть несколько ролей:

В зависимости от рассматриваемой системы подвески, такой как поперечный рычаг или многорычажная подвеска, рычаги управления определяют диапазон движения каждого колеса. В задней части это ограничено более или менее движением вверх и вниз, в то время как передняя часть также позволяет поворачиваться влево и вправо.

Передние колеса должны поворачиваться влево и вправо для обеспечения возможности поворота. Шаровая опора позволяет не только поворачивать, но и перемещать рычаги управления вверх и вниз.

Между рычагом подвески и рамой или кузовом листовые рессоры, винтовые пружины или торсионы выдерживают вес автомобиля. Некоторые винтовые пружины могут быть частью системы демпфирования, например, стойки Макферсона или амортизаторы койловера.

Обычно пружина в движении продолжает движение, поэтому транспортное средство, которое наезжает на кочку, просто продолжает подпрыгивать, если его не остановить.Используя гидравлическую жидкость, амортизатор или демпфер замедляет и останавливает эти колебания.

Эта часть подвески автомобиля, которую иногда называют стабилизатором поперечной устойчивости, соединена между рычагами управления слева и справа и с кузовом посередине.
