Прямая и обратная полярность аккумулятора

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

Прямая и обратная полярность аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

  1. Прямая;
  2. Обратная.

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

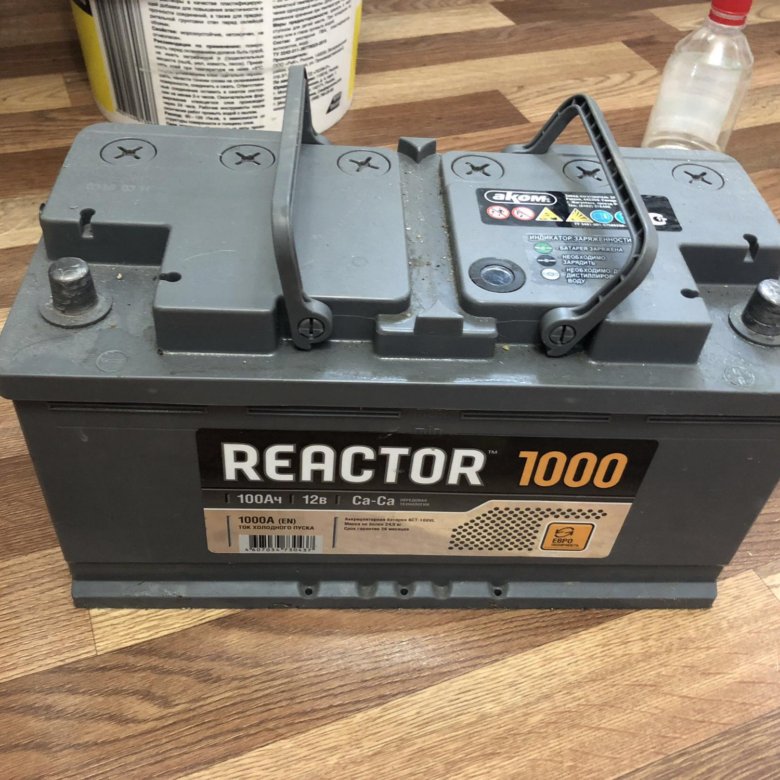

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

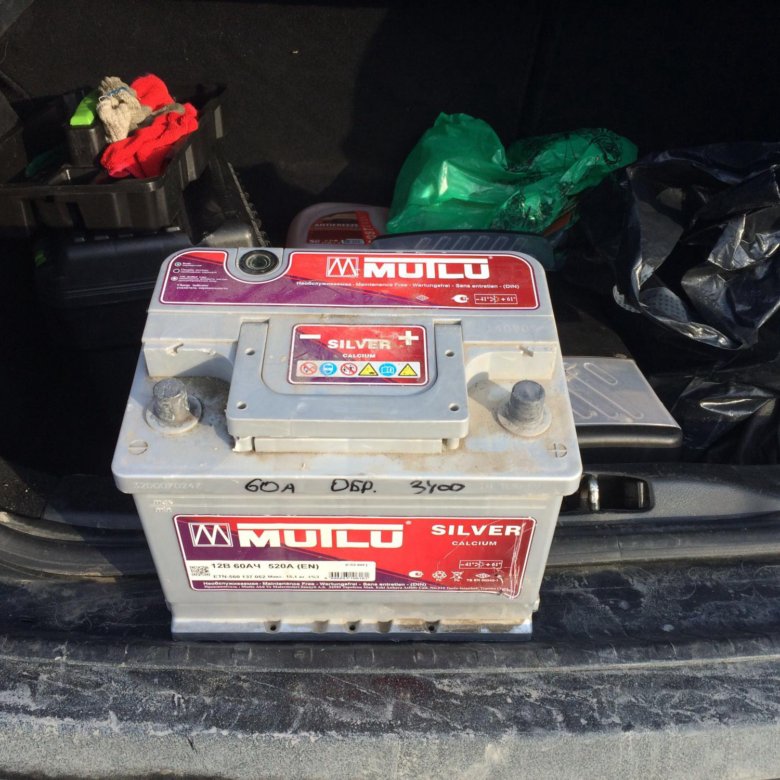

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

  • Что будет, если перепутать клеммы и неправильно подключить аккумулятор?
  • Почему загорелась лампочка аккумулятора на панели приборов?
  • Что такое плотность электролита в аккумуляторе — какая должна быть, проверка, как повысить
Видео: Какой аккумулятор подходит на Приору.

Что можно предпринять?

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Прямая полярность аккумулятора — что значит и как определить, разница прямой и обратной полярности АКБ

Автомобильный аккумулятор сконструирован с определенной архитектурой, чтобы его можно было установить на разные типы машин. Так как производители использовали наиболее близкие стандарты, появились два типа батарей в зависимости от расположения полюсных клемм. Что такое прямая и обратная полярность и в чем выражаются отличия АКБ?

Конструктивные особенности АКБ

Автомобильная аккумуляторная батарея представляет собой перезаряжаемый источник постоянного тока, который используется для питания электрики и запуска ДВС. В машинах применены разные схемы расположения компонентов, поэтому полярность аккумулятора так же отличается, как и тип клемм. В Европе используются батареи с конусовидной формой выводов двух типов:

  1. Тип А — 19,5 мм для плюсовой и 17,9 мм для минусовой.
  2. Тип В — 12,7 мм плюсовая и 11,1 мм отрицательная.

Также есть и другие типы — F, G, T, H, D, C, и E, но это уже не конусовидные, а в виде шпилек с резьбой, клемм, проушин и прочих модификаций. Выводы могут быть расположены сверху или на лицевой боковой стенке.

Полярность

Как определить полярность АКБ, если на клеммах не указан «+» и «-»? Самый простой вариант воспользоваться тестером и измерить напряжение. Но если его под руками нет, а клеммы стандартные, то все очень просто. Токовые выводы большего размера всегда более толстые, потому что положительный электрод больше подвержен коррозии и химическому разложению в процессе протекания реакции внутри источника.

Прямая это или обратная полярность аккумулятора, определить также несложно. Сначала нужно выяснить, где у АКБ передняя часть. В этом вопросе поможет разобраться наклейка на крышке или боковой стороне. Если вы на нее смотрите и комфортно читаете надписи, значит батарея стоит к вам лицом. Далее смотрите на размер клемм. Та, которая больше по диаметру, и является плюсовой.

Чем отличается прямая и обратная полярность?

Нужно понимать, как определить полярность аккумулятора автомобиля, потому что при неправильном подключении электрики многие приборы в цепях можно легко вывести из строя. Но если в конструкцию машины не вносились никакие изменения, ошибиться очень сложно. На всякий случай рекомендуется посмотреть фото с АКБ и обозначением их полярности. На них видно, что батарея расположена лицом к смотрящему. Если наклеек на боковой стороне нет, то можно ориентироваться по той, которая расположена на крышке. Буквы должны быть читабельными.

Разница между АКБ с прямой и обратной полярностью заключается только в конструкции, а именно — в расположении клемм. Если минус находится слева, то это обратная полярность аккумулятора. Соответственно, если он справа — то прямая. Нужно учитывать, что АКБ могут быть легковыми и для грузовых автомобилей с большими пусковыми токами и увеличенной емкостью. Их отличие состоит не только в габаритах, но и в расположении клемм. Выводы батареи находятся слева, если смотреть на АКБ спереди.

Если более толстая клемма находится дальше от вас, то это обратная полярность аккумулятора. Если ближе — прямая.

В чем же разница между ними? И на каких авто АКБ с разной полярностью применяются?

В Европе есть 2 основных стандарта аккумуляторных автомобильных батарей с конусовидными выводами: европейский и азиатский. Первый тип имеет не одно отличие. Европейский аккумулятор имеет исключительно обратную полярность, то есть плюсовая клемма имеет правое расположение, если смотреть на батарею спереди со стороны наклейки. В то время как на российских и азиатских машинах используется прямая полярность и обратная на разных марках и моделях авто, в зависимости от производителя. На отечественных машинах устанавливаются только АКБ с прямой полярностью.

Отличие заключается также в самом корпусе. У европейских моделей АКБ он выступает за пределы выводов. А азиатские, как с прямой, так и с обратной полярностью, раскрыты. Второй вариант является более универсальным, потому что к источнику можно подключать провода с любой стороны, в то время как в европейских — только с одной.

Обозначение клемм

Что может означать маркировка на клеммах? Как показано на фото, клеммы могут быть с несколькими типами маркировки, по которым можно определить полярность АКБ. Всего в мире применяют 3 варианта:

  • «+» и «-»;
  • «POS» и «NEG»;
  • «P» и «N».

Эти обозначения введены неспроста, поэтому нужно понимать обозначения маркировки аккумулятора авто. Если перепутать подключение, проблем будет много. Далеко не все блоки и модули в автомобиле оснащены дополнительными защитными компонентами, которые предотвратят перепутывание полярности — поэтому они выйдут из строя, одновременно произойдет перегорание предохранителей и перегрев многих источников тока в схемах. Из-за вероятности образования КЗ может сильно пострадать и сам аккумулятор.

Можно ли подключить на авто аккумулятор с другой полярностью?

Выполнить подключение такой аккумуляторной батареи на авто можно, если внести в схему изменения. Прежде всего нужно перевернуть кабели, если хватает их длины или вывернуть, установив батарею спиной к себе. Если провода короткие и на плюсовой клемме еще есть модуль, то установка физически становится невозможной без переделок.

Если вы не знаете значение маркировки и путаетесь в расположении клемм, лучше посоветоваться со специалистами или воспользоваться диагностическим прибором — например, мультиметром для измерения полярности.

Можно использовать резистор на 1 кОм и светодиод. Если он светится при подключении, то плюс будет там, где анод.



Сохраните эту статью в популярных соц. сетях:



Какой аккумулятор устанавливается на BMW E92 3er >

Что такое прямая и обратная полярность аккумулятора автомобиля, как её определить?

Зачем нужен аккумулятор в автомобиле, конечно, знает большинство водителей, причём не только профессионалов, но и любителей. Многие даже в курсе, где находится этот неотъемлемый атрибут современного транспортного средства, как он внешне выглядит. А вот о том, что аккумуляторы одного вида могут отличаться между собой полярностью, информированы далеко не все автовладельцы.

Как понять, какая полярность у аккумулятора, установленного на ваше авто? Начнём с того, что сначала разберёмся, что же на самом деле скрывается под не совсем понятным термином «полярность».

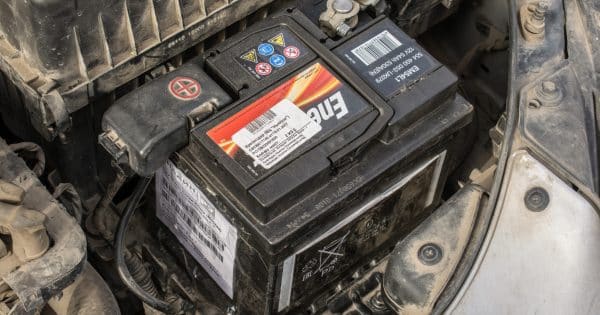

Откройте капот, самым внимательнейшим образом рассмотрите аккумуляторную батарею. На верхней полипропиленовой крышке корпуса вы увидите два абсолютно идентичных металлических «стержня», коротких, но внушительного диаметра. К ним подсоединены толстые провода в оболочке разного цвета. Стержни, как правило, расположенные симметрично по краям, называются токовыводами. Токовыводящие элементы различаются между собой маркировкой:

  • «-» – отрицательная, или минусовая клемма;
  • «+» – положительная, или плюсовая клемма.

Таким образом, порядок расположения токовых выводов на корпусе аккумуляторной батареи и определяет её полярность.

Содержание

  1. Прямая и обратная полярность АКБ – в чём разница?
  2. Как определить полярность АКБ без маркировки?
  3. Что будет, если перепутать полярность автомобильного аккумулятора?
  4. При зарядке АКБ
  5. При установке на автомобиль

Прямая и обратная полярность АКБ – в чём разница?

Полярность автомобильного аккумулятора может быть двух видов: прямая или обратная в зависимости от того, в какой последовательности относительно корпуса находятся отрицательный и положительный выводы.

Прямая полярность аккумулятора – что это такое? Расположите батарею перед собой так, чтобы маркировочная табличка находилась у вас перед глазами, найдите клемму с обозначением «+». Если она расположена с левого края корпуса, а вывод «-» – с правого, то, следовательно, вашей АКБ соответствует прямая полярность. Это отечественная разработка, которая преимущественно используется на российских автомобилях. Кроме того, с данным вариантом расположения токовыводов можно столкнуться и на некоторых европейских автомоделях, в большинстве своём на тех, которые собираются на территории Российской Федерации или стран СНГ.

Чтобы лучше запомнить, можно провести аналогию с расположением рулевого управления: особенность российского автопрома – руль, а значит, и место водителя располагается в салоне с левой стороны.

Что значит выражение «обратная полярность аккумулятора»? Источники энергии данной разновидности более присущи автомобилям, выпускаемым европейскими и американскими производителями. Здесь всё с точностью до наоборот: клемма с обозначением на корпусе «+» устанавливается на правый край.

Основная разница между аккумуляторами прямой и обратной полярности заключается в местоположении плюсовой клеммы, а именно с левой или правой стороны крышки корпуса.

Можно заметить, что, кроме широко распространённых аккумуляторов прямой и обратной полярности, редко, но встречается абсолютно непредсказуемое положение токовыводов. Это наиболее характерно азиатским производителям, но такое ноу-хау не прижилось ни в нашей стране, ни на европейской территории.

При выборе аккумулятора для автомобиля в торговой сети обратите внимание, как защищены токовыводящие клеммы – на них надеты защитные колпачки разного цвета, что позволит быстро и практически безошибочно определить полярность. Как это сделать?

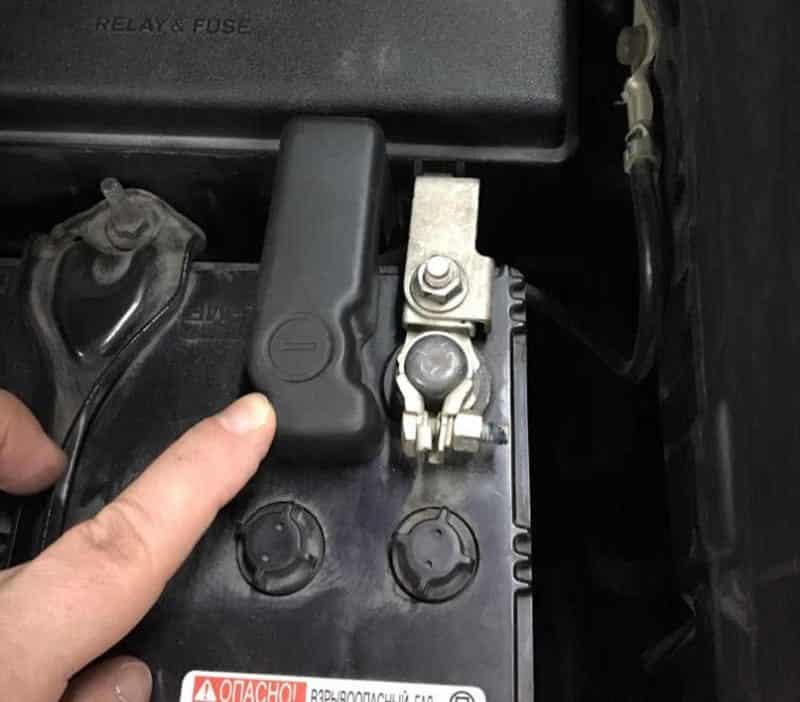

Колпачок синего цвета защищает минусовую клемму, а красного – плюсовую. Таким образом, если красный колпачок находится слева, это значит, что перед вами аккумулятор прямой полярности, а если справа – то обратной.

Как определить полярность АКБ без маркировки?

Клеммы источника энергии принято обозначать «+» и «-». По расположению плюсовой клеммы относительно корпуса несложно понять, устройство какой полярности перед вами. Иногда на корпусе отсутствуют плюс и минус, но можно встретить цифры «0» или «1». Как тогда определить, какую полярность имеет аккумулятор: прямую или обратную?

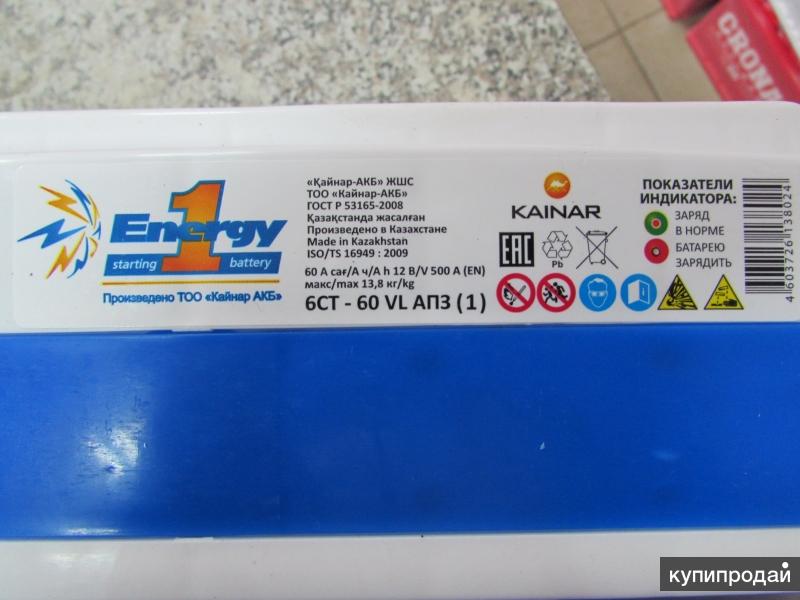

Достаточно запомнить, что по общепринятым правилам цифре «1» соответствует прямая полярность, а «0» – обратная.

А если любая маркировка на аккумуляторе вообще отсутствует, то как в данной ситуации узнать его полярность? Вот несколько рекомендаций:

  1. Возьмите штангенциркуль и измерьте диаметр каждой клеммы.

    Помните, что плюсовая клемма всегда несколько толще, чем минусовая.

    Определив, какой из выводов тока соответствует маркировке «+», уточняем его местонахождение относительно корпуса. Например, выяснили, что правая клемма – это «плюс», а такое расположение характерно для аккумуляторов обратной полярности.

  2. К каждой неопознанной клемме АКБ привязываем тонкую медную проволоку. Слабый раствор лимонной кислоты наливаем в два сосуда и опускаем в них проволочные концы. Ёмкость, в которой начнётся протекание реакции, а именно образование пузырьков, укажет на токовый вывод, соответствующий маркировке «-». Следовательно, другой вывод – это «+», и его местоположение точно укажет на полярность батареи.
  3. Замените раствор лимонной кислоты сырым картофелем. Здесь всё будет наоборот: в реакцию вступит проволока, соединённая с плюсовой клеммой, оставив на поверхности овоща пятно зеленоватого оттенка. Опять же, зная положение плюсового вывода, определяем тип полярности аккумуляторной батареи.
  4. Воспользуйтесь мультиметром для определения напряжения на немаркированных выводах устройства. Коснитесь одновременно щупами прибора (обратите внимание, что они разного цвета) токовыводящих стержней АКБ и взгляните на показания:
    • если значение положительно, то это значит, что красный проводник соединён с плюсовой клеммой;
    • если значение отрицательно, то с токовыводом, соответствующим «+», был соединён чёрный провод.

    А далее всё по аналогии: отталкиваясь от места нахождения плюсового стержня – токовывода, узнаём полярность устройства.

Вот такими нехитрыми способами можно быстро определить полярность аккумулятора, но при этом точно зная, что такое прямая и обратная её характеристика.

Что будет, если перепутать полярность автомобильного аккумулятора?

Если перепутать полярность аккумулятора, то не удастся избежать серьёзных последствий: сложный ремонт автомобиля или даже его утрата в результате пожара. Рассмотрим разные ситуации.

При зарядке АКБ

К каким последствиям может привести путаница с полярностью аккумуляторной батареи? Здесь возможны два варианта событий:

  1. С вероятностью до 99 % можно утверждать, что зарядное устройство обязательно выйдет из строя, если зарядка осуществлялась в домашних условиях с использованием дешёвого оборудования. В такой ситуации перепутать клеммы несложно, ведь «крокодильчики» зарядки обычно одинакового размера.
  2. Если используется профессиональное зарядное устройство, то при полной зарядке АКБ произойдёт её переполюсовка, то есть клемма, соответствующая «+», станет минусовой и наоборот. Заряженный таким образом аккумулятор ни в коем случае нельзя ставить на автомобиль – это то же самое, что при его установке перепутать местами клеммы, последствия будут аналогичными.

Что же делать? Как вернуть батарее исходную заводскую полярность? Разрядить её полностью, не устанавливая на транспортное средство, а потом вновь зарядить, но строго соблюдая установленную полярность.

Неоднократная зарядка батареи при несоблюдении её полярности способна привести к тому, что клеммы окончательно поменяют полярность, то есть произойдёт её безвозвратная переполюсовка.

Если при установке батареи на зарядку практически сразу удалось обнаружить, что полярность токовыводов нарушена, то следует тут же, отключив предварительно зарядное устройство, изменить её на соответствующую действительности и продолжить процесс.

При установке на автомобиль

Обратите внимание, что ниша, отведённая под аккумуляторную батарею в двигательном отсеке, имеет не только определённый размер, но и конфигурацию. Это значит, что разместить там оборудование можно только одним, строго определённым способом.

Кроме того, токопроводы, которые служат для соединения с клеммами, также имеют конкретную установленную длину. Следовательно, если вы по ошибке приобретёте аккумулятор прямой полярности вместо предусмотренного конструкцией автомобиля устройства обратной полярности, отличие между которыми заключается в расположении плюсовой клеммы, то установить его правильно с соблюдением полярности токовыводов при подключении не удастся.

Если перепутать местами клеммы, то при запуске двигателя из строя выйдет вся электроника и приборы, подключённые к бортовой сети.

Однако при неработающем моторе будут непригодны к дальнейшей эксплуатации лишь те устройства, что были включены в сеть.

Аккумулятор с нарушенной полярностью при установке и на продолжительное время оставленный в таком положении способен спровоцировать короткое замыкание, которое, в свою очередь, может стать причиной возгорания транспортного средства.

Прямая и обратная полярность аккумулятора

Главная » Новости » Прямая и обратная полярность аккумулятора

Содержание:



  • Понятие полярности
  • Как определить?
  • Различия
  • Американская продукция
  • Можно ли устанавливать АКБ другой полярности?
  • Смена полярности
  • Можно ли перепутать полярность?
  • Заключение



Любая батарея обладает выводами, располагающимися на корпусе. АКБ с помощью клемм подсоединяется к бортовой сети для питания стартера и иных устройств. Полярностью называют то, как именно располагаются «+» и «-». Автовладельцы обязаны различать полярность, иначе они спутают контакты во время установки аккумуляторной батареи. Рассмотрим подробнее, что такое прямая и обратная полярность аккумулятора, почему нельзя их перепутать.

Понятие полярности

Схема, демонстрирующая месторасположение токовыводящих элементов, содержится на поверхности батареи. Она показывает, где находится «+», а где «-». Пластины вместе с токовыводами — свинцовые. Схема подразделяется на виды. Именно поэтому полярность бывает прямой и обратной.

Полярность прямая раньше присутствовала на всех батареях, а именно во времена существования СССР. Тогда выводы были расположены по схеме: плюс — слева, а минус — справа. Батареи с полярностью обратной имеют другую схему расположения, а именно то, что «-» располагается слева, а «+» — справа.

Схема расположения не дает каких-либо особенных преимуществ в плане эксплуатации или конструктивных особенностей. Проблемы часто возникают в момент установки другой батареи. Если деталь имеет иную полярность, то придется менять положение АКБ. В этом случае, к сожалению, длины провода часто не хватает. Бывают ситуации, когда владелец авто просто путает контакты, что провоцирует замыкание.

Как определить?

Определить полярность аккумулятора просто. Выводы располагаются рядом с лицевой стороной. На большинстве батарей полярность контактов уже указана обозначениями «+» и «-». Некоторые изготовители обозначают токовыводы цветной маркировкой. Знак «+» изображен красным, а знак минуса — черным. Что касается обратной полярности, то она показана буквами «R» или «0».

Чтобы водителю проще ориентироваться в полярности, ему необходимо запомнить следующее:

1. Если «+» находится справа, то перед водителем батарея с обратной полярности.

2. Если знак «+» виднеется с левой стороны, то наоборот.

Зная это, владелец авто сможет без труда определить полярность самостоятельно. Но нужно понимать, что аккумуляторы, предназначенные для работы в автобусах и грузовых авто, обозначаются по-другому.

Также, покупая акб, водитель должен учитывать то, что их корпуса производятся по-разному. Например, азиатские компании размещают выводы, выступающие над поверхностью. Европейские фирмы создают батареи эргономичные, утапливая клеммы.

Различия

Различия корпуса зависят от компании производителя. Выводные контакты деталей от европейских изготовителей имеют большой диаметр. Например, на азиатских батареях контакты обладают меньшим диаметром. Существуют и другие типы аккумуляторов, но они не конусовидные. К ним относят разновидности F, G, Т и др. Они сделаны в виде шпилек с резьбой, клеммами и прочими модификациями.

Американская продукция

На рынке можно найти североамериканские АКБ. В чем их особенность? Они отличаются от стандартных элементом тем, как у них расположены клеммные выводы. Некоторые модели имеют по 4 клеммы, другие же обладают исключительно боковыми, а сверху выводов вовсе нет. Аккумуляторы выпускаются в компактном исполнении, но с высокой мощностью. Они работают без обслуживания до 7 лет. Однако при низкой температуре окружающей среды их стабильность теряется. Но это обуславливается тем, что в стране не бывает сильнейших морозов. Многие покупатели довольны качеством американской продукции, несмотря на их небольшие недостатки.

Можно ли устанавливать АКБ другой полярности?

Разобравшись в вопросе, что такое полярность АКБ прямая или обратная, у водителей возникает дилемма. Они размышляют над тем, можно ли ставить батарею иной полярности. Чаще всего об этом задумываются те, кто случайно приобрел не тот тип аккумулятора. Если водитель купил элемент с обратной полярностью, то при ее установке окажется, что длины провода недостаточно. А самостоятельное удлинение проводов не предусмотрено. Диаметр и сечение клемм — важный параметр, который стоит учитывать всегда. Если не учесть данный момент, то качество передачи тока ухудшится. Не нужно стараться вставить деталь туда, куда не нужно. Лучше перепродать купленный АКБ, вернув себе хотя бы часть средств. Это поможет избежать проблем в дальнейшем.

Смена полярности

Многие автовладельцы задумываются о переполюсовке батареи, то есть о процессе, во время которого плюс и минус меняют местами. Процедура проводится с целью восстановить работу аккумулятора. Но проделывать ее стоит только в крайних ситуациях, когда иного выхода не предусмотрено.

Эксперты не советуют делать переполюсовку своими силами, без определенных навыков, знаний и оборудования. Ниже будет приведен алгоритм, по которому проходит процедура, но повторять ее незнающим лицам не рекомендуется.

Алгоритм:

1. Нужно разрядить аккумулятор полностью, но при этом подключить нагрузку.

2. Провод «+» подсоединяют к «-» и наоборот.

3. Запускают зарядку АКБ.

4. При закипании банок зарядку отключают.

Процедура проводится исключительно на работающем аккумуляторе. Такие АКБ выдерживают сульфацию. Если попытаться сделать переполюсовку на дешевой батарее, то ничего не выйдет. В них вставлены дешевые и тонкие пластины из свинца. Они быстро и легко разрушаются. Кроме этого, перед процедурой нужно провести проверку электролита и банок на замыкание.

Можно ли перепутать полярности?

Зная, что такое полярность автомобильного аккумулятора, водители путают клеммы. В этой ситуации, если отключение АКБ произойдет быстро, то ничего с ней не случится. Но если не сделать этого, то проблем не избежать. Вот, что произойдет, если сразу не отключить батарею с неправильно подключенными клеммами:

1. Короткое замыкание — сопровождается искрами и электрощелчками. В этот момент нужно сразу отсоединить контакты. В противном случае они расплавятся и от них повалит дым. Если все сделать быстро, то водитель получит перегоревшие предохранители.

2. Если не среагировать на возникновение искр, то начнется настоящий пожар. Мелкие провода расплавятся и тем самым подожгут пары бензина.

К сожалению, после такого батарея уже не будет идеальной. Новая батарея, возможно, выдержит подобные эксперименты, но старая вряд ли. В старой АКБ плюсовые пластины осыплются, мощность аккумулятора снизится, и «движок» перестанет функционировать.

Если водитель решил присоединить провод «минус» к плюсовой клемме, то без молотка в данном случае не обойтись. Производители специально диаметр «плюса» создают чуть больше, чтоб не было подобных проблем.

Проводя процедуру, автовладелец может спалить не только предохранители, но и другие элементы. К ним относят:

• ЭБУ;

• бортовой компьютер;

• триггеры от сигнализации;

• провода, подходящие к АКБ.

Если зарядное устройство будет подключено неверно, то оно сгорит. Более дорогостоящие зарядки останутся целыми, но в них сгорят предохранители. Также замыкание точно произойдет в случае, когда контакты подсоединены неправильно при прикуривании. Чтобы избежать таких проблем, необходимо отсоединить провода как можно быстрее. Если «передержать», то они расплавятся, и возникнет пожар.

Заключение

Материал этой статьи показывает, что значит обратная полярность аккумулятора и ее противоположность. Каждый водитель должен разбираться в этом, чтобы правильно устанавливать АКБ. После приобретения батареи стоит изучить маркировку и расспросить знающего человека о всех характеристиках. Если водитель случайно купил батарею с неправильной полярностью, то придется купить новый акб, а этот продать. Не нужно пытаться установить неподходящий АКБ, это ни к чему хорошему не приведет.
