Блок предохранителей Лада Приора ВАЗ-2170, 2171, 2172

Блок предохранителей Приора — это тот элемент автомобиля, который можно не только изучить, но и при ряде несложных неисправностей отремонтировать самостоятельно. Каждый владелец автомобиля хотя бы раз пробовал что-то ремонтировать своими руками.

Содержание

  • 1 Основные функции и принцип работы автомобильных предохранителей
  • 2 Главный и монтажный блок автомобилей Приора
  • 3 Особенности предохранителя бензонасоса на Приоре
  • 4 Предохранители в системе стеклоподъемников
  • 5 Смена прикуривателя

Основные функции и принцип работы автомобильных предохранителей

Современные автомобили уже невозможно представить без применения электроники. А электроника, как и любая техника, может выйти из строя и, как правило, в самый неподходящий момент. Для защиты электрических цепей давно используется всем известный элемент — предохранитель. Основная задача любого предохранителя — это защита электрической цепи. Автомобильные предохранители не исключение.

В серии отечественных автомобилей Приора используются предохранители с плавкими элементами. Если сила тока в электрической цепи превышает допустимое значение, то плавкий элемент перегорает и размыкает цепь. Для изготовления плавких элементов используют сплав или один вид метала. Корпус, в который помещают плавкие элементы, изготавливают из особого вида стекла. Обычно корпус представляет собой систему креплений, между которыми фиксируют плавкий элемент. Такое расположение элементов типично для предохранителей Лада Приора.

Предохранители в Приоре находятся там, где и аккумулятор, то есть под капотом. Такое размещение, прежде всего, связано с безопасностью. Маркировка элементов обозначается латинской буквой F, что указывает на принадлежность к приборам с небольшой мощностью.

Маркировка предохранителей и реле, их расположение в монтажных блоках Приоры зависит от комплектации. Например, F9 указывает на предохранитель вентилятора отопителя, а F3 или F15 может показывать, где находятся предохранители бензонасоса на Приоре.

Для электрической цепи ВАЗ-2170, как и для других модификаций Приора характерно использование реле трех видов. Главный блок реле (или первое, главное реле) располагается с левой стороны от водителя. Еще есть монтажный блок и дополнительный блок, они находятся возле сидения пассажира.

На Приорах с кондиционером дополнительно встроен блок предохранителей и реле для осуществления функций контроля устройств, регулирующих состояние климата. В автомобилях с датчиками света запитка ламп ближнего света осуществляется через реле, которое обычно обозначают на схемах К1, но могут быть и другие обозначения.

Главный и монтажный блок автомобилей Приора

Моторный отсек ВАЗ-2170 содержит главный блок, рядом с которым находится аккумулятор и расширительный бачок. В этом блоке размещено 6 предохранителей, которые обслуживают основные электрические цепи. Для защиты главного блока сверху используется пластиковый кожух, который при потребности можно снять.

На вопрос, как снять блок предохранителей, можно дать такой ответ: замена предохранителей в главном блоке происходит в 3 этапа: отключение массы аккумулятора, снятие крышки, замена неисправной детали.

Монтажный блок предохранителей и реле часто скрывает под своей крышкой различные поломки. Все профессионалы рекомендуют начинать поиск неисправностей в электрике Приоры именно с монтажного блока, который размещается слева под приборной панелью. Защитой для блока служит панель, сделанная из пластика и прикрепленная к торпеде тремя защелками. Для снятия панели нужно прокрутить на 90° каждую защелку.

Работа генератора автомобиля, в особенности неисправность лампочки с сигналом при включении, также зависит от состояния предохранителя, составляющего монтажный блок.

За работу дворников отвечают предохранители, которые находятся в монтажном блоке. Есть случаи, когда не выходит осуществить работу дворников только в прерывистом режиме — это уже неисправность реле, за выполнение этого режима отвечает оно. В случае неисправности проводится замена.

Для автомобилей Приора монтажный блок, где находится реле стартера, играет важную роль. При выходе его из строя нужно в первую очередь проверить исправность аккумулятора.

Особенности предохранителя бензонасоса на Приоре

Любители считают предохранитель бензонасоса Приора одним из самых уязвимых мест. Когда поворачивается ключ зажигания, происходит подача электрического сигнала для включения главного реле и реле бензонасоса. В этот момент главная задача бензонасоса — создать нужное давление, чтобы обеспечить постоянную подачу топлива для двигателя.

Напряжение на бензонасосе, подающего топливо, составляет 12 В. В автомобиле Приора предохранитель топливного насоса контролирует работу системы, которая обеспечивает подачу топлива.

При выходе из строя предохранителя бензонасоса использование машины невозможно, поскольку водитель просто не сможет ее завести.

Поэтому специалисты рекомендуют при возникновении проблем с двигателем прежде всего обращать внимание на предохранитель подачи топлива.

Предохранители в системе стеклоподъемников

Использование стеклоподъемников в автомобилях Приора зависит от электродвигателей, основная задача которых — поднимать и опускать стекла. В состав обычного стеклоподъемника входят: стекла, двигатели (или регуляторы), выключатели. Регуляторы и выключатели соединяются с помощью провода.

Соединение регуляторов разработано так, что поднимать и опускать стекла можно, используя главный блок выключателей, или использовать выключатели, расположенные на дверях. Каждая дверь оснащена отдельным мотором.

В каком направлении будет работать стартер (полярность), определяет выключатель, точнее, его положение. Чтобы контролировать электрический ток, идущий на двигатели стеклоподъемников, предусмотрено специальное реле.

Если стеклоподъемник не работает, это никак не отражается на всей системе, поскольку в ней находится дополнительный предохранитель, защищающий всю цепь отдельным автоматическим выключателем.

В главном блоке выключателей есть блокирующий выключатель, который может заблокировать все дверные выключатели при включении зажигания. Поэтому нужно всегда проверять, в каком состоянии этот выключатель в данный момент времени, если производится диагностика системы.

Смена прикуривателя

Большинство водителей используют прикуриватель не совсем по назначению, забывая о том, что многие приборы, использующие ток, подключаются именно через прикуриватель. В результате возникает распространенная проблема — не работает прикуриватель. Состав прикуривателя на автомобилях ВАЗ-2170 такой же, как у многих других моделей — это металлическая спираль, которая покрыта пластиковым корпусом. Для нагревания спирали используется специальный разъем. Ремонт разъема для прикуривателя при мелких неисправностях часто проводится без демонтажа.

Предохранитель прикуривателя на Приоре можно снять достаточно легко. Как и другие предохранители Приоры, его просто отщелкивают. Обычная схема замены предохранителя: определить перегоревший элемент, произвести его замену новым с определенным установочным местом в блоке. В данном случае сила тока заменяемой запчасти будет зависеть от нахождения установочного места.

Может быть так, что замена предохранителя не принесет ожидаемого результата. Тогда в первую очередь рекомендуется провести тщательную проверку провода. Возможно, на нем повреждено изоляционное покрытие. Также нужно проверить, насколько плотно вставлены клеммы соединения. Случается и отключение провода, который питает устройство.

Покупка предохранителя прикуривателя для Приоры сегодня не является проблемой. Отечественные магазины предлагают большой выбор автозапчастей для различных моделей. При этом важно принять к сведению советы специалистов и покупать запчасти заводского качества, выпущенные в России.

Предохранители Лада Приора: где находятся, замена

Лада приора – автомобиль производства ВАЗ, ставший популярным среди всех слоев населения страны. Преимуществом данного транспортного средства является небольшая стоимость, а также внешние сходства с 10-й моделью.

АвтоВАЗ производил Приоры с двигателем 8 и 16 клапанов, но вторые приобрели большую популярностью. Однако в ходе эксплуатации Приоры зачастую возникают различные проблемы, и одной из наиболее популярных является поломка предохранителей в каком-либо из блоков. Подробнее о видах блоках, установленных в машину, а также о том, где находятся элементы и как производить их замену, можно прочитать в данной статье.

Схемы

Содержание

  • Схемы
  • Виды блоков
  • Главный блок
  • Монтажный блок
  • Дополнительный монтажный блок
  • Блок климатических приборов
  • Замена

Стоит отметить, что электронный функционал у данной модели значительно выше, чем у ранее выпущенной «десятки». Однако его все равно нельзя назвать современными. К дополнительному функционалу можно отнести наличие:

  • Печки с кондиционером;
  • Подогрева;
  • Электроусилитель руля;
  • Прикуриватель.

За работоспособность каждой электрической цепи отвечают элементы, установленные в блоках, которые называются предохранителями и реле.

Виды блоков

Лада Приора оборудована тремя блоками:

  • Главным.
  • Монтажным.
  • Дополнительным монтажным.

Также при производстве серии были выпущены люксовые модели, оборудованные еще одним блоком, где элементы регулировали работу техники климат-контроля.

Главный блок

Данный агрегат расположен под капотом неподалеку от аккумулятора. Над устройством размещен кожух из пластика, выступающий в качестве защиты. Рассматриваемый блок содержит шесть предохранителей, каждый из которых отвечает за работоспособность основных электрических систем автотранспорта. Ниже представлена схема с описанием каждого элемента.

  • Контроллер работы двигателя.
  • Выключатель системы зажигания. Также данный предохранитель отвечает за работу стеклоподъемников и вентилятора с радиатором.
  • Подача сигнала, включение системы зажигания. Дополнительно элемент используется для того, чтобы включить или отключить стоп-сигнал и организовать освещение салона.
  • Работоспособность электрогенератора.
  • ЭУР.
  • Работоспособность цепи электрического генератора.

Таким образом, данный блок считается одним из важных элементов конструкции автомобиля. С его помощью осуществляется подача топлива на бензонасос, а также регулируются основные системы, обеспечивающие комфортную езду.

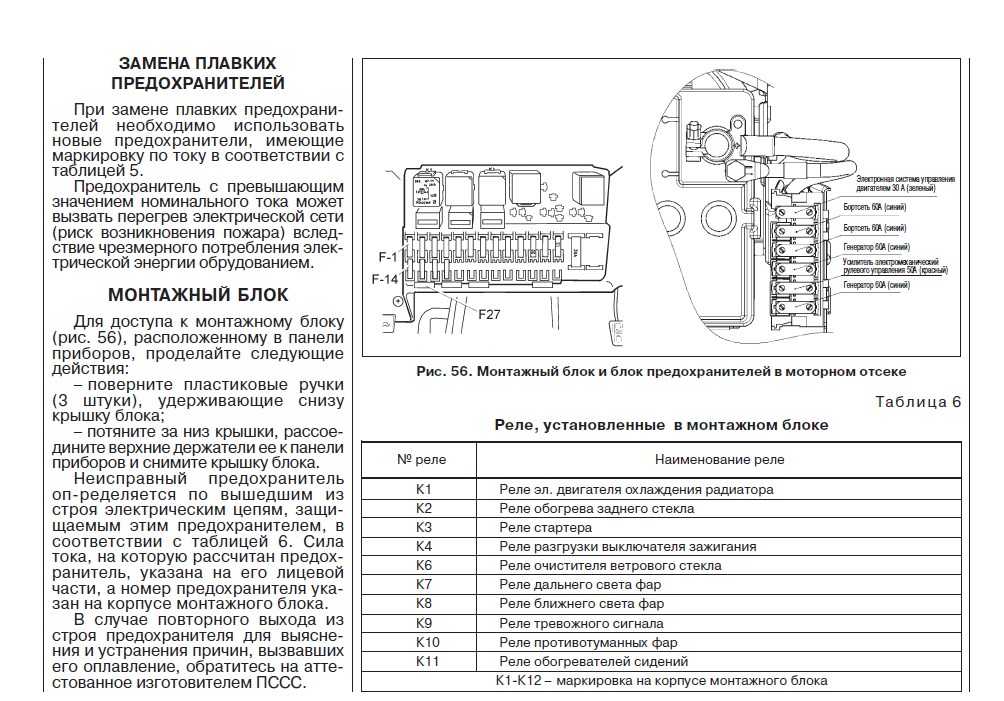

Монтажный блок

Он расположен в салоне Приоры. Точное местоположение — под приборной панелью слева. Данный агрегат также защищен снимающейся крышкой, материал крышки – пластик. Крепление защитного элемента производится с помощью трех защелок, и чтобы их снять, необходимо каждую из них провернуть.

Номер элементаОбозначение
1Лампы ближнего света и передних поворотов.
2Лампы боковых поворотов.
3Выключение системы зажигания центрального замка.
4Реле.
5БУ.
6Лампы задних фонарей.
7Контрольная лампа.
8Реле-прерыватель цепи.
9Выключатель системы.
10Переключатель системы.

Ниже вновь представлено фото схемы, но на этот раз оно относится к монтажному блоку. Также после схемы приводится таблица с соответствующим обозначением предохранителя и его назначением.

Также предохранители, изображенные на схеме, отвечают за работоспособность огней габаритов (F14,15), дворников (F11), ламп на противотуманки (F17,18), обеспечивают работу магнитолы.

Стоит отметить, что расположение реле и предохранителей может быть различным в зависимости от типа комплектации транспортного средства. Поэтому в таблице представлены только основные элементы.

Дополнительный монтажный блок

Чтобы найти этот агрегат, необходимо заглянуть под левую ногу пассажира переднего сиденья. Устройство защищено специальной крышкой, закрепленной на блоке винтами.

Агрегат представлен двумя реле и тремя предохранителями, среди которых:

  • К1. Включение зажигания.
  • К2. Подача топлива на насос.
  • F Работоспособность электрической цепи стартера и реле.
  • F Включение контроллера двигателя.
  • F Работа топливного насоса.

Становится понятно, какой элемент и за что отвечает. С помощью данного блока обеспечивается безопасное зажигание системы с помощью центрального замка. Также данный блок способствует бесперебойной работе АБС.

Блок климатических приборов

Как уже было сказано, на модели Лады Приоры Люкс устанавливается также блок, отвечающий за работоспособность климатических приборов. Он тоже является монтажным, однако расположен неподалеку от основного агрегата с предохранителями.

Замена

Если в процессе эксплуатации транспортного средства возникла поломка, и было обнаружено, что перегорел предохранитель, то необходимо произвести его замену. Если этого не сделать, прекратится подача электричества, например, на фары.

Выполнить процесс можно собственными руками, что значительно сэкономит денежные средства.

Стоит рассмотреть несколько случаев:

  • Если перегорел предохранитель основного блока, то необходимо заглушить двигатель, отсоединить клеммы от аккумулятора и только после этого приступать к рассматриваемому агрегату. С помощью инструментов нужно открутить крышку и пинцетом извлечь неисправный элемент. На его место тем же самым пинцетом будет установлен новый предохранитель. Стоит отметить, что к каждому блоку идет набор запасных предохранителей, и многие водители предпочитают возить его с собой, что является неплохим решением.
  • В случае если сгорел предохранитель монтажного блока, требуется также отключить работу генератора. После этого с помощью отвертки необходимо извлечь блок из распиновки приборной панели. Как только все крепежные крючки будут откручены, а сам агрегат извлечен, можно воспользоваться пинцетом для замены.
  • Наконец, последний случай – поломка предохранителя третьего блока. В этой ситуации нужно отключить подачу топлива и воспользоваться ключом на «8», чтобы открутить гайку щитка. Впоследствии на помощь снова придет пинцет.

Никаких сложностей процесс замены предохранителя не представляет, поэтому нет необходимости отправляться с автомобилем на СТО.

В результате следует сказать, что Лада Приора привлекает покупателей небольшой стоимостью, однако перегрев предохранителей – частая проблема в процессе эксплуатации. И чем дольше автолюбитель будет пользоваться данным транспортным средством, тем чаще он будет сталкиваться с подобной проблемой.

ВАЗ Priora с 2007 года, замена предохранителей инструкция онлайн

Главная / Каталог / Lada / Lada Priora / ВАЗ 2170 / 2171 / 2172 / 2173 с 2007 года, книга по ремонту в электронном виде / …

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:


не заводится ВАЗ Приора, неисправности ВАЗ Приора, мануал ВАЗ Приора, manual ВАЗ Приора, схема ВАЗ Приора, характеристики ВАЗ Приора, устройство ВАЗ Приора, ремонт ВАЗ Приора, аккумулятор ВАЗ Приора, не заводится ВАЗ 2170, неисправности ВАЗ 2170, мануал ВАЗ 2170, manual ВАЗ 2170, схема ВАЗ 2170, характеристики ВАЗ 2170, устройство ВАЗ 2170, ремонт ВАЗ 2170, аккумулятор ВАЗ 2170, не заводится ВАЗ 2171, неисправности ВАЗ 2171, мануал ВАЗ 2171, manual ВАЗ 2171, схема ВАЗ 2171, характеристики ВАЗ 2171, устройство ВАЗ 2171, ремонт ВАЗ 2171, аккумулятор ВАЗ 2171, не заводится ВАЗ 2172, неисправности ВАЗ 2172, мануал ВАЗ 2172, manual ВАЗ 2172, схема ВАЗ 2172, характеристики ВАЗ 2172, устройство ВАЗ 2172, ремонт ВАЗ 2172, аккумулятор ВАЗ 2172, не заводится ВАЗ 2173, неисправности ВАЗ 2173, мануал ВАЗ 2173, manual ВАЗ 2173, схема ВАЗ 2173, характеристики ВАЗ 2173, устройство ВАЗ 2173, ремонт ВАЗ 2173, аккумулятор ВАЗ 2173, не заводится LADA Приора, неисправности LADA Приора, мануал LADA Приора, manual LADA Приора, схема LADA Приора, характеристики LADA Приора, устройство LADA Приора, ремонт LADA Приора, аккумулятор LADA Приора, не заводится LADA 2172, неисправности LADA 2172, мануал LADA 2172, manual LADA 2172, схема LADA 2172, характеристики LADA 2172, устройство LADA 2172, ремонт LADA 2172, аккумулятор LADA 2172, не заводится LADA 2171, неисправности LADA 2171, мануал LADA 2171, manual LADA 2171, схема LADA 2171, характеристики LADA 2171, устройство LADA 2171, ремонт LADA 2171, аккумулятор LADA 2171, не заводится LADA 2170, неисправности LADA 2170, мануал LADA 2170, manual LADA 2170, схема LADA 2170, характеристики LADA 2170, устройство LADA 2170, ремонт LADA 2170, аккумулятор LADA 2170, не заводится LADA 2170, неисправности LADA 2170, мануал LADA 2170, manual LADA 2170, схема LADA 2170, характеристики LADA 2170, устройство LADA 2170, ремонт LADA 2170, аккумулятор LADA 2170

4.

Предохранители

Блок реле и предохранителей расположен в салоне слева в приборной панели.

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо в первую очередь проверить исправность соответствующих предохранителей. Для этого найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора.

Примечание:
Схема расположения предохранителей указана на корпусе блока предохранителей.

Номер предохранителя/номинальный ток Наименование
F1/25
Электровентилятор радиатора системы охлаждения двигателя
F2/25 Обогрев заднего стекла
F3/10 Дальний свет (правый)
F4/10 Дальний свет (левый)
F5/10 Звуковой сигнал
F6/7,5 Ближний свет (левый)
F7/7,5 Ближний свет (правый)
F8/10 Сигнал охранной сигнализации
F9/25 Вентилятор отопителя
F10/7,5 Стоп-сигналы, комбинация приборов, освещение салона
F11/20 Стеклоочиститель, управление обогревом заднего стекла
F12/10 Комбинация приборов
F13/15 Прикуриватель
F14/5 Габаритный огонь (левый)
F15/5 Габаритный огонь (правый)
F16/10 Блок ABS
F17/10 Противотуманная фара (левая)
F18/10 Противотуманная фара (правая)
F19/15 Подогрев сидений
F20/5 Блок управления иммобилайзером
F21/7,5 Задние противотуманные фары
F22-F30/- Запасные места для предохранителей
F31/30 Блок управления электроникой
F32/- Запасное место для предохранителя

В зависимости от производителя на автомобиле может быть установлен один из нескольких типов блока реле и предохранителей. Кроме того, блоки реле и предохранителей могут отличаться также в зависимости от комплектации автомобиля.

Номера предохранителей, защищающих конкретные электрические цепи, указываются на корпусе блока предохранителей. Проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Если все предохранители в порядке, то причина неисправности заключается в чем-то другом. Заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Примечание:
Цепи электрооборудования двигателя (система зажигания, система пуска и система зарядки) не защищены предохранителями.

1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.

2. Повернуть на 90° три фиксатора и снять нижнюю крышку.

3. Открыть блок предохранителей.

4. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся там же в блоке предохранителей.

5. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.

Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей, и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно безболезненно обойтись некоторое время.

Примечание:
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности установить новый предохранитель с требуемым номиналом силы тока.

Внимание:
— Замена перегоревшего предохранителя новым, с более высоким номиналом силы тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки. Поэтому, при отсутствии нужного запасного предохранителя, следует устанавливать предохранитель с меньшим значением номинального тока, по сравнению с заменяемым.
— Запрещается использовать вместо предохранителей кусочки фольги или проволоки, поскольку это не только увеличит вероятность выхода из строя электрооборудования автомобиля вследствие перегрузки, но и может стать причиной возгорания электропроводки.

6. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.
