Принцип работы корректора фар – принцип работы, где находится, гидрокорректор

принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

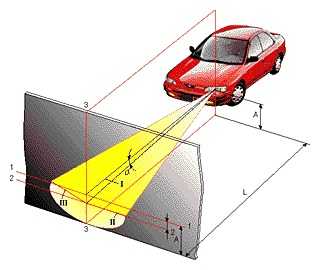

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

• механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
• гидромеханический;
• электромеханический;
• пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

• 6 – ручка регулировки светового пучка;
• 1 – главный регулировочный механизм;
• 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

• переключатель на приборной панели;
• мотор-редукторы;
• блок управления;
• провода питания.

Переключатель обычно устанавливается слева от рулевой колонки и имеет 3-4 фиксируемых положений для изменения угла наклона отражателя фар. Сервопривод, он же мотор-редуктор, он же непосредственно и корректор фар, является исполнительным механизм, перемещение штока которого поднимает либо опускает отражатель, упираясь в его нижнюю часть (сверху отражатель закреплен на шарнирах).

Принцип работы

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка. Устройство:

• небольшой двигатель постоянного тока с возбуждением от магнитов;
• червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
• схема управления;
• датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема управления мотор-редуктором, в основе которой двухканальный операционный усилитель. Одно плечо мостовой схемы соединено с датчиком фактического положения штока, а второе – с входным выводом платы управления. Воздействие на электропривод корректора осуществляется изменением управляющего воздействия на входе платы. При появлении ошибки рассогласования моста управляющая система будет подавать напряжение на сервопривод до того момента, пока напряжение на выводах датчика положения не сравняется с управляющим. В электронном блоке управления обязательно предусмотрена защита от перенапряжения бортовой сети автомобиля. Когда переключатель электромеханического корректора фар не изменяет своего положения, электродвигатель находится в выключенном состоянии.

Характерные неисправности

• Обрыв цепи, появление окислов в местах разъемов.
• Износ деталей электродвигателя.
• Перегорание элементов интегральных схем.

Системы автоматического управления корректором фар

Автоматизированный корректор положения отражателя фар не требует участия водителя для регулировки светотеневой границы. Система, использующаяся с галогенными лампами, ориентируется лишь на положение кузова, поэтому ее еще называют

статической.

На автомобилях с ксеноновыми источниками света используется усовершенствованный адаптивный корректор, который поддерживает пучок света в заданном положении, ориентируясь на изменение положения кузова при ускорении, замедлении, изменении направления и движении по ухабистым участкам дороги. Определено это тем, что прямой свет ксеноновых фар намного агрессивней воздействует на глаза человека.

Устройство системы:

• датчики дорожного просвета автомобиля;
• блок управления;
• сервоприводы (обычные электромеханические мотор-редукторы).

Датчик из комплекта для установки ксенона своими руками.

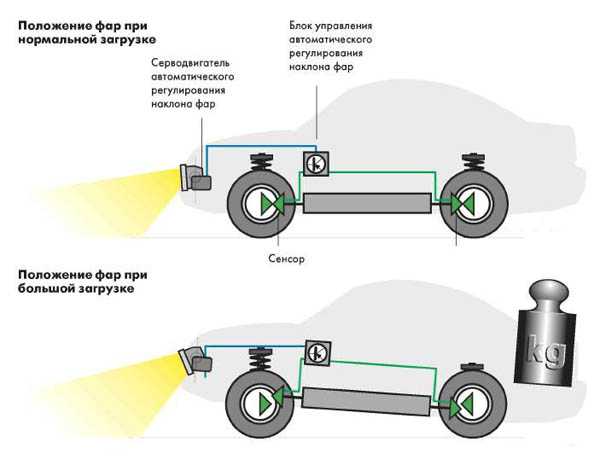

Основой принципа работы является постоянное считывание дорожного просвета автомобиля. Для этого используются бесконтактные датчики, построенные на основе эффекта Холла. Обычно устанавливается несколько датчиков на несущих кузовных элементах в передней и кормовой частях. В корпусе измерителя находится статор (подвижный элемент) со встроенными магнитами и ротор (неподвижный элемент), являющийся датчиком Холла. Статор соединен тягой с деталью подвески, поэтому всяческое изменение положения детали относительно кузова передается датчиком в блок управления. ЭБУ обрабатывает полученную информацию и управляет работой мотор-редукторов. Несмотря на очевидное удобство, зачастую автоматический корректор доукомплектовывается системой с возможностью ручной регулировки.

В конструкции может использоваться всего один датчик положения кузова ультразвукового типа. Чаще всего такое решение предлагается в качестве альтернативы штатным системам при установке ксеноновых ламп своими руками.

autolirika.ru

Корректор фар принцип работы

Как это неприятно, когда при движении ночью свет от встречной машины буквально бьет по глазам, и на какое-то время нельзя рассмотреть ничего впереди. Да и потом ещё долго с трудом удается что-то увидеть на дороге. И ведь происходит это не из-за того, что кто-то специально старается тебя ослепить. Просто на встречной машине не работает, или ее водитель не использует корректор фар.

Что это такое, и как работает корректор фар

Это устройство, поддерживающее неизменным установленное положение оптической оси фары при изменении загрузки и условий движения автомобиля.

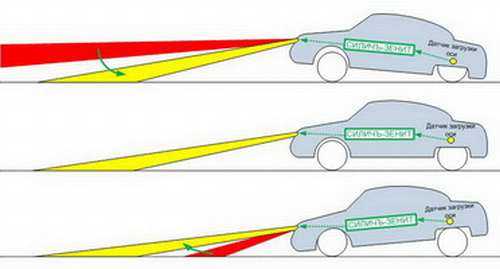

Свет, формируемый оптикой машины, настраивается при незагруженном автомобиле и на приведенном выше рисунке выделен желтым цветом. Однако световой поток меняется в зависимости от загрузки авто, смещаясь вверх или вниз от правильной оптической оси, что отображается на рисунке красным цветом. Для исправления такого изменения и служит корректор фар.

Принцип работы корректора фар и варианты его реализации

В самом простейшем виде принцип или описание работы будет таким – в машине предусмотрена возможность регулировать свет непосредственно из салона. Если загрузка авто стала другой, например, сели дополнительно пассажиры, или загружен багажник, то свет будет смещен вверх, что приведет к ослеплению встречных водителей. Чтобы избежать этого, имеется возможность изменения его направления, что позволяет, сместив луч света вниз или верх, восстановить нормальное освещение.

Описанный принцип, положенный в основу работы корректора, реализуется различными способами. На сегодняшний день корректировка может быть:
принудительного действия или автоматической, причем в двух вариантах, когда используется:

1. статический корректор;
2. динамический корректор.

Принудительная корректировка

При таком подходе управление световым потоком осуществляется вручную, для чего используется специальный переключатель в салоне автомобиля. Изменение его положения приводит к изменению положения осветительных приборов.

По типу используемого привода в таком устройстве существуют:

• электромеханический корректор фар;
• механический корректор фар;
• гидравлический;
• пневматический и др.

В качестве примера, как работает любое из упомянутых устройств, можно рассмотреть электрический корректор фар. Правильней будет его называть не электрический, а электромеханический. В его состав входят:

1. переключатель положения;
2. электрический моторедуктор, расположенный на каждой фаре;
3. соединительные провода.

Принцип, по которому работает подобное устройство, достаточно прост. При смене положения переключателя в салоне автомобиля, электрический сигнал (напряжение) подается на моторедуктор. Его шток, один конец которого располагается на отражателе фары, смещается. Такое перемещение штока приводит к тому, что меняется положение связанного с ним отражателя и в конечном итоге – световой поток.

Автоматическая коррекция светового потока

Когда на автомобиле установлен автоматический корректор фар, водителю ничего не требуется делать дополнительно, в данном случае за него работает автоматика.
В ее состав входят:

• блок управления устройством;
• датчики дорожного просвета;
• исполнительные механизмы.

Как уже упоминалось, его работа может происходить в статическом и динамическом режиме. При статическом режиме автоматика контролирует клиренс автомобиля, и при его изменении, вследствие дополнительной загрузки машины, блок управления отправляет электрический сигнал на исполнительные механизмы для корректировки положения осветительных приборов.

Однако, такого режима работы, с началом применения ксеноновых ламп, оказалось недостаточно. Генерируемый ими световой поток настолько мощный, что даже его кратковременное воздействие способно ослепить водителей, движущихся навстречу. Поэтому для предотвращения подобного явления появился динамический корректор.

Его главное отличие – быстродействие. Работа такого корректора способна за доли секунды изменить направление светового потока. Это позволяет удерживать световой поток в заданных границах при ускорении автомобиля, его торможении, движении в поворотах и на неровной дороге. Благодаря этому при правильной регулировке даже яркие фары не ослепляют встречных водителей при совершении маневров.

Корректор фар стал обязательным элементом конструкции автомобиля. Его использование повышает безопасность движения ночью, благодаря обеспечению постоянной освещенности дорожного полотна и уменьшению возможности ослепления других водителей.

znanieavto.ru

Автокорректор фар — что это и для чего? Принцип работы автокорректора фар и важные моменты

Статистика неумолима и согласно ее данным, порядка 30% всех аварий происходит именно ночью. При этом 70% этих аварий происходит по причине проблем с автомобильной оптикой. Ее несовершенство или неисправность нередко приводит к плачевным последствиям, ежегодно унося тысячи и даже миллионы человеческих жизней.В большинстве случаев водитель из-за плохого освещения просто не успевает обнаружить препятствие или поворот, поскольку движется с включенным ближним светом фар. Автовладельцы, думаю, понимают о чем я. Речь о ситуациях, когда с «ближним» ничего не видно, а включить дальний невозможно, т. к. «встречка» интенсивная и дальний в прямом смысле ослепляет водителей движущихся по встречной полосе. Кстати, ослепление — еще одна причина, по которой происходит немало ДТП в темное время.

Ослепление происходит не только по причине непереключения режима света фар с дальнего на ближний, но и по причине неправильной настройки фар головного света. Почти во всех иномарках, которым больше 5-10 лет есть специальный регулятор, которым в ручном режиме можно поднять или опустить фары в зависимости от загруженности автомобиля, величины колес, и прочих факторов, влияющих на изменение положения кузова автомобиля. Более современные автомобили лишены функции ручной регулировки фар, на смену ручному режиму пришла автоматика. Так называемый автокорректор фар выполняет автоматическую корректировку пучка света фар по вертикали, в зависимости от положения кузова и фар относительно проезжей части. Именно об этом «чудо-устройстве» мы сегодня и поговорим, вы узнаете, что такое автокорректор фар, как он работает и какую роль играет в обеспечении безопасности дорожного движения.

Автоматический корректор фар

Автокорректор фар или система автоматической коррекции фар — система включающая в себя ЭБУ, датчики положения кузова, электропривод, а также тяги, при помощи которых происходит автоматическая коррекция границы ближнего света фар. Автокорректор фар обязательно устанавливается на авто, которые еще на конвейере оснащаются ксеноновыми лампочками, помимо этого корректор может использоваться вместе с обычными «галогенками».

Автоматический корректор фар для ксенонового света считается более совершенным, поскольку производит регулировку пучка света в «правильном» положении, при любых обстоятельствах. К примеру, если увеличивается нагрузка на ходовую часть (когда сзади садятся пассажиры или перевозится тяжелый груз), во время разгона или торможения (не секрет, что при резком разгоне/торможении происходит «клевок», при этом и фары без автокорректора следуют за кузовом), а также при езде по неровной дороге. В случае с «галогенками», в принципе ничего страшного не произойдет, если фары будут светить чуть-чуть «в небо» или наоборот «в асфальт», хотя это тоже крайне нежелательно. Однако если подобное произойдет с ксеноном — последствия могут быть очень серьезными, именно потому, что интенсивность ксенона в несколько раз превышает свет, излучаемый галогеновыми фарами. При желании автокорректор фар можно установить практически на любой автомобиль.

Из чего состоит и как работает система автоматической коррекции фар?

В системе автокорректора может быть установлено от одного до трех датчиков дорожного просвета, ставятся они спереди и сзади кузова. Кроме того, в системе используется бесконтактный датчик угла поворота, принцип работы которого заключается на эффекте Холла. Датчики крепятся к кузову и соединяются с подвеской при помощи специальных тяг. Сам датчик представляет собой подвижный ротор с постоянными магнитами и неподвижного статора в виде датчика Холла.

Положение кузова по отношению к подвеске распознается благодаря датчикам и тяге, которая меняет свое положение, поворачивая ротор, который в свою очередь меняет магнитный поток. Этот поток учитывается датчиком Холла, после чего происходит коррекция фар с учетом заданных алгоритмов. В более дешевых системах автоматической коррекции фар используется всего один датчик — ультразвуковой. Единственный датчик крепится в задней части кузова по принципу описанному выше.Сигнал, который поступает от датчиков принимает ЭБУ (электронный блок управления) автокорректора фар. Блок управления руководствуется определенными алгоритмами, которые предполагают учтение информации о текущей скорости автомобиля, а также состоянии датчиков. После этого ЭБУ подает команду относительно угла, на который необходимо поднять или опустить фары.Такая простая и в то же время полезная система позволяет всегда держать фары в правильном положении, исключая возможность ослепления других участников движения. Более совершенным и продвинутым в плане безопасности движения и автоматической коррекции фар является система адаптивного освещения, которая позволяет корректировать пучок света не только в вертикальном, но и в горизонтальном направлении, но это, как говорится, уже совсем другая история…

У меня все, надеюсь, вам все понятно? Спасибо за внимание, и до новых встреч на Фара Инфо.

farainfo.ru

Корректор фар: принцип действия, устройство, неполадки

Все согласятся с тем, что ночью намного труднее управлять машиной, нежели в светлое время суток. И проблема заключается не только в том, что из-за отсутствия дневного освещения на дороге снижается видимость.

Дополнительно создают проблемы и встречные автомобили, фары которых не настроены должным образом. Хорошо, что подобная проблема свойственна лишь старым машинам, на которых отсутствуют корректоры фар. Впрочем, ладно, что тут кривить душой, современные авто тоже могут создавать проблемы, если у них сломан корректор фар, или если хозяин использует его неправильно либо же вообще не использует (это касается автомобилей, оснащенных ручным корректором).

Устройство автоматической корректировки фар помогает направлять освещение от головных световых приборов таким манером, чтобы гарантировать водителю отличную видимость и при этом не ослеплять автомобилистов, движущихся во встречном автотранспорте. Разумеется, с матричными фарами автомобиля Audi такая технология не сравнится, но она также очень эффективна в применении.

Конструкция и принцип действия корректора фар

Стоит отметить, что принцип работы различных видов корректоров фар примерно одинаков. Вместе с тем, различают автоматическую и ручную настройку. В последнем варианте расположение фар регулируется посредством специального регулятора, установленного внутри салона авто, и с помощью его вращения водитель самостоятельно меняет угон наклона оптики. В первом же случае электроника автоматически сама все настраивает, в зависимости от посадки машины.

Ручной корректор фар

Такой корректор фар устанавливается на многие бюджетные автомобили, поэтому знаком большому числу автолюбителей. Как следует из названия, в действие корректор приводится непосредственно водителем. Для этого, как правило, требуется всего лишь повернуть колесико, или как его еще называют – поворотный переключатель. Чаще всего используется электромеханический привод корректора фар, поэтому рассмотрим именно его.

Регулирующее колесико имеет обычно цифровую разметку или графическую, которая обозначает положение фар. Корректировка производится водителем по мере необходимости, в зависимости от загруженности автомобиля и изменения его наклона в продольном направлении относительно центра тяжести.

Проще говоря, если на заднее сиденье сели три человека, а в багажник пришлось положить четыре мешка картошки для тещи, то очевидно, что зад машины опустится, а передок поднимется, из-за чего фары станут светить слишком высоко и будут слепить водителей встречного транспорта.

Чтобы этого не происходило, необходимо повернуть колесико таким образом, чтобы пучок света опустился вниз.

Поворот регулятора дает соответствующую команду мотор-редуктору, который и нужен для того чтобы повернуть фару на определенный угол. По сути, мотор-редуктор – это не что иное, как червячный редуктор, который необходим для преобразования вращательного движения электродвигателя (находящегося внутри мотор-редуктора) в поступательное движение штока, который непосредственно воздействует на фару, изменяя угол ее наклона.

Конструктивно фара на шарнирах закреплена в верхней части, а шток шаровым наконечником (упирающимся в сферическую защелку) удерживает нижний край фары. И именно движение вперед-назад нижней части фары, при неизменной верхней точке крепления дает необходимое изменение угла наклона.

Ручной корректор фар очень простое, весьма надежное и главное – полезное устройство, но имеющее один очень существенный недостаток: большинство водителей забывают им пользоваться и слепят своих коллег, не смотря на то, что имеют возможность этого не делать.

Автоматическая система корректировки фар

Автоматический корректор фар более совершенная технология, поскольку не требует от водителя никаких действий. Регулировка светотеневой границы происходит автоматически на основании показаний датчиков.

Автокорректор фар может устанавливаться на автомобили, оснащенные либо галогеновыми, либо ксеноновыми фарами. Для ксенона это даже обязательно, поскольку данный тип фар излучает свет очень высокой интенсивности, и в случае отсутствия автокорректора может представлять серьезную угрозу для безопасности движения.

Что касается конструкции автокорректора фар, то здесь можно выделить такие элементы:

• блок управления;
• датчики, которые измеряют клиренс автомобиля в различных точках;
• устройство, выполняющее настройку фар (исполнительный механизм).

Как правило, в системе используется два или три датчика, измеряющих величину дорожного просвета. Спереди может быть установлен либо один датчик, либо пара. И один датчик находится сзади.

В ранних системах использовались потенциометрические датчики, но они отличались недостаточной надежностью, поэтому сейчас их заменили бесконтактные датчики угла поворота.

Принцип действия этих датчиков основан на эффекте Холла. Механизм работы датчика довольно прост.

Конструктивно датчик состоит из ротора (подвижная деталь), со встроенным в него постоянными магнитами и статора (неподвижная деталь),  который, по сути, и есть датчик Холла.

Датчик крепится к днищу, а с помощью тяги соединяется с подвеской. Изменение хода подвески через тягу передается к ротору, который при этом поворачивается, что вызывает изменение магнитного потока, которое улавливается датчиком Холла.

Величина изменения магнитного потока в дальнейшем пересчитывается блоком управления в необходимый угол поворота фар, и соответствующий сигнал подается на исполнительный механизм. В своей работе блок управления учитывает не только угол наклона автомобиля, но и скорость, а так же характер движения автомобиля.

Наиболее распространенные неполадки корректора фар

Довольно часто с подобными механизмами появляются разные неприятности и проблемы. Давайте рассмотрим, из-за чего же может не работать автомобильный корректор фар.

Наиболее уязвимым местом любой современной электроники считаются датчики. Это присуще и такому устройству, как корректор фар. Здесь датчик, базируясь на показателях клиренса, производит настройку наклона фар. Часто автолюбители сетуют на то, что на приборной доске автомобиля горит индикатор неполадок корректора фар. Как правило, это происходит из-за поломки кронштейна, который удерживает датчик. В итоге, датчик отправляет неверные сведения, и появляется ошибка в работе самого корректора.

Порой проблема может заключаться в контактном соединении. Из-за частого закисания контактов снижается и их проводимость. В результате, появляются похожие неприятности, когда корректор перестает нормально работать.

Также может возникнуть и другая проблема, напрямую связанная с самим механизмом настройки. Но это не какая-нибудь неисправность, а просто специфика его работы на отдельных автомобилях. Например, корректор фар Калины (минусом которого считается небольшой угол регулировок) работает так, что луч света ближних фар чрезмерно опущен вниз, а это заметно снижает эффективность освещения обычных ламп.

Правильная работа корректора фар положительно отражается и на вашей безопасности, и на безопасности остальных участников дорожного движения. Потому ко всем неполадкам данного устройства относитесь очень серьезно.

autodromo.ru

принцип работы, где находится, гидрокорректор

Корректная светотеневая граница при движении в темное время суток обеспечивает не только собственную безопасность, но и комфорт для водителей встречного транспорта. Рассмотрим, как работает корректор фар, устройство и принцип работы различных систем автоматической регулировки угла наклона фар.

Принцип действия

Корректор предназначен для регулировки уровня светотеневой границы в режиме ближнего света фар. Для дальнего режима свечения данная опция не столь важна, поскольку только ближний свет фар имеет четкую светотеневую границу (условная граница светового потока, резко переходящая в практически неосвещаемую область). Граница ближнего света фар должна хорошо освещать дорогу, но при этом не слепить водителей встречных автомобилей.

Уровень светотеневой границы зависит от формы и угла наклона светоотражателя по вертикали. Именно последний параметр нуждается в постоянной регулировке, так как угол наклона фар зависит от степени загруженности и распределения груза в автомобиле. Чем больше загружена кормовая часть, тем больше будет задран перед автомобиля. Соответственно, даже правильно отрегулированные фары теперь будут слепить водителей встречных машин.

Согласно требованиям к выпускаемым в Европе авто, корректором фар должны штатно комплектоваться все машины, допущенные к эксплуатации после 1999 г. Подобные системы не устанавливаются на авто с активной подвеской.

Системы принудительного действия

Управление корректором фар осуществляется сменой положения переключателя на приборной панели. Основные виды приводов, использующихся в конструкции ручных корректоров:

• механический. Конструкцию лишь с натяжкой можно назвать корректором фар, так как устройство представляет собой регулировочный винт, вмонтированный в корпус фары. Вкручивание либо выкручивание последнего приводит к изменению вертикального угла наклона отражателя;
• гидромеханический;
• электромеханический;
• пневматический. Ввиду своей сложности пневматический корректор фар получил небольшое распространение. Система может иметь ручную либо автоматическую регулировку. В первом случае пневматическими исполнительными механизмами управляет водитель посредство n-позиционного переключателя на приборной панели (чаще всего используется в паре с галогенным освещением). В работе автоматизированной системы принимают участие датчики положения кузова, блок управления, исполнительные механизмы (используется в паре с ксеноновыми лампами). Положение рефлектора регулируется изменением давление воздуха в соответствующих магистралях.

Гидрокорректор

Отечественным автолюбителям подобная система хорошо знакома, так как ручные корректоры фар такого типа устанавливалась на ВАЗ 2107, 2109, 2110, 2114, «Нива», «Гранта».

Основные компоненты системы:

• 6 — ручка регулировки светового пучка;
• 1 — главный регулировочный механизм;
• 2 — рабочие цилиндры со штоком, воздействующим на отражатель фар.

Принцип работы основывается на регулировке положения штока корректора посредством перемещения специальной жидкости по магистралям. Переключатель механически соединен с поршнем главного гидроцилиндра. При воздействии на ручку регулятора для поднятия отражателей в системе возрастает давление жидкости, что приводит в движение рабочие цилиндры, выдвигая тем самым шток. Поскольку система полностью герметична, обратное движение ручки приводит к противоположному эффекту.

Архаичная система считается крайне ненадежной. Со временем в местах соединения трубок и манжетах теряется герметичность, что приводит к подсасыванию в систему воздуха и потере рабочей жидкости.

Электромеханический корректор

Система регулировки положения отражателя фар с электроприводом получила наибольшее распространение. Электропривод позволяет реализовать как принудительное изменение высоты границы пучка света, так и автоматическую регулировку в зависимости от реальных условий движения.

Устройство системы принудительного действия:

• переключатель на приборной панели;
• мотор-редукторы;
• блок управления;
• провода питания.

Переключатель обычно устанавливается слева от рулевой колонки и имеет 3-4 фиксируемых положений для изменения угла наклона отражателя фар. Сервопривод, он же мотор-редуктор, он же непосредственно и корректор фар, является исполнительным механизм, перемещение штока которого поднимает либо опускает отражатель, упираясь в его нижнюю часть (сверху отражатель закреплен на шарнирах).

Принцип работы

Принципиально устройство сервопривода напоминает мотор-редуктор, использующийся в конструкции центрального замка. Устройство:

• небольшой двигатель постоянного тока с возбуждением от магнитов;
• червячный редуктор, использующийся для превращения вращательного движения вала электромотора в возвратно-поступательно перемещение штока;
• схема управления;
• датчик фактического положения штока резистивного типа.

ЭБУ регулирует положение штока подачей управляющего напряжения на сервопривод. Логику управления корректорам фар с электромеханическим приводом рассмотрим на примере БУК 02-01, использующего на многих отечественных авто. Одним из основных компонентов управляющей платы является мостовая схема у

autoexpert.today

Ремонт корректора фар своими руками; видео о гидрокорректорах

Понимание принципа работы корректора фар позволяет не только диагностировать поломку, из-за которой не работает регулировка уровня светотеневой границы ближнего света, но и произвести восстановление своими руками. Рассмотрим, как выполнить ремонт корректора фар электромеханического вида и гидрокорректора.

Гидрокорректор

В статье «Почему не работает корректор фар» мы рассмотрели основные неисправности системы, а также способ ремонта путем комплектной замены всех узлов системы. Тем не менее гидрокорректор в большинстве случаев отлично поддается ремонту. Для того чтобы гидрокорректор перестал нормально работать, достаточно потери даже небольшого количества рабочей жидкости. Пополнить утерю можно обычным антифризом.

Не стоит заливать в систему незамерзающую жидкость для омывателя лобового стекла. При отрицательных температурах жидкость уменьшается в объеме, что впоследствии приводит к завоздушиванию системы.

6 – ручка регулировки светового пучка; 1 – главный регулировочный механизм; 2 – рабочие цилиндры со штоком, воздействующим на отражатель фар.

Варварский метод ремонта

Многие водители не обременяют себя ни ремонтом, ни с заменой гидрокорректора. Когда фары начинают светить вниз, они попросту вкручивают саморезы с тыльной стороны рабочего цилиндра. Регулировка положения штока и уровня наклона фар осуществляется вкручиванием и выкручиванием саморезов.
После такого ремонта понятие корректора фар к системе больше не применимо, так как исчезает возможность быстрой корректировки угла наклона отражателя фар из салона. Но такой ремонт имеет право на жизнь, если неисправность застала вас в пути и другой возможности поднять свет фар попросту нет.

Восстановление без снятия

1. Вытащите исполнительные механизмы из блока фар.
2. Снимите трубки с посадочных мест, после чего закрепите трубки так, чтобы из них не вытекла оставшаяся в них рабочая жидкость. Место посадки предварительно лучше подогреть, но можно просто обрезать трубки у края посадочных мест. Проверьте рабочий ход цилиндров исполнительных механизмов, двигая их за шток с помощью плоскогубцев. Поршни должны перемещаться без подклинивания.

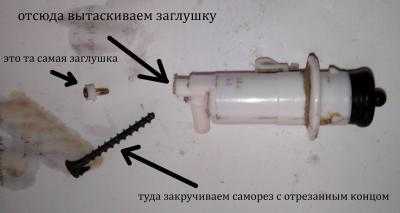

3. В каждом исполнительном механизме есть заглушка для прокачивания системы, которую необходимо предварительно вытащить.
4. Поверните переключатель на приборной панели в положение О. Заполните трубки тосолом так, чтобы сверху оставалась небольшая капля, после чего наденьте их на штуцеры исполнительных механизмов.
5. Расположите корпусы рабочих цилиндров так, чтобы отверстие для прокачки было самой высокой точкой.
6. Удерживая шток в максимально задвинутом положении, заполните рабочий цилиндр жидкость до образования над отверстием для прокачки небольшой «горочки».
7. Закройте заглушку.

Система должна заработать, но поскольку не производилась дефектовка герметичности соединений у главного цилиндра, регулятора у приборной панели и уплотнителей рабочих цилиндров, то нельзя быть уверенным в долгом сроке службы гидрокорректора после такого ремонта. Такой метод восстановление не сработает, если система завоздушена у главного цилиндра в салоне.

Реставрация гидрокорректора фар

Вам необходимо знать, где находится и как снять гидрокорректор фар, так как для полноценной дефектовки потребуется демонтировать рабочие цилиндры и главный регулировочный механизм. Возьмите 2 небольшие отрезки трубки, чтобы после снятия соединить рабочие цилиндры с главным механизмом, заполните систему водой. Если устройство работоспособно, переведите переключатель в режим максимального поднятия уровня фар и оставьте механизмы в таком положении на несколько часов. Если за это время не появилось утечек, систему можно заполнять антифризом и устанавливать на автомобиль. Если течь проявилась не в соединениях трубок, гидрокорректор лучше заменить на новый либо установить взамен его электрокорректор.

Использовать следует только новую ОЖ, чтобы частички грязи не препятствовали нормальному ходу поршней. Помните о том, что система должна быть полностью заполнена рабочей жидкостью. Для восстановления вам потребуется шприц и затупленная игла, чтобы не повредить уплотнители цилиндров. Ремонт своими руками, процесс сборки и разборки отлично показаны на видео.

Электрокорректор

Если, воспользовавшись методами поиска дефектов проводки питания, так и не удалось решить проблему неисправного электромеханического корректора, следует начать с диагностики мотор-редуктора.

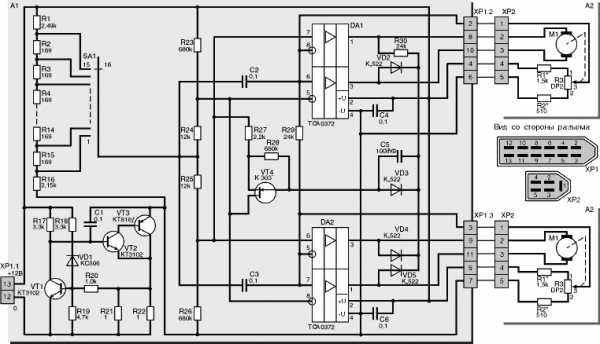

Собрав показанную на рисунке схемы, вы сможете проверить плавность хода сервопривода. Если мотор-редуктор не реагирует на подачу питания, можно смело приступать к его замене либо разборке. Корпус в большинстве случаев крепится пластиковыми защелками. Если защелки не получается отщелкнуть, их можно аккуратно срезать, а при установке части корпуса соединить дихлорэтаном (специальный клей для пластмассы). Сами электродвигатели выходят из строя чрезвычайно редко, но и они продаются отдельно.

Датчики, элементы управления

Управляющая плата внутри корпуса также будет крепиться на защелках. Вооружившись увеличительным стеклом, внимательно осмотрите плату на предмет микротрещин в пайке – это наиболее распространенная причина неисправности. Для устранения дефекта потребуется паяльник, канифоль и немного припоя. Также возможно истирание резистивного слоя датчика положения штока. Из-за появления постоянной ошибки рассогласования электронный блок управления перегревается и выходит из строя. При желании микросхему можно заменить отдельно. К примеру, в основе управления электрокорректором фар на автомобиле Daewoo Lanos лежит микросхема tda3619. Стоит искать ее отдельно на eBay или просто купить поддержанную запчасть на разборке – решать вам.

На системах с автоматическим управлением корректором фар чаще всего из строя выходит датчик положения кузова. Характерные неисправности: обломанные места крепления тяг, закисание тяг внутри сайлентблоков, окисление контактов разъемов, внутренностей датчика.

autolirika.ru

Гидрокорректор фар: как он устроен и как им пользоваться. Автокорректор фар для ксенона своими руками: описание, принцип действия

Правильная регулировка фар не всегда обеспечивает безопасное передвижение. Это связано с тем, что любое изменение высоты подвески автомобиля, которое может быть вызвано загрузкой багажника или наличием пассажиров, приводит к смене траектории светового потока. В свою очередь, это может уменьшить уровень освещения дороги или ослеплять встречных водителей. Чтобы постоянно регулировать положение оси оптики в вертикальной плоскости в зависимости от степени загруженности автомобиля применяются специальные устройства — корректоры фар, не путайте их с .

Сегодня производятся различные типы автокорректоров, которые поддерживают заданное вертикальное положение оси головной оптики относительно угла, образованного между осями рамы (пола, кузова) автомобиля и подвески. В зависимости от конструктивных особенностей и принципа работы корректоры фар могут быть квазистатические или динамические .

Какими бывают корректоры фар авто

Принцип работы данных устройств основан на изменении установочного угла фар в зависимости от наклона кузова. Конструктивно квазистатический корректор состоит из следующих компонентов:

• два датчики положения рамы (кузова), которые соединены с осями автомобиля с помощью специальных тяг;
• исполнительные механизмы, соединённые с корпусом блок-фар;
• электронный блок управления с индикаторами;
• клавиша (переключатель) ручной коррекции положения фар.

Информация от датчиков положения кузова и АБС обрабатывается электронным блоком, который через исполнительные механизмы автоматически устанавливает блок-фары в необходимое положение.

Принцип работы динамического корректора аналогичен квазистатическим устройствам. Основное его отличие в электронной компоновке, которая присутствует не только блоке управления, но и в исполнительных устройствах. Такая конструкция обеспечивает более быстрое реагирование углом наклона оптики на изменение положения кузова. Мгновенная корректировка фар производится при малейших отклонениях.

Для дублирования работы автоматики в конструкции современных автокорректоров предусмотрен электромеханический корректор. При необходимости водитель с салона автомобиля может вручную регулировать угол наклона светового потока фар.

Электромеханический автокорректор своими руками устанавливается в места, предусмотренные заводом-производителем для штатного гидрокорректора. Поэтому перед установкой ЭМКФ необходимо провести демонтаж вышедшего из строя устройства. Для этого сначала следует перекусить трубопроводы в районе аккумулятора и слить из них жидкость. Затем снимаем главный рабочий цилиндр. Отвёрткой прижимаем защёлку, которая удерживает корпус цилиндра, поворачиваем его до упора против хода часовой стрелки и вытаскиваем вверх.

После этого в салоне автомобиля демонтируем ручку управления с блока гидрокорректора. Она фиксируется гайкой, которая откручивается с помощью свечного ключа. Вытаскиваем блок управления и трубопроводы. Снимаем резиновую пробку-заглушку, установленную в моторном щите.

Приступаем к подготовке электропроводки, которая будет соединять моторредукторы и блок управления. Нам потребуется:

• Десять многожильных проводов сечением 0,35 м 2 . Половина из них должна быть длиной в1,65 м, а вторая – 2,55 м.
• Две поливинилхлоридные трубки 1,6 и 2,5 м.
• Двадцать клемм типа «мама».
• Две 11-ти контактные колодки.
• Одна 5-ти контактная колодка.
• Два толстых провода для питания. Их длина зависит от конкретной модели автомобиля.

Сначала нарезаем куски провода необходимой длины. Надеваем на них поливинилхлоридную защ

sibay-rb.ru
