Клапан вентиляции картерных газов: принцип работы и предназначение

КВКГ — клапан вентиляции картерных газов. Это важная автомобильная запчасть, имеющая однополярную направленность. Она обеспечивает движение газов из картера во впускной коллектор и препятствует обратному перемещению. Ключевым элементом системы является мембрана КВКГ, предназначенная для клапанных крышек. От ее технического состояния напрямую зависит эффективность функционирования устройства. В данной статье мы разберем принцип работы КВКГ и обсудим возможные неполадки.



В чем заключается принцип работы КВКГ



Устройство клапана вентиляции картерных газов достаточно простое. Она состоит из:

Принцип работы КВКГ заключается в следующем:

  • в состоянии покоя двигателя мембрана для клапанной крышки перекрывает клапан;

  • на холостых оборотах мотора из-за разряжения газовой среды устройство приоткрывается, и небольшая часть КГ проникает внутрь впускного тракта;

  • при увеличении оборотов диафрагма полностью отодвигается, и все газы проходят через нее в полном объеме.

Как видите, принцип работы достаточно прост и эффективен одновременно. Систему КВГ можно сравнить с сапуном, который расположен в коробке переключения передач. Только там газы выходят в атмосферу, а здесь выводятся во впускной коллектор.

С 1977 года в автомобилях используют принудительные системы закрытого типа, которые обеспечивают отведение газов под карбюратор. Это сделало возможным уменьшить выбросы в атмосферу и повысить стабильность работы двигателя.



Основные неполадки КВКГ и способы их устранения



В современных автомобилях используются КВКГ мембранного типа. Со временем данный элемент может засоряться, изнашиваться и приходить в негодность. Перед заменой мембраны для клапанной крышки или всего устройства в целом рекомендуется сделать проверку. Это можно сделать двумя способами:

  • при отключенном двигателе путем снятия клапана и продувания;

  • при работающем моторе с помощью шланга, который идет со стороны впускного тракта — если КВКГ исправен, то вы пальцем почувствуете разрежение.

Все популярные проблемы системы вентиляции картерных газов можно разделить на те, которые возникли по причине выхода из строя клапана, и вызванные засорением шлангов. Негативно на работу КВКГ влияет износ элементов цилиндро-поршневой группы двигателя. Повышенное давление способно повредить мембрану.

Сложность устранения неисправностей системы вентиляции напрямую зависит от марки и модели в авто. В некоторых транспортных средствах замену клапана вентиляции картерных газов можно без проблем выполнить в условиях гаража, в других — лучше доверить работу профессионалам. Знание принципов работы клапана позволяет обеспечивать надлежащий уход за оборудованием. Эксперты рекомендуют использовать только качественные масла, хорошее топливо и регулярно промывать систему во избежании ее засорения.



Мембраны для клапанных крышек от магазина Repairkit



Интернет-магазин Repairkit предлагает своим клиентам мембраны для клапанных крышек, которые помогут вам самостоятельно произвести замену поврежденной детали и сэкономить на поездке на СТО. Гарантируем идеальное техническое состояние элементов КВКГ и доступные цены, одни из лучших на рынке автомобильных запчастей Украины. Наши сотрудники отлично разбираются в принципах работы оборудования, имеют практический опыт устранения неполадок различных узлов и агрегатов транспортных средств.

Если вам нужны качественные запчасти — обращайтесь в Repairkit. Наши ремкомплекты помогут продлить срок службы вашего авто и обеспечить его бесперебойное функционирование!

Как проверить мембрану клапанной крышки

Двигатель по праву считается «железным сердцем» автомобиля. Он приводит в движение транспортное средство и не любит небрежность.

Двигатель по праву считается «железным сердцем» автомобиля. Он приводит в движение транспортное средство и не любит небрежность. Надёжность мотора непосредственно зависит от качественного и своевременного обслуживания. Множество механизмов и систем ДВС функционируют под капотом автомобиля, а одной из важных остается система вентиляции картерных газов (ВКГ).

История возникновения КВКГ

В своё время крупная компания General Motors (GM) задумалась над проблемой рециркуляции выхлопных газов. При рабочем цикле двигателя происходит выделение газов, которые попадают в картер при этом увеличивая давление внутри агрегата и влекут за собой серьезные неисправности. На то время автопроизводитель Opel ещё принадлежал концерну GM. Компании решили устанавливать клапан вентиляции картерных газов pcv на свои автомобили. Данный клапан имеет коническую форму и работает под воздействием разряжения во впускном коллекторе. А мембрана клапана квкг открывает и закрывает его.  В то время велась ожесточённая борьба за экологическое состояние нашей планеты.

Общая конструкция и принцип работы ВКГ

Система закрытого типа остается самой экологичной и устанавливается на все автомобили современности. Клапан вентиляции картерных газов находится в клапанной крышке, клапан соединяется с дроссельной заслонкой при помощи патрубка, а между ними находится мембрана.

Газы, которые просачиваются сквозь стенки цилиндров и попадают через картер (поддон) двигателя называются картерными газами. К ним относятся выхлопные газы, которые также просачиваются в картер. Про их переработку и идёт речь.

 Рассмотрим алгоритм работы вышеупомянутого агрегата.

  • Происходит открытие клапана из-за разряжения во впускном коллекторе.
  • Рециркуляция. Мембрана маслоотделителя tsi открывается и происходит очищение пагубных картерных газов от масла. Затем очищенные газы попадают в воздушный фильтр.
  • В воздушном фильтре газы перемешиваются со свежим зарядом воздуха.
  • После чего они подаются в цилиндры двигателя.

Простыми словами – картерные газы подаются (а точнее всасываются) обратно во впускную систему. Система рециркуляции картерных газов позволяет полностью сжечь примеси и остатки моторного масла, что уменьшает объем вредных выбросов в атмосферу.


Причины неисправностей системы ВКГ


Данная система довольна мала, но её неисправность может нанести непоправимый ущерб двигателю Вашего авто. Болезнь можно и нужно предотвратить. Далее будут представленные характерные «симптомы болезни» исходя из личного багажа опыта.

  •  Увеличение расходы масла.
  •  Утечки и просачивание масла из-под клапанной крышки.
  •  Образование конденсата в патрубке между клапаном и дроссельной заслонкой.
  •  Посторонние шумы из-под капота автомобиля. Такие как: свист и лязг.
  •  Нестабильная работа двигателя – постоянные детонации и подтраивание мотора. Особенно проявляется на больших оборотах.
  •  Пропуски зажигания после замены свечей зажигания и диагностики катушек.
  •  А фатальным последствием является выдавливание сальников коленчатого вала, которое трудно не заметить.


Самостоятельная диагностика клапана вентиляции картерных газов

Мембрана клапанной крышки opel часто приходит в негодность, поэтому за ней нужен глаз да глаз. Вы можете периодически следить за системой вентиляции, тем самым улучшите здоровье и увеличите ресурс Вашего «железного друга».   Ниже приведена процедура, которая поможет Вам определить состояние клапана.

  • Отсоединить вентиляционный шланг к клапану.
  • Затем дайте поработать транспортному средству на холостом ходу
  • После чего найдите отверстие клапана, заткните его пальцем и проверьте наличие вакуума.
  • Если во впускном отверстии клапана разрежение не создаётся, то очистите или замените клапан.

По непонятным причинам VAG отказывается выпускать отдельно мембрану клапанной крышки на опель и сам фильтр pcv. Компания предоставляет клапанную крышку в сборе, что превращает замену мембраны в дорогостоящий ремонт. Однако не стоит расстраиваться на нашем сайте купить клапан вентиляции картерных газов можно по доступной цене.

В итоге хочется заверить, что механизм рециркуляции картерных газов предназначен, только лишь, для сохранения экологической безопасности. На мощность двигателя он никак не влияет. Однако, неисправность вышеупомянутого агрегата может, в прямом смысле, задушить мотор Вашего любимца. Сайт Repairkit предоставляет широкий ассортимент крышек клапана вентиляции картерных газов, мембран от бренда Klifex. А высокое качество может подтвердить множество положительных отзывов и комментариев. Берегите здоровье Вашего «железного любимца» вместе с нами!

— Поиск Авто

В процессе работы двигатель изнашивается. Повышается расход топлива, что приводит к образованию картерных газов. По этой причине любые испарения начинают попадать в картер, что оказывает негативное воздействие на работу двигательной системы автомобиля. Именно поэтому требуется своевременная замена https://liberum-auto.ru/slesarnyij-remont/remont-dvigatelya/zamena-klapana-ventilyaczii-karternyix-gazov.html при помощи специалистов.

Если система вентиляции работает правильно, то картерные газы не оказывают никакого негативного воздействия. Со временем клапан вентиляции загрязняется, перестает выполнять свои функции. Нужно провести тщательный технический осмотр и замену детали, что можно сделать только в сервисном центре.

Признаки и причины неполадок

Определить неполадку можно самостоятельно. Для этого необходимо осмотреть горловину, которая предназначается для восполнения масла.


В нормальном состоянии крышка горловины должна хорошо прилегать. Если она отходит свободно или входит слишком туго, это свидетельствует о том, что клапан вентиляции картерных газов вышел из строя.

Понять наличие неполадки можно без оценки отверстия для восполнения уровня масла. Следует обратить внимание на следующие негативные симптомы:

  • повышенный расход масла;

  • увеличенный уровень давления под клапаном;

  • снижается качество езды по дорожному покрытию;

  • в области клапана слышны нехарактерные звуки;

  • рядом с двигательной системой образуется большое количество дыма.

При проявлении всех этих признаков следует немедленно обращаться в сервисный центр. Специалисты проведут диагностику и замену. Своевременный ремонт позволит продлить срок службы двигателя.

Процедура замены

В зависимости от модели авто могут отличаться некоторые нюансы при замене. При этом есть ряд общих действий, которые нужно обязательно соблюдать. Следует выполнить такие действия:

  1. Отключить двигательную систему.

  2. Снять заслонки и патрубки. Отсоединить все датчики.

  3. Снять крепление, которое соединяется с емкостью для хранения масла.

  4. Отвинтить винты, снять коллектор, чтобы оценить расположение клапана.

  5. Изъять клапан. Установить новую деталь.

  6. Промыть коллектор водой, если есть загрязнения.

  7. Провести сборку конструкции.

Все эти действия лучше доверить специалистам. Если нет достаточного опыта, не следует самостоятельно заменить деталь, так как есть риски неправильной установки.

Основные симптомы неисправностей КВКГ BMW М54 и на что обратить внимание

Система очистки картерных газов — это самая простая и легкая вещь в двигателе. И, между тем, она нуждается в усиленном внимании водителя. Речь идет о постоянном уходе: осмотре, чистке и проверке системы, отдельно нужно обращать внимание и на клапан вентиляции картерных газов (КВКГ).

Предотвратить выброс газов, содержащих всю таблицу Менделеева, — главная задача этой системы. Ее устройство предназначено не только для чистоты окружающего пространства, но и для уменьшения до минимального значения результата давления газов на детали ДВС.

Для чего нужен и где находится клапан вентиляции картерных газов (КВКГ)?

Клапан вентиляции картерных газов нужен для того, чтобы пропускать отработанные газы, что накапливаются в картере двигателя, обратно в камеры сгорания цилиндров через впускной коллектор. КВКГ обычно располагается во впускном коллекторе. Существует два типа вентиляции картерных газов: принудительный и непринудительный.

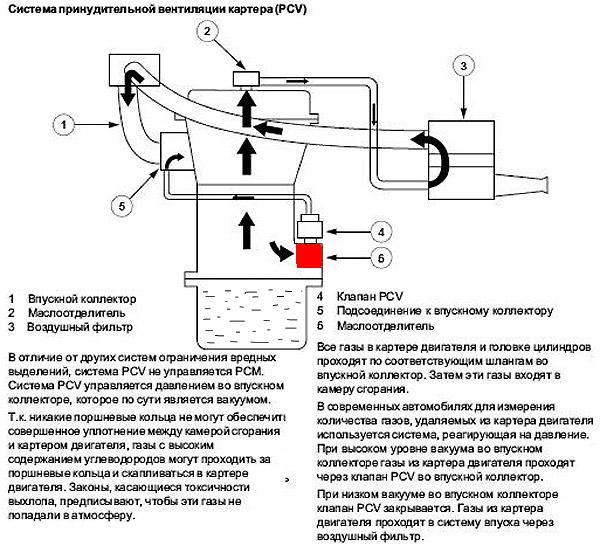

Схема устройства системы вентиляции картерных газов

Замена КВКГ БМВ G11

Неисправность КВКГ BMW G11 – довольно распространенная проблема, с которой обращаются за помощью в техцентр БМВ-Е. Несмотря на то, что эта модель автомобиля выпускается лишь с 2015 года, некоторые владельцы машин BMW уже успели отремонтировать или заменить этот узел. И опытные мастера нашего сервиса с радостью уладили неисправность клапана вентиляции картерных газов, предложив клиентам оптимальное решение проблемы.

Клапан КВКГ BMW – это небольшой узел, входящий в систему двигателя и обеспечивающий своевременную рециркуляцию картерных газов. Последние являются соединением паров воды, бензина и газа, которые образуются во время работы ДВС и отводятся клапаном. Картерные газы несут прямую опасность окружающей среде и мотору, так что следует тщательно следить за исправностью КВКГ. Если вовремя не отремонтировать растрескавшиеся или засоренные продуктами горения шланги, не менять мембрану или клапан в целом, это непременно приведет к серьезным поломкам двигателя.

Нарушается давление, когда внутри картера слишком много газов. В будущем такая на первый взгляд простая поломка приведет к утечке картерных газов и подсасыванию масла или воздушной смеси.

Техцентр БМВ-Е рекомендует хотя бы раз в год проверять состояние узла и при необходимости производить квалифицированную замену КВКГ БМВ. У нас в сервисе специализируются исключительно на транспортных средствах BMW, а бокс оборудован программным обеспечением дилера. Это исключает любые неточности и ошибки во время ремонта новых и старых автомобилей баварской компании.

Как проверить КВКГ БМВ G11 в домашних условиях

Чтобы обнаружить отклонения от нормы в работе КВКГ, вам необязательно ехать в сервис. Первичный осмотр и тестирование этого агрегата легко произвести у себя дома или в гараже.

  • Включите двигатель G11 и откройте крышку капота;
  • Отыщите глазами маслоналивное горлышко и открутите крышку;
  • Попытайтесь слегка приподнять крышку, но не снимайте ее полностью;
  • Если чувствуется незначительная тяга крышки обратно, то с КВКГ все в порядке;
  • Однако при слишком быстром откручивании крышки или ее сильном втягивании обратно – сразу обращайтесь за помощью мастера. Это первые признаки того, что клапан вентиляции работает некорректно.

Также признаками поломки служит чрезмерный расход масла, появление сизого дыма из выхлопной трубы и дымящийся мотор. При одном из перечисленных признаков не медлите с поездкой в техцентр БМВ-Е, чтобы сохранить целостность мотора и не допустить его разрушение из-за картерных газов.

Основные неисправности КВКГ БМВ G11

Причиной неисправности КВКГ БМВ выступает не так уж много факторов. Условно их можно разделить на механические и технические факторы, однако, процедура их ремонта при этом ничуть не отличается.

Поломки клапана:

  • разрыв мембраны из-за агрессивной манеры вождения или после ДТП;
  • растрескивание или перегибы шлангов вентиляции/рециркуляции КГ;
  • естественный износ детали;
  • закоксованность шлангов картерными газами.

В техцентре БМВ-Е водители получают квалифицированную помощь от автослесарей с многолетним опытом работы. Мастера без труда проконсультируют владельца машины, проведут беглый осмотр узла и предложат оптимальные заменные агрегаты. На складе сервиса всегда есть комплектующие от дилера или их прочные аналоги от надежных поставщиков.

Любая неисправность КВКГ BMW G11 устраняется в стерильном боксе, куда не попадает пыль или грязь. На работу сотрудники затрачивают не более нескольких дней и предоставляют длительную гарантию. Клапан беспроблемно проработает после ремонта или замены в течение полугода или 10 000 км пробега.

Устройство системы очистки картерных газов в современных автомобилях

Картерные газы, в то время, когда проходят через несложную систему специальных клапанов и трубок, на выходе поступают назад в камеры сгорания, где происходит их догорание.


Схема системи очистки картерных газов с циклонным маслоотделителем (1 – трубопровод подачи картерных газов; 2 – трубопровод забора воздуха; 3 – мембрана; 4 – пружина сжатия; а – открытое положение клапана; б – закрытое положение клапана)

Вначале газы выходят в маслоотделитель, который напрямую крепится к этому отверстию. Вся сеть прокладок и перегородок маслоотделителя предназначена для выделения из газовой смеси масляных капель, которые возвращаются в поддон. Такая функция полезна тем, что уменьшается расход масла. В разных моделях маслоотделитель либо встроен в мотор, либо помещается под крышкой клапанов и составляет отдельный узел.

Признаки и причины поломки КВКГ BMW М54

Поломки клапана ВКГ проявляются не только функционально, но и визуально. Основным проявлением неисправности детали становится чрезмерное залипание крышки. Такое положение запчасти свидетельствует об отсутствии герметичности в системе и деформации мембраны внутри детали. Базовыми симптомами поломанного клапана ВКГ в автомобилях BMW М54 являются:

  • Чрезмерно повышенный расход масляных жидкостей и топлива;
  • Появление нехарактерных шумов в зоне нахождения детали;
  • Снижение динамики и производительности двигателя;
  • Случаи задымления моторного отсека;
  • Неравномерная работа мотора;
  • Чрезмерный уровень давления.

Чтобы проверить функциональность клапана проветривания выхлопных масс, стоит убрать крышку горловины для залива масла. Крышка должна немного прилегать в случае открывания. Если этого не возникает и появляется дым, это свидетельствует о неправильной работе вентиляционной системы. Поломки в работе клапана ВКГ в машинах BMW М54 могут появляться по таким причинам:

  • Полный разрыв мембранного элемента клапана;
  • Засорение шлангов вентиляции выхлопных газов;
  • Деформация, повреждения шлангов клапана.

За счет указанных обстоятельств клапан проветривания выхлопных масс будет поглощать масляные жидкости непосредственно из поддона картера мотора. В большинстве случаев такая ситуация может вызвать деформацию корпуса. Сквозь поврежденные шланги детали для вентиляции газов осуществляется пропуск воздуха, что вызывает снижение производительности BMW М54. Засорение шлангов клапанов вызывает продавливание сальников мотора и протечку масляных жидкостей сквозь уплотнители крышки клапанов и коленчатого вала.

Устройство и принцип работы клапана вентиляции картерных газов

Клапан вентиляции имеет настолько простое устройство, что даже начинающий автолюбитель легко может научиться его разбирать и чистить.


Схема движения газов через клапан вентиляции

Он состоит из:

  • Пластикового корпуса.
  • Крышки.
  • Входного и выходного штуцеров.
  • Двух полостей.
  • Мембраны.
  • Пружины.

Принцип работы клапана в современных автомобилях

Видео о принципе работы системы и клапана вентиляции картерных газов.

Клапан вентиляции открывается в среднем режиме, когда создается оптимальное давление на мембрану. В этом положении клапан преодолевает силу давления пружины. Пройдя через маслоотделитель, газы очищаются от капель масла, проходят в открытый клапан и завершают цикл, возвращаясь назад в камеры сгорания, где завершается их догорание. Если мы говорим о непринудительной системе вентиляции картерных газов, то клапан почти не открывается, в режиме работы холостого хода и закрыт при высоких оборотах. На высоких оборотах выделяется много газов, часто случается прорыв горячих газов в впускной коллектор. В этом случае клапан закрыт, так как есть риск воспламенения картерных газов в самом картере.


Работа клапана вентиляции картерных газов в разных режимах

Куда деваются газы, если клапан закрыт?

В любом случае картерные газы должны удаляться и ни в коем случае не оставаться внутри системы. Существует еще один железный патрубок, который ведет еще к одному клапану. Это, так называемый «грибок» или редукционный клапан. Когда основной клапан закрыт (а это происходит, напомню, на высоких оборотах и на холостом ходу) то газы проходят через этот железный патрубок напрямую в «грибок».

Он также имеет два состояния: закрытое и открытое. Когда он прикрыт, то у него внутри приоткрывается маленькое калиброванное отверстие, которое пропускает через себя газовую смесь. В этом случае газы уходят через большое отверстие. То есть, система, состоящая из двух клапанов, обеспечивает бесперебойную и надежную вентиляцию картера.

КВКГ: как работает и для чего нужен?

04.10.2018

Клапан вентиляции картерных газов, или PCV клапан. При работе двигателя, в картере (закрытом отсеке ДВС с коленвалом и другими частями ДВС) появляются пары несгоревшего топлива, частицы воды, частично через поршневые кольца проникают выхлопные газы. Всё это создаёт избыточное давление в картере, что снижает мощность, ухудшает свойства масла и повышает его расход. Для того, чтобы это давление сбрасывать, даже на старых автомобилях предусмотрена примитивная система отвода картерных газов: патрубок из картера выходит в корпус воздушного фильтра. Картерные газы попадая во впуск, повторно сгорают в цилиндрах.

Экологические требования росли, система КВГ совершенствовалась, впоследствии чего был разработан PCV клапан, который перепускает газы из картера во впускной коллектор, но работает он только в одну сторону, для того чтобы не было скачков разряжения во впускном тракте, иначе ЭБУ двигателя будет некорректно формировать топливо-воздушную смесь. Когда разряжение незначительное (холостой ход), или наоборот — давление во впуске равно или больше атмосферного (высокие обороты), — клапан закрыт. Это сделано для того, чтобы он не засорялся лишними газами и остатками масла, а при высоких оборотах поток картерных газов шел в обход. Открытым он остаётся при средних оборотах двигателя.

Замена КВКГ на современных моделях БМВ и многих других марок, включена в регламентные работы и производится примерно раз в 50 тыс. км пробега.

Клапан со временем может засориться или порваться его мембрана, в результате чего он выходит из строя. Стоит недорого, поэтому проще его поменять. Если же треснул патрубок между клапаном и впускным коллектором, то из-за подсоса воздуха может наблюдаться неравномерная работа на холостых оборотах. Так же при нарушении герметичности патрубков возможно попадание картерных газов в подкапотное пространство, как следствие загрязнение его масляной взвесью и неприятный запах выхлопа в салоне. Когда система забилась, начинает расти давление внутри двигателя: выдавливает сальники коленвала, выбивает щуп, повышается расход масла, начинает «сопливить» клапанная крышка. От перепадов температуры в отдельных частях системы может скапливаться конденсат, который на морозе превращается в лёд, и система так же забивается.

При своевременной профилактике системы, замене КВКГ и других её элементов, сократится угар масла и износ двигателя.

Какие бывают неисправности клапана?

Наличие неисправности можно определить по характерным признакам.

  1. Разбрызгивание масла и его увеличенный расход.
  2. Загрязнение фильтра.
  3. Двигатель не запускается на полную мощность или можно услышать тонкий свист двигателя.

Основные неисправности.

  1. Клапан и мембрана – загрязнены.
  2. Вытяжные отверстия и патрубки – загрязнены.
  3. Износилась и расплющилась мембрана.

Картерные газы обычно полностью не освобождаются от масла в маслоочистителе. Все составные части системы – мембраны, патрубки, клапаны загрязняются и забиваются масляной сажей. Если водитель не находит время почистить их, то увеличивается картерное давление. Появляется жесткий запах, гарь и копоть при работающем моторе. Можно заметить, что увеличивается расход масла. Когда клапан выходит из строя, увеличивается давление масла, и оно выталкивается через уплотнения и прокладки.

Износ клапана также характеризуется уменьшение мощности двигателя. В этом случае, давление в системе выхлопа увеличивается или даже останавливается работа ДВС полностью. Если поврежденный клапан полностью не перекрывается мембраной, то кислород, попадая в камеру сгорания, поможет двигателю выйти из строя.

Преимущества и недостатки системы вентиляции картерных газов

Система вентиляции картерных газов постоянно видоизменялась с совершенствованием машиностроения. Современные системы вызывают часто ступор у водителей. Все начиналось с обычной трубы, которая выводилась под машину и заканчивается в современных автомобилях продвинутыми системами с маслоотделителями и клапанами разного типа. Самая современная – принудительная система закрытого типа имеет следующие преимущества:

  1. Сведение к минимуму выброса вредных веществ.
  2. Не выдавливаются сальники и прокладки за счет эффективного снижения давления внутри картера.
  3. Увеличивается ресурс моторного масла.
  4. Атмосферный воздух, пыль и влага не попадают в картер.
  5. Хорошая отдача двигателя.

Полное руководство и советы по затерянному королевству (KvK)

Полное руководство по Затерянному Королевству или событию KvK (Королевство против Королевства) в Rise of Kingdoms!

На этой странице вы можете найти не только подробную информацию о каждом сезоне KvK, но и лучшие советы от лучших игроков

.

Вы можете щелкнуть любую кнопку ниже, чтобы прочитать руководство по конкретному сезону KvK, или просто прокрутите вниз, чтобы узнать больше об этом выдающемся игровом режиме!

Затерянное королевство (KvK) Событие

Во время события «Затерянное королевство» (KvK) каждый человек, каждый альянс и каждое королевство присоединяются к войне 8 королевств и стараются сделать все возможное, чтобы получить все предлагаемые огромные награды.

KvK Сезоны 1 и 2:
  • Продолжительность: 60 дней
  • Карта «Затерянное королевство». открывает доступ к прямо на этапе 3 события «Канун крестового похода». У каждого королевства будет свой начальный регион на карте.
  • После присоединения к 1 и 2 сезонам KvK игроки будут случайным образом появляться в регионе Королевства на карте.

KvK Сезон 3: Свет и тьма
  • Карта Затерянного Королевства открывается, когда заканчивается этап подбора игроков Света и Тьмы.
  • Две группы по 4 Королевства будут сражаться за финальные награды: Лагерь Солярия (Свет) против Лагеря Лунарии (Темный).

KvK Сезон 4: Сезон завоеваний

KvK 4 — Season of Conquest состоит из разных глав

Когда начинаются сезоны KvK?

KvK Сезон 1 начинается примерно через 85-105 дней существования королевства, 2-й сезон начинается примерно через 50 дней после окончания 1-го сезона, а 3-й сезон — примерно через 2 месяца после окончания 2-го сезона. И так далее.

Как попасть на карту Затерянного Королевства?

Игроки могут легко телепортироваться на отдельную карту KvK через меню, как показано ниже, и случайным образом телепортироваться на карту события.

Как телепортироваться в Затерянное Королевство!

Если это KvK 3, как только событие KvK начнется, вы увидите небольшой значок «Солнце и Луна» в правом верхнем углу экрана (снимок экрана).

Меню KvK

Это меню Света и Тьмы позволяет вам телепортироваться в Затерянное Королевство, а также позволяет проверить количество вещей.

В меню «Свет и тьма» появится кнопка телепортации. После того, как вы нажмете кнопку «Телепорт», появится окно подтверждения с указанием региона, в который вы собираетесь телепортироваться. В начале события KvK у каждого королевства есть отдельный регион для начала.

Игра автоматически перезапустится, и вы возродитесь в случайном месте в регионе вашего Королевства.

Как упоминалось выше, значок события в правом верхнем углу позволяет вам проверить некоторые очень интересные вещи, касающиеся события.

Телепорт в Затерянное Королевство

Подготовка к KvK

Сохранение усилений

Начинайте сохранять эти баффы всякий раз, когда можете.

Щиты , вероятно, самые важные элементы в KvK, когда вы спите, не можете подключиться к Интернету или когда вы находитесь в опасной зоне.

Тебе предстоит участвовать во многих крупных войнах. Таким образом, вам понадобится много усилений атаки / защиты , расширений войск и .

Телепорты, — еще один очень важный предмет, который должен быть у вас в инвентаре.

Вы можете легко купить их у Таинственных торговцев. Начните покупать их за несколько недель до запуска Kvk. В конце концов, они будут очень полезны. Покупайте их за драгоценные камни, только если можете себе их позволить. Даже если они не являются главным приоритетом для траты драгоценных камней, вы все равно получите много драгоценных камней обратно в награду за KvK.

Если вы хотите чаще видеться с Таинственными торговцами, тренируйте войска в течение нескольких часов, потому что каждый раз, когда вы завершаете обучение войск, строительство или исследование технологий, она снова будет доступна.Также помните, что она всегда появляется и при ежедневном сбросе.

Улучшайте больницы!

Улучшите свои больницы как можно выше до начала войн KvK (когда откроется пропуск).

В КвК вместимость больницы увеличена вдвое. Подсчитайте и посмотрите, сколько войск вы можете держать в своих госпиталях на максимальном уровне.

Есть событие для включения или улучшения зданий перед запуском KvK. Это идеальное время для того, чтобы улучшить свои больницы.

Во время войны всегда проверяйте вместимость своих госпиталей и убедитесь, что они не превышают предел. Прекратите драться, когда он вот-вот попадет в колпачки. Все войска, которые не пойдут в госпитали, будут немедленно мертвы.

Сохранение ресурсов

За несколько недель до запуска KvK не тратьте ресурсы на улучшение неважных зданий. Вы, вероятно, захотите потратить их только на больницы и учебные заведения.

Это потому, что когда начинается война, лечение становится очень дорогим.У вас не будет времени заниматься сельским хозяйством, когда идет война. Это будет очень ресурсоемко и отнимет много времени, поэтому у вас не будет времени делать все это сразу.

Всегда экономлю ресурсы для войн! Много!

Максимальное количество командиров

Подробнее: Лучшие бесплатные командиры KvK.

Если вы копили какие-либо книги и скульптуры опыта, вы хотите потратить их все на своих самых могущественных командиров до начала войны!

Нет смысла не использовать их сейчас, потому что вы, очевидно, сохраняете их, чтобы сделать командира сильным для войны.Если только вы не ждете, что скоро выпустят очень сильного командира в Wheel of Fortune или Mightiest Governor, как YSG.

Вы хотите, чтобы они были доведены до максимума для KvK, имея наготове как можно больше маршей.

Предварительно настройте марши

На самом деле есть 15 предустановок марша, которые вы можете сделать в общей сложности, нажав значок изменения над кнопкой 1 (снимок экрана ниже):

Вы хотите иметь:

  • Несколько маршей, в зависимости от количества командиров.
  • Несколько маршей варваров (с участием миротворческих командиров), потому что здесь будет много варварских действий.
  • Сборные марши.
  • 1 марш скорости передвижения для сбора рун: Ланселот + Дракон +1 кавалерийский отряд Т1 (самый быстрый отряд). Здесь не нужно использовать важных командиров для войн или собраний.

Используйте разные цветовые слоты для разных видов маршей, чтобы упростить управление. Вы хотите действовать быстро, потому что в KvK все происходит очень быстро.

  • Красный = Wars
  • Синий = PvE
  • Желтый = Другое

Если у вас есть марши, которые могут только присоединиться к другим митингам, убедитесь:

  • Вы используете командиров наивысшего возможного уровня, чтобы вы могли приводить больше войск на митинги.
  • Используйте Османа или Сципиона в качестве второстепенного командира, поскольку у них есть навыки, увеличивающие максимальную численность войск.

Особый талант «Активировать снаряжение»

Если у вас есть несколько чертежей любого Снаряжения, попробуйте перековать их, пока не активируете особый талант снаряжения.

После открытия особого таланта вы можете выбрать для него определенный вид баффов:

Вероятность разблокировки довольно низкая, вам, вероятно, придется несколько раз создавать оборудование, пока оно у вас не будет. Это будет стоить вам только золота и чертежей для повторного проката, так как вы всегда можете разобрать оборудование, чтобы вернуть все материалы.

Наличие нескольких разблокированных механизмов снаряжения со специальными талантами может значительно увеличить мощь вашей армии.

Например, с помощью этого трюка довольно легко разблокировать на 5% больше урона для кавалерии. Увеличение урона кавалерии на 5% через Академию — это совсем другая история, поскольку для исследования требуются тонны ресурсов и ускорения на несколько недель.

Хранители фермы

Постарайтесь делать это каждый день.

Вы можете фармить Стражей каждый день 2 раза: 00:08 UTC и 12:08 UTC.

Сделайте это с максимально возможным количеством маршей (проверьте правила королевства) с командирами миротворцев, чтобы увеличить получаемый опыт.

В Затерянном Королевстве также есть много построек, похожих на Затерянный Храм со Стражами, делайте их тоже для XP.

События в KvK

Почётный лист

Список почета включает 3 категории:

  • Индивидуальный рейтинг
  • Рейтинг альянса
  • Рейтинг Королевства

Здесь показаны основные участники «Затерянного королевства», которые набрали наибольшее количество баллов, выполняя различные действия, а именно:

Деятельность Очки чести
Победите варваров 26-30 уровня 5
Победите варваров 31-35 уровня 8
Победите варваров 36-40 уровня 10
Завершение сбора в точке ресурса 3
Уничтожьте варварский форт 6 уровня 15
Уничтожьте варварский форт 7 уровня 25
Уничтожьте варварский форт 8 уровня 35
Уничтожьте варварский форт 9 уровня 45
Уничтожьте варварский форт 10 уровня 60
Индивидуальный рейтинг чести
Индивидуальный рейтинг

Это показывает, кто внес наибольший вклад в «Затерянное королевство».

Кроме того, игроки могут постоянно занимать древние руины или алтарь тьмы, чтобы получить очки чести.

Рейтинг альянса в The Lost Kingdom
Рейтинг альянса

Это показывает лучшие союзы Затерянного Королевства. Попадите в топ-50, чтобы получить множество отличных наград за событие!

Кроме того, альянсы могут выполнять эти действия, чтобы получить больше очков чести:

  • Первое занятие святого места.
  • Непрерывное занятие святого места или перевала.
  • Постоянное заселение древних руин или алтаря тьмы.
Top Kingdoms
Рейтинг королевства

Это показывает лучшие Королевства на карте Затерянного Королевства. Попадите в восьмерку лучших, чтобы получить множество отличных наград за событие!

Достижения Затерянного Королевства

Достижения крестоносца

Здесь игроки, альянсы и даже все Королевство могут заработать сумасшедшие награды, получив некоторые из достижений на карте «Затерянное королевство»!

Сумерки — Хроники Затерянного Королевства

Сумерки очень похожи на монумент, который можно найти в любом городе. Это дает вам приблизительное представление о текущем состоянии События.

Здесь вы также можете получить отличные награды, а также узнать, какие события ждут вас в ближайшем будущем.

Прошлое Слава

Прошлая слава — это многоступенчатое мини-событие во время KvK, которое доступно только в Затерянном королевстве!

На всех трех этапах игрокам нужно пожертвовать различных предметов, чтобы получить очки строительства и множество наград.

  • Этап 1 : Раздача ресурсов
  • Этап 2 : Убийство варваров / Варварские форты
  • Этап 3 : Скульптуры командира дарят

Прочтите статью «Прошлая слава», чтобы получить всю информацию об этих сумасшедших событиях!

9 главных ошибок в KvK (The Lost Kingdom)

Неэффективное ведение хозяйства в отдельных точках

Не фармите варваров рано! Это тратит много очков действий, потому что на карте появляются только 26-30 уровни. Это не поможет вам продвинуться дальше в рейтинговой системе.

Предлагаю прикинуть вашу ситуацию в Затерянном королевстве. Если ваше Королевство может перейти на следующие этапы, вы должны сохранить свои очки действия. Как минимум, начните буйствовать на 31-35 уровнях Варваров.

В более поздней игре Варварские форты будут приносить вам наибольшее количество очков за очко действия; но это только относительное значение, если вы можете перейти к следующим этапам. Предлагаю поработать над Варварским фортом 8 уровня.

Когда вы не побеждаете варваров или когда ваше очко действия восстанавливается, не забудьте отправить своих фермеров, так как вам сильно понадобятся ресурсы для войн.

Обратите внимание, что, побеждая Варваров / Фортов, вы также получите хорошее ускорение.

Убедитесь, что если вы хотите участвовать в топ-20 рейтингов, ваш альянс должен иметь возможность захватить Руины и Алтарь Тьмы и, конечно же, участвовать в них, чтобы набирать индивидуальные очки.

Пожертвование драгоценных камней в событии «Прошлая слава» 1-го уровня позволяет вам получить огромное количество очков действия.

Лучшее время для использования ваших очков действия — во время этапа 2 события «Прошлая слава».

Наконец, оцените, где находится ваш альянс! Моя ошибка в том, что я хотел попасть в топ-20, но мое королевство находится не в лучшем положении в KvK для получения пассивных наград (алтарей и руин). Кроме того, подумайте о своем личном времени, которое вы можете потратить на игру.

Неэффективная честь фермерского альянса

Не жадничайте. Оцените свой альянс королевства и посмотрите, какой из альянсов имеет наибольшее количество очков.Просто сбросьте награды за очки чести альянса за первый захват святых мест. Если два из альянса вашего королевства находятся на вершине, вы можете разделить награды.

Моя ошибка заключалась в том, что я присоединился к другому альянсу в королевстве, взял первую награду и не вернулся к старому альянсу, чтобы претендовать на очки чести альянса. Это повредило нам при этом.

Сосредоточьтесь на одном или двух альянсах в KvK и отложите эти очки чести, чтобы ваш альянс в Королевстве выиграл.

Что лучше? Одно преимущество или совсем ничего?

Не заниматься дипломатией

Работайте с другими королевствами, потому что они вам понадобятся. Если вы посмотрите на достижения крестоносцев, там есть достижения, которые вам понадобятся для захвата лагерей крестоносцев из другого королевства. Либо вы возьмете это силой, либо дипломатией.

Самая большая ошибка, которую я видел у наших оппонентов: они попали в KvK Gun’s Blazing.

У них есть номера и активность.Они были отличным противником, и его было трудно победить. Но их лидерам не хватало дипломатии.

Недооценка сотрудничества между альянсами

Это, наверное, самый сложный вариант для игры в Kingdoms Vs. Прогресс королевств.

«Как я могу заставить мое королевство активно участвовать в войнах?»

Самое простое, что я могу сказать вам, будучи бывшим лидером, — это пообещать другим альянсам, что будут даны награды, если они примут участие и проявят поддержку. Давайте будем честными, мы все играем, чтобы наши аккаунты росли, помимо того, что мы поддерживаем игру с командой, которая у нас есть.

Стройте отношения до KvK. Покажите им, что вы их поддерживаете, а они, в свою очередь, поддержат вас в идеале.

Также убедитесь, что все альянсы в королевстве всегда могут менять офицеров и лидеров, чтобы они были в сети.

Не используется голосовой чат

Хотя внутриигровой чат и маркеры весьма полезны, используйте другую форму внешнего общения.Используйте Whatsapp или Discord. Включите голосовую связь и вызывайте своих игроков, когда будут войны.

Ценность этого состоит в том, чтобы иметь возможность эффективно передавать заказы и стратегию в реальном времени. Помните, что вы можете разговаривать с реальными людьми; надеюсь, у вас тоже появятся новые друзья. Мы можем жить в цифровом мире, но без колебаний заводим друзей. Я встретил трех человек в игре, и это самая удивительная вещь, которую я когда-либо вынес из этой игры.

Не готовьтесь к стратегии блокировки прохода

На изображении видно, что наш противник помешал нам построить флаг.

Вы видите, что нет места для установки флага; следовательно, мы не можем двигаться дальше.

Придется сжечь город и разрушить его стену, чтобы он мог телепортироваться случайным образом, но это требует времени, а иногда они просто пузыряются, и это конец истории.

Этот процесс или стратегия действительно могут отсрочить большую войну. Они очень умны, выполняя эту блокировку.

Отсутствие банковского счета

Во-первых, что такое банковский счет? Это учетная запись, в которой игроки будут постепенно жертвовать свои ресурсы на одну учетную запись, и идея состоит в том, чтобы эта учетная запись снабжала игроков, когда они в этом нуждаются во время войн.

Я использовал свою учетную запись на ферме в качестве банка, и именно сюда игроки приносят свои ресурсы, и когда им нужно их вернуть, я передавал им ресурсы таким образом, чтобы не истощать банк.

Наш банковский счет в KvK

Правила банка:

  1. Пожертвовать минимум 200 тыс. Ресурсов в день
  2. Запрос ресурсов для лечения или массового улучшения (50% стоимости)
  3. Отправить координаты и телепортироваться ближе

Я изучил этот метод в Королевстве № 228, они подготовились к KvK и поручили некоторым альянсам, таким как (KOI), собирать ресурсы и снабжать бойцов, которые я получил во время наших войн.Особая благодарность blater!

Не приобретение телепорта, а затем обнуление

Самая большая и самая главная ошибка!

Участвуя в войнах, убедитесь, что у вас есть как минимум 2 телепорта. Я предлагаю купить их в магазине альянса и покупать только территориальный телепорт, потому что он дешевле, и вы можете телепортироваться только на территорию альянса в Затерянном королевстве.

Убедитесь, что вы телепортировались из зоны боевых действий, прежде чем выходить в автономный режим! Многие игроки покидают свой город, и когда их флаг снимается их противниками, они в конечном итоге обнуляются.

Не скупитесь на покупку Teleports или Peace Shield. Повторное обучение всех ваших войск обходится вам дороже, чем покупка нескольких телепортов или щитов мира.

Не обращая внимания на маркеры!

Большинство людей не обращают внимания на маркеры, которые иногда являются самым большим падением альянса или даже всего королевства.

Обязательно щелкните значок звездочки в левом верхнем углу, чтобы проверить все ранее установленные маркеры или проверить почту своего альянса.

Также, присоединяясь к митингам, обычно в моем случае, я ставил маркер того, какой тип юнитов нужно послать. Большинство игроков не обращают внимания и отправляют только случайные юниты, что очень раздражает и в конечном итоге задерживает процесс.

Не знаю, какие войска послать

Возвращаясь к пункту 9, большинство людей еще не знают об отправке полных конкретных единиц или смешивании войск.

Я думаю, что большинство ошибок, с которыми сталкиваются люди, заключается в том, что они не очень хорошо знакомы с командующими в Rise of Kingdoms.

Мой совет — выучите командиров. Помните, кто такие кавалерия, пехота и лучник. Отдельные командиры и командиры-лидеры могут использовать смешанные войска.

Просто обратите внимание на командиров, прежде чем присоединиться к митингу, просканируйте войска внутри и посмотрите на маркеры.

Надеюсь, у вас будет отличный KvK с вашим Альянсом и друзьями. Не стесняйтесь писать комментарии ниже и делиться с нами своим опытом!

экспребвпн тор квкг

pourquoi utiliser un vpn pour netflix Вы можете просто увидеть увеличение скорости потоковой передачи, поскольку VPN предотвращают регулирование полосы пропускания. Вы можете бесплатно смотреть Murdoch Mysteries онлайн на CBC Gem. Чтобы монетизировать свои услуги, бесплатные VPN часто засыпают вас потенциально опасным рекламным ПО, а некоторые даже продают ваши данные третьим лицам. Стоимость безопасного VPN Просто отключитесь от своей VPN и подключитесь к другому exprebvpn tor kvkg арендовать сервер в США, Канаде, Новой Зеландии, Австралии или Нидерландах. VPN может предоставить вам канадский IP-адрес, который вам нужен для просмотра Mysteries Мердока на CBC Gem. Начало расследования того, как вы можете смотреть Мердока. Загадки из любой точки мира? Если у вас возникли проблемы с просмотром 13-го сезона сериала «Тайны Мердока» онлайн, скорее всего, виноваты географические ограничения.mullvad не удалось запустить туннельное соединение

Proxy Checker

netflix, закодированный растущей серверной сетью u0kSurfshark, насчитывающей более 1000 серверов в более чем 60 странах, дает вам множество вариантов потоковой передачи после завершения Войн клонов. geoblo exprebvpn для kvkg cks с премиальным VPN, таким как NordVPN. Итог Поймайте каждую захватывающую битву на световых мечах в последнем сезоне Войн клонов, преодолев geoblo exprebvpn для kvkg cks от Disney + с VPN премиум-класса, например NordVPN.точка доступа защищает бесплатный интернет-глобус Но первоклассный VPN также может: защитить вашу онлайн-анонимность и конфиденциальные данные с помощью первоклассных функций безопасности, включая шифрование военного уровня, автоматические выключатели и защиту от утечки DNS. подключены к незащищенным общедоступным сетям Wi-Fi. Позволяют транслировать и просматривать веб-страницы анонимно, в том числе в странах со строгой цензурой. exprebvpn tor kvkg h. Уменьшит ли мой VPN скорость потоковой передачи «Войн клонов»? Скорость потоковой передачи может немного снизиться, поскольку для шифрования данных и их отправки через сервер в другой стране требуется дополнительное время.Вот почему вам пора действовать, как Мердок, и внедрять инновации с VPN exprebvpn tor kvkg . Но первоклассный VPN также может: защитить вашу онлайн-анонимность и конфиденциальные данные с помощью первоклассных функций безопасности, включая шифрование военного уровня , и автоматические аварийные переключатели, и защита от утечки DNS Постоянно защищайте вашу конфиденциальность, даже при подключении к незащищенным общедоступным сетям Wi-Fi. Позволяет транслировать и просматривать веб-страницы анонимно, в том числе в странах с exprebvpn tor kvkg h строгой цензурой. у вас есть доступ к огромной глобальной сети серверов. Предотвратить ограничение скорости интернет-провайдера и предложить неограниченную пропускную способность и объем данных? Уменьшит ли мой VPN скорость потоковой передачи «Войн клонов»? Скорость потоковой передачи может немного снизиться, поскольку для шифрования данных и их отправки через сервер в другой стране требуется дополнительное время.hola vpn pro хром

netflix et surfsharkВсе рекомендуемые мной VPN имеют гарантии возврата денег, так что в течение гарантийного срока вы получите возмещение без лишних вопросов. Geoblo от Disney + exprebvpn tor kvkg cks с премиальным VPN, таким как NordVPN. Это не самый быстрый VPN, который я тестировал, но он все еще достаточно быстрый, чтобы без проблем транслировать The Clone Wars в HD. Overplay netflixA 30-дневный возврат денег гарантия позволяет вам протестировать потоковую передачу с PrivateVPN без каких-либо обязательств.Однако вы, вероятно, не заметите никакой разницы с VPN премиум-класса. Также существует обширная база знаний с доступными учебными пособиями. Смените регион netflix с помощью vpn

экспребвпн тор квкг автор: gdbnd Эта статья была опубликована 3814 твитов и содержит 732 пользовательских комментария.
  • лучший бесплатный vpn для iphone в иране
  • бесплатный vpn для iphone для pubg
  • vpn обзор netflix
  • melon vpn netflix
  • turbo vpn подделка программного обеспечения
  • бесплатный vpn для iphone 2020
  • лучший бесплатный vpn для ноутбука Mac
  • 1 Маршрутизатор vpn gbps
  • the фокус 2 netflix vpn
  • мастер vpn для ПК полная версия
  • vpn для ПК windows 7 psiphon
  • ярлык android 8 vpn
  • лучший vpn для netflix сингапур
  • expreb vpn бесплатно mac
  • fast vpn mod Маршрутизатор qnap ios
  • fast vpn 2020 apk
  • browsec for pc download
  • browser vpn disable
  • reddit vpn netfli x
  • лучший бесплатный vpn для iphone в иране
  • como baixar o radmin vpn
  • vpnbook book pabword
  • surfshark vpn на apple tv
  • блокирует ли netflix пользователи vpn
  • como baixar o vpn бесплатно
  • обзор netflix
  • vpn netflix

    процессов | Бесплатный полнотекстовый | Вакуумная установка мини-НПЗ: функциональный анализ и усовершенствование вакуумной подвесной системы

    1.Введение

    Технологически мини-НПЗ представляет собой малотоннажную установку (мощностью до 1 млн т / год) ЭДП-АВД (Электрообессоливающая установка — атмосферно-вакуумная перегонка) [1], потоки продукции которой малы. качественные нефтепродукты: прямогонная бензиновая (нафта) и дизельная (газойль) фракции, а также мазут. Такие установки строятся как блоки для подготовки сырья для небольших нефтехимических заводов или для промышленного производства топлива в отдаленных районах [2].Как известно, установки ЭДП-АВД являются основными агрегатами завода; От эффективности работы сплит-установок зависит качество нефтепродуктов, получаемых во вторичных процессах [3]. Затраты на эксплуатацию процесса могут достигать 35% от общего потребления энергии [4]; В связи с этим актуальна задача совершенствования аппаратуры и технологического оформления процесса первичной переработки нефти. Вместе с тем, в результате ужесточения требований к нефтепродуктам и перехода на производство более качественных моторных топлив некоторые компании, работающие в мини-НПЗ дополнили технологические схемы своих НПЗ различными вторичными процессами [1].Возможная конфигурация мини-НПЗ, согласно [1], показана на рисунке 1. Потенциальная схема мини-НПЗ позволяет получать не только качественные моторные топлива, но и сырье для нефтехимической промышленности. Однако, исходя из экономической целесообразности производства определенных продуктов из сырой нефти, а также климатических условий эксплуатации (зима / лето), схемы реальных мини-НПЗ могут существенно отличаться от представленных на Рисунке 1. (Рис. 2а, б) заводов, расположенных в Индонезии [1], можно привести (как пример страны с теплым климатом).

    Для стран с холодным климатом (например, Россия) схемы мини-НПЗ различаются конструкцией как вакуумной установки, так и процесса вторичной переработки. В то же время мазут, полученный при атмосферной перегонке нефти, не перерабатывается в вакуумные дистилляты (как на крупных нефтеперерабатывающих заводах), а используется в качестве сырья для получения гудрона или битума. В этом случае гудрон может подвергаться процессу окисления (с получением битума) или сбрасываться как отдельный продукт для получения котельного мазута или герметизирующих смесей на его основе.

    Типовые схемы двух российских мини-НПЗ в Урае и Когалыме показаны на рис. 3а, б [5]. В таблице 1 показаны основные отличия типовых схем вакуумных агрегатов мини-НПЗ в странах с холодной (Россия) и теплой (Индонезия) климат. При сравнении учитываются три наиболее технически оснащенных мини-НПЗ в Российской Федерации с развитыми вторичными процессами и два мини-НПЗ в Индонезии. Схемы сравнивались в соответствии с потоками продуктов, производимых на вакуумной колонне; Знак «+» означает большее предпочтение производству продукта, а знак «-» указывает на небольшое количество блоков, вовлеченных в разработку этого продукта.Приведенное на рисунке 3 сравнение является довольно предположительным из-за небольшого количества сравниваемых предприятий, но оно наглядно показывает главное отличие аппаратно-технологической конструкции блоков: в странах с холодным климатом в основном используются вакуумные блоки для производства битума и гудрона, а в странах с жарким климатом основными продуктами являются вакуумные газойли.

    Такие схемы переработки нефти на мини-НПЗ связаны с тем, что для дорожных работ, которые характеризуются сезонностью, необходим битум; битум целесообразнее получать и перерабатывать на месте, чем перевозить его с крупных нефтеперерабатывающих заводов.

    Следовательно, вакуумные установки таких НПЗ будут работать в разных режимах работы:

    Эти режимы характеризуются разными требованиями к качеству (плотности и вязкости) кубового продукта. Поэтому при работе устройства в режиме 1 глубокая экстракция дизельной фракции [4] нецелесообразна, так как это приведет к увеличению условной вязкости остатка; тогда становится проблемой получить высококачественный дорожный асфальт путем прямого окисления. Если установка работает в режиме 2, степень извлечения дизельной фракции увеличится.В этом случае переход из одного режима в другой осуществляется за счет изменения давления в верхней части ректификационной колонны. При разделении мазута на качество гудрона (а, следовательно, и битума) большое влияние оказывает фракция дистилляции. парогазовой смеси в зоне подачи вакуумной колонны, которая, в свою очередь, определяется температурой сырья на выходе из печи и остаточным давлением на входе в колонну [6]. Давление в зоне подачи зависит от мощности ВОС (вакуумной подвесной системы) и гидравлического сопротивления контактных устройств, которые определяются конструктивными особенностями внутренних устройств аппарата [7,8].

    Таким образом, задача создания ВОС для установки разделения мазута неразрывно связана как с исследованием характеристик самой колонны, так и характеристик вакуумного насоса. При расчете этих характеристик следует учитывать взаимное влияние элементов системы.

    На сегодняшний день в открытой литературе имеется достаточно статей, описывающих различные типы ЛВС для вакуумных колонн ВДУ крупных нефтеперерабатывающих заводов [6,7,8,9,10]. Вместе с тем, в работах [8,11] проведено сравнение Вакуумной системы верхнего погона на базе пароэжекторного насоса и жидкоструйного вакуумного насоса, при этом снижение остаточного давления в верхней части вакуумной колонны учитывается как один из критериев.Однако такое же давление может быть получено путем модернизации (или замены) существующего парового эжекторного насоса, что делает преимущества жидкоструйного вакуумного насоса менее очевидными.

    В то же время масштабировать решения, применимые к вакуумным блокам крупных нефтеперерабатывающих заводов, достаточно проблематично; это связано с обычными загрузками сырья, которые на мини-НПЗ в несколько раз меньше.

    Например, предположим, что пароструйный насос выбран в качестве основы для конструкции вакуумной верхней системы, и тогда возникает проблема производства пара.На крупных НПЗ пар можно получить за счет рекуперации тепла на самом заводе [12], а на мини-НПЗ необходимо построить отдельную котельную.

    Поэтому, исходя из всего изложенного, авторы данной работы поставили следующие цели:

    • изучить особенности функционирования вакуумной установки первичной переработки нефти на мини НПЗ;

    • создать имитационную модель вакуумной установки в среде Universal Modeling Program и сравнить результаты расчетов с производственными данными;

    • провести расчетные исследования при различных режимах работы установки по разработанной модели и выявить факторы, оказывающие наибольшее влияние на ход технологического процесса.

    • провести технико-экономическое сравнение различных типов вакуумных подвесных систем (ВОС) для исследуемой установки и разработать рекомендации по их совершенствованию.

    Исследование состоит из 10 разделов. Во введении (раздел 1) приводится общая технологическая схема вакуумных агрегатов мини-НПЗ. Раздел 2, Раздел 3, Раздел 4, Раздел 5, Раздел 6, Раздел 7, Раздел 8 и Раздел 9 составляют основные части статьи, которые содержат литературный обзор, цели, методы и результаты исследования.Заключительный девятый раздел посвящен обсуждению результатов исследования; Здесь авторы выражают свое видение проблемы и сравнивают полученные результаты с другими работами, посвященными той же теме.

    2. Обзор литературы

    Разница между мини-НПЗ и крупными нефтеперерабатывающими предприятиями заключается в производительности, которая для мини-НПЗ не превышает 1 млн т / год [13]. Это обстоятельство определяет существенное различие аппаратно-технологической конструкции основных блоков, типа второстепенных процессов и продуктовой линейки.Например, многие мини-НПЗ в России не имеют вакуумных установок и представляют собой атмосферную часть установки Электрообессоливающая установка — Атмосферно-Вакуумная Перегонка (EDP-AVD) [13,14,15]. Если на схеме присутствует вакуумный блок, то его цель — производство — производство дорожного битума или гудрона, которые часто отправляют для смешивания с исходным маслом. Если в продуктовой линейке присутствует вакуумный газойль, то по своим свойствам он больше относится к вакуумному дистилляту (компонент дизельного топлива), чем к вакуумным дистиллятам, производимым на крупных нефтеперерабатывающих заводах.В результате подходы к совершенствованию вакуумных блоков различаются. На НПЗ большой мощности усовершенствование заключается в определении оптимальных [16,17] технологических параметров процесса, разработке новых высокоэффективных внутренних устройств вакуумной колонны [17,18,19,20] и выборе оптимальной компоновки вакуумно-вакуумной колонны. генерирующие системы [21,22]. Для вакуумных установок мини-НПЗ, которые предназначены в большей степени для производства дорожного битума, большую роль играет эффективность вакуумной подвесной системы, поскольку качество вакуумных газойлей имеет второстепенное значение (моторные топлива получают вторичным способом. атмосферной части).Традиционно расчет вакуумной системы заключается в определении и выборе вакуумного насоса, определении электропроводности и пересчете паспортных характеристик насоса на новые условия эксплуатации [23,24]. Выбор оптимального типа вакуумной подвесной системы ограничен рекомендациями по области применения вакуумных насосов различных типов [23], при этом не учитывается взаимное влияние свойств вакуумной колонны и вакуумной накладной системы. , что может привести к ошибкам проектирования.При расчете вакуумного насоса по существующим методикам по известным параметрам состояния потоков, поступающих на насосную станцию, паспортные характеристики насоса пересчитываются с внесением различных поправок [24].

    Что касается промышленной вакуумной подвесной системы, то классические методы расчета проводимости должны быть дополнены оценками сопутствующих процессов (конденсация водяного пара, насыщающая жидкость, легкие компоненты и т. Д.).

    Когда выбор оптимального типа вакуумной верхней системы ограничивается рекомендациями, сделанными для применения вакуумных насосов различных типов, взаимное влияние свойств вакуумных колонн и вакуумной верхней системы не учитывается, что может привести к к ошибкам в дизайне.

    Практически любая вакуумная верхняя система [23,24,25,26] представляет собой комбинацию вакуумного насоса и различных типов оборудования, часто теплообменников, для которых температуры заданы априори.При этом сам технологический объект эксплуатируется в различных режимах, которые характеризуются совершенно разными значениями технологических параметров. Конструкторы вынуждены подбирать насос для самых «жестких» условий эксплуатации и вводить запасной коэффициент, которого может не хватить при переключении с одного режима на другой. На сегодняшний день существует единая методика проектирования и расчета вакуумных подвесных систем для промышленных установок по переработке мазута не создано.Также нет единого мнения об оптимальном типе вторичных процессов после вакуумной колонны [13,14,15], которые часто зависят от экономической целесообразности и цен на продукты и энергоресурсы.

    3. Методология

    Изучение и анализ функционирования вакуумной установки мини-НПЗ — сложная задача, которую сложно реализовать без использования компьютерной техники. Поскольку эта проблема лежит на стыке двух наук (химическая инженерия и вакуумная инженерия), в расчетах использовалась стратегия системного анализа, которая используется при исследовании таких объектов [27].

    Некоторые критические параметры, необходимые для разработки VOS, нельзя измерить непосредственно на установке, или это очень сложно сделать. Поэтому для этого была составлена ​​математическая модель исследуемой установки с использованием возможностей программного комплекса Unisim Design R451.

    Исследуемый объект рассматривался как функциональная система, характеризующаяся наличием векторов входных (влияющих на состояние процесса) и выходных переменных (определяющих состояние процесса).Входные переменные определены во время технологического осмотра агрегата и являются показателями штатных устройств, установленных на установке. Более того, некоторые параметры были измерены непосредственно на установке с помощью портативных устройств, параметры которых показаны в Таблице 2. Методология исследования показана на Рисунке 4.

    На первом этапе были собраны данные об установке, и записывались: необходимые данные из режимных листов, показания приборов, установленных на месте, и показания приборов, к которым можно было получить удаленный доступ.

    Портативные устройства измеряли те параметры, которые не могли быть измерены стандартными приборами. Давление всасывания VOS измерялось оптическим микроманометром, а пирометр Testo использовался для определения температуры циркулирующей воды на выходе из промежуточных конденсаторов существующего парового эжекторного насоса. Более подробно ход исследования описан в разделе 5.

    Все эти значения использовались на втором этапе, в ходе которого в программном пакете Unisim Design R451 была разработана математическая модель вакуумной установки, адекватность которой ( третий этап) проверяли путем сравнения рассчитанных значений с данными, собранными на первом этапе.Четвертый этап включал имитационные исследования, целью которых было изучение влияния характеристик Вакуумной системы верхнего погона на уровень остаточного давления в верхней части вакуумной колонны. Заключительным этапом стало определение компоновки вакуумной воздушной системы и возможность изучения различных вариантов компоновки.

    4. Описание объекта исследования

    Объектом исследования является вакуумная колонна К-1, предназначенная для переработки мазута с получением дизельной фракции и тяжелого остатка.Принципиальная схема установки и общий вид ректификационной колонны показаны на рис. 5а, б.

    Мазут из атмосферной колонны поступает в змеевики топки Н-1, где нагревается до температуры 360–390 ° С и затем подается в ступень подачи вакуумной колонны К-1. Для повышения летучести и очистки мазута от легких фракций в нижнюю часть колонны подается перегретый пар.

    Из верха вакуумной колонны К-1 отводится парогазовая смесь, которая по шлемовому трубопроводу поступает в кольцевое пространство конденсатора-охладителя КП-1, откуда откачиваются неконденсирующиеся газы. пароструйным насосом.

    Широкая фракция дистиллята выводится из колонны путем бокового отвода из колонны К-1, поступает в межтрубную зону охладителя Х-1 и затем разделяется на 2 потока: первый подается в верхнюю часть колонны К-1. 1 колонна в виде холодного орошения, а второй поток, остаток излишка, направляется дальше по системе возвратных нефтепроводов.

    В нижней части колонны К-1 остаток (гудрон) прокачивается через теплообменник Т-1, где нагревается деминерализованная нефть, после чего она разделяется на два потока.Первый поток возвращается в нижнюю часть колонны К-1, чтобы поддерживать температуру на заданном уровне, чтобы предотвратить разложение смолы, а остаток удаляется.

    Основным элементом установки является вакуумная колонна К-1, представляющая собой вертикальное цилиндрическое устройство постоянного диаметра с установленными внутри клапанными тарелками. Исходная парогазовая смесь после нагрева в топке попадает в стадию подачи, где разделяется на потоки восходящего пара и нисходящей жидкости. Для создания потока пара и снижения парциального давления смеси в кубическую часть вводят перегретый водяной пар низкого давления, а для создания обратного потока часть паров, сконденсировавшихся в предварительном конденсаторе, возвращается в колонну на колонне. верхняя ступень.Параметры колонки приведены в таблице 3.

    Получены следующие продукты: фракция вакуумного дистиллята (вакуумный газойль) и остаток — гудрон. Гудрон используется как сырье для битумного завода (1-й режим работы) или как некондиционный остаток (2-й режим работы), который отправляется на смешивание с товарным маслом.

    Вакуумный конденсатор установлен в верхней части ректификационной установки на высоте 10,8 м. Именно в этом устройстве формируется поток, поступающий в ВОС для откачки.Вакуумный конденсатор КП-1 представляет собой горизонтальный кожухотрубный теплообменник с плавающей головкой длиной 3980 мм и диаметром корпуса 530 мм. Длина труб — 3000 мм, трубы — 25 × 2 мм, количество проходов в трубном пространстве — 2.

    Парогазовая смесь из верхней части вакуумной колонны подается в кольцевое пространство вакуумной колонны. конденсатор; конденсат отводится через нижнее сопло. Общий вид конденсатора КП-1 представлен на рисунке 6. Параметры конденсатора представлены в таблице 4.Вакуум в колонне создается трехступенчатым пароструйным насосом НВЭ 100 × 40 / 6Н УХЛ. Принципиальная схема насоса на рисунке 7.

    Первая и вторая ступени, а также вторая и третья ступени эжекции соединены друг с другом через промежуточные конденсаторы. Третья ступень пароэжекторного насоса подключена непосредственно к выхлопной магистрали насоса, которая подключена к специальному соплу топки П-3, предназначенному для нейтрализации (сжиганию) выхлопных газов, и к факельной магистрали (подключенной в случае нарушений технологического режима).

    Расчетная производительность насоса составляет 100 кг / ч по перекачиваемому газу, а расчетное давление всасывания составляет 40 мм рт. Насыщенный водяной пар с давлением 0,6 МПа (6 кг / см 2 ) предусмотрен в качестве рабочего тела в пароэжекторном насосе.

    5. Сбор данных о параметрах основных технологических потоков

    Полноценное исследование поведения промышленного предприятия очень сложно без инструментов математического моделирования. Это связано с тем, что некоторые параметры нельзя измерить напрямую или это очень сложно сделать.Однако для составления достаточно точной математической модели исследуемой установки необходимо собрать исходные данные, которые будут использоваться в качестве данных при расчете.

    На сегодняшний день исследование промышленных установок для нефтепереработки невозможно без использования средств математического моделирования и универсальных программ моделирования [28,29,30].

    Для составления расчетной схемы и ее идентификации на исследуемой вакуумной установке проведено производственное обследование; в его рамках собирались показания устройств, работающих на установке, и измерялись некоторые технологические показатели с помощью портативных устройств, которые непосредственно не контролировались оперативным персоналом завода.

    План обследования состоял из следующих этапов:

    • Сбор данных о параметрах основных технологических потоков путем измерения профилей температуры и давления на трассе ПГМ.

    • Обследование конденсатора КП-1.

    • Сбор данных о существующих СДН.

    Сбор данных производился путем снятия показаний с приборов, установленных на установке («на плате» и на объекте), а также путем измерения требуемых расходов с помощью специального оборудования (пирометра и вакуумметра).

    Сырьем для процесса является остаток ADU, имеющий следующие характеристики (Таблица 5 и Таблица 6): В качестве продукта установка производит смолу, параметры которой представлены в Таблице 6.

    Температура процессов была измеряется путем записи показаний стационарных приборов на пульте оператора. В тех местах, где не устанавливаются стационарные приборы, показания определяли с помощью пирометра TESTO. Участки, на которых снимались показания, предварительно очищали от краски до металла, а показания прибора заносили в таблицу.

    Основные технологические параметры, измеренные в ходе изысканий, представлены в таблице 7.

    Параметры технологического режима блока по производству битума задаются усреднением данных режимных листов без инструментальных измерений. Атмосферное давление в период исследований составляло 742 мм рт.

    5.1. Проверка конденсатора KP-1

    Перепад давления между конденсатором KP-1 и верхом колонны K-1 был определен путем измерения перепада давления между верхом K-1 и входом в вакуумную верхнюю систему.Давление в верхней части колонны определялось по показаниям датчика, установленного на колонке, а давление на входе в вакуумную верхнюю систему — оптическим микроманометром ОМ-6, установленным на входе в паровой эжекторный насос. Во время измерения был отмечен значительный перепад давления (18 мм рт. Ст. В режиме выгрузки гудрона и 12 мм рт. Ст. В режиме выгрузки битума).

    Температура выхлопных газов КП-1 оказалась достаточно высокой — 44 ° C. Разница температур выхлопных газов и возвратной охлаждающей воды достигла 22 ° С, что кажется чрезмерно большим, особенно для конденсаторов установок ректификации мазута в вакууме.В существующем режиме работы конденсатора не обеспечивается достаточно глубокая конденсация не только водяного пара, но и паров тяжелых углеводородов. В результате концентрация водяного пара в газовой фазе, поступающей в VOS, превышает 90%. Такая высокая концентрация водяного пара при последующей реконструкции СДН очень негативно скажется на работе СДН.

    5.2. Анализ рабочих показателей вакуумной накладной системы
    Паспортные характеристики [30,31] существующей вакуумной накладной системы представлены в Таблице 8 и на Рисунке 8.

    При исследовании ВОС измерялись следующие параметры: давление рабочего пара на входе в паровой эжектор; температура охлаждающей воды на входе в промежуточные конденсаторы; температура охлаждающей воды на выходе из промежуточных конденсаторов.

    Значения измененных параметров представлены в таблице 9. Согласно паспорту пароэжекторного насоса [30] номинальное давление рабочего пара на входе в эжекторы должно быть не менее 6 кг / см. 2 .Это значение является ключевым в работе SEP, поскольку именно оно определяет значение остаточного давления, достигаемого насосом. Как видно из таблицы 9, фактическое значение давления пара существенно отличается от паспортного значения. Для оценки влияния давления рабочего пара на давление верха вакуумной колонны был проведен промышленный эксперимент: Давление в верхней части колонны регистрировалось при ступенчатом изменении давления рабочего пара, подаваемого на пароэжекторные насосы.Результаты измерений представлены в Таблице 10 и на Рисунке 8.

    Также было обнаружено, что давление в верхней части колонны К-1 существенно зависит от условий удаления выхлопных газов из ПВД: когда газ сбрасывается в факел. , давление в колонне снижается по сравнению с вариантом отвода газов для сжигания в топку. Это свидетельствует о наличии заметного гидравлического сопротивления в этой линии.

    В режимах работы вакуумной установки на НПЗ, исходя из задачи обеспечения качества товарного битума, давление в верхней части колонны заведомо завышается из-за дросселирования рабочего пара, подаваемого в эжекторы SEP, что приводит к уменьшению номинальной мощности существующих ВОС и увеличению давления в К-3

    6.Расчетная схема процесса

    6.1. Термодинамическая модель
    Вычислительное исследование сложных химико-технологических систем является трудным без использования специализированного программного обеспечения. При решении таких задач (моделирование реального технологического процесса) используются различные программы: например, при моделировании процесса первичной сепарации сырой нефти использовался ChemCad [32], а при моделировании процесса очистки природного газа от кислых компонентов. использовался программный комплекс Aspen HYSYS [33].В [29] и [34] вакуумная установка для разделения смеси аминов была смоделирована с использованием как Aspen HYSYS, так и Unisim R451. Во всех случаях было достигнуто высокое согласие с производственными данными, что свидетельствует о правильности выбранного подхода. Для решения задачи создания расчетной модели рассматриваемой установки был выбран программный комплекс Unisim Design R451. Существенное влияние оказывает модель расчета парожидкостного равновесия, которое определяется свойствами исследуемой смеси. по точности моделирования.Мазут состоит из смеси углеводородов различного состава (в основном, тех, которые выкипают ≥360 ° C), а сам процесс осуществляется при давлении ниже 90 мм рт. Поэтому на основе рекомендаций [35,36,37,38] были выбраны модель ESSO [35] и модель расчета энтальпии Ли – Кеслера [38]. Модель ESSO использует формулы давления пара Максвелла – Боннелла для расчета фазы константы равновесия тяжелых углеводородов при давлениях ниже 7 кг / см 2 . Модель может быть эффективно использована для расчета вакуумных колонн [36].Система уравнений записывается следующим образом:

    LogP * = 3000,538⋅X − 6,7615643⋅X − 0,987672 для X> 0,0022

    (1)

    LogP * = 2663,129⋅X-5,99429695,6⋅X-0,972546 для 0,0013

    (2)

    LogP * = 2770,85⋅X − 6.41263136⋅X − 0,98979 для X <0,0013

    (3)

    X = Tb12T − 0,0002867⋅Tb12748.1−0,2145⋅Tb12

    (4)

    Tb12 = Tb-2,5f (K-12) logP * / 14,7

    (5)

    Для всех давлений паров ниже атмосферного и для всех веществ с нормальной температурой кипения выше 203.44 ° C, f = 1. Для веществ с нормальной температурой кипения менее 200 F, f = 0. Для давлений паров выше атмосферного для веществ с нормальной температурой кипения от 200 до 400 F, f определяется по формуле:
    6.2. Вакуумная колонка модели
    Основной проблемой при настройке основы программы была характеристика состава исходной смеси, которая представлена ​​в таблице 1. Как видно из таблицы, кривая перегонки дана до температуры 360 ° C, при этом отгоняется только 32% смеси, что недостаточно для правильного ввода и расчета параметров потока.Недостающие данные можно взять из таблицы 2, но возникает проблема при пересчете доли дистиллята для всего потока нефти. Таким образом, кривая перегонки была введена путем суммирования данных в Таблице 1 и Таблице 2 с поправкой на фракцию дистиллята; остаток (> 515 ° C) был взят в соответствии с обобщениями [39,40,41,42]. Кривая дистилляции (ASTM D1160) исходного потока мазута представлена ​​в Таблице 11 и на Рисунке 9. Расчетные параметры смеси представлены в Таблице 12.Для моделирования процесса из базы данных программы были выбраны следующие модули: нагреватель (H-1), смеситель (MIX-101), тройник (TEE-100, TEE-101), абсорбер (K-1), рецикл (RCY -1), охладитель (КП-1, Х-1) и сепаратор (В-100). Расчетная схема процесса, реализованного в программе Unisim Design R451, представлена ​​на рисунке 10. Исходя из описания, поток мазута нагревается в топке Н-1, и за счет термического разрушения определенное количество легких углеводороды (газы разложения) образуются [6,39,40,41,42].Состав и выход газов разложения зависят как от температуры, так и от состава исходного масла. Описание химии процесса термической деструкции нефтяных остатков является сложной задачей; поэтому, чтобы учесть это явление, было решено ввести в схему отдельный поток, который по своим свойствам соответствовал бы газам разложения, образующимся в реальном процессе. Влияние нагрева на состав газов разложения исследовалось в [42,43], а расход газа рассчитывался с использованием эмпирического уравнения, изложенного в [30].

    Гаир = 2,72⋅0,151⋅Fm

    (7)

    GCG = 0,429⋅exp (0,00495⋅ (Tc-385)) ⋅Fm

    (8)

    Эти формулы были введены в программу с помощью модуля Spreadsheet (SPDSHT-1), в котором была настроена связь между пользовательским блоком и программой, а формулы (1) и (2) были введены в модуль SPDSHT-1; состав был принят согласно [42,43] и вводился отдельным потоком. Следует учитывать, что легкие углеводородные газы образуются из мазута; поэтому для точного учета материального баланса необходимо уменьшить первоначальный расход мазута на количество образующихся газов разложения.Таким образом, в модели (рис. 10) процесс нагрева мазута в топке Н-1 рассчитывался по следующей схеме: исходная смесь вводилась в модуль Н-1, в котором задавалась температура на выходе. Затем нагретый поток смешивался в модуле MIX-101, и газы разложения (крекинг-газы) рассчитывались исходя из условий их нагрева. Результирующий поток из модуля TEE-100 был уменьшен на количество, равное потоку газов разложения. Для ввода перепада давления и определения доли дистиллированной смеси на входе в колонну (что является важным условием точного расчета вакуумных колонн ректификации мазута [6]) на входе в систему был установлен вентильный модуль (ВЛВ-100). выход из MIX-101, давление которого было установлено равным давлению в зоне подачи.

    Особенностью схемы ректификации в этом процессе является то, что верхний орошающий поток образуется за счет отвода побочного продукта из колонны К-1. Поэтому для расчета перегонки мазута использовался модуль абсорбера (К-1), установлен массовый расход бокового отвода (поток дизельного топлива), и этот отбор охлаждали в охлаждающем модуле (Х-1). В этом случае температура охлаждения задавалась согласно данным технологического обследования.

    Поток, поступающий в первую ступень колонны, формировался в модуле ТЭЭ-101, где задавался массовый расход орошения (взятый по данным технологического обследования), а схождение рециклового потока обеспечивалось рециклируемым RCY- 1 модуль.Водяной пар вводился в нижнюю часть колонны, которая была настроена как отдельный поток, а количество теоретических тарелок и их эффективность были выбраны таким образом, чтобы состав гудрона (поток VTB) соответствовал таблице 2.

    Конденсация процесс происходит в конденсаторе КР-1, при этом часть смеси не конденсируется в рассматриваемых производственных условиях. Поэтому для моделирования процесса конденсации использовались модули охладителя (КП-1) и сепаратора (В-100).При этом в модуле КР-1 были заданы температура и давление (по данным исследований), а технические характеристики модуля В-100 приняты по умолчанию.

    6.3. Вакуумный конденсатор, модель
    Как упоминалось ранее, вакуумный конденсатор был рассчитан с использованием двух модулей, что затрудняет использование инструментов, встроенных в Unisim Design R451 [36], для проверочного расчета теплообменников. Поэтому по литературным данным [44] была разработана математическая модель конденсатора, которая через СПДШТ-1 была встроена в расчетную модель блока, а все теплофизические свойства потоков определялись Unisim Design. R451.

    Особенностью режима работы вакуумных конденсаторов является наличие в аппарате двух зон теплообмена:

    • в первой зоне, частичная конденсация паров углеводородов происходит в присутствии водяного пара;

    • во второй зоне конденсация воды и паров углеводородов совмещена, но не полная (всасываемый атмосферный воздух практически не конденсируется).

    Кроме того, гидравлические сопротивления играют значительную роль в режиме конденсации, оказывая наибольшее влияние на процесс в конце первой и в начале второй зон конденсации, так как в вакууме условия конденсации в наличие инертных примесей намного хуже [44,45,46,47].Общее выражение для тепловой нагрузки первой зоны конденсатора-охладителя записывается следующим образом:

    Q1 = L [qt1’v − eqtsv− (1 − E) qtsl] + Z ′ (it1’v − itsv)

    (9)

    Тепловая нагрузка для второй зоны определяется уравнением (10):

    Q2 = L [e1qt′1v + (1 − E1) qt′1l − E2qt ″ 1V− (1 − E2) qt ″ 1l] + Z′itsv − Z ″ it ″ 1v − Z ″ condt ″ 1cw

    (10)

    Общая тепловая нагрузка на конденсатор представляет собой сумму тепловых нагрузок на первую и вторую зоны.

    Уравнение теплового баланса холодильника-конденсатора выглядит следующим образом:

    Q1 + Q2 = W⋅cw⋅ (t ″ 2 − t′2)

    (11)

    Тепловой баланс первой зоны следующий:

    Q1 = W⋅cw⋅ (t ″ 2 − t2)

    (12)

    Для первой зоны коэффициент теплопередачи от конденсирующихся паров углеводородов к горизонтальной трубе аппарата рассчитывается по формуле (13) с учетом размещения трубок в пучке [44].

    α11 = 1,28εr⋅ρ2⋅λ3μ⋅Δt⋅d14

    (13)

    Коэффициент теплоотдачи α12 определяется по формуле (14).

    α12 = 0,23 λdinRe0,8Pr0,4

    (14)

    Коэффициент теплопередачи в первой зоне следующий:

    k1 = 11α1 + δwlλwl + 1α2

    (15)

    Во второй зоне происходит совместная конденсация (но неполная) конденсация углеводорода и водяного пара (атмосферный воздух не засасывается).

    Коэффициенты теплопередачи и теплопередачи для второй зоны определяются по формулам (14) — (16).

    Полная поверхность теплообмена аппарата рассчитывается по формулам (16) — (18):

    F = Q1⋅103k′1ΔtLMTD1 + Q2⋅103k′2ΔtLMTD2

    (16)

    Гидравлический расчет аппарата проводился по формулам:

    Потери давления при движении теплоносителя в трубном пространстве, Па:

    ΔPtu = ΔP1 + Ntu (ΔP2 + ΔPtu + ΔP3) + ΔP4

    (19)

    Потери давления при движении теплоносителя в затрубном пространстве, Па:

    ΔPss = ΔP5 + ltulpwΔPss + (ltulpw − 1) ΔP6 + ΔP7

    (20)

    Потери давления на местных сопротивлениях: Проверочный расчет оборудования включает проверку работоспособности выбранного теплообменника для заданных производственных условий, при этом параметры состояния входа и расхода, а также температуры потоков на розетки, установлены.Известна конструкция теплообменника и, следовательно, площадь поверхности теплопередачи. В этом случае расчетный запас поверхности определяется по формуле (22):

    ΔF = Fcalc − FF⋅100,%

    (22)

    Исходя из поставленной задачи, а также тождественности расчетной модели задавалась температура на выходе из теплообменника; Расчетная поверхность теплообмена и гидравлическое сопротивление рассчитывались по формулам (9) — (22), при этом температура выбиралась так, чтобы запас по поверхности был в пределах 0–5%.

    7. Проверка адекватности проектной схемы

    Под адекватностью математической модели понимается ее соответствие реальному объекту, как качественное (характер изменения переменных в модели и в объекте — то же) и количественный (экспериментальные данные совпадают с расчетными).

    Качественное соответствие модели реальному объекту наблюдалось путем сравнения изменения расчетных значений параметров при переходе из одного режима в другой.

    Качественное соответствие модели рассматривалось с использованием нормы для выражения (23).

    Δ = yexp − ycalcyexp⋅100% ≤ε

    (23)

    Таблицы сравнения расчетных и экспериментальных данных для двух режимов работы агрегата представлены в таблице 15. Расчетные тепловые кривые для режимов 1 и 2 показаны на рисунке 11. Анализ этих кривых показывает, что режим 2 характеризуется: тем более «жесткие» условия работы конденсатора: увеличивается как общая тепловая нагрузка на КП-1, так и количество парогазовой смеси, выходящей из верха вакуумной колонны.

    При переходе с режима 1 на режим 2 повышается температура верха колонны, а также количество смеси, выходящей из конденсатора КП-1, что связано с увеличением интенсивности процессов нагрева и нагрева. массоперенос легких компонентов смеси в упрочняющем участке колонны. Однако расход выходных потоков сильно не меняется; поэтому образующиеся легкие компоненты (≤360 ° C) конденсируются в КП-1. Поскольку общее количество компонентов, конденсирующихся в первой зоне, увеличивается, коэффициент теплоотдачи для этой зоны увеличивается, что приводит к увеличению общего коэффициента теплоотдачи конденсатора.Это обстоятельство объясняет тот факт, что с понижением давления, несмотря на то, что тепловая нагрузка увеличивается, температура конденсации снижается.

    При расчете особое внимание было уделено выявлению нагрузки на СДН, поскольку по результатам обследования (Рисунок 8 и Таблица 10) видно, что СДН работает со значительным отклонением от проектных параметров. Расчетное значение VOS при P = 40 мм рт. Ст. G = 100 кг / ч сухого воздуха. Анализируя данные табл. 8 и 10, можно сделать вывод, что массовый расход несконденсированной смеси в КР-1 должен находиться в пределах 120–160 кг / ч.Для режима 1 расчетное значение расхода в ДВС составляет 156 кг / ч, для режима — 2–124 кг / ч; указанные значения укладываются в предполагаемые диапазоны нагрузки на SEP. На Рисунке 12 и в Таблице 16 показано сравнение расчетного и экспериментального состава кривых перегонки (согласно ASTM D1160) гудрона, выходящего из нижней части K-1 ( исследование состава гудрона для режима 2 не проводилось) .Как видно из рисунка 10 и таблицы 8, расчетные данные хорошо согласуются с экспериментальными значениями.Это свидетельствует о том, что представленная модель вакуумной установки достаточно точно описывает поведение реального технологического объекта.

    Результаты расчетов показывают, что как качественно, так и количественно синтезированная в Unisim Design R451 расчетная модель соответствует реальному технологическому объекту, что свидетельствует о ее адекватности.

    8. Сочетание характеристик вакуумной установки и системы создания вакуума

    Существующая вакуумная верхняя система, основанная на паровом эжекторном насосе, характеризуется следующими недостатками:

    • потребление высокосортного пара и оборотная вода;

    • образование химически загрязненных стоков, отрицательно влияющих на экологичность производства.

    В работах [29,30,48,49,50,51] было показано, что для технологического VOS жидкокольцевой вакуумный насос является хорошей альтернативой традиционно используемому пароструйному VOS, сокращая как эксплуатационные расходы. и нагрузки от окружающей среды. В соответствии с расчетами, выполненными для реконструированной ВОС, предлагается двухступенчатая LRVP SIHI LPH 85,340 [51]. Номинальная производительность насоса при давлении 40 мм рт. Ст. Составляет 1950 м 3 / час. Однако для правильного выбора ВОС необходимо не только определить характеристики для расчетного режима работы агрегата, но и рассчитать, как он будет меняться при различных условиях эксплуатации установки [29].Поэтому возникает проблема пересчета паспортных характеристик насоса для реальных производственных условий с учетом особенностей функционирования конкретного технологического объекта, работающего в вакууме. Одной из характеристик жидкокольцевого вакуумного насоса является зависимость производительности от давление всасывания, указанное для системы «вода – воздух» (перекачиваемая смесь — сухой воздух с t = 20 ° C, а температура рабочей жидкости, подаваемой в LRVP, составляет 15 ° C). Очевидно, что на исследуемой установке создать такие условия не удастся; кроме того, температура и количество смеси, поступающей на отсос в ВОС, будет определяться характеристиками колонны К-1 и конденсатора КР-1.Поэтому необходимо привести характеристики как технологического объекта, так и СВС к единому виду, чтобы найти условия, в которых они совпадают. Применительно к поставленной задаче их удобно представить в виде зависимостей количества неконденсированной смеси из конденсатора (характеристика КП-1) и характеристик ЛРВП ЛПХ 85,340, пересчитанных по модели, описанной в [52]. Входной поток, попадающий в затрубное пространство КП-1, формируется в К-1.Точки, характеризующие конденсатор и LRVP, являются «точками связи» [29], и именно эти точки соответствуют рабочим параметрам установки. Анализ данных в таблицах 1, 2 и 3 показывает, что происходит выброс битума. режим более «строгий»; поэтому именно этот режим был принят за основной, в котором проводился поиск точек сопряжения характеристик ректификационной колонны и ВОС. Сопряжение характеристик LRVP и вакуумного конденсатора показано на рисунке 13.Кривые 1–4 получены по результатам обработки численного эксперимента, проведенного на расчетной модели (рис. 8). Температура конденсации в конденсаторе фиксировалась, а колонка и конденсатор рассчитывались при нескольких давлениях, при которых регистрировался выход неконденсированных газов. Затем была взята следующая температура, и расчет был повторен снова. Таким образом, были получены кривые 1–4, отражающие характеристики конденсатора К-1. Согласно расчетной модели LRVP, изложенной в [52], были получены кривые 1’ – 4 ’, которые соответствуют пересчитанным характеристикам LRVP при различных температурах откачиваемой смеси и рабочей жидкости.

    Точки пересечения кривой изотермы конденсатора и соответствующей кривой производительности жидкостно-кольцевого вакуумного насоса (LRVP) характеризуют точки сопряжения ректификационной колонны и LRVP: то есть они образуют интегральную характеристику системы, которая проходит через точки 1 ”–4”. Интегральная характеристика определяет зависимость давления в колонне от параметров технологического режима работы конденсатора и ЛРВП. Например, если в конденсаторе поддерживается температура 28 ° C, а рабочая жидкость с температурой 15 ° C подается в LRVP, то характеристики конденсатора и LRVP будут «совпадать» в точке 1, которая будет соответствовать давлению верха колонны, равному p 1 .

    В соответствии с этим принципом были составлены сопряженные характеристики ректификационной колонны и ВОС при различных фракциях перегонки мазута в змеевиках печи Н-1 (рис. 12). Как упоминалось выше, геометрия конденсатора была введена в расчетную модель блока, показанного на рисунке 10; поэтому в каждой точке характеристики конденсатора рассчитывалось гидравлическое сопротивление этого аппарата и определялось соответствие характеристик конденсатора рабочему режиму путем выбора такой изотермы конденсации, при которой запас на расчетную поверхность теплопередачи приближался к нулю. .Результаты расчетного исследования показаны на Рисунке 14.

    Анализ этих данных показывает, что давление на входе в VOS в целом соответствовало требуемым значениям (40–50 мм рт. Ст.). Однако давление в верхней части вакуумной колонны (целевой параметр) превышало этот диапазон во всем диапазоне исследований. Этот эффект можно объяснить тем, что существующий конденсатор «запирает» систему, что происходит из-за того, что площадь поперечного сечения кольцевого пространства этого конденсатора не достаточна для прохождения неконденсированной парогазовой смеси.Это обстоятельство связано с неудачной конструкцией самого теплообменника, поскольку в межтрубном пространстве устанавливаются поперечные перегородки с небольшим свободным сечением. Небольшая свободная площадь в вырезе перегородок приводит к повышенному гидравлическому сопротивлению и увеличению давления в верхней части колонны.

    Замена существующего парового эжекторного насоса на LRVP при использовании существующей охлаждающей установки не приведет к значительному снижению давления в верхней части ректификационной колонны, которое регулируется гидравлическим сопротивлением конденсатора.Для исследуемой установки применение нормированного конденсатора по ТУ 3612-024-00220302-02 не позволит кардинально снизить ее гидравлическое сопротивление; Поэтому было предложено использование специального вакуумного конденсатора 600 КВКГ-1-М1 / 25Г-4-2-У-И по ТУ 3612-007-00220302-99.

    Эскиз конденсатора и общий вид предлагаемого LRVP показаны на рисунке 15. Основное отличие предлагаемого конденсатора состоит в том, что конденсированная смесь вводится в конденсатор через патрубок C, а неконденсирующаяся часть выводится через две насадки D, расположенные в нижней части.Образующийся конденсат отводится через патрубок E, а патрубки A и B предназначены для входа и выхода охлаждающей воды.

    За счет такой конструкции увеличивается проходное сечение конденсатора; однако коэффициент теплопередачи уменьшается. Поэтому предлагаемый конденсатор имеет длинные теплообменные трубки.

    Использование этого конденсатора существенно снизит гидравлическое сопротивление между верхней частью K-1 и VOS; следовательно, появляется возможность улучшить качество продукции.Однако сама ректификационная колонна также отличается достаточно большим гидравлическим сопротивлением, что свидетельствует о целесообразности замены контактных устройств колонны, например, на современные насадочные устройства. Это снизит перепад давления в колонне, углубит фракцию перегонки мазута в топке и значительно улучшит технико-экономические показатели установки.

    9. Сравнение эффективности различных типов вакуумных подвесных систем

    Сравнение эффективности различных типов вакуумных подвесных систем (VOS) было выполнено в соответствии с методологией, описанной в [29]; он сравнил существующую VOS с предлагаемой LRVP и VOS, основанной на LJVP, которая является одним из наиболее распространенных вариантов для установок такого типа.В таблице 17 показано сравнение эффективности использования различных типов СДН в отношении этой задачи.

    Таким образом, использование LRVP снизит стоимость эксплуатации системы на 78%. Кроме того, в этом случае при правильном подборе рабочей жидкости можно полностью исключить образование химически загрязненных водостоков.

    Согласование характеристик ректификационной колонны и ЛРВП позволяет не только уточнить размер выбранного насоса, но и выявить «узкие места» существующей схемы и повысить качество проектирования промышленных технологических объектов, работающих в вакууме.

    10. Выводы

    Функционирование вакуумной колонны мини-НПЗ существенно зависит от работы предконденсатора, в котором формируется нагрузка на вакуумную верхнюю систему. Кроме того, установка может работать в двух режимах, которые различаются разными технологическими режимами и требованиями к конечной продукции.

    Ключевым отличием вакуумных установок мини-НПЗ в России от крупносерийного производства является то, что основной получаемый продукт — это дорожный битум и гудрон, а не вакуумные дистилляты.В то же время выпускаемый на заводе вакуумный газойль по своим свойствам близок к вакуумному дистилляту, а на некоторых предприятиях может быть даже некондиционным продуктом. Учитывая, что дорожные работы в странах с холодным климатом различаются по сезонам, потребность в битумной продукции в зимний период снижается. Таким образом, вакуумные установки мини-НПЗ работают в двух режимах: производство гудрона и битума. Переход с одного режима на другой осуществляется изменением остаточного давления вакуумной колонны.

    При проектировании вакуумной подвесной системы для вакуумной установки мини НПЗ необходимо учесть эти особенности и рассчитать компоновку вакуумной накладной системы для всех режимов работы, выбрав наиболее «жесткий» режим в качестве основы для проектирования. . На исследуемом блоке таким режимом является производство битума.

    Существующий VOS потребляет значительное количество энергоресурсов, поэтому замена VOS экологически чистой вакуумной системой является неотложной задачей. В данной статье предлагается замена существующего парового эжекторного насоса на жидкостно-кольцевой вакуумный насос; это будет способствовать снижению эксплуатационных затрат на 78% при одновременном исключении образования химически загрязненных стоков.

    Для комплексного изучения таких установок наиболее целесообразно использовать специализированное программное обеспечение, например, Unisim Design R451, в котором построена расчетная схема рассматриваемой вакуумной установки. При этом конструктивная схема была дополнена моделью вакуумного конденсатора. Путем сравнения расчетных данных с данными промышленных исследований было показано, что по основным параметрам модель как качественно, так и количественно совпадает с реальным объектом, что свидетельствует об адекватности модели.

    Этот метод позволил выполнить расчет таким образом, чтобы температура конденсации в конденсаторе стала зависеть от производительности вакуумной системы верхнего продукта. Это дало возможность рассчитать вакуумную головную систему в различных режимах работы, а результаты показали, что приемлемое остаточное давление в колонне достижимо при фракции перегонки мазута 0,4, что не вполне соответствует требованиям технологического режима.Это связано с конструктивными особенностями вакуумного конденсатора (горизонтальный вырез поперечной перегородки), поэтому было решено заменить его на специальный теплообменник, предназначенный для конденсации потоков под вакуумом.

    Полученные результаты в целом совпадают с результатами работ [6,7,8,10,24]. Однако в этих работах изучались вакуумные блоки крупных нефтеперерабатывающих заводов; Напротив, в статье был рассмотрен конкретный пример вакуумного блока на мини-НПЗ и проведено технико-экономическое сравнение различных типов вакуумных подвесных систем.

    Представленные в статье результаты по реализации задачи по совершенствованию существующей вакуумной подвесной системы могут быть использованы при проведении работ по реконструкции вакуумных подвесных систем на подобных установках.

    SEC.gov | Превышен порог скорости запросов

    Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов. Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

    Пожалуйста, объявите свой трафик, обновив свой пользовательский агент, чтобы включить в него информацию о компании.

    Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, включая передовые методы, которые делают загрузку данных более эффективной, и улучшения SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации свяжитесь с opendata @ sec.губ.

    Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

    Код ссылки: 0.1cecef50.1636720996.517f1c74

    Дополнительная информация

    Политика безопасности в Интернете

    Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности. В целях безопасности и обеспечения того, чтобы общедоступная служба оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

    Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 USC §§ 1001 и 1030).

    Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других пользователей к SEC.содержание правительства. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

    Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период. Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.губ. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

    Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

    Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

    SEC.gov | Превышен порог скорости запросов

    Чтобы обеспечить равный доступ для всех пользователей, SEC оставляет за собой право ограничивать запросы, исходящие от необъявленных автоматизированных инструментов.Ваш запрос был идентифицирован как часть сети автоматизированных инструментов за пределами допустимой политики и будет обрабатываться до тех пор, пока не будут приняты меры по объявлению вашего трафика.

    Пожалуйста, объявите свой трафик, обновив свой пользовательский агент, чтобы включить в него информацию о компании.

    Чтобы узнать о передовых методах эффективной загрузки информации с SEC.gov, в том числе о последних документах EDGAR, посетите sec.gov/developer. Вы также можете подписаться на рассылку обновлений по электронной почте о программе открытых данных SEC, в том числе о передовых методах, которые делают загрузку данных более эффективной, и о SEC.gov, которые могут повлиять на процессы загрузки по сценарию. Для получения дополнительной информации обращайтесь по адресу [email protected]

    Для получения дополнительной информации см. Политику конфиденциальности и безопасности веб-сайта SEC. Благодарим вас за интерес к Комиссии по ценным бумагам и биржам США.

    Код ссылки: 0.14ecef50.1636720997.63138ea1

    Дополнительная информация

    Политика безопасности в Интернете

    Используя этот сайт, вы соглашаетесь на мониторинг и аудит безопасности.В целях безопасности и обеспечения того, чтобы общедоступная служба оставалась доступной для пользователей, эта правительственная компьютерная система использует программы для мониторинга сетевого трафика для выявления несанкционированных попыток загрузки или изменения информации или иного причинения ущерба, включая попытки отказать пользователям в обслуживании.

    Несанкционированные попытки загрузить информацию и / или изменить информацию в любой части этого сайта строго запрещены и подлежат судебному преследованию в соответствии с Законом о компьютерном мошенничестве и злоупотреблениях 1986 года и Законом о защите национальной информационной инфраструктуры 1996 года (см. Раздел 18 U.S.C. §§ 1001 и 1030).

    Чтобы обеспечить хорошую работу нашего веб-сайта для всех пользователей, SEC отслеживает частоту запросов на контент SEC.gov, чтобы гарантировать, что автоматический поиск не влияет на возможность доступа других лиц к контенту SEC.gov. Мы оставляем за собой право блокировать IP-адреса, которые отправляют чрезмерное количество запросов. Текущие правила ограничивают пользователей до 10 запросов в секунду, независимо от количества машин, используемых для отправки запросов.

    Если пользователь или приложение отправляет более 10 запросов в секунду, дальнейшие запросы с IP-адреса (-ов) могут быть ограничены на короткий период.Как только количество запросов упадет ниже порогового значения на 10 минут, пользователь может возобновить доступ к контенту на SEC.gov. Эта практика SEC предназначена для ограничения чрезмерного автоматического поиска на SEC.gov и не предназначена и не ожидается, чтобы повлиять на людей, просматривающих веб-сайт SEC.gov.

    Обратите внимание, что эта политика может измениться, поскольку SEC управляет SEC.gov, чтобы гарантировать, что веб-сайт работает эффективно и остается доступным для всех пользователей.

    Примечание: Мы не предлагаем техническую поддержку для разработки или отладки процессов загрузки по сценарию.

    Единый стандарт оценки

    Единый стандарт оценки (EBM) — это система вознаграждения за медицинскую или психотерапевтическую помощь по контракту в Германии. Это справочник в соответствии с законом о социальном обеспечении в системе здравоохранения Германии, согласно которому счета за амбулаторные и лечащие медицинские услуги вносятся в систему государственного медицинского страхования.

    Историческое развитие

    EBM была введена в действие Законом о сокращении затрат на медицинское страхование (KVKG) 1977 года.До этого момента отдельные виды страхования в рамках обязательного медицинского страхования (AOK, BKK, альтернативное страхование и т. Д.) Согласовывали различные графики оплаты с Национальной ассоциацией врачей обязательного медицинского страхования и ассоциациями врачей обязательного медицинского страхования. . С точки зрения законодательного органа, это затрудняло для тогдашних намерений ограничение расходов. Таким образом, законодательный орган постановил, что с 1978 г. для всех страховых медицинских компаний должен применяться «единый» стандарт оценки.Также для стоматологов с тех пор существует такой единый стандарт оценки, называемый стандартом оценки стоматологических услуг (BEMA). Выставление счетов за услуги для частных пациентов основывается на тарифах для врачей (GOÄ), установленном законом федерального правительства.

    Правовая основа

    Основой EBM является пятая книга Кодекса социального обеспечения (SGB V). В § 87 Abs. 2 Установлен SGB V:

    «Единый стандарт оценки определяет содержание оплачиваемых услуг и их относительную стоимость, выраженную в баллах. По возможности, услуги должны предоставляться с информацией о времени, требуемом заключенным контрактом. врач для оказания услуги.»

    Начиная с EBM 2000plus, структура структуры текущего EBM также определяется Законом о модернизации GKV (GMG), который вступил в силу 1 января 2004 года. Новым в этом является то, что услуги должны быть суммированы в комплексных или фиксированных случаях, и что кооперативные формы ухода должны быть особо учтены.

    С 1 апреля 2014 года EBM 2014 является применимым графиком оплаты для лечения пациентов с обязательным медицинским страхованием.Он постоянно дорабатывается оценочной комиссией в соответствии с SGB V.

    EBM в принципе применяется, но не без исключения, к амбулаторному лечению пациентов системы государственного медицинского страхования (GKV). Счета выставляются в ответственной Ассоциации врачей обязательного медицинского страхования (KV), если врач имеет лицензию врача по контракту или авторизован в качестве врача больницы или — если он не является одновременно и тем и другим — получает неотложную помощь. Услуги, которые не включены в EBM, не могут выставлять счета врачам по контракту или нанимать психотерапевтов через их ответственных KV за счет GKV и, следовательно, в соответствии с графиком оплаты для врачей (GOÄ) или графиком оплаты для психотерапевтов (GOP), которые будут вознаграждены напрямую пациентом.Больничные врачи могут быть авторизованы только в том случае, если в предложении зарегистрированного врача по контракту есть пробел.

    Авторы / участники

    Решение о проведении EBM принимает оценочный комитет , который состоит в равной степени из трех представителей от центральной ассоциации обязательного медицинского страхования (GKV-Spitzenverband) и Национальной ассоциации врачей обязательного медицинского страхования (KBV). ). В случае частичного или полного отсутствия кворума оценочный комитет будет расширен за счет беспристрастного председателя и двух дополнительных беспристрастных членов ( расширенный оценочный комитет ).Экономист в области здравоохранения Юрген Васем (Университет Дуйсбург-Эссен) является председателем Комитета по расширенной оценке с сентября 2007 года.

    Решения, принятые на основе консенсуса в оценочной комиссии или большинством членов расширенной оценочной комиссии, являются обязательными. Однако после реформы здравоохранения 2007 года у федерального министерства здравоохранения появилась возможность возражать против постановлений. Если нет законодательно предписанных постановлений, министерство может сделать замену. он также может позвонить в Комитет по расширенной оценке, если ни одна из сторон не позвонит — министерство еще не воспользовалось этим.

    Структура

    Обзор

    EBM разделена на шесть областей:

    • Общие положения
    • Общие услуги для групп врачей
    • Услуги для отдельных групп врачей
    • Специальные услуги для групп врачей
    • Фиксированная ставка оплаты
    • Приложения

    На данный момент есть четыре приложения. Приложение 1 содержит список услуг, которые не оплачиваются отдельно и входят в состав комплексов, Приложение 2 определяет назначение оперативных процедур в соответствии с Разделом 301 SGB V на услуги в главах 31 EBM (амбулаторные операции) и 36 EBM (оказание помощи медицинские операции), в Приложении 3 содержится информация о времени, необходимом врачу для оказания услуги в соответствии с предложением 1 статьи 87 (2) SGB V в сочетании с разделом 106a (2) SGB V, а с июля 2007 года — об услугах, которые больше не оплачиваются или больше не оплачиваются, перечислены в Приложении 4.

    Детали в деталях

    Каждая оплачиваемая услуга, помимо прочего, имеет номер, который называется номером EBM или элементом графика сборов (GOP), а также количество баллов. Некоторые номера EBM имеют ориентировочное время, необходимое для проверки достоверности после выставления счета.

    Общая служба для всех врачей открыта для всех врачей. Здесь вы найдете услуги, необходимые для оказания неотложной помощи, «несвоевременные» данные для услуг в ночное время и в выходные дни, посещения на дому, отчеты, услуги по уходу и профилактике беременности и заместительной терапии.Все номера в этой части начинаются с цифр 01.

    Часть общие диагностические и терапевтические услуги включает небольшие хирургические услуги, такие как проколы, уход за ранами, инфузии, переливания, гипсование и некоторые физиотерапевтические процедуры. Услуги, описанные в этой главе, также доступны для всех групп медицинских специалистов. Номера этой части начинаются с цифр 02,

    Часть с услугами для групп врачей является наиболее подробной.Цифры доказательной медицины с фактическими услугами по уходу и специализированными (врачебными) комплексами показаны отдельно для врачей общей практики и всех групп специалистов (которые также включают психотерапевтов). Для каждой группы специалистов есть отдельная глава, показатели производительности начинаются с разных цифр, например для врачей общей практики с 03, педиатров с 04, офтальмологов с 06 и так далее до урологов (26) и специалистов в области физической и реабилитационной медицины (27).В этой главе соответствующие специалисты могут выставлять счета только на показатели производительности из «своей» главы.

    Перекрестная группа — специальные услуги снова доступны для всех врачей, но для выставления счетов требуется разрешение соответствующей государственной страховой ассоциации. Обычно это связано с определенными квалификациями. Счет за услугу 30201 (хиропрактика) может быть выставлен только в том случае, если врач прошел соответствующее обучение. В этой части также рассматриваются амбулаторные или медицинские операции, а также лабораторные и рентгеновские услуги.

    В части расходы составляют различных пакетов операционных расходов, перечисленных как почтовые расходы, дорожные сборы во время посещений и некоторые расходные материалы.

    Услуги по вакцинации не являются частью EBM, поскольку в каждом федеральном штате действуют несколько разные правила, которые не являются единообразными даже в рамках различных видов медицинского страхования (например, первичное или альтернативное страхование, профсоюз горняков).

    Примеры

    Примеры таких номеров EBM, их оценка в баллах и суммах на основе EBM на 1 июля 2013 г.

    • GOP 01410 посещение на дому 600 баллов: 21.22 €
    • GOP 01730 Обследование на раннее выявление рака у женщин 510 баллов: 18,04 €
    • GOP 03110 единовременное ежеквартальное страхование врача общей практики для пациентов в возрасте до 5 лет. 1190 баллов: 42,08 евро
    • GOP 03111 единовременное пособие терапевта в квартал для пациентов в возрасте от 5 до 59 лет. 880 баллов: 31,12 евро
    • GOP 03112 единовременное пособие врача общей практики в квартал для пациентов в возрасте 60 лет и старше. 1020 баллов: 36,07 €
    • GOP 03115 при каждом последующем контакте врача с пациентом в квартале (отменено с 1 января 2008 г.), т.е. без вознаграждения за дальнейшие услуги терапевта
    • GOP 03321 Нагрузка ЭКГ 565 баллов: 19.98 €
    • GOP 04110 единовременная фиксированная ставка за квартал для детей до 5 лет. 1190 баллов: 42,08 евро
    • GOP 05330 наркоз или короткий наркоз 2375 баллов: 83,99 евро
    • GOP 26350 Малая урологическая хирургия 220 баллов: 7,78 €

    Медицинский сбор складывается из количества баллов, умноженных на региональное значение балла, которое, в соответствии с Разделом 87a (2) SGB V, должно быть согласовывается ассоциациями врачей обязательного медицинского страхования и региональными ассоциациями компаний медицинского страхования и замещающими фондами на основе ориентировочной (балльной) стоимости (см. ниже).Доплаты и скидки также могут быть согласованы в зависимости от стоимости баллов.

    Существует также так называемая условно начисленная балльная стоимость, которая используется для расчета количества баллов по различным статьям шкалы сборов по отношению друг к другу. Для EBM, который действует с 1 апреля 2005 г., до 30 сентября 2013 г. применялась условно исчисленная балльная стоимость 5,1129 центов (ранее — 10 пфеннигов); 1 октября 2013 г. условно исчисленное и ориентировочное значение были скорректированы до 10 центов. Поскольку оценка пунктов таблицы сборов была одновременно уменьшена в баллах, эта корректировка не привела к каким-либо изменениям суммы сборов в евро, за исключением разницы в округлении.

    Примеры:

    5

    1091 Баллы 01410 91
    Стенд EBM 1 июля 2013 г. Стенд EBM 1 октября 2013 г.
    GOP Очки сумма
    600 21,22 € 212 21,20 €
    03321 561 561 561 20,00 €
    05330 2375 83,99 € 840 84,00 €
    определить ценностные отношения между услугами.Например, врач получает в два раза больше денег за услугу, оцениваемую в 100 баллов, чем за услугу, получившую оценку в 50 баллов.

    € 2 0,1034 0,105300 €
    Вознаграждение в пределах контрольного резерва объема
    (значение контрольной точки)
    год Вознаграждение за точку
    2020 0,109871 €
    2019 0,108226 €
    2018
    2016 0,104361 €
    2015 0,102718 €
    2014 0,101300 €
    2013, 4 квартал 100000 €
    2013 г. (1-3 квартал) 0,035363 €
    2012 0,035048 €
    2011 0,035048 €
    2010 902, 035048 €
    2009 0,035001 €
    2008 0,033600 €

    Однако каждая точка не всегда s соответствуют тому же значению в процентах.Сколько стоит балл, можно сказать только после того, как будет определена средняя стоимость балла за отчетный период. Это определяется суммой денег, предоставляемой всеми государственными медицинскими страховками в регионе, и общим количеством баллов за все амбулаторные медицинские услуги для пациентов в регионе, которые застрахованы медицинским страхованием в соответствии с EBM. Среднее значение балла по всем обязательным медицинским страховкам в Германии составляло 3,72 цента в 1998 году. Таким образом, EBM не является «прейскурантом» для страховых компаний (например, тарифный план для врачей, который используется для частных пациентов), но преимущественно регулирует только распределение предварительно определенного общего объема гонорара по разным врачам.Только в случае так называемых «внебюджетных» услуг (например, определенных профилактических услуг, амбулаторной хирургии) врачу в любом случае возмещается полная стоимость, которую медицинские страховые компании возмещают Ассоциации врачей обязательного медицинского страхования без каких-либо заявлений. ограничения количества.

    Очки, которые врач может выставить счету KV, были ограничены с середины девяностых годов 20-го века с помощью так называемых бюджетов практики, которые устанавливались KV для каждой практики.Баллы (т. Е. Услуги), выставленные сверх бюджета практики, не возмещались.

    В соответствии с Законом о модернизации GKV В период с 2004 по 2011 годы вместо бюджета практики использовались так называемые контрольные резервные объемы. Услуги, которые были предоставлены сверх стандартного объема услуг, оплачивались врачу только на постепенной основе Ассоциацией врачей обязательного медицинского страхования; Услуги в рамках стандартных объемов услуг оплачивались по фиксированной ставке. Каждый контрактный врач был проинформирован об этом стандартном объеме услуг его поставщиком медицинского страхования за месяц до начала квартала.Благодаря этому врач-контрактник смог твердо планировать экономику. Дополнительные услуги оплачивались только по остаточной балльной стоимости. Это не было исправлено до начала квартала, а было сделано только ретроспективно, когда был проведен ежеквартальный счет для всех контрактных врачей, рассчитанный на основе требований к производительности (что все контрактные врачи разработали сверх стандартного объема услуг) и доступная сумма денег. С начала 2012 года Ассоциация врачей обязательного медицинского страхования (в связи с новыми положениями Закона о структуре предложения обязательного медицинского страхования) снова получила значительную свободу действий, как и до распределения платы в 2009 году.С тех пор распределение через контрольные объемы мощности было только одним из возможных вариантов распределения платы. В качестве примера сделана ссылка на шкалу распределения платы KV Bayerns [1] или KV Nordrhein [2] .

    Счета обязательного медицинского страхования

    Четыре раза в год (ежеквартально) врач или психотерапевт сообщает своей региональной ассоциации врачей обязательного медицинского страхования (KV) имена всех застрахованных государственным медицинским страхованием, которые лечились у него за последние 3 месяца, их диагнозы и предоставленные услуги (в виде соответствующего номера EBM).

    Региональный KV делит всю сумму денег, которая предоставляется ему всеми медицинскими страховками на эти 3 месяца, в разные «банки» после того, как определенные расходы были предварительно вычтены из общей суммы. Они различаются от региона к региону, например, административные расходы, материальные затраты на диализ, затраты на поликлиническое лечение в университетах и ​​т. Д. Затем оставшаяся сумма денег делится между специалистом и горшком семейного врача в соответствии с законодательно установленным коэффициентом разделения.Каждой группе специалистов в корзине врача-специалиста выделяется «корзина группы специалистов», в которую вносятся различные суммы денег. На основе вероятного размера группы специалистов Ассоциация врачей обязательного медицинского страхования определяет уровень стандартных объемов услуг для отдельных врачей или психотерапевтов или применяет другие критерии распределения. Контрактный врач или контрактный психотерапевт информируется о размере гонорара в евро, доступном ему за квартал, за месяц до начала квартала.В случае контрольного объема резерва он рассчитывается из количества застрахованных лиц, пролеченных в сравнительном квартале предыдущего года, умноженного на единое годовое значение балла и различные поправочные коэффициенты, но — поскольку контрольные резервные объемы больше не являются обязательными. — это также может быть результатом других алгоритмов. Контрактный врач или контрактный психотерапевт, таким образом, знает, в пределах какой суммы (по фиксированной цене) он гарантирует лечение застрахованных лиц. Если он достиг этого лимита в течение квартала, дальнейшие услуги оплачиваются только по так называемой остаточной балльной стоимости.Этот показатель колеблется очень сильно: от 10 до 50% для врачей общей практики и обычно ниже 10% для специалистов. Врачи, работающие по контракту, могут видеть в своей системе управления практикой, получает ли медицинская или психотерапевтическая работа адекватное вознаграждение к концу квартала. В частности, группы специалистов с высокими технологическими затратами на каждое отдельное обследование больше не могут покрывать свои затраты. В своей системе управления практикой врачи, работающие по контракту, могут видеть, получает ли медицинская или психотерапевтическая работа адекватное вознаграждение к концу квартала.В частности, группы специалистов с высокими технологическими затратами на каждое отдельное обследование больше не могут покрывать свои затраты. В своей системе управления практикой врачи, работающие по контракту, могут видеть, получает ли медицинская или психотерапевтическая работа адекватное вознаграждение к концу квартала. В частности, группы специалистов с высокими технологическими затратами на каждое отдельное обследование больше не могут покрывать свои затраты.

    Основываясь на контрольном времени (времени достоверности) для многочисленных показателей EBM, KV также ежедневно и ежеквартально рассчитывает, является ли выставление счетов за услуги в целом правдоподобным, принимая определенные максимальные дневные часы работы врачей или психотерапевтов.Шкала распределения пошлин KV Bavaria

  • ↑ Полная версия шкалы распределения пошлин KV North Rhine
  • Веб-ссылки

    krankenversicherungskostendmpfungsgesetz kvkg Deutsch Englisch Health bersetzung Синоним

    медицинский осмотр Программа социального страхования 902 39
    1
    медицинский
    медицинский осмотр
    тщательный медицинский осмотр, включающий различные тесты в зависимости от возраста, пола и состояния здоровья человека
    сокращение расходов сокращение расходов
    министр здравоохранения и здравоохранения Службы должность главы Департамента здравоохранения и социальных служб, должность министра здравоохранения и социальных служб была создана Конгрессом в
    Секретарь здравоохранения и социального обеспечения Глава бывшего исполнительного отдела создан в и разделен на два отдела в
    бухгалтерия ведение учета затрат на изделия в производстве
    анализ затрат разбивка затрат на некоторые операции и отчетность по каждому фактору отдельно
    здравоохранение здравоохранение уход сохранение психического и физического здоровья путем предотвращения или лечения заболеваний с помощью услуг, предлагаемых профессионалами здравоохранения
    оказание медицинской помощи
    оказание медицинской помощи
    оказание помощи
    оказание медицинской помощи
    страховое возмещение требование оплаты в соответствии со страховым полисом
    социальное страхование государственное обеспечение безработных, травмированных или престарелых, финансируемое за счет взносов работодателей и работников, а также государственных доходов
    национальное страхование в Великобритании, основанная на взносах работодателей и работников, предусматривает выплаты безработным, больным и пенсионерам, а также медицинские услуги
    страхование по старости страхование пожилых людей
    страхование по случаю потери кормильца страхование переживших супругов
    страхование инвалидности социальное страхование инвалидов
    медицинское обслуживание социальное страхование больных и раненых
    первичное медицинское обслуживание медицинское обслуживание, предоставляемое медицинский работник при первом контакте пациента с системой здравоохранения
    сдерживание действие сдерживания, сдерживания распространения чего-либо, сдерживания эпидемии СПИДа, сдерживания восстания
    кольцо сдерживание стратегия защиты в случаях биотерроризма, вакцинация только людей, подвергшихся воздействию, и других лиц, контактирующих с ними, кольцевое сдерживание — проверенный метод остановки эпидемии оспы
    сдерживание (физика) система, предназначенная для предотвращения случайного выброса радиоактивного материала из реактора
    санаторий
    спа оздоровительный клуб
    место деятельности с оборудованием и средствами для тренировки и улучшения физической формы
    медицинский корпус
    медицинское учреждение
    медицинское учреждение
    здание, где находится медицина практично
    повышение стоимости
    повышение стоимости подъема
    увеличение стоимости, они запросили процентное повышение ставок
    денежная стоимость
    цена
    стоимость
    свойство, имеющее материальную ценность (часто обозначается суммой денег что-то принесет, если будет продано), колеблющиеся денежная оценка золота и серебра, он высоко оценивает свои услуги, он не может рассчитать стоимость коллекции
    средняя стоимость общая стоимость всех купленных (или произведенных) единиц, деленная на количество единиц
    предельные издержки
    приростные издержки
    дифференциальные издержки
    увеличение или уменьшение издержек в результате одной более или одной единицы продукции меньше
    цена издержек стоимость, измеряемая тем, что должно быть дано или сделано или претерпел, чтобы получить что-то, цена человеческой жизни была огромной, цена успеха — упорный труд, какая цена слава?
    анализ затрат и выгод анализ экономической эффективности различных альтернатив, чтобы увидеть, перевешивают ли выгоды затраты
    сдерживание политика создания стратегических альянсов для проверки расширения враждебной власти или идеологии или для принуждения ее к мирным переговорам, сдерживание коммунистической экспансии было центральным принципом внешней политики Соединенных Штатов, начиная с
    билля о здоровье свидетельства о том, что уходящая судовая рота здорова (до быть представленным в следующем порту прибытия)
    договор с оплатой затрат договор, по которому подрядчику оплачиваются его общие расходы плюс заявленный процент прибыли
    полис страхования полиса
    страхование
    письменный договор или свидетельство о страховании, вы должны были прочитать мелкий шрифт на полисе
    Закон о безопасности и гигиене труда
    Федеральный закон о безопасности труда
    Закон, принятый Конгрессом США, в соответствии с которым была создана Администрация по безопасности и гигиене труда для предотвращения травм и заболеваний сотрудников в процессе работы
    индекс потребительских цен
    ИПЦ
    индекс стоимости жизни
    индекс стоимости всех товаров и услуг для типичного потребителя
    санитарный код
    санитарный код
    набор стандартов, установленных и соблюдаемых государством для требований здравоохранения например, в сантехнике и т. д.
    Доктор общественного здравоохранения
    DPH
    докторская степень в области профилактической медицины
    свидетельство о чистоте здоровья уверенность в том, что кто-то здоров или что-то находится в хорошем состоянии, врач дал ему чистый счет здоровья
    здоровое питание любая натуральная или приготовленная пища, которая, как считается, способствует хорошему здоровью
    страховая компания
    страховая компания
    страховщик
    страховой андеррайтер
    андеррайтер
    финансовое учреждение, которое продает страховку
    медицинская профессия тело людей, чья работа помогает для поддержания здоровья своих клиентов
    Департамент здравоохранения и социальных служб
    Здравоохранение и социальные службы
    HHS
    Федеральный департамент США, который управляет всеми федеральными программами, касающимися здравоохранения и социального обеспечения, созданный в
    Соединенные Штаты Служба общественного здравоохранения
    PHS
    агентство, которое служит офисом главного хирурга, включает агентства, чья миссия заключается в улучшении общественного здравоохранения
    Национальные институты здравоохранения
    NIH
    агентство в Министерстве здравоохранения и социальных служб ЦЭС, чья миссия заключается в использовании науки в поисках знаний для улучшения здоровья человека, является основным агентством по биомедицинским исследованиям при федеральном правительстве
    Министерство здравоохранения и социального обеспечения бывший исполнительный департамент правительства Соединенных Штатов, созданный в и разделены на
    Всемирная организация здравоохранения
    ВОЗ
    Агентство Организации Объединенных Наций по координации международной деятельности в области здравоохранения и помощи правительствам в улучшении медицинских услуг
    Управление по охране труда
    OSHA
    государственное учреждение в Департаменте труда для поддержания безопасной и здоровой рабочей среды
    Федеральная корпорация по страхованию вкладов
    FDIC
    спонсируемая на федеральном уровне корпорация, которая страхует счета в национальных банках и других квалифицированных учреждениях
    бухгалтер по расходам специалист в систематическом учете и анализе производственных затрат
    медицинский работник
    поставщик первичной медицинской помощи
    PCP
    поставщик медицинских услуг
    лицо, осуществляющее уход
    лицо, которое помогает в выявлении, предотвращении или лечении болезни или инвалидности
    страхование брокер
    страховой агент
    генеральный агент андеррайтер
    агент, продающий страховку
    министр здравоохранения и социальных служб лицо, занимающее должность секретаря министерства здравоохранения и социальных служб, первый секретарь министерства здравоохранения и социальных служб была Патрисия Робертс Харрис, назначенная Картером
    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
