Обзор работы роботизированной коробки передач: характеристики и фото » Авто центр ру
Роботизированная коробка передач – это устройство подобное МКПП, в котором такие функции, как переключение скоростей и отключение сцепления, производятся автоматически. Принцип работы заключается в том, что водитель на дороге и «обстоятельства» движения как бы запускают систему, которая управляет, а всё остальное уже делает коробка.
Такая коробка передач работает очень экономично, надёжно и комфортно. Да и в плюс ко всему, она несколько дешевле, чем обычный автомат. Сейчас практически все марки автомобилей устанавливают именно эту коробку в авто любого класса.
Описание
РКП отличается от своих предшественниц конструкцией. Это обычная МКПП с возможностью управлять передачами и сцеплением. В этом и заключается принцип ее работы. Очень многие марки производителей данных коробок брали за пример обычные механические, как, например, известная Speedshift, созданная на базе АКПП 7G-Tronic. Там всего лишь заменили гидротрансформатор на усовершенствующие, многодисковые сцепления на основе фрикционов. Коробки-роботы бывают двух типов:
- электрические;
- гидравлические.
Создают такое устройство достаточно известные марки: Митсубиси, Фиат, Форд, Опель, Пежо, Ауди, Рено, БМВ и другие. Управляет такой КПП электронная система. Работает это устройство в 2-ух режимах:
- автомат;
- полуавтомат.
В первом случае, практически вся работа выполняется автоматически (блок управления получает сигналы с входных датчиков и производит алгоритм, который и управляет коробкой). Во втором случае, вы можете вручную переключать скорости на селекторе (секвентальный режим).
Фотогалерея
Ниже вы можете просмотреть, как выглядит коробка-робот и посмотреть на её принцип работы.

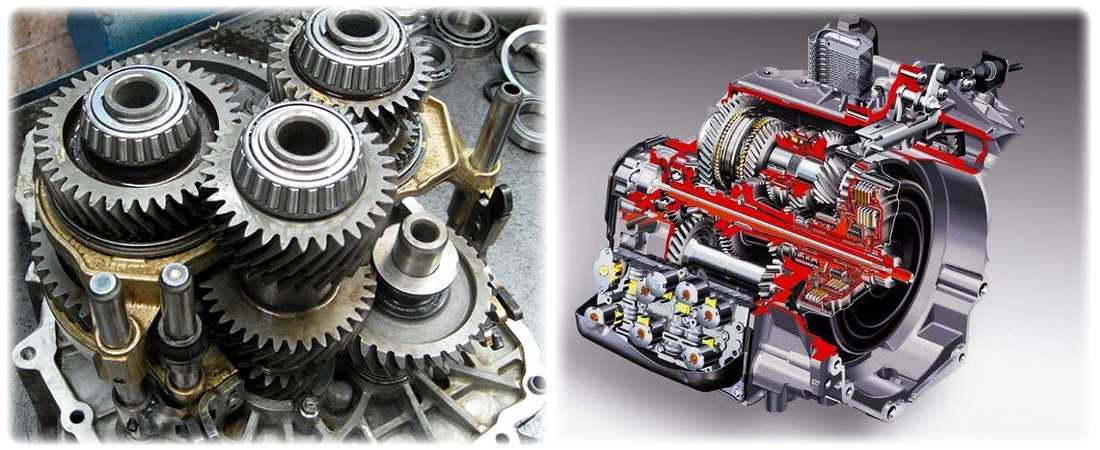

Комплектация коробки
Схема работы системы SensoDrive
Схематическое отображение РКПП
Ручка управления КПП
Коробка передач Easytronic
Отзывы
В настоящее время коробка-автомат приобрела большое количество поклонников и немалое количество врагов. Кто-то «за» неё, кто-то «против». Чтобы в этом разобраться предлагаем прочитать вам самые последние отзывы.
Положительные | Отрицательные |
А мне очень нравится, что есть возможность переключать скорости вручную, а всё остальное она делает сама. | Ой, робот лучше не берите, у меня знакомый не так давно купил (Короллу с роботом), теперь работы непочатый край, каждые 10 000 ездит на регулировку. |
Хорошая штука, к ней просто привыкнуть надо. | Как по мне, обычная механика намного лучше. А робот – это самая ненадёжная коробка. |
В пробках то, что надо! Очень удобно! | Не переношу робота совсем, выбираю механику. |
Я никаких минусов в ней не вижу, всё это чушь! Механика – это цирк какой-то. В управлении очень удобная. Оптимальный режим работы двигателя. Можно сказать, исправляет ошибки малоопытного водителя. Машина не дёргается. | Вообще не советую никому брать робот или вариатор. Самые капризные коробки передач. И очень слабые. Хорошо, если до 10 тыс. доедут. |
Я уже очень долго езжу на роботе. Хорошая вещь. Моё мнение таково, что проблема не в ней, а в наших дорогах. Да, согласен, что сделана она была явно не для наших дорог. Но вы постарайтесь ездить аккуратнее и меньше обгонять. И всё будет хорошо. | Как бы получается, что эта такая же обычная механика, только за ручку дёргает электропривод, а им уже управляет электронный блок. Так вот этот блок расшатается в два счета. Значит, как по мне, лучше обычный гидроавтомат. |
Очень сильно экономит бензин и вообще все минусы – это лишь особенности. | Я сама не пользуюсь роботом, но отзывы слышала только плохие. Так что лучше брать по классике механику или уже автомат. |
К этой коробке нужно привыкнуть и будете летать. И в пробках можно наловчиться и на скорости погонять. Сказка! | Очень много минусов! Техника думает за тебя, а желания ваши не всегда совпадают. |
Отличная! | Большой расход бензина. |
Максимально подстраивается под водителя, вообще никаких вопросов нет. | Эта коробка абсолютно не подходит для езды в городе. |
Мне тоже сначала было непривычно после механики, но сейчас очень нравится! | Машину нельзя завести сходу. |
Не пожалел, что купил. Уже один раз в ремонте побывала. | Очень долго подключается сцепление на старте. |
Вы сначала определитесь, может проблема в вас, а не в коробке. Вещь класс! | На ней невозможно ездить на высокой скорости! |
Действительно, эта коробка для более опытных водителей и вообще незачем неучам суваться! | Такая проблемная коробка передач. Мало у кого доживает хотя бы до 50 000 км. |
В этой статье мы рассмотрели принципы работы роботизированной коробки передач, а также благодаря отзывам оценили её возможности и выяснили её минусы и плюсы.
Видео «Роботизированная коробка передач»
Принцип работы роботизированной коробки передач: лучший автомат нашего времени
Трансмиссия
04.01.2017
0 641 3 minutes read
Здравствуйте дорогие читатели! В данной статье мы узнаем что такое роботизированная трансмиссия. Узнаем принцип работы роботизированной коробки передач и ее преимущество перед конкурентами. Так же будет несколько советов, как уберечь столь совершенный агрегат от преждевременной поломки.
Оглавление
- 1 Предпосылки создания автомата на базе механической коробки
- 2 Устройство электроуправляемой механической трансмиссии
- 3 Принцип работы роботизированной коробки передач с двойным сцеплением
- 3.1 Эксплуатация роботизированной коробки с двойным сцеплением
- 4 Недостатки робота-первенца
- 5 Недостатки роботизированной коробки с двойным сцеплением
Предпосылки создания автомата на базе механической коробки
В современном мире все больше и больше электроники проникает в жизнь человека. Автомобили стали оснащать компьютерами для управления двигателем более 40 лет назад, а сейчас настало время управления трансмиссией.
Классические гидротрансформаторные коробки переключения передач с микропроцессорным управлением стали намного экономичнее своих давних собратьев, но и этого оказалось мало.
Прямая передача крутящего момента (без посредника в виде жидкости) всегда экономичнее, потому что жесткая передача всегда выдает более высокий КПД. Поэтому современные инженеры решили установить на обычную механическую коробку компьютерное управление.
Не скажу, что ранее не было попыток управлять механической коробкой с помощью вакуумных сервоприводов и гидравлических насосов. Но они оказались слишком не надежны, к тому же дорогие в производстве.
И только в настоящее время сошлось в одном месте — надежность гидравлики, механики и возможность с ювелирной точностью задавать режимы работы трансмиссии.
Устройство электроуправляемой механической трансмиссии
Сначала разберем принцип работы роботизированной коробки передач простейшего вида, первых роботов.
Как всё гениально просто, так и здесь, состоит из:
- Сцепление;
- Входного вала;
- Выходного;
- Шестерней;
- Системы управления.
Сцепление необходимо для разъединение двигателя и коробки передач при смене последних. Так как коробка должна менять передачи без подачи мощности к ней. В большинстве случаев это сухое однодисковое сцепление, реже многодисковое в масляной ванне. Тогда оно называется мокрое.
Сцепление передает крутящий момент на входной вал, он жестко связан с шестернями, которые имеют свою пару на выходном валу. Те в свою очередь не закреплены жестко на валу, а крутятся свободно. И как только нам нужна передача, с помощью дополнительного механизма (синхронизатора) блокируется одна из шестерней выходного вала и уже подается тяга на колеса.
Управление осуществляет компьютер, который с помощью приводов включает и выключает сцепление и передачи. Есть два вида систем управление:
- Электромеханические;
- Гидравлические.
Отличаются они тем, что в электромеханических работа по управлению коробкой возложена на электродвигатели. Что дает экономию топлива и относительную простоту устройства. А в гидравлическом, насос постоянно держит давление в системе, компьютер же с помощью клапанов перенаправляет масло к нужной передаче, чтоб активировать ее.
Такая коробка, безусловно, тратит дополнительную энергию на насос, но позволяет довести скорость переключения до нескольких десятков миллисекунд.
Так работает простейший вид роботизированной трансмиссии, но он уже отживает свое и на смену пришла система с двумя сцеплениями.
Принцип работы роботизированной коробки передач с двойным сцеплением
Устройство, которое, грубо говоря, заключается в соединении двух механических коробок. В такой системе передача мощности происходит без потери тяги на колеса. Основное отличие коробки в том, что на каждом из валов находятся только четные или нечетные передачи. При этом всегда второй вал уже готов к переключению на него.
Электронике остается только размокнуть сцепление с настоящей передачей, а со следующей просто сомкнуть. Компьютер чутко отслеживает обороты и скорость машины, безошибочно предугадывает какую следующую передачу включить. Предварительный выбор следующей передачи, именно в таких коробках, называют переселективными.
Эксплуатация роботизированной коробки с двойным сцеплением
Благодаря умной электронике и быстротой работы механизмов, автомобилем с такой коробкой передач управлять одно удовольствие.
Даже именитые спорткары переходят на роботизированные коробки, так как они являются наиболее совершенными в наше время, это лучшее, что может предложить современный автомобильный рынок.
Но это касается только трансмиссии с двумя сцеплениями.
Недостатки робота-первенца
Принцип работы роботизированной коробки передач с одним сцеплением все же не идеален, а если точнее, то просто кошмар автомобилиста. Она нерасторопна, с долгими задержками и непредсказуемостью работы.
Все это диктует экономия топлива, на которую идут производители при создании таких коробок. Просто при создании таких систем конструкторы к механическим коробкам присоединяют электронную систему управления, которая перестраховывается, бережет сцепление от перегрева в ущерб комфорту. Зато такой фактор как экономия топлива присутствует в полной мере.
Бережного отношения к топливу не лишена также трансмиссии с двумя сцеплениями. Но к этому следует добавить непревзойденное чувство, присутствия тяги всегда. Это сказывается положительно на времени разгона, оно просто нереальное в сравнении с другими автоматическими коробками. Хотя режимы селектора управления схожи с другими автоматами и имеют обозначение PRND.
Недостатки роботизированной коробки с двойным сцеплением
К недостаткам такой системы можно отнести сложность и вытекающий отсюда дорогостоящий ремонт. К тому же ресурс не такой большой как на вариаторах и гидротрансформаторных коробках.
Связано это в первую очередь с тем, что конструкция нова и необходимо время для устранение детских болезней.
Совет как продлить срок службы такого робота: При долгом движении на низких скоростях переходите в ручной режим, и принудительно включайте первую или вторую передачу. А еще при продолжительном стоянии на одном месте (в пробке) переводите селектор в положение нейтраль.
А если говорить по существу, то коробка с двумя сцеплениями дарит море удовольствия водителю. При этом необходимо иметь гарантию на автомобиль и коробку в частности. Ведь любая поломка роботизированной коробки больно бьет по карману.
Вы наверное заметили, что я неравнодушен к такому типу трансмиссии, так ведь есть за что ее любить.
И если вы любите драйв и познавать что-то новенькое об автомобилях подписывайтесь на блог и делитесь с друзьями в социальных сетях ссылками на статьи.
