Устройство и работа простейшего карбюратора
Устройство
Простейший карбюратор состоит из двух основных частей: смесеобразующего устройства и поплавковой камеры. В смесеобразующем устройстве происходит приготовление горючей смеси, а поплавковая камера является резервуаром, откуда топливо подается для смешения с воздухом.
Смесеобразующее устройство карбюратора имеет входной воздушный патрубок, диффузор, смесительную камеру, дроссельную заслонку, выходной патрубок. Выходной патрубок обычно заканчивается фланцем, которым карбюратор крепится к впускному трубопроводу двигателя.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
На входном патрубке устанавливают шланг для подвода воздуха или непосредственно воздушный фильтр.
Диффузор является местным уменьшением сечения смесеобразующего устройства. Благодаря диффузору улучшаются условия распыливания топлива, так как при работе двигателя в самом узком сечении диффузора создается максимальная скорость воздушного потока. В этом месте устанавливают распылитель, представляющий собой трубку, выведенную в диффузор. Через распылитель происходит истечение и распыление топлива.
Поплавковая камера содержит поплавковый механизм, состоящий из поплавка и игольчатого клапана. Поплавок закреплен шарнирно на стенке поплавковой камеры. На рычаг поплавка опирается запорная игла игольчатого клапана.
При подаче топлива через штуцер в поплавковую камеру поплавок всплывает и своим рычагом поднимает запорную иглу, закрывая игольчатый клапан. Как только уровень топлива в поплавковой камере достигнет заданного предела, игольчатый клапан закроется полностью и поступление топлива в камеру прекратится. При расходовании топлива из поплавковой камеры поплавок опускается и приоткрывает игольчатый клапан.
В нижней части поплавковой камеры располагают главный жиклер. Его основное назначение состоит в дозировании топлива для получения горючей смеси нужного состава. Жиклер представляет собой пробку с центральным калиброванным отверстием. Диаметр калиброванного отверстия жиклера выбирается в зависимости от требуемого расхода топлива. Большое значение для образования горючих смесей имеет также длина калиброванного отверстия жиклера, углы входных и выходных фасок, диаметры каналов в теле жиклера. Главный жиклер может быть установлен в нижней или верхней части распылителя.
Работа
При вращении коленчатого вала двигателя во время тактов впуска и при открытой дроссельной заслонке через смесительную камеру карбюратора проходит воздух.
Внутри диффузора скорость потока воздуха значительно возрастает, и на выходе рыспылителя создается разрежение. При этом в поплавковой камере вследствие наличия отверстия давление остается равным атмосферному. Из-за разности давлений в поплавковой камере и в распылителе топливо начинает перетекать через главный жиклер и распылитель в виде фонтанчика, попадая в горловину диффузора. Здесь струя поступающего воздуха дробит вытекающее топливо на мелкие капельки, которые перемешиваются с воздухом, испаряются и образуют горючую смесь.
Образование горючей смеси в смесительной камере карбюратора происходит не в полном объеме. Часть топлива в виде капелек не успевает испариться и перемешаться с воздухом. Неиспарив-шиеся капельки топлива движутся в потоке воздуха и оседают на стенках смесительной камеры и впускного трубопровода. Топливо, осевшее на стенки, образует пленку, которая движется с малой скоростью. Чтобы испарить пленку топлива, впускной трубопровод при работе двигателя подогревается.
Чаще всего используется жидкостный подогрев (от системы охлаждения двигателя) или подогрев теплом отработавших газов. Таким образом, можно считать, что образование горючей смеси заканчивается в конце впускного трубопровода двигателя.
Рекламные предложения:
Читать далее: Образование горючей смеси и влияние ее состава на работу двигателя
Категория: — Ремонт топливной аппаратуры автомобилей
Главная → Справочник → Статьи → Форум
Карбюрация и принцип работы простейшего карбюратора
Карбюрация и принцип работы простейшего карбюратора
Карбюрацией называется процесс приготовления горючей смеси. Карбюратор — это агрегат, в котором приготовляется горючая смесь. Образование смеси топлива с воздухом основано на использовании принципа эжекции.
Простейший карбюратор состоит из смесительной камеры, диффузора, воздушной заслонки, иглы запорного клапана, поплавковой камеры, поплавка, главного жиклера, распылителя и дроссельной заслонки.
Карбюратор работает следующим образом: под действием разрежения, создаваемого в потоке воздуха, поступающего в цилиндр, топливо из поплавковой камеры через распылитель поступает в смесительную камеру, в которой происходит распыливание его потоком воздуха, частичное испарение и смешение с воздухом. Смесительная камера в месте подхода распылителя имеет сужение — диффузор. Назначение диффузора — улучшать условия смесеобразования. Диффузор, увеличивая скорость воздуха и разрежение у распылителя, обеспечивает истечение топлива через главный жиклер, мелкое распыливание его и перемешивание с воздухом.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Рис. 1. Схема простейшего карбюратора
Для поддержания постоянного уровня топлива у распылителя в поплавковой камере установлен поплавок и игла запорного клапана. При достижении необходимого уровня топлива поплавок приподнимает иглу запорного клапана, и поступление топлива из бака в поплавковую камеру прекращается.
. По мере расходования топлива через главный жиклер и распылитель поплавок опускается и открывает иглу запорного клапана, через который начинает поступать топливо из бака в поплавковую камеру. При работающем двигателе поплавок поддерживает практически постоянный уровень топлива в поплавковой камере. Нормальный уровень топлива в поплавковой камере должен быть на 1,5—2 мм ниже выходного отверстия распылителя. Это необходимо для того, чтобы при неработающем двигателе топливо не вытекало через распылитель. Главный жиклер служит для дозирования количества топлива, поступающего к распылителю из поплавковой камеры, и представляет собой резьбовую пробку с калиброванным отверстием.
Назначение воздушной заслонки — уменьшать поступление воздуха при пуске двигателя с целью обогащения горючей смеси.
Для регулирования количества горючей смеси установлена дроссельная заслонка.
Вышеописанный простейший карбюратор может поддерживать нормальную рабочую смесь при работе двигателя только на том режиме, на который отрегулирован карбюратор путем подбора сечений диффузора и жиклера.
Однако переход двигателя с одного режима работы на другой потребует изменения количества и состава горючей смеси, поступающей в цилиндры для обеспечения полного сгорания рабочей смеси.
Так, например, при пуске холодного двигателя, когда коленчатый вал вращается медленно, значительно уменьшается скорость движения воздуха и разрежение в диффузоре, при которых топливо почти перестает поступать из распылителя. В связи с этим смесь значительно обедняется и становится неспособной воспламеняться электрической искрой.
Для увеличения скорости воздуха в диффузоре закрывают воздушную заслонку, которая находится во входном патрубке карбюратора перед диффузором. Это дает возможность обеспечить обильное поступление топлива через главный жиклер и компенсационное устройство, а также систему холостого хода. Воздух для образования горючей смеси проникает через щели у кромки воздушной заслонки.
Система холостого хода в простейшем виде представляет собой дополнительный жиклер и канал с выходом в стенку патрубка карбюратора у кромки, прикрытой дроссельной заслонкой.
Она служит для приготовления обогащенной горючей смеси при работе двигателя на холостом ходу и малых оборотах, когда дроссельная заслонка прикрыта.

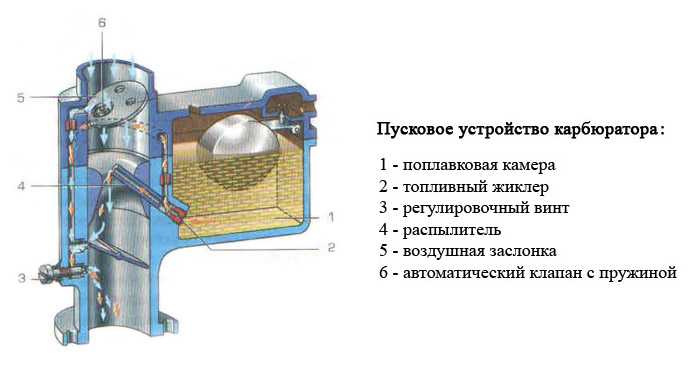

Для обеспечения пуска холодного двигателя, когда смесеобразование значительно ухудшается вследствие плохого испарения топлива, карбюраторы оборудуют еще дополнительными пусковыми устройствами. В карбюраторе пускового двигателя для этого предназначен утолитель поплавка, с помощью которого перед пуском можно подать дополнительное количество топлива в смесительную камеру. Для этой же цели можно залить топливо через краник, установленный в головке пускового двигателя.
Карбюратор: принцип работы и работа
Содержание
Делиться — значит заботиться :)-
Двигатели внутреннего сгорания требуют в основном двух типов топлива: бензин для двигателей с искровым зажиганием и дизель для двигателей с воспламенением от сжатия. Здесь вы узнаете только о двигателе с искровым зажиганием, работа которого зависит от бензина, который является летучим топливом.
Поскольку мы знаем работу двигателей SI, возникает вопрос, как готовится смесь воздуха и топлива и какова точная пропорция смешивания при различных условиях? Все эти задачи должны быть выполнены до того, как оно попадет в камеру сгорания двигателя или в цилиндр. Очень важно подготовить правильную смесь воздуха и топлива.
Это требование выполняется карбюратором. Это небольшое устройство, которое контролирует подачу топлива и подготавливает точное количество топливовоздушной смеси и делает однородную смесь. Процесс приготовления точной смеси воздух-топливо перед поступлением в камеру сгорания двигателя известен как карбюратор.
Принцип действия: Принцип действия карбюратора основан на принципе Бернулли. Проще говоря, можно сказать, что по мере увеличения скорости давление будет уменьшаться. Воздух и бензин поступают в камеру сгорания двигателя через карбюратор. Основной принцип и работа любого карбюратора зависит только от трубки Вентури, которая является основной частью карбюратора.
Разница давлений между горловиной трубки Вентури и поплавковой камерой определяет скорость выброса топлива/бензина в воздух. Разница давлений определяет соотношение смешивания воздуха и топлива, которое регулируется дроссельной заслонкой.
Работу простого карбюратора очень легко понять, если у вас есть четкое представление об основном принципе работы, потому что только принцип Бернулли отвечает за всю работу. Работа карбюратора следующая:
- Топливо из топливного бака поступает в поплавковую камеру карбюратора. В поплавковой камере используется несколько типов оборудования для поддержания точного уровня топлива в ней, например, клапан подачи топлива, поплавковый штифт и т. д. Топливо поступает в поплавковую камеру через сетчатый фильтр, который является своего рода фильтром. Сетчатый фильтр удаляет частицы пыли из топлива. Это очень необходимо, так как частицы пыли могут преградить путь топливу в жиклер.
- Форсунка для выпуска топлива подсоединена между трубкой Вентури и поплавковой камерой.
Нагнетательный патрубок устроен таким образом, что начинается снизу поплавковой камеры и заканчивается в середине трубки Вентури. Между концом сопла на заправке и уровнем топлива в поплавковой камере всегда есть зазор по высоте. - Когда двигатель начинает работать, уровень топлива падает в поплавковой камере, затем срабатывает клапан подачи топлива, который открывает подачу топлива в поплавковую камеру, а затем автоматически закрывается, когда топливо достигает необходимого уровня.
- В такте всасывания поршень двигателя движется вниз, вызывая всасывание в трубку Вентури, в результате чего атмосферный воздух поступает в трубку Вентури. Когда воздух движется к горловине трубки Вентури, площадь начинает уменьшаться из-за увеличения скорости воздуха. В горловине трубки Вентури воздух набирает максимальную скорость, теперь по принципу Бернулли давление будет уменьшаться по мере увеличения скорости, поэтому минимальное давление воздуха будет в середине горловины, поэтому конец нагнетательного сопла всегда расположен на середине горла.
- Описанный выше процесс создает разницу давлений между трубкой Вентури и поплавковой камерой. Поскольку мы знаем, что поток всегда происходит от верхнего уровня к нижнему, то и здесь происходит то же самое, топливо из поплавковой камеры выбрасывается в трубку Вентури через топливоотводное сопло и подающую трубку. В горловине происходит распыление топлива и образуется однородная топливовоздушная смесь.
- Количество этой смеси регулируется дроссельной заслонкой, а частота вращения двигателей также регулируется открытием и закрытием дроссельной заслонки. Соотношение воздух-топливо регулируется с помощью специального механизма в том же карбюраторе, но изначально соотношение воздух-топливо зависит только от расхода жиклера и скорости воздуха.
- Приготовление топливно-воздушной смеси в основном производится для трех разных диапазонов скоростей, т. е. холостого хода, дробления и диапазона высокой мощности. Для холостого хода и большой мощности требуется обогащенная смесь, тогда как для дробления требуется обедненная смесь.
Нагнетательный патрубок устроен таким образом, что начинается снизу поплавковой камеры и заканчивается в середине трубки Вентури. Между концом сопла на заправке и уровнем топлива в поплавковой камере всегда есть зазор по высоте.
Это все об основном принципе и работе простого карбюратора. Если у вас есть какие-либо сомнения относительно этой статьи, задайте их в комментариях. Если вам понравилась эта статья, не забудьте поделиться ею в социальных сетях. Подпишитесь на наш сайт, чтобы получать больше информативных статей. Спасибо, что прочитали это.
Совместное использование означает заботу :)-
Принципы карбюрации поршневого двигателя
Принципы Вентури
Карбюратор должен измерять расход воздуха через систему впуска и использовать это измерение для регулирования количества топлива, выбрасываемого в воздушный поток. Единицей измерения воздуха является трубка Вентури, в которой используется основной закон физики: по мере увеличения скорости газа или жидкости давление уменьшается. Как показано на рисунке 1, простая трубка Вентури представляет собой проход или трубку, в которой есть узкая часть, называемая горловиной. Когда скорость воздуха увеличивается, чтобы пройти через узкую часть, его давление падает.
Обратите внимание, что давление в горловине ниже, чем в любой другой части трубки Вентури. Это падение давления пропорционально скорости и, следовательно, является мерой воздушного потока. Основной принцип работы большинства карбюраторов зависит от перепада давления между входом и горловиной Вентури.
| Рисунок 1. Простой Вентури |
Применение Вентури карбюратора с трубкой Вентури. Размер и форма трубки Вентури зависят от требований двигателя, для которого предназначен карбюратор. Карбюратор для двигателя большой мощности может иметь одну большую трубку Вентури или несколько маленьких. Воздух может проходить вверх или вниз по трубке Вентури, в зависимости от конструкции двигателя и карбюратора. Карбюраторы, в которых воздух проходит вниз, называются карбюраторами с нисходящим потоком, а те, в которых воздух проходит вверх, называются карбюраторами с восходящим потоком.
В некоторых карбюраторах используется боковая тяга или горизонтальный вход воздуха в систему впуска двигателя, как показано на рис. 2.9.0003
С помощью дроссельной заслонки регулируется подача воздуха в цилиндры и контролируется выходная мощность двигателя. На самом деле в двигатель поступает больше воздуха, и карбюратор автоматически подает достаточно бензина, чтобы поддерживать правильное соотношение топливо/воздух. Это связано с тем, что по мере увеличения объема воздушного потока скорость в трубке Вентури увеличивается, снижая давление и позволяя большему количеству топлива попасть в воздушный поток. Дроссельная заслонка очень мало препятствует прохождению воздуха, когда она параллельна потоку, при полностью открытой дроссельной заслонке. Действие дроссельной заслонки показано на рисунке 3. Обратите внимание, как она ограничивает воздушный поток все больше и больше по мере того, как она поворачивается в сторону закрытого положения.
Игольчатый клапан с поплавковым приводом регулирует поток через впускное отверстие, что поддерживает правильный уровень топлива в поплавковой камере. [Рис. 5 и 6] Этот уровень должен быть немного ниже выходного отверстия выпускного патрубка, чтобы предотвратить переполнение при неработающем двигателе. проходит через карбюратор в цилиндры двигателя. На топливо в карбюраторе воздействуют два разных давления: низкое давление у нагнетательного сопла и более высокое (атмосферное) давление в поплавковой камере. Более высокое давление в поплавковой камере выталкивает топливо через нагнетательное сопло в воздушный поток. Если дроссельная заслонка открывается шире, чтобы увеличить поток воздуха к двигателю, давление в горловине Вентури падает сильнее. Из-за более высокого перепада давления расход топлива увеличивается пропорционально увеличению потока воздуха. Если дроссель перемещается в положение «закрыто», поток воздуха и расход топлива уменьшаются.
