Как проверить диодный мост мультиметром

Обновлена: 24 Ноября 2022 14414 0

Поделиться с друзьями

Диодный мост – электрическое устройство, используемое в современной электронике, люминесцентных лампах, сварочных аппаратах, автомобильных генераторах для выпрямления переменного тока, поступающего от источника, и получения постоянного.

Содержание статьи

Как прозвонить диодный мост из дискретно расположенных диодов
Как проверить диодный мост с помощью лампочки
Простая проверка целостности диодного моста
Точная проверка работоспособности диодной сборки
Как проверить диодный мост генератора
Видео: как проверить диодный мост мультиметром

В однофазной электрической сети в состав мостовой схемы входят 4 кремниевых выпрямительных или 4 диода Шоттки.

В трехфазной сети в мост соединяют 6 полупроводников. Эти элементы часто выходят из строя, провоцируя сгорание предохранителя. После замены предохранителя необходимо проверить работоспособность полупроводников. Существует несколько вариантов того, как проверить диодный мост, выбор зависит от вида схемы. Диоды могут располагаться дискретно или представлять собой заводскую сборку, в которой все элементы находятся в одном корпусе.

Как прозвонить диодный мост из дискретно расположенных диодов

Все детали мостовой схемы можно прозвонить без выпайки. Для этого необходим мультиметр, в котором есть режим проверки диодов, обычно совмещаемый со звуковой прозвонкой. Суть проверки заключается в измерении разности напряжений между щупами.

Как правильно проверить исправность диодного моста тестером:

Если в результате проверки в обоих направлениях наблюдаются высокие значения или срабатывает звуковой сигнал, то диодный мост оборван.

Как проверить диодный мост в трансформаторном блоке питания с помощью лампочки

Для этого способа понадобится лампа накаливания мощностью до 100 Вт, вкрученная в патрон. Лампу подключают в разрыв силового фазного провода. Если на плате произошло короткое замыкание, то при включении устройства в сеть перегорит предохранитель, сам провод или выбьют автоматические выключатели. Если провести проверку с использованием лампочки накаливания, то подобных неприятностей можно избежать. При наличии короткого замыкания лампочка, включенная в сеть, загорится ярким светом. Она не сгорит, поскольку сопротивление спирали ограничит ток. Если же электронные компоненты платы исправны, то лампочка не загорится совсем или будет наблюдаться слабое свечение.

Пробой диодного моста

Простая проверка целостности диодного моста трансформаторного блока питания

Если мы выяснили с помощью лампочки, что на плате существуют проблемы, с помощью индикаторной отвертки можно выяснить, есть ли обрыв на диодном мосту.

Если на входе в выпрямитель на фазном проводе загорается индикатор, проводим дальнейшую проверку. Если же индикатор не загорелся, то проблема не в диодной схеме, а в силовом кабеле. Индикатором проверяют наличие напряжения на плюсовом выходе выпрямителя. Если оно присутствует, то диодный мост не оборван. Большего количества информации при такой проверке мы не получим.

Пробоя диодного моста нет

Как точно проверить диодную сборку: подробный анализ

Для проверки понадобится мультиметр, имеющий режим проверки диодов.

Этапы проверки:

Тестирование начинают с диодов 1 и 2. Для этого красный щуп тестера подключают к выводу со знаком «-». Над двумя центральными выводами имеется маркировка AC или ̴. Черный щуп по очереди подключают сначала к одному такому выводу, а затем ко второму. Это прямое включение, при котором ток протекает свободно. На дисплее цифрового мультиметра отобразится значение падение напряжения на переходе p-n при прямом включении.
В зарубежных даташитах эта величина обозначается как Vf. Для кремниевых диодов она находится в пределах 0,4-0,7 В. Для полупроводников Шоттки она ниже, и равна примерно 0,3 В. Если на измерительном приборе отобразились эти значения, то диодная сборка исправна.
Для уточнения результатов проверки диодов 1 и 2 проводят обратное подключение. Для этого к выводу «-» подключают черный щуп (минусовый). Красный щуп поочередно подводят к выводам, промаркированным AC или ̴. На дисплее должна быть единица, свидетельствующая о высоком сопротивлении и отсутствии обратного тока. Если это так, то исправность диодов 1 и 2 подтверждена.
Далее проверяют проверку диодов 3 и 4 при условии прямого подсоединения. Для этого к плюсу подключают черный щуп, а красный по очереди подводят к выводам AC. На дисплее должно отображаться падение напряжения на p-n переходе, о котором подробно было рассказано в первом пункте.

Для подтверждения результата к плюсу подключают красный щуп, а черный – к выводам AC. На дисплее должна быть единица.

Если диодная сборка благополучно пройдет эту проверку, можно с уверенностью сказать, что все элементы исправны.

Как проверить диодный мост генератора

Диодный мост генератора

Диодный мост генератора автомобиля или мотоцикла предназначен для выпрямления переменного тока, вырабатываемого генератором, и получения постоянного тока для зарядки АКБ и других потребителей электропитания. Неисправность диодного моста приводит к полному исчезновению или значительному уменьшению количества тока, вырабатываемого генератором. Наиболее точные результаты можно получить на СТО – на стенде с использованием осциллографа.

Один из вариантов простой проверки полупроводников – прозвонка с помощью мультиметра. Однако это ненадежный способ, поскольку нагрузка у прибора совсем небольшая, поэтому неисправность может быть не выявлена.

Для проверки диодного моста генератора под нагрузкой используют контрольную лампочку, это может быть обычная автомобильная лампа 12 В.

Выпрямительный блок состоит из двух алюминиевых пластин, объединенных в единую конструкцию. В каждую из них впаяны по 3 диода. Положительные и отрицательные диоды спаяны попарно. Проверка мостовой схемы на короткое замыкание (КЗ) между пластинами производится следующим способом:

Положительный провод от лампы подсоединяют к верхней пластине, а отрицательный – к нижней. Если лампочка не загорелась, то КЗ отсутствует.

Полярность меняют. При отсутствии КЗ лампочка загорается.
Положительные полупроводники на пробой и обрыв проверяют прижатием плюсового провода от лампочки к верхней пластине. Минус поочередно подсоединяют к точкам соединения полупроводников. Если схема исправна, лампочка не горит. При смене полярности лампочка должна гореть.
Проверку отрицательных диодов проводят прижатием отрицательного провода к нижней пластине, а положительного – к точкам соединения полупроводников. При исправной схеме лампочка не горит, при смене полярности она должна загореться.

Видео: как проверить диодный мост мультиметром

Была ли статья полезна?

Да

Нет

Оцените статью

Что вам не понравилось?

Другие материалы по теме

Анатолий Мельник

Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

методы и этапы проведения диагностики

В состав любого автомобиля входит электромеханическое устройство под названием генератор. В случае неполадок с ним автовладельцы приобретают новый прибор. В то же время существует возможность отремонтировать устройство самостоятельно, что позволит сэкономить средства.

Важной частью генератора является его выпрямительный мост. Для проведения ремонта или его диагностики понадобится извлечь генератор из автомобиля. Проверить диодный мост проще, используя мультиметр.

Принцип работы генератора и диода

Способ подключения диодного моста
Этапы диагностики выпрямителя
- Предварительная проверка лампочкой
- Разборка устройства
- Метод прозвонки мультиметром

Принцип работы генератора и диода

Генератор — это устройство, служащее для преобразования механической энергии, подводимой от двигателя, в электрическую. В случаях его неисправностей возникают следующие неполадки:

свечение фар становится тусклым;
непрерывно светится сигнал заряда аккумуляторной батареи;
слышен посторонний звук в районе расположения генератора;
аналоговая стрелка вольтметра уходит в красную зону.

Так как генератор напрямую связан с цепью заряда, то первичными признаками в нарушении работы выпрямителя будет наблюдаться перезаряд или полное отсутствие заряда аккумуляторной батареи. Если появляются такие проблемы, то

генератор требует проверки.

Генератор на выходе выдаёт сигнал синусоидальной формы, но приборам, расположенным в автомобиле, требуется постоянное напряжение. Для формирования постоянного сигнала в генератор встраивается выпрямительный блок. Он состоит из шести силовых диодов.

Диод — это полупроводниковый элемент с парой выводов, электродами. Принцип его работы основан на способности, пропускать ток в одном направлении. Если подача положительной полярности сигнала осуществляется на p область прибора, а отрицательной — на n, то такое включение называется прямым. Если полярность изменена, то это обратное включение.

В прямом включении сопротивление p-n перехода ничтожно мало и не влияет на прохождение электрического тока, а при обратном включении практически его не пропускает.

Способ подключения диодного моста

Диоды способом подсоединения образовывают три группы, каждая из которых включает в себя по два элемента. Противоположные выводы диодов каждой группы соединяются между собой в одной точке, а оставшиеся выводы подключаются к клемме генератора: один — к положительной, а другой — к отрицательной. Вся коммутация осуществляется в прямом включении приборов. Таким образом, к каждой клемме генератора подключается по три диода. Каждая группа коммутируется через дополнительный диод, подключённый между двумя противоположными выводами выпрямительных диодов, с общей шиной, подключённой к регулирующему реле.

В зависимости от вида теплоотвода выпрямительный блок бывает двух типов:

пластинчатый;
ребристый.

Пластинчатый выпрямительный блок представляет собой набор пластин с установленными в них методом опрессовки диодами. Ребристый теплоотвод изготавливается наподобие ребристых радиаторов со специальными отверстиями в рёбрах, предназначенными для вставки в них диодов, которые чаще всего бывают круглого вида.

Само по себе выпрямительное устройство надёжное, но из-за воздействия внешних факторов может произойти его повреждение. Причинами неполадок может стать попадание на контакты влаги или другого проводящего вещества, нарушение полярности при подключении клемм аккумулятора, замыкание в электрической сети автомобиля.

Этапы диагностики выпрямителя

Чтобы проверить диодный мост, используя мультиметр, необходимо снять генератор и достать выпрямительное устройство наружу. Перед тем как приступить к разборке, существует возможность убедиться в работоспособности выпрямителя, не выполняя разборку генератора.

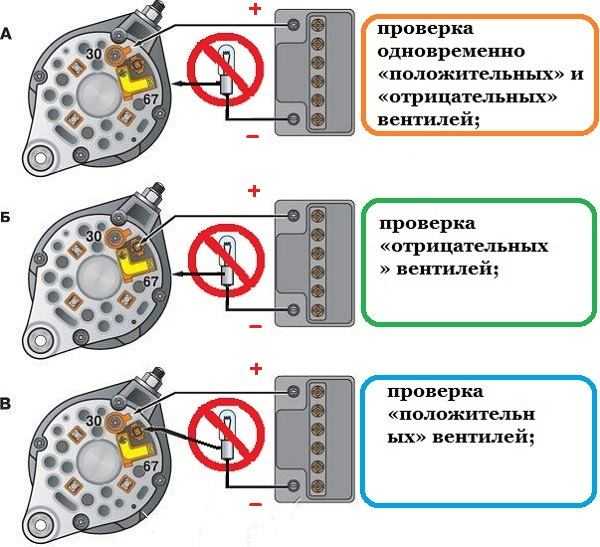

Предварительная проверка лампочкой

Перед тем как проверить диодный мост мультиметром, необходимо выполнить предварительную диагностику лампочкой на 12 В. Проверку выполняют, используя лампочку накаливания в качестве светового индикатора. Подключая её к разным клеммам аккумулятора, делаются выводы о работоспособности устройства. Начиная проверку, необходимо убедиться, что пластина выпрямителя имеет плотный контакт с корпусом автомобиля. Один контакт лампочки подсоединяется к корпусу генератора, а другой — к телу крепёжного болта выпрямителя и точкам подключения стартера.

Если лампочка при подключении не светится и не моргает, значит устройство исправно. Если один вывод лампочки подсоединить к положительному контакту аккумуляторной батареи, а другой — к минусовой клемме генератора или точкам подключения стартера, то лампочка ярко засветится. Выпрямительный блок рабочий.

Когда выявлены отклонения при проверке с лампочкой, нужно переходить к диагностике диодного моста с помощью мультиметра. Для выявления неисправного полупроводникового элемента, генератор придётся снимать.

Разборка устройства

Для определения, какой именно полупроводник неисправен, проводится проверка диодного моста генератора мультиметром. Чтобы снять генератор, понадобится отключить все клеммы от аккумулятора. Используя гаечные ключи, снять мешающие части машины. Например, колесо, элементы защиты, компрессор кондиционера и т. п. Демонтировать ремень передачи, путём ослабления ролика. Открутить и вытянуть провода выходного сигнала, снять генератор.

Разборка генератора начинается со снятия гаек с положительной клеммы и удаления заглушки. Окрутив крепёжные гайки, вытягивается верхняя крышка и открывается доступ к регулятору с диодным мостом. Используя паяльник мощностью 60 Вт, отпаиваются контакты от выпрямительного устройства, и оно извлекается с элементами защиты.

Метод прозвонки мультиметром

Чтобы прозвонить выпрямитель, требуется использовать прибор с функцией прозвонки или с возможностью измерения сопротивления. Мультиметр применяется как цифрового, так и стрелочного типа. Для достоверности измерения каждый полупроводник проверяется по отдельности.

Чтобы проверить диод с помощью цифрового мультиметра, следует установить режим работы тестера в положение прозвонки диодов. Этот режим обозначается на панели в виде значка диода или значка о))). В работе используется два измерительных провода: красного и чёрного цвета. Один конец первого провода (красный) подключается к разъёму мультиметра, обозначенного знаком V/R, а второй конец другого провода (чёрный) — к массе тестера.

Щупом красного провода касаемся анода диода, а чёрного — катода. Анод на диоде графически изображается вертикальной чёрточкой. На экране тестера отобразится значение, соответствующее величине прямого падения напряжения; это значение может находиться в пределе от 400 до 600. Если поменять щупы местами, то прибор покажет бесконечность. Такое поведение при измерении говорит о работоспособности диода. При этом, если прозвонка покажет короткое замыкание в обоих направлениях, диод неисправен.

Если режима прозвонки нет, замер переходов осуществляют путём измерения сопротивления. Для этого измеритель переводится в положение замера сопротивления, диапазон выставляется до 20 кОм. При включении работоспособного диода в прямом направлении (плюс к аноду, минус к катоду) тестер покажет сопротивление до 1 кОм, в обратном направлении мультиметр покажет разрыв.

Аналогично измерения проводятся стрелочным тестером. Перед началом проверки выполняется калибровка мультиметра. Для этого щупы замыкаются друг на друге, и подстроечной ручкой на приборе добиваются установки положения стрелки на ноль. При касании выводов диода стрелка при прямом подключении показывает сопротивление перехода, а при обратном подключении обрыв. Если стрелка устанавливается на ноль, то диод требует замены.

Вместо неисправного диода на его место устанавливается новый, с такой же маркировкой или одинаковый с ним по параметрам. Главный параметр диода — это максимальный ток, который полупроводник способен пропустить через себя без повреждения p-n перехода. Значение величины тока для автомобильных диодов лежит в пределах 35−120 А.

После установки нового диода проводится контрольное измерение. Для этого один щуп мультиметра устанавливается на положительную клемму, а второй — на отрицательную. Если выпрямительный блок исправен, прибор покажет сопротивление для любой полярности подключения щупов. Если выявляется короткое замыкание или обрыв, это означает, что не все неисправные диоды заменены или допущены ошибки при сборке.

Вся конструкция собирается в обратной последовательности, генератор устанавливается на место и выполняется тестовое включение на короткий промежуток времени.
