Проверить стартер: Как Проверить Стартер Своими Руками

Содержание

Как проверить реле стартера мультиметром?

В практике каждого владельца авто наверняка был момент, когда поворот ключа зажигания не приводил к желаемому результату – машина не завелась. Часто причиной возникшей проблемы становится электропроводка:

  • могла отсоединиться общая клемма;
  • разрядился аккумулятор;
  • возникла неисправность  контактной группы в замке зажигания;
  • неисправен стартер.

Последняя причина приводит в недоумение многих начинающих автомобилистов. Но чтобы решить проблему, мало понимать, что она есть, нужно знать, в чем именно она заключается. В этом вопросе отличным помощником станет мультиметр. Сегодня расскажем, как проверить реле стартера мультиметром.

Contents

  • 1 Стартер – принцип действия и частые причины отказа
    • 1.1 Почему реле называют втягивающим?
  • 2 Как проверить реле стартера мультиметром?
    • 2.1 Проверяем обмотки
    • 2.2 Вопрос — ответ

Стартер – принцип действия и частые причины отказа

Что такое стартер? По сути, он представляет собой двигатель постоянного тока.   При поступлении на него от АКБ напряжения 12 В, он начинает вращаться. Соединенный посредством ременной передачи с валом автомобильного двигателя, он передает вращение и на него. Именно такие процессы происходят каждый раз, когда водитель заводит машину.

Когда двигатель заведен, вне зависимости от того находится транспортное средство в движении или стоит, происходит обратный процесс: из двигателя постоянного тока стартер превращается в генератор. Двигатель, вращающий вал стартера, стимулирует выработку электрического тока напряжением от 12 до 14 В, заряжая аккумулятор.

Но стартер не может сработать сам по себе. Для управления им служит тяговое реле. Поэтому любая проверка стартера обязательно включает в себя и проверку тягового реле, поскольку именно оно «заведует» переводом стартера в режим генератора или двигателя.

Самыми уязвимыми элементами стартера являются:

  • втягивающее реле;
  • щетки генератора;
  • втулка и коллектор якоря;
  • бендикс;
  • демпферная пружина и вилка;
  • пятаки.

Основная причина их поломок заключается в том, что при запуске двигателя генератор испытывает предельные нагрузки, поскольку через его обмотки протекает ток величиной в сотни ампер.

Почему реле называют втягивающим?

Это название возникло благодаря особенностям движения якоря реле:

  • когда двигатель не работает, якорь реле подвергается воздействию пружины и поэтому выдвинут из корпуса;
  • при срабатывании ключа зажигания, на катушку реле подается электроэнергия, возникает магнитное поле;
  • оно действует на якорь с такой силой, что он преодолевает усилие пружины и перемещается внутрь корпуса («втягивается»).

Как проверить реле стартера мультиметром?

Втягивающее реле состоит из таких деталей как:

  • корпус;
  • якорь;
  • обмотки с электромагнитом;
  • два контакта;
  • пружина.
LT-Starter-V01-ru_B1.indd

До того как проверить втягивающее мультиметром, его нужно снять со стартера. При снятии настоятельно рекомендуется отметить расположение якоря по отношению к корпусу. Это очень важно, так как иногда место крепления с бендиксом может иметь нестандартную форму. Повернутое другой стороной при обратной сборке реле может вызвать проблемы в работе. Если винты, соединяющие реле со стартером не проворачиваются, по их головкам можно постучать молотком.

Когда нужно обратить внимание на не реле:

  • если двигатель заводится не сразу, а только после нескольких поворотов ключа зажигания;
  • когда после запуска двигателя слышится характерное жужжание.

Основными причинами поломки реле могут быть:

  • износ, выгорание и загрязнение контактных пластин;
  • обрыв или короткое замыкание катушек на корпус;
  • деформация возвращающей пружины;
  • межвитковое замыкание в одной или обеих обмотках.

Первые две причины можно диагностировать с помощью мультиметра, позволяющего провести прозвонку силовых контактов, а также удерживающей и втягивающей обмотки.

Проверяем обмотки

Втягивающую обмотку следует проверять так:

  1. Мультиметр переводят в режим прозвонки.
  2. Один из щупов подключают к клемме, идущей от замка зажигания.
  3. Второй щуп присоединяют к креплению провода электродвигателя стартера.
  4. Если слышен зуммер — обрывов проводки нет, она целая.

Удерживающую обмотку тестируют следующим образом:

  1. Тестер ставят на режим прозвонки.
  2. Один из щупов оставляют на  клемме замка зажигания.
  3. Вторым щупом нужно коснуться корпуса.
  4. Если слышен сигнал прибора – обмотка цела, если же нет – имеется обрыв.

Силовые болты проверяют в следующем порядке:

  1. Прибор настроен так же на режим прозвонки.
  2. Якорь вставляют в реле.
  3. Один из щупов соединяют с одним силовым болтом, второй – со вторым.
  4. Далее на якорь нажимают так, что подвижные контакты, расположенные в корпусе,  соединились.
  5. Если слышен зуммер тестера – силовые болты замкнуты подвижной пластиной, если звука нет – контакт отсутствует.

В случае, когда вместо писка на экране мультиметра возникли цифры, в местах контакта пластины есть большое сопротивление. Возможно, имеются механические повреждения или нагар. В такой ситуации без разборки устройства не обойтись.

Если все цепи оказались рабочими, а втягивающее реле так и не работает, значит, причины в другом. Если, к примеру, произошло межвитковое замыкание в катушках, деталь отремонтировать нельзя. Придется ее менять.

Таким образом, мультиметр позволяет довольно точно определить наиболее частые неисправности втягивающего реле, что позволяет своевременно принять решение о возможности ремонта детали, либо ее замене.

Вопрос — ответ

Вопрос: Можно ли проверить стартер на работоспособность мультиметром, не снимая его с места?

Имя: Кирилл

Ответ: Можно. Прибор ставят в режим замера постоянного напряжения. На положительную клемму втягивающего реле (большой болт на стартере, к которому идет толстый провод от аккумулятора) надевают крокодильчик (щуп красного цвета). Черный щуп мультиметра соединяют с массой автомобиля. Далее нужно, чтобы помощник повернул ключ зажигания. На дисплее мультиметра должна возникнуть число 12 В, а стартер начнет издавать щелчки.



Вопрос: Может ли недостаточно заряженный аккумулятор стать причиной несрабатывания стартера?

Имя: Никита

Ответ: Да, может. Поэтому стоит сразу проверить заряд АКБ мультиметром.



Вопрос: Во время пуска стартера тускнеют лампочки, получающие питание от бортовой сети машины. Что это значит?

Имя: Радик

Ответ: Проверьте тестером падения напряжения батареи в этот момент. Если оно падает до 9,5 – 10 В, возможно стартер берет на себя много пускового тока. Значит, его нужно проверить на выработку втулок. Из-за нее якорь, вращаясь, начинает задевать статор, что приводит к перегреву элементов и влечет риск межвиткового замыкания.



Вопрос: При нормальном заряде АКБ, проверенном мультиметром, бендикс почти не двигается. В чем проблема?

Имя: Альберт

Ответ: Проблема может заключаться с неисправности якоря. Тогда нужно вынуть якорь стартера из корпуса и проверить его. Для этого нужно измерить сопротивление между обмотками и корпусом ротора. Если прибор показывает от нуля до двух Ом, значит есть межвитковое замыкание и якорь, скорее всего, нужно будет менять. Если же показание равно нескольким миллионам Ом, то деталь исправна.



Как проверить стартер на аккумуляторе

Ни один из двигателей внутреннего сгорания невозможно запустить без пускового устройства. Чтобы он заработал, необходимо создать требуемый крутящий момент на его коленчатом валу. Для этого применяется стартер, который раскручивает двигатель до номинальных оборотов.

Стартер – это электрический двигатель, который срабатывает при его непосредственном запуске. Раскручивая коленчатый вал до требуемого числа оборотов, стартер выключается и используется только при следующем запуске. В состав стартера входят следующие части: втягивающее реле, якорь, обмотки и щетки и муфта свободного хода, или как ее называют – бендикс.

При включении стартера, первым в действие вступает втягивающее реле, которое втягивает муфту свободного хода на определенное расстояние. Специальная шестерня совмещается с маховиком двигателя и после этого срабатывает обмотка возбуждения электродвигателя. Маховик приводится в движение, и коленчатый вал начинает вращаться. После запуска двигателя, стартер выключают. Электромотор перестает вращаться, а муфта свободного хода под действием пружины возвращается в исходное положение, так как пропало питание на втягивающем реле.

К сожалению, поломка этого элемента имеет место быть тоже не так редко, как кажется на первый взгляд. Главной особенностью всех поломок стартера – это то, что они происходят в самый не подходящий момент, когда автомобиль срочно нужен в рабочем состоянии. Все системы работают исправно, а двигатель автомобиля никак не может запуститься. В этом случае, можно обратиться к специалистам станции технического обслуживания. Однако, за свои услуги работники берут довольно много денег, поэтому, рекомендуем вам провести проверку стартера от аккумулятора самостоятельно. Сделать это совсем не сложно, главное следовать изложенным ниже инструкциям.

Неисправности стартера и их причины

Все неисправности пускового устройства можно условно подразделить на две категории:

1. Механические.

2. Электрические.

1. Поломки механической части стартера возникают из-за банального износа частей и деталей. Износ, чаще всего происходит из-за не правильной эксплуатации пускового устройства. Примером неправильного использования можно назвать допуск работы стартера при запущенном двигателе. В исключительных случаях, механические неисправности могут стать причиной появления неисправностей электрической категории.

2. Электрические неисправности заключаются в отсутствии питания на контактах стартера, замыкании электрических обмоток, обгорании контактов и отказе в работе таких частей, как втягивающее реле.

Прежде чем приступать к проверке стартера, необходимо четко определиться, что именно случилось с пусковым устройством. Среди самых распространенных неисправностей, стоит отметить следующие поломки:

1. Вал стартера не разворачивается, то есть пусковое устройство не срабатывает.

2. Стартер запускается. Оценка его работы производится на слух. Однако, при этом, коленчатый вал двигателя остается неподвижным.

3. Число оборотов стартера не соответствует норме. Он вращается слишком медленно и не создает требуемого крутящего момента на коленчатом валу.

4. После запуска силового агрегата стартер не выключается и продолжает вращаться. Данный режим является аварийным и может навредить механическим частям стартера.

Этапы выполнения работы

Вся проверка работоспособности пускового устройства выполняется в соответствии со следующей последовательностью:

1. Демонтаж нерабочего элемента.

2. Проверка работы втягивающего реле.

3. Диагностика неисправностей якоря.

4. Оценка состояния щеток и обмотки.

5. Диагностика неисправностей бендикса.

Для проверки стартера его необходимо, в первую очередь, демонтировать с двигателя, подробнее как снять стартер. Для этого снимают клемму аккумулятора, откручивают все контактные соединения электропроводки и выкручивают гайки крепления. После этого неисправное устройство снимают с автомобиля и зажимают в тисках. Старайтесь не прилагать для этого больших усилий, иначе есть риск испортить корпус стартера.

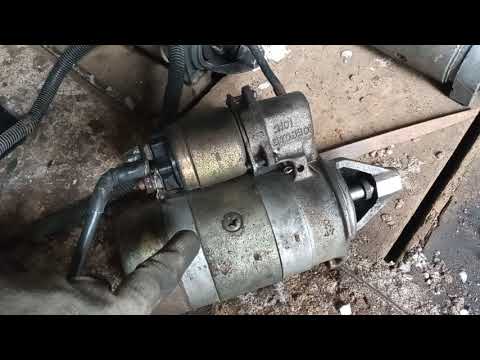

Видео — Как проверить стартер самому без стенда

Проверка работы всего устройства

Для этого, вначале, оба провода подключают к двум контактам на втягивающем реле, а их общий конец подсоединяют к плюсу аккумулятора. Минус необходимо присоединить к корпусу устройства. Если стартер начал вращение, то проблема коснулась только втягивающего реле.

Диагностика реле

Проверка реле выполняется, примерно, таким же образом, только на этот раз на втягивающем реле используется только один контакт. Если шестерня выдвинется наружу с характерным щелчком, это означает, что втягивающее реле работает исправно и проблемы стоит искать в другом месте.

Как проверить якорь и щетки стартера

Эта проверка выполняется в том случае, когда первые два этапа не дают положительных результатов. Для этого напряжение подается только на сам стартер. В этом случае невозможно определить одно из двух, однако это станет поводом для разборки устройства. После этого, уже точно станет известно, в чем проблема стартера.

Проверка работы бендикса

Чтобы проверить бендикс, необходимо при помощи мягкой прокладки зажать его в тисках. Дело в том, что муфта стартера имеет возможность вращаться только в одну сторону. В том случае, если она может проворачиваться в разные стороны – это означает, что бендикс находится в неисправном состоянии.

Обнаруженные вышеперечисленные неисправности подлежат устранению. На этом работы по проверке стартера заканчиваются. Будем надеяться, что данную процедуру вы в состоянии провести сами, так как она не требует от вас особых навыков электрика или слесаря.

Как проверить стартер ВАЗ 2114 на работоспособность не снимая

Главная » ВАЗ 2114 » Электрооборудование

Автор Сергей Жигулин На чтение 6 мин. Опубликовано

Стартер ВАЗ 2114 — это специальное пусковое устройство двигателя. Именно от того, насколько хорошо работает это устройство, зависит и функционирование мотора. Если стартер окажется неисправен, то для того, чтобы завести автомобиль, потребуется толкач или буксир. Любая (даже самая незначительная неисправность стартера) может привести к серьёзным проблемам. Так как проверить стартер ваз 2114?

Стартер ваз 2114

Содержание

  1. Возможные причины неисправности
  2. Как проверить работу стартера ваз 2114
  3. Самые распространённые неисправности ВАЗ 2114
  4. Как проверить стартер ваз 2114
  5. Дополнительная информация
  6. Полезное видео

Возможные причины неисправности

Достаточно часто причиной неисправности является не механизм запуска двигателя, а что-то другое. К примеру, неработающие реле.

Для того, чтобы отремонтировать стартер собственными силами, могут потребоваться хотя бы элементарные знания. Что же представляет собой обычный стартер ВАЗа?

Как проверить работу стартера ваз 2114

  1. Корпус этого устройства выглядит как пустотелый цилиндр металлического происхождения. Внутри него можно найти различные детали электродвигателя.
  2. Ещё одни важный элемент — это статор. Статором можно назвать специальную обмотку из достаточно толстого провода, сделанного из меди. Между витками этого провода размещаются сердечники, сделанные из стали. Обычно обмотка располагается прямо в корпусе. Её можно заметить на стенках.
  3. Ротор. Эта вращающаяся часть механизма имеет особое значение для всего устройства. Внутри пластин этого механизма находится обмотка. Иногда ротор называют «якорем». Ротор всегда вращается в самом корпусе. Кроме этого, именно на роторе располагается коллектор. На нём и создаётся магнитное поле. Оно приводит ротор в движение.
  4. Бендикс. Это устройство входит в зацепление с маховиком двигателя внутреннего сгорания. Также именно оно обеспечивает вращение мотора. Бендикс можно найти на задней части вала ротоа.
  5. Щёточный узел. В ВАЗе 2114 имеется 4 щётки. Они активно взаимодействуют с коллектором, а также содействуют в создании магнитного поля.
  6. Втягивающее реле. У этого элемента есть 2 функции. Она из них заключается в том, что реле позволяет размыкать и замыкать контакты электроцепи. Также при помощи сердечника реле позволяет перемещать шестерню бендикса.

Подключение стартера

Самые распространённые неисправности ВАЗ 2114

  1. Бывает так, что стартер вовсе не функционирует. Для того, чтобы восстановить нормальный режим работы стартера, может потребоваться замена обмотки. В некоторых случаях она банально сгорает. Речь идёт не только об обмотке ротора, но и об обмотке статора. Иногда причина неисправности заключается в отсутствии питания (нет тока на стартер ваз 2114).
  2. В некоторых случаях стартер крутит, однако никак не схватывает. В некоторых случаях бендикс и вовсе работает вхолостую. Причина неисправности в данном случае — это бендикс. Бендикс не может вращаться в разные стороны. Это элемент должен вращаться исключительно в одну и ту же сторону на собственной оси.
  3. Ещё одна распространённая проблема заключается в том, что стартер никак не срабатывает во время поворота ключа ВАЗ 2114. В случае, если во время поворота ключа слышны какие-то сухие щелчки, то причиной неисправности является втягивающее реле. Возможно, что дело в реле, которое отвечает за работу цепи.
  4. Также стартер может работать, однако слишком медленно. Подобная проблема также относится к неисправностям, которые следует устранять как можно скорее. Причина — люфты во втулках. Возможно, что проблема возникает из-за недостаточной массы ДВС. Слабый аккумулятор тоже может спровоцировать столь неприятную поломку.
  5. Ещё одна неприятность, которая возникает из-за стартера, — это появление неприятного звука во время запуска мотора. Речь идёт о каком-то хрусте. Чаще всего причиной неисправности в данном случае являются изношенные компоненты маховика мотора.

Устройство стартера

Как проверить стартер ваз 2114

Поверка стартера без снятия может потребоваться в случае, если неисправность нужно устранить как можно скорее. Такая необходимость возникает, если нужно как можно скорее запустить двигатель. Для того, чтобы проделать это достаточно сложную операцию, нужно найти стартер, расположенный в дебрях отсека двигателя. Чаще всего до стартера ВАЗ 2114 можно дотянуться рукой.

Для того, чтобы проверить стартер без необходимости снимать его с автомобиля, нужно обзавестись длинной отвёрткой. Также этот инструмент должен иметь качественную пластмассовую ручку. С помощью отвёртки можно попробовать отсоединить провод, который идёт от выключателя зажигания.

После этого частью отвёртки, сделанной из металла, следует как можно скорее закоротить положительную клемму, от которой и шёл уже отсоединённый провод. Таким образом можно подать ток к реле напрямую от аккумулятора. В результате автомобиль можно завести. Если это получилось, то причина неисправности кроется в поломанном замке. Также возможно, что реле уже отработало свой ресурс.

Замыкание контактов стартера

Если же решить проблему при помощи длинной металлической отвёртки так и не удалось, то следует задуматься о снятии стартера. Проделать эту далеко не самую простую операцию возможно в том случае, если соблюдать максимальную осторожность.

Совет. Обычно стартер можно снять не только сверху, но и снизу. Для этого может потребоваться демонтировать элементы, находящиеся рядом со стартером. Лучше всего изучить инструкцию к автомобилю. Она существенно облегчит эту процедуру.

После того, как стартер будет снят, нужно как можно надёжнее зажать стартер между губками тисков. Это устройство следует закрепить максимально плотно.

Совет. Не следует усердствовать! Если закрепить стартер слишком плотно, то можно с лёгкостью нанести ему серьёзные повреждения.

Теперь можно начать комплексную проверку:

  1. Надо осмотреть якорь. Возможно, что на нём имеются какие-либо физические повреждения.
  2. Проверять якорь и щётки можно с помощью лампочки. Для этого нужно подключить лампочку в месте разрыва между обмоткой, а также валом. Если лампочка загорается, но искрит, то якорь нуждается в замене. Если же лампочка загорается и в случае с щётками, то их необходимо заменить.
  3. Проверка бендикса не менее важна. Для проверки нужно положить прокладку и зажать это устройство между губками тисков. Если после этого муфта крутится, то имеется неисправность.

Ремонт стартера

Это основные проверки. Они доступны практически каждому автовладельцу.

Дополнительная информация

Для того, чтобы как можно лучше понимать причины неисправности стартера, следует разделить их на несколько видов.

  • механические неисправности. Обычно в данном случае причина заключается в банальном износе. Иногда происходит деформация какого-либо элемента узла. Это может привести к серьёзным проблемам, которые станут очевидны не сразу, а спустя некоторое время.
  • электрические. В данном случае речь идёт о неисправностях, которые возникают в устройствах, которые отвечают за подачу напряжения к стартеру. В подобной ситуации следует удостовериться в том, что нет никаких межвитковых замыканий. Также не будет лишним просто осмотреть все поверхности. Возможно, что где-то подгорел какой-либо элемент.

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:






В любом случае нужно проконсультировать с профессиональным механиком. Только он может гарантировать то, что стартер не работает по той либо иной причине. Если попытаться найти проблему самостоятельно, то существует небольшой риск ошибиться.

Оцените автора

Как проверить стартер на работоспособность

Содержание

  1. Как проверить стартер на работоспособность в домашних условиях — Проверка напряжения аккумулятора
  2. Как проверить стартер не снимая с машины
  3. Проверка кабелей и проводов
  4. Как проверить втягивающее реле стартера
  5. Компоненты стартера
  6. Как работает стартер
  7. Проверка стартера
  8. Осмотр маховика двигателя
  9. Проверка правильности работы стартера

Проблемы со стартером возникают неожиданно и по нескольким причинам. Когда вы обнаружите коррозию клемм, плохое соединение, плохой, изношенный или поврежденный компонент системы, это нужно заменить или зачистить. Запуск двигателя вашего автомобиля становится более сложным или он просто отказывается заводиться если вас стартер имеет какие-либо проблемы с работоспособностью.

К сожалению, вы не увидите источник проблемы, когда внезапно произойдет сбой системы. И многократное вращение ключа зажигания в надежде, что в конечном итоге двигатель заведется, когда он отказывается запускаться, не всегда помогает. Чаще всего это создает больше проблем.

К счастью, общие проблемы стартовой системы случаются в предсказуемых местах. И в вашем распоряжении более одной стратегии, которая поможет вам проверить систему в вашем автомобиле. Будь то отсутствие питания, плохое электрическое соединение или плохой компонент стартера, используйте эти пять советов по устранению неполадок, чтобы снова запустить двигатель.

Начните с одного из самых распространенных источников проблем с запуском двигателя.

Как проверить стартер на работоспособность в домашних условиях — Проверка напряжения аккумулятора

Вы должны знать, достаточно ли у вас тока для работы стартера, измерив величину напряжения в вашей батарее с помощью вольтметра.

  1. Установите вольтметр на диапазон выше, чем напряжение аккумулятора, например, 20 вольт на шкале напряжения постоянного тока (постоянного тока).
  2. Включите прибор и подключите измерительные провода к клеммам батареи. Прикоснитесь отрицательным проводом к отрицательному (-) выводу на аккумуляторе, а положительный вывод к положительному (+) выводу на аккумуляторе.
  3. Включите фары вашего автомобиля.
  4. Прочитайте дисплей на вашем счетчике. Ваша батарея должна иметь напряжение от 12,4 В (заряд 75%) до 12,6 В (заряд 100%) для правильной работы стартера. Если напряжение ниже 12,4 В, зарядите аккумулятор и попробуйте снова запустить двигатель.

При показании 12,4 В или менее на батарее от трех до четырех лет хорошей идеей является проверка ее ореометром. Ореометр- это простой инструмент, который позволяет узнать состояние заряда и состояние вашей батареи. Таким образом, вы будете знать, вышла ли из строя одна или несколько клеток (банок).

Как проверить стартер не снимая с машины

Возможные причины не рабочего стартера:

  • Слабые электрические соединения в пусковой системе
  • Грязные контактные площадки
  • Разъеденные клеммы аккумулятора или плохой контакт с окислениями
  • Изношенные или вышедшие из строя части системы стартера

Проверка кабелей и проводов

Коррозия вокруг клемм аккумулятора предотвращает электрический поток. Это распространенная проблема в аккумуляторной или стартерной системе, которой не уделяется много внимания. Если вы заметили слой коррозии вокруг одной или обеих клемм аккумулятора, очистите их раствором пищевой соды и теплой воды.

  • Смешайте 8 ложек теплой воды на 1 столовую ложку пищевой соды в небольшом контейнере.
  • Тщательно перемешайте раствор.
  • Отсоедините клеммы от аккумулятора и нанесите раствор на клеммы аккумулятора с помощью мягкой щетки.
  • Очистите верхнюю часть батареи с помощью раствора, чтобы удалить грязь и кислоту, которая истощает заряд батареи, но не позволяйте чистящему раствору просачиваться под крышки заливной горловины.
  • Снимите крышки с верхней части аккумулятора и проверьте уровень электролита.  Электролит должен доходить до верха заливных колец. При необходимости добавьте дистиллированную воду, чтобы довести электролит до нужного уровня.
  • Проверьте лоток, в котором находится аккумулятор, и очистите его.
  • Подсоедините клеммы и попробуйте снова запустить двигатель.

Как проверить втягивающее реле стартера

Проверьте соединения на соленоиде (втягивающее реле) стартера (маленький цилиндр сверху стартера) или реле стартера. Большинство автомобилей Ford используют дистанционное реле вместо соленоида. Положительный (красный) аккумуляторный кабель подключается непосредственно к электромагнитному реле.

Не можете найти реле? Обратитесь к руководству по ремонту автомобиля для конкретной марки и модели автомобиля.



Если втягивающее или реле выходит из строя, автомобиль не заводится:

  • Чтобы быстро проверить соленоид, отключите систему запуска, отсоединив толстый провод от центра крышки распределителя или удалив предохранитель топливного насоса — обратитесь к руководству по ремонту вашего автомобиля, чтобы найти предохранитель, если это необходимо. Это предотвратит случайный запуск двигателя при проверке электромагнитного реле.
  • Если вы отсоединили провод от распределителя, заземлите его болтом или неокрашенной металлической скобой на блоке двигателя с помощью перемычки.
  • Попросите помощника попробовать запустить двигатель, когда вы слушаете любые звуки, исходящие от соленоида или реле. Если вы слышите сильный и громкий щелчок, это означает, что электрический ток достигает соленоида, и он работает нормально. Если вы услышите слабый щелчок или стук, проверьте провода, подключенные к втягивающему реле или само реле стартера.
  • Проверьте, нет ли грязных, ослабленных, отсоединенных или оборванных проводов, которые не позволяют электрическому току попадать на двигатель. Если провода и соединения находятся в хорошем состоянии, неисправен стартер, соленоид или реле, и его необходимо заменить.

Компоненты стартера

  1. Главный корпус (хомут)
  2. Обгонная муфта
  3. Якорь с обмотками
  4. Токопроводящие щетки
  5. Крышка с втулкой
  6. Соленоид

Как работает стартер



Проверка стартера

В зависимости от конкретной модели автомобиля вам может потребоваться поднять переднюю часть автомобиля или снять впускной коллектор или какой-либо другой компонент, чтобы добраться до стартера. При необходимости обратитесь к руководству по ремонту автомобиля для конкретной модели.

Если вам нужно поднять автомобиль, надежно закрепите его на стойках домкрата, включите стояночный тормоз и заблокируйте колеса, чтобы автомобиль не катился.

  • Убедитесь, что болты крепления стартера затянуты. Ослабленные крепежные болты не позволят приводу стартера должным образом зацепить маховик. Когда это произойдет, вы услышите шум металлического дребезжания и трения при попытке запустить двигатель, поскольку зубчатый венец на маховике и шестерня на стартере не могут правильно сцепиться.
  • Если крепежные болты затянуты, снимите стартер с автомобиля и проверьте ведущую шестерню — это малая шестерня в передней части стартера, которая зацепляет маховик для запуска двигателя. Проверьте состояние зубьев шестерни. Изношенные или поврежденные зубья зубчатой ​​передачи также не позволят вам запустить двигатель.
  • Используя стандартную отвертку, попробуйте вращать шестерню в обоих направлениях. Передача должна вращаться только в одном направлении. Если он движется в обоих направлениях или не двигается вообще, замените стартер.

Обязательно посмотрите следующее видео, чтобы получить наглядное представление о проблемных точках, на которые вы хотите обратить внимание.

Осмотр маховика двигателя

Если вы сняли стартер для проверки, это также хороший шанс проверить маховик. Маховик — это большое, тяжелое колесо между двигателем и трансмиссией. Это колесо, которое зацепляет шестерню стартера для запуска двигателя.

  • После того, как вы сняли стартер, установите передачу на нейтраль.
  • Попросите помощника повернуть коленчатый вал, повернув центральный болт на шкиве коленчатого вала с помощью храпового механизма. Вы найдете этот шкив в передней и нижней части блока двигателя. Этот шкив вращает приводной или поликлиновой ремень для запуска генератора, насоса рулевого управления и других компонентов. В зависимости от модели вашего автомобиля вам может потребоваться снять колесо, чтобы получить доступ к центральному болту шкива.
  • Следите за тем, как маховик вращается, и убедитесь, что зубы в хорошем состоянии. Отсутствующие или поврежденные зубы не позволят стартеру запустить двигатель. Замените маховик, если необходимо.

Проверка правильности работы стартера

Если вы подозреваете стартер, отнесите его в магазин автозапчастей или СТО для проверки на стенде. Многие магазины автозапчастей и станции технического обслуживания за небольшую плату протестируют ваш стартер. У него может быть изношенные щетки, вал или обожженная обмотка возбуждения, которые могут вызывать необычные шумы, чрезмерное потребление тока, медленное вращение или вообще отсутствие вращения.

Если предыдущие проверки не показали, что с системой запуска что-то не так, у вас все еще есть другие простые способы устранения неполадок для дальнейшего тестирования стартера.

Когда вы сталкиваетесь с проблемами стартера автомобиля (бывает ещё такая довольно редкая проблема что постоянно крутит стартер), помните, что отсутствие надлежащего технического обслуживания аккумулятора, неисправных электрических соединений и компонентов не позволит вашей системе запуска работать должным образом. Независимо от источника проблемы, эти советы по устранению неполадок помогут вам, когда ваш автомобиль не заводится. Они предоставят вам относительно быстрый способ решения ваших начальных проблем.





Как вам статья?

не снимая с авто за 5 минут

Автор Master OffRoad На чтение 35 мин. Просмотров 7.1k. Опубликовано

Содержание

  1. Зачем нужен стартер и особенности его конструкции
  2. Принцип работы
  3. Проверка батареи и шины заземления
  4. Прозвон реле и соединительных проводов
  5. Возможные неполадки
  6. Возможные неисправности: признаки и причины
  7. Способы устранения поломок
  8. Диагностика устройства, запускающего двигатель, своими руками
  9. Как проверить стартер на работоспособность в домашних условиях — Проверка напряжения аккумулятора
  10. Как проверить стартер не снимая с машины
  11. Проверка кабелей и проводов
  12. Как проверить втягивающее реле стартера
  13. Проверка щеток стартера
  14. Проверка бендикса
  15. Проверка обмотки стартера
  16. Проверка якоря стартера
  17. Проверка стартера мультиметром
  18. Как выполнить проверку стартера мультиметром
  19. Электрическое сопротивление
  20. Падение напряжения
  21. Обмотка стартера
  22. Щетки стартера
  23. Якорь стартера
  24. Проверка стартера с помощью аккумулятора
  25. Как проверить Бендикс
  26. Как проверить Втягивающее реле
  27. Как проверить Якорь и Щётки
  28. Как проверить Обмотку стартера
  29. Что делать дальше?
  30. Перед тем, как извлечь стартер
  31. Процесс извлечения
  32. Советы и рекомендации
  33. Как снять, почистить, разобрать и чем смазать?
  34. Несколько советов от опытных водителей
  35. Цена вопроса
  36. Аналоги бендикса
  37. Замена бендикса стартера
  38. Ремонт якоря
  39. Заключение

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

  • корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
  • якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
  • втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
  • щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
  • приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

  • одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
  • прочность и продолжительная эксплуатация;
  • возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
  • практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

  • трудности с запуском в большие морозы;
  • значительная масса агрегата;
  • высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
  • достаточно высокие цены на запчасти.

Принцип работы

Автомобильный стартер по сути своей это двигатель постоянного тока. При подаче на него электрического напряжения 12 В он начинает вращаться. Так как через ременную передачу стартер соединен с валом двигателя, он вращает и его. Это происходит каждый раз, когда шофер садится и заводит автомобиль.

При заведенном двигателе, независимо от того стоит автомобиль или едет, происходит обратный процесс с точки зрения электротехники. Из двигателя постоянного тока стартер превращается в генератор.

Двигатель, вращая вал стартера, вызывает выработку электрического тока напряжением 12-14 вольт. Но стартер состоит не только из генератора-двигателя постоянного тока.

Для управления им, переводом в режим генератора или двигателя, на стартере установлено тяговое реле. Поэтому при проверке стартера мультиметром или другим прибором нужно будет выяснить функционирование реле.

Когда включается зажигание, на обмотку тягового реле поступает управляющий ток. Это вызывает перемещение якоря реле и штока, который давит на рычаг, вызывающий зацепление бендикса с маховиком.

В это же время происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер так отработан, что отличить различные бренды можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, значит, он сможет это сделать с любым другим.

Самые уязвимые элементы стартера – это втягивающее реле, коллектор и втулка якоря, щетки генератора, бендикс, пятаки, демпферная пружина и вилка.

Причина выхода их из строя заключается в предельных нагрузках, испытываемых генератором при запуске двигателя. Через его обмотки протекает ток в сотни ампер.

На сегодняшний день отсутствуют диагностическая аппаратура, способная проверить работоспособность генератора. Поэтому приходится полагаться на опыт и добрый старый мультиметр.

Проверка батареи и шины заземления

Если на стартер подано напряжение, а он не реагирует, надо сделать следующее.

Переключитьмультиметр в режим вольтметра, выбрать шкалу 20-100 вольт для постоянного тока и замерить напряжение на клеммах батареи. Прибор покажет 12-13 В. Это напряжение необходимое для пуска двигателя.

При меньших показаниях, необходимо зарядить батарею. При осуществлении замеров необходимо соблюдать технику безопасности, так как кругом металл, вероятны короткие замыкания. Очки не помешают.

Затем, следует проверить, в каком состоянии находится земляная шина. При наличии в мультиметре чувствительного омметра, измеряют сопротивление между коннекторами «минус» аккумулятора — шасси автомашины, корпус двигателя и генератора. Прибор должен показывать везде 0 Ом.

Можно сделать иначе. Мультиметр переводят в режим вольтметра с минимальной шкалой и, при включенном зажигании, измеряют напряжения между минусом аккумулятора, шасси автомашины, корпусом двигателя и генератора.

Показания должны быть с точностью до десятых «ноль». Если больше, то нужно проверить контакты соединений. Если потребуется, зачистить их и плотно затянуть.

Для последующих манипуляций требуется компьютерная диагностика. В автомобилях с компьютерным управлением запуск двигателя может блокировать иммобилайзер. Вмешательство в электрическую часть, иногда, приводит к блокировке пуска автомобиля.

Прозвон реле и соединительных проводов

Для последующей диагностики генератора нужна электрическая схема автомашины и мнемосхема положения реле. Пуск двигателя осуществляется двумя способами. Первый – управляющий ток на втягивающее реле поступает с контактов замка зажигания.

Второй вариант, более современный, применяется специальное реле стартера, которое и подает соответствующий ток. Проверить работоспособность реле можно мультимтером, в режиме вольтметра. Измеряемое напряжение на обмотке должно быть +12 В.

Затем приступают к обследованию самого генератора. Он может располагаться между радиатором и двигателем или около маховика. Требуется прозвонить все проводники, идущие от стартера. Это два провода: один сечением 25 мм2 на щетке генератора и второй, управляющий втягивающим реле.

Возможные неполадки

Потом ко второму проводу нужно присоединить проводник сечением 2-4 мм2, а его уже к плюсовой клемме аккумулятора. Если генератор никак не среагирует, возможно следующее:


  • перегорела катушка втягивающего реле;
  • износились щетки генератора;
  • поломка контактов коллектора;
  • разрыв обмотки якоря;
  • нарушено соединение на тонком проводнике;
  • нарушен контакт корпуса двигателя автомашины с землей.

Обрыв и отсутствие контакта можно проверить мультиметром в режиме прозвона сопротивления.

Показание бесконечности свидетельствует об обрыве.

Если реле отработало, но двигатель стартера не вращается, тогда надо тестером проверить напряжение + 12 В на выходе проводника.

Мультиметр перевести в режим омметра и проверить реле на обрыв и на замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом. Показания должны лежать в пределах 3-20 Ом, зависит от типа стартера.

Если ничего не помогло, тогда надо снять стартер и продолжить диагностику в снятом состоянии.

Возможные неисправности: признаки и причины

Стартер предназначен запускать силовой агрегат. Это электромеханическое устройство, поэтому поломки можно квалифицировать на электрические и механические.

Электрические неполадки в основном связаны с электропитанием. Причиной может быть разряженный аккумулятор, повреждение проводки, межвитковые замыкания, обгорание и окисление контактов. Для выявления неисправностей электрического характера нужно знать, как прозвонить стартер.


Механические неисправности возникают в основном после длительной эксплуатации, в течение которой детали изнашиваются и приходят в негодность, а также в результате механических повреждений.

Причиной механических повреждений могут стать электрические неполадки. Детали пускового узла испытывают большие нагрузки особенно во время морозов, так как устройству приходится отдавать большую мощность и через него проходит сильный ток.

Наиболее уязвимые компоненты:

  • щетки,
  • втулки и корректор якоря,
  • пятаки,
  • вилка,
  • шестерня,
  • тяговое реле,
  • демпферная пружина.

О механических поломках свидетельствует посторонний шум, неприятный запах, несвоевременное срабатывание.

Ниже перечислены симптомы и причины неисправности пускателя:

  1. Несвоевременное срабатывание. В этом случае электромотор вращается постоянно, но при старте слышен металлический скрежет. Причиной может быть неисправность демпферной пружины, износ шестерни, втулки. Определить точную причину можно лишь сняв и разобрав узел.
  2. Пускатель постоянно вращается, а коленвал не проворачивается. При этом нет посторонних звуков. Причиной, скорей всего, является сломанная втулка.
  3. При запуске пусковой механизм не работает. Нужно молоточком или другим предметом аккуратно постучать по стартеру сзади, если мотор заведется, то возможно, что сильно износились щетки. Их необходимо заменить.
  4. После запуска мотора слышно металлическое жужжание. В этом случае сразу же нужно заглушить мотор. Возможные причины: заклинила вилка или шестерня, залипло тяговое реле. Точную причину можно установить после снятия и разборки узла.
  5. Втягивающее реле щелкает, но устройство не срабатывает. Причиной может быть недостаточная зарядка аккумуляторной батареи. Поступающего напряжения хватает на срабатывание тягового, но пятаки не замыкаются с помощью контактной пластины, питание не поступает на электромотор узла. Если напряжение на клеммах АКБ отвечает норме, то возможно, что нет напряжения на силовом кабеле или подгорели пятаки.
  6. При полной зарядке аккумуляторной батареи пускатель медленно вращается. Возможно, что износились втулки, в электромоторе имеются загрязнения.
  7. Если во время запуска слышится гарь, то возможно подгорание обмотки тягового реле, более редким является подгорание обмоток якоря. Это влечет за собой перегрев проводов, идущих к устройству.
  8. Не срабатывает тяговое реле, стартер не запускается. Возможны неполадки в электрической сети. Следует проверить целостность проводки, правильность работы блока и других узлов, входящих в электрическую сеть.

Если пусковой узел перестал работать, следует выполнить его диагностику, определить детали, которые пришли в негодность выполнить их замену или ремонт (автор видео Автоэлектрика ВЧ).

Способы устранения поломок

Если пусковой механизма не запускается при включении зажигания, его следует проверить.

Ниже приведена последовательность действий, как проверить стартер, не снимая с машины:

  1. Проверить зарядку аккумулятора. Напряжение на его клеммах должно быть не ниже 12 В. При меньшем значении его нужно зарядить.
  2. Следующим шагом будет проверка шины «земля». Для этого минусовая клемма аккумулятора соединяется с кузовом машины и корпусом стартера. Выполнять процедуру лучше с включенным зажиганием. Напряжение должно быть равно нулю, иначе есть вероятность нарушения соединительных контактов.
  3. Прежде чем проводить дальнейшие действия желательно выполнить диагностику на компьютере. Работа пускового устройства на современных автомобилях может блокироваться иммобилайзером. В этом случае потребуется привязка ключа. Запуск стартера может быть запрещен при неисправности коробки-автомат.
  4. Для проведения полной диагностики необходимы электрические схемы узлов и подключения компонент. Система зажигания может быть двух типов. В автомобилях ранних версий тяговое реле получало питание с контактной группы замка зажигания. Если она неисправна, на реле не поступает напряжение. В этом случае следует проверить контакты, используя схему подключения. На машинах последних версий для работы стартера используется реле, расположенное в монтажном блоке. Необходимо проверить его исправность.
  5. На следующем этапе следует прозвонить проводку, идущую к пусковому узлу. Она состоит из толстого и тонкого провода. Тонкий проводник необходим для управления тяговым реле, толстый – для запуска электромотора. Для восстановления проводки нужно зачистить провода в удобном месте. Если после выполненных работ, стартер по-прежнему не реагирует.
    Возможны следующие неполадки: обрыв обмоток, нет контакта в соединении тонкого провода, сломаны ламели коллектора, отсутствует заземление на корпусе силового агрегата.
  6. Если при срабатывающем реле пусковой узел не крутится, нужно проверить поступление питания на выходе толстого провода, оно должно быть не менее 12В. Если контакты подгорели, их нужно зачистить. Состояние толстого проводника следует проверить на положительной клемме АКБ.

Если приведенные способы не устранили неисправность, нужно снять пускатель и выполнить его диагностику .

Диагностика устройства, запускающего двигатель, своими руками

Для точной диагностики нужен стенд для проверки генераторов и стартеров, которым оснащены станции техобслуживания. Но можно выполнить диагностику стартера своими руками.

Для правильного проведения диагностики, следует знать, основные правила и последовательность выполнения работ:

  • в первую очередь диагностируется стартовое устройство,
  • далее проверяется тяговое реле,
  • затем проверяется якорь и щеточный узел,
  • на завершающем этапе проводится диагностика бендикса.

Для общей проверки стартера его нужно демонтировать и зажать в тисках. Узел должен надежно быть зафиксирован, но не сильно зажат, чтобы не нанести механически повреждения во время проверки. Затем нужно взять кусок провода и замкнуть контактные болты. Исправный механизм придет в движение. В этом случае есть вероятность того, что неисправно втягивающее реле.

Проверить пусковой узел можно с помощью аккумулятора, присоединив его напрямую. Чтобы разобраться, как подключить стартер напрямую к аккумулятору, нужно изучить схему подключения.  Корпус надежно закрепленного пускателя нужно соединить с отрицательной клеммой аккумуляторной батареи, а положительный – к контакту включения устройства и верхней клемме втягивающего реле. Если устройство исправно, двигатель провернет шестеренку и выдвинется бендикс.

Для проверки втягивающего одним проводом нужно соединить реле и плюсовую клемму АКБ, а другим – корпус устройства с минусовой клеммой аккумулятора. При исправном реле якорь выдвинет шестеренку и раздастся характерный звук, напоминающий щелчок.

Следующим проверяется якорь устройства. Для этого нужно подать напряжение 12В непосредственно на пусковой узел, обходя тяговое реле. Таким способом нельзя точно определить, что именно неисправно: щетки или обмотки якоря. Причину неисправности можно определить визуально, разобрав узел. Можно дополнительно сделать проверку мультиметром.

Бендикс – устройство, отвечающее за бесшумность работы пускового узла. Для проверки демонтированный бендикс необходимо зажать в тиски. При этом следует использовать мягкую ветошь, чтобы не повредить устройство. Муфта бендикса должна проворачиваться лишь в одну сторону. Если она вращается в обе стороны, значит причина неисправности в ее поломке. В этом случае деталь нужно заменить.

Как проверить стартер на работоспособность в домашних условиях — Проверка напряжения аккумулятора

Вы должны знать, достаточно ли у вас тока для работы стартера, измерив величину напряжения в вашей батарее с помощью вольтметра.

  1. Установите вольтметр на диапазон выше, чем напряжение аккумулятора, например, 20 вольт на шкале напряжения постоянного тока (постоянного тока).
  2. Включите прибор и подключите измерительные провода к клеммам батареи.  Прикоснитесь отрицательным проводом к отрицательному (-) выводу на аккумуляторе, а положительный вывод к положительному (+) выводу на аккумуляторе.
  3. Включите фары вашего автомобиля.
  4. Прочитайте дисплей на вашем счетчике. Ваша батарея должна иметь напряжение от 12,4 В (заряд 75%) до 12,6 В (заряд 100%) для правильной работы стартера. Если напряжение ниже 12,4 В, зарядите аккумулятор и попробуйте снова запустить двигатель.

При показании 12,4 В или менее на батарее от трех до четырех лет хорошей идеей является проверка ее ореометром. Ореометр- это простой инструмент, который позволяет узнать состояние заряда и состояние вашей батареи. Таким образом, вы будете знать, вышла ли из строя одна или несколько клеток (банок).

Как проверить стартер не снимая с машины

Возможные причины не рабочего стартера:

  • Слабые электрические соединения в пусковой системе
  • Грязные контактные площадки
  • Разъеденные клеммы аккумулятора или плохой контакт с окислениями
  • Изношенные или вышедшие из строя части системы стартера

Проверка кабелей и проводов

Коррозия вокруг клемм аккумулятора предотвращает электрический поток. Это распространенная проблема в аккумуляторной или стартерной системе, которой не уделяется много внимания. Если вы заметили слой коррозии вокруг одной или обеих клемм аккумулятора, очистите их раствором пищевой соды и теплой воды.

  • Смешайте 8 ложек теплой воды на 1 столовую ложку пищевой соды в небольшом контейнере.
  • Тщательно перемешайте раствор.
  • Отсоедините клеммы от аккумулятора и нанесите раствор на клеммы аккумулятора с помощью мягкой щетки.
  • Очистите верхнюю часть батареи с помощью раствора, чтобы удалить грязь и кислоту, которая истощает заряд батареи, но не позволяйте чистящему раствору просачиваться под крышки заливной горловины.
  • Снимите крышки с верхней части аккумулятора и проверьте уровень электролита. Электролит должен доходить до верха заливных колец. При необходимости добавьте дистиллированную воду, чтобы довести электролит до нужного уровня.
  • Проверьте лоток, в котором находится аккумулятор, и очистите его.
  • Подсоедините клеммы и попробуйте снова запустить двигатель.

Как проверить втягивающее реле стартера

Проверьте соединения на соленоиде (втягивающее реле) стартера (маленький цилиндр сверху стартера) или реле стартера. Большинство автомобилей Ford используют дистанционное реле вместо соленоида. Положительный (красный) аккумуляторный кабель подключается непосредственно к электромагнитному реле.

Не можете найти реле? Обратитесь к руководству по ремонту автомобиля для конкретной марки и модели автомобиля.

Если втягивающее или реле выходит из строя, автомобиль не заводится:

  • Чтобы быстро проверить соленоид, отключите систему запуска, отсоединив толстый провод от центра крышки распределителя или удалив предохранитель топливного насоса — обратитесь к руководству по ремонту вашего автомобиля, чтобы найти предохранитель, если это необходимо. Это предотвратит случайный запуск двигателя при проверке электромагнитного реле.
  • Если вы отсоединили провод от распределителя, заземлите его болтом или неокрашенной металлической скобой на блоке двигателя с помощью перемычки.
  • Попросите помощника попробовать запустить двигатель, когда вы слушаете любые звуки, исходящие от соленоида или реле. Если вы слышите сильный и громкий щелчок, это означает, что электрический ток достигает соленоида, и он работает нормально. Если вы услышите слабый щелчок или стук, проверьте провода, подключенные к втягивающему реле или само реле стартера.
  • Проверьте, нет ли грязных, ослабленных, отсоединенных или оборванных проводов, которые не позволяют электрическому току попадать на двигатель. Если провода и соединения находятся в хорошем состоянии, неисправен стартер, соленоид или реле, и его необходимо заменить.

Проверка щеток стартера

Щетки быстрее всего проверяются при помощи контрольной лампочки на 12 вольт. Один вывод лампы присоединяется на щеткодержатель, тогда как другой на корпус. Если лампа начнет гореть, щетки нужно менять, так как защита пробита.

Также щетки можно проверить тестером — мультиметром. Для этого стартер нужно разобрать. Основная цель сводится к тому, чтобы проверить замыкание на массу. В норме щетки не должны замыкать.

Проверка омметром выполняется путем замеров сопротивления между держателем щеток и основной пластиной. Нормой считается результат, когда  сопротивление устремляется в бесконечность. Также при снятии щеточного узла необходимо осмотреть сами щетки, параллельно осматривается коллектор, втулки, обмотка и якорь.

Например, если втулки сработались, тогда во время пуска напряжение просаживается, моторчик стартера работает со сбоями, причем подгоревший коллектор фактически выедает щетки. Если втулки сильно разбиты, это приводит к перекосам якоря, щетки изнашиваются неравномерно, возможно замыкание обмотки.

Проверка бендикса

Чтобы проверить бендикс стартера, корпус обгонной муфты зажимается в тисках. Чтобы избежать повреждения, можно на «губы» тисков положить прокладки из резины. Далее осуществляется попытка прокрутить бендикс в разные стороны. Обратите внимание, в две стороны он не должен вращаться.

Если же заметно такое вращение, это говорит о неполадках в обгонной муфте, та как в норме при попытках провернуть в другую сторону должен срабатывать стопор. Еще бывает так, что бендикс не входит в зацепление, то есть стартер крутится в холостую (без нагрузки). В этом случае бендикс или залег, или стерты зубья. При этом проблемы с шестерней можно выявить при осмотре, тогда как проблема залегания выявляется только после полной разборки и очистки редуктора от грязи и смазки.

Проверка обмотки стартера

Чтобы понять, как проверить обмотку стартера, важно знать, что такую проверку можно выполнить при помощи дефектоскопа или лампочки 220 В. Метод похож на тот, как проверяются щетки. Для проверки лампочку мощностью до 100 Ватт нужно последовательно подключить проводом между обмоткой и корпусом.

Один корпус закрепляется на корпус, а другой на вывод обмотки. Если лампочка горит, значит имеется пробой. Если нет лампочки, нужно взять мультиметр и замерить сопротивление. В норме показатель около 10 кОм.

При необходимости выполнить проверку обмотки ротора стартера, необходимо выполнить аналогичные действия. Один вывод контрольной лампы прикладывается к пластине коллектора, а другой кидается на сердечник. Если лампа горит, это говорит о необходимости перемотки обмотки. Также проблему можно решить путем полной полностью замены ротора.

Проверка якоря стартера

В процессе диагностики важно знать, как проверить якорь стартера. Для этого потребуется напрямую подавать напряжение 12 Вольт с аккумулятора на стартер. Другими словами, напряжение подается в обход в реле.

Если стартер крутит, это значит, что якорь в полном порядке. Если же вращения нет, тогда проблемным может оказаться как якорь, так и щетки. В такой ситуации стартер нужно разбирать, после чего провести дефектовку и проверку мультиметром, переведя устройство в режим омметра для замеров сопротивления.

Как правило, в списке проблем с якорем можно выделить возможные пробои обмотки на корпус, коллекторные выводы распаяны или произошло межвитковое замыкание обмотки. Кстати, последнюю неисправность обычно выявляют спецприбором (ППЯ).

Еще добавим, что замыкание обмотки можно поределить по характерным признакам, когда между ламелей коллектора видна стружка и мелкие частицы, проводящие ток. Также на замыкание указывает выгорание ламелей, что является результатом контакта между «шинкой» обмотки и так называемым «петушком».

Еще износ коллектора, особенно если он неравномерный, становитс причиной износа щеток и выхода стартера из строя. Одна из причин, когда изоляция выступает между ламелями в результате того, что произошло смещение коллектора по отношению к оси вала. Обратите внимание, общая глубина между проточками коллектора якоря не должна быть меньше 0,5 мм.

Проверка стартера мультиметром

Разобравшись с описанными выше способами, отдельно можно выделить, как проверить стартер мультиметром. Данный способ оптимален, если нет дефектоскопа или контрольной лампы. Тестер позволяет быстро прозвонить щетки и обмотки стартера на замыкание, а также проверить обмотки реле путем замеров сопротивления.

  • Чтобы быстро проверить стартер тестером, достаточно разобрать устройство, после чего промерять сопротивление между щетками и пластиной, затем между обмоткой и корпусом. Далее замеры выполняются между пластинами коллектора и сердечником якоря, а также корпусом стартера и обмоткой статора.
  • Параллельно нужно получить показания, выполняя замеры между контактом выключения зажигания и постоянным плюсом (речь идет о болте шунта подключения обмоток возбуждения электрического двигателя стартера). Так можно проверить, в каком состоянии находится втягивающая обмотка реле. В норме показатель составляет от 1 до 1.5 Ом.
  • Еще замеры производятся между выводом подключения зажигания и корпусом тягового реле. Это позволяет проверить удерживающую обмотку втягивающего реле. Нормой принято считать показатель от 2 до 2.5 Ом.

Обратите внимание, проводимости между корпусом и обмоткой,  валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, а также между двумя обмотками быть не должно.  Еще добавим, что сопротивление обмоток якоря минимальное, простым мультиметром его не измерить.

Тестером можно разве что осуществить прозвон обмотки на предмет того, что нет разрывов. Для этого при проверке нужно убедиться, что каждая ламель коллектора прозванивается с остальными. Еще можно проверить, падает ли напряжение на расположенных рядом ламелях после подачи на них постоянного тока 1А. В норме напряжение везде одинаковое.

Как выполнить проверку стартера мультиметром

Проверка сопротивления стартера с применением мультиметра — основной метод диагностики сбоев системы запуска машины. Стартер, имеющий высокое сопротивление, истощает аккумулятор быстрее, чем генератор способен его подзарядить. В большинстве случаев, для проведения тестирование статора, его нужно разобрать.

Внутреннее устройство стартера:

  1. Внешний корпус, поддерживающий реле и позволяющий прикрепить его к коробке передач.
  2. Зубчатая головка (бендикс), которая должна зацепляется с маховиком мотора для передачи движения. Пока не повернется ключ зажигания, реле не будет двигаться.
  3. Ротор, элемент, который постоянно крутится и контактирует с щетками.
  4. Статор.
  5. Щетки.
  6. Электромагнитный соленоид.

Важно! Перед тем как тестировать обмотки якоря, нужно учитывать тот факт, что сопротивление их очень маленькое, которое обычный мультиметр установить не способен. В этом случае обмотки позванивают на присутствие обрыва. Коллекторную ламель нужно прозванивать поочередно, либо проверяют их работоспособность по падению напряжения. В этих случаях, оно обязано быть равным при подаче тока, примерно 1 А.

Электрическое сопротивление

Для выполнения этого вида проверки, выставляют работу мультиметра в режим омметра. Чтобы проверить реле стартера, один измерительный щуп устанавливают на клемму в цепи зажигания, а второй — на заземлении. Когда стартерное реле  исправно, R=5 Ом и ниже. Если на шкале мультиметра пользователь обнаружил сопротивление, которое не соответствует условиям R=5 Ом, реле неисправно и нуждается в замене.

Аналогично можно узнать сопротивление, установив щуп красного цвета прибора на клемму линии зажигания, а черный — на заземляющую клемму. Включается режим напряжения с диапазоном 20 V. Запускается зажигание автомобиля, и проверяются показания тестера. Если оно не соответствует 12 V, в таком случае реле стартера подлежит замене.

Падение напряжения

Для проверки падения напряжения в стартере, потребуется пригласить помощника. Измерительный прибор устанавливают в постоянный режим при шкале 20 В. Подключают красный щуп прибора к красной клемме провода аккумуляторной батареи, а черный к цепи зажигания. Просят помощника повернуть ключ зажигания и наблюдают за показанием мультиметра. Падение напряжения для рабочего реле стартера не может быть выше 0.2 V.

Важно! Если падение напряжения выше 0.2 V, возможно, сбой с электропроводностью стартерного реле. В этом случае специалисты рекомендуют тщательно осмотреть проводку и снять с клемм окисление. Если это не поможет, то потребуется заменить стартер.

Обмотка стартера

Стартерную обмотку можно проверить на целостность. Для этого ее измеряют мультиметром в режиме омметра.

До того как проверить обмотку стартера, прибор подключают между выводами обмотки и стартерным корпусом. Полученное R обязано быть не выше — 10 кОм. Аналогично тестируется обмотка ротора между коллекторной пластинкой и сердечником.

Щетки стартера

Эту проверка выполняется на снятом стартере. Проверяется отсутствие замыкания на массу. Включают измеритель в режим омметра между основной пластинкой и щеткодержателем. Если замыкания нет, R обязано равняться бесконечности.

Важно! После выполнения демонтажа щеточного узла, необходимо провести внешний осмотр якоря, статора, ротора и щеток.

Поскольку в процессе работы втулок может происходить падение тока во время запуска, моторчик будет нестабильно работать, а на коллекторах появятся повреждения, которые будут уничтожать щетки.

Втулки, имеющие разбитую посадку, создают условия для перекоса якоря и неравномерного изнашивания щеток. Тем самым увеличивается вероятность формирования в электрообмотке межвиткового КЗ.

Якорь стартера

Проверка якоря стартера мультиметром выполняется после того, как выполнен первоначальный контроль якоря. Его осуществляют путем подачи напряжения 12 V с АКБ, минуя реле, с непосредственным подключением стартера. Если он при прямой подаче напряжения стал работать, то причина сбоя запуска двигателя — износ щеток. Дальше потребуется выполнить разборку якоря и сделать визуальный контроль его внешнего состояния. И только после этого нужно проверить якорь стартера мультиметром в режиме омметра.

В ходе эксплуатации зачастую автолюбители могут найти повреждения обмотки путем внешнего осмотра. Например, между коллекторными ламелями обнаруживают стружку или находят выгоревшие ламели, неравномерный износ конструкций или распайку выводов.

Важно! Основной сбой в работоспособности якоря — пробой на корпус обмоток. Он легко диагностируется мультиметром, а когда замыкание случается между обмотками, и мультиметр не справляется, нужен особый измеритель.

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Что делать дальше?

После всех этапов проверки стартера необходимо определиться с ходом дальнейших действий.

В любом случае если причина поломки последнего лежит в тяговом реле или самом стартере, то все придется разбирать. Как правило, в 80% случаев это и происходит.

Разобрав тяговое реле обратите внимание на пятаки контактов, которые замыкаются пластиной.

Они не должны иметь ржавчины и окалины, при необходимости зачистите их.


Проверить, замыкаются ли пятаки контактов пластиной можно с помощью омметра.

Обратите внимание на шток.

Он должен быть всегда смазан и ходить свободно. Наличие грязи на штоке не допускается.

Для новых тяговых реле выпущенных в Китае наличие смазки является проблемой, ее китайцы явно экономят. Из-за этого может застопориться шток и вилка выдвигаться не будет.

Если проблема с тяговым реле не решилась, можно попробовать прозвонить втягивающую и удерживающую обмотки. Но это уже серьезный ремонт, проще купить новое реле и не мучиться.

Проблема поломки может находится и в самом стартере.

После его разборки в первую очередь обратите внимание на щетки.

Изношенные щетки нужно заменить. Их высота не должна быть меньше 1,2 см.

А если они залегли, то выясните причину их залегания, может нужно их смазать графитной смазкой.


Также нелишним будет с помощью омметра проверить на замыкание щеток с корпусом щеткодержателя.

Сопротивление должно приближаться к бесконечности.

Обратите внимание на коллектор якоря. Там не должно быть окалин, следов обгорания, все контакты должны быть целыми.

Незначительные обгорания легко удаляются бензином или просто сухой ветошью.

Если вы вскрыли стартер и почувствовали свойственных для горелой обмотки запах, то значит, случай тяжелый.

Для убедительности проверьте на замкнутость обмотку якоря. Для этого можно использовать омметр.

Сопротивление обмотки должно быть приближенное к бесконечности.

Если цепь замкнута, то отдавайте стартер в ремонт или покупайте новый. Хотя перемотка обмотки обойдется намного дешевле.

Некоторые детали устройства можно заменить, достаточно купить на вторичном рынке бу аналог, помните это.

Перед тем, как извлечь стартер

Смотровая яма понадобится, чтобы вытащить стартер из-под капота, а затем провести его диагностику уже вне автомобиля. Тот, кто делает это впервые, потратит сравнительно много времени, поэтому до того, как начать демонтаж, можно попробовать зачистить контакты стартера, которые могли успеть окислиться за время эксплуатации, убедиться в надежности их крепления, возможно также заменить провода питания.

Нужно проверить всю электрическую цепь, поэтому следует заранее удостовериться, что проблема не кроется в аккумуляторе. Если эти простые меры не устранили возникшую проблему, устройство необходимо извлечь.

Если Вы не знаете, где расположен стартер в вашем автомобиле, можно ориентироваться на звук под капотом, появляющийся при повороте ключа – для этого понадобится помощь второго человека, который будет сидеть в машине.

Процесс извлечения

Прежде всего, необходимо отключить устройство от аккумулятора – снять клеммы и токопроводящие кабели со втягивающего реле. После этого откручиваются болты крепления, как правило их 2 или 3 — для этого понадобится шарнирный удлинитель.

Выше уже было упомянуто, что для этой работы необходима смотровая яма, поскольку иногда для демонтажа стартера будет необходимо снять узлы и механизмы, находящиеся на пути к нему, в большинстве случаев – обшивку защиты моторного отсека.

Советы и рекомендации

Проверка и замена бендикса не является сложной процедурой. При необходимости, автовладелец без опыта выполнения подобных работ может заменить бендикс на стартере своими руками. Главное, учитывать следующие нюансы:

  • новый или отремонтированный бендикс нужно проверять до установки на автомобиль, все шайбы из пластика должны быть целыми;
  • при выборе нового бендикса желательно иметь под рукой старый элемент для проверки полного соответствия;
  • при полном отсутствии опыта желательно иметь мануал;

Также отметим, что бендикс не является дорогой деталью. Например, бендикс стартера ВАЗ в зависимости от модели авто может стоить от 5 до 12 долларов США, бендикс на иномарку обойдется в 15-20 у.е.

С учетом такой цены ремонт бендикса производить не рекомендуется. Рациональнее сразу осуществить полную замену, после чего можно рассчитывать на достаточно большой срок службы новой детали.

Как снять, почистить, разобрать и чем смазать?

Рассмотрим один из простых, но действенных способов очистки муфты: демонтируем стартер с транспортного средства; на 2-3 часа снятую деталь необходимо погрузить в емкость с бензином. Это поможет качественно очистить ее от грязи; для очистки пазов муфты от скопившихся внутри них отложений, необходимо прокрутить ее шестерню не вытаскивая устройство из емкости с бензином; теперь можно достать прибор, после чего тщательно вымыть его корпус.

Если подобная мера не дала желаемого результата, необходимо будет снять и разобрать муфту. Рассмотрим, как поменять на стартере бендикс: Открываем капот и снимаем клемму «минус» с источника питания, тем самым полностью обесточивая бортовую сеть автомобиля. После чего необходимо снять с втягивающего реле и корпуса стартера провода питания, и приступать к его демонтажу. Раскручиваем крепежи, которые удерживают элемент. Заметим, что для снятия элемента, скорее всего, придется демонтировать расположенные рядом детали. Оцениваем состояние маховика.

Для замены обгонной муфты придется полностью разбирать устройство запуска силового агрегата. Вначале стоит удалить крышку, после чего с обмотки тягового реле снять крепление, и вытащить шайбу. Снимаем крепеж, после чего устройство пуска двигателя разбирается на две половины. Бывает так, что внутри него располагается шарик, желательно его не потерять. Поскольку стартер находится в разобранном состоянии, стоит провести диагностику всех его узлов, и, в случае их неполадки, выполнить замену.

Демонтируем тяговое, вставку из резины и удерживающую шайбу, чтобы получить доступ к остальным мелким частям устройства. Высвобождаем выступающую часть бендикса, поддев ее отверткой, после чего необходимо демонтировать расположенную на валу стопорную шайбу или кольцо. Снимаем выработанный бендикс и на его место устанавливаем новый элемент. В качестве смазки идеально подходит литол. Если же он отсутствует, можно обойтись и моторным маслом. Все собирается в обратной последовательности.

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

  • Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
  • Все пластиковые шайбы должны быть целыми.
  • При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
  • Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Цена вопроса

Напоследок стоит добавить, что бендикс — недорогая запчасть. Например, бендикс ВАЗ 2101 (а также других “классических” ВАЗов) стоит около 5…6$, каталожный номер — DR001C3. А цена бендикса (ном. 1006209923) для машин ВАЗ 2108-2110 — 12…15$. Стоимость бендикса для автомобилей FORD марок Focus, Fiesta и Fusion — около 10…11$. (кат. ном. 1006209804). Для машин TOYOTA Avensis и Corolla бендикс 1006209695 — 9…12$.

Таким образом, зачастую для бендикса ремонт нецелесообразен. Проще купить новый и попросту заменить его. Тем более, что при ремонте отдельных его частей велика вероятность быстрого выхода из строя других.

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях. Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист. Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

Замена бендикса стартера

Ремонт якоря

Одной из самых часто встречаемых проблем в работе якоря стартерного узла является короткое замыкание, в частности, речь идет об обмотках, расположенных на корпусе. Для того, чтобы решить такую проблему, потребуется произвести визуальную диагностику выходов инки, а также проводки элемента. Сделав это, вы сможете найти место, где произошел пробой. После того, как оно будет найдено, необходимо осуществить очистку контактов и диагностику сопротивления, для этого используется мультиметр. После этого следует заизолировать пробитый участок, для чего можно применять супер клей с асбестом.

Если визуальная проверка не позволяет найти место пробоя, для диагностики можно использовать другой метод. Он заключается в соединении всех ламелей устройства вместе, но для этого необходимо использовать специальную зачищенную проволоку. Когда ламели будут замкнуты, нужно будет подать напряжение на устройство (на коллектор и массу), а поскольку оно должно быть максимально высоким, для этого может потребоваться сварочный аппарат. Собственно, именно в этом заключается сложность метода. То место, где имеется пробой, будет выгорать (автор видео — Константин Петраков).

В том случае, если в работе узла произошло межвитковое замыкание, такую проблему можно определить при помощи специального девайса. Он так и называется — ППЯ — прибор для проверки якоря. Как показывает практика, зачастую замыкание обусловлено использованием погнутых или мятых проводов либо наличием токопроводящих частиц между ними. Если это так, то необходимо исправить все проблемы (выровнять провода и зачистить их от мусора), после чего сверху нанести слой лака, это позволит защитить устройство. Если данный метод не помог вам найти неисправность, вы можете перемотать якорь самостоятельно.

Что касается короткого замыкания, то обычно оно отражается и на функционировании коллектора. Впоследствии это может привести к перегоранию пластин, в результате чего данный элемент может полностью разрушиться. Если вам придется паять, то помните о том, что перед пайкой рабочие поверхности необходимо тщательно зачистить, для этого можно использовать бормашину. С помощью этого устройства можно произвести хорошую зачистку контактов, а также подводящих проводов. Когда проводка будет вмонтирована обратно в так называемые петушки, с помощью прибора для диагностики якоря его нужно будет проверить.

Если вы будете паять, то в качестве материала рекомендуем приобрести неактивный флюс, а также олово. Прежде чем приступить к процессу, паяльник следует максимально прогреть, это позволит добиться необходимого результата. Также прогревать необходимо и провода, поскольку припой должен хорошо расплавиться, чтобы он мог попасть в место пайки. Когда пайка будет завершена, необходимо будет обработать это место при помощи растворителя, после чего опять произвести диагностику якоря с помощью прибора.

Как показывает практика, наши соотечественники часто сталкиваются с проблемой износа коллекторных пластин, причем неравномерного. Кроме того, коллектор даже может сместиться в отношении своей оси — все эти неисправности обычно обусловлены износом щеточного узла или коллектора в целом. Если говорить о пластинах, то такая проблема проявляется в результате неплотного прилегания щеточных элементов, что способствует образованию так называемой дуги во время работы, изнашивающей пластины. Если это так, то решить проблему позволит проточка коллектора, но учтите, что для этого понадобится специальный токарный станок. Когда проточка будет завершена, устройство необходимо будет очистить от стружки и другой грязи, которая может привести к его неработоспособности.

Заключение

В целом процесс диагностики и ремонта якоря стартерного узла — не особо сложная задача. Если вы знакомы с основами электротехники, то вполне сможете справиться с проверкой самостоятельно. В том случае, если вы сомневаетесь в своих силах, то лучше купите новый стартер или доверьте процедуру ремонта специалистам.

Источники


  • https://uaz-sura-motors.ru/diagnostika-i-remont/proverka-rotora-startera-multimetrom.html
  • https://EvoSnab.ru/instrument/test/proverka-startera-multimetrom
  • https://dorpex.ru/avtomobilnaya-elektronika/potrebiteli-elektroenergii/prostyie-sposobyi-kak-mozhno-samostoyatelno-proverit-starter-na-rabotosposobnost
  • https://santavod.ru/kak-proverit-starter-na-rabotosposobnost/
  • https://molot-util. ru/kak-proverit-starter-ne-snimaya-s-mashiny/
  • https://osensorax.ru/remont/kak-proverit-starter-multimetrom
  • https://TrueScooters.ru/motor-avto/proverka-startera-multimetrom.html
  • https://AutoTopik.ru/remont/729-proverit-starter.html
  • https://toyota-chr2.ru/servis/remont-bendiksa-svoimi-rukami.html
  • https://seite1.ru/zapchasti/bendiks-startera-opisanieprincip-rabotyustrojstvopolomkiremontfotovideo/.html
  • https://avtotop.info/kak-proverit-obmotku-startera-multimetrom/

Как проверить стартер в домашних условиях
