Гцс ваз 2107 ремонт

КАК ЗАМЕНИТЬ РАБОЧИЙ ЦИЛИНДР СЦЕПЛЕНИЯ НА LADA 2107 БЕЗ ПОМОЩИ СПЕЦИАЛИСТОВ?

Никто не хочет испытывать дискомфорт во время езды, тем более, если это связано с проблемами в области управления автомобилем. Владельцам отечественной «классики» приходится уделять состоянию своей машины больше времени и сил, потому что привыкли все делать своими руками. С полной уверенностью можно сказать, если автовладелец уже освоили процесс регулировки развала-схождения, то ему по плечу отремонтировать и гидропривод муфты включения трансмиссии, достаточно изучить технологию.

ОБЩИЕ СВЕДЕНИЯ

Чтобы замена рабочего цилиндра сцепления ВАЗ 2107 была оправдана, неплохо знать его назначение и первые признаки неисправности. Система передачи крутящего момента на классических вазовских моделях приводится в действие за счет гидропривода, основная задача которого заключается в передаче усилий при нажатии на педаль управления муфтой.

В свою очередь, гидропривод состоит из двух цилиндров: главного и рабочего. При воздействии на педаль, в ГЦ создается давление, вследствие чего тормозная жидкость через клапан нагнетается в рабочий цилиндр (РЦ). Последний приводит в действие шток, который выжимает вилку, тем самым осуществляя выбор передач.

Традиционно РЦ расположен на картере КПП и закреплен двумя болтами, поэтому добраться к нему возможно только находясь под днищем авто. Работа обеих цилиндров зависит от наличия тормозной жидкости, поэтому нужно следить за ее уровнем, тем более, что делать это несложно – емкость находится в моторном отсеке.

КОГДА НУЖНА ЗАМЕНА НЕИСПРАВНОГО РАБОЧЕГО ЦИЛИНДРА СЦЕПЛЕНИЯ НА ВАЗ 2107: ПРИЗНАКИ И ПРИЧИНЫ

В большинстве случаев неполадки управления муфты связаны с потерей герметичности, когда педаль теряет свою упругость при нажатии. Однако данный факт еще полбеды, а вот невозможность включить передачу – это уже серьезно.

Если скомпоновать признаки, указывающие на необходимость замены рабочего цилиндра сцепления на автомобиле ВАЗ 2107, то получим список:

  1. Падение уровня тормозной жидкости в бачке, что говорит о потере герметичности шланга или РЦ. Поломка также определяется по пятнам под машиной.
  2. Периодические «провалы» педали или ее мягкий ход свидетельствуют о попадании воздуха в систему. Поломка может быть следствием изношенного манжета или трещин корпуса рабочего цилиндра.
  3. Постепенная потеря жесткости педали и затрудненное переключение передач говорят о поломке пружины РЦ. При этом уровень жидкости остается без изменений, а регулировка педали результатов не дает.

Протекание жидкости из главного цилиндра сигнализирует аналогичными признаками, поэтому при осмотре нужно обращать внимание и на его состояние.

КАК СМЕНИТЬ РАБОЧИЙ ЦИЛИНДР LADA САМОСТОЯТЕЛЬНО?

Для работы понадобится следующий набор инструмента:

  • Пассатижи.
  • Рожковый ключ «на 17».
  • Головка «на 13».

Процесс ремонта комфортнее выполнять на смотровой яме или эстакаде. При отсутствии такой возможности переднюю часть машины нужно поднять домкратом и установить на опоры, предварительно зафиксировав задние колеса башмаками. Далее работы производятся по следующим переходам:

  • Ослабить рожковым ключом «на 17» гайку наконечника шланга в пробке РЦ.
  • При помощи пассатижей отсоединить оттяжную пружину.
  • Разогнуть и вынуть пассатижами шплинт на конце толкателя.
  • Головкой «на 13» отвернуть два болта крепления цилиндра к картеру КПП.
  • Отсоединить кронштейн, который крепился болтами.
  • Вынув толкатель из вилки, взять РЦ в руку и ключом «на 17» полностью отвернуть гайку наконечника и снять шланг.
  • Выполнить замену рабочего цилиндра сцепления на автомобиле ВАЗ 2107, и сразу закрутить наконечник шланга, чтобы избежать потерь тормозной жидкости.
  • Закрепить новую деталь в обратной последовательности.

Определенная часть автолюбителей предпочитают слить старую тормозную жидкость перед операцией, считая, что это позволит им избавиться от грязи в системе. Как бы там ни было, а прокачку и регулировку сцепления делать придется в любом случае.

КАК ПРОКАЧАТЬ СИСТЕМУ УПРАВЛЕНИЯ МУФТЫ?

Для качества работы трансмиссии важно отсутствие воздуха в системе, для чего и делается прокачка. Процедура аналогична прокачке тормозов. Для выполнения работы нужен помощник:

  1. Залить в бачок на главном цилиндре тормозную жидкость.
  2. Надеть на штуцер резиновый шланг соответствующего диаметра. Второй конец шланга опустить в емкость с некоторым количеством жидкости.
  3. Попросить помощника нажать на педаль 5-6 раз и зафиксировать ее в нажатом положении.
  4. Ключом «на 10» отвинтить на пол-оборота штуцер и выпустить пузырьки воздуха, после чего закрутить штуцер и повторить процедуру до полного исчезновения воздуха в жидкости.

Во время производства работ важно следить за уровнем жидкости в бачке и своевременно пополнять.

КАК СДЕЛАТЬ РЕМОНТ РАБОЧЕГО ЦИЛИНДРА МУФТЫ КЛАССИЧЕСКОЙ «СЕМЕРКИ»?

В определенных случаях автолюбители предпочитают самостоятельно приобретать не только комплект для ремонта муфты, но и запчасти для реставрации цилиндра своими силами. Такой вариант позволяет сэкономить некоторую сумму, если следовать следующим пунктам:

  1. Зажать деталь в тиски и открутить пробку в заднее части.
  2. Снять резиновый колпачок.
  3. Демонтировать стопорное кольцо со стороны пробки.
  4. Извлечь внутренние элементы узла.
  5. Ключом «на 10» выкрутить штуцер для прокачки.

Чтобы замена отремонтированного рабочего цилиндра сцепления на ВАЗ 2107 была качественной, нужно:

  1. Осмотреть состояние пружины и сменить при необходимости.
  2. Сменить все резиновые уплотнения.
  3. Осмотреть зеркало узла.
  4. Прочистить штуцер.

Перед сборкой все детали следует смазать тормозной жидкостью. Нельзя пользоваться бензином или дизтопливом, потому что резина потеряет свои качества. Менять прокладку под пробкой только при наличии протечек. Собрав и установив узел, заканчиваем процесс прокачкой системы.

устройство, как снять и установить

Замена рабочего цилиндра сцепления ВАЗ 2107 – ответственная и важная процедура обслуживания отечественной классики. В случае поломки или неисправности узла, многие автовладельцы поводят эту процедуру самостоятельно, однако при этом необходимо, помимо определенного набора инструментов, обладать некоторым ремонтным опытом.

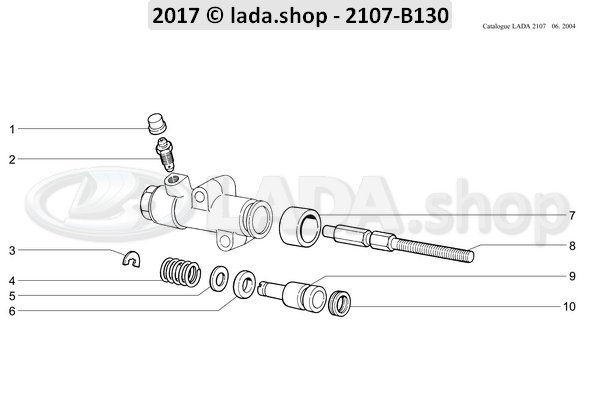

Устройство рабочего цилиндра сцепления ВАЗ 2107-2101

Даная деталь в системе сцепления играет достаточно важную роль, как конечное звено распределения гидравлической нагрузки. В системе сцепления классики от ВАЗ главный цилиндр располагается, соответственно, в подкапотном пространстве возле коробки передач и имеет довольно удобный выход для проведения ремонта рабочего цилиндра сцепления ВАЗ 2106. Деталь состоит из нескольких основных частей, которые в совокупности образуют единый небольшой, но важный агрегат:

  1. Поршень непосредственно служит для выдавливания жидкости, расположенной в главном баке (по обыкновению туда заливается специальная тормозная жидкость). При воздействии на педаль сцепления именно поршень приводит механизм гидравлического давления в действие и с усилием надавливает на вилку в сцеплении.
  2. Корпус – основополагающая деталь, в которую заключен весь механизм. С наружной части в современных вариантах выполняется из прочного пластика. В ранних моделях на старых советских образцах иногда встречается корпус из металла, однако такая конструкция является менее надежной не только в силу возраста, но и из-за вероятности коррозионного воздействия.
  3. Шток – приводится в движение поршнем и выступает в качестве толкателя как при процессе нажатия на педаль, так и после ее отпускания. При нажатии данная деталь выталкивает жидкость в систему, после же закрывает для жидкости корпус.
  4. Защитный колпачок служит для сохранения целостности внутри системы при поступлении жидкости. Иначе его называют просто чехлом, который закрывает детали корпуса от излишнего попадания вещества на механические части агрегата.
  5. Пружина выступает как единое целое совместно с поршнем во время нажатия на педаль газа и фактически «обслуживает» агрегат при возвратном действии. Одной из основных причин поломки системы зачастую выступает именно износ пружины, отчего цилиндр недозакрывается, и жидкость выходит за пределы замкнутого контура.
  6. Клапан для стравливания воздуха, который также служит частой причиной выхода из строя всей детали ввиду своей неработоспособности. Данная деталь предназначена для удаления излишков воздуха в процессе работы поршня. Излишний воздух при наличии в системе и проникновении внутрь жидкости приводит к исчезновению замыкания сцепления, что может привести к аварийной ситуации. Именно клапан служит для удаления образовавшегося воздуха, однако в силу некоторых причин данный агрегат может износиться и выйти из строя. При этом, несмотря на свою простую конструкцию, такая деталь редко поддается ремонту и чаще всего подлежит полной замене не только по причине невозможности самого ремонта, а по большей части из-за невысокой стоимости как полного узла в сборе, так и его отдельных частей.

Принцип работы рабочего цилиндра сцепления ВАЗ 2107-2101

Принцип работы данной детали достаточно прост, однако, несмотря на небольшие габариты, функция выталкивания жидкости в систему очень важна в работе всего сцепления. Принцип работы данного агрегата заключается в кратковременном разъединении коробки передач и самого мотора во время переключения передачи. Во время нажатия на педаль сцепления жидкость поступает в главный цилиндр под воздействием поршня, который также надавливает на вилку сцепления. Она уже в свою очередь воздействует на муфту выбора передачи посредством подшипника, который также надавливает на ведомый диск, разъединяя сцепление.

В последующем при отпускании педали посредством пружины цилиндр приводится в исходное положение, а жидкость попадает обратно в бачок. Муфта также возвращается в исходное положение вне зависимости от того, была ли включена определенная передача или автомобиль находится в нейтральной передаче. Тем самым данная деталь является важным связующим звеном при переключениях и выступает основной частью системы гидравлического привода. К достоинству данной системы как раз относится простота конструкции с наличием небольшого количества механических частей, тем самым процесс трения ограничен и увеличивается общий ресурс. Также стоит отметить простой ремонта и небольшую стоимость запасных частей.

Внимание! Удобное расположение данного блока перед трансмиссией позволяет проводить работы по замене рабочего цилиндра сцепления ВАЗ 2105 или профилактике самостоятельно.

Выбор рабочего цилиндра сцепления на ВАЗ 2107-2101

На отечественном рынке автомобильных деталей присутствует огромное количество деталей и запасных частей к классическим автомобилям семейства ВАЗ. Кроме того, имеется большое количество ремкомплектов рабочего цилиндра сцепления ВАЗ 2101 2107. За десятилетия выпуска данных моделей конструкция не претерпевала значительных изменений, соответственно, детали должны быть отточены и полностью совпадать по всем параметрам. При этом на всех заднеприводных моделях устанавливается фактически один и тот же узел, имеющий схожие характеристики и габариты. Главным критерием при выборе детали на замену рабочего цилиндра сцепления ВАЗ 2101 является фактор качества и надежности выполнения данного агрегата. С учетом большого предложения от различных предприятий, порой никак не связанных с компанией-изготовителем, и различной стоимости качество остается весьма нестабильным.

Оптимальным решением при выборе данной системы является приобретение оригинального ремкомплекта или всего узла в сборе от автопроизводителя. Хотя стоимость такого узла зачастую выше своих сторонних конкурентов, вероятность получить контрафактный продукт все же несоизмеримо ниже, а, учитывая важность агрегата в процессе движения автомобиля, уповать на случай не представляется возможным.

Неисправности рабочего цилиндра сцепления ВАЗ 2107-2101

К самым частым неисправностям системы, которые могут привести к полному выходу из строя всего агрегата целиком, относятся:

  1. Наличие избыточного количества воздуха в системе. Такая ситуация может возникнуть при наличии трещин в резиновых патрубках или уплотнительных соединениях, а также в результате усталости пластика корпуса и наличия микротрещин. В таком случае проводится полная замена вышедшей из строя детали, так как излишний воздух не дает создавать необходимого давления для размыкания подшипника и сцепления, тем самым владелец попросту не сможет корректно включить передачу.
  2. Изнашивание в силу различных причин самих составных частей узла. Так, в результате поломки любой части узла нарушается общий принцип работы, так как, несмотря на простоту конструкции, каждый элемент, выполняя определенную функцию, напрямую влияет на работоспособность системы в целом. В таком случае, помимо простой замены всей системы целиком, может быть рассмотрен вариант с разборкой и устранением конкретной неисправности путем замены определенной составной части в виде детали с помощью ремкомплекта.

Замена рабочего цилиндра сцепления ВАЗ 2107-2101 своими руками

Осуществление самостоятельного ремонта данного привода потребует от владельца не только наличия определенного набора инструментов в виде различных ключей с разными размерами головок и ремкопмлекта, но также определенных ремонтных навыков. Самостоятельный ремонт вполне по силам опытному владельцу ВАЗовской классики. Также владельцу в обязательном порядке потребуется подъемник или мА в гараже, так как деталь расположена в нижней части подкапотного пространства, в непосредственной близости от коробки передач.

Для новичков в большинстве случаев потребуется помощник. Всего встречается два основных вида работы с данной деталью – снятие и монтаж нового устройства в систему, который не потребует дополнительного времени и проведения ремонта родной детали с полным или частичным ее разбором, на что потребуется достаточное количество времени, это напрямую зависит от опытности владельца.

Как снять рабочий цилиндр сцепления ВАЗ 2107-2101

Процедура снятия агрегата в целом проходит в несколько основных этапов:

  1. Необходимо удалить всю жидкость из бака сцепления. Для этого потребуется обычный шприц небольшого объема. Данный бак расположен в верхней части подкапотного пространства. Это необходимо для исключения случаев пролива вещества на владельца или за пределы системы.
  2. После этого необходимо ослабить крепления самого бака и при необходимости демонтировать его. Одновременно с этим следует с помощью ключа с головкой на 13 ослабить резиновый патрубок, ведущий от бака к главному цилиндру, теме самым, освобождая свободный доступ к системе.
  3. После этого также ключом на 13 отсоединить деталь от иных хомутов системы сцепления и открутить при помощи обычной отвертки 2 посадочных крепления, которые удерживают корпус в посадочном месте. После этого деталь можно полностью извлечь.

Ремонт рабочего цилиндра сцепления ВАЗ 2107-2101

Ремонтные работы также проходят в несколько этапов и осуществляются непосредственно после демонтажа самого устройства:

  1. Ключом с головкой на 22 необходимо отвернуть заглушку и снять пыльник вместе со стопорным кольцом.
  2. Затем отодвинуть на весь ход шток рабочего цилиндра сцепления ВАЗ 2106 с последующим извлечением штуцера из посадочного места. Тем самым открывается доступ ко всем внутренним частям устройства.
  3. Данные части находятся внутри корпуса и располагаются в определенной последовательности.

Внимание! Данную последовательность необходимо учитывать при проведении повторной сборки.

Установка рабочего цилиндра сцепления ВАЗ 2107-2101

Обратная установка отремонтированной детали или монтаж нового устройства происходят в обратном порядке:

  1. Узел связки бак и цилиндра необходимо закрепить в штатных местах крепления в подкапотном пространстве с помощью ключей.
  2. После этого необходимо соединить главную деталь с патрубками систем автомобиля, при этом выбрав правильный момент затяжки хомутов.
  3. После этого подключить бак к общей системе гидравлического привода и залить жидкость в соответствии с уровнем.

Советы и рекомендации

В качестве основного совета при выборе данного агрегата следует упомянуть качество материалов при приобретении. На покупаемых деталях в обязательном порядке должны присутствовать маркировки производителя и номера серии и партий. Многие предприятия имеют собственные информационные ресурсы, на которых можно проверить оригинальность детали, просто сверив номера партий и конкретной детали.

Предупреждение! В противном случае контрафактный агрегат обладает нестабильным качеством и может выйти из строя в любой момент.

Также в процессе замены рабочего цилиндра сцепления ВАЗ 2104 необходимо строго соблюдать последовательность действий и точно рассчитывать момент затяжки шлангов и патрубков от бака с жидкостью с основной деталью во избежание растрескивания резины и пластиковых частей корпуса.

Также планово раз в несколько тысяч километров пробега необходимо проводить ревизию всего узла целиком, так как абсолютное большинство автомобилей данных моделей имеют солидные пробеги, вероятность возникновения непредвиденных поломок достаточно высока.

Заключение

В итоге замена рабочего цилиндра сцепления ВАЗ 2107 своими руками вполне возможна и обязательна в случае возникновения потеков, неисправностей, трещин или иных негативных проявлений. Своевременное устранение данной неполадки убережет водителя от попадания в аварийную ситуацию в будущем. А профилактика системы методом простого периодического осмотра позволит выявить неисправность на ранних стадиях.

Замена главного цилиндра сцепления ВАЗ 2107-2101: устройство, неисправности

Замена главного цилиндра сцепления ВАЗ 2107 – процедура устранения дефектов в одном из элементов сцепления классических заднеприводных моделей от АвтоВАЗа. Этот процесс напрямую влияет на безопасность вождения, так как от исправности детали зависит корректность работы всего сцепления.

Устройство главного цилиндра сцепления ВАЗ 2107-2101

По своему назначению данная деталь выполняет функцию передачи давления от педали в систему распределения сцепления, а затем и тормозной жидкости в рабочий цилиндр. Тем самым достигается рабочее давление в системе, что в свою очередь позволяет переключать передачи. Данный функционал предполагает бесперебойную и постоянную работу всех элементов, так как конструкция устройства достаточно проста. По своей надежности, при условии эксплуатации автомобиля в нормальных условиях, считается довольно неплохой. Однако со временем при наличии больших пробегов в системе могут возникнуть неисправности, которые приводят к поломкам. Неисправности ведут к отказу сцепления, что может создать аварийную ситуацию на дороге. За время производства заднеприводных моделей конструкция данной детали оставалась практически неизменной

Однако узел подлежит не только ремонтным работам, его достаточно легко заменить собственноручно. При этом устройство детали также считается простым, в сравнении с современными иностранными аналогами:

  1. Поршень – один из главных элементов во всей системе. Именно посредством давления на поршень рабочая жидкость попадает в систему и выполняет свою функцию. Расположен, как и все элементы, в корпусе устройства.
  2. Шток – металлическая часть, которая соединяется одной стороной с системой педали сцепления, второй частью при выжимании этой педали надавливает на поршень, образуя избыточное давление в системе.
  3. Уплотнительное кольцо и прокладки служат для герметизации системы, недопущения выхода жидкости за пределы корпуса. Данные элементы зачастую выходят из строя первыми в силу естественного износа, а также в результате механических повреждений при нарушении стандартного давления в системе.
  4. Перепускное отверстие также служит для герметизации системы во время отключенного сцепления. После нажатия педали в нем создается давление, оно открывается и происходит нажим штока на поршень
  5. Металлический корпус, вид которого остается неизменным на всех классических моделях. Внутри него находятся все механические части агрегата.

Все эти элементы в сочетании образуют единый агрегат. Завод-изготовитель не устанавливает определенный ресурс для детали, так как во многом надежность определяет не только качество сборки, но и иные компоненты системы, с которыми цилиндр взаимодействует, а также условия эксплуатации автомобиля. При правильном использовании машины в нормальных температурных условиях, без высоких нагрузок на системы агрегат вполне способен отходить и более 200 тысяч километров. Однако, учитывая большой возраст моделей, так как выпуск последней классики прекратился в 2011 году, средние пробеги давно перевалили за 200 тысяч километров. Соответственно, у большинства машин вполне могут возникнуть проблемы в силу естественного износа элементов.

Принцип работы главного цилиндра сцепления ВАЗ 2107-2101

Принцип работы данного агрегата заключается в увеличении и нагнетании гидравлического давления в системе сцепления после нажатия педали в салоне. После данного нажатия шток, который одним концом прикреплен к педали сцепления, а другим концом к главному цилиндру сцепления ВАЗ 2104, надавливает на поршень агрегата. Он в свою очередь высвобождается из перепускного отверстия и по подающейся жидкости создает гидравлическое давление, которое перераспределяется затем в рабочий цилиндр.

Перепускной клапан, выходя из системы, обеспечивает подачу вещества внутрь корпуса, а поршень под воздействием давления штока и с помощью пружины обеспечивает перемещение вещества в следующую камеру вплоть до основной системы. После попадания в рабочий цилиндр вещество пойдет к рабочей вилке и далее под воздействием муфты на подшипник сцепления. После отпускания педали сцепления, соответственно, пропадает давление на поршень, который возвращается в свое исходное положение, как и шток, перепускной клапан перекрывается, а пружина перестает воздействовать на поршень. Подача тормозной жидкости прекращается до следующего нажатия на педаль.

Соответственно, главный цилиндр сцепления ваз 2101 2107 является важной составляющей всей системы сцепления и первой деталью, которая непосредственно воздействует на контроль гидравлического давления.

Неисправности главного цилиндра сцепления ВАЗ 2107-2101

Перечень поломок и признаков неисправностей главного цилиндра сцепления ВАЗ 2107 достаточно широк и может быть вызван как элементарным старением и естественным износом материалов, так и некачественным изделием, которое было установлено в результате прошлых ремонтных работ. Также нередки случаи механического повреждения корпуса и внутренних частей, которые приводят к рассинхронизации всей работы устройства. К типичным поломкам, которые выводят всю систему сцепления из строя, относятся:

  1. Повреждения корпуса изделия в результате механического воздействия или износа металла из-за старения. В случае разгерметизации корпуса при нажатии педали сцепления жидкость под давлением попадает не только в систему, но и за ее пределы, напрямую в подкапотное пространство. Впоследствии это приводит к уменьшению общего уровня и выходу системы из строя. Для недопущения таких серьезных поломок необходимо раз в несколько тысяч километров пробега осматривать корпус на предмет течей или запотевания. В случае обнаружения таковых проводить своевременную замену вышедшей из строя детали.
  2. Выход из строя поршня – его заклинивание. Данная поломка возникает в результате механического чрезмерного воздействия штока, в результате ударных скачкообразных нагрузок или в силу естественного износа. При профилактическом осмотре детали невозможно определить состояние поршня, так как он заключен в корпус. Однако признаками неисправности также могут выступать течи в корпусе, недовключенное сцепление или самопроизвольный переход на иную передачу.
  3. Нередки неисправности перепускного клапана, которые могут привести к большим поломкам внутри всего сцепления. В этом случае жидкость фактически перестает поступать в систему и, соответственно, ни главный, ни рабочий цилиндры не могут создать соответствующего гидравлического давления, которое необходимо для перемещения маховиков. Фактически, это приводит к невозможности переключить передачу. Такая поломка также диагностируется только при разборе элементе и устраняется заменой клапана.
  4. Выход из строя прокладок сулит появление в будущем течи корпуса с проблемами в виде потери жидкости и разрушения частей корпуса. Соответственно, такую неисправность также можно обнаружить лишь при демонтаже и разборке всего устройства целиком.

Несмотря на скрытый характер большинства неисправностей, владелец обязан проверять состояние всей системы сцепления раз в несколько тысяч километров. Для этого не потребуется проводить демонтаж частей и или поднимать автомобиль – достаточно лишь визуального осмотра. А так как проблемы со сцеплением могут быть вызваны и иными повреждениями отдельных частей, ремонтные работы в некоторых случаях могут не дать желаемого результата.

Замена главного цилиндра сцепления ВАЗ 2107-2101 своими руками

Замена главного цилиндра сцепления ВАЗ 2106 проводится в несколько этапов с использованием ключей с набором различных головок, отверток, как крестовых, так и плоских, нового масляного вещества, тары для слива отработанного материала, а также новых металлических хомутов. Стадии замены на новую деталь:

  1. В подкапотном пространстве с помощью ключей на 12 и 14 необходимо демонтировать бак с жидкостью для сцепления, а также демонтировать хомуты, которые соединяют корпус остальной частью сцепления со стороны педали и главного диска.
  2. После этого следует снять с посадочного места сам главный цилиндр, который закреплен несколькими болтами на 12.

Предупреждение! Сборку необходимо проводить в строго обратном порядке во избежание нарушений целостности системы.

Ремонт главного цилиндра сцепления ВАЗ 2107-2101

Ремонтные работы с «родным» агрегатом проводятся после его демонтажа. Так, для замены определенной части в обязательном порядке потребуется разборка корпуса, которая производится с помощью отвертки и молотка. После этого деталь необходимо разложить на составные части и провести ремонт главного цилиндра сцепления ваз 2106, который заключается либо в замене вышедшего из строя элемента, либо в починке старого узла. При этом после обратной сборки в обязательном порядке необходимо проверить работоспособность всей системы путем пропускания через агрегаты корпуса новой жидкости. И только после проверки устанавливать в подкапотное пространство.

Советы и рекомендации

Владельцы при приобретении новой детали должны помнить о качестве агрегата, так как нередки случаи, когда дешевое изделие страдает малым ресурсом. На рынке присутствует множество подделок главного цилиндра сцепления ВАЗ 2104, которые отличаются низким качеством изготовления, а также малым ресурсом. Оптимальным решением является приобретение деталей от завода производителя, который в своем производстве соблюдает жесткие стандарты и нормы ГОСТ. При этом по идентификационному номеру всегда присутствует возможность определить номер партии в случае заводского брака.

Также при выборе новой детали владельцам необходимо обращать особое внимание на качество изготовления. В части подвижных частей должны отсутствовать люфты, детали должны сохранять оптимальную подвижность. Недопустимо присутствие трещин, пятен неопределенной жидкости, а также заусенцев на корпусе. Также корпус, как и остальные, части в обязательном порядке должен быть пронумерован штатным клеймом завода производителя.

В процессе ремонта необходимо постоянно держать под рукой сливную тару для отработанной тормозной жидкости. Также перед ремонтом необходимо приобрести порядка литра такого вещества для восполнения потерь от вскрытия системы. Также необходимо помнить, что сборка системы после ремонта должна производиться в строго обратном порядке. В противном случае возможны проявления новых неисправностей. При этом в процессе сборки все детали также должны плотно прилегать друг к другу, во избежание проявления поломок в будущем.

Заключение

В итоге замена главного цилиндра сцепления ВАЗ 2107 представляется технологически несложной, но в то же время важной процедурой по поддержанию всей системы в надлежащем состоянии. При этом такой вид работы не потребует от владельца большого опыта в области ремонтных работ, а также специального инструмента или помощников.

Цилиндр сцепления рабочий "ВАЗ" ВАЗ Лада 2101-07 без шланга 21011602510 Автоваз

Уровень цен: ОПТ

Выбрать пункт выдачи заказов на карте

Запрошенный номер

Производитель и номер

Описание

Наличие

Срок

Цена

Цилиндр сцепления раб. ВАЗ-2101-07 ПТИМАШ

3 шт.

410 ₽

ЦИЛИНДР СЦЕПЛЕНИЯ РАБОЧИЙ 2101-1602510 ОАО АВТОВАЗ

1 шт.

512 ₽

Еще 10 предложений из 15

от 1 дн

от 548 ₽

Аналоги для номера

Производитель и номер

Описание

Наличие

Срок

Цена

На нашем складе

Ремкомплект рабочего цилиндра сцепления

10 шт.

75 ₽

Ремкомплект рабочего цилиндра сцепления

10 шт.

78 ₽

РемКОМПЛЕКТ цилиндра сцепления

1 шт.

78 ₽

Еще 10 предложений из 75

от 0 дн

от 67 ₽

На нашем складе

Цилиндр сцепления раб.

1 шт.

380 ₽

P1944C3_цилиндр сцепления рабочий!\ ВАЗ 2101-2107/2121/2129/2130/2131

1 шт.

396 ₽

Другие предложения

Цилиндр сцепления рабочий LADA 1200-1500 (1973-1984)

1 шт.

332 ₽

Еще 10 предложений из 276

от 0 дн

от 333 ₽

Цилиндр рабочий сцепления 2101 FENOX

902 шт.

318 ₽

Цилиндр рабочий сцепления 2101 FENOX

50 шт.

350 ₽

Цилиндр рабочий сцепления 2101 FENOX

902 шт.

375 ₽

Еще 7 предложений

от 2 дн

от 378 ₽

Цилиндр сцепления рабочий ВАЗ 2101-07 (Фенокс) Р19

1 шт.

344 ₽

Цилиндр сцепления рабочий ВАЗ 2101-07 (Фенокс) Р1944

7 шт.

346 ₽

На нашем складе

РЦС /2101-07/ "Оригинал"

30 шт.

413 ₽

Цилиндр сцепления рабочий 2101-07 БелМаг Оригинал BM4164

124 шт.

489 ₽

Другие предложения

Цилиндр сцепления рабочий ВАЗ 2101-07 БелМаг BM.4164

82 шт.

373 ₽

Еще 10 предложений из 47

от 0 дн

от 376 ₽

Цилиндр сцепления рабочий ВАЗ-2101-07,2121,21213 (БМ 4164)

1 шт.

423 ₽

Цилиндр сцепления рабочий 2101-07 БелМаг Оригинал BM4164

14 шт.

441 ₽

Цилиндр сцепления рабочий ВАЗ-2101-07,2121,21213 (БМ 4164)

1 шт.

569 ₽

На нашем складе

Цилиндр сцепления рабочий

8 шт.

428 ₽

Цилиндр сцепления рабочий

1 шт.

443 ₽

Другие предложения

Цилиндр сцепления рабочий 2101-07,2121 "Pilenga"

3 шт.

374 ₽

Еще 10 предложений из 96

от 0 дн

от 386 ₽

На нашем складе

Цилиндр сцепления рабочий 2101 "БЗАК"

48 шт.

442 ₽

Другие предложения

Рабочий цилиндр сцепления 2101

2 шт.

396 ₽

Рабочий цилиндр сцепления 2101

4 шт.

399 ₽

Еще 10 предложений из 15

от 2 дн

от 410 ₽

На нашем складе

Цилиндр сцепления рабочий

9 шт.

459 ₽

Цилиндр раб. сцеп. для а/м Лада 2101 (CF 902)

180 шт.

534 ₽

Другие предложения

Цилиндр сцепления рабочий

9 шт.

425 ₽

Еще 10 предложений из 266

от 0 дн

от 434 ₽

На нашем складе

Цилиндр сцепления рабочий 2101-07,2121,21213 (ОАО "АВТОВАЗ") фирм.упак.

468 шт.

522 ₽

Цилиндр сцепления рабочий 2101-07 АвтоВАЗ

135 шт.

600 ₽

Другие предложения

Рабочий цилиндр сцепления ВАЗ 2101 ВИС 21010-1602510-00

2 шт.

473 ₽

Еще 10 предложений из 175

от 0 дн

от 474 ₽

На нашем складе

Цилиндр сцепления рабочий LADA 2101-07/NIVA 1.2>1.9D 70>

1 шт.

541 ₽

Цилиндр сцепл. рабочий

670 ₽

Другие предложения

Цилиндр сцепления рабочий LADA 2101-07/NIVA 1.2>1.9D 70>

1 шт.

501 ₽

Еще 10 предложений из 73

от 0 дн

от 509 ₽

На нашем складе

6283 600 109_цилиндр сцепления рабочий!\ Lada 2101-2106/Niva/Nova 70>

2 шт.

1 068 ₽

Другие предложения

6283 600 109_цилиндр сцепления рабочий!\ Lada 2101-2106/Niva/Nova 70>

2 шт.

989 ₽

6283 600 109_цилиндр сцепления рабочий!\ Lada 2101-2106/Niva/Nova 70>

3 шт.

1 008 ₽

Еще 10 предложений из 30

от 0 дн

от 1 015 ₽

Ремкомплект раб. цил. сцепления 2101

2 шт.

18 ₽

Разборка и сборка главного и рабочего цилиндров сцепления Ваз 2107, Ваз 2105, Ваз 2104

Поиск и устранение неисправностей в приводе сцепления лада 2105, замена сальников в главном рабочем цилиндре, регулировка сцепления лада 2107, прокачка сцепления автомобиля своими руками ваз 2104, ваз 2105, ваз 2107. Раздел по ремонту трансмиссии лада 2104 и заднего моста. Ремонт кардана, сцепления лада 2105. Дифференциал лада 2107.

Детали главного цилиндра сцепления ваз 2107: 1 — корпус; 2 — стопорная шайба; 3 — штуцер; 4 — прокладка; 5 — колпачок; 6 — стопорное кольцо; 7 — поршень толкателя; 8 — уплотнительное кольцо; 9 — поршень главного цилиндра; 10 — пружина

Главный цилиндр. Снимите защитный резиновый колпачок 5 корпуса цилиндра ваз 2104, ваз 2105, ваз 2107 и стопорное кольцо 6. Это позволит вынуть из корпуса поршень 7, уплотнительное кольцо 8, плавающий поршень 9 с уплотнительным кольцом и возвратную пружину 10 поршня.
Зеркало цилиндра и наружная поверхность поршня не должны иметь повреждений и рисок. Внутренний диаметр главного цилиндра должен быть 19,05+0,025–0,015 мм.
Проверьте состояние возвратной пружины поршня и замените ее, если она потеряла упругость.
Замените уплотнительные кольца. Проверьте защитный колпачок на заднем конце цилиндра и, если колпачок поврежден, замените его новым. Перед сборкой аккуратно очистите и промойте детали тормозной жидкостью. Не допускайте попадания на детали минерального масла, бензина, керосина или дизельного топлива, так как от этих веществ разбухают резиновые уплотнения.
После проверки всех деталей соберите главный цилиндр сцепления ваз 2107, ваз 2105, ваз 2104 в порядке, обратном разборке; причем все части цилиндра смазывайте тормозной жидкостью или жидкостью для консервации НГ-213.

Детали цилиндра привода выключения сцепления ваз 2104, ваз 2105, ваз 2107 (рабочего цилиндра): 1 — корпус; 2 — штуцер; 3 — колпачок; 4 — толкатель; 5 — уплотнительное кольцо; 6 — поршень; 7 —уплотнительное кольцо; 8 — тарелка; 9 — пружина; 10 — шайба; 11 — стопорное кольцо

Рабочий цилиндр ваз 2104, ваз 2105, ваз 2107. Снимите защитный резиновый колпачок 3 вместе с толкателем 4, выньте поршень и разберите его, предварительно сняв стопорное кольцо 11.
После разборки аккуратно промойте и проверьте все части, как это указано для главного цилиндра. Не допускается установка деформированного толкателя.
После проверки приступите к сборке (порядок обратный разборке), смазывайте детали жидкостью для гидропривода лада классика.

Ваз 2107: ремонт сцепления своими руками

И снова ремонтируем ВАЗ 2107

Проблемы со сцеплением? Оно не полностью включается, педаль сцепления «мягкая» или вообще проваливается?
Все это скажет нам о том, что пришло время ремонта сцепления – главного и рабочего цилиндров!О том, как это делается и пойдет речь в данной статье.
Здесь вас ждут: инструкция по ремонту сцепления на ВАЗ автомобиле 2107, полезное видео, советы и особенности данного вида работ. Тут вы найдете информацию о том, как менять цилиндры, ремонтировать и прокачивать их.

Процесс работы

Это:

  • Подготовка к ремонту сцепления
  • Замена сцепления
  1. Замена главного цилиндра сцепления
  2. Замена рабочего цилиндра сцепления
  1. Главный цилиндр
  2. Рабочий цилиндр
  • Прокачка сцепления на ВАЗ 2107

Подготовка к ремонту сцепления

Что же необходимо заготовить для того, чтобы отремонтировать сцепление своими руками:

  • Набор ключей
  • Отвертка (желательно тонкая)
  • Специальные пассатижи-съемники
  • WD-40 или аналогичное средство для удаления ржавчины
  • Нож
  • Тормозная жидкость
  • Шланг для прокачки
  • Емкость для прокачки
  • Шприц

Вот, пожалуй, и все, что необходимо.

Разжимные пассатижи (щипцы для стопорных колец)

Замена сцепления

Часто владельцы автомобилей предпочитают просто заменить детали сцепления, так как цена на них небольшая, да и время можно значительно сэкономить. Поэтому сначала можно рассмотреть процесс замены деталей сцепления.

Замена главного цилиндра сцепления

Итак:

  • Для начала необходимо слить жидкость из бачка сцепления. Это можно сделать при помощи шприца – выбрать жидкость и перелить в другую емкость.
  • Также можно снять шланг со штуцера главного цилиндра и вставить его в ту же емкость. Слегка разогните хомут на штуцере, чтобы было легче снять шланг.
    Как вам удобнее, так и поступайте.
  • После этого нужно открутить штуцер трубопровода, который подходит к рабочему цилиндру сцепления.
  • Затем забрызгайте средством WD-40 или аналогом две шпильки, на которых крепится главный цилиндр сцепления к кузову автомобиля, чтобы не сломать их, откручивая гайки.
  • Возьмите ключ на 13 либо же головку с удлинителями (как удобнее) и открутите поочередно две гайки крепления.

Снятие гаек крепления главного тормозного цилиндра ВАЗ 2107

  • Снимите главный цилиндр сцепления.

Готово! Снятие завершено.
Теперь установим новый цилиндр:

Совет! Перед установкой нового главного цилиндра обратите внимание на состояние гибкого шланга бачка сцепления.
Часто бывает так, что он трескается на конце. Вариантов два – либо заменить шланг, либо обрезать его (если позволяет длина).

  • Для начала требуется попасть штоком привода от педали сцепления в отверстие нового главного цилиндра. Для удобства попросите друга чуть наддать на педаль сцепления.
  • После чего установите главный цилиндр сцепления на шпильки крепления.
  • Закрутите гайки крепления ключом на 13 или головкой с удлинителями.
  • Ключом на 10 подключите трубопровод от рабочего цилиндра сцепления.
  • Наденьте гибкий шланг бачка сцепления.
  • Наполните бачок тормозной жидкостью до горловины.

Главный цилиндр поменяли.

Замена рабочего цилиндра сцепления

Рабочий цилиндр сцепления на ВАЗ 2107

Теперь будем менять рабочий цилиндр сцепления на автомобиле ВАЗ 2107:

Совет! При откручивании и закручивании болтов крепления рабочего цилиндра будьте осторожны, чтобы не сорвать резьбу в корпусе КПП.

  • Снимите пружину с рабочего цилиндра.
  • Далее нужно открутить трубку, которая соединяет главный и рабочий цилиндры, ключом на 10. С нее потечет тормозная жидкость – наденьте на конец трубки колпачок, который находится на прокачном штуцере рабочего цилиндра.
  • Открутите два болта крепления рабочего цилиндра при помощи ключа на 13 и снимите их вместе с пластиной.
  • Извлеките рабочий цилиндра.

Сняли.
Теперь будем ставить новый рабочий цилиндр сцепления на ВАЗ 2107:

  • Для начала выкрутите регулировочные гайки примерно так же, как они были выставлены на старом цилиндре. Это поможет либо вообще избежать регулировки сцепления, либо сократить ее до минимума.

Регулировка сцепления ВАЗ 2107

  • Затем вставьте шток-толкатель рабочего цилиндра в вилку коробки передач.
  • Закрутите два болта вместе с пластиной. Как показывает практика, удобнее всего сначала верхний болт наживить, а затем нижний.
  • Подключите трубку подачи жидкости. Закрутите ее в цилиндр ключом на 10.
  • Оденьте обратно пружину.

После замены рабочего цилиндра, его необходимо прокачать.
Если была осуществлена замена и главного, и рабочего цилиндров сцепления одновременно, то читайте способ прокачки ниже:

  • Открутите прокачной штуцер на 1 оборот.
  • Дождитесь момента, пока из него потечет жидкость вместе с пузырьками воздуха.
  • Когда пузырьки воздуха выйдут, закрутите штуцер до упора.
  • Наденьте колпачок.
  • Прокачка закончена!

Ремонт сцепления

Теперь рассмотрим другой вариант – использование ремонтного комплекта для цилиндров сцепления – главного и рабочего.

Главный цилиндр

Итак, главный цилиндр мы сняли и теперь приступаем к его разборке.

ВАЗ 2107 ремонт главного цилиндра сцепления

Итак:

  • Начинаем со снятия штуцера. При помощи отвертки необходимо извлечь стопорное кольцо.
  • После чего можно легко вынуть штуцер с прокладкой.
  • Теперь снимаем резиновый пыльник (защитный колпачок), просто поддев отверткой или другом удобным предметом.
  • Теперь при помощи ключа на 22 с другой стороны необходимо открутить пробку главного цилиндра сцепления ВАЗ 2107.
  • Со стороны пыльника нужно снять также стопорное кольцо.
    Это можно сделать при помощи двух отверток, или специальными пассатижами. Удобнее разжимными пассатижами.
  • Теперь с легкостью можно извлечь все внутренности цилиндра.

Теперь о поврежденных частях и их замене:

Главный цилиндр сцепления ВАЗ 2107 в разобранном виде

  • Следует заменить все резиновые уплотнения. 2 резиновых кольца – на поршне и штоке-толкателе, одно на штуцере, а также заменяем при необходимости защитный колпачок.
  • При необходимости следует заменить пружину. Если она деформирована или повреждена.
  • Также обратите внимание на внутреннее зеркало цилиндра. Оно не должно иметь задиров и сколов.
  • Если повреждены поршень, искривлен толкатель, то цилиндр лучше заменить на новый.

Сборка:

  • При сборке все детали очень тщательно следует вымыть.

Обратите внимание!
Ни в коем случае не мойте детали в бензине или масле и не допускайте попадание этих жидкостей внутрь цилиндра. Смазка осуществляется только тормозной жидкостью!

  • Все стопорные кольца поставить обратно.
  • Пробку главного цилиндра сцепления плотно затянуть!

Затем установить цилиндра обратно на автомобиль. Вот таким образом делается на автомобиле ВАЗ 2107 ремонт главного цилиндра сцепления.

Рабочий цилиндр

ВАЗ 2107 ремонт рабочего цилиндра сцепления

Итак:

  • Зажмите рабочий цилиндр сцепления ВАЗ 2107 в тиски и открутите заднюю пробку.
  • Снимите защитный резиновый колпачок.
  • Снимите со стороны пробки стопорное кольцо и извлеките все внутренние детали рабочего цилиндра.
  • Ключом на 10 выкрутите прокачной штуцер.

О деталях:

  • Проверьте состояние пружины.
  • Замените все резиновые уплотнения рабочего цилиндра ВАЗ 2107.
  • Проконтролируйте состояние зеркала рабочего цилиндра.
  • Протрите внутри при необходимости чистой тряпкой.
  • Прочистите прокачной штуцер. Если на нем «слизаны» грани – замените его.

Сборка:

  • Все детали вымойте в тормозной жидкости.
  • Смазывайте каждую деталь тормозной жидкостью при сборке.
  • Соберите все детали в обратном порядке.
  • Установите стопорное кольцо, защитный колпачок и пробку.

Установите рабочий цилиндр сцепления ВАЗ 2107 на автомобиль (см. выше).

Прокачка сцепления на ВАЗ 2107

Для работоспособности сцепления очень важно, чтобы внутри системы не было воздуха. Для этого следует прокачать сцепления.
Это делается по принципу прокачки тормозов. Потребуется два человека.
Итак:

  • Налейте в бачок сцепления тормозную жидкость.
  • Оденьте на прокачной штуцер рабочего цилиндра шланг, подходящий по диаметру. Второй конец опустите в бутылку (или другую емкость) с тормозной жидкостью.

Важно! Второй конец прокачного шланга должен все время находится ниже уровня жидкости в емкости.

  • Открутите прокачной штуцер примерно на пол-оборота.
  • Второй человек в это время по команде первого нажимает и отпускает педаль сцепления.
  • Последний шаг повторять до тех пор, пока не выйдет весь воздух из системы и не будет идти только тормозная жидкость без пузырьков.

Важно! Поддерживайте уровень тормозной жидкости в расширительном бачке!

  • Далее необходимо нажать на педаль сцепления и, не отпуская ее, закрутить прокачной штуцер.
  • Наденьте на него колпачок.

Таким образом мы с вами прокачали сцепление и закончили ремонт сцепления ВАЗ 2107.
В приложенных фото наглядно показаны некоторые детали процесса. Очень надеемся, что данная статья вам помогла отремонтировать сцепления на ВАЗ 2107 своими руками!

Ремонт и замена главного тормозного цилиндра ВАЗ-2107

Требуется главный тормозной цилиндр ВАЗ-2107 для создания давления в системе, чтобы колодки зажали диски и автомобиль остановился. За состоянием этого механизма следует внимательно следить, так как от него зависит не только удобство использования автомобиля, но и безопасность водителя и пассажиров. Если вы вдруг заметили обрыв тормозной системы, нужно как можно скорее ее устранить.

Основные поломки ГТЦ

В главном тормозном цилиндре ВАЗ-2107 постоянно находится жидкость, которая при поломке может вытечь.Всего две неисправности - это истечение жидкости из ГТЦ, а также значительное падение КПД тормозной системы. Обычно все поломки устраняются ремонтом (заменой) главного цилиндра и прокачкой системы.

Для ремонта цилиндра необходимо заменить все его компоненты: пыльники, манжеты, при необходимости поршни. Но иногда ремонт проводить нецелесообразно, поэтому лучше полностью заменить механизм. Если на внутренних стенках цилиндра будет проводиться значительная работа, это приведет к потере герметичности даже при установке новых уплотнительных колец.

Инструменты для ремонта

Для ремонта главного тормозного цилиндра на ВАЗ-2107 необходимо подготовить такие инструменты как:

  1. Ключи на «10» и «13». Желательно, чтобы было и кольцо, и рожковое дерево.
  2. Ключ обжимной для тормозных трубок.
  3. Плоская отвертка.
  4. Емкость для сбора жидкости.

Находится в моторном отсеке под капотом, непосредственно на усилителе вакуума.

Разборка главного цилиндра

Перед разборкой необходимо слить расширительный бачок и снять патрубки.Далее нужно сделать следующее:

  1. Специальным ключом на «10» ослабить все трубки.
  2. Выкручиваем всю трубку обычным ключом на «10». Желательно внизу положить тряпку, чтобы тормозная жидкость не попала на элементы кузова.
  3. После отключения ГТЦ от системы необходимо открутить гайки, которыми крепеж крепится к корпусу вакуумного усилителя.

На этом демонтаж закончен. Тормозной цилиндр необходимо заменять в обратном порядке.Но если есть возможность сделать ремонт, разберите цилиндр.

Как разобрать ГТЦ?

Точный ответ на вопрос, можно ли производить ремонт, можно дать только после того, как вы разберете главный тормозной цилиндр ВАЗ-2107. Для этого достаточно произвести несложные манипуляции:

  1. Откручиваем первый стопорный винт и снимаем поршень с пружиной.
  2. Выкрутите второй стопорный винт, отверстие нужно закрыть пальцем, так как поршень может выскочить.

Если вдруг заклинило поршень, его необходимо выбить - для этого небольшой деревянной планкой постучать по корпусу главного цилиндра. Обязательно осмотрите:

  1. На внутренней поверхности зеркала не должно быть царапин, раковин, других повреждений.
  2. В отверстиях для стопорных винтов резьба должна быть цельной.
  3. В цилиндре не должно быть отверстия в форме эллипса.

В случае отсутствия повреждений можно произвести ремонт.Для этого воспользуйтесь специальным комплектом для тормозного цилиндра. Цена его намного ниже, чем у механизма в коллекции - порядка 80-100 рублей в зависимости от производителя. Стоимость нового ГТЦ не менее 700 рублей.

Необходимо снять все уплотнительные кольца, протереть детали - корпус, пружины и поршни. После этого надеть манжеты и собрать главный тормозной цилиндр ВАЗ-2107. Производится в обратном порядке, затягивать трубку нужно с большим усилием, но без фанатизма. После заливки жидкости выполните прокачку и проверку на герметичность.Если есть, то нужно подтянуть фурнитуру. Если жидкость вытекает из-под отверстия около вакуума, баллон необходимо полностью заменить.

p >>

Что входит в сцепление ВАЗ 2107 и порядок замены

В этой статье мы рассмотрим муфту ВАЗ 2107, ее основные узлы и порядок замены на автомобиле. Также следует отметить, что этот узел конструктивно аналогичен тому, который используется на «копейках», «шестерках», иными словами, на всей классической серии заднеприводных автомобилей ВАЗ.И процедура замены, ремонта аналогична. Разницу можно наблюдать только в снятии рычага переключения передач при разборке коробки передач. А именно - в удалении элементов «бороды».

Главные блоки сцепления

Двумя основными силовыми агрегатами автомобиля являются двигатель и коробка передач. Между ними несколько элементов: маховик, диск, втулка, прижимной подшипник, корзина. Сцепление ВАЗ 2107 состоит именно из этих деталей. Они позволяют во время движения отсоединить первичный вал двигателя от коробки передач.Это осуществляется с помощью гидравлического привода, расположенного снаружи.

А теперь немного о том, как все работает. Допустим, вам нужно переключить скорость. Для этого вы нажимаете педаль сцепления. При этом вилка с выжимным подшипником воздействует на лепестки корзины. В результате между поверхностью диска и корзиной образуется небольшой зазор. Следовательно, валы коробки и мотора разъединяются, начинают вращаться независимо друг от друга. Именно в этот момент можно проводить переключение передач, коробка максимально разгружена.

Привод сцепления

Можно даже провести аналогию с тормозной системой. Сцепление ВАЗ 2107 содержит рабочий цилиндр и главный. Первый крепится на картере сцепления и крепится к нему двумя болтами. Второй прямо напротив педали привода. От него идут два шланга - на расширительный бачок и на рабочий цилиндр. С помощью расширительного бачка поддерживается постоянный уровень жидкости. Опять же аналогия с тормозной системой.

Даже по конструкции оба цилиндра очень похожи на ГТЗ.Однако функции немного отличаются. На более современных автомобилях вместо баллонной системы используется трос. Это вызвано двумя причинами - дешевле и проще. Если сравнивать стоимость кабеля и баллона, то она более чем в два раза ниже. Поэтому обслуживание ВАЗ 2107 оказывается довольно дорогим. Цена цилиндра не менее 500 рублей. Правда, надежность у него довольно высока.

Как снять коробку передач?

Если чувствуется, что у вас начинает работать неправильное сцепление, появляется посторонний шум, ведет, при резком нажатии педали акселератора происходит прирост скорости, но скорость не меняется, это говорит о необходимости замены.Сцепление ВАЗ 2107, как и любой другой машины, меняется только после полного снятия коробки. Для этого необходимо провести ряд мероприятий. Ремонт лучше производить на автомобиле, установленном на яме или подъемнике.

Первая работа проделана сверху - снята клемма с аккумулятора, разобран рычаг переключения скоростей, отсоединены провода массы, стартера, штанов. Стоит отметить, что необходимо приобрести новую прокладку и гайки под штаны. Затем проводят работу снизу - карданный вал откручивается, гайки крепления подушки к корпусу откручиваются, рабочий цилиндр сцепления снимается.Отсоедините привод спидометра и разъем сигнала заднего хода. После этого необходимо будет открутить четыре болта, которыми трансмиссия крепится к блоку двигателя. Учтите, что под ящик необходимо установить опору, чтобы она не упала в момент снятия.

Порядок замены сцепления

Сцепление ВАЗ 2107 меняется, цена комплекта которого около 2000 рублей, недолго. Большую часть времени занимает снятие и установка коробки передач.При снятии коробки передач старайтесь не повредить корзину сцепления. Ведь он меняется гораздо реже, чем диск и подшипник. Но в любом случае нужно будет поставить новые болты. Дело в том, что при работе над резьбой на старых слегка деформированных, возможно, что они не смогут обеспечить надежное соединение.

Как при снятии корзины, так и при ее установке необходимо прикрутить / открутить болты по диагонали. Это обеспечит равномерную затяжку. Не забудьте поменять выжимной подшипник и внимательно осмотреть состояние вилки.Если есть дефекты, замените. Также не обделите себя вниманием и короной маховика. Если зубы стерты, то надо будет либо перевернуть, либо поставить новый. Установка корзины и диска должна производиться только после совмещения с помощью трубки (или сегмента первичного вала коробки передач).

Регулировка и прокачка системы

После замены сцепления и сборки проведите регулировку. Без этой процедуры не будет работать должным образом сцепление ВАЗ 2107.Рабочий цилиндр нужно немного отрегулировать. На штоке есть регулировочная гайка, которую нужно закручивать или откручивать для достижения максимальной эффективности. Если прокачка необходима, то заполните расширительный бачок тормозной жидкостью. Помощник выжимает педаль сцепления, и в этот момент вы включаете воздушную заслонку и выпускаете воздух из системы. Все делается так же, как и прокачка тормозов, только намного быстрее.

Заключение

Вот и все, что можно сказать о том, как производится замена.Сцепка ВАЗ 2107 после этой процедуры будет работать стабильно и без сбоев. Не забудьте после сборки поставить все заглушки на свои места. В частности, разъем для подключения реверсивного сигнала. При необходимости замените трос привода спидометра.

p >>

Как устроен рабочий цилиндр сцепления?

Сцепление - механизм, служащий для соединения силового агрегата с коробкой передач и ее последующего отсоединения. Если это устройство выйдет из строя, нормальное движение автомобиля будет уже невозможно.В основном исправность и рабочее состояние этого механизма зависит от привода. Последний обеспечивает нормальное функционирование системы сцепления, а именно дистанционно воздействует на корзину (нажимной диск) путем нажатия соответствующей педали в автомобиле. В состав этого устройства входит рабочий цилиндр сцепления, который также является важной деталью в работе привода. И сегодня мы поговорим об этом подробнее.

На данный момент существует несколько типов приводов:

Первый привод чаще всего используется на автомобилях.Его отличительная черта - простота конструкции и невысокая стоимость обслуживания. Рабочий цилиндр сцепления в него не входит. Механический привод имеет в своем распоряжении всего 4 устройства: педаль сцепления

  • ;
  • Механизм свободного хода;
  • трос привода сцепления;
  • рычаг трансмиссии.

Что касается гидравлического механизма, то в его состав входят следующие элементы:

  • педаль сцепления и соединительные трубопроводы;
  • бак рабочей жидкости;
  • включая главный и рабочий цилиндры сцепления.

В целом этот инструмент является составной частью гидропривода, задача которого - воспринимать усилие, исходящее от главного цилиндра. Также рабочий цилиндр сцепления выполняет функцию перемещения вилки отключения системы с упорным подшипником. Этот механизм расположен на картере сцепления.

Как узнать, требуется ли в автомобиле замена рабочего цилиндра сцепления?

В первую очередь выход из строя педали сцепления может сигнализировать о поломке устройства.Также стоит обратить внимание на рабочий цилиндр, если педаль имеет подозрительно мягкий ход.

Краткая инструкция по замене

К счастью, конструкция этого механизма принципиально не отличается от других автомобилей. Рабочий цилиндр сцепления ВАЗ 2107-го имеет практически такое же устройство, что и «Форд» 80-х годов.

Следовательно, данную инструкцию можно использовать как для иномарок, так и для отечественных автомобилей:
  1. Для начала нужно поставить машину на смотровую яму.
  2. Затем отсоедините пружину и плоскогубцами снимите шплинт с конца толкателя.
  3. С помощью гаечного ключа для карабина отсоедините фиксатор конца шланга от пробки цилиндра.
  4. С помощью гаечного ключа необходимо удалить 2 болта, которыми неисправный механизм крепится к картеру сцепления.
  5. Затем необходимо отсоединить баллон от шланга, повернув деталь руками. При необходимости можно использовать ключ от машины.
  6. После этого нужно срочно надеть новую деталь на шланг, чтобы снизить потерю тормозной жидкости до нуля.
  7. Смонтируем все детали обратно и прокачиваем систему гидропривода.
p >>

Как устроен рабочий цилиндр сцепления?

Сцепление - механизм, служащий для соединения силового агрегата с коробкой передач и ее последующего отсоединения. Если это устройство выйдет из строя, нормальное движение автомобиля будет уже невозможно. В основном исправность и рабочее состояние этого механизма зависит от привода. Последний обеспечивает нормальное функционирование системы сцепления, а именно дистанционно воздействует на корзину (нажимной диск) путем нажатия соответствующей педали в автомобиле.В состав этого устройства входит рабочий цилиндр сцепления, который также является важной деталью в работе привода. И сегодня мы поговорим об этом подробнее.

На данный момент существует несколько типов приводов:

Первый привод чаще всего используется на автомобилях. Его отличительная черта - простота конструкции и невысокая стоимость обслуживания. Рабочий цилиндр сцепления в него не входит. Механический привод имеет в своем распоряжении всего 4 устройства: педаль сцепления

  • ;
  • Механизм свободного хода;
  • трос привода сцепления;
  • рычаг трансмиссии.

Что касается гидравлического механизма, то в его состав входят следующие элементы:

  • педаль сцепления и соединительные трубопроводы;
  • бак рабочей жидкости;
  • включая главный и рабочий цилиндры сцепления.

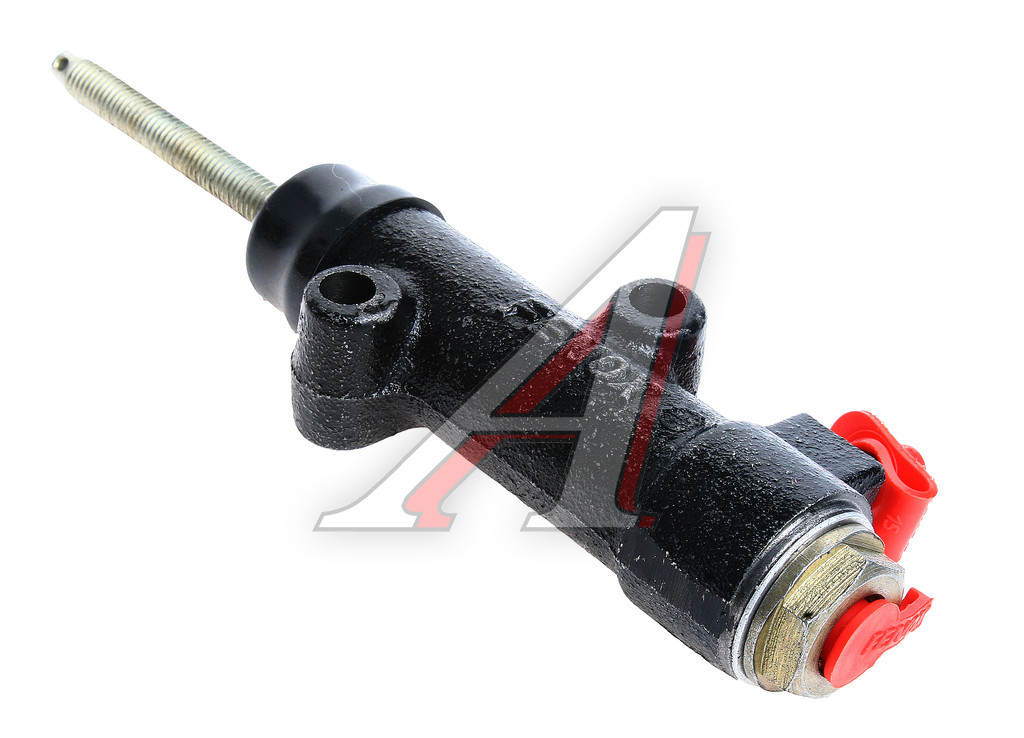

В целом этот инструмент является составной частью гидропривода, задача которого - воспринимать усилие, исходящее от главного цилиндра. Также рабочий цилиндр сцепления выполняет функцию перемещения вилки отключения системы с упорным подшипником.Этот механизм расположен на картере сцепления.

Как узнать, требуется ли в автомобиле замена рабочего цилиндра сцепления?

В первую очередь выход из строя педали сцепления может сигнализировать о поломке устройства. Также стоит обратить внимание на рабочий цилиндр, если педаль имеет подозрительно мягкий ход.

Краткая инструкция по замене

К счастью, конструкция этого механизма принципиально не отличается от других автомобилей. Рабочий цилиндр сцепления ВАЗ 2107-го имеет практически такое же устройство, что и «Форд» 80-х годов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
