Радиатор жидкостного охлаждения: Обзор системы жидкостного охлаждения Deepcool Captain 240 Pro с технологией Anti-Leak

Содержание

Система охлаждения процессора: жидкостное охлаждение или воздушное...

Что подойдет именно вам?

Оба варианта охлаждения являются высокоэффективными при правильной реализации, но имеют разные характеристики в разных условиях. При выборе необходимо учитывать ряд факторов.

Цена

Цена может существенно отличаться в зависимости от функций, которым вы отдаете предпочтение. Тем не менее в целом системы воздушного охлаждения обходятся дешевле благодаря более простой работе.

Для обеих систем существуют версии начального и премиум-класса. Модель системы воздушного охлаждения премиум-класса может быть оснащена более крупным теплоотводом, вентиляторами более высокого уровня и иметь различные варианты дизайна. Система жидкостного охлаждения «все в одном» высшего класса может быть оснащена более крупным радиатором и сочетать в себе эстетические и функциональные возможности индивидуальной настройки, такие как программное обеспечение для управления скоростью вращения вентиляторов и подсветкой.


Системы воздушного и жидкостного охлаждения процессора имеют больший диапазон цен в зависимости от необходимых характеристик.

Простота установки

Несмотря на то, что система жидкостного охлаждения «все в одном» зачастую сложнее в установке, чем стандартная система воздушного охлаждения, принцип ее работы достаточно прост. Большинство таких систем состоят только из блока водяного охлаждения, двух шлангов, обеспечивающих циркуляцию охлаждающей жидкости, и радиатора. Дополнительные действия включают установку блока водяного охлаждения, который аналогичен установке системы воздушного охлаждения, а затем установку радиатора и вентиляторов таким образом, чтобы излишки тепла могли легко выйти из ПК. Поскольку охлаждающая жидкость, насос и радиатор являются автономными компонентами устройства (отсюда название «все в одном»), после его установки не требуется значительный контроль или техническое обслуживание.

С другой стороны, установка настраиваемого контура требует дополнительных усилий и знаний со стороны сборщика.

Процесс первоначальной установки может занять больше времени, однако дополнительная гибкость позволяет значительно расширить возможности настройки и при необходимости включить в контур другие компоненты, такие как графический процессор. При правильном внедрении эти более сложные настраиваемые контуры также могут поддерживать сборки всех форм и размеров.

Размер

Системы воздушного охлаждения могут быть громоздкими, но их габариты сосредоточены в одной области, а не распределены по всей системе. С другой стороны, при использовании системы «все в одном» вам потребуется пространство для установки радиатора. Кроме того, необходимо учесть такие аспекты, как правильное расположение и взаимодействие блока водяного охлаждения и трубок подачи охлаждающей жидкости.

Таким образом, если вы работаете с небольшой сборкой, громоздкая система воздушного охлаждения может оказаться не лучшим вариантом. В этом случае больше подойдет низкопрофильная система воздушного охлаждения или система «все в одном» с небольшим радиатором.

При планировании модернизации или выборе корпуса убедитесь в наличии достаточного пространства для выбранного решения по охлаждению и в том, что корпус поддерживает выбранное вами аппаратное обеспечение.

Звук

Жидкостное охлаждение, особенно при использовании системы «все в одном», работает тише, чем вентилятор на теплоотводе процессора. Это также может варьироваться в зависимости от наличия системы воздушного охлаждения с вентиляторами, специально разработанными для снижения уровня шума, а настройки или выбор вентилятора могут влиять на уровень шума. В целом жидкостное охлаждение обычно создает меньше шума, так как небольшой насос, как правило, хорошо изолирован, а вентиляторы радиатора работают с меньшей скоростью (оборотов в минуту), чем на теплоотводе процессора.

Регулировка температуры

Если вы планируете выполнять оверклокинг или ресурсоемкие задачи, такие как рендеринг видео или потоковая трансляция, лучше всего выбрать жидкостное охлаждение.


По словам Марка Галлины, жидкостное охлаждение «более эффективно распределяет тепло по большей площади конвекционной поверхности (радиатора), чем чистая проводимость, что позволяет снизить скорость вращения вентилятора (для лучшей акустики) или увеличить общую мощность».

Другими словами, оно эффективнее и во многих случаях тише. Если вы хотите добиться минимальной температуры или получить более тихое решение и вас не пугает более сложный процесс установки, лучше всего вам подойдет жидкостное охлаждение.

Системы воздушного охлаждения достаточно хорошо перемещают тепло от процессора, но помните, что тепло затем рассеивается в корпусе. Это может привести к повышению общей температуры внутри системы. Системы жидкостного охлаждения лучше справляются с перемещением тепла за пределы системы через вентиляторы радиатора.

Кастомные системы водяного охлаждения. Как начать с самого начала — i2HARD

Статьи • 8 ноября 2020 • Anem

Рано или поздно каждый, кто увлекается компьютерным железом, хочет иметь у себя в составе ПК мощную систему охлаждения.

Кто-то покупает себе огромные башни, кто-то готовые небольшие и недорогие системы жидкостного охлаждения. Конечно, всегда необходимо отталкиваться от задач, которые вы преследуете при покупке той или иной системы охлаждения, а также от конечной стоимости в соответствии с вашим бюджетом. Мы же с вами рассмотрим кастомные системы водяного охлаждения (СВО) в общем виде.

Сразу хотелось бы акцентировать внимание на нескольких ключевых моментах:

  1. Мы рассмотрим СВО в общем виде, мы не будем проводить расчёты систем водяного охлаждения, а будем опираться на базовые принципы, которые позволят вам использовать кастомное СВО и при этом ни о чём не задумываться.
  2. Очень часто будет употребляться слово “кастом” и его производные. Это - позаимствованное с английского языка слово custom и один из вариантов перевода - заказ. Грубо говоря, “система водяного охлаждения изготовлена на заказ”. Конечно, такое выражение режет слух; вы сами себе заказчик, исполнитель и выбираете, какие компоненты будут у вас в СВО в отличии от готовых систем, поэтому используется понятие кастом.
    Конечно, есть готовые кастомные системы, в которых вам любезно в коробку положат все необходимые компоненты и вы сами из них соберёте СВО, но зачастую такие системы обходятся дороже, чем самостоятельная сборка.
  3. В статье будет использоваться понятие контура, т.к. любая СВО - замкнутая система, в которой жидкость постоянно находится и циркулирует при работе системы.

Компоненты СВО

Основные компоненты:

  • Помпа — качает жидкость в вашем контуре.
  • Резервуар — содержит дополнительное количество жидкости, а также питает помпу.
  • Водоблок для ЦПУ\ГПУ\памяти\VRM материнской платы — используется как холодная пластина для непосредственного контакта с горячим оборудованием, передающая тепло от оборудования через пластину внутрь тела самого водоблока.
  • Охлаждающая жидкость — жидкость протекающая по контуру и выступающая в роли теплоносителя в контуре.
  • Радиатор — охлаждает жидкость, заставляя её течь по узким трубкам с прикреплёнными к ним рёбрами, которые увеличивают общую площадь рассеиваемой поверхности, что обеспечивает быстрый отвод тепла от воды в атмосферу.
  • Трубка — жёсткая или гибкая трубка, которая соединяет все компоненты СВО в единый контур.
  • Фитинги — часть контура, служащая для соединения трубок с компонентами СВО в нужных вам положениях, а также создающая герметичность контура.

Вспомогательные компоненты:

Компоненты, которые могут быть в вашем СВО, а могут и не быть - всё зависит от вашего желания.

  • Вентиляторы - да, хотя и в большинстве контуров СВО без них не обходится, но технически радиаторы могут рассеивать тепло сами по себе, особенно если у вас есть солидный ультрабашенный корпус, в котором можно разместить сверхдлинные и толстые радиаторы, создающие большую рассеиваемую площадь. Мы же, говоря о большинстве СВО, без вентиляторов не обойдёмся.
  • Дренажный клапан - ещё один второстепенный компонент, который служит для удобного сливания жидкости из контура. Если вы планируете часто разбирать контур или захотите добавлять элементы, то запишите его к себе в основные компоненты.
  • Порт для заполнения (fill port) - дополнительный элемент удобства. Конечно, вы можете заполнять жидкость через свободные отверстия с внутренней резьбой в резервуаре (порты), если такие есть, но также можно вынести отдельный порт, например, на крышу корпуса и заливать жидкость через него, затем просто заглушить его во время работы; также филл портом вы можете подключить датчик давления или температуры, хотя это не совсем стандартное решение.
  • Индикатор расхода - прозрачный ящик с шаром/крыльчаткой, который(-ая) вращается при движении жидкости. Позволяет мгновенно определить, насколько быстро жидкость движется внутри петли (и движется ли она вообще). В некоторой степени полезно, если ваш насос настроен на низкую скорость, и вся система во время работы останавливается.
  • Датчик расхода - аналогично индикатору расхода, только позволяет вывести значение на отдельный экран или в ПК в единицах расхода (л/ч - литры в час, стандарт для СВО).
  • Проходные порты - кольца с резьбой с двух сторон для соединения с фитингами. Используются, когда необходимо провести трубку через препятствие (например, через кожух блока питания в нижней части корпуса).
  • Датчик температуры - служит для измерения температуры жидкости в контуре. К примеру, вы можете измерять температуру нагретой жидкости после водоблока и охлажденной воды после радиатора для вычисления эффективности вашего контура;
  • Датчик давления - для измерения давления внутри вашего контура, можно использовать вместо индикатора расхода для определения, есть ли проблемы у вас в контуре и начало ли падать давление.

Достаточно много компонентов в системе, первоначально кажется сложным, но давайте разберёмся подробнее.

Помпа и резервуар

Раньше системы водяного охлаждения не были настолько часто в ходу, знало о них малое количество людей, а также стоимость была значительно выше и зачастую люди использовали то, что есть под рукой. Конечно, если говорить о стоимости, то даже сегодня некоторые компоненты достаточно сильно бьют по карману, особенно если это фирменные изделия, которые являются лидером на рынке водяного охлаждения.

Помпа - это электродвигатель, вращающий рабочее колесо, которое создаёт давление и приводит жидкость в движение. В корпусе помпы есть входное и выходное отверстия.

Жидкость, которая течет внутри помпы, охлаждает её, а также служит в роли смазки (так называемая «конструкция с мокрым ротором»). По этой причине никогда не запускайте помпу без жидкости, это может привести к выходу помпы из строя за считанные секунды.

Модели помп

Сейчас на рынке в основном присутствуют два вида помп - это DDC и D5. Рассмотрим их достоинства и недостатки. Конечно, не все недостатки являются таковыми и в нашем случае они могут быть таковыми только на фоне друг друга, а конкретно для вашего контура и вовсе будут достоинствами.

Помпа D5

Достоинства:

  • холодная;
  • тихая,
  • максимально возможный расход - 1500 л/ч, в зависимости от модели.

Недостатки:

  • габариты;
  • максимально возможный напор - 4 метра (если говорить о максимальном напоре, то измеряется он достаточно просто: выходная трубка от помпы поднимается вертикально вверх и запускается помпа с предварительно поданной на неё водой. После этого смотрится, насколько высоко помпа качнула жидкость по трубке),
  • охлаждение. Вы спросите, а как так, помпа же холодная? Да, корпус помпы холодный, но любая помпа требует охлаждения и здесь нет исключения. Охлаждение происходит за счет жидкости в вашем контуре, т.е. если вы видите, что помпа D5 имеет мощность 20 Вт, то будьте готовы, что большую часть этой мощности вам придется рассеивать и ваша жидкость будет несколько горячее, чем хотелось бы. Если рассматривать на фоне более горячих комплектующих, то вы можете не заметить сильного нагрева воды, особенно если ваш контур достаточно большой.

Помпа DDC

Достоинства:

  • габариты, по сравнению с D5 помпа DDC компактнее, поэтому вы можете её установить в небольшие корпуса или же если вы просто любите более компактные решения;
  • максимально возможный напор составляет 7 метров;
  • охлаждение, здесь я запишу этот пункт в плюс со стороны контура, т.к. вода не будет нагреваться от помпы так, как в случае с D5, однако охлаждать помпу тоже необходимо, об этом уже посмотрим в недостатках.

Недостатки:

  • горячая, в данном случае весь нагрев помпы уходит на её корпус, поэтому вы можете видеть на некоторых моделях радиаторы снизу,
  • максимально возможный расход до 1000 л/ч в зависимости от модели,
  • шумная, но применительно к наиболее компактным или дешёвым моделям и скорее всего только на максимальных оборотах помпы.
  • Как вы видите, нигде не упомянуто про стоимость. Из моих наблюдений хотелось бы сказать, что я не видел дешёвых D5 помп, только DDC, поэтому утверждать однозначно по этому вопросу не могу.

Рассмотрим небольшой график ниже.

Снизу мы видим расход, слева давление и справа мощность помпы. При 200 л/ч на DDC помпе давление будет составлять 400 мБар, а на D5 300 мБар, при этом потребление у D5 помпы немного выше, чем у DDC, но с повышением расхода разница сходит на нет по мощности, а на максимальном значении мощность помпа D5 даже немного выигрывает.

Когда же какую помпу применять? DDC помпу применяют в более компактных корпусах, а также при большом количестве различных поворотов, радиаторов, водоблоках в вашей системе, ведь каждый элемент создаёт дополнительное сопротивление жидкости, тем самым давление в системе падает, а как мы с вами узнали - в DDC помпах наиболее высокое давление. Тем не менее, большинство людей выбирает D5 за свою тишину и скорость потока.

Корпус помпы

Как уже упоминалось ранее, помпа имеет свой корпус с входными и выходными отверстиями. Вы можете купить помпы у Alphacool, Swiftech, EKWB и др. производителей. Помпы DDC или D5 будут иметь одинаковое внутреннее строение. Хотелось бы уточнить, что DDC и D5 в целом немного отличаются. Имеется в виду то, что помпы D5 разных производителей похожи, также как и DDC разных производителей достаточно схожи (различие в применяемых материалах, а также в самом корпусе). Некоторые производители заявляют, что их корпус даёт большую производительность для помпы наряду с другими, кроме этого вы можете сами купить отдельно помпу и отдельно корпус, а затем их соединить, но по стоимости это будет не совсем выгодное решение.

Резервуары и комбинированные блоки

Если по корпусу помпы практически не возникает вопросов, т.к. в большинстве случае он уже установлен, то в случае с резервуаром стоит всё же подумать. Резервуары могут быть как отдельного, так и комбинированного исполнения вместе с помпой, который изображён ниже.

Как и с корпусом помпы, выбор остаётся за вами. В целом резервуар очень слабо влияет на весь контур. Вы можете обойтись и без резервуара, но тогда достаточно сложно при первом заполнении держать помпу заполненной жидкостью, вам придётся предварительно заполнять каждый элемент жидкостью, затем соединять, что усложняет всю сборку в целом. Комбинированное исполнение помпы + резервуар не всегда удобно тем, что вы сразу должны выделить необходимое вертикальное пространство, в то время как раздельное исполнение позволяет вам спрятать насос, например, под кожухом блока питания в корпусе, а резервуар расположить выше, в удобном для вас месте.

Неважно, какой выбор вы сделаете, однако не забывайте, что все помпы смазываются с помощью жидкости в контуре, поэтому работа на сухую может вывести её из строя. У каждой помпы, будь то комбинированного исполнения или отдельного, есть свой вход или выход. Как вы видите на картинке сверху, резервуар располагает выше помпы не случайно, это предотвращает возможность “осушения” помпы за счёт давления жидкостного столба посредством силы тяжести. Это самый простой способ быть уверенным в безотказной работе помпы. Конечно, если вы заполните полностью контур жидкостью, то можно расположить и резервуар, и помпу в любом положении.

Да в продаже есть и разные корпуса, в некоторых до сих пор есть отсеки под 5.25 дисководы, хотя большинство компаний уже уходит от таких решений. Но производители помп и резервуаров также подумали о владельцах таких корпусов.

Как вы видите, есть разные исполнения в зависимости от того, что вам необходимо. Конечно, я бы уже не рекомендовал брать корпуса с 5.25, но выбор остаётся за вами.

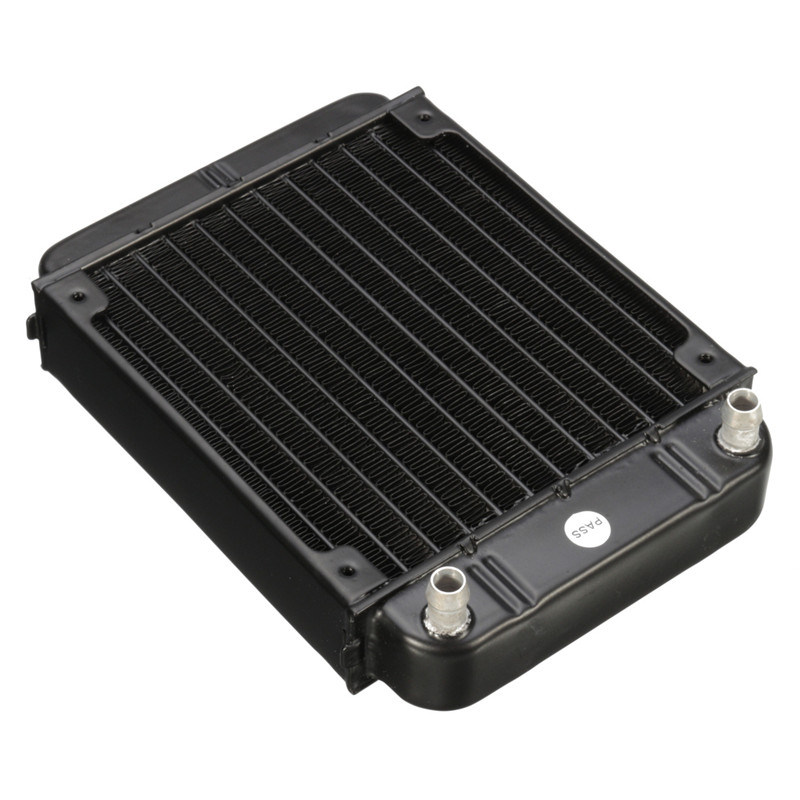

Радиаторы

Радиатор - единственная часть контура, которая отвечает за отвод тепла из вашей системы, поэтому это один из важных компонентов СВО.

Размер

Как хотелось бы сказать, что размер не имеет значения, но здесь обратная ситуация. Чем больше радиатор, тем больше его площадь рассеивания и тем лучше он отводит тепло из вашего контура.

Размер радиатора записывается по размеру вентиляторов, которые можно к нему прикрутить. Так, есть радиаторы под один, два, три, четыре вентилятора и даже пять, но в большинстве случаев для четырёх уже сложно найти корпус, не говоря о пяти. Основное распространение получили радиаторы под 120x120 мм и 140x140 мм вентиляторы. Так, к примеру, радиатор под 2 кулера на 120 мм будет называться 240 мм радиатор, в то время для 140 мм - 280 мм. Если вы видите в магазине радиатор 360 мм, то это радиатор под 3 вентилятора на 120 мм или 480 мм - под 4 вентилятора на 120 мм, изображённый ниже.

Хотелось бы сказать, что на этом всё, но есть ещё один важный размер для радиаторов, и это - его толщина. Существуют тонкие радиаторы меньше 30 мм, средние - от 30 до 35 мм, толстые - свыше 40 мм и радиаторы-"свиньи” - свыше 80 мм. При выборе радиатора также учитывайте, что он должен влезть к вам в корпус вместе с вентиляторами на нём, поэтому очень внимательно подойдите к этому вопросу.

Многие задаются вопросом: " А что лучше: длинные и тонкие, или короткие и толстые радиаторы"?

В первую очередь выбирайте максимальную длину, которая доступна вам, исходя из корпуса, а затем уже толщину. Разница между тонкими и средними радиаторами не слишком велика, в то время как между тонкими и толстыми радиаторами уже чувствуется существенная разница.

“Тяни-толкай”

Тяни-толкай или толкай, или тяни? Ничего непонятно. Если говорить об английских вариантах произношения, то это звучит как push-pull (с двух сторон), push (спереди, охлаждаем воздухом радиатор) и pull (сзади, вытягиваем тепло из радиатора). Что же нам выбрать?

Посмотрим на результаты тестирования от производителя систем водяного охлаждения EK.

При скорости вращения вентиляторов 800 об/мин эффективность конфигурации PUSH-PULL находится на первом месте, затем идёт PULL, а затем PUSH.

Во втором случае, когда вентиляторы вращаются со скоростью 1600 об/мин, эффективность PUSH-PULL также находится на первом месте, в то время как разница между PUSH и PULL становится практически незаметной.

К сожалению, скорее всего вы будете ограничены размерами своего корпуса и не сможете поставить кулеры с двух сторон, да и по стоимости установка “push-pull” достаточно затратна. Что же тогда выбрать - PUSH или PULL? Здесь вам придётся проверить, исходя из вашей конфигурации. Данные тесты проводились просто на столе; у вас же будет, скорее всего, корпус и здесь ещё будет влиять такой фактор, как нагрев самого корпуса. Вам придётся также выбирать между тем охлаждать ваш радиатор холодным воздухом снаружи и нагревать все комплектующие внутри или же нагрев ваших комплектующих проводить через ваш радиатор, а затем выводить его наружу. Если говорить конкретно о температуре процессора в таких случаях, когда СВО собрана только для процессора, то вариант с охлаждением холодного воздуха будет приоритетным выбором, в ущерб температуре видеокарты. Самым же лучшим вариантом будет вынести радиатор за пределы корпуса, если вам позволяет окружающее место, а также в корпусе есть соответствующие отверстия.

Если вам интересно, насколько сильная разница между длинами, толщиной радиаторов, а также установкой вентиляторов, то рекомендую ознакомиться со статьёй.

Корпус и радиатор

Хочется также немного остановиться на корпусе и радиаторе. При подборе радиатора, если у вас уже есть корпус, ознакомьтесь с тем, какие радиаторы вы можете в него установить (в некоторых руководствах по эксплуатации корпусов уже указано то, какие радиаторы вы можете установить), либо собственноручно проведите замеры.

Например, у Phanteks Eclipse P600s в руководстве указано следующее:

Сверху мы можем установить радиаторы 120, 240, 360 мм для вентиляторов 120 мм или 140, 280 для вентиляторов под 140 мм. Спереди 120, 240, 360 или 140, 280, 420, а сзади 120 или 140. Кроме этого учтите, что не всегда возможна установка 360+420 мм радиаторов, которая указана у вас в инструкции, потому как они могут просто напросто заходить друг на друга, поэтому будьте с этим аккуратнее.

FPI

Ещё одна характеристика радиатора - это плотность рёбер: количество рёбер, рассеивающих тепло, измеряется в FPI (количество рёбер на дюйм). Чем больше у вас рёбер, тем больше площадь рассеивания и тем лучше радиатор отводит тепло. С другой стороны, больше площадь рёбер - значит тяжелее проводить воздух через них, следовательно, необходимо крутить вентиляторы на повышенных оборотах, что создаёт дополнительный шум. Но также FPI - не такая и важная характеристика в сравнении с длиной радиатора. Если у вас есть возможность выбрать наиболее длинный радиатор, то можно сделать выбор в пользу меньшей плотности рёбер. Если у вас достаточная площадь поверхности, лучше выбрать чуть более «прозрачные» радиаторы с немного меньшим FPI. Для сравнения ниже изображены разного размера радиаторы с разной плотностью рёбер.

Эффективность

Вы наконец-то выбрали радиатор, который вам подходит. Но как узнать, насколько он эффективен для вашего случая? Типичный совет, который вы можете увидеть на большинстве сайтов и различных статьях, например, у EK - это выбрать 120 мм радиатор, если у вас только 1 компонент, который необходимо охлаждать, и 240 мм, если два. Конечно, это - нормальное правило в обычных условиях. Однако зачем же тогда люди берут два радиатора по 360 мм или даже 2 радиатора по 480 мм? Всё зависит от конфигурации вашего оборудования. Конечно, вы можете постараться узнать на сайте, сколько ватт тепла может рассеять ваш радиатор, а также связаться с технической поддержкой для получения необходимых величин - это самый идеальный вариант. Тем самым вы берете суммарное TDP вашего оборудования и, исходя из этого числа, подбираете себе радиаторы с TDP чуть выше (например, процессор Intel i9–10900K плюс карта NVidia 3080 составляет ориентировочно 600 Вт, следовательно, вам необходимо, чтобы 600 Вт было отведено. Я, конечно, как человек запасливый брал бы на 700 Вт сразу. Цифра достаточно большая и скорее всего вам понадобится не один большой радиатор для установки в корпусе или один большой по типу MO-RA для установки за пределами корпуса). Что делать, если ничего этого нет? Тогда остаётся искать соответствующие тесты в интернете, и зачастую они будут на зарубежных источниках. В рамках данной статьи немного выше уже приводился источник по выбору радиаторов и их эффективности. Это, конечно, очень частные случаи - не у всех есть самое производительное железо и необходимость в его охлаждении. Зачастую для процессора хватает 1 радиатора средней толщины на 280 мм, что даст уже прирост в сравнении с суперкулером.

Металлы

Вопрос совместимости относится ко всем компонентам внутри контура, но т.к. радиатор имеет самое большое количество металла внутри, поэтому данный раздел находится здесь. Никогда не смешивайте разные металлы в рамках одного контура во избежание коррозии. Так, никогда не смешивайте медь и алюминий между собой. Правило простое: если вы выбрали медный радиатор, то избегайте алюминиевых деталей в контуре. Конечно, сами производитель готовых систем водяного охлаждения грешат этим, но по их заверению они используют специальные присадки в их жидкости во избежание возникновения коррозии, а мы поступаем просто - берём всё медное, т.к. медь лучше всего отводит тепло.

Водоблок

Водоблок - это теплораспределитель, спрятанный обычно в акриловом корпусе. Одна сторона теплораспределителя касается необходимой нам поверхности (в нашем случае крышки процессора) своей полированной холодной пластиной, а противоположная сторона представляет собой набор микроканалов, контактирующих с охлаждающей жидкостью. Эти микроканалы имеют ту же цель, что и ребра радиатора - они увеличивают площадь контактной поверхности для ускорения теплопередачи.

Кроме этого в водоблоках присутствует так называемая “разгонная пластина”, которая распределяет поток по микроканалам соответствующим образом.

Размер микроканалов, шероховатость, размер разгонной пластины, её шероховатость, размер щели, количество щелей в пластине - всё это влияет на конечную эффективность по передаче тепла от процессора в наш теплоноситель (жидкость). Конечно, если вы стремитесь выиграть каждый градус при охлаждении, то стоит достаточно ответственно подойти к этому вопросу, изучить самые лучшие решения на рынке и присмотреться к ним. Если же цель - просто перейти на систему водяного охлаждения и сохранить свой бюджет, то можно присмотреться к более дешёвым решениям. Также не забывайте, что, как и воздушный кулер, водоблоки также подходят не под все сокеты, поэтому при выборе обращайте на это внимание.

Вентиляторы

Вентиляторы - также отдельный предмет для обсуждения. Как хочется купить дешёвые и качественные вентиляторы, или же дорогие и производительные, но здесь всё очень индивидуально. Так, например, некоторые утверждают, что EK Vardar - самые лучшие вентиляторы для СВО, тихие и производительные; однако другие говорят, что да, производительные, но далеко не самые тихие.

На рынке вы можете встретить два типа вентиляторов: с оптимизированным воздушным потоком или же обычные вентиляторы, как мы все с вами привыкли, либо с оптимизированным статическим давлением, которые призваны проталкивать воздух сквозь какие-либо препятствия. Например, у Corsair серия AF (расшифровывается как воздушный поток) и SP (статическое давление) или у Arctic серия F (F12, F14) с обычным потоком и серия P с статическим давлением (P12, P14).

На этом рисунке левый вентилятор - модель F12, а правый - P12. Просто взглянув на них, вы можете предположить, что разница между вентилятором с воздушным потоком и вентилятором статического давления заключается в форме их лопастей, и вы окажетесь правы. Вентиляторы P12 имеют широкие, плоские и более закрученные лопасти, которые заставляют воздух двигаться вперёд через любые препятствия. В контуре водяного охлаждения основным препятствием на пути потока являются ребра радиатора. Многие из вас задумаются, что наиболее лучший выбор - вентиляторы с высоким статическим давлением. И вы окажетесь правы, однако это - не основное правило. Радиатор с небольшим значением FPI (с низкой плотностью рёбер) более «прозрачен» и не представляет большой проблемы даже для обычных вентиляторов. Более того, некоторые универсальные вентиляторы, не рекламируемые как вентиляторы с высоким статическим давлением, обеспечивают приличное давление воздуха. Например, вы можете легко установить стандартные вентиляторы Phanteks Enthoo Evolv на радиатор, и они превзойдут вентиляторы Corsair SP LED, которые намного хуже, чем обычные модели SP от Corsair. Как говорится,“истина где-то рядом”: изучайте обзоры, смотрите тесты и сделайте вывод для себя, какой вентилятор достоин внимания, а какой просто проплачен производителем в виде рекламы.

Трубки и фитинги

Жёсткие и гибкие трубки

Как вы уже поняли из названия, есть два вида трубок. Зачастую на некоторых сайтах под шлангами имеется в виду гибкая трубка, а под трубкой - жёсткая. Шланги, помимо кастомных СВО, также используют и в необслуживаемых готовых СВО.

Как вы видите, радиатор соединён посредством шлангов с комбинированным водоблоком и помпой.

Жёсткие трубки - а что о них говорить? Жёсткие есть жёсткие, довольно сложны в обращении, зачастую требуют специальный инструмент для обрезки и загиба, а также специальные фитинги.

Так а что же лучше? Гибкие или жёсткие трубки. Нет однозначного мнения, так что давайте разбираться.

Безопасность. Я считаю, что гибкие трубки с точки зрения безопасности лучше, чем жёсткие. Компрессионные фитинги имеют штуцер, который нужно вставить в шланг с большим усилием, а также потратить некоторое усилие на его снятие. Кроме этого, с компрессионным кольцом фитинга, которое закрывает соединение, почти невозможно, чтобы трубка случайно соскользнула. Также есть компрессионные фитинги для жёстких трубок, они не болтаются и не опасны. Но если вы попытаетесь вытянуть жёсткую трубку вручную, она будет отсоединяться намного проще, чем гибкая.

Сложность. С гибкой трубкой проще работать: перережьте шланг, подсоедините обе стороны, и все готово. Только будьте осторожны, чтобы не согнуть трубку под очень острым углом, чтобы избежать перегиба, который может ограничить или полностью заблокировать поток. Естественно, и этого можно избежать, применив толстый шланг, например, 10/16 (внутренний диаметр/внешний диаметр в мм) - конечно, он более жёсткий, с ним немного тяжелее работать, чем с 10/13, зато у вас меньше шансов сделать перегиб. В свою очередь, жесткая трубка требует больше усилий: вам нужно будет либо согнуть её с помощью дополнительных инструментов (например, теплового пистолета), либо купить адаптеры под углом 45 и 90 градусов для прокладки прямых частей трубки от одного компонента контура к другому.

Материалы. Любая гибкая трубка по своей сути одинакова. Она может быть прозрачной или цветной со специальным покрытием или без него, но в двух словах - это просто гибкий шланг. С жёсткой трубкой у вас гораздо больше возможностей. Для того, кто собирает контур впервые, лучше начать с трубки из PETG: она дешёвая, легко сгибается и намного долговечнее акриловой трубки. Более продвинутые “водянщики” могут выбрать стеклянные трубки из-за их кристально чистого внешнего вида и высокой устойчивости даже к самым агрессивным химическим веществам (помните, из чего сделаны все колбы и флаконы для химических и биологических лабораторий?). Наконец, опытный “водянщик” может использовать медные трубки для ПК в стиле стимпанк или карбон, а также металл или пластик. Есть много вариантов на выбор.

Химическая устойчивость. Я уже упоминал, что стеклянные трубки являются наиболее химстойкими трубками, которые вы можете использовать. Дешёвые варианты (гибкие трубки, акрил, PETG) обычно менее долговечны. Гибкая трубка медленно выщелачивает пластификатор в жидкость, которая забивает петлю и делает трубку непрозрачной. Трубки из PETG чувствительны к пропиленгликолю, поэтому, если вы используете жидкости, продаваемые на вторичном рынке, сначала проверьте их содержимое.

Цена. Учитывая, что вы не выбираете что-то необычное, например, медные или карбоновые трубки, гибкие и акриловые трубки из полиэтилентерефталата одинаково дёшевы.

Внешний вид. Если вы стремитесь к наибольшей производительности, то вы покупаете максимально проветриваемый корпус с возможностью установки водяного охлаждения, приобретаете гибкую трубку и довольный эксплуатируете ваш комплект. Однако, если вы эстет и любите, чтобы было красиво, а также вам не нравятся эти лианы в виде гибких шлангов, то за вами только один выбор - жёсткая трубка. Да, это займёт больше времени, но это - достаточно творческий процесс для особых ценителей. А некоторые проекты и вовсе - отдельный вид искусства.

Размер трубок и фитингов

Трубки маркируются двумя цифрами: внутренний и внешний диаметры или ID и OD. Например, трубка с маркировкой 12–16 мм (или 7/16 "- 5/8" или 12/16) имеет наружный диаметр 16 мм с отверстием 12 мм, что означает, что толщина этой трубки составляет 2 мм.

Размер (и толщина) трубки в некоторой степени определяет её долговечность, но в первую очередь это вопрос личных предпочтений. Для больших корпусов рекомендуется использовать более толстые трубки, поскольку они визуально «заполняют» свободное пространство корпуса. Как по мне, лучший вариант гибкой трубки - 10/16.

После того, как вы выбрали размер трубки, будьте особенно осторожны, выбирая фитинги правильного размера. Интернет-магазины маркируют фитинги в соответствии с размером трубок, под которые они рассчитаны, поэтому пока вы внимательны и обращаете на это внимание, то всё будет в порядке.

Выбор фитингов

Если мы говорим о фитингах, то покупая самые дешёвые на всем известном сайте, вы берёте на себя все возможные возникающие риски. Водоблоки представляют собой две герметичные акриловые детали, насосы останавливаются при выходе из строя, резервуары представляют собой просто пластиковые или стеклянные цилиндры - все узлы контура почти полностью герметичны. Если в вашем контуре образовалась утечка, это с большей доли вероятности - плохой фитинг. Всегда помните, вы получаете то, за что платите, поэтому подумайте о покупке высококачественной продукции известных производителей, таких как Bitspower или Alphacool, или хотя бы Barrow. Однако даже самые лучшие фитинги могут вызвать утечку из-за повреждения резиновых уплотнительных колец острыми краями трубок или простого изнашивания из-за натяжения трубки и химических элементов, содержащихся в охлаждающей жидкости (поворотные адаптеры особенно уязвимы). По этой причине следите за резервуаром: если вы заметили, что уровень жидкости достаточно сильно упал, выключите компьютер и тщательно осмотрите все соединения. Корпуса с панелями из акрила или закалённого стекла очень помогают, поскольку позволяют следить за контуром и вовремя обнаруживать потенциальные проблемы.

Кроме цены, фитинги также бывают разных типов: ерши, вставные (пушины, push-in), быстроразъёмные соединения. Но, как мне кажется, компрессионные фитинги всегда должны быть вашим выбором по умолчанию, поскольку они обычно являются самыми безопасными из-за их плотного сжатия.

Адаптеры

На рынке присутствует большое разнообразие различных адаптеров - угловые 45- и 90-градусные, T- и Y-разветвители, удлинители и т. д. Обратите ваше внимание, что фитинги и адаптеры - это самые уязвимые части контура, поэтому старайтесь не злоупотреблять ими. Тем не менее, было бы неплохо сохранить пару запасных угловых адаптеров на случай, если вы столкнётесь с очень сложным изгибом, который уже стоил вам довольно много испорченных трубок PETG.

Расширители попадают в ту же категорию «на всякий случай». Например, я не планировал ничего из этого использовать, но я очень коротко обрезал трубку, затем в помпе с резервуаром оказалось углубление под фитинг, поэтому пришлось купить угловой фитинг с небольшим расширением, тем самым он идеально вошёл в углубление резервуара и мне не пришлось нагревать трубку для нужного мне изгиба, т.к. угловой фитинг сделал своё дело.

Охлаждающая жидкость

Что же заливать в контур - один из главных вопросов. Самый лучший теплоноситель - вода, но у воды есть негативные эффекты. У нас имеется замкнутый контур и в нём постоянно находится вода, вода содержит в себе примеси и постепенно это вызывает выпадение специфических осадков. Также вода сама по себе начинает со временем “цвести”, что тоже негативно сказывается на охлаждении в контуре, поэтому использование воды крайне не рекомендуется, если только вы не промываете контур, что даже полезно, чтобы вымыть остатки пыли/грязи или каких-либо элементов при производстве компонентов контура. Хорошо, раз вода “цветёт”, то может использовать дистиллированную воду? Неплохой вариант, но не каждая дистиллированная вода не содержит каких-либо примесей, поэтому с дистиллированной водой неплохо будет использовать какую-либо присадку по типу Mayhems и, пожалуй, это будет самый лучший вариант для вашего контура.

Либо второй вариант - использовать готовую охлаждающую жидкость по типу Fusion-X.

Жидкость от EK использовать не рекомендую, т. к. много негативных отзывов по наличию осадка после непродолжительного использования в контуре, хотя сама EK говорит, что менять необходимо через 2 года.

Остался вопрос, а сколько лить? В моей системе с одним радиатором 360 мм, 2 метрами трубки, водоблоком и резервуаром на 150 мм понадобилось около 1 литра охлаждающей жидкости с учётом долива.

Сборка контура

Самое главное при сборке своего контура - не торопитесь, будьте готовы потратить больше времени, чем вы ожидали. Когда вы спешите, то больше склонны к ошибкам, и даже если ничего страшного не произойдёт, вы все равно можете быть недовольны результатом. Если вы начинаете чувствовать усталость или злость, сделайте перерыв.

Если вы используете корпус из-под вашей рабочей системы, то постарайтесь по максимуму убрать всё, что может вам мешать во время сборки. Предварительно накрутите фитинги на все необходимые части контура, помпу, резервуар, радиатор, водоблок. Также если вы крепите к корпусу радиатор, а с другой стороны вентиляторы, то прикрутите вентиляторы к радиатору заранее.

Можно использовать разветвители для подключения нескольких вентиляторов к одному разъёму материнской платы. Некоторые материнские платы, такие как Asrock x570 Taichi, имеют разъёмы вентилятора/ водяной помпы , которые позволяют подключать целую кучу вентиляторов с общим потреблением 2 Ампера. Однако обычные разъёмы для вентиляторов имеют предел мощности в 1 Ампер, поэтому проверьте характеристики вентиляторов и убедитесь, что их общий потребляемый ток не превышает это число, поскольку чрезмерная нагрузка может повредить разъем.

Установите радиаторы, резервуар и помпу. После того, как вы всё установите, вы увидите все достоинства или недостатки вашей сборки и будете иметь возможность всё перепланировать. Также вы можете зарисовать примерную схему для себя, чтобы определиться с точным расположением каждого компонента.

Несмотря на популярный миф, порядок, в котором вы подключаете все узлы контура, не имеет значения (за исключением резервуара, который должен питать помпу напрямую). Когда на систему подаётся рабочая нагрузка, некоторые компоненты нагреваются быстрее, чем другие, тем самым возникает разница в температурах.  Однако охлаждающая жидкость имеет очень высокую теплопроводность и циклически проходит через контур с высокой скоростью. Например, помпа D5, настроенная на скорость 50%, обеспечивает циркуляцию всего объёма охлаждающей жидкости всего за несколько секунд. В результате температура жидкости постепенно выравнивается, мы говорим о разнице в пару градусов Цельсия при максимальной нагрузке. В конечном итоге беспокойтесь о простоте доступа к компонентам и эстетическом виде вашей сборки, а не очерёдности элементов в вашем контуре.

После того, как вы уже определились с установкой компонентов в вашем ПК, только тогда режьте вашу трубку. Да, да, трубка обычно продаётся метражом, и вы сами отрезаете нужное вам количество, иначе же вы рискуете попортить трубку, отрезав больше или что ещё хуже - меньше, чем нужно.

Не перетягивайте фитинги при их установке на водоблоки, т. к. корпус блока часто сделан из акрила и может треснуть. То же самое относится и к компрессионным кольцам - не используйте никакие инструменты, достаточно усилий посредством рук и пальцев, не применяйте чрезмерную силу.

Ещё раз проверьте контур перед его заполнением. Убедитесь, что все компрессионные фитинги затянуты, а все запасные отверстия резервуара и помпы (если таковые есть) закрыты заглушками.

Большинство BIOS настроены на отображение предупреждения и/или выключение системы, если кулер ЦП не вращается. Подключите 3-контактный или 4-контактный разъем помпы к разъёму CPU_FAN.

Перед установкой трубок подсоедините все необходимые кабели. Если вы не можете получить доступ к разъёму CPU_FAN после сборки остальной части контура, тогда подключайте 3-контактный или 4-контактный разъем помпы, когда вам удобно. Идеальный сценарий - подключить помпу (и дополнительный кабель питания Sata \ Molex, который может быть у помпы) к другому блоку питания: найдите самый дешёвый блок питания, который сможете достать, и используйте его для питания помпы. Это позволяет безопасно удалить воздух из контура без включения системы, поэтому, если контур потечёт, то жидкость не нанесёт вреда остальным элементам ПК. Обратите внимание, что блок питания не включается, когда его основной 24-контактный кабель отключён, поэтому вам необходимо запустить его от внешнего источника, соединив зелёный провод с любым из черных (земля). Хорошо, а что делать, если у вас в блоке питания нет зелёных проводов, а все чёрные? Тогда просто ориентируйтесь на фиксатор на разъёме. Расположите его вверх, отсчитайте в верхнем ряду слева 3 и 4 контакт и воткните в него перемычку. Да, именно так, стандарт на то и есть стандарт, что неважно, какого цвета у вас провода, контакты всегда будут на тех же местах. Для этого можно использовать канцелярскую скрепку.

Если вы нервничаете из-за того, что вставляете металлические предметы в блок питания, купите перемычку, наподобие той, которая изображена на картинке ниже.

Медленно заполните резервуар и позвольте силе тяжести протолкнуть жидкость в самые нижние части контура. Добавьте ещё жидкости, пока резервуар не станет почти полным, затем включите помпу. Следите за жидкостью в резервуаре и держите палец на выключателе блока питания! Когда в резервуаре почти не осталось охлаждающей жидкости, выключите блок питания и соответственно помпу - помните, нельзя использовать помпу на сухую! Снова наполните резервуар и повторяйте весь процесс, пока контур полностью не заполнится.

В свежезалитой системе много воздуха задерживается в водоблоках и радиаторах. Эти пузыри могут блокировать контур и значительно снижать его производительность, поэтому вам нужно избавиться от него. Закройте заливное отверстие и начните наклонять корпус в сторону. Вы даже можете перевернуть корпус и аккуратно постучать ногтём по трубкам и блокам. По мере того, как все больше и больше воздуха выйдет и соберётся в резервуаре, вам необходимо вернуть корпус в его нормальное положение, открыть резервуар и долить в него ещё жидкости. Вы не можете выпустить весь воздух сразу, дайте ему время, чтобы выйти из контура естественным путём. Это может занять несколько недель в зависимости от сложности контура, но рано или поздно весь воздух уйдёт. Вы можете ускорить процесс, оставив доступные порты резервуара открытыми для выравнивания давления и запустив помпу на высоких оборотах. Внутри резервуара могут собираться маленькие пузырьки воздуха - это совершенно нормально. Маленькие пузырьки постепенно собираются в более крупные и поднимаются вверх, покидая систему.

Управление вентиляторами и помпой

Помпы, как и вентиляторы, могут иметь PWM режим для управления посредством материнской платы. Конечно, в продаже ещё есть и обычные помпы с ручным выбором скорости работы. Обороты помпы, в самом общем смысле, влияют на создаваемое давление, а также скорость течения жидкости в контуре: чем выше скорость и давление, тем, грубо говоря, лучше конечные температуры, но до определённых пределов. Невозможно только увеличением скорости работы помпы добиться сильного охлаждения контура, поэтому ориентируйтесь на максимально выгодный режим работы для себя, а именно температуры - акустический комфорт.

Скорость вращения вентиляторов напрямую влияет на охлаждение: чем быстрее они вращаются, тем быстрее радиатор рассеивает тепло в атмосферу. В то же время вентиляторы являются основным источником шума. Регулировка скорости вращения вентилятора позволяет вам также найти золотую середину между температурами и акустическим комфортом.

Очень много вариантов того, как настроить кривую вентиляторов, начиная от BIOS и заканчивая программным обеспечением. Лично я настраиваю следующим образом: использую программное обеспечение от производителя материнской платы (вот здесь будьте аккуратны, не всё программное обеспечение работает всегда корректно и, возможно, вам придётся всё же настраивать в BIOS, тестировать, настраивать в BIOS и тестировать и так до идеала) и нахожу нужные значения. Затем, как только я нашёл их, то переношу всё в BIOS, дальше я в BIOS сохраняю профиль на всякий случай, сохраняю и выхожу.

На этом настройка заканчивается. Конечно, в BIOS есть соответствующие настройки, заложенные производителем материнской платы для скорости вращения, если они вас устраивают по умолчанию, то достаточно выбрать нужную и сохранить настройки.

Как вы могли заметить, ещё многое осталось за кадром: водоблоки для видеокарт, большинство второстепенных компонентов, специальных контроллеров, а также обращение с жёсткими трубками. Весь этот “водный мир” достаточно интересен, но хорошо, когда ты сам его прощупал своими руками. Используя только основные компоненты и вентиляторы, вы сможете собрать себе кастомную СВО не хуже готовых, а может даже и лучше от именитых производителей, но об этом в другой раз.

Счастливого вам погружения!

Обзор системы жидкостного охлаждения Corsair Hydro Series h200x

Паспортные характеристики, комплект поставки и цена

Производитель Corsair
Модель Hydro Series h200x
Код модели CW-9060040-WW
Тип системы охлаждения жидкостная замкнутого типа предзаполненная нерасширяемая для процессора
Совместимость материнские платы с процессорными разъемами Intel: LGA 2066, 2011, 2011-3, 1156, 1155, 1151, 1150, 1366; AMD: FM2, FM1, AM4, AM3, AM2
Тип вентиляторов осевые (аксиальные), SP120, 2 шт.
Питание вентиляторов 12 В, 0,30 А, 4-контактный разъем (общий, питание, датчик вращения, управление ШИМ)
Размеры вентиляторов 120×120×25 мм
Скорость вращения вентиляторов 600—1700 об/мин
Производительность вентиляторов 97,2 м³/ч (57,2 фут³/мин.)
Статическое давление вентилятора 20,4 Па (2,08 мм вод. ст.)
Уровень шума вентилятора 37 дБА (на коробке — 28,3 дБА)
Подшипник вентиляторов нет данных
Размеры радиатора 275×120×27 мм
Материал радиатора алюминий
Помпа интегрирована с теплосъемником
Материал теплосъемника медь
Термоинтерфейс теплосъемника нанесенная термопаста
Подключение
  • помпа: к 3(4)-контактному разъему (датчик вращения) для вентилятора на материнской плате и к разъему питания SATA от БП
  • вентиляторы: в разветвитель, который подключается к 4-контактному разъему (общий, питание, датчик вращения, управление ШИМ) для вентилятора на материнской плате
Комплект поставки
  • соединенные шлангами и заправленные теплоносителем радиатор и помпа
  • вентилятор, 2 шт.
  • комплект креплений помпы на процессор
  • комплект креплений вентиляторов на радиатор и радиатора в корпус
  • кабель-разветвитель для питания вентиляторов
  • руководство по установке
  • описание гарантии
Страница продукта на сайте производителя Corsair Hydro Series h200x
Средняя текущая цена
Розничные предложения

Описание

Поставляется система жидкостного охлаждения Corsair Hydro Series h200x в коробке из среднего по толщине гофрированного картона. Оформление коробки красочное, но слегка мрачноватое. На внешних плоскостях коробки не только изображен сам продукт, но и перечислены основные особенности, технические характеристики, указана комплектация и есть чертеж радиатора с главными размерами. Надписи на нескольких языках, включая русский. Для защиты и распределения деталей используются форма из папье-маше, прокладка из вспененного полиэтилена, чехол из вспененного полиэтилена и пластиковые пакеты.

Внутри коробки находятся радиатор с подключенной помпой, вентиляторы, комплект крепежа, кабель-разветвитель, инструкция по установке и еще пара документов.

Инструкция с рисунками и поясняющими надписями также на нескольких языках, включая русский. На сайте компании есть описание системы и PDF-файл с инструкцией по установке. Система герметичная, заправлена, готова к использованию.

Помпа интегрирована в один блок с теплосъемником. Подошвой теплосъемника, непосредственно прилегающей к крышке процессора, служит медная пластина. Ее внешняя поверхность шлифованная и слегка полированная. Плоскость подошвы чуть-чуть выпуклая к центру.

Габариты этой пластины — 56×56 мм, а внутренняя часть, ограниченная отверстиями — 45×45 мм. Центральную часть медного основания занимает нанесенная тонким слоем термопаста. Запаса для ее восстановления в комплекте поставки, к сожалению, нет. Забегая вперед, продемонстрируем распределение термопасты после завершения всех тестов. На процессоре:

И на подошве помпы:

Видно, что термопаста распределилась тонким слоем практически по всей площади крышки процессора, но в центральной части слой тоньше. Вряд ли это отрицательно сказывается на работе кулера, так как считается, что важнее хорошо охлаждать именно центральную часть крышки процессора.

Основание корпуса помпы изготовлено из твердого черного пластика, а верхняя часть — из полупрозрачного белого пластика. Сверху помпа закрыта крышкой из прозрачного пластика с зеркально-гладкой поверхностью, на которую изнутри нанесен черный фон с трафаретным рисунком логотипа. Сверху по периметру корпуса помпы закреплена рамка из черного пластика с зеркально-гладкой поверхностью.

Помпа оснащена белой светодиодной подсветкой. Свечение ровное, выглядит это так:

В плане корпус помпы — квадрат со скошенными и слегка закругленными углами с расстоянием между сторонами примерно 62 мм. Высота помпы всего 33 мм. Длина кабеля питания SATA от помпы 28 см, а длина кабеля в разъем вентилятора на системной плате 29 см. Шланги относительно жесткие и упругие, они заключены в оплетку из скользкого пластика, внешний диаметр шлангов с оплеткой примерно 10,5 мм. Длина шлангов — 35 см до гильз фиттингов. Г-образные фитинги на входе в помпу поворачиваются, что облегчает установку системы. Радиатор изготовлен из алюминия и снаружи имеет черное матовое относительно стойкое покрытие. Габариты радиатора — 273,5×119×27 мм.

Крыльчатка вентилятора изготовлена из светло-серого пластика.

Нет ни подсветки, ни бесполезных якобы виброизолирующих вставок, ни декоративной оплетки кабеля, все просто.

Длина кабеля питания вентилятора составляет 30 см. Кабель-разветвитель для питания вентиляторов имеет длину 30 см до первого разъема и еще 6 см до второго.

Максимальная толщина радиатора с закрепленными вентиляторами составляет 56,5 мм. Система в сборе с крепежом под LGA 2011 имеет массу 1016 г.

Крепеж изготовлен в основном из закаленной стали и имеет стойкое гальваническое или матово-черное (рамка на обратную сторону системной платы) покрытие. Отметим большие гайки с накаткой, благодаря которым нет необходимости использовать инструменты при установке помпы на процессор, а также то, что крепежные скобы просто вставляются в пазы на помпе, это очень удобно.

Никакого специального ПО для управления работой этой системы охлаждения производитель не предлагает. На систему Corsair Hydro Series h200x установлена гарантия в 5 лет.

Тестирование

Полное описание методики тестирования приведено в соответствующей статье «Методика тестирования процессорных охладителей (кулеров) образца 2017 года». Для теста под нагрузкой использовалась функция Stress FPU из пакета AIDA64. Во всех тестах, если не указано иное, помпа работает от 12 В.

Определение зависимости скорости вращения вентилятора кулера от коэффициента заполнения ШИМ и/или напряжения питания

Диапазон регулировки не очень широкий, но рост скорости вращения при изменении коэффициента заполнения от 40% до 100% плавный и близок к линейному. Отметим, что при КЗ 0% вентиляторы не останавливаются, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

Изменение скорости вращения также плавное, но диапазон регулировки с помощью напряжения немного шире. Вентиляторы останавливаются при 2,7 В, а при 2,8/2,9 В запускаются. Видимо, в случае необходимости их допустимо подключать к 5 В.

Приведем также зависимость скорости вращения помпы от величины напряжения:

Характер зависимости показывает, что помпой вполне допустимо управлять, изменяя напряжение питания, но питание от разъема SATA немного затрудняет реализацию данного способа. Останавливается помпа при 3,8 В и запускается при 4,4 В. В принципе, вся система сохраняет работоспособность при напряжении питания 5 В.

Определение зависимости температуры процессора при его полной загрузке от скорости вращения вентиляторов кулера

В этом тесте наш процессор с TDP 140 Вт не перегревается даже на минимальных оборотах вентиляторов в случае регулировки с помощью только ШИМ.

Определение уровня шума в зависимости от скорости вращения вентиляторов кулера

Уровень шума этой системы охлаждения меняется в широком диапазоне. Зависит, конечно, от индивидуальных особенностей и других факторов, но где-то от 40 дБА и выше шум, с нашей точки зрения, очень высокий для настольной системы; от 35 до 40 дБА уровень шума относится к разряду терпимых; ниже 35 дБА шум от системы охлаждения не будет сильно выделяться на фоне типичных небесшумных компонентов ПК — корпусных вентиляторов, вентиляторов на блоке питания и на видеокарте, а также жестких дисков; а где-то ниже 25 дБА кулер можно назвать условно бесшумным. Фоновый уровень был равен 17,2 дБА (условное значение, которое показывает шумомер). Уровень шума только от помпы равен всего 19,2 дБА. Помпа очень тихая. Приведем зависимость уровня шума только помпы от напряжения.

Результат нетипичный. При понижении напряжения помпа сначала работает тише, но потом шум возрастает. В итоге лучше не экспериментировать, а использовать штатное подключение помпы к 12 В.

Построение зависимости уровня шума от температуры процессора при полной загрузке
Построение зависимости реальной максимальной мощности от уровня шума

Попробуем уйти от условий тестового стенда к более реалистичным сценариям. Допустим, что температура воздуха, забираемого вентиляторами этих систем, может повышаться до 44 °C, но температуру процессора под максимальной нагрузкой не хочется повышать выше 80 °C. Ограничившись этими условиями, построим зависимость реальной максимальной мощности (обозначенной как Макс. TDP), потребляемой процессором, от уровня шума:

Приняв 25 дБА за критерий условной бесшумности, получим примерную максимальную мощность процессоров, соответствующих этому уровню, это порядка 170 Вт. Гипотетически, если не обращать внимания на уровень шума, пределы мощности можно увеличить еще где-то до 195 Вт. Еще раз уточним, это в жестких условиях обдува радиатора нагретым до 44 градусов воздухом, при снижении температуры воздуха указанные пределы мощности для бесшумной работы и максимальной мощности возрастают. В целом данная система является типичной по производительности в своем классе (на два вентилятора 120 мм).

Выводы

На основе системы жидкостного охлаждения Corsair Hydro Series h200x можно создать условно бесшумный компьютер, оснащенный процессором с тепловыделением порядка 170 Вт в максимуме. При этом даже с учетом возможного повышения температуры внутри корпуса до 44 °C и при условии максимальной нагрузки все равно будет сохраняться очень низкий уровень шума — 25 дБА и ниже. При снижении температуры воздуха и/или менее жестких требованиях к уровню шума предел мощности можно увеличить. Белая подсветка помпы слегка приукрасит внутреннее пространство системного блока, но система эта явно не будет вожделенной покупкой для тех, кто занимается моддингом. Отметим хорошее качество изготовления, удобные в работе плоские кабели без оплетки, подключение к разъему питания SATA, удобный крепеж водоблока.

Как подключить дополнительный радиатор к Alphacool Eisbaer

Мы постоянно обращаем внимание на то, что системы жидкостного охлаждения Alphacool Eisbaer имеют возможность расширения контура. То есть, будучи уже готовыми к использованию устройствами класса все-в-одном (водоблок, помпа, радиатор, шланги — все соединено и настроено), они тем не менее позволяют пользователю подключить при необходимости новые элементы: например, еще один радиатор или водоблок.   Такая возможность довольно редка среди подобных СЖО и, наряду с высокой эффективностью, качеством изготовления и низким уровнем шума, является одним из ключевых преимуществ систем Eisbaer, ставящих их несколько выше обычных заводских «водянок».

Непосредственно процесс добавления новых устройств в контур СЖО Alphacool Eisbaer продемонстрирован в соответствующей видеоинструкции от производителя. Алгоритм действий там, кстати, показан на примере подключения к системе одного из новых радиаторов Alphacool NexXxos V.2. Инструкция очень наглядная, да и сам процесс довольно прост и интуитивно понятен, но некоторые моменты все-таки стоит рассмотреть отдельно. Ну, а поскольку  все объяснения на видео даны на английском языке, мы сделали русскоязычные субтитры и добавили в конце пошаговый гид (тоже на русском).



Вам понадобятся: необходимое оборудование и общие рекомендации

Чтобы подключить дополнительный радиатор к системе водяного охлаждения (СВО) Alphacool Eisbaer, необходимо воспользоваться набором для расширения контура: например, Alphacool Eisbaer GPX Extension Set — с угловыми или прямыми фитингами.

Напомним, на соединительных шлангах Eisbaer имеются специальные быстроразъемные коннекторы. Разъединив их, как раз и можно добавить в контур СВО то или иное устройство. Разумеется, на устройстве также должен быть соответствующий коннектор. Если его нет — как, например, у радиаторов — его роль выполняет Eisbaer GPX Extension Set. Набор с угловыми фитингами дает больше гибкости в выборе места установки радиатора; с набором с прямыми фитингами будет легче работать.

Помимо набора для расширения, вам понадобится хладагент, гаечный ключ и салфетки или бумажное полотенце (зачем — см. ниже). Все манипуляции по подсоединению радиатора к СВО можно проводить как внутри корпуса, так и вне его. Однако мы рекомендуем работать вне ПК, предварительно сняв систему охлаждения, — это несколько проще и безопаснее.

Порядок работ по подключению дополнительного радиатора к Alphacool Eisbaer

  1. Подсоедините шланги из набора для расширения контура к радиатору (фитинги ввинчиваются в отверстия входа/выхода на камерах радиатора). Поначалу этот процесс может показаться трудноватым, особенно при выборе угловых фитингов. Но вскоре вы освоитесь и дело пойдет быстрее.
  2. Затяните фитинги в отверстиях радиатора с помощью гаечного ключа подходящего размера (или используйте разводной). Важно: при затягивании фитингов не следует прилагать чрезмерных усилий.
  3. Разъедините разъемы на шлангах системы жидкостного охлаждения Alphacool Eisbaer.
    ВНИМАНИЕ: не перекручивайте и не перегибайте концы разъема в разные стороны. Возьмите разъем за середину и просто развинтите его. В противном случае он может быть поврежден.
    Также стоит обратить внимание, что при разъединении разъема из него может вытечь немного воды. Это нормально, но стоит иметь под рукой салфетку или что-нибудь, чем можно оперативно промакнуть вытекающие остатки жидкости.
  4. Соедините между собой свободные разъемы набора для расширения контура и разъемы Eisbaer по принципу СИНИЙ-КРАСНЫЙ. Плотно закрутите разъемы.
  5. После соединения разъемов жидкость в водоблоке начнет убывать, заполняя новый элемент контура СЖО, то есть — новый радиатор. Поднимите водоблок вверх и удерживайте его так, пока в нем остается жидкость.
  6. Поставьте водоблок вниз и отвинтите крышку филпорта (заливочного клапана) на водоблоке. В комплекте к новым радиаторам NexXxos V,2 идет T-образный ключ, который будет очень удобен для этого. Из-под крышки опять-таки может вытечь немного остатков жидкости. В таком случае, удалите ее. Далее, заполните водоблок хладагентом, закрутите крышку и вновь поднимите водоблок вверх, чтобы жидкость могла распределиться по контура. Повторяйте операцию столько раз, сколько необходимо для того, чтобы система заполнилась до конца.
    ВНИМАНИЕ: внутри филпорта есть уплотнительное кольцо. Не забудьте установить его обратно, иначе заливочный клапан может протекатьQQQQQQQQ.
  7. Перед установкой СЖО с дополнительным радиатором в ПК рекомендуется провести тестовый запуск, чтобы определиться, что не возникает протечек и система работает нормально. Для этого используйте подключите 3-пиновый разъем Eisbaer к разъему БП на 12 В. Если все работает хорошо, система готова к установке в корпус.



ВНИМАНИЕ: Изложенный выше порядок действий по подключению дополнительного радиатора к системе жидкостного охлаждения Alphacool Eisbaer составлен на основе соответствующего видео Alphacool (ссылка) и приведен исключительно в информационных целях, а также для привлечения внимания к продукции Alphacool. Несмотря на то, что у нас нет оснований не доверять видеоинструкциям Alphacool, ни производитель (Alphacool), ни ООО «Арктик-М», ни непосредственный продавец не несут ответственности за любые возможные негативные последствия и возможный ущерб, возникшие при следовании видеоинструкции и/или данному порядку действий. Если у вас есть сомнения относительного того, насколько правильно и безопасно вы можете подключить радиатор или иные устройства к СЖО, пожалуйста, обратитесь к специалистам.



О компании Alphacool
Компания Alphacool была образована более 15 лет назад в Германии и приобрела репутацию производителя самых эффективных и топовых СЖО, которые способны успешно справиться с любыми задачами.

Эксклюзивным дистрибьютором продукции Alphacool в России является наша компания ООО «Арктик-М». Наличие отлаженных логистических каналов позволяет нам в краткий срок и без чрезмерных затрат осуществлять поставки товаров любым видом транспорта и сохранять цены на оптимальном уровне.

Подробнее о возможностях по доставке и продвижению товаров читайте в соответствующем разделе на нашем сайте.

радиатор водяного охлаждения - Перевод на немецкий - примеры русский

На основании Вашего запроса эти примеры могут содержать грубую лексику.

На основании Вашего запроса эти примеры могут содержать разговорную лексику.

Предложить пример

Другие результаты

Сначала нужно выбраться из спального мешка и надеть костюм водяного охлаждения.

Zuerst müsste er aus seinem Schlafsack kommen und einen Schutzanzug anziehen, der seine Körpertemperatur reguliert.

Обрабатывать магниты следует только специальными алмазными инструментами с хорошим водяным охлаждением.

ИП-21 представляет собой коренную модернизацию устаревшего И-16 с авиационным двигателем с водяным охлаждением М-105.

Die I-21 stellte eine grundlegende Modernisierung der veralteten Polikarpow I-16 dar, indem der wassergekühlte Flugmotor M-105 eingebaut wurde.

16-ти цилиндровый двигатель с водяным охлаждением мощностью 1052 л.с., 4-х клапанная система принудительного впрыска, 6-ти скоростная коробка передач, 320 мм передние диски.

FIüssigkeitsgekühIter 4- Z yIindermotor, 1 6 VentiIe, 1052 cm³ Hubraum, Ram Air Induktion, 6- Ganggetriebe, und 320 mm DoppeIscheibenbremsen.

В 1982 модели с воздушным охлаждением были заменены на модели с водяным охлаждением.

Subaru производит горизонтальные оппозитные 4- и 6-цилиндровые двигатели с водяным охлаждением, которые продаются как h5 H6, и которые не следует путать с H-конфигурацией блока цилиндров двигателя.

Subaru hat irritierenderweise wassergekühlte 4- und 6-Zylinder-Boxermotoren als H-4 und H-6 vermarktet, obwohl deren Zylinderanordnung nichts mit einem echten H-Motor zu tun hat.

Наследник Нордхоффа - Курт Лоц - делал ставку на новую программу развития на основе моторов с водяным охлаждением и передним приводом, при том что импортные марки Fiat, Peugeot И Simca предлагали компактные модели с передним приводом уже в 1960-е годы.

Nordhoffs Nachfolger Kurt Lotz schlug den Weg zu einem neuen Konzept mit wassergekühlten Motoren und Frontantrieb ein, nachdem Importmarken wie Fiat, Renault, Peugeot und Simca bereits in den 1960er Jahren kompakte Modelle mit Frontantrieb präsentiert hatten.

Использует исключительно водяное охлаждение.

Это ж мощная геймерская система с водяным охлаждением!

Радиатор повторного охлаждения / теплообменник для воздуходувки – KAESER KOMPRESSOREN

Подходят отлично: радиатор повторного охлаждения / теплообменник для воздуходувки Kaeser

Радиаторы повторного охлаждения / теплобменники Kaeser разрабатываются специально для эксплуатации в сочетании с воздуходувками Kaeser. Они используются во всех областях, где недопустим перегрев технического воздуха. Кроме того, радиаторы повторного охлаждения / теплообменники могут использоваться для рекуперации тепла.

Kaeser предлагает две концепции повторного охлаждения:

  • для эксплуатации в условиях достаточного количества прохладного окружающего воздуха и при отсутствии доступа к воде: воздушное охлаждение (теплообменник с перекрестным движением потоков, серия ACA).
  • для достижения чрезвычайно низких температур: водяное охлаждение (трубчатый теплообменник, серия WRN).
Нагретый охлаждающий воздух может использоваться для отопления производственных помещений, нагретая охлаждающая вода может, например, быть использована в очистных установках для сушки осадка.

Ваши преимущества

  • Передача энергии без потерь:
    наши радиаторы повторного охлаждения разрабатываются специально для эксплуатации в сочетании с воздуходувками Kaeser. Таким образом почти полностью исключаются потери потока и потери давления, и вся энергия может быть использована для дальнейших процессов.
  • Подходящий радиатор повторного охлаждения / теплообменник для любой из возможных сфер применения:
    мы поможем выбрать модель из нашего широкого ассортимента, соответствующую требованиям к давлению и температуре. Для наших клиентов это означает гарантию максимальной эффективности и увеличения срока службы.
  • Защита термочувствительных сыпучих материалов:
    радиаторы повторного охлаждения / теплообменники Kaeser гарантируют надежное снижение температуры воздуха. Сыпучие материалы, чувствительные к воздействию температур, например, смеси для выпечки, корма для животных или пластиковые грануляты, сохранят свое качество.

MSI запускает линейку систем охлаждения для ЦП «все в одном» MAG Coreliquid

Компания MSI продолжает делать ставку на качественные решения для охлаждения, выпуская новую линейку инновационных систем водяного охлаждения — серию MAG Coreliquid. Эти системы жидкостного охлаждения, впервые представленные на выставке CES 2020, имеют потрясающий дизайн, бесшумны в работе и эффективно справляются с задачей охлаждения. В этом решении действительно есть все необходимое.




Системы из серии MAG Coreliquid совместимы с разными разъемами процессоров Intel и AMD и с легкостью обеспечивают охлаждение даже самых мощных процессоров. В линейке представлены модели с 240-миллиметровыми и 360-миллиметровыми радиаторами, что дает игрокам и профессионалам возможность выбрать тот вариант, который соответствует их требованиям с точки зрения интенсивности охлаждения и совместимости с корпусом.




Радиаторы изготовлены с использованием высококачественных алюминиевых пластин для максимального отведения тепла. В то время как 360-миллиметровый радиатор обеспечивает намного более высокие показатели охлаждения даже для самых мощных ЦП на рынке, 240-миллиметровая модель станет идеальным решением для тех, кого интересует более компактная сборка ПК, в которой нельзя разместить больший радиатор.




Системы жидкостного охлаждения выделяются благодаря невероятной подсветке ARGB, которой можно управлять с помощью синхронизации Mystic Light от MSI — функции, которая позволяет с легкостью настроить эффекты для всей системы и синхронизировать их для элегантного внешнего вида. Система охлаждения оборудована не только смарт-контроллером ARGB от MSI, но также имеет обновленную конструкцию с 8 улучшенными каналами для воды. Благодаря расположению каналов с холодной водой в центре вместо параллельного размещения увеличивается площадь поверхности и ускоряется отведение тепла.


Корпус системы водного охлаждения можно поворачивать на 270 градусов, что невероятно упрощает установку системы и подключение кабелей. Такая конструкция делает установку радиатора и расположение кабелей вокруг него более удобным, что выгодно выделяет продукты из этой линейки на фоне традиционных систем водного охлаждения «все в одном».


ШИМ-вентиляторы регулируют скорость вращения лопастей в зависимости от температуры, что позволяет сделать их работу абсолютно беззвучной. Более того, их максимальная громкость не превышает 40,9 дБА. Таким образом, система будет работать тихо даже при полной загрузке ЦП, когда лопасти вращаются на максимальной скорости. Мы позаботились о том, чтобы сделать как можно тише даже работу помпы — ее громкость не превышает 18 дБА.


Устройства из серии MAG Coreliquid от MSI созданы для длительной работы! Они оборудованы помпой с надежными керамическими подшипниками, срок службы которых оценивается в 100 000 часов. В отличие от других жидкостных систем охлаждения «все в одном» на рынке, в моделях этой серии мотор перемещен в ряд с водным охлаждением, чтобы исключить возможность повреждения и избежать шума от вибрации материнской платы и ЦП.


Характеристики

Наименование

MAG Coreliquid 240R

MAG Coreliquid 360R

Сокет Intel

LGA1150/1151/1155/1156, LGA1366, LGA2011, LGA2011-3, LGA2066

LGA1150/1151/1155/1156, LGA1366, LGA2011, LGA2011-3, LGA2066

Сокет AMD

AM4, FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2

AM4, FM2+, FM2, FM1, AM3+, AM3, AM2+, AM2, TR4, sTRX4, SP3

Размеры радиатора

272 x 120 x 32мм

394 x 120 x 32мм

Длина трубок жидкостного охлаждения

400мм

400мм

Материал радиатора

Алюминий

Алюминий

Размеры вентиляторов

120 x 120 x 25мм

120 x 120 x 25мм

Скорость вращения вентиляторов

500 ~ 2500 об/мин

500 ~ 2500 об/мин

Воздушный поток вентиляторов

17. 67~93.69 CFM

17.67~93.69 CFM

Создаваемое давление воздушного потока

0.17 ~ 3.48мм h3O

0.17~3.48мм h3O

Продолжительность жизни вентиляторов

70,000 часов

70,000 часов

Уровень шума вентиляторов

16.7~40.9 дБ

16.7~40.9 дБ

Тип подшипника вентиляторов

Два шарика

Два шарика

Номинальный ток вентилятора

0.36A

0.36A

Потребляемая мощность вентилятора

4.32W

4.32W

Продолжительность жизни насоса

100,000 часов

100,000 часов

Уровень шума насоса

18 дБ

18 дБ

Ток нагрузки насоса

0.34A

0.34A

Потребляемая мощность насоса

4.08W

4.08W

Посмотрите на наши системы охлаждения в действии!

Если вы хотите посмотреть на жидкостные системы охлаждения MAG Core вживую, приглашаем вас на стенд MSI на выставке CES 2020! А также подписывайтесь на страницу MSI Gaming в Instagram, чтобы быть в курсе новостей о наших продуктах и событиях на CES.

Кастомные системы водяного охлаждения. Как начать с самого начала - i2HARD

Статьи • 8 ноября 2020 • Анем

Рано или поздно каждый, кто увлекается компьютерным железом, хочет иметь у себя в составе ПК мощную систему охлаждения. Кто-то покупает себе огромные башни, кто-то готовые небольшие и недорогие системы жидкостного охлаждения. Конечно, всегда необходимо отталкивать задач, которые преследуют при покупке той или иной системы охлаждения, а также от конечной стоимости в соответствии с вашим бюджетом.Мы же с вами рассмотрим кастомные системы водяного охлаждения (СВО) в общем виде.

Сразу хотелось бы акцентировать внимание на нескольких ключевых моментах:

  1. Мы рассмотрим СВО в общем виде, мы не будем проводить расчёты систем водяного охлаждения, и будем опираться на базовые принципы, которые позволяют вам использовать кастомное СВО и при этом ни о чём не задумываться.
  2. Очень часто будет употребляться слово «кастом» и его производные. Это - позаимствованное с английского языка слово custom и один из вариантов перевода - заказ.Грубо говоря, «система водяного охлаждения изготовлена ​​на заказ». Конечно, такое выражение режет слух; вы сами себе заказчик, исполнитель и выбираете, какие компоненты будут у вас в отличии от готовых систем, используется понятие кастом. Конечно, есть готовые кастомные системы, которые вам любезно в коробку положат все необходимые компоненты и вы сами из них соберёте СВО, но зачастую такие системы обходятся дороже, чем самостоятельная сборка.
  3. В статье будет Введение контура, т.к. любая СВО - замкнутая система, в которой жидкость находится постоянно и циркулирует при работе системы.

Компоненты СВО

Основные компоненты:

  • Помпа - качает жидкость в вашей контуре.
  • Резервуар - содержит дополнительное количество жидкости, а также питает помпу.
  • Водоблок для ЦПУ \ ГПУ \ памяти \ VRM материнской платы - используется как холодная вода для непосредственного контакта с горячим оборудованием, передающая тепло от оборудования через пластину внутрь тела самого водоблока.
  • Охлаждающая жидкость - жидкость протекающая по контуру и выступающую в роли теплоносителя в контуре.
  • Радиатор - охлаждает жидкость, заставляя ее течь по узким трубкам прикреплёнными к ним рёбрами, которые увеличивают общую площадь рассеиваемой поверхности, что обеспечивает быстрый отвод тепла от воды в атмосфере.
  • Трубка - жёсткая или гибкая трубка, которая соединяет все компоненты СВО в единый контур.
  • Фитинги - часть контура, служащая для соединения трубок с компонентами СВО в нужных вам положениях, а также создающая герметичность контура.

Вспомогательные компоненты:

Компоненты, которые могут быть в вашем СВО, а могут и не быть - всё зависит от ваших желаний.

  • Вентиляторы - да, хотя и в большинстве контуров СВО без них не обходится, но технически радиаторы могут рассеивать тепло сами по себе, особенно если у вас есть солидный ультрабашенный корпус, в котором можно link сверхдлинные и толстые радиаторы, создающие большие рассеиваемые площадь. Мы же, говоря о большинстве СВО, без вентиляторов не обойдёмся.
  • Дренажный клапан - ещё один второстепенный компонент, который служит для удобного сливания жидкости из контура. Если вы планируете часто разбирать контур или захотите элементы, то запишите его к себе в основные компоненты.
  • Порт для заполнения (порт заполнения) - дополнительный элемент удобства. Конечно, вы можете заполнить жидкость через свободные отверстия с внутренней резьбой в резервуаре (порты), если такие есть, например, на крышу корпуса и заливать жидкость через него, просто заглушить его во время работы; также филл портом вы подключить датчик давления или температуры, хотя это не совсем стандартное решение.
  • Индикатор расхода - прозрачный ящик с шаром / крыльчаткой, который (-ая) вращается при движении жидкости. Позволяет мгновенно определить, насколько быстро жидкость движется внутри петли (и движется ли она вообще). В некоторой степени полезно, если ваш насос настроен на низкую скорость, и вся система во время работы останавливается.
  • Датчик расхода - аналогично индикатору расхода, только позволяет вывести значение на отдельный экран или в ПК в единицах расхода (л / ч - литры в час, стандарт для СВО).
  • Проходные порты - кольца с резьбой с двух сторон для соединения с фитингами. Используются, когда необходимо провести трубку через препятствие (например, через кожух блока питания в нижней части корпуса).
  • Датчик температуры - служит для измерения температуры жидкости в контуре. Например, вы можете измерить температуру нагретой жидкости после водоблока и охлажденной воды после радиатора для расчета эффективности вашей контура;
  • Датчик давления - для измерения давления внутри вашей контуры, можно использовать вместо индикатора расхода для определения, есть ли проблемы у вас в контуре и начало ли падать давление.

Достаточно много компонентов в системе, кажется, сложным, но давайте разберёмся подробнее.

Помпа и резервуар

Раньше системы водяного охлаждения не было настолько часто в ходу, знало о них малое количество людей, часто использовалось то, что есть под рукой. Значительно сильно бьют по карману, особенно если это фирменные изделия, которые являются лидером на рынке водяного охлаждения.

Помпа - это электродвигатель, вращающее рабочее колесо, которое создает давление и приводит жидкость в движение. В корпусе помпы есть входное и выходное отверстия.

Жидкость, которая течет внутри помпы, охлаждает её, а также служит в роли смазки (так называемая «конструкция с мокрым ротором»). По этой причине никогда не запускайте помпу без жидкости, это может привести к выходу помпы из строя за считанные секунды.

Модели помп

Сейчас на рынке в основном присутствуют два вида помп - это DDC и D5.Рассмотрим их достоинства и недостатки. Конечно, не все недостатки таковыми и в нашем случае они могут быть таковыми только на фоне друг друга, а конкретно для вашего контура и вовсе будут достоинствами.

Помпа D5

Достоинства:

  • холодная;
  • тихая,
  • максимально возможный расход - 1500 л / ч, в зависимости от модели.

Недостатки:

  • габариты;
  • максимально возможный напор - 4 метра (если говорить о максимальном напоре, то измеряется он достаточно просто.После этого смотрится насколько высоко помпа качнула жидкость по трубке),
  • охлаждение. Вы спросите, а как так, помпа же холодная? Да, корпус помпы холодный, но любая помпа требует охлаждения и здесь нет исключения. Охлаждение происходит за счет жидкости в вашей контуре, т.е. Если вы видите, что помпа D5 имеет мощность 20 Вт, то будьте готовы, что большую часть этой мощности вам придется рассеивать и ваша жидкость будет несколько горячее, чем хотелось бы. Рассмотреть на фоне более горячих достаточно большой системы.

Помпа DDC

Достоинства:

  • габариты, по сравнению с D5, помпа DDC компактнее, поэтому вы можете установить в небольшие корпуса или же если вы просто любите более компактные решения;
  • максимально возможный напор составляет 7 метров;
  • охлаждение, здесь я запишу этот пункт в плюс со стороны контура, т. к. вода не будет нагреваться от помпы так, как в случае с D5, однако охлаждать помпу тоже необходимо, об этом уже посмотрим в недостатках.

Недостатки:

  • в данном случае нагреватель помпы уходит на ее корпус, поэтому вы можете видеть на некоторых моделях радиаторы снизу,
  • максимально возможный расход до 1000 л / ч в зависимости от модели,
  • шумная, но применительно к наиболее компактным или дешёвым моделям и скорее всего на максимальных оборотах помпы.
  • Как вы видите, нигде не исчезло про стоимость. Из моих наблюдений хотелось бы сказать, что я не видел дешёвых D5 помп, только DDC, поэтому утверждать однозначно по этому вопросу не могу.

Рассмотрим небольшой график ниже.

Снизу мы видим расход, слева давление и справа мощность помпы. При 200 л / ч на DDC помпе давление будет составлять 400 мБар, а на D5 300 мБар, при этом потреблении у D5 помпы немного выше, чем у DDC, но с повышением расхода разница сходит на нет по мощности, а на максимальном значении мощность помпа D5 даже немного выигрывает.

Когда же какую помпу применять? DDC помпу применяет в более компактных корпусах, а также в большом количестве различных поворотов, радиаторов, водоблоках в вашей системе, каждый элемент создает дополнительное сопротивление жидкости, тем самым давление в системе падает, а как мы с вами узнали - в DDC помпах наиболее высокое давление.Тем не менее, большинство людей выбирает D5 за свою тишину и скорость потока.

Корпус помпы

Как уже упоминалось ранее, помпа имеет свой корпус с входными и выходными отверстиями. Вы можете купить помпы у Alphacool, Swiftech, EKWB и др. производители. Помпы DDC или D5 будут иметь одинаковое внутреннее строение. Хотелось бы уточнить, что DDC и D5 в целом немного отличаются. Имеется в виду то, что помпы D5 разных производителей похожи, также как и DDC разных производителей схожи (различие применяемых материалов, а также в самом корпусе).Некоторые производители заявляют, что их корпус даёт отдельно для помпы с другими, кроме этого вы можете купить помпу и отдельно корпус, а по стоимости это будет не совсем выгодное решение.

Резервуары и комбинированные блоки

Если по корпусу помпы практически не возникает вопросов, т.к. в случае если он уже установлен, то в случае с резервуаром стоит всё же подумать. Резервуары могут быть как отдельного, так и комбинированного исполнения вместе с помпой, который изображён ниже.

Как и с корпусом помпы, выбор остаётся за вами. В целом резервуар очень слабо влияет на весь контур. Вы можете обойтись и без резервуара, но тогда достаточно сложно при заполнении помпу заполненной жидкостью, вам необходимо заполнить каждый элемент жидкой, соединять, что усложняет всю сборку в целом. Комбинированное исполнение помпы + резервуар не всегда удобно тем, что вы сразу должны предоставить необходимое вертикальное пространство, в то время как раздельное исполнение позволяет вам спрятать насос, например, под кожухом блока питания в корпусе, резервуар расположен выше, в удобном для вас месте.

Неважно, какой выбор вы сделаете, однако не забывайте, что все помпы смазываются с помощью жидкости в контуре, поэтому работа на сухую может вывести её из строя. У каждой помпы, будь то комбинированного исполнения или отдельного, есть свой вход или выход. Как вы видите на картинке сверху, резервуар показывает выше помпы не случайно, это предотвращает возможность «осушения» помпы за счёт давления жидкостного столба посредством силы тяжести. Это самый простой способ быть уверенным в безотказной работе помпы.Конечно, если вы полностью жидкой жидкостью, то можно расположить и резервуар, и помпу в любом положении.

Да в продаже есть и разные корпуса, в некоторых до сих пор есть отсеки под 5.25 дисководы, большинство компаний уже уходит от таких решений. Но производители помп и резервуаров также подумали о владельцах таких корпусов.

Как вы видите, есть разные исполнения в зависимости от того, что вам необходимо. Конечно, я бы уже не рекомендовал брать корпус с 5.25, но выбор остаётся за вами.

Радиаторы

Радиатор - единственная часть контура, которая отвечает за отвод тепла из вашей системы, поэтому это один из важных компонентов СВО.

Размер

Как хотелось бы сказать, что размер не имеет значения, но здесь обратная ситуация. Чем больше радиатор, тем больше его площадь рассеивания и тем лучше он отводит тепло из вашей контуры.

Размер радиатора записывается по размеру вентиляторов, которые можно к нему прикрутить.Так, есть радиаторы под один, два, три, четыре вентилятора и даже пять, но в большинстве случаев для четырёх уже сложно найти корпус, не говоря о пяти. Основное распространение получили радиаторы под 120x120 мм и 140x140 мм вентиляторы. Так, к примеру, радиатор под 2 кулера на 120 мм будет называться радиатор на 240 мм, в то время на 140 мм - 280 мм. Если вы видите в магазине радиатор 360 мм, то это радиатор под 3 вентилятора на 120 мм или 480 мм - под 4 вентилятора на 120 мм, изображённый.

Хотелось бы сказать, что на этом всё, но есть ещё один важный размер для радиаторов, и это - его толщина.Существуют тонкие радиаторы меньше на 30 мм, средние - от 30 до 35 мм, толстые - от 30 до 35 мм, толстые - от 40 мм и радиаторы- "свиньи" - сверх 80 мм. При выборе радиатора также учитывайте, что он должен влезть к вам в корпус вместе с вентиляторами на нём. , поэтому очень внимательно подойдите к этому вопросу.

Многие задаются вопросом: "А что лучше: длинные и тонкие, или короткие и толстые радиаторы"?

В первую очередь выбирайте максимальную длину, которая доступна вам из корпуса, а затем уже толщину.Разница между тонкими и средними радиаторами не слишком велика, в то время как между тонкими и толстыми радиаторами уже чувствуется существенная разница.

«Тяни-толкай»

Тяни-толкай или толкай, или тяни? Ничего непонятно. Если говорить об английских вариантах произношения, то это звучит как двухтактный (с двух сторон), толкание (спереди, охлаждаем воздухом радиатор) и тяга (сзади, вытягиваем тепло из радиатора). Что же нам выбрать?

Посмотрим на результаты тестирования от производителя системного водяного охлаждения EK.

При скорости вращения вентиляторов 800 об / мин эффективность конфигурации PUSH-PULL находится на первом месте, затем идёт PULL, а затем PUSH.

Во втором случае, когда вентиляторы вращаются со скоростью 1600 об / мин, эффективность PUSH-PULL также находится на первом месте, в то время как разница между PUSH-PULL становится практически незаметной.

К сожалению, скорее всего вы будете ограничены размерами своего корпуса и не сможете поставить кулеры с двух сторон, да и по стоимости установка «двухтактная» затратна достаточно.Что же тогда выбрать - НАЖАТЬ или ТЯНУТЬ? Здесь вам придётся проверить, исходя из вашей конфигурации. Данные тесты проводились просто на столе; у вас же будет, скорее всего, корпус и здесь ещё будет такой фактор, как нагрев самого корпуса. Вам придётся также выбирать между тем охлаждать ваш радиатор холодным воздухом снаружи и нагревать все комплектующие внутри или же ваши нагреватели проводят через ваш радиатор, а затем выводить его наружу. Если говорить конкретно о температуре процессора в таких случаях, когда СВО собрана только для процессора, то вариант с охлаждением холодного воздуха будет приоритетным, в ущерб температуре видеокарты. Самым же лучшим корпусом будет вынести радиатор за пределы, если вам позволяет окружающее, а также в корпусе есть соответствующие отверстия.

Если вам интересно, насколько сильная разница между длиной, толщиной радиаторов, а также установкой вентиляторов, рекомендую ознакомиться со статьёй.

Корпус и радиатор

Хочется также немного остановиться на корпусе и радиаторе. При подборе радиатора, если у вас уже есть корпус, ознакомьтесь с тем, какие радиаторы вы можете в нем установить (в некоторых руководствах по эксплуатации корпусов уже указано то, какие радиаторы вы можете установить), либо собственноручно проведите замеры.

Например, у Phanteks Eclipse P600s в указано следующее:

Сверху мы можем установить радиаторы 120, 240, 360 мм для вентиляторов 120 мм или 140, 280 для вентиляторов под 140 мм. Спереди 120, 240, 360 или 140, 280, 420, а сзади 120 или 140. Кроме этого учтите, что не всегда возможна установка радиаторов 360 + 420 мм, что указывает на вас в инструкции, потому что они могут просто напросто заходить друг на друга. друга, поэтому будьте с этим аккуратнее.

FPI

Ещё одна характеристика радиатора - это плотность рёбер: количество рёбер, рассеивающих тепло, измеряется в FPI (количество рёбер на дюйм). Чем больше у вас рёбер, тем больше площадь рассеивания и тем лучше радиатор отводит тепло. С другой стороны, больше площадь рёбер - значит, необходимо проводить воздух через них, следовательно, необходимо крутить вентиляторы на повышенных оборотах, что создаёт дополнительный шум. Но также FPI - не такая и важная оценка в сравнении с длиной радиатора.Если у вас есть возможность выбрать наиболее длинный радиатор, то можно сделать выбор в пользу уменьшения плотности рёбер. Если у вас достаточная площадь поверхности, лучше выбрать чуть более «прозрачные» радиаторы с немного меньшим FPI. Для сравнения ниже изображены радиаторы разного размера с разной плотностью рёбер.

Эффективность

Вы наконец-то выбрали радиатор, который вам подходит. Но как узнать, насколько эффективен для вашего случая? Типичный совет, который можно увидеть на большинстве сайтов и различных статьях, например, у EK - это выбрать радиатор на 120 мм, если у вас только 1 компонент, который необходимо охлаждать, и 240 мм, если два. Конечно, это - нормальное правило в обычных условиях. Однако же зачем тогда люди берут два радиатора по 360 мм или даже 2 радиатора по 480 мм? Всё зависит от конфигурации вашего оборудования. Конечно, вы можете попытаться узнать на сайте, сколько ватт тепла может рассеять ваш радиатор, а также связаться с технической поддержкой для получения необходимых величин - это самый идеальный вариант. Тем самым вы берете суммарное TDP вашего оборудования и исходя из этого числа, подбираете себе радиаторы с TDP чуть выше (например, процессор Intel i9–10900K плюс карта NVidia 3080 составляет ориентировочно 600 Вт, следовательно, вам необходимо, чтобы 600 Вт было отведено.Я, конечно, как человек запасливый брал бы на 700 Вт сразу. Цифра достаточно большая и скорее всего вам понадобится не один большой радиатор для установки в корпусе или один большой по типу MO-RA для установки за пределами корпуса). Что делать, если ничего этого нет? Тогда остаётся искать соответствующие тесты в интернете. В данной статье немного выше уже приводился источник по выбору радиаторов и их эффективности. Это, конечно, очень частные случаи - не у всех есть самое производительное железо и необходимость в его охлаждении.За процессор для процессора хватает 1 радиатора средней толщины на 280 мм, что даст уже прирост в сравнении с суперкулером.

Металлы

Вопрос совместимости относится ко всем компонентам внутри контура, но т.к. радиатор имеет самое большое количество металла внутри, поэтому данный раздел находится здесь. Никогда не смешивайте разные металлы в рамках одного контура во избежание коррозии. Так, никогда не смешивайте медь и алюминий между собой. Правило простое: если вы выбрали медный радиатор, то избегайте алюминиевых деталей в контуре.Конечно, сами производитель готовых систем водяного охлаждения грешат этим, но по их заверению они используют специальные присадки в их жидкости во избежание возникновения коррозии, а мы поступаем просто - берём всё медное, т.к. медь лучше всего отводит тепло.

Водоблок

Водоблок - это теплораспределитель, спрятанный обычно в акриловом корпусе. Одна сторона теплораспределителя необходимой стороны нам поверхности (в нашем случае крышки процессора) своей полированной холодной пластиной, а противоположная представляет собой набор микроканалов, контактирующих с охлаждающей жидкостью.Эти микроканалы имеют ту же цель, что и ребра радиатора - они увеличивают площадь контактной поверхности для ускорения теплопередачи.

Кроме этого в водоблоках присутствует так называемая «разгонная пластина», которая распределяет поток по микроканалам соответствующим образом.

Размер микроканалов, шероховатость, размер разгонной пластины, её шероховатость, размер щели, количество щелей в пластине - всё это влияет на конечную эффективность по передаче тепла от процессора в наш теплоноситель (жидкость).Если вы стремитесь выиграть каждый градус при охлаждении, то стоит достаточно ответственно подойти к этому вопросу, изучить самые лучшие решения на рынке и присмотреться к ним. Если же цель - просто перейти на систему водяного охлаждения и сохранить свой бюджет, то можно присмотреться к более дешёвым решениям. Также не забывайте, как и воздушный кулер, водоблоки также подходят не под все сокеты, поэтому при выборе обращайте на это внимание.

Вентиляторы

Вентиляторы - также отдельный предмет для обсуждения.Как хочется купить дешёвые и качественные вентиляторы, или же дорогие и производительные, но здесь всё очень индивидуально. Так, например, некоторые утверждают, что EK Vardar - самые лучшие вентиляторы для СВО, тихие и производительные; однако другие говорят, что да, производительные, но далеко не самые тихие.

На рынке есть два типа вентиляторов: с оптимизированным воздушным потоком или обычные вентиляторы, как мы все с вами привыкли, либо с оптимизированным статическим давлением, которые проталкивают воздух через какие-либо препятствия.Например, у Corsair серия AF (расшифровывается как воздушный поток) и SP (статическое давление) или у Arctic серия F (F12, F14) с обычным потоком и серия P со статическим давлением (P12, P14).

На этом рисунке левый вентилятор - модель F12, а правый - P12. Просто взглянув на них, вы предположить, что разница между вентилятором с воздушным потоком и вентилятором статического давления заключается в их форме лопастей, и вы вероятны правы. Вентиляторы P12 имеют широкие, плоские и более закрученные лопасти, заставляющие воздух двигаться вперёд через любые препятствия.В контуре водяного охлаждения основным препятствием на пути потока ребра радиатора. Многие из вас задумаются, наиболее лучший выбор - вентиляторы с высоким статическим давлением. И вы будете правым, однако это - не правило. Радиатор с небольшим размером FPI (с низкой плотностью рёбер) более «прозрачен» и не представляет большие проблемы даже для обычных вентиляторов. Более того, некоторые универсальные вентиляторы, не рекламируемые как вентиляторы с высоким статическим давлением, обеспечивают повышенное давление воздуха.Например, вы можете легко установить стандартные вентиляторы Phanteks Enthoo Evolv на радиатор, и они превзойдут вентиляторы Corsair SP LED, которые намного хуже, чем обычные модели SP от Corsair. Как говорится, «истина где-то»: изучайте обзоры, смотрите тесты и сделайте вывод для себя, какой вентилятор достоин внимания, а какой просто проплачен преимущества в виде рекламы.

Трубки и фитинги

Жёсткие и гибкие трубки

Как вы уже поняли из названия, есть два вида трубок.За пояс на некоторых сайтах под шлангами имеется в виду гибкая трубка, а под трубкой - жёсткая. Шланги, помимо кастомных СВО, также используют и в необслуживаемых готовых СВО.

Как вы видите, радиатор соединён посредством шлангов с комбинированным водоблоком и помпой.

Жёсткие трубки - а что о них говорить? Жёсткие есть жёсткие, часто требуются специальный инструмент для обрезки и загиба, а также специальные фитинги.

Так а что же лучше? Гибкие или жёсткие трубки.Нет однозначного мнения, так что давайте разбираться.

Безопасность. Я считаю, что гибкие трубки с точки зрения безопасности лучше, чем жёсткие. Компрессионные фитинги имеют штуцер, который нужно вставить в шланг с большим усилием, а также потратить усилие на его снятие. Кроме этого, с компрессионным кольцом фитинга, которое закрывает соединение, почти невозможно, чтобы трубка случайно соскользнула. Также есть компрессионные фитинги для жёстких трубок, они не болтаются и не опасны.Но если вы попытаетесь вытянуть жёсткую трубку вручную, она будет отсоединяться намного проще, чем гибкая.

Сложность. С гибкой трубкой проще работать: переведите шланг, подключите обе стороны, и все готово. Только будьте осторожны, чтобы не согнуть трубку под очень острым углом, чтобы избежать перегиба, который может ограничить или полностью заблокировать поток. Естественно, и этого можно избежать, применив толстый шланг, например, 10/16 (внутренний диаметр / внешний диаметр в мм) - конечно, он более жёсткий, с ним немного тяжелее работать, чем с 10/13, зато у вас меньше шансов сделать перегиб.В свою очередь, жесткая трубка требует больше усилий: вам нужно либо согнуть ее с помощью дополнительных инструментов (например, теплового пистолета), либо купить адаптеры под углом 45 и 90 градусов для прокладки прямых частей трубки от одного компонента контура к другому.

Материалы. Любая гибкая трубка по своей сути одинакова. Она может быть прозрачной или цветной со специальным покрытием или без него, но в двух словах - это просто гибкий шланг. С жёсткой трубкой у вас гораздо больше возможностей.Для того, кто собирает контур впервые, лучше начать с трубки из PETG: она дешёвая, легко сгибается и долговечнее акриловой трубки. Более продвинутые «водянщики» могут выбрать стеклянные трубки из-за их кристально чистого внешнего вида и высокой устойчивости даже к самым агрессивным химическим веществам (помните, из чего сделаны все колбы и флаконы для химических и биологических лабораторий?). Наконец, опытный «водянщик» может использовать медные трубки для ПК в стиле стимпанк или карбон, а также металл или пластик.Есть много вариантов на выбор.

Химическая устойчивость. Я уже упоминаю, что стеклянные трубки наиболее химстойкими трубками, которые можно использовать. Дешёвые варианты (гибкие трубки, акрил, PETG) обычно менее долговечны. Гибкая трубка медленно выщелачивает пластификатор в жидкости, которая забивает петлю и делает трубку непрозрачной. Трубки из PETG чувствительны к пропиленгликолю, поэтому, если вы используете жидкость, продаваемые на их вторичном рынке, сначала проверьте содержимое.

Цена. , учитывая, что вы не выбираете что-то необычное, например, медные или карбоновые трубки, гибкие и акриловые трубки из полиэтилентерефталата одинаково дёшевы.

Внешний вид. Если вы стремитесь к наибольшей производительности, вы можете максимально проветриваемый корпус использовать установку водяного охлаждения, приобретаете гибкую трубку и довольный эксплуатируете ваш комплект. Однако, если вы эстетично и любите, чтобы было красиво, а также вам не нравятся эти лианы в виде гибких шлангов, то есть за вами только один выбор - жёсткая трубка.Да, это займёт больше времени, но это - достаточно творческий процесс для особых ценителей. А некоторые проекты и вовсе - отдельный вид искусства.

Размер трубок и фитингов

Трубки марки меняются двумя цифрами: внутренним и внешним диаметром или ID и OD. Например, трубка с маркировкой 12–16 мм (или 7/16 "- 5/8" или 12/16) имеет наружный диаметр 16 мм с отверстием 12 мм, что означает, что толщина этой трубки составляет 2 мм.

Размер (и толщина) в некоторой степени определяет ее долговечность, но в первую очередь это вопрос личных предпочтений.Для больших корпусов рекомендуется использовать более толстые трубки, поскольку они визуально «заполняют» свободное пространство корпуса. Как по мне, лучший вариант гибкой трубки - 10/16.

После того, как вы выбрали размер трубки, будьте особенно осторожны, выбирая фитинги правильного размера. Интернет-магазины маркируют в соответствии с размером трубок, поэтому пока вы внимательны и обращаете на это внимание, то все будет в порядке.

Выбор фитингов

Вы получаете самые дешёвые на всем известном сайте, что мы говорим о фитингах, вы берёте на себя все возможные риски. Водоблоки обеспечивает две герметичные акриловые детали, насосы останавливаются при выходе из строя, резервуары обеспечивают собой просто пластиковые или стеклянные цилиндры - все узлы контура почти полностью герметичны. Если в вашей контуре образовалась утечка, это с большей вероятности - плохой фитинг. Всегда помните, вы получаете то, что платите, поэтому подумайте о покупке высококачественной продукции существующих производителей, как Bitspower или Alphacool, или хотя бы Barrow.Позволяет вызвать утечку из-за повреждения резиновых уплотнительных колец, вызвать утечку из-за повреждения резиновых уплотнительных колец, вызвать утечку из-за повреждения резиновых уплотнительных колец или простого изнашивания из-за натяжения трубки и химических элементов, связанных с охлаждающей жидкостью (поворотные адаптеры особенно уязвимы). По этой причине, проведите следите за резервуаром: если вы заметили, что уровень жидкости достаточно упал, выключите компьютер. Корпуса с панелями из акрила или закалённого стекла очень помогают, поскольку позволяют использовать за контуром и вовремя потенциальные проблемы.

Кроме того, фитинги также бывают разных типов: вставные (пушины, вставные), быстроразъёмные соединения. Как мне кажется, компрессионные фитинги всегда должны быть вашим выбором по умолчанию, поскольку они обычно являются самыми безопасными из их плотного сжатия.

Адаптеры

На рынке присутствует большое разнообразие различных адаптеров - угловые 45- и 90-градусные, T- и Y-разветвители, удлинители и т. д. Обратите внимание, что фитинги и адаптеры - это самые уязвимые части контура, поэтому старайтесь не использовать ими.Тем не менее, было бы неплохо сохранить пару запасных угловых адаптеров на случай, если вы столкнулись с очень сложным изгибом, уже стоил вам довольно много испорченных трубок PETG.

Расрители попадают в ту же категорию «на всякий случай». Таким образом, пришлось использовать угловой фитинг с небольшим расширением, поэтому самым он идеально вошёл в углубление резервуара. для нужного мне изгиба, т.к. угловой фитинг сделал своё дело.

Охлаждающая жидкость

Что же заливать в контур - один из главных вопросов. Самый лучший теплоноситель - вода, но у воды есть негативные эффекты. У нас имеется замкнутый контур и в нём содержится вода. Также вода сама по себе начинает со временем «цвести», что тоже негативно сказывается на охлаждении в контуре, поэтому использование крайне не рекомендуется, чтобы вымыть остатки пыли / грязи или каких-либо элементов при производстве компонентов контура.Хорошо, раз вода «цветёт», то может использовать дистиллированную воду? Неплохой вариант, но не каждая дистиллированная вода не содержит каких-либо примесей, поэтому с дистиллированной водой неплохо будет использовать-либо присадку по типу Mayhems и, пожалуй, это будет самый лучший вариант для вашего контура.

Либо второй вариант - использовать готовую охлаждающую жидкость по типу Fusion-X.

Жидкость от EK использовать не рекомендую, т.к. многоных отзывов по наличию осадка после непродолжительного использования в контуре, хотя сама EK говорит, что необходимо менять негатив через 2 года.

Остался вопрос, а сколько лить? В моей системе с одним радиатором 360 мм, 2 метрами трубки, водоблоком и резервуаром на 150 мм потребилось около 1 литра охлаждающей жидкости с учётом долива.

Сборка контура

Самое главное при сборке своего контура - не торопитесь, будьте готовы потратить больше времени, чем вы ожидаете. Когда вы спешите, то склонны к ошибкам, и даже если ничего страшного не произойдёт, вы все равно можете быть недовольны результатом.Если вы начинаете чувствовать усталость или злость, сделайте перерыв.

Если вы используете корпус из-под вашей рабочей системы, то постарайтесь по максимуму убрать всё, что может вам мешать во время сборки. Предварительно накрутите фитинги на все необходимые части контура, помпу, резервуар, радиатор, водоблок. Также если вы крепите к корпусу радиатора, а с другой стороны вентиляторы, то прикрутите вентиляторы к радиатору заранее.

Можно использовать разветвители для подключения нескольких вентиляторов к одному разъёму материнской платы. Некоторые материнские платы, такие как Asrock x570 Taichi, имеют разъёмы вентилятора / водяной помпы, которые позволяют подключать целую кучу вентиляторов с общим потреблением 2 Ампера. Обычные разъёмы для вентиляторов имеют предел мощности в 1 Ампер, поэтому проверьте характеристики вентиляторов и убедитесь, что их общий ток не превышает это число, поскольку чрезмерная нагрузка может повредить разъем.

Установите радиаторы, резервуар и помпу. Вы увидите все недостатки вашей сборки и получите возможность перепланировать.Также вы можете зарисовать примерную схему для себя, чтобы определиться с точным расположением каждого компонента.

Несмотря на популярный миф, порядок, в котором вы подключаете все узлы контура, не имеет значения (за исключением резервуара, который должен питать помпу напрямую). Когда на систему подаётся рабочая нагрузка, некоторые компоненты нагреваются быстрее, чем другие, тем самая большая разница в температурах. Однако охлаждающая жидкость имеет очень высокую теплопроводность и проходит через контур с высокой скоростью. Например, помпа D5, настроенная на скорость 50%, обеспечивает циркуляцию всего объёма охлаждающей жидкости всего за несколько секунд. В результате температура жидкости постепенно выравнивается, мы говорим о разнице в пару градусов Цельсия при максимальной нагрузке. Предоставляются услуги по простоте доступа к компонентам и эстетическому видеонаблюдению, а не очерёдности элементов в вашей контуре.

После того, как вы уже определились с установкой компонентов в вашем ПК, только тогда режьте вашу трубку.Да, да, трубка обычно продаётся метражом, и вы сами отрезаете нужное вам, иначе же вы рискуете попортить трубку, отрезав больше или что ещё хуже - меньше, чем нужно.

Не перетягивайте фитинги при их установке на водоблоки, т. к. корпус блока часто сделан из акрила и может треснуть. То же самое относится и к компрессионным кольцам - не используйте никакие инструменты, используя усилия рук и пальцев, не используйте чрезмерную силу.

Ещё раз проверьте контур перед его заполнением. Убедитесь, что все компрессионные фитинги затянуты, все запасные отверстия резервуара и помпы (если таковые есть) закрыты заглушками.

Большинство BIOS настроены на предупреждение и / или выключение системы, если кулер ЦП не вращается. Подключите 3-контактный или 4-контактный разъем помпы к разъёму CPU_FAN.

Перед установкой трубок подключите все необходимые кабели. Если вы не можете получить доступ к разъёму CPU_FAN после сборки остальной части контура, тогда подключайте 3-контактный или 4-контактный разъем помпы, когда вам удобно.Идеальный вариант - подключить помпу (и дополнительный кабель питания Sata \ Molex, который может быть у помпы) к другому блоку питания: найдите дешёвый блок питания, который поможет достать, и используйте его для питания помпы. Это позволяет безопасно удалить воздух из контура без включения системы, поэтому, если контур потечёт, то жидкость не нанесёт вреда остальным элементом ПК. Обратите внимание, что блок питания не включается, когда его основной 24-контактный кабель отключён, поэтому вам необходимо запустить его от внешнего источника, соединив зелёный провод с любым из черных (земля). Хорошо, а что делать, если у вас в блоке питания нет зелёных проводов, а все чёрные? Тогда просто ориентируйтесь на фиксатор на разъёме. Расположите его вверх, отсчитайте в верхний ряду слева 3 и 4 и воткните в него перемычку. Да, именно так, стандарт на то и есть стандарт, что неважно, какого цвета у вас провода, контакты всегда будут на тех же местах. Для этого можно использовать канцелярскую скрепку.

Если вы нервничаете из-за того, что вставляете металлические предметы в блок питания, купите перемычку, наподобие той, которая изображена на картинке ниже.

Медленно заполните резервуар и позвольте силе тяжести протолкнуть жидкость в самые нижние контуры. Добавьте ещё жидкости, пока резервуар не станет почти полным, затем включите помпу. Следите за жидкостью в резервуаре и держите палец на выключателе блока питания! Когда в резервуаре почти не осталось охлаждающей жидкости, выключите блок питания и соответственно помпу - помните, нельзя использовать помпу на сухую! Снова наполните резервуар и повторяйте весь процесс, пока контур полностью не заполнен.

В свежезалитой системе много воздуха задерживается в водоблоках и радиаторах. Эти пузыри могут блокировать контур и значительно снизить его производительность, поэтому вам нужно избавиться от него. Закройте заливное отверстие и начните наклонять корпус в сторону. Вы даже можете перевернуть корпус и аккуратно постучать ногтём по трубкам и блокам. По мере того, как все больше и больше воздуха выйдет из резервуара, вам необходимо вернуть его в нормальное положение, чтобы открыть резервуар и долить в него ещё жидкость.Вы не можете выпустить воздух сразу, чтобы выйти из контура естественным путём. Это может занять несколько недель в зависимости от сложности контура, но рано или поздно весь воздух уйдёт. Вы можете ускорить процесс, запустить доступный порты резервуара для выравнивания давления и запустить помпу на высоких оборотах. Внутри резервуара могут собираться маленькие пузырьки воздуха - это совершенно нормально. Маленькие пузырьки постепенно собираются в более крупные и поднимаются вверх, покидая систему.

Управление вентиляторами и помпой

Помпы, как и вентиляторы, могут иметь режим PWM для управления посредством материнской платы. Конечно, в продаже ещё есть и обычные помпы с ручным выбором скорости работы. Обороты помпы, в самом общем смысле, воздействуют на создаваемое давление, а также скорость течения жидкости в контуре: чем выше скорость и давление, тем, грубо говоря, лучше конечные температуры, но до установленных пределов. Невозможно только сильной скорости работы помпы добиться максимального охлаждения контура, поэтому ориентируйтесь на максимально выгодный режим работы для себя, а именно температуры - акустический комфорт.

Скорость вращения вентиляторов напрямую влияет на охлаждение: чем быстрее они вращаются, тем быстрее радиатор рассеивает тепло в атмосфере. В то же время вентиляторы основного источника шума. Регулировка скорости вращения вентилятора позволяет вам также найти золотую середину между температурой и акустическим комфортом.

Очень много вариантов того, как настроить кривую вентиляторов, начиная от BIOS и заканчивая программным очистителем. Лично я настраиваю следующим образом: использую программное обеспечение от производителя платы (вот здесь будьте аккуратны, не всё программное обеспечение работает всегда корректно и возможно, вам придётся всё же настраивать в BIOS, тестировать, настраивать в BIOS и тестировать так до идеала) и нахожу нужные значения.Затем, как только я нашёл их, переношу всё в BIOS, дальше я в BIOS сохраню профиль на всякий случай, сохраняю и выхожу.

На этом настройка заканчивается. Конечно, в BIOS есть соответствующие настройки, установленные материнской плате для скорости, если они установлены по умолчанию, то достаточно выбрать нужную и сохранить настройки.

Как вы могли заметить, ещё многое осталось за кадром: водоблоки для видеокарт, большинство второстепенных компонентов, специальных контроллеров, а также обращение с жёсткими трубками.Весь этот «водный мир» достаточно интересен, но хорошо, когда ты сам его прощупал своими руками. Используя только основные компоненты и вентиляторы, вы сможете собрать себе кастомную СВО не хуже готовых, а может даже и лучше от именитых производителей, но об этом в другом раз.

Счастливого вам погружения!

Система охлаждения процессора: жидкостное охлаждение или воздушное ...

Что подойдет именно вам?

Оба варианта охлаждения являются высокоэффективными при правильной реализации, но имеют разные характеристики в разных условиях.При выборе необходимого ряда факторов.

Цена

Цена может отличаться в зависимости от функций, отдаете предпочтение. Тем не менее в целом системы воздушного охлаждения обходятся дешевле более простой работе.

Для обеих систем существуют версии начального и премиум-класса. Модель системы воздушного охлаждения премиум-класса может быть оснащена более крупным теплоотводом, вентиляторами более высокого уровня и иметь различные варианты дизайна.Система жидкостного охлаждения «все в одном» высшего класса может быть оснащена более крупным радиатором и сочетать в себе эстетические и функциональные возможности индивидуальной настройки, такие как программное обеспечение для управления скоростью вращения вентиляторов и подсветкой.

Системы воздушного и жидкостного охлаждения процессора имеют больший диапазон цен в зависимости от необходимых характеристик.

Простота установки

Несмотря на то, что система жидкостного охлаждения «все в одном» зачастую более сложная, чем стандартная система воздушного охлаждения, принцип ее работы достаточно прост.Большинство таких систем состоят только из блока водяного охлаждения, двух шлангов, обеспечивающих циркуляцию охлаждающей жидкости и радиатора. Дополнительные действия включают установку блока водяного охлаждения, который может легко выйти из ПК. Охлаждающая жидкость, насос и радиатор автономными компонентами устройства (отсюда название «все в одном»), после его установки не требуется значительный контроль или техническое обслуживание.

С другой стороны, установка настраиваемого контура требует усилий и знаний со стороны сборщика. Процесс начальной установки может использовать больше времени, однако дополнительная гибкость позволяет расширить возможности при необходимости включить в контур другие компоненты, такие как графический процессор. При правильном внедрении эти более сложные настраиваемые контуры также поддерживают сборки всех форм и размеров.

Размер

Системы воздушного охлаждения сосредоточены в одной области, но их габариты сосредоточены в одной области.С другой стороны, при использовании системы «все в одном» вам потребуется пространство для установки радиатора. Кроме того, необходимо учесть такие аспекты, как правильное расположение и взаимодействие блока водяного охлаждения и трубок подачи охлаждающей жидкости.

Таким образом, если вы работаете с небольшой сборкой, громоздкая система воздушного охлаждения может оказаться не лучшим образом. В этом случае больше подойдет низкопрофильная система воздушного охлаждения или система «все в одном» с небольшим радиатором.При планировании модернизации или выбора корпуса убедитесь в наличии решения для выбранного по охлаждению и в том, что корпус поддерживает выбранное вами аппаратное обеспечение.

Звук

Жидкостное охлаждение, особенно при использовании системы «все в одном», работает тише, чем вентилятор на теплоотводе процессора. Это также может действовать в зависимости от наличия системы воздушного охлаждения с вентиляторами, специально разработанными для снижения уровня шума, а настройки или выбор вентилятора могут влиять на уровень шума.В целом жидкостное охлаждение обычно изолированно меньше шума, так как небольшой насос, как правило, хорошоан, а вентиляторы радиатора работают с меньшей скоростью (оборотов в минуту), чем на теплоотводе процессора.

Регулировка температуры

Если вы планируете выполнять оверклокинг или ресурсоемкие задачи, такие как рендеринг видео или потоковая трансляция, лучше всего выбрать жидкостное охлаждение.

По словам Марка Галлины, жидкостное охлаждение «более эффективно распределяет тепло по большей площади конвекционной поверхности (радиатора), чем чистая проводимость, что позволяет снизить скорость вращения вентилятора (для лучшей акустики) или увеличить общую мощность».

Другими словами, оно эффективнее и во многих случаях тише. Если вы хотите добиться минимальной температуры или получить более тихое решение и вас не пугает более сложный процесс установки, лучше всего вам подойдет жидкостное охлаждение.

Системы воздушного охлаждения достаточно хорошо перемещают тепло от процессора, но помните, что затем рассеивается в корпусе. Это может повысить эффективность общей температуры внутри системы. Системы жидкостного охлаждения лучше справляются с перемещением тепла за пределы системы через вентиляторы радиатора.

Радиатор повторного охлаждения / теплообменник для воздуходувки - KAESER KOMPRESSOREN

Подходят отлично: радиатор повторного охлаждения / теплообменник для воздуходувки Kaeser

Радиаторы повторного охлаждения / теплобменники Kaeser разрабатываются специально для эксплуатации в сочетании с воздуходувками Kaeser. Они используются во всех областях, где недопустим перегрев технического воздуха. Кроме того, радиаторы повторного охлаждения / теплообменники нагрудные для рекуперации тепла.

Kaeser предлагает две концепции повторного охлаждения:

  • для эксплуатации в условиях достаточного количества прохладного окружающего воздуха и при отсутствии доступа к воде : воздушное охлаждение (теплообменник с перекрестным движением потоков, серия ACA).
  • для достижения уровня низких температур : водяное охлаждение (трубчатый теплообменник, серия WRN).
Нагретый охлаждающий воздух местный установ для отопления производственные помещения , нагретая охлаждающая вода может, например, быть в очистных установках для сушки осадка .

Ваши преимущества

  • Передача энергии без потерь:
    наши радиаторы повторного охлаждения разрабатываются специально для эксплуатации в сочетании с воздуходувками Kaeser. Таким образом почти полностью исключаются потери потока и потери давления, и вся энергия может быть использована для дальнейших процессов.
  • Подходящий радиатор повторного охлаждения / теплообменник для любого из виновных сфер применения:
    мы поможем выбрать модель из нашего широкого ассортимента, соответствующую требованиям к давлению и температуре. Для наших клиентов это означает гарантию максимальной эффективности и увеличения срока службы.
  • Защита термочувствительных сыпучих материалов:
    радиаторы повторного охлаждения / теплообменники Kaeser гарантируют надежное снижение температуры воздуха.Сыпучие материалы, чувствительные к воздействию температуры, например, смеси для выпечки, корма для животных или пластиковые грануляты, сохранят свое качество.

Радиатор водяного охлаждения 3302-1301010 ГАЗ-3302 (3302-1301012

Радиатор водяного охлаждения 3302-1301010 ГАЗ-3302 «ГАЗель» (На штырях), ГАЗ-2705 Газель-фургон, радиатор охлаждения двухрядный, сборный, алюминиевый алюминиевый с пластиковыми бачками; индивидуальная упаковка - фирменная коробка ПРАМО.

3302-1301012, 3302.1301010, СГР-146-022, 3302-1301010, 3302-1301010, ЛР3302.1301010, Р3302-1301010Р, 3302-1301010-35, ЛР3302.1301012, РГ3302-1301010

Радиатор водяного охлаждения 3302-1301010 является важной составляющей системы охлаждения двигателя в автомобиле Газель.

Основной настрой радиатора 3302.1301010 является понижение температуры охлаждающей жидкости. Поэтому крайне важно, чтобы радиатор был в рабочем состоянии.

Принцип работы радиатора в автомобилех ГАЗель достаточной прост.В системе охлаждения двигателя присутствуют несколько ключевых элементов: водяной насос, термостат, расширительный бачок и вентилятор. Принудительная циркуляция охлаждающей жидкости имеет два режима: малый и большой круги. При малом круге циркуляции радиатор 3302-1301010 не участвует в системе охлаждения, так как термостат не дает прохода жидкости к радиатору и подает антифриз на вход водяного насоса. При достижении внутренней температуры охлаждающей жидкости, для автомобилей Газель 80-90 градусов, термостат открывается и жидкость попадает в радиатор, далее антифриз работает по большому кругу. Задачей радиатора является охлаждение попавшего в него антифриза (охлаждающей жидкости).

Процесс охлаждения достигается за счет конструкции радиатора, материала из которого сделан радиатор, месторасположения радиатора и вентилятора. На автомобилех Газель радиатор расположен в передней части подкапотного пространства, что обеспечивает свободный доступ воздуха при движении автомобиля. Сзади радиатора установлен электрический вентилятор, который включается при достижении определенной температуры в системе охлаждения.
Несмотря на достаточно прочную конструкцию, радиатор 3302-1301010 может не справляться с поставленными задачами и выйти из строя. Плохо работающий радиатор может вызвать перегрев двигателя, что чревато дорогостоящим ремонтом.


Есть несколько признаком, по которому можно понять, что вашему радиатору необходимо уделить внимание:

  • Падение уровня охлаждающей жидкости в расширительном бачке
  • Мокрые пятна на земле под автомобилем, после стоянки
  • Постоянная работа вентилятора
  • Повышение температуры охлаждающей жидкости, о чем сигнализирует приборная панель
  • Специфический запах в салоне автомобиля

При обнаружении одного из приведенных выше признаков, системе охлаждения необходимо уделить повышенное внимание и радиатору в том числе. При внешнем осмотре радиатора необходимо убедиться в отсутствии трещин, подтеков, запотеваний, деформации сот или трубок радиатора. Если таковые причины обнаружены, радиатор 3302-1301010 подлежит ремонту или замене. Ремонт радиатора не всегда оправдан, так как процедура достаточно, требует специального оборудования и навыков по ремонту радиаторов. И не дает гарантии, что радиатор после ремонта будет обеспечивать должное охлаждение. Поэтому лучший лучший будет заменить радиатор на новый.

Для того, чтобы ваш радиатор прослужил как можно больший срок, необходимо выполнять ряд действий:

  • Промывайте радиатор напором воды, это следует делать после зимнего периода, когда на радиаторе скапливаются реагенты, обрабатываемые дороги. Химические реагенты способны разъедать современные сплавы из которых изготавливают радиаторы. Так же радиатор необходимо промывать в летний период, когда на нем много насекомых или присутствует сильное загрязнение пылью и грязью.Простая промывка напором воды продлит вашего радиатора и сделает охлаждение двигателя более эффективным средством. Чем чище радиатор, тем лучше он справляется с отводом тепла.
  • Если в вашем автомобиле в бампере установлена ​​металлическая сетка с крупным зерном, необходимо установить металлическую сетку с более мелким зерном в 5-7 мм. Сетка будет служить защитой от попадания камней и других крупных объектов, которые на большой скорости могут повредить радиатор.
  • использует охлаждающую жидкость только той марки, которая предписана заводом изготовителем.Некачественные антифризы способны разъедать радиатор и другие элементы системы охлаждения, а также приводить к коррозии внутренних элементов системы охлаждения.
  • Следите за тем, чтобы радиатор был правильно установлен, как предписано заводом изготовителем. Неправильная установка приводит к дополнительным нагрузкам и вибрациям, что негативно повлияет на срок службы радиатора.
  • Следует уделять внимание вентилятору, неправильно установленная крыльчатка способ повредить радиатор.

Соблюдая эти простые правила, можно продлить срок службы вашего радиатора 3302-1301010.
Если все же радиатор нуждается в замене, при выборе радиатора необходимо обратить внимание на приобретаемый радиатор. На сегодняшний день на рынке представлены производители радиаторов. Они обладают качественными характеристиками радиаторов, которые устанавливаются на заводе изготовителе. Речь идет о радиаторах китайского производства.Неоспоримым преимуществом этих радиаторов является цена, но на этом плюсы заканчиваются. Такие радиаторы не обеспечивают долгий срок, а обеспечивают не должного охлаждения. Изготовлены из дешевых материалов, некачественно собраны, имеет непрезентабельный вид. Распознать такие радиаторы достаточно просто, они упакованы в картонные коробки без обозначения производителя или идут без упаковки.
Наша компания представляет радиаторы известных производителей, таких как «ПРАМО», «Лихославский радиаторный завод», «ШААЗ».Данные производители выпускают качественную продукцию, которая поставляется на заводские линии. Все радиаторы упакованы в фирменную упаковку и имеют дополнительную маркировку на корпусе радиатора. Покупая такой радиатор, вы приобретаете надежную деталь, которая прослужит длительный срок и станет эффективным элементом в системе охлаждения вашего автомобиля.

Для выбора нужной модели радиатора свяжитесь с нашими специалистами.

Ждем Ваших заказов на радиаторы Газель.


Радиатор водяного охлаждения Авто-Престиж

Любой силовой агрегат, работающий на топливе, в момент преобразования энергий имеет свойство выделять достаточно большое количество тепловой энергии.Не секрет, что ДВС в авто, так же относится к силовым агрегатам, работающем на нефтетопливе. Выделяя большое количество тепла. Для того, чтобы движок находился в постоянном рабочем режиме, без риска перегрева, авто комплектуется системой, происходит контроль за движением на охлаждение ДВС, а так же осуществляется контроль и регулирование температурной атмосферы.Эта система, как один из громоздких узлов, в своей комплектации имеет множество автоэлементов, функции производящего обеспечение нормального температурного режима, не выходящего за предельно- допустимые нормы, постоянной циркуляции охлаждающей жидкостной среды.

Одним из самых габаритных автоэлементов охлаждающей системы авто, естественно, является радиатор . Основным функциональным предназначением этого агрегата является охлаждение жидкостной среды, которая постоянно циркулирует в охлаждающей системе ДВС.От конструкции этого агрегата, а так же материала из которого он изготовлен напрямую зависит качественная работоспособность системы, а, следовательно, и качество охлаждения ДВС.

Конструктивно этот агрегат устанавливается в передней части кузова авто, направляет их на полезное дело- охлаждение жидкости, находящийся в емкости радиатора.

Чтобы обеспечить себя от лишних проблем, мы рекомендуем купить радиатор от брендовой компании «Авто-Престиж».Специалисты из этой компании, все нюансы, связанные с неудовлетворительной работой некоторых аналогов, разработали для автовладельцев радиатор нового образца. В процессе разработки специалистами были применены и использованы последние современные технологии. Продукция под брендом этой компании уже достаточно успешно работает на многих марках авто, и постоянно пользователей возрастает. Нельзя не отметить, что автотовары, которые производятся компанией «Авто-Престиж», перед выходом на широкий рынок, проходят обязательные испытания, которые могут указать на некоторые недоработки или того иного товара.Обычно автопродукция, изготавливаемая на современном, высокоточном оборудовании, укомплектована всеми производственными предприятиями компании, без особых проблем проходит жесткое тестирование. Стоимость товаров ТМ «Авто-Престиж» являются достаточно доступными как для автопродукции от самого производителя.

Политика компании «Авто-Престиж» ориентирована не на увеличение количества выпускаемого товара, а, прежде всего, на его высокое качество и налаживание постоянных деловых контактов с новыми рабочими контактами.Компания «Авто-Престиж» занимается как розничной реализации своей автопродукции, так и на оптовой, которая предусматривает неплохую скидку. Исходя из вышесказанного, мы рекомендуем установить на свое авто любой агрегат или автозапчасть под брендом «Авто-Престиж», и Вы почувствуете значительную разницу по отношению к аналогам других производителей, как по высокому рабочему ресурсу, так и по качеству.

Ссылка на PDF файл "Презентация радиаторов-Престиж"

Жидкостное охлаждение - Мотоэнциклопедия

Жидкостное охлаждение - система охлаждения, используемая для отвода тепла от двигателя и циркуляция жидкости через каналы двигателя и радиатора.

Система охлаждения двигателя внутреннего сгорания - совокупность устройств, обеспечивающая подвод охлаждающей среды к нагретым деталям двигателя и которая должна обеспечивать наивыгоднейшую степень охлаждения и возможность поддержания в требуемых пределах теплового состояния двигателя при различных режимах и условиях работы.

В период сгорания рабочей смеси температура в цилиндре достигает 2000 ° C и более. Система охлаждения для поддержания оптимального теплового состояния в пределах 80-90 ° C.Сильный нагрев может вызвать нарушение нормальных рабочих зазоров и, как следствие, усиленный износ, заклинивание и поломку деталей, а также снижение мощности двигателя, за счет ухудшения наполнения цилиндров, горюю смесью, самовоспламенения и детонации. Для нормальной работы двигателя необходимо охлаждать детали, приводящие к ним тепло в атмосфере непосредственно, либо при помощи промежуточного тела (воды, низкозамерзающей жидкости). При чрезмерно сильном охлаждении рабочая смесь, попадая на холодные стенки цилиндра конденсируется и стекает в картер двигателя, где разжижает моторное масло.Как следствие этого двигателя мощность уменьшается, а износ увеличивается. При понижении температуры масло густеет. Это является причиной того, что масло ухудшается в цилиндры и увеличивается расход топлива, уменьшается мощность. Поэтому система охлаждения должна ограничивать пределы диапазона, наилучшие условия работы двигателя.

Типы систем охлаждения

Существует три типа систем охлаждения двигателей внутреннего сгорания: воздушная, жидкостная и гибридная.

Термические двигатели для А. требуют охлаждения цилиндров. Только для слабых, велосипедных газолиновых двигателей достаточно воздушного охлаждения при помощи рубцов, прилитых к поверхности цилиндра; для более сильных насосов циркуляция воды с помощью между двойными стенками цилиндров, охлаждаемой в особом трубчатом приборе, помещаемом впереди А. и обдуваемом струей встречного воздуха.

Воздушное охлаждение

Воздушное охлаждение может быть естественным и принудительным.

Естественное воздушное охлаждение является самым простым видом охлаждения. Тепло от двигателя с такой системой охлаждения передаётся в ней развитое оребрение на внешней поверхности цилиндров. Недостаток системы заключается в том, что она из-за низкой теплоёмкости воздуха позволяет равномерно отводить от двигателя большое количество тепла и, соответственно, создавать компактные мощные силовые установки. Неравномерность обдува требует дополнительных мер для исключения локальных перегревов - более развитого оребрения в аэродинамической тени, обращении более нагретых выпускных каналов, вперёд по потоку, а холодных впускных - назад и т.п. Естественное воздушное охлаждение распространено на двигателях лёгкой высокоподвижной техники: мотоциклы, мопеды, авиа- и автомодели. С систематическим ростом форсировки моторов мотоциклов на наиболее совершенных моделях воздушное охлаждение уступает место жидкостному. По причине малой массы естественное воздушное охлаждение широко применялось на поршневых авиационных двигателях, где близкие к цилиндрическим и имевшие малую окружную скорость комли лопастей винта практически не работали как вентилятор, но скорость набегающего на потоке была сама по себе очень высока.

Стационарные или плотно закапотированные двигатели оснащены системой принудительного воздушного охлаждения. В них с помощью вентилятора создаётся поток воздуха, который обдувает рёбра охлаждения. Вентилятор и оребрённые поверхности, как правило, закрыты направляющим кожухом. Достоинства такого типа двигателя с естественным охлаждением: простота конструкции, малый вес, отсутствие охлаждающей жидкости. Однако такие двигатели отличаются повышенным шумом при работе, большими габаритами.Кроме того, при проектировании таких двигателей возникают проблемы с охлаждением отдельных элементов конструкции двигателя из-за неравномерного обдува. На легковых автомобилейх, производимых в Европе, воздушное охлаждение широко применяется в 1950-х - 1970-х годах. В основном это небольшие машины типа Фольксваген Жук, Fiat 500, Citroën 2CV; Особняком стоит представительская Tatra 613. В СССР самым известным автомобилем с воздушным охлаждением был «Запорожец». Выпускались грузовые автомобили с дизелями воздушного охлаждения (например грузовики под маркой «Татра» с момента начала выпуска и до начала 2010 года оснащались исключительно такими двигателями).Двигатели с воздушным охлаждением имеют многие трактора (иногда - тяжёлые, например Т-330; чаще - малые, от обычных пропашных до мини-тракторов частных хозяйств), для которых характерны установившиеся режимы работы двигателя и специфические требования к простоте обслуживания. В настоящее время (2015-е) принудительное воздушное охлаждение используется на большинстве скутеров, моторизованном оборудовании (бензопилы, газонокосилки и пр.), Двигателях малогабаритных генераторных установок, на мотоблоках и прочих самоходных и стационарных малых сельскохозяйственных и коммунальных машинах.Для последних очень распространены унифицированные ряды простых одно-двухцилиндровых двигателей воздушного охлаждения, одинаковые у различных производителей (Briggs & Strattonruen, Honda, Subaru, китайские), в виде компактного законченного блока с креплением на горизонтальной плоскость.

Жидкостное охлаждение

Системы охлаждения классифицируются в соответствии со способом использования теплоносителя в системе.

Замкнутые - в таких системах жидкость-теплоноситель циркулирует по герметичной контуре, нагреваясь от источника тепла (нагревателя) и остывая в охлаждающем контуре (охладителе).В зависимости от устройства системы, теплоноситель может закипать или полностью испаряться, вновь конденсируясь в охладителе. Незамкнутые - в незамкнутых (проточных) системах теплоноситель вводится, нагревается у источника тепла и направляется во внешнюю среду. В этом случае она играет роль охладителя, необходимого объема теплоносителя на выходе. Открытые - системы, в нагревателе помещен в некоторый объем теплоносителя, а тот заключен в охладителе, если таковой предусмотренной конструкцией.Например, открытая система с маслом в качестве теплоносителя используются для охлаждения мощных электротрансформаторов.

К «чисто жидкостным» системам охлаждения можно отнести лишь открытые системы охлаждения речных и морских судов, где для охлаждения используется забортная вода. В некоторых стационарных двигателях начала XX века отсутствовать радиатор, вместо этого имелся расширительный бак большого объёма - отчасти тепло рассеивалось за счёт испарения воды, отчасти - через стенки бака, отчасти за счёт большого объёма воды, который не успевал достаточно прогреться за время работы двигателя .

Замкнутая система (Гибридный тип)

Сейчас гибридную систему называют также жидкостной. Фактически она всё же гибридная, так как там тоже участвует воздух.

Гибридный тип сочетания системы: тепло от цилиндров отводится жидкостью, после чего она, на удалении от теплонагруженной части двигателя, охлаждается в радиаторах воздухом.

Внутренние и наружные части цилиндров испытывают различный нагрев и обычно выполняются из отдельных частей:

внутренняя - рабочая втулка или гильза цилиндра

наружная - рубашка (у двигателей воздушного охлаждения рубашка имеет рёбра для эффективного отвода тепла)

Пространство между ними называется зарубашечным, в двигателе с водяным охлаждением тут циркулирует охлаждающая жидкость.

Система сохлаждения остоит из рубашки охлаждения блока цилиндров, головки блока цилиндров, одного или нескольких радиаторов, вентилятора принудительного охлаждения радиатора, жидкостного насоса, термостата, расширительного бачка, соединительных патрубков и датчика температуры. Этот тип используется на всех современных автомобилях. Охлаждающая жидкость прокачивается насосом через рубашку охлаждения двигателя, забирает ее тепло, а затем охлаждается сама в радиаторе. В этой системе существует два круга циркуляции жидкости - большой и малый.Большой круг составляют рубашка охлаждения двигателя, водяной насос, радиаторы (в том числе - отопителя салона), термостат. В малый круг входит рубашка охлаждения двигателя, водяной насос, термостат (иногда радиатор отопителя салона входит именно в малый круг). Регулировка количества жидкости между кругами циркуляции жидкости осуществляется термостатом. Малый круг охлаждения предназначен для быстрого введения двигателя в эффективный тепловой режим. При этом охлаждающая жидкость фактически не охлаждается, так как не проходит через радиатор.Как только она нагревается до оптимальной температуры, термостат открывается, и охлаждающая жидкость начинает циркулировать также и через радиатор, где непосредственно и охлаждается набегающим потоком воздуха (в случае длительной стоянки - принудительно вентилятором). При этом, чем сильнее нагревается охлаждающая жидкость, тем сильнее открывается термостат, и тем сильнее жидкость охлаждается в радиаторе. Это и есть поддержание оптимальной температуры двигателя 85-90 ° C.

Очень опасным явлением является перегрев двигателя (кипение двигателя).При этом охлаждающая жидкость в прямом смысле вскипает в рубашке охлаждения, что очень часто приводит к серьёзным последствиям и дорогостоящему ремонту. Для предупреждения перегрева двигателя логично применять жидкость с высокой температурой кипения, однако проще всего оказалось под избыточным давлением (около 1,1 атм), при котором повышается температура кипения охлаждающей жидкости (110 ° C и 120 ° C для воды и антифриза соответственно). Кроме того, при превышении температуры охлаждающей жидкости более 105 ° C, включающий принудительный обдув радиатора вентилятором.

Основные части жидкостной системы охлаждения

В жидкостных системах охлаждения поршневых двигателей наземного и воздушного транспорта, а также стационарных установках охлаждающая жидкость циркулирует по замкнутому контуру, а тепло рассеивается в среду с помощью обдуваемого воздухом радиатора.

Основные части жидкостной системы охлаждения:

Рубашка охлаждения представляет собой полость, огибающую части двигателя, требующие охлаждения.Циркулирующая по рубашке охлаждения жидкость отбирает у них тепло и переносит его к радиатору.

Насос охлаждающей жидкости, или помпа - обеспечивающей циркуляцию жидкости по контуру охлаждения. В некоторых двигателях, например, мини-тракторов, используется термосифонная система охлаждения - то есть система с естественной циркуляцией охлаждающей жидкости, в которой этот насос отсутствует. Может приводиться в движение либо через ременную передачу от вала двигателя, либо от электродвигателя.

Термостат - предназначенная для поддержания рабочей температуры двигателя. Термостат перенаправляет охлаждающую жидкость по малому кругу - в обход радиатора.

Радиатор имеет развитую поверхность, обдуваемую снаружи набегающим потоком воздуха. Радиатор изготавливается из материалов, хорошо проводящих тепло, чаще всего из алюминия (радиатор для охлаждения масла чаще всего делают из меди).

Вентилятор создаёт дополнительный поток воздуха для обдува радиатора, в том числе во время остановок и при движении на малой скорости.Может приводиться ременной передачей от вала двигателя, но в современных автомобилях, за исключением мелких грузовиков, он работает от электродвигателя.

Расширительный бак содержит запас охлаждающей жидкости. С атмосферой расширительный бак сообщается через клапан, поддерживающий избыточное давление охлаждающей жидкости при работе, что позволяет двигателю работать при большей температуре, не допуская кипения охлаждающей жидкости, которое может привести к повреждению двигателя. Автомобили начала-середины XX века часто не имели расширительных бачков.В них запас охлаждающей жидкости находился в верхнем бачке радиатора. Это было вполне допустимо, так как в основном в системе охлаждения использовалась вода, и ее расширение при нагреве было небольшим. С распространением антифризов на основе этиленгликоля использование расширительного бака стало обязательным. Полупрозрачный бак, расположенный в доступном месте в верхней точке системы, облегчает также контроль уровня жидкости. В поршневой авиации также применяются двигатели, в которых цилиндры охлаждаются непосредственно набегающим воздухом, а головки цилиндров - с использованием жидкостной системы охлаждения.Такое решение позволяет массой двигателя и одновременно более эффективно охлаждать головки цилиндров, которые являются наиболее теплонагруженными частями двигателя.

Охлаждение масла

В дополнение к основной системе охлаждения в двигателях большой мощности (на грузовиках и тепловозах), а также на двигателях с воздушным охлаждением используемое охлаждение масла. Охлаждение масла необходимо также потому, что оно поступает к па́рам трения - самым чувствительным к перегреву местам двигателя.Масло может охлаждаться охлаждающей жидкостью, либо окружающим воздухом от отдельного радиатора.

Испарительная система охлаждения

Также существует подвид системы охлаждения, называемый испарительной системой охлаждения. Главное отличие её от обычных водяных или этиленгликолевых - доведение температуры охлаждающей жидкости выше точки, в результате чего при испарении от теплонагруженных деталей отводится большое количество тепла. Пар конденсируется в жидкость в радиаторе и цикл повторяется.Подобные системы использовались в авиастроении в 30-х годах XX века. Кроме того в Китае по состоянию на 2014 год продолжает выпускаться дизели мощностью от 8 до 24 л.с. с испарительным охлаждением, предназначенные для мотоблоков и минитракторов.

MSI запускает линейку систем охлаждения для ЦП «все в одном» MAG Coreliquid

Компания MSI продолжает делать ставку на качественные решения для охлаждения, выпускую новую линейку инновационных систем водяного охлаждения - серию MAG Coreliquid. Эти системы жидкостного охлаждения, впервые представленные на выставке CES 2020, имеют потрясающий дизайн, бесшумны в работе и эффективно справляются с обеспечением охлаждения. В этом решении действительно есть все необходимое.

Системы из серии MAG Coreliquid совместимы с разными разъемами процессоров Intel и AMD и с легким охлаждением даже самых мощных процессоров. В линейке модели с 240-миллиметровыми и 360-миллиметровыми радиаторами, что дает игрокам и профессионалам возможность выбрать тот вариант, который соответствует их требованиям с точки зрения плотности охлаждения и совместимости с корпусом.

Радиаторы изготовлены с использованием высококачественных алюминиевых пластин для достижения отведения тепла. В то время как 360-миллиметровый радиатор обеспечивает намного более высокие показатели охлаждения даже для самых мощных ЦП на рынке, 240-миллиметровая модель станет идеальным решением для тех, интересует более компактная сборка ПК, в которой нельзя link больший радиатор.

Системы жидкостного охлаждения уровня развиваются благодаря невероятной подсветке ARGB, которая позволяет управлять с помощью синхронизации Mystic Light от MSI - функции, которые позволяют легировать их эффекты для всей системы и синхронизировать для элегантного внешнего вида.Система охлаждения оборудована не только смарт-контроллером ARGB от MSI, но также имеет обновленную конструкцию с 8 улучшенными для воды. Посредством параллельного размещения поверхности воды в центре холодной воды ускоряется от тепла.

Корпус системы водного охлаждения можно поворачивать на 270 градусов, что невероятно упрощает установку системы и подключение кабелей. Такая конструкция делает установку радиатора и расположение кабелей вокруг него, что выгодно выделяет продукты из этой линейки на фоне систем водного охлаждения «все в одном».

ШИМ-вентиляторы регулируют скорость вращения лопастей в зависимости от температуры, что позволяет сделать их работу абсолютно беззвучной. Более того, их максимальная громкость не превышает 40,9 дБА. Таким образом, система будет работать тихо даже при полной загрузке ЦП, когда лопасти вращаются на максимальной скорости. Мы позаботились о том, чтобы сделать как можно тише даже работу помпы - ее громкость не больше 18 дБА.

Устройство из серии MAG Coreliquid от MSI созд для длительной работы! Они Обеспечивает помпой с надежными керамическими подшипниками, срок службы оценивается в 100 000 часов.В отличие от других жидкостных систем охлаждения «все в одном» на рынке, в моделях этой серии мотор перемещен в ряд с водным охлаждением, чтобы исключить возможность повреждений и избежать шума от вибрации материнской платы и ЦП.

Характеристики

Наименование

MAG Coreliquid 240R

MAG Coreliquid 360R

Сокет Intel

LGA1150 / 1151/1155/1156, LGA1366, LGA2011, LGA2011-3, LGA2066

LGA1150 / 1151/1155/1156, LGA1366, LGA2011, LGA2011-3, LGA2066

Сокет AMD

AM4, FM2 +, FM2, FM1, AM3 +, AM3, AM2 +, AM2

AM4, FM2 +, FM2, FM1, AM3 +, AM3, AM2 +, AM2, TR4, sTRX4, SP3

Размеры радиатора

272 x 120 x 32мм

394 x 120 x 32мм

Длина трубок жидкостного охлаждения

400мм

400мм

Материал радиатора

Алюминий

Алюминий

Размеры вентиляторов

120 x 120 x 25 мм

120 x 120 x 25 мм

Скорость вращения вентиляторов

500 ~ 2500 об / мин

500 ~ 2500 об / мин

Воздушный поток вентиляторов

17. 67 ~ 93,69 куб. Футов в минуту

17,67 ~ 93,69 куб. Фут / мин

Создаваемое давление воздушного потока

0,17 ~ 3,48 мм h3O

0,17 ~ 3,48 мм h3O

Продолжительность жизни вентиляторов

70,000 часов

70,000 часов

Уровень шума вентиляторов

16,7 ~ 40,9 дБ

16,7 ~ 40,9 дБ

Тип подшипника вентиляторов

Два шарика

Два шарика

Номинальный ток вентилятора

0.36А

0,36A

Потребляемая мощность вентилятора

4,32 Вт

4,32 Вт

Продолжительность жизни насоса

100 000 часов

100 000 часов

Уровень шума насоса

18 дБ

18 дБ

Ток нагрузки насоса

0,34A

0,34A

Потребляемая мощность насоса

4,08 Вт

4,08 Вт

Посмотрите на наши системы охлаждения в действии!

Если вы хотите посмотреть на жидкостные системы охлаждения MAG Core вживую, приглашаем вас на стенд MSI на выставке CES 2020! А также подписывайтесь на страницу MSI Gaming в Instagram, чтобы быть в курсе новостей наших продуктах и ​​событиях на CES.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
