Распиновка проводов магнитолы pioneer – АвтоТоп

Для начала приятные новости — машина заводится без перебоев и работает стабильно. После снятия/чистки бака, поставленный бошевский насос от десятки работает без перебоев и сеточку мы поставили на место (Валялась на дне бака). После снятия бака потёк топливопровод на подачу. Вместо куска трубки пришлось поставить резиновый шланг на хомутах. Французский шланг, масло-бензостойкий, прошитый. Рассчитан на 16 атмосфер.

Вчерашний вечер был продуктивным, вместо обычных жёлтых габаритов я поставил светодиодные аналоги из китая, обошлись в 6 евро. Подключение элементарно, но если что — пишите. Сфотографирую и объясню.

От старого владельца была магнитола с CD-чейнджером, эдакая элитная магнитола Pioneer из 90-х. Меня она не устраивала отсутствием USB/Aux, поэтому поставил свою. Pioneer MVH-150UBG. Хорошая вещь, читает любые флешки, AUX, 4 канала по 50W. Выход для питания усилка, у аккордоводов туда подключается выдвижная антенна. Всем советую.

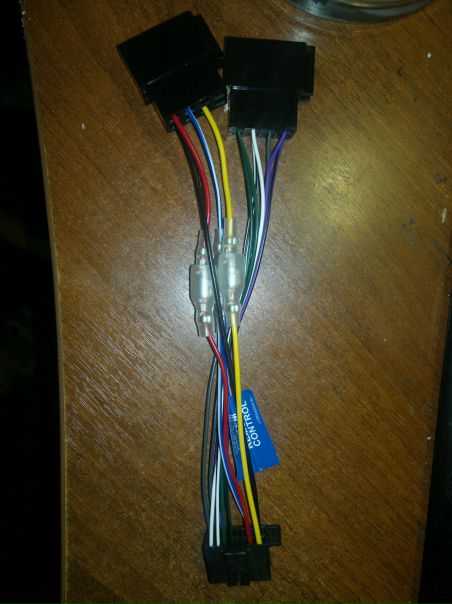

У меня кусок хвоста проводов от магнитолы был отхвачен кусачками и прикручен на клеммные блоки, пришлось вызванивать провода и искать колонки батарейкой. Есть хороший способ — берёте 2 провода и батарейку типа КРОНА. Прикладываете один провод к минусу, вторым чиркаете о плюс. Если провода ведут к одной колонке, диффузор придёт в движение и вы услышите щелчки. Опять же, я не уверен, что провода из хвоста родные. Прикладываю фотографию, на ней я расписал цвета от магнитолы (если кому нужно), какого цвета провода идут из авто и за что они отвечают.

На неделе займусь шпаклёвкой порогов, привинчу обратно передний подкрылок… в планах регулировка клапанов и ремонт задних суппортов. Надо успеть до холодов. В последнюю неделю времени на кузовную работу не было. Не терпится доделать всё и повесить пороги.
Также у меня регулируемая рулевая колонка (вверх-вниз) и присутствует люфт. Надо разобрать, посмотреть. Если у кого есть записи с разбором рулевой колонки на примете — кидайте в комменты.

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Инструкция

Чтобы правильно осуществить подключение всех разъемов автомагнитолы согласно схеме, следует ознакомиться с инструкцией по эксплуатации. В первую очередь начнем с маркировки и распиновки проводов.

Что нужно знать о маркировке проводов?

Изучив маркировку, вы предотвратите ошибки, которые могут возникнуть в ходе подключения. В комплектацию устройства входят не только схема, необходимые штекеры и переходники, но и два основных разъема ISO. Эти разъемы являются стандартными, поэтому они идут в комплекте автомагнитолы. На каждом из этих разъемов находится группа контактов, состоящая из восьми элементов. Один из этих разъемов предназначен для подключения электрической проводки, а ко второму разъему автомагнитолы с пультом и усилителем подключаются динамики.

Проводную автомагнитолу можно подключить самому — существует два метода. Чтобы подключение прошло без ошибок, можно приобрести переходник для монтажа. При подключении устройства автолюбители поступают проще — от проводов разъем отсоединяется, а затем эти провода подключаются к ответной части путем их скручивания. Для правильного подключения устройства штекеры, переходники и разъемы подсоединяются в соответствии с распиновкой и со схемой, которая идет в комплекте. Отметим, что любая автомагнитола оснащается проводкой, элементы которой могут иметь разные цвета.

Универсальная схема подключения АКБ

Предлагаем ознакомиться с тем, какие функции имеют проводки и как осуществляется их подключение. Желтый проводок необходимо подключить напрямую к АКБ, для правильного подсоединения цепь нужно дополнить предохранителем. Также в автомагнитоле есть красный проводок, он необходим, чтобы включать систему при включенном зажигании, поэтому красный кабель подключается через замок. Между собой эти два провода ни в коем случае не должны соединяться, так как в результате этого схема распиновки будет способствовать ускоренному разряду АКБ.

Черный провод является минусовым, он обычно более толще остальных, его следует подсоединить к кузову транспортного средства. Каждый из кабелей, который идет в комплекте к автомагнитоле машины с усилителем или без него, выполняет те или иные задачи. К примеру, если проводок белый и на нем имеется синяя полоса, то при подключении к разъему он будет отвечать за функционирование антенны, усилителя, а также сабвуфера, если он имеется.

Что касается серого провода, то его нужно подсоединить плюсовому разъему колонки, расположенной впереди справа. Аналогичный кабель с черной полоской подключается к минусу этой же колонки. Такая же ситуация обстоит и с белым кабелем, а также белым проводом с черной полоской — их нужно подсоединить к левой колонке (автор видео — Антон Еремин).

Подключение задних колонок автомагнитолы с усилителем осуществляется по аналогичной схеме. В частности, к задней левой колонке необходимо подсоединить зеленый проводок (к плюсу), а зеленый элемент с черной полоской подсоединяется к минусовому штекеру колонки машины. Следуя схеме и распиновке, фиолетовый элемент подсоединяется к правой колонке, в частности — к плюсу, а аналогичный проводок с черной полоской подводится своими руками к минусу. При несоблюдении схемы и распиновки есть вероятность того, что автомагнитола может замкнуть, поэтому будьте осторожны.

Как подключить?

После того, как вы подключили все переходники и штекеры магнитолы с пультом согласно схеме, перейдем к вопросу подключения системы. Необходимо учитывать, что все штекеры, а также распиновка кабелей — стандартна, так что допустить ошибку будет трудно. Просто вставить штекер в гнездо — не проблема, но иногда автолюбители выбирают более сложный процесс монтажа, если речь идет о ручном подсоединении. Чтобы сделать это, кабели нужно отключить от штекера и подключить в зависимости от их функционала.

Подсоединив элементы их нужно максимально заизолировать, чтобы предотвратить выход системы из строя в результате замыкания. Чтобы компоненты не отключились от переходников, их желательно дополнительно зафиксировать при помощи специальных пластиковых хомутов. На всех транспортных средствах на торпеде есть место для установки мультимедиа системы, иногда это место скрывается пластиковой накладкой, которую непосредственно перед монтажом необходимо отсоединить. Для этого можно использовать отвертку.

Схема подключения проводов к разъему

Открыв декоративную панель или демонтировав старую магнитолу, увидите все провода, которые потребуются для подключения переходников и выходов магнитолы в соответствии со схемой. Основываясь на схеме, подключаются все кабеля и переходники, после чего мультимедиа система устанавливается на место монтажа.

Отметим, что в коробке с магнитофоном должна идти инструкция по использования, и специальные металлические пластины. Эти элементы называются ключами и они потребуются, если вы решите отсоединить стему при необходимости. Металлические ключи монтируются по бокам мультимедийной системы, их концы загибаются и закрываются декоративной накладкой. Пластины можно и не ставить, но их лучше всегда держать в автомобиле, чтобы не возникло проблем с демонтажем магнитолы.

Если для монтажа потребуются переходники, то нужно учитывать, что в комплекте они не идут. Переходники придется покупать отдельно. Процедура подключения системы нетрудная, с ней справится любой автолюбитель.

Как настроить?

Как настроить магнитолу Pioneer? Вопрос актуален для многих автолюбителей. Для начала, когда магнитола включается, сразу нужно отключить все функции для улучшения звука. Речь идет об эквалайзерах, бассбустах и прочих компонентах. С помощью пульта и кнопок заходите в настройки.

Все из них рассматривать не будет, но уделим время основным, которые потребуются, чтобы при включении системы звук был качественным:

SW SETTING 1. Выбирая команду на пульте, можно включить или отключить сабвуфер. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Что выбрать — следует определить по факту, настраивая опцию на слух.
Важной функцией является SW SETTING 2 — определяет верхнюю границу канала усилителя. Цифра, которую покажет дисплей после нажатия кнопки на пульте — это уровень частоты, выше него усилитель играть не сможет. Если частота звучания составляет больше 100 герц, то звук можно ощутить телом. Поэтому при выставлении настроек пультом следует учитывать характеристики динамиков. Если размер колонок 16 см, то достаточно выставить пультом частоты 80 герц.
Еще одна функция — HPF, для регулировки частоты динамика, если этот показатель будет выше, то колонка играть не сможет. Принцип настройки аналогичен. Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить.

Касаемо настроек громкости с помощью пульта. При включении магнитолы, звук на ней уже должен быть настроен, по мнению автомобилистов, специалисты должны настраивать громкость. Тогда учитываются все индивидуальные особенности модели аудио-системы, для правильной конфигурации специалисты по автозвуку используют проверочные программы, микрофоны и т. д. Но если нет возможности, то после того, как система включается, установите на ней около 60-70% громкости, после чего начинайте настройку усилителя. Если после того, как аудио-система включается, слышны искажения звука и хрипы, то уровень громкости усилителя нужно снизить.

Все индивидуально не только от автомобильной магнитолы, но и предпочтений водителя. Иногда достаточно выбрать определенный режим звучания (POP, RAP, JAZZ, ROCK или другой) для того, чтобы в итоге получить качественный звук.

В этой статье мы рассмотрим подключение автомагнитолы Пионер своими руками, поскольку данный вопрос является достаточно актуальным. Подключение автомагнитолы не составит особых проблем, если Вы хоть немного понимаете в автоэлектрике, да и времени это займет совсем немного.

Вопрос подключения может заинтересовать тех водителей, которые только решили ее приобрести, или, если она уже слишком устарела и нуждается в замене, а также, если она сломана, и ее ремонт не представляется возможным.

Автомагнитолы PIONEER соответствуют современным требованию современных форматов музыки, а также занимают одну из лидирующих позиций по качеству и количеству приобретений. Их популярность можно также легко объяснить, поскольку эти магнитолы легко можно установить самостоятельно, а также они отличаются высокой надежностью и хорошим уровнем звука.

Что нужно знать о маркировке проводов?

Подключение автомагнитолы пионер своими руками необходимо начинать с изучения маркировки проводов. Прежде всего, в комплектацию магнитолы входят 2 стандартных соединительных разъема типа ISO. Разъемы состоят из группы контактов из 8 шт. каждый. Один из них служит для подключения силовой цепи, а другой для акустики. Подключение пионера можно осуществить двумя способами.

В первом случае необходимо будет купить специальный переходник для соединения. Обычно поступают гораздо проще: разъем просто отсоединяют от проводов, а их соединяют с ответной частью посредством скручивания проводов.

Для подключения автомагнитолы, равно, как и для подключения приемников других фирм-изготовителей, используют стандартную схему. Магнитола имеет ряд проводов различного цвета. Давайте рассмотрим, для чего они предназначены, и каким образом соединяются между собой.

Широкий провод желтого цвета подключается к аккумуляторной батарее в обязательном порядке через предохранитель, а через замок зажигания подключается такой же красный провод, чтобы магнитола работала только, когда он включен.

Недопустимо соединение между собой этих двух проводов, поскольку такое соединение может вызвать быструю разрядку аккумулятора. Толстый провод черного цвета служит минусовым, и крепится к корпусу автомобиля.

Каждый провод имеет свой цвет и выполняет определенные функции. Белый провод с синей полосой отвечает за работу антенны, сабвуфера и усилителя. Провод серого цвета подключается к плюсовой клемме переднего правого динамика, а такой же провод с продольной черной полосой соединяется с минусовой клеммой этого динамика. Соответственно, провод белого цвета идет на плюсовую клемму левого переднего динамика, а с черной полосой белый провод подключается к минусу этого же динамика.

Теперь переходим к подключению динамиков, расположенных сзади. К заднему динамику слева подключается зеленый провод к плюсовой клемме, а провод зеленого цвета с черной полосой к минусу динамика. И, наконец, провод фиолетового цвета подключаем к заднему правому динамику к плюсу, а с черной полосой фиолетовый провод к минусовой клемме.

Приступаем к подключению

Следует знать, что все ISO-разъемы, а также распиновка проводов по цветам являются стандартными, поэтому допустить ошибку крайне сложно. Понятно, что не составит никакого труда взять разъем и соединить его с ответной частью. Но, как мы уже говорили, довольно часто прибегают к более трудоемкой процедуре, как ручное соединение проводки. Для этих целей отсоединяем провода от штекера разъема, и подключаем, согласно функционала проводов.

Соединив провода, их необходимо будет заизолировать тщательным образом, во избежание возможных поломок, вследствие замыкания. Чтобы провода не рассоединились со временем, рекомендуется скрепить их пластмассовым хомутом.

Во всех автомобилях на центральной консоли или на приборной панели предусмотрены посадочные места для монтажа автомагнитолы. Нередко это место закрывается декоративной панелью. Перед установкой магнитолы ее необходимо будет снять при помощи отвертки.

В получившемся отсеке Вы без труда отыщете ответную часть проводов, необходимых для подключения магнитолы пионер. Затем осуществляется соединение проводов или разъемов, согласно схеме подключения. Теперь магнитола может быть установлена в слоте на своем посадочном месте.

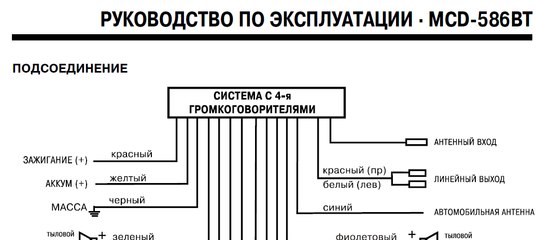

В комплекте с магнитолой идут инструкция по эксплуатации с подробной схемой подключения устройства, а также пара стальных пластин с проушинами. Они необходимы, чтобы автомагнитолу в случае необходимости можно было без труда вынуть слота. Эти пластины устанавливаются по бокам магнитолы, а проушины можно загнуть отверткой и закрыть панелью.

Как видите, подключение автомагнитолы Пионер своими руками является не такой уж и сложной задачей, поэтому при наличии свободной минуты и желания, с этим можно достаточно легко справиться, и помимо этого значительно сэкономить на недешевых услугах автоэлектрика.

Распиновка магнитолы пионер по цветам проводов

Схема подключения автомагнитолы pioneer – в помощь автолюбителю

Схема подключения автомагнитолы pioneer – в помощь автолюбителю Установка магнитолы в автомобиле

Трудно представить себе современный автомобиль, без такого его тюнинга как автомагнитола. Длительное простаивание в пробках, вынужденная остановка, ожидание заказа на транспортировку товара, и другие подобные случаи скрасит приятная музыка, прослушивание радио, просмотр видео-контекта.Осуществить подключение автомагнитолы пионер не сложно. Но при этом нужно учесть несколько элементарных правил.Основное, чтобы при длительной стоянке магнитола, подключенная своими руками, не разряжала АКБ и была возможность ею пользоваться при выключенном зажигании.

Варианты подключения автомагнитолы

Основными элементами, помимо самого устройства, являются разъемы.Они бывают:

Международного стандарта — ISO разъемы.

Совет: Нельзя использовать, не для целевого назначения, штекера по стандарту ISO. Это может привести к выходу оборудования из строя.

Индивидуальные. В этом случае под разъем ISO можно купить переходник или обрезать провода от штекеров магнитолы и проводки автомобиля, затем подключить автомагнитолу согласно цветовой разводки проводов устройства. Для смотки можно брать изоленту.Но помимо того, что этот метод установки автомагнитолы не эстетичный, он не всегда надежный. Соединение проводов не гарантирует плотное облегание и приклеивание на провода изоленты, особенно зимой, что может привести к короткому замыканию.

Совет: Такой метод можно делать, в крайнем случае, с соблюдением мер предосторожностей и используя термоусадочные кембрики.

Достаточно один раз установить разъемы стандарта ISO и больше не нужно задумываться, каким образом выполнить подключение pioneer автомагнитолы. Нужно будет по салазкам вытащить старое устройство и переключить штекеры из прежнего изделия в новое, которое затем ставится на место. На фото показаны штекеры по стандарту ISO.

Схема подключения автомагнитолы pioneer – в помощь автолюбителю Штекеры стандарта ISO

Стандарты ISO подключения автомагнитолы

Существуют некоторые функции и разные цвета штекеров, которые нужно использовать, чтобы правильно выполнить подключение автомагнитолы pioneer.По стандарту имеются два штекера:

Черный. Через него производится питание устройства и дополнительные его функции.
Коричневый. Обеспечивает выход на акустику машины звукового сигнала.

При подключении магнитолы необходимо правильно подсоединить плюсовой провод.

Совет: При подключении устройства лучше плюсовой провод брать через предохранитель непосредственно от АКБ. Диаметр проводки не должен быть меньше диаметра на разъеме автомагнитолы. Иногда можно подключиться от прикуривателя.

Для уменьшения утечки может быть использована такая схема подключения автомагнитолы пионер:

Схема подключения автомагнитолы pioneer – в помощь автолюбителю Схема подключения автомагнитолы для уменьшения утечки

Черный цвет – земля.
Желтый – питание силовое от АКБ (+12 вольт).
Красный – сигнал от замка зажигания на включение магнитолы, (+12 вольт).
Синий – включение антенны, (+12 вольт при включении устройства).
Диоды – разные, можно слаботочные типа КД522Б.

После установки автомагнитолы pioneer, подключение ее производится подачей плюса на два провода: желтый и красный:

Желтый провод, осуществляет настройки, отвечает за питание памяти изделия.
Красный является силовым, отключает работу магнитолы.

Инструкция указывает, что красный провод должен подключаться через замок зажигания, что обеспечит выключение устройства после отключения зажигания.

Способы подключения автомагнитолы

Для авто ВАЗ 2110, чтобы уменьшилась цена, подключения можно производить не к замку зажигания, а к пятому контакту на колодке БСК по схеме приведенной ниже.

Схема подключения автомагнитолы pioneer – в помощь автолюбителю Подключение автомагнитолы в авто ВАЗ 2110

Но, при этой схеме, существуют и некоторые недостатки. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания.Уйти от этого можно скрутив желтый и красный провода вместе и подключить их к постоянному плюсу. Тогда от зажигания работа автомагнитолы пионер зависеть не будет, но при этом будет постоянное потребление тока, что может привести, при длительной стоянке авто, к разрядке аккумулятора. width=»854″ height=»510″ frameborder=»0″ allowfullscreen=»allowfullscreen»>

Более правильно будет подключение магнитолы другими способами

В разрез красного провода вставляется кнопка вкл/выкл и через нее производится подключение изделия. Магнитола в этом случае может работать всегда, а при необходимости достаточно просто кнопкой выкл. подачу на устройство тока.

Кнопка переключения вставляется после зажигания между постоянным плюсом. Используется кнопка аварийки для того, чтобы можно было переключить режим питания автомагнитолы:

При нажатии кнопки питание магнитолы осуществляется через постоянный плюс.
Кнопка отпущена – питание от зажигания через плюс.

Пример такой схемы подключения:

Провод подсветки автомагнитолы к проводу для подсветки прикуривателя.
После зажигания ставится «плюс» с колодки часов, это оранжевый провод.
Плюс постоянный с прикуривателя или АБК.
С прикуривателя минус массы.

Третий вариант:Это простая схема, по которой плюс будет подаваться и автоматически отключаться от сигнализации.При наличии в автомобиле двухпроводного соленоида, со срабатыванием на открывание и закрывание, изменением полярности для каждой операции, он работает таким образом:

с соленоида на реле Р1 положительный импульс подается при открывании дверей, реле срабатывает и фактически переходит в режим самоподхватывания, питание от аккумулятора обеспечивается через реле Р2 и выводы своих контактов, а магнитола подключается к питанию;
во время закрытия при положительном импульсе сработает реле Р2, цепь питания магнитолы и реле Р1 оборвется, автомагнитола отключится, реле будет обесточено.

Недостатком схемы является увеличенное потребление электроэнергии, за счет питания дополнительного реле Р1, оно всегда остается включенным с работающей магнитолой. Как учесть все тонкости и правильно подключить автомагнитолу, можно увидеть на видео.

Источник

Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Что такое iso

ISO – международная организация, которая занимается разработкой стандартов и нормативных документов для разных отраслей. Аббревиатура одинаково звучит на всех языках. Российский производитель, работающий в соответствии со стандартами, маркирует свою продукцию аббревиатурой «ISO» или «ИСО». Все известные разработчики автомобильных магнитол оснащают продукцию стандартными штекерами двух видов. Каждый выглядит, как восьмиконтактный прямоугольный разъем.

Распиновка стандартного евроразъема

Евроразъемом называют стандартный штекер, который используют в большинстве стран мира. При подключении оборудования можно столкнуться с запутанными в пучок нестандартными проводами. Решается эта проблема приобретением переходников и распиновкой фишек магнитолы.

Стандарты 1din и 2din

Разъемы акустических систем бывают двух видов: нестандартные от компании-производителя в основном штырькового вида и стандартизированные европейские, которые находятся сзади. Установка оборудования со специальным аудиоразъемом от производителя потребует использование специального фирменного коннектора. Если штекер ISO, то подключиться нему можно напрямую. Евроразъемы бывают двух видов 1din и 2din, разница в высоте автомагнитол. Двухблочный в два раза выше, подсоединяется не ко всем автомобилям, потому что на панели нет места под нужные размеры.

Магнитолы с европейским 1din самые распространенные.

При установке автомагнитол применяют провода с маленьким диаметром 1,5-2 мм, для силовых линий – с большим сечением. Несоблюдение этих простых правил исказит звук, выведет оборудование из строя.

№ 1	—
№ 2	—
№ 3	—
№ 4	Постоянное питание
№ 5	Питание антенны
№ 6	Подсветка
№ 7	Зажигание
№ 8	Масса

Производители в Японии, США и некоторые китайские применяют стандарт 2din.

Верхний силовой разъем А

Штекер используют для питания электричеством ресивера, антенны и усилителя, а также при необходимости управления подсветкой или при отключении сигнала звука. Применяют стандартную маркировку по цветовой гамме. Выходы 1-3 и 6 в акустике низкого и среднего ценового сегмента не используются, они предназначены для дополнительных опций продукции высокого класса.

Типы подключения

Первый – соединение в цоколе проводов двух цветов желтого и красного, включение/выключение ресивера не зависит от зажигания. Способ не удобен тем, что предрасполагает к разрядке АКБ, если не выключить акустику;
Второй – провод подключают через замок зажигания, желтый – к бортовому компьютеру.

Функциональное назначение выходов ресивера

ANT	Разъем применяется, если в автомобиле имеется выдвижная антенна
Remote	Возможно подключение несколько динамиков
Illumination	Позволяет менять интенсивность свечения устройства
Mute	Регулировка звука
А4	Включение/выключение

Распиновка ISO-разъема магнитолы

А 4	Цв. желтый	Аккумулятор + Питание
А 5	Цв. синий	Антенна.
А 6	Цв. оранжевый	Подсветка
А 7	Цв. красный	Зажигание, 12В. При отключении сброс параметров к заводским.
А 8	Цв. черный	Акустика

Нижний акустический разъем В

Применяют для подключения усилителей (2 кабеля на каждый). Звучание аппаратуры зависит от того, правильно ли подключены все разъемы. Главное – не перепутать, иначе акустика будет некачественной.

Правила подключения колонок по цветовой маркировке проводов

Цв. белый	Левая передняя
Цв. серый	Правая передняя
Цв. зеленый	Левая задняя
Цв. фиолетовый	Правая задняя

Двойной ИСО разъем

Штатные аудиосистемы некоторых автомобилей подключаются двойным штекером. Распиновка разъемов для них стандартная. Половинки контактов соединяются между собой прочной пластиковой перемычкой, фиксируются специальным зажимом. Для корректного монтажа используется направляющий паз, который исключает установку штекера в неправильном положении.

Черный присоединяет к магнитоле источник тока, коричневый – для акустики .

Переходники для iso разъемов

Срезка нестандартного штатного штекера и присоединение проводов напрямую не рекомендуется, потому что со временем соединение разболтается, может окислиться, придется спаивать не только проводку, потребуется дополнительный ремонт, замена перегоревших предохранителей. Иногда встречается акустика с тремя выходами, но она имеет стандаризированную маркировку и электросхемы, позволяющие соединить с помощью распиновки штатные кабели с устройством. Можно купить любой тип переходника для ИСО разъёмов от одной модели к другой.

Автомобиль может быть не оснащен коннекторами, тогда нужно подключать разъем магнитолы к кабелю напрямую. Это делают скручиванием, пайкой либо применяют клеммную колодку, которая не требует последующей изоляции. При скручивании и пайке используют термоусадочные трубки для безопасного использования оборудования.

Распиновка для различных марок авто и магнитол

Приступая к работе, ознакомьтесь с инструкцией к ресиверу, а также обратите внимание на маркировку и фишки самого изделия. На распиновку магнитол влияют штатные разъемы в разных автомобилях.

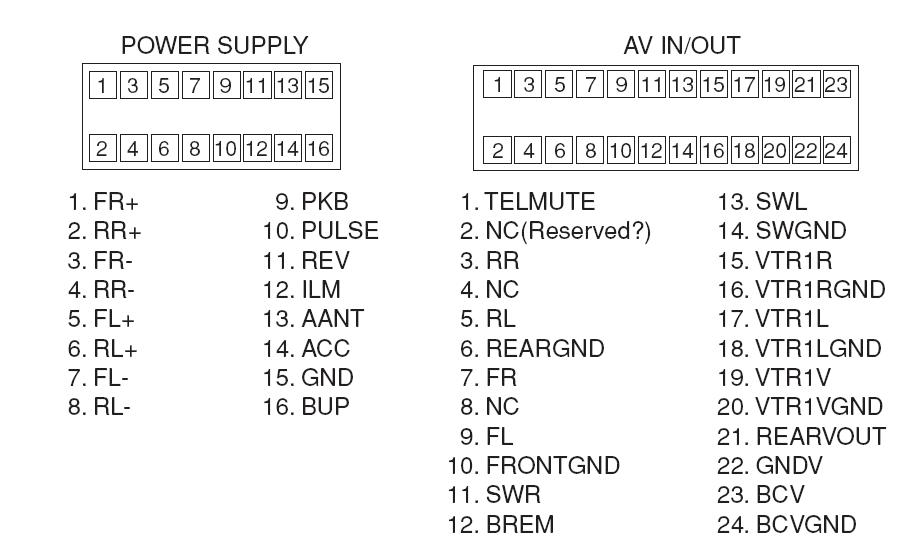

Схема распиновки iso разъемов к магнитолам pioneer

Подключение акустики этого хорошо известного, пользующегося популярностью у автомобилистов бренда, имеет некоторые особенности. Перед началом работы обязательно изучите руководство к установке. Монтаж прост, главное разобраться в назначении каждого цвета. Помимо инструкции в комплект входят две «фишки» с 4 парами контактов: для питания и акустики.

В распиновке штекера 10-20 выходов, функционал каждого разъема меняется зависимости от модели. Для серии KEH характерна следующая схема: № 1 — антенна, № 2 — зажигания, № 3-6 и 8-11 — усилители. Чтобы не запутаться внимательно изучите инструкцию.

Чтобы не сжечь акустику, перед подключением динамиков нужно подсоединить магнитолу, проверить, чтобы она светилась и переключалась.

toyota

Распиновку акустики этой марки осуществляют по стандартным схемам. Оптимально выбрать систему питания от АКБ, в этом случае нет риска его разрядки.

Источник

Подключение магнитолы Pioneer — Автозвук — Статьи

Вне всякого сомнения, автомагнитолы марки Pioneer занимают на сегодняшний день лидирующее место на отечественном рынке. Несмотря на простоту процесса, установка этих электронных устройств, в ряде случаев, все же вызывает затруднение у потребителей.

Сразу оговоримся, что, как и при монтаже аналогичного оборудования, подключение магнитолы pioneer можно осуществить двумя путями: с помощью стандартного разъема ISO, либо вариантом, при котором подключение выполняется, минуя штатные соединители, другими словами, при их обрезании.

В последнем случае, вы автоматически лишаетесь гарантии на вашу новенькую магнитолу и рискуете совершить досадную ошибку, запутавшись в куче проводов. Впрочем, довольно часто (например, на вашем автомобиле просто не предусмотрен или отсутствует соответствующий разъем) другого выхода просто нет.

Кстати и при использовании соединителя ISO необходимо проявить определенную осторожность и рекомендуется предварительно проверить правильность распайки клемм на разъеме вашего автомобиля.

Типовая схема подключения головного устройства магнитол Pioneer предусматривает следующее обозначение и распределение проводов:

Толстый провод желтого цвета – подключение к источнику +12 В( автомобильный аккумулятор). Главная особенность в том, что подключаться этот провод должен обязательно через предохранитель.
Толстый красный провод – также подключается к источнику +12В, однако в данном случае — через замок зажигания. Это означает, что магнитола будет работать только при включенном зажигании. Некоторые автолюбители, не мудрствую лукаво, подключают его вместе с желтым проводом, в этом случае существует риск разрядки аккумулятора, поэтому при длительных стоянках приходится отключать от него корпусную клемму.
Толстый провод черного цвета – подключается к клемме «-» или на корпус автомобиля.
Сине-белый провод – управление питанием антенны, активного сабвуфера либо усилителя. +12В на нем появляется при включении ГУ.

Следующая группа проводов предназначена для громкоговорителей:

Передний динамик справа – серый провод для «+» динамика, а серый с черной полосой для «-».
Передний динамик слева – белый провод для «+» динамика, белый с черной полосой для «-».
Задний динамик справа — фиолетовый провод для «+» динамика, а фиолетовый с черной полосой для «-».
Задний динамик слева — зеленый провод для «+» динамика, зеленый с черной полосой для «-».

На этом монтаж закончен, осталось лишь подключить аккумулятор и порадоваться чистому звуку вашей новой автомагнитолы.Данная инструкция по установке подойдет для следующих моделей автомагнитол pioneer :

Pioneer AVH-P4000DVD
Pioneer DEH-2210UB
Pioneer DEH-4000UB
Pioneer Navgate 42
Pioneer DEH-P40MP
Pioneer DEH-2050MPG
Pioneer DEH-2900MPB

Pioneer AVH-P5900DVD
Pioneer DEH-P7000UB
Pioneer DEH-1120MP
Pioneer AVH-P3400BT
Pioneer DEH-P6100BT
Pioneer DEH-1920R
Pioneer DEH-1100MP
Pioneer DEH-3910MP
Pioneer DEH-P5100UB
Pioneer AVH-P4100DVD
Pioneer AVIC-HD3
Pioneer DEH-P390MP
Pioneer DEH-3110UB
Pioneer DEH-50UB
Pioneer DEH-110E
Pioneer DEH-4250SD
Pioneer AVH-P5100DVD
Pioneer DEH-P85BT
Pioneer DEH-P8100BT
Pioneer DEH-5000UB
Pioneer DEH-P7900UB
Pioneer DEH-P4100SD
Pioneer AVH-P5000DVD
Pioneer DVH-P4100UB
Pioneer AVH-3400BT
Pioneer AVH-P4200DVD
Pioneer DEH-200MP
Pioneer AVH-P6000DVD
Pioneer DEH-1220MP
Pioneer Navgate 32BT
Pioneer AVH-3450dvd
Pioneer DEH-1110MP
Pioneer DEH-2120UB
Pioneer DEH-6010MP
Pioneer DEH-600BT

Pioneer DEH-2950MP
Pioneer AVH-P3200DVD
Pioneer DEH-1200MP
Pioneer DEH-P490IB
Pioneer DEH-7200SD
Pioneer AVH-P3200BT
Pioneer DEH-3900MP
Pioneer AVH-2400DVD
Pioneer DEH-1100MPB
Pioneer DEH-P4900IB
Pioneer DEH-P4950MP
Pioneer AVIC-F10BT
Pioneer AVIC-F900BT
Pioneer DEH-1000E
Pioneer DEH-2200UB
Pioneer DEH-2100UB
Pioneer DEH-2000MP
Pioneer AVH-P7800DVD
Pioneer DVH-P500UB
Pioneer DEH-P800BT
Pioneer DVH-3100UB
Pioneer DEH-P6900IB
Pioneer AVH-P5200BT
Pioneer DEH-1020E
Pioneer AVH-P3100DVD
Pioneer DEH-P3100UB
Pioneer AVIC-HD3BT
Pioneer DEH-P7100BT
Pioneer AVH-P7900DVD
Pioneer AVH-P3200BT AVIC-F220
Pioneer DEH-P5900MP
Pioneer AVH-5200BT
Pioneer DEH-2220UB
Pioneer DVH-390MP
Pioneer DEH-P6950IB

Pioneer DEH-P6000UB
Pioneer DEH-3000MP
Pioneer DEH-P690UB
Pioneer DEH-5200SD
Pioneer DEH-2110UB
Pioneer AVIC-HD3BT
Pioneer Navgate 52BT
Pioneer DEH-2020MP
Pioneer AVH-P5900DVD CD-UB100
Pioneer DEH-2900MP
Pioneer DEH-3110UB
Pioneer DEH-2000MPB
Pioneer DVH-P590MP
Pioneer DEH-112E
Pioneer DEH-2910MP
Pioneer DEH-2200UBB
Pioneer AVIC-HD3II

Схему Подключения Автомагнитолы Пионер — tokzamer.ru

Установка параметров происходит путем вращения и утапливания круглой рукоятки джойстика в корпус магнитолы. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Такой метод подключения станет причиной появления помех и падения мощности. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

После настройки необходимо качнуть рукоятку влево и выйти из меню. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.

Назначение проводов магнитолы Тойота Королла с 2013 года

Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.

Акустические кабели от громкоговорителей прокладываются внутри салона и дверей вдоль штатных жгутов электропроводки. Особенности настройки Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания.

Как перезагрузить При некорректной настройке или сбоях рабочего алгоритма микропроцессора рекомендуется вернуть параметры проигрывателя к заводским значениям. Для восстановления работоспособности требуется отсоединить штекеры, осмотреть места соединения и подключить магнитолу Пионер заново.

После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Как перезагрузить Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Производится снятие штатной аудиосистемы, а также так называемых карманов, если они предусмотрены. Для старта очистки требуется нажать зубочисткой на резиновую кнопку сброса RESET на фронтальной панели.

Как подключить магнитолу.

АВТОЭЛЕКТРИК

Давайте рассмотрим, для чего они предназначены, и каким образом соединяются между собой. Например, увеличивается электропотребление при включенном зажигании, а для пассажира, если он хочет слушать музыку, ключ нужно оставлять в замке зажигания. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели. Разъем Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки.

Она, после этого, подзакрывается декоративной накладкой.

Отличие здесь только во внешнем виде — в оттенке подсветки. Ту же клавишу нажимают еще раз для вызова стартового меню.

Нужно дополнительно установить предохранительное устройство на 20 ампер приблизительно в 50 см от батареи.

Их популярность можно также легко объяснить, поскольку эти магнитолы легко можно установить самостоятельно, а также они отличаются высокой надежностью и хорошим уровнем звука. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы.

Магнитола Пионер Популярность устройства не теряется, а наоборот, набирает силу.

Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
Подключение проводки магнитолы Pioneer MVH-08UB на приоре

Комментарии и отзывы

Вращением головки потенциометра выбирается параметр Demo Off, затем производится нажатие на регулятор для подтверждения выбора. Как подключить Для подключения автомагнитолы Пионер можно использовать 2 способа.

Популярные модели производителя Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. Схема подключения Схема подключения автомагнитолы Pioneer приводится в инструкции по эксплуатации. После этого присоединяйте проводки либо разъемы, как показано на фото схемы.

Красный является силовым, отключает работу магнитолы.

Она выполняется следующим образом. Для защиты электроцепи нужно дополнительно установить предохранительный элемент. Декоративную накладку прибора снимают. Часть моделей допускает установить индивидуальные характеристики для каждого динамика.

После этого переходят во вкладку Demo. Отключение режима демо можно осуществить за несколько шагов: Устройство надо отключить зажимают кнопку SRC до отключения дисплея. Как настроить магнитолу Pioneer? Чтобы правильно подсоединить магнитолу под колонки, выполняются следующие действия: Основное гнездо автомагнитолы должно подключаться к разъему под колонки, сабвуфер и усилитель если последние будут использоваться.

Широкий красный провод подключается к АКБ через замок зажигания. Каждый провод имеет свой цвет и выполняет определенные функции. Изменение рабочих параметров производится через меню, особенности настройки изложены в инструкции. Все файлы в формате pdf и запакованы в архив rar.

Похожие публикации:. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. Подключение автомагнитолы в авто ВАЗ Но, при этой схеме, существуют и некоторые недостатки.

Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Кроме того, существуют штатные и нештатные магнитолы. Помещение устройства в гнездо. Провод серого цвета подключается к плюсовой клемме переднего правого динамика, а такой же провод с продольной черной полосой соединяется с минусовой клеммой этого динамика.
Как просто и быстро подключить магнитолу 1 DIN

Необходимо понимать, что в случае применения второго способа установки магнитолы, гарантия на устройство больше не будет действовать, причем существует высокая вероятность допустить ошибку во время подключения проводов. Однако, во многих случаях иного выхода попросту не существует. К примеру, этот вариант является единственным в том случае, если в вашей машине нет соответствующего разъема для подключения магнитолы.

Даже если вы будете использовать разъем ISO, нужно делать все очень аккуратно и предварительно убедиться в том, что распайка клемм на данном соединителе сделана правильно.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов:

Желтый толстый провод – соединение с аккумулятором автомобиля. Нужно отметить, что данный провод необходимо подключать только через предохранитель.
Красный толстый провод – подключение к той же АКБ, но уже через замок зажигания автомобиля. Это необходимо для того, чтобы устройство функционировало лишь при включенном зажигании. Отдельные автовладельцы предпочитают соединять красный и желтый провода, однако это грозит тем, что аккумулятор машины разрядится в совершенно неожиданный момент. Из-за такого использования такого метода подключения магнитолы Пионер, в случае продолжительных стоянок нужно будет отсоединять от аккумулятора корпусную клемму.
Черный толстый провод – соединение с корпусом машины либо «минусовой» клеммой АКБ.
Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

Подключение магнитолы Pioneer – провода для колонок

Правый передний динамик – провод серого цвета идет к «плюсу» колонки, а серо-черный провод – к «минусу».
Левый передний динамик – провод белого цвета подключаем к «плюсу» колонки, а бело-черный – к «минусу».
Правый задний динамик – провод фиолетового цвета идет к «+» колонки, а фиолетово-черный – к её «-».
Левый задний динамик – провод зеленого цвета соединяем с «плюсом» колонки, а зелено-черный – с «минусом».

Процедура подключения завершена, нужно только подсоединить аккумуляторную батарею и наслаждаться работой новенькой магнитолы Пионер.

Магнитолы Pioneer на сегодняшний день являются одними из самых распространенных и популярных среди наших соотечественников аудиосистем. Продукция этого бренда на протяжении долгих лет пользуется спросом у потребителей, благодаря чему в продаже постоянно появляются новые модели магнитол. В этой статье мы расскажем, как осуществляется подключение автомагнитолы Pioneer своими руками, и какие неисправности характерны для таких систем.

Инструкция по эксплуатации

Фотогалерея «Что нужно знать о подключении»

Видео «Что делать, если магнитола фонит?»

Комментарии и Отзывы

Характерные неисправности

Ошибка автомагнитолы Пионер

Прежде чем мы расскажем о схеме подключения автомагнитолы, давайте разберемся с основными неисправностями, которые могут произойти в ее работе:

Система не включается. Если такая проблема произошла после установки, то в первую очередь проверяется схема автомагнитолы Pioneer — возможно, при подключении были допущены ошибки. Также причина может быть связана с отсутствием питания — нужно проверить качество подключения устройства к бортовой сети автомобиля. Если вы используете пульт для магнитолы Pioneer, то может быть, в нем используются севшие батарейки или же ПДУ просто вышел из строя. Если активация питания происходит от нажатия на кнопку, то есть вероятность, что неработоспособна именно кнопка.
Время от времени в динамиках то пропадает, то опять появляется звук, в таких случаях причина может заключаться в появлении ошибки усилителя. При этом на дисплее устройства может появиться характерное сообщение об ошибке. Как правило, причина заключается в коротком замыкании или регулярной эксплуатации системы на максимальной громкости. Замыкание может произойти не только в проводах схемы подключения магнитолы, но и на контактах, идущих к динамикам или на самих колонках. Вполне возможно, что замыкание обусловлено повреждением проводки. В данном случае необходимо произвести замер напряжения на выходе усилка, попробовать подсоединить динамики в обход усилителя, произвести диагностику разъемов, а также предохранительных элементов.
Перестал работать один или несколько динамиков. В этом случае также проверяется схема автомагнитолы Pioneer, есть вероятность, что при подключении разъема магнитолы были допущены ошибки. Но вероятнее всего, причину следует искать на самих динамиках — либо колонки вышли из строя, либо на них плохой контакт.
Система не реагирует на пульт. Скорей всего, причина кроется в неработоспособном ПДУ, это часто встречаемая проблема для многих аудиосистем.
Неправильная настройка магнитолы Pioneer может привести к некорректной работе аудиосистемы в целом, поэтому перед эксплуатацией устройство нужно правильно настроить (автор видео — канал Radioblogful. Видеоблог паяльщика).

Инструкция по эксплуатации

Процедура подключения автомагнитолы Пионер должна осуществляться по схеме, которая имеется в комплекте. Чтобы правильно подключить автомагнитолу, необходимо учитывать множество нюансов, для начала рассмотрим вопрос маркировки проводов.

Маркировка проводов

В комплекте к аудиосистеме идут монтажные элементы для соединения всех составных частей, а также два штекера ISO. На каждом штекере имеется восемь контактов. Один из разъемов используется для подключения проводки, а другой — для музыкальных колонок и усилителя. На схеме, которая идет в комплекте, должна быть указана распиновка разъемов автомагнитол, при подключении необходимо руководствоваться этой информацией.

Подробная распиновка разъема:

Провод желтого цвета. Используется для подключения к аккумулятору. Для защиты электроцепи нужно дополнительно установить предохранительный элемент.
Красный провод. Используется для соединения с системой зажигания, то есть через замок. Желтый и красный провода нельзя подключать между собой, поскольку это спровоцирует быструю разрядку батареи.
Черный. Это провод массы, как правило, он более толстый. Поскольку это масса, ее необходимо подключать к кузову автомобиля.
Бело-синий контакт — контакт соединения антенного адаптера, усилителя и саба.
Серый. Соединяется с положительным контактом динамика — переднего правого.
Черно-серый — минусовой контакт правого переднего динамика.
Белый — плюс переднего левого динамика.
Черно-белый — минусовой контакт этой же колонки.
Зеленый и зелено-черный кабель нужно подключить к заднему левому динамику.
Фиолетовый и фиолетово-черный провода идут на задний правый динамик.

Фотогалерея «Что нужно знать о подключении»

Подключение автомагнитолы

Подключение магнитолы Pioneer выглядит следующим образом:

Штекер от аудиосистемы нужно подсоединить к штекеру, к которому подключены все динамики, усилитель и сабвуфер, если они будут использоваться. Просто соедините два разъема.
Если антенная не установлена, то произведите ее монтаж на крыше автомобиля, соответствующий кабель соедините со штекером.
Далее, нужно соединить кабель питания. Если в машине уже была установлена магнитола, то вам нужно только вставить этот провод в соответствующее гнездо. Если нет — то прокладывается новый кабель от аккумулятора или замка зажигания, в зависимости от необходимости.
Когда все элементы будут подсоединены, аудиосистема устанавливается в посадочное место на центральной консоли. Обратите внимание — для дальнейшего демонтажа устройства вам потребуются специальные ключи, выполненные в виде стальных пластин, они должны идти в комплекте. Их желательно сразу же установить, а концы — загнуть, после чего прикрыть их декоративной накладкой (автор — канал DenRemRus).

Особенности настройки

Перед тем, как настроить магнитолу Pioneer, необходимо отключить все дополнительные опции и устройства, предназначенные для улучшения звучания. Это всевозможные эквалайзеры, бассбусты, усилители и другие элементы. Настраивая систему, следует руководствоваться сервисным мануалом.

Обо всех настройках мы говорить не будем, рассмотрим только самые основные, которые позволят добиться качественного звука:

SW SETTING 1 — используется для активации и деактивации саба, а также режима работы усилка. Оптимальней всего настроить эту функцию на слух.
SW SETTING 2 — с помощью этой опции настраивается верхняя граница канала усилка. Для обычных динамиков частота усилителя должна быть не более 80 герц, в противном случае музыка будет раздражать слух.
HPF — используется для настройки частоты колонок. Не рекомендуется ставить самое высокое значение.

Видео «Что делать, если магнитола фонит?»

Подробнее о том, как избавиться от такой проблемы, смотрите на видео (автор — канал Сейхо Моторс).

Ездить на авто без магнитолы стало не современным и не комфортным для автолюбителей. В наши дни трудно встретить салон, не оснащенный акустикой. Но, далеко не все могут самостоятельно подключить магнитофон к системе автомобиля. А в сервис обращаться дороговато.

Процедура эта не сложная, если человек уже имел дело с подобным подсоединением. А что же делать новичкам? Посмотреть видео в интернете, фото инструкции (профессионалы выкладывают очень понятные фото), спросить совета у знающих водителей. Если есть желание — проблема не проблема! В этой статье вы найдете подробную инструкцию и ответы на многие вопросы. Описанная схема подключения магнитолы Пионер здесь тоже есть.

Подготавливаясь к работе, следует учесть некоторые элементарные правила. Важно получить качественный результат, чтобы во время долгой стоянки конструкция, которая подсоединена не профессионалом, «не съедала» заряд аккумулятора. И имелась бы возможность пользоваться ею даже если выключено зажигание.

Описание автомагнитолы Pioneer

Современные магнитофоны Pioneer пришли к нам еще из прошлого века. Постоянно совершенствуясь, эта техника соответствует требованиям форматов наших дней. Умеет читать информацию с карт памяти, телефонов USB и т. д.

Магнитола Пионер

Популярность устройства не теряется, а наоборот, набирает силу. Так как качество отличное, и не сложная самостоятельная установка. Надежность, долговечность и прекрасный звуковой уровень продолжает радовать ценителей звука.

Маркировка проводов

Чтобы осуществить грамотное подсоединение проводов в магнитоле Пионер, сначала разберитесь в особенностях маркировки. В комплект к технике входят разъемы для соединения, состоящие из двух контактов. В каждом по 8 проводков. При помощи одного разъема подсоединяется силовая цепь. Второй нужен на акустику.

Провода автомагнитолы

Подключается Pioneer двумя методами. Нужно приобрести специальный соединительный переходник. Некоторые поступают так: от проводков отсоединяют разъемы и присоединяют их методом скручивания.

Чтобы подключить автомагнитолу Pioneer используется стандартная схема. Она подходит и для других моделей техники. В конструкции есть разноцветные проводки. Подключение магнитолы Пионер по цветам очень важно. Так как они не просто окрашены, а каждый цвет что-то означает. И, важно исключить любую ошибку в этом деле.

Прежде чем приступить к работе, рекомендуется внимательно изучить фото схемы, где показана роль каждого проводка.

Предназначение и соединение проводков

Широкий желтый необходим для аккумуляторной батареи. Обязательно подводить его надо через предохранитель.
К зажиганию присоединяется широкий красный проводок. Это нужно для функционирования звуковой системы, когда зажигание включено. Нельзя соединять желтый и красный друг с другом. Это повлияет на быстрый разряд аккумулятора.
Широкий черный проводок является минусовым. Его крепят к автомобильному корпусу.
Бело-синие проводки контролируют работу сабвуфера, усилителя и антенны.
Серые подключают к переднему правому динамику (к клемме с плюсом). Такой же проводок, имеющий черную полосу соединяют с этой же колонкой, но с клеммой минусовой.
Белый цвет идет на левую переднюю колонку, к плюсовой клемме. Белый проводок с черной полоской нужен для минуса на эту же колонку.
Зеленый подводят к плюсу на заднем динамике слева. А зеленый с черной полоской к минусу клеммы.
Фиолетовый проводок предназначен для заднего правого динамика (его плюсу). А с полосой к минусу.

Существуют фото, где отдельно зафиксированы схемы по передней и задней колонкам. Для новичков это более понятные фото.

Схема подключения магнитолы

Непосредственное подключение

Итак, если грамотно разобраться с разъемами и проводками, ошибку допустить будет сложно. Здесь должно быть все ясно: берешь разъем и соединяешь его с «ответкой». Но люди любят сложности и выбирают трудоемкую процедуру. Отсоединяют проводки от разъемных штекеров и присоединяют, руководствуясь функционалом проводков.

Схема фишки магнитолы

Важно после соединения тщательно изолировать провода, чтобы не случилось поломок из-за замыкания. Для надежности соединения проводки скрепляют хомутом из пластмассы.

Во всех салонах на консолях либо на панелях приборов существуют места для монтирования магнитолы. В некоторых авто такие места спрятаны под панелью декоративной. И, прежде чем приступить к установке автомагнитолы, панель следует снять, открутив ее отверткой.

Получится отсек. Из него надо вытащить ответные проводки, которые необходимы, чтобы подсоединить к системе автомагнитолу Pioneer. После этого присоединяйте проводки либо разъемы, как показано на фото схемы. И только теперь Пионер следует устанавливать в лот, на его посадочное место.

Видео

Пионер ДЕН MVH-150UB

В основном подключение магнитофона Пионер ДЕН аналогично стандартному алгоритму. MVH-150UB — устройство, приспособленное к любому автомобилю у которого имеется карман для посадки.

В Pioneer ДЕН такие же настройки. Отличие здесь только во внешнем виде — в оттенке подсветки. Увидеть разницу можно на фото. Настройки сохраняются даже в случае отключения батареи. Имеется разъем для подключения обычного телефона или андроида.

Магнитола Пионер 150UB

В комплектации любой автомагнитолы есть инструкция. В ней найдете подробную информацию, фото и схему без ошибочного подключения звуковой системы. И при грамотном подходе подсоединение автомагнитолы без труда осуществляется самостоятельно.

Также в комплекте присутствуют две стальные пластины с проушинами. Это специальные приспособления, дающие возможность изъятия магнитофона из кармана в случае необходимости. Пластины монтируются к боковым сторонам магнитофона. Проушины загибаются отверткой, и панель закрывается.

Распиновка исо разъема магнитолы pioneer. Распиновка разъемов магнитолы

Распиновка стандартного евроразъема

Евроразъем — стандартный штекер для многих современных устройств. На машину устанавливается ИСО-вилка, благодаря которой становится возможным подключение любой модели магнитолы с соответствующим коннектором.

Стандарты 1DIN и 2DIN

Разница между стандартами заключается в размерах устройств: 2-диновый аппарат в 2 раза выше, чем 1-диновый.

Наиболее распространенными являются 1-DIN-магнитолы, т.к. монтаж более высоких устройств из-за отсутствия на передней панели машины посадочного места соответствующих размеров возможен не в любом автомобиле.

Разделяют 2 вида магнитол:

С фирменным разъемом. Необходимо выбрать изделие, распиновка которого подходит под нужное авто.
С универсальным коннектором. Устройство подключается напрямую к гнезду ИСО, предусмотренному в автомобиле.

Распиновку проводят по стандарту ISO 10487.

Верхний силовой разъем А

Разъем служит коннектором между источниками и потребителями электричества бортовой сети.

Штекеры 1, 2, 3, 6 редко бывают задействованы в схемах магнитол нижнего и среднего ценового сегмента. Элементы применяют при подключениях дополнительных опций в более качественных моделях проигрывателей. Цветовое решение проводов может быть разным.

Следует разобраться в предназначении контактов:

ANT. Используется при наличии выдвижной антенны.
Remote. Предназначен для подключения внешних усилителей. Благодаря ему можно увеличить количество монтируемых динамиков, что необходимо в салонах крупных автомобилей.
Illumination. Регулирует яркость экрана проигрывателя (чем выше скорость движения, тем менее интенсивна подсветка, чтобы не отвлекать водителя).
Mute. Регулирует звук устройства.
А4. Включает и выключает аудиосистему.

Такая схема подключения позволяет защитить аккумулятор от разряда, т.к. включение системы возможно только при повороте ключа зажигания, в то время как каскады акустики потребляют электроэнергию даже в отключенном состоянии.

Распиновка ISO-разъема магнитолы (европейского) выглядит так:

Коннектор А5 (синий) предназначен для антенны. При превышении допустимого значения силы тока (300 мкА) могут поломаться как усилительные каскады, так и все головное устройство.
Провод А7 (красный) предназначен для питания головного устройства. При его отключении происходит откат параметров к заводским настройкам. Напряжение — 12 В.
Кабель А8 (черный). Отвечает за подключение акустической системы к машине.

Для защиты аудиосистемы провода должны быть оснащены плавкой вставкой. При возникновении перебоев в работе проигрывателя следует между разъемами А7 и А8 поместить конденсатор, который будет выполнять роль фильтра, сглаживая колебания в электроцепи.

Нижний акустический разъем В

Через него подключают динамики следующим образом:

Задний правый + (фиолетовый).
Задний правый — (черно-фиолетовый).
Передний правый + (серый).
Передний левый — (черно-серый).
Передний левый + (белый).
Передний левый — (черно-белый).
Задний левый + (зеленый).
Задний левый — (черно-зеленый).

Большинство аппаратов рассчитано на 4 канала, для этого применяется 8 проводов (по 2 шт. на динамик).

От «расплюсовки» зависит качество звучания системы. Если перепутать коннекторы, устройство не выйдет из строя, однако магнитола будет работать некорректно.

Элементы аудиосистемы следует подключать кабелями с сечением от 1,5 мм. На силовых линиях используют более толстые провода.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Основы аэрографии для начинающих как пользоваться аэрографом

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Распиновка для различных марок авто и магнитол

Распайка линейных выходов на штатной магнитоле зависит от марки авто и головного устройства.

Перед распиновкой разъемов автомагнитолы необходимо ознакомиться с информацией, представленной на крышке устройства и в инструкции к нему.

Toyota

Для стандартного штекера: 1 — А+, 2 — GND, 3 — BAT+, 4 — подсветка, 5 — регулировка антенны, 9-16 — динамики (RR+, RR-, RF+, RF-, LF+, LF-, LR+, LR-).

Sony

Универсальный разъем для большинства моделей: 1 — ANT, 3 — линейный выход LR, 4 — GND линейных выходов, 5 — линейный выход RR, 6 — CD in LCH, 7 — CD in GND, 8 — CD in RCH, 9 — CD reset, 10 — CD clock out, 11 — CD DSPL select, 12 — CD data out, 13 — CD clock in, 14 — CD data in, 16 — A+, 17 — GND, 18 — ANT GND, 22-27 и 29-30 — динамики (LF-, LR+, RF-, RR+, LF+, LR-, RF+, RR-), 28 — CD mute, 31 — ANT CONT, 32 — CD ACC CONT, 33 — AMP CONT, 34 — B UP.

Nissan

Стандартная схема: 1-6 — динамики (LR+, RR+, LR-, RR-, LF+, RF+), 7 — A+, 8 — подсветка, 9 — BAT+, 10 — динамик LF-, 11 — динамик RF-, 12 — управление антенной, 13 — GND.

Honda

Стандартный разъем: 1 — динамик RR+, 2 — динамик LR+, 3 — подсветка, 4 — BAT+, 5 — A+, 6 — управление антенной, 7-10 — динамики (LF+, RF+, RR-, LR-), 13 — GND, 14-15 — динамики (LF-, RF-).

BMW

Универсальные разъемы: 1 — A+, 2 — BAT+, 3 — GND, 4 — пустой, 5-12 — динамики (RR+, RR-, LF+, LF-, RF+, RF-, LR+, LR-).

Alpine

Alpine TDE-7823W: 1 — BAT+, 2-5 — динамики (LR-, LR+, RR-, RR+), 7 — управление усилителем, 8 — регулировка антенны, 9 — GND, 10-13 — динамики (LF-, LF+, RF-, RF+), 16 — A+.

Alpine 7190M: 2 — управление усилителем, 8 — GND линейных выходов, 9-10 линейные выходы (R, L), 13 — антенна, 27-28 — динамики (LR+, LR- и LF-, LF+), 29 — GND, 31 — BAT+, 32 — A+, 34-36 — динамики (RR+, RR- и RF-, RF+).

Mitsubishi

Для всех моделей: 1-2 — динамики (RR+, LR+), 3 — антенна, 4 — подсветка+, 5-8 — динамики (LF+, RF+, RR-, LR-), 10 — A+, 11- BAT+, 12 — подсветка, 13-14 — динамики (LF-, RF-), GND — обод разъема.

Kenwood KDC KRC

Есть несколько вариантов распиновки фишки магнитолы этого производителя, зависящих от модели аппарата:

KDC5040R и др.: 1 — GND, 2 — A+, 3 — антенна, 5-8 — динамики (RF+, RF-, LF-, LF+), 9 — BAT+, 10 — подсветка, 11 — TEL mute, 12 — EXT AMPL CONT, 13-16 — динамики (RR+, RR-, LR-, LR+).
KRC155D: 1 — GND, 3 — A+, 5 — BAT+, 8-9 — динамики.
KDC84R и др.: 1 — вход A, 2 — GND входа A, 7-10 — линейные выходы (L, R, R, L), 11 — вход A, 17-20 — GND линейного выхода (L, R, R, L), 25 — GND, 26 — A+, 27 — усилитель, 33 — BAT+, 34 — подсветка.
KRC752R: 1 — ANT GND, 4 и 28 — выход L, 5, 18, 27 и 39 — GND выходов (L, R, L, R соответственно), 8 — подсветка, 9 — BAT, 10-13 — динамики (LR-, LR+, LF+, LF-), 14 — ANT, 17 и 40 — выход R, 20 — антенна, 21 — A+, 22 — GND, 23-26 — динамики (RR-, RR+, RF+, RF-), 36 и 48 — интерфейс телефона.

Переходник для магнитолы

Самый простой, безопасный и аккуратный способ подключить магнитолу – использовать переходник.

ISO разъем — это международный стандарт современных авторесиверов.

Разъем Intro ISO-001 («папа»)

Разъем Intro ISO-002 («мама»)

Скорее всего из недр панели вашего авто будет торчать разъем Intro ISO-001 («папа»), его ответный разъем это Intro ISO-002 («мама»), который будет с одного конца переходника, на другом его конце должен быть разъем, подходящий для вашей магнитолы.

В случае если штекера ISO-001 у вас нет, а в распоряжении только куча проводов, рекомендуем разобраться и установить его, что в будущем значительно облегчит вам труд при возможной замене или демонтаже ресивера.

Распиновка адаптера ISO

Маркировка и виды разъемов

На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.

В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.

Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:

Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.

Стандарты 1Din и 2Din

Стандарт Din получил обозначение от сокращения названия немецкого института Deutsches Institut für Normung e.V., который разработал норматив в 1984 году. Целью введения единого размера корпуса головного аудиоустройства стало обеспечение взаимозаменяемости оборудования. На автомобилях применяются магнитолы размера 1Din (178*50 мм) и 2Din (178*100 мм). Также встречается промежуточный вариант 1,5Din (178*75 мм), который ограниченно используется некоторыми производителями. Все магнитолы соответствуют монтажной глубине 160 мм.

Для чего это нужно знать?

Приобретая новый или подержанный автомобиль, владельца зачастую не удовлетворяет качество звучания или другие параметры и функции, штатной или установленной прежним хозяином, магнитолы. И при попытке самостоятельно заменить, к примеру, авто проигрыватель от JVC на аппарат фирмы Pioneer, в Форде Фокус, сталкиваются с ситуацией, когда все провода перепутаны или даже не подходят по формам разъемов.

Для того что бы, решить эту проблему, необходимо приобрести, достаточно дешевый по своей стоимости, iso штекер, которые продаются в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы, по следующим рекомендациям.

Инструкция по распиновки (определение цветов и функций проводов) штатной магнитолы в автомобиле Форд Фокус, через штекер стандарта iso

Из-за разных по своей форме контактов магнитолы и ISO разъема, используют переходники, индивидуальные для каждого бренда автамагнитол.

Так как,все автомобильные проигрыватели подсоединяются через ISO разъемы, колоду прямоугольной формы находящуюся сзади нее (магнитолы), сама форма штекера стандартна. Состоит такой разъем европейского образца (евро разъем) из двух штекеров, также прямоугольной формы. Иногда встречаются соединители, объединенные в одну колодку.

Распиновка разъема магнитолы через две колодки Pioneer выглядит следующим образом:

Верхняя колодка:

Увеличение/уменьшение громкости звучания на скорости (цвет провода может быть произвольным).
Провод отвечающий за временное отключение звука (MUTE), к примеру, при телефонном звонке и прочее.(также, свободной окраски).
Пустой контакт.
Режим АСС (подключение к замку зажигания где плюс появляется после поворота ключа и исчезает после выключения зажигания), желтый провод.
Электропитание от 12 вольт антенны приемника (провод синего цвета).

Оранжевый провод, управляющий подсветкой авто 12проигрывателя.
12 вольт зажигания авто (красный).
Масса-заземление, минусовой потенциал бортовой сети, сегда соединена с корпусом автомобиля(провод в черной изоляции). Заземления как такового в автомобиле не существует, так как это не стационарное устройство.

Нижняя колодка:

Плюс правого заднего динамика акустической системы — фиолетовый провод.
Минус — черный и фиолетовый.
Правый передний, плюс — серый провод.
Правый динамик (передний) минус — черный и серый цвет.
Левый передний динамик, плюс — белый, минус — черный и белый. Провод.
Задние динамики(плюс и минус), зеленый и черный, зеленый.

Схема подключения колонок к магнитоле пионер

Толстый провод желтого цвета – подключение к источнику +12 В( автомобильный аккумулятор). Главная особенность в том, что подключаться этот провод должен обязательно через предохранитель.
Толстый красный провод – также подключается к источнику +12В, однако в данном случае — через замок зажигания. Это означает, что магнитола будет работать только при включенном зажигании. Некоторые автолюбители, не мудрствую лукаво, подключают его вместе с желтым проводом, в этом случае существует риск разрядки аккумулятора, поэтому при длительных стоянках приходится отключать от него корпусную клемму.
Толстый провод черного цвета – подключается к клемме «-» или на корпус автомобиля.
Сине-белый провод – управление питанием антенны, активного сабвуфера либо усилителя. +12В на нем появляется при включении ГУ.

Следующая группа проводов предназначена для громкоговорителей:

Передний динамик справа – серый провод для «+» динамика, а серый с черной полосой для «-».
Передний динамик слева – белый провод для «+» динамика, белый с черной полосой для «-».
Задний динамик справа — фиолетовый провод для «+» динамика, а фиолетовый с черной полосой для «-».
Задний динамик слева — зеленый провод для «+» динамика, зеленый с черной полосой для «-».

Pioneer AVH-P4000DVD
Pioneer DEH-2210UB
Pioneer DEH-4000UB
Pioneer Navgate 42
Pioneer DEH-P40MP
Pioneer DEH-2050MPG
Pioneer DEH-2900MPB
Pioneer AVH-P5900DVD
Pioneer DEH-P7000UB
Pioneer DEH-1120MP
Pioneer AVH-P3400BT
Pioneer DEH-P6100BT
Pioneer DEH-1920R
Pioneer DEH-1100MP
Pioneer DEH-3910MP
Pioneer DEH-P5100UB
Pioneer AVH-P4100DVD
Pioneer AVIC-HD3
Pioneer DEH-P390MP
Pioneer DEH-3110UB
Pioneer DEH-50UB
Pioneer DEH-110E
Pioneer DEH-4250SD
Pioneer AVH-P5100DVD
Pioneer DEH-P85BT
Pioneer DEH-P8100BT
Pioneer DEH-5000UB
Pioneer DEH-P7900UB
Pioneer DEH-P4100SD
Pioneer AVH-P5000DVD
Pioneer DVH-P4100UB
Pioneer AVH-3400BT
Pioneer AVH-P4200DVD
Pioneer DEH-200MP
Pioneer AVH-P6000DVD
Pioneer DEH-1220MP
Pioneer Navgate 32BT
Pioneer AVH-3450dvd
Pioneer DEH-1110MP
Pioneer DEH-2120UB
Pioneer DEH-6010MP
Pioneer DEH-600BT
Pioneer DEH-2950MP
Pioneer AVH-P3200DVD
Pioneer DEH-1200MP
Pioneer DEH-P490IB
Pioneer DEH-7200SD
Pioneer AVH-P3200BT
Pioneer DEH-3900MP
Pioneer AVH-2400DVD
Pioneer DEH-1100MPB
Pioneer DEH-P4900IB
Pioneer DEH-P4950MP
Pioneer AVIC-F10BT
Pioneer AVIC-F900BT
Pioneer DEH-1000E
Pioneer DEH-2200UB
Pioneer DEH-2100UB
Pioneer DEH-2000MP
Pioneer AVH-P7800DVD
Pioneer DVH-P500UB
Pioneer DEH-P800BT
Pioneer DVH-3100UB
Pioneer DEH-P6900IB
Pioneer AVH-P5200BT
Pioneer DEH-1020E
Pioneer AVH-P3100DVD
Pioneer DEH-P3100UB
Pioneer AVIC-HD3BT
Pioneer DEH-P7100BT
Pioneer AVH-P7900DVD
Pioneer AVH-P3200BT AVIC-F220
Pioneer DEH-P5900MP
Pioneer AVH-5200BT
Pioneer DEH-2220UB
Pioneer DVH-390MP
Pioneer DEH-P6950IB
Pioneer DEH-P6000UB
Pioneer DEH-3000MP
Pioneer DEH-P690UB
Pioneer DEH-5200SD
Pioneer DEH-2110UB
Pioneer AVIC-HD3BT
Pioneer Navgate 52BT
Pioneer DEH-2020MP
Pioneer AVH-P5900DVD CD-UB100
Pioneer DEH-2900MP
Pioneer DEH-3110UB
Pioneer DEH-2000MPB
Pioneer DVH-P590MP
Pioneer DEH-112E
Pioneer DEH-2910MP
Pioneer DEH-2200UBB
Pioneer AVIC-HD3II

В современном автомобиле должна быть акустическая система. Качественный звук считается одним из основных показателей комфорта при езде автомобиля. Из статьи вы узнаете особенности установки магнитолы Pioneer и схему подключения, а также что означает маркировка проводов и какие неисправности характерны для таких систем.

Инструкция

Что нужно знать о маркировке проводов?

Универсальная схема подключения АКБ

Как подключить?

Схема подключения проводов к разъему

Как настроить?

SW SETTING 1. Выбирая команду на пульте, можно включить или отключить сабвуфер. Также с помощью пульта в этом окне настроек можно выбрать режим функционирования усилителя. Что выбрать — следует определить по факту, настраивая опцию на слух.
Важной функцией является SW SETTING 2 — определяет верхнюю границу канала усилителя. Цифра, которую покажет дисплей после нажатия кнопки на пульте — это уровень частоты, выше него усилитель играть не сможет. Если частота звучания составляет больше 100 герц, то звук можно ощутить телом. Поэтому при выставлении настроек пультом следует учитывать характеристики динамиков. Если размер колонок 16 см, то достаточно выставить пультом частоты 80 герц.
Еще одна функция — HPF, для регулировки частоты динамика, если этот показатель будет выше, то колонка играть не сможет. Принцип настройки аналогичен. Ставить слишком низкую границу бессмысленно, поскольку в результате слишком низкие частоты будут играть на динамиках, а если у вас есть усилитель, то он должен их воспроизводить.

Как подключить магнитолу Pioneer – способы

Стоит отметить, что подключение магнитолы Pioneer может быть выполнено двумя методами:

Использование штатного ISO-разъема.
Подключение магнитолы без стандартных соединителей.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов:

Желтый толстый провод – соединение с аккумулятором автомобиля. Нужно отметить, что данный провод необходимо подключать только через предохранитель.
Красный толстый провод – подключение к той же АКБ, но уже через замок зажигания автомобиля. Это необходимо для того, чтобы устройство функционировало лишь при включенном зажигании. Отдельные автовладельцы предпочитают соединять красный и желтый провода, однако это грозит тем, что аккумулятор машины разрядится в совершенно неожиданный момент. Из-за такого использования такого метода подключения магнитолы Пионер, в случае продолжительных стоянок нужно будет отсоединять от аккумулятора корпусную клемму.
Черный толстый провод – соединение с корпусом машины либо «минусовой» клеммой АКБ.
Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

Подключение магнитолы Pioneer – провода для колонок

Правый передний динамик – провод серого цвета идет к «плюсу» колонки, а серо-черный провод – к «минусу».
Левый передний динамик – провод белого цвета подключаем к «плюсу» колонки, а бело-черный – к «минусу».
Правый задний динамик – провод фиолетового цвета идет к «+» колонки, а фиолетово-черный – к её «-».
Левый задний динамик – провод зеленого цвета соединяем с «плюсом» колонки, а зелено-черный – с «минусом».

PIONEER KEH-P4020 РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Скачать

KEH-P4020

Этот продукт соответствует цветам шнуров CEMA.

Le code de couleur des câbles utilisé pour ce produit est

соответствует CEMA.

Los colores de los кабели соответствуют продукту

con el código de colores CEMA.

Напечатано в Малайзии

Imprimé en Malaisie

Подключение устройств

Примечание:

• Это устройство предназначено для автомобилей с аккумулятором на 12 В и

• Когда источник этого продукта включен, кон-

отрицательное заземление.Перед установкой в ре-

Сигнал

тролль выводится через синий / белый провод.

автомобиль, грузовик или автобус, проверьте аккумулятор

Подключение к удаленной системе внешнего усилителя мощности

напряжение.

или реле управления автомобильной антенной-

• Во избежание короткого замыкания в электрической системе обязательно соблюдайте

minal (макс.300 мА, 12 В постоянного тока). Если автомобиль имеет характеристики

отсоедините ≠ кабель аккумулятора перед началом работы

стеклянная антенна, подключить к усилителю антенны

установка.

клемма питания.

• Подробную информацию о con-

см. В руководстве пользователя.

• Когда внешний усилитель мощности используется с

Подключите усилитель мощности и другие блоки, затем сделайте

этой системы, убедитесь, что не подключаете синий / белый

подключений правильно.

к клемме питания усилителя. Точно так же не

• Закрепите проводку кабельными зажимами или клеем

подключите синий / белый провод к клемме питания

Лента

.Для защиты проводки оберните липкой лентой

автоантенны. Такое подключение могло вызвать

вокруг них, где они упираются в металлические части.

чрезмерное потребление тока и неисправность.

• Проложите и закрепите всю проводку, чтобы она не касалась каких-либо

• Во избежание короткого замыкания накройте отключенный

движущихся частей, таких как рычаг переключения передач, ручник и

с изоляционной лентой. Особенно изолируйте

направляющие сиденья.Не прокладывайте проводку в местах, где есть

неиспользуемых провода в обязательном порядке. Есть возможность

горячий, например, возле выхода нагревателя. Если изоляция

возможность короткого замыкания при неизолированных выводах —

проводки плавится или рвется, есть опасность

изд.

— короткое замыкание проводки на кузов автомобиля.

• Если это устройство установлено в автомобиле, не имеющем

• Не пропускайте желтый провод через отверстие в

имеют положение ACC (аксессуар) на замке зажигания

моторный отсек для подключения к АКБ.Это

Переключатель

, красный провод блока должен быть подключен

повредит свинцовую изоляцию и вызовет очень сильное повреждение

к клемме, соединенной с выключателем зажигания

опасное короткое замыкание.

операции. Если этого не сделать, аккумулятор автомобиля

• Не укорачивайте провода. Если да, то защита

может быть осушен, когда вы находитесь вдали от автомобиля. Схема

может не работать, когда должна.

cle на несколько часов.(Рис.1)

• Никогда не подавайте питание на другое оборудование путем резки

изоляция провода питания блока

и врезаясь в свинец. Текущая вместимость

будет превышено, что приведет к перегреву.

• При замене предохранителя используйте только предохранитель

рейтинг, предписанный для этого устройства.

• Поскольку используется уникальная схема BPTL, никогда не

, чтобы провода динамика были заземлены напрямую, или

провода левого и правого динамика являются общими.

Позиция АСС

Нет позиции ACC

Если вы заземлили продукты вместе и заземлили

отсоединяется, существует риск повреждения

продуктов или огонь.

• Черный провод заземлен. Заземлите этот провод

• Шнуры для этого и других товаров —

отдельно от земли сильноточного прод-

ucts могут быть разных цветов, даже если у них есть

устройства, например усилители мощности.

• Динамики, подключенные к этому устройству, должны быть высокого уровня —

та же функция. При подключении этого продукта к

типов мощности с минимальной мощностью 45 Вт и

другой продукт, см. Прилагаемую установку

сопротивление от 4 до 8 Ом. Подключение колонок

руководств обоих продуктов и соединительных шнуров, которые

со значениями выхода и / или импеданса, отличными от

имеют ту же функцию.

отмеченных здесь могут привести к улавливанию динамиков —

горит, выделяет дым или получает повреждения.

Этот продукт

Задний выход

Предохранитель

Антенный разъем

Желтый

К терминалу всегда поставляется

с мощностью независимо от

положение переключателя зажигания.

Красный

К управляемому электрическому терминалу

от замка зажигания (12 В постоянного тока)

ВКЛ / ВЫКЛ.

Рис.1

Черный (земля)

К кузову (металлическому).

С системой с 2 динамиками не подключайте

— все, что связано с выводами динамика, кроме

подключил к колонкам.

Выполните эти подключения при использовании

разных усилителя (продаются отдельно).

Вход IP-BUS (синий)

Кабель IP-BUS

Шнуры соединительные

с разъемами RCA

Проигрыватель компакт-дисков

(продается отдельно)

Синий / белый

К клемме управления системой усилителя мощности

или терминал управления реле автоматической антенны

(макс.300 мА, 12 В постоянного тока).

Система дистанционного управления

Белый

Серый

Передний динамик

≠

Белый / черный

Серый / черный

слева

Зеленый

фиолетовый

Задний динамик

≠

Зеленый / черный

Фиолетовый / черный

Задний динамик

≠

<АНГЛИЙСКИЙ>

Усилитель мощности

(продается отдельно)

Передний динамик

Правый

Задний динамик

Рис.2

Форд Корона Виктория Установка стерео и радио

Форд Краун Виктория Установка стерео и радио Интересные факты Справочная информация:

Заводское AM / FM-радио Ford было приемлемо в течение первых двух недель. владеть своим полицейским перехватчиком, но позже мне потребовались такие функции, как магнитофон или cd-плеер, подсветка дисплея в ночное время и предусилитель выходы.

Штатная радиостанция в моем перехватчике 98, обратите внимание на отсутствие магнитофона или СиДи плэйер.

Вид на верхнюю часть радиоприемника, обратите внимание, насколько мала глубина радио это

Сзади радио, здесь ничего особенного.В радио используется стандартный антенный разъем, хотя в автомобиле нет внешней антенны, но вместо радиоантенна встроена в решетку обогревателя заднего ветрового стекла.

Я установил послепродажное головное устройство Clarion single DIN с компакт-диском. Игрок в мой 98-футовый перехватчик. В новом головном блоке отличное радио прием используя встроенную антенну в заднем стекле, возможно, даже немного лучше чем штатная магнитола сделала.

1995 и более поздние версии технически имеют радио 1,5 DIN, но это обычно называется двойным DIN.Многие японские автомобили имеют настоящий 2.0 DIN радиоприемники, они выше и не поместятся в жертву без модификация.

The Scosche FD1280 Грузовик / Внедорожник монтажный комплект позволяет использовать один радиоприемник DIN и обеспечивает дополнительную место хранения карман. В комплекте Schosche был специально указан кронвик 98 дюймов на список приложений, но мне все равно пришлось использовать шлифовальный круг, чтобы сделать это вписывается в проем приборной панели. Может быть, в таком месте, как Кратчфилд, есть запасы попроще. комплект для установки.

Динамики в передней двери 5х7, Infinity Kappa 572.3cf 5×7 Динамики были вставлены прямо на болтах и звучат превосходно.

Руководства по применению автомобильной акустической системы содержат противоречивую информацию о размер задних динамиков в 1998 году корона виктория. Некоторые перечисляют 98 ‘жертв как имеющие 5×7, в то время как другие перечисляют 98-дюймовые коронвики как имеющие 6×9. Это похоже, что все короны 1998 и более ранние модели будут иметь 6×9 вырезы в задней части, а более поздние модели 1999+ будут иметь вырезы 5×7 в тыл. Но если вы покупаете динамики у продавца, который имеет строгую политику возврата, вероятно, стоит физически измерить проемы в вашей полке для посылок заранее, чтобы будьте уверены в размере.

Монтажная глубина не большая беспокойства по поводу небольшой временной запасной части, которую многие из 97 ‘& более ранние жертвы приходят с. Но если у вас 98 или более поздняя жертва, вам нужно а Запасной полноразмерный 16-дюймовый корпус, который физически помещается поверх передних тормозных компонентов а также некоторые из более глубоких динамиков попадут в запасное колесо. Также обратите внимание плотно прилегают к пружинам защелки крышки багажника, идущим с одной стороны ствол к другому. Infinity Kappa 693.3 не работает сзади колода моей 98-футовой жертвы, потому что они используют заднюю раму в форме корзины, которая ударяет защелка торсионов.

Ford использует несколько различных жгутов радиоприемников в зависимости от звука. опций, некоторые аудиосистемы более высокого класса поставляются с внешними усилители и заводской саб. Разъемы жгута радио изменены в виксе начало с 98-дюймовым модельным годом, поэтому обязательно внимательно изучите руководство по применению любых адаптеров ремня безопасности, которые вы можете приобрести. Для моего 98 ‘, Разъем жгута проводов Scosche FD16 отработал хорошо.

98′-02 ‘радиоразъемы:

Радиовозбудитель, используемый на Crown Vics 98′-02 ‘.

На полицейских перехватчиках это будет единственный радиоразъем в приборной панели. обуздать. На гражданских автомобилях могут быть дополнительные радиоразъемы для такие функции, как CD-чейнджер, заводской усилитель, радио на рулевом колесе органы управления и др.

Распиновка штекера на фото выше.

Слишком много часов? Перейдите с PIN-кода 4 «Отключить ввод радиочасов» на PIN 11 «Земля», чтобы отключить часы на вашем радио.

Если у вас магнитола deluxe с заводским сабвуфером и усилитель звука в багажнике у вас также будет этот разъем, подключенный к магнитоле.

Если ваша машина пришла с завода с магнитолой с CD чейнджера, вы также подключите этот разъем к радио.

C258 от городского автомобиля 98 футов, обратите внимание на дополнительные провода для радиоуправление сотовым телефоном и рулевым колесом. Также обратите внимание, что Радиоприемник городского автомобиля подключен к мультиплексной сети SCP для обеспечения функций например, чувствительный к скорости регулятор громкости и отложенное отключение аксессуаров.

Кроме того, некоторые городские автомобили Lincoln 1998 года выпуска и более поздние получают данные о как ярко включить ночную подсветку радиостанции от LCM через шину данных SCP.Итак, если городской автомобиль верхнего уровня радиоприемник установлен в коронную жертву, возможно, ты не будешь умеет читать кнопки на передней панели в темное время суток без использования фонарика.

1997 и ранее корона Вик и великий маркиз радиоразъемы:

1997 и более ранние версии используют вышеуказанные радиоразъемы. Одинаковый разъемы используются с середины 1980-х годов.

Распиновка черного разъема на фото выше.

Ford использует радиостанции в разных автомобилях, хотя У видеокамер 1995 года и более поздних версий нет силовых антенн, PIN 2 все еще горячий, когда радио включено. Это может быть полезно, если кто-то хочет сохранить штатное головное устройство, но подключите усилители вторичного рынка и нужен усилитель включите свинец.

Распиновка серого разъема на фото выше

2003-2010 радиоразъемы crown vic:

Начиная с 2003 модельного года, верхний уровень ford crown victoria lx’s и mercury grand marquis ls получили новый 24-контактный радиоприемник sanyo разъем для замените старый 16-контактный.

Однако, 2003+ полицейских крейсеров и базовых гражданских коронных жертв все еще используется тот же разъем, который используется с 1998 года.

Примечание: эта схема радио-разъема от Короны Виктория 2004 года, и схема цветовой кодировки проводки будет варьироваться на некоторых из более поздних автомобилей.

Верхний уровень 03+ crown vics также имеет недавно пересмотренный компакт-диск разъемы для чейнджера:

А на некоторых радиоприемниках вы также можете найти разъем для сабвуфера

Удаление радио:

Самый простой способ удалить магнитолу — использовать имеющиеся в наличии «DIN Tools» примерно за 5 долларов в магазине автозапчастей.Удаление радио очень просто, вставьте инструменты din в отверстия на передней панели радио, нажмите их на место и выдвиньте радио из приборной панели.

Если вы не можете найти инструменты DIN, вы можете удалить радио, открутите черную пластиковую накладку, которая закрывает спидометр и радио с приборной панели. Обратите внимание, что этот метод занимает очень много времени по сравнению с использовать соответствующие инструменты.

Некоторые владельцы коронных жертв также сообщили об успешном снятии заводское радио с помощью пары погнутых плечиков.Но этот метод не рекомендуется, если вы думаете, что когда-нибудь захотите переустановить старое радио позже. Поскольку вешалки для одежды обычно не являются правильный диаметр и вероятно чтобы в результате повредить пластиковые отверстия на лицевой стороне магнитолы. А также вешалка также может повредить пружинные зажимы, удерживающие радио на месте.

Набор инструментов DIN

DIN Инструменты, вставленные в магнитолу.

Другие мысли и проблемы

В сабвуферах Crownvic достаточно места для сабвуферов и усилители.Но убедитесь, что при установке усилителей и заземляющих винтов Чтобы не просверлить бензобак вашего автомобиля, он ниже большого горба в багажник в между ямой багажника и салоном.

Интерактивное руководство по установке оборудования в багажник вашего Корона Vic доступен здесь:

https://www.fleet.ford.com/showroom/CVPI/TrunkLoading.asp

Прокладка 4-х калибровочного провода для амперной мощности от моторного отсека до в багажник довольно легкий в короне викс.Есть большие неиспользованные электрические каналы на стороне пассажиров и водителя над коромыслом панели для полицейского оборудования и силовой провод 4 калибра будут проходить через их без особых усилий. Если ваш перехватчик когда-либо был на вооружении, у тебя есть хороший шанс некоторые отверстия также просверлены в брандмауэре. Убедитесь, когда Бег кабели RCA низкого уровня, чтобы не прокладывать их слишком близко к проводу питания для в ампер, потому что большие токи, потребляемые в проводах питания, создают магнитные поля что может вызвать шум в кабелях RCA.

Заводская магнитола форд вид сбоку. Обратите внимание, как радиоприемник сужается в размерах спереди назад. Передняя часть радио имеет размер 1,5 DIN, задняя часть Радиоприемник имеет единый размер DIN. Форма радиоприемника уникальна, но требуется для очистки воздуховода дефростера в задней части приборной панели. Вики 2003 года имеют переработанную приборную панель и радио может быть 1.5DIN как спереди, так и сзади.

Если по какой-то причине вам абсолютно необходимо иметь возможность установить полный 1.5 din радио в вашем кронвике 1995-2002 гг., часть № для 2003 г. дефростер Воздуховод:

3W7Z-18D453-AA

Сопло и воздуховод Asy., Нагреватель & Демистер кондиционера

$ 99,23

Номер детали для воздуховода антиобледенителя 1999-2002 гг., Который ограничивает вас. к Магнитола 1.0 DIN на задней панели магнитолы:

XW7Z-18D453-AA

Сопло и воздуховод, нагреватель & A / C Демистер

$ 95,88

Имейте в виду, что замена воздуховода дефростера требует много времени. задача и требует снятия приборной панели с автомобиля.Более документацию по удалению приборной панели можно получить, нажав здесь или нажав здесь

Некоторые люди также пытались взломать существующий обогреватель лобового стекла. Воздуховоды в коронвиках 1995-2002 гг. работают с дремелем или термофеном. Хотя вам, возможно, удастся изменить форму воздуховода дефростера некоторые с помощью этого метода также можно:

Повредить жгуты проводов
Сделайте так, чтобы ваша машина пахла расплавленным пластиком
Зажгите машину
Сделайте отверстия достаточно большими, чтобы в них не попал горячий воздух. лобовое стекло больше
Создает засоры в работе воздуховода дефростера, препятствующие проникновению воздуха дует в лобовое стекло

Некоторые владельцы жертв предпочитают сохранять заводской вид стереосистемы. установить.Некоторые из них заменили радиоприемники от других автомобилей Ford, таких как форд исследователи, фургоны Econoline и городские автомобили Lincoln. Этот вариант очень сокращает время установки и планирования, просто вытащите старое радио, отключите вставьте новое радио и подсоедините электрические вилки. Источники для бывших в употреблении радиоприемников — местные гаражи и аукционные площадки. нравиться http://www.ebay.com. Другой альтернатива — получить радио напрямую от Visteon (http://www.visteon.com), компании что делает много радиоприемников для форда.

CD-плеер, оборудованный радиоприемником Ford, установлен в автомобиле Vic. Множество радиоприемников форд как и вышеупомянутый, оснащены RDS (поток радиоданных), который позволяет, помимо прочего, отображать на радио «рок», «классику», «страна» и т. д. в зависимости от того, какая радиостанция транслируется. слушал. Обратите внимание, что не все радиостанции транслируются с RDS. оборудованы, в некоторых областях нет.

Также обратите внимание, что в вышеупомянутом радиомодуле есть встроенная функция самотестирования, которая будет перемена по каждому динамику индивидуально, а также выполнить другую диагностику.Более документацию по этой теме можно получить, щелкнув здесь.

Задняя часть 98-дюймового радиоприемника. Если вы меняете это радио в машину без CD-чейнджер или сабвуфер, только один из трех разъемов на назад радио будет использоваться.

Крупный план радиосвязи.

Задняя часть 96-дюймового радиоприемника. Обратите внимание, что разъемы сильно отличаются по сравнению с к 98+.

Адаптер для использования радио 98+ Vic в Crown Vic 1997 года выпуска и ранее, готовый те, которые доступны от поставщиков, таких как www.radiosandmore.com

Если вы умеете паять, вы можете сделать свой собственный адаптер отрезать мужской радиоприемник от жертвы на свалке и купить кое-что соединительные штекеры для радиосвязи в таких магазинах, как walmart или radioshack.

Установка динамика:

Чтобы установить передние динамики, сначала необходимо удаленный. В коронвиках 1995 года и позже используется комбинация винтов и С-образные формованные пластиковые зажимы для удержания панели внутренней двери на дверь.В нижней части дверной панели есть винт в направлении центральная стойка. Другой недоступен до тех пор, пока за дверным окном и Замок переключателя панели управления снят. У более поздних жертв тоже будет винтик рядом с защелкой на одной линии с подлокотником и той, которая доступна только после снятия чашки, закрывающей дверную ручку. После всего крепеж снимается, поднимаем дверь панель вверх, отодвигая от двери.

НЕ ИСПОЛЬЗУЙТЕ монтировку или инструмент для снятия фрикционного зажима, чтобы попытаться удалить дверную панель, так как вы ее повредите.Дверная панель 1995 г. и позже Корона викс не крепится к двери с помощью «фрикционных зажимов», как в старые автомобили. Более подробную информацию по этой теме можно получить, щелкнув здесь.

Задние динамики выходят из салона, не снимаются через багажник. Чтобы снять динамики, сначала закройте крышку полки. должен быть удален. Чтобы снять крышку полки, заднее сиденье и Крышка третьего стоп-сигнала должна быть снята.

Два c-образных зажима приварены к металлическому днищу в задней части машина.Чтобы снять нижнюю часть сиденья с С-образных зажимов, нажмите на одну угол сиденья назад при подъеме вверх, и вы должны почувствовать шток выйдет из зацепления, когда дело доходит до отверстия в зажиме, повторите другой угол сиденья. Теперь потребуется храповой механизм 1/2 дюйма. для снятия гайки в каждом углу спинки сиденья, удерживающей ремень безопасности и спинка сиденья на месте. После отпускания двух гаек Спинка сиденья поднимется вверх и может быть снята с автомобиля.

Крышка полки удерживается двумя накладками, некоторое трение зажимы, крышка третьего стоп-сигнала и на некоторых более поздних моделях ребенок сиденье тросовая система.

Выше несколько фотографий разбитого корона виктория полицейский крейсер сзади полки для посылок. Синий крейсер — 00 ‘, белый — 99’, а серебро и 01 ‘. Металлическая серебристая коробка наверху посылки. полка — изолятор антенны, который позволяет радио использовать сетка дефростера в качестве антенны. Электропроводка и возвышение листовой металл в центре задней части полки предназначен для третьего стоп-сигнал. Три крючка, видимые на полке 00 ‘ & 01 ‘Cruisers — это фиксаторы ремня безопасности для детского кресла (LATCH).Они есть стандартное оборудование на всех моделях Crown Vics 2000 года выпуска, но недоступно на 1999 г. и предыдущие модели.

Круглое отверстие с плоской линией на дне в направлении Отверстие для динамика со стороны драйверов предназначено для установленного на заводе сабвуфера. Но С 1998 года компания Crown Vics так и не получила сабвуфер, установленный на заводе. Однако все грабители ртути в 2003 и 2004 годах сделали то же самое. ограниченное количество хорошо оборудованных кузовов Crown Vic LX 1992-1997 годов. А также сборка представляет собой апгрейд по принципу «включай и работай» для некоторых 1998+ crown vic lx собственники.Если вы наблюдательны, когда смотрите на радио и питание распределительный раздел диагностики неисправностей электрики и вакуума форд В руководстве (EVTM) вы заметите различные ссылки на сабвуфер. А также некоторые владельцы уровня отделки салона LX верхнего уровня с премиальным звуком найдут таинственный четырехконтактный разъем, не подключенный сзади сиденье. В таких случаях просто подключите сабвуфер, прикрутите его к полка для посылок и установить картье или подпись Lincoln Town Car радио. Тогда у вас будет аудиосистема, которая звучит намного лучше, чем заводская корона vic one и требует минимального количества дополнительных багажник.Нажмите здесь, чтобы просмотреть фотографии рассматриваемый сабвуфер.

Дополнительно отметим, что вам нужен ford crown victoria, mercury grand Корпус сабвуфера Marquis или Mercury Marauder устанавливается на заводе вырезано отверстие в задней полке. У городских автомобилей Lincoln другой заднюю полку, чем их собратья короны Вик и Гранд Маркиз. И корпус сабвуфера тоже очень отличается по дизайну от корона жертвы один. Однако усилитель сабвуфера в городском автомобиле не работает. почти идентичен его коллеге короны жертвы.И усилитель тоже поразительно похож на тот, что использовался в Lincoln LS.

И имейте в виду, что не все таункары Lincoln 1998-2004 гг. сабвуферы. У 98+ городских автомобилей (M81) нет завода. установлены сабвуферы, но больше всего подпись 98+ (M82) и Картье (M83) уровень отделки салона делать городские автомобили. Щелкните здесь, чтобы просмотреть несколько фоток заводского сабвуфера городского автомобиля в сборе.

Радио, которое НЕ будет работать в вашем vic:

На фото ниже двухканальное радио от грузовика Ford. компакт-диск плеер и кассетная дека.Проблема в том, что магнитола 1.5DIN на передний и 1.5DIN сзади магнитолы. Некоторым грузовикам Ford нравится корона Vic используйте магнитолу 1.5DIN спереди и 1.0DIN сзади. А радио открытие в грузовике Ford, который составляет 1,5 дюйма спереди и 1,5 дюйма на задний будет включать в себя радио с 1.5DIN на передней панели и 1.0DIN на передней панели. задний. Но отверстие для тире Crown Victoria, которое составляет 1,5 дюйма спереди и 1.0DIN при задняя часть не вмещает магнитолу 1.5DIN на передней панели а также назад.

Вкратце: радиостанция Crown Vic 1995-2002 годов всегда подойдет физически в рывок открытия другого 1995-2002 годов корона Вик или великий маркиз, корона Vic Радио также поместится в большинстве грузовиков Ford. Но радиоприемник Ford Truck может или мая не влезает в корону жертвы. Вам физически придется смотреть на радио перед покупкой, чтобы определить, подойдет ли он к вашему автомобилю или нет.

А вот фото 6-ти дискового CD-чейнджера, установленного на приборной панели.Но он физически не помещается на приборной панели модели 02 ‘или более ранней модели Crown Vic либо из-за того, что сзади находится профиль 1.5DIN, как у двойного носителя радио упоминалось ранее.

Также обратите внимание на систему крепления, которая удерживает магнитолу в приборная панель. Некоторые радиоприемники Ford до сих пор удерживаются винтами. которые проходят через выступающие металлические выступы на радио, а затем в щиток приборов. На таких радиостанциях два отверстия, в которые вставляются инструменты din с каждой стороны обычно не присутствует.Возможно, вы могли бы изменить ваше стремление принять такое радио, но это усложняет установку.

На первый взгляд может показаться, что радиоприемник, изображенный ниже, работа в короне 1998 года или позже. Но это не так, поскольку это это задняя часть радиоприемника с «премиальным звуком». Разъем слева для питания тот, что справа, предназначен для сигнальных проводов низкого уровня, которые соединять к багажнику вмонтированы усилители. Радиоприемник, изображенный ниже, не имеет любые микросхемы усилителя, встроенные в него, и любой звук, который вы можете получить из громче шепота не будет.

Также имейте в виду, что некоторые радиосистемы верхнего уровня, используемые в автомобили Ford имеют заводские сабвуферы. В таких автомобилях средние и высокие звуки направляются на обычные динамики. В низкие басы направляются на заводской сабвуфер. Эта система как правило, звучит очень хорошо, поскольку заводские звуковые системы идут а также более компактный в пространственном отношении, чем сопоставимый по звучанию послепродажная установка стерео будет. Но если вы попытаетесь использовать Радио с сабвуфером без сабвуфера, ваша музыка будет звучать очень «металлический», потому что вам будет не хватать всех низких басовых нот.

Ниже приведены фотографии радиоприемников Ford Focus и Mercury Cougar. Мало того, что радиоприемники от этих автомобилей имеют совершенно разные электрические разъемы, чем у Crown Vic, но они имеют лицевую панель это не плоский, и многие из этих радиостанций также 1,5 din сзади тоже.

Некоторые владельцы Crown Victoria спрашивали, выбирают ли разные oem-радио для их кронвика действительно так же сложно, как упомянутый выше.Если вы пойдете в местное представительство Ford, единственное выбор радиоприемников в вашем автомобиле будет таким, какой был установлен на заводе в ваш автомобиль в том году. Если вы любите повозиться и не возражаете метод проб и ошибок, затем замена штатной магнитолы с другого автомобиля Ford может работать. Для справки нажмите здесь, чтобы просмотреть список радиомоделей, которые были доступны в разные автомобили Ford за последние несколько лет.

И если вам нужно обслужить радиостанцию OEM, щелкните здесь, чтобы просмотреть список авторизованные сервисные центры форд.

Схема цветового кодирования EIA:

Многие радиоприемники и жгуты радиоадаптеров соответствуют требованиям Схема цветового кодирования стандартов EIA (Ассоциация электронной промышленности) из:

12 В от аккумулятора	Желтый
12 В до зажигания	Красный
Земля	Черный
Динамик (передний правый)	Серый (+), Серый с черной полосой (-)
Динамик (передний левый)	белый (+), белый с черным Полоса (-)
Динамик (задний правый)	Фиолетовый (+), Фиолетовый с Черным Полоса (-)
Динамик (задний левый)	зеленый (+), зеленый с черным Полоса (-)
Выход антенны	Темно-синий
Amp Remote (Включить)	Темно-синий с белой полосой
Подсветка / Диммер	Оранжевый
RCA / Литой: красный	Правый
RCA / Литой: белый	Левый

Прочие интересные места:

Если у вашей crown victoria заводское радио с управлением cdchanger и позже установлен CD-чейнджер марки Ford (XU3F-18C829-AB), номер детали кабеля, соединяющего заднюю часть радиостанции с багажник — XU3F-14588-DA.Если CD-чейнджер устанавливается в автомобиль с ковшеобразными сиденьями и центральной консолью, например ртутный мародер или полицейский перехватчик, есть более короткий кабель (XU3F-14588-AB), предназначенный для установки на консоли. cdchanger приложения. На Crown Vics с CD-чейнджером, установленным на заводской, сам сменщик физически расположен в багажнике напротив панель задней четверти со стороны водителя за колесной аркой.

Музыкальные компакт-диски вмещают только около часа музыки, у некоторых есть значительно меньше на диск.Чтобы послушать несколько часов музыки без постоянно меняя диски, многие люди предпочитают устанавливать CD-чейнджер, чтобы автоматизировать процесс. Если у вас уже есть подвеска в машине и радио с участием управления чейнджером компакт-дисков, добавление чейнджера должно быть легким, просто откройте багажник и подключите его.

CD-чейнджеры

— дорогое удовольствие, если их покупать у Ford. OEM-производители не склонны к производят аудиокомпоненты самостоятельно, вместо этого они заключают контракты с крупными такие производители как сони, пионер, кларйон и др. под задачу.Это хорошие новости, если вы хотите сэкономить, потому что есть хорошие вероятность того, что вы сможете использовать сменщик не марки Ford на вашем складе радио. Попробуйте связаться с людьми на www.crutchfield.com для Информация по этому варианту.

Если вы собираетесь использовать подержанные автомобили, имейте в виду, что у CD-чейнджера есть ограниченный срок службы и со временем «изнашиваются» и потребуют дорогостоящего ремонта.

Другой вариант — записать ваши мелодии в формат MP3. На разумный Частота дискретизации 128 кбит / с, можно уместить около 10 часов музыки на стандарт cd записываемый диск.

У этого варианта есть несколько преимуществ, в том числе:

Объем багажника не занимает место в багажнике
Нет бумажников с музыкальными компакт-дисками на 500 долларов, которые можно украсть из автомобиля
MP3 также может воспроизводить обычные аудио компакт-диски

Недостатки:

Должен иметь компьютер с записывающим компакт-диском и достаточно свободного места место на жестком диске для записи дисков MP3
Необходимо приобрести и научиться пользоваться программами для копирования. конвертировать аудио компакт-диски в формат MP3
Требуется время, чтобы преобразовать и поместить файлы MP3 на записываемый носитель

Можно скачать уникальные MP3-файлы с таких сайтов, как www.mp3.com и / или один может конвертировать выбранные компакт-диски из домашней музыкальной библиотеки в mp3 формат.

Автомобильные деки с поддержкой MP3 неуклонно дешевеют, некоторые колоды начального уровня можно купить всего за 200 долларов. Самый независимый автомагазины теперь продают аудиоплееры с поддержкой MP3, как и крупные сети, такие как BestBuy и CircuitCity. Кроме того, появляются некоторые новые автомобили Ford. с заводской mp3-колодой это подойдет в короне жертвы. Visteon также продает такие радиоприемники на вторичном рынке. А для электронного энтузиаст, www.mp3car.com есть подробности о создании индивидуального mp3-плеера для вашего автомобиля.

В качестве другого варианта, адаптер, который вставляется в магнитофон заводская магнитола и содержит кабель с разъемом для наушников на другом покончить с этим подключается к отдельному внешнему портативному mp3-плееру. При воспроизведении компакт-дисков MP3 через адаптер этого типа обычно урожай лучшее качество звука, чем прослушивание кассеты, общий звук качественный это плохо по сравнению с установкой настоящего головного устройства MP3.Аналогично переходники существуют, которые подключаются к каналу радиоантенны и транслируют сигнал внешний проигрыватель компакт-дисков через предварительно настроенный FM-канал. Эти устройства делают обычно обеспечивают лучшее качество звука, чем их аналоги-адаптеры для магнитофонов, но все же не так хорошо, как головное устройство со встроенной функцией mp3. Так что, если вы несколько дней управляете арендованной короной, находясь на бизнес поездке, один из рассмотренных выше адаптеров будет очень подходящим. Но если у вас есть корона, и вы не планируете ее продавать время Вскоре вы должны выполнить работу правильно и заменить заводское головное устройство на ан MP3-совместимый аналог.Мало того, что это даст вам лучший звук качественный, но это также исключит возможность внешнего устройства CDROM скольжение вокруг автомобиля и, возможно, затрудняя доступ к тормозам и ускоритель педали. Это также исключит возможность внешнего CDROM. устройство стать летящим в воздух снарядом и нанести травму несчастный если ваш короновик столкнется с другим транспортное средство или объект.

Бюллетень технического обслуживания радиоприемника (TSB)

В TSB 09-19-2 компания Ford Motor решает проблемы, которые иногда встречается радиоантенна, встроенная в заднюю часть стекло.Официально это TSB применимо только к 2008-2010 гг. корона виктории. Но неофициально он также охватывает период с 1995 по 2007 гг. Crownvics, использующие ту же настройку радиоантенны. Вы можете просмотреть копию это tsb, нажав здесь.

В TSB 04-24-5 компания Ford Motor обращается к ремонту поврежденной задней части. обогреватель окон и антенные решетки. Вы можете просмотреть копию это tsb, нажав здесь.

TSB 04-1-7 для Lincoln ls 2003-2004 гг. Также содержит некоторую информацию это может быть полезно для владельцев кронвичей.Это TSB предполагает перемещение Заземление стеклоочистителя электродвигателя лобового стекла для устранения щелчка / хлопка что происходит на радиостанциях am. Хотя у короны победителей нет дворник заднего ветрового стекла, коронвики в активном использовании полиции могли иметь площадки для вторичного полицейского оборудования, расположенные в задней части рама лобового стекла, которая может вызвать ту же проблему.

Также в TSB 04-1-7 есть примечание об установке вторичного рынка сотовой связи. телефонные антенны на заднем лобовом стекле, применимые к коронвики тоже.«ОСНОВАНИЯ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА, УСТАНОВЛЕННЫЕ НАД АНТЕННОЙ. СЕТКА НА ЗАДНЕМ СТЕКЛЕ МОЖЕТ ВЛИЯТЬ НА ПРИЕМ / РАБОТУ AM РАДИО. ДЕЛАТЬ НЕ ВЫПОЛНЯЙТЕ ЭТО TSB, ЕСЛИ ЕСТЬ БАЗА АНТЕННЫ СОТОВОГО ТЕЛЕФОНА УСТАНАВЛИВАЕТСЯ НАД АНТЕННОЙ СЕТКОЙ. »Внешняя сотовая связь с окном. телефонные антенны были популярны в моем районе страны еще в 1990-х и начале 2000-х из-за плохого приема со стороны ограниченное количество радиовышек сотового телефона. Внешний сотовый телефонные антенны вышли из употребления за последние несколько лет вокруг здесь, потому что операторы сотовой связи потратили много денег неправильный прием большого количества базовых станций сотовой связи в большинстве случаев это не проблема.Но если вы живете в малонаселенной сельской местности страны, иногда все еще можно встретить автомобили с внешними антеннами сотовой связи на стекле заднего стекла.

Радиоприемное специальное служебное сообщение (SSM)

Большинство техников по обслуживанию автомобилей уже знакомы с Бюллетени технического обслуживания (TSB), которые компания Ford Motor использует для общаться с обслуживающим персоналом своего дилерского центра. Но есть еще предшественники TSB, называемые «сообщениями специальной службы» (SSM), которые многие Техники послепродажного обслуживания ничего не слышали.Эти черновые заметки о различные вопросы обслуживания распространяются через оазис компании Ford Motor сеть и может когда-нибудь в конечном итоге превратиться в полноценное TSB. Обратите внимание, что не все SSM развиваются в TSB. И SSM также удаляются после пострадавшему автомобилю исполнилось 10 лет.

В любом случае, вот несколько связанных с радио SSM, влияющих на корону Викторию:

17442 2000-2004 CROWN VICTORIA POLICE INTERCEPTOR — ПОТЕРЯ ПРИЕМА FM-РАДИОПРИЕМНИКА
НЕКОТОРЫЕ В 2000-2004 ГГ. КОРОНА ВИКТОРИЯ ПОЛИЦЕЙСКИЕ ПЕРЕХВАТИТЕЛИ МОГУТ ВЫЯВИТЬ ПОТЕРЮ ПРИЕМ FM-РАДИО ПОСЛЕ ИСПОЛЬЗОВАНИЯ ДВУСТОРОННЕГО РАДИОПРИЕМНИКА ПОЛИЦИИ.ЭТО МОЖЕТ БЫТЬ ВЫЗВАНА ОТСУТСТВИЕМ ПОДХОДЯЩЕЙ ФИЛЬТРАЦИИ (ОТКАЗ ДИОДА) В РАДИОПРИЕМНИКЕ. ДЛЯ ОБСЛУЖИВАНИЯ СВЯЖИТЕСЬ С БЛИЖАЙШИМ УПОЛНОМОЧЕННЫМ ЦЕНТРОМ РАДИОСЛУЖБЫ ИЛИ ПОЗВОНИТЕ 1-800-367-3333. ИНФОРМИРОВАТЬ В СЕРВИСНЫЙ ЦЕНТР, ЧТО РАДИОПРИЕМНИК ОТ A ПОЛИЦЕЙСКИЙ ПЕРЕВОДЧИК С ПЛОХОЙ ИЛИ ОТСУТСТВИЕМ ПРИЕМА FM.
ДАТА ДЕЙСТВИЯ: 17/12/2003

18426 2001-2005 TOWN CAR / LINCOLN LS, 2001-2004 CROWN ВИКТОРИЯ / ГРАНД МАРКИС И КОНТИНЕНТАЛЬ 2001-2002 — AM / FM И СОТ. ПОМЕХИ НА ПРИЕМ ТЕЛЕФОНА — СЛУЖБА
НЕКОТОРЫЕ 2001-2005 ГОДЫ TOWN CAR / LINCOLN LS, 2001-2004 CROWN VICTORIA / GRAND MARQUIS И КОНТИНЕНТАЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА 2001-2002 ГОДА МОГУТ ВЫСТАВЛЯТЬ БЕДНЫЕ AM / FM ПРИЕМ.ЭТО МОЖЕТ ВЫЗЫВАТЬСЯ ПОСЛЕПРОДАЖНОЙ ОКРАШИВАНИЕ ЗАДНЕГО СТЕКЛА. МНОГИЕ ПОСЛЕПРОДАЖНЫЕ КОЛЕРЫ ЯВЛЯЮТСЯ МЕТАЛЛИЧЕСКИМ КОМПОЗИЦИОННЫМ МАТЕРИАЛОМ. ПРИВЕДЕНИЕ ЗАКРЫТИЯ АНТЕННЫ НА РЕШЕТКУ ДЕФРОСТЕРА. ОБСЛУЖИВАТЬ, ДАННУЮ ОКРАСКУ НЕОБХОДИМО УДАЛИТЬ, ТРЕБУЕТСЯ ОСТОРОЖНОСТЬ, ЧТОБЫ НЕ ПОВРЕДИТЬ СЕТКА РАЗМОРАЖИВАНИЯ. КРОМЕ ТОГО, ПРИ УСТАНОВКЕ АНТЕННЫ СОТОВОГО ТЕЛЕФОНА, НЕ УСТАНАВЛИВАЙТЕ ОСНОВАНИЕ ТЕЛЕФОННОЙ АНТЕННЫ НА СЕТКУ РАДИОАНТЕННЫ В ЗАДНЕЕ СТЕКЛО. ЭТО МОЖЕТ ВЫЗВАТЬ ПРОБЛЕМЫ ПРИЕМА АУДИОСИСТЕМЫ. И / ИЛИ СОТОВЫЙ ТЕЛЕФОН.
ДАТА ДЕЙСТВИЯ: 17.02.2005

19583 2007 CROWN VICTORIA / GRAND MARQUIS — СТАТИЧЕСКОЕ ВКЛЮЧЕНО РАДИОПРИЕМНИК ПРИ ВКЛЮЧЕНИИ ЗАДНИХ ОКОН
НЕКОТОРЫЕ АВТОМОБИЛИ CROWN VICTORIA И GRAND MARQUIS 2007 ГОДА МОГУТ БЫТЬ СТАТИЧЕСКИ НА РАДИОПРИЕМНИКЕ, КОГДА АКТИВИРУЕТСЯ ОБОГРЕВАЕМЫЙ ОБОГРЕВАТЕЛЬ ЗАДНЕГО ОКНА. ЭТО МОЖЕТ ВЫЗВАТЬ ПОВРЕЖДЕНИЕ ОДНОЙ ИЛИ НЕСКОЛЬКИХ ИЗ ОБОГРЕВАЮЩЕЙ СЕТКИ ЗАДНЕГО ОКНА. ЛИНИИ. ПРОВЕРЬТЕ ПЛОЩАДЬ ПРИМЕРНО 30 СМ (11,75 «) ОТ ВОДИТЕЛЯ. СТОРОНА СТЕКЛА, 4-Я ЛИНИЯ СЕТКИ СНИЗУ, ПЕРВАЯ, И ЕСЛИ НИЧЕГО НАШЛИ ПРОВЕРКУ ВСЕХ ЛИНИЙ СЕТИ.ОТРЕМОНТИРУЙТЕ ЛЮБОЙ ДЕФЕКТ С ПОМОЩЬЮ PM-11, РЕМОНТ МОЛОТОЧКА ЗАДНЕГО ОКНА МОТОРА. ОБРАТИТЬСЯ К МАСТЕРСКОЙ РАЗДЕЛ 501-11 РУКОВОДСТВА.
ДАТА ДЕЙСТВИЯ: 23.01.2007

Все короны виктории 1995-2010 гг. очень похожая настройка радиоантенны. Так что даже если ssm официально не применимо к вашему автомобилю, информация в сообщении все еще может быть полезно, потому что в вашей машине есть такая же радиоантенна. Исключением из этого обобщения является заводная головка 2005 модельного года. victorias, у которых есть резиновая уточка на заднем сиденье пассажира четверть панели вместо радиоантенны, встроенной в стекло заднего стекла.

Советы по устранению неисправностей радиоантенны

Заднее стекло crown victoria с антенной am / fm радио интегрированный в него действительно хорошо работает в большинстве коронвиков с приемом сравнимо с внешней антенной мачты. Однако небольшое количество Crownvics имеют проблемы с этим расположением антенны и становятся плохими прием. Ниже приведены несколько возможных идей по устранению неполадок:

Некоторые тонирующие пленки для заднего стекла могут отрицательно повлиять на прием радиосигналов. Это действительно сложно снять тонировочную пленку заднего стекла, не разрушив линии сетки антиобледенителя и радиоантенны в отличие от форда бюллетени технического обслуживания предлагают.Установка нового заднего стекла сборка очень эффективна при удалении тонировочных пленок с окон, но тоже дорогой вариант. Обратите внимание, что не все послепродажные тонировки окон фильмы убивают радиоприем. Некоторые коронвики с тонированными стеклами получают отличный прием.
Плохой прием может быть вызван самим радио. Схемотехника внутри в радио может изнашиваться и давать плохой прием даже с самой лучшей антенной. Некоторые радиоприемники, такие как сверхнизкозатратный am / fm-блок, используемый в полиции. перехватчики часто плохо принимали, даже когда они были новыми.Установка качественной послепродажной магнитолы или форда верхнего уровня радио может значительно улучшить качество приема.
Корона Виктория 2005 года оснащена внешней резиновой мачтой. антенна расположен на задней боковой панели со стороны пассажира. Если вы не можете получить антенна на заднем стекле для правильной работы, возможно, вы сможете дооснастить эта установка в свой коронвик и полностью удалите антенну на заднем стекле. Ford прекратил выпуск этой антенны после 2005 модельного года, потому что это привлекательная цель для вандалов, а также хрупкая установка, которая может случайно сломаться в таких местах, как автомойки.Были также разрозненные сообщения о нападениях на сотрудников полиции с их собственными радиоантенна автомобиля во время задержаний. Настройка внешней мачтовой антенны должен нормально работать в большинстве гражданских приложений, пока вы хотя осторожно.
Crownvics 1992-1994 годов имели антенну, установленную на передней панели. пассажир боковое крыло. Эта установка радиоантенны была бы более сложным проектом установить, чем задняя четверть 2005 года. Но есть моторизованный доступна версия антенны 92′-94 ‘, которая убирается, когда радио выключено, поэтому ваша антенна не является привлекательной целью для вандалов, когда ваш автомобиль припаркован.
Вы можете перестать слушать радио AM / FM все вместе и послушай хм или сириус спутниковое радио. Вам все равно понадобится внешняя антенна, но Доступны низкопрофильные блоки, которые устанавливаются на крышу или крышку багажника. Если ваш полицейский перехватчик когда-либо находился на действительной службе в полиции, он, вероятно, уже есть несколько дополнительных отверстий, просверленных в различных панелях кузова, которые Вы также можете повторно использовать его для провода антенны спутникового радио.
