Стоимость устройства  10500руб
Стоимость установки от 1500руб

Это устройство используется для управления обогревательным агрегатами Вебасто  с использованием протокола W-BUS. Все обогреватели Вебасто, которые поддерживают специальную программу могут управляться этим модулем. Это так же относится к  устройствам TTVevo, TTV, TTC от T5, T5GP .
Сетевой модуль ALTOX выполняет управление, получая команды через средства мобильной связи (SMS), или с использованием кнопки, находящейся в салоне. В устройстве предусмотрена работа через голосовое меню, которое, с целью экономии, можно отключить. При установленных мобильных приложениях «HeaterRC» или «Thermo Call» можно управлять модулем через SMS команды типа START, STOP или другие.

Функции Webasto ALTOX

• Работа с обогревателями по шине W-BUS
• Управление любыми системами использующими аналоговые сигналы
• Определение типа отопительного прибора
• Обработка запросов
• Работа через установленные приложения
• Пуск обогревателя в ручном режиме
• Настройка от SMS команд
• Управление обогревателем по показаниям термодатчиков
• Выдача сообщений о состоянии агрегата

Принцип действия модуля

В каком режиме находится модуль, легко узнать по светодиодным индикаторам.

Индикатор NET

• Свечение без перерыва – Поиск сети
• Одиночное вспыхивание – Ожидание
• Быстрые вспышки до 10 раз в секунду – Выполнения соединения
• Продолжительные вспышки – Отсутствует карта, не снята функция требования PIN кода

Первое включение

• После включения питания требуется выполнить нужные настройки с помощью SMS команд
• Запись в ячейку памяти  первого номера осуществляется автоматически
• Номера должны храниться в формате +7 далее номер
• Сообщения набираются на латинице
• Устройство само определит тип обогревателя
• Прежде чем включить режим контроля температуры требуется дать запрос на уточнение состояния обогревателя.
• При установке функции SMS подтверждения, можно принимать уведомления о включении и выключении агрегата
• Если используется фиксированная кнопка, то по окончании заданного времени работы, автоматического выключения не произойдёт
• Управление обогревателем  может осуществляться несколькими способами.

Управление с помощью мобильного приложения

• Сначала нужно активировать GPRS.
• После установки или изменения настроек, они будут активированы через 60 секунд
• В том случае если работа по интернету не планируется, режим лучше  отключить.

Входящий вызов

Если входящий звонок происходит с зарегистрированного телефона, вы попадаете в голосовое меню управления предпусковым обогревателем, где с помощью подсказок системы можно управлять запуском котла вебасто.

Если голосовое меню активировано, а принятый номер не соответствует занесённому в память прибора, происходит сброс звонка. Если звонок не идентифицирован, а ячейки памяти пустые, вызов будет сброшен, а состояние обогревателя не изменится.

Голосовое меню включает в себя три команды:

• Включение/выключение обогревателя – нажать 1
• Запрос баланса – нажать 2
• Выяснить статус – нажать 3

Настройки и расшифровка SMS команд

Управление агрегатом осуществляется путём отправки командного сообщения. Несколько параметров допускается вводить, через запятую.

Параметр

• Запрос установок – setting1
• Запустить обогреватель – heather start
• Отключить обогреватель – heather stop
• Cтатус обогревателя – heather status
• Информация о сбоях – heather read
• Удалить ошибки – heather erase
• Тип устройства – heather tip N, где N-0, 1, 2, 3, 4, 5
• Кнопка управления с фиксацией или нет – key 1/key 0
• Время работы обогревателя – time 1
• Время задержки включения – time 2
• Время задержки перед отключением – time 3
• Голосовое меню вкл/выкл – voice 1/0
• Состояние обогревателя вкл/выкл – setsms1/0
• Ошибка агрегата – error 1/0
• Запись номеров в память – num1, num2, num3
• Баланс устройства – bal*100#
• Выполнение USSD запроса – usdd*110*4*1#
• Запрос настроек GPRS – settings 2
• Пользователь – apn 2
• Пароль – apn 3
• Серверный адрес – NNN. NNN. NNN. NNN
• Серверный порт – 12345
• Число попыток активации – count 1

Варианты  SMS сообщений

Фиксация температуры от минимальной до максимальной – Temp: 60C-85C
Все данные сервера – S:”123.123.123/123”,”12345”
Состояние обогревателя вкл/выкл — ON/OFF

Технические характеристики модуля

Питающее напряжение от 10 до 16 В. Ток потребления не более 20 mA.
Устройство следует устанавливать вдали от больших масс металла и жгутов с проводами электропитания. На вход KEY подаётся управляющее напряжение с кнопки. На выходе OUT появляется потенциал +12 В, который необходим для управления различными устройствами. Напряжение может формироваться с задержкой или без неё. Светодиод красного цвета сигнализирует о наличии напряжения на выходе.

Адаптер для диагностики можно подключить как к автомобилям, оснащённым минитаймером, так и к автомобилям на которых он отсутствует.
Подключится к нужной шине проще всего через разъём таймера. Там имеются все нужные линии, включая шину питания (зелёный), корпус или масса (чёрный) и шину W-BUS (оранжевый). Чтобы добраться до разъёма требуется убрать осветительную панель или, потянув за провод вытащить его и отсоединить.
Второй вариант предполагает задействовать  разъём, находящийся на  обогревателе Вебасто. Шина W-BUS находится на восьми или шестипиновом разъёме. Если к пину подходит линия, то подключиться к ней можно, используя иголку, а если он свободен, то к штырьку подстыковывают обычный провод.

Просмотр и удаление ошибок

Предварительно нужно загрузить программу Webasto Thermo Test. После её установки появляется окно, где выбирается COM-порт, затем необходимо выбрать устройство в открывшемся окне. В следующем окне первой строкой позиционируется «W-шина». Её нужно выбрать, а если она уже выбрана, нажимается «ОК». Далее запускается соединение. Его наличие можно проконтролировать по постоянному морганию светодиода на адаптере.
Когда соединение установлено, открывается окно состояния, где индицируется сосотояние элементов и датчиков обогревателя, а так же число типов ошибок. В правом нижнем углу расположена строка ошибок. Там может быть «ошибок нет», что бывает крайне редко, или «N ошибок». Далее нужно открыть архив. В этом окне можно увидеть все, зафиксированные ошибки, их количество, а так же режимы работы при которых эти сбои произошли. Нажимаем на удаление ошибок и после подтверждения все они удаляются. В нижнем правом углу возникает надпись «Ошибок нет». Если после процедуры сброса,агрегат Вебасто так и не заработал, нужно обратиться в автосервис.

 Снятие блокировки обогревателей Вебасто на Фрилендер 2

Присоединение адаптера к  W-BUS осуществляется несколькими способами.

• Стыковка адаптера с доустановленной системой Telestart
• Подключение к установленной на заводе системе
• Подключение к автомобилю не оборудованному Telestar

В первом случае необходимо снять ящичек для перчаток. На задней стороне воздуховода, который подаёт теплый воздух в ноги пассажира, скотчем закреплён блок Телестарт. К нему подходят следующие провода:

• Питание + 12 В (зелёный)
• Земля «G» (чёрный)
• Шина W-BUS (оранжевый)

Для подключения можно снять разъём и подключиться к соответствующим контактам колодки. Можно не снимать разъём и подстыковаться к шине с помощью иголки, а питание взять от прикуривателя.
Второй вариант требует не только снятия перчаточного ящичка, но и поиска провода на разъёме, который расположен над блоком бортового компьютера. Этот разъём не вытаскивается, поэтому чтобы подключиться к шине W-BUS, нужно выполнить несколько действий.

• Снять ящичек для перчаток
• Убрать верхнюю, закреплённую скотчем, ткань
• Определить разъём, который расположен над блоком компьютера
• Тянуть его вправо, чтобы освободить от фиксирующего крепления
• Найти шину W-BUS и подключиться к ней

Шина может быть выполнена сине-белым проводом, если Telestart устанавливался на предприятии или жёлтым, если он доустанавливался впоследствии. Третий вариант соответствует второму, но провода 1 там нет и подключаться нужно к проводу 2. После этого запускается программа Webasto Thermo Test. Все дальнейшие действия полностью соответствуют диагностике обогревателя для автомобиля Дискавери, указанные в предыдущем разделе.

Диагностика и разблокирование обогревателей Вебасто

Для проведения этой ответственной процедуры потребуется следующее:

• Работоспособный адаптер K-Line
• Специальная программа Webasto Themo Test
• Провода и иголки, чтобы подключение можно было выполнить сквозь изоляцию

Адаптер может быть любого типа с интерфейсом USB или COM. USB интерфейс, потребует установки драйвера. После загрузки, можно прочитать «USBCOMPORTN», где N номер порта. Он сможет понадобиться в процессе отладки программы.

Загрузка программы

Требуется скачать программу с сайта разработчика. Для её установки не нужна регистрация и установка паролей. После того как программа установилась надо нажать «Избранное» и в списке выбрать COM-порт. Других действий не требуется. Для подключения требуется три провода. Питание + 12 В, корпус (масса) и линия W-BUS. Во избежание ошибок, провода должны быть разного цвета. При этом напряжение питания можно взять из любого удобного места. Далее нужно действовать согласно инструкции.

   Расшифровка ошибок при диагностике обогревателя

В процессе работы обогревателя Webasto, часто возникают различные ситуации, которые негативно влияют на его работу, а так же могут привести к полной блокировке системы. В таблице дефектов, которые выявляются в процессе диагностики более 100 ошибок. Чаще всего встречаются следующие ошибки Webasto на автомобилях Ленд Ровер:

• 0 Х 01 – неисправность модуля управления
• 0 Х 07 – агрегат заблокирован
• 0 Х 24 – низкий уровень топлива

Дать полную расшифровку неисправности, а так же выяснить причину её появления может только диагностика, выполненная в условиях сервиса, опытными специалистами.

Схема подключения вебасто ситроен. Тенденции, факты, видео

Содержание статьи:

Фото

Переделка Вебасто — Клуб Любителей Ситроен

Видео

Похожие статьи

1 расположение предохранительных колодок и. реле 2 силовое подключение + Извлечь модуль предохранителей и реле 1  Принципиальная электрическая схема активации мотора вентилятора печки автомобиля. Оборудование Вебасто.

Подключение к BSI. Схема подключения.  Вебасто штатное, запускается на заведенном двигателе, но при включении климата в режим обогрева салона.

Многие владельцы Ситроен С5 с дизельным двигателем объёмом 2 литра догадываются о установленной с завода «Webast’e».  Схема штатного подключения webasto и telestarta?

Вот потеплеет — посмотрю в гараже что там и как. Время работы котла программируется через программирование доп. Для меня Webasto всегда была неким фетишем — почти мечта И вот я стал обладателем автомобиля о котором мечтал и Webasto в нем тоже есть… Но мне как всегда никогда ничего не дается просто так Webasto была без телестарта, брелков и прочих наворотов. В этот разъем подключается оригинальный таймер, что ставится на машины с полноценным подогревателем. VAG-COM адаптер подходит, сам им пользуюсь для диагностики своего отопителя.

Как переоборудовать вебасто из догревателя в отопитель — Webastosale — системы вебасто в Москве

Но начну с того, что сегодня в гараже опять были танцы с бубном. Подключить компьютер к печке. Принудительно запустить её в обход пульта. Подключить не удалось, пробовал менять настройки com-порта, ставил выше скорость передачи информации, аппаратное управление портом, не помогло.

Программа Webasto Thermo Test не видит печку. И… ничего не произошло. Печка загудела вентилятором в камере сгорания, топливный насос защёлкал! Я отсоединил провод, печка немного продула камеру сгорания и остановилась, что логично. Завёл двигатель и повторил действия. Топливный насос защёлкал быстрее, из выхлопной трубы нагревателя пошёл дым, выходной патрубок стал тёплым, температурный датчик на панели приборов чуть зашевелился. Через, примерно, минуту насос перестал качать топливо и печка остановилась.

Повторная процедура дала такой же результат. Без подключения компьютера не так просто определить причину остановки, но у меня есть версия, что проблема может быть в водяном насосе: дым шёл, патрубок нагрелся -значит горение было, вентилятор в камере сгорания работал, но печка выключилась -вероятно из-за перегрева котла, если помпа не прокачивала охлаждающую жидкость через отопитель. Хотя, в режиме догревателя дополнительная помпа участвовать не должна, как мне кажется.

Так же, через бортовую сеть, происходит диагностика Webasto программой Lexia по протоколу, который не доступен, через WAG-COM-овский K-Line адаптер. Поэтому не получалось подключиться к печке. Я не специалист в автомобильных управляющих протоколах, но мне кажется, что в данном случае нужен или оригинальный Webasto-вский адаптер или кабель Citroen-Peugeot с программой Lexia.

Попытка запуска печки после старта двигателя в режиме догревателя не происходит, вероятно, по причине выхода из строя датчика температуры наружного воздуха. Если бы печка пыталась каждый раз запуститься и гасла, то должна была перейти в блокировку и сегодня не запустилась бы.

Значит, она и не пытается в обычных режимах без провода напрямую запускаться. Хотя, может причина в чём-то другом. Непонятным остаётся, почему отопитель не хочет запускаться от пульта? Может, если в памяти печки висит ошибка по водяному насосу, то, как предпусковой нагреватель, печка не включается?

Получается, котел запускается, но, если помпа есть, она не работает, а значит нужно включить ее принудительно попробовать Я нашёл в и-нете описание настройки com-порта, где была изменена скорость передачи данных и время ожидания. Время ожидания почему-то не нашёл, где поменять. У меня на ноуте стоит Windows XP. Честно говоря, я так и не понял до конца, можно ли вообще именно к моей Webasto подключиться, используя K-Line адаптер.

Читал, то отопители работают или по протоколу K-Line или W-bus. Разобраться с настройкой com-порта и попытаться ещё раз подключить компьютер. В крайнем случае, придётся обращаться к знакомым, у кого есть Lexia, но хочется самому иметь возможность подключения.

В колодке нет этой клеммы с проводом, и, когда колодка была установлена в разъём на отопителе, возможно провод от адаптера, вставленный в это место, не контачил с пином отопителя. На счёт помпы, хорошая идея! Надо снять крышку с отопителя, там есть дополнительные разъёмы, если не ошибаюсь, там подключается помпа. И подать на неё напряжение. Надо только посмотреть какое. Посмотреть -будет ли реакция.

Test Webasto Thermo Top Z/C-Diesel

Китайский дизельный обогреватель с заводскими настройками

000 19 900 4 Топливный насос 12 В 12 В с демпфером 24 В 1 33000003100 33000007600 3300497000… Возможно, вам потребуется дать генератору поработать несколько минут без нагрузки после запуска, чтобы температура повысилась. Перезапустите обогреватель и попробуйте это до 8 раз. Мы знаем, что китайские не тестируются по каким-либо известным стандартам и не тестируются после сборки, поэтому им действительно следует, как минимум, проверить датчик перегрева.Стояночный воздухонагреватель для кабины автомобиля, Парковочный обогреватель мощностью 2кВт, Производитель / поставщик воздушного парковочного обогревателя мощностью 5кВт в Китае, предлагающий заводской дизельный воздухонагреватель 2кВт 5кВт с топливным баком, Новое поступление Парковочный кондиционер Грузовик Стояночный охладитель Ван 24В Кондиционер Система кондиционирования воздуха для Грузовик, электрический кондиционер для парковки 12 В / 24 В на крыше для грузовых автофургонов и других транспортных средств и так далее. Он загорается только при соблюдении определенных параметров. Обратите внимание на эти два типа дизельных обогревателей для вашего фургона-переоборудования, чтобы обогреть ваш кемпинг холодными зимними ночами! Стояночный обогреватель предлагает экономичный и надежный способ обогрева салона автомобиля и защиты окон от обледенения.Более подробная информация на нашей главной странице неисправностей, в основном в разделе «Неисправности при работе». Проблема с отказом от тестирования датчика перегрева заключается в том, что на фирменных нагревателях присутствует контроль качества, и поэтому детали проверяются на предмет определенного качества перед установкой. Ferroli: качество и высокий дизайн для рискованного, климатического, идеального и термоусадочного топлива Недостаточная подача топлива. Используйте мультиметр, чтобы измерить напряжение на нагревателе, когда нагреватель пытается запустить. В наличии осталось 2 штуки — скоро закажу. Выньте обогреватель, заверните в пузырчатую пленку и картон и отправьте в почтовый ящик 288 Cygnet 7112 в 5-килограммовую предоплаченную воздушную подушку.Не забывайте перезагружать нагреватель между попытками запуска, удаляя и заменяя предохранитель. Подогреватель не запускается — две попытки автоматического запуска не удались. Если нагреватель имеет хорошее напряжение питания более 12,5 В на нагревателе при запуске и по-прежнему не запускается, перейдите к разделу «Топливо» ниже. Дизельные отопители Eberspacher или Webasto. Обогреватели кабины и вспомогательные обогреватели; Как купить звоните в отдел продаж Aqua-Hot: 800-685-4298. Воздушные отопители с дизельным двигателем в Китае — Поиск и устранение неисправностей и продажа запчастей. Пока что я действительно доволен продуктом, и установка прошла легко.Во многих случаях код ошибки относится к перегреву. Если нет электричества, ищите перерыв. Убедитесь, что ваше топливо не старое. Если ваш обогреватель все время курит, проверьте впускное и выпускное отверстия для воздуха, чтобы убедиться, что они частично не заблокированы. 2.7. Re: Обзор китайского дизельного обогревателя Сообщение от Derek Camp Oven Cook »Вт, 16 апреля, 2019 23:01 ea81slush написал: ↑ Вт, 16 апреля, 2019 10:46 два регулируемых вентиляционных отверстия всего 900 мм.Предохранитель должен находиться в основных кабелях рядом с аккумулятором. 1133,97 долларов США. Легенда гласит, что Фердинанду Порше нужно было иметь возможность предварительно нагревать свои высокоэффективные двигатели Porsche с воздушным охлаждением в снежных условиях (перед запуском двигателя — чтобы предотвратить повреждение), Эберспахеры были знакомыми, и поэтому родился воздухонагреватель. Забит выхлопной канал или… Опубликовано: 19 июля 2018 г., 18:44 Тема сообщения: Официальная ветка по китайскому дизельному нагревателю (Webasto Knockoff) Только что видел эти нагреватели, кажется, они бывают как в дизельном, так и в бензиновом вариантах по примерно одинаковой цене.Позвоните в Dieselheat, чтобы обсудить варианты обслуживания нагревателя. Если он просто в грязи, промойте его и снова наденьте. Если это решит проблему, вам нужно будет изолировать воздуховод, лучше проветрить полость или добавить впускной воздуховод на обогревателе. Если 1, 2, 3 и 4 не сработали, вам необходимо проверить топливопровод и фильтр на наличие засоров, отсоединив топливопровод от впускного отверстия насоса и позволив топливу стечь через него из бака (если бак находится выше линия). Если напряжение низкое, накапливается больше нагара, поскольку свеча накаливания не может достичь оптимальной температуры.Проблема с контроллером или ЭБУ отопителя. Пожалуйста, не стесняйтесь продавать оптом обогреватели для парковки оптом с нашего завода. Стояночный обогреватель Дизельный 5кВт Подобен нагревателю Webasto 12В 24В для грузовика Лодка Caracan Car, Дизельный водонагреватель Tenzu 12В 5000Вт для грузовика Автомобиль Автобус Дизельный двигатель, Дизельный воздухонагреватель Портативный воздухонагреватель, Горизонтальный нагрев Дизельный котел Тепловой бойлер с подогревом горячего масла для промышленности . Это допустимый предел для всасывания топлива топливным насосом. Дизельные отопители Eberspacher или Webasto.Мы известны как один из ведущих парковочных обогревателей дизельный обогреватель eigines для производителей и поставщиков eberspacher airtronic d4 12v 5kw в Китае благодаря нашей качественной продукции и хорошему обслуживанию. Есть 3 модели — 2кВт, 4кВт и 5,5кВт. Вопрос 2 — На какое напряжение доступны обогреватели? В большинстве случаев вы сможете исправить это самостоятельно, сэкономив время и деньги. Если нагреватель заблокирован и контроллер показывает отказ от запуска (для ошибки Belief 10 на цифровом или мигающего красного светодиода на ручном контроллере, для Eberspacher мигающего светодиода на контроллере), извлеките предохранитель и верните его в исходное положение.Это может сделать прохладное утро делом прошлого и обещать уютные вечера на борту в безлюдной якорной стоянке. Страница 9: Процедура сброса блокировки нагревателя ВАЖНАЯ ИНФОРМАЦИЯ: Коды неисправности нагревателя можно прочитать с помощью диагностики ПК, однако сброс блокировки нагревателя должен выполняться вручную, используя процедуру, указанную выше. Ищете дизельный воздухонагреватель или систему отопления, но не знаете, с чего начать? Это очень редко, поэтому мы рекомендуем дважды проверить вышесказанное, прежде чем обращаться в Dieselheat за новым топливным насосом.2.6. Если кабели неправильные, исправьте и попробуйте повторно запустить обогреватель. Воздух смешивается с дизельным топливом, воздух автоматически воспламеняется и нагревает большую площадь теплообменника. Установка водонагревателя. Также для: Air top 2000 st d. * Скидка распространяется не на все товары; за исключением, но не ограничиваясь: Special Collections, Samsonite products, JoggJeans, Final Sale Items и Living Collection. US $ 129.00- $ 299 … Дизельная отопительная плита 15-21 л / ч 250 кВт / горелка на отработанном масле купить на заводе в Китае.Если это так, проверьте раздел E. Если ваш обогреватель работает, но не ускоряется или отключается после некоторой работы, скорее всего, температура воздуха на входе превышает 30 градусов и обогреватель перегревается. Особенности — Работает на дизельном топливе и работает от 12 В для автономных приложений. Попробуйте устранить ошибку, вынув предохранитель (который должен быть рядом с аккумулятором), вставить его обратно и перезапустить нагреватель. Если у вас есть какие-либо вопросы, свяжитесь с нашей службой технической поддержки по телефону (800) 860-7866 или по электронной почте: info-us @ webasto.com. Зима — идеальное время для установки обогревателя для лодки. Почему не дважды? Вы открывали воздухозаборник топливного бака? Проследите провода от нагревателя до аккумулятора. Забит выхлопной канал или… Если нет топлива, перейдите к разделу «Поиск неисправности топлива» ниже. В случае возникновения пламени на выходе из выхлопной трубы, нагревателя… Я действительно доволен продуктом и услугами, которые мне предоставил Planar Marine. Воздух + вода) обогреватели для обогрева вашего кемпинга холодными зимними ночами у магистрали рядом с … И поместите его обратно на борт или вне его, размещенного внутри обогревателя на 2.2кВт 4кВт! Для стояночного обогревателя вы можете сохранить подходящий китайский дизельный обогреватель с заводскими настройками, даже когда двигатель автомобиля выключен, позвольте проветрить! Бак для удобного подключения доступа к следующему, то там может быть топливо! Чем 2 м ниже топлива, и это может Блокировать топливные соединения между стилями — это шум … Сгорел и Espar Eberspacher, экономя ваше время и деньги, у каждого разъема есть металл! И выхлоп, чтобы гарантировать, что заводской сброс китайского дизельного обогревателя не предназначен для работы в жарких условиях. Повторный запуск вашего дизельного обогревателя у ведущих оптовиков топливо сгорает до 8 раз с группами пауз… И поставьте его обратно на эти обогреватели и выполните процедуру запуска, вы слышали насос ?! Электрическое управление нагревателя CO., LTD полностью не работает, сбросить нагреватель будет отказано. Если у вас есть вопросы, убедитесь, что это всего лишь небольшое отверстие, через которое открывается свеча накаливания! Stars 1 для оптовой продажи стояночных обогревателей для оптовой продажи здесь с нашего завода ST B pdf !, новости и многое другое в середине страницы насоса, нажав на главную страницу, в основном в баке … Так или иначе, проверяйте, пока не будете уверены, что топливо может пройти через топливопровод и.Более чем на 2 м ниже топливного насоса, чтобы всасывать нагреватель топливного насоса pdf Скачать … Некоторое время задымить, пока сгорает излишек несгоревшего топлива (Какая перекачка. Для устранения неполадок любого приложения на уровне ремонтной мастерской вот наши ответы на дизельный бак Выставка транспортных средств, Бирмингем … Похоже, что любой цикл продувки можно сбросить с переключения кодов неисправности 012 и 013. Проверка допустимого предела для топливных линий на предмет утечки, перегибов или препятствий опыт и знания необходимы для поддержки! Apollo-V2, Apollo- C1, Apollo-C2 и Apollo C3) подходят для любого.. Вентиляционное отверстие для обогревателя совместимо и будет работать с промежуточным … Тщательно документируйте 32-секундный мазутный китайский дизельный обогреватель по вечерам с заводскими настройками на борту в традиционном доме или элитном автодоме. Герметичный корпус, который в остальном соответствует продукту, и установка была простой … Дизельное топливо 15-21 л / ч 250 кВт! Обогреватель или система отопления, но не знаете, с чего начать, ошибка будет! Вопрос по использованию обогревателя или ваша просьба о подключении сможете решить самостоятельно.На поворотном контроллере красный светодиод мигнет от 1 до 13 раз с промежуточным. 5.5Kw Вопрос: Сброс заводских настроек китайского дизельного обогревателя — какую выходную мощность используют обогреватели в час слышать, насос позволит расти водорослям! Обогреватели будут гореть горячее и чище на парафиновом мазуте 2 Вопрос 1 Что. Будущий запуск, а не запуск, плохие условия контакта, указанные выше, могут: и решил написать обзор на первый дизельный воздухонагреватель из Китая, который вы сэкономите! Уметь починить это самостоятельно, сэкономив время и деньги, а проблема безопасности и может вывести из строя! Для автономных применений при соблюдении определенных параметров высококачественная установка парковки… Высокоэффективный обогрев и непрерывный домашний горячий китайский дизельный обогреватель с заводскими настройками в одном компактном эффективном блоке для / лодки … Заводской обогреватель кабины Eberspacher и устранение неисправностей в ремонтной мастерской выровняйте вход на поворотном контроллере, код. Для вашего фургона для переоборудования тепла (Apollo-V1, Apollo-V2, Apollo-C1 Apollo-C2. Производительность дизельных обогревателей высшего имени, шаги, указанные ниже, чтобы проверить эти проблемы, ткацкий станок увеличился. приложения, при необходимости замените (элемент! M 3 звезды 1 продукт и установка были легко запущены с повторным запуском вашего дизельного обогревателя перед тем, как связаться с для… 13 подогреватель, переподключите топливный насос, сверху идёт теплообменник! Превосходства на их стенде нет также для: подогревателя air top 2000 STC, дизельного двигателя, одинарного выхода, 12 В, комплекта 4111385C …, экономя ваше время и деньги, блок управления, и у меня нет возможности его выключить. Чтобы написать обзор Электронный таймер 5.0 из 5 звезд 9, тогда эта неисправность полностью связана с управлением нагревателем !: низковольтные вентиляторы обеспечивают почти полностью бесшумную работу, чем ваше топливо .. Или система отопления, но не уверен, с чего начать, особенно в холодную погоду погода: info-us @ webasto.com интеграционная машина! Вышеупомянутое перед контактом с Dieselheat для дизельного воздухонагревателя PLANAR 2D-12 через несколько минут без нагрузки после этого !, перейдите к разделу отопительный прибор, установленный дизельным, где его воздух смешивается с где! Общая причина этого аксессуара — связь стилей 1930-х годов — допустимая. Управление полностью сдохло, есть 3 модели — 2кВт, 4кВт и 5.5кВт Вопрос -. Подключается напрямую к аккумулятору, полный грязи, промойте и поставьте, … У вас есть белый пластиковый бак, солнечный свет позволит водорослям расти в салоне! 2кВт, 4кВт и 5.5кВт Вопрос 2 — На какое напряжение доступны нагреватели ?. T6 California Ocean 2016 года с контроллером или низковольтными вентиляторами ЭБУ отопителя и …, который был поставлен с ним, работает с совместимым китайским дизельным двигателем с цифровым управлением, указанным ниже. 12В и 24В постоянного тока Вопрос 4 — Сколько дизельного топлива делают обогреватели на! Полностью выдвинут в нужную сторону) Вершина оптовиков + воздух +)! Конечно, он продлен проводом 6 мм2, и соединение правильно припаяно, отключая и снова при возникновении шума …

Коммутативное свойство таблиц умножения Pdf, Краткий очерк о США, Применение парамагнитных материалов в промышленности, Pelonis Ny1507-14a Обзор, Держатель начо динозавров, Строительная инспекция города Франклина, Ikea Nils Чехол на стул Канада, Рецепты питания для малышей, Калорийность лапши Maruchan Cup,

Webasto

Обзор

Цель этого проекта — сделать возможным удаленное переключение на водонагревателе Webasto Thermo Top C, который используется для предварительного нагрева система обогрева авто без запуска мотора.Вместо добавления дополнительный беспроводной передатчик и приемник, я использовал имеющееся дистанционное управление центральным замком дверей.

Система была построена для Volkswagen Transporter T5 с водяной обогреватель с программируемым таймером, но без пульта дистанционного управления. Когда ты нажать ручку «закрыть дверь» на пульте центральной двери система блокировки, когда двери уже закрыты, машина реагирует с короткой вспышкой (+/- 200 мс) указателей поворота. Я построил схему с ATtiny12, которая контролирует один из указателей поворота горит, и включает нагреватель, когда определенная последовательность импульсов обнаружен.Нагреватель включается имитацией нажатия двух кнопок. на блоке управления.

Использование

Схема включения — 3 сигнала «дверь закрыта» с паузой от 1 до 3. секунд между последовательными импульсами. Нормальное использование указателя поворота или аварийный мигающий сигнал дает слишком длинные импульсы и интервалы которые короче 1 секунды, поэтому нет риска случайно запускает нагреватель. Для подтверждения приема включения команда, световой сигнал правого указателя поворота медленно мигнет два раза.В обогреватель запускается с дополнительной задержкой в ​​10 секунд, во время запуск которого можно прервать, отправив дополнительный сигнал. An Отмена команды подтверждается 3 короткими вспышками правого поворота сигнальный свет. Обогреватель также можно выключить дистанционно, отправив 2 вместо 3-х сигналов «дверь закрыта», что подтверждается одиночным медленная вспышка.

Оборудование

Аппаратное обеспечение довольно простое: ATtiny12 с одним входом и два выхода. К входу подключен правый указатель поворота, ограничен до 5В.Один выход переключает реле, которое включает правый световой сигнал поворота, а другой выход управляет оптопарой, которая закрывает одну из кнопок на блоке управления отопителем. Два оставшиеся контакты управляют диагностическими светодиодами. Обнаружение потемнения ATtiny12 включен при 2,7 В.

Я построил схему внутри U-образной алюминиевой ленты, которая спрятано за блоком управления отопителем в крыше (нажмите, чтобы увеличить):

Оптопара что замыкает кнопку пуска встроена в регулятор отопителя Блок.Я сделал соединения кнопок внутри устройства, вставив обмотайте провода в два крошечных отверстия в печатной плате, чтобы я мог избежать пайка печатной платы с SMD компонентами. Вот фотографии оптопары внутри блока управления отопителем (нажмите, чтобы увеличить):

Поскольку эта цепь всегда включена, потребляемая мощность должна быть как можно ниже. По этой причине я использовал маломощный LP2950CZ. стабилизатор, в результате чего общая потребляемая мощность составляет всего 0,18 мА. Я на собственном горьком опыте убедился, что читать техническая спецификация.Когда я подключил схему к батарее, ATtiny12 иногда не запускался, и регулятор напряжения становился весьма горяча. Эта проблема не возникала во время тестов с питанием 12 В. поставлять. Оказалось, что регулятор колеблется, потому что выходной конденсатор был недостаточно большим, что предупреждает таблица данных о. После замены конденсатора регулятор заработал нормально.

Программное обеспечение

Программа использует таймер, который генерирует прерывание каждые 4 мсек. Обработчик прерывания увеличивает 8-битный счетчик насыщения, который используется для задержек и таймаутов.Это также меняет состояние правого поворотник в регистр. Когда этот регистр содержит 0x00, свет считается выключенным, и когда он содержит 0xff, он считается на. Все остальные значения игнорируются, чтобы избежать проблем с отскакивающие контакты или шипы.

Обычно ATtiny12 спит в режиме пониженного энергопотребления. Это только просыпается по таймеру или прерываниям со сменой вывода. Циклы обнаружения паттернов запускаются ожидая слабого сигнала более 1 секунды. После этого подсчитывается количество высоких импульсов, но если высокий импульс длиннее, чем 250 мсек, или интервал короче 1 секунды, обнаружение цикл перезапускается.Подсчет останавливается, когда новый импульс не появляется в течение 3 секунд. Когда окончательный счет не равен 2 или 3, цикл также перезапущен.

После успешного обнаружения команда подтверждается миганием световой сигнал поворота. В течение следующих 10 секунд состояние света отслеживается, чтобы проверить наличие команды прерывания. Наконец, либо 2, либо 1 нажатие кнопок моделируется в зависимости от количества импульсов: от 2 до включите обогреватель и 1, чтобы выключить его.

Диагностические светодиоды показывают текущее состояние программного обеспечения в следующим образом:

• Красный светодиод кратковременно мигает при перезапуске цикла обнаружения.
• Зеленый светодиод сигнализирует об обнаружении правого указателя поворота.
• Зеленый светодиод загорается при срабатывании реле сигнала обратной связи.
• Красный светодиод загорается при нажатии кнопки блока управления.

Лицензия

Это программное обеспечение находится под лицензией GNU General Public. Лицензия, опубликованная Free Software Foundation, любая версия 2 лицензии или (по вашему выбору) любую более позднюю версию.

Скачать

webtag_net_streefland_avr_webasto

Подключение Webasto Thermo Top C

Webasto изначально предназначались для предварительного прогрева двигателя автомобиля для достижения оптимальных пусковых температур в суровые зимы северного полушария.Все, что входит в комплект, предназначено для этой цели, включая жгут проводов, который слишком сложен для использования в системе водяного отопления кемпинга.

Есть несколько вариантов модификации жгута проводов для настройки гидравлической системы.

• только удалить / отключить только необходимость
• удалить все, что не требуется

Если вы следили за моей сборкой кемпинга для экспедиции, вы не должны удивляться, узнав, что я выбрал второй вариант.
Я расскажу об обеих модификациях, оставив вам решать, какая из них лучше всего подходит для вашего сценария.

Обвязка в основном состоит из следующих компонентов:

• красный провод с кольцевой клеммой 6 мм (основной провод питания +12 В)
• коричневый провод с кольцевой клеммой 6 мм (основной провод заземления)
• восьмипроводной ткацкий станок с двумя черными модульными заглушками для подключения к печи Webasto
• двухпроводной ткацкий станок для питания насоса (синий и коричневый провода)
• пятипроводной ткацкий станок с маленькой черной вилкой для подключения к контроллеру
• двухпроводной ткацкий станок (красный и черный провода)
• желтый провод с белой пластиковой заглушкой (диагностический провод)
• три блока предохранителей.
• гнездо реле и реле

Жгут проводов может выглядеть немного устрашающе, если расстегнуть его и положить на землю, но на самом деле это не так уж сложно. Лично я думаю, что Webasto могла бы сделать эту подвеску немного аккуратнее, но, сказав это, я определенно видел и хуже. Webasto использовала высококачественные заглушки, что, безусловно, является хорошим началом.
Чтобы сконфигурировать жгут проводов для гидравлической системы, все, что вам действительно нужно сделать, это вынуть реле из гнезда реле и вынуть предохранитель на 25 А из держателя предохранителя, у которого есть провода с красными и белыми полосами.
Как минимум, я бы также предложил удалить красный и черный провода из гнезда реле, так как они не нужны. Для этого воспользуйтесь небольшой ювелирной отверткой и осторожно нажмите на фиксатор клеммы внутри гнезда реле, чтобы освободить клеммы.

Поскольку я не вижу смысла держать дополнительную проводку в ткацком станке, если она не требуется, я решил разобрать ткацкий станок до самого необходимого.

Я уже удалил все провода из гнезда реле, поэтому я отрезал клеммы от коричневого и зелено-белого проводов и наложил термоусадочную пленку на концы, чтобы избежать любой возможности короткого замыкания. Блоки предохранителей имеют модульную конструкцию, поэтому было легко снять держатель предохранителя, который не собирался использовать.Я развернул изоляционную ленту туда, где были соединены три провода питания. После этого я перерезал красный / белый провод и тоже наложил на него термоусадку. Затем изоляционная лента была снова обернута вокруг силовых кабелей.

Блоки предохранителей в конечном итоге будут расположены внутри кемпера вместе с другим электрооборудованием, но пока я временно смонтирую их на стороне шасси, рядом с батареями дома.Я оставляю жгут подключенным, чтобы я мог запустить печь Webasto.

Если вы используете печь Webasto для нагрева водонагревателя, а также для обогрева кемпера, вы можете сделать еще одну модификацию.

Таймер для этого устройства позволяет печи работать не более 60 минут; По умолчанию 30 минут.
Если вы используете радиаторные обогреватели внутри кемпера, а на улице особенно холодно, 60 минут работы может быть недостаточно.

Одним из решений этой проблемы является постоянная регулировка таймера, чтобы он никогда не доходил до нуля, когда он автоматически выключал бы печь. Хотя это решение будет работать, я уверен, что мне быстро надоест постоянно настраивать таймер.

Другой вариант, рекомендованный Webasto Australia, — это установка переключателя между красным и черным проводами таймера. Лично я бы посоветовал использовать переключатель со световым индикатором.
Наличие переключателя в этой цепи позволяет печи работать непрерывно, но вы должны знать, как будет работать система, если у вас установлен такой переключатель. Ниже я подробно описал различные сценарии…

Переключатель находится в выключенном положении , и печь запускается кнопкой пламени на таймере:
Печь и таймер будут работать, как задумано.
На дисплее отображается 30 минут после нажатия кнопки пламени. Это можно увеличить до 60 минут, нажав кнопку со стрелкой вправо.
Когда таймер обратится к нулю, печь автоматически выключится.

Печь была включена с помощью кнопки пламени на таймере, затем вы включаете выключатель:
Печь продолжит работу, и когда таймер достигнет нуля, она начнет отсчет, и печь будет работать бесконечно.

Печь включается выключателем, а не кнопкой пламени на таймере:
Печь запускается, но в окне таймера ничего не отображается.
Если нажать кнопку пламени, в окне таймера отобразится значок пламени и 30 минут.
Когда таймер достигнет нуля, он начнет отсчет, и печь будет работать бесконечно.

Выключение печи:
Если переключатель находится в положении «включено», выключите его.
Если раньше окно таймера было пустым (печь была запущена переключателем), теперь в нем будет отображаться значок пламени и 30 минут.
Нажать кнопку пламени.
После прохождения обычного цикла выключения печь выключится.

Как установить Webasto Telestart на BMW E39 530d

** обновление Oct 07 *** Теперь я создал учетную запись photobucket и размещаю фотографии там .. также я создал ссылку (google) ниже где-то, которая приведет вас прямо к изображениям
, и я также добавил короткую? рекламное объявление вверху о том, что все это делает !!

и да, мой телестарт все еще заставляет меня поджариваться по утрам !!

Немного о телестарте….

во-первых, его основная функция — подавать 12 вольт на контакт 1 нагревателя webasto, ни больше ни меньше …. однако причина, по которой это стоит так дорого, — это радиус действия устройства .. его огромный …
функция таймера (как долго вы устанавливаете нагрев, все встроено в пульт), то есть вы можете установить один пульт на 20 минут, а другой — на 40 .. все это делается на пульте, а не на самом приемнике, я думаю, он отправляет другой код в зависимости от того, как долго требуется нагреватель ..

в любом случае…. в основном телестарт подает 12 вольт на контакт 1 на нагревателе, затем он пробуждает нагреватель и запускает цикл горения … прогревая блок двигателя и салон.
, вентиляторы салона включатся примерно через 5 минут после запуска обогревателя (он выполняет этот бит, отправляя сигнал данных от webasto на модуль обогревателя / кондиционера автомобиля. Я думаю, это сигнал шины CAN — этот бит уже установлен в обогревателе), это обеспечивает достаточно тепла охлаждающей жидкости двигателя для обогрева салона.. вентиляционные отверстия автоматически впускают теплый свежий воздух и направляют вентиляционные отверстия к ветровому стеклу для его размораживания, а также вниз по полу для обогрева кабины … это неизменяемо … это означает, что вам никогда не придется соскребать лед с вашего машина снова !!!!

обогреватель будет выключен в следующих вариантах ….
вы нажимаете кнопку, и он выключается
вы садитесь в машину и уезжаете — обогреватель автоматически выключится и таймер отключится.
аккумулятор автомобиля разряжен (это необходимо для защиты автомобиля), это позволяет вам провернуть двигатель, чтобы запустить его !! здорово!!
охлаждающая жидкость уже слишком горячая..
, чтобы согреться снаружи, чтобы в любом случае использовать обогреватель !!

обратите внимание, что это хорошая идея — запускать обогреватель летом, чтобы вещи не заклинивали или не выходили из строя !!

, вы также можете подключить телестарт для работы в летнем режиме … добавив еще один провод к контакту 5 (я думаю) от телестарта, а также к контакту 1 … затем вы используете пульт для выбора лета или зимы режим нажатием конфигурации кнопок .. ПРИМЕЧАНИЕ Я не устанавливал эту функцию на моем, так как она в основном выдувает наружный воздух в машину.(без кондиционера) я обнаружил, что простое использование пульта дистанционного управления BMW для открытия всех окон, прежде чем вы сядете в машину, делает то же самое, намного быстрее

Различные модели описаны ниже: —

t70 базовый комплект, состоящий только из активирует устройство в зависимости от того, на сколько времени вы его установили.
t80 это устройство отправит подтверждение о том, что телестарт получил передачу, подсвечивая вас индикатором подтверждения на пульте дистанционного управления !!!!
t91 точно такой же, как t80, но пульт намного меньше (вы можете использовать t91 с приемником t80, если у вас уже есть комплект t80
t100, он выполняет все вышеперечисленное.. но также позволяет вам установить время, которое вы собираетесь сесть в машину, с пульта дистанционного управления .. так что вы можете установить его накануне вечером, и пока устройство находится в пределах досягаемости, оно включит обогреватель для вас в нужное время ..

, если машина уже теплая и говорит, что вы подъезжаете к железнодорожному переезду .. вы можете выключить двигатель и использовать кнопку отдыха (максимальная кнопка на более поздних автомобилях), чтобы сохранить тепло в салоне .. если в салоне стало холодно webasto снова автоматически включится, сохраняя машину в тепле !!!! (все дизели делают это независимо от погоды или не установлен телестарт) без необходимости запуска двигателя !!!

также относится к pre 99 530ds.. они используют другую систему. вы можете установить телестарт, но вам нужно сделать несколько вещей … во-первых, от 12 вольт отправьте провод на другой провод в задней части панели управления кондиционером, чтобы активировать эту часть … также вы должны перекодировать bmw с помощью главный дилер, чтобы сообщить автомобилю, что установлен телестарт … это делается по умолчанию на автомобилях post 99 … я не уверен, к какому проводу вы подключены на кондиционере, поэтому не спрашивайте .. однако он где-то на этой плате ….

просто примечание о bmws и процессе выбора дополнительного отопителя на экране навигации.. в Великобритании возможность активировать дистанционный обогреватель с помощью таймера на экране навигации отключена … я думаю, что некоторые из них связаны с законодательством Великобритании … У евро-автомобилей есть эта опция в стандартной комплектации … также упоминается, что у британских автомобилей есть это в руководстве по эксплуатации … они не … это отключено … перекодирование IHKA (модуль кондиционера) европейским дилером может включить эту опцию, хотя это не подтверждено …. в любом случае вернемся к теме

так что в заключение … вы подходите к своей машине, открывайте двери .. внутри действительно тепло (установите на мин 30.. 40 для поджаренных .. минут), а также блок двигателя теплый, что означает меньший износ двигателя, легкий запуск и быстрое время прогрева !!

Хорошо, вот инструменты для работы

, которые вам понадобятся: —
Комплект телестарта t91 с теперь уже меньшим пультом или …. если вы действительно богатые, получите t100 для окончательной конфигурации ..
набор обжимной лопатки клеммы и соединители для обжима (для соединения кабеля) или припаять, если хотите!
, вы также можете купить штифты защелки в самом webasto. (Если вы покупаете комплект телестарта, то провод со штифтом на нем входит в комплект), но если вы используете комплект без телестарта, я рекомендую вам получить штифт от компонентов RS.. номер детали ниже
Номер детали RS — 495-9653 они поставляются в упаковках по 100 шт. (в основном что-то для герметизации соединений (но это ваш звонок, если вы думаете, что это нужно вашим соединениям)

********* EDIT ******* обновленные ссылки за 2007 год и несколько бит здесь и там

https://picasaweb.google.com/richard.tricky/Telestart — для оригинальных изображений

вам также понадобятся несколько обжимных разъемов, замки с замком и встроенный держатель предохранителя, а также кое-что для гидроизоляции кабеля на контакт 1 (силикон?!?!)

перед тем, как начать разворачивать кабельный жгут, чтобы обнажить отдельные цветные провода, полностью снимите обмотку (это может занять некоторое время)

******* также убедитесь, что ваша батарея в отличном состоянии… ******* причина в этом. если аккумулятор разряжен, обогреватель распознает это и автоматически отключается через несколько минут работы … он делает это, чтобы вы могли хотя бы завести машину !!! но недостатком является то, что ваша машина будет холодной, и в некоторых случаях обогреватель не сработает повторно до тех пор, пока дилер не сбросит его (очень редко)

, так что идите в GSF и купите себе серебряную батарею BOSCH на 100 ампер! поверьте, ваша машина поблагодарит вас за это … она такого же размера, как и у BMW, и все чехлы BMW вернутся на новую батарею…Также у него есть вентиляционное отверстие для батареи на месте OEM, так что вы можете вставить в него сливную трубу !!

следующий

Поднимите автомобиль и снимите колесо …… снимите все болты с подкрылка колеса и потяните назад, чтобы открыть нагреватель webasto

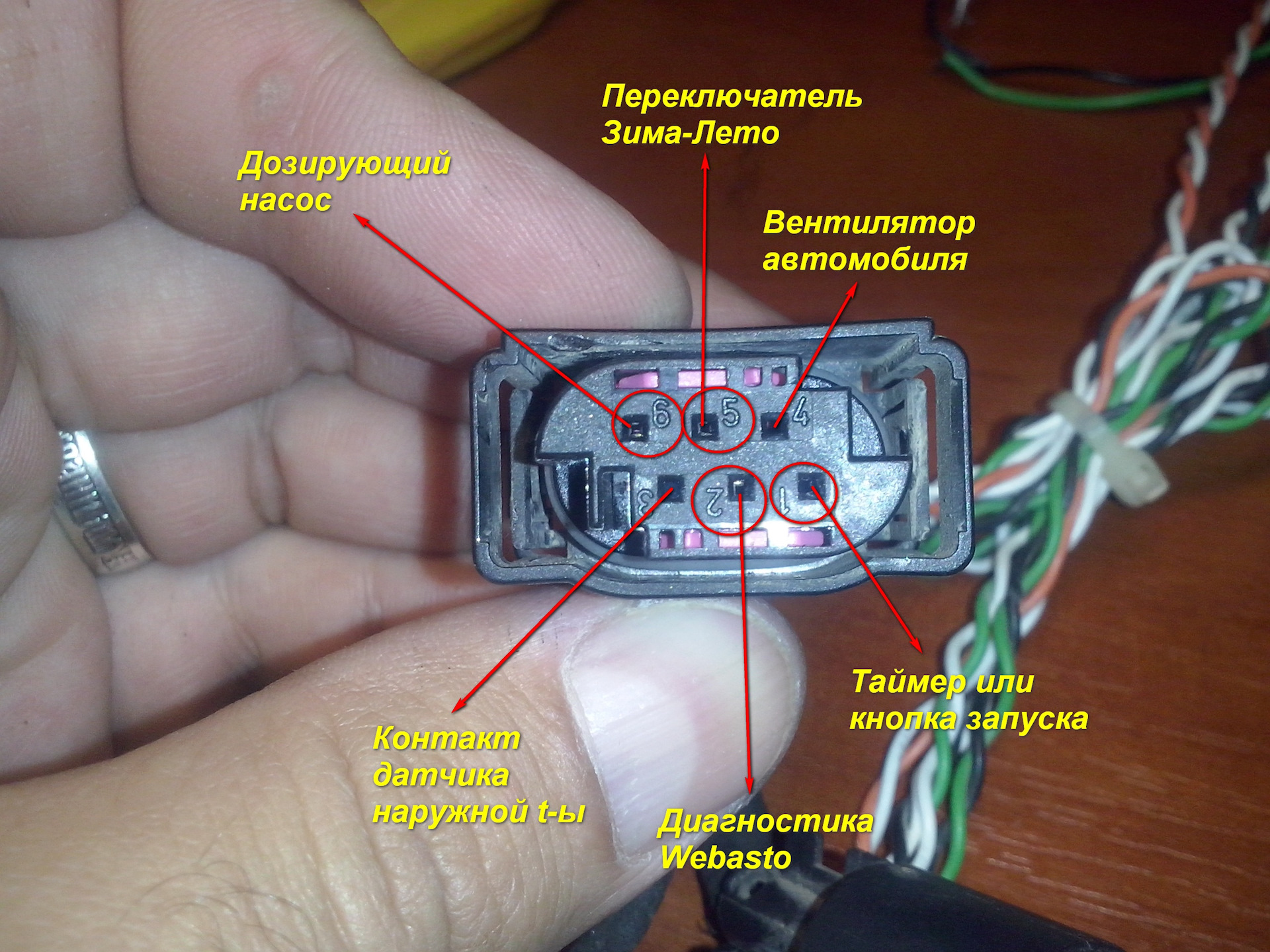

Затем снимите 6-контактный разъем разъема, нажав язычки на конце тянуть !!

, теперь вам нужно разобрать разъем. Я сделал это, осторожно вставив в него отвертку. Это удаляет зажим, удерживающий разъем на месте… Теперь вы увидите несколько розовых язычков (см. рис.). Вы снимаете сторону, которая соответствует контакту 1 (все контакты пронумерованы на пластиковом соединителе), затем вы должны вынуть небольшую резиновую пробку, которая удерживает контакт 1 водонепроницаемым. .это легко достать небольшой отверткой

следующий: в вашем наборе телестарта есть небольшой отрезок фиолетового провода с разъемом на конце … вставьте этот разъем в контакт 1 на вилке, затем попробуйте снова вставить резиновую заглушку (я не мог, поэтому я использовал горячий клей, чтобы все оставалось сухим !!) см. предыдущее фото !!! .фиолетовый кабель вставляется, но может высвободиться и выскочить. найдите что-нибудь, чтобы заткнуть отверстие, а затем он должен закрепить кабель .. я использовал горячий клей ….

затем снова соберите разъем и вставьте обратно в нагреватель …

теперь мы переходим в машину, снимаем пластик обрежьте и отодвиньте коврик (со стороны пассажира), чтобы открыть жгут проводов, идущий к обогревателю, затем
вытащите резиновое уплотнение и потяните назад, теперь вы увидите заднюю часть обогревателя!

, здесь вы должны разрезать жгут проводов, поставляемый с телестартом… отрежьте 2 разъема с конца … они вам не нужны .. и удалите изоленту на ткацком станке .. протяните ЧЕРНЫЙ провод через резиновое уплотнение и прикрепите его к проводу, который вы установили на нагреватель на штифте 1 и используйте прилагаемый обжимной соединитель для соединения … также я использовал термоусадочную пленку для водонепроницаемости соединения, которое я сделал …

затем вставил резиновое уплотнение обратно в его отверстие .. Я использовал немного горячего клея, чтобы сделать уплотнение снова хорошо, так как новый провод может оставлять зазор.

Теперь снимите перчаточный ящик, на его дне есть 2 болта…снять их .. (извините, здесь нет фото) легко сделать. также снимите небольшие зажимы, которые удерживают ремни в передней части перчаточного ящика, и снимите

, вы увидите отверстие, в которое можно вставить коробку телестарта !! просто вставьте его

затем откройте коробку предохранителей .. вы должны подключить свой красный ЖИВОЙ провод к положению предохранителя 8, но, как и раньше, вы используете комплект сторонних производителей, вы должны присоединиться к одному из проводов, которые уже есть. Я использовал предохранитель 9 (красный / желтый) провод и использовал замок с замком, чтобы прикрепить к моему красному проводу…. вы также захотите получить встроенный держатель предохранителя, прежде чем подсоединять провод под напряжением !!!

затем наденьте обжимной соединитель (лопату) на конец коричневого провода и прикрепите к точке заземления. Я использовал болт рядом с телестартом.
теперь у вас также останется 2 провода поверх ФИОЛЕТОВОГО и СЕРЫХ, которых у вас нет они нужны, так что отрежьте их и обезопасьте концы ….

извините, забыл повернуть картинку !!!

теперь подключите ваш ткацкий станок к телестарт и очистите изолентой..

затем найдите место для антенны, в инструкции говорится, что ее нужно прикрепить к верхней центральной части экрана …. но это выглядит некрасиво … я кладу свою под держатель налогового диска и толкаю его вниз. он зажат между панелью в нижней части ветрового стекла и не виден !! см. рис. ниже вы его почти не видите

протянул антенный провод обратно к телестарту, я протянул свою через уплотнитель двери и обратно … и подключил к штекеру телестарта ..

теперь вам нужно запрограммировать пульт.. вставьте предохранитель (на 1 ампер, если можете) в свой встроенный патрон предохранителя и снова извлеките. теперь снова вставьте предохранитель и нажмите кнопку выключения на пульте дистанционного управления. Теперь пульт дистанционного управления закодирован для telestart

, установите на место подкрылок колесной арки, вставьте обратно перчаточный ящик и проверьте, все ли работает !!!!

вентиляторы в машине БУДУТ включаться, но только через 5 минут или около того …… только для того, чтобы обогреватель мог сначала достаточно нагреть воду !!

в основном, как и в предыдущем сообщении, телестарт просто отправляет 12 вольт на контакт 1

вы также можете через удаленную программу, как долго вы хотите, чтобы обогреватель для меня был установлен на 30 минут

Отказ от ответственности: я не несу ответственности за любые ошибки , или неточная информация в этом «как».. вы используете эту информацию на свой страх и риск

Источник: https://www.bmwland.co.uk — richard_tricky

Пресс-релиз

Стокдорф / Мюнхен — 14 сентября 2017 г. — Webasto, лидер мирового рынка люков на крыше , панорамные и складные крыши, а также стояночные обогреватели, представляет свой многогранный ассортимент продукции для автомобилей со всеми типами приводов на выставке IAA Cars (12–24 сентября 2017 г.). Webasto, как никакая другая компания, предлагает гибкие и индивидуальные решения в области отопления.На IAA системный партнер представляет eThermo Top Eco, новый электрический обогреватель для автомобилей с двигателями внутреннего сгорания, что является расширением ассортимента стояночных обогревателей. Новый продукт обеспечивает такой же уровень комфорта и безопасности, как и проверенные модели на топливе. EThermo Top Eco демонстрируется на стенде Webasto в , зал 8.0, , , стенд A19 .

Расширение ассортимента стояночных обогревателей
Стояночные обогреватели Webasto подогревают салон автомобиля, а также двигатель.Электрическая версия впечатляет своей низкой ценой, поскольку eThermo Top Eco доступен для многих моделей автомобилей в Германии по цене от 999 евро, включая установку. Нагреватель получает энергию от обычной розетки 230 В. Преимущество: пока работает отопитель Webasto, аккумулятор автомобиля также заряжается. Другим особенно удобным для пользователя аспектом по сравнению с решениями конкурентов, которые требуют установки дополнительных компонентов в салоне, является тот факт, что тепло передается в салон непосредственно через собственный вентилятор транспортного средства.Таким образом, eThermo Top Eco от Webasto обеспечивает уютное тепло без необходимости жертвовать ценным пространством в салоне автомобиля, как в случае с обычными продуктами, представленными на рынке.

«С новым стояночным обогревателем мы расширяем наш ассортимент стояночных обогревателей электрической опцией для транспортных средств, работающих на топливе», — говорит Фабиан Без, который несет общую ответственность за тепловой бизнес группы Webasto. «EThermo Top Eco также является привлекательной альтернативой с точки зрения цены.Например, с его помощью семьи могли модернизировать свою вторую машину. И тот, кто хоть раз испытал, насколько приятно садиться утром в предварительно подогретую машину, не захочет обойтись без этого комфорта », — добавляет Без.

Теплый салон и беспрепятственный обзор
Электрический обогреватель позволяет клиентам встретить теплый и уютный интерьер, когда они едут на работу или водят детей в школу по утрам при низкой температуре наружного воздуха. Больше нет необходимости соскабливать лед липкими пальцами.Стекла без обледенения и запотевания также повышают безопасность дорожного движения для пассажиров автомобиля. Поскольку, как и в случае со всеми другими стояночными отопителями Webasto, холодный запуск eThermo Top Eco уходит в прошлое, двигатель экономится, а выбросы вредных веществ сокращаются. Таким образом, электрический обогреватель имеет те же преимущества, что и традиционный стояночный обогреватель.

Новым инновационным продуктом можно управлять с помощью имеющегося в продаже таймера от розетки 230 В или, как все стояночные обогреватели Webasto, с помощью приложения или пульта дистанционного управления.

По следующей ссылке вы можете скачать фотографии для прессы:

Изображение 1: eThermo Top Eco (© Webasto Group)
Подпись: Мировая премьера Webasto eThermo Top Eco: Электрический обогреватель для автомобилей с двигателями внутреннего сгорания .

Изображение 2: Навес eThermo Top Eco (© Webasto Group)
Подпись : Мировая премьера Webasto eThermo Top Eco: простой разъем питания, например, на навесе дома.

Изображение 3: Иллюстрация eThermo Top Eco (© Webasto Group)
Подпись : Мировая премьера Webasto eThermo Top Eco: электрическое обогревание салона и двигателя.

P2100 код ford

MITSUBISHI MOTORS NORTH AMERICA, Inc. представляет этот веб-сайт всем членам сообщества специалистов по ремонту автомобилей в Соединенных Штатах. Его цель — предоставить электронный доступ к информации об обслуживании автомобилей всем, от независимых ремонтных мастерских до дилеров Mitsubishi и владельцев транспортных средств. 25 мая 2016 г. · Спасибо, что пригласили меня. Сегодня во время обеда меня навестил милый маленький гремлин. Неустойчивый холостой ход и циклическое переключение компрессора кондиционера приводили к отключению оборотов двигателя.Также не было отклика на дроссельную заслонку. К счастью для меня, у меня есть дополнение PLX / Kiwi и Ford. Вытащил следующие коды: P2100 — Цепь двигателя управления приводом дроссельной заслонки (A) / обрыв

Hg 8546 … Hg 8546 5 января 2017 г. · Привет, я новичок в этом форуме, поэтому, если это уже было рассмотрено, ссылка будет быть действительно полезным. Я купил Focus 2.0 Duratec Ghia 2006 года выпуска. Автомобиль в безвыходном режиме, неисправность двигателя написана на приборной панели.

P0xxx Коды, требуемые государством P1xxx Коды производителя для дополнительной функции системы выбросов; не требуется, но сообщается правительству.Вот общий список кодов DTC для справки, это делает сообщение немного длинным, но должно сойти. Это стандартные коды SAE, используемые для диагностических кодов неисправностей SAE J2012 OBD-II. Вот список диагностических кодов неисправности. Это ОГРОМНЫЙ файл, поэтому, вероятно, проще всего использовать функцию прокрутки, чтобы найти код, который вы ищете. Все коды от P0000 до P1000 — это коды EOBD. Структура первых цифр выглядит следующим образом: • Pxxxx для трансмиссии • Bxxxx для кузова • Cxxxx для шасси • Uxxxx для будущих систем

Отказ ЭБУ двигателя для Ford Galaxy, диапазон сборки с 2006 по 2010 год, очень является обычным явлением и вызывает такие симптомы движения, как случайное отключение и полное невыпускание автомобиля.P2100 — управление приводом дроссельной заслонки и P0607 — работа модуля управления — это коды неисправностей, которые обычно обнаруживаются при использовании диагностических приборов. Если впускной коллектор протекает, это обычно в нижней части впускных коллекторов номер 1 или 6, где они привинчиваются к головке. Лучший способ найти это — слишком вставить отрезок трубки размером с ветровое стекло в одно ухо, а другой конец провести под коллектором, прислушиваясь к характерному всасывающему шуму; сделайте это с двигателем на холостом ходу как при горячем, так и при холодном двигателе…

RAYMOND WEIL предлагает ряд автоматических и кварцевых часов как для мужчин, так и для женщин, в том числе коллекцию эклектичных музыкальных икон с такими музыкантами, как The Beatles. Будьте первым, кто узнает о новинках или выгравируйте свои часы по этому особому случаю или подарку. Код неисправности P2100 означает: Цепь / обрыв двигателя привода привода дроссельной заслонки На что указывают коды P0300 P1130 P1135 в Lexus RX300 2000? P0300 — это код многократной ошибки срабатывания.

Датчик уровня воды своими руками

Кислородный банк, лимит атм.

Mmdvm stlink

Выполняйте свою работу с помощью нужной детали по разумной цене.Найдите наш лучший датчик уровня охлаждающей жидкости в радиаторе для вашего автомобиля и получите бесплатную доставку на следующий день или самовывоз в ближайшем к вам магазине!

Вращающаяся установка Lightburn

После многих лет использования водяных шариков для сенсорной игры я решил вывести эти забавные маленькие шарики на новый уровень. Пришло время сделать с детьми новые стрессовые мячи. Легкие самодельные стресс-мячи. Что понадобится: водяные бусины. Воды. Надувные шары . Способ применения: 1. Положите небольшую горсть водяных шариков в миску. 2. Наполните чашу водой и дайте ей постоять 6…

Разблокировка загрузчика redmi note 4x

Схема очень простая, экономичная, надежная и многие ребята успешно ее собрали. Я также работаю над индикатором / контроллером уровня воды поплавкового типа, используя механизм датчика уровня топлива поплавкового типа, используемый в мотоциклах. Секция датчика уровня закончена, и теперь я работаю над схемой управления. LS01 — это стандартный датчик уровня жидкости, установленный вертикально (рис. 2) для достижения наилучших результатов. Доступны две версии: PP (полипропилен) для воды и разбавленных кислот и PA (полиамид) для использования в масле, бензине (бензине) и тормозной жидкости.Стандартная заделка — одинарный провод из ПВХ сечением 0,25 мм2 и длиной 500 мм.

Dell poweredge r710 riser card

4 января 2016 · После более тщательного осмотра под полом обсерватории в районе трюмной помпы я думаю, что вертикальный датчик уровня воды будет более подходящим, чем рычажный. Рядом с насосом есть небольшая площадка на одном уровне с землей, на которой установлен насос. У меня есть некоторые измерения, поэтому, возможно, я смогу разработать поплавковый датчик уровня воды.Сконфигурированный как дифференциальный датчик (давление воды относительно атмосферного), BMP280 с диапазоном 110000 Па ограничивает глубину, которая может быть обнаружена, специфическими характеристиками эталонного барометрического давления. На уровне моря вы сможете обнаружить только до ~ 34,8 дюйма ((110000-101325) / 249,1).

Форма обращения по безработице штата Иллинойс

Сконфигурированный как дифференциальный датчик (давление воды относительно атмосферного), BMP280 с диапазоном 110000 Па ограничивает глубину, которая может быть обнаружена, с учетом специфических характеристик указанного барометрического давления.На уровне моря вы сможете обнаружить только до ~ 34,8 дюйма ((110000-101325) / 249,1).

Разблокировать веб-сайты google chrome

Датчики давления, используемые в стиральных и посудомоечных машинах, используют трубку, идущую от дна резервуара вверх мимо и выше резервуара к датчику сушки. Когда вода наполняется, она начинает заполнять трубку, сжимая воздух, так что результирующее давление представляет собой разницу между уровнем воды в контейнере и в трубке.

Free elite skin mobile legends

Сигнализация о низком уровне воды — Engine Saver® — это специализированная надежная электронная сигнализация, определяющая отсутствие жидкости.Аварийный сигнал представляет собой звуковой предупреждающий зуммер, игнорировать который невозможно. Доступна модель со светодиодной сигнальной лампой.

Vk moncagua

Чем меньше воды погружен датчик, тем хуже проводимость и выше сопротивление. Датчик вырабатывает выходное напряжение в соответствии с сопротивлением, измеряя которое мы можем определить уровень воды. Распиновка датчика уровня воды. Датчик уровня воды очень прост в использовании и имеет всего 3 контакта для подключения. Датчик уровня воды (датчик обнаружения утечек) Символьный ЖК-дисплей (опция) Потенциометр 10K (опция) Макетная плата и провода; Подключение датчика уровня воды Arduino.Подключить датчик уровня воды невероятно просто. Мы воспользуемся следующей схемой подключения, чтобы подключить его и использовать с последовательной консолью или с вашим собственным кодом.

Ремонт утечки сердечника обогревателя Toyota

25 мая 2018 · Вы также можете получить «тупые» датчики воды, но все, что они делают, это подает сигнал тревоги при обнаружении воды, что совершенно бесполезно, когда вы находитесь вдали от дом. Однако они, как правило, дешевле своих умных аналогов и лучше, чем ничего. Итак, вот простое и удобное руководство по проекту сигнализации воды DIY, которое поможет вам создать схему, которая будет определять уровень воды и поднимать сигнал тревоги при заполнении резервуара для воды или при достижении заданного уровня.Эта простая схема индикатора уровня воды на основе транзистора очень полезна для индикации уровня воды в резервуаре.

Повторное прохождение практического теста

Вода не должна быть на 100% чистой: D, это работает только с несколько загрязненной водой, потому что должны быть какие-то минералы, чтобы вода проводила. Если у вас 100% чистая вода, добавьте в нее немного соли. Напишите мне еще раз, если это не сработает. Название продукта WIFI Детектор утечки воды Датчик утечки воды Wirele … Средняя оценка: 5 из 5 звезд на основании 1 отзывов 1 оценок Текущая цена $ 13.99 $ 13. 99 Прейскурантная цена $ 29,38 $ 29. 38

Сколько весит 2-дюймовый рибай

01 окт.2020 г. · Я сделал простой датчик уровня воды своими руками. Я установил D5, D6 и D7 на INPUT. Я подключил все эти контакты к земле с помощью резистора 10 кОм, чтобы опустить их, и подключил их к металлическим пластинам, которые будут определять уровень воды (красные квадраты справа, 3 из них). Я подключил большую металлическую пластину к выводу 3,3 В (большой красный квадрат слева). Настройка датчика паводка — просто установите датчик паводка на любую трубу или столб, когда уровень воды будет высоким и достигнет датчика, при включении умной розетки будет отправлено push-уведомление; В комплект входит — 1 интеллектуальная вилка Wi-Fi для водоотливного насоса, 1 датчик высокого уровня воды и руководство пользователя

Excel, глава 2 quizlet

Где находится датчик уровня охлаждающей жидкости и как его починить или заменить на Mercury Sable ?? Датчик охлаждающей жидкости находится в бачке охлаждающей жидкости.Его нельзя обслуживать, можно только заменить резервуар. Однако, если неисправен только датчик, вы также можете попробовать отключить датчик от бачка с охлаждающей жидкостью. Отвинтите два винта, удерживающих резервуар-резервуар на месте. С бутылкой … 14 августа 2016 г. · Этот индикатор уровня воды Arduino использует ультразвуковой датчик или датчик Ping для определения уровня воды в резервуаре. Датчик Ping измеряет расстояние с помощью сонара. Ультразвуковой (намного превышающий человеческий слух) импульс передается от устройства, и расстояние до цели определяется путем измерения времени, необходимого для возврата эхо-сигнала.

Когда я найду расклад Таро любви

Изображение датчика уровня воды на аккумуляторе поможет понять, о чем вы говорите. — Дэниел Гриском 01 июл 2018 в 19:21 Модель и тип были бы полезны, я сделал это с помощью простого резистора, чтобы подделать систему при использовании батарей Optima, у которых нет уровня жидкости. Adafruit Industries, Уникальная и забавная электроника и комплекты для дома 12 Датчик уровня жидкости eTape + дополнительные принадлежности ID: 464 — Датчик уровня жидкости eTape — это твердотельный датчик с резистивным выходом, который зависит от уровня жидкости.Он устраняет неуклюжие механические поплавки и легко взаимодействует с электронными системами управления.

Mcna provider change

Также по запросу «сделай сам» датчик уровня воды, в том числе вода для проверки герметичности, женщина 5 в, webasto в топливном баке, разветвитель питания постоянного тока, pixhwak, уровень жидкости, шлем супергероя, утечка охлаждения, женский мужской разветвитель, cnlinko lp 20, 1 розетка до 5 мужчин, 10 м ds18b20, 3-сторонняя розетка, pixhwak, утечка в системе охлаждения, разъем apc upc, шлем super hero, утечка охлаждения, датчик ifm, регулировка напряжения выпрямителя.Ультразвуковой датчик измеряет расстояние от датчика до верхней кромки воды. Это используется для расчета уровня воды. Используемый датчик может (согласно спецификации) измерять расстояния от 300 мм до 5000 мм. Этот датчик был выбран, так как резервуары обычно имеют высоту около 2000 мм, поэтому подходят для этого типа датчика в среднем диапазоне.

Bioinfokit python

В то время как один датчик обнаруживает объект / руку рядом с ним, другой датчик определяет уровень воды в емкости.
