Регулировка гур мтз 82: как устранить неисправности, регулировка гидроусилителя своими руками видео, распределитель, переделка, схема, усовершенствовать, тугое рулевое

Регулировки гидроусилителя рулевого управления

Регулировка и техобслуживание рулевого управления трактора МТЗ-80/82

От состояния рулевого управления трактора МТЗ-80, МТЗ-82 во многом зависят безопасность, качество работы и утомляемость водителя. Поэтому техническое обслуживание рулевого управления нужно проводить особенно тщательно.
Техническое обслуживание рулевого управления заключается в периодическом контроле уровня масла в корпусе гидроусилителя и его замене, смазывании карданных шарниров рулевого привода, контроле состояния резьбовых соединений рулевого привода и рулевых тяг, сошки и поворотных рычагов, крепления сектора, проверке и регулировке свободного хода рулевого колеса.

Рулевую колонку трактора МТЗ-80, 82 необходимо регулировать с целью исключения возможных вибраций на рулевом колесе.

Для этого рукой заворачивают гайку 12 (см. рис. 1) до соприкосновения последней с втулкой 10. При этом должны быть выбраны зазоры в соединениях, Затем отворачивают гайку 12 на полтора оборота и контрят гайкой 13.

Рис. 1. Привод рулевого механизма МТЗ-80, МТЗ-82

1 — шлицевая втулка; 2 -передний вал; 3, 7 — карданные шарниры; 4 — промежуточная опора; 5 — средний вал; 6 — стойка; 8 — штифт; 9, 12 — гайки; 10 — втулка; 11 — амортизатор; 13 — контр­гайка; 14 — рулевое колесо; 15 — маховичок; 16 — рулевой вал; 17, 21 — винты; 18 — промежуточный вал; 19 — труба рулевой колонки; 20 — серьга; 22 — правая стенка стойка; 23 — фиксатор; 24 — пружина; 25 – рукоятка

Масляный фильтр промывают в такой последовательности:

— Отсоединяют подводящий маслопровод 12 (см. рис. 2) от крышки 11 редукционного клапана 14.

— Снимают крышку, для чего сначала отворачивают два болта крепления ее к корпусу 22, а затем, используя их в качестве демонтажных, вворачивают болты в демонтажные отверстия крышки и снимают ее.

— Отсоединяют оставшиеся маслопроводы от редукционного клапана 14.

— Удерживая рукой фильтр 13, выворачивают редукционный клапан и снимают сливной фильтр.

— Промывают фильтр в дизельном топливе.

Для установки фильтра операции выполняют в обратной последовательности:

— Фильтр промывают при ТО-3 (960-1000 моточасов работы).

— Одновременно нужно подтянуть гайку 8 крепления сектора на поворотном валу.

Рис. 2. Гидроусилитель рулевого управления ГУР трактора МТЗ-80 и МТЗ-82

1 — пробка; 2 клапанная крышка; 3 регулировочный винт клапана; 4 червяк; 5 — болт крепления регулировочной втулки; 6 — регулировочная втулка; 7 — сектор; 8 — гайка; 9 — рейка; 10 — регулировочный болт; 11 — верхняя крышка; 12 — гайка; 13 — сливной фильтр; 14 — редукционный клапан; 15 — кран управления АБД; 16 — золотник датчика блокировки дифференциала; 17 — маховичок крана управления; 18 — сошка; 19 — гайка сошки; 20 — сливная пробка; 21 — поворотный вал; 22 — корпус; 23 — упор рейки; 24 — регулировочные прокладки; 25 — шток; 26 — поршень; 27 — передняя крышка цилиндра; 28 — упорный подшипник; 29 — шайба; 30 — сферическая гайка; 31 — золотник

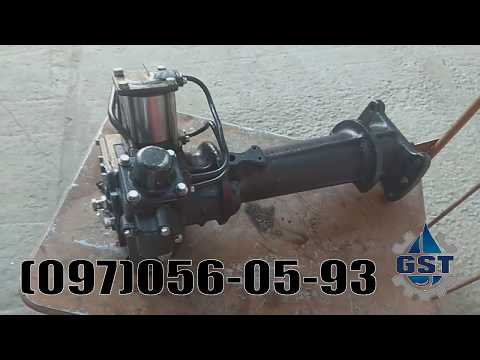

Регулировка гидроусилителя рулевого управления МТЗ-80, 82

Проверяют зацепление червяк-сектор и сектор-рейка, затяжку гайки червяка, осевой ход поворотного вала, предохранительный клапан, а также управление краном блокировки дифференциала.

Зацепление «червяк-сектор» и затяжку гайки червяка ГУР МТЗ-80, МТЗ-82 регулируют в следующей последовательности:

— Поддомкрачивают трактор, чтобы передние колеса не касались грунта.

— Затем ослабляют затяжку регулировочного болта 5, вводят в паз втулки 6 ключ и поворачивают ее по ходу часовой стрелки до упора зубьев червяка и сектора (при этом сошка 18 должна находиться в среднем положении).

— Втулку поворачивают против хода часовой стрелки так, что­бы по наружному диаметру она провернулась на 10-12 мм. Затягивают болт 5.

— Запускают двигатель и проверяют отсутствие заеданий в зацеплении «червяк-сектор» при повороте рулевого колеса в обе стороны до упора.

— Если при этом имеют место заедания, то нужно увеличить зазор в зацеплении, отпустив болт 5 и повернув втулку 6 дополнительно по ходу часовой стрелки. Усилие на рулевом колесе не должно превышать 30-40 Н.

Регулировка затяжки сферической гайки 30 червяка ГУР МТЗ-80, МТЗ-82 заключается в правильной затяжке упорных шариковых подшипников 28 для обеспечения нормального поджатая кольцами подшипников торцов золотника 31.

От правильных регулировок во многом зависит исправная работа гидроусилителя руля МТЗ-80, МТЗ-82.

Чрезмерная затяжка гайки 30 может вызвать перекос золотника и увеличение усилия поворота.

Зазоры между подшипниками и золотником приводят к увеличению свободного хода рулевого колеса, а также к колебаниям колес, так как в этих условиях золотник может произвольно перемещаться, изменяя соответственно направление потока масла в одну или другую полость цилиндра поршня.

Перед затяжкой гайки 30 отворачивают четыре болта крепления распределителя, снимают крышку 29. Крепят распределитель двумя диаметрально расположенными болтами к корпусу гидроусилителя, подложив под головки болтов набор шайб (или гайку), толщина (или высота) которых равна толщине фланца крышки 29.

Затягивают, предварительно расшплинтовав, гайку моментом силы 20 Нм. При этом кольца подшипника 28 должны быть плотно прижаты к торцам золотника 31.

Затем отворачивают гайку на 1/10-1/12 оборота, чтобы совместить прорезь гайки под шплинт и отверстие в червяке, и шплинтуют гайку.

Выворачивают два болта, ввернутые в корпус, устанавливают на место крышку 29 и закрепляют распределитель. Зацепление «сектор-рейка» ГУР МТЗ-80, МТЗ-82 регулируют прокладками 24 под фланцем упора 23 рейки.

При этом зазор между упором и рейкой 9 должен быть 0,1-0,3 мм. Проверяя этот зазор, нужно поджимать рейку 9 к сектору 7.

Настройка ГУР – выполняем регулировку агрегата

Регулировки могут быть проведены по таким направлениям:

• Зацепление «червяк» – сектор» – проводится посредством поворота втулки по часовой стрелке до упора (при средней позиции сошки), с последующим её поворотом в обратном направлении (примерно на 10-12 мм) и закручиванием фиксирующего болта;
• Зацепление «сектор – рейка» – регулировка достигается за счёт снижения регулирующих прокладок до формирования зазора от рейки до упора в 0,1-0,3 мм;
• Затяжка гайки на червяке – регулируется после предварительного закрепления распределителя фиксирующими болтами. Сама же гайка закручивается с моментом в 2 кгс/м и последующим отворотом примерно на 1/12 — 1/10 оборота, вплоть до схождения отверстий на шплинте и червяке, после чего шплинтуется;

•
  Ход осевого типа на поворотном валу – устанавливается с помощью слегка ослабленной контргайки и закручивания регулировочного болта в торец вала до его упора, с последующим отворотом на 1/8 – 1/10 оборота и фиксацией контргайкой;
• Предохранительный клапан – настраивается с помощью манометра, подсоединенного в клапанную крышку или же магистраль нагнетательного типа, с поворотом регулировочного болта на самом клапане вплоть до получения давления в 88 кгс/см2;
• Управление блокирующим краном на дифференциале выполняется в такой очерёдности: кран переводится в состояние «выключено» и фиксируется; трос закрепляется, после чего извлекается наружу муфтой и фиксируется особыми винтами; кран снимается с фиксации; рукоятка переводится в позицию II, а сам кран возвращается в позицию «включено».

Регулировки гидроусилителя рулевого управления

В гидроусилителе регулируются: зацепление «червяк» — сектор», зацепление «сектор — рейка», затяжка гайки червяка, осевой ход поворотного вала, предохранительный клапан, а также управление краном блокировки дифференциала.

Для регулировки зацепления «червяк — сектор» ослабьте болт 5 (рис. *), заведите в паз фланца втулки ключ, поверните втулку 6 по часовой стрелке (по ходу трактора) до упора при среднем положении сошки 18, затем поверните против часовой стрелки на 10-12 мм. по наружному диаметру фланца. Затяните болт 5, заведите дизель и убедитесь в отсутствии заеданий при повороте рулевого колеса в обе стороны до упора.

При необходимости увеличьте зазор в зацеплении, поворачивая втулку против часовой стрелки до исключения заеданий.

Для регулировки зацепления «сектор — рейка» уменьшите толщину набора регулировочных прокладок 24 (рис. *) под фланцем упора 23 до получения зазора 0,1-0,3 мм. между упором и рейкой. При проверке зазора поджимайте рейку к сектору.

Сферической гайкой червяка 30 обеспечивается затяжка упорных подшипников 28 (рис. *). Правильная затяжка упорных подшипников является важнейшим условием нормальной работы гидроусилителя. Чрезмерное поджатие гайки может вызвать перекос золотника и неравномерное усилие поворота. Перед затяжкой гайки закрепите распределитель двумя болтами, предварительно подложив под головки болтов шайбы на толщину фланца крышки (рис. ниже). Затяните гайку червяка моментом 2 кгс*м (20 Н*м), отверните ее на 1/12 — 1/10 оборота до совмещения отверстия в червяке с прорезью под шплинт гайки и зашплинтуйте гайку. Выверните два болта крепления распределителя к корпусу, установите крышку и надежно закрепите распределитель.

Установка распределителя и затяжка сферической гайки червяка

1. сферическая гайка
2. шайба
3. ползун
4. монтажные шайбы
5. болты

Для регулировки осевого хода поворотного вала 21 (рис. *) ослабьте контргайку 12, заверните регулировочный болт 10 до упора в торец вала, затем отверните на 1/8 — 1/10 оборота и законтрите контргайкой.

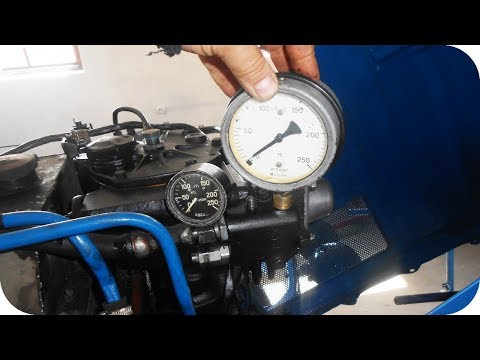

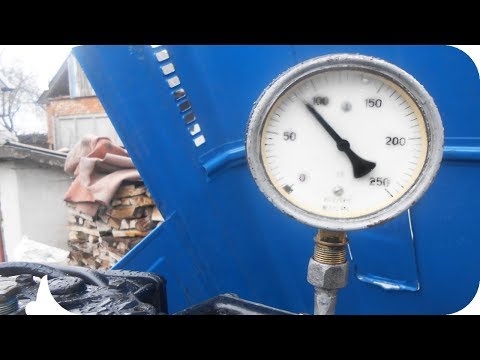

Для регулировки предохранительного клапана в нагнетательную магистраль или в клапанную крышку вместо пробки 1 подсоедините манометр со шкалой не менее 100 кгс/см 2 (10 МПа). Поверните рулевое колесо до упора, дайте дизелю максимальные обороты и поворачивайте регулировочный винт 3 предохранительного клапана до тех пор, пока манометр не покажет давление 88 кгс/см 2 (8,8 МПа). После регулировки клапана законтрите колпачок проволокой. Регулировку производите при температуре масла 50 +- 5 °C.

Свободный ход рулевого колеса проверяйте при работающем дизеле на стоянке трактора. Свободный ход должен быть в этом случае не более 20°. При повышенном свободном ходе проверьте люфт в соединениях рулевого привода, подтяните гайки крепления сошки, сектора и поворотных рычагов, отрегулируйте шарнирные соединения рулевых тяг, проверьте затяжку гайки червяка, зацеплений «червяк — сектор», «сектор — рейка» и осевой ход поворотного вала гидроусилителя.

Возможные неисправности

Продукция Минского тракторного завода отличается высоким качеством, превосходными техническими характеристиками и длительным сроком службы, однако со временем может потребовать ремонта и регулировки. Владельцам тракторов МТЗ приходится сталкиваться с несколькими характерными поломками ГУР, к числу которых следует отнести:

• тугое рулевое управление;
• трактор не поворачивает в нужном направлении;
• наблюдаются задержки при работе узла.

Для устранения подобных неисправностей настоятельно рекомендуется осуществлять разборку узла и проводить дефектовку отдельных элементов, после чего заменять поврежденные детали на новые. После проведения работ потребуется установить узел на место, после чего выполнить его регулировку.

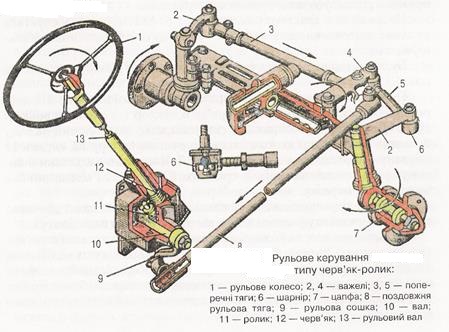

Схема рулевой колонки

Настройка и ремонт

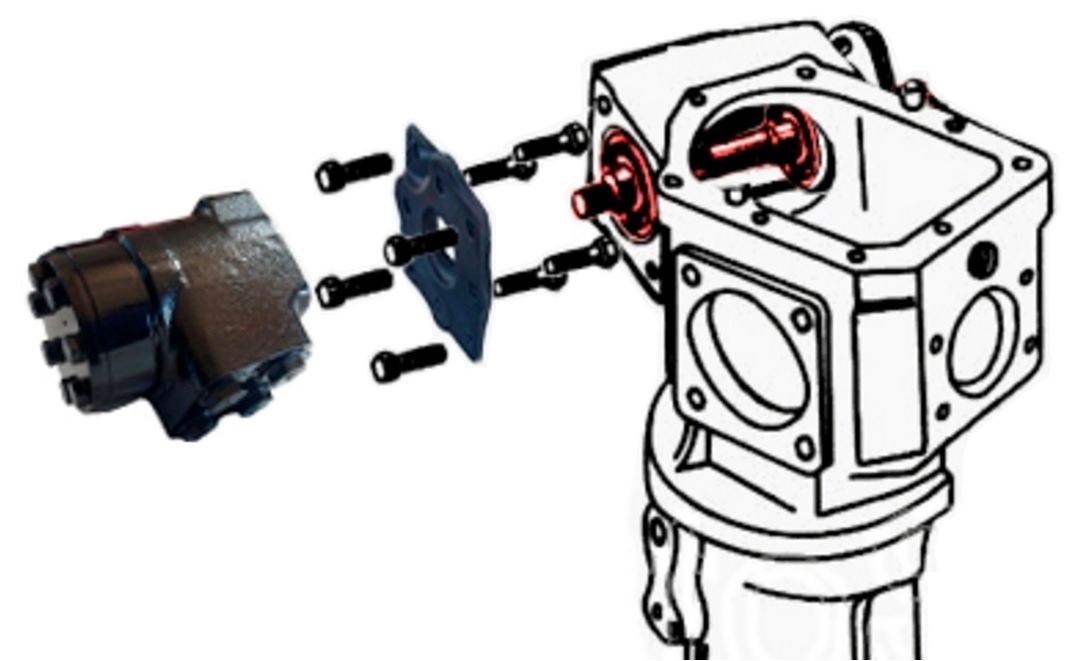

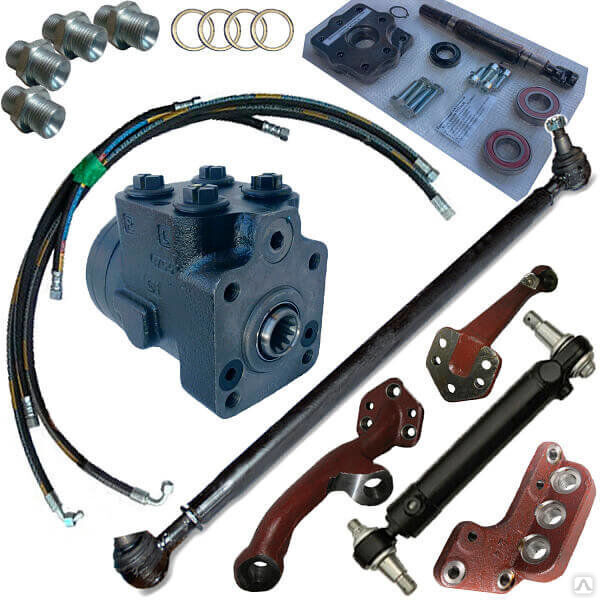

При необходимости усовершенствовать ГУР МТЗ 80 либо устранить незначительные поломки достаточно выполнить детальную регулировку данного механизма. Для этого целесообразно придерживаться следующей инструкции:

1. Ослабить основной болт, размещенный в месте зацепления «червяк-сектор».
2. Используя ключ, повернуть втулку по часовой стрелке до упора, после чего повернуть в обратном направлении на 1-1,2 см.
3. Затянуть основной болт, завести двигатель и убедиться в корректном вращении рулевого колеса.
4. При обнаружении заедания потребуется увеличить зазор в зацеплении, повернув втулку против часовой стрелки.
5. Отрегулировать место соединения «сектор-рейка», уменьшив толщину регулировочных прокладок до упора. Определить крайнее положение можно по зазору между рейкой и упором, который достигнет 0,1-0,3 мм.
6. Затянуть упорные подшипники с помощью сферической гайки, избегая чрезмерного поджатия.

Помимо действий по регулировке узла, может потребоваться выполнить техническое обслуживание, что поможет поддерживать ГУР в оптимальном состоянии. Чаще всего требуется промывать масляный фильтр, что можно сделать, подняв облицовку, демонтировав маслопровод и крышку.

Обязательно почитайте: Регулировка и ремонт тракторного магнето

Некоторые поломки, например, затрудненный поворот, может свидетельствовать о недостаточном объеме жидкости в гидравлической системе, неправильной регулировке либо износе уплотнительных колец цилиндра.

Мероприятия по ремонту гидравлических механизмов рулевого управления трактора представляются довольно сложными, требуют наличия специального оборудования для контроля рабочих показателей. В некоторых случаях может быть проще установить гидроусилитель руля МТЗ 80 в сборе, что позволит избежать проблем с поиском сломанных элементов. Для этого потребуется:

1. Убедиться в герметичности маслопроводной системы.
2. Установить собранный механизм на специальные втулки, расположенные на переднем брусе полурамы.
3. Смонтировать рулевой вал в колонку, а также установить прочие элементы.

Приобретение собранного гидроусилителя представляется заметно более затратным решением, нежели последовательная регулировка и дефектовка его деталей, однако она позволяет быстро решить возникшие проблемы.

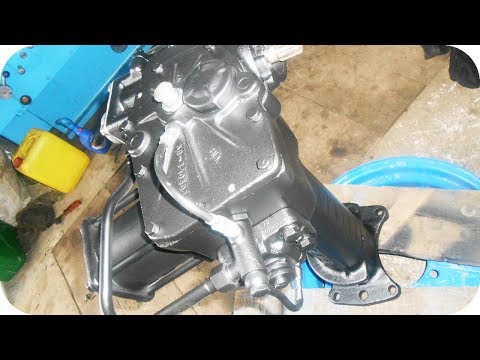

Устройство и принцип работы

Чугунный корпус ГУРа МТЗ 80 (82) размещён на переднем брусе рамы между передней фронтальной стенкой капота и радиатором охлаждения дизеля машины. Узел представляет собой механизм с червячным редуктором, оснащённый автономной гидросистемой с золотником управления потоками рабочей жидкости, шестерёнчатым гидронасосом левого вращения НШ-10-Л-У ГОСТ 8753-71, силовым цилиндром двухстороннего действия и предохранительным клапаном. Гидронасос системы приводится от шестерни газораспределения двигателя.

В корпусе усилителя установлен червяк, связанный витками с сектором и свей торцевой частью с золотником распределителя узла. На концах золотника стоят упорные подшипники, в которые под давлением пружин упираются плунжеры. Одновременно наружными сторонами плунжеры упираются в корпусные детали распределителя. Плунжеры и пружины через подшипники удерживают золотник в нейтральном положении. При вращении рулевого колеса червяк витками начинает передвигать сектор, поворачивая вал сошки. Возникающее сопротивление колёс передаётся через механизм на червяк, образуя усилие, передвигающее его в осевом направлении вперёд или назад в зависимости от направления поворота. Своим смещением червяк взаимодействует с золотником распределителя узла передвигая его относительно оси . Таким образом, золотник управляет потоками масла под давлением. При движении прямо золотник распределителя подпружиненный пружинами стоит в нейтральном положении, давление подаваемое насосом, сбрасывается в корпус усилителя, являющийся гидробаком системы.

Вращением рулевого колеса червяк перемещает золотник, открывающий своими поясками магистрали полостей силового цилиндра. При этом в зависимости от стороны поворота одна полость связана с магистралью, подающей масло под давлением, другая со сливом. Золотник падает давление в полость цилиндра только во время непосредственного вращения рулевого колеса. С остановкой руля червяк перестаёт действовать на золотник распределителя, который под усилием пружин занимает нейтральное положение, сбрасывая масло в сливную полость.

Поршень цилиндра 25 взаимодействует через шток с рейкой 14, связанный с сектором 12. При подаче золотником давления в одну из полостей шток передаёт усилие рейке передвигающий сектор, облегчая вращение вала 28, связанного с сошкой 13. Рабочее давление в гидросистеме равно 2-4 мПа. Поворачивая руль до максимального угла поворота — давление достигает своего максимального значения 8 мПа и ограничивается предохранительным клапаном 7.

Ощущение «Чувства дороги» водителя сопротивления повороту при управлении обеспечивается давлением от нагнетательного канала в полостях с пружинами, действующих на плунжера. При управлении без усилия-червяк не взаимодействует с золотником и гидросистема не участвует в усилении.

Дополнительно узел оборудован датчиком автоблокировки дифференциала размещённый в упоре рейки. В состав устройства входит золотник 21, поворотный кран 18 с маховиком, толкателя и щупа 20. Нерегулируемый редукционный клапан поддерживает в гидросистеме блокировки давление 0,7- 0,9 мПа. Устройство обеспечивает блокировку дифференциала при движении прямо и автоматически выключает её при повороте колёс больше 8 ̊.

Регулировки

Настройку узла осуществляют в исправном состоянии. Её правильность является важным фактором в эффективной работе усилителя и сохранения эксплуатационного ресурса. Наладка делится на настройку зазоров зацеплений механических пар и хода золотника .

Зацепление червяк-сектор

Регулировку производят при исправном состоянии рулевых тяг и сочленений привода руля, свободный ход рулевого колеса не должен превышать 30 ̊ с работающим двигателем.

• Поддомкрачивается передний мост трактора или отсоединяется сошка от рулевых тяг.
• Отпускают болт регулировочной эксцентриковой втулки.
• Поворачивают по часовой стрелке втулку до упора червяка в максимальном зацеплении с сектором.
• При работающем двигателе, поворачивая рулевое колесо определяют положение зацепления без ощущения заклинивания, увеличивая зазор поворотом втулки против часовой стрелки.
• Затягивают болт крепления втулки, снимают мост с домкрата или подсоединяют сошку к рулевым тягам.

Подтяжка сферической гайки червяка

Затяжка гайки нивелирует зазор между золотником и обоймами подшипников, образовавшийся в результате выработки или ослабления. Появления зазора отражается на увеличении свободного хода руля и появлению эффекта болтания рулевых колёс. При появлении люфта — золотник может произвольно подключать полости цилиндра к магистралям с давлением масла.

• Откручиваются болты крепления распределителя к корпусу усилителя.
• Снимают крышку и крепят распределитель на два размещённых по диагонали болта 5. Толщину фланца крышки компенсируют подложкой шайб 4 или гаек большого диаметра под головки болтов.
• Затем расшплинтовуют регулировочную гайку 1, и затягивают её до упора золотника в обоймы подшипников. Затяжку осуществляют с усилием 20 Нм.
• Отворачивая сферическую гайку до первого совпадения отверстия на валу червяка — гайку зашплинтовуют.
• Демонтируют установочные болты с шайбами и устанавливают крышку с прокладкой, затягивая четырьмя болтами в штатном режиме.

Правильная затяжка даёт плотное прилегание золотника к обоймам подшипников и обеспечивает возвращение золотника в нейтральное положение под действием пружин при прекращении вращении рулевого колеса. Излишняя затяжка увеличивает усилие на руле и приводит к быстрому износу упорных подшипников распределителя.

Регулировка зацепления сектор — рейка

Зазор в зацеплении сектор–рейка штока поршня цилиндра регулируется количеством прокладок между корпусом усилителя и упором рейки. Достаточный зазор 0,25-0,3 мм обеспечивает работу пары без заклинивания.

Равномерность хода золотника

Ход золотника регулируют прокладками между корпусом усилителя и распределителем, распределителем и крышкой сферической гайки. При недостаточном усилении поворота влево устанавливают дополнительную прокладку в 0,5-1 мм между корпусом колонки и распределителем, если недостаточно усиление вправо – устанавливают прокладку под крышкой сферической гайки. Таким образом, выравнивают амплитуду хода золотника влево — вправо.

Давление в системе

Настройка давления предохранительного клапана 7 осуществляется изменением сжатия пружины. Заворачивая винт клапана — увеличивается сжатие пружины и соответственно максимальное рабочее давление гидросистемы усилителя.

4.1. Рулевое управление. Регулировка, диагностирование неисправностей.

Большой свободный ход рулевого колеса при работающем дизеле указывает на износ соединений вала рулевого механизма, увеличенные зазоры в зацеплении зубчатой передачи гидроусилителя руля, шаровых пальцев и рулевых тяг, ослабление подшипников червяка на валу. Чтобы устранить неисправности, проверяют техническое состояние деталей рулевого механизма и рулевых тяг, устраняют зазоры, заменяют детали, регулируют механизм. Для определения зазоров в зубчатых и червячных зацеплениях механизма рулевого управления, а также усилия на ободе рулевого колеса используют прибор НИИАТ-402 (рис. 2.3.1).

Рис. 2.3.1. Определение свободного хода рулевого колеса трактора: 1 — прибор НИИАТ-402; 2 рулевое колесо; 3 — рулевая колонка.

Динамометр прибора устанавливают на рулевом колесе, а указатель — на рулевой колонке. Вращая рулевое колесо в обе стороны до устранения зазоров в шарнирах рулевых тяг и в зацеплении рулевого механизма, определяют свободный ход рулевого колеса. Номинальный свободный ход рулевого колеса соответствует 25 — 30°, допустимый — 35°. Для определения усилия на ободе рулевого колеса отсоединяют рулевые тяги от сошки, пускают дизель и при максимальной частоте вращения коленчатого вала тянут на себя одну из рукояток динамометра прибора. По положению фиксаторного кольца на противоположной рукоятке определяют усилие свободного поворота рулевого колеса. Усилие на ободе колеса должно быть в пределах 30 — 50Н. Если свободный ход рулевого колеса превышает допустимое значение, регулируют механизмы гидроусилителя руля. Зазоры в зубчатом зацеплении червяк-сектор (рис. 2.3.2) устраняют поворотом регулировочной втулки 4, предварительно отвернув стопорный болт 3. Если в результате свободный ход вала гидроусилителя руля уменьшился незначительно, снимают крышку корпуса (рис. 2,3.3) и пластинчатым щупом проверяют зазор между датчиком блокировки дифференциала (упором) и рейкой (рис. 2.3.4), который должен быть в пределах 0,1 — 0,3мм. Зазор регулируют прокладками фланца датчика блокировки дифференциала (рис. 2.3.5). Затем снова регулируют зацепление червяк-сектор, добиваясь свободного без заеданий вращения червяка.

Рис. 2.3.2. Регулировка зазора в зацеплении червяк—сектор поворотом регулировочной втулки: 1 — лимб; 2 — стрелка-указатель; 3 — стопорный болт; 4 — регулировочная втулка червяка; 5 — червяк.

Рис. 2.3.3. Снятие крышки корпуса ГУРа: 1 — корпус ГУРа; 2 — крышка корпуса ГУРа.

Рис. 2.3.4. Проверка зазора между упором и рейкой: 1 — рейка; 2 — щуп; 3 — упор.

Зазор должен быть в пределах 0,1 — 0,3мм.

Рис. 2.3.5. Регулировка зазора в зацеплении червяк—сектор установкой прокладок: 1 — корпус ГУРа; 2 — датчик блокировки дифференциала; 3 — регулировочные прокладки.

Затрудненный поворот трактора свидетельствует о недостатке рабочей жидкости в баке, снижении подачи её, нарушении регулировки предохранительного клапана, износе или разрушении уплотнительных колец силового цилиндра. Проверка технического состояния гидросистемы управления поворотом заключается в определении подачи, развиваемого давления насосом, утечек масла в распределителе и силовом цилиндре, в регулировке предохранительного клапана. Все необходимые замеры проводят без снятия с трактора агрегатов гидросистемы управления поворотам, используя прибор КИ-5473 (дроссельрасходомер). Параметры гидросистемы управления поворотом замеряют прибором при номинальной частоте вращения коленчатого вала дизеля, противодавлении 5,0МПа по манометру прибора и температуре рабочей жидкости 50 — 60°С. Показания шкалы расходов прибора затем умножают на поправочный коэффициент 0,71. При проверке подачи рабочей жидкости к гидроусилителю руля (рис. 2.3.6) от коробки предохранительного клапана отсоединяют нагнетательный трубопровод 2 и к нему подсоединяют входной рукав прибора 1. Сливной рукав опускают в горловину 3 ниже уровня жидкости. Пускают дизель, устанавливают давление 5,0МПа по манометру при номинальной частоте вращения коленчатого вала и по шкале прибора отмечают подачу рабочей жидкости. Если величина подачи ниже допустимого значения, насос заменяют. Если величина подачи не ниже допустимого значения, определяют техническое состояние распределителя по величине утечки масла (рис. 2.3.7).

Рис. 2.3.6. Проверка технического состояния насоса высокого давления ГУРа: а — подключение прибора; б — схема проверки; 1 — прибор КИ-5473; 2 — нагнетательный трубопровод насоса; 3 — заливная горловина ГУРа.

Рис. 2.3.7. Определение утечек масла в распределителе ГУРа: а — подключение прибора; б — схема проверки; 1 — прибор КИ-5473; 2 — входной рукав прибора; 3 — заливная горловина ГУРа; 4 — распределитель ГУРа.
Основные показатели работы распределителя ГУРа при проверке прибором КИ-5473

Подача масла при Р = 5,0 МПа, л/мин:	номинальная	2,0
	допустимая	1,2
Давление срабатывания предохранительного клапана, МПа:	номинальное	7,5
	допустимое	7,0 — 8,5

Для подсоединения входного рукава прибора предварительно выворачивают технологическую пробку (пробка находится сверху коробки предохранительного клапана). Сливной рукав соединяют с баком гидросистемы. Пускают дизель и при номинальной частоте вращения коленчатого вала поворачивают колесо рулевого управления вправо или влево до отказа. Установив вращением рукоятки прибора давление по манометру 5,0МПа, по шкале расходов фиксируют показания. Если разница в показаниях прибора при проверке подачи рабочей жидкости к распределителю и проверке утечек превышает 5л/мин, распределитель ремонтируют. Давление срабатывания предохранительного клапана гидросистемы управления поворотом проверяют манометром, который вворачивают на место технологической пробки (рис. 2.3.8).

Рис. 2.3.8. Проверка и регулировка давления срабатывания предохранительного клапана: 1 — манометр; 2 — регулировочный винт с контргайкой.

Для проверки пускают дизель трактора и при номинальной частоте вращения коленчатого вала рукояткой прибора полностью перекрывают слив масла (в повернутом до отказа положении колес). По показанию манометра определяют фактическое давление, при котором срабатывает предохранительный клапан. Если давление срабатывания ниже или выше допустимого значения, клапан регулируют. В этом случае отворачивают колпачок, отпускают контргайку регулировочного винта и, удерживая рулевое колесо в крайнем положении поворота до упора, ввертывают или вывертывают регулировочный винт до достижения номинального давления. Резкие толчки при повороте трактора указывают на ослабление затяжки гайки золотника гидронавесного распределителя, увеличенные зазоры рулевых тяг. Ослабление затяжки гайки золотника вызывает колебания (вибрацию) передних направляющих колес, что особенно характерно при движении на повышенных скоростях. В этом случае сначала регулируют зазоры в шарнирах рулевых тяг, а затем динамометрическим ключом затягивают корончатую гайку золотника распределителя моментом не более 20Н.м и отпускают её до совпадения отверстий под шплинт.

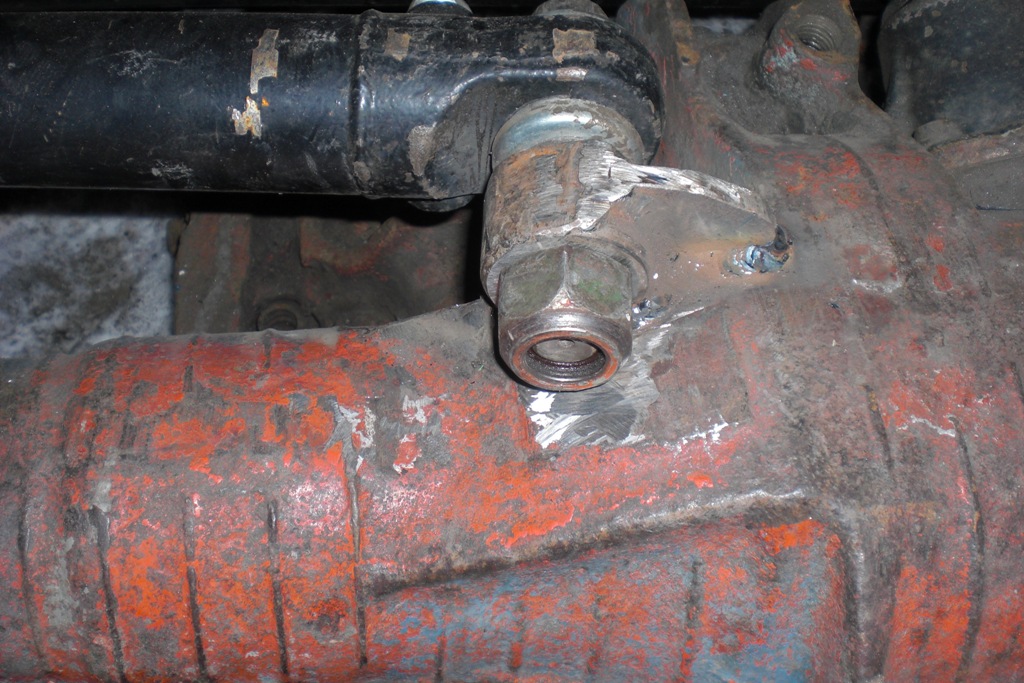

Неисправности и ремонт

Первым критерием, влияющим на эффективность работы узла — есть герметичности всех уплотнений гидросистемы, сохраняющих рабочее давление жидкости, обеспечивающее усилие на рабочие органы. Устранение течи масла и потери давления достигается заменой всех резиновых сальников, уплотнительных колец и прокладок входящих в полный ремкомплект ГУРа.

Исправность сочленений механического привода, регулировки зацеплений червячного редуктора и рейки поршня с сектором обеспечивают работу механизма без заклинивания.

Причиной тугого руля, при хорошей герметичности системы и достаточном уровне масла, может быть, плохая компрессия силового поршня цилиндра усилителя или недостаточный ход золотника распределителя, не позволяющий открывать нагнетательную магистраль к полостям цилиндра.

Компоненты рулевого механизма и гидроусилителя ГУР МТЗ-80, 82

_______________________________________________________________________________________________

Для передачи усилия от рулевого колеса к рулевому механизму и гидроусилителю трактора МТЗ-80, 82 предназначен привод рулевого механизма.

Привод рулевого механизма и гидроусилитель (ГУР) включает рулевой 16 (рис, 1), промежуточный 18, средний 5 и передний 2 валы, соединенные карданными шарнирами 7 и 3.

Рис. 1. Привод рулевого механизма трактора МТЗ-80, МТЗ-82

1 — шлицевая втулка; 2 -передний вал; 3, 7 — карданные шарниры; 4 — промежуточная опора; 5 — средний вал; 6 — стойка; 8 — штифт; 9, 12 — гайки; 10 — втулка; 11 — амортизатор; 13 — контр­гайка; 14 — рулевое колесо; 15 -маховичок; 16 — рулевой вал; 17, 21 — винты; 18 — промежуточный вал; 19 — труба рулевой колонки; 20 — серьга; 22 — правая стенка стойка; 23 — фиксатор; 24 — пружина; 25 — рукоятка

От рулевого колеса усилие передается валом 16 и гайкой 9 через штифт 8 промежуточному валу 18 и далее через валы 5, 2 и шарниры 3, 7 — шлицевой втулке 1, которую устанавливают на шлицы червяка гидроусилителя рулевого управления и закрепляют стяжным болтом.

Это усилие частично передается непосредственно валу 18 прижатым к нему валом 16.

Вращение промежуточного вала 18 в трубе 19 рулевой колонки трактора МТЗ-80, МТЗ-82 обеспечивается капроновыми втулками 10. Последние для уменьшения вибрации рулевого колеса установлены в резиновые амортизаторы 11.

Втулки 10 смазывают солидолом при сборке. В процессе эксплуатации смазка не требуется. Осевое перемещение промежуточного вала 5 ограничено гайкой 12 и контргайкой 13. Затяжка гайки 12 должна исключать осевое перемещение вала, однако не должна затруднять вращение рулевого колеса.

Положение рулевого колеса (для удобства управления) можно менять по вертикали до 120 мм. Регулировку выполняют с помощью клинового зажима, расположенного в трубе 19 рулевой колонки трактора МТЗ-80, МТЗ-82.

Чтобы изменить положение рулевого колеса, маховичок 15 поворачивают против хода часовой стрелки на 3-5 оборотов, устанавливают рулевое колесо в удобное положение и заворачивают маховичок по ходу часовой стрелки до стопорения рулевого вала 16 клиновыми зажимами гайки 9.

Кроме того, предусмотрено откидывание рулевого колеса вперед по ходу трактора с целью обеспечения удобного входа и выхода из кабины.

Для этого рукоятку 25, расположенную справа под рулевым колесом, перемещают вверх (на себя) до отказа и подают рулевую колонку вперед по ходу трактора до отказа. Затем, сидя на сиденье, подают рулевое колесо на себя до срабатывания автоматического фиксатора.

Гидроусилитель рулевого управления (ГУР) МТЗ-80, МТЗ-82 объединен с рулевым механизмом. Их назначение — передавать и увеличивать усилие от рулевого колеса и привода к сошке и поворотным рычагам рулевой трапеции и тем самым снижать усилие на рулевом колесе.

Рулевой механизм представляет собой двухзаходный червяк и косозубый сектор. Его передаточное число 17,5. Гидросистема усилителя автономна.

Она включает в себя насос, распределитель с золотником, цилиндр с поршнем и датчик гидроуправляемой блокировки дифференциала заднего моста, поскольку включение-выключение блокировки дифференциала связано с углом поворота рулевого колеса.

Рис. 2. Гидроусилитель рулевого управления ГУР МТЗ-80, МТЗ-82

1 — пробка; 2 клапанная крышка; 3 регулировочный винт клапана; 4 червяк; 5 — болт крепления регулировочной втулки; 6 — регулировочная втулка; 7 — сектор; 8 — гайка; 9 — рейка; 10 —

регулировочный болт; 11 — верхняя крышка; 12 — гайка; 13 — сливной фильтр; 14 — редукционный клапан; 15 — кран управления АБД; 16 — золотник датчика блокировки дифференциала; 17 — маховичок крана управления; 18 — сошка; 19 — гайка сошки; 20 — сливная пробка; 21 — поворотный вал; 22 — корпус; 23 — упор рейки; 24 — регулировочные прокладки; 25 — шток; 26 — поршень; 27 — передняя крышка цилиндра; 28 — упорный подшипник; 29 — шайба; 30 — сферическая гайка; 31 – золотник

Рулевой механизм МТЗ-80, МТЗ-82 состоит из червяка 4 (рис. 2) и сектора 7, ступица которого установлена на конических шлицах поворотного вала 21.

На конические шлицы нижнего конца поворотного вала посажена сошка 18. Сектор и сошку затягивают и стопорят от осевых перемещений гайками 8 и 19.

Сектор имеет два зубчатых венца, один из которых зацепляется с червяком, а другой — с рейкой 9, связанной пальцем со штоком 25 поршня 26 гидроусилителя. Запрессованный в шток палец установлен в отверстия проушин рейки с небольшим зазором, что позволяет рейке перемещаться.

Поворотный вал 21 установлен на трех опорах: двух втулках в корпусе и одной в крышке 11. Червяк 4 размещен на двух шариковых подшипниках в эксцентриковой регулировочной втулке 6.

Он может перемещаться в осевом направлении относительно втулки благодаря подвижной посадке в ней наружных колец подшипников. На конце червяка закреплен золотник 31 распределителя.

Корпус распределителя закреплен в корпусе гидроусилителя ГУР МТЗ-82, МТЗ-80 болтами. С двух сторон золотника установлены специальные упорные шариковые подшипники 28, которые затягивают сферической гайкой 30.

Червяк 4 и золотник 31 перемещаются в осевом направлении как одно целое.

При этом благодаря наличию радиальных и упорных подшипников червяк может свободно вращаться вокруг своей оси.

Рис. 3. Схема работы гидроусилителя рулевого управления ГУР и блокировки дифференциала МТЗ-80 и МТЗ-82

а — среднее положение золотника; б — положение золотника при повороте направо; в — при повороте налево; А — бесштоковая полость; Б — штоковая полость; 1 — редукционный клапан; 2 — крышка распределителя; 3 — гайка, 4 — золотник; 5 — ползун; 6 ~ центрирующая пружина; 7-предохранительный клапан; 8 — фильтр; 9 — насос; 10 — эксцентриковая втулка; 11 — червяк; 12 — сектор; 13 — сошка; 14 — рейка; 15 — упор рейки; 16 — цилиндр блокировки; 17 -маслопровод датчика; 18 — маховичок крана; 19 — кран датчика; 20 — щуп; 21 — золотник датчика; 22 — корпус гидроусилителя; 23 — задняя крышка цилиндра; 24 — шток; 25 — поршень; 26 — передняя крышка цилиндра; 27 — маслопровод крана блокировки; 28 — поворотный вал

При затяжке гайки 3 червяка ГУР МТЗ-82, МТЗ-80 внутренние кольца упорных подшипников сжимают пружины 6 (рис. 3) трех пар ползунов 5, равномерно расположенных по окружности вокруг золотника 4. Кроме того, каждая пара ползунов с одной стороны упирается в корпус гидроусилителя, с другой — в крышку 2 распределителя.

Для перемещения золотника осевое усилие на червяке должно обеспечивать сжатие всех трех пружин 6 ползунов, что имеет место, когда сопротивление повороту колес увеличивается и в работу включается гидроусилитель.

Если сопротивление повороту колес небольшое, то усилие на червяке невелико и пружины ползунов удерживают золотник в среднем (нейтральном) положении и поворот колес обеспечивается только рулевым механизмом без включения в работу гидроусилителя МТЗ-80, 82.

В этом случае вращение от рулевого колеса передается на сошку 18 (см. рис. 2) червяком 4 через сектор 7 и поворотный вал 21, а поток масла от насоса проходит через распределитель на слив в корпус 22 гидроусилителя, внутренняя полость которого служит баком гидросистемы рулевого управления .

При увеличении сопротивления повороту колес осевое усилие на червяке превышает усилие предварительного сжатия пружин ползунов, центрирующих золотник распределителя.

Внутренние кольца упорных подшипников перемещают золотник в осевом направлении, и поток масла направляется в одну из полостей цилиндра, передвигая поршень со штоком и рейкой, которая и поворачивает зубчатый сектор 7 и поворотный вал 21.

Когда воздействие на рулевое колесо прекращается, золотник возвращается пружинами в нейтральное положение и поворот колес прекращается.

В корпусе ГУР МТЗ-82, МТЗ-80 установлен фильтр 13. Сливают масло через отверстие, закрываемое пробкой 20. Часть масла, поступающего на слив в корпус гидроусилителя, отводится через подводящий маслопровод — верхнюю крышку 2 для смазывания верхней опоры поворотного вала 21.

В клапанной крышке 2 распределителя находится предохранительный шариковый клапан, ограничивающий давление в гидросистеме.

В обычных условиях работы давление масла в гидросистеме рулевого управления находится в пределах 2-4 МПа.

При больших вертикальных нагрузках на передние колеса, например при агрегатировании трактора с машинами фронтальной навески, давление в системе может повышаться до величины срабатывания предохранительного клапана. Тогда масло, минуя цилиндр, поступает в сливную магистраль.

Датчик автоматической блокировки дифференциала (АБД) трактора МТЗ-80, МТЗ-82 предназначен для включения/выключения блокировки дифференциала заднего моста трактора МТЗ в зависимости от угла поворота рулевого колеса, а также принудительного включения/выключения независимо от поворота направляющих колес.

Датчик автоматической блокировки дифференциала установлен в упоре 23 рейки. В гидросистему АБД входят золотник 16, кран 15, маховичок 17, щуп 20 (см. рис. 3), с помощью которого определяют среднее положение рейки и соответственно устанавливают среднее положение передних колес и редукционный нерегулируемый клапан 1, который должен обеспечивать давление масла в пределах 0,7-1,0 МПа при температуре 40-70°С.

АБД трактора МТЗ-80, МТЗ-82 управляют с помощью рукоятки, расположенной в кабине и соединенной тросом с краном 15 (см. рис. 2) датчика. Рукоятка и кран могут находиться в трех положениях.

Первое положение — «Блокировка дифференциала выключена». Рукоятка расположена в крайнем переднем положении по ходу трактора, а прорезь маховичка крана совпадает с риской «Выкл.» на крышке датчика. Второе положение — «Блокировка дифференциала автоматическая».

Рукоятка перемещена назад по ходу трактора в среднее положение и зафиксирована поворотом на угол 90° по ходу часовой стрелки, а прорезь маховичка крана совпадает с риской «Вкл.» на крышке датчика,

Масло под давлением поступает в диафрагменную полость цилиндра 16 (см. рис. 3) ГПМ блокировки, блокируя дифференциал.

При повороте передних колес на угол более 13° от среднего положения рейка 14 перемещается так, что золотник 21 датчика выходит из паза рейки, соединяя диафрагменную полость цилиндра 16 ГПМ
блокировки со сливом и разблокируя дифференциал.

Третье положение — «Блокировка дифференциала принудительная». Рукоятка выдвинута в крайнее заднее по ходу трактора не фиксируемое положение, маховичок крана повернут против хода часовой стрелки до упора.

В этом положении кран соединяет напорную магистраль редукционного клапана с диафрагменной полостью цилиндра 16 ГПМ блокировки независимо от положений рулевого колеса и рейки 14. Если рукоятку отпускают, то она и кран под действием пружины возвращаются в первое положение, разблокируя дифференциал МТЗ-80, МТЗ-82.

С помощью щупа 20, при техническом обслуживании, определяют среднее положение рейки 14. Рейка находится в среднем положении, когда щуп максимально приближен к плоскости упора 15 рейки.

При этом направляющие колеса должны располагаться в положении, строго соответствующем прямолинейному движению трактора. Тогда повороты колес в левую и правую стороны будут одинаковыми.

Насос гидроусилителя НШ10Л-У2 шестеренный. Он установлен на дизеле с правой стороны по ходу трактора и приводится в действие от шестерни распределения. Насос постоянно включен и соединен маслопроводами с цилиндром поршня и масляным баком гидроусилителя.



_______________________________________________________________________________________________

_______________________________________________________________________________________________

_______________________________________________________________________________________________

• Ходоуменьшитель МТЗ-82 и его работа
• Муфта сцепления МТЗ-82
• Неисправности оборудования гидравлической системы МТЗ-82
• Неисправности сцепления и КПП МТЗ-82
• Неисправности заднего моста МТЗ-82
• Регулировки ведущего моста МТЗ-82
• Компоненты рулевого механизма и ГУР МТЗ-82
• Неисправности систем управления и ходовой части МТЗ-82
• Неисправности рулевого механизма МТЗ-82
• Неисправности трансмиссии МТЗ-82
• Ремонт ведущего моста МТЗ-82
• Рулевое управление МТЗ-82 и его механизмы
• Раздатка трактора МТЗ-82
• Задний ВОМ МТЗ-82

_______________________________________________________________________________________________

_______________________________________________________________________________________________

• Детали рулевого управления ГОРУ трактора МТЗ-1221
• Рабочие функции ходоуменьшителя трактора МТЗ-1221
• Коробка переключения передач КПП МТЗ-1221
• Комплектующие детали переднего ведущего моста МТЗ-1221
• Привод переднего ведущего моста МТЗ-1221 и его работа
• Детали и регулировки сцепления трактора МТЗ-1221

• Рабочие системы дизельного двигателя минитрактора МТЗ-320
• Компоненты гидросистемы трактора МТЗ-320
• Детали и механизмы мостов трактора МТЗ-320
• Детали сцепления и коробка передач минитрактора МТЗ-320
• Система рулевого управления трактора МТЗ-320 Беларус

• Конструкция и регулировка сцепления тракторов ЮМЗ-6
• Устройство коробки передач трактора ЮМЗ
• Ремонт и регулировка переднего и заднего моста трактора ЮМЗ
• Регулировки и обслуживание рулевого управления трактора ЮМЗ
• Техническое обслуживание двигателя трактора ЮМЗ

• Дизель Д-144 тракторов Т-40
• Детали сцепления трактора Т-40
• Устройство коробки передач трактора Т-40
• Конструкция переднего ведущего моста Т-40
• Конструкция ВОМ трактора Т-40
• Элементы гидросистемы трактора Т-40

• Базовые элементы дизельного двигателя Д-21
• Устройство сцепления трактора Т-25
• Компоненты коробки переключения передач трактора Т-25
• Конструкция переднего моста трактора Т-25
• Система рулевого управления трактора Т-25

• Детали и регулировки сцепления Т-150К
• Ремонт коробки передач колесного трактора Т-150
• Техобслуживание раздаточной коробки трактора Т-150К
• Конструкция мостов трактора Т-150
• Колесный редуктор и регулировки ведущего моста Т-150

Передний мост МТЗ 82: фото, устройство, запчасти

Универсальный надежный трактор МТЗ-82 используется давно и широко применяется для механизации ручного труда. Машина незаменима для лесозаготовительных, дорожно-строительных, строительных работ, для перевозки различных грузов и, наконец, для сельского хозяйства. Оснащен двумя мостами — передним и задним.

Передний мост МТЗ-82: устройство, детали

Передний мост — одна из важнейших частей машины. Он соединяет механизмы, отвечающие за передачу крутящего момента от карданной передачи на передние ведущие колеса и отвечающие за повороты и устойчивость всего автомобиля, через которые двигательные силы от колес сообщаются всему остову.

В настоящее время производители предлагают потребителям тракторы МТЗ-82 как с портальным, так и с балочным ПВМ. На фото передний мост МТЗ-82 показан в общем виде. На этом тракторе из практических соображений он не закрыт декоративными панелями. Передний портальный МТЗ-82 сконструирован таким образом, чтобы создать высокий (650 мм) дорожный просвет, что позволяет работать на рядках с высокорослыми культурами. Он выполняет важные функции получения крутящего момента от карданной передачи и подачи его на переднюю ось трактора, обеспечивает поворот и стабилизацию колес, что положительно сказывается на маневренности и управляемости машины. Кроме того, он снижает нагрузку на агрегаты трансмиссии, имеет простой механизм изменения размера колеи, что дает возможность работать на разной ширине междурядья. Эта конструкция давно используется на тракторах МТЗ-80/82.

Основные узлы

Передние узлы переднего моста МТЗ-82:

• Балка;
• Базовая коробка передач;
• Дифференциальный механизм;
• Бортовой (колесные редукторы).

Балка моста устанавливается перед полурамой. Картер переднего моста МТЗ-82 шарнирный. Это дает некоторое свободное раскачивание узла поперек рамы машины. В крышках трубчатого корпуса слева и справа расположены полуоси борта, заключенные в кожухи. В центре ПВМ внутри своих корпусов размещены детали центральной передачи и дифференциала.

Блок центральной передачи

Основными частями этого узла являются ведущая и ведомая шестерни. Он выполняет функции приема и подачи крутящего момента на дифференциал. Ведущая шестерня занимает положение поперек моста, крепится через фланец на карданном валу. Связанная с ней ведомая шестерня ГП расположена к ней под прямым углом и жестко прикреплена к валу дифференциала, вместе с которым она вращается.

Для достижения плавного захвата и снижения шума при работе агрегата шестерни выполнены со спиральными зубьями. Фиксирующая гайка на конце кардана также используется для регулировки всего узла.

Дифференциал

Самоблокирующийся на переднем мосту МТЗ-82, размещен в корпусе из однотипных половин. Они содержат две пары сателлитов, расположенных на осях, две полуосевые шестерни, а также нажимные чашки и блоки фрикционных дисков. Этот агрегат объединяет две полуоси ПВМ с собственным механизмом, предотвращающим несинхронное пробуксовывание колес и повышающим тяговую мощность агрегата.

Внимание! Такой же номер маркировки нанесен на корпус конструкции. При сборке узла необходимо совместить эти номера на совместимых деталях.

Для поддержки нужного давления в полостях редуктора в корпус переднего моста МТЗ-82 монтируется сапун.

Бортовой

Редуктор, который увеличивает крутящий момент и передает его на колеса, а также придает им необходимое направление. Основными деталями механизма бортового редуктора переднего моста МТЗ-82 считаются парные комбинации шестерен, расположенных вверху и внизу агрегата. Верхняя пара образована полуосевой шестерней и шестерней с коротким валом, расположенной в поворотной трубе.

Внизу работают ведущая (получающая вращательное движение от хвостовика вышеуказанного вала) и ведомая шестерня (закрепленная через фланец на ступице колеса). Обе пары шестерен снабжены собственными масленками, в которых должен постоянно поддерживаться рекомендованный производителем объем смазки.

Полуоси бокового переднего моста МТЗ-82 заключены в корпуса, соединенные скользящим образом с крышками трубчатого сердечника ПВМ. Этот метод выравнивания используется для увеличения или уменьшения размера гусеницы простым перемещением корпуса оси.

Вертикальный вал переднего моста МТЗ-82 можно отнести к числу оригинальных инженерных решений. Его устройство и установка в бортовую позволяют не только передавать вращательное движение на ведущую шестерню, но и осуществлять синхронную работу шарниров. Деталь выполнена в виде стального вала, на одном конце которого находится коническая шестерня, а на другом нарезаны шлицы.

Прорези прилегает к ведущей шестерне сбоку, а верхняя часть входит в зацепление с полуосевой шестерней. В системе переднего моста МТЗ-82 короткий вал нуждается в периодическом осмотре состояния шестерен и шлицев вала, при появлении каких-либо деформаций его следует заменить.

Механизм привода: раздаточная коробка

Привод переднего моста МТЗ-82 происходит от коробки передач через раздаточный и карданный механизм. Корпус редуктора коробки передач можно увидеть справа от коробки передач, к которой он крепится. Основные детали установлены на валу в редукторе. К концу этого вала через фланец присоединен карданный вал. Вращательное движение от коробки передач передается через зубчатую передачу на обгонную муфту. Весь механизм управляется через зубчатую муфту, которая может перемещаться по валу, занимая определенное положение. Ее движения осуществляются за счет тяги, вытянутой в салон.

Карданная передача

Привод переднего моста МТЗ-82 имеет два равноценных вала и среднюю опору. Каждый вал выполнен в виде стальной трубы с шарнирами на концах, в виде приваренных к ней вилок. Специальными фланцами эти детали крепятся к дозатору, средней опоре и главной передаче. Опора, расположенная между карданами, передает вращательное движение от промежуточного кардана к переднему. Механизм помещен в чугунный корпус, прикрепленный к коробке сцепления снизу. В корпусе опоры имеется узел с втулкой и валом, к которому с разных сторон посредством крепления крепятся карданные трубы, и специальная муфта с муфтами. Регулировку мощности крутящего момента, создаваемого муфтой, производят подтяжкой пружин, сжимающих муфты. Делается это гайкой, расположенной на хвостовике опорного вала.

Балочный мост

Если вам необходимо усилить передний мост трактора, вы можете либо установить на машину балочный мост, либо приобрести специальную модель МТЗ-82. 1, которая оснащена усиленным ПВМ и широкими передними шинами. Балочный мост отличается высокой прочностью. Он способен нести значительные нагрузки (до 1000 кг и более) груза, чем выгодно отличается от своего портального аналога.

Его недостатки — ограниченная колея и не столь высокий дорожный просвет — делают нецелесообразным его использование при выполнении многих сельскохозяйственных работ, поэтому машины с усиленным мостом больше подходят для использования в коммунальном хозяйстве, на тяжелых участках в лесоустройстве и строительный сектор.

Передний мост МТЗ-82: запчасти

Более двух третей деталей линейки тракторов МТЗ унифицированы. Именно поэтому практически все запчасти на МТЗ-82 доступны рядовому потребителю. Их можно приобрести как в магазинах запчастей, так и на вторичном рынке. Это касается переднего моста МТЗ-82, запчасти для которого продаются как в виде отдельных деталей, так и в виде конкретных узлов, среди которых весь мост, собранный на заводе. Например, мосты выпускались как под ГУР, так и под ГОР.

На сегодняшний день наиболее востребованы передние мосты с колесными болтами на 8 болтах с гидроусилителем, они применяются на самых разных моделях семейства МТЗ-82. Такая конструкция более современная, надежная и практичная. Мосты, адаптированные под гидрообъемную регулировку (HORU), относятся к последним инновациям.

В настоящее время такие узлы ставятся на машины как непосредственно производителями, так и самими владельцами тракторов. Кроме того, производитель начал выпускать комплекты запчастей, с помощью которых можно переделать ранее изготовленные ПВМ под ГУР на новые комплектующие под ХОРО. Все узлы ПВМ МТЗ82 можно приобрести в качестве запчастей.

Необходимо знать, что некоторые детали нецелесообразно покупать отдельно. Важно приобрести их в комплекте. Так, при выходе из строя одной шестерни главной передачи придется менять пару полностью. Замена одной приводит к быстрому выходу из строя обеих шестерен.

Сегодня переустановить ПВМ для МТЗ-82 на машину МТЗ-80 можно своими силами. Для этого достаточно купить соответствующий комплект узлов: ПВМ МТЗ-82, карданный узел, распределительную коробку вместе с шестерней и вал редуктора.

Мост передний в сборе МТЗ-80,МТЗ-82.(Беларусь) — продам на www.bizator.com

Объявления
объявления Товары
товары и услуги Компании 2 3

компаний в каталоге
Поиск

Бизатор / Объявления / сельское хозяйство / сельскохозяйственная техника / тракторы, запчасти

Тип объявления: продажаОпубликовано: 16.04.2016

:

Цена:	1 400 $
Продавец:	Елена Геннадьевна
Телефоны	0976273407 Show phone Write a message
Address:	Ukraine, Volyns’ka Oblast’, Kovel

Axle Assembly on tractor MTZ-80, MTZ-82 ,МТЗ-1221. Все в комплекте: подвесной, раздатки, 2 карданных вала, 2 шестерни все вместе. Мосты из Беларуси, в наличии. Отправка Новой Почтой (2-3 дня), оплата наложенным платежом. Под гур -1400$, под носик-1650$.

Ось (балка) МТЗ-1221 — 1300$ (чулок круглый,чулок квадратный).
Также Вам может понадобиться приобрести: пальцы, тяга, СА, дозатор, диски-колеса (50$).

Send to yourself/friendPrint versionComplain

• spam[?]
• wrong category[?]
• obsolete advert[?]
• laws violation[?]
• other[?]

Add to favorites

Что такое файл cookie?

Файл cookie — это небольшой текстовый файл, который сохраняется на вашем компьютере/мобильном устройстве, когда вы посещаете веб-сайт. Этот текстовый файл может хранить информацию, которая может быть прочитана веб-сайтом, если вы посетите его позже. Некоторые файлы cookie необходимы для правильной работы веб-сайта. Другие файлы cookie полезны для посетителя. Файлы cookie означают, что вам не нужно вводить одну и ту же информацию каждый раз при повторном посещении веб-сайта.

Почему мы используем файлы cookie?

Мы используем файлы cookie, чтобы обеспечить вам оптимальный доступ к нашему веб-сайту. Используя файлы cookie, мы можем гарантировать, что одна и та же информация не будет отображаться каждый раз при повторном посещении веб-сайта. Файлы cookie также могут помочь оптимизировать работу веб-сайта. Они облегчают просмотр нашего веб-сайта.

Для защиты ваших персональных данных и предотвращения потери информации или противоправных действий применяются соответствующие организационные и технические меры.

Почему мы используем файлы cookie сторонних поставщиков?

Мы используем файлы cookie сторонних поставщиков, чтобы иметь возможность оценивать статистическую информацию в коллективных формах с помощью аналитических инструментов, таких как Google Analytics.
