Как отрегулировать карбюратор автомобиля ВАЗ-2110

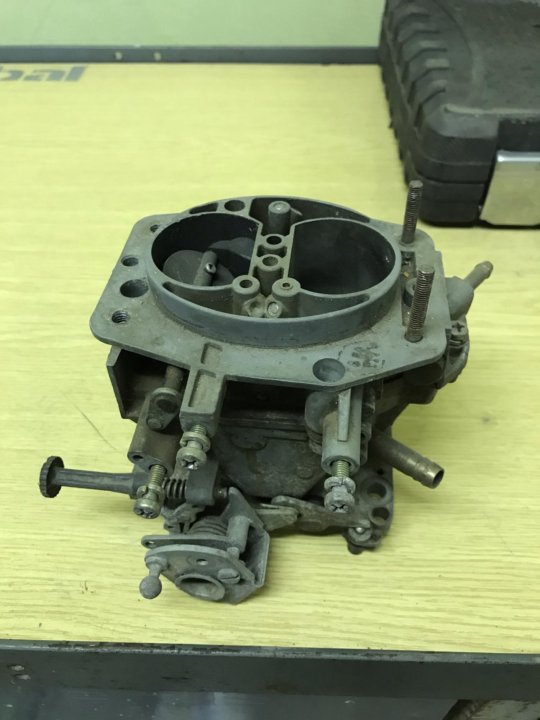

На двигателе ВАЗ-2110 устанавливается карбюратор «Солекс» мод. 21083-1107010-31 – эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины)

Привод дроссельных заслонок – механический, тросовый.

Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.

Регулировка привода карбюратора

Выполняем при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок

При полностью отпущенной педали «газа» трос привода не должен быть натянут

Регулировка уровня топлива в поплавковой камере

Выполняем при замене игольчатого клапана, поплавка и других неисправностях. Снимаем крышку карбюратора (смотрим статью – «Разборка карбюратора»).

Удерживая крышку карбюратора горизонтально поплавками вверх, проверяем зазор между поплавками и прокладкой крышки, который должен составлять 1±0,25 мм и быть одинаковым для обоих поплавков.

Зазор регулируется подгибанием язычка и/или рычагов поплавков. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин

При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.

Регулировка пускового устройства

Полуавтоматическое пусковое устройство снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка «подсос»).

Основа устройства – плоская спиральная биметаллическая пружина.

При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении.

После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства.

Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом.

По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку.

Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

Схема полуавтоматического пускового устройства

Проверяем правильность установки биметаллической пружины (метки на корпусе пускового устройства, корпусе биметаллической пружины и корпусе жидкостной камеры должны совпадать).

При несовпадении меток ослабляем болт крепления корпуса жидкостной камеры и, при необходимости, три винта крепления корпуса биметаллической пружины.

Совмещаем метки, после чего затягиваем болт и винты.

При пуске холодного двигателя (при температуре ниже +5°С) воздушная заслонка должна быть полностью закрыта, после начала работы двигателя – приоткрыта на пусковой зазор «А», равный 2,5±0,2 мм. После его прогрева до 75-80°С — полностью открыта.

Если зазор «А» отличается от указанного, отрегулируйте его вращением винта 10 (смотрим схему) после снятия стопора.

После окончания регулировки установите стопор на место.

Если при полностью прогретом двигателе заслонка частично прикрыта, замените пусковое устройство целиком.

Через 15-20 с после пуска холодного двигателя частота вращения коленчатого вала должна составлять 2400±200 мин -1.

Если это не так, отрегулируйте пусковой зазор «В» (схема вверху) у дроссельной заслонки первой камеры.

Регулировку производим на снятом карбюраторе (см. Разборка карбюратора со снятием его с двигателя).

Закрываем дроссельную заслонку первой камеры и отверткой поворачиваем винт 14 рычага упора 13 против часовой стрелки. При этом его упор должен встать на наименьшую по радиусу ступень кулачка 9.

Ослабляем гайку винта 14 и, поворачивая его, регулируем зазор «В», который должен быть в пределах 1,1±0,05 мм.

Затягиваем гайку винта 14 и, установив на место карбюратор, проверяем частоту вращения коленчатого вала после пуска двигателя, как это описано выше.

Регулировка системы холостого хода

Выполняется при техническом обслуживании или нарушениях в работе двигателя с использованием газоанализатора.

Регулировку выполняем на прогретом двигателе.

На заводе двигатель регулируют при минимальной частоте вращения коленчатого вала 800±50 мин -1 до величины содержания оксида углерода (СО) 0,7-1,3% (содержание СН при этом находится в допустимых пределах при условии исправной работы системы зажигания), после чего напрессовывают на головку винта ограничительную пластмассовую втулку.

Если поворотом втулки не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества смеси устанавливаем требуемую частоту вращения коленчатого вала (для наглядности корпус воздушного фильтра снят), …

. ..а винтом качества смеси – содержание в отработавших газах оксида углерода

При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали – не глохнуть.

При повороте винта количества смеси по часовой стрелке частота вращения коленчатого вала увеличивается.

При повороте винта качества смеси по часовой стрелке содержание СО в отработавших газах уменьшается.

Проверка блока ЭПХХ и проверка электромагнитного клапана рассмотрена в статье — «Проверка блока и клапана ЭПХХ».

Устройство и настройка карбюратора ВАЗ 2110

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108.

 Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и  21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35  имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

  • Система холостого хода объединенная с переходной системой первой камеры;
  • Переходная система второй камеры;
  • Две главные дозирующие системы – первичной и вторичной камер;
  • Экономайзер мощностных режимов;
  • Эконостат;
  • Ускорительный насос;
  • Полуавтоматическое пусковое устройство;
  • Система отвода картерных газов за дроссельную заслонку;
  • Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры,  и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

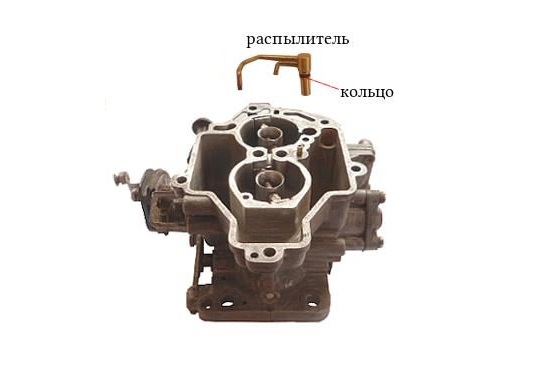

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и  21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

  • Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

  • Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

  • Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9).  Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

  • Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход,  двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

Регулировка карбюратора ваз 2110 с автоподсосом видео – АвтоТоп

Карбюратор ВАЗ 2110 нуждается в специальной регулировке, от которой напрямую зависит функциональность транспортных комплектующих. Обязательное требование — успешная регулировка карбюратора, а при необходимости — правильно проведённый ремонт. В каждом случае автомобилист должен выполнять чёткую инструкцию, благодаря которой существенно упрощается проведение запланированных мероприятий.

Особенности регулировочных работ

Как должна проводиться регулировка карбюратора ВАЗ 2110 с автоподсосом?

  1. На педаль газа нужно надавить. В этом случае заслонки будут открытыми. Если же педаль будет отпущена, заслонки должны быть закрытыми.
  2. Если открытие заслонок нарушается, появляется возможность для успешного устранения проблемы. Рекомендуется отвернуть или завернуть регулировочные гайки переднего наконечника троса автомобильного привода. От положения гаек зависит состояние дроссельных заслонок.
  3. Самое важное требование — не допустить натянутого положения троса провода, когда педаль газа находится в отпущенном состоянии.

Другая настройка также оказывается поистине востребованной. Какие дополнительные возможности для регулировки существуют и как предотвратить нарушение функционирования карбюратора у ВАЗ 2110?

Регулировка топливного уровня в поплавковом отсеке

  1. Крышку карбюратора следует удерживать с учётом того, что поплавки должны смотреть горизонтально вверх. Основной задачей является проверка зазора, который образуется между поплавками и прокладками карбюраторной крышки. Оптимальный зазор составляет 1 миллиметр, но при этом разрешаются отклонения в большую или меньшую сторону в пределах 0,25 миллиметров.
  2. Для регулировки зазора используют язычок, а также рычаги поплавков. Их необходимо подгибать для изменения зазора.
  3. Внимания заслуживает поверхность язычка, которую нужно располагать перпендикулярно, относительно игольчатого клапана. Кроме этого, не рекомендуются даже малейшие повреждения. По данной причине внимание нужно обращать на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого своего появления.
  4. Установка карбюраторной крышки на её первоначальное место — важная процедура. По данной причине нужно убедиться в том, что поплавки не прикасаются к внутренним стенкам камеры. Если потребуется, нужно слегка подогнуть рычаги.

Регулировка пускателя карбюратора

Ещё одна важная задача — отрегулировать пусковое устройство, под влиянием которого будет успешно функционировать карбюратор. Какие задачи нужно выполнить?

  1. Правильность установки биметаллической пружины следует проверить в обязательном порядке. Правильное расположение свидетельствует о том, что все метки на трёх корпусах будут совпадать друг с другом: пусковое устройство, соответственно, биметаллическая пружина, а также жидкостная камера. Если метки не совпадают, пусковое устройство нуждается в регулировке. Для этого требуется выполнить несколько важных шагов, каждый из которых обещает приближать к поставленной цели.
  2. Прежде всего, рекомендуется ослабление крепления жидкостного отсека. При необходимости нужно ослабить 3 винта, удерживающих биметаллическую пружину. После совмещения меток можно затянуть болты.
  3. При запуске охлаждённого движка рекомендуется закрыть полностью воздушную заслонку. В начале работы агрегата положение воздушной заслонки должно быть приоткрытым (идеальный показатель — 2,5 миллиметра, но допускается отклонение в 0,2 мм в большую или меньшую сторону).
  4. Если мотор прогрелся на 75–80 градусов, воздушная заслонка откроется полностью. Если зазор отличается от указанного 2,5 мм, необходимо сняв стопор, повернуть винт и выполнить правильную регулировку.
  5. Только после успешно проведённой настройки можно вернуть стопор на его правильное месторасположение.
  6. Если мотор ВАЗ 2110 полностью прогрет, но заслонка открывается только частично, требуется обязательная замена пускового устройства.
  7. Пусковой зазор в дроссельной заслонке у 1-ой камеры нужно отрегулировать повторно, если через 20 секунд после заведения двигателя, коленчатый вал не набирает скорость в 2400 оборотов (отклонение может достигать 200, с учётом состояния машины). Только если коленчатый вал правильно работает, можно считать, что работа над карбюратором завершена и он уже настроенный.

Регулируем холостой ход

Для правильных поездок на автомобиле и исключения потенциальных неприятностей, связанных с холостыми оборотами, рекомендуется знать, как отрегулировать карбюратор на ВАЗ 2110 с учётом предстоящего взаимодействия с этой системой. Регулировочные мероприятия в этом случае выполняются только на хорошо прогретом двигателе.

  1. Самая простая задача — повернуть втулку. Однако это действие не всегда позволяет успешно восстановить заводские характеристики, поэтому может потребоваться выворачивание винта с поломкой втулки. Затем можно повернуть винт и определить объём смеси для нужной частоты вращения коленвала.
  2. При нажатии на педаль газа мотор ВАЗ 2110 должен успешно увеличивать частоту вращения работающего коленчатого вала. В то же время, если педаль газа отпускается, мотор не должен глохнуть. Этот аспект нужно учитывать, занимаясь настройкой карбюратора ВАЗ 2110 с автоподсосом, ведь устройство регулировку полноценную требует с обязательным учётом многочисленных аспектов. Если двигатель глохнет, требуется дальнейшая настройка или ремонт.
  3. В каждом случае поворот винта приводит к увеличению частоты вращения коленчатого вала по часовой стрелке. Одновременно с этим уровень CO в отработавших газах должен снижаться.

Зная, как настроить карбюратор на ВАЗ 2110, появляется возможность для успешного проведения профилактических работ и предотвращения потенциальных неисправностей.

Особенности проведения ремонта

Как проводить ремонт карбюратора ВАЗ 2110? Прежде всего, нужно провести разбор карбюратора и убедиться в отсутствии гаек и других посторонних предметов, способных упасть в карбюратор, а затем — в цилиндр и привести к капитальному ремонту мотора. Только после успешно проведённой разборки и проверки можно вернуться к карбюратору.

  1. Электромагнитный клапан нужно вывернуть. С него рекомендуется снять жиклёр холостого хода, а затем — прочистить его и проверить на работоспособность.
  2. Следующий обязательный этап — чистка крышки с проверкой зазора холодного пуска и целостного состояния диафрагмы холодного пуска.
  3. Поплавок, устанавливаемый на карбюратор, должен обладать идеальной геометрией и быть целостным.
  4. Одна из самых распространённых неисправностей карбюратора ВАЗ 2110 — залипание игольчатого клапана. Для устранения неисправности нужно установить возвратную скобу, взятую из «классической» иглы или созданную из пружинки обычной шариковой ручки. Заворачивать электромагнитный клапан нужно с оптимальной аккуратностью, так как в противном случае резьба будет подпорчена в крышке.
  5. Следующий этап — корпус карбюратора. Гайки крепления должны быть тщательно затянуты к впускному коллектору.
  6. Насос-ускоритель нужно проверить на полноценную работу. С самых первых секунд открытия дроссельной заслонки должны виднеться бензиновые струйки из распылителей. Если струйки появляются не сразу, разгон автомобиля не будет быстрым. Для устранения дефекта нужно заняться рычагом, эксцентриком привода ускорителя и его диафрагмой. Нужно убедиться в чистом состоянии распылителя. Если же проблема заключается в диафрагме, устройство будет приводить к перерасходу топлива, нарушению работы мотора.

Самостоятельная работа на ВАЗ возможна, но в то же время полностью разбирать карбюратор не следует. В противном случае могут быть непредвиденные обстоятельства. Если самостоятельно снять автомобильный карбюратор и полностью разобрать его, последствия могут быть крайне опасными. Карбюратор с коллектора снимают только для замены прокладок.

В большинстве случаев ремонт карбюратора нужно доверять опытным специалистам, которые знают, как нужно всё выполнить. При самостоятельных действиях желательно ограничиться диагностикой, настройкой карбюратора и проверкой на неисправности, самым простым ремонтом.

Если статья оказалась полезной, напишите нам.

1. Давно пилила мне мозг эта штуковина, после установки всяких заводских и экспортных приблуд — стал как-то очень резать глаз подсос, который был автоматизирован на машинах для экспорта)
В принципе, ручное управление никогда не напрягало, да и ценники на карбы с автоподсосом совсем казались неинтересными, но вот после появления короткого крыла — появилось желание сделать две карбовые машины как можно более разными.
Нашелся в деревенском магазе карбюратор 21083-31 за адекватные $, судя по пыли на витрине, он лежал не один год.

Теперь инсталляция ждёт своего часа.

2. Немного инфы О КАРБЮРАТОРАХ «Solex» для экспорта и проч.
Устанавливали на конвейере следующие варианты:
21083-110701031
«31»я модификация — устанавливалась на карбовые 2110 и карбовые самара2 (2114,2115)

21083-110701035
-«35″я модификация- 2108,09,099 -для экспорта, отличалась . от 31ого карба 2х ступенчатым положением воздушной заслонки — в остальном тот же 31й вариант

21083-110701062
— «62»ая модификация для экспорта, для машин именно с катализатором!
Применялся с системой Axtec. Карбюратор с электронным управлением, а на панели выводился Check Engine

21083-110701061
-«61″я модификация — тоже, что и предыдущий 62ой, только этот использовался с более древне по годам выпуска системой снижения токсичности Olson dinol, со встроенным мпсз, вот, кстати, живой пример системы
Принципиально отличие этого карба — иное подключений клапанов приготовления смеси.

Еще был редкий вариант исполнения:
2114–1107010-31 — Тот же, что и для 2110, отличие одно — На автомобилях, имеющих датчик расхода топлива, устанавливается карбюратор 2114–1107010-31, отличающийся от карбюратора базовой комплектации отсутствием патрубка слива топлива.

Вот такие варианты самых «навороченных» карбов для переднеприводников ВАЗа были в природе.

3. Устройство автоматического подсоса
Все эти карбы, по сути, тот же обычный карб, только с доп устр-вами, так что настройки и ремонт практически все тоже самое. Единственное, у всех у них (31,35,62,61 мод.) появилось пару патрубков для прогрева тосолом двигателя

Точнее, устройство пуска двигателя полуавтоматическое), т.к. для снижения оборотов двигателя во время прогрева, необходимо нажать на педаль газа, чтобы «полуавтоматический подсос» «убрался» на одну из 5 ступеней, который заложены конструктивно во всех карбах с такой системой (см.фото)

4. Пару советов и мифов
Миф о том, что если залить свечи машины с автоподсосом, то невозможно их продуть, как на обычном авто, убиранием подсоса — БРЕД)
На обычном карбюраторе эта процедура заключается в утапливании кнопки «подсоса» и полном нажатии на педаль управления дроссельными заслонками. На карбюраторе с автоматической пусковой системой водитель не может произвольно открыть или закрыть воздушную заслонку. Поэтому для обеспечения такой продувки на карбюраторах модификации «31» «35», «62», «61» предусмотрен дополнительный рычажный механизм, встроенный в механизм пусковой системы. Так что смело нажимаем педаль и продуваем

Самое ценное в системе пуска — биметаллическая пружина, убить её крайне невозможно, но при сборке жидкостной камеры — надо совмещать метки на корпусе:

5. Про экологичные 35е и 62,61е модификации.
в 2х словах
35й и 61,62е Сконструированы для соответстия эко нормам стран экспорта. 35й только без 2 кллапанов управлением смеси, а 61, 62й, как говорилось выше, для систем с катализатором. 61,62й карб работает на более богатой смеси имеет 2 электроклапана управлением качеством смеси, у таких машин выше расход и спад мощности -2 л.с.

Кому интересно более подробно — инфа ниже:

Отличие 31-го от 35/61/62ых:
На карбюраторах с автоматическим пусковым устройством модификации «31» вместо более сложного вышеописанного «двухступенчатого» механизма, с двумя фиксированными положениями управления воздушной заслонкой после пуска, используется более простой механизм, с одним фиксированным положением, как это имеет место на всех карбюраторах 2108 базовых моделей с ручным управлением.

Существуют также варианты карбюраторов 21083 модификаций «31» и «35» оборудованные автоматическим пусковым устройством, и не имеющие системы электронного управления составом смеси. На автомобилях с такими карбюраторами нейтрализатор отработавших газов отсутствует.

Про ступени открытия Воздушных заслонок (отличие одно и 2хступенчатых):

Имея в своей основе тот же принцип действия, что и на карбюраторах базовых моделей 2108, диафрагменный механизм приоткрытия воздушной заслонки после запуска двигателя на карбюраторах 21083 с автоматической пусковой системой имеет значительные конструктивные отличия. В первую очередь это определяется наличием в механизме двух фиксированных положений (на 2,0 — 2,5 и 5,5 — 6,0 мм) приоткрытия воздушной заслонки вместо одного (около 3 мм) на других моделях карбюраторов 2108.

Механизм двухступенчатого приоткрытия воздушной заслонки на карбюраторах 2108 модификаций «35» «62» имеет вакуумную камеру с диафрагмой и закрепленной на ней гайкой штоком. Разрежение в вакуумную камеру по каналу подается из задроссельного пространства карбюратора через входное отверстие и далее по системе каналов в корпусе карбюратора через отверстие во фланце крепления корпуса пускового устройства. Под крышкой вакуумной камеры имеется возвратная пружина, перемещающая шток при отсутствии разрежения вправо.

Про блокировку 2й камеры карба при прогреве:

Как видим, в механизме блокировки дроссельной заслонки вторичной камеры имеются достаточно много поворотных рычагов, находящихся в крайне неблагоприятных с точки зрения возможного загрязнения условиях. Поэтому в последнее время стали появляться партии карбюраторов, где рычаг блокировки открытия дроссельной заслонки вторичной камеры попросту отсутствует, а на защелке установлена дополнительная пружина, принудительно опускающая усик рычага, вводя его в зацепление с выступом на рычаге оси дроссельной заслонки первичной камеры независимо от температурного состояния двигателя. Таким образом, на этих карбюраторах механизм блокировки открытия дроссельной заслонки вторичной камеры на непрогретом двигателе попросту исключен

Нашел картинку из мануала. Салон изображен с рулем 2114

Общие сведения

Карбюратор ВАЗ 2110 представляет из себя устройство для приготовления топливо-воздушной смеси и его дозировки для последующей подачи в двигатель внутреннего сгорания.

1 – ускорительный насос;
2 – экономайзер мощностных режимов;
3 – электромагнитный клапан ЭПХХ;
4 – крышка карбюратора;
5 – диафрагменный механизм пускового устройства;
6 – датчик-винт регулировки количества смеси;
7 – провод датчика-винта;
8 – штуцер отбора разрежения для вакуум-корректора;
9 – блок подогрева;
10 – штуцер шланга вентиляции картера;
11 – сектор привода дроссельных заслонок;
12 – нагревательный элемент пускового устройства;
13 – воздушная заслонка;
14 – штуцер подачи топлива;
15 – патрубок обратного слива топлива;
16 – пробка топливного фильтра;
17 – корпус карбюратора;
18 – винт начальной регулировки положения дроссельной заслонки второй камеры;
А – метки на пусковом устройстве

Полную разборку и чистку карбюратора требуется выполнять периодически, каждые 20-30 тысяч км. Не рекомендуется отворачивать без необходимости винты крепления воздушной и дроссельной заслонок, так как это может привести к их заеданию и смещению, нарушив нормальную работу карбюратора.

Инструкция по разборке и ремонту

  1. Выверните электромагнитный клапан, показанный на рисунке.
  2. Извлеките топливный жиклер холостого хода и осмотрите его. На стенках и отверстиях жиклера не должны быть деформаций. В случае чрезмерных повреждений замените его аналогичным согласно маркировке.
  3. На корпусе клапана имеется держатель резинового уплотнительного кольца. Снимите его вместе с кольцом. Если кольцо порвано или потрескалось, то необходимо заменить его в сборе с держателем.
  4. Отверните четыре винта крепления крышки карбюратора. Они расположены глубоко в колодцах, поэтому будьте внимательны, чтобы не слизать головку болтов.
  5. Приподнимите немного крышку и отсоедините верхний конец тяги отрывания дроссельной заслонки.
  6. Снимите крышку и переверните ее поплавками вверх. Не забудьте про болты крышки карбюратора, не растеряйте их.
  7. Проверьте топливный клапан на герметичность. Как проверить: закройте отверстие патрубка обратного слива, прижмите наконечник сжатой резиновой груши к отверстию штуцера подвода. Как только отпустите, засеките время, в течение которого будет сохраняться деформация. Если время менее 30 секунд — замените клапан.
  8. Вытолкните ось поплавков при помощи плоской отвертки.
  9. Затем аккуратно выньте ось и снимите с нее поплавки.
  10. На крышке карбюратора расположена прокладка. Снимите ее. При сборке установите новую прокладку. Деформации старой прокладки могут говорить о состоянии плоскости крышки карбюратора.
  11. Далее выверните топливный клапан.
  12. Снимите с топливного клапана уплотнительное кольцо.
  13. Оцените поперечный люфт иглы топливного клапана. Он не должен быть большим. Проверьте насколько легко утапливается демпфирующий шарик в гнездо иглы и как он возвращаться в исходное положение возвратной пружиной. Замените клапан в сборе в случае необходимости.
  14. Теперь снимите стопорную шайбу.
  15. Отсоедините тягу от рычага воздушной заслонки.
  16. Ослабьте затяжку винта «1», отверните полностью винт «2» для того, чтобы получить доступ к одному из винтов крепления пускового устройства.
  17. И, для того чтобы окончательно подобраться к винту, поверните нагревательный элемент против часовой стрелки на максимально возможный угол.
  18. Теперь можно отвернуть этот винт и два оставшихся.
  19. Аккуратно снимите пусковое устройство, чтобы не повредить картонную уплотнительную прокладку или используйте при сборке новую.
  20. Окончательно отверните винт крепления нагревательного элемента.
  21. Для снятия винта без шлица(защита от неквалифицированного вмешательства) немного перекосите пластину крепления нагревательного элемента так, чтобы пассатижами с тонкими губками можно было его ухватить и вывернуть.
  22. Теперь можно снять нагревательный элемент вместе с биметаллической пружиной. Будьте осторожны с пружиной, ее деформация приведет к отказу пускового устройства.
  23. Далее отверните стяжной болт.
  24. Затем стараясь не повредить резиновое уплотнительное кольцо снимите крышку. Если кольцо имеет повреждения — замените его. Крышка нагревательного элемента и каналы патрубков должны быть чистыми.
  25. Далее необходимо снять пластину крепления нагревательного элемента. Во избежание повреждения не пытайтесь снять биметаллическую пружину с основания.
  26. Проверьте биметаллическую пружину. Если она деформирована — замените нагревательный элемент или пусковое устройство в сборе.
  27. Выньте из корпуса пускового устройства защитный экран. Обратите внимание на паз и выступ, которые необходимо будет совместить при сборке карбюратора.
  28. Отверните четыре винта (показанные стрелками) крышки диафрагменного механизма пускового устройства.
  29. После снимите крышку и расположенную под ней пружину. Осмотрите крышку и пружину. В случае поврежденных деталей, замените их.
  30. Отверните гайку при помощи ключа.
  31. Снимите под ней медную уплотнительную шайбу.
  32. А также наружную чашку диафрагмы.
  33. Диафрагму снимайте вместе с картонной прокладкой. Осмотрите проклудку и диафрагму. Замените их в случае повреждения(в сборе).
  34. Снимите внутреннюю шайбу (чашку диафрагмы).
  35. На переходной втулке канала системы Х.Х. имеется резиновое уплотнительное кольцо. Снимите его. Если оно повреждено — замените.
  36. Выверните пробку топливного фильтра(показано на фото) вместе с фильтром и уплотнительным кольцом.
  37. Сняв фильтр с пробки, осмотрите его. Если он порван или сильно загрязнен — замените на новый.
  38. Аккуратно подденьте отверткой распылители ускорительного насоса и выдвиньте блок распылителей из гнезда корпуса.
  39. Затем выньте блок распылителей из корпуса карбюратора.
  40. Снимите и проверьте уплотнительное кольцо, замените в случае его повреждения.
  41. Для проверки блока распылителей ускорительного насоса потрясите его, при этом шарик обратного клапана должен со щелчками перемещаться. Блок имеет собственную маркировку.
  42. Чтобы снять крышку ускорительного насоса отверните четыре винта.
  43. Снимите крышку.
  44. Проведите дефектовку крышки ускорительного насоса и рычага.
  45. Снимите диафрагму вместе с пружиной. Замените их при повреждении.
  46. Проведите дефектовку диафрагмы ускорительного насоса.
  47. Проверьте жесткость демпфирующей пружины диафрагмы. Сожмите толкатель диафрагмы вместе с возвратной пружиной. Толкатель должен начать перемещаться в чашке только после полного сжатия возвратной пружины до соприкосновения витков. В ином случае замените ее в сборе.
  48. Приступим к дефектовке экономайзера мощностных режимов. Для этого отверните три винта крепления его крышки.
  49. Снимите ее вместе с пружиной и диафрагмой. Осмотрите крышку и замените в случае необходимости. Тоже самое проделайте с пружиной.
  50. Осмотрите диафрагму. Если имеются разрывы или расслоения — замените ее. Центральная чашка должна быть надежно закреплена завальцовкой.
  51. Измерьте общую длину толкателя и опорной головки — она должна быть не менее 6,0 мм. П противном случае замените диафрагму в сборе.
  52. Выверните регулировочный винт качества (состава) смеси. Если там установлена заглушка, то выверните ее штопором или самонарезающим винтом.
  53. Снимите с регулировочного винта уплотнительное кольцо. Оно может остаться в корпусе — воспользуйтесь шилом чтобы аккуратно вытащить его.
  54. Осмотрите винт. На нем не должно быть повреждений. В противном случае замените его. Также проверьте и кольцо.
  55. Выверните две эмульсионные трубки, конструктивно объединенные с главными воздушными жиклерами.
  56. Выньте из карбюратора эмульсионные трубки. При обратной сборке учитывайте маркировку воздушных жиклеров.
  57. Выверните главные топливные жиклеры, установленные на дне колодцев эмульсионных трубок.
  58. Чтобы их вытащить — переверните корпус карбюратора и потрясите его. Они также имеют маркировку, которую нужно учитывать при обратной сборке.
  59. Если не удалось их вытряхнуть, воспользуйтесь палочкой.
  60. Отверните винт, которым прикреплен провод.
  61. Аккуратно снимите провод, отжав лапки его наконечника, зафиксированного на хвостовике датчика-винта регулировки количества смеси.
  62. Теперь выверните датчик-винт из корпуса карбюратора.
  63. Снимите с него поджимную пружину.
  64. Отверните винт крепления блока подогрева и снимите блок.
  65. Произведите мойку всех снятых деталей неэтилированным бензином, керосином или дизельным топливом. Для удаления труднорастворимых лаковых отложений воспользуйтесь растворителями. После мойки продуйте детали сжатым воздухом. Не вытирайте детали ветошью — это приведет к попаданию ворсинок и отказу карбюратора.
  66. Проверьте поплавки. Они не должны иметь повреждений и люфтов в местах крепления на рычагах кронштейна. Сам кронштейн не должен быть деформирован, что определяют по следам касания о стенку камеры на поплавках. При сборке крышки карбюратора можно проверить установку поплавков по шаблону.
  67. Проверьте электромагнитный клапан. Для проверки электромагнитного клапана установите на него топливный жиклер холостого хода и подключите согласно приведенной схеме. В момент подключения игла клапана должна со щелчком втянуться в корпус, а при отключении – вернуться в исходное положение. Замените клапан, если этого не происходит.
  68. Измерьте зазор между привалочной поверхностью крышки, приложив линейку или хвостовик штангенциркуля. Зазор должен быть не более 0,02 мм. Можно отрихтовать поверхность легкими ударами молотка через медную оправку.
  69. Тоже самое проделайте с привалочной поверхностью корпуса карбюратора. Зазор также должен быть не более 0,02 мм.
  70. Проверьте герметичность клапана экономайзера, прижав к отверстию клапана наконечник сжатой резиновой груши. В течение 30 секунд груша должна сохранять деформацию. Если это не так, замение клапан. Старый при этом выпрессовывается и устанавливается новый.
  71. В крышке карбюратора продуйте каналы и отверстия жиклеров в крышке карбюратора сжатым воздухом.
  72. Также продуйте отверстие под блок распылителей ускорительного насоса.
  73. Продуйте колодцы эмульсионных трубок.
  74. Продуйте жиклер ускорительного насоса.
  75. Продуйте отверстие под регулировочный винт состава смеси.
  76. Продуйте топливный жиклер экономайзера мощностных режимов.
  77. Продуйте соединительную втулку его вакуумного канала.
  78. Продуйте входное отверстие топливного канала ускорительного насоса.
  79. Продуйте штуцера шланга вентиляции картера.
  80. Продуйте штуцера отбора разрежения для вакуумного корректора распределителя зажигания.
  81. Если не удается прочистить воздухом отверстия жиклеров, воспользуйтесь леской или заостренной спичкой.
  82. Если необходимо, прочистите отверстия корпуса блока и распылителей тонкой медной проволокой.

Особенности сборки карбюратора

Следуйте следующим рекомендациям для правильной сборки и качественной работы собранного узла.

Регулировка карбюратора ВАЗ 2110, 2111, 2112 (десятка)

1. Снимите воздушный фильтр (смотрите тут).

2. Отсоедините провод от электромагнитного клапана (смотрите тут).

3. Отсоедините шланги подачи и слива топлива (смотрите тут).

4. Отсоедините шланги от нагревательного элемента пускового устройства (смотрите тут).



5. Отверните пять винтов крепления крышки карбюратора. 6. Приподнимите крышку карбюратора и отсоедините верхний конец тяги приоткрытия дроссельной заслонки первой камеры. 2. Снимите крышку карбюратора.
2. Переверните крышку и установите ее горизонтально (поплавками вверх). Не потеряйте легко выпадающие винты крепления крышки. Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки, должны быть одинаковы у обоих поплавков (1–1,5) мм. 9. При этом на повернутой вертикально крышке (язычок кронштейна поплавков касается демпфирующего шарика запорной иглы топливного клапана, не утапливая его) линии разъемов пресс-формы на поплавках должны быть примерно параллельны поверхности крышки. 10. Если линии от разъемов пресс-формы непараллельны поверхности крышки, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и…

11. …язычка, упирающегося в хвостовик иглы топливного клапана. Более точно отрегулировать уровень топлива и положение поплавков можно с помощью шаблона (смотрите тут).

Регулировка и ремонт карбюратора на ВАЗ-2110

Опубликовано:

22.11.2016

Карбюратор ВАЗ 2110 нуждается в специальной регулировке, от которой напрямую зависит функциональность транспортных комплектующих. Обязательное требование — успешная регулировка карбюратора, а при необходимости — правильно проведённый ремонт. В каждом случае автомобилист должен выполнять чёткую инструкцию, благодаря которой существенно упрощается проведение запланированных мероприятий.

Особенности регулировочных работ

Владельцы ВАЗ-2110 часто задаются вопросом регулировки карбюратора и устранения неполадок с ним

Как должна проводиться регулировка карбюратора ВАЗ 2110 с автоподсосом?

  1. На педаль газа нужно надавить. В этом случае заслонки будут открытыми. Если же педаль будет отпущена, заслонки должны быть закрытыми.
  2. Если открытие заслонок нарушается, появляется возможность для успешного устранения проблемы. Рекомендуется отвернуть или завернуть регулировочные гайки переднего наконечника троса автомобильного привода. От положения гаек зависит состояние дроссельных заслонок.
  3. Самое важное требование — не допустить натянутого положения троса провода, когда педаль газа находится в отпущенном состоянии.

Другая настройка также оказывается поистине востребованной. Какие дополнительные возможности для регулировки существуют и как предотвратить нарушение функционирования карбюратора у ВАЗ 2110?

Регулировка топливного уровня в поплавковом отсеке

  1. Крышку карбюратора следует удерживать с учётом того, что поплавки должны смотреть горизонтально вверх. Основной задачей является проверка зазора, который образуется между поплавками и прокладками карбюраторной крышки. Оптимальный зазор составляет 1 миллиметр, но при этом разрешаются отклонения в большую или меньшую сторону в пределах 0,25 миллиметров.
  2. Для регулировки зазора используют язычок, а также рычаги поплавков. Их необходимо подгибать для изменения зазора.
  3. Внимания заслуживает поверхность язычка, которую нужно располагать перпендикулярно, относительно игольчатого клапана. Кроме этого, не рекомендуются даже малейшие повреждения. По данной причине внимание нужно обращать на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого своего появления.
  4. Установка карбюраторной крышки на её первоначальное место — важная процедура. По данной причине нужно убедиться в том, что поплавки не прикасаются к внутренним стенкам камеры. Если потребуется, нужно слегка подогнуть рычаги.

Регулировка пускателя карбюратора

Ещё одна важная задача — отрегулировать пусковое устройство, под влиянием которого будет успешно функционировать карбюратор. Какие задачи нужно выполнить?

  1. Правильность установки биметаллической пружины следует проверить в обязательном порядке. Правильное расположение свидетельствует о том, что все метки на трёх корпусах будут совпадать друг с другом: пусковое устройство, соответственно, биметаллическая пружина, а также жидкостная камера. Если метки не совпадают, пусковое устройство нуждается в регулировке. Для этого требуется выполнить несколько важных шагов, каждый из которых обещает приближать к поставленной цели.
  2. Прежде всего, рекомендуется ослабление крепления жидкостного отсека. При необходимости нужно ослабить 3 винта, удерживающих биметаллическую пружину. После совмещения меток можно затянуть болты.
  3. При запуске охлаждённого движка рекомендуется закрыть полностью воздушную заслонку. В начале работы агрегата положение воздушной заслонки должно быть приоткрытым (идеальный показатель — 2,5 миллиметра, но допускается отклонение в 0,2 мм в большую или меньшую сторону).
  4. Если мотор прогрелся на 75–80 градусов, воздушная заслонка откроется полностью. Если зазор отличается от указанного 2,5 мм, необходимо сняв стопор, повернуть винт и выполнить правильную регулировку.
  5. Только после успешно проведённой настройки можно вернуть стопор на его правильное месторасположение.
  6. Если мотор ВАЗ 2110 полностью прогрет, но заслонка открывается только частично, требуется обязательная замена пускового устройства.
  7. Пусковой зазор в дроссельной заслонке у 1-ой камеры нужно отрегулировать повторно, если через 20 секунд после заведения двигателя, коленчатый вал не набирает скорость в 2400 оборотов (отклонение может достигать 200, с учётом состояния машины). Только если коленчатый вал правильно работает, можно считать, что работа над карбюратором завершена и он уже настроенный.

Регулируем холостой ход

Для правильных поездок на автомобиле и исключения потенциальных неприятностей, связанных с холостыми оборотами, рекомендуется знать, как отрегулировать карбюратор на ВАЗ 2110 с учётом предстоящего взаимодействия с этой системой. Регулировочные мероприятия в этом случае выполняются только на хорошо прогретом двигателе.

  1. Самая простая задача — повернуть втулку. Однако это действие не всегда позволяет успешно восстановить заводские характеристики, поэтому может потребоваться выворачивание винта с поломкой втулки. Затем можно повернуть винт и определить объём смеси для нужной частоты вращения коленвала.
  2. При нажатии на педаль газа мотор ВАЗ 2110 должен успешно увеличивать частоту вращения работающего коленчатого вала. В то же время, если педаль газа отпускается, мотор не должен глохнуть. Этот аспект нужно учитывать, занимаясь настройкой карбюратора ВАЗ 2110 с автоподсосом, ведь устройство регулировку полноценную требует с обязательным учётом многочисленных аспектов. Если двигатель глохнет, требуется дальнейшая настройка или ремонт.
  3. В каждом случае поворот винта приводит к увеличению частоты вращения коленчатого вала по часовой стрелке. Одновременно с этим уровень CO в отработавших газах должен снижаться.

Зная, как настроить карбюратор на ВАЗ 2110, появляется возможность для успешного проведения профилактических работ и предотвращения потенциальных неисправностей.

Особенности проведения ремонта

Как проводить ремонт карбюратора ВАЗ 2110? Прежде всего, нужно провести разбор карбюратора и убедиться в отсутствии гаек и других посторонних предметов, способных упасть в карбюратор, а затем — в цилиндр и привести к капитальному ремонту мотора. Только после успешно проведённой разборки и проверки можно вернуться к карбюратору.

  1. Электромагнитный клапан нужно вывернуть. С него рекомендуется снять жиклёр холостого хода, а затем — прочистить его и проверить на работоспособность.
  2. Следующий обязательный этап — чистка крышки с проверкой зазора холодного пуска и целостного состояния диафрагмы холодного пуска.
  3. Поплавок, устанавливаемый на карбюратор, должен обладать идеальной геометрией и быть целостным.
  4. Одна из самых распространённых неисправностей карбюратора ВАЗ 2110 — залипание игольчатого клапана. Для устранения неисправности нужно установить возвратную скобу, взятую из «классической» иглы или созданную из пружинки обычной шариковой ручки. Заворачивать электромагнитный клапан нужно с оптимальной аккуратностью, так как в противном случае резьба будет подпорчена в крышке.
  5. Следующий этап — корпус карбюратора. Гайки крепления должны быть тщательно затянуты к впускному коллектору.
  6. Насос-ускоритель нужно проверить на полноценную работу. С самых первых секунд открытия дроссельной заслонки должны виднеться бензиновые струйки из распылителей. Если струйки появляются не сразу, разгон автомобиля не будет быстрым. Для устранения дефекта нужно заняться рычагом, эксцентриком привода ускорителя и его диафрагмой. Нужно убедиться в чистом состоянии распылителя. Если же проблема заключается в диафрагме, устройство будет приводить к перерасходу топлива, нарушению работы мотора.

Самостоятельная работа на ВАЗ возможна, но в то же время полностью разбирать карбюратор не следует. В противном случае могут быть непредвиденные обстоятельства. Если самостоятельно снять автомобильный карбюратор и полностью разобрать его, последствия могут быть крайне опасными. Карбюратор с коллектора снимают только для замены прокладок.

В большинстве случаев ремонт карбюратора нужно доверять опытным специалистам, которые знают, как нужно всё выполнить. При самостоятельных действиях желательно ограничиться диагностикой, настройкой карбюратора и проверкой на неисправности, самым простым ремонтом.

Если статья оказалась полезной, напишите нам.

Регулировка карбюратора на ВАЗ 2109 своими руками (видео), список основных неисправностей

Содержание:

  1. Подготовка к настройке
  2. Пошаговая инструкция настройки карбюратора на ВАЗ 2109
  3. Видео регулировки карбюратора

Регулировка карбюратора является достаточно широко распространенной процедурой для автомобилей ВАЗ 2109. Вам следует обратить внимание на характерные признаки того, что данному агрегату требуется настройка.

Из основных признаков отметим:

  • Двигатель глохнет во время движения;
  • Увеличивается расход топлива без объективных на то причин;
  • Мотор не развивает свою полную мощность;
  • Силовой агрегат невозможно завести и пр.

Грамотно выполненная регулировка карбюратора на ВАЗ 2109 позволит вам избежать более сложного и дорогостоящего ремонта. Потому это первоочередная процедура, которую вам стоит выполнить.

Нет искры

Климат нашего региона, а также несовершенство технической части ВАЗ 2109, приводят к тому, что пропадает искра. Из-за этого двигатель завестись не может.

Причин тому может быть несколько:

  • Нарушена функциональность коммутатора;
  • Катушка зажигания сломалась;
  • Датчик Холла работает некорректно;
  • Контакты окислились или на них образовались загрязнения;
  • У высоковольтного провода произошел сбой;
  • Замок зажигания не работает, ему требуется ремонт;
  • На свечах образовался нагар;
  • Угол опережения зажигания на карбюраторе неправильно выставлен.

Заливает свечи

Если вы заметили, что переливает карбюратор на ВАЗ 2109, дело в заливе свечей. Происходит это чаще всего зимой. Страдает от такого недуга как карбюраторный, так и инжекторный двигатель.

Вид залитой свечи

Причины бывают следующими:

  • Для создания рабочей смеси зимой требуется больше усилий, от чего свечи заливает;
  • На новых автомобилях это явление невозможно;
  • Износился силовой агрегат;
  • Свечи или свечные провода оказались низкого качества.

Чтобы избежать залива свечей, рекомендуется поддерживать аккумулятор полностью заряженным, использовать высококачественное масло, а также следить за исправностью стартера. Разумеется, все это обязательно дополните надежными свечами.

Плавают обороты

Одни из наиболее частых неисправностей карбюратора на ВАЗ 2109 являются плавающие обороты. Подобные проблемы появляются на автомобиле, который прошел достаточно внушительный километраж.

Пошаговая регулировка

Выполнить регулировку вы сможете своими руками, но для этого следует придерживаться четкой последовательности ваших действий.

Шаг 1. Регулировка дроссельной заслонки

  1. Проверьте уровень натяжения троса. Он может быть натянут чрезмерно или слабо.
  2. Ключом на 13 отрегулируйте натяжение.
  3. Проверьте работу. Нажав педаль до упора, заслонка должна полностью открыться, а отпустив педаль — полностью закрытой.
  4. Тем же ключом на 13 настройте положение контргайки для достижения идеального результата.

Шаг 2. Регулировка воздушной заслонки

Воздушная заслонка

  1. Снимите крышку с фильтр, замените его при необходимости.
  2. Проверьте его работоспособность. Утопите ручку подсоса полностью, и тогда заслонка должна быть полностью открытой и располагаться под торпедой.
  3. Потяните рычаг заслонки, чтобы полностью открыть ее.
  4. Вдавите рычаг до упора.
  5. Извлеките трос из изоляции и прижмите болт регулировки тяги.
  6. Проверьте функциональность заслонки еще раз.
  7. Достигнув необходимого результата, зафиксируйте болт на рычаге и закройте крышку воздушного фильтра.

Шаг 3. Пусковое устройство

Регулировку осуществляют, снимая или не снимая карбюратор. Если вы не можете его снять, тогда воспользуйтесь тахометром. Корпус воздушного фильтра снимается, извлекается рычаг воздушной заслонки. Запускайте двигатель и следите за тем, что происходит.

Воздушная заслонка открывается плоской отверткой на треть, а ключом на 7 регулируется болт регулировки. Тахометр должен показывать 3100-3400 оборотов. Если нужный результат достигнут, заслонку можете отпустить.

Шаг 4. Регулировка холостого хода

  1. Зарядите максимально полностью аккумулятор.
  2. Прогрейте двигатель, чтобы он достиг своей рабочей температуры.
  3. Включите фары, аудиосистему и прочее оборудование, которое потребляет электричество. Требуется добиться максимального использования заряда аккумуляторной батареи.
  4. Сделайте максимальные обороты на холостом ходу.
  5. Вращением винта качества снижайте обороты примерно на 50-150.

Видео

Не забывайте, что постоянная регулировка карбюратора, его грамотная чистка и настройка позволят существенно продлить срок службы устройства, избежать сложного и дорогостоящего ремонта. Плюс ко всему, это положительно сказывается на расходе топлива, который снижается в результате подобных процедур.

Теперь вы знаете, что делать при неисправности карбюратора на вашем ВАЗ 2109, провалах при разгоне, недержании холостых оборотов и прочих неприятностей.

Разумеется, если проблема оказалась серьезной и карбюратор нуждается в ремонте, тогда лучше доверить профессионалам. Браться за подобное дело самостоятельно не рекомендуется.

 Загрузка …

Карбюратор с автоподсосом солекс


Карбюратор ваз 2110 с автоподсосом устройство и регулировка

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и  21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35  имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

  • Система холостого хода объединенная с переходной системой первой камеры;
  • Переходная система второй камеры;
  • Две главные дозирующие системы – первичной и вторичной камер;
  • Экономайзер мощностных режимов;
  • Эконостат;
  • Ускорительный насос;
  • Полуавтоматическое пусковое устройство;
  • Система отвода картерных газов за дроссельную заслонку;
  • Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры,  и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и  21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

  • Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

  • Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

  • Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9).  Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

  • Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход,  двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

Устройство карбюратора Солекс 21083 1107010

Существует одна из модификаций карбюратора Солекс 21083, которая оснащена автоподсосом, благодаря чему топливная система автоматически заполняется.

Водителю не придется подкачивать с помощью акселератора или клапана на карбюраторе заполнение топливной системы. Карбюратор Солекс 21083 1107010 позволяет легко и быстро выполнить запуск двигателя, а также демонстрирует лучшие технические показатели.

Такой карбюратор нашел широкое свое применение в отечественных моделях LADA, которые выпускались в момент переходного периода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и прочим неисправностям. Рассмотрим более подробно устройство карбюратора Солекс 21083 1107010.

1. Сектор подогрева карбюратора; 2. Заслонка дроссельная первой камеры; 3. Штуцер (патрубок) для отсоса отводящих картерных газов; 4. Приводной рычаг для ускорительного насоса; 5. Приводной кулачок ускорительного насоса; 6. ускорительного насоса диафрагм; 7. Жиклер топливный экономайзера режимов мощностных; 8. Корпус насоса; 9. Специальная диафрагма экономайзера режимов мощностных; 10. Клапан запорный электромагнитный; 11. Жиклер топливный холостого хода; 12. Крышка для карбюратора; 13. Воздушный главный жиклер первой камеры; 14. Заслонка воздушная; 15. Распылители насоса ускорительного с клапаном подачи топливной смеси; 16. Диафрагма устройства пускового; 17. Винт регулировочный устройства пускового; 18. Винт регулировочный устройства количества смеси для холостого хода; 19. Специальный рычаг для блокировки второй камеры; 20. Штуцер (патрубок) для подачи вакуумному регулятору разрежения к распределителю зажигания; 21. Винт регулировочный качества подающей смеси для холостого хода; 22. Блок управления заслонками дроссельными; 23. Рычаг привода заслонок дроссельных; 24. Винт регулировочный для открывания заслонки дроссельной первой камеры; 25. Рычаг управления заслонкой воздушной; 26. Шток устройства пускового; 27. Провод электрического выключателя концевого для экономайзера принудительного холостого хода; 28. Воздушной заслонки рычаг; 29. Воздушный главный жиклер второй камеры; 30. Трубка эмульсионная; 31. Распылитель дозирующей главной системы второй камеры; 32. Штуцер (патрубок) подачи топлива; 33. Сливной патрубок топлива в бак; 34. Фильтр топливный; 35. Клапан игольчатый; 36. Заслонка дроссельная второй камеры; 37. Рычаг заслонки дроссельной второй камеры; 38. Топливный главный жиклер второй камеры; 39. Рычаг привода заслонки дроссельной второй камеры;

40. Поплавок

Рекомендуемая статья:  Как делается ремонт карбюратора ВАЗ 2109

Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с системой бесконтактного зажигания подаваемой горючей смеси. Данный карбюратор двухкамерный эмульсионного типа, с открытием последовательным дроссельных заслонок.

В нем располагает сбалансированная поплавковая камера, подогрев для дроссельной заслонки непосредственно первой камеры, а также система отсоса отходящих картерных газов непосредственно за дроссельную заслонку.

В карбюраторе Солекс 21083 1107010 располагаются две основные дозирующие системы, второй и первой камер, система переходная второй камеры, холостого хода с переходной системой первой камеры. Эконостат, экономайзер режимов мощностных, пусковое полуавтоматическое устройство и ускорительный диафрагменный насос.

На холостом ходу в автоматическом режиме запускается в работу экономайзер регулирования холостого хода. Все авто оснащаемые датчиками расхода топлива, как правило работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка топлива.

Многие автовладельцы стараются заменить свой родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря своей улучшенной конструкции более длинных диффузоров, карбюратор Солекс 21083 позволяет снизить расход, и при этом двигатель работает стабильно при любых нагрузках и температурных режимах.

Здесь применяется отдельная система регулирования холостого хода, которая значительно проще в настройке.

Также если вы решили провести настройку, доработку, тюнинг карбюратора Солекс, то следует обратить внимание на жиклеры, подобное описание и сравнительная таблица которых, представлена в нашей следующей статье.

Небольшое видео про автоподсос карбюратора Солекс 21083 1107010.

Alex S Ноябрь 13th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

Автоподсос на карбюратор своими руками

Практически все владельцы карбюраторных автомобилей знакомы с проблемой запуска двигателя морозным утром. Вся причина в подсосе, точнее, в необходимости вручную двигать заслонкой. Многие мечтают установить такой механизм, который все это делал бы автоматически. В этой статье рассмотрим, как сделать автоподсос на карбюратор своими руками.

Автомат управления заслонкой карбюраторного двигателя

Суть решения проблемы автоподсоса для карбюратора заключается в том, чтобы сделать доработку, в результате которой заслонка будет перемещаться без вашего вмешательства. Сегодня в продаже есть несколько видов систем автоматического управления воздушной заслонкой (САУВЗ). Например, «Садко» и его модификация «Садко-2». Принцип работы этих устройств заключается в том, что перемещение заслонки реализовано на базе шагового привода, который управляется специальным электронным блоком. Программное обеспечение построено на алгоритме зависимости температуры и оборотов силового агрегата. Как правило, режимов работы два: прогрев и движение на холодном двигателе.

  • Прогрев двигателя. В этом режиме поддерживаются обороты двигателя в диапазоне, который заранее программируется в электронном блоке, вплоть до достижения заданной температуры, её значение также программируется. Поддержание заданных оборотов реализуется путём открытия или закрытия воздушной заслонки (ВЗ) с помощью шагового привода. Когда двигатель холодный, ВЗ полностью закрыта. По мере роста температуры происходит открытие заслонки. Полностью открывается ВЗ при прогреве двигателя до температуры +50 (+55) оС.
  • Движение на холодном (не прогретом) двигателе. Если начинается движение автомобиля при температуре силовой установки ниже запрограммированного значения (это определяется увеличением оборотов выше заданных в течение определённого промежутка времени), автоматика запоминает положение ВЗ перед началом движения. В последующем перемещение заслонки осуществляется по мере повышения температуры двигателя.

Программирование электронного блока управления (ЭБУ) производится с помощью компьютера. Алгоритм работы ЭБУ предусматривает следующие дополнительные функции:

  • прокачка бензонасоса перед пуском двигателя;
  • включение печки при определённой температуре;
  • отключение генератора при запуске.

Установить автоподсос на карбюратор своими руками очень просто. Для этого следует купить устройство, подобрать болты нужного размера и выполнить монтаж САУВЗ в соответствии с инструкцией. В комплекте предусмотрен цифровой датчик температуры, который впаян в проводку и крепится с помощью хомута к патрубку системы охлаждения двигателем. Моторедуктор САУВЗ устанавливается на корпусе карбюратора и подключается вместо троса управления заслонкой. Система полностью адаптирована для карбюраторов Солекс и монтируется в штатные места. Для карбюраторов серии Озон и прочих необходимо купить дополнительное крепление.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Датчик температуры, который поставляется в комплекте, крепим на шланге системы охлаждения (СОД), ближе к блоку двигателя. Рекомендуется закрыть датчик, чтобы исключить обдув холодным воздухом. Это исключит возможность занижения показаний температуры СОД.

После этого подключаем питание напрямую к аккумуляторной батарее или через ключ зажигания. Соединять напрямую с клеммой катушки зажигания не рекомендуется, так как могут быть большие помехи. Если нет другого выхода, то подключение к разъёму катушки зажигания необходимо производить только через дополнительное реле.

Для крепежа моторедуктора предусмотрен комплект из пластины, тягового рычага, фиксатора для троса, болтов, шайб и гаек. Гибкую тягу (трос) нужно покупать отдельно. САУВЗ монтируется рядом с карбюратором. При этом трос управления заслонкой должен быть как можно короче и без изгибов.

В зависимости от типа карбюратора, можно автоподсос установить прямо на карбюратор, так чтобы управление заслонкой осуществлялось поворотом оси ВЗ без троса. В этом случае придётся делать крепёж самостоятельно.

Гибкую тягу, которая идёт из салона к заслонке снимаем и заменяем новым тросиком. Его необходимо подключить к редуктору. Автоподсос крепится на пластину с помощью болтов и гаек с шайбами. Для регулировки высоты установки привода предусмотрены дополнительные гайки.  Пластинка с рычагом монтируется между основной пластиной и моторедуктором. Центральную жилу гибкой тяги продеваем в отверстие рычажка и формуем. Оболочку фиксируем на пластинке, отрегулировав нужное положение. Рычаг в сборе необходимо надеть на ось привода в положение «вытянуто».

Видео — Авто-подсос на карбюраторе ваз 2108

Настройка САУВЗ

Программирование выполняется в соответствии с паспортом. Сначала система находится в положении закрытой заслонки. После запуска двигателя и прогрева в момент, когда он уже гарантированно не заглохнет, нажимаем 1 раз кнопку программирования. Вслед за этим будет происходить снижение оборотов. Как только они упадут до значения, которое вы определите в качестве прогревочного режима, нажмите клавишу 2-й раз. После прогрева двигателя до необходимой температуры, надавите на кнопку 3-й раз.

Автоподсос без привода

Принцип этой доработки основан на монтаже дополнительного термостата, который будет обеспечивать управление воздушной заслонкой. Многие водители знакомы с таким устройством, как термостат, который применяется на воздушных фильтрах. Это устройство предназначено для открытия заслонки холодного воздуха путём выдвижения штока при повышении температуры воздушного потока.

Чтобы установить этот автоподсос на карбюратор своими руками необходимо купить термостат на 8 и 9 и вмонтировать его в тройник 0,5 дюйма. Кроме этого, понадобятся штуцера, заглушка, тройник, рычаг и кронштейн. Два последних элемента можно не покупать, а сделать самостоятельно.

С двух сторон тройника вкручиваем штуцеры под трубку, которая обеспечивает обогрев коллектора. Третий выход необходимо заглушить, а затем просверлить в пробке отверстие. Вслед за этим нарезаем резьбу под термостат и вкручиваем его в тройник. К полученной конструкции подсоединяем рычаг, который через трос подключаем к воздушной заслонке. Также прикручиваем крепеж под рубашку.

Когда двигатель не прогрет и в системе холодная жидкость, заслонка закрыта. По мере повышения температуры тосола происходит срабатывание термостата, который перемещает рычаг. Трос натягивается и открывает заслонку. Закрытие ВЗ происходит под действием пружины, когда двигатель остывает.

Audi 80 B2 1978 «зелёный немец» › Бортжурнал › Автоподсос, вернее «Электромеханическая регулировка заслонки карбюратора СОЛЕКС с автоматическим отключением по температуре»

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры.Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии.Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты.Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации.3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов.5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.

Page 2

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры.Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии.Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты.Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации.3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов.5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.



Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Работа каждого автомобильного двигателя зависит от количества и качества топливовоздушной смеси, приготовленной с помощью специального устройства, называемого карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределять ее по цилиндрам. Смешивайте топливо с воздушным потоком по-разному. Например, есть карбюраторы мембранные — игольчатые, а есть поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ производства Димитровоградского сельскохозяйственного автозавода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 — важный инструмент для сохранения двигателя в рабочем состоянии.

Перед настройкой карбюратора необходимо узнать, какого типа он установлен на автомобиле. Для этого нужно помнить, что:

Основные узлы карбюратора, подлежащие регулировке:

Для регулировки карбюратора необходимо знать основные признаки его неисправности. Так как карбюратор отвечает за разгонную динамику автомобиля, к ним можно отнести следующие:

  • затруднение при запуске двигателя, долгое «чихание»;
  • всякие «рывки», «рывки», «провалы» при нажатии на «Педаль газа»;
  • Вялая способность автомобиля к разгону;
  • необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля есть соответствующие «претензии», приступайте к его настройке.

Внимание! Правильнее всего можно отрегулировать на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использования пористой и шерстяной ткани, а также различных проводов для чистки жиклеров.

Как самостоятельно отрегулировать карбюратор на ВАЗ 2107? При снятии крышки карбюратора система поплавка регулируется, поэтому удобно.

Регулировка поплавковой системы

Свободный ход поплавка находится в пределах следующих значений: 6.5 мм с одной стороны и 14 с другой. Это можно отрегулировать с помощью инспекционного шаблона, поставив камеру вертикально. В этом случае поплавок немного обеспокоен, но шарик клапана не прописывает.

В том случае, если расстояние меньше 6,5 мм, то нужно немного отогнуть язычок (иглу) клапана, который на рисунке обозначен буквой «А».

После этого отрегулируйте степень открытия игольчатого клапана, пропускающего бензин в поплавковую камеру.При приближении к поплавку расход топлива уменьшается, при резком нажатии на педаль газа и открытии дроссельной заслонки расход топлива увеличивается, а поплавок опускается.

Теперь отрегулируйте отклонение поплавка в другую сторону. Для этого разверните его от крышки и проверьте шаблон, толщина которого при определенном допуске составляет 14 мм.

Если расстояние не совпадает, необходимо отрегулировать кронштейн крепления поплавка и сделать его не более 14 мм.

Теперь, после регулировки, свободный ход поплавка составляет около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входных решеток и топливных фильтров на поддержание полного потока топлива.

Начало регулировки пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками, включает в себя регулировку пускового устройства. Напомним, он служит для уверенного запуска холодного двигателя. Для этого смесь вдвое, втрое насыщают топливом, чем при обычном питании горячего двигателя.

Стартер карбюраторов 1007010 срабатывает при частоте 1500 оборотов, то есть при рекомендованном производителем заводом холодном пуске двигателя.

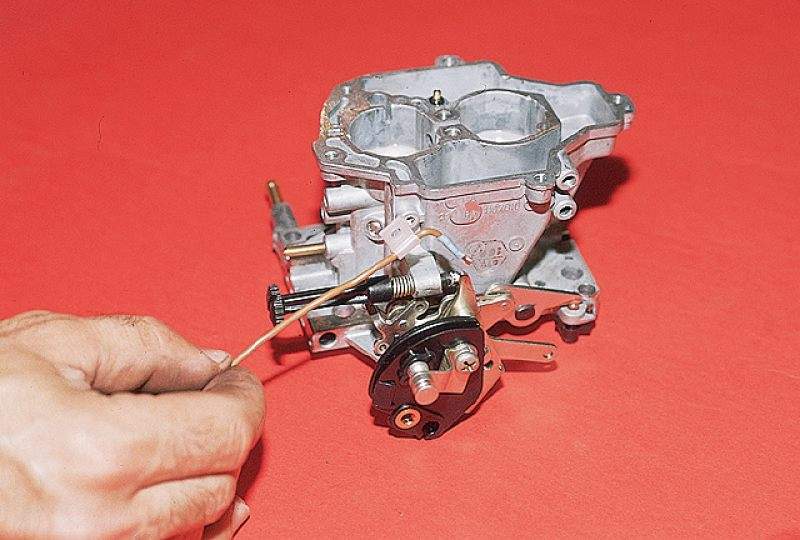

Если посмотреть на карбюратор сбоку, то хорошо виден канал, по которому подводится разрежение от дыма дроссельной заслонки на диафрагму заслонки:

Если снять карбюратор и посмотреть на это на обратной стороне, то виден воздухонепроницаемый канал:

Если разобрать карбюратор, можно увидеть детали этого диафрагменного стартера:

Ниже схематическое изображение пускового устройства карбюратора. семейство 1107010:

Объясните механизм пускового устройства.Вытаскивая «SUPPLC», водитель по мере того, как он переводит пусковое устройство в проводное состояние. При этом:

  • Тройной глухой рычаг «делит» трос против часовой стрелки;
  • Несет телескопическую тягу;
  • Тяга, в свою очередь, поворачивает воздушную заслонку через рычаг.
  • Второе плечо рычага давит на ось дроссельной заслонки 1 камеры.
  • Клапан обдува теперь полностью закрыт, дроссельная заслонка 1 камеры слегка наклонена для запуска, создавая пусковой зазор

При регулировке пускового устройства сначала необходимо снять карбюратор.Затем:

Поверните рычаг воздушной заслонки, чтобы она закрылась. Теперь устройство «придавлено».

Вид сверху:

Теперь нужно перевернуть карбюратор, измерить зазор между кромкой дроссельной заслонки (1 камера) и ее стенкой. Для карбюраторов «Семерка» этот зазор составляет 0,85-0,9 мм. Зазор можно измерить щупом с калиброванной проволокой:

Чтобы вывести его в этот диапазон, оценивается тяга привода на дроссельную заслонку.

После этого установите зазор «А». Он расположен между стенкой канала и краем воздушной заслонки внизу. Для этого повторяем демпфер «мы», устройство. Для создания имитации воздухонепроницаемости смешиваем шток пускового устройства:

Теперь шток тянул тягу паза, и в результате получается глушитель. Зазор «А» составляет 5-5,4 мм.

Для регулировки этого зазора нужно закрутить регулировочный винт, только предварительно сняв с него резьбовую заглушку:

Как выставить холостой ход на ВАЗ 2107

Сначала нужно убедиться что система зажигания настроена правильно, все провода в порядке и двигатель полностью прогрет.

Для этого:


Смысл этой операции — довести «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оборот можно оценить по электронному тахометру, при обучении на слух или по тахометру приборной панели.

Следующим шагом является регулировка привода воздушной заслонки.

Если не обращать внимание на положение привода, то машина может застрять. Для этого потребуется простая шлицевая отвертка, а ключ на 7 мм.

На рисунке показано положение заслонки с утопленным и вытянутым «СУМПА».

Для регулировки делаем следующее:

  • «ЗАПРАВКА» заглушена;
  • Винтовая фиксация тяги при выворачивании щелевого прицела (пружина толкает его вертикально)
  • Затянуть винт;
  • Следите за прогрессом.

Регулировка привода дроссельной заслонки (ГАЗ).

При неправильной настройке этого привода ухудшается динамика ускорения и тиканье двигателя.Эту настройку необходимо выполнять с помощником.

Достанет рог, ключ на 8, сброс, фонарик и штангенциркуль.

Полностью «поток» «SUPPLC», или привод воздушной заслонки.

Для регулировки суппортов измерьте длину тяги, она должна быть ровно 8 см. С помощью вращения наконечников «подгоните» длину тяги под этот размер, открутив гайки «передаточных чисел».

После этого поставьте тягу на место и повторите проверку.Современные тяги часто выполняются из очень плохого пластика, дающего усадку. Следовательно, необходимо через неделю проверять «приобретение» тяги.

Можно не знать как отрегулировать карбюратор ВАЗ 2107, но длину тяги можно выставить каждому.

Мы рассмотрели лишь некоторые возможности выполнить регулировку карбюратора своими руками. В общем, существует целая профессия «карбюратор», подразумевающая полное владение этой желанной и сложной технологией.В одной статье описать все новинки этого процесса просто невозможно. Но мы надеемся, что основные принципы были для вас более ясными и полезными.

Как отрегулировать карбюратор на всех моделях ВАЗ. Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

Регулировка карбюратора ВАЗ 2107, как и всех других подобных моделей, — одна из актуальных тем не только в Интернете, но и в обычной жизни.



В свое время выпускалось множество автомобилей этой марки, и недаром их в народе называли «советскими мерседесами» за надежность и дизайн.Из-за их внушительного количества автомобили с системами впрыска топлива все еще не могут прогнать их с нашего пути. Поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций еще долго будет для некоторых водителей актуальной проблемой.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его реакцию на дроссельную заслонку. От этого напрямую зависит преждевременный износ тех или иных деталей. Проверяет и при необходимости регулирует холостой ход карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровку форсунок или их пропускную способность, а также состояние и работу некоторых основных механизмов.Кроме того, в некоторых случаях в карбюраторах устанавливается дополнительное положение для регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 проводить не реже одного раза в год. Желательно, чтобы эту работу выполнял специалист в мастерской. Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого автопроизводителя аналогична настройке рояля на хороший звук. В то же время, если этот музыкальный «нежный» инструмент будет плохо играть, то ничего страшного не произойдет.



Но если карбюратор автомобиля не работает, это приведет к высокому расходу топлива, а значит, к дополнительным расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого образуется смесь за счет смешения топлива и воздуха, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов. Вот почему требуется постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска с конвейера оснащался этим точным и сложным инструментом марки Weber, выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и зачем он нужен

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате получается топливно-воздушная смесь в определенных пропорциях. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и др. Проведена правильно, то на каждый грамм бензина должно приходиться около пятнадцати грамм воздуха. Специалисты называют такой состав стехиометрическим. В нашей стране наиболее популярны карбюраторы серии Озон, Солекс или ДААЗ.Они используются на отечественных «семерках» и «восьмерках». Благодаря такому широкому применению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители самостоятельно проводят не только регулировку карбюратора ВАЗ 21083, но и его ремонт. Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также благодаря достаточно простой конструкции устройства.

Работа карбюратора



Она включает точное дозирование топлива и воздуха. А это значит, что нужно отрегулировать карбюратор. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и диаметром проходного отверстия, а также разницей между входным и выходным давлениями. Между площадью поперечного сечения и пропускной способностью форсунок существует нелинейная зависимость.Именно она является основой при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив поперечное сечение, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов. Зная эту маленькую хитрость, многие автомобилисты пытаются увеличить мощность, а заодно снизить расход топлива в машине.



С чего начать

Регулировка карбюратора ВАЗ 2103 и более поздних версий начинается с процедур, включенных в перечень его обслуживания.Во-первых, это стирка или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, чистка элементов карбюратора очень положительно сказывается на его характеристиках. При этом промывается сетчатый фильтр с поплавковой камерой и форсунки, как воздушные, так и топливные.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но ответственный этап. Он разделен на три этапа.Правильная регулировка карбюратора ВАЗ 21099 и других моделей — это регулировка количества топлива в его поплавковой камере. Для этого готовится специальный картонный шаблон размером шесть с половиной на четырнадцать миллиметров.



Затем, открутив крышку карбюратора, определяется наивысший уровень, медленно закрывая отверстие подачи топлива игольчатым клапаном. Затем снятый колпачок ставится вертикально, чтобы держатель поплавка имел возможность касаться шара от подпружиненного клапана, и только приближался и ни в коем случае не нажимался.Затем он втягивается в обратном направлении и подставляется шаблон. При этом расстояние, соответствующее нормативу, должно быть ровно четырнадцати миллиметрам с очень небольшой погрешностью. В противном случае путем изгиба специального упора, расположенного на кронштейне поплавка, устанавливается необходимое расстояние.

Проверка пускового устройства

Регулировка карбюратора ВАЗ 21099 на данном этапе заключается в быстрой и качественной настройке работы механизма пускового агрегата.Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала шириной до пяти с половиной миллиметров. Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью перекрывается его демпфер. При этом хвостовик тяги, соединяющей тягу на стартере с рычагом на воздушной заслонке, должен находиться в таком положении, чтобы, ничего не двигая, можно было занять положение в самом конце проточки.Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытия дроссельной заслонки. Для этого прибор снимается с машины. Затем на карбюраторе, уже расположенном вне автомобиля, трехплечий рычаг полностью поворачивается против часовой стрелки. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае нужно согнуть стержень или переставить его кончик в другое отверстие.

Регулировка холостого хода



Правильнее доверить эту процедуру специалисту.Но если автовладелец уверен в своих силах и хочет сделать это самостоятельно, то газоанализатор с мультиметром ему точно понадобится. Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен быть в диапазоне от восьмисот двадцати до девятисот оборотов в минуту. При этом обязательно предварительно отрегулировать угол опережения зажигания. Сначала подключаются устройства. В этом случае мультиметр подключается в режим демонстрации частоты при работающем двигателе.Одним щупом он подключается к массе, а другим — к первичной обмотке катушки зажигания. Затем включают газоанализатор, его датчик предварительно вставляют в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения шнека за количеством смеси достигается желаемая скорость: установленные пределы от восьмисот двадцати до девятисот оборотов в минуту. А при повороте винта качества смесеобразования регулируется карбюратор ВАЗ 2106, точнее регулируется количество СО в выхлопных газах, при этом меняется и частота вращения двигателя.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора Озон, например ВАЗ 2107, создается ситуация, когда даже после нескольких посещений результат все равно не соответствует желаемому. В этом случае необходимо обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества топливной смеси производителем ограничен для поворота максимум на пятьдесят градусов, а число на девяносто.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока авто заводские настройки случайно не пропали. Вам нужно снять эти две втулки и снова начать регулировку. И если все сделать правильно, то после резкого нажатия на педаль газа и затем резкого ее отпускания двигатель очень четко начинает набирать обороты. И после их уменьшения не заглохнет.

Струйная калибровка

Проходимость этих частей шасси автомобиля напрямую влияет на состав горючих смесей.При этом отклонение от установленного производителем значения или параметров, калибров, диаметров жиклеров в большую или меньшую сторону не только делает работу двигателя автомобиля менее качественной, но и приводит к увеличению расхода топлива. При уменьшении отверстия форсунки или обеднении смеси это может быть чревато резким ухудшением ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них за одну минуту при температуре двадцать градусов и под метровым напором водяного столба.Со временем он меняется. Сечение форсунки немного увеличено, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим пропуском газов через поршневые кольца этот параметр несколько снижается из-за образования смолистого налета в калиброванных отверстиях.



Привод воздушной заслонки

Регулировка карбюратора включает несколько регулировок. В частности, это касается и работы привода воздушной заслонки. Порядок работы следующий: сначала нужно снять воздушный фильтр автомобиля.Затем, взявшись за ручку той же створки, начните осторожно перемещать ее в противоположную от себя сторону. Делать это нужно до тех пор, пока он не займет вертикальное положение. Сама воздушная заслонка также должна быть в таком же положении. Если это не удается, необходимо произвести корректировку.
Удерживая втулку от проворачивания, а для этого нужно иметь под рукой семимиллиметровый ключ, ослабляют винт, с помощью которого фиксировалась тяга на воздушной заслонке. После откручивания часть необходимо затянуть в обратном направлении.В полностью убранном положении ручки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А затем в обратной последовательности также заменяется снятый воздушный фильтр.

Виды карбюраторов

Опытные автомобилисты, годами управляющие Ладой, знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ. Лучше всего для ВАЗ этой модели подходят устройства из серии Solex.Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры для приготовления топливно-воздушной смеси достигаются за счет использования специальных комплектов форсунок и диффузоров определенных размеров, подбираемых в зависимости от объема бензиновых двигателей автомобиля. В отличие от карбюраторов Ozone в Solex, соединение дроссельных заслонок в его первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних в том, что на холостом ходу у них нормальная система. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.



Заключение

Во время работы карбюратор не требует регулярной внешней промывки. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей нарушается. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность проведения профилактических мероприятий на автомобиле. И если, например, на «Жигули» седьмой модели карбюратор можно ремонтировать только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо произвести регулировку клапанов. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые не более пятнадцати тысяч километров, иначе он может попасть посреди дороги, и тогда даже без помощи «железного коня» его нельзя погонять. дом.Именно поэтому вам будет намного проще потратить несколько часов на самостоятельную проверку или отвезти машину в сервисный центр.

Нюансы

Для внутренней очистки карбюратора при его регулировке использование щеток и ветоши не рекомендуется, так как волокна или щетина могут случайно попасть в жиклеры. Для ухода за этой составляющей шасси автомобиля производители выпускают специальные препараты. Некоторые опытные водители для этого используют бензин или керосин, а также растворитель, иногда сжатый воздух.Только после очистки карбюратора можно приступать к его регулировке. Прежде чем предпринимать столь серьезное вмешательство в процессе его эксплуатации, необходимо сначала убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или подачи топлива, в которой фильтр тонкой очистки насос может засориться и т. д. И самое главное: несмотря на экспансивно-напористый захват автомобильного рынка инжекторными двигателями, разбирающиеся в автомобилях и многолетний опыт, водители по-прежнему предпочитают иметь карбюратор на борту своего «железного» друга.Ведь он — гарантия того, что машина заведется даже в сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.

Как отрегулировать карбюратор на всех моделях ВАЗ. Регулировка карбюратора ВАЗ-2107. Регулировка холостого хода карбюратора ВАЗ

Регулировка карбюратора ВАЗ 2107, как, впрочем, и всех других подобных моделей, — одна из актуальных тем не только в сети Интернет, но и в повседневной жизни.

Автомобилей этой марки в свое время производилось очень много, и недаром в народе за надежность и дизайн прозвали «советским мерседесом». Из-за столь внушительного количества автомобилей с инжекторной системой впрыска топлива они пока не могут выгнать их с наших дорог. Именно поэтому регулировка карбюратора ВАЗ 2107, 21099 и других модификаций на долгое время будет актуальной проблемой для некоторых водителей.

Общие правила

Регулировка карбюратора ВАЗ сильно влияет на расход топлива, а также на равномерность работы двигателя, его разгон.Это напрямую влияет на преждевременный износ определенных деталей. Проверяются и при необходимости регулируются зажигание карбюратора ВАЗ, уровень топлива в поплавковой камере, калибровка жиклеров или их пропускная способность, а также состояние и работа некоторых основных механизмов. Кроме того, в карбюраторах в некоторых случаях устанавливается дополнительное положение регулировочной иглы в главном жиклере. Регулировку карбюратора ВАЗ 2107 проводить не реже одного раза в год. Желательно, чтобы эту работу производил специалист в мастерской.Это связано с тем, что регулировка карбюратора ВАЗ 2107 или других моделей этого производителя автомобилей аналогична настройке рояля на хороший звук. В то же время, если на этом музыкальном «нежном» инструменте плохо играть, то ничего страшного не произойдет.

Но если карбюратор автомобиля неисправен, это приведет к большому расходу топлива, а значит, к лишним расходам. Этот элемент в системе питания автомобильного двигателя, внутри которого образуется смесь из-за смешения топлива и воздуха, начинает плохо работать из-за засорения его калиброванных отверстий и других компонентов.Вот почему вам необходимо постоянное обслуживание и регулировка карбюратора. ВАЗ 2101 с момента выпуска с конвейера комплектовался этим точным и сложным устройством марки «Вебер», выпускаемым на Димитровградском автоагрегатном заводе.

Что такое карбюратор и для чего он нужен?

Эти компоненты автомобиля с системой впрыска предназначены для смешивания воздуха с автомобильным топливом. В результате в определенных пропорциях образуется топливно-воздушная смесь. Как правило, если регулировка карбюратора ВАЗ 2107, 2108 и т. Д.выполняется правильно, то на каждый грамм бензина должно приходиться около пятнадцати граммов воздуха. Такой состав называется стехиометрическим. В нашей стране самыми популярными карбюраторами являются серии «Озон», «Солекс» или «ДААЗ». Они используются на отечественных «семерках» и «восьмерках». Благодаря широкому распространению карбюраторов ВАЗ 2108 и ВАЗ 2107 их можно отремонтировать даже в гараже, не прибегая к помощи фирменных сервисов. Некоторые автолюбители проводят не только регулировку карбюратора ВАЗ 21083, но и его ремонт.Это стало возможным благодаря большому количеству необходимой информации в Интернете, в книгах и автомобильных журналах, а также из-за довольно простой конструкции устройства.

Карбюратор рабочий

Предполагает точный дозирование топлива и воздуха. А это значит, что вам нужна регулировка карбюратора. На ВАЗ 2105 и более поздних моделях этот процесс контролируется специальными заглушками — «жиклерами». Их «производительность», как известно, определяется как длиной, так и размером диаметра в отверстии, а также разницей во входном и выходном давлениях.Между площадью поперечного сечения и вместимостью форсунок существует нелинейная зависимость. Это основа при регулировке карбюратора ВАЗ 2110 и более ранних моделей. Это означает, что, увеличив поперечное сечение, скажем, на десять процентов, вы можете увеличить пропускную способность на двадцать пять процентов. Зная эту маленькую хитрость, многие автолюбители стараются увеличить мощность, а заодно снизить расход топлива автомобиля.

С чего начать

Регулировка карбюратора ВАЗ 2103 и последующих марок начинается с процедур, включенных в перечень его обслуживания.Во-первых, это стирка или чистка, что является обязательным условием по той простой причине, что с чистым прибором работать намного приятнее. Кроме того, чистка элементов карбюратора очень положительно влияет на его производительность. При этом фильтр с поплавковой камерой и форсунками промывается как воздухом, так и топливом.

Поплавковая камера и уровень топлива в ней

Регулировка поплавкового механизма не очень сложный, но достаточно ответственный этап. Он разделен на три этапа. Правильная регулировка карбюратора ВАЗ 21099 и других моделей заключается в регулировке количества топлива в его поплавковой камере.Для этого готовится особая выкройка из картона, размером шесть с половиной на четырнадцать миллиметров.

Затем, отвинтив крышку карбюратора, медленно закрыв отверстие для игольчатого клапана подачи топлива, определяется наивысший уровень. Затем снятый колпак ставится вертикально, чтобы держатель поплавка мог касаться шара от подпружиненного клапана, и только приближался и ни в коем случае не нажимался. Затем он удаляется в обратном направлении и заменяется шаблоном. При этом расстояние, соответствующее нормативному, должно быть ровно четырнадцать миллиметров с очень небольшой погрешностью.В противном случае путем изгиба специального упора, расположенного на рычаге поплавка, устанавливается необходимое расстояние.

Проверка работы стартера

Регулировка карбюратора ВАЗ 21099 на данном этапе позволяет быстро и качественно исправить работу механизма пускового агрегата. Для начала опытные автомобилисты готовят короткий отрезок проволоки диаметром 0,7 или 0,8 миллиметра, а также шаблон из достаточно плотного материала, шириной до пяти с половиной миллиметров.Затем снимается воздушный фильтр этой машины, а затем полностью очищается карбюратор, для чего полностью закрывается его заслонка. При этом хвостовая часть тяги, соединяющая шток пускового устройства с рычагом на воздушной заслонке, обязательно должна иметь такое положение, чтобы, ничего не двигая, можно было занять положение в самом конце канавки. Регулировка карбюратора ВАЗ 2105 требует обязательной проверки открытой дроссельной заслонки. Для этого прибор снимается с машины.Затем на карбюраторе, расположенном вне автомобиля, против часовой стрелки до упора поворачивается трехплечий рычаг. Затем с помощью заранее подготовленной проволоки проверяется зазор, который в нормальном состоянии должен соответствовать максимум 0,8 миллиметра. В противном случае вам нужно будет согнуть стержень или повернуть его наконечник в другое отверстие.

Регулировка холостого хода

Эту процедуру лучше поручить специалисту. Но если автовладелец уверен в своих силах и хочет сделать это сам, ему непременно понадобится газоанализатор с мультиметром.Регулировка холостого хода карбюратора ВАЗ любой модели осуществляется в двигателе в прогретом состоянии. В этом режиме двигатель должен иметь диапазон от восьмисот двадцати до девятисот оборотов в минуту. При этом сначала необходимо отрегулировать угол опережения зажигания. Сначала подключаются устройства. В этом случае мультиметр подключается в режим демонстрации частоты при работающем двигателе. Один зонд подключается к массе, а другой — к первичной обмотке катушки зажигания.Затем включается газоанализатор, датчик которого предварительно вставляется в выхлопную трубу автомобиля. Затем запускается двигатель, в результате вращения шнека достигается необходимая величина вращения для количества смеси: установленные пределы составляют от восьмисот двадцати до девятисот оборотов в минуту. А вращением винта качество смеси регулируется карбюратором ВАЗ 2106, точнее регулируется количество СО в выхлопных газах, во время которого обороты двигателя будут меняться.Операция повторяется до тех пор, пока не будут установлены нормативные параметры. Иногда при регулировке карбюратора «Озон», например ВАЗ 2107, создается ситуация, когда даже после нескольких обращений результат все равно не соответствует требуемому. В этом случае необходимо обратить внимание на пластиковые специальные втулки, запрессованные на регулировочные винты. Это касается только новых карбюраторов. Например, винт регулировки качества топливной смеси производителем ограничен поворотом до пятидесяти градусов, а количество — до девяноста.Такие параметры предусмотрены для того, чтобы в течение всего гарантийного срока авто заводские настройки случайно не сбивались. Необходимо снять эти две втулки и заново начать регулировку. И если все сделать правильно, то после резкого нажатия педали акселератора, а затем ее резкого отпускания, двигатель начинает очень четко набирать обороты. И после их уменьшения не глохнет.

Калибровка форсунок

Грузоподъемность этих частей шасси напрямую влияет на состав горючих смесей.В этом случае отклонение от заданных производителем значения или параметров, калибров, диаметров жиклеров в сторону больше или меньше, не только снижает эффективность двигателя, но и приводит к увеличению расхода топлива. При уменьшении площади сечения жиклера или обеднении смеси это может привести к резкому ухудшению ходовых качеств и разгона автомобиля. Пропускная способность этих частей измеряется объемом воды, протекающей через них в течение одной минуты при температуре двадцать градусов и под метровым напором водяного столба.Со временем это меняется. Немного увеличивается площадь сечения жиклера, особенно при частом использовании некачественного бензина. Кроме того, при работе двигателя с большим потоком газов через поршневые кольца этот параметр несколько снижается из-за образования смоляного налета в калиброванных отверстиях.

Привод воздушной заслонки

Регулировка карбюратора предполагает несколько регулировок. В частности, это касается работы привода на воздушной заслонке.Порядок работы следующий: сначала нужно снять воздушный фильтр автомобиля. Затем, взявшись за ручку этой же заслонки, начните плавно перемещать ее в направлении, противоположном себе. Делайте это до достижения вертикального положения. Сама воздушная заслонка также должна быть в таком же положении. Если этого не добиться, то нужно произвести корректировку.
Удерживая втулку от проворачивания, а для этого в руке должен быть семимиллиметровый ключ, ослабляют винт, которым фиксировалась тяга на воздушной заслонке.После откручивания часть необходимо затянуть в обратном направлении. В полностью убранном положении рукоятки входное отверстие на горловине должно быть закрыто воздушной заслонкой. Это все. А потом в обратной последовательности устанавливается на место и снимается воздушный фильтр.

Виды карбюраторов

Опытные автомобилисты, которые не первый год за рулем «жигулят», знают, что карбюратор ВАЗ 21213, регулировка которого не вызывает затруднений, лучше покупать у производителя ДААЗ.Лучше всего для ВАЗ этой модели подходят аппараты из серии «Солекс». Их особенность в том, что конструкция этих карбюраторов подходит не только для переднеприводных автомобилей, но и практически для всех марок. Кроме того, их необходимые параметры при приготовлении топливовоздушной смеси достигаются за счет использования специальных комплектов жиклеров и диффузоров определенных размеров, выбираемых в зависимости от объема бензиновых двигателей автомобиля. В отличие от карбюраторов Ozon в Solexa, соединение дроссельных заслонок в первых двух камерах механическое, а не газодинамическое.Еще одна особенность последних — у них обычная система на холостом ходу. Поэтому при регулировке карбюратора этой марки винт количества смеси фактически открывает дроссельную заслонку в первой камере.

В заключение

В процессе эксплуатации карбюратора не требуется регулярная внешняя промывка. Такая необходимость возникает только при сильном загрязнении движущихся механизмов, в результате чего подвижность деталей нарушается. Кроме того, перед регулировкой необходимо «купание».Конечно, есть периодичность выполнения профилактических авто-событий. И если, например, на «Жигули» седьмой модели ремонт карбюратора можно производить только при выходе из строя старого агрегата, то, не дожидаясь серьезной поломки, необходимо произвести регулировку клапанов. ВАЗ 2107, карбюратор которого нужно проверять на зазоры каждые максимум пятнадцать тысяч километров, иначе он может стоять посреди дороги, и тогда без помощи эвакуатора «железного коня» домой не проехать.Поэтому вам будет намного проще потратить несколько часов на самостоятельную проверку или отвезти машину в сервисный центр.

Нюансы

Для внутренней очистки карбюратора с его регулировкой использование щеток и ветоши не рекомендуется, так как волокна или щетина могут случайно попасть в жиклеры. Для ухода за этой составляющей ходовой части производители автомобилей выпускают специальные препараты. Некоторые опытные водители используют для этого бензин или керосин, а также растворитель, иногда сжатый воздух.Только очистив карбюратор, можно уже приступать к его настройке. Обязательно, прежде чем принимать столь серьезные помехи в процессе своей работы, необходимо прежде всего убедиться, что все неисправности связаны именно с этим агрегатом, а не, например, с системой зажигания или подачи топлива, в которой установлен фильтр тонкой очистки. насоса может засориться и т.д. их «железный» друг.Ведь это залог того, что машина заведется даже в сильный мороз. А чтобы такое необходимое устройство работало исправно, нужно регулярно следить за его состоянием: чистить и при необходимости настраивать.

Установка карбюратора 21073 на ВАЗ 2107. Выбор карбюратора на «классический» ВАЗ. Регулировка холостого хода

Типы жиклеров карбюратора Solex 21073, как правило, подбирают при его настройке на двигателе.Некоторые водители иногда думают, что если мечта сбылась и на автомобиль наконец-то установили Solex, то все проблемы сразу решатся. Но не тут то было! Основная работа начинается только после установки. Разработанный для экономии средств на топливных ресурсах, Solex необходимо настроить для правильной работы.

Хорошо, если будет знакомый карбюратор. А если нет? Можно попробовать сделать самому, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.


Выбор типов жиклеров карбюратора Solex 21073 — одна из составляющих его настройки на максимально разумную дальнейшую работу. И прежде чем менять одно на другое, нужно принципиально понять: зачем и что это за деталь?

Теория

(banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер. Объем всасываемого воздуха и топлива также зависит от объема двигателя.Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например 1,5) приходится ставить аналогичный карбюратор Solex 21073, то стандартные жиклеры плохие (то есть дают ненасыщенную смесь).


Таким образом, можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать к ней воздушную. Для начала — строго с первой камеры, пока не настроишь, вторую ни в коем случае не рекомендовать.

Правило: жиклеры подбираем по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

Основы выбора Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливо — 102,5, что для мотора 1,5 маловато. Ищем камеры и рассеиватель случайно.Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой). Значит, нужны ТДж (жиклеры) от 110. Собираем несколько.

Затем вам нужно решить, , что вы хотите получить: экономичный, неспешный или дорогостоящий отклик дроссельной заслонки. В зависимости от решения мы также выбираем TZ: регулировать обогащение или обеднение воздушно-топливной смеси (бедная приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Несколько примеров как забрать

Двигатель 1,8 л … Carb — Solex 21073 (24×24). В первой камере находится топливо — 115, воздух — 165. Во второй: ТЗ — 115, воздух (ВЖ) — 125-я. на холостом ходу: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 Д … карбюратор — Солекс 21073. В первом — ТЖ 115, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. XX — 41ст.Бензин АИ 80. Расход — 10 трасса, город 12.

.

Дополнительная информация

В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда следует начинать с установки уровней в камерах. Они выставляются вручную по положениям самих поплавков, в зависимости от покрытия агрегата (все делается по специальным шаблонам).И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не привести к переливам и нагрузке на иглу, производим соответствующие настройки, загибая язычки поплавков.

После установки уровней можно переходить в режим ожидания. Это зависит от положения шурупов, качества и количества смеси (крутить при снятом всасывании).

Результаты

Само собой разумеется, что совершенствованию нет предела.Иногда они могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять к карбюратору эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком. В результате вы получаете экономичный автомобиль, хорошо реагирующий на газ.

На отдельные модели устанавливались карбюраторы ВАЗ-2107 различных модификаций, а именно:

    аппаратов серии 2107-1107010-20 комплектовались двигателями последних версий для ВАЗ-2103 и, которые оснащены вакуумными корректорами;

    Модификация изделия

    2107-1107010 устанавливалась на силовые агрегаты 2103 (2106) автомобилей ВАЗ-2107 и ВАЗ-2105;

    Карбюраторы

    серии 2107-1107010-10 применялись на двигателях 2106 и 2103, оборудованных распределителем зажигания без вакуумных корректоров.

Двухкамерный карбюратор модификации 2107-1107010 выполнен в виде эмульсионного устройства с падающим потоком. Он оснащен уравновешенной поплавковой камерой, устройством обогащения, двумя основными системами дозирования, механизмом всасывания картера, специальной трубкой подачи к регулятору опережения вакуума, автономной системой ХХ (холостой ход) и другими необходимыми элементами. Позиционное регулирование, а именно открытие ДЗ () камеры, осуществляется через педаль привода, установленную в салоне.ДЗ второй камеры управляется специальным пневмоприводом.

Оснащен диафрагменным триггером для запуска XX. Насос-ускоритель выполнен в виде диафрагменного устройства с механическим приводом. Он подает топливо в камеру. Крепление карбюратора осуществляется через четыре шпильки во впускном коллекторе.

Как отрегулировать карбюратор на ВАЗ

Регулировка любой модификации, в том числе и тюнинг карбюратора ВАЗ-2107, осуществляется на основании параметров калибровки, которые содержат все необходимые данные.Специалисты рекомендуют настраивать раз в 6 месяцев. По сути, эта процедура и есть текущее обслуживание данного устройства.

Настройка карбюратора 2107-1107010 включает в себя следующие операции:

    очистка и промывка изделия снаружи;

    контроль состояния механизмов и отдельных элементов;

    промывка (очистка) сетчатого фильтра;

    промывка (очистка) поплавковой камеры;

    промывка (очистка) топливных и воздушных жиклеров.

Подробно описывать все этапы настройки устройств серии 2107-1107010 нет, так как чистка или промывка, а также разборка карбюратора ВАЗ-2107 идентична для всех модификаций. Поэтому рассмотрим только самые важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Для проверки и при необходимости корректировки заданного уровня бензина в ПК (поплавковой камере) предварительно необходимо подготовить специальный калибровочный шаблон измерения 6.5 х 14,0 мм из картона.

Сначала осторожно снимите крышку карбюратора и поместите ее вертикально так, чтобы рычаг поплавка не давил, а только касался шара нагруженного клапана. Подставляем под поплавок шаблон и контролируем зазор между ним и прокладкой крышки. Если шаблона нет, можно измерить это расстояние штангенциркулем или обычной линейкой. Размер зазора должен быть в пределах 6,25-6,75 мм.

Если расстояние от поплавка до прокладки крышки не соответствует указанному значению, его следует скорректировать, осторожно отогнув держатель IK (игольчатый клапан).

Следующим шагом является установка максимального открытия IR, которое определяется ходом поплавка. Для этого осторожно отодвиньте поплавок от корпуса крышки и измерьте расстояние шаблоном или линейкой (штангенциркулем). Допустимый диапазон для этого параметра — 13,5–14,5 мм. Если размер зазора выходит за указанные пределы, загибаем специальный упор, расположенный на кронштейне, добиваясь нужного размера.

При правильной настройке карбюратора ход поплавка будет 8 ± 0.25 мм.

Настройка УЕ

Для перехода к этапу настройки ПУ (пускового устройства) сначала подготовьте кусок проволоки сечением 0,75 ± 0,05 мм и картонный (пластиковый) шаблон шириной 5,0-5,5 мм. После этого демонтируем воздушный фильтр и очищаем карбюратор снаружи.

1 — рычаг управления воздушной заслонкой трехрычажный; 2 — воздушная заслонка; 3 — тяга пускового устройства; 4 — приклад; 5 — регулировочный винт; 6 — дроссельная заслонка первой камеры; 7 — тяга привода дроссельной заслонки

Закрываем ВЗ полностью, при этом конец тяги, соединяющий рычаг ВЗ со штоком ПУ, должен находиться на конце паза этой тяги.Затем полностью вдавливаем стержень ПУ и с помощью шаблона или штангенциркуля (линейки) контролируем размер зазора между стенкой камеры и краем воздухозаборника. Оно должно быть 5,0 + 0,5 мм.

Теперь настраиваем открывающуюся щель воздухозаборника. Регулировка осуществляется с помощью специального винта, который закрывается пробкой. Поэтому сначала откручиваем заглушку шлицевой отверткой, а потом исправляем открытие воздухозаборника.

Дистанционное управление открыванием

Для выполнения этой операции необходимо сначала снять карбюратор.Затем вращаем трехплечий рычаг против часовой стрелки и проверяем проволокой зазор, величина которого должна быть в пределах 7,5 ± 0,5 мм. При необходимости осторожно согните стержень или переместите его кончик в другое отверстие.

Настройка XX

Для правильной настройки XX необходимы газоанализатор и мультиметр. Прогреваем двигатель. Обороты в режиме ХХ должны быть в пределах 860 ± 40 об / мин. Сначала мы устанавливаем угол опережения.

    Переводим мультиметр в режим измерения скорости и подключаем один щуп к первичной обмотке КЗ (катушка зажигания), а второй подключаем к массе.

    Вставьте датчик газоанализатора в выхлопную трубу и включите прибор.

    При необходимости отрегулируйте скорость винта до 860 ± 40 об / мин.

    Используя шнек для проверки качества, мы достигаем содержания углекислого газа в диапазоне 0,85 ± 0,35%. Если у вас нет газоанализатора, мы контролируем этот параметр для стабильной работы двигателя.

При правильной настройке, если вы внезапно нажмете и отпустите педаль газа, двигатель должен плавно увеличивать, а затем уменьшать скорость.

Настройка привода VZ

После демонтажа воздушного фильтра берем ручку заслонки руками и отводим от себя так, чтобы воздухозаборник стал вертикальным. Если не получилось по вертикали, приступаем к регулировке.

Ключом на 7 держим втулку и одновременно откручиваем винт, фиксирующий шток демпфера. Под действием пружины ОТ должен находиться в вертикальном положении. Затем закручиваем винт.

Системы питания современных автомобилей с каждым годом становятся все сложнее, но простой, доступный и надежный карбюратор еще долго прослужит владельцам старых автомобилей.Сейчас карбюраторные автомобили сняты с производства уже давно. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор Солекс 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно работает в силовых установках двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Его также можно встретить на ранних этапах производства. модели «десятого семейства».

Несмотря на свою простоту, этот элемент пользуется спросом и популярностью у автомобилистов.Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а это значит, что вам нужно узнать о нем больше и научиться настраивать его.

Карбюратор Солекс: модификации

Базовая конструкция этих устройств разработана инженерами французской компании Soleks.

Позже на заводе в Димитровграде получили лицензию на производство, а все остальные модификации делали здесь специалисты. Популярный Solex 21073 разработан на ДААЗе.Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью. ДААЗ-2108 рассчитан на работу с двигателем объемом 1,3 л и 2109. Солекс 21083 был доработан под силовые агрегаты объемом 1,5 л. Такими же механизмами оснащались модели из первых партий ВАЗ 2110 с микропроцессорной системой зажигания. Классические модели ВАЗ комплектовались Solex 21053-1107010. Модели ВАЗ Нива оснащались механизмом Solex 21073-1107010. Сейчас его заменили на инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсий. Его модификации изначально устанавливались на моторы с устройством, отличающимся наличием двух камер, оснащенных дроссельными заслонками, а также системами дозирования. Также в устройстве есть адаптерные системы для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половин. Нижняя более массивная — и верхняя.Эта половина является непосредственно корпусом самого устройства, а верхняя часть — крышкой для карбюратора. Внизу каждой камеры расположены демпферы поворотного типа с механическим приводом. Вверху в первой камере карбюратора находится воздушная заслонка. Необходимо запустить еще холодный силовой агрегат. Эта часть активируется кабелем, который идет в салон и соединяется с рычагом, отвечающим за всасывание и пуск.

Принцип работы

Solex 21073 работает следующим образом.Бензин попадает в поплавковую камеру через входной штуцер — топливо также проходит через сетку фильтра, где очищается, и проходит через игольчатый клапан. Камера с поплавком двухсекционная, секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклонов корпуса на уровень топлива в той или иной камере.

Это обеспечивает более стабильную работу двигателя. По мере заполнения камеры поплавок, прижимая часть игольчатого клапана, перекрывает доступ топлива в камеру.Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через форсунки попадает в смесительные колодцы. В эти же колодцы воздух поступает через специальные отверстия в эмульсионных трубках или воздушные жиклеры. Далее в них подмешивается бензин и воздух. В результате получается топливная смесь. Он разделится как на маленькие, так и на большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы.Когда хозяин пытается завести двигатель «холодным», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона — это присос.

Когда ручка выдвинута на максимум, воздушная заслонка первой камеры полностью закрывается. При этом первая камера открывается на расстояние стартовой щели. Регулируется с помощью регулировочного винта на карбюраторе Солекс. Регулировка зазора позволит вам регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также устройство имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе создается разрежение. Он воздействует на шток диафрагмы, открывая воздушную заслонку. Возврат рукоятки воздушной заслонки в нормальное положение уменьшит пусковые зазоры.

Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при выдвижении воздушной заслонки она находится в заблокированном состоянии.

Система холостого хода

Этот агрегат необходим для подачи горючей смеси в камеры сгорания на минимальных оборотах. Благодаря этой системе силовой агрегат не заглохнет при отсутствии нагрузки. Топливо поступит в систему через главный жиклер в первую камеру. Через сопло ХХ, где оно затем смешивается с кислородом, топливо поступает в систему через воздушный клапан.Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь поступает в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выходу ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. Этим элементом также настраивается работа мотора в режиме холостого хода на механизме Solex 21073.По нему определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Другие узлы карбюратора

Также в механизме есть ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при его работе в нагруженных условиях.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели прибор Solex. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть двигатель. Затем снимите топливный шланг и крышку карбюратора. Затем отсоедините всасывающий кабель и открутите крышку от устройства.

Снимать необходимо как можно плавнее и осторожнее, чтобы не повредить поплавок. Затем расстояние в каждой из камер измеряется линейкой или штангенциркулем. Измерять нужно от сопрягаемых поверхностей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется путем изгиба поплавка.Затем устройство собирается, двигатель запускается и прогревается.

Настройка холостого хода

Многие автовладельцы, а именно новички, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающие обороты и другие проблемы. После успешного завершения регулировки уровня отрегулируйте холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы вам понадобится отвертка с плоским жалом и время. В подошве механизма есть отверстие.В нем есть винт, отвечающий за качество смеси. Он ввинчивается до упора. Однако не стоит слишком усердствовать.

Затем из самого крайнего положения откручивается винт на пять оборотов. Далее двигатель запускается без всасывания. Откручиваем качественный винт — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной.Медленно вращайте винт. Когда работа мотора становится тише, его откручивают не более чем на один оборот. В итоге обороты холостого хода будут около 900. Но если глохнет двигатель, они немного увеличиваются.

Вывод

Это важнейшие правила настройки карбюратора Солекс (идет на Ниву или на семерку, неважно). Настройка позволяет улучшить работу мотора, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать с помощью минимального набора инструментов в любых условиях.Но время идет, а машин с таким типом энергосистемы становится все меньше и меньше.

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы таких автомобилей с карбюратором часто ищут более эффективные решения для улучшения динамических характеристик и / или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решит установить карбюратор стороннего производителя, то при выборе необходимо учитывать ряд индивидуальных особенностей.

Читайте в этой статье

Стандартные модели карбюратора

Различные модели карбюраторов ориентированы на защиту окружающей среды, снижение расхода топлива или максимальную динамику автомобиля. Карбюраторы также были разработаны для двигателей разных размеров. Некоторые модели карбюраторов с одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ / Weber

Карбюраторы ДААЗ 2101, 2103 и 2106 были произведены по лицензии Weber.По этой причине модели называются как карбюратор ДААЗ, так и карбюратор Вебера, но понимают одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей по праву можно отнести большой расход топлива на отметке от 10 до 14 литров на сотню километров. Еще одна потенциальная трудность сегодня — это практически полное отсутствие этих моделей, даже бывших в употреблении, в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионным продуктом компании Solex. Карбюратор оказался экономичным и в то же время динамичным решением при установке на классические двигатели. По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему возврата топлива (возврат). Благодаря этому решению излишки бензина возвращаются в бензобак. Обратная магистраль позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь множество вспомогательных электронных систем. Среди основных решений — система холостого хода с электроклапанами, система автоматического холодного пуска и т. Д. Подобные нововведения были обнаружены на экспортных версиях автомобиля. На территории СНГ получил распространение карбюратор Солекс с электрическим клапаном регулировки холостого хода.

Система оказалась проблемной в работе. В этом типе карбюратора воздушные и топливные каналы узкие и быстро забиваются.Если карбюратор своевременно не обслуживать, то в первую очередь вышла из строя система холостого хода. Карбюратор Solex потребляет от 6 до 10 литров топлива в тихом режиме. По динамике он уступает только ранним разработкам Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе — это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка кастомного карбюратора

Владельцы «классики» в некоторых случаях прибегают к установке на свои автомобили нестандартных моделей карбюраторов. Такая установка потребует определенных переделок и последующих корректировок. Речь идет о карбюраторных моделях Solex 21073 и Solex 21083.

Солекс Модель 21073

Данная модель рассчитана на двигатель объемом 1,7 литра и серийно устанавливалась на силовой агрегат автомобиля «Нива». Карбюратор Solex 21073 отличается от других большими каналами и жиклерами.Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться прибавки в динамике, но расход топлива поднимается до 9-12 литров на сотню.

Солекс Модель 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на «классические» движки, то потребуются некоторые доработки. Газораспределительные системы двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что на скорости около 4000 скорость подаваемого воздуха может достигнуть скорости звука, а дальше вращать мотор не удастся.Для установки этой модели карбюратора необходимо расширить диффузоры первичной и вторичной камер для их расширения. Также нужно установить большие жиклеры. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Суммировать

Напоследок добавим, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести дороговизну, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с вышеперечисленными моделями карбюраторов DAAZ, Solex или Weber.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, отрегулировать холостой ход, подобрать жиклеры, убрать провалы.

  • Очистка карбюратора: когда чистить дозатор, признаки и симптомы. Доступны методы чистки карбюратора без разборки и снятия с автомобиля.


  • Карбюратор ВАЗ-2101. Ремкомплект, карб. Как выбрать карбюратор на ВАЗ-2101?

    В этой статье вы узнаете о карбюраторе ВАЗ-2101.Базовый элемент системы впрыска топлива. И проблем с карбюратором довольно много. И не все знают, как правильно произвести ремонт и регулировку. Хороших мастеров иногда днем ​​с огнем найти невозможно. Конечно, прежде чем грешить на систему впрыска, необходимо убедиться, что она вышла из строя. Потому что сбои при разгоне, длительный пробег двигателя, его грубая работа могут быть вызваны не только отказом в топливной системе, но и в системе зажигания.

    Карбюратор «копейка»

    В классической серии ВАЗ, включая модель 2101, устанавливаются несколько типов карбюраторов.В них есть некоторые отличия, например, размеры форсунок, наличие корректора вакуума. Если говорить о карбюраторном копейке, то он подходит для установки только на двигатели, используемые в данной модели автомобиля. Причина этого в том, что распределитель используется без сигнала вакуума. Более современные автомобили оснащены системами зажигания, в которых распределитель имеет регулировку с помощью вакуума. И речь идет не только о нашей компании, но и о контактной (классической). В условиях вашего гаража провести обслуживание и регулировку карбюратора довольно сложно, так как для этого требуются не только инструменты, но и знания, понимание принципа работы системы впрыска.Но самое главное, вы должны знать, как подключаете карбюратор к топливной системе.

    Система карбюратора «копейка»

    Но вы можете своими руками без проблем провести регулировку холостого хода, прочистить форсунки, визуально оценить состояние таких элементов, как ускорительный насос, и в случае его выхода из строя заменять. Также можно поменять все прокладки, уплотнительные кольца, очистить топливные каналы, чтобы система впрыска вернулась в нормальное состояние. Следует отметить, что все регулировки должны происходить не в любом случае, а с учетом процентного содержания CO 2 в выхлопной системе.Следует отметить, что карбюратор ВАЗ-2101 содержит поплавковую систему, которая поддерживает необходимый уровень бензина и производит его регулировку. Насос-ускоритель, главная система дозирования, эконостат, механизм IAC — по каждой из этих систем будет рассказано более подробно.

    Поплавковый механизм регулировки уровня бензина

    И начинать надо с поплавковой конструкции. Для поддержания нормального уровня бензина необходим поплавковый механизм, который установлен в одноименной камере.Если есть очень маленький или очень большой уровень, двигатель не будет работать правильно. Часто подобная неисправность возникает при негерметичности игольчатого клапана. В том случае, если использовать некачественный бензин, он был загрязнен, карбюратор ВАЗ-2101 быстро забьется. Загрязнения попадают в карбюраторную систему и забивают отверстия. Поэтому необходимо внимательно осмотреть все топливо, заменить фильтр, затем очистить клапан. При необходимости отрегулируйте уровень топлива в поплавковой камере.

    Рекомендуем

    Как работает сайлентблок задний переднего рычага и сколько он служит?

    Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

    Расход масла в двигателе. Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

    Пусковой системы и электромагнитного клапана

    Очень часто в карбюраторе «копейка» ломается система запуска и холостого хода. Если при холодном пуске двигателя воздушная заслонка закрывается не полностью, запустить его будет очень сложно. Конечно, какой-то жиклер карбюратора мог просто засориться. В этом случае будет выполнена полная очистка. Чтобы избавиться от всех проблем, необходимо тщательно очистить воздушную заслонку.А при необходимости отрегулируйте сервопривод так, чтобы зазор между стенкой карбюратора и дроссельной заслонкой был нормальным. В том случае, если двигатель на холостом ходу начинает глохнуть, в первую очередь необходимо провести диагностику электроклапана. В частности, у меня пропадало напряжение, которое поступает от замка зажигания на механизм. Чтобы проверить, достаточно ли пигтейла для соединения его центрального контакта с положительной клеммой аккумулятора. Если нет щелчка при подключении питания, устройство сгорело.Следовательно, необходимо его изменить. Если есть щелчок, снимите электромагнитный клапан. Затем очистите его и сопло.

    Холостой ход: настройка

    Аналогично настроен и новый карб. Посмотрите, как происходит этот процесс. Для регулировки холостого хода необходимо знать, сколько оборотов двигатель должен развивать в этом режиме. Вам нужно добиться средней частоты 850 об / мин. Регулировочный винт обеспечивает количество и качество смеси. Во-первых, вам нужно повернуть винт, чтобы достичь номинальной скорости вращения.Затем, вращая винт, добейтесь максимальной скорости. Затем поверните винт номер и уменьшите скорость до исходной 850 об / мин. Затем снова начните «играть» с винтом. Необходимо довести двигатель до точки, при которой он начнет трястись. Выполните окончательную регулировку, повернув винт на несколько оборотов против часовой стрелки, чтобы двигатель работал с максимальной устойчивостью.

    Дроссельная заслонка

    Обратите внимание, что вы должны использовать как чистый бензин. Карбюратор быстро придет в негодность, если в топливе есть примеси.Первым делом нужно установить положение дроссельных заслонок в карбюраторе. Для проведения регулировки необходимо, чтобы они были полностью открыты. Проверьте положение, повернув рычаг до упора. В первичной камере необходимо, чтобы заслонка открылась примерно на 13 миллиметров. Погрешность не более 0,5 мм. Эту настройку можно изменить, если в нужном направлении загнуть нижнюю часть усика. Дополнительная камера должна открываться максимум на 15 миллиметров. Ошибка такая же, как и для основной камеры.Размер отверстия можно отрегулировать, только ослабив шток, который находится на пневмоприводе. Клапан в первичной камере не полностью открыт, усики на рычагах при этом должны начать соприкасаться.

    Игольчатый клапан

    При повороте рычага до упора должен закрыться клапан карбюратора, регулирующий количество воздуха. Обратите внимание, когда регулировка необходима, чтобы при закрытии воздушной заслонки первичной камеры была приоткрыта не более чем на 0 °.8 мм. Для регулировки ускорительного насоса нужно десять раз повернуть рычаг, управляющий дроссельной заслонкой. Бензин, который выходит из дозатора, необходимо собрать в стакан, через который следует измерение объема. Максимальное значение должно быть 8,75 кубических дюймов. Обратите внимание, что перед сканированием необходимо прокачать рычажную помпу на все каналы как можно полнее. Обязательно во время всех ремонтных работ необходимо проверять, насколько герметичен игольчатый клапан карбюратора. Желательно эту работу проводить на специальном стенде.Его можно применять для карбюраторного дизельного топлива под определенным давлением. И контроль, пропускает ли он нагрузку на игольчатый клапан.

    Ремонтный комплект карбюратора

    Обращаем ваше внимание, что несмотря на кажущееся единообразие все ремкомплекты карбюратора могут сильно отличаться. Отправляясь в магазин за комплектом, нужно обращать внимание не только на модель автомобиля, но и на тип карбюратора. Иными словами, если у вас есть ремкомплект «Солекс», карбюраторы «Озон» вам просто не подойдут. Обычно в комплекте есть две прокладки, которые находятся между частями карбюратора.Также в него входят топливные и воздушные жиклеры и форсунки ускорительного насоса, игольчатый клапан, топливный фильтр, похожий на наперсток, пружина. Регулировать карбюратор ВАЗ-2101 можно только при условии, что все его элементы пригодны к эксплуатации. Кроме того, в ремкомплекте должно быть несколько резиновых колец. Обращаем ваше внимание, что вам необходимо покупать оригинальные комплекты, которые производятся на территории нашей страны, а не в Китае. К сожалению, последний может не содержать некоторых элементов, которые необходимо заменить при ремонте карбюратора.Иногда даже они очень низкого качества, а также есть различия в размерах. Так что установить просто не получится.

    Заключение

    Теперь вы знаете основные сведения о конструкции и настройке карбюратора ВАЗ-2101. Несмотря на относительную сложность системы, легко настроить самостоятельно. Конечно, вам на работе понадобится карбюратор, который можно купить в любом магазине автозапчастей. Внимательно посмотрите на карбюратор, который производитель установил на вашу машину.Ведь комплект от «Озона» на «Вебер» или «Солекс» нельзя установить, они имеют совершенно другую структуру.

    Как настроить зажигание. Правильная регулировка системы зажигания на автомобилях ВАЗ Как самому поставить зажигание

    На моделях автомобиля ВАЗ 2106 система зажигания оставалась неизменной до 1980 года. Тогда в конструкции ВАЗ 21065 впервые была реализована бесконтактная транзисторная схема прерывателя зажигания.Однако практически в большинстве модельных исполнений «шестерки» была установлена ​​контактная система зажигания (CWS). Электромеханическая система зажигания с размыканием контактов траверса считается традиционной для классики ВАЗ 2106. Она предусматривает размыкание контактной группы с помощью распределителя зажигания П-125Б.

    Неизменность системы зажигания дает большой опыт ее правильной установки и регулировки. Фото: EL-AB.RU.

    Как устроена система зажигания на ВАЗ 2106

    Система состоит из следующих узлов:

    1. замок зажигания;
    2. дистрибьютор;
    3. катушек;
    4. провода высокого / низкого напряжения;
    5. 4 свечи.

    Замок зажигания VK347 Положение «I» подключает аккумулятор к системе зажигания, в положении ключа «II» запускает двигатель от стартера.

    Прерыватель-распределитель (резина) — Подключает в порядке следования цилиндров 1-3-4-2 свечи зажигания к катушке. Создает опережающий момент воспламенения (в стадии сжатия) топливной смеси в камере сгорания. Изначально модель ВАЗ устанавливалась Р-125Б с механическим октан-корректором, но у него был небольшой диапазон регулировок.

    С 1986 года начата установка прерывателя, оснащенного вакуумным регулятором опережения зажигания модели 30.3706.

    Катушка Представляет собой двухобмоточный трансформатор, создающий импульсы высокого напряжения с напряжением более 10 квадратных метров. Обычно используется Bobin B 117-A, оснащенный магнитопроводом незаблокированного обзора.

    Провода передают высокое / низковольтное напряжение на исполнительные механизмы и свечные элементы системы.

    Свечи А17 ДВ или аналоги создают искру (зазор между электродами 0.5-0,6 мм) от заполненного импульсного напряжения в камере сгорания.

    Электрический ток течет по цепи системы зажигания: плюс (+) аккумулятор → Замок зажигания → Катушка → Drabler → Свечи зажигания.

    Когда требуется регулировка зажигания

    Правильная установка зажигания ВАЗ 2106 улучшает легкость запуска двигателя, динамику и ресурс силового агрегата. В обязательном порядке проводится после:

    • капитального ремонта двигателя или операций, связанных с частичной разборкой двигателя;
    • переустановка распредвала;
    • клапан протекает;
    • замена колодок блока цилиндров, цепи / цепи ГРМ.

    Что будет при отсутствии регулировки

    Бесконтактное зажигание — один из самых популярных способов тюнинга отечественных автомобилей. Фото: Vaz-remzona.ru.

    При опережающем зажигании появится металлическое деление, когда двигатель работает, двигатель нестабилен, обороты холостого хода «плавают», сила тяги падает, топливо перекрывается.

    При позднем зажигании опускается подборщик двигателя, мотор находится в нагаре, в результате чего быстро нагревается.Чтобы разогнать машину, необходимо прогреть педаль газа.

    Следствием неправильно выставленного зажигания становится преждевременный износ цилиндропневмогруппы, заклинивание двигателя от перегрева и выхода из строя ТС.

    Как отрегулировать зажигание самостоятельно

    Регулировку зажигания можно провести в ремонтной мастерской стробоскопом или самостоятельно. Из инструментов и защелок вам понадобится ключ коленвала, ключ на «13», контрольная лампочка на 12 В, которую можно заменить вольтметром.Вначале снимаем защелку и снимаем крышку распределителя. На первом этапе работы:

    1. Выключить (-) клемму АКБ.
    2. На неработающем силовом агрегате выставляем поршень первого цилиндра в положение, соответствующее фазе сжатия (искрообразования) перед верхней мертвой точкой.
    3. Для этого поверните свечу первого цилиндра и заглушите отверстие головки блока цилиндров.
    4. Смотрим коленвал Ключом, выбираем положение, при котором воздух вытолкнет палец из отверстия.
    5. Совмещаем две метки: на шкиве ГРМ и крышке ГРМ. На последнем есть большой (0 °), средний (5 °) и короткий (10 °) риски, обозначающие разный угол опережения зажигания. Необходимо совместить риск со средней меткой синхронизации, что означает установку угла опережения зажигания на 5 °.
    6. Оберните свечу и подсоедините высоковольтный кабель.

    На втором этапе работ производим определение момента зажигания:

    1. Подключаем (-) клемму АКБ.
    2. Ослабляем гайку крепления траверсы «13».
    3. Соединяем зажимами «Крокодил» один конец выходящей лампочки подключаем к массе, второй подключаем к низковольтному проводу катушки.
    4. Соединить центральный провод прерывателя с «массой».
    5. Поверните ключ зажигания в положение «I», контрольная лампа загорится.
    6. Очень медленно поверните шасси траверсы по часовой стрелке, пока лампочка не погаснет.
    7. Поверните отбойник гусеницы против часовой стрелки, пока не загорится лампа.
    8. Зафиксировав положение механизма, одной рукой затянуть гайку крепления распределителя.

    Если вам удобнее наглядная инструкция, ознакомьтесь с этим видео:

    Быстрый способ регулировки зажигания «на слух» в экстренных случаях

    В непредвиденных обстоятельствах может потребоваться регулировка зажигания в пути . Для этого установите на работающую систему внутреннего сгорания (воздушную заслонку) примерно 2000 об / мин. Двигатель. Ослабьте крепление распределителя и поверните корпус попеременно в обоих направлениях.Прислушиваясь к звуку мотора, выбирайте оптимальное положение траверса. Силовой агрегат должен развивать максимальное количество оборотов и работать без «сбоев». В найденном месте фиксируем резину.

    Проверка правильности регулировки зажигания

    Проверка в пути поможет выявить недостатки регулировки, для этого следует:

    • в поездке развивать в дороге автомобиль до 40-50 км / ч и, переключившись на 4-ю скорость, резко вдавить педаль газа в пол;
    • раздастся звон «пальцев» и возникнет детонация, которая должна появиться в течение 2-3 секунд ;
    • если детонация длится дольше (иногда она не прекращается через некоторое время после выключения двигателя), нужно произвести более позднее зажигание, ослабить крепление и выставить резину на 1 ° по часовой стрелке;
    • при отсутствии детонации и резервуара пальцев необходимо произвести более ранние зажигания, необходимо повернуть корпус прерывателя на 1 ° против часовой стрелки;
    • После приведения корпуса выключателя в оптимальное положение следует затянуть гайку крепления.

    Вывод

    Если диапазона регулировки недостаточно для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ сохраняет работоспособность, но есть перебои или работает некорректно? Необходимо проверить исправность следующих пунктов функционала:

    • контакты прерывателя, которые часто сгорают или платят;
    • подшипник подвижной пластины траверсы;
    • текстолитовый блок или гильза рычага брони, изнашиваются с течением времени;
    • катушечные обмотки для межконтактного замыкания, пробоя или прошивки на массу;
    • Барбарис / наконечники свечей зажигания.

    Правильно отрегулированный момент зажигания — один из определяющих факторов правильной работы. бензиновый двигатель внутреннего сгорания. Даже незначительные нарушения его регулировки приводят к потере мощности силового агрегата, увеличению расхода топлива, перегреву, возникновению детонационных процессов.

    В этой статье мы расскажем о том, какие таблички зажигания бывают, зачем они нужны, и как поставить правильный момент воспламенения горючей смеси на примере восьмого и шестнадцатого перчаточных двигателей ВАЗ-2110.Кроме того, мы рассмотрим концепцию опережения и разберемся, как ее корректировать.

    Почему момент так важен

    Плавающая топливно-воздушная смесь в камере сгорания ДВС Должна быть четко видна в конце цикла сжатия до достижения поршня верхнего основания. Если зажигание начнется раньше этого момента (раннее зажигание), давление газа будет противодействовать движению поршня, вызывая детонацию. При возгорании в верхней мертвой точке происходит обратное явление.В дальнейшем воспламенение характеризуется воспламенением смеси при увеличивающемся объеме камеры сгорания, что приводит к снижению мощности силового агрегата.

    Какой угол опережения зажигания

    Оптимальная точка зажигания достигается регулированием времени его опережения. Эта величина характеризуется углом поворота коленчатого вала, при котором напряжение подается на свечу до того, как поршень окажется в верхней мертвой точке. Естественно, он не может быть постоянным.

    Для определения желаемого угла регулировки необходимо учитывать качество топлива, так как оно зависит от времени сгорания смеси, а также количества оборотов двигателя.

    Как регулируется впереди вперед

    В инжекторных автомобилях ВАЗ-2110 реализована настройка зажигания электронного блока управления. Он получает необходимую информацию от датчика положения коленвала и на его основании определяет момент, когда нужно подать искру.Но это происходит только тогда, когда фазы газораспределения выставлены правильно. В противном случае все может произойти с точностью до наоборот.

    Регулировка угла опережения в карбюраторных двигателях также выполняется автоматически. Для этого служит вакуумный корректор. Принцип его работы заключается в изменении угла опережения в зависимости от числа оборотов двигателя. Это происходит из-за разницы давлений, возникающей под дроссельной заслонкой Карбюратор, с которой корректор соединен трубкой.

    Кроме того, регулируется угол опережения и вручную поворачивается крышка распределителя зажигания в ту или иную сторону. Это своего рода грубая настройка, позволяющая настроить двигатель на качество топлива.

    Какие метки и зачем они нужны

    Для удобства регулировки фаз газораспределения на каждом автомобиле Двигатель Имеются соответствующие метки зажигания. Применяются к приводным элементам газораспределительного механизма.

    На клин маховика тоже есть риск.Это видно, если вытащить резиновую заглушку, закрывающую смотровое окошко на крышке коробки передач. Метка на заводной головке при правильном зажигании обязана совпадать с такой же меткой на КПП.

    Проверяем и корректируем метки на восьмиточечном впрыске

    Для регулировки зажигания потребуются следующие инструменты:

    • домкрат;
    • ключ цилиндровый;
    • ключ (головка) на 10;
    • ключ на 13;
    • ключ на 17;
    • ключ на 19;
    • отвертка большая шлицевая;
    • фонарик.

    Еще желательно привлечь помощника.

    Порядок выполнения работ:


    Как поставить зажигание в перчатку шестнадцатого двигателя ВАЗ-2110

    Для регулировки зажигания по «десятке» впрыска шестнадцатого калибра потребуются те же инструменты. Процесс настройки практически аналогичен, но необходимо учитывать, что у этого силового агрегата не один, а два соответствующих вала. Порядок работы следующий:

    1. Ставим машину на ровную платформу, блокируем колеса.Подставил его от переднего правого колеса. Снимаем колесо.
    2. В моторном отсеке Демонтируем декоративную накладку на двигателе.
    3. Откручиваем пять болтов, которые крепят переднюю крышку крышки ГРМ.
    4. Выше описанного метода демонтировать шкив коленчатого вала.
    5. Сначала прокрутите колесо и сравните метки на шестернях распредвалов с метками на верхней части задней крышки. Когда они совпадают, проверьте положение, отмеченное на шкиве коленчатого вала.Если он совпадает с положением точки на крышке масляного насоса — зажигание в порядке.
    6. Если они не совпали, снимите ремень ГРМ и проведите регулировку по описанному выше восьмиточечному алгоритму.

    ОСОБЕННОСТИ Настройки зажигания в карбюраторном двигателе

    Установка зажигания по меткам карбюраторный двигатель Осуществляется так же, как и инжекторный восьмипозиционный. Единственное отличие — нужна ручная регулировка угла зажигания. В условиях СТО это выполняется с помощью стробоскопа и тахометра.

    Но можно и настройку провести «на глаз». Все, что потребуется для такой регулировки, это накидка ключа на 10. Алгоритм следующий:

    1. Поднимаем капот и отпускаем ключ на три гайки, прижимая крышку распределителя зажигания к корпусу.
    2. Прокрутите крышку так, чтобы метка на ней совпала с «нулевым» риском на шкале кузова.
    3. Запустить двигатель, прогреть его до рабочей температуры.
    4. Прокрутите крышку вниз по часовой стрелке, пока двигатель не начнет набирать максимальное количество оборотов.После этого включаем половину деления влево.
    5. Садимся за руль, разгоняем машину до 60-70 км / ч на 4-х передачах. Давим на педаль газа резко вниз, прислушиваемся к двигателю. Если при этом ровная детонация (пальцы стучат) — у нас слишком раннее зажигание. Останавливаемся и поворачиваем крышку еще немного против часовой стрелки. При правильном выставлении зажигания уголь, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набирая обороты, продолжает работать в штатном режиме.
    6. Достигнув желаемого результата, затяните гайки крышки.

    Инструкция

    Отрегулируйте угол замкнутого состояния контактов перемещения (УЗК). Для этого снимаем крышку прерывателя трамблера и очищаем контакты соответствующим, удаляя все образовавшиеся туберкулезные оксиды. После чистки убедитесь, что контакты прилегают друг к другу. При необходимости отрегулируйте, слегка гибкий неподвижный контакт.

    Поверните коленчатый вал в такое положение, при котором расстояние между контактами траверсы наибольшее.Выкрутите винт, фиксирующий контактную группу на опорной плите, и введите между контактами щуп 0,4 мм. Определите положение контактной группы, при котором зонд перемещается с усилием, и зафиксируйте его, затянув винт. Ставни 0,35 и 0,45 мм. Проверить размер зазора.

    Используйте специальный переключатель для вращения коленчатого вала. При его отсутствии совершайте его медленное вращение, аккуратно толкая машину на четвертой или пятой передаче. Не используйте стартер для этих целей. Установив нужный клиренс, автоматически выставляется нужное значение Узб, но только в собираемых новых колесах без нарушения техники и размеров.Поэтому проведите дополнительные настройки.

    С крышки прерывателя снимите центральный высоковольтный провод и прислоните его к массе. К проводу, идущему от траверсы на катушке зажигания, подключите лампочку. Включите зажигание: лампочка будет гореть при размытии контактов прерывателя и гаснет при их замыкании. Начните медленно вращать коленчатый вал двигателя по часовой стрелке.

    Как только лампочка погаснет, отметьте положение каретки на корпусе траверса.Также отметьте положение бегунка во время зажигания лампочки. Измерьте длину окружности корпуса прерывателя. Чтобы вычислить Uzb, умножьте число PI (3.14) на 360 и на диаметр корпуса траверса, а затем разделите длину дуги между отметками. В результате получится угол в градусах и минутах. Сравните его с рекомендованными значениями в инструкции по эксплуатации.

    Для регулировки угла опережения зажигания (CAP) поверните коленчатый вал так, чтобы метка на его шкиве совпала с меткой на крышке газораспределительного механизма (см. Руководство по эксплуатации).Ползун траверса должен стоять напротив высоковольтного провода 1 цилиндра. Подключите лампочку одним проводом к проводу, идущему от траверсы к катушке зажигания, другим — к массе. С крышки прерывателя снимаем центральный провод и опираемся на массу. Ослабьте стопорное тело затвора ходовой части. Включите зажигание.

    Начните вращать кожух тяг по часовой стрелке, пока свет не погаснет. Затем медленно поверните его в обратном направлении, пока не загорится свет. Как только загорится лампочка, закрепите в этом положении болт корпуса прерывателя.После выполнения всех регулировок проверьте полученный результат в движении.

    Прогреть двигатель, на 4-й передаче разогнать до 40-50 км / ч. При резком нажатии на педали газа должны появиться характерные детонации и начать уверенный набор скорости. При отсутствии слышимой детонации поверните резину против часовой стрелки на 1 деление по шкале в основании корпуса. Если детонация длится более 1-2 секунд, поверните рублер на указанное значение по часовой стрелке. Повторить процедуру до получения детонации, длительностью 1-2 секунды.

    От правильной настройки и бесперебойной работы напрямую зависит стабильность двигателя, его мощность, экономия топлива и т. Д. Норма на четырехтактных двигателях Топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть до кульминации в верхней мертвой точке. Этот момент воспламенения связан с тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.

    Под поздним или ранним зажиганием необходимо понимать задержку или опережение срабатывания системы зажигания в зависимости от того, какое положение находится в цилиндре.Другими словами, искра свечи зажигания образуется и заполняет топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а до или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы автомобилей, у которых возможность саморегулирования ISN (угла опережения зажигания) часто сталкиваются с необходимостью настройки зажигания.

    Читайте в этой статье

    Как понять, что возгорание позднее или начало

    Воспламенение рабочей смеси топлива и воздуха в цилиндрах с опережением или задержкой приводит к определенным сбоям в работе мотора.В списке основных признаков, по которым можно определить неправильно установленное зажигание, следует выделить:

    • затрудненный запуск двигателя;
    • ощутимое увеличение расхода топлива;
    • двигатель теряет подборщик, падает мощность;
    • — нестабильная работа в режиме холостого хода;
    • теряется отзывчивость на нажатие педали газа;
    • произошел перегрев двигателя и детонация;

    Неправильный угол зажигания может проявиться в виде характерных хлопков, которые подаются в производственную систему, в и т. Д.Совершенно очевидно, что дальнейшая эксплуатация с остановкой сбитой глубинки может привести к более серьезным поломкам двигателя, особенно в случае устойчивой детонации.

    Последствия неправильного угла зажигания

    Как и раньше, зажигание отрицательно сказывается на работе и ресурсе двигателя. Следует добавить, что от правильного момента зажигания зависит не только мощность и расход топлива. Если искра образовалась раньше положенного времени, то давление расширяющихся газов начинает противодействовать подъему поршня в ВМТ (раннее зажигание).Возгорание рабочей смеси после того, как поршень начал двигаться от НТТ вниз, приводит к тому, что выпуск топлива «догоняет» поршень и попадает в выпуск, а полезной работы не совершает (последующее зажигание) .

    В случае преждевременного воспламенения поднимающийся поршень требует большого усилия для сжатия образующихся газов в результате преждевременного сгорания смеси. Нагрузка в таких условиях значительно увеличивается.

    Признаки раннего возгорания проявляются в виде следующих симптомов:

    • появление металлических роликов при работе двигателя, которые локализуются в области блока цилиндров;
    • холостые обороты плавающие, двигатель неустойчивый;
    • после нажатия «ГАЗ» возникает пауза, двигатель не «тянет» и затмевает топливо;

    Позже зажигание также наносит ощутимый вред двигателю.Горение смеси в этом случае происходит в условиях снижения давления и увеличения объема в цилиндре ДВС. Нарушается процесс сгорания самой топливовоздушной смеси, которая выходит из поршня во время рабочего хода. В результате признаки позднего возгорания:

    • двигатель теряет мощность, для разгона надо сильно давить на газ;
    • наблюдается значительное увеличение расхода топлива;
    • Мотор
    • сильно взводит и наигар;
    • неправильное сгорание смеси приводит к перегреву двигателя;

    Угол опережения зажигания

    Правильно выставленный момент зажигания включает регулировку ЧУРД.Отрегулировать угол зажигания необходимо на холостом ходу. При этом следует иметь в виду, что оптимальным оборотом холостого хода считается пересмотренный в пределах 850-900 об / мин. Угол наклона момента зажигания также находится в определенных рамках от -1 (отрицательный) до +1 (положительный) градус. Указанная степень является степенью по отношению к VMT.

    Чаще всего для установки момента зажигания используют стробоскоп. Такое решение позволяет добиться аккуратности при установке. При отсутствии прибора можно также использовать контрольную лампу.

    Указанная лампа подключается к плюсовой клемме распределителя зажигания, а также совмещается с массой. Далее рассмотрим основные доступные способы регулировки зажигания на следующем примере отечественной «классики»:

    Настройка зажигания на стробоскопе

    • двигатель должен быть прогрет до рабочей температуры;
    • стробоскоп подключен к бортовой сети;
    • откручена стопорная гайка крышки прерывателя зажигания;
    • датчик срабатывания сигнализации поставлен на высоковольтный провод первого цилиндра;
    • при наличии шлангового корректора вакуума необходимо будет снять и заглушить указанный шланг;
    • свечение строба направлено на шкив коленчатого вала;
    • двигатель заводится и работает на холостом ходу;
    • выполнена траверса корпуса;
    • положение корпуса прерывателя дозатора фиксируется таким образом, чтобы метка на шкиве совпадала с соответствующей меткой на;
    • после совмещения меток стопорная гайка затягивается;

    Установка Woz

    Если есть способ установить зажигание на лампочку, то нужно проверить коленчатый вал двигателя, чтобы метка на шкиве коленвала совпадала с меткой на крышке ГРМ.При этом ползунок на распределителе зажигания должен указывать на цилиндры первого цилиндра.

    Далее расслабляют шагающий подстроечный резистор, после чего один провод от лампочки коммутируется с проводом, идущим к катушке зажигания от траверса. Второй провод от лампы крепится к земле. Затем нужно включить зажигание и повернуть корпус траверсы по часовой стрелке до тех пор, пока контрольная лампа не перестанет гореть. После этого следует осторожно повернуть корпус траверса назад, то есть против часовой стрелки.Определив положение, в котором загорается лампочка, необходимо зафиксировать цепь траверса в этом положении. Фиксация осуществляется с помощью затяжки гайки распределителя.

    Другие способы настройки и проверки зажигания на автомобиле

    Также можно выставить зажигание от искры или самостоятельно выбрать такой угол, когда двигатель будет работать максимально стабильно и плавно. Самый простой и наименее точный способ — установка исходя из режима работы двигателя. Для настройки двигатель поднимается, после чего гайка крепления корпуса тримблера ослабляется.Далее вам нужно будет повернуть корпус дозатора по часовой стрелке и против, найдя положение, в котором двигатель работает точно и вращается максимально высоко. После этого проверьте корпус прерывателя на пару градусов по часовой стрелке и затяните гайку.

    При настройке зажигания на искру следует совместить метки на коленвале и шкиве ГРМ, а метка на бегунке должна указывать на провод первого цилиндра. Затем гайка корпуса распределителя ослабляется, после чего следует снять центральный высоковольтный провод с крышки траверса.

    Затем контакт провода расположить возле массы (около 5 мм.) И включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпусу нужно повернуть обратно к тому моменту, когда между «массой» и контактом провода появится искра. В этом положении корпус травера должен быть зафиксирован стопорной гайкой прерывателя.

    В конце необходимо проверить правильность uz в движении.На прогретом двигателе машину следует разогнать до 40-45 км / ч, после чего включают четвертую передачу и полностью нажимают педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация присутствует кратковременно (2-3 секунды), но исчезает при разгоне автомобиля. Если детонация после разгона продолжается, то высока вероятность преждевременного возгорания. Если детонации нет в момент включения 4-й передачи, то зажигание позже.В таких случаях увеличение УАЗа следует повторить для получения оптимального результата.

    Читайте также

    Как поставить пуск дизеля с впрыском топлива. Различные способы настройки UU. Советы и рекомендации по самостоятельной настройке.

  • Почему двигатель стреляет в карбюратор, в выхлопную систему. Причины появления хлопка в карбюраторе, дополнительные симптомы, устранение неисправностей.


  • Владельцам карбюраторной классики, вне зависимости от того, какое у них зажигание — контактное или бесконтактное периодически, необходимо заниматься задачей регулировки зажигания.Право отрегулировать зажигание на ВАЗ-2107 несложно, даже не имея опыта и навыков, можно отрегулировать его разными способами, стробоскопом, контрольным светом, просто настроить по определенным параметрам. Сегодня мы постараемся рассказать, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, что бы регулировать зажигание на ВАЗ-2106 самостоятельно .

    Ведь все мы знаем, что неправильно настроенное зажигание на классике может привести к таким последствиям, как топливный бак, неравномерность холостого хода, плохая тяга и т. Д.

    Для того, чтобы Зажигание на ВАЗ 2105 Нам понадобился следующий инструмент:
    Ключ на «13», контрольный, вольтметр или стробоскоп, свечной ключ и ключ для притирки коленвала.
    Выставьте зажигание на свой первый или четвертый цилиндр на свой вкус. Мы пойдем классически и выставимся первыми.
    Итак, обратим внимание на крышку ГРМ нашего двигателя, на шкиве коленчатого вала есть метки и контр-метка.
    Короткая этикетка на крышке соответствует углу наклона 10 ° вперед.
    Средний — 5 ° и длинный — 0 °.
    NMT (верхняя мертвая точка) обозначается риском на шкиве. Снимите крышку с траверсы.

    Ключ поворачивает коленчатый вал до тех пор, пока метка на шкиве коленчатого вала не встанет относительно 3 меток на крышке ГРМ, что соответствует 0 °.


    При этом каретка гусеницы должна располагаться напротив высоковольтного провода первого цилиндра. К проводу, идущему от траверсы на катушке зажигания, подключаем один из проводов лампочки, а второй провод подключаем к массе.Центральную проволоку снимают с крышки траверса и тоже прислоняют к массе. Ослабляем гайку крепления корпуса триммера.

    Ключ поворачивается в положение, при котором включено зажигание.
    Поверните корпус травера по часовой стрелке, пока не погаснет лампочка (контакты травера замкнуты). Затем медленно поверните в другую сторону, пока не загорится лампа (размыкание контактов). Кстати, вместо лампочки можно использовать свечу, чтобы носить провод прямо от катушки зажигания.В момент открытия меня спрашивают как искру. В этом положении зафиксируйте цепь траверса. Затяните гайку.
    А теперь проверим, насколько мы отрегулировали зажигание на нашем карбюраторе ВАЗ-2107 .
    Для этого запускаем и прогреваем двигатель до рабочей температуры и трогаемся с места. Разгоняемся примерно со скоростью 45 километров в час, ломаем 4 передачу и нажимаем педаль газа. Слушаем, есть ли детонация. Должно быть, но при разгоне должно быстро исчезнуть.Если в виде детонации он остался, то возможно преждевременное возгорание. А если детонации нет вообще, то позже. Регулировка до момента до детонации, которая «самоотводится» через пару секунд после нажатия на педаль газа. Тогда можно считать, что регулировка зажигания на нашей классике завершена.

    Как можно недорого улучшить двигатель ВАЗ-2110

    Наверное, каждый автовладелец мечтает, чтобы его машина всегда была быстрой, мощной и маневренной.Но так бывает не всегда, особенно для ВАЗ-2110. Исправить это можно только тюнингом. Многие водители подразумевают под этой характеристикой установку различных спойлеров, громоздких манекенов и бамперов, якобы повышающих аэродинамику.

    Следует отметить, что вся процедура установки пластикового обвеса практически не влияет на технические характеристики автомобиля. Скорее всего, это всего лишь элемент стилизации, который влияет только на внешний вид машины. А если уж очень хочется получить от своего железного друга максимум (в плане скорости), лучше всего прокачать двигатель ВАЗ-2110.Этот процесс позволяет увеличить мощность двигателя на несколько десятков лошадиных сил. Но при этом нужно быть готовым к большим денежным затратам, которые может себе позволить далеко не каждый автовладелец. Поэтому в этой статье мы рассмотрим бюджетный способ тюнинга самой важной части каждой машины.

    С чего лучше начать? Карбюратор ВАЗ-2110

    За счет карбюратора можно многое, в том числе увеличить мощность мотора. Главное знать, как это сделать правильно.Кроме того, для регулировки карбюратора не нужно приобретать дополнительные запчасти ВАЗ-2110 и мучиться с их установкой. Но здесь стоит отметить одну важную деталь: с увеличением мощности двигатель будет поглощать бензина в среднем на 5-10 процентов больше. Поэтому после регулировки не удивляйтесь повышенному расходу топлива.

    Увеличение подачи воздуха в двигатель ВАЗ-2110

    Это еще один способ увеличения мощности, но уже без повышенного расхода топлива.В этом случае обычный воздушный фильтр нулевого давления следует заменить другим вариантом — фильтром низкого давления. Такая запчасть существенно снизит сопротивление воздуха, тем самым добавив двигателю ВАЗ-2110 до 7-8 процентов мощности.

    Выпускной коллектор

    Мало кто знает, что эта деталь также существенно влияет на производительность двигателя. Все выхлопные газы из цилиндров устремляются к выходу рабочего тела через глушитель.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
