Проверка и регулировка привода сцепления автомобиля

Сцепление в автомобиле играет немаловажную роль. Оно дает возможность разъединить силовую установку от трансмиссии, хотя и предназначено оно для кратковременного действия. Это дает возможность изменить передаточное число коробки передач путем введения в зацепление тех или иных звездочек – переключение передач. Помимо этого, сцепление позволяет плавно начать движение, а также отсоединить коробку от мотора во время торможения.

За основу работы сцепления положена сила трения между разными материалами, в случае автомобилей – металла и фрикционных накладок. Но там, где есть трение – там есть и повышенный износ. Особенно износ увеличивается при трогании с места, когда подключение коробки передач производится постепенно.

Все это производит к тому, что основные элементы сцепления – диски изнашиваются, толщина их уменьшается, а ходы дисков и выжимного подшипника увеличиваются. В итоге, сцепление подвергается усиленному износу, что может привести к полному износу ведомого диска и потребности в его замене.

Интересно, что регулировка чего-либо в самой конструкции сцепления не производится, все регулировочные работы производятся с приводом включения. Все это достигнуто благодаря использованию у легковых авто мембранной пружины. У грузовых авто, где установлены рычаги отжима ведущего диска,  требуется еще и регулировка хода этих рычагов. То есть, регулировка у авто с таким сцеплением производится за два подхода – сначала регулируется положение рычагов, а затем привода.

Конструкция и принцип работы сцепления

Чтобы было более понятно, коротко опишем конструкцию сцепления. Данное устройство размещается в корпусе, установленном между силовой установкой и коробкой передач, причем со стороны двигателя в этот корпус выходит маховик, а со стороны коробки передач – ведущий вал. Концевик этого вала входит в маховик, чтобы соблюдалась соосность между коленвалом и ведущим валом коробки.

Основным элементом сцепления является корзина с размещенным в ней ведущим диском. Этот диск подпружинен, но имеет возможность перемещаться продольно за счет этих пружин, а также рычагов. У легковых авто пружина совмещена с рычагами – мембранная пружина.

Корзина при помощи болтового соединения жестко крепится к маховику. Между ней и маховиком помещен ведомый диск. Осью для этого диска выступает вал КПП, причем связан он с ним посредством шлицов, по которым диск может перемещаться.

Коротко о принципе работы. Поскольку корзина с ведущим диском жестко закреплена на маховике, то она полностью воспринимает крутящий момент двигателя. Но с коробкой корзина не связана, поэтому этот момент она никуда не передает. Зато с коробкой связан ведомый диск, поскольку посажен он на ведущий вал. Чтобы передать момент, нужно зажать, причем сильно, ведомый диск между ведущим и маховиком. За это отвечают пружины, которыми поджимается ведущий диск.

При потребности в разъединении мотора и КПП, нужно воздействовать на пружины, поджимающие ведущий диск. Усилие снижается, диск, отходя, прекращает прижимать ведомый диск к маховику – передача момента перестает производиться.

То есть, чтобы отключить мотор от КПП, нужно воздействовать на пружины ведущего диска. Для этого в конструкцию включен выжимной подшипник. Размещается он за корзиной на фланце ведущего вала КПП. Перемещаясь по этому фланцу, он может воздействовать на пружины корзины, но для этого ему нужно усилие, чтобы преодолеть сопротивление их. Берется это усилие от ноги человека, который нажимает на педаль сцепления. Усилие его передается посредством системы привода на подшипник и тот уже вступает в работу.

Назначение свободного хода педали сцепления

Как уже сказано, со временем происходит износ дисков, в результате чего изменяются зазоры хода дисков и подшипника. Поэтому периодически должна производится регулировка сцепления, а точнее привода, чтобы убрать появившиеся зазоры. У легкового авто все это сводится к тому, что производится всего лишь регулировка свободного хода педали сцепления.

Регулировка привода сцепления

Этот ход должен присутствовать – это всего лишь зазор между вилкой выключения сцепления, выжимным подшипником и рычагами корзины, но он обязательно нужен, чтобы не было постоянного соприкосновения подшипника с рычагами, из-за чего подшипник будет работать постоянно и быстро выйдет из строя. Также этот зазор не должен быть большим, поскольку ход педали сцепления ограничен, и если будет большая выборка на свободный ход, то остального хода педали не хватит для полного выжима ведущего диска.

Даже при нормальной работе сцепления хотя бы раз в год должен производится замер свободного хода педали. При нормальном рабочем сцеплении данный ход должен составлять 30-35 мм, вне зависимости от типа привода – механического, тросового или гидравлического.

Изменение размера этого хода в основном зависит от стиля вождения водителя. При агрессивном стиле, когда сцепление используется активно, износ дисков, в частности, фрикционных накладок, производится быстрее. В результате размер свободного хода измениться быстрее.

Основные неисправности сцепления

Видео: Неисправность сцепления на ВОЛГЕ

Если вовсе не обращать внимания на работу сцепления, то зачастую это приводит к таким проблемам:

  • При полном выжиме педали автомобиль продолжает двигаться – сцепление «ведет». Это как раз происходит из-за износа дисков, при этом выборка появившегося в результате износа зазора не производится. Увеличенный свободный ход приводит к тому, что полностью разъединить мотор с КПП не удается и крутящий момент продолжает передаваться даже при полном выжиме педали. Сопровождается это усложненным переключением передач, хрустом при вхождении в зацепление шестерен КПП;
  • Противоположной описанному ситуацией является пробуксовка сцепления. Причиной пробуксовки является отсутствие свободного хода и перетяжка положения вилки. В результате выжимной подшипник постоянно немного поджимает пружины ведущего диска, из-за чего он не полностью прижимает ведомый диск. Признаками пробуксовки является более затрудненный набор скорости, специфический запах в салоне из-за постоянного перегрева накладок, повышенный шум работы из-за постоянно вращающегося выжимного подшипника.
  • Повышенный шум в работе может быть и из-за малого свободного хода, когда выжимной подшипник поджат к рычагам корзины, но не выжимает их. То есть, пробуксовки нет, но подшипник постоянно вращается.

Проверка и регулировка свободного хода педали сцепления

При возникновении этих признаков следует вначале проверить состояние привода, а после замерить свободный ход. Проверить нужно точки соединения педали сцепления с тросом, тягой или штифтом поршня главного цилиндра гидропривода, а затем соединение тяги, торса или штифта рабочего цилиндра с вилкой выжимного подшипника.

Видео: регулировка сцепления .самый легкий способ ваз 2110.2111.2112

Проверка свободного хода производится обычной линейкой. Один край ее упирают в пол, а второй подставляют к педали. Затем слегка нажимают на педаль, производя выборку всех зазоров от педали к рычагам корзины. При этом педаль двигается без особого сопротивления. Когда все зазоры выбраны, движению педали будет препятствовать пружины корзины, у движения педали появится сопротивление. Именно этот ход до начала сопротивления и нужно замерить, составлять он должен 30-35 мм.

Если свободный ход больше или меньше, производится регулировка. У всех авто, с разными приводами сцепления регулировка производится в одном месте – точке соединения привода с вилкой подшипника. Для этого на штифте троса, тяги или рабочего цилиндра имеется резьба с двумя гайками. Этим штифтом привод заходит в вилку и закрепляется гайками.

Поэтому регулировка свободного хода производится изменением длины входа штифта в отверстие вилки. Достаточно послабить контргайку и второй гайкой изменить длину входа штифта путем накручивания или откручивания гайки. При большом свободном ходе гайка накручивается на штифт, а при малом – откручивается. После производится еще один замер длины свободного хода, и если он соответствует норме, регулировочная гайка зажимается контргайкой. Если зазор не соответствует, нужно далее производить регулировку.

После регулировки нужно проверить работоспособность сцепления. Если оно продолжает неисправно работать, возможен выход из строя одного из элементов сцепления и потребуется его замена.

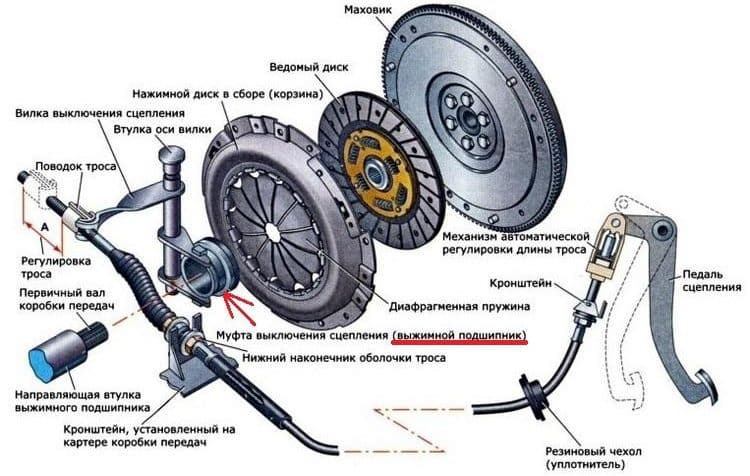

Конструкция, неисправности, принцип работы выжимного подшипника сцепления

Чтобы переключить скорость в коробке передач, нужно кратковременное разрывание передачи вращения от двигателя на трансмиссию. За это отвечает сцепление, состоящее из ряда деталей, среди них и выжимной подшипник.

Принцип действия

Классическая схема «сухого» сцепления, применяемого на легковых машинах, является постоянно замкнутой. Конструкция такого узла включает в себя корзину с ведущим диском, которая болтами фиксируется на маховике. Между ними установлен ведомый диск, посаженный на шлицы первичного вала КПП. За счет мощной диафрагменной пружины ведомый диск постоянно прижимает ведущий к маховику, поэтому такая схема и называется замкнутой.


В задачу выжимного подшипника входит размыкание потока. Водитель, выжимая педаль сцепления, посредством привода смещает подшипник по направляющей втулке, установленной на первичном валу в сторону корзины. За счет усилия ноги водителя этот подшипник надавливает на диафрагму, следствием чего становиться перемещение ведущего диска по направляющим внутрь корзины. Он отходит и высвобождает ведомый диск – передача вращения прерывается. После отпускания педали подшипник отходит в сторону КПП, и пружина возвращает ведущий диск на место – поток возобновляется.

Виды, и конструктивные особенности

В конструкции сцепления авто применяется два вида выжимных подшипников:

  1. Механические.
  2. Гидравлические.

Основные элементы  выжимных подшипников  — это шариковые или роликовые подшипники закрытого типа. Они используются как на механическом, так и гидравлическом типе изделия.   В  их конструкцию входит также корпус.

В механических элементах этот корпус предназначен для взаимосвязи с вилкой привода сцепления. Такие узлы могут иметь самую разную конструкцию (корпус представлен в виде втулки, вставляемой во внутреннюю обойму, или же он устанавливается на внешнее кольцо), но у всех корпусов присутствуют специальные выступы, на которые воздействует вилка. В целом, в механических подшипниках корпусы только для этого и предназначены.

Схема сцепления автомобиля ВАЗ — 2107
1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод гидропривода выключения сцепления; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

В гидравлических выжимных подшипниках конструкция корпуса сложнее, поскольку он выступает в роли гидроцилиндра. Суть работы у него такая – водитель, нажимая на педаль, создает давление жидкости в приводе сцепления. Эта жидкость поступает в корпус и выдавливает поршень гидроцилиндра с закрепленным на нем подшипником. Сам корпус в такой конструкции не перемещается вместе с упорным элементом, что дает возможность жестко фиксировать его болтами к корпусу сцепления.

Подшипник в конструкции узла используется для создания нажима с минимальным трением. При контакте с диафрагменной пружиной он вращаетсяс той же скорость, что и элементы сцепления, из-за чего трение между контактируемыми поверхностями отсутствует. Трение есть в самом подшипнике, но незначительное.

Привод выжимного подшипника бывает механический, гидравлический и комбинированный. В первом случае усилие от педали передается системой тяг или приводным тросом. Используется этот привод с механическими подшипниковыми узлами.

Гидравлический привод соответственно применяется на втором типе подшипников, поскольку жидкость у него является основным рабочим элементом (от ее давления срабатывает гидроцилиндр).
Особенность комбинированного привода заключается в том, что жидкость действует не на подшипник, а на вилку, а та в свою очередь перемещает механический подшипник.

Ещё кое-что полезное для Вас:

  • Какие тормозные колодки лучше выбрать для своего автомобиля?
  • Разновидности ступичных подшипников, применение и конструктивные особенности
  • Что такое ШРУС в автомобиле, устройство, где находится
Видео: Сцепление автомобиля

Признаки износа выжимного подшипника

Выжимные подшипниковые узлы – изделия надежные и могут прослужить большой срок. Обычно он выходит из строя из-за естественного износа самого подшипника. Но его ресурс может существенно сократить неправильная регулировка сцепления и частые длительные выжимы сцепления.
Относительно регулировки, то скорость износа повышается в случае, когда узел сильно близко подведен к пружине, из-за чего они между собой контактируют. В результате подшипник постоянно работает, что сокращает его ресурс .

Гидравлические подшипники менее надежны из-за корпуса. В конструкции гидроцилиндра обязательно присутствуют резиновые уплотнители, которые со временем начинают пропускать жидкость. Из-за этого привод может завоздушиться и перестанет срабатывать.

Признаками неисправности выжимного подшипника являются:

  • повышенная шумность при выжиме сцепления (шелест, гул)
  • хруст и стуки;
  • подклинивание педали;
  • легкость провала педали и «ведение» сцепления;

Повышенная шумность появляется при износе подшипника. Из-за люфтов его составные части могут несколько смещаться и перекашиваться, что сопровождается указанными звуками. Эксплуатация авто возможна, но с заменой узла лучше не затягивать, поскольку он в любой момент может рассыпаться.

Хруст и стуки появляются в результате разрушения узла. Обычно сепаратор подшипника раскалывается, и частицы его попадают в зону движения тел качения, что и вызывает хрусты.
Подклинивание педали происходит не из-за подшипника, а втулки, по которой он движется. Коррозия и грязь на поверхности затрудняет движение.

В гидравлических подшипниках ведение сцепления, легкость опускания педали и постоянно уменьшающийся уровень жидкости в бачке сигнализируют о потери герметичности. И если видимых подтеков на приводе нет, то проверять следует уже сам узел.

Выжимные подшипники являются неремонтируемыми деталями, поэтому при появлении признаков износа он заменяется. Сложность в проведении работ по замене заключается в том, что для снятия узла необходимо демонтировать КПП.

Регулировка свободного хода педали сцепления, проверка, видео

В процессе эксплуатации автомобиля с МКПП происходит износ деталей сцепления, а из-за этого меняется величина холостого хода привода механизма его выключения. Поэтому каждому авто на механике время от времени требуется регулировка свободного хода педали сцепления.

Назначение сцепления и его виды

Сцепление предназначено для передачи вращающего момента двигателя на первичный вал коробки перемены передач и для кратковременного отключения двигателя от трансмиссии во время переключения передач. В зависимости от способа передачи крутящего момента, оно бывает фрикционное и гидравлическое. Фрикционное передает энергию двигателя к трансмиссии за счет силы трения. Оно бывает многодисковое, однодисковое, сухое или мокрое (если диски помещаются в жидкость). Гидравлическое передает крутящий момент за счет потока специальной жидкости. Все серийные легковые автомобили с МКПП оснащаются однодисковым сухим сцеплением. Оно состоит из следующих узлов и деталей:

  • Ведомый диск, который имеет демпфер из 6 пружин, гасит ударную нагрузку на его ступицу при подключении двигателя к трансмиссии. Ступица ведомого диска надевается на первичный вал коробки перемены передач. Соединение этой пары шлицевое.
  • Шариковый выжимной подшипник упорного типа со смазкой, закладывающейся внутрь него на весь срок его службы во время изготовления. Он предназначен для размыкания двигателя и трансмиссии. Не обслуживается он на протяжении всего срока эксплуатации.
  • Маховик, крепящийся к фланцу коленчатого вала. По сути, он является ведущим диском.
  • Корзина – это узел, состоящий из нажимного диска, диафрагменной пружины и корпуса. Она крепится к маховику, а ведомый диск зажимается между маховиком и нажимным диском. Современные корзины не требуют регулировки.
  • Вилка, предназначенная для передачи усилия привода выключения на выжимной подшипник.

Как определить величину свободного хода

Свободный ход педали сцепления – это расстояние, которое должна пройти педаль до начала выключения сцепления.

Свободный ход педали сцепления отличается от хода выключения сцепления небольшим усилием нажатия.

Начало выключения можно определить, во-первых, по возникающему звуку вращения выжимного подшипника (если мотор работает), во-вторых, по увеличению жесткости нажатия (вне зависимости от того работает ли мотор).

Когда привод выключения нуждается в проверке

Свободный ход педали сцепления нужно проверить и отрегулировать каждые 20 тыс. км. Также это нужно сделать, если автомобиль начинает движение в самом начале или в конце отпускания педали. Правильно отрегулированный привод выключения сцепления заставляет автомобиль начинать движение при отпущенной приблизительно наполовину педали.

Регулировка привода с гидравликой и с тросом несколько различается. Для регулировки гидропривода, как правило, нужна яма или эстакада. Регулировку тросов делают обычно в моторном отсеке сверху, просто открыв капот.

Регулировка привода тросом

Замерьте расстояние от пола до рифленой плоскости резиновой накладки педали оно должно быть около 16 см. Точности измерения обычной канцелярской линейкой будет вполне достаточно. Если результат вашего измерения значительно отличается от указанного выше расстояния нужно уточнить величину этого параметра, рекомендованную производителем вашего авто и отрегулировать его. Если в вашем автомобиле для регулировки используются гайки крепления рубашки троса к коробке, увеличить расстояние от пола можно, подвинув рубашку троса от коробки в сторону педали. И, наоборот, для уменьшения высоты над полом перемещать рубашку от педали к коробке.

После верной регулировки, расстояния от педали до пола, величина холостого хода педали, в случае исправности деталей сцепления, находится в нужных пределах. Но это обязательно нужно проконтролировать. Измерять ход педали без нагрузки следует, удерживая рядом с ней ту же линейку, уперев ее одним концом в пол. Свободной рукой нужно надавливать на педаль до тех пор, пока она не станет жестче. Величину хода определить по линейке как разность между показанием в верхней и в нижней точке. После чего сравнить ее с заводскими рекомендациями.

Регулировка гидравлического привода

Чтобы отрегулировать гидропривод педали сцепления, сначала нужно убедиться, что в системе отсутствует воздух. В отсутствие воздуха внутри системы педаль при нажатии на нее не должна быть мягкой, а после отпускания должна самостоятельно вернуться в первоначальное положение.

Если испытания убедили вас в исправности гидропривода, проверьте свободный ход вилки выключения сцепления. Для многих моделей этот параметр должен находиться в пределах от 4 до 5 мм. Каков он должен быть для вашей машины, уточните у ее производителя. После этого проверьте ход педали без нагрузки, у многих моделей он должен быть в пределах 25–30 мм. Если свободный ход вилки выключения муфты в норме, а величина холостого хода педали не попадает в рекомендованные пределы, ищите неисправность в толкателе поршня главного цилиндра сцепления или в вилке выключения сцепления.

Если нарушена регулировка привода

  • Слишком маленький свободный ход муфты, как и его полное отсутствие, приводит к тому, что выжимной подшипник практически постоянно контактирует с лепестками диафрагменной пружины корзины. Поэтому он вращается даже тогда когда сцепление включено и изнашивается гораздо быстрее, чем в штатной ситуации.
  • Слишком большой свободный ход муфты приводит к недостаточному выжиму при выключении сцепления и, как следствие, выключение бывает неполным, то есть происходит касание фрикционными накладками ведомого диска маховика и нажимного диска корзины. От этого износ маховика и нажимного диска происходит значительно быстрее обычного. Значит, слишком большой ход без нагрузки, так же как и слишком маленький, приближает ремонт этой системы вашего автомобиля. К тому же неполное выключение муфты затрудняет переключение передач (особенно задней) и способствует быстрому износу синхронизаторов коробки перемены передач, а так же шестерен заднего хода.
