Регулятор напряжения: конструкция, трехуровневое устройство, диагностика » Авто центр ру

Как известно, в любом транспортном средстве генератор является одним из основных узлов, выход из строя которого не позволит осуществить запуск двигателя. Такое устройство состоит из множества компонентов, но одним из самых основных является трехуровневый регулятор. Что представляет собой это устройство напряжения, каково его назначение, какие бывают виды, как произвести диагностику — читайте ниже.

Характеристика регулятора напряжения

Новое и старое реле регулятора

Сколько генератор должен выдавать напряжения, какие существуют виды выносных реле, как работает элемент? Какие признаки неисправности, как повысить или увеличить выходные показатели, что делать если напряжение прыгает? В первую очередь, необходимо разобраться с вопросами конструкции и назначения.

Назначение

Итак, какие признаки неисправности, какие функции выполняет трехуровневый регулятор напряжения? Когда двигатель любого автомобиля запускается, в первую очередь, под воздействием постоянного тока, начинает работать коленвал. Именно из-за постоянного тока он начинает задавать движение ротору, и только после этих действий в работу вступает непосредственно автомобильный генератор. Трехуровневый регулятор напряжения производит мониторинг всех этих процессов, этот элемент также часто называется реле постоянного тока.

Без этого устройства ток в бортовой сети не сможет запустить сам генератор в работу, тем более, что не будет осуществляться контроль подачи тока. Кроме того, трехуровневый регулятор напряжения позволяет удерживать ток в определенном интервале.

Конструкция

Общая схема работы

Даже самый простой и самодельный регулятор должен быть способным оптимально регулировать напряжения, что осуществляется в результате работы ротора. Как правило, в автомобилях современного производства ротор крутится вправо, но бывают и исключения.

Любой регулятор напряжения генератора, даже самодельный и простой будет состоять из следующих компонентов:

1. Крыльчатка. Этот компонент монтируется на внешней стороне устройства. Его предназначение заключается в обдуве, а также дальнейшем охлаждении обмотки.
2. Крышка корпуса, предназначена для закрытия доступа к внутренним компонентам устройства, чтобы защитить конструкцию от грязи, пыли и прочего мусора. Помимо этого, крышка может быть дополнительно оснащена кожухом. Если кожух имеется, то сам регулятор будет установлен за ним.
3. Устройство выпрямителей. Такая схема состоит из нескольких диодов. Как правило, диодов шесть. Следует отметить, что все диоды схемы подсоединяются друг к другу по так называемому мосту.
4. Ротор с обмоткой. Данный компонент вращается вокруг оси, таким образом, ротор должен выдавать магнитное поле в корпусе.
5. Статор — еще один компонент схемы. На корпусе статора находится три обмотки, которые соединены между собой. Эти обмотки схемы позволяют не только выдать большое количество заряда и мощности для АКБ, но и обеспечить постоянным током всю бортовую цепь машины.

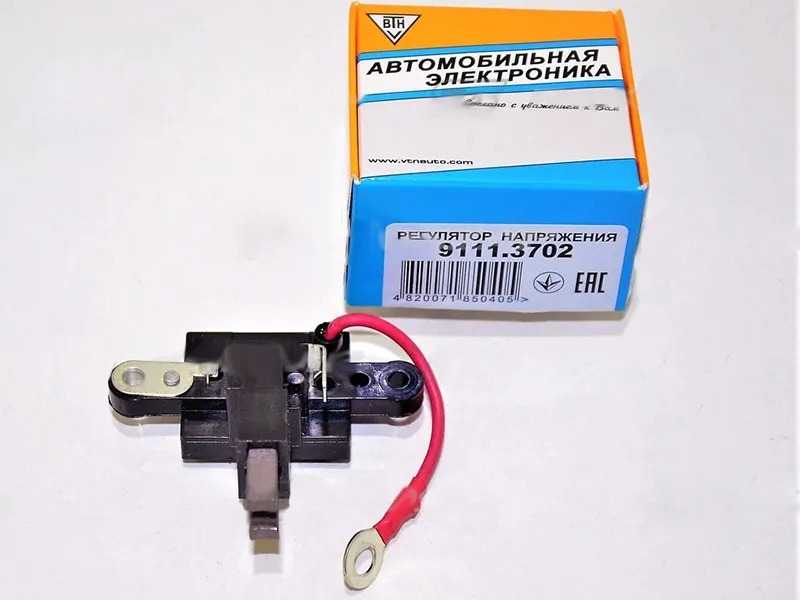

6. Непосредственно реле. Благодаря автомобильному реле схема может поддерживать оптимальный уровень напряжение в необходимом диапазоне. Напряжение не должно быть слишком большое — оно всегда оптимальное (автор видео — Николай Пуртов).

Сколько мощности в амперах должен выдавать автомобильный регулятор после подключения? Схема выработки напряжения осуществляется по определенному принципу. В результате вращений ротора, на обмотку возбуждения всегда воздействует не очень большое напряжение, пока генератор подключен к АКБ. Пока происходит вращение, на выводах появляется переменный ток, поступающий на обмотку. Вращение ротора обеспечивается ремешком генератора.

Сколько должен выдать энергии этот прибор — второстепенный вопрос, ведь когда эта энергия сгенерированная, в первую очередь большое напряжение нужно выпрямить. Для этой цели используются диодные мосты. Поскольку напряжение большое, в работу вступает электронный регулятор напряжения. Данный компонент реагирует на изменения тока, которые происходят на схеме, после чего отправляет эту информацию к сравнивающему прибору, предназначенному для анализа необходимых показаний с теми, которые поступили.

Если напряжение на зажимах генератора становится более низким, регулятор начинает увеличивать уровень постоянного тока в схеме, повышая его до необходимого.

Принцип работы

Если подключить к источнику питания обмотку без регулятора, то уровень постоянного тока будет слишком высоким. Благодаря реле на схеме происходит выравнивание этого параметра, чтобы не допустить выхода из строя оборудования. Сам регулятор представляет собой, по сути, выключатель. В том случае, если уровень тока возрастает до 13.-14 вольт, устройство автоматически отключает от сети обмотку и включает ее, если уровень тока слишком низкий. В итоге осуществляется регулярная коммутация проводки с высокой частотой, соответственно, генератор может вырабатывать более высокое напряжение (автор видео — Alex ZW).

Разновидности

Для подключения к бортовой схеме автомобиля существует несколько типов регуляторов, предназначенных для работы в условиях постоянного тока в амперах. Следует отметить, что для некоторых из них характерны определенные неисправности. Но, как показывает практика, в большинстве случаев неисправности у этих устройств обычно идентичные друг другу. Перед тем, как мы расскажем о том, как осуществляется проверка регулятора напряжения постоянного тока в автомобиле и как выявить неисправности, уделим внимание видам.

Так вы сможете понять, какой тип лучше:

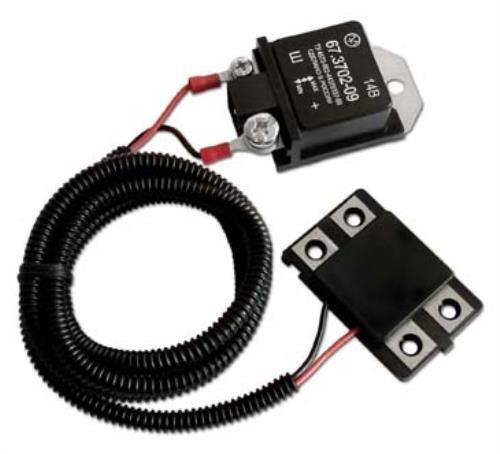

1. Двухуровневый тип является морально устаревшим, но наши автолюбители сегодня продолжают его использовать. В основе таких регуляторов лежит электромагнит, который подключается к датчику обмотки. В качестве задающих элементов выступают пружины, а функцию сравнивающего компонента выполняет подвижный рычаг. Его габариты довольно небольшие, с его помощью выполняется коммутация. Основным недостатком, который зачастую приводит к неисправности, является небольшой ресурс использования устройства.
2. Электронные устройства на 40 ампер считаются полупроводниковыми. Они характеризуются высоким ресурсом эксплуатации, соответственно, с неисправностями владельцы автомобилей с электронными регуляторами сталкиваются реже.
3. Трехуровневые конструкции по своему устройству практически не отличаются от тех, которые мы уже рассмотрели. Принципиальная разница заключается только в том, что такие устройства оснащены добавочным сопротивлением.
4. Многоуровневые — еще один вид. Некоторые эксперты считают, что такие регуляторы лучше других, поскольку они оснащаются тремя и даже пятью добавочными сопротивлениями. Кроме того, есть модели, которые могут работать в следящем режиме.

Стоимость регуляторов может варьироваться в зависимости от типа и модели. Какой лучше приобрести — дело сугубо каждого. В среднем стоимость таких элементов варьируется в районе 5 долларов. Если вам позволяет бюджет, лучше приобрести сразу два регулятора. Почему лучше? Потому что эта деталь является незаменимой в дороге.

Проведение диагностики регулятора напряжения своими руками

Как проверить регулятор напряжения автомобиля для выявления неисправностей своими руками? Что лучше замерить своими руками — амперы или вольты, чем лучше воспользоваться. Для выявления неисправностей своими руками необходимо использовать мультиметр или вольтметр. Необходимо, чтобы на устройстве была шкала для измерений на 15-30 вольт. Диагностику неисправностей автомобильного реле на 40 ампер или ниже своими руками с помощью мультиметра необходимо осуществлять только при заряженном аккумуляторе.

Диагностика вышедшего из строя реле с помощью вольтметра

1. Сначала необходимо включить зажигание.
2. Запустите своими руками двигатель, дайте ему поработать, при этом фары необходимо включить. Пусть мотор работает, пока количество оборотов не составит около 2.5-3 тыс. Как правило, для этого необходимо подождать около 10 минут.
3. При помощи вольтметра произведите замер напряжения на клеммах АКБ. Параметр должен составлять около 14.1-14.3 вольт.

В том случае, если во время диагностики показатели получились ниже или выше, лучше приобрести новое реле на 40 ампер. В ходе диагностики штекеры ни в коем случае нельзя перемыкать, поскольку это может привести к деформации и неработоспособности выпрямительного блока. Для получения более точных показателей необходимо убедиться в том, что ремень генератора натянут хорошо.

Видео «Диагностика состояния реле регулятора»

Как своими руками осуществить проверку неисправностей этого элемента — узнайте из видео ниже (автор видео — Вячеслав Чистов).
