Реле печки ваз 2112 где находится: Где находится предохранитель в ВАЗ-2110 на печку: какой отвечает?

Содержание

Где Находится Реле Печки На Ваз 2110 ~ VESKO-TRANS.RU

ВАЗ Предохранители и реле 2110. 2112

Предохранители и реле ВАЗ 2110. 2112, электрические схемы

Если некоторые устройства на машине не работают для вас ВАЗ 2110 иначе ВАЗ 2112, Причиной этого будут предохранители на другом реле. Когда, самое главное. проверьте их, а затем сделайте некоторые выводы о дефектах.

Правильная диагностика многих проблем с электрикой позволит точно найти причину инвалидности, так как она называется другим узлом. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110. 2112, и узнать, как их найти, прочитайте эту статью.

Как и в различных других автомобилях, ВАЗ-2112 и ВАЗ-2110 с Приглушенные устройства двигателя питаются напрямую от аккумулятора. Когда двигатель работает, устройство получает питание от генератора, который немедленно заряжает аккумулятор. Если ток превышает допустимое значение, как это называется, происходит короткое замыкание, автоматический выключатель будет очищен. Массивные электроприборы подключены через реле.

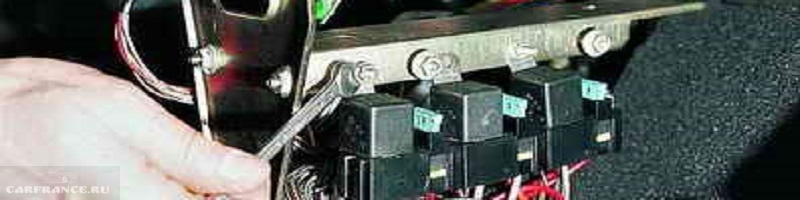

Блок предохранителей и реле

Блок предохранителей и реле расположены в левом нижнем углу панели устройства. Доступ к нему можно получить, нажав кнопку и нажав на крышку. Существуют специальные непроводящие щипцы для удаления предохранителей в верхней левой части монтажного блока.

1. K5. реле дальнего света.
Если дальний свет в двух лампах не работает, проверьте это реле. Если одна из фар ближнего света не работает, проверьте предохранители F3 и F13, а также лампы и ручку управления освещением.

2. К4. реле ближних лучей.
Если ближний свет не работает на обоих индикаторах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также лампы и сам выключатель освещения.

3. К1. реле управления обслуживанием ламп.

4. непроводящие щипцы для удаления предохранителей.

5. окно реле мощности.
Если ваши электрические стеклоподъемники не работают, проверьте это реле. Еще может быть предохранитель F5 или сама система привода стеклоподъемника. Чтобы добраться до механизма, нужно снять обшивку двери. Проверьте двигатель, внешний вид редуктора и механизм прикуса.

6. K3. Переключатель поворота и реле.
Если у вас не работают поворотники или аварийки, проверьте это реле и предохранитель F16, а также сами лампы поворота и ручку, чтобы включить их.

7. реле стартера.
Если машина не запускается и не запускает стартер, проверьте это реле. Другое дело может быть в разряженной батарее, а также в самом стартовом механизме.

8. резервные предохранители.

9. реле противотуманных фар.
Если противотуманные фары не работают, проверьте это реле и предохранители F4 и F14. Также проверьте схему подключения, проводку и разъемы, а также сами фары и кнопку питания.

10. Реле стеклоочистителя и омывателя K2.
Если ваш стеклоочиститель или стеклоомыватель не работает, проверьте это реле. Также проверьте мотор стеклоочистителя, насос омывателя и уровень жидкости в бачке.

11. K7. реле обогрева заднего стекла.
Если обогрев не работает, а заднее стекло затемнено, проверьте это реле и предохранители F8 и F9. Также проверьте соединительные контакты к клеммам нагревательных элементов (по краям стекла на задних стойках). Если все в порядке, но нагрев не работает, это может быть в проводке (обрыв провода или что-то).

12. К6. доп. реле, реле зажигания.
Если вы не включаете зажигание или связанные с ним проблемы, проверьте это реле. Это реле защищает контакты выключателя зажигания от возгорания. Также проверьте выключатель зажигания и группу контактов.

Печка не работает. Мы ищем и выявляем неисправности.

Как найти видео, которое вы хотите. об этом здесь Поддержите проект! КАРТА.


ВАЗ 2110, 2111, 2112 ВЕНТИЛЯТОР НЕ РАБОТАЕТ

Как найти видео, которое вы хотите. об этом здесь Поддержите проект! КАРТА.

13. предохранители серии F1-F10

14. предохранители серии F11-F20

Предохранители

Теперь посмотрим, какие предохранители ответственны за то, что находятся в одном и том же монтажном блоке. Я также перечислю основные причины для устранения неполадок.

F1 (5 A). подсветка номерного знака, подсветка панели приборов, подсветка панели, подсветка багажника, боковые фонари слева.
Если какая-либо из вышеуказанных ламп не работает, проверьте этот предохранитель, а также сами лампы и их контакты. Если все в порядке, проверьте кнопку питания.

F2 (7,5 А). ближний свет в левой фаре.
Если обе фары ближнего света не работают, проверьте также реле K4 и сами лампы. Еще может быть выключатель света и его контакты.

F3 (10 А). дальний свет в левой фаре.
Если оба индикатора не работают, проверьте реле K5, сами лампы и выключатель дальнего света.

F4 (10 A). правая передняя противотуманная фара.
Если обе противотуманные фары не работают, проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A). оконные моторы.
Если электрические стеклоподъемники не работают, проверьте этот предохранитель и реле 5. Зимой убедитесь, что окна холодные, согрейте их и при необходимости очистите ото льда. Он также может иметь оконный мотор, его механизм и шестерни, для того, чтобы добраться до него, необходимо снять обшивку нужной двери.

F6 (15 А). предохранитель для переносных ламп.

Также могут возникнуть проблемы с воспалением сигарет. Для проверки выньте прикуриватель из розетки. Если этот предохранитель перестает гореть, то это прикуриватель.

F7 (20 А). вентилятор охлаждения двигателя, клаксон.
Если охлаждающий вентилятор не включается и двигатель перегревается, проверьте этот предохранитель. Также проверьте работоспособность двигателя вентилятора, подключив его непосредственно к аккумулятору. Это также может быть датчик температуры охлаждающей жидкости или термостат.

F8 (20 A). подогрев заднего стекла (элемент).
Если обогрев не работает, а заднее стекло затемнено, проверьте этот предохранитель, предохранитель F9 и реле K7. Также проверьте контакты на клеммах нагревательных элементов, зафиксируйте проводку, иногда провод протирается. Корпус также может находиться в выключателе отопления и его контактах.

F9 (20 A). клапан рециркуляции, стеклоочиститель и омыватель, омыватель фар, реле обогрева заднего стекла

.
Если отопление не работает, аналогично предыдущему.
Если щетки стеклоочистителя не работают, проверьте также реле K2, уровень жидкости в бачке омывателя, насос омывателя и электродвигатель стеклоочистителя. Другое дело может быть ручка их включения, его проводка и контакты. Провод можно перемещать или протирать и крепить к корпусу.

F10 (20 А). резервный предохранитель.

F11 (5 A). размеры справа.
Если левая сторона не работает, проверьте предохранитель F1. Если боковой свет не работает, проверьте выключатель света и его контакты. Также проверьте сами лампы для размеров.

F12 (7,5 А). ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.

F13 (10 A). дальний свет, дальний свет на приборной панели.
Как и предохранитель F3 для правой фары.
Если синяя лампа на панели не загорается при включении дальнего света, проверьте этот предохранитель, а также саму лампу и ее проводку.

F14 (10 A). передний противотуманный фонарь слева.

Аналогично предохранителю F4 для правильного тумана.

F15 (20 А). обогрев сидений, замок багажника.
Если обогрев сидений не работает, проверьте этот предохранитель и кнопку питания на панели приборов, ее контакты и жгут проводов.

F16 (10 А). указатели поворота и сигнальные огни, аварийные фонари на лампе.
Если указатели поворота или «аварийки» не работают, проверьте также реле K3 и сами лампы поворотов, а также кнопку питания «аварийки».

F17 (7,5 A). внутреннее освещение, подсветка, выключатель зажигания, подсветка, стоп-сигналы, часы, бортовой компьютер.
Если стоп-сигналы не работают, проверьте этот предохранитель, сами лампы и выключатель, установленный в блоке педалей.

F18 (25 A). подсветка перчаток, контроллер плитки, прикуриватель.
Если прикуриватель не работает, проверьте этот предохранитель, снимите прикуриватель и проверьте, нет ли в нем короткого замыкания, особенно на шайбе и контактах. При необходимости согните их или замените всю зажигалку. Не подключайте разъемы на заказ.

F19 (10 A). дверные замки, реле контроля тормозов и габариты, поворотники и фонари для панелей приборов, задние фонари, обмотка генератора, бортовой индикатор управления, панель приборов, часы, бортовой компьютер.

F20 (7,5 А). задние противотуманные фонари.

Если задние противотуманные фонари не работают, проверьте этот предохранитель и реле 9. Также проверьте лампы, проводку, разъемы и выключатель на панели.

Какой предохранитель отвечает за печку ваз. Где находятся предохранители и реле

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.
Предохранитель, № Сила тока, Ампер Значения
F1 5 Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2 7,5 Ближний свет левой фары
F3 10 Дальний свет левой фары
F4 10 Передняя правая противотуманная фара
F5 30 Электро стеклоподъемники в дверях
F6 15 Прикуриватель/лампа переносная
F7 20 Клаксон, вентилятор радиатора двигателя
F8 20 Обогрев заднего стекла
F9 20 Омыватель и стеклоочиститель(дворники) ветрового стекла
F10 20 Резервный
F11 5 Габаритный свет правого борта машины
F12 7,5 Ближний свет правой фары
F13 10 Дальний свет правой фары
F14 10 Передняя левая противотуманная фара
F15 20 Подогрев сидений
F16 10 Левые и правые поворотники, аварийный сигнал поворотников
F17 7,5 Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18 25 Подсветка бардачка, отопительных регулировок, прикуривателя
F19 10 Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20 7,5 Задние противотуманные фонари

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал он к нам с желанием разобраться с электрикой. В автомобиле произошел скачек электричества, и после этого перестали работать щетки стеклоочистителя, поворотники, задние противотуманные фары. Скорее всего в этом виноваты предохранители. В данной статье мы расскажем Вам, где находятся и как меняются предохранители ВАЗ 2108, 2109, 21099. Так же прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей - 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099, Вам не потребуется инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри вы сможете найти специальный пинцет для замены предохранителей.

Следующим шагом нужно подцепить предохранитель и произвести его замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя, вы сможете найти предохранитель задних противотуманных фар.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель№

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Поворотники
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давления масла
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа "чек"
Открытие дверей

Освещение салона
Задние фары

Стеклоподъемники

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Звуковой сигнал

Габарит заднего правого фонаря

Аварийка

Нагревательный элемент обогрева заднего стекла
Реле включения обогрева заднего стекла (контакты)
Патрон подключения переносной лампы
Прикуриватель

Правая фара

Левая фара

Ближний свет левой фары

Ближний свет правой фары

Резервный

Резервный

Омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давления масла
Воздушная заслонка карбюратора
Ручник
Охлаждающая жидкость
Уровень топлива в баке
Лампа "чек"
Открытие дверей

Задние тормоза
Освещение салона

Номерной знак
Лампа подкапотного
Освещение приборов
Габариты
Освещение приборной панели
Прикуриватель

Вентилятор радиатора

Левый задний габарит

Правый задний габарит

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет правой фары

Дальний свет левой фары

Ближний свет левой фары

Ближний свет правой фары

.
Спрашивает : Саша Муслимов.
Суть вопроса : где предохранитель печки на ВАЗ-2110?

Вчера перестала работать печка. Не дует вообще. Ни холодным, ни горячим воздухом. Не работает ни одна скорость. Заслонки крутил по разному. Полез в блок предохранителей и на крышке так и не понял, где предохранитель который отвечает за печку. Помогите!

Предохранитель печки на ВАЗ-2110

За работу контроллера отопителя отвечает предохранитель номиналом в 25 Ампер.

Если на ВАЗ-2110 не работает печка, то это может говорить о том, что вышел из строя ее предохранитель. Также, конечно, бывают и другие причины поломки.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса "политеха" на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Первым делом стоит проверить сам предохранитель. Он располагается в монтажном блоке под капотом.

Его идентификатор F18.

Блок предохранителей ВАЗ-2110 является важным элементом защитной системы автомобиля. Защитный узел позволяет предотвратить серьезную поломку основного прибора, вместо этого подставляя под удар промежуточное заменяемое устройство. Если в машине произошла перегрузка электронной системы или ее элементов, именно предохранители возьмут на себя удар. Где они находятся и как их заменить?

Монтажный блок ВАЗ-2110 и прочих похожих моделей состоит из нескольких десятков плавких предохранителей. Принимая излишнее напряжение из сети на себя, предохранители плавятся, тем самым разрывая связь с более важными приборами и уберегая их от повреждений. Таким образом, обеспечивается довольно надежная защита самых важных устройств в автомобиле. При этом сохраняется также большая часть проводки. После того как предохранитель расплавился, его необходимо заменить, но перед этим стоит устранить проблему, из-за которой произошло замыкание.

Практически все электрооборудование в машине имеет защитный элемент. Без предохранителей работает всего несколько узлов в автомобиле:

  1. Система питания аккумулятора.
  2. Цепь зажигания движка.
  3. Узел запуска генератора двигателя.

Вместо предохранителей там установлены реле. Все остальные электронные устройства имеют защитные элементы, которые входят в блок предохранителей ВАЗ-2110.

Помимо плавких предохранителей, в систему защиты электронных устройств включены реле, которые размыкают цепь. При чрезмерном повышении температуры пластинка реле нагревается и выгибается, разрывая цепь механическим путем, без самоповреждения.

Конструкция блока

Теперь стоит обсудить расположение и наполнение монтажного блока ВАЗ-2110 более детально. Большая часть защитных устройств находится в небольшом отсеке слева от рулевой колонки. Блок вмонтирован в приборную панель, а добраться к нему можно, открутив два крепления на боковой панели.

Все плавкие предохранители пронумерованы от F1 до F20 и имеют отдельное предназначение. Защита под маркировкой F1, к примеру, отвечает за лампы освещения регистрационного номера, светильников и электроники в багажном отделении и устройств, которые относятся к левому габаритному огню; а F6 — за электронику с соединением для прикуривателя.

Более детальную картину продемонстрирует таблица.

Таблица 1


Номерное обозначение плавкого предохранителя c пометкой F Цепь защиты
1 Лампочки, которые освещают номера, освещение багажника ВАЗ. Электронные устройства, соединенные с левыми габаритами.
2 Фары ближнего освещения левой стороны
3 Фара дальнего освещения левой стороны
4 Передняя правая противотуманка
5 Защита электронных стеклоподъемников
6 Переносная лампа или защита прикуривателя, печка ВАЗ
7 Звуковой сигнал, вентилятор радиатора охлаждения
8 Обогрев стекла заднего вида
9 Система омывания, дворники ветрового стекла
10 Запасной
11 Габариты правой стороны авто
12 Ближний свет справа
13 Дальний свет справа
14 Передняя противотуманка
15 Подогрев сидений
16 Защита сигнала ВАЗ-2110 для поворота, аварийный сигнал поворотников
17 Освещение салона
18 Подсветка бардачка
19 Сигналы заднего хода, индикация приборов, блок дверей.
20 Задний противотуманный фонарь

Для замены стоит использовать устройства с той же силой тока, что и заводские. Элементы с определенной силой тока в каждом предохранителе:

  • 5 А — F1, F11;
  • 7,5 А — F2, F12, F17, F20;
  • 10 А — F3, F4, F13, F14, F16, F19;
  • 20 A- F7, F8, F9, F10, F15;
  • 25 A — F18;
  • 30 A — F5.

Реле сигнала ВАЗ ближнего света К4 и К5 находится там же, где и большинство других реле: в блоке предохранителей.

Дополнительный блок

Если вы не знаете, где находится предохранитель бензонасоса и генератора ВАЗ-2110, вам понадобится найти вторую панель, справа от рулевой колонки. Наполнение второго блока предохранителей ВАЗ-2110 отличается от первого. Здесь располагается второй комплект защитных приборов, в котором есть:

  1. Предохранитель на инжектор.
  2. Элемент контроля зажигания, реле генератора.
  3. Предохранитель вентилятора печки, печки ВАЗ.
  4. Предохранители клапанов.

Практически все электрооборудование со стороны двигателя защищается именно этим блоком. Здесь же находится реле генератора и реле бензонасоса ВАЗ-2110.

Каждый из элементов можно собственноручно демонтировать и заменить на новый. Поможет в этом схема (блок) соединения колодок. Большинство устройств соединяется параллельно, то есть правое и левое устройство подсоединяется в одном столбце колодки.

Пример: предохранители фар ближнего света F2 и F12 размещены один под другим, отвечают за фары справа и слева. Это относится ко всем парным узлам: габаритам, лампам дальнего света.

Замена устройств

Как уже упоминалось ранее, замена предохранителей проводится только после выявления причины основной неполадки.

Расположение всех защитных элементов уже известно, так что остается лишь найти причину поломки.

  1. Чаще всего дополнительная электроника, такая как магнитолы, компьютеры и другие гаджеты, сильно нагружает систему. Ее извлечение снимает основную нагрузку.
  2. Установка новых деталей, неподходящих по мощности к основной комплектации, также может сказаться на работе других устройств.
  3. Самой банальной причиной можно считать простой износ электроники. Понадобится заменить основное электронное устройство или часть защитного узла.

В моделях 2112, 2110 электрические схемы соединения похожи, поэтому их можно использовать как аналог при монтаже и демонтаже элементов конструкции.

Заключение по теме

В Таблице 1 приведены все основные предохранители электронных устройств, которые размещаются в левом защитном блоке, а чуть ниже описано расположение остальных и дополнительных элементов защиты сети автомобиля. Каждый элемент имеет определенный срок службы, поэтому спустя несколько лет эксплуатации их стоит регулярно проверять, даже если дополнительная нагрузка на системы авто не оказывалась.

Где находится предохранитель печки ВАЗ-2115

Трудно не увидеть, когда в ВАЗ-2115 не работает печка, в особенности если поломка отопителя приходится на зиму. Какие неисправности можно представить, если в салон автомобиля просачивается прохладный воздушный поток либо поступление нагретого воздуха вообщем отсутствует?

Существует несколько обстоятельств, которые могут приостановить работу печки ВАЗ-2115 , в том числе неисправность предохранителя вентилятора. Чтоб починить предохранитель, необходимо точно знать, где он находится. Об этом речь пойдет ниже.

Причины неисправности вентилятора печки ВАЗ-2115

Печка ВАЗ-2115 – непростой механизм, где неисправность хотя бы одной детали может повлечь за собой полное отсутствие прогрева салона машины. Чтоб найти корректность работы вентилятора, заведите ВАЗ-2115 и переключите положение скорости в формат от 1 до 3 включительно.

Обратите внимание на возникновение шумов. При адекватном функционировании вентилятора шум должен быть. Но если вентилятор не работоспособен при скорости 1, 2, а на 3 врубается, тогда дело в резисторе либо переключателе, отвечающем за контроль и установку режима интенсивности подогрева печки.

Состояние вентилятора печки ВАЗ-2115 оставляет вожделеть наилучшего по таким причинам:

  1. В монтажном блоке находится нехороший контакт. Таковой контакт нужно кропотливо очистить от следов окисления либо вполне поменять новейшей проводкой. Чтоб выявить эту причину поломки отопителя, довольно своими руками пошевелить колодку жгутиков, подходящих к монтажному блоку.
  2. Может барахлить реле зажигания.
  3. Отопитель работает исключительно в 3 режиме переключателя. На 1-ый взор может казаться, что виной неисправности переключатель, но по сути плохо работает дополнительный резистор. Чтоб починить предохранитель печки ВАЗ-2115 , следует знать, где он находится. Для этого загляните под стеклоочистители слева и увидите темный ящик. Крышка раскрывается если отодвинуть 2 защелки. Снимите крышку и предохранители будут в свободном доступе.
  4. Сгорел предохранитель. Берясь за подмену предохранителя, не запамятовывайте, что для вас еще предстоит найти, по какой причине перегорела деталь. Для этого с целью отыскать источник недлинного замыкания водители ВАЗ-2115 перебирают всю цепь.

Не работает

печка , омыватель и обогрев заднего стекла ВАЗ 2113, 2114, 2115

Этот предохранитель также регулирует работу прикуривателя, электронного мотора, отвечающего за омывание фар, подсветки бардачка, обогрев заднего стекла ВАЗ-2115. Вот почему сгорание предохранителя отопителя нереально перепутать с другими дефектами вентилятора.

  1. Поломаться может и переключатель положения работы печки. Переключатель находится прямо под центральной консолью панели устройств.
  2. Вышел из строя моторчик вентилятора печки автомобиля. Если напряжение находится, но вентилятор остается в прежнем неподвижном положении, означает его пора поменять либо залипли щетки моторчика.

Как проверить исправность переключателя

Для диагностики возьмите обыденную габаритную лампочку, рассчитанную на 12 В, где припаяны 2 провода. Потом снимите панель приборов . Сделать это можно, следуя пошаговой инструкции:

  1. Вооружившись отверткой, оснащенной крестовым наконечником, отвинтите 3 самореза, которые надежно фиксируют левый экран центральной консоли.
  2. Извлеките накладку, а потом и выступ, расположенный в нижней части, выведите из кронштейна кузова.
  3. Продолжите работу крестовой отверткой – выверните 5 саморезов, закрепленных в правой накладке консоли и извлеките экран.
  4. Отсоедините клемму, подходящую к отрицательному проводу батареи ВАЗ-2115. Если здесь есть радиоприемник, извлеките его и отсоедините колодку жгута, использовав провод, или достаньте из щита контейнер-заглушку.
  5. Далее ваша задача – отсоединить колодку от прикуривателя. Патрон лампы, подсвечивающей пепельницу, вынимают.
  6. Вытащите рукоятку с рычагов, воспользовавшись узкой отверткой.
  7. Подтяните в своем направлении рукоятку, приводящую выключатель электровентилятора печки ВАЗ-2115 в действие, а затем слегка подденьте отверткой.
  8. Крестообразный вид отвертки понадобится еще раз чтобы открутить 2 самореза, расположенные над приборами, а также 2 самореза под ними.
  9. Подденьте заглушку и открутите саморез под заглушкой.
  10. Избавьтесь от пары саморезов, фиксирующих накладку.
  11. Извлеките накладку панели приборов и выкрутите оставшиеся крепежи.

Добравшись до переключателя, проверьте его исправность таким способом:

  1. Включите зажигание ВАЗ-2115.
  2. Сопоставьте минусовый провод лампочки с массой кузова.
  3. Другую лампочку подключите к выходам 1, 2, 3, которые проходят по добавочному резистору.
  4. Если лампочка загорелась, значит переключатель исправен.
  5. Если лампочка осталась выключенной, переключите источник света к проводу с плюсом на переключатель положения печки. Если лампа не горит до сих пор, значит, существует обрыв цепи, возможно предохранитель просто выбило.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Где Находится Реле Печки ВАЗ 21 10 ~ AUTOTEXNIKA.RU

Замена резистора отопителя ВАЗ-2110 своими руками

Для того чтоб поменять резистор, принципиально осознавать, где конкретно он размещается. Деталь находится с правой стороны от печки за вакуумным усилителем. Сперва до работы нужно отсоединить аккумулятор от питания, для этого снимается минусовый провод с клеммы.

Последующие работы выполняются в салоне автомобиля. Вначале нужно демонтировать облицовку и накладку лобового стекла. После чего снимается звукоизоляционная обивка с правой стороны панели машины. Для получения неплохого доступа к преобразователю нужно демонтировать вакуумный усилитель.

Обзору открылся дополнительный резистор отопителя. Далее следует отсоединить колодку с проводкой от контактов преобразователя. Запомните, каким конкретно образом она подключена, чтоб верно выполнить сборку по окончании работы. Подсоединить колодку можно исключительно в одном положении.

До того как приступить к подмене изделия, нужно проверить его работу при помощи омметра. Для проверки функциональности детали снимать её нет необходимости. Поочередно соедините контакты преобразователя и омметра поначалу на первой спирали, позже на 2-ой. Если характеристики сопротивления существенно отличаются от рационального значения для корректной работы устройства, означает, изделие подлежит неотклонимой подмене.

Нередко предпосылкой выхода из строя детали является отсоединение предохранителя, находящегося на плате резистора. На теоретическом уровне, продлить жизнь элемента можно, припаяв контакты предохранителя на место. Но такая работа отличается значительными трудностями, потому что к креплению контактов предохранителя очень неловко добираться за счёт очень малеханького расстояния меж платой и самим преобразователем.

Для демонтажа изделия нужно открутить при помощи крестовой отвёртки шуруп крепления. Аккуратненько вынимается деталь, вышедшая из строя, и на её место устанавливается новый преобразователь. На этом подмену можно считать выполненной. Остаётся только подключить колодку и разъёмы на место, произвести установка облицовки ветрового стекла в оборотном порядке.

Диагностика и замена резистора отопителя ВАЗ-2110

Авто концерна ВАЗ пользуются значимой популярностью посреди водителей благодаря достойным техническим чертам, соответствию цены и свойства, хорошей ремонтопригодности. Большая часть дефектов, которые случаются во время эксплуатации, водителя могут поправить без помощи других без помощи экспертов.

В этой статье речь пойдёт о ремонте отопителя тс, который является одним из слабеньких мест в автомобилях российского производства, а конкретно разглядим, как поменять вышедший из строя резистор печки ВАЗ-2110.

Функции и назначение резистора

Резистор нередко применяется в почти всех электросхемах тс. Основная его функция это контроль и рассредотачивание подаваемого тока к элементу его употребления, в данном случае к печке машины.

В автомобилях источником подачи тока является аккумулятор, который производит нужный электронный заряд для функционирования всех электроэлементов тс. Резистор, в свою очередь, трансформирует ток в нужные пределы величины напряжения для бесперебойной работы той либо другой детали. Если преобразователь тока приходит в негодность, то на печку будет подаваться напряжение больше, чем требуется для её работы, и система отопления салона работать не будет. Также от огромного напряжения может произойти перегорание деталей отопителя, которые работают на токе.

Схема функциональности детали обычная. Вначале ток вырабатывается в аккуме машины и подаётся на резистор печки. Он трансформирует его в нужную величину напряжения для высококачественной работы отопителя.

Причинами выхода из строя преобразователя могут быть огромные нагрузки на него в случае долговременной эксплуатации печки на наибольших оборотах, неисправность проводки. Также качество резистора и соответствие месту предназначения оказывает влияние на срок его службы.

И ещё один важный совет

Проводите подмену резистора сразу после выявления его неисправности.

Эксплуатация печки машины после поломки дополнительного преобразователя тока может повлечь за собой очень серьёзные задачи. При выходе из строя детали отопитель очень нередко продолжает работать на наибольших оборотах. В прохладное время года водителя могут не придавать значения неисправности и использовать печку, невзирая на поломку преобразователя.

Долгая работа отопителя на усиленных оборотах может стать предпосылкой перегорания мотора печки либо возгорания проводки автомобиля вследствие прохождения высочайшего напряжения через устройства, которые работают от силы тока.

Способы диагностики исправности резистора печки

Бывают случаи, когда отопитель тс перестаёт работать на пониженных скоростях и работает исключительно в усиленном режиме. Это и есть главный показатель выхода из строя резистора.

Дело в том, что ВАЗ-2110 оборудован преобразователем тока, который оснащён 2-мя спиралями. 1-ая из их имеет сопротивление 0,23 Ом и отвечает за работу печки на первой скорости, 2-ая спираль с сопротивлением 0,82 Ом обеспечивает возможность включать среднюю скорость печки. При неисправности детали врубается только наибольший режим отопления салона.

Дополнительный резистор тс впрямую отвечает за возможность переключения скоростей отопителя, поэтому, если печка вашего автомобиля работает лишь на наивысшем режиме, означает, нужно поменять преобразователь тока.

Подведём итоги

Одним из принципиальных частей, который оказывает влияние на функциональность печки автомобиля, является резистор. Он делает важную функцию по рассредотачиванию силы тока от аккума к электроэлементам отопителя. При выявлении задачи с функционированием преобразователя тока изделие подлежит неотклонимой подмене.

Не игнорируйте неисправность деталей, которые имеют отношение к току, это может быть опасно для вашей жизни. Сразу после выявления проблемы устраняйте её причину.

Как устроен блок предохранителей на ВАЗ 2110?

Блок предохранителей ВАЗ-2110 является принципиальным элементом защитной системы автомобиля. Защитный узел позволяет предупредить суровую поломку основного устройства, заместо этого подставляя под удар промежуточное заменяемое устройство. Если в машине произошла перегрузка электрической системы либо ее частей, конкретно предохранители возьмут на себя удар. Где они находятся и как их поменять?

Конструкция блока

Сейчас стоит обсудить размещение и заполнение монтажного блока ВАЗ-2110 более детально. Большая часть защитных устройств находится в маленьком отсеке слева от управляющий колонки. Блок вмонтирован в приборную панель, а добраться к нему можно, открутив два крепления на боковой панели.

Все плавкие предохранители пронумерованы от F1 до F20 и имеют отдельное назначение. Защита под маркировкой F1, например, отвечает за лампы освещения регистрационного номера, осветительных приборов и электроники в багажном отделении и устройств, которые относятся к левому габаритному огню; а F6 за электронику с соединением для прикуривателя.

Более детализированную картину продемонстрирует таблица.

Номерное обозначение плавкого предохранителя c пометкой F Цепь защиты
1 Лампочки, которые освещают номера, освещение багажника ВАЗ. Электрические устройства, соединенные с левыми габаритами.
2 Фары близкого освещения левой стороны
3 Фара далекого освещения левой стороны
4 Передняя правая противотуманка
5 Защита электрических стеклоподъемников
6 Переносная лампа либо защита прикуривателя, печка ВАЗ
7 Звуковой сигнал, вентилятор радиатора остывания
8 Подогрев стекла заднего вида
9 Система омывания, дворники ветрового стекла
10 Запасной
11 Габариты правой стороны авто
12 Ближний свет справа
13 Далекий свет справа
14 Передняя противотуманка
15 Обогрев сидений
16 Защита сигнала ВАЗ-2110 для поворота, аварийный сигнал поворотников
17 Освещение салона
18 Подсветка бардачка
19 Сигналы заднего хода, индикация устройств, блок дверей.
20 Задний противотуманный фонарь

Для подмены стоит использовать устройства с той же силой тока, что и заводские. Элементы с определенной силой тока в каждом предохранителе:

  • 5 А F1, F11;
  • 7,5 А F2, F12, F17, F20;
  • 10 А F3, F4, F13, F14, F16, F19;
  • 20 A- F7, F8, F9, F10, F15;
  • 25 A F18;
  • 30 A F5.

Реле сигнала ВАЗ близкого света К4 и К5 находится там же, где и большая часть других реле: в блоке предохранителей.

Дополнительный блок

Если вы не понимаете, где находится предохранитель бензонасоса и генератора ВАЗ-2110, для вас пригодится отыскать вторую панель, справа от управляющий колонки. Заполнение второго блока предохранителей ВАЗ-2110 отличается от первого. Тут размещается 2-ой набор защитных устройств, в каком есть:

  • Предохранитель на инжектор.
  • Элемент контроля зажигания, реле генератора.
  • Предохранитель вентилятора печки, печки ВАЗ.
  • Предохранители клапанов.

Фактически все электрическое оборудование со стороны мотора защищается конкретно этим блоком. Тут же находится реле генератора и реле бензонасоса ВАЗ-2110.

Любой из частей можно своими руками демонтировать и поменять на новый. Поможет в этом схема (блок) соединения колодок. Большая часть устройств соединяется параллельно, другими словами правое и левое устройство подсоединяется в одном столбце колодки.

Пример: предохранители фар близкого света F2 и F12 расположены один под другим, отвечают за фары справа и слева. Это относится ко всем парным узлам: габаритам, лампам далекого света.

Замена устройств

Размещение всех защитных частей уже понятно, так что остается только отыскать причину поломки.

  • В большинстве случаев дополнительная электроника, такая как магнитолы, компы и другие девайсы, очень нагружает систему. Ее извлечение снимает основную нагрузку.
  • Установка новых деталей, неподходящих по мощности к основной комплектации, также может сказаться на работе других устройств.
  • Самой очевидной предпосылкой можно считать обычный износ электроники. Пригодится поменять основное электрическое устройство либо часть защитного узла.

В моделях 2112, two thousand one hundred ten электронные схемы соединения похожи, потому их можно использовать как аналог при монтаже и демонтаже частей конструкции.

Основной блок и его характеристика

Монтажный блок ВАЗ-2110 и иных схожих моделей состоит из нескольких 10-ов плавких предохранителей. Принимая излишнее напряжение из сети на себя, предохранители плавятся, тем разрывая связь с более необходимыми устройствами и уберегая их от повреждений. Таким макаром, обеспечивается достаточно надежная защита важнейших устройств в автомобиле. При всем этом сохраняется также большая часть проводки. После того как предохранитель расплавился, его нужно поменять, но перед этим стоит убрать делему, из-за которой вышло замыкание.

Фактически все электрическое оборудование в машине имеет защитный элемент. Без предохранителей работает всего несколько узлов в автомобиле:

  • Система питания аккума.
  • Цепь зажигания движка.
  • Узел пуска генератора мотора.

Заместо предохранителей там установлены реле. Все другие электрические устройства имеют защитные элементы, которые входят в блок предохранителей ВАЗ-2110.

Кроме плавких предохранителей, в систему защиты электрических устройств включены реле, которые размыкают цепь. При лишнем повышении температуры пластинка реле греется и выгибается, разрывая цепь механическим методом, без самоповреждения.

Заключение по теме

В Таблице one приведены все главные предохранители электрических устройств, которые располагаются в левом защитном блоке, а чуток ниже описано размещение других и дополнительных частей защиты сети автомобиля. Каждый элемент имеет определенный срок службы, потому спустя пару лет эксплуатации их стоит часто инспектировать, даже если дополнительная нагрузка на системы авто не оказывалась.

Предохранители и реле ВАЗ 2110, 2111, 2112

Рассмотрены автомобили с инжектором и карбюратором: eight клапанов, sixteen клапанов

Монтажный блок реле и предохранителей для ВАЗ 2110, ВАЗ 2111, ВАЗ two thousand one hundred twelve размещен с левой стороны от управляющий колонки в панели устройств (чтоб добраться до него, нажмите на выключатель защелки и опустите блок вниз).

Схема расположения предохранителей и реле в блоке (типы блоков, устанавливаемых на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112)

Монтажный блок 2110-3722010

Монтажный блок 2110-3722010-01

Монтажный блок 2110-3722010-08

Размещение реле и предохранителей в монтажном блоке ВАЗ 2110, ВАЗ 2111, ВАЗ 2112:

№ реле/ предохранителя Расшифровка
K1 Реле контроля исправности ламп
К2 Реле очистителя ветрового стекла
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Реле включения близкого света фар
К5 Реле включения далекого света фар
К6 Дополнительное реле
К7 Реле включения подогрева заднего стекла
К8 Реле противотуманных фонарей
F1-F20 Плавкие предохранители

Расшифровка предохранителей:

Номер Сила тока, А Описание предохранителей
F1 5 Лампы фонарей освещения номерного знака. Лампы освещения устройств. Контрольная лампа габа­ритного света. Лампа освещения багажника. Лам­пы габаритного света левого борта
F2 7,5 Левая фара (ближний свет)
F3 10 Левая фара (далекий сеет)
F4 10 Правая противотуманная фара
F5 30 Электродвигатели стеклоподъемников дверей
F6 15 Переносная лампа (розетка)
F7 20 Электродвигатель вентилятора системы остывания мотора. Звуковой сигнал
F8 20 Элемент подогрева заднего стекла. Реле (контакты) включения подогрева заднего стекла
F9 20 Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар (предохранитель дворников). Реле (обмотка) включения подогрева заднего стекла
F10 20 Запасный
F11 5 Лампы габаритного света правого борта
F12 7,5 Правая фара (ближний свет)
F13 10 Правая фара (далекий сеет). Контрольная лампа включения далекого света
F14 10 Левая противотуманная фара
F15 20 Электрообогрев сидений. Блокировка замка багажника
F16 10 Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 7,5 Лампа освещения салона. Лампа персональной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (либо маршрутный компьютер)
F18 25 Лампа освещения вещевого ящика. Контроллер отопителя (предохранитель печки). Предохранитель прикуривателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112.
F19 10 Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Композиция устройств. Часы (либо маршрутный компьютер)
F20 7,5 Лампы задних противотуманных фонарей

В салоне машины, в самой нише приборной панели за монтажным блоком установлен предохранитель противотуманных фонарей.

Предохранитель центрального замка размещен за блоком предохранителей в пластмасовой коробке.

Дополнительные реле и предохранители размещены в салоне справа приборной панели за боковой облицовкой, прикрепленной 2-мя саморезами.

Все дополнительные предохранители fifteen А

№ реле/ предохранителя Расшифровка
1 Модуль зажигания, контроллер
2 Клапан продувки адсорбера, датчик скорости автомобиля, датчик концентрации кислорода (обогрева), датчик расхода воздуха
3 Реле топливного насоса, предохранитель бензонасоса, форсунки
4 Реле электровентилятора (доп. реле)
5 Реле бензонасоса (доп. реле)
6 Главное реле (реле зажигания)

Порядок номерации и цвета проводов штекеров

Схема монтажного блока реле и предохранителей ВАЗ 2110-11-12

(внешняя цифра в обозначении наконечника провода номер колодки, а внутренняя цифра условный номер штекера):

№ реле/ предохранителя Расшифровка
К1 Реле контроля исправности ламп (снутри показаны контактные перемычки, которые инсталлируются заместо реле)
К2 Реле очистителя ветрового стекла (реле дворников)
К3 Реле-прерыватель указателей поворота и аварийной сигнализации
К4 Реле включения близкого света фар
К5 Реле включения далекого света фар
К6 Дополнительное реле
К7 Реле включения подогрева заднего стекла
К8 Запасное реле (отсутствует на ВАЗ 2110)

Таблица наружных соединений монтажного блока

Ко­лодка Цвет Электронные цепи
Ш1 1 ЖЧ Противотуманная фара (левая)
2 ГП Движок блокировки замка багажника, обогрев сидений
3 Р Реле блокировки дверей
4 О Реле электростеклоподъемников
5 ЖП Реле противотуманок
6 Ж Противотуманная фара (правая)
7 ГЧ Реле электростеклоподъемников
8 Резерв
Ш2 1 Резерв
2 Резерв
3 Резерв
4 Ч Масса
5 ЖП Габарит (левый задний)
6 БЧ Переключатель внешнего освещения
7 Резерв
8 ЖЧ Лампы освещения номерного знака, выкл. освещения устройств
9 КП Габарит (правый задний)
10 К Габарит (правый)
11 ЖГ Эл. движок очистителя ветрового стекла, переключатель очисти­теля и омывателя ветрового стекла.
12 З Переключатель внешнего освещения
13 ОБ Выключатель противотуманок
14 ЧП Выключатель аварийной сигнализации
15 Резерв
16 ГП Замок зажигания (кл. 15), подрулевой переключатель
17 Р Переключатель очистителя и омывателя ветрового стекла
18 СП Подрулевой переключатель света фар
19 Резерв
20 Резерв
21 Ж Габарит (левый)
Ш3 1 СЧ Ближний свет (левый фонарь)
2 Резерв
3 С Ближний свет (правый фонарь)
4 Р Генератор (кл. 30)
5 К Генератор (кл. 30)
6 К Генератор (кл. 30)
Ш4 1 ПЗ Бортовая система индикации
2 ГО Выключатель аварийной сигнализации
3 ПЧ Выключатель аварийной сигнализации
4 Ч Масса
5 ПГ Штекер переносной лампы
6 ЗП Выключатель подогрева заднего стекла, лампа подогрева заднего стекла
7 Резерв
8 Резерв
9 Резерв
10 ЖЗ Подрулевой переключатель омывателя и очистителя ветрового стекла
11 Б Эл. движок очистителя ветрового стекла
12 ЧБ Подрулевой переключатель омывателя и очистителя ветрового стекла
13 ГБ Подрулевой переключатель, лампа замка зажигания
14 БП Лампы стоп- сигналов, часы, лампа освещения салона
15 П Фонари стоп-сигналов
16 РП Выкл. стоп-сигналов
17 О Генератор (кл.30)
Ш5 1 ЗЧ Далекий свет (левый фонарь)
2 СП Элемент подогрева заднего стекла
3 Г Контроллер отопителя, лампа освещения вещевого ящика
4 З Далекий свет (правый фонарь)
5 ЖГ Движок очистителя ветрового стекла, клапан рециркуляции САУО
6 ПБ Эл. вентилятор остывания, звуковой сигнал

Снятие и установка блока предохранителей.

Схема электрического оборудования автомобиля ВАЗ-2110

№ реле/ предохранителя Расшифровка
1 Блок-фара
2 Датчики износа колодок фронтальных тормозов
3 Датчик включения электродвигателя вентилятора
4 Электродвигатель вентилятора системы остывания мотора
5 Звуковой сигнал
6 Генератор
7 Датчик уровня масла
8 Блок управления электрическим клапаном карбюратора
9 Контроллер отопителя
10 Выключатель клапана рециркуляции
11 Лампа подсветки рычагов управления отопителем
12 Коммутатор
13 Концевой выключатель карбюратора
14 Датчик контрольной лампы давления масла
15 Свечки зажигания
16 Элек­тромагнитный клапан карбюратора
17 Датчик термометра охлаждающей воды
18 Датчик-распределитель зажигания
19 Катушка зажигания
20 Стартер
21 Электродвигатель вентилятора отопителя
22 Дополнительный резистор электродвигателя отопителя
23 Датчик скорости
24 Выключатель света заднего хода
25 Микромоторедуктор привода заслонки отопителя
26 Клапан рециркуляции
27 Датчик уровня тормозной воды
28 Колодки для подключения электродвигателя омывателя заднего стекла
29 Аккумуляторная батарея
30 Электродвигатель омывателя ветрового стекла
31 Датчик уровня омывающей воды
32 Датчик уровня охлаждающей воды
33 Моторедуктор очистителя ветрового стекла
34 Монтажный блок
35 Колодки для под­ключения жгута предупредительного света
36 Переключатель внешнего освещения
37 Композиция устройств
38 Выключатель заднего противотуманного света
39 Контрольная лампа противотуманного света
40 Контрольная лампа подогрева заднего стекла
41 Часы
42 Выключатель подогрева заднего стекла
43 Подрулевой переключатель
44 Колодка для переключения проводов при установке блок-фар другого типа
45 Регулятор освещения устройств
46 Выклю­чатель зажигания
47 Колодки для подключения жгута проводов очистителей фар
48 Розетка для переносной лампы
49 Фронтальный плафон освещения салона
50 Выключатель стоп-сигнала
51 Плафон освещения салона
52 Блок бортовой системы контроля
53 Датчик указателя уровня горючего
54 Выклю­чатель аварийной сигнализации
55 Датчик ремня безопасности водителя
56 Прикуриватель
57 Лампа подсветки пепельницы
58 Выключатель лампы освещения вещевого ящика
59 Колодка для подключения бортовика
60 Лампа освещения вещевого ящика
61 Боковые указатели поворота
62 Выключатели в стойках фронтальных дверей
63 Выключатели в стойках задних дверей
64 Выключатель контрольной лампы стояночного тормоза
65 Фонарь освещения багажника
66 Датчик температуры для системы отопления
67 Внешние задние габариты
68 Внутренние задние габариты
69 Фонари освещения номерного знака
70 Элемент подогрева заднего стекла
71 Колодка для подключения дополнительного стоп-сигнала

В жгуте проводов панели устройств 2-ые концы проводов белоснежного, темного, оранжевого цветов, белоснежного с красноватой полосой и желтоватого с голубой полосой соединены меж собой в одних точках.

Схемы электрического оборудования автомобилей ВАЗ-2111 и ВАЗ-2112 отличаются (кроме системы управления движком) только добавлением очистителя и омывателя двери задка.

Схема электрического оборудования автомобиля ВАЗ-21102 с системой распределенного впрыска горючего (контроллер Январь-4)

№ реле/ предохранителя Расшифровка
1 Блок-фара
2 Датчики износа колодок фронтальных тормозов
3 Звуковой сигнал
4 Вентилятора системы остывания
5 Выключатель света зад­него хода
6 Аккумуляторная батарея
7 Генератор
8 Датчик контрольной лампы давления масла
9 Датчик уровня масла
10 Свечки зажигания
11 Форсунки
12 Регулятор холостого хода
13 Колодки электрического блока управления
14 Датчик положения дроссельной заслонки
15 Датчик положения коленчатого вала
16 Модуль зажигания
17 Датчик термометра охлаждающей воды (для композиции устройств)
18 Стартер
19 Колодка диагностики
20 Датчик температуры охлаждающей воды (для системы управления движком)
21 Датчик скорости
22 Реле включения бензонасоса
23, 35, 39 Плавкие защити­тели
24 Электробензонасос
25 Микромоторедуктор привода заслонки отопителя
26 Клапан рециркуляции
27 Вентилятор отопителя
28 Насос омывателя вет­рового стекла
29 Датчик уровня омывающей воды
30 Датчик уровня тормозной воды
31 Датчик уровня охлаждающей воды
32 Моторедуктор стек­лоочистителя
33 Дополнительный резистор вентилятора отопителя
34 Реле включения питания системы впрыска
36 Клапан продувки адсорбера
37 Датчик массового расхода воздуха
38 Реле включения вентилятора системы остывания
40 Переключатель внешнего освещения
41 Датчик детонации
42 Датчик концентрации кислорода (подогреваемый лямбда-зонд)
42 СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в данном случае датчик концентрации кислорода не устанавливается)
43 Контрольная лампа противотуманного света
44 Контрольная лампа подогрева заднего стекла
45 Выключатель про­тивотуманного света
46 Выклю­чатель подогрева заднего стекла
47 Композиция устройств
48 Монтажный блок
49 Датчик уровня горючего
50 Выключатель за­жигания
51 Регулятор яркости подсветки устройств
52 Подрулевой переключатель
53 Лампа подсветки рычагов управления отопителем
54 Выклю­чатель аварийной сигнализации
55 Электрический блок управления отопителем
56 Выключатель клапана рециркуляции
57 Блок индикации бортовой системы контроля
58 Боковые указатели поворота
59 Датчик температуры для системы отопления
60 Плафон освещения салона
61 Фронтальный плафон освещения салона
62 Розет­ка для переносной лампы
63 Электрические часы
64 Выключатели в стойках фронтальных дверей
65 Выключатели в стойках задних дверей
66 Лампа освещения ве­щевого ящика
67 Выключатель освещения вещевого ящика
68 Прикуриватель
69 Лампа освещения пепельницы
70 Выключатель стоп-сигнала
71 Элемент обо­грева заднего стекла
72 Внешние задние габариты
73 Внутренние задние габариты
74 Лампы освещения номерного знака
75 Лампа освещения багажника

Схема и расположение предохранителей в блоке ваз 2108, 2109, 21099

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:
  • до 1998 года;
  • после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если не работает подогрев заднего стекла, причина или в предохранителе, или в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 выполняется в блоке, установленном в задней части отсека монтажа двигателя, со стороны водителя. Большинство электрических цепей авто защищаются плавкими предохранителями. Внутри блока предохранителей на крышке нанесены в амперах сила тока и номер предохранителя. Когда открыт блок предохранителей ВАЗ 2109, замена производится тех элементов, которые привели к неисправности автомобильный прибор. Определить его можно по прекращению или нестабильной работе узла, который питается электроэнергией. В автомобиле ВАЗ 2109 не подлежат защите предохранителями:

  • Цепи зажигания.
  • Генератора(см.).
  • Пуска двигателя.
  • Реле блокировки дверей.
  • Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент, могут выйти со строя.

Совет: Всегда нужно иметь с собой комплект с запасными предохранителями и при необходимости заменить своими руками.

  • Каждому из блоков соответствуют только определенные предохранители.
  • Значение силы тока, рассчитанное для предохранителя, указано на его корпусе.
  • Извлекать предохранитель из блока нужно специальным пинцетом, закрепленным в блоке.
  • Пинцетом захватывается предохранитель и вытаскивается.
  • Запасные предохранители установлены впереди блока.
  • Замена предохранителя ВАЗ 2109 производится установкой его в разъем гнезда и нажатием до фиксации.
  • С левой стороны панели для приборов установлен на проводах дополнительный предохранитель, который защищает цепь противотуманных задних фонарей, с силой тока на 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после этого заменить новым.

Заменить предохранители на ВАЗ 2109 можно только теми, которые рассчитаны на эту же силу тока. В противном случае могут выйти из строя электрические приборы. На ранних моделях авто ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, отличаются они невысокой надежностью. Держатели предохранителей выполняются из пружин, а в том месте, где плохой контакт выделяется много тепла, которое может расплавить корпус блока, что вызывает шатание держателей и они плохо зажимают детали. Поэтому нужна замена блока предохранителей ВАЗ 2109 старого образца на новый, с вилочковыми элементами.

Совет: Если выполняется замена старого блока предохранителей, новый ВАЗ 2109 предусматривает, в системе охлаждения мотора, подключение электродвигателя вентилятора через реле. Иначе, могут на печатной плате сгореть дорожки, которые проводят ток. Помимо этого, нужно установить датчик на электровентилятор для его включения, из-за того, что на большее значение тока, рассчитаны его контакты.

Блок старого образца

Номер предохранителя:Сила тока:Что он защищает:
F110АРезервный (дополнительный) предохранитель
F210АУказатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F310АЗадние фары стоп-сигнала, лампочки подсветки салона
F420АПодогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F520АЗвуковой сигнал (клаксон), выключатель клаксона
F630АРезервный предохранитель
F730АЭлектромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F87,5АРезервный предохранитель
F97,5АРезервный предохранитель
F107,5АЛевая габаритная фара
F117,5АПравая габаритная фара
F127,5АПравая фара ближнего света
F137,5АЛевая фара ближнего света
F147,5АЛевая фара дальнего света, контрольная лампа включения дальнего света
F15Правая фара дальнего света
F1615АУказатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

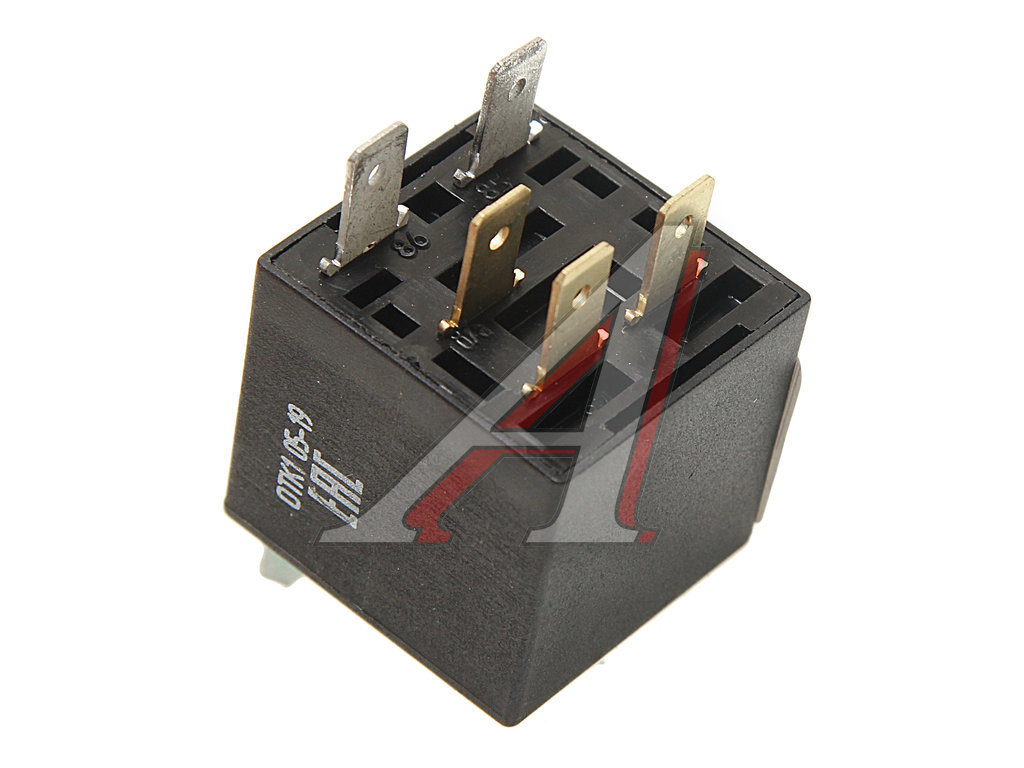

Реле

Приведем в таблице номера реле и их функции:

Номер релеФункции
1Работоспособность элементов очистки передней оптики
2Работоспособность двигателя омывателя заднего стекла
3Защита от поломки лампы поворотных сигналов и световой сигнализации
4Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5Позволяет определить работоспособность лампы
6Защита от перенапряжения системы обогрева заднего стекла
8Лампы дальнего света фар
9Лампы ближнего света фар
11Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12Работа звукового сигнала

Основные неисправности и способы их устранения

Несмотря на то, что коробка предохранителей для разных типов двигателей (инжектор или работающий с использованием карбюратора), имеет некоторые отличия, поломки их абсолютно аналогичны и зачастую, не столь сложны, как может показаться на первый взгляд. Справиться с ними вполне по силу даже для тех, кто лишь недавно стал владельцем автомобиля. Итак, наиболее часто встречаются такие ситуации:

  • Перегорание предохранителя (например, того который отвечает за карбюратор и его работоспособность) – решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное следовать пошаговой инструкции , подготовленной производителем;
  • Проблемы с реле – если смена предохранителей не дала требуемого эффекта, следует проверить исправность реле. При наличии проблем, необходимо просто установить новый элемент, благо подобная работа не отнимет много времени;
  • Неисправность токопроводящих дорожек – одна из наиболее серьёзных неприятностей, обнаружить которую довольно проблематично. Лучше доверить её решение опытным мастерам-электрикам, поскольку непрофессиональный подход может вывести из строя весь блок предохранителей;
  • Нарушение целостности контактов – в большинстве случаев замена компонентов не потребуется. Достаточно лишь очистить их от грязи и всё будет в порядке. Впрочем, если контакт отломился, выход из ситуации один – замена блока.

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителяНоминальный токФункции
1.Резервный предохранитель
2.Резервный предохранитель
3.Резервный предохранитель
4.16АОбмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.16АКлаксон, выключатель клаксона, электромотор вентилятора радиатора
9.Лампа левых габаритов, лампа левых задних габаритов
10.Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.16АПрикуриватель, розетка для лампы переноски
13.Дальний свет правой фары
14.Дальний свет левой фары, контрольная лампа дальней оптики
15.Ближний свет правой фары
16.Ближний свет левой фары
Реле

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение релеЧто он делает:
К1Без него двигатель омывателя заднего стекла работать не будет
К2Отвечает за работу ламп поворотников и световую сигнализацию
К3Обеспечивает работы стеклоочистителя лобового стекла
К4Защищает лампы стоп сигналов и габариты автомобиля
К5Обеспечивает работу фонарей дальнего света
К6Гарантирует работу устройства омывателя оптики
К7Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8Звуковой сигнал или просто клаксон
К9Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11Отвечает за работу устройства обогрева заднего стекла
К12Обеспечивает работу фонарей ближнего света

Функции предохранителей ВАЗ 2109

Предохранители находятся в двух блоках: один расположен под капотом, другой – внутри салона авто под панелью. Цель любого предохранителя – защита определенного прибора ВАЗ 2109 от перегрева и возгорания. При скоплении энергии в электрической цепи машины может возникнуть замыкание, а это приводит к поломке одного из приборов. В этом случае предохранитель берет весь удар на себя. Цена будет значительно меньше, чем любого другого устройства, который он предохраняет.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №За что отвечает:
F9Правая противотуманная фара
F8Левая противотуманная фара
F1Омыватель для фар
F7Вентиляторы отопителя и радиатора, мотора насоса омывателя, омыватель заднего стекла, лампа для бардачка, обогрев и омыватель заднего стекла.
F16Задние фонари, лампочки для указания поворотов, щетки для ветрового стекла, датчика уровеня тормозной жидкости, генератор.
F16Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, открытие дверей, лампа «чек», уровень топлива, налитого в бак.
F3Задние фары, свет в салоне.
F6Стеклоподъемники
F10Подсветка номера, освещение приборов и приборной панели, габаритов, прикуриватель.
F5Звуковой сигнал
F11Габарит правого заднего фонаря
F2Аварийная ситуация
F4Элемент, служащий для того, чтобы обогревать заднее стекло, реле для включения этого обогрева, прикуриватель, подключение патрона переносной лампы.
F15Фара правая
F14Фара левая
F13Ближний свет фары левой
F12Ближний свет фары правой

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:
  1. Открыть капот, отсоединить массу (-) аккумулятора.
  2. Открыть БП.
  3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
  4. Снять предохранитель.
  5. Поставить новый и проверить.

Резистор печки ВАЗ 2110 - ремонт (фото)

Причины замены

Одной из распространенных «болезней» автомобилей ВАЗ, особенно – модели 2110 в зимнее время является работа печки. Если у вас вдруг возникла ситуация, когда вентилятор отопителя не поддерживает заданную ему температуру на первой, второй скоростях, а работает только на самой высшей, значит, резистор печки на вашем ВАЗ 2110 пришел в негодность, и его нужно менять.

Резистор печки ВАЗ 2110

Управление скоростями

Для того, чтобы иметь возможность управлять скоростью вентилятора печки, и существует дополнительный резистор, находящийся за вакуумным усилителем, сбоку от отопителя. Он оснащен двумя спиралями: 1-я имеет сопротивление 0,23 Ом и обеспечивает самую низкую, 1-ю скорость вращения вентилятора. Вторая, на 0,82 Ом, дает возможность включать 2-ю скорость. При исправной работе этой детали водитель имеет возможность управлять температурой в салоне, понижая ее или повышая. Если же та вышла из строя, то для отопителя остается только одна скорость – самая высокая. Именно дополнительный резистор ВАЗ, обеспечивает их переключение, кроме последней. Поэтому, собственно, высшая и работает, если он ломается.

Причины поломки

На ВАЗ 2110 устанавливается резистор с маркировкой РДО 2110-8118022-01, имеющий недостаток: там есть предохранитель (на него указывает красная стрелочка), который иногда может отпаяться. В принципе, если его припаять обратно, то замена может и не понадобиться. Но учитывая некоторые неудобства по тому, как подобраться к месту крепления резистора, и его незначительную цену, лучшее решение все же – замена.

Резистор печки ВАЗ 2110 РДО 2110-8118022-01

Как заменить

Алгоритм замены резистора печки таков:
1. Необходимо снять минусовую клемму с аккумулятора;
2. Снять облицовку, затем – накладку рамы ветрового стекла, вынуть обивки для шумоизоляции;
3. Вакуумный усилитель также лучше снять, ради удобства проведения ремонта;
4. Колодку с проводами, находящуюся на резисторе, отсоединить;
5. Чтобы случайно не заменить еще вполне исправное устройство (ведь причина может быть и не в нем), стоит проверить его омметром, поочередно подключая его к контактам. Если есть существенные отличия от нормальных показаний, значит – необходимо менять;
6. Для снятия неисправного резистора отопителя достаточно открутить винт, и удалить испорченную деталь;
7. В обратном порядке производится установка нового. Учтите также, что колодку с проводами можно присоединить лишь в одном положении.

Вот, собственно и все – ваш ВАЗ 2110 может отправляться в путь в холодную погоду. Вы не замерзнете, а также не будете испытывать неудобств из-за усиленной работы печки.

Оцените статью: Поделитесь с друзьями!

Где находится реле печки ВАЗ-2114: схема

Реле, которое находится в печке ВАЗ-2114, отвечает, в том числе, за достаточный обогрев салона машины. Поэтому если автомобиль плохо прогревается, пора определить неисправность отопителя, возможно, причина кроется в изношенности реле. Сложность восстановления реле состоит в том, что ремонту деталь не подлежит, ее можно только заменить новым агрегатом.

Как работает печка ВАЗ-2114

Печное оборудование, встроенное в ВАЗ-2114, функционирует по следующему принципу. При повороте краника отопителя водитель приводит в действие подачу охлаждающей жидкости или тосола. Нагретый до 90 градусов антифриз подбирается к радиатору, осталось определить режим вращения вентилятора – здесь водителю предлагается на выбор сразу 3 формата.

После выставления нужного положения заслонок воздушный поток поступает в салон ВАЗ-2114, а также обдувает лобовое стекло и ноги. Без адекватной работы вентилятора ни о каком обогреве не может быть и речи.

Теплый воздух будет направляться в салон слишком медленно, что в условиях российских суровых зим для водителя и пассажиров автомобиля практически неощутимо.

Читайте также: Рабочая температура двигателя ВАЗ-2114

Причины неисправности печки ВАЗ-2114

ОтопительВАЗ-2114 не работает, если неисправен хотя бы один компонент единого механизма:

  1. Практически отсутствует контакт в монтажном корпусе, например, окислились детали. Возможно зажим контакта, осуществляющий питание узла, недостаточно плотно прилегает. Если при шевелении проводов, подходящих к блоку, двигатель заводится, значит, пора обратить внимание на контакты.
  2. Неисправно реле зажигания, если печь, то включается, то не включается. Кроме замены приспособления придумать больше ничего нельзя. Прежде чем заниматься заменой, следует внимательно изучить схему обустройства реле, для удобства она представлена на фото ниже.
  3. Как видите, в схему входят несколько основных деталей: магнит, работающий от электричества, якорь, пружина, контакты и обмотки. Электромагнит также имеет 2 составляющие: одна катушка фиксирует корпус к выводу управления, вторая втягивающая проводит соединение с контактом электродвигателя и управляющей клеммой.
  4. Если теплый воздух быстро прогревает салон ВАЗ-2114 только в третьем положении заслонок, значит в плохом функциональном состоянии резистор.
  5. Не работает переключатель – вентилятор функционирует в своем, известном только для него режиме, а не тогда, когда нужно водителю ВАЗ-2114.
  6. Барахлит двигатель – питание вроде бы поступает, но печка все равно не обогревает. Здесь возможно сразу 3 варианта поломки: сгорел мотор, нет контакта на вентиляторе или залипли щеточные устройства двигателя.

Читайте также: Прошивка ВАЗ-2114 8 клапанов

Как проверить исправность реле печки ВАЗ-2114

Чтобы понять, в каком состоянии находится реле печки, необходимо своими руками произвести диагностику. Если интересует реле печки ВАЗ-2114, а именно где оно располагается, специалисты отвечают – на центральной консоли под панелью с приборами.

Для проверки приспособления произведите следующие действия:

  1. Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
  2. Измерьте оборудованием значения сопротивления.
  3. Проверьте функции удерживающей катушки, подключив один конец тестера к выводу подключения приспособления, а другой – к корпусу.
  4. Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.
  5. Если сопротивление отсутствует, значит реле действительно вышло из строя.

Читайте также: Почему на ВАЗ-2114 печка не дует в ноги

Как заменить реле печки ВАЗ-2114 своими руками

Регулятор зажигания, расположенный в ВАЗ-2114 прямо под панелью приборов, невозможно отремонтировать, его можно только заменить. Работа по демонтажу старой детали и установке новой не требует специальных знаний, поэтому следуйте пошаговой инструкции, предложенной специалистами, и вскоре монтаж будет успешно завершен:

  1. Выключите батарею из сети, изъяв клемму, подключенную к минусу.
  2. При помощи отвертки со шлицевым наконечником выкрутите 4 самореза, находящихся на кожухе рулевой колонки. После этого снять компонент не составит особого труда.
  3. Крестовая отвертка позволит выкрутить еще один саморез, удерживающий нижнюю часть корпуса.
  4. При отсутствии крепежей снимите защитный корпус с рулевой колодки.
  5. Внизу присутствует колодка, где вместе с проводкой расположен жгут, к ним и подведено реле печки ВАЗ-2114.
  6. Отключите регулировщик от колодки, аккуратно вытащите и поставьте новую деталь.
  7. Соберите конструкцию воедино, вернув крепежи на прежнее место. Проверьте, как теперь работает отопитель, и поступает ли в салон машины прогретый воздух.

Предохранитель на стоп сигнал ваз 2110


Схема и расположение предохранителей ВАЗ 2110, 2111, 2112 — DRIVE2

Если у Вас перестали работать щетки стеклоочистителя, или перестали включаться поворотники, не бегите покупать моторчик щеток или новые лампочки. Чаще всего проблема в сгоревших предохранителях. Работу всех электроприборов в автомобиле страхуют предохранители. Именно благодаря им при замыкании не выгорает вся проводка. Давайте рассмотрим схему предохранителей на ВАЗ 2110, 2111, 2112.

рис.1

Первым делом пометим все предохранители своими номерами:

рис 2

Расшифровка значений предохранителей:Предохранитель №: Амперы За что отвечает:F1 5 Лампы освещения: номеров, приборов, габаритов на приборной панели, левые габариты, подсветка багажникаF2 7,5 Ближний свет в левой фареF3 10 Дальний свет в левой фареF4 10 Правая передняя противотуманная фараF5 30 Стеклоподъемники дверейF6 15 Переносная лампа, прикуривательF7 20 Вентилятор радиатора, звуковой сигналF8 20 Обогрев заднего стеклаF9 20 Омыватель и очиститель лобового стеклаF10 20 РезервыйF115 Габарит с правой стороныF12 7,5 Ближний свет в правой фареF13 10 Дальний свет в правой фареF14 10 Противотуманная фара, леваяF15 20 Обогрев сиденийF16 10 Аварийный сигнал, поворотникиF17 7,5 Стоп сигнал, подсветка замка зажигания, освещение салонаF18 25 Прикуриватель, подсветка бардачка, отопитель салонаF19 10 Лампа заднего хода, контроль исправности стоп сигналаF20 7,5 Задние противотуманные фары

Дополнительный предохранители и реле находятся справа от центральной панели. Откручиваем саморезы и снимаем крышку:

3

Далее видим вот такие предохранители:

4

1 — модуль зажигания2 — датчики скорости, расхода воздуха, подогрева3 — топливные реле, насос, форсунки4 — вентилятор5 — бензонасос6 — зажигание

Теперь вы умеете самостоятельно менять предохранители на вашем ВАЗ 2110, 2111, 2112. Процедура быстрая и простая.

Это я вывел для себя чтоб можно было быстро войти в блог и посмотреть какой предохранитель за что отвечает и другим пользователям.Спасибо!

Расположение предохранителей на схеме для ВАЗ 2110, 2111, 2112

Сегодня рассмотрим расположение предохранителей в автомобилях ВАЗ десятого семейства, а именно моделей 2110, 21102, 21103, 2111, 2112. Также покажем где находятся предохранители и реле на схеме и посвятим о назначении каждого из них и способах замены предохранителей своими руками. Коснемся и самых частых проблем с предохранителями у владельцев этих автомобилей, методов диагностики и замены.

Хотелось бы сказать, что электрика автомобилей в частности предохранители и реле в ВАЗ 2110, 21102, 21103, 2111, 2112 вполне надежны. Срок службы зависит от условий эксплуатации и своевременной диагностики и замены на качественные комплектующие.

Давайте разберемся вообще для чего нужны предохранители в автомобиле. Прежде всего они отвечают за безопасность проводки и других систем машины. Важно понимать, что каждый конкретный предохранитель отвечает только за свою задачу и при замыкании или выходе из строя возгорание практически исключено. Перегорает конкретный предохранитель и это не вызывает цепного выхода из строя других систем.

В зависимости от проблемы выхода из строя какого либо узла или детали автомобиля, за который отвечает электрика, необходимо понимать: можно ли эксплуатировать автомобиль с этой неисправностью или нет. В правилах дорожного движения написан перечень неисправностей, имея которые нельзя эксплуатировать авто. Если вы обнаружили например, что отказали фары или вообще не работают дворники — следует немедленно исправлять проблему. Ну, а с неработающими стеклоподъемниками водить машину можно. Кстати, если кому-то вдруг нужен качественный сайт для бизнеса, то вот ребята делают хорошие сайты WebFormata.ru

Схема расположения предохранителей ВАЗ 2110, 2111, 2112

На фото изображены предохранители ВАЗ 2110, 2111, 2112

Как видим, каждый предохранитель пронумерован соответствующим индексом. На вышеуказанном рисунке блок находится с левой стороны рулевой колонки и встроен в панель приборов. Ниже приведены значения конкретного предохранителя в данном монтажном блоке.

Таблица значений предохранителей ВАЗ 2110, 2111, 2112.
Предохранитель, № Сила тока, Ампер Значения
F1 5 Лампы освещения регистрационных номеров, пространства багажного отделения, всей левой части габаритного освещения автомобиля, а также приборная подсветка габаритов и приборов.
F2 7,5 Ближний свет левой фары
F3 10 Дальний свет левой фары
F4 10 Передняя правая противотуманная фара
F5 30 Электро стеклоподъемники в дверях
F6 15 Прикуриватель/лампа переносная
F7 20 Клаксон, вентилятор радиатора двигателя
F8 20 Обогрев заднего стекла
F9 20 Омыватель и стеклоочиститель(дворники) ветрового стекла
F10 20 Резервный
F11 5 Габаритный свет правого борта машины
F12 7,5 Ближний свет правой фары
F13 10 Дальний свет правой фары
F14 10 Передняя левая противотуманная фара
F15 20 Подогрев сидений
F16 10 Левые и правые поворотники, аварийный сигнал поворотников
F17 7,5 Свет в салоне, подсветка замка зажигания, стоп сигналы, подсветка часов, компьютера
F18 25 Подсветка бардачка, отопительных регулировок, прикуривателя
F19 10 Лампы заднего хода, индикация приборов, компьютера, часов, исправность стоп сигналов, блокировка дверей
F20 7,5 Задние противотуманные фонари
Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Для наглядности понятен принцип параллельного расположения некоторых предохранителей: F1-F3 отвечают за электрику левого борта автомобиля, а расположенные напротив F11-F13 соответственно правой части машины. Остальные отвечают за другие функции автомобиля.

Расположение дополнительных предохранителей и реле

На рисунке ниже видим как добраться к дополнительным предохранителям автомобиля. Находятся справа от центральной панели, шурупы скручиваются и крышка легко снимается.

Снятие крышки для диагностики и замены дополнительных предохранителей и реле

Ниже видим сами предохранители, их 6 штук по 15 Ампер каждый.

Расположение дополнительных предохранителей

  1. Контроллер зажигания,
  2. Датчики кислорода, расхода воздуха, расчета скорости,
  3. Топливный насос и реле, форсунки,
  4. Вентилятор,
  5. Бензонасос,
  6. Зажигание.

Напоминаем, что F1-F20 являются так называемыми плавкими предохранителями. Это значит что перемычки и другие «хитрости» не приемлемы при работе. Если вы замените такой предохранитель своими руками на перемычку, то рискуете отказом системы.

Схема соединения предохранителей

На рисунке ниже изображен порядок подключения штекеров в монтажном блоке.

Рисунок подключения штекеров в соответствующие колодки монтажного блока.

На рисунке ниже показана полная схема с обозначениями монтажного блока.

Из этой схемы не сложно разобраться с порядком подключения штекеров.

Значение реле:

  • К1 — исправность ламп,
  • К2 — очиститель лобового стекла,
  • К3 — поворотники, аварийка,
  • К4 — ближний свет,
  • К5 — дальний свет,
  • К6 — дополнительное реле,
  • К7 — обогрев заднего стекла,
  • К8 — не используемое реле на моделях ВАЗ десятого семейства.

Видео по снятию блока и замене предохранителей

Вопрос/ответ по предохранителям на ВАЗ 2110, 2111, 2112

Отвечаем на некоторые присланные вопросы по теме.

Подскажите, ваз 2110 перестал работать левый указатель поворота и дальний свет фар в чем может быть причина? Откройте блок предохранителей и реле, возможно отошел контакт, пошевелите провода, посмотрите и проверьте и если надо замените предохранители своими руками.

Подскажите пожалуйста уже замучился, замыкает моторчик омывателя, свет в салоне с часами и перегорает при этом предохранитель F17? Ставьте лампочку вместо предохранителя, отключайте все приборы, которые на этом предохранителе висят. Включайте зажигание. Если лампа не горит — поочередно подключайте все обратно. На каком загорится, там и проблема. Если горит сразу — короткое в проводке.

Подскажите что может быть, тускло горят огни заднего хода, если одну лампочку убрать, то вторая начинает гореть нормально, ставишь на место обе горят в пол силы. Стоп сигналы на этой же плате горят нормально. Эта проблема связана с плохим контактом массы.

Почему плавится предохранитель F8? Посмотрите под ополиком с водительской стороны. Если забивался катализатор, то тогда провода которые идут на обогрев переломились.

Почему печка выключена, а горячий воздух поступает? Если горячий воздух, а стоит переключатель на холодном, то закис электро привод крана.

Машина заводится только периодически включаю зажигание приборы горят. Завожу на прямую стартер и заводится. Подскажите в чем проблема? Поставьте между замком и стартером реле, не поможет — то замок зажигания.

  • Снятие и замена реактивной тяги ВАЗ 2110, 2111, 2112 своими руками Если вы стали слышать треск под рычагом переключения передач, то нужно проверять привод и
  • Снятие и замена рулевого колеса ВАЗ 2110, 2111, 2112 своими руками Пластик на руле у ВАЗа отличается низким качеством и грубостью на ощупь, поэтому в
  • Инструкция по замене рулевой тяги и рулевых наконечников ВАЗ 2110, 2111, 2112 При маневрировании возникают стуки в передней подвеске — симптомы неисправности. Попробуйте убедиться в этом,
  • Снятие и замена датчика скорости ВАЗ 2110, 2111, 2112 своими руками При отказе работы спидометра и одометра, при неточный данных скорости рекомендуем снять и заменить

Предохранители и реле ВАЗ 2110 - 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 — К2 — реле стеклоочистителей и стеклоомывателя. Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 — К7 — реле обогрева заднего стекла. Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 — К6 — доп. реле, реле зажигания. Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 — ряд предохранителей F1-F10

14 — ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему.

Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары.

Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.

Предохранители и реле в Ладе Калина

Предохранители и реле Нива Шевроле

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Итог

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

 Генератор ВАЗ 2112

: характеристики, ремонт и замена

В устройстве любого автомобиля предусмотрено наличие генератора - он необходим для выработки электрической энергии путем преобразования работы механического двигателя в электрическую. Благодаря этому устройству в автомобиле работают все устройства. Как устроен генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также способы обслуживания и ремонта своими руками.

Устройство установки генератора

Генератор ВАЗ-2112 состоит из крышек - передней и задней.Они изготовлены из алюминиевого сплава и имеют специальные гнезда для установки подшипников. На корпусе задней крышки есть клемма, служащая для подключения аккумулятора. Также на нем есть разъем. Через него подается напряжение на обмотку возбуждения. На задней крышке есть конденсатор - он служит для подавления электромагнитных помех. На устройстве есть место для установки и фиксации щеток.

Цилиндр сердечника в этом генераторе изготовлен из трансформаторного железа.Внутри него есть специальные бороздки, в которые аккуратно уложена обмотка. Также на цилиндре есть выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами. На валу, выполняющем функции ротора, расположена обмотка возбуждения. Он связан с медными кольцами. На переднем конце вала сделана специальная проточка, служащая для установки приводного шкива. Щетки выполнены неразъемным узлом, который совмещен с реле генератора. Он находится в прочном металлическом корпусе и надежно закреплен на щеткодержателе.На задней крышке внутри находится диодный блок - он включает в себя 6 основных элементов и три дополнительных. Они закреплены на алюминиевых полукруглых пластинах, за счет которых диоды эффективно охлаждаются. В инструкции по эксплуатации есть схема, по которой можно разобраться, как работает генератор ВАЗ-2112.

Действует также при ремонтных работах.

Принцип действия

Ротор, основная задача которого - создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения.Каждая половина половины отбирается на специальных жердях. Контактные кольца питают токовую обмотку. Ротор вращается за счет привода. Статор представляет собой сердечник и обмотку. Он производит переменный ток, который передается по кольцам дальше по электрической сети. Однако сначала его следует снять с рамы. Для того, чтобы дать ток по кольцам, воспользуйтесь щеточным узлом. Затем есть выпрямительный блок, который преобразует переменное синусоидальное напряжение, создаваемое генератором. В разных случаях используют разные схемы обмоток возбуждения.Например, применяется еще одна пара. Ток просто не сможет пройти через аккумулятор, если двигатель не будет запущен. При подключении обмотки по схеме «Звезда» можно увеличить мощность генератора на 15%. Поддержанием напряжения устройства в пределах, заданных характеристиками, занимается реле генератора. Он изменяет частоту и длительность импульсов электрического тока. Реле представляет собой набор из нескольких датчиков и исполнительных механизмов. Их задача - определить, как долго обмотка возбуждения должна находиться в сети.Если реле неисправно, то в АКБ не будет стабилизированного напряжения.

Технические характеристики

Генератор ВАЗ-2112 отличается следующими техническими параметрами.
Итак, напряжение, которое формируется на обмотке возбуждения, может отличаться в диапазоне от 13,2 В до 14,7 В. Непосредственно сам генератор способен вырабатывать ток, сила которого до 80 А. Напряжение привода. Ремень такой, что при весе 10 кг прогиб будет равен не менее 8 мм.

Техническое обслуживание генератора на автомобиле ВАЗ-2112

Этот элемент важно обслужить вовремя - он имеет большой запас надежности, но иногда при несвоевременном обслуживании возникает необходимость ремонта автомобильного генератора. Прежде всего, важно очистить внешние поверхности устройства.
Кроме того, в рамках сервисных событий они проверяют безопасность генератора. Также регулятор напряжения нуждается в проверке. Специалисты рекомендуют проверить приводной ремень. Если он будет слабо растянут, система не сможет правильно работать.Проверять ВАЗ-2112 рекомендуется каждые 10 тысяч км пробега автомобиля - на его поверхности не должно быть дефектов. Затем проверьте, в каком состоянии находятся подшипники. Во время этой операции необходимо снять ремень и повернуть ротор устройства рукой. Если в процессе вращения чувствуется люфт или ревность при движении, посторонний шум или какие-либо другие звуки - подшипники вышли из строя и их необходимо заменить. На генератор ВАЗ-2112, цена которого составляет около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор тоже может выйти из строя. Иногда есть возможность отремонтировать и устройство снова заработает. Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.
Диагностика этого узла проводится при возникновении повышенного шума во время работы. Часто шум возникает из-за прочных подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. Оказывается, это повышенные радиальные нагрузки, поэтому он служит сколь угодно долго.Если приводной ремень натянут слишком сильно, это также влияет на скорость износа подшипников.

Электрические неисправности: методы диагностики

Для выявления проблем электрического характера в генераторе работают несколько факторов. Итак, среди популярных симптомов - отсутствие зарядки, пониженное напряжение зарядки или наоборот - повышенное. Без мультиметра эти поломки определяются по основным признакам. Значит, на панели приборов будет гореть или мигать лампа заряда аккумулятора. Также с фарами фары светят очень тускло, дворники работают на малой скорости.Повышенное напряжение сообщит о кипящем электролите в аккумуляторе и очень ярких фарах.
Диагностика поверхности может выполняться без демонтажных работ. Вам понадобится мультиметр для проверки. Измерять напряжение нужно при работающем двигателе. Если прибор показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании мультиметр выдает 14 В, значит, уровень заряда недостаточный. Специалисты не рекомендуют проводить испытания генератора с снятием плюсового контакта аккумуляторной батареи.Это может привести к выходу реле из строя.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки прибор необходимо снять. Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки потребуются ключи на 10 и 13, ключ клаксона на 17, а также крепление и головка на 15.
Первым делом снимаем клеммы с АКБ. Затем ослабьте и снимите ремень, а затем демонтируйте механизм натяжителя ремня. Далее отключаются провода и отсоединяются разъемы.Устройство держится на длинном болте и гайке. Убрать его не так-то просто. Поэтому сначала откручиваем кронштейны на мотоблоке. Они находятся на задней стороне установки. Затем генератор разворачивается, что поможет беспрепятственно открутить крепление оси. Вытаскивается гильзой, а после выбивается ось из кронштейна.

Неисправности щеточного узла

Для проверки щеточного узла понадобится источник питания, а также любая лампа на 12 В. Блок питания подключен к регулятору напряжения, лампа подключается к щетке - она ​​должна быть похороненный.Когда входное напряжение повышается до 15 вольт, лампочка гаснет. Если лампа горит и с большим напряжением, то требуется ремонт автомобиля ВАЗ-2112. Требуется замена реле. Что касается непосредственно щеток, то об их неисправностях говорит отсутствие заряда аккумулятора, слишком низкое напряжение в автомобильной сети, нестабильные напряжения заряда.
Длина кисти должна быть более 5 мм. Если меньше, их нужно заменить. Также, чтобы проверить щетки, можно немного двигать их в канавках. Хорошие кисти двигаются свободно.Если они свисают, их рекомендуется смазать. Также стоит посмотреть правильность контактных колец - смотрят на производстве. Если следы проедают, кольца шлифуют мелкой наждачной бумагой. После замены сразу начинает нормально работать. Важно следить за тем, чтобы прибор работал и исправно обслуживал генератор ВАЗ-2112 - цена узла небольшая, но при качественном обслуживании останется только поменять щетки.

Диодный мост

Иногда возникают разные проблемы с выходом из строя силовых диодов, и при желании их можно заменить.Мост вышел из строя, о недостающем заряде сообщит и производит генератор ВАЗ-2112. Ремонт в этом случае - замена пробитого диода.

Генератор ВАЗ 2112: характеристики, ремонт и замена

Устройство любого автомобиля предусматривает наличие генератора - он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электрическую. Благодаря этому устройству в автомате работают все электроприборы, которым требуется электричество.Как устроен генератор ВАЗ-2112? Сегодня мы узнаем его технические характеристики, а также как его обслуживать и ремонтировать своими руками.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек - передней и задней задней. Они изготовлены из алюминиевого сплава и имеют специальные посадочные места, в которые устанавливаются подшипники. На корпусе задней крышки есть клемма, служащая для подключения аккумулятора. Также на нем есть разъем. Через него на обмотку возбуждения подается напряжение.На задней крышке есть конденсатор - он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.

Цилиндр сердечника в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные пазы, в которые аккуратно уложена обмотка. Также на цилиндре есть выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами. На валу, выполняющем функции ротора, расположена обмотка возбуждения.Он связан с медными кольцами. На переднем конце вала имеется специальная проточка, служащая для установки ведущего шкива. Щетки состоят из единого узла, который совмещен с реле генератора. Он заключен в прочный металлический корпус и надежно прикреплен к щеткодержателю. На задней крышке внутри находится диодный блок - он содержит 6 основных элементов и три дополнительных. Они закреплены на алюминиевых полукруглых пластинах, за счет чего диоды более эффективно охлаждаются. В мануале к автомобилю есть схема, по которой можно понять, как работает генератор ВАЗ-2112.

Применяется также при ремонтных работах.

Принцип действия

Ротор, основной задачей которого является создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения. Каждая его половина помещается в специальные полюсные наконечники. Контактные кольца подают ток на обмотку. Ротор вращается за счет ременной передачи от привода. Статор представляет собой сердечник и обмотку. Здесь вырабатывается переменный ток, который проходит через кольца дальше по электрической сети.Однако вначале его нужно удалить из кадра. Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используются разные схемы подключения обмоток возбуждения. Например, используется еще одна пара. Ток просто не может протекать через аккумулятор в том случае, если двигатель не заводится. При подключении обмотки по схеме «звезда» возможно увеличение мощности генератора на 15%.Реле генератора занимается поддержанием напряжения устройства в пределах, заданных характеристиками. Он изменяет частоту и длительность импульсов электрического тока. Реле представляет собой набор из нескольких датчиков и исполнительных механизмов. Их задача - определить, как долго обмотка возбуждения должна находиться в сети. Если реле неисправно, то на аккумулятор будет подаваться нестабилизированное напряжение.

Технические характеристики

Генератор ВАЗ-2112 характеризуется следующими техническими параметрами.

Итак, напряжение, которое образуется при возбуждении обмотки, может отличаться в диапазоне от 13,2 В до 14,7 В. Сам генератор способен вырабатывать ток силой до 80 А. Натяжение приводного ремня такое, что при давлении 10 кг прогиб составит не менее 8 мм.

Обслуживание генератора на автомобиле ВАЗ-2112

Этот элемент важно вовремя обслуживать - он имеет большой запас надежности, но иногда при несвоевременном обслуживании возникает необходимость ремонта автомобильного генератора.Во-первых, важно очистить устройство снаружи.

Кроме того, при выполнении сервисных работ проверяется надежность крепления генератора. Регулятор напряжения тоже нужно проверить. Специалисты рекомендуют выполнить проверку приводного ремня. Если он ослаблен, система не сможет правильно работать. Проверять ремень генератора ВАЗ-2112 рекомендуется каждые 10 тысяч км пробега автомобиля - на его поверхности не должно быть дефектов. Далее проверяем состояние подшипников.Во время этой операции необходимо снять ремень и вручную повернуть ротор устройства. Если во время вращения чувствуется люфт или заклинивание во время движения, посторонний шум или какие-либо другие звуки - подшипники вышли из строя и их необходимо заменить. На генератор ВАЗ-2112, цена которого около 4 тысяч рублей, такие детали можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор тоже может выйти из строя. Иногда можно отремонтировать, и устройство снова заработает.Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.

Диагностика этого узла проводится при возникновении сильных шумов во время работы. Часто шум возникает из-за сильного износа подшипников. Но часто выходит из строя только подшипник, который находится в передней крышке. Он подвергается повышенным радиальным нагрузкам, поэтому служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипника.

Электрические неисправности: методы диагностики

Выявить электрические проблемы в работе генератора можно на основании нескольких факторов.Итак, среди популярных симптомов - отсутствие зарядки, низкое напряжение заряда или наоборот - увеличилось. Без мультиметра эти неисправности определяют по основным характеристикам. Итак, на панели приборов будет гореть или мигать лампа заряда аккумулятора. Также при работающем двигателе фары очень тусклые, дворники работают на малой скорости. О повышенном напряжении сообщат кипящий электролит в аккумуляторной батарее и очень яркий свет фар.

Диагностика поверхности может производиться без демонтажных работ.Для тестирования понадобится мультиметр. Необходимо измерить напряжение на выводах АКБ при работающем двигателе. Если прибор показывает 12 В, генератор не заряжает аккумулятор. Если при выключенном всем электрооборудовании мультиметр выдает ниже 14 В, значит, уровень заряда недостаточен. Специалисты не рекомендуют проверять генератор с снятием плюсового контакта аккумулятора. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки прибор нужно снять.Генератор держится на кронштейне на блоке двигателя. Для демонтажа установки понадобятся ключи 10 и 13, автомобильный ключ на 17, а также крепление и головка на 15.

Первым делом снимаем клеммы с АКБ. Затем ослабьте и снимите ремень, а затем демонтируйте механизм натяжителя ремня. Далее - отсоединяются провода и отсоединяются разъемы. Устройство держится на длинном болте и гайке. Убрать его не так-то просто. Поэтому сначала откручиваем кронштейны головки блока цилиндров двигателя.Они находятся на задней панели устройства. Затем разверните генератор, что поможет открутить крепление оси. Вытаскивается вместе с втулкой, а затем ось выбивается из кронштейна.

Неисправности узла щетки

Для проверки узла щетки вам понадобится источник питания, а также любая лампа на 12 В. Блок питания подключен к регулятору напряжения, лампа подключена к щетке - она ​​должна гореть. Когда входное напряжение повышается до 15 вольт, лампочка гаснет. Если лампа горит и при более высоком напряжении, то необходимо отремонтировать генератор автомобиля ВАЗ-2112.Требуется замена. Что касается самих щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в сети автомобиля, нестабильное напряжение зарядки.

Длина кисти должна быть более 5 мм. Если он меньше, необходимо их заменить. Также, чтобы проверить кисти, вы можете слегка двигать их по канавкам. Исправные щетки перемещаются свободно. Если они свисают, их рекомендуется смазать. Также необходимо убедиться в исправности контактных колец - по ним просматривается производство.Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены щеток генератор сразу начинает нормально работать. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 - цена узла небольшая, но при качественном обслуживании останется только поменять щетки.

Диодный мост

Также иногда возникают различные проблемы с диодным мостом. Силовые диоды выходят из строя и при желании их можно заменить. О том, что мост вышел из строя, сообщает отсутствие заряда и высокое напряжение, которое вырабатывает генератор ВАЗ-2112.Ремонт в данном случае - замена пробитого диода.

Обзор, характеристики, устройство и замена

Как известно, двигателю нужны кислород и топливо. И если для подачи первого достаточно только атмосферного давления, то топливо нужно подавать принудительно, с помощью насоса. Он может быть другого типа. Раньше на карбюраторные автомобили ставили механические элементы. Бензонасос ВАЗ-2112 - более современный, электрический. Как это работает и чем заменить? Обо всем этом далее в нашей статье.

Устройство

Конструкция этого элемента требует следующих деталей:

  • Впускной клапан.
  • Камеры.
  • Выпускной и электромагнитный клапан.
  • Диафрагма.
  • Сердечник.
  • Электрические контакты.
  • Возвратная пружина.

Принцип действия

Принцип действия элемента практически аналогичен принципу действия механического насоса. Таким образом, элемент действует через сердечник, который втягивается в электромагнитный клапан.Это действие происходит до того, как система отключит контакты для подачи напряжения в сеть. Элемент запускается при включении зажигания (поворот ключа в соответствующее положение). Итак, бензонасос 12 В поступает на бензонасос ВАЗ-2112 16. Механизм за пару секунд создает необходимое давление, необходимое для впрыска топлива в форсунки.

Обратите внимание, что из соображений безопасности насос может автоматически отключаться, если блок управления не получает сигнал об успешном запуске двигателя.

На выходе этот показатель (давление) достигает 0,4 МПа. Сама конструкция элемента является модульной. Помимо насоса, узел имеет бортик, провода и трубки, защищенные прочной пружиной.

В самом насосе есть диафрагма, движущаяся вниз и вверх. В результате в системе создается вакуум. Это облегчает открытие всасывающего клапана насоса. Когда диафрагма движется вверх, впускной клапан закрывается под давлением. Это открывает элемент доставки. Он проталкивает топливо под давлением дальше к форсункам.Система также предусматривает «возврат». Он служит для сброса ненужного количества топлива обратно в бак. Для «возврата» есть отдельные трассы.

Где находится?

На первых «десятках» этот насос был механическим и располагался в моторном отсеке. Но «двенашка» появилась чуть позже, в 98-м, и уже оснащалась полностью инжекторными двигателями с распределенным впрыском. Поэтому в конструкции используется погружной электробензонасос. В ВАЗ-2112 инжектор (16 и 8 клапанов) стоит в баке.Точнее, элемент находится под подушкой заднего ряда с правой стороны. Для ее удобного обслуживания есть специальный люк.

Почему нельзя разместить товар по классической схеме? Дело в том, что электронасос работает под повышенным давлением и быстро нагревается. Поэтому ему нужен кулер. Чтобы не усложнять конструкцию новым радиатором, инженеры решили разместить элемент в баке. Таким образом, сам бензин представляет собой насос-охладитель. Кроме того, в баке заглушаются все шумы, возникающие при его работе.

Признаки неисправности

Стоит отметить, что топливный насос, устанавливаемый на форсунку ВАЗ-2112, имеет высокий ресурс. Но регулярная езда на пустом баке и несвоевременная замена фильтров могут ухудшить его работу. Поэтому нужно знать основные признаки его выхода из строя.

Первый характерный симптом - затрудненный запуск мотора. Причем это может происходить как «на горячем», так и «на холодном». Это говорит о том, что насосу трудно создать достаточное давление перед запуском.В идеале это займет всего 2-3 секунды. Если насос продолжает гудеть и дальше, значит, проблемы с клапанами или диафрагмой.

Второй признак - характерный поведенческий паттерн авто. Машина будет поздно реагировать на педаль газа. При разгоне будут сбои. Иногда бывают рывки просто в движении со стабильной скоростью.

В более сложных ситуациях автомобиль просто заглохнет. Если ваш бак далеко не пустой и машина внезапно заглохла, значит, подача газа в двигатель прекратилась.В этом случае нужно заменить реле топливного насоса на ВАЗ-2112 или сам погружной элемент.

Наконец, двигатель будет нестабильным на холостом ходу. Есть ощущение, что мотор троит. Если элемент полностью сгорел, то при включении зажигания вообще не будет грохота насоса (даже на короткое время).

Замена

Итак, мы сожгли насос, купили новый и хотим его установить. Для начала нужно снизить давление в системе (чтобы не заливать бензином из патрубков всю кабину).Для этого найдите соответствующий предохранитель (схема показана на обратной стороне крышки), запустите мотор и снимите элемент во время его работы. Машина проработает еще пару секунд, а потом заглохнет. Это знак того, что бензин в системе закончился, и можно приступать к дальнейшим действиям. Итак, откройте заднюю дверь и снимите диван. Для этого нажмите с двух сторон на защелку под ковром. Затем мы увидим небольшой люк.

Под ним скрывается бензонасос ВАЗ-2112.Отверткой откручиваем пару шурупов и снимаем крышку в сторону. Затем открутите болты по периметру насоса накидным ключом или головкой с храповым механизмом. Всего их 8 штук.

Как дальше замена ТНВД на ВАЗ-2112? Следующим шагом будет отсоединение топливных трубок. В зависимости от типа мотора (8- или 16-клапанный) их можно установить на стружку или затянуть на болтах. Также отключите микросхему с проводами.

Для лучшего уплотнения, в модульной конструкции есть резиновое кольцо.Также извлекаем наружу. Важно изучить его состояние. Если он высох и потрескался, желательно заменить. В противном случае все пары бензина, находящиеся в баке, будут вытекать в салон.

Установка

Итак, аккуратно снимаем конструкцию с бака. Чтобы разобрать старый предмет, вам нужно будет снять стекло. Сама помпа плотно ложится в пазы на защелках. Для его снятия не нужно использовать ключи или другое оборудование. Достаточно легко потянуть за руку и снять ее с сиденья.Также замените сетку (фильтр грубой очистки). Затем установите новый элемент в те же пазы и не забудьте надеть пластиковый стаканчик. Аккуратно поместите все в емкость и закрутите болты, заклеивая все резинкой. На этом вся замена завершена.

Стоимость

На новый бензонасос ВАЗ-2112 цена колеблется от 1200 до 2000 руб. Примечательно, что «бошевский» элемент оказался самым дешевым. Конечно, в Германии насосы для двенашки делать не будут.

Это дешевая китайская подделка.Поэтому лучше купить саратовскую помпу. Он прослужит намного дольше своего аналога. Также обратите внимание, что большая часть товаров продается уже в модуле (в сборе со всеми трубками, фильтрами, стаканами и т. Д.). Это значительно ускоряет процесс замены.

Полезный совет

Замена ТНВД на ВАЗ-2112, Обеспечить максимальную чистоту элемента. Недопустимо, чтобы грязь от него попала в танк. Он легко может засорить фильтр грубой очистки (частично попасть в новый бензонасос ВАЗ-2112), из-за чего придется заново ремонтировать.Чистить лучше куском ветоши, предварительно смоченной в бензине или «Уайт-спирите».

Вывод

Итак, мы разобрались, что делать, если на автомобиле ВАЗ-2112 не работает бензонасос и по какому признаку определяют выход из строя этого механизма. Как видите, изменить элемент вручную можно с помощью минимального набора инструментов. На замену топливного насоса у вас уйдет не более 40 минут. Это простая процедура, которую могут повторить даже новички.

Втягивающее реле стартера BOSCH 0331303026 для Лада ВАЗ-2110 111 1.5 16В [ВАЗ-2112] 01.1995-

Обслуживание на
Alfa Romeo Alfa 145 1,7 Т.е. 16V, Alfa 146 1.6 I.e., Alfa 146 1.7 I.e. 16V, Alfa 33 1,5, Alfa 33 1,7 16V, Alfa 33 1,7 16V 4x4, Alfa 33 1,7 I.e., Alfa 33 1,7 I.e. 4x4, Alfa 33 1.8 TD, Arna 1.2, Arna 1.3 Ti, Arna 1.5
AUDI 50 1.1, 50 1.3, 80 1.4, 80 1.6 E
BEDFORD Astra 1.6 Diesel
FIAT 124 2.0 2000, 124 2.0 2000 Spider Euro, 124 2.0 2000 Volumex, 127 1.3 Diesel, 127 1.3 Diesel Panorama, 131 1.6 1600, 131 1.6 1600 Panorama, 131 1.6 1600 Super, 131 1.6 Super Mirafiori, 131 2.0 2000 Racing, 131 2.0 2000 Супер, 132 1,6 1600, 132 2,0 2000, 132 2,0 Т.е. 2000, Argenta 1.6 1600, Argenta 1.6 Т.е. 1600, Argenta 2.0 2000, Argenta 2.0 2000 Voluma, Argenta 2.0 Т.е. 2000, Croma 2.0 I.e. Turbo, Duna 1.1, Fiorino 1.3 Diesel, Fiorino 1.7 Diesel, Premio 1.3, Regata 1.6, Regata 1.6 Ie, Regata 1.6 Super, Regata 1.7 Diesel, Ritmo 1.5 Ie, Ritmo 1.6, Ritmo 1.6 Bertone, Ritmo 1.7 Diesel, Ritmo 2.0 TC Abartln, Tipo 1.7 Diesel, Uno 1.4 TD, Uno 1.7 Diesel
LADA ВАЗ -2103, ВАЗ-2106 Нова 1,7 1700, ВАЗ-2108 Самара 1,1 1100, ВАЗ-2108 Самара 1,3 1300, ВАЗ-2108 Самара 1,3 1300 Форма, ВАЗ-2108, ВАЗ-2110110 1,5, ВАЗ-2111
LANCIA Delta 1.4 Ie, Delta 1.6 GT, Delta 1.6 Ie, Delta 1.6 Ie GT, Дельта 1.6 Т.е. GT Super, Delta 1.6 Turbo HF, Delta 2.0 HF4WD, Gamma 2.5, Prisma 1.6, Prisma 1.6 I.e., Prisma 1.6 I.e. Super, Prisma 2.0 I.e. 4WD
Opel Ascona C 1.6 Diesel, Astra F 1.7 Diesel, Astra F 1.7 TD, Astra G 1.7 TD, Kadett D 1.6 Diesel, Kadett E 1.6 Diesel, Kadett E 1.6 Diesel Combo, Vectra A 1.7 Diesel
RENAULT Fuego 1.4, Fuego 1.6, Fuego 1.6 Turbo, R18 1.4, R18 1.6, R18 1.6 4x4, R18 1.6 TS, R18 1.6 Turbo, Trafic 1.6, Trafic 1.6 4x4
SEAT Ibiza 1.2 I, Ibiza 1.5, Ibiza 1.5 I, Ibiza 1.7 Diesel, Malaga 1.2, Malaga 1.2 I, Malaga 1.5, Malaga 1.5 I, Malaga 1.7 Diesel, Ritmo 1.7 Дизель, Ронда 1.2, Ронда 1.5, Ронда 1.6, Ронда 1.7 Дизель
Vauxhall Astra D 1.6 Diesel, Astra E 1.6 Diesel, Astra F 1.7 Diesel, Astra F 1.7 TD, Astra G 1.7 TD, Astra MK II 1.7 Дизель, Astra MK III 1.7 Дизель, Astra MK III 1.7 TD, Astra van III 1.7 Diesel, Astra van III 1.7 TD, Astra van MK IV 1.7 TD, Belmont 1.6 Diesel, Belmont 1.7 Diesel, Cavalier 1.6 Diesel, Cavalier 1.6 Diesel 1600, Cavalier 1.7 Diesel
VOLKSWAGEN Derby 0.9, Derby 1.1, Eurovan 2.4, Eurovan 2.4 Camper, Eurovan 2.4 CL, Eurovan 2.4 CV, Eurovan 2.4 GL, Eurovan 2.4 GLS, Golf 1 1.1, Golf 1 1.3, Jetta 1.1, Passat 1.3, Polo 0.8, Polo 0.9, Polo 1.1 , Кролик 1.5, Сантана 1.3, Сирокко 1.1, Сирокко 1.3, Transporter 1.9 TD, Transporter 2.4 Diesel, Transporter 2.4 Diesel Syncro, Transporter 2.5
VOLVO 340 1,4, 343 1,4

Lada 2110 Album, English

  • LADA110119102

    00030003 9102

    АвтоВАЗ г. Тольятти Россия 2001

    СОДЕРЖАНИЕ

    ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 макет. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Макет .3ВАЗ-2111.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 ВАЗ-2112 компоновка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Приборы и органы управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Двигатели .72110 и 2111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..72112 двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Кривошипный механизм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92110 зубчатая передача. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102112 ГРМ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .11 Система смазки двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Система охлаждения двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Схема системы впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​Система впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .15 Топливная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Карбюратор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Схема работы карбюратора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Выхлопная система. . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Сцепление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20КПП. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Механизм переключения передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22 Схема работы коробки передач. . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Передний привод. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24Передняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25Задняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26Рулевое управление. . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Тормозная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Схема работы тормозной системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Схема подключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Электросхема системы впрыска (GM).. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Электросхема системы управления двигателем 2111, многоточечный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111, 21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Схема подключения системы управления двигателем 2112 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-2 (ecm m1.5.4n и январь-5.1), разработанной для автомобилей ВАЗ-21103, 21113, 2112.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Электросхема системы управления двигателем 2111 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111,21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Схема подключения системы управления двигателем 2112 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21103, 2113, 2112. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Альтернатор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Стартер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Безоткатная система зажигания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38 Блок фары. . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Стеклоочиститель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Кузов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Отделка кузова и уплотнения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42 Сиденья. .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Кузовные механизмы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Внутреннее отопление и вентиляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

  • ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 компоновка

    Технические характеристики ВАЗ-2110 ВАЗ-21102 ВАЗ-21103

    Количество мест.. . . . . . . . . . . . . . . . . . . . . . . . . . . 5. . . . . . . . . .Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475. . . . . . . . . .

    Снаряженная масса, кг. . . . . . . . . . . . . . . . . 1010. . . . . 1020. . . . . .1035Двигатель. . . . . . . . . . . . . . . . . . . . . . . . 2110. . . . . 2111. . . . . . .2112

    Скорость максимальная, км / ч. . . . . . . . . . . . 165. . . . . . 167. . . . . . . .185

    Время разгона от 0 до 100 км / ч

    за счет переключения передач на автомобиле полной массы 14.. . . . . . 14. . . . . . .12,5

    Размеры, мм: - длина габаритная. . . . . . . . . . . . . . . . . . . . . . 4265- ширина габаритная. . . . . . . . . . . . . . . . . . . . . . 1680- общая высота. . . . . . . . . . . . . . . . . . . . . . 1420

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . 2492

    Колея передних колес, мм. . . . . . . . . . . . . . . . . . . 1400

    Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . 1370

    1.Блок фары 2. Забор холодного воздуха 3. Двигатель4. Воздухоочиститель 5. Рулевое управление 6. Бачок с жидкостью тормозной гидравлической системы 7. Зеркало заднего вида 8. Зеркало заднего вида 9. Внутренний задний фонарь 10. Крышка багажника 11. Заднее сиденье

    12. Подвесной задний фонарь 13. Главный глушитель 14. Запасное колесо 15. Винтовая пружина / амортизатор задней подвески 16. Задние тормоза 17. Балка заднего моста 18. Топливный бак 19. Промежуточный глушитель 20. Переднее сиденье 21. Панель приборов 22. Боковой повторитель указателей поворота

    23. Расширительный бачок системы охлаждения 24.Передние тормоза 25. Стойка передней подвески 26. Бачок омывателя ветрового стекла 27. Аккумулятор 28. Буксирная проушина 29. Передний бампер 30. Номерной знак31. Решетка радиатора

    3

  • ВАЗ-2111 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Полезная нагрузка, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500Керб Вес, кг. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 1040 Двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2110 Максимальная скорость, км / ч. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Время разгона от 0 до 100 км / ч при переключении передач на автомобиле полной массой, сек. . . . . . . . . . . . . . . . . 14

    Размеры, мм: Длина габаритная. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4265 Общая ширина. . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1680 Общая высота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1460

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2492 Колея передних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400 Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1370

    1. Блок фары2. Воздухоочиститель 3. Двигатель4. Plegnum5. Бачок омывателя крышки багажника 6.Бачок тормозной гидравлической системы 7. Расширительный бачок системы охлаждения8. Зеркало внешнее 9. Панель приборов 10. Руль

    11. Зеркало заднего вида 12. Солнцезащитный козырек 13. Рейка багажника на крышу 14. Заднее сиденье 15. Задний борт 16. Блок заднего фонаря 17. Запасное колесо 18. Главный глушитель 19. Винтовая пружина / амортизатор задней подвески 20. Задние тормоза

    21. Топливный бак 22. Переднее сиденье 23. Промежуточный глушитель 24. Боковой повторитель указателей поворота 25. Стойка передней подвески 26. Передние тормоза 27. Коробка передач 28.Бачок омывателя ветрового стекла / фар 29. Аккумулятор4

  • ВАЗ-2112 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  • Расположение датчиков ВАЗ 2110 форсунка 16 клапанов

    Датчик положения дроссельной заслонки (TPS)

    Устанавливается на оси дроссельной заслонки и представляет собой потенциометр. На один конец его обмотки подается стабилизированное напряжение +5 В, а другой подключается к «земле».С третьего выхода потенциометра (ползунка) снимается сигнал на контроллер. Для проверки датчика включите зажигание и измерьте его тонкими иголками, подключенными к выводам вольтметра) - оно должно быть не более 0,7 В. Поворачивая рукой пластиковый сектор, полностью откройте дроссельную заслонку и снова измерьте напряжение - оно должно быть больше 4 В. Зажигание выключить, отсоединить разъем, подключить омметр между выходом ползунка и любым из двух оставшихся. Медленно поверните сектор рукой, следя за показаниями стрелки.На всем диапазоне рабочего хода скачков быть не должно. В противном случае замените датчик. Если TPS выходит из строя, его датчик массового расхода воздуха берет на себя свою функцию. В этом случае обороты холостого хода не опускаются ниже 1500 мин-1.

    Датчик массового расхода воздуха

    Расположен между воздушным фильтром и наливным шлангом. Он состоит из двух датчиков (рабочий и контрольный) и нагревательного резистора. Проходящий воздух охлаждает один из датчиков, а электронный модуль преобразует разницу температур датчиков в выходной сигнал для контроллера.В различных вариантах реализации систем впрыска используются датчики двух типов - с частотным или амплитудным выходным сигналом. В первом случае в зависимости от расхода воздуха меняется частота, во втором - напряжение. Если датчик массового расхода воздуха выходит из строя, его функции берет на себя TPS.

    Датчик детонации

    Одноконтактный датчик детонации ввинчен в верхнюю часть блока цилиндров, двухконтактный датчик закреплен на шпильке. В основе датчика лежит пьезоэффект: при сжатии пьезоэлектрической пластины на ее концах возникает разность потенциалов.При детонации в датчике формируются импульсы напряжения, которыми контроллер регулирует опережение зажигания.

    Датчик кислорода

    кислород, содержащийся в выхлопных газах, создает разность потенциалов на выходе датчика, варьирующуюся от примерно 0,1 В (смесь с большим содержанием кислорода) до 0,9 В (смесь с низким содержанием кислорода). По сигналу датчика кислорода контроллер регулирует подачу топлива форсунками так, чтобы состав выхлопных газов был оптимальным для эффективной работы преобразователя (напряжение датчика кислорода около 0.5 В). Для нормальной работы кислородный датчик должен иметь температуру не ниже 360 ° С, поэтому для быстрого прогрева после запуска двигателя в него встроен ТЭН. Контроллер постоянно выдает стабилизированное опорное напряжение 0,45 ± 0,10 В в цепь датчика кислорода. Пока датчик не нагреется, опорное напряжение остается неизменным. В этом случае контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик нагревается, он начинает менять опорное напряжение.Затем контроллер отключает подогрев датчика и начинает учитывать сигнал датчика кислорода.

    Потенциометр СО

    Устанавливается в кабине на левой панели, обращенной к полу туннеля, и представляет собой переменный резистор. CO-потенциометр используется для регулировки уровня CO в выхлопных газах двигателей, не оборудованных каталитическим нейтрализатором.

    Датчик скорости автомобиля

    Устанавливается на коробке передач на приводе спидометра. Принцип его действия основан на эффекте Холла.Датчик посылает на контроллер прямоугольные импульсы напряжения (нижний уровень не более 1 В, верхний не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути транспортного средства. Контроллер определяет скорость автомобиля по частоте импульсов.

    требует технического обслуживания и регулирования. Момент зажигания рассчитывается контроллером в зависимости от оборотов двигателя, нагрузки двигателя (массовый расход воздуха и положение дроссельной заслонки), температуры охлаждающей жидкости и наличия детонации.

    Модуль зажигания

    Состоит из двух управляющих электронных блоков и двух высоковольтных трансформаторов (катушек зажигания). Провода свечи зажигания подключаются к выводам высоковольтных обмоток: 1-й и 4-й цилиндры - к одной обмотке, 2-й и 3-й цилиндры - к другой. Таким образом, искра одновременно проскакивает в двух цилиндрах (1-4 или 2-3) - в одном во время такта сжатия (рабочая искра), в другом - во время выпуска (холостой ход). Модуль зажигания не разборный, при выходе из строя его меняют.

    Свеча зажигания

    А17ДВРМ или их аналоги, с шумоподавляющим резистором 4-10 кОм и медным сердечником. Зазор между электродами 1,00-1,13 мм. Размер шестигранника 21 мм. На двигателе ВАЗ-2112 установлены свечи с шестигранником 16 мм, они имеют обозначение АУ17ДВРМ и могут использоваться на двигателях ВАЗ-2110 и ВАЗ-2111.

    Предохранители и реле системы впрыска

    Три предохранителя (по 15 А) и три реле системы впрыска (главное, топливный электронасос и электровентилятор системы охлаждения) расположены под консолью приборной панели рядом с контроллер.Один предохранитель защищает цепь питания системы впрыска (неотключающее входное напряжение), второй - контакты главного реле, третий - контакты реле электрического топливного насоса. На системах впрыска ранних выпусков назначение предохранителей может быть разным. Помимо предохранителей, на конце красного провода, подключенного к «+» клемме аккумулятора в виде черного провода сечением 1 мм2 (сечение основного провода 6 мм2), предусмотрена плавкая вставка. .

    Силовые контакты главного реле замыкаются при включении зажигания. После этого «плюс» подается на обмотки ТНВД и электровентилятора системы охлаждения (реле включается контроллером), клапан продувки адсорбера и форсунки (они также активируются контроллером), датчики системы впрыска. Питание на контакты реле электровентилятора подается через предохранитель в монтажном блоке.

    Работа системы впрыска

    Состав смеси определяется длительностью управляющего импульса, подаваемого на форсунки (чем длиннее импульс, тем больше расход топлива).Топливо может подаваться «синхронно» (в зависимости от положения коленчатого вала) и «асинхронно» (независимо от положения коленчатого вала). Последний режим используется при запуске двигателя.

    Если при проворачивании двигателя стартером дроссельная заслонка открыта более чем на 75%, контроллер воспринимает ситуацию как режим продувки цилиндра (это делается при подозрении, что свечи залиты бензином) и не подавать импульсы на форсунки, перекрывая подачу топлива.Если во время продувки двигатель заработает и его частота вращения достигнет 400 мин-1, контроллер включит подачу топлива.

    При торможении двигателя контроллер обедняет смесь для снижения токсичности выхлопных газов, а в некоторых режимах даже отключает подачу топлива. Подача топлива отключается даже при выключенном зажигании, что предотвращает самовоспламенение смеси в цилиндрах двигателя (дизель). При падении напряжения питания контроллер увеличивает время накопления энергии в катушках зажигания (для надежного воспламенения горючей смеси) и длительность импульса впрыска (для компенсации увеличения времени открытия сопла).С увеличением напряжения питания время накопления энергии в катушках зажигания и длительность импульса, подаваемого на форсунки, уменьшаются.

    Контроллер управляет включением электровентилятора (через реле) в зависимости от температуры двигателя, частоты вращения коленчатого вала и работы кондиционера (если установлен). Электровентилятор включается, если температура охлаждающей жидкости превышает 104 ° C или кондиционер включен. Электровентилятор отключается, когда температура охлаждающей жидкости опускается ниже 101 ° С, кондиционер выключается, двигатель останавливается (с задержкой в ​​несколько секунд).

    Лампа «ПРОВЕРКА ДВИГАТЕЛЯ»

    В комбинации приборов информирует водителя о неисправностях в системе управления двигателем. На частях автомобилей (с контроллером «Январь-4.1», GM) также выдает коды неисправностей при включении зажигания, если соответствующие контакты диагностического разъема, расположенного слева под панелью приборов, замкнуты. На имеющихся в настоящее время контроллерах «Январь» и Bosch самодиагностика не предусмотрена, а разъем используется для подключения диагностического прибора типа DST-2.

    Если система в порядке, то при включении зажигания лампа «CHECK ENGINE» горит, но гаснет сразу после запуска двигателя. Если лампа горит при работающем двигателе, есть неисправности в системе управления двигателем, условные коды которых контроллер записывает в память (ОЗУ). Даже если лампа затем погасла, эти коды остаются в памяти и могут быть прочитаны с помощью диагностического прибора или в режиме самодиагностики (если имеется). Чтобы стереть коды из памяти контроллера, необходимо отключить аккумулятор не менее чем на 10 секунд.Однако выход из строя некоторых компонентов системы впрыска (топливного насоса и его цепей, модуля зажигания, свечей зажигания) не определяется контроллером и соответственно не загорается лампа «CHECK ENGINE».

    Датчик фаз ВАЗ 2112 16 клапанов, который многим автолюбителям известен как «датчик положения распредвала», представляет собой обычное устройство, способствующее нормальному функционированию двигателя в автомобиле. Устанавливается на все модели ВАЗ с 16-клапанным двигателем. Также его можно встретить на 8-клапанных двигателях с индикатором стандарта токсичности Евро-3 и фазовым впрыском топлива.

    Принцип работы датчика фаз в системе с фазовым впрыском

    Устройство передает импульс на электронный блок управления двигателем, который контролирует количество подаваемого топлива и процесс впрыска форсунки в цилиндр во время открытия впускного клапана.

    Датчик фазы используется для точного определения циклов двигателя и точного формирования соответствующего импульсного сигнала. Он расположен рядом с головкой блока цилиндров, которая находится сбоку от воздушного фильтра на моторе.

    Причины неисправности датчика фаз

    1. При включении зажигания двигателя стартер начинает вращаться примерно 3-4 секунды, после чего постепенно запускается двигатель и включается чек. В аналогичной ситуации в момент пуска, когда показания датчика фаз не доходят до электронного блока управления (ЭБУ), система автоматически переключается на моторный режим на основании показаний системы зажигания (по ДПКВ).

    2. Выходит из лада режим самодиагностики автомобиля.

    3. Начинает увеличивать расход топлива.

    4. Наблюдается снижение уровня динамики двигателя. В момент разгона случаются сбои.

    5. Загорается контрольная лампа с надписью «ПРОВЕРИТЬ».

    При неисправности датчик фаз на ВАЗ 2112 загорается чек, а система выдает ошибку P0340 - «Ошибка датчика фазы».

    Проверка датчика фазы

    Неисправность устройства может быть определена только с помощью диагностического прибора.Для прохождения теста потребуется выполнить несколько простых шагов.

    Поместите верхний цилиндр датчика фазы в верхнюю мертвую точку, при этом датчик, отвечающий за расположение коленчатого вала, следует направить по двадцатому штырю, считая от первых двух пропущенных. Если в этом положении в его работе и со шкивом ничего не произошло, переключите ошибку на ЭБУ и наблюдайте, в зависимости от того, при каких обстоятельствах она возникнет снова.

    Если подобная ошибка не возникает при работе двигателя на холостом ходу, проверьте соответствующие соединения и все провода.Для этого достаточно переместить клеммы и проводку, при этом возникновение ошибки свидетельствует о проблемном подключении, а не о выходе из строя самого датчика.

    При выбивании ошибки через 15 секунд после сброса датчик фазы нужно поменять на новый.

    Замена датчика

    Для замены неработающего датчика потребуется:

    1. Отсоедините терминал. Для этого аккуратно откручиваем два болта гаечным ключом на 10.

    Совет! Осторожно открутите болты, чтобы они не попали под машину и не упали в генератор вместе с шайбами.

    2. Снимите датчик и осмотрите его на предмет механических повреждений шкива распределительного вала.

    3. Снимите защитную пластиковую крышку и полностью проверьте весь механизм. Если следов контакта со шкивом нет, следует заменить только датчик и собрать в обратной последовательности.

    Своевременное устранение проблемы поможет прослужить Вашему автомобилю намного дольше и избавит Вас от преждевременной поломки при движении автомобиля по дороге.

    Водителям полезно знать все неисправности датчика фаз ВАЗ 2112 16 клапанов.Ведь часто при выходе из строя этого датчика шансы попасть в гараж минимальны. Чаще всего выход из строя происходит неожиданно. И это единственный датчик, который заставляет двигатель останавливаться. Если какой-либо другой датчик неисправен, двигатель выходит из строя, но вы все равно можете ездить.

    Это связано с особенностями работы данного устройства. Поэтому обязательно следите за состоянием этого датчика, иначе можете неожиданно оказаться посреди дороги. Хорошо, если можно быстро вызвать эвакуатор.Каждый водитель должен знать, где находится этот датчик. И что делать в случае отказа.

    Как это работает?


    Неисправности датчика фаз на ВАЗ 2112 16 клапанов проявляются в виде сильных отказов двигателя. Это связано с принципом работы этого датчика. Он считывает количество зубьев на шкиве коленчатого вала. На шкиве ВАЗ 2112 стоит специальный диск с зубьями. Их всего 60 штук. В одном месте отсутствуют 2 зубчика подряд. Сам датчик представляет собой намагниченный сердечник с обмоткой.

    В результате прохода на датчике возникает электрический заряд, который отправляется в блок управления. Компьютер вычисляет частоту вращения коленчатого вала и отправляет команду форсункам. То есть с помощью этого устройства агрегат максимально точно рассчитывает время впрыска.

    Этот датчик расположен на крышке масляного насоса. Снять и проверить его не так уж и сложно. С этим справится практически каждый автолюбитель. Главное при разборке отметить положение датчика.Ошибка установки потребует дополнительных действий по настройке мотора.



    Симптомы


    Если произошел полный отказ датчика фазы на двигателе 16 клапанов, двигатель просто не запустится. Но иногда ошибка оказывается менее выраженной. При появлении любых признаков поломки немедленно замените датчик. Иначе есть риск, что машина однажды не заведется. Признаки проблемы следующие:
    • При запуске двигателя стартер проворачивает его примерно 3-4 секунды (), после чего двигатель все равно запускается.При этом загорается «чек-двигатель». Это происходит из-за ожидания ответа компьютера от датчика фазы. Не дожидаясь сигнала, блок управления запускает двигатель по показаниям системы зажигания;
    • Значительно увеличивает расход топлива. Часто может загореться «чек-двигатель»;
    • Сбой режима самодиагностики;
    • Существенно снижает динамику автомобиля (например).
    • При возникновении любой из этих неисправностей следует обратить внимание на датчик фазы двигателя.Дополнительно нужно проверить машину. Обычно довольно точно показывает выход из строя именно этого датчика.



    Снятие датчика


    Во-первых, обратите внимание на само устройство. Он должен быть чистым. Иногда можно увидеть повреждения на его теле. В этом случае однозначно придется ехать в магазин за новым датчиком. Перед его снятием обязательно снимите клеммы с АКБ. Это нужно делать при всех работах с электроприборами.Для снятия понадобится ключ на 10. Действия по демонтажу выполняем в следующем порядке:
    • Находим и осматриваем;
    • Разъемы отсоединены от датчика;
    • Ключом откручиваем болт крепления датчика;
    • Снял датчик с мотора.
    Осмотрите снятое устройство. При появлении признаков повреждения необходимо заменить его на новый.



    Чек


    Далеко не всегда можно определить работоспособность датчика фазы.Поэтому желательно это проверить. На сервисах это делается с помощью специальной подставки. В домашних условиях для тестирования хватит и одного мультиметра. Тестирование заключается в прозвоне обмоток датчика. Данные прибора должны находиться в диапазоне от 550 до 570 Ом. Все, что ниже или выше, указывает на неисправность датчика.

    Если выяснится, что прибор полностью исправен, то следует проверить всю цепь до блока управления. Возможно, где-то оборвался провод. Для этого внимательно осмотрите все изгибы их крепления.Также при необходимости их проверяют мультиметром.

    Установка . Не пытайтесь ремонтировать фазовый датчик. На автомобилях ВАЗ нельзя. Приобрести новый намного проще. Устанавливает новые сенсорные метки. Обязательно затяните крепежный болт. Далее наряжаем фишки. После окончательной сборки желательно провести повторную диагностику.


    Заключение . Большинство датчиков в двигателе, даже выходя из строя, позволяют машине добраться до гаража. Но это не касается устройства, управляющего коленчатым валом, его выход из строя часто приводит к остановке двигателя.Поэтому желательно знать признаки неисправности датчика фаз ВАЗ 2112 16 клапанов. Это поможет своевременно выявить нерешенную проблему и исправить ее. В этом случае такую ​​работу сможет выполнить даже начинающий водитель. Заменить колесо не сложнее.

    Плохо ВАЗ 2110 Форсунка 16 клапанов. Инжектор заводится давно. Не заводится на прогретом моторе

    .
    Спрашивает : Баранов Иван.
    Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

    Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов.А не так давно у меня начались трудности с ее запуском. При этом он может просто взяться за дело, а иногда и с трудом. Подскажите в чем может быть дело?

    Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель - может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

    Следующие две вкладки изменяют содержимое ниже.

    Всю жизнь окружали машины! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки. Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

    В этой статье мы разберем, какие самые основные причины влияют на сложный запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

    На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

    Принцип пуска

    Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы. В основе запуска двигателя, от которого зависит зажигание и система топливовоздушной смеси, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

    Основные причины

    Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделяются при плохом запуске холодного двигателя:

    • Низкий уровень заряда аккумулятора - Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию.Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.

      На редакционной машине сидела батарея. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.

    • Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

      Порядок демонтажа не имеет значения.

    • Проверить давление в топливной рампе, как правильно делать.

      Фактически рампа находится под давлением

    • Хотя и не является основным, но может быть причиной запуска двигателя. .

      Дроссель до и после очистки

    • Фильтр воздушный и ДМРВ - Воздушный фильтр должен быть чистым, чтобы вся необходимая воздушная сила в цилиндрах была смешана с необходимым количеством топлива.Что делать, если.

      Подключаем щупы измерителя: красный к желтому, а черный к зеленому (на массе датчика).

    Недостаточное давление масла в двигателе

    Эта причина характерна для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

    Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

    Как легче простудиться зимой

    Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

    Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

    Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

    Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго.Сразу оговорюсь - в большинстве случаев это вызвано неконструктивными особенностями автомобиля, а вот низким уровнем профилактики со стороны автовладельцев.

    Как говорится, «Грома не рождаются ...», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

    Причины

    Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

    • неисправность ремня ГРМ;
    • изоляция износа;
    • обрыв датчика температуры;
    • перебои в работе модуля зажигания (не к месту).

    Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя. Анализ дает единственно верный способ избежать проблем - достаточно провести профилактический осмотр и замену сомнительных узлов (например, датчики имеют гарантию на 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее ...

    (Banner_Content)
    О перечисленных поломках расскажем еще немного.Что касается ремня ГРМ, тут все ясно - замене подлежит по мере износа.


    Изоляция проводов Может сломаться в процессе эксплуатации автомобиля - скажем, провод модуля зажигания часто оплавляется от высокой температуры (находится в непосредственной близости от головки блока, и регулярно перегревается).

    Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя - и этот недостаток может периодически проявляться.

    Датчик температуры . При проблемах в этой части (а тем более при выходе из строя) возникают проблемы с тестированием на бортовом компьютере - он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси. Единственный (и наименее затратный) метод «лечения» - это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

    Для новичка лучшим выпуском будет полная замена комплекта, люди, не чуждые технические навыки, могут попробовать «оживить» свечи - тщательно их протереть, накатать паяльной лампой и т. Д.Если после замены свечи велика вероятность нарушения целостности изоляции в высоковольтных проводах.

    Кстати, с хорошей свечой проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с блоком питания, в положительном случае нужно продолжить диагностику.

    Отметим и другие причины неисправности.

    Устройство любой машины сложно.Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда вообще к их отказу. Некоторые автовладельцы сталкиваются с проблемой - заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

    Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

    Причины

    Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

    1. Топливный насос
    2. Датчики коленвала и распределительного вала
    3. Свечи зажигания
    4. Катушки зажигания.

    Причины считаются, но как их устранить? Об этом ниже.

    Топливный насос

    Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

    Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

    Замена бензонасоса производится следующим образом:

    1. Нужно отсоединить минусовую клемму АКБ.

    2. Затем откручиваем крышку топливного насоса.

    3. На следующем этапе нужно демонтировать разъемы с помпы.

    4. Теперь появился свободный доступ к устройству.Необходимо ослабить хомут топливопровода.

    5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

    6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А затем удалите его.

    7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

    Не запускается на прогретом двигателе

    Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками.Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, топливный насос работает, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

    1. Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
    2. Запустите двигатель и повторяйте, пока не перестанет реагировать на поворот ключа.Так вы сможете снизить давление в системе;
    3. Снимите минусовую клемму с АКБ, а также пандус нужно отсоединить патрубки и разъемы;
    4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
    5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
    6. Нужно отсоединить крепления и демонтировать форсунки.

    Моющие форсунки:

    1. Прежде всего необходимо снять резиновые кольца.Тогда лучше всего на их место установить новые;
    2. Теперь нужно очистить форсунки, а также воронкообразные поверхности;
    3. Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
    4. Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов. Его необходимо подключать к патрубкам максимально плотно и герметично;
    5. Теперь нужно подать инструмент для промывки и нажать на кнопку.Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

    Immentable двигатель не запускается

    Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

    Что делать? Свечи нужно открутить, а потом подогреть и установить.После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую ​​неисправность не удастся. Нужна диагностика.

    Двигатель запускается и глохнет

    Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

    Процесс замены:

    1. Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
    2. Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем тягового реле
    3. Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

    4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

    Выход

    Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится - не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

    Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что этой машине нужно создать оптимальные условия для работы.В противном случае возможны перебои в работе системы, которые приведут к такому результату.

    Холодный заводится хорошо, а на горячем плохой - основные причины

    Часто по утрам на холоде машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, так как они могут стать источниками более серьезных поломок.

    Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо.Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

    Большое количество присадок не влияет на двигатель:

    1. Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
    2. Произошла засорение фильтров недопустимыми добавками. Насос не может подавать топливо в достаточном количестве.
    3. Настройки мотора сбиты.Подача горючей смеси в горячем состоянии недостаточна.
    Основные технические требования к характеристикам топлива
    Характеристики топлива (бензин) единица измерения Нормы на автомобильную технику
    экологический класс 2. экологический класс 3. экологический класс 4.
    Концентрация свинца, не более мг / дм³. 10 5 0
    Концентрация серы, не более мг / кт. 500 150 50
    Объемная доля углеводородов, не более: процентов
    ароматический не установлен 42 35
    олефиновый не установлен 18 18
    Объемная доля бензола, не более % 5 1 1
    Массовая доля кислорода, не более процента не устанавливается 2,7 2.7
    Давление насыщенных паров с учетом климатических условий: кПа
    летом 45-80 45-80 45-80
    зимой 50–100 50–100 50–100
    Впускные клапаны не установлен соответствие европейскому бензину для автомобилей
    Классы испарения автомобильного бензина по ДСТУ 4839: 2007
    Показатели Значение для классов испарения
    НО IN C / C1 d / d, E / E 1 F / F 1
    1.Давление насыщенного пара, кПа, (ТНП) в пределах 45,0-60,0 45,0-70,0 50,0-80,0 60,0-90,0 65,0-95,0 70,0-100,0
    2. Фракционный состав:
    при температуре 70 ° С испаряется,% (об.), (В70), в пределах 20,0-48,0 20,0-48,0 22,0-50,0 22,0-50,0 22,0-50,0 22,0-50,0
    при температуре 100 ° С испаряется,% (об.), (B100), в пределах 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0 46,0-71,0
    при температуре 150 ° C испаряется,% (об.), (B150), в пределах 75,0 75,0 75,0 75,0 75,0 75,0
    конец кипения, ° С, не выше 210 210 210 210 210 210
    остаток в колбе,% (об.), не более 2 2 2 2 2 2
    3. Индекс посещаемости Steam (IPP) - - С 1. D 1. E 1 F 1.
    не более (ИПП = 10-ДНП + 7-В70) - - 1050 1150 1200 1250

    Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

    Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

    В этом случае необходимо провести следующие действия:

    1. Возьмите тряпку и смочите ее в холодной воде.
    2. Надеть сверху на корпус АЗС.
    3. Подождите немного и попробуйте завести машину.

    Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

    Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

    Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате подача топливной смеси будет компенсирована.

    Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

    Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его отказа - негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

    Это связано с тем, что нарушена пропорция в соотношении: бензин - воздух. Датчик отвечает за регистрацию этой информации.

    Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяют приборами:

    Сопротивление этих элементов должно быть 5 Ом.

    Стартер

    Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

    Видео наглядно показывает, где произвести установку такого реле.

    Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

    Произошло следующее повреждение:

    1. Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
    2. Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

    Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

    Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
