Самодельная лебедка | Мастер

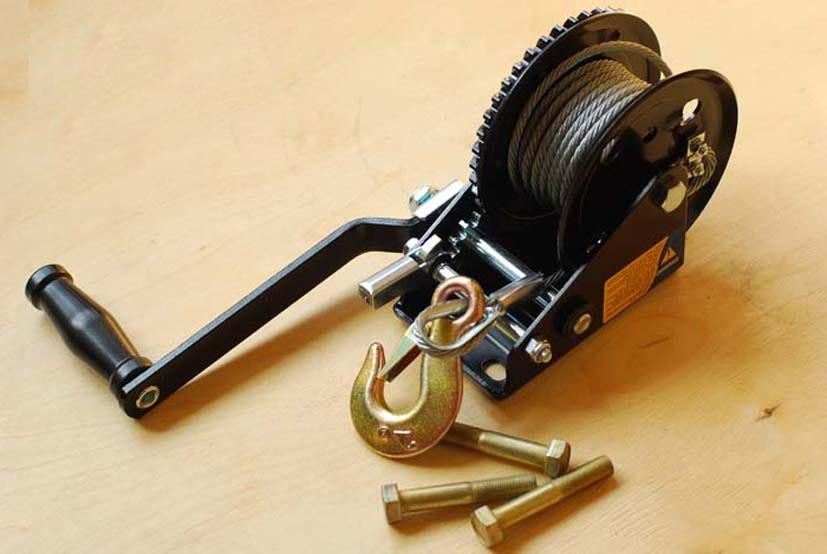

От бездорожья, колдобин и грязи  никто не застрахован и если вдруг Ваш автомобиль крепко застрял в грязи, спасти положение может самодельная лебедка. Даже те,  кто часто и помногу ездит по проселочным дорогам редко держат в багажнике покупные лебедки. Эти устройства продаются в автомагазинах в большом ассортименте, они бывают разных моделей и конструкций, но  главная причина того, что приобретают их редко – цена. Как правило, стоимость мощной лебедки составляет не одну сотню условных единиц, а дешевые маломощные модели обернутся выброшенными деньгами на ветер, поскольку толка от них мало, да и прослужат оно недолго.

Так стоит ли тратить немалую сумму на вещь, которая может понадобиться один-два раза в году? Выходом в данной ситуации может стать самодельная лебедка, соорудить которую можно за пять минут или более продвинутые, опять же, самодельные.

Как вариант — простой самодельный домашний трактор 😉 или еще круче Шестиколесный «запорожец-хаммер»

Из школьных учебников нам известно правило рычага, по которому соотношение сил в каждом конкретном рычаге равняется соотношению дин плеч этого рычага. По данному принципу работает и самодельная лебедка.

Простая конструкция предлагаемой лебедки позволяет собрать ее на месте и основой может послужить всего лишь отрезок трубы. Для того чтобы привести в действие данную трубу, ее насаживают на ось при помощи крепкого троса. Петлю этого троса обматывают несколько раз вокруг отрезка трубы и насаживают на импровизированную ручку, в качестве которой может послужить любая крепкая палка или еще лучше – еще один отрезок трубы меньшего диаметра.

При вращении ручки труба (т.е. лебедка) начнет вращаться по оси, а трос при этом наматываться на лебедку. В качестве оси можно использовать кол, вбитый в землю. При этом процессе соотношение сил будет равно той величине, с которой соотносятся длина ручки и радиус трубы (ворота).

При возможности использования сварочного аппарата к лебедке можно приварить крючок для лучшего зацепления троса, а также проушину (ею может послужить кусок трубы) для удобной вставки ручки в ворот. Также полезными будут небольшие щечки на торце трубы.

Самодельная лебедка данной конструкции пригодится не только автолюбителям. С ее помощью можно также перемещать грузы, использую ее, например, на даче или приусадебном участке. Можно помогать лебедкой при перемещении выкорчеванных деревьев, пней или тяжелых бревен. Также пригодится она и на стройке. Например, для перемещения поддонов со стройматериалами.

Но есть и ограничения – такой самодельной лебедкой нельзя поднимать грузы, поскольку у нее нет стопора. Но, тем не менее, устройство очень полезное и, сделав такую лебедку и легко поместив ее в багажнике автомобиля или в кладовке на даче, можно быть уверенным, что она выручит в трудной ситуации.

Еще один вариант конструкции простой лебедки



Действие лебедки основано на всем известном правиле рычага. Соотношение плеч рычага в данном случае будет равно соотношению сил в рычаге. Трудно поверить, но лебедку можно сделать из обычного обреза трубы. Для этого понадобится посадить этот отрезок на ось, после чего вокруг трубы обмотать трос. Петлю троса нужно обмотать вокруг трубы несколько раз, после чего закрепить ее на ручку. В роли ручки вполне может выступить еще один обрез трубы меньшего диаметра. Осью может выступить какой-либо металлический кол, забитый в землю. Таким образом, если начать вращать ручку нашей лебедки, то обрез трубы начнет вращаться вокруг своей оси, а трос в это время будет наматываться на лебедку. Соотношение длины ручки лебедки и радиуса трубы покажет соотношение сил, оно на удивление, может равняться нескольким тоннам. Если же в наличие имеется еще и сварочный аппарат, то к устройству можно приварить крючок, за который удобно будет цеплять петлю троса. Небольшие щечки на с торцов трубы поспособствуют правильной укладке троса. Кстати, не только вытащить застрявший автомобиль поможет такое приспособление.







С его помощью вполне можно перемещать бетонные блоки или бревна на стройплощадке. Пожалуй единственным недостатком такой лебедки является отсутствие возможности перемещать грузы в вертикальном положении, поскольку у нее нет стопора. Зато при горизонтальном перемещении она будет незаменима и уж точно не уступит в качестве китайским аналогам, которые продаются в магазине. Положите эту лебедки в багажник Вашего автомобиля и в тяжелую минуту она не подведет.





Еще один вариант простейшей самодельной лебедки — «самоспас»  который поможет Вашему автомобилю в трудную минуту. Простое устройство такой лебедки состоит из куска трубы, на которую наматывается трос и рычаг, который, усилием человека наматывает трос на трубу.





Лебедка из подручных запчастей. Берется вал (которым колодки тормозные разводит) от зила. От 38 мм диаметром. Далее нужно проточить до диаметра 35 мм с двух сторон чтобы надеть подшипники. К валу приваривается две шайбы (щеки). Получается барабан для троса со шлицами на конце. Подшипники зажимаются в обоймы к раме. На шлицевую часть одевается трещотка от того же зила. В ней червячная передача (по моему около 1 к 20). Далее для вытаскивания крутится червяк воротком и получается тяга. Для размотки и сматывания троса нужно предусмотреть съемное крепление трещотки.



Здесь описание простого самодельного вулканизатора, схемы и применение



 Существует множество других, и даже электрические самодельные лебедки от автомобильной сети. Применять такие лебёдки приходиться редко, но иногда они спасают от неприятностей.


Самодельная лебедка из стартера: инструкция по применению

Автомобиль запросто может оказаться в таком месте, куда не может доехать обычная легковушка. Особенно распространена подобная ситуация среди любителей активного автомобильного отдыха. И тогда приходится преодолевать тяжелые условия бездорожья, а для этого нужно надеяться на физическую силу пассажиров, которых, кстати, может и не быть, или же использовать силу мощных тягачей. В таком случае автовладелец не обойдется без лебедки, при помощи которой можно вытащить авто из любого рода трудности в виде грязи или песка. Поэтому каждому автолюбителю будет полезно узнать, как сделать лебедку из стартера своими руками, о чем будет рассказано далее.

Какие бывают лебедки?

Лебедка является одним из наиболее популярных грузоподъемным механизмов. Ее предназначение заключается в перемещении разнообразных грузов в горизонтальной плоскости при помощи волока. Она может использоваться не только для того, чтобы вытаскивать автомобиль из песка или грязи, ведь существуют не только автомобильные лебедки, но в данном случае речь именно о них. Данные приспособления для извлечения автомобиля из бездорожья отличаются друг от друга по таким характеристикам, как размер, конструкция и технические параметры. В зависимости от этого выделяют несколько классификаций. Ручные – довольно просты в создании и в процессе установки, не требуют особых финансовых затрат, имеют небольшие размеры. Механические – действенны благодаря силе мотора. Понятно, что в данном случае от водителя уже не требуются особые физические усилия. Главный недостаток такой лебедки в том, что она будет бесполезной игрушкой при факте заглохшего мотора. Электрические лебедки наиболее популярны среди водителей внедорожников. В этой ситуации вращение барабана происходит благодаря действии электрического двигателя, который, как известно, питается от аккумулятора авто. Тут главное не переборщить и не израсходовать всю энергию, чтобы потом хватило и домой доехать. Такое устройство подойдет практически для любой ситуации, насколько критичной она бы ни была.

Лебедка из стартера: как сделать?

Чтобы сделать лебедку из стартера, необходим следующий набор материалов:

  • барабан из трубы;
  • шестерни;
  • трос;
  • редуктор;
  • сварочный аппарат;
  • болгарка;
  • металлические лист, предназначенный для осуществления монтирования всей конструкции;
  • электропроводка;
  • измерительные приспособления;
  • стартер.

Создать площадку (желательно из толстого листа стали), на которой будет происходить монтирование всех составляющих. На оформленную площадку прикрепить при помощи сварочного устройства, а также шайб, болтов и гаек посадочные места под барабан, после чего выполнить их монтаж. Произвести соединение барабана с редуктором, первичный вал которого должен быть направлен вверх. Результат данного пункта – процесс приваривания кронштейна крепления. Соединить редуктор со стартером таким образом: установить переходник, который нужен для монтажа стартера в верхней части редуктора, после чего оснастить первичный вал шестерней, имеющей подходящий размер зуба. Если все эти операции были воспроизведены правильно, то если включить стартер, его вал вместе с шестерней должны быстро и легко соединиться с редуктором. Надеть шестерню, в качестве которой может выступить венец маховика, на первичный вал редуктора. Окончательно закрепить все узлы созданной конструкции.

Подробнее об этом пойдет речь в этом полезном видеоматериале:
