Сцепление автомобилей КамАЗ-4310 и УРАЛ-4320

Сцепление автомобилей КамАЗ-4310 и УРАЛ-4320

На автомобилях КамАЗ-4310 и Урал-4320 устанавливается фрикционное сухое двухдис­ковое сцепление с периферийным расположением пружин. Сцепления обоих автомобилей одинаковые, детали их взаимозаменяемые, отличие состоит в приводе. На автомобиле КамАЗ-4310 привод сцепления гидравлический с пневматическим усилителем, на автомобиле УРАЛ-4320 привод сцепления механический.

Сцепление называется фрикционным и сухим потому, что передача крутящего момента в нем осуществляется за счет сил трения между дисками, поверхность которых должна быть сухой; сжатие дисков производится пружинами, расположенными по периферии дисков; воспринимается крутящий момент двумя ведомыми дисками.

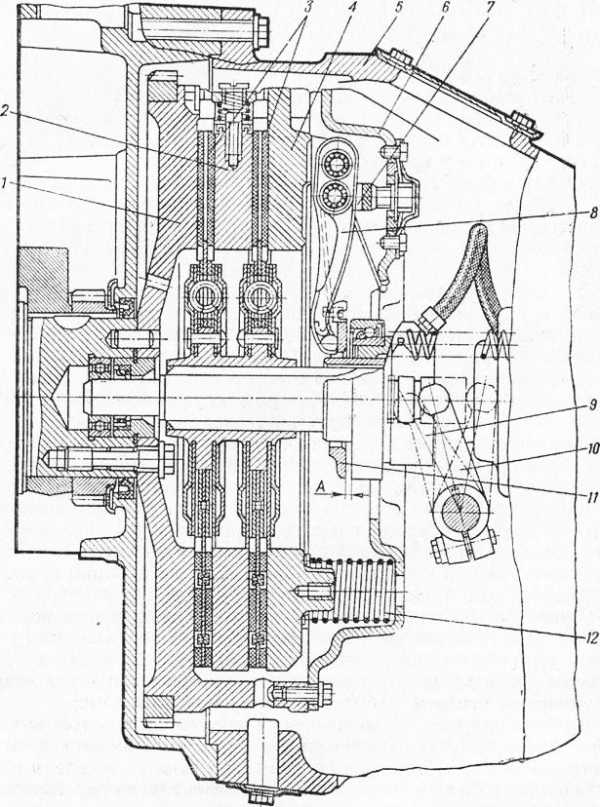

Рис. 96. Механизм сцепления автомобилей КамАЗ-4310 и УРАЛ-4320:  1 - маховик; 2 - средний диск; 3 - ведомые диски; 4 - картер; 5 - нажимной диск; 6 - кожух; 7 - опорная вилка; 8 - регулировочная гайка; 9 - стопорная шайба; 10 - запорная пластина; 11 - оттяжной рычаг; 12 - шланг подачи смазки к муфте выключения сцепления; 13 - муфта выключения сцепления; 14 - вилка выключения сцепления; 15 - упорное кольцо; 16 – вал вилки; 17 - нажимная пружина.

Детали сцепления расположены в алюминиевом картере 4 (рис.96), прикрепленном болтами к картеру маховика. Сверху картер имеет люк для осмотра деталей сцепления, люк закрывается крышкой. Снизу картер имеет два люка, также закрываемых крышками. Через передний (малый) люк вставляется ломик для проворачивания маховика. В крышке заднего люка имеется резьбовое отверстие для стока смазки; перед преодолением брода это отверстие закрывается пробкой, ввернутой в глухую бобышку крышки. Сцепление состоит из ведущих и ведомых деталей, нажимного уст­ройства и механизма выключения с приводом.

К ведущим деталям относятся маховик 1, кожух 6, нажимной 5 и средний 2 диски. Штампованный кожух устанавливается на маховике 1 с помощью установочных втулок и крепится к нему двенадцатью болтами. Нажимной и средний диски имеют на наружной поверхности по четыре выступа, которые входят в пазы маховика. Через выступы от маховика на диски передается крутящий момент; такая установка дисков обеспечивает возможность их осевого перемещения при выключении сцепления.

В выступах среднего диска размещен рычажный механизм, который автоматически регулирует положение диска при выключении сцепления. Этот механизм состоит из рычага с осью и пружины. Ось рычага ввернута в отверстие выступа и зафиксирована от проворачивания заклепкой. Рычаг надет свободно на ось и поджимается пружиной, один конец которой упирается в плоскость паза, другой - в отверстие рычага. Пружина постоянно стремится повернуть рычаг вокруг оси, при этом рычаг одним концом упирается в сухарь, запрессованный в маховик, вторым - в специально закаленное место на нажимном диске. При выключении сцепления рычажный механизм устанавливает диск в среднее положение и обеспечивает чистоту выключения.

К ведомым деталям относятся два ведомых диска 3 в сборе, уста­навливаемых на шлицах ведущего вала коробки передач. Каждый ведомый диск состоит из стального разрезного диска, двух фрикционных накладок, ступицы и гасителя крутильных колебаний. Вырезы на стальном диске повышают его упругость и предохраняют от коробления при нагреве. Фрикционные накладки изготовлены из асбестовой композиции и приклепаны к стальному диску заклепками из цветного металла. Стальной разрезной диск вместе с фрикционными накладками соединяется со своей ступицей через гаситель крутильных колебаний.

Крутильные колебания возникают на коленчатом валу и валах транс­миссии от неравномерности работы двигателя, при резком включении сцеп­ления, при движении автомобиля по неровностям.

Гаситель крутильных колебаний состоит из двух колец с фрикцион­ными накладками, двух дисков, восьми цилиндрических пружин и двух тарельчатых пружин, поджимающих диски гасителя к фрикционным кольцам. Передача крутящего момента через цилиндрические пружины гасителя предотвращает возможность возникновения на валах высокочастотных колебаний низкочастотные колебания, которые могут возникнуть при этом, гасятся за счет трения между дисками и фрикционными накладками колец гасителя.

К нажимному устройству относятся двенадцать цилиндрических пру­жин 17, расположенных между кожухом и нажимным диском; под каждую пружину со стороны нажимного диска подложена шайба и теплоизоляцион­ное кольцо. Суммарное усилие пружин 10,5...12,0 кН.

К механизму выключения относятся четыре рычага 11 с упорным кольцом 15, опорная вилка 7 с гайкой 8, муфта 13 с радиально-упорным подшипником, вилка выключения 14 с валом 16. Каждый рычаг уста­навливается на игольчатом подшипнике в опорной вилке, наружный конец

рычага через игольчатый подшипник крепится к проушникам нажимного диска. Гайка 8 опорной вилки 7 имеет коническую полку и опирается на пластину 10 волнистого профиля, которая вместе с опорной стопорной шайбой 9 крепится к кожуху б двумя болтами. К внутренним концам рычагов 11 при помощи пружин и петель прижимается упорное кольцо. Муфта 13 оттягивается в заднее положение двумя пружинами.

Работа сцепления. Во включенном положении, ведомые диски 5 усилием нажимных пружин зажаты между маховиком, средним и нажимным диском. Между упорным кольцом 15 и подшипником муфты выключения устанавливается зазор 3,2...4,0 мм. Крутящий момент передается от маховика через выступы на средний и нажимной диски. С рабочих поверхностей маховика, среднего и нажимного дисков за счет сил трения крутящий момент передается на фрикционные накладки ведомых дисков и далее через гасители крутильных колебаний на ведущий вал коробки передач. Все детали сцепления, кроме муфты выключения, вращаются как одно целое.

При выключении сцепления усилие от привода передается на муфту 13, которая перемещается вперед и после выбора зазора подшипник муфты нажимает на упорное кольцо 15 и связанные с ним рычаги 11. Последние поворачиваются относительно опорной вилки 7, при этом наружные концы рычагов отводят нажимной диск назад. Средний диск при помощи рычажного механизма самоустанавливается между маховиком и нажимным диском. Между трущимися поверхностями сцепления образуется зазор, и передача крутящего момента с ведущих деталей к ведомым прекращается.

При включении сцепления муфта 13 усилием своих пружин возвра­щается назад, нажимные пружины снова прижимают ведущие и ведомые диски к маховику, передача крутящего момента возобновляется. Поскольку все трущиеся поверхности соприкасаются между собой не мгновенно, то и нарастание крутящего момента, передаваемого через сцепление, происходит с некоторым замедлением, что обеспечивает плавность включения сцепления. Этому же способствует и плавное отпускание педали сцепления.

Рис. 97. Привод сцепления автомобиля КАМАЗ-4310: 1 - педаль; 2 - нижний упор; 3 - кронштейн; 4 - верхний упор; 5 - рычаг; 6 - эксцентриковый палец; 7 - толкатель поршня; 8 -пружина; 9 - главный цилиндр; 10, 14 - трубопроводы; 11 - пневмогидравлический усилитель; 12 - пробка; 13 - перепускной клапан; 15 -защитный: цилиндр; 16 - толкатель поршня; 17 - гайка регулировочная; 18 - бачок компенсационный

В случае перегрузки трансмиссии, ведущие диски проскальзывают относительно ведомых, что предохраняет коленчатый вал двигателя и детали трансмиссии от скручивания и поломок.

Привод сцепления автомобиля КамАЗ-4310 гидравлический с пневматическим усилителем. Привод состоит из педали 1 (рис.97) с пружиной 8, главного цилиндра 9, пневмогидравлического усилителя 11, трубо­проводов и шлангов. Педаль сцепления установлена на оси кронштейна 3, закрепленного на передней панели кабины. Педаль поворачивается относительно оси на двух металлопластмассовых втулках. Рычаг 5 оси соединяется с толкателем главного цилиндра с помощью эксцентрикового пальца б, установленного в двух капроновых втулках.

Рис. 98. Главный цилиндр: 1 -толкатель; 2 - корпус; 3 - поршень; 4 - корпус бачка; 5- пробка бочка; А - зазор.

Главный цилиндр привода сцепления состоит из корпуса 2 (рис.98) с пробкой, поршня 3 с резиновой манжетой, толкателя 1 и пружины.

Внутреннее пространство в корпусе разделено перегородкой на две полости - рабочую и компенсационную. В рабочей полости устанавливаются поршень с манжетой и пружина. Компенсационная полость предназначена для хранения запаса рабочей жидкости. Верхняя часть корпуса закрыта резиновым чехлом.

При отпущенной педали сцепления толкатель 1 находится в верх­нем положении. Поршень 3 усилием пружины прижат к перегородке кор­пуса. Между толкателем и поршнем устанавливается зазор и обе полости, через отверстие в поршне сообщаются между собой.

При нажатии на педаль толкатель выбирает зазор, закрывает отверстие в поршне и перемещает его; перед поршнем создается давление, которое передается по трубопроводам к пневмоусилителю.

Ход педали, при котором происходит выбор зазоров в приводе сцепления, называется свободным ходом. Ход педали после выбора зазоров до упора - рабочий ход. Свободный и рабочий ход образуют полный ход педали сцепления.

Главный цилиндр соединяется трубкой с бачком 4, закрытым пробкой 5. В гидропривод заправляется тормозная жидкость марки ГТЖ- 22М или «Нева» в количестве 0,28 л. Нормальный уровень жидкости в бачке должен быть не ниже 15...20 мм от верхней кромки заливной горловины бачка.

Рис. 99. Пневмогидравлический усилитель привода сцепления автомобиля КамАЗ-4310: 1 - сферическая гайка с контргайкой; 2 - толкатель; 3 - защитный чехол; 4 - гидравлический поршень; 3 - задний корпус; 5 - комбинированное уплотнение; 7 – следящий поршень; 8 - перепускной клапан; 9 - диафрагма; 10 - впускной клапан; 11 - выпускной клапан; 12 - пневматический поршень; 13 - пробка; 14 - передний корпус; А – отверстие для подвода жидкости; Б - отверстие для подвода воздуха.

Пневмогидравлический усилитель (рис.99) служит для уменьшения усилия на педали сцепления. Он крепится двумя болтами к картеру сцепления с правой стороны. Его основными частями являются: передний 14 и задний 5 корпуса, пневматический поршень 12 с толкателем, манжетой и возвратной пружиной, гидравлический поршень 4 с уплотнениями, распорной пружиной и толкателем 2; следящий механизм.

Передний корпус выполнен из алюминиевого сплава, задний корпус чугунный; в каждом корпусе выполнено по две расточки для установки поршней и деталей следящего механизма. Корпуса соединяются между собой болтами.

Пневматический поршень 12 устанавливается в переднем корпусе и уплотняется резиновой манжетой. В дно поршня упирается толкатель, изготовленный заодно с гидравлическим поршнем 4 и возвратная пружина. Пространство перед Поршнем внутренним отверстием в переднем корпусе соединяется с полостью клапанов следящего механизма. Пробка 13 служит для удаления конденсата из полости пневматического поршня.

Гидравлический поршень 4 установлен в нижней расточке заднего корпуса, выполняющей роль цилиндра; уплотнение гидравлической рабочей полости обеспечивается комбинированным уплотнением 6.

Следящий механизм предназначен для изменения давления воздуха в пространстве перед пневмопоршнем пропорционально усилию на педали сцепления. К этому механизму относятся: поршень 7 с манжетой, резиновая диафрагма 9 с седлом выпускного клапана, пружина диафрагмы конические впускной 10 и выпускной 11 клапаны.

Поршень 7 перемещается в заднем корпусе и упирается в седло выпускного клапана. Полость поршня 7 следящего механизма соединяется с полостью гидравлического поршня 4 внутренним каналом. Диафрагма 9 зажимается своими краями между передним и задним корпусами пневмоусилителями. В центре диафрагмы закреплено седло выпускного клапана 11. Пружина отжимает диафрагму в крайнее положение, конические впускной и выпускной клапаны собраны на общем стержне, на который надета пружина. Полость перед диафрагмой соединяется калиброванным отверстием с каналом для подвода воздуха к пневмопоршню.

Рабочая жидкость из главного цилиндра поступает в полость гидропоршня через отверстие А в заднем корпусе. Сжатый воздух из пневмосистемы автомобиля подается в пневмоусилитель через отверстие Б. Выпуск воздуха в атмосферу происходит через уплотнитель, расположенный сверху следящего механизма. Перепускной клапан 8 служит для выпуска воздуха при прокачке гидравлического привода.

При отпущенной педали сцепления диафрагма следящего механизма вместе с седлом выпускного клапана 11 и поршнем 7 сдвинута назад (влево), выпускной клапан открыт, впускной закрыт. Пространство перед пневмопоршнем соединено с атмосферой; пневмопоршень 12 под действием пружины находится в крайнем переднем положении.

При нажатии на педаль рабочая жидкость из главного цилиндра поступает в полость перед гидропоршнем 4 и по каналу в заднем корпусе 5 к поршню 7 следящего механизма. Поршень 7 вместе с диафрагмой перемещается вперед, выпускной клапан 11 закрывается, а при дальнейшем перемещении открывается впускной клапан 10 и сжатый воздух поступает в полость перед пневмопоршнем. Усилия, создаваемые пневматическим и гидравлическим поршнями, суммируются и через толкатель 2 передаются на рычаг вилки выключения сцепления.

Одновременно сжатый воздух поступает в полость перед диафраг­мой, которая по мере нарастания давления прогибается назад, при этом впускной клапан закрывается. При дальнейшем нажатии на педаль новая порция воздуха поступит к пневмопоршню. Тем самым обеспечивается пропорциональность между усилием на педали сцепления и давлением воздуха на пневматический поршень.

Регулировки муфты сцепления автомобиля КамАЗ-4310. Свободный ход педали сцепления должен быть 30-42 мм, что обеспечивается зазором между подшипником цапфы выключения и упорным кольцом рычагов и зазором между толкателем и поршнем главного цилиндра.

Регулировка зазора между подшипником муфты и упорным кольцом производится с помощью сферической гайки 1 толкателя поршня пневмоусилителя. О величине зазора судят по свободному ходу рычага вала вилки выключения сцепления, который должен быть 3,7...6,5 мм. Свободный ход рычага проверяется на радиусе 90 мм. Указанному свободному ходу рычага соответствует зазор между подшипником и кольцом 3,2... 4,0 мм.

Регулировка зазора между поршнем и толкателем главного цилинд­ра производится эксцентриковым пальцем 6 (см.рис.97) с помощью которого толкатель крепится к рычагу 5. Палец следует повернуть так, чтобы перемещение педали от верхнего упора до момента касания толкателя в поршень составило 6...12 мм.

При исправном, прокаченном и отрегулированном приводе полный ход штока пневмоусилителя должен быть не менее 24 мм, а полный ход педали должен составлять 185...195мм.

Рис. 100. Привод сцепления автомобиля УРАЛ-4320: 1 - педаль; 2 - промежуточный вал; 3,7, 9, 11 - рычаги; 4. 5 -тяги; 5 - сервопружна; 6 - вал педали; 8 - ограничитель хода педали.

Привод сцепления автомобиля Урал-4320 механический. Он состо­ит из педали 1 (рис.100) с сервопружиной 5, четырех рычагов 3, 7, 9, 11; двух тяг 4 и 10, промежуточного вала 2 с кронштейном. Педаль закреплена на валу 6, расположенном в кронштейне педалей. В исходном положении педаль упирается в ограничитель 8.

При нажатии на педаль тяга 4 перемещается вверх, рычаг 3 с промежуточным валом 2 поворачивается по часовой стрелке, нижний конец рычага перемещается вперед вместе с тягой 10, которая поворачивает рычаг 11, а вместе с ним вал и вилку 14(см. рис.96). Последняя воздействует на муфту 13 выключения сцепления.

При выборе свободного хода педали водитель затрачивает некоторое усилие на растяжение сервопружины 5 (см.рис. 100), которая при совершении рабочего хода помогает водителю выключить сцепление.

Регулировки оцепления автомобиля Урал-4320, Свободный ход педали должен быть 30-40 мм, что соответствует свободному ходу конца рычага 11 вала вилки выключения 6,1-9,2 мм. Регулировка свободного хода производится изменением длины тяги 10, Если резьба тяги использована полностью, необходимо переставить рычаг 11 на один шлиц.

Полный ход педали должен составлять 195 мм, при этом полный ход рычага составляет 34,6-45,8 мм. Полный ход педали регулируется вворачиванием или выворачиванием регулировочного винта ограничителя 8.

Общие сведения о трансмиссии автомобиля и сцеплении < Пред.   След. > Сцепление автомобиля ЗиЛ-131

xn----7sbfkccucpkracijq8iofobm.xn--p1ai

Устройство и работа сцепления автомобилей КамАЗ-5320 и КамАЗ-4310

Строительные машины и оборудование, справочник

Категория:

   Автомобили Камаз Урал

Публикация:

   Устройство и работа сцепления автомобилей КамАЗ-5320 и КамАЗ-4310

Читать далее:



Устройство и работа сцепления автомобилей КамАЗ-5320 и КамАЗ-4310

Сцепление установлено в картере, который изготовлен из алюминиевого сплава и выполнен заодно с картером переднего делителя коробки передач. Картер 5 по передней привалочной плоскости соединяется болтами с картером маховика двигателя, а с задней стороны к нему крепится картер коробки передач.

На автомобиле КамАЗ-4310 картер сцепления выполнен так, что передней привалочной плоскостью он соединяется болтами с картером маховика двигателя, а с задней стороны к нему крепится картер коробки передач. Передний делитель коробки передач на автомобиле КамАЗ-4310 не устанавливается.

Сцепление фрикционное, сухое, двухдисковое с периферийным расположением нажимных пружин. Ведущие и ведомые части сцепления, детали выключающего устройства и нажимные пружины 12 размещены в расточке маховика под кожухом.


К ведущим частям сцепления относятся маховик, средний ведущий диск, нажимной диск. Средний ведущий и нажимной диски имеют на наружной поверхности по четыре шипа, которые входят в пазы на цилиндрической поверхности маховика и передают на ведущие диски крутящий момент от двигателя. При этом одновременно обеспечивается возможность осевого перемещения дисков.

К ведомым частям сцепления относятся два ведомых диска. Ведомые диски стальные, снабжены фрикционными накладками, изготовленными из асбестовой композиции, соединяются со своими ступицами каждый через гаситель крутильных колебаний пружинно-фрикционного типа.

Ступицы ведомых дисков установлены на шлицах первичного вала переднего делителя передач. Между кожухом и нажимным диском установлены нажимные пружины, под действием которых ведомые диски зажимаются между нажимным диском и маховиком с суммарным усилием 10 500…12 200 Н (1050…1220 кгс).

Включающее устройство сцепления состоит из рычагов выключения, соединенных наружными концами с нажимным диском, а в средней части с опорными вилками, которые установлены в кожухе, упорного кольца рычагов выключения и муфты выключения с подшипником, установленных на цилиндрической части крышки подшипника первичного вала переднего делителя передач, и вилки выключения, укрепленной на валу.

При включенном сцеплении крутящий момент передается от маховика через шиповое соединение на средний ведущий и нажимной диски, затем на фрикционные накладки ведомых дисков и через гасители крутильных колебаний на их ступицы, которые установлены на первичном валу переднего делителя передач. Когда сцепление включено, упорное кольцо рычагов выключения отходит от подшипника муфты выключения 9 так, что образуется зазор А — — 3,2…4,0 мм, обеспечивающий полноту включения сцепления.

Рис. 4.2. Сцепление автомобилей КамАЗ-5320 и КамАЗ-4310:
1 — маковик; 2 — средний ведущий диск; 3 — ведомый диск; 4 — нажимной диск; 6 — картер; 6 — кожух; 7 — опорная вилка; 8 — рычаг выключения; 9 — муфта выключения с подшипником; 10 — вилка выключения; 11 — упорное кольцо рычагов выключения; 12 — важимная пружина; А — зазор между упорным кольцом рычагов выключения и подшипником муфты выключения

При выключении сцепления муфта выключения с подшипником через упорное кольцо воздействует на внутренние концы рычагов выключения, которые поворачиваются на игольчатых подшипниках опорных вилок. Наружные концы рычагов выключения при этом оттягивают нажимной диск от заднего ведомого диска.

Рис. 4.3. Принципиальная схема соединения и размещение элементов привода управления сцеплением автомобилей КамАЗ-5320 и К.амАЗ-4310:
а — принципиальная схема соединения элементов привода; 6 — размещение и крепление элементов привода; 1 — педаль сцепления; 2 — главный цилиндр; 3 — цилиндр пневмоуси-лителя; 4 — следящее устройство пневмоусилителя; 5 — воздухопровод; 6 — рабочий гидравлический цилиндр; 7 —муфта выключения с подшипником; 8 — рычаг; 9 — шток; 10 — трубопроводы и шланги гидропривода

Средний ведущий диск с помощью рычажного автоматического механизма, смонтированного на диске, самоустанавливается в среднее положение между торцами нажимного диска и маховика, освобождая передний ведомый диск.Таким образом, между ведущими и ведомыми дисками сцепления при полном его выключении имеются зазоры, которые обеспечивают разъединение ведущих и ведомых частей и «чистоту» выключения сцепления.

Реклама:


Читать далее: Устройство и работа привода сцепления автомобилей КамАЗ-5320 и КамАЗ-4510

Категория: - Автомобили Камаз Урал

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Механизм сцепления Камаз 4310

Строительные машины и оборудование, справочник

Категория:

   Устройство эксплуатация камаз 4310

Публикация:

   Механизм сцепления Камаз 4310

Читать далее:



Механизм сцепления Камаз 4310

Он состоит (рис. 68) из ведущих деталей, ведомых деталей, нажимного устройства, механизма выключения.

Принцип действия сцепления основан на использовании сил трения, возникающих между дисками. Ведущие диски сцепления воспринимают от маховика крутящий момент двигателя, а ведомые диски передают этот момент двигателя первичному валу коробки передач.

К ведомым деталям относятся два ведомых диска с демпфером, ведомый вал сцепления (он же первичный вал коробки передач).


Ведомый диск состоит из диска с фрикционными накладками, ступицы диска, демпфера (гасителя крутильных колебаний).

Ведомый диск изготовлен из стали. В центре диска имеется отверстие для установки ступицы. В диске выполнены восемь окон для пружин демпфера. По периферии диска с обеих сторон приклепаны заклепками фрикционные накладки, изготовленные из асбестовой композиции.

Ступица имеет внутренние шлицы, которыми устанавливается на шлицах первичного вала коробки передач. В ступице также выполнены восемь окон для пружин демпфера.

Демпфер служит для гашения крутильных колебаний, которые возникают в двигателе и трансмиссии.

Из-за неравномерности работы двигателя и упругости коленчатого вала происходит постоянное закручивание и раскручивание вала, т. е. возникают собственные крутильные колебания.

В трансмиссии имеются валы коробки передач, раздаточной коробки, карданной передачи, полуосей. При резком включении сцепления, торможении автомобиля без выключения сцепления, при наезде колес на препятствие в валах трансмиссии возникают вынужденные колебания.

При неравномерной работе двигателя крутильные колебания от двигателя могут передаваться в трансмиссию. Это особенно опасно, когда частота собственных угловых колебаний трансмиссии совпадает с частотой крутильных колебаний. В этом случае наступает резонанс и нагрузка на детали трансмиссии резко увеличивается, что может привести к поломке их. Вынужденные крутильные колебания в трансмиссии, в свою очередь, могут передаваться в двигатель, что резко увеличивает нагрузку на его детали. Поэтому для предохранения от резонансных крутильных колебаний валов в ведомых дисках сцепления устанавливаются демпферы (гасители крутильных колебаний).

Рис. 69. Диски сцепления:
1 — ступица; 2 — згклепк»; 3 — обойма демпфера; 4 — ведомый диск; 5 — фрикционная накладка; 6 — пружина демпфера

Демпфер имеет упругий и фрикционный элементы.

Упругий элемент служит для изменения частоты колебаний валов и предотвращения явления резонанса, т. е. совпадения частот собственных угловых колебаний и крутильных колебаний, и состоит из восьми цилиндрических пружин.

Фрикционный элемент уменьшает амплитуды вынужденных колебаний, преобразуя энергию колебаний в тепло, и состоит из двух обойм, двух дисков, двух фрикционных колец.

К фланцу ступицы с обеих сторон приклепаны диски демпфера и обоймы.

К ведомому диску с обеих сторон приклепаны фрикционные кольца. Фрикционные кольца и диски демпфера также имеют по восемь окон, окна для пружин совпадают с окнами в ведомом диске и фланце ступицы. В окнах устанавливаются восемь цилиндрических пружин.

Таким образом, между ведомым диском и его ступицей нет жесткой связи — они связаны только через восемь пружин. Диски демпфера выполнены в виде тарельчатых пружин и постоянно прижимаются к фрикционным кольцам.

При возникновении крутильных колебаний ступица ведомого диска проворачивается относительно самого диска; пружины демпфера, сжимаясь, изменяют частоту колебаний, обеспечивая несовпадение частот собственных колебаний трансмиссии и вынужденных крутильных колебаний, т. е. предотвращают явление резонанса.

При повороте ступицы диски демпфера скользят по фрикционным кольцам, и за счет трения энергия колебаний превращается в тепло.

Нажимное устройство состоит из двенадцати пружин. Пружины опираются на бобышки нажимного диска через шайбы из термоизоляционного материала. Суммарное усилие пружин равно 10 500…12 200 Н (1050…1220 кгс).

Механизм выключения состоит из четырех оттяжных рычагов, упорного кольца, муфты выключения сцепления с выжимным подшипником, вилки выключения сцепления с валом, двух оттяжных пружин.

Четыре оттяжных рычага устанавливаются на нажимном диске и соединяются с кожухом с помощью вилок. Оттяжные рычаги соединяются с нажимным диском и вилками-пальцами Пальцы установлены в диске и вилках на игольчатых подшипниках.

На оси рычага в вилке устанавливается пружина упорного кольца, которая одним усиком упирается в кожух, а другим через петлю постоянно прижимает упорное кольцо к оттяжным рычагам. Упорное кольцо предохраняет оттяжные рычаги от износа.

Для выключения сцепления на крышку первичного вала коробки передач установлена муфта выключения сцепления с подшипником в сборе. Муфта под действием пружин постоянно прижимается запрессованными в нее сухарями к лапкам вилки выключения сцепления.

Для смазки муфты и подшипника установлены шланг подачи смазки и масленка на картере сцепления.

Вилка выключения сцепления установлена на валу привода, который, в свою очередь, установлен на втулках в расточках картера сцепления. На наружный конец вала установлен рычаг вала вилки.

Реклама:


Читать далее: Привод управления механизмом сцепления Камаз 4310

Категория: - Устройство эксплуатация камаз 4310

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Привод управления механизмом сцепления Камаз 4310

Строительные машины и оборудование, справочник

Категория:

   Устройство эксплуатация камаз 4310

Публикация:

   Привод управления механизмом сцепления Камаз 4310

Читать далее:



Привод управления механизмом сцепления Камаз 4310

Привод дистанционный, гидравлический, с пневмоусилите-лем, предназначен для выключения сцепления.

Емкость его гидросистемы 0,38 л.

Применяемая жидкость ГТЖ-22М или «Нева», «Томь».


Он состоит (рис. 70) из педали сцепления с оттяжной пружиной, главного цилиндра, пневмогидравлического усилителя, рычага вала вилки выключения сцепления с оттяжной пружиной, толкателя, трубопроводов.

Рис. 70. Привод механизма сцепления:
1 — педаль; 2 — упор нижний; 3 — кронштейн; 4 — упор верхний; 5 — рычаг; 6 — палец эксцентриковый; 7 — толкатель поршня; 8 — пружина оттяжная; 9 — цилиндр главный; 10— трубопровод гидравлический; 11— усилитель пневмогидравляческий; 12— пробка; 13 — клапан перепускной; 14 — трубопровод пневматический; 15 — чехол защитный; 16 — толкатель поршня; 17 — гайка сферическая регулировочная; 18 — бачок компенсационный; а — сжатый воздух

При нажатии на педаль при выключении сцепления усилие от ноги водителя через рычаг и шток передается к главному цилиндру, откуда жидкость под давлением по трубопроводу поступает в корпус следящего устройства, которое при этом обеспечивает пропуск сжатого воздуха, поступающего по воздухопроводу через редукционный клапан от воздушного баллона.

Одновременно от главного цилиндра жидкость под давлением поступает в гидравлический цилиндр усилителя. Суммарное усилие давления воздуха в цилиндре пневмоусилителя и давление жидкости в гидравлическом цилиндре передается на шток пневмоусилителя. Шток перемещает рычаг вала вилки выключения сцепления, которая, поворачиваясь, выключает сцепление.

Педаль сцепления установлена на оси кронштейна. Она передает усилие на толкатель поршня главного цилиндра с помощью рычага и эксцентрикового пальца.

Главный цилиндр (рис. 71) установлен на кронштейне педали сцепления. Состоит из корпуса цилиндра, защитного чехла, штока, поршня, торцевой уплотнительной манжеты, пружины, пробки цилиндра, корпуса бачка.

Рис. 71. Главный цилиндр:
1 —толкатель (шток) поршня; 2 — корпус; 3 — поршень; 4 — корпус бачка; J — провзга. бачка; А — зазор свободного хода главного цилиндра

Рис. 72. Привод сцепления:

В корпусе главного цилиндра образованы две полости, разделенные перегородкой. Верхняя полость совместно с бачком предназначена для заправки гидропривода рабочей жидкостью* и хранения необходимого запаса рабочей жидкости.

Нижняя полость выполняет функции рабочей полости главного цилиндра, в которой устанавливается поршень с манжетой и пружиной.

Пневмогидравлический усилитель привода сцепления служит для создания дополнительного усилия с целью облегчения управления сцеплением. Он крепится двумя болтами к фланцу картера сцепления с правой стороны.

Усилитель (рис. 72) состоит из переднего и заднего корпусов, поршня выключения сцепления с толкателем, пневматического поршня, следящего устройства.

Передний корпус отлит из алюминиевого сплава. В нем расточены отверстие (вверху) и сверление (внизу). Сверление предназначено для установки, пневматического поршня.

Верхнее ступенчатое отверстие предназначено для установки впускного клапана с седлом следящего устройства.

Полости клапана в верхнем отверстии и надпоршневом пространстве нижнего сверления соединены между собой каналом. В стенке корпуса имеется пробка 33 для удаления конденсата.

В цилиндре переднего корпуса расположен пневматический поршень с манжетой и возвратной пружиной. Поршень напрессован на толкатель, выполненный как одно целое с гидравлическим поршнем. Толкатель гидравлического поршня имеет сферическую гайку и контргайку. Усилия от пневматического и гидравлического рабочих поршней суммируются и переда» ются через толкатель и его сферическую гайку на рычаг вала вилки выключения сцепления.

В заднем чугунном корпусе 44 расточены отверстие (внизу)’ и сверление (вверху). Отверстие выполняет роль цилиндра гидравлического поршня выключения сцепления.

Со стороны переднего корпуса в отверстие установлено и зафиксировано уплотнение поршня.

Верхнее сверление предназначено для установки корпуса поршня следящего устройства.

Рабочая жидкость из главного цилиндра поступает в полость гидравлического поршня через отверстие а в корпусе.

Сжатый воздух в верхнюю полость переднего корпуса подводится через отверстие в крышке корпуса.

Следящее устройство предназначено для автоматического изменения давления воздуха в силовом пневмоцилиндре за поршнем пропорционально усилию на педали сцепления. Оно состоит из следящего поршня с манжетой, корпуса следящего поршня, диафрагмы с седлом выпускного клапана и пружиной, выпускного и впускного клапанов с возвратной пружиной.

В корпусе установлен следящий поршень с манжетой. Ход поршня ограничивается упорным кольцом.

Диафрагма зажата между корпусами; в ней при помощи гайки закрепляются седло выпускного клапана и две тарелки пружины диафрагмы.

Конические выпускной и впускной клапаны собраны на общем стержне. Пружина клапанов прижимает впускной клапан к седлу, закрепленному в корпусе при помощи крышки подвода воздуха.

Канал b для подвода сжатого воздуха в цилиндр пневматического поршня соединяется с полостью перед диафрагмой калиброванным отверстием.

Воздух из цилиндра пневматического поршня выпускается через выпускной клапан, внутреннюю полость седла выпускного клапана и отверстие, закрытое уплотнителем с крышкой.

Реклама:


Читать далее: Работа сцепления Камаз 4310

Категория: - Устройство эксплуатация камаз 4310

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Работа сцепления Камаз 4310

Строительные машины и оборудование, справочник

Категория:

   Устройство эксплуатация камаз 4310

Публикация:

   Работа сцепления Камаз 4310

Читать далее:



Работа сцепления Камаз 4310

Исходное положение. Педаль привода сцепления находится в исходном положении, шток главного цилиндра — в верхнем положении. Поршень под действием пружины прижат к перегородке корпуса. Между штоком и поршнем имеется зазор, полости главного цилиндра сообщаются между собой. В трубопроводе, соединяющем главный цилиндр с гидроусилителем, давление отсутствует.

Толкатель гидравлического поршня гидроусилителя под действием возвратной пружины рычага вала вилки прижимается к гидравлическому поршню, который через другой толкатель удерживает пневматический поршень в исходном положении.

Нажимной диск сцепления под действием нажимных пружин прижимает ведомые диски к среднему ведущему диску и маховику. Муфта выключения сцепления под действием пружин отведена от упорного кольца на 3,2… 4 мм, обеспечивая тем самым полноту включения сцепления.


Крутящий момент, развиваемый двигателем, от коленчатого вала передается на маховик, средний ведущий и нажимной диски и далее за счет трения на ведомые диски. От ведомых дисков крутящий момент через демпфер передается на ступицы ведомых дисков и далее на первичный вал коробки передач.

Выключение сцепления. При нажатой педали привода сцепления толкатель главного цилиндра закрывает отверстие в поршне, предотвращая перетекание жидкости из нижней полости в верхнюю, и перемещает поршень, сжимая пружину. При перемещении поршня в цилиндре повышается давление, которое передается по шлангам и трубопроводам к входному отверстию пневмогидроусилителя.

Рабочая жидкость под давлением поступает в полость цилиндра гидравлического поршня усилителя (рис. 72) и далее по каналу в заднем корпусе подводится к следящему поршню.

Следящий поршень начинает перемещаться, сжимая при этом пружину диафрагмы и перемещая седло выпускного клапана. Седло, перемещаясь, закрывает выпускной клапан, сжимая при этом пружину клапанов, и открывает впускной клапан. Сжатый воздух поступает в надпоршневое пространство пневматического поршня. Поршень начинает перемещаться, сжимая пружину, и перемещает через толкатель гидравлический поршень, а он через свой толкатель поворачивает рычаг вала вилки, который, в свою очередь, поворачивает вал и связанную с ним вилку выключения сцепления. Вилка своими лапками нажимает на сухари муфты выключения сцепления, перемещает ее, выбирая зазор, до упора в упорное кольцо рычагов. При дальнейшем перемещении муфты упорное кольцо нажимает на оттяжные рычаги, поворачивает их на осях вилок и отжимает нажимной диск от ведомого диска, сжимая при этом нажимные пружины. Рычаги среднего ведущего диска под действием своих пружин поворачиваются и перемещают диск в среднее положение.

Крутящий момент, развиваемый двигателем, на ведомые диски и далее на трансмиссию не передается.

Часть сжатого воздуха через калиброванные отверстия в переднем корпусе подводится в полость диафрагмы. Следящий поршень оказывается под действием двух направленных навстречу друг другу усилий. При полностью выжатой педали сцепления давление жидкости на следящий поршень максимально, поэтому впускной клапан полностью открыт и пневматический поршень под давлением сжатого воздуха занимает левое положение, обеспечивая полное выключение сцепления.

Включение сцепления. При отпускании педаль сцепления под действием оттяжной пружины возвращается в исходное положение, поршень главного цилиндра под действием давления жидкости также возвращается в исходное положение.

Давление жидкости на следящий поршень пневмоусилителя уменьшается, следящий поршень перемещается в левое положение, диафрагма под действием пружины и давления сжатого воздуха прогибается, перемещая седло выпускного клапана. Впускной клапан под действием пружины садится на седло, прекращая подачу сжатого воздуха. Выпускной клапан при дальнейшем перемещении седла отрывается от него и сообщает надпоршневое пространство цилиндра пневматического поршня с атмосферой. Поршень под действием пружины перемещается в правое положение. Гидравлический поршень сначала под действием нажимных пружин сцепления, а затем под действием возвратной пружины рычага вала вилки выключения сцепления занимает исходное положение. Муфта выключения сцепления с подшипником перестает воздействовать на упорное кольцо оттяжных рычагов. При этом нажимной диск под действием нажимных пружин прижимает ведомые диски к маховику и среднему ведущему диску, усилие прижатия увеличивается постепенно, благодаря следящему действию пневмоусилителя. Крутящий момент, передаваемый на первичный вал коробки передач от двигателя, постепенно увеличивается и достигает максимальной величины.

Для полного выключения сцепления водитель должен приложить усилие к педали 150 Н (15 кгс).

При отсутствии сжатого воздуха в пневматической системе автомобиля сцепление можно выключить за счет давления только в гидравлической части усилителя. При этом для создания необходимого давления водитель должен увеличить усилие на педаль сцепления до 600 Н (60 кгс).

На следящий поршень усилителя действуют два усилия. Одно усилие от давления жидкости на поршень, которое стремится переместить поршень и открыть впускной клапан. Другое — от действия пружины диафрагмы и давления сжатого воздуха на диафрагму; оно стремится закрыть впускной клапан.

Если водитель нажмет на педаль сцепления не до упора и остановит ее в промежуточном положении, то при повышении давления в диафрагменной полости наступает момент, когда усилие сжатого воздуха и пружины на диафрагму станет больше, чем усилие давления жидкости на следящий поршень. При этом диафрагма переместится влево настолько, что возвратная пружина закроет впускной клапан. При перемещении следящего поршня давление жидкости увеличивается и усилия с обеих сторон следящего поршня уравновешиваются. В этом случае оба клапана (впускной и выпускной) закрыты и следящий поршень занимает промежуточное положение.

При увеличении давления рабочей жидкости (т. е. при дальнейшем перемещении педали сцепления) впускной клапан откроется и новая порция воздуха поступит в цилиндр пневмо-поршня, что обеспечит перемещение поршня и дальнейшее выключение сцепления. Следящее действие пневмоусилителя обеспечивает плавное включение сцепления.

Реклама:


Читать далее: Техническое обслуживание сцепления Камаз 4310

Категория: - Устройство эксплуатация камаз 4310

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Сцепление КамАЗ | Сцепление

Сцепление предназначено для передачи крутящего момента от двигателя к трансмиссии, обеспечения плавного трогания автомобиля с места, разъединения двигателя с трансмиссией при переключении передач.

Сцепление состоит из картера 20, нажимного диска 4 с кожухом 17, нажимными пружинами 16 и оттяжными рычагами 6; двух ведомых дисков 1 с фрикционными накладками 22 и гасителями крутильных колебаний; среднего ведущего диска 2.

Рис. Сцепление КамАЗ: 1 — ведомый диск; 2 — средний ведущий диск; 3 — установочная втулка; 4 — нажимной диск; 5 — вилка оттяжного рычага; 6 — оттяжной рычаг; 7 — пружина упорного кольца; 8 — шланг смазки муфты; 9 — петля пружины; 10 — упорный подшипник; 11 — оттяжная пружина; 12 — муфта выключения сцепления; 13 — вилка выключения сцепления; 14 — упорное кольцо; 15 — валик вилки; 16 — нажимная пружина; 17 — кожух; 18 — теплоизолирующая шайба; 19 — болт крепления кожуха; 20 — картер; 21 — маховик; 22 — фрикционная накладка; 23 — первичный вал; 24 — диск демпфера сцепления; 25 — пружина демпфера сцепления; 26 — кольцо демпфера сцепления; 27 — механизм автоматической установки среднего ведущего диска

Штампованный кожух 17 сцепления устанавливается на маховике 21 с помощью установочных втулок 3 и крепится десятью болтами М10 и двумя М8.

Нажимной 4 и средний 2 ведущие диски имеют на наружной поверхности по четыре шипа, которые входят в специальные пазы маховика и передают крутящий момент двигателя на поверхности трения ведомых дисков, ступицы которых установлены на шлицах первичного вала коробки передач или делителя.

Между кожухом 17 сцепления и нажимным диском 4 размещены нажимные пружины 16, под действием которых ведомые и средний ведущий диски зажимаются между нажимным диском и маховиком.

Средний ведущий диск 2 имеет рычажный механизм 27. Он автоматически устанавливает диск 2 в среднее положение при выключении сцепления.

Выключающее устройство сцепления состоит из установленных на нажимном диске 4 оттяжных рычагов 6 с упорным кольцом 14, муфты 12 выключения сцепления с упорным подшипником 10, смонтированной на крышке первичного вала коробки передач или делителя, и вилки 13 выключения, размещенной на валике 15 в картере сцепления (делителя).

Рис. Привод механизма выключения сцепления КамАЗ: 1 — планка крепления пружины; 2 — трубка подвода воздуха к пневмоусилителю; 3 — рычаг вала вилки; 4 — сферическая гайка; 5 — контргайка; 6 — толкатель поршня; 7 и 15 — оттяжные пружины; 8 — пневматический усилитель; 9 — кронштейн крепления педали сцепления; 10 — толкатель поршня главного цилиндра; 11 — ограничитель хода педали; 12 — рычаг; 13 — эксцентриковый палец; 14 — педаль сцепления; 16 — главный цилиндр

Привод сцепления гидравлический, с пневмоусилителем. Он состоит из педали 14 сцепления с оттяжной пружиной 15; главного цилиндра 16; пневматического усилителя 8; трубопроводов и шлангов для подачи рабочей жидкости от главного цилиндра к усилителю сцепления; трубопровода 2 подвода воздуха к усилителю сцепления; рычага 3 вала вилки выключения сцепления с оттяжной пружиной 7. Педаль сцепления установлена на оси кронштейна 9 в двух металлопластмассовых втулках и передает усилие на толкатель 10 главного цилиндра с помощью рычага 12 и эксцентрикового пальца 13, установленного в двух капроновых втулках.

Главный цилиндр управления сцеплением имеет чугунный корпус 4, состоящий из цилиндра и компенсационной полости. В цилиндре расположены поршень 6 с манжетой 5 и пружина 3. В поршне 6 имеется отверстие, перекрываемое при рабочем ходе поршня уплотнительным кольцом 7, выполненным на толкателе 8. Рабочая жидкость выдавливается через отверстие в пробке 1. Верхняя часть корпуса закрыта резиновым защитным чехлом 9.

Рис. Главный цилиндр КамАЗ: 1 — пробка; 2 — прокладка; 3 — пружина; 4 — корпус; 5 — манжета поршня; 6 — поршень; 7 — уплотнительное кольцо; 8 — толкатель поршня; 9 — защитный чехол

Пневматический усилитель привода сцепления служит для уменьшения усилия на педали сцепления. Он крепится двумя болтами к фланцу картера сцепления с правой стороны силового агрегата.

Пневматический усилитель состоит из переднего 35 алюминиевого и заднего 44 чугунного корпусов, между которыми находится диафрагма 16 следящего устройства.

Рис. Пневматический усилитель КамАЗ: б — подвод тормозной жидкости «Нева»; В — подвод воздуха; 1 — сферическая гайка; 2 — контргайка; 3 — толкатель поршня выключения сцепления; 4 — защитный чехол; 5 и 30 — стопорные кольца; 6 — корпус комбинированного уплотнения; 7 и 18 — уплотнительные кольца; 8 — манжета следящего поршня; 9 — следящий поршень; 10 — корпус следящего поршня; 11 — перепускной клапан; 12 — колпачок; 13 — уплотнитель выпускного отверстия; 14 и 25 — крышки; 15 — винт крепления крышки; 16 — диафрагма следящего устройства; 17 — седло диафрагмы; 19, 21, 36, 41 — пружины; 20 и 33 — пробки; 22 — седло клапана; 23 — впускной клапан; 24 — стержень клапанов; 26 — выпускной клапан; 27 и 32 — прокладки; 28 — гайки; 2$ — шайба диафрагмы; 31 — пневматический поршень; 34 и 43 — манжеты поршня; 35 — передний корпус; 37 — шайба; 38 — поршень выключения сцепления; 39 — манжета; 40 и 42 — распорные втулки; 44 — задний корпус

В переднем корпусе 35 расположен пневматический поршень 31 с возвратной пружиной 36; в заднем корпусе 44 — гидравлический поршень 38. Усилия от пневматического 31 и гидравлического рабочих поршней суммируются, передаются через толкатель 3 и сферическую гайку на рычаг вала вилки выключения сцепления.

Следящее устройство, предназначенное для автоматического изменения давления воздуха в силовом пневмоцилиндре за поршнем 31 при изменении усилия на педали сцепления, состоит из клапанов 23 и 26, диафрагмы 16 с седлом, пружины 19 диафрагмы и следящего гидравлического поршня 9. Сжатый воздух подводится к пневматическому усилителю через крышку 25. Рабочая жидкость подается от главного цилиндра управления сцеплением через отверстие в заднем корпусе 44. Перепускной клапан 11 служит для выпуска воздуха при прокачке гидросистемы привода сцепления. Через отверстие, закрытое уплотнителем 13, сжатый воздух выпускается в атмосферу при включении сцепления.

Пробка 33 служит для удаления конденсата из пневмосистемы привода сцепления. В качестве рабочей жидкости применяется тормозная жидкость «Нева» ТУ 6-01-1163—73.

При нажатии на педаль сцепления жидкость из главного цилиндра перемещается по трубопроводам и шлангам в пневмоусилитель сцепления и давит на гидравлический 38 и следящий 9 поршни.

Вилка 13 перемещает муфту 12 выключения вместе с упорным подшипником 10. Он через упорное кольцо 14 давит на оттяжные рычаги 6 — и нажимной диск 4 отходит от ведомого диска 1. Одновременно средний ведущий диск 2 с помощью пружин и рычагов механизма 27 автоматической установки занимает среднее положение. В результате этого передача крутящего момента от двигателя на первичный вал коробки передач или делителя прекращается.

ustroistvo-avtomobilya.ru

Техническое обслуживание сцепления Камаз 4310

Строительные машины и оборудование, справочник

Категория:

   Устройство эксплуатация камаз 4310

Публикация:

   Техническое обслуживание сцепления Камаз 4310

Читать далее:



Техническое обслуживание сцепления Камаз 4310

В процессе работы сцепления происходит износ фрикционных поверхностей, сопряжений привода управления, потеря герметичности усилителя, что ведет к нарушению регулировочных параметров. Расходуется также смазочный материал.

Интенсивность перечисленных процессов зависит, главным образом, от дорожных условий, величины нагрузки в кузове и на крюке, количества транспортных средств на дорогах, а также от практических навыков водителей. Поэтому при эксплуатации автомобилей предусматривается обслуживание сцепления.

При ТО-2:
– проверить герметичность привода, целостность оттяжных пружин педали сцепления и рычага вала вилки выключения сцепления;
– отрегулировать свободный ход толкателя поршня главного-цилиндра привода и свободный ход рычага вала вилки выключения сцепления;
– смазать подшипники муфты выключения сцепления и вала;
– вилки выключения сцепления;
– проверить уровень жидкости в бачке главного цилиндра привода сцепления, при необходимости долить жидкость;
– затянуть болты крепления пневмоусилителя;
– сменить жидкость в системе гидропривода сцепления (один; раз в год осенью).


При эксплуатации, по мере износа накладок ведомых дисков, необходимо регулировать привод сцепления для обеспечения свободного хода муфты выключения сцепления.

Регулирование привода сцепления заключается в проверке и регулировке свободного хода педали сцепления, свободного хода муфты выключения сцепления и полного хода толкателя пневмоусилителя.

Свободный ход муфты выключения сцепления проверять перемещением вручную рычага вала вилки. При этом отсоединить пружину от рычага. Если свободный ход рычага, измеренный на радиусе 90 мм, окажется менее 3 мм, отрегулировать его сферической гайкой толкателя до величины 3,7…4,6 мм, что соответствует свободному ходу муфты выключения сцепления 3,2…4 мм.

Полный ход толкателя пневмоусилителя должен быть не менее 25 мм. Проверить полный ход толкателя пневмоусилителя нажатием педали сцепления до упора. При меньшей величине хода не обеспечивается полное выключение сцепления. В случае недостаточного хода толкателя пневмоусилителя проверить свободный ход педали сцепления, количество жидкости в бачке главного цилиндра привода сцепления, а при необходимости прокачать гидросистему привода сцепления.

Свободный ход педали, соответствующий началу работы главного цилиндра, должен составлять 6…15 мм. Измерять его надо в средней части площадки педали сцепления. Если свободный ход выходит за пределы, указанные выше, отрегулировать зазор А между поршнем и толкателем поршня главного цилиндра эксцентриковым пальцем (см. рис. 70), который соединяет верхнюю проушину толкателя с рычагом педали. Регулировать зазор при положении, когда оттяжная пружина прижимает педаль сцепления к верхнему упору. Повернуть эксцентриковый палец так, чтобы перемещение педали от верхнего упора до момента касания толкателем поршня составило 6…15 мм, затем затянуть и зашплинтовать корончатую гайку. Полный ход педали сцепления должен составлять 185… 195 мм.

Прокачку гидросистемы выполнять для удаления воздушных пробок, возникающих из-за нарушения герметичности гидропривода, в следующем порядке:
– снять с бачка (см. рис. 71) главного цилиндра пробку и заполнить бачок рабочей жидкостью до уровня не менее 15… 20 мм от верхней кромки з.аливной горловины бачка. Заполнить систему рабочей жидкостью, применяя сетчатый фильтр во избежание попадания в систему посторонних примесей; – снять с перепускного клапана на пневмоусилителе колпачок и надеть на гологжу клапана шланг для прокачки гидропривода. Свободный конец шланга опустить в стеклянный сосуд вместимостью 0,5 л, наполненный рабочей жидкостью на 1/4…1/3 высоты сосуда;
– отвернуть на 1/2…1 оборот перепускной клапан и последовательно резко нажать на педаль сцепления до упора в ограничитель хода с интервалами между нажатиями 0,5 с до прекращения выделения пузырьков воздуха из рабочей жидкости, поступающей по шлангу в стеклянный сосуд;
– при прокачке добавлять рабочую жидкость в систему, не допуская снижения ее уровня в бачке ниже 40 мм от верхней кромки заливной горловины бачка во избежание попадания в систему воздуха;
– по окончании прокачки при нажатой до упора педали сцепления завернуть до отказа перепускной клапан, снять с головки клапана шланг, надеть колпачок;
– после прокачки системы долить свежую рабочую жидкость в бачок до нормального уровня (15…20 мм от верхней кромки заливной горловины бачка).

Качество прокачки определяется величиной полного хода толкателя пневмоусилителя.

Для проверки уровня жидкости в процессе эксплуатации открыть пробку заливной горловины бачка. При этом уровень жидкости должен быть не ниже 15…20 мм от верхней кромки заливной горловины.

Реклама:


Читать далее: Назначение и общее устройство коробки передач

Категория: - Устройство эксплуатация камаз 4310

Главная → Справочник → Статьи → Форум


stroy-technics.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
