Шарниры | РЗКВ (ранее Агро-ВИН)
Шарнир карданного вала – часть карданного механизма, обеспечивающая вращение двух валов под переменным углом, благодаря подвижному соединению звеньев. Шарнир состоит из двух вилок вращающихся на противоположных концах крестовины.

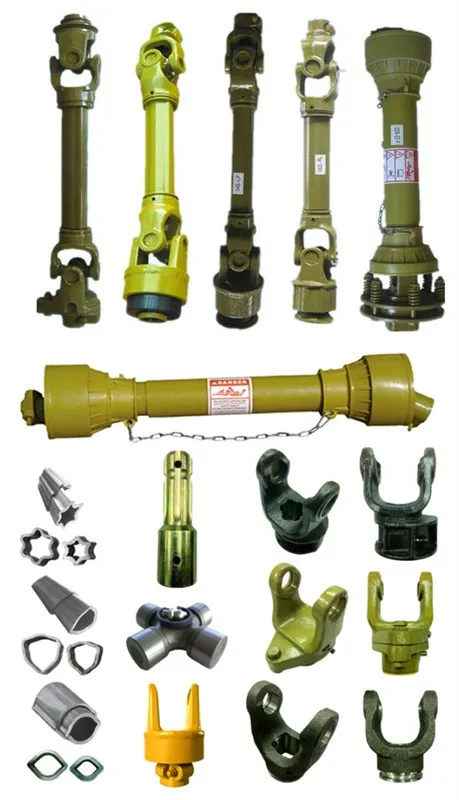

Карданные шарниры для сельскохозяйственных машин обеспечивают передачу крутящего момента при оборотах до 1250 оборотов в минуту и рабочих углах наклона до 22 градусов.
С номенклатурой и основными техническими характеристиками шарниров карданных валов для сельскохозяйственных машин, можно ознакомиться в таблице, приведенной ниже.
Обозначение | Наименование | Аналог | вес | Основные | ||
А (мм) | В (мм) | D (мм) | ||||
Шарниры карданные 50Нм ГОСТ 13758-89 | ||||||
АК. 005.101.101 | Шлиц D-6х18х22 штифт – Шлиц D-6х18х22 штифт | ГГ-050 | 0,66 | 56 | 56 | 65 |
| АК.005.101.201 | Шлиц D-6х18х22 штифт – Шпоночный паз D=20 | ГЖ-050 | 0,66 | 56 | 56 | 65 |
| АК.005.101.471 | Шлиц D-6х18х22 штифт – Круг под сварку D=26,15 | ГН-050 | 0,67 | 56 | 56 | 65 |
| АК.005.101.501 | Шлиц D-6х18х22 штифт – Квадрат 16х16 | ГЛ-050 | 0,66 | 56 | 56 | 65 |
| АК.005.201.201 | Шпоночный паз D=20 – Шпоночный паз D=20 | ЖЖ-050 | 0,66 | 56 | 56 | 65 |
| АК.005.201.471 | Шпоночный паз D=20 – Круг под сварку D=26,15 | ЖН-050 | 0,67 | 56 | 56 | 65 |
АК. 005.201.501 | Шпоночный паз D=20 – Квадрат 16х16 | ЖЛ-050 | 0,66 | 56 | 56 | 65 |
| АК.005.471.471 | Круг под сварку D=26,15 – Круг под сварку D=26,15 | НН-050 | 0,68 | 56 | 56 | 65 |
| АК.005.501.471 | Квадрат 16х16 – Круг под сварку D=26,15 | ЛН-050 | 0,67 | 56 | 56 | 65 |
| АК.005.501.501 | Квадрат 16х16 — Квадрат 16х16 | ЛЛ-050 | 0,66 | 56 | 56 | 65 |
Шарниры карданные 160Нм ГОСТ 13758-89 | ||||||
| АК.016.105.264 | Шлиц D-8х32х38 штифт – Шпоночный паз D=25 | ГЖ-160 | 2,13 | 85 | 85 | 90 |
АК. 016.105.265 | Шлиц D-8х32х38 штифт – Шпоночный паз D=30 | ГИ-160 | 2,06 | 85 | 85 | 90 |
| АК.016.105.473 | Шлиц D-8х32х38 штифт – Круг под сварку D=46 | ГН-160 | 2,02 | 85 | 85 | 90 |
| АК.016.105.502 | Шлиц D-8х32х38 штифт – Квадрат 28х28 | ГЛ-160 | 2,04 | 85 | 85 | 90 |
| АК.016.113.105 | Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц D-8х32х38 под штифт | КГ-160 | 2,26 | 105 | 85 | 90 |
| АК.016.113.113 | Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором | КК-160 | 2,46 | 105 | 105 | 90 |
АК. 016.113.114 | Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 2,52 | 105 | 105 | 90 | |
| АК.016.113.264 | Шлиц D-6х29х35 (1 3/8″ Z6) – Шпоночный паз D=25 | КЖ-160 | 2,33 | 105 | 85 | 90 |
| АК.016.113.265 | Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шпоночный паз D=30 | КИ-160 | 2,26 | 105 | 85 | 90 |
| АК.016.113.473 | Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Круг под сварку D=46 | КН-160 | 2,22 | 105 | 85 | 90 |
| АК.016.113.502 | Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Квадрат 28х28 | КЛ-160 | 2,24 | 105 | 85 | 90 |
АК. 016.115.105 | Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 под штифт | АГ-160 | 2,41 | 105 | 85 | 90 |
| АК.016.115.113 | Шлиц D-8х32х38 с фиксатором – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором | АК-160 | 2,61 | 105 | 105 | 90 |
| АК.016.115.114 | Шлиц D-8х32х38 с фиксатором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 2,67 | 105 | 105 | 90 | |
| АК.016.115.115 | Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 с фиксатором | АА-160 | 2,76 | 105 | 105 | 90 |
| АК.016.115.264 | Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=25 с фиксатором | АЖ-160 | 2,48 | 105 | 85 | 90 |
АК. 016.115.265 | Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=30 | АИ-160 | 2,41 | 105 | 85 | 90 |
| АК.016.115.473 | Шлиц D-8х32х38 с фиксатором – Круг под сварку D=46 | АН-160 | 2,37 | 105 | 85 | 90 |
| АК.016.115.502 | Шлиц D-8х32х38 с фиксатором – Квадрат 28х28 | АЛ-160 | 2,39 | 105 | 85 | 90 |
| АК.016.264.114 | Шпоночный паз D=25 – Шлиц 35х32х21(1 3/8″ Z21) | 2,39 | 85 | 105 | 90 | |
| АК.016.264.264 | Шпоночный паз D=25 – Шпоночный паз D=25 | ЖЖ-160 | 2,20 | 85 | 85 | 90 |
| АК. 016.264.473 | Шпоночный паз D=25 – Круг под сварку D=46 | ЖН-160 | 2,09 | 85 | 85 | 90 |
| АК.016.264.502 | Шпоночный паз D=25 – Квадрат 28х28 | ЖЛ-160 | 2,11 | 85 | 85 | 90 |
| АК.016.265.114 | Шпоночный паз D=30 – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 2,32 | 85 | 105 | 90 | |
| АК.016.265.264 | Шпоночный паз D=30 – Шпоночный паз D=25 | ИЖ-160 | 2,13 | 85 | 85 | 90 |
| АК.016.265.265 | Шпоночный паз D=30 – Шпоночный паз D=25 | ИИ-160 | 2,06 | 85 | 85 | 90 |
| АК.016.265. 473 | Шпоночный паз D=30 – Круг под сварку D=46 | ИН-160 | 2,02 | 85 | 85 | 90 |
| АК.016.265.502 | Шпоночный паз D=30 – Квадрат 28х28 | ИЛ-160 | 2,04 | 85 | 85 | 90 |
| АК.016.318.318 | Фланец 6отв D=84 – Фланец 6отв D=84 | ТТ-160 (УУ-160) | 3,00 | 85 | 85 | 90 |
| АК.016.473.114 | Круг под сварку D=46 – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 2,28 | 85 | 105 | 90 | |
| АК.016.473.206 | Круг под сварку D=46 – Шпоночный паз D=35, L=145мм | 2,44 | 85 | 85 | 90 | |
| АК.016.473.318 | Круг под сварку D=46 – Фланец 6отв D=84 | НТ-160 (НУ-160) | 2,49 | 85 | 85 | 90 |
| АК. 016.473.473 | Круг под сварку D=46 – Круг под сварку D=46 | НН-160 | 1,98 | 85 | 85 | 90 |
| АК.016.502.114 | Квадрат 28х28 – Шлиц 35х32х21(1 3/8″ Z21) | 2,30 | 85 | 85 | 90 | |
| АК.016.502.206 | Квадрат 28х28 – Шпоночный паз D=35, L=145мм | 2,46 | 85 | 85 | 90 | |
| АК.016.502.318 | Квадрат 28х28 – Фланец 6отв D=84 | ЛТ-160 (ЛУ-160) | 2,51 | 85 | 85 | 90 |
| АК.016.502.473 | Квадрат 28х28 – Круг под сварку D=46 | ЛН-160 | 2,00 | 85 | 85 | 90 |
| АК.016.502.502 | Квадрат 28х28 – Квадрат 28х28 | ЛЛ-160 | 2,02 | 85 | 85 | 90 |
Шарниры карданные 400Нм ГОСТ 13758-89 | ||||||
| АК. 040.105.105 | Шлиц D-8х32х38 штифт – Шлиц 8х32х38 штифт | ГГ-400 | 3,90 | 98 | 98 | 125 |
| АК.040.105.265 | Шлиц D-8х32х38 штифт – Шпоночный паз D=30 | ГЖ-400 | 4,05 | 98 | 120 | 125 |
| АК.040.113.105 | Шлиц 6х29х35 (1 3/8″ Z6)с фиксатором – Шлиц 8х32х38 штифт | КГ-400 | 4,12 | 120 | 98 | 125 |
| АК.040.113.113 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шлиц 6х29х35 с фиксатор | КК-400 | 4,34 | 120 | 120 | 125 |
| АК.040.113.114 | Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 4,31 | 120 | 120 | 125 | |
| АК. 040.113.265 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором – Шпоночный паз D=35 | КИ-400 | 4,27 | 120 | 120 | 125 |
| АК.040.113.474 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором – Круг под сварку D=55 | КН-400 | 3,91 | 120 | 98 | 125 |
| АК.040.113.503 | Щлиц 6х29х35 (1 3/8″ Z6) с фиксатором – Квадрат 30х30 | КЛ-400 | 4,22 | 120 | 120 | 125 |
| АК.040.115.105 | Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 штиф | АГ-400 | 4,08 | 120 | 98 | 125 |
| АК.040.115.113 | Шлиц D-8х32х38 с фиксатором – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором | АК-400 | 4,30 | 120 | 120 | 125 |
| АК. 040.115.114 | Шлиц D-8х32х38 с фикстором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 4,27 | 120 | 120 | 125 | |
| АК.040.115.115 | Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 с фиксатором | АА-400 | 4,26 | 120 | 120 | 125 |
| АК.040.115.265 | Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=30 | АЖ-400 | 4,23 | 120 | 120 | 125 |
| АК.040.115.266 | Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=35 | АИ-400 | 4,13 | 120 | 120 | 125 |
| АК.040.115.474 | Шлиц D-8х32х38 с фиксатором – Круг под сварку D=55 | АН-400 | 3,87 | 120 | 98 | 125 |
| АК. 040.115.503 | Шлиц D-8х32х38 с фиксатором – Квадрат 30х30 | АЛ-400 | 4,18 | 120 | 120 | 125 |
| АК.040.265.114 | Шпоночный паз D=30 -Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 4,24 | 120 | 120 | 125 | |
| АК.040.265.265 | Шпоночный паз D=30 – Шпоночный паз D=30 | ЖЖ-400 | 4,20 | 120 | 120 | 125 |
| АК.040.265.474 | Шпоночный паз D=30 – Круг под сварку D=55 | ЖН-400 | 3,84 | 120 | 98 | 125 |
| АК.040.265.503 | Шпоночный паз D=30 – Квадрат 30х30 | ЖЛ-400 | 4,15 | 120 | 120 | 125 |
| АК. 040.266.105 | Шпоночный паз D=35 – Шлиц 8х32х38 штифт | ИГ-400 | 3,95 | 120 | 98 | 125 |
| АК.040.266.265 | Шпоночный паз D=35 – Шпоночный паз D=30 | ИЖ-400 | 4,10 | 120 | 120 | 125 |
| АК.040.266.266 | Шпоночный паз D=35 – Шпоночный паз D=35 | ИИ-400 | 4,00 | 120 | 120 | 125 |
| АК.040.266.474 | Шпоночный паз D=35 – Круг под сварку D=55 | ИН-400 | 3,74 | 120 | 98 | 125 |
| АК.040.266.503 | Шпоночный паз D=35 – Квадрат 30х30 | ИЛ-400 | 4,05 | 120 | 120 | 125 |
| АК.040.319.319 | Фланец 8 отв D=101 – Фланец 8 отв D=101 | ТТ-400 | 4,72 | 98 | 120 | 125 |
| АК. 040.474.319 | Круг под сварку D=55 – Фланец 8 отв D=101 | НТ-400 | 4,10 | 98 | 120 | 125 |
| АК.040.474.474 | Круг под сварку D=55 – Круг под сварку D=55 | НН-400 | 3,48 | 98 | 98 | 125 |
| АК.040.503.474 | Квадрат 30х30 – Круг под сварку D=55 | ЛН-400 | 3,79 | 120 | 98 | 125 |
| АК.040.503.503 | Квадрат 30х30 – Квадрат 30х30 | ЛЛ-400 | 4,10 | 120 | 120 | 125 |
Шарниры карданные 630Нм ГОСТ 13758-89 | ||||||
| АК.063.105.105 | Шлиц D-8х32х38 штиф – Шлиц D-8х32х38 штиф | ГГ-630 | 5,72 | 115 | 115 | 150 |
| АК. 063.113.105 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шлиц D-8х32х38 штиф | КГ-630 | 6,31 | 140 | 115 | 150 |
| АК.063.113.113 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шлиц 6х29х35 с фиксатор | КК-630 | 6,90 | 140 | 140 | 150 |
| АК.063.113.266 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шпоночный паз D=35 | КЖ-630 | 6,66 | 140 | 140 | 150 |
| АК.063.113.267 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Шпоночный паз D=40 | КИ-630 | 6,54 | 140 | 140 | 150 |
| АК.063.113.474 | Шлиц 6х29х35 (1 3/8″ Z6) с фиксатором- Круг под сварку D=55 | КН-630 | 6,15 | 140 | 115 | 150 |
| АК. 063.115.105 | Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 штиф | АГ-630 | 6,30 | 140 | 115 | 150 |
| АК.063.115.113 | Шлиц D-8х32х38 с фиксатором – Шлиц D-6х29х35 (1 3/8″ Z6) с фиксатором | АК-630 | 6,89 | 140 | 140 | 150 |
| АК.063.115.114 | Шлиц D-8х32х38 с фикстором – Шлиц 35х32х21(1 3/8″ Z21) с фиксатором | 6,88 | 140 | 140 | 150 | |
| АК.063.115.115 | Шлиц D-8х32х38 с фиксатором – Шлиц D-8х32х38 с фиксатором | АА-630 | 6,88 | 140 | 140 | 150 |
| АК.063.115.116 | Шлиц D-8х32х38 с фиксатором – Шлиц D-8х36х42 с фиксатором | АБ-630 | 6,53 | 140 | 140 | 150 |
| АК. 063.115.117 | Шлиц D-8х32х38 с фиксатором – Шлиц 45х38х6 (1 3/4″ Z6) с фиксатором | 6,53 | 140 | 140 | 150 | |
| АК.063.115.118 | Шлиц D-8х32х38 с фиксатором – Шлиц 45х40х20 (1 3/4″ Z20) с фиксатором | АВ-630 | 6,53 | 140 | 140 | 150 |
| АК.063.115.266 | Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=35 | АЖ-630 | 6,65 | 140 | 140 | 150 |
| АК.063.115.267 | Шлиц D-8х32х38 с фиксатором – Шпоночный паз D=40 | АИ-630 | 6,53 | 140 | 140 | 150 |
| АК.063.115.474 | Шлиц D-8х32х38 с фиксатором – Круг под сварку D=55 | АН-630 | 6,14 | 140 | 115 | 150 |
| АК. 063.474.474 | Круг под сварку D=55 – Круг под сварку D=55 | НН-630 | 5,40 | 115 | 115 | 150 |
В настоящем списке указаны наиболее распространенные карданные шарниры. Если в списке нет интересующего Вас шарнира, мы можем изготовить его с учетом Ваших технических требований. Обратитесь, пожалуйста, в наш офис по телефону или электронной почте.
Более подробную техническую информацию можно посмотреть в разделе Техническая информация
Авторская статья «Разбираем карданный шарнир» на сайте инженерной-технологической компании Механика
Простая, казалось бы, на первый взгляд задача, разобрать карданный шарнир. В ремонтной практике для этих целей чаще всего применяются обычные гидравлические прессы. Но одно дело, когда замена крестовин карданных валов на сервисных предприятиях, занимающихся техническим обслуживанием и ремонтом одной или нескольких марок автомобилей, выполняется эпизодически. И совсем иная ситуация, когда ремонт карданных валов, разнообразных по конструкции и типоразмерам, производится на специализированных участках или предприятиях. Эффективность работы при этом во многом зависит от производительности применяемого технологического оборудования, от быстроты и легкости переналадки его при переходе от одной модели карданного вала к другой.
В значительной мере этим требованиям отвечает гидравлический стенд для разборки карданных валов SMART CLAMP MD06.
Общий вид стенда для разборки карданных валов.
Стенд укомплектован набором оснастки , позволяющей производить разборку карданных шарниров практически всех типоразмеров с диаметром подшипников крестовин в диапазоне от 27 мм до 72 мм. Технологическая оснастка (слева направо): верхний прижим, зажимы-вкладыши, нижний прижим.
На фото — подготовленный к разборке карданный вал. Разборка карданного шарнира осуществляется следующим образом. Карданный вал после мойки устанавливаем на стенд , размещая разбираемый шарнир на рабочем столе, а другие элементы вала — на регулируемом держателе.
Удаляем стопорные кольца.
В соответствии с диаметром подшипников устанавливаем верхний прижим, зажимы-вкладыши и нижний прижим.
Выпрессовка стакана подшипника (1-ый этап).Располагаем стакан подшипника над отверстием зажимов-вкладышей и, надавливая верхним прижимом на шипы крестовины (либо на проушины вилки), частично выпрессовываем подшипник из вилки
Выпрессовка стакана подшипника (2-ой этап).Зажимами-вкладышами зажимаем стакан подшипника и с помощью нижнего прижима полностью удаляем его из вилки.
Далее извлекаем стакан подшипника из зажимного устройства и повторяем описанную выше процедуру для противоположного стакана подшипника(см. три фото ниже) . На фото демонтированный из вилки стакан подшипника
Размещение карданного шарнира для выпрессовки противоположного стакана подшипника.
Выпрессовка противоположного стакана подшипника(1-ый этап)
Выпрессовка противоположного стакана подшипника (2-ой этап)
После удаления обоих подшипников извлекаем крестовину из шарнирного соединения. В случае, если ремонту подвергается карданный вал, шарнир которого включает и фланец-вилку, разборку 2-ой подшипниковой пары карданного шарнира производим подобным же образом.
