Шестеренчатый насос

Содержание

Общее описание и назначение шестеренчатых насосов

Перемещение жидкостей по магистралям различного типа происходит использованием гидравлических насосов. Существует три основные категории устройства:

роторный;
шестеренчатый;
мембранный тип.

Области применения шестеренчатого насоса являются среды, имеющие необходимое стабильное давление. Устанавливается система основным способом на автомобили, для перекачки масла и гидравлических составов. Шестеренчатый насос способен длительно обеспечивать всю систему необходимым давлением, практически не перегревается. Бесперебойная подача масла необходима для сохранения ресурса трущихся деталей, долговечной работы двигателя.

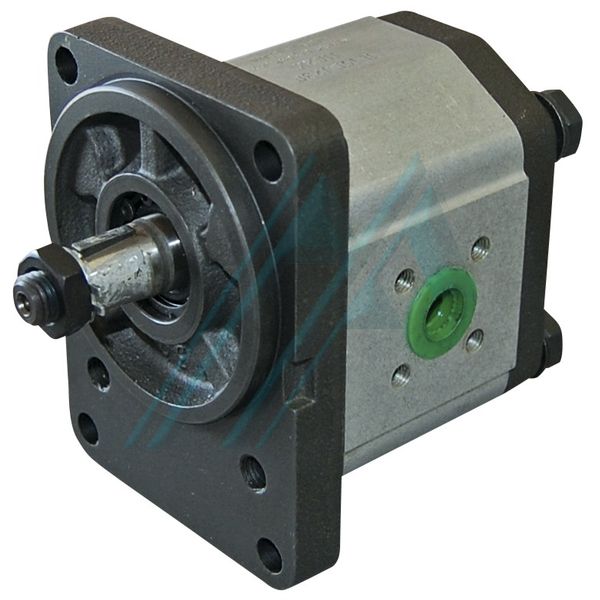

Шестеренчатый насос омывателя заднего стекла

В автомобилях, комплектующихся картером сухого типа, оборудованным дополнительным масляным баком, механизм отвечает за перегон жидкости из одной емкости к другой. Шестеренные насосы для масла используется для прогона масла за счет системы, состоящей из двух элементов. Первая шестеренка стабильно закреплена на валу, вторая именуются ведомой, находится при постоянном контакте с первым элементом. Нагнетание жидкости происходит за счет конструкции зубьев, они выполняют роль лопастей, захватывают масло.

Шестеренчатые механизмы подразделяются на два основных вида. Конструкция, имеющая внутреннее зацепление применяется при системах, где необходима компактность, надежность и высокая производительность. Разновидность насосов зацеплением наружного типа обладают более простой конструкцией, повышенной мощностью, однако имеют большие габариты.

Промышленный насос

Кроме автомобильной промышленности, шестеренчатые установки имеют крупную область применения. Существуют различные категории, различающиеся по уровню давления, от низкой до высокой системы оценки. Системы низкого давления рассчитаны на мощность до 5 бар, используются для перекачки изделий густого состава, средние – рассчитаны до 30 бар, применяются в гидравлических системах станков. Насосы высокого давления обладают производительностью до 70 бар, применяются некоторыми типами промышленного оборудования.

Принцип работы

Основной принцип нагнетания масла происходит образованием вакуума, за счёт движения шестеренок. Конструкциями применяется две шестеренки, одна из которых имеет приводной вал, соединяется ведомой шестерней. Вращение элементов происходит в разные стороны, поэтому местом сцепления производится всасывание и нагнетание жидкости. При процессе происходит забор состава в полость, после этого переход к области нагнетания и трубопровод. Шестеренный насос исключает обратную течь жидкостей, по причине плотного расположения зубьев между собой и корпусом.

Принцип работы внутреннего шестеренчатого насоса состоит по тому же принципу, но имеет некоторые отличия. Привод вращает ведущую шестеренку, внешнее соединение, соприкасаемое корпусом. Процесс всасывания выполняется созданным вакуумом, для предотвращения текучки масла в обратную сторону установлен серповидный уплотнитель, который играет роль клапана. Работа шестеренчатого насоса регулируется параметрами оборотов вала, максимальное давление может быть выставлено клапаном.

Технические характеристики

Принцип работы состоит из работы множества элементов, которые имеют различные характеристики. Для более полного понятия работы шестеренного насоса, важно изучить конструкцию, основные составляющие:

Рабочий объем измеряется кубическими сантиметрами, показатель основывается на объеме жидкости, выдаваемой за полный оборот вала.
Вытеснение измеряется в литрах за минуту, этот параметр также именуется производительностью механизмов.
Параметр установки корпуса принимающей станции относительно подающей жидкости именуется вакуумметрической высотой. Следует внимательно изучить параметр, т.к. при рекомендуемой высоте не более двух метров, шестеренчатый механизм не будет выдавать требуемого давления при превышении данного параметра. Обуславливается воздействием атмосферного давления во всасывающей камере и окружающей среде, а также мощностью электропривода.
Объемный КПД отвечает за параметр коэффициента подачи. Допустимые утечки из зазоров, соединений насоса, которые могут присутствовать из-за изношенных уплотнителей внутри корпуса. Шестеренчатый насос рекомендуется устанавливать, как можно ближе к емкости, чтобы избежать потери энергии на всасывание. Давление на входе может быть понижено по причинам слишком длинного соединения.
КПД гидромеханического типа указывает на потери вследствие трения масел о корпус насоса, последующие соединения.

Конструкция шестеренчатого насоса

Существуют основные параметры, такие как крутящий момент, номинальная мощность. Насос подбирается при соответствии поставленным задачам, мощность должна быть установлена с небольшим запасом, во избежание перегревов, поломки трущихся частей.

Классификация

Шестеренчатые насосы различных категорий распространены в химической, пищевой, строительной промышленностях.

Основным назначением является перекачка смазочных материалов или охлаждающей жидкости.

Зубчатый насос может подразделяться на виды конструкций, имеются шестерни внешним и внутренним зацеплением. Каждая из систем имеет отличительные стороны, достоинства и недостатки.

Шестеренные насосы с внешним зацеплением

Конструкция агрегата внешнего типа сцепления шестерен подразумевает постоянное соприкосновение деталей. Шестерни на корпусе вала могут быть расположены разным соотношением, имеются три основных типа:

шевронная шестерня;
цилиндрическая форма с косыми зубьями;
прямая цилиндрическая форма зубьев.

Шевронные типы шестерен выдает более гладкий, плавный поток состава на выходе, как и косозубые разновидности. Поэтому большинство выбирает именно такой тип зубьев при покупке, прямая цилиндрическая форма считается устаревшей. Скорость вращения вала у шестеренчатых механизмов малой производительности варьируется от 1700 до 3500 об/мин. Для более производительных, крупногабаритных модификаций допускается скорость около 700 об/мин.

Шестеренный насос с внешним зацеплением

Конструкция, не имеющая внутри зазоров между корпусом и шестернями, позволяет производить модели повышенной мощности. Этот параметр дает возможность широко использовать насосы при различных гидравлических конструкциях. Материалы при изготовлении подбираются в соответствии с коррозийными параметрами деталей. Наиболее часто встречаются конструкции из чугуна с нержавеющими внутренними элементами.

Достоинства и недостатки насосов с внешним зацеплением

Любая система имеет положительные, отрицательные стороны. Для шестеренчатых внешнего зацепления можно выделить следующие преимущества:

высокое выходное давление;
работа с жидкостями высокой вязкости;
перегрузки исключены, за это отвечают подшипники, установленные с двух сторон на каждом валу;
различные материалы исполнения позволяют использовать установку со всеми составами;
относительно бесшумная работа, возможное сопряжение с дозирующими контроллерами.

Недостатками можно выделить, что не допускается работа без определенной нагрузки, необходимо исключить попадание твердых субстанций во избежание заклинивания и излома привода. Также данные конструкции не применяются к составам низкой вязкости.

Насосы с внутренним зацеплением шестерен

Отличительной чертой шестеренчатых конструкций внутреннего зацепления является работа с материалами различной вязкости. Применяется при нагнетании как легко текущих материалов, так и тягучих жидкостей. Диапазон вязкости варьируется от 1 до 100000 сПз, что делает устройство универсальным. Температурные показатели могут достигать до 400 градусов, что позволяет использовать насосы при горячем или химическом производстве.

Составляющая часть изделия отличается наличием уплотнителя вала, встроенным предохранительным клапаном. Принцип действия состоит в передаче движения по шестерне, передаваемого на вал привода. Между шестернями возможно регулировать зазор, что помогает подбору необходимого режима работы, избегания перегрузок.

Насос с внутренним зацеплением

Основной принцип работы:

Через подающую трубку происходит поступление жидкости к полости между шестерней и ротором.
Прогон происходит между зубьями шестерней, вставка в виде полукруга обеспечивает защиту от перелива.
Проточная часть гидравлического механизма всегда заполнена жидкостью в процессе работы. Вытесняется жидкость путем полностью стыкованных зубьев ротора, которые уплотнены вставками.

Положительные стороны внутренней сцепки

Конструкция внутреннего зацепа зубьев имеет ряд преимуществ, по сравнению с внешним типом устройства с высокой производительностью. Основные из них:

одно уплотнение вала, два подвижных элемента имеют преимущество при сервисном обслуживании;
перекачка туго вязких материалов;
отсутствие пульсаций при работе;
предоставление выбора зазора между зубьями, что позволяет работать материалами разной плотности.

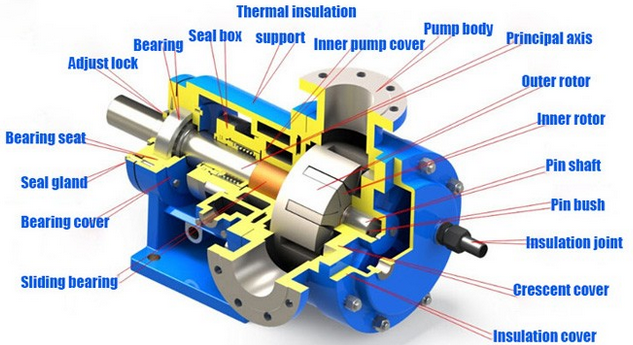

Принцип работы насоса с внутренним зацеплением для вязких жидкостей

Недостатками можно отметить низкую производительность шестеренного насоса, повышенную чувствительность к твердым составам. Нахождение подшипника в погружаемой среде может отрицательно сказываться на антикоррозийных свойствах материала.

Типы уплотнения вала насоса

Имеются различные уплотнения вала шестеренчатого механизма, каждое из них применяется в соответствии с конструкцией, типом прогоняемой жидкости.

Встречаются следующие типы уплотнений:

сальниковое или манжетное уплотнение, изготавливается из маслостойких разновидностей резины;
уплотнение торцевого типа, газовая разновидность.

Газодинамические и магнитные муфты применяются в бесконтактной среде, что повышает прочность, надежность соединения.

Шестеренный насос,принцип работы, схема,устройство

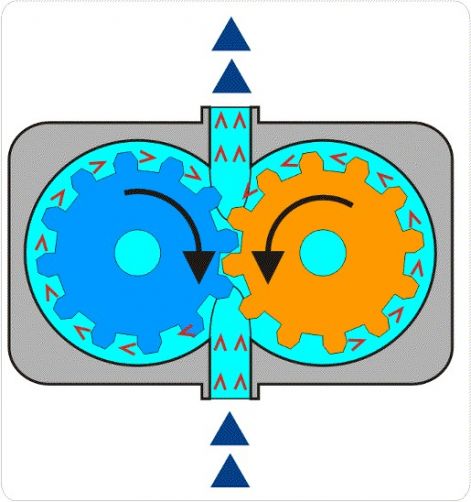

Устройство, принцип работы шестеренного насоса с внешним зубчатым зацеплением

Схематическое изображение шестеренного насоса с внешним зубчатым зацеплением показано на рис.1

В расточках корпуса 1 размещены ведущая шестерня 2, приводимая во вращение валом 3, и ведомая шестерня 4, находящаяся в зацеплении с ведущей шестерней и вращающаяся по отношению к ней в противоположном направлении. Межзубные впадины и зубья шестерен образует рабочие камеры, объём которых увеличивается при выходе зубьев из зацепления и уменьшается при входе в зацепление. Жидкость из всасывающей магистрали заполняет межзубные впадины и переносится обеими шестернями в зону входа зубьев в зацепление, где она выдавливается ими в нагнетательную магистраль. Рабочие камеры с обоих торцов шестерен закрыты крышками или специальными пластинами, причем толщина шестерен выполняется несколько меньшей расстояния между крышками или пластинами, так что между шестернями и ними образуется очень малый осевой зазор. В радиальном направлении, между расточками в корпусе и наружной поверхностью шестерен также оставляется малый зазор, что позволяет добиться приемлемой герметичности рабочих камер.

Так как зубья шестерен входят в полное зацепление раньше, чем из впадин будет полностью выдавлена жидкость (т.е. часть ее оказывается как бы запертой в малом объёме), то возникает так называемая компрессия жидкости, сопровождаемая резким подъёмом давления. Чтобы избежать компрессии, на поверхности крышек или пластин выполняются разгрузочные канавки.

Очевидно, чем больше величина осевых и радиальных зазоров в конструкции насоса, тем больше количество жидкости сможет перетекать из зоны нагнетания в зону всасывания внутри насоса, но тем меньше будет трение между подвижными поверхностями, которое нужно преодолевать при вращении шестерен.

Величина внутренних утечек жидкости представляет собой объёмные потери, а величина трения — определяет механические потери. Чем выше давление, которое должен развить насос, тем меньше должны быть зазоры между основными деталями, так как объёмные потери возрастают, с ростом зазоров, однако чем меньше зазоры, тем больше становятся усилия трения, поэтому конструкция насоса определяется условиями работы на которые он рассчитан.

Область применения шестеренных насосов

Для работы при давлении от 2,5 до 8,0 мПа используются насосы без компенсации зазоров, а для работы при давлениях от 10 до 25 мПа – насос с компенсацией осевых зазоров. Существуют насосы, у которых выполнена не только компенсация осевых, но и радиальных зазоров, однако, они встречаются реже.

Шестеренные насосы с внешним зацеплением могут иметь как малые рабочие объёмы – от 1 до 4 см³, так и сравнительно большие – до 250…400 см

3, число оборотов приводного вала – от 750…900 до 2500…3000 об/мин.

Шестеренные насосы широко используются в металлорежущих станках.Недостатком шестеренных насосов является невозможность регулировки подачи, повышенный уровень шума в работе, обусловленный сравнительно большой пульсацией подачи, а также ограниченность ресурса насосов с подшипниками качения с ростом рабочих давлений. Насосы с подшипниками скольжения не обеспечивают надежной работы при высоких давлениях на жидкостях с малой вязкостью.

А на master-plus.com.ua можно заказать любые оринальные запчасти для стиральной машины в Украине. Очень низкие цены!

Устройство, принцип работы шестеренного насоса с внутренним зубчатым зацеплением

Разновидностью шестеренных насосов являются насосы с внутренним зацеплением, схематическое изображение которых показано на рис.2. Эти насосы отличаются компактностью конструкции, меньшей пульсацией подачи и существенно меньшим, чем у насосов с внешним зацеплением, уровнем шума. Это обусловлено большим углом зоны зацепления зубьев и меньшей скоростью изменения объёма рабочих камер.

Внутренняя шестерня 1 является ведущей и увлекает при вращении внешнюю шестерню 2, которая вращается в расточке корпуса в том же направлении, наподобие подшипника скольжения. При выходе зубьев из зацепления объём V рабочих камер увеличивается, а при входе в зацепление уменьшается. Заполнение межзубных камер при всасывании и вытеснение жидкости из них при нагнетании осуществляется через радиальные сверления, выполненные в межзубных впадинах внешней шестерни, либо через серповидные окна, выполненные в боковых крышках (рис.2а и рис.2б соответственно). Замыкание рабочих камер осуществляется так же, как и у насосов с внешним зацеплением, в осевом направлении, а в радиальном направлении – путем контакта зубьев внутренней шестерни с зубьями внешней шестерни во всех зонах (см. рис.2а). При этом внутренняя шестерня имеет на один зуб меньше чем внешняя, либо с помощью серповидного элемента 3 (см. рис.2б), контактирующего одновременно с вершинами зубьев внутренней и внешней шестерен и разделяющего между собой зоны всасывания и нагнетания.

Насосы без серповидного элемента имеют рабочий объём до 100 см³ и рассчитаны на работу при давлениях до 7…10 мПа. Так как осуществить надежное разделение полостей, находящихся под давлением, от полостей всасывания, с малым зазором между поверхностями зубьев внутренней и внешней шестерен технологически затруднительно, и трудно сохранить его без увеличения в процессе эксплуатации.
