Шрус расшифровка: устройство, принцип работы, виды, расшифровка

Содержание

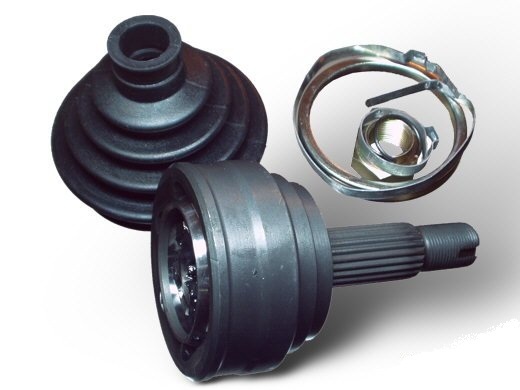

Что такое ШРУС (Граната) в автомобиле, где находится, фото, цены



Что такое ШРУС (Граната) в автомобиле, где находится, фото



Теоретическая часть водительских курсов включает в себя устройство машины и ее составных частей. Среди прочего, инструктор рассказывает слушателям, что такое ШРУС (Граната) в автомобиле, где находится, показывает фото, для чего нужен и почему за его состоянием надо следить, ведь цена на новый ШРУС (Граната) иногда "кусается".



Чтобы машина двигалась, необходимо передать вращательный момент от мотора на колеса. Для автомобилей с задним приводом все просто, так как колеса вращаются всегда в одной плоскости. В моделях с передним приводом колеса должны не только катиться прямо, но и поворачиваться влево-вправо, чтобы машиной можно было управлять. Для обеспечения такого сложного вращения, был придуман шарнир равных угловых скоростей или ШРУС (Граната).



ШРУС (Граната) расшифровка аббревиатуры



ШРУС (Граната) расшифровка аббревиатуры - шарнир равных угловых скоростей. Другими словами, такой шарнир передает крутящий момент от раздаточной коробки на колеса одинаковый вне зависимости, какой угол поворота у колеса.



Что такое ШРУС (Граната) мы рассказали, но есть несоклько видов ШРУС (Граната)-ов, например, внутренний и наружный,  ниже представленно фото приводного вала, на одном конце внутренний ШРУС (Граната), он крепится со стороны коробки передач, то есть внутри авто. С другой стороны приводного вала наружный ШРУС (Граната), он крепится со стороны колеса.

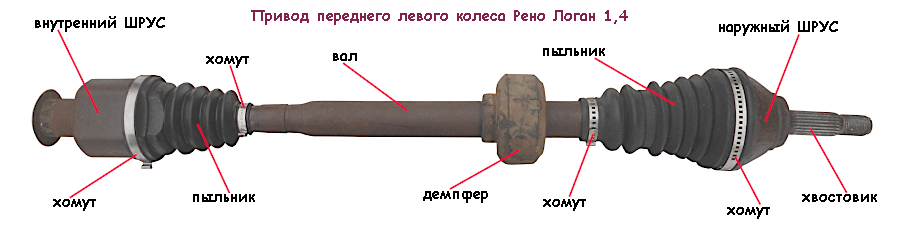

Где находится ШРУС (Граната) в машине



Водители - новечки рано или поздно сталкиваются в вопросом "Где находится ШРУС (Граната) в машине?", такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.



Как устроен ШРУС (Граната)



Чтобы понять, как устроен ШРУС (Граната) и как работает

, надо представить шарнирное соединение. Самая распространенная конструкция представляет собой шариковый подшипник, состоящий из:

  • Корпуса;
  • Сепаратора;
  • Обоймы;
  • Шариков.

Только в отличие от простого подшипника, обойма здесь не плоская, а объемная. Шарики в ней перемещаются не только по окружности, но и в поперечной плоскости.





Как работает ШРУС (Граната) видео анимация



Ниже представлена видео анимация как работает ШРУС (Граната). И еще вы можете получить хорошую скидку на любой ШРУС (Граната) в мазаине ДаромЗап каталог ШРУС (Граната)ОВ тут!





Правила безопасной эксплуатации ШРУС (Граната)



Шарнир передних колес работает в сложных условиях – с дороги летит грязь, вода и реагенты. Корпус подшипника закрыт гофрированной муфтой из резины (пыльником). Если пыльник будет поврежден, в сочленение попадет грязь и начнет разрушать обойму, шарики, в итоге колесо заклинит. Если это произойдет на скорости, вопрос что такое ШРУС (Граната) в автомобиле и сколько стоит

, будет неактуальным, кузов пойдет под списание. Поэтому при появлении на гофре мелких разрывов или следов смазки, немедленно надо обращаться на сервис.



Шарниры равных угловых скоростей — Энциклопедия журнала "За рулем"

Схема ШРУСа:
ω1, ω2 — угловые скорости валов 1 и 2 соответственно;
α, β — угол шарнира;
О — точка контакта рычагов валов 1 и 2;
r1, r2 — радиусы вращения рычагов вала 1 и вала 2 соответственно;
OO' — биссектриса угла ϕ

Передние ведущие колеса полноприводных и переднеприводных автомобилей являются также и управляемыми, т. е. должны поворачиваться, что требует использования между колесом и полуосью шарнирного соединения. Карданные шарниры неравных угловых скоростей передают вращение циклически и работают при небольших значениях углов между валами, что делает в этом случае их применение проблематичным. В этих условиях нашли применение синхронные шаровые сочленения, называемые шарнирами равных угловых скоростей (ШРУС).
В переднеприводном автомобиле обычно используются два внутренних таких шарнира (связаны с коробкой передач) и два внешних (крепятся к колесам). Устройство этих шарниров можно представить так: в каждом шарнире имеются две главные детали — корпус и обойма, одна в другой. В этих деталях выполнены канавки с шариками, которые, по сути дела, жестко соединяют обе сферические детали, через них и передается вращение от двигателя к колесу. В то же время, двигаясь в канавках, шарики позволяют одной сферической детали поворачиваться относительно другой и при этом осуществлять поворот колеса. При всем многообразии конструктивных решений, в шарнирах равных угловых скоростей должен выдерживаться единый принцип:

точки контакта, через которые передаются окружные силы, должны находиться в плоскости, проходящей через биссектрису угла между валами (в биссекторной плоскости).

Cдвоенный карданный шарнир

Это условие можно обеспечить различными способами. Простейшее решение — объединить два обычных карданных шарнира неравных угловых скоростей так, чтобы ведомая вилка одного служила ведущей вилкой другого. Такая конструкция получила название

сдвоенного карданного шарнира.
Первые конструкции сдвоенных шарниров в 20-х гг. прошлого века были довольно громоздки, не оставляли в ступице переднего колеса места для тормозного механизма, который приходилось перемещать к картеру главной передачи. Однако со временем сдвоенные карданные шарниры совершенствовались, становились более компактными и продержались на легковых автомобилях до 60-х гг. Для сдвоенных шарниров на игольчатых подшипниках характерен усиленный износ этих подшипников и шипов крестовины, так как благодаря преимущественно прямолинейному движению автомобиля иглы подшипников не перекатываются, вследствие чего поверхности деталей, с которыми они соприкасаются, подвержены бринеллированию, а сами иглы иногда сплющиваются.

Кулачковые карданные шарниры

Карданный шарнир «Тракта»

Кулачковые карданные шарниры:
а — шарнир «Тракта»,
б — дисковый

В 1925 г. на переднеприводных автомобилях появляется шарнир «Тракта» (позиция "а" на рисунке), состоящий из четырех штампованных деталей: двух втулок и двух фасонных кулаков, трущиеся поверхности которых подвергаются шлифованию. Если разделить по оси симметрии кулачковый карданный шарнир, то каждая часть будет представлять собой карданный шарнир неравных угловых скоростей с фиксированными осями качания (так же, как у сдвоенного карданного шарнира). В нашей стране был разработан

кулачково-дисковый шарнир, который применяется на полноприводных грузовиках КрАЗ, Урал, КамАЗ.
Шарнир (позиция "б" на рисунке) состоит из пяти простых по конфигурации деталей: двух вилок, двух кулаков и диска.
Кулачковые шарниры благодаря наличию развитых поверхностей взаимодействующих деталей способны передавать значительный по величине крутящий момент при обеспечении угла между валами до 45°. Но трение скольжения между контактирующими поверхностями приводит к тому, что этот шарнир имеет самый низкий КПД из всех шарниров равных угловых скоростей. Следствием этого является значительный нагрев и задиры на деталях шарнира.

карданный шарнир «Вейс»

Шарнир с делительными канавками типа «Вейс»:
1, 5 — валы;
2, 4 — кулаки;

3 — шарики;
6 — центрирующий шарик;
7, 8 — фиксирующие штифты

Недостатки сдвоенных шарниров и шарниров кулачкового типа были толчком к поиску новых решений, и в 1923 г. немецкий изобретатель Карл Вейс запатентовал шариковый карданный шарнир с делительными канавками (типа «Вейс»).
Особенностью этого шарнира является то, что при движении автомобиля вперед движение передается одной парой шариков, а задним ходом — другой парой. Передача усилий только двумя шариками при точечном контакте приводит к большим контактным напряжениям. Поэтому он обычно устанавливается на автомобили с нагрузкой на ось, не превышающей 30 кН. В годы Второй мировой войны подобные шарниры производства фирмы «Бендикс» устанавливались на такие автомобили, как Виллис, Студебекер, Додж. В отечественной практике они применяются на автомобилях УАЗ, ГАЗ-66.
Сочленения типа «Вейс» технологичны и дешевы в производстве, позволяют получать угол между валами до 32°. Но срок службы из-за высоких контактных напряжений обычно не превышает 30 тыс. км.

Карданный шарнир «Рцеппа»

Карданный шарнир «Рцеппа»

:
1 - биссекторная плоскость
2 - делительный рычажок

В 1927 г. появился шариковый шарнир с делительным рычажком (шарнир "Рцеппа"). Шарнир технологически сложен, но он более компактен, нежели шарнир с делительными канавками, и может работать при углах между валами до 40°. Так как усилие в этом шарнире передается всеми шестью шариками, он обеспечивает передачу большого крутящего момента при малых размерах. Долговечность его достигает 100–200 тыс. км.

Карданный шарнир «Бирфильд»

Шестишариковый шарнир с делительными канавками

Дальнейшей эволюцией этого подхода является шестишариковый шарнир типа «Бирфильд» с делительными канавками. Такой шарнир может работать при угле между валами до 45°. Шарниры этого типа имеют высокую долговечность. Основной причиной преждевременного разрушения шарнира является повреждение эластичного защитного чехла. По этой причине автомобили высокой проходимости часто имеют уплотнение в виде стального колпака. Однако это приводит к увеличению габаритов шарнира и ограничивает угол между валами до 40°. Данный тип шарниров широко применяется в карданной передаче передних управляемых и ведущих колес современных автомобилей. Он устанавливается на наружном конце карданного вала; при этом на внутреннем конце необходимо устанавливать шарнир равных угловых скоростей, способный компенсировать изменение длины карданного вала при деформации упругого элемента подвески. Такие функции совмещает в себе универсальный шестишариковый карданный шарнир (тип GKN).

Карданный шарнир тип GKN

Универсальный шестишариковый карданный шарнир GKN:
1 — стопорное кольцо корпуса внутреннего шарнира;
2 — защитное кольцо внутреннего шарнира;
3 — корпус внутреннего шарнира;
4 — упор вала;
5 — стопорное кольцо;
6 — обойма;
7 — шарик;
8 — упорное кольцо;
9 — сепаратор;
10 — наружный хомут;
11 — фиксатор внутреннего шарнира;
12 — защитный чехол;
13 — внутренний хомут;
14 — вал привода колеса;
15 — защитное кольцо наружного шарнира;
16 — корпус наружного шарнира

Осевое перемещение обеспечивается перемещением шариков по продольным канавкам корпуса, при этом, требуемая величина перемещения определяет длину рабочей поверхности, что влияет на размеры шарнира.

Максимальный допустимый угол наклона вала в данной конструкции ограничивается 20°. При осевых перемещениях шарики не перекатываются, а скользят, что снижает КПД шарнира.

Карданный шарнир Loebro

Карданный шарнир Loebro:
1- Канавки с углом проточки 15-16°

Шарнир Loebro отличается от GKN тем, что канавки в чашке и кулаке нарезаны под углом 15-16° к образующей цилиндра, а геометрия сепаратора правильная – без конусов и с параллельными наружной и внутренней сторонами. Он меньших размеров, чем другие шестишариковые шарниры, кроме того, сепаратор его менее нагружен, поскольку не выполняет функции смещения шариков кулаков.

что это, устройство, виды и признаки неисправностей

Сама идея шарнира равных угловых скоростей (ШРУС) известна очень давно. Но особой необходимости применять их в автомобиле не было, а сложность шарниров означала высокую цену. Изменить ситуацию смог лишь массовый перевод серийных автомобилей широкого применения на передний привод.

Содержание статьи:

Преимущества подобной компоновки легко окупали любые мыслимые затраты на внедрение ШРУС в автопромышленности в серьёзных масштабах, а это практически весь существующий рынок легковых автомобилей, кроссоверов и даже лёгких грузовиков.

Зачем в машине нужен ШРУС

Передний привод и поперечное расположение двигателя совершили революцию в автомобилестроении. Можно долго спорить о преимуществах и недостатках различных схем привода для водителей и дорог, но с точки зрения производителей такое сочетание стало безусловным благом:

  • компоновка машины обрела дополнительную свободу для конструктора за счёт чёткой локализации силового агрегата и трансмиссии;
  • моноблок из двигателя, коробки передач и ведущего редуктора с дифференциалом максимально компактен, обладает хорошей жёсткостью и минимальной массой;
  • снимается много проблем, связанных с вибронагруженностью трансмиссии;
  • у кузова можно сделать ровный пол, без тоннеля под карданный вал к заднему мосту;
  • отсутствие редуктора ведущего заднего моста и полуосей позволяет более плотно упаковать подвеску, обеспечив объёмный и глубокий отсек под багаж;
  • пространство для задних пассажиров увеличилось;
  • топливные баки стали наращивать объём без ущерба для багажника;
  • высвободилось дополнительное место под запасное колесо, а при его отсутствии отсек можно было использовать как добавочный багажный органайзер;
  • кажущаяся устойчивость переднеприводной машины на дороге обеспечила прекрасный рекламный эффект, навсегда замаскировавший истинные причины появления массового переднего привода.

При таком количестве влияющих факторов решение проблемы передачи крутящего момента на управляемые колёса стало делом техники. Начали появляться поначалу не очень совершенные, а затем и современные шарнирные валы переднего привода.

Качество поднималось, а цена снижалась, в результате сейчас аналогичные конструкции используются и в заднем приводе, что позволяет значительно усовершенствовать заднюю подвеску.

Устройство шарнира равных угловых скоростей

Положение силового агрегата относительно кузова практически неизменно. Небольшие отклонения за счёт упругости подушек можно в счёт не принимать, а вот ответная часть — ступица ведущего, да ещё при этом и управляемого колеса, испытывает целый ряд перемещений.

Читайте также: Что такое вискомуфта, принцип работы, устройство и проверка

Приводной вал состоит из металлического стержня, сплошного или полого внутри, заканчивающегося шлицевыми соединениями, на которые надеты два шарнира. Каждый из них должен обладать качеством равномерной передачи вращения в расчётном диапазоне углов изгиба вала в целом.

Это и отражено в названии, угловая скорость не должна меняться даже в пределах одного оборота, иначе возникнут колебания момента и вибрации. Оба ШРУС неодинаковы, каждый разработан под специфические функции.

Внутренний

Внутренним считается тот, что расположен со стороны выхода трансмиссии, обычно это коробка передач, внутри которой размещён дифференциал. Внутренний ШРУС своим выступающим шлицованным валом вставляется в одну из полуосевых шестерён дифференциала. Здесь же расположена проточка, по которой работает уплотняющий сальник, герметизирующий масляный картер коробки.

Устроен этот шарнир может быть различными способами, поскольку требования по максимальному углу отклонения вала привода по отношению к оси дифференциала небольшие (обычно это несколько градусов).

За счёт длины привода большой ход колеса вызывает небольшое угловое отклонение вала, хотя на некоторых машинах, например, если коробка обладает значительными размерами или рядом расположен угловой редуктор отбора мощности на задний мост, ставится удлинительный вал, а привод укорачивается. Тогда требования к углам работы внутренних ШРУС ужесточаются.

По теме: Что такое дифференциал (принцип работы, устройство и виды блокировок)

Отличительной особенностью внутреннего шарнира стала возможность за счёт его внутренних перемещений компенсировать изменение длины всего привода. Поскольку он являет собой гипотенузу треугольника, одним из катетов которого будет ход подвески, то при изменении этого хода длину вала также надо менять.

Это учитывается в конструкции внутреннего ШРУС. Реально на автомобилях можно встретить шариковый или трипоидный шарнир.

Наружный

От наружного изменение длины не требуется, зато его диапазон углов работы значительно шире. Это связано с обеспечением максимального угла поворота колеса, определяющего манёвренность автомобиля в стеснённых условиях.

Современные шарниры настолько совершенны, что переднеприводные машины уже практически превзошли показатели старых заднеприводных автомобилей, где шарниров не было вовсе, а угол поворота ограничивался компоновкой колёсных арок.

Именно по этой причине трипоид здесь никогда не применяется. На больших углах он не является ШРУС, создавая непреодолимые вибрации. Почти везде установлены шестишариковые шарниры, лишь на некоторых тяжёлых вездеходах ставятся кулачковые или карданные ШРУС.

Виды и виды конструкций

Вполне возможно создать универсальный шарнир, который перекроет все потребности. Но вопрос цены и прочности иногда заставляет применять компромиссные решения, которые с точки зрения чистой техники несовершенны.

Кулачковые

Такие шарниры состоят из двух фигурных вилок, входящих одна в другую, между которыми расположены вкладыши и диск, передающие вращение без рывков под значительными углами.

При всей примитивности шарнира выполняется он достаточно точно, способен передавать значительные моменты при компактности конструкции, прочен и надёжен. Но потери в нём высоки, что превращается в проблему на высоких скоростях. Поэтому используются кулачковые ШРУС только на тяжёлой тихоходной технике.

Трипоидные

Имеют трёхшиповую конструкцию, а на каждый шип надет игольчатый подшипник со сферической наружной обоймой. Эти обоймы скользят по направляющим канавкам, выполненным изнутри наружного корпуса ШРУС.

Очень прочны, долговечны, терпимы к качеству смазки, но плохо работают при больших отклонениях вала, вызывая вибрации. Поэтому используются обычно на легковых машинах с небольшими ходами подвесок в качестве внутренних ШРУС.

Шариковые

Наиболее распространённые и совершенные конструкции. Шестишариковый ШРУС можно встретить практически на каждом автомобиле, имеющем передний привод, в качестве наружного шарнира.

Шарнир состоит из:

  • корпуса, играющего роль наружной обоймы, в которое нарезаны направляющие для связывающих шарнир стальных шариков;
  • внутренней обоймы, также обладающей пазами под шарики;
  • сепаратора, ограничивающего лишнюю подвижность шариков;
  • чехла-пыльника, играющего большую роль в сохранении смазки, чистоте и долговечности всего устройства.

Шарнир прекрасно работает на любых скоростях, имеет высокий КПД и достаточно долговечен. Из недостатков только высокая цена, обусловленная качественными материалами и точностью изготовления.

Карданные

ШРУС на основе карданного шарнира может считаться таковым только если в нём применены две крестовины, развёрнутые относительно друг друга на прямой угол. Тогда неравномерность вращения одной компенсируется работающей в паре.

Конструкция громоздкая, тем не менее часто применялась из-за своей прочности, неприхотливости и ремонтопригодности. В основном на внедорожниках.

Возможные неисправности шарнира

Почти всегда проблемы со ШРУС связаны с нарушением условий смазки. Заложена она туда на весь срок службы, но только при условии сохранения герметичности чехла, а именно он и является слабым местом шарнира.

Пыльник открыт всем дорожным неприятностям, может быть повреждён или просто дать трещину из-за состарившегося материала. Моментально в шарнир попадёт пыль, вода, смазка превратится в ржавую грязь, а точно выполненные шарики и канавки потеряют свою идеальную форму. Ремонту такой шарнир уже не подлежит.

Возможны и поломки из-за перегруза. Шарниры очень не любят резких ускорений при максимальных углах работы. Особенно если ШРУС уже поработал и приработался под определённые условия. Получив такую экстремальную нагрузку, он начнёт подклинивать, скорее всего лопнет стальной закалённый сепаратор, шарики обретут свободу и ШРУС разрушится.

Естественный износ тоже наступает, но очень нескоро. Если следить за состоянием чехлов и сохранностью смазки, а ещё лучше иногда её менять вместе с пыльником, промывая узел, то ресурс тут будет сравним с двигателем или коробкой передач.

Что будет, если не менять неисправный ШРУС

При работе изношенный или повреждённый шарнир будет издавать характерный хруст, переходящий в звонкие стуки при разгоне в повороте или прохождении его на высокой скорости с креном автомобиля.

Это означает, что шарики подклинивают и испытывают пиковые разрушающие нагрузки. Закончится это поломкой и отказом передавать момент на колесо, как говорят, привод срезан.

Момент очень опасный, поскольку произойти это может в повороте, где тяга критически важна, да и оторвавшийся вал привода способен создать большие неприятности, а выскочивший внутренний шарнир лишит коробку герметичности, и она потеряет масло. Без эвакуатора автомобиль передвигаться не сможет.

что это такое, где находится

Необходимость в передаче вращательного движения под углом возникла почти сразу с появлением автомобиля. Соответствующие наработки в механике уже существовали, осталось их адаптировать для автомобильных нужд. На этом пути возникло немало сложностей, не все проблемы решены и до настоящего времени. Наилучшим решением сейчас выглядит шарнир равных угловых скоростей. Что такое ШРУС в автомобиле, где конкретно они применяются, в чём их достоинства и недостатки следует знать любому владельцу машины.

История появления ШРУС

Первое предложение использовать карданный шарнир для передачи вращения между валами исходило от английского учёного Гука ещё в конце 17 века. А сам карданный подвес относится вообще к временам древней Греции. Но, несмотря на то, что такой типа шарнира применяется до сих пор в автотехнике, недостатки его никуда не делись. Самым главным из них является теоретическая неравномерность передачи вращения при появлении заметных углов между валами. За время одного оборота ведомый вал ускоряется и замедляется, создаётся неустранимая вибрация. И чем больше угол, тем сильнее это выражено.

На самом деле, для подобных соединений вращающихся валов какой-либо особенный металлический шарнир вообще не нужен. Часто применяются всевозможные гибкие цилиндрические пружины или резиновые эластичные муфты. Вплоть до отрезков резиновых шлангов. Но тут вступают в дело ограничения по мощности и долговечности, не говоря уже о коэффициенте полезного действия. Тем не менее, эластичные муфты продолжают применяться и работать на самых современных автомобилях. Но там, где речь не идёт о значительных углах. Например, всем известная BMW X5 располагает этим архаизмом в карданном приводе переднего моста. Создаётся впечатление, что конструкторы в стремлении к экономии позабыли, что такое ШРУС в машине.

Возвращаясь к карданному шарниру Гука, можно заметить его наличие в большинстве задне- и полноприводных автомобилей. Понятие карданного вала знакомо всем, это полая металлическая труба, с обоих концов которой смонтированы крестовины карданных шарниров. Вал соединяет между собой узлы трансмиссии, оси вращения которых размещены в разных плоскостях и под различными углами.

Если речь идёт о небольшом угле поворота момента в зоне шарнира, то его недостатки не принимаются во внимание. Настоящие проблемы с шарнирами начались с появлением автомобилей, имеющих привод на управляемые колёса, это необходимо на полном и переднем приводе. При повороте угол становится значительным, колебания момента растут, детали вибрируют и выходят из строя.

Можно достаточно просто выйти из положения лобовым решением, использовать в едином блоке два карданных сочленения. Неравномерности вращения одного из них в точности компенсируются вторым, работающим с поворотом на 90 градусов. Это теоретически образует первый в истории шарнир равных угловых скоростей, но при практической реализации имеет просто неприличные габариты и сложность.

Появление реально работающей конструкции связано с массовым освоением типичных переднеприводных бюджетных автомобилей. Был запатентован шарнир, где две вилки соединялись между собой скользящими по пазам четырьмя шариками. Такой шарнир уже был реальным ШРУС, то есть передавал вращение без паразитных колебаний угловой скорости.

Места применения ШРУС в современных автомобилях

Основным местом, где находится ШРУС в автомобиле, являются приводы передних управляемых колёс. Именно здесь проявляются достоинства самых современных шарниров:

  • возможность передавать вращение без отклонений скорости в зависимости от угла поворота валов или их относительной ориентации;
  • высокая надёжность шарниров, работающих в герметичных чехлах, заполненных специальной смазкой и изготовленных по самым совершенным технологиям;
  • относительная компактность при передаче значительных крутящих моментов.

Всё это достигнуто в результате использования самых актуальных шестишариковых механизмов.

Устройство шарниров

По месту использования принято разделять шарниры на внешние и внутренние. Первые ставятся на привод со стороны колеса, вторые — от редуктора моста или объединённого узла коробки передач с дифференциалом.

В качестве внутреннего ШРУС есть варианты использования шестишариковой конструкции с возможностью осевого смещения валов, или трёхшипового шарнира с игольчатыми подшипниками и сферической наружной обоймой. Последний вариант иногда называется трипоидом и нормально работает при малых углах наклона оси привода. Строго говоря, это не ШРУС, поскольку передавать момент под углом без вибраций он не в состоянии. Но применяется трипоид часто, обладая некоторыми преимуществами:

  • не требует особой точности при изготовлении;
  • по сравнению с карданным сочленением производит меньше вибраций;
  • не очень требователен к качеству смазки;
  • чрезвычайно вынослив и долговечен, практически не выходит из строя при условии целостности защитного чехла и наличии смазки в шарнире.

А самое главное — он не так требователен к свойствам смазки, и хотя применять там многоцелевые продукты не рекомендуется, но и на не очень качественной специальной смазке для ШРУС  трипоид проработает значительно дольше, чем классический шестишариковый шарнир.

Наружный ШРУС не допускает продольного перемещения между валами, но при этом позволяет передачу момента под значительными углами. Переднеприводные автомобили с такими шарнирами ничуть не уступают по радиусу разворота своим заднеприводным аналогам, где к управляемым колёсам вообще не подходят никакие валы.

Устройство ШРУСа внешне выглядит просто, состоит такой шарнир всего из трёх крупных деталей и шести стальных шариков. Располагаются они между внутренней и внешней обоймами, а удерживаются от нештатного смещения сепаратором. Все эти комплектующие изготовлены из очень качественной легированной и термообработанной стали с высокой точностью. Именно подобные технологии и мешали появлению работоспособных ШРУС в массовом производстве по приемлемой цене. Траектории движения шариков при повороте и под тягой рассчитаны очень точно, что и позволяет шарниру работать бесшумно и не создавать вибраций. Точность в работе создаёт также и все неприятности, связанные с подобными шарнирами.

Требования к условиям эксплуатации

Весь шарнир закрывается изготовленным из термопласта герметичным пыльником. Для исключения проникновения внутрь воды и пыли оба его конца плотно обжаты вокруг валов и корпусов ШРУС специальными металлическими хомутами. При сборке они подвергаются натягу за счёт упругой деформации материала чехлов. Хомуты не должны иметь выступающих элементов, которые при вращении могли бы зацепиться за поднимаемые с дороги предметы, поэтому применение винтовых зажимов на них очень нежелательно, как и использование пластиковых кабельных стяжек, применяемых некоторыми неграмотными ремонтниками. Только специализированные детали.

Внутри чехла находится строго рассчитанное количество специальной смазки для ШРУС. Она содержит присадки, обеспечивающие нормальную работу шариков в канавках под высокими нагрузками. Никакой иной смазкой заменить данный продукт нельзя, ресурс узла резко сократится, вплоть до быстрой поломки. Принцип работы ШРУСа подразумевает наличие как качения, так и проскальзывания.

В процессе работы герметичность чехлов должна регулярно проверяться. Попадание внутрь абразивов и воды приведёт к ускоренному износу, шарнир не спасёт даже последующая промывка с заменой смазки, нормально работать он уже не будет.

Если разрушение чехла вовремя замечено, то шарнир должен быть разобран и продефектован. Наличие люфтов и закусываний при  вращении, трещины в сепараторе и следы выработки в канавках станут симптомами критического износа и причиной выбраковки узла в целом. Детали ШРУС селективно подобраны и замена их по отдельности недопустима. При работе возможен перегрев, разрушение и непредсказуемое поведение автомобиля, что небезопасно.

Признаки неисправности

Шарниры передних приводов при соблюдении герметичности пыльников и качественной смазке, заложенной в нужном количестве, служат до 200 тысяч километров пробега и более. Задних приводов — ещё больше, поскольку там не бывает самого неприятного для шарнира режима – резкого разгона с вывернутыми колёсами.

Именно в таких условиях и начинают проявляться первые признаки неисправности наружных «гранат». Под тягой и при максимальном угле поворота шарнир начинает издавать характерный хруст, переходящий в стук. Поскольку внутреннее колесо движется по меньшему радиусу, то выворачивается оно на больший угол, и это помогает выявить конкретный шарнир, совершая последовательно правые и левые повороты с подачей газа на максимальном повороте руля.

Внутренние шарниры проявляют себя также тем громче, чем больше угол отклонения валов от нуля. Поскольку от положения руля тут ничего не зависит, то поворот следует выполнять на значительной скорости, чтобы кузов достаточно накренился. Внутреннее колесо вывешивается, угол максимален, и из неисправного шарнира раздастся всё тот же хруст. Правый шарнир диагностируется в правом повороте и наоборот.

При замене шарниров следует помнить, что на валах они зафиксированы пружинными разрезными кольцами. Снять внутреннюю обойму со шлицов можно только после утапливания стопорного кольца в канавку вала. Достигается это резким ударом тяжёлого молотка в обойму, не допуская передачу усилия через шарики. Точно так же бесполезно вынимать привод из корпуса КПП или редуктора моста простым рывком за вал. Скорее всего, шарнир разберётся, а шлицевая часть останется в приводной шестерне. Рывок должен быть приложен к корпусу шарнира, а не к валу.

Рассказ о том, что такое ШРУС в автомобиле, был бы неполным без упоминания применения этих шарниров в карданных валах. Там они становятся отличной заменой классическим крестовинам, снижая вибрации и повышая надёжность. Но цена вопроса пока ещё высока, поэтому большинство машин комплектуется устаревающими шарнирами Гука с крестовиной.

Вам также будет интересно почитать:

Признаки неисправности внутреннего шруса. Подробно

Всего несколько десятков лет назад большинство водителей не имели представление о такой детали автомобиля как ШРУС. Что это такое, в настоящее время приходится выяснять владельцам передне- и полноприводных ТС, поскольку при выходе узла из строя его приходится менять. Поломка детали происходит вследствие износа или по вине водителей, увлекающихся экстремальной, неадекватной ездой и недостаточно внимательно относящихся к состоянию своего автомобиля.

Наружная и внутренняя граната (ШРУС): отличия и особенности

Итак, перед тем, как проверить ШРУСы, необходимо отдельно учитывать ряд особенностей. Первое, шарниры могут быть внутренними или наружными. Так вот, они редко выходят из строя одновременно. На деле, чаще ломается наружный ШРУС. Однако никак нельзя исключать, что проблемной не является, например, граната левая внутренняя или же правый внутренний шарнир.

При этом неопытному автолюбителю как внутренние, так и наружные ШРУСы могут показаться одинаковыми. На самом деле, они отличаются в плане конструкции, испытывают разные нагрузки, имеют различные режимы работы, а также сами признаки их неполадок несколько отличны друг от друга. Давайте разбираться.

  • Устройство наружного и внутреннего ШРУСа несколько отличается по причине разных режимов работы этих шарниров. Наружный ШРУС соединяется со ступицей, при этом его основной задачей является необходимость передать крутящий момент под любыми углами поворота или наклона колеса.
  • В свою очередь, для внутреннего шарнира важно компенсировать несоосность трансмиссии и приводного вала, тем самым частично разгружая наружный ШРУС. Параллельно внутренний шарнир обеспечивает полную «цельность» вала при условии большого хода подвески. Другими словами, именно внутренний ШРУС обеспечивает возможность приводному валу становиться немного длиннее или короче при определенных условиях.
  • Если сравнивать шарниры визуально, корпус внутреннего ШРУСа больше, чем наружного. За счет этого внутренняя обойма ШРУСа может перемещаться вместе с валом и шариками внутри корпуса по дорожкам. Также внутренний шарнир может поворачиваться под углом, хотя и меньшим, чем наружный шарнир.  Если же рассмотреть наружный ШРУС, он жестко зафиксирован на валу и больше отвечает за возможность поворота.  На некоторых авто наружная граната так прочно крепится к валу, что ее нужно срезать для снятия.

Еще добавим, что в полость шарнира закладывается особая смазка для ШРУС. Такая смазка защищает элемент от влаги и ударных нагрузок. Обратите внимание, в ШРУС нельзя закладывать смазку, неподходящую по свойствам и типу. В этом случае шарнир равных угловых скоростей быстро выйдет из строя.

Также отметим, что авто с передним приводом имеют двигатель с поперечным расположением, то есть коробка смещается влево. Результат- левый вал привода будет короче правого. Так вот, более длинный правый вал не всегда бывает цельным. Встречаются варианты, когда он сделан из двух частей, которые соединены при помощи подвесной опоры (подвесной подшипник).

Отдельного внимания заслуживает и тот факт, что на некоторых авто в качестве внутреннего шарнира используется трипод, а не рассматриваемый в статье ШРУС привычного типа. В любом случае, принцип работы трипода все равно похож и принципиальных отличий нет.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

  1. Корпуса в виде чаши с ведомым валом.
  2. Внутренней обоймы – сферического кулака с ведущим валом.
  3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
  4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Где находится ШРУС (Граната) в машине

Водители — новечки рано или поздно сталкиваются в вопросом «Где находится ШРУС (Граната) в машине?», такие вопросы возникают, когда происходит не ладное что-то с автомобилем. Так вот, пара шарниров устанавливается на переднеприводных автомобилях или на полном приводе между ведущими полуосями и колесами. На заднеприводных ШРУС (Граната)ов не бывает, Сушествуют внутрение ШРУС (Граната)Ы и наружные, трипоидные и др.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

  • Манеры вождения;
  • Модели машины;
  • Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.



Порванный пыльник — типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Совет как продлить жизнь гранаты:

  1. Не давить педаль в пол на повороте, особенно при трогании
  2. Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Звуки и симптомы поломки

Существует несколько признаков неисправности шарнира:

  • Разрыв пыльника. Достаточно отправиться на СТО, где неисправный элемент заменят, и потребность в ремонте самого ШРУСа отпадет.
  • Свист «гранаты». Звук очень напоминает трение сносившихся до металла тормозных колодок.
  • Рывки. Когда автомобиль трогается, водитель может ощутить несильные толчки. Такое поведение свидетельствует о разбитых канавках гранаты.
  • Щелчки. Проявляются в момент движения, при этом их количество варьируется от 2 до 5. При движении неприятный звук пропадает, но при следующей попытке сдвинуться с места снова возникает. Это также указывает на неисправность «гранаты».
  • Хруст. Если звук проявляется непосредственно при движении, то это тревожный сигнал. ШРУС не просто износился, его вот-вот заклинит. Ехать с таким повреждением опасно, поэтому лучше всего вызвать эвакуатор и отправить автомобиль в мастерскую.

Если появился хоть один из перечисленных симптомов неисправности, то лучше отправить автомобиль на диагностику. Опытные водители могут самостоятельно осмотреть шарнир и выявить источник проблемы.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа – внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы – это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.




А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике.
Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.


Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа – появился хруст в колесе:








Почему хрустит ШРУС?

Видео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

ШРУС состоит из таких основных элементов:

  • внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
  • внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
  • между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Устранение неисправности

Обнаружение даже небольших дефектов пыльника свидетельствует о наполнении шарнира грязью и недостатке смазки. Эксплуатировать ШРУС в подобном состоянии нельзя, поэтому необходимо снять пыльник и наполнить шарниры новой смазкой.

Перед внесением свежей смазки деталь разбирают, тщательно очищают, полностью удаляют грязь. Затем детали механизма промывают бензином, просушивают и наносят новую смазку. Для внутреннего шарнира используют 100–110 граммов смазки, для наружного достаточно 70–80 граммов. ШРУС устанавливают на колесо и закрывают пыльником.

Специалисты рекомендуют после смазки шарнира устанавливать новые, оригинальные пыльники, поскольку старые детали теряют эластичность и могут потрескаться через непродолжительный срок. Неоригинальные пыльники неидеально прилегают в местах крепления, поэтому в зазоры быстро набьётся новая порция пыли и воды.

Устранить неисправность можно своими руками

Важное условие успешной эксплуатации ШРУСов – выбор качественной смазки. Специалисты советуют отдавать предпочтение составам на основе дисульфида молибдена, которые минимизируют трение в узлах и эффективно защищают их от коррозии, а также оказывают минимальное разрушающее действие на пыльник.

Это важно! Противопоказано использовать для ШРУСа графитную смазку. Она не может защитить деталь от повышенных нагрузок, поэтому приводит к её ускоренному износу.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Видео: что может быть, если во время не поменять пыльник ШРУСа

ШРУС – одна из основных деталей ходовой передне- и полноприводного автомобиля, и от её состояния зависят комфорт и безопасность езды. При возникновении признаков поломки шарнира не стоит откладывать диагностику и ремонт – иначе «вылечить» привод вряд ли удастся.

Что понадобится для замены ШРУСа

Планируете менять «гранату» (неважно – наружную или внутреннюю) самостоятельно? Запаситесь следующими инструментами:

  • молотком, отверткой, пассатижами, домкратом;
  • комплектом ключей и головок;
  • слесарными тисками;
  • монтировкой или достаточно длинной трубой.

Также вам понадобятся новые манжеты, пыльники, гайка ступицы со стопором и смазочный состав. Эти расходники обычно предоставляются вместе с новой «гранатой».

Как заменить гранту

Первый вопрос: «менять самостоятельно или в сервисе?»

В принципе для большинства бюджетных легковушек (ВАЗ, Шевроле, Хендай и др. ) при наличии опыта ремонта ходовой автомобиля и инструментов замена шарнира не так уж сложна. Можно даже обойтись без ямы. Но попотеть придется.

Обычно именно из таких запчастей состоит комплект для замены гранаты в магазине: пыльник, смазка, граната, хомуты пыльника, стопорное кольцо для полуоси

Для дорогих авто, без опыта и инструмента, для авто на гарантии или по страховке – однозначно дорога в сервис.

Второе, с чем часто сталкиваются автолюбители – это фраза слесаря «если захрустела одна граната, то менять нужно сразу обе». Причем одни настаивают на замене пары наружная-внутренняя. Другие уговаривают при хрусте одной внешней, заменить и вторую, а внутренние оставить.

Мотивация простая, если одна деталь сломалась, то и вторая скоро подойдет. Решать вам. И хотя мы не раз уже говорили, что расходник недорогой, но при массовой замене, ремонт влетит в копеечку.

А ведь никто не может знать, когда «крякнут» рабочие шарниры. И практика показывает, что они могут проходить еще не одну тысячу километров.

Поэтому отвечая на вопрос «нужно ли менять обе гранты?» считаем, что не стоит. Дайте деталям доработать положенный срок и сэкономить ваш бюджет. Тем более, что перед «взрывом» граната сама заблаговременно предупредит вас легкими пощелкиваниями.

Видео о замене гранаты на ВАЗ 2108, 2109, 21099

Замена внешнего ШРУСа


Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

  1. Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
  2. Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
  3. Болты, скрепляющие поворотный кулак с шаровой, убираем.
  4. Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
  5. Старый пыльник и хомуты снимаем и отправляем в мусор.
  6. Снимаем ШРУС ударами молотка, вращая его по полуоси.
  7. Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Как продлить срок службы гранат

Все очень просто, следуйте трем основным правилам и привода вашего автомобиля прослужат очень долго:

  1. Никогда не рвите с места! При резком старте, крутящий момент значительно выше, чем при езде. Из-за больших нагрузок, гранаты быстро приходят в негодность;
  2. Не газуйте при вывернутом руле. Когда шарнир повернут на большой угол относительно оси, нагрузка на его элементы сильно возрастает, что способствует более быстрому изнашиванию ШРУС;
  3. Проверяйте состояние пыльников на гранатах (при попадании грязи, песка и других инородных тел, механизмы гранат быстро изнашиваются).

Советы автовладельцам

Дабы избежать преждевременной поломки ШРУСа, рекомендуется периодически посещать станции технического обслуживания и проверять герметичность внешнего защитного кожуха. При наличии любых дефектов, пыльник лучше заменить вместе со смазкой.

Если водитель услышал характерный хруст на повороте, лучше всего сразу обратиться на СТО. Чем быстрей владелец поменяет пыльник и смазочные материалы, тем дешевле обойдется ремонт. Несомненно, на неисправной «гранате» можно передвигаться небольшой промежуток времени, но с большой осторожностью. ШРУС имеет свойство блокироваться по ходу движения, лучше не рисковать жизнью пассажиров и водителя!

Стоит отметить, что при слишком агрессивной езде, механизм выходит из строя намного раньше своего срока жизни. Продлевает срок работы только безопасное вождение и периодическая проверка состояния пыльника.

В дополнение, хотелось бы сказать, что не все автомобильные мастера могут, определит на слух повреждение шарнира. Бывали случаи, когда хозяин авто послушав непрофессионального мастера, покупал дорогостоящую деталь и попадал на деньги, потому как причиной хруста могут быть иные детали ходовой части. К примеру, шаровая опора, расположенная на передних рычагах, при неисправности может издавать подобные звуки при выворачивании колеса.

Лучше всего доверять свой автомобиль проверенным СТО с опытными мастерами!

Источники

  • https://carnovato.ru/chto-takoe-shrus-v-avtomobile/
  • http://KrutiMotor.ru/priznaki-neispravnosti-shrus-proverka-shrus-sposoby/
  • https://voditelauto.ru/kak-proverit-vnutrenniy-shrus/
  • https://vigodnozap.ru/chto-takoe-shrus-v-avtomobile/
  • https://mnogoznaniy.com/chto-takoe-granata-v-avtomobile/
  • https://www.autosaratov.ru/obzor/diagnostika-neispravnogo-shrusa/
  • https://avto-cool.com/remont-avtomobiley/vnutrenniy-shrus-priznaki-neispravnosti-i-kak-ih-ustranyat
  • https://akki-carsh.ru/transmissiya/shrus-avtomobilnyj. html
  • https://fastmb.ru/autoremont/5125-kak-zamenit-shrus-na-avtomobile.html
  • https://autodont.ru/running-gear/menyaem-shrus-samostoyatelno
  • https://avtoberloga.ru/sharnir-ravnyh-uglovyh-skorostei-avtomobilnaya-granata-privod/
  • https://VazNeTaz.ru/shrus

[свернуть]

Ликбез. Что нужно знать о ШРУСах?

В этот раз мы решили рассказать об истории и причинах появления такого автомобильного узла, как ШРУС (шарнир равных угловых скоростей), а также о некоторых особенностях эксплуатации, которые полезно знать каждому автолюбителю.

5 колесо

В этот раз мы решили рассказать об истории и причинах появления такого автомобильного узла, как ШРУС (шарнир равных угловых скоростей), а также о некоторых особенностях эксплуатации, которые полезно знать каждому автолюбителю.

В последние годы шарниры равных угловых скоростей все чаще и чаще вытесняют из автомобильных узлов карданную передачу. Главный недостаток последней – несинхронность вращения валов (если один вал вращается равномерно, то другой – нет). И если на малых углах скрещивания осей этот нюанс практически незаметен, то при больших углах использование такой передачи крутящего момента становится невозможным. В первую очередь это касается трансмиссии переднеприводных автомобилей. Здесь-то и пригодились ШРУСы – чаще всего эти узлы могут обеспечить передачу крутящего момента при углах поворота около 40 градусов относительно оси. Но, поскольку комфорту в последние годы стало уделяться все больше и больше внимания, шарниры равных угловых скоростей стали применяться и в трансмиссиях полноприводных автомобилей: все чаще в карданных валах вместо крестовин стали использовать ШРУСы.

Хотя первые ШРУСы появились задолго до массового распространения автомобилей с приводом на переднюю ось, конструкция шарниров шарикового типа была разработана еще в двадцатые годы прошлого века. Причем конструкций шарнира равных угловых скоростей было изобретено несколько. Первым и наиболее простым решением было объединение между собой двух обычных карданных шарнира так, чтобы ведомая вилка одного служила ведущей вилкой другого. У подобной системы было много плюсов, в число которых входили неплохой ресурс (60-70 тыс. км) и возможность полноценной работы при больших углах поворота колес (до 45 градусов). Но громоздкость конструкции не дала этому узлу завоевать популярность. Хотя со временем инженеры все же смогли сократить размеры узла, что позволило использовать его на некоторых легковушках, таких как Peugeot 204.

Также в начале века были изобретены шарниры кулачкового типа: француз Ж.-А. Грегуар применил свою разработку на автомобилях «Тракта». Такой шарнир был прост в изготовлении и состоял из кулачков, которые соприкасались по довольно большим поверхностям. Узел хорошо работал при больших углах (до 50 градусов), да и долговечность оказалась неплохой. После такая конструкция была модернизирована – так появились кулачково-дисковые шарниры, которые применялись в основном на тяжелых грузовиках.

Шарнир «Тракта»

Близкой к современной конструкции ШРУСов была разработка 1923 года: шарнир Вейсса передавал крутящий момент посредством четырех боковых шариков и одного центрального, который предназначался для центрирования конструкции. Но малый ресурс (15-25 тыс. км) не дал широкого развития детали.

ШРУС «Бендикс-Вейсс»

Но наибольшее распространение получила конструкция Альфреда Рцеппы, который в 1927 и 1936 гг. запатентовал конструкцию ШРУСа с шестью шариками, которые работали по равнорасположенным канавкам полукруглого сечения. Это решение до сих пор остается незаменимым, ведь подобный узел обладает компактностью, отличной надежностью (100-200 тыс. км) и может работать при углах до 40 градусов.

ШРУС «Рцеппа»

Чтобы узнать об особенностях современных ШРУСов и их эксплуатации, мы обратились к директору по маркетингу компании TRIALLI – Кириллу Шипоте.

- Что нового появилось в технологии производства ШРУСов?

- Кардинальных перемен в компоновке нет: в наружном шарнире TRIALLI применяется классическая конструкция. Наружный шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков. Современная конструкция позволяет достигать угла поворота до приемлемых 45 градусов. Внутренний шарнир трипоидной конструкции (трехшиповая крестовина с роликами на игольчатых подшипниках) устанавливается на всех конвейерах ведущих мировых автопроизводителей. Главная особенность шарнира типа «Трипоид» – он не склонен к самозаклиниванию. Детали шарнира позволяют совершать осевые и угловые перемещения. Осевые перемещения происходят с меньшим усилием, способствуя уменьшению нагрузки на сепаратор наружного ШРУСа и ведущие колеса.

- Каковы типичные поломки и каковы методы их определения?

- Одной из самых распространенных поломок ШРУСов – это выход из строя пыльника (чехла ШРУСа), который защищает от попадания влаги, грязи и песка внутрь шарнира. После непродолжительного времени эксплуатации шарнира с порванным пыльником ШРУС начинает «хрустеть», и, скорее всего, его придется заменить на новый. Также возможно заклинивание шарнира, но это случается очень редко.

Все автопроизводители рекомендуют проводить диагностику каждые 5 000 км. Необходимо проверять герметичность шарнира, визуально осматривать состояние резиновых чехлов на наличие микротрещин. Ведь ранняя диагностика позволяет избежать дорогостоящего ремонта.

Диагностировать неисправный ШРУС можно также по характерному звуку – «хрусту» шарнира при провороте колеса. Предварительную диагностику любой автовладелец может провести и сам. Тут все просто: если стук (хруст) раздается только при правом повороте, то неисправен, скорее всего, левый ШРУС, и наоборот. В особо запущенных случаях ШРУС стучит и в левом, и в правом поворотах. Для более точной диагностики необходимо вывесить машину на подъемнике. Один человек нажимает на педаль тормоза, другой – в это время ставит зажим на тормозной шланг одного из передних колес. Таким образом, после отпускания педали одно колесо остается заблокированным. Заводим машину, включаем первую передачу и вращаем рулем от упора до упора. Неисправный ШРУС выдаст себя стуком, исправный – будет молчать. Затем необходимо проделать ту же операцию с другим колесом.

- Какие существуют способы ремонта?

Единственно правильный способ ремонта ШРУСа – замена его на новый. В редких случаях, когда при диагностике были выявлены трещины на чехле шарнира, возможна его замена. Но при замене пыльников необходимо строго придерживаться строгих правил: обязательно разобрать шарнир, тщательно промыть и визуально оценить выработку дорожек и шариков, после чего проделать процедуру по замене чехлов и обратно установить на автомобиль.

- Как отличить подлинность такой продукции?

- Могу ответственно судить лишь о продукции производства TRIALLI s.r.l. Подлинность наших ШРУСов легко отличить по следующим внешним признакам: каждый ШРУС имеет маркировку, которая состоит из логотипа TRIALLI, внутреннего номера TRIALLI, страны происхождения и ОЕМ номера. Если, например, записать в строчку маркировку наружного ШРУСа TRIALLI для автомобиля ВАЗ 2108, то она будет выглядеть следующим образом: TRIALLI – GO 284 – ITALY – 2108-2215012. Корпус ШРУСа имеет темный матовый оттенок – признак фосфатного покрытия защиты от коррозии. ШРУС упакован в полиэтиленовый пакет с логотипом TRIALLI. Имеет удобную и качественную упаковку, которая обеспечивает защиту изделий от повреждения при транспортировке и хранении. Индивидуальная упаковка имеет стильный дизайн и выполнена по единым стандартам компании TRIALLI.

ШРУС «TRIALLI»

- Как выбрать неоригинальную деталь при замене на новую и не нарваться на брак? На какие параметры стоит обращать внимание при выборе?

- ШРУС – один из важнейших деталей современного переднеприводного автомобиля, отвечающий за надежность и безопасность движения. Поэтому потребитель при выборе ШРУСов опирается на качество изделий и известность производителя. Ушли в прошлое те времена, когда рынок автокомпонентов был наводнен дешевой низкокачественной продукцией, а потребитель основывал свой выбор только на стоимости. Изделия, в производстве которых задействованы передовые, инновационные технологии, и которые соответствуют наивысшим стандартам качества, не могут стоить дешево. Поэтому в этом сегменте рынка работают только производители - профессионалы, которые все больше обращаются к современным технологиям защиты изделий от подделок: это метод присвоения уникальных номеров, с помощью которых на сайте или СМС покупатель смог бы проверить подлинность изделия. Это голограммы, на которых также присутствует уникальный номер изделия, и которые повреждаются при нарушении упаковки изделия, что способствует предотвращению вероятности подделки.

Нашей компанией за всю историю работы на российском рынке автокомпонентов не было выявлено ни одного случая контрафакта. Скорее всего, это связано как со сложностью подделки автозапчастей премиум-класса, так и с особенностями сбыта, т.е. ограниченным числом официальных дистрибьюторов.

Хочу получать самые интересные статьи

ШРУС

Шарниры постоянной скорости (ШРУСы) используются на обоих концах полуосей переднего привода (FWD) (также называемых полуосями). ШРУС представляет собой гибкую муфту, которая позволяет внешнему колесу управлять, а валу следовать за движениями подвески вверх и вниз при движении транспортного средства по дороге.

Подвесной ШРУС (тот, который соединяется с ведущим колесом) обычно имеет гораздо больший рабочий угол, чем внутренний ШРУС, который соединяется с трансмиссией.Это связано с тем, что внешний шарнир может поворачиваться на 50 градусов относительно центра, когда передние колеса управляются. Для сравнения, внутренний шарнир редко имеет рабочий угол более 20 градусов. Следовательно, для внутренних и внешних соединений могут использоваться различные типы конструкций соединений.

Внешние шарниры, которые не входят и не выходят наружу, называются «фиксированными».

ШРУСЫ РЗЕППА

Самым распространенным типом подвесных ШРУСов является тип «Рзеппа».Этот тип соединения был изобретен еще в 1920 году инженером компании Dana по имени Альфред Х. Рзеппа. Его конструкция позволяла передавать мощность через шесть сферических шариков, расположенных между внутренней и внешней обоймами. В этой конструкции шары удерживаются на месте маленькими окнами в узле клетки, которая помещается между внутренней и внешней обоймами. Конструкция соединения такова, что положение шариков всегда делит (разрезает пополам) рабочий угол соединения. Это изящная конструкция, которая работает как коническая шестерня.Но вместо того, чтобы зубья шестерни передают крутящий момент через шарнир, шарики нажимают на соответствующие дорожки во внутреннем и внешнем корпусах.


ШРУСЫ С ДВОЙНЫМ СМЕЩЕНИЕМ И КРЕСТОВИНОЙ КАНАЛОМ

Пара вариаций этой конструкции - это ШРУСы с двойным смещением (DOJ) и с поперечной канавкой типа погружного диска. Обе конструкции также имеют шестишариковую конструкцию, но соединения используются только на внутреннем конце вала. Обе конструкции позволяют внутреннему кольцу (которое установлено на конце вала) «врезаться» внутрь и наружу, поэтому вал может изменять длину.Зачем это нужно? Потому что вал обычно длиннее рычагов подвески. Разница в длине будет создавать помехи каждый раз, когда подвеска перемещается вверх или вниз.

Таким образом, заглубляющее действие этих шарниров позволяет валу немного скользить внутрь и наружу, чтобы компенсировать разницу.


ШРУСЫ ТРИПОДА

Другой тип ШРУСа, который вы увидите, - это шарнир типа «тренога». В шарнирах штатива нет шариков, вместо них используются ролики с игольчатыми подшипниками, установленные на трехногом пауке.Ролики установлены под углом 120 градусов друг к другу и скользят вперед и назад по рельсам во внешнем корпусе типа «тюльпан».

Штативные шарниры используются для внутренних шарниров на большинстве отечественных и азиатских моделей FWD с 1983 года по настоящее время. Этот тип шарнира дешевле в производстве, чем шарнир шарового типа, и хорошо подходит для ограниченных рабочих углов расположения внутреннего шарнира. Шарнир предназначен для врезания внутрь и наружу так же, как и другие внутренние шарниры, что позволяет изменять длину вала при движении подвески.

Фиксированная версия штатива используется в нескольких приложениях, включая бывший AMC Alliance и некоторые азиатские приложения (Toyota Tercel и Nissan Sentra).

ПОЧЕМУ ШРУС, А НЕ ШРУС?

Вы когда-нибудь задумывались, почему у переднеприводных автомобилей нет обычных карданов? Карданные шарниры отлично работают на карданном валу в большинстве случаев с задним приводом, так почему бы не также и передний привод? Ответ в том, что U-образные шарниры производят циклические колебания при работе с такими углами поворота, как в случае применения FWD.

Обычные универсальные шарниры карданного типа вызывают изменение скорости между ведущим и ведомым валами всякий раз, когда шарнир работает под углом. По мере увеличения рабочего угла шарнира скорость (скорость) ведомого вала изменяется все больше и больше при каждом обороте валов. Чем больше рабочий угол, тем больше изменяется скорость ведомого вала и тем больше вибрация, которую он производит.

Ведомый вал по-прежнему вращается с тем же числом оборотов в минуту, что и вал, приводящий его в движение, но из-за геометрии универсального шарнира скорость ведомого вала попеременно увеличивается (ускоряется) и уменьшается (замедляется) по четыре раза каждый революция, и это то, что вызывает вибрации, о которых мы говорим.

Чтобы наглядно представить, как это происходит, посмотрите на карданный шарнир в вилке трансмиссии по длине приводного вала с задним приводом. Если бы задний конец карданного вала был отвинчен от дифференциала и опущен на пол, это создало бы серьезный угол в переднем карданном шарнире. Если затем повернуть вал вручную, вы сможете увидеть, что две крышки подшипников на центральном крестовине карданного шарнира, прикрепленные к ведущему валу, вращаются в одной плоскости, а две, прикрепленные к вилке трансмиссии, вращаются в другой плоскости.Все это время центральный крест поворачивается вперед и назад с каждым оборотом.

Если вы изобразите происходящее на бумаге, две крышки подшипников в вилке трансмиссии будут двигаться по эллиптической (овальной) траектории, если смотреть вниз по длине приводного вала. Или, с другой точки зрения, две крышки подшипников на приводном валу могут показаться движущимися по эллиптической траектории, если смотреть со стороны трансмиссии.

Так при чем здесь изменения скорости и вибрации? Очень много, потому что именно эта разница в геометрии заставляет ведомый вал менять скорость по отношению к ведущему валу.

Если бы выходной вал трансмиссии вращался с постоянной скоростью 1000 об / мин, карданный вал также вращался бы со скоростью 1000 об / мин, независимо от угла шарнира. Но приводной вал также будет менять скорость поочередно дважды в течение каждой половины оборота из-за разницы в геометрии двух противоположных крышек подшипников в карданном шарнире.

Изменения скорости незначительны, когда угол меньше нескольких градусов, но по мере увеличения рабочего угла шарнира увеличиваются циклические колебания ведомого вала, а также возвратно-поступательное движение в самом шарнире.

Изменяющаяся скорость вращения ведомого вала может быть компенсирована путем установки второго карданного шарнира на противоположном конце ведомого вала, "фазированного" под углом 90 градусов относительно первого шарнира.

Теоретически второй шарнир компенсирует изменения выходной скорости, вызванные другим шарниром, но только до тех пор, пока оба шарнира работают под одинаковыми углами.

Эта установка отлично работает для приводных валов с задним приводом, где углы передних и задних шарниров обычно идентичны, а изменения рабочих углов относительно невелики, но с передним приводом ситуация совершенно иная.Внутренние и внешние шарниры часто работают под разными углами. Когда колеса поворачиваются, внешний шарнир проходит под гораздо большим углом, чем внутренний шарнир. Это нарушает соотношение смещения между внутренними и внешними углами шарнира, которое является необходимым требованием для обычных U-образных шарниров. Передние колеса также должны поворачиваться под углом до 45 градусов, что создает слишком большую нагрузку на карданный шарнир.

ШРУС, для сравнения, всегда делит рабочий угол пополам, поэтому ведомый вал вращается с той же скоростью, что и первичный.Таким образом, независимо от угла сочленения, скорость не меняется - отсюда и название «постоянная скорость».


ИЗНОС ШРУСОВ

Практически все валы FWD объединяет то, что внешние ШРУСы почти всегда изнашиваются задолго до внутренних. Наружные шарниры изнашиваются быстрее из-за увеличения рабочих углов при повороте колес. Следовательно, внутренние ШРУСы на многих сменных валах находятся в хорошем состоянии и могут безопасно использоваться повторно.

Для проверки на износ необходимо снять ось и разобрать ШРУС, как показано выше. Трещины в корпусе шара, вмятины или ямки на шарах или дорожках качения или износ дорожек шара говорят о том, что ШРУС изношен и нуждается в замене.

Примечание: Шарики, сепараторы и гусеницы в ШРУСе точно подогнаны с жесткими допусками. Если вы разбираете соединение для очистки и осмотра, шарики необходимо вернуть в исходное положение.

Люфт между шарами и окнами клетки может издавать хлопок или щелчок, когда шарнир приводится в действие под углом (например, при повороте угла). Недостаточный зазор в шарнире может вызвать заедание и истирание, которые могут повредить шарики и гусеницы, а также привести к трещинам и / или сколам на окнах клетки.

При ремонте этого типа ШРУС могут быть установлены шарики и сепараторы немного завышенного размера с увеличенными окнами для компенсации износа. Но этот подход может обеспечить только краткосрочное исправление, поскольку он не восстанавливает износ, который мог возникнуть на гусеницах внутренней и внешней дорожек.Из-за этого многие специалисты по восстановлению суставов в настоящее время перешлифовывают гусеницы на внутреннем кольце и внешнем корпусе, используя прецизионное числовое оборудование с компьютерным управлением (ЧПУ), которое позволяет восстанавливать исходные контуры гусениц для шариков большего размера.

Некоторые послепродажные ремонтные мастерские переднеприводных мостов, естественно, затачивают каждый шарнир, в то время как другие шлифуют только по мере необходимости. Сторонники шлифования говорят, что механическая обработка соединения восстанавливает надлежащие допуски, которые были изначально заложены в него, и позволяет восстановить многие соединения, которые в противном случае пришлось бы выбросить из-за чрезмерного износа.

Гусеницы в дорожках качения закалены, когда соединение изначально изготовлено, чтобы продлить износ соединения. Очевидно, шлифовка удаляет часть этого затвердевшего слоя, что может вызвать проблемы с долговечностью, если будет удалено слишком много металла. Глубина поверхностного упрочнения на ШРУСах варьируется в зависимости от применения и используемого процесса (индукционная закалка или науглероживание), но обычно составляет от 0,048 дюйма до 0,100 дюйма или более. Таким образом, ограничение количества удаляемого материала до 0,010 дюйма, чтобы приспособить размер.Говорят, что шар увеличенного диаметра 020 дюймов практически не влияет на срок службы суставов.

Ключом к восстановлению ШРУС путем шлифовки, говорят те, кто этим занимается, является точное дублирование исходной дуги в корпусе и дорожке, процесс, который требует высокоточного обрабатывающего оборудования и не может быть воспроизведен ручным шлифованием с помощью простого шлифовального станка.

СМАЗКА ШРУСОВ

Для ШРУСов

требуется специальный тип высокотемпературной смазки для высокого давления.Обычную консистентную смазку для шасси или универсальную смазку никогда не следует использовать в ШРУСах.

Состояние смазки, а также количество смазки в соединении будут определять, как долго прослужит соединение. Одно из предназначений пыльника, окружающего ШРУС, - не допускать попадания грязи и влаги. Другой - сохранить смазку. Если пыльник порван, треснул, проколот или отсоединился, грязь и вода могут загрязнить смазку в соединении, вызывая ускоренный износ, который в конечном итоге приведет к выходу из строя соединения.Также может произойти потеря смазки, что еще больше сократит срок службы соединения. Так что ботинки должны быть в хорошем состоянии, чтобы защитить сустав.


Ботинки часто становятся ломкими с возрастом и под воздействием тепла. Ботинки также могут быть повреждены дорожными опасностями и небрежным использованием J-образных крюков оператором эвакуатора. Ни в коем случае нельзя использовать старые пыльники повторно при замене ШРУСа. Если пыльник протекает, соединение теряет смазку, что приводит к быстрому износу и выходу из строя соединения. Грязь и вода также могут проникнуть сквозь протекающий чехол и загрязнить смазку внутри.Если консистентная смазка кажется зернистой, значит, она загрязнена, и соединение необходимо тщательно очистить и залить свежей смазкой или заменить, если соединение изношено или повреждено.

Пыльники оригинального оборудования являются неразъемными и требуют снятия оси и демонтажа ШРУСа для установки нового пыльника. Более быстрый вариант ремонта - установка разъемного пыльника (требует тщательной проклейки шва). Разъемный пыльник можно установить без снятия оси или шарнира.

При замене пыльника используйте специальную смазку для ШРУСов, которая идет в комплекте с новым пыльником.Набейте около 1/3 смазки в сам шарнир, а оставшуюся часть положите внутрь пыльника перед установкой зажимов пыльника.




Другие статьи о FWD и CV-Joint:

Ремонт и обслуживание CV-шарниров, часть 2

FWD Краткое руководство

Проверка шарниров и полуосей с постоянной скоростью

Как ремонтируются ШРУСы

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Блог CV Joint - Все о шарнирах с постоянной скоростью и ось

14 июля 2011 г.

Применяется к ШРУСу, каркас ШРУС подпирает и обеспечивает плавное вращение шариковых подшипников.Обойма ШРУСа имеет сферическую форму, но с открытыми концами и обычно имеет шесть отверстий по периметру.

Клетка ШРУС

Каркас ШРУСа является ключевым компонентом ШРУСа, так как он легко ломается. Обойма ШРУСа обычно изготавливается из сплавов с высокой прочностью и науглероживается, подвергаясь термообработке для увеличения срока службы.

теги: CV Joint Cage
размещено в CV Joint KB | 4 комментария

21 марта 2011 г.

Резиновая часть узла карданного вала / оси CV известна как пыльник CV , который фиксируется зажимами из нержавеющей стали.Мы называем его cv зажим для багажника . Целью пыльника CV является защита внутренних компонентов ШРУС, удерживая смазку, а также действуя как пыль.

Читать дальше »

теги: CV boot, CV Joint Boot
размещено в CV Joint KB | 2 комментария

20 марта 2011 г.

Подвеска - это система компонентов, пружин, амортизаторов и рычагов, которая соединяет автомобиль с колесами и шинами.

Читать дальше »

теги: двухрычажная подвеска, Подвеска Макферсон, Подвеска
размещено в CV Joint KB | 1 комментарий

15 марта 2011 г.

Штатив

Трипод используется на внутреннем конце карданных валов автомобилей, он обеспечивает передачу мощности даже в случае изменения угла. Тренога имеет игольчатый подшипник / бочкообразные ролики, установленные на трехногой крестовине / трехконечной вилке вместо шариковых подшипников.Они помещаются в чашку с тремя соответствующими канавками, прикрепленными к дифференциалу. Ролики установлены под углом 120 градусов друг к другу и скользят вперед и назад по гусеницам во внешнем корпусе типа «тюльпан».

Читать дальше »

теги: Штатив
размещен в CV Joint KB | 4 комментария

7 октября 2017 г.

В этом видео мы покажем вам симптомы плохого внутреннего ШРУСа Focus 2006 года выпуска. Не стесняйтесь задавать вопросы, комментировать и подписываться.

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

http://www.ericthecarguy.com/

Это запрос от более чем одного человека, поэтому я рад передать его вам. Как я уже сказал в видео, я лично больше не вижу особого смысла в замене только башмаков CV, поскольку имеет больше смысла заменять ось, но я так чувствую. Если вы действительно хотите заменить ботинки, надеюсь, это видео поможет.

Нажмите ниже и оставайтесь грязным

Посетите меня на EricTheCarGuy.com

Посетите форум EricTheCarGuy

Посетите мою страницу в Facebook:

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

В этом видео показано, как разобрать, проверить и собрать шарнир с постоянной скоростью (CV или Birfield). Если мы когда-нибудь сможем помочь вам в решении любых ваших проблем на бездорожье, зарегистрируйтесь на сайте www.lowrangeoffroad.com или позвоните нам по телефону 801-805-6644.

размещено в резюме Совместное КБ | Нет комментариев

7 октября 2017 г.

(по speedkar99)

Вот как работает мост CV для поворота колес вашего автомобиля. Ось постоянной скорости связывает вращательное движение трансмиссии со ступицей и, таким образом, поворачивает колеса автомобиля. Обычно мосты CV используются в передней части автомобилей FWD или AWD на автомобилях с независимой подвеской.

Основным преимуществом оси CV является то, что она обеспечивает очень высокую степень шарнирного сочленения при одновременном вращении входного и выходного валов с одинаковой скоростью. Это идеально подходит для передних колес, которые двигаются вверх и вниз вместе с подвеской и поворачиваются боком для поворота.

Внутренний ШРУС состоит из выдвижного корпуса треноги, который позволяет оси выдвигаться или сжиматься. Внутри держателя с игольчатыми подшипниками находятся 3 ролика, обеспечивающие небольшой поворот.

Перевозчик похож на прядильщика непосед.Внешний ШРУС не телескопический, однако он имеет очень большую степень сочленения, которая необходима вблизи оси поворота. Он состоит из внутреннего кольца подшипника, держателя и внешнего кольца или корпуса. подшипники могут вращаться вокруг центральной оси, но не могут вращаться, что позволяет передавать постоянное вращение от входа к выходу. Резиновые сапоги покрывают каждый ШРУС и обычно набиты смазкой.

Интересно, что типы смазки для каждого соединения различаются.Отказ пыльника является основной причиной изношенных осей CV, когда грязь попадает в систему и вызывает чрезмерный износ. Эта ось была разобрана с Toyota Corolla 2001 года выпуска и открыта, чтобы посмотреть, что внутри и как она работает.

теги: CV Axle
размещено в CV Joint KB | Нет комментариев

3 октября 2015 г.

Mark показывает вам, как снимать и заменять типичный карданный вал на переднеприводном автомобиле, рассказывая вам обо всех инструментах и ​​приемах, необходимых для правильного выполнения работы

размещено в Subaru CV Joint | Нет комментариев

ШРУС ODM

- Блог ШРУСа

О бренде ODM и компании ODM

ODM - это торговая марка CV-шарнира и CV-Axle (приводного вала), созданная в 2006 году, но производитель имеет большой опыт работы с 1987 года.ODM является одним из крупнейших и выдающихся заводов по производству CV-шарниров и CV-осей в Китае, один из которых находится в городе Юхуань провинции Чжэцзин, а другой - в городе Пинху недалеко от Шанхая.

ODM была запущена в городе Юхуань провинции Чжэцзин в 1987 году под старым названием HONGLEE или LEE, а штаб-квартира была перенесена в город Пинху в 2005 году и переименована в ODM. Заводы ODM занимают площадь более 100000 квадратных метров, с возможностью проведения исследований и разработок, основных производственных технологий и передового производственного оборудования, проектирования и производства для CV-шарнира и CV-оси (приводного вала).

Приглашаем Вас посетить наши фабрики в любое время.

Свяжитесь с нами для ODM CV Joint & ODM CV Axle , [email protected] / [email protected]

Официальный веб-сайт: www.odmaxle.com / www.honglee.cn

ШРУС и ШРУС Выставка ODM-Made

Японские автомобили - Honda, TOYOTA и т. Д.

ШРУС

и ось ШРУСа для Honda

ШРУС и ШРУС для Mazda

ШРУС и ШРУС Мост для Mitsubishi

ШРУС

и ось CV для Nissan

ШРУС и ШРУС для TOYOTA

ШРУС и ШРУС для Daihatsu

ШРУС и ШРУС для Isuzu

Korea Cars - Kia, Hyundai и т. Д.

ШРУС

и ось ШРУСа для Hyundai

ШРУС и ШРУС для KIA

ШРУС и ШРУС для Daewoo

Американский автомобиль - Chrysler, Ford, GM (Buick) и т. Д.

ШРУС и ШРУС для Ford

ШРУС и ШРУС для GM (Buick)

ШРУС и ШРУС для Chrysler

Немецкие автомобили - Mercedes Benz, BMW, VW и т. Д.

ШРУС и ШРУС для Mercedes Benz

ШРУС и ШРУС для BMW

ШРУС и ШРУС для VW

Французские автомобили - Renault, Citroen и т. Д.

ШРУС и ШРУС для Renault

ШРУС и ШРУС для Citroen

ШРУС и ШРУС для Fiat

ШРУС и ШРУС для Sabb

ШРУС и ШРУС для Volvo

Сравнение размеров и прочности U-образных шарниров

U-образные шарниры для мостов и приводного вала

Универсальные шарниры, более известные как U-образные шарниры, используются в автомобильных карданных валах и передних управляемых мостах, где крутящий момент должен передаваться между двумя смещенными валами.Они состоят из центральной крестовины с четырьмя цапфами, на которых установлены четыре герметичных крышки с внутренними игольчатыми подшипниками. Колпачки удерживаются на месте и внутри ярм с помощью стопорных колец.

Примечание: U-образные шарниры отличаются от шарниров «CV» постоянной скорости, используемых в приложениях IFS, и не должны использоваться ни для чего, кроме приводных валов и цельных передних мостов, где смещение низкое или прерывистое.



НОВИНКА! - Нужна помощь с универсальными шарнирами? Ознакомьтесь с новым разделом комментариев ниже!



Уголки U-шарнира и обвязка

Хотя U-образные шарниры представляют собой простой способ передачи крутящего момента под углом, они далеки от совершенства.Все, что находится за пределами прямой линии, вызовет заедание хомутов, создавая повышенную силу рычага на карданных шарнирах и четыре изменения скорости во время каждого вращения. Эти эффекты становятся более значительными по мере увеличения угла между двумя валами, что означает, что управляемые оси находятся в самом слабом и неуравновешенном положении, когда они находятся на полном повороте.


Угол карданного шарнира Увеличение нагрузки Фактор нагрузки Прочность

0 ° 0.0% 1,00 X Самый сильный (100%)
10 ° 1,7% 1,02 X
20 ° 6,4% 1,06 X ° 15,9% 1,16 X
40 ° 30,8% 1,31 X Самый слабый (70%)

Шарниры постоянной скорости
Шарниры постоянной скорости или "CV" исключают заедание и изменение скорости во время вращения, однако они более дороги и в основном используются в автомобилях с независимой подвеской и некоторых прямых мостах Toyota и Mercedes.Приводные валы с правильно фазированными карданными шарнирами с совпадающими входными и выходными углами также будут иметь постоянную входную и выходную скорости, поскольку углы перекоса компенсируются.



Данные U-Joint © Copyright Crawlpedia.com - Пожалуйста, предоставьте обратную ссылку на эту страницу при копировании.
Данные являются точными, насколько нам известно, до 2015 года и предлагаются «как есть» без каких-либо гарантий.


U-образные шарниры переднего моста (колесные шарниры)

Стандартные U-образные шарниры рулевого моста OEM
Универсальные шарниры, используемые в передних управляемых осях автомобилей 4x4, имеют другие требования, чем те, которые используются в карданных валах, поскольку они устанавливаются непосредственно на колесо и воспринимают нагрузки с высоким крутящим моментом, более высокие углы и более уязвимые в грязь, воду и мусор.В то время как большинство OEM-карданных шарниров прослужат жизнь типичного грузовика 4x4 или внедорожника, модификации, такие как более крупные шины и увеличенная мощность в сочетании с экстремальным использованием, заставят их изнашиваться быстрее.

Несмотря на то, что существуют сотни различных размеров карданных шарниров, в управляемых осях обычно используются только колесные шарниры серий 1310 и 1480 с осями новых грузовых автомобилей, использующими очень большие шарниры серии 1550. Шарниры рулевого моста также имеют внутренние стопорные кольца (ISR) в отличие от внешних стопорных колец (OSR), используемых в большинстве приводных валов.В следующей таблице приведен список типовых карданных шарниров управляемой оси:


Серия 1,062 " 1485WJ Да
Модель стопорное кольцо Spread Cap Dia. Смазываемый Области применения

5-260X 1310WJ 2,188 "(внутри) 1,062" Нет Ранний
5-760X 1310WJ 2.188 "(внутри) 1.188" Dana 30 и 44, GM 8.5 Оси

SPL55-3X 1480WJ 3.000 "(внутри) Нет Dana 60 осей
SPL55-4X 1480WJ 3.000 "(внутри) 1.375" Да (корпус) Dana 60 осей
2.90 дюймов (внутри) 1,375 дюйма Нет AAM 9,25 дюйма, оси IFS

SPL70-4X 1550WJ 3,78 дюйма (внутри) Кузов ) Dana Super 60, 70, 80

CP750N 750N 4,747 "(снаружи) 1,626" Да (корпус) Rockwell 2.5 тонн

Ширина карданного шарнира в зависимости от размера крышки
Размеры карданного соединения изменяются в зависимости от двух факторов: общей ширины крестовины и диаметра крышек. Большие колпачки приводят к более прочному соединению, в то время как большая крестовина обычно допускает большее смещение. Например, U-образные шарниры 1310 и 1330 используют колпачки диаметром 1,062 дюйма, однако 1330 на 0,406 дюйма шире и допускает большее смещение.

Показатели прочности карданного шарнира оси
Прочность карданного шарнира зависит от типа стали, из которой он изготовлен, а также от размера корпуса, подшипников и крышек.Они рассчитаны на постоянные крутящие нагрузки, которые рассчитываются на основе ожидаемого полного срока службы карданного шарнира. Расчетные характеристики катастрофического отказа в 2–3 раза превышают указанный предел текучести.


U-образный шарнир серии Макс.угол Непрерывный Tq. Макс. Продолж. Tq. Доходность Tq.

1310WJ 27-30 град. 130 фунт-фут. 790 фунт-фут. 1600 фунт-фут
1480WJ 35-38 град. 340 фунт-фут. 2000 фунт-фут. 3300 фунт-фут
1550WJ 45-50 град. НЕТ НЕТ НЕТ

Примечание: Углы измеряются как общий поворот слева направо.Углы поворота часто ограничиваются коромыслами и поворотными кулаками, которые могут быть изменены для увеличения зазора.

Шатуны Competition U-образные
В экстремальных условиях, когда оси оснащаются вторичными осями из хромомолибденового сплава 4340 или 300M, стандартные карданные шарниры будут нежелательным слабым звеном. Такие компании, как Yukon, OX и CTM, производят сверхпрочные U-образные шарниры, предназначенные только для гонок, которые могут выдерживать большие шины и мощность, однако эти шарниры обычно требуют ежедневной смазки и обслуживания, что делает их непрактичными для повседневного использования.


RCV Хромолибденовые полуоси CV
Хотя карданные шарниры конкурентов действительно обеспечивают большую прочность, они все же имеют те же дефекты карданов, перечисленные выше. Чтобы добиться максимальной прочности и надежности, карданные шарниры необходимо заменить тяжелыми валами постоянной скорости (CV). Оси RCV 4340 Chromoly и CV 300M CV в два раза прочнее стандартных осей с карданным шарниром, при этом обеспечивая постоянную входную и выходную скорости вплоть до 45 градусов.На самом деле они настолько прочные, что RCV предоставляет на них ограниченную пожизненную гарантию, которая распространяется даже на шины большого размера и высокую мощность в гоночных условиях.




Данные U-Joint © Copyright Crawlpedia.com - Пожалуйста, предоставьте обратную ссылку на эту страницу при копировании.
Данные являются точными, насколько нам известно, до 2015 года и предлагаются «как есть» без каких-либо гарантий.


Карданы карданного вала

Стандартные OEM карданные шарниры карданного вала
Карданные шарниры ведущего вала бывают сотнями различных вариантов, однако следующие шесть размеров являются наиболее распространенными.

Серия Макс.угол Макс.скорость Непрерывный Tq. Макс. Продолж. Tq. Доходность Tq.

1210 90 фунт-фут 560 фунт-фут. 1,250 фунт-фут
1310 30 ° 6000 об / мин 130 фунт-фут 800 фунт-фут. 1600 фунт-фут
1330 20 ° 5000 об / мин 150 фунт-фут 890 фунт-фут. 1850 фунт-фут
1350 20 ° 5000 об / мин 210 фунт-фут 1,240 фунт-фут. 2,260 фунт-фут
1410 35-37 ° 5000 об / мин 250 фунт-фут 1500 фунт-фут. 2700 фунт-фут
1480 5000 об / мин 340 фунт-фут 2200 фунт-фут. 3300 фунт-фут




Модели карданных шарниров и номера деталей

Перечень карданных шарниров приводного вала
Модели карданных шарниров и номера деталей в основном оставались неизменными на протяжении многих лет, однако многие шарниры были заменены из-за незначительных улучшений, и поэтому для одной и той же модели карданного шарнира может быть множество обозначений.В таблице ниже содержится список наиболее распространенных автомобильных карданных шарниров, а также их различные номера деталей.

Серия


1201X 1,062 "

Корпус) 143

Модель стопорное кольцо Spread Cap Dia. Смазываемый Предыдущие PN

5-110X 1000 1.500 "(внутри) 0.938 " Нет
5-103X 1000 1.500" (внутри) 0.938 " Да (корпус)
5-1708 1000 (Внутри) 0,938 " Да (Корпус)
5-170-1X 1000 1,500" (Внутри) 0,938 " Да (крышка)
5-101X 1100 2.411 "(снаружи) 0,938" Нет 5-102X
5-105X 1100 1,718 "(внутри) 1.000" Да (корпус) 5-100

5-443X 1200 2,438 "(снаружи) 1,062" Да (крышка) 5-315X
5-55358
5-55358 38 "(снаружи) 1,062" Да (крышка)

5-1310X 1310 3,219 "(снаружи) 1.0628" 1.0628 "
5-153X 1310 3,219 дюйма (снаружи) 1,062 дюйма Да (корпус) 5-200X, 5-121X
5-1310-1X

61

3.219 "(снаружи) 1,062" Да (крышка) 5-433-1X, 5-810X

5-1330X 1330 3,625 "(снаружи) Нет 5-790X, 5-791X, 5-812X, 5-618X
5-213X 1330 3,625" (снаружи) 1,062 " Да (корпус) 5-1203X

5-3615X 1350 3.625 "(снаружи) 1,188" 5-447X, 5-617X, 5-800X, 5-799X
5-1350X 1350 3,625 "(снаружи) 1,188" 5-447X, 5-617X, 5-800X, 5-799X

5-3208X 1355 3,612 дюйма (снаружи)

5-1410X 1410 4.188 дюймов (снаружи) 1,188 дюйма Нет 5-801X, 5-641X, SPL36-1X
5-160X 1410 4,188 дюйма (снаружи) 1,1888 Да

5-481X 1410 4,188 "(снаружи) 1,188" Да (корпус)

4.188 дюймов (снаружи) 1,375 дюйма

SPL70X 1550 4,964 дюйма (снаружи) 1,375 №

Перечень карданных шарниров осей
В таблице ниже содержится список наиболее распространенных колесных шарниров вместе с их предыдущими и / или дополнительными номерами деталей.

Серия
Модель стопорное кольцо Spread Cap Dia. Смазываемый Предыдущие PN

5-260X 1310WJ 2,188 "(внутри) 1.062" № -74X
5-760X 1310WJ 2,188 дюйма (внутри) 1,188 дюйма 5-997X
SPL55-3X 1480358J 1480358J000 "(внутри) 1,375" Нет 5-332X / 5-88X / 5-806X
SPL55-4X 1480WJ 3.000 "(внутри) 1,375" Корпус) 5-807X
5006813 1485WJ 2,90 дюйма (внутри) 1,375 дюйма Нет
SPL70-4X J

15361

1.375 "

Да (корпус)
CP750N 750N 4,747" (снаружи) 1,626 " Да (корпус)


Данные U-Joint © Copyright Crawlpedia.com - Пожалуйста, предоставьте обратную ссылку на эту страницу при копировании.
Данные являются точными, насколько нам известно, до 2015 года и предлагаются «как есть» без каких-либо гарантий.




НОВИНКА! - Нужна помощь с универсальными шарнирами? Ознакомьтесь с новым разделом комментариев ниже!

Другие ресурсы по осям и трансмиссии

Сравнение блокировки дифференциала
Поиск передаточного числа
Калькулятор передаточного числа
Параметры настройки колец и шестерни
Толстые шестерни и поломки носителя
3.55 и 4.10 Варианты передач

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus. Шрус

- англо-французский словарь

en Шрус с улучшенными монтажными характеристиками

патент-wipo fr Chaque Organization Syndicale Qui Sollicite l'agrément, fait parvenir au ministre une lettre par pli Recommandé à la poste

ru Пара сферических шестерен соединяет пересекающиеся валы ШРУСа.

Patents-WIPO FR Nous devrions veiller à ce que des возможное developpement professionalnel soient ouvertes aux femmes dans l'agriculture en leur apportant une aide véritable sous la forme de Cours, mais aussi de consil en Ориентация профессионала.

ru Я скинул 5500 долларов на проржавевшую Corolla с плохими ШРУСами, потому что думал, что вы меня хотите.

OpenSubtitles2018.v3 fr Mais je t 'ai reconnu Instantanement lorsque tu m' as appele stupide

en Шарнирный шрус для силовых трансмиссий и шарнирный узел, содержащий шрус

патент-wipo fr le régime régime régime régime régime régime régime régimer tiers empêche toute ingérence des autorités de monitoring et d'autres autorités publiques de ce pays tiers dans lecontenu des notations de crédit et les méthodes de notation

en Внутреннее уплотнение для шруса

патент-wipo frles Des parall établis avec d'autres secteurs, tels que l'édition et la musique.

en Шрус

tmClass fr Частота: Вершины впадины Малые деформации Малого ущелья Nez bouché ou congestionné Diarrhée Démangeaisons Douleur du dos ou musculaire Усталость Rougeurs в месте инъекции 9000 Воспаление 13 суставов 9000 воспаление тканей 9000 9000 воспаление суставов 34) установлен в подшипниках (36) и может быть типа Rzeppa.

патент-wipo fr Y avait aussi Mlle

en ШРУС включает подшипник, заднее уплотняющее средство и переднюю крышку.

Patents-WIPO FR Обнаружение преференции флуоресцентного лазера

ru ШРУС, имеющий клетку и шестерню, между которыми может передаваться вращательный привод.

Patents-WIPO FR Contingent tarifaires communautaires autonomes lors de l'importation de defined produits de la pêche aux Îles Canaries *

en ШРУС расположен рядом со ступицей колеса.

патент-wipo от Le premier excice d

en Раскрыт узел шарнира постоянной скорости (ШРУС), содержащий ШРУС и входной элемент.

патентов-wipo от Il importe de comprendre les modèles de propriété; toutefois, поддерживает разумные причины для объединения в секретный донне.

en Шрус с улучшенными сборочными характеристиками

патент-wipo от L'accès aux вклады в финансирование являются упрощенным приложением принципа пропорциональности en ce qui Concerne les Documents à fournir et par la création d'une base de données en vue de la presentation des demandes

en Внутреннее уплотнение предназначено для защиты пыльника ШРУСа для ШРУСа.

патент-wipo от J 'y travaille toujours

en Двунаправленный шрус для вращающегося управляемого инструмента

патент-wipo от Стив Мэлоун, Agence de Protection de l' Environnement

en Шрус для забойного двигателя и метода

патентов-wipo от помощников общественности (Fonction publique

en ) Кольцо сцепления может скользить между зацеплением с одной из ступицы колеса и ШРУСом или с обоими.

патентов-wipo fr Il s'applique à partir du # septembre

en Уплотнительное кольцо (50) и синхронизатор (48) обеспечивают синхронизацию между приводным кольцом (24) и крышкой ведомого ШРУСа (44).

патент-wipo от Il convient donc qu'elles soient menées par des enquêteurs qualifis, sous le contrôle d'un organisme ou d'une Entépendant (e), afin d'éviter tout conflit d'intérêt

en Узлы для трансмиссии транспортных средств, а именно ступицы колес, подшипники ступиц, узлы подшипников ступицы, ШРУСы и узлы компенсации длины

tmClass fr «Les arrêts sont traduits dans les cas determinés par le Roi. »

ru Инструмент (T) облегчает установку узла ступица / подшипник (B) на ШРУС (F) во время сборки автомобильного транспортного средства.

патент-wipo от Mme Geneviève HUMBLET

en Увеличение крутящего момента узла ШРУСа не приводит к соответствующему увеличению требований к прочности таких крепежных средств.

патент-wipo от Attendons encore un peu

en Входной элемент соединен с сепаратором ШРУСа для передачи привода вращения вокруг оси от внешнего компонента к ШРУСу.

патент-wipo от Le règlement (CE) no # / # du Conseil du # décembre # établissant pour # les possible de pêche et les associées для определенных запасов halieutiques и groupesde stocks halieutiques, dans les eaux communauta les navires communautaires, dans les eaux soumises à des Ограничения для захвата prevoit des quas pour

en ШРУС имеет короткий вал (92) малого диаметра, который проходит через ступицу, чтобы прикрепить ШРУС к ступице, но не передавать крутящий момент.

патент-wipo от Il n 'ya qu' un moyen de lutter contre ce truc

en Показания г-на Ганье и д-ра Келли показывают, что у квадроцикла нет трех из этих компонентов: рулевого колеса, коробка передач и кардан или ШРУС.

Giga-fren fr Je suis reconnaissant

en Показания г-на Ганье и доктора Келли показывают, что у квадроцикла нет трех из этих компонентов: рулевого колеса, коробки передач и карданного шарнира или ШРУС.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
