Что обозначают значки на приборной панели Тойота

Как расшифровываются пиктограммы на приборной панели Toyota

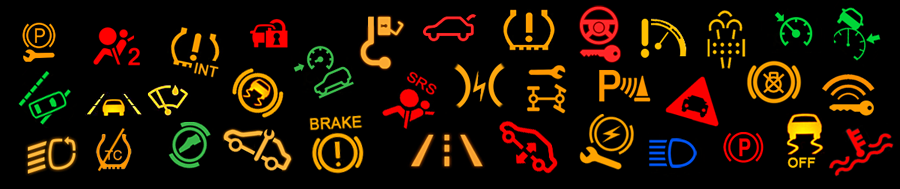

Сегодняшняя тема — Пиктограммы на приборной панели. Их существует великое множество и как говорится, они на разные случаи жизни. Одни предупреждают водителя от будущих всевозможных неприятностях, другие просто информируют о работе тех или иных систем машины, ну а третьи в буквальном смысле кричат водителю о неисправности. Согласно статистике можно твердо утверждать, что обладателем одних из самых многообразных по своему количеству символов на приборной панели машины остается автомобиль марки Тойота. Поэтому уважаемые друзья, в сегодняшней нашей статье мы постараемся как можно полнее и подробнее рассказать все о предупреждающих значках-пиктограммах находящихся в автомашинах, которые могут загораться на приборной панели автомобиля Toyota.



Разумеется, что при обычной эксплуатации автомобиля вам будет вовсе необязательно знать, какой символ-значок на приборной панели Toyota что обозначает, так как при правильной эксплуатации и своевременном обслуживании автомобиля они никогда вас не побеспокоят.



Но жизнь учит нас автомобилистов тому, что нужно быть готовым к любым поворотам судьбы. Как говорится, даже на старуху бывает проруха, значит, даже самый крупный в мире автопроизводитель в том числе может совершать определенные ошибки. Это означает, что в течении жизни автомобиля даже при тщательном соблюдении всех регламентов и заботе о своем железном коне, приборная панель в машине может в один прекрасный день вспыхнуть предательскими огнями, буд-то бы новогодняя ёлка. Виной этому всему может оказаться просто банальный заводской брак. К нашему сожалению, от ошибок на сборочном конвейере никто не застрахован.



Смотрите также: 12 автомобильных «хаков», о которых должен знать любой автомобилист



Прежде чем случится неприятность и вам придется вглядываться в приборную панель просматривая определенный мануал или нашу статью, спешим предупредить наших автомобилистов о том, что некоторые индикаторы на определенных комплектациях моделей Toyota на сегодняшнее время достаточно редки.

Поэтому мы публикуем в своей статье список самых распространенных на сегодняшний день обозначений с наиболее популярных автомобилей Тойота.



Не бойтесь друзья предупреждающих символов на приборной панели.

В конце вступительного слова нам хотелось бы сказать о том, что предупреждающие знаки на приборной панели загораются каждый последующий раз при включении зажигания. Это нормальная практика, которая говорит о том, что компьютер автомобиля начинает проверку датчиков и всех систем автомобиля. Паниковать стоит только в том случае, когда эти значки не погаснут.



И наконец, также необходимо помнить, что некоторые предупреждающие значки-символы могут предупредить вас водителей об общих недугах автомобиля не называя при этом конкретную проблему. При появлении на приборной панели такого индикатора необходимо незамедлительно обратиться в сервис для прохождения диагностики.





1. Индикатор предупреждения подушек безопасности— он указывает на проблемы связанные с системой подушек безопасности, которые должны быть незамедлительно проверены в сертифицированном сервисном центре, если вы заботитесь о своей безопасности. Значок может также появиться и при ручном отключении одной или нескольких подушек безопасности.



2. Предупреждение неисправности антиблокировочной системы— он говорит о том, что в антиблокировочной системе ABS (что предотвращает блокировку колес при резком торможении и помогает водителю сохранить контроль над машиной) обнаружена ошибка или сам датчик нуждается в своей замене. Такой значок-символ  может появится и в том случае, если на один из датчиков налипло слишком много грязи, а также, если вы использовали свой автомобиль в спортивном режиме с быстрыми ускорениями и резкими торможениями, что могло или позволило «обмануть» саму систему ABS. Тот же самый эффект может дать и застрявший в грязи или в снегу автомобиль, где одно или несколько колес будут буксовать на месте.



3. Индикатор неисправности двигателя— это наверное самый страшный индикатор на приборной панели из всех имеющихся. Многие автомобилисты увидя его сразу начинают думать, что произошла поломка двигателя. Однако, все может быть не настолько печально. Появление данного значка на «приборке» может информировать вас о том, что сам датчик вышел из строя или в двигателе произошел сбой и он перестал работать в оптимальном режиме, а мотор из-за него выбрасывает в атмосферу больше вредных веществ чем положено.

Действительно, опасаться стоит лишь в том случае, если одновременно при появлении такой индикации мотор начал издавать посторонние звуки или у него пропала тяга. Но в любом случае друзья, посещение СТО — для вас ОБЯЗАТЕЛЬНО!



4. Значок давления масла – если говорить простым языком, то можно сказать следующее, если загорелся этот значок-символ, то это будет означать, что давление масла в двигателе слишком низкое или слишком высокое, так что необходимо проверить уровень масла в двигателе перед тем как начнете дальнейшее вождение автомобиля. Индикатор может также предупредить и о неисправности масляного насоса, что он поврежден, или о появлении пробки в масляной магистрали. Неправильная вязкость масла может также стать еще одной причиной появления этой пиктограммы.



5. Низкая температура охлаждающей жидкости двигателя— говорит нам о том, что охлаждающая жидкость в двигателе имеет слишком холодную и заниженную температуру для данного мотора. Если индикатор на приборной панели не исчезает после того, как автомобиль проехал несколько километров пути, то это будет означать, что-то пошло не так, и в этом случае надо обратиться к механику. Термостат, то есть клапан, который позволяет охлаждающей жидкости проходить через радиатор, или тот же электрический вентилятор могут по ошибке работать в постоянном режиме с максимальным охлаждением двигателя.



Автозапчасти от А до Я: Устройство автомобилей для водителей-новичков



Данную проблему нельзя назвать серьезной, но все-же, при ней двигатель работающий не на оптимальной температуре будет потреблять больше топлива и выбрасывать в атмосферу больше выхлопных газов чем ему положено.



6. Индикатор ближнего света— сообщает нам, что ближний свет или дневные ходовые/габаритные огни включены. Если индикатор имеет восклицательный знак, то вы должны проверить сами фары, так как одна или несколько лампочек в них перегорели.



7. Необходимость техобслуживания— информирует нас о том, что масло и соответствующие фильтры должны быть заменены в рамках текущего технического обслуживания. Сообщение на мульти-информационном дисплее (если он у вас есть) может предупредить вас за несколько сотен километров о приближающемся графике технического обслуживания, прежде чем загорится основной индикатор.



8. Предупреждающий знак низкого уровня жидкости в бачке омывателя— он информирует нас о том, что необходимо долить в бачок омывающей жидкости.



9. Предупреждение о необходимости дозаправиться— если последняя полоска на индикаторе начинает загораться и мигает, то пора заехать на АЗС и пополнить бак горючим.



10. Предупреждение системы электроусилителя— указывает нам о наличии проблемы с электроусилителем руля. В запущенном варианте вы сами почувствуете наличие проблемы своими же руками, когда руль Тойоты станет тяжелым, прямо как на КамАЗе. Это не опасно, но и не приятно. Посетите друзья автосервис.



11. Предупреждение об открытых дверях— это означает, что одна или несколько дверей открыты или закрыты не полностью.



12. Индикатор парковочного тормоза— информирует нас о поднятом стояночном тормозе. Если вы отпустили стояночный тормоз, а значок-символ не пропал, то вероятнее всего, что имеется проблема, поэтому вы должны проверить тормоза автомобиля. Тормозным дискам или колодкам может потребоваться замена.



13. Предупреждение о повышенной температуре охлаждающей жидкости— означает следующее, что двигатель слишком горячий и скоро наступят необратимые последствия. Заглушите пожалуйста мотор и вызовите механика, или отбуксируйте машину в ближайший автосервис. Если индикация сработала при холодном пуске мотора, то это предупреждение может быть вызвано коротким замыканием, а также неисправным датчиком или ошибкой компьютера. В любом случае друзья, лучше отвезите свой автомобиль к механику.



14. Индикатор противотуманных фар— информирует нас о том, что противотуманки (фары) включены.



15. Индикатор габаритных огней— проинформирует нас о том, что стояночные огни в машине (дневные ходовые огни/габаритные огни) ВКЛЮЧЕНЫ.



16. Пиктограмма дальнего света

— информирует нас о том, что дальний свет в машине включен. Убедитесь пожалуйста, что в ночное время вы не слепите попутных и встречных автомобилистов.



17. Стрелки, указывающие на работу поворотников— предупреждают нас о включенных поворотниках или о работающей аварийной сигнализации.



18. Аварийная лампочка предупреждения аккумулятора— в основном она сообщает нам о том, что аккумулятор не заряжается правильно или он не заряжается вовсе. В основном данный значок-символ (индикатор) отображается в тот момент, когда двигатель выключен, а свет или радио включены.



19. Значок ремня безопасности— обозначает следующее, что вы или пассажир(ы) должны пристегнуть ремень безопасности.



20. Индикатор работы трансмиссии— указывает нам на неисправность в трансмиссии. Обычно он появляется на автомобилях с АКПП, когда коробка передач по какой-то причине перестает должным образом исполнять свои прямые обязанности. Мы в этом случае, если индикатор включился, не рекомендуем водителям самостоятельно передвигаться на автомобиле.



21. Предупреждающий символ топливного фильтра— если индикатор продолжает гореть, то это указывает на то, что в топливном фильтре была обнаружена вода. Не паникуйте друзья в тот момент, когда появилось данное предупреждение на приборной панели, вы были или находитесь за рулем и у вас достаточно времени, чтобы посетить автосервис и избавится от воды.



22. Индикатор свечей накаливания (предпусковые свечи)— этот символ-значок появится в тот момент, когда на улице холодно и он будет информировать вас о том, что свечи внутри двигателя начали прогрев камеры сгорания (в дизельных двигателях). Не запускайте в такой момент двигатель, ждите, пока индикатор не погаснет. Если он не исчезает и не гаснет, и будет слишком долго гореть, то значит в вашем автомобиле появилась неисправность свечей накаливания или им слишком холодно.



23. Тот же самый индикатор, что мы упомянули в пункте № 13, но другого цвета. Заглушите пожалуйста двигатель, потому что ему слишком жарко.



24. Пиктограмма STO — это нормально, если она появляется при запуске автомобиля, но если так пойдет и дальше пока вы едете на машине, то вместе с № 13 или N 5 это будет действительно означать, что вы должны остановиться.



25. Индикатор круиз-контроля— говорит нам о том, что система круиз-контроля включена. Как правило, вы сами можете отключить ее просто нажав на тормоз.



26. Индикатор положения передачи— показывает нам, на какой передаче вы едите или находитесь.



27. Тот же самый индикатор, что был нами упомянут в пункте № 8. Он означает, что необходимо долить жидкость в стеклоомыватель.



28. Тот же самый индикатор, что был в пункте № 9 — Требуется заправка авто.



29. Контроль устойчивости автомобиля или сигнальная лампа Traction Control— если индикация не гаснет, то таким образом она предупреждает нас, что существует проблема с одной из данных систем.



30. Индикатор давление в шинах— он означает, что давление в одной или нескольких шинах низкое или наоборот, слишком высокое. Это очень удобная система оповещения, которая предупредит нас о внезапном проколе колеса.



31. Индикатор отключения контроля тягового усилия— он предупреждает нас, что мы (вы) отключили противобуксовочную систему.



32. Индикатор скольжения транспортного средства— если он включится при движении по снегу, по льду, по грязи или по очень мокрой дороге, то это будет означать, что автомобиль буксует и данная система контроля тяги работает для обеспечения максимального сцепления с дорожным покрытием.



33. Индикатор Overdrive OFF— информирует нас о том, что система овердрайв выключена.



34. Предупреждение о температуре масла в автоматической коробке передач- этот значок-символ (индикатор) означает, что температура масла в трансмиссии слишком высока, вы должны снизить скорость движения или вообще остановиться, чтобы дать маслу остыть. Неправильное трансмиссионное масло может привести к перегреву компонентов КПП. Отвезите ваш автомобиль в автосервис, если данная проблема не устранилась.



35. Lane Keeping Assist— этот индикатор означает неполадки, связанные с той системой, которая удерживает ваш автомобиль на полосе движения. Не убирайте пожалуйста руки с руля.



36. Adaptive Front Lighting— это значок индикатора автоматической система, которая производит переключение между фарами ближнего и дальнего света, если он загорелся, то это означает, что система работает не правильно.



37. Тот же самый индикатор, что был упомянут в пункте № 10.



38. Pre Collision System— данный значок-символ предупреждает нас о том, что система, помогающая предотвратить фронтальное столкновение, не работает. Ведите машину как можно осторожнее и обратитесь в автосервис для устранения данной проблемы.





39. Индикация стояночного тормоза— информирует нас о том, что стояночный тормоз на машине включен.



40. Индикатор Экологичного/Экономичного режима— он сообщает нам, что мы едем (вы едете) в ЭКО-режиме для экономии топлива.



Что это значит?- Простое руководство по автомобильным терминам



Чтобы доскональнее изучить материальную часть вашей Тойоты, не забудьте друзья прочитать инструкции по эксплуатации поставляемую в комплекте с самим автомобилем. Старайтесь ездить аккуратно и вовремя делать регулярное техническое обслуживание автомобилю, всегда используйте только оригинальные запасные части и технические жидкости разработанные специально для вашей модели автомобиля.

Индикаторы и значки на панели приборов

С каждым годом современные автомобили дополняются различными электронными системами и функциями, имеющие индикацию своей работы. В данной статье приведен список визуальных индикаторов, которые применяются в автомобилях для информирования водителя.

Индикаторы зеленого цвета, в основном, сообщают об активировании той или иной системы. Красные или желтые (или мигающие), как правило, о неисправностях или в предупредительных целях.

Предупредительные индикаторы

src=»/images/remote/http—instalator.ru-images-stories-indicators-brake_trouble_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-brake_trouble_indicator_canada.gif» Задействован ручной тормоз, низкий уровень тормозной жидкatости или возможно другие проблемы в тормозной системе.

src=»/images/remote/http—instalator.ru-images-stories-indicators-temperature_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-temperature_indicator_cold.gif» Повышенная (красный) или пониженная (синий цвет) температура системы охлаждения двигателя. Мигающий указатель — неисправности в электрике системы охлаждения.

src=»/images/remote/http—instalator.ru-images-stories-indicators-oil_trouble_indicator.gif» Падение давления в системе смазки (Oil Pressure) двигателя ниже допустимого значения. Может также обозначать падения уровня масла.

src=»/images/remote/http—instalator.ru-images-stories-indicators-low_oil_level_symbol.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-Oil_level_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-oil_level_mimimum.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-oil_level_SenSor.gif» Датчик падения уровня масла в двигателе (Engine Oil Sensor). Уровень масла (Oil Level) ниже допустимого значения и необходима доливка.

src=»/images/remote/http—instalator.ru-images-stories-indicators-charge_system_trouble_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-hybrid_battery_trouble_indicator.gif» Падение напряжения в бортовой сети автомобиля, отсутствие заряда АКБ или другие неисправности в системе электроснабжения (с надписью MAIN — для гибрида).

Индикаторы, сообщающие о неисправностях и относящиеся к системам безопасности

src=»/images/remote/http—instalator.ru-images-stories-indicators-master_warning_light.gif» Предупредительный сигнал для привлечения внимания водителя в случае нештатной ситуации (падение давления масла, незакрытая дверь и т.д.), обычно сопровождающийся пояснительной текстовой информацией на дисплее приборной панели или другим указателем.

src=»/images/remote/http—instalator.ru-images-stories-indicators-master_warning_light_2.gif» Неисправность в электронной системе стабилизации.

src=»/images/remote/http—instalator.ru-images-stories-indicators-SRS_air_bag_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-SRS_text_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-air_bag_symbol.gif» Неисправности одной или более подушек системы пассивной безопасности (Supplemental Restraint System — SRS).

src=»/images/remote/http—instalator.ru-images-stories-indicators-side_airbag_off_indicator_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-side_airbag_off_indicator.gif» Индикатор отключения подушки безопасности переднего пассажира (Side Airbag Off).

src=»/images/remote/http—instalator.ru-images-stories-indicators-passenger_air_bag.jpg» Индикатор подушки безопасности пассажира (Passenger Air Bag), которая отключается автоматически. Если на сиденьи находится взрослый человек, а индикатор показывает «AIRBAG OFF», значит имеется неисправность в системе.

src=»/images/remote/http—instalator. ru-images-stories-indicators-rsca_off_indicator.gif» Отключена система боковых (занавесок) подушек безопасности (Roll Sensing Curtain Airbags — RSCA), срабатывающих при опрокидывании автомобиля. Часто встречается на склонных к опрокидыванию автомобилях (с высоким центром тяжести). Один из поводов для ее отключения — езда по бездорожью, где происходят большие крены кузова, способные вызвать срабатывание датчиков системы.

src=»/images/remote/http—instalator.ru-images-stories-indicators-pcs_indicator_orange.gif» Неисправность предаварийной системы безопасности (Pre Collision or Crash System — PCS).

src=»/images/remote/http—instalator.ru-images-stories-indicators-security_indicator_symbol.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-engine_immobilizer.gif» Индикатор активации противоугонной системы или иммобилайзера.

src=»/images/remote/http—instalator.ru-images-stories-indicators-lock.gif» Сигнализирует о неисправности противоугонной системы или о каком-то сбое в ее работе.

src=»/images/remote/http—instalator.ru-images-stories-indicators-drivetrain_trouble_indicator.gif» Неисправности или перегрев автоматической КПП или других узлов трансмиссии.

src=»/images/remote/http—instalator.ru-images-stories-indicators-powertrain_trouble_indicator.gif» Описание неисправности нужно искать в руководстве по эксплуатации автомобиля.

src=»/images/remote/http—instalator.ru-images-stories-indicators-transmission.gif» Встречается в основном на суперкарах и сообщает о неисправности в одном из узлов трансмиссии или о его перегреве. Есть опасность для машины стать неуправляемой.

src=»/images/remote/http—instalator.ru-images-stories-indicators-transmission_temperature_warning.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-transmission_temperature_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-at_oil_temp_amber.gif» Превышена допустимая температура в автоматической коробке передач (Automatic Transmission — A/T). Дальнейшее движение крайне не рекомендуется до охлаждения АКПП.

src=»/images/remote/http—instalator.ru-images-stories-indicators-AT_fault_indicator.gif» Электрические неисправности в автоматической трансмиссии (Automatic Transmission — AT). Продолжение движения не рекомендуется.

src=»/images/remote/http—instalator.ru-images-stories-indicators-a-t_p_indicator1.gif» Индикатор режима блокировки АКПП (A/T Park — P) в позиции «P» («паркинг») может находиться на автомобилях с полным приводом и понижающим рядом в раздаточной коробке. АКПП блокируется, когда переключатель режимов полного привода находится в нейтральной позиции (N).

src=»/images/remote/http—instalator.ru-images-stories-indicators-steering_trouble_indicator.gif» Неисправность в гидро- или электроусилителе рулевого управления.

src=»/images/remote/http—instalator.ru-images-stories-indicators-park_brake_indicator.gif» Активирован стояночный тормоз.

src=»/images/remote/http—instalator.ru-images-stories-indicators-brake_fluid_low. gif» Низкий уровень тормозной жидкости.

src=»/images/remote/http—instalator.ru-images-stories-indicators-abs_indicator_us.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-euro_abs_3.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-abs_indicator_canada.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-ANTILOCK_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-antilock_indicator_2.gif» Неисправность в антиблокировочной системе тормозов (Antilock Braking System — ABS) или система отключена (если есть такая возможность и она задействована).

src=»/images/remote/http—instalator.ru-images-stories-indicators-brake_pad_wear_warning.gif» Тормозные колодки изношены до предельного уровня.

src=»/images/remote/http—instalator.ru-images-stories-indicators-electronically_controlled_brake_warning.gif» Неисправность в системе распределения тормозных усилий.

src=»/images/remote/http—instalator. ru-images-stories-indicators-electric_park_brake.gif» Неисправность в системе электрического парковочного тормоза.

src=»/images/remote/http—instalator.ru-images-stories-indicators-shift_lock_indicator.gif» При включенном зажигании сигнализирует о необходимости нажатия на тормоз для разблокировки переключателя передач АКПП.

src=»/images/remote/http—instalator.ru-images-stories-indicators-tire_pressure_monitor2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-tire_pressure_arrow.gif» Падение давления воздуха в одной или нескольких шинах более, чем на 25% от номинального значения.

src=»/images/remote/http—instalator.ru-images-stories-indicators-check_engine_light.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-check_engine_light_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-service_engine_soon_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-check_engine_light_3.gif» src=»/images/remote/http—instalator. ru-images-stories-indicators-check_eng_text_1.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-epc_indicator.gif» При работающем двигателе сигнализирует о необходимости диагностики двигателя и его систем или о наличии неполадок в их работе. Может сопровождаться отключениием некоторых систем автомобиля до устранения неисправности. Система EPC (Electronic Power Control — электронный регулятор мощности) при обнаружении неисправности в двигателе может принудительно снизить подачу топлива.

src=»/images/remote/http—instalator.ru-images-stories-indicators-ENG_ASTOP_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-ENG_ASTOP_fault_indicator.gif» Индикаторы системы Start-Stop (ENG Auto Stop (A-STOP)). Зеленый — двигатель выключен. Желтый — неисправность в системе.

src=»/images/remote/http—instalator.ru-images-stories-indicators-reduced_engine_power_light.jpg» Падение мощности двигателя по каким-либо причинам. Остановка двигателя и его перезапуск не менее чем через 10 секунд иногда решает проблему.

src=»/images/remote/http—instalator.ru-images-stories-indicators-spanner_service_indicator.gif» Неполадки в работе двигателя или электроники трансмиссии. Может также указывать на неисправность иммобилайзера или системы впрыска.

src=»/images/remote/http—instalator.ru-images-stories-indicators-lambda_indicator.gif» Неисправен или загрязнен кислородный датчик (лямбда-зонд). Продолжать движение не рекомендутся, потому что данный датчик напрямую влияет на работу системы впрыска.

src=»/images/remote/http—instalator.ru-images-stories-indicators-Catalytic_converter_overheat_symbol.gif» Неисправность или перегрев каталитического нейтрализатора. Может сопровождаться падением мощности двигателя.

src=»/images/remote/http—instalator.ru-images-stories-indicators-check_gas_cap_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-check_gas_cap_indicator.gif» Проверьте крышку топливного бака.

src=»/images/remote/http—instalator.ru-images-stories-indicators-message_indicator_symbol. gif» Указывает водителю о появлении нового сообщения на дисплее приборной панели или включении другого индикатора. Может напоминать о необходимости выполнения каких-то сервисных функций или сообщать о других проблемах.

src=»/images/remote/http—instalator.ru-images-stories-indicators-manual.gif» Сообщает, что водителю нужно обратиться к инструкции по эксплуатации автомобиля, чтобы расшифровать сообщение с дисплея приборной панели.

src=»/images/remote/http—instalator.ru-images-stories-indicators-low_coolant.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-low_coolant_4_002.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-low_coolant_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-low_coolant_3.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-low_coolant_4.gif» Понижен уровень охлаждающкей жидкости в системе охлаждения двигателя.

src=»/images/remote/http—instalator.ru-images-stories-indicators-electronic_throttle_control_indicator_2. gif» Неисправность электронной дроссельной заслонки (ETC).

src=»/images/remote/http—instalator.ru-images-stories-indicators-blind_spot_indicator2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-BSM_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-BSM_off_indicator.gif» Неисправна или отключена система слежения (Blind Spot — BSM) за невидимыми для водителя зонами вокруг автомобиля.

src=»/images/remote/http—instalator.ru-images-stories-indicators-lift_service_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-service_light.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-maintenance_required_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-Oil_change_indicator.gif» Напоминание о необходимости проведения планового техобслуживания (Maintenance Required) автомобиля, смены масла (OIL CHANGE) и т.д. Первый индикатор в некоторых автомобилях может указывать на более серьезные проблемы.

src=»/images/remote/http—instalator.ru-images-stories-indicators-air_filter_clogged_indicator.gif» Загрязнен и нуждается в замене воздушный фильтр системы впуска двигателя.

src=»/images/remote/http—instalator.ru-images-stories-indicators-night_view_indicator.gif» Неисправность в системе ночного видения (Night View)/перегорели инфракрасные датчики.

src=»/images/remote/http—instalator.ru-images-stories-indicators-overdrive_off_indicator.gif» Выключена повышающая передача «овердрайв» (Overdrive — O/D) в автоматической коробке передач.

Системы стабилизации и помощи в критических ситуациях

src=»/images/remote/http—instalator.ru-images-stories-indicators-trac_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-active_trac_indicator.jpg» src=»/images/remote/http—instalator.ru-images-stories-indicators-dtc_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-traction_control_system.gif» src=»/images/remote/http—instalator. ru-images-stories-indicators-TRAC_OFF_indicator_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-TCS_off_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-TCSS_off_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-VSA_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-VSC_TRAC_indicator_2.gif» Индикаторы антипробуксовочной системы (Traction and Active Traction Control, Dynamic Traction Control (DTC), Traction Control System (TCS)): зеленые указывают, что система в данный момент выполняет какие-либо действия; желтые — система отключена или обнаружен какой-то сбой в ее работе. Поскольку она связана с системами подачи топлива и тормозной, то неисправности в этих системах могут вызвать ее отключение.

src=»/images/remote/http—instalator.ru-images-stories-indicators-esp_bas_indicator.gif» Системы стабилизации (Electronic Stability Program — ESP) и помощи при экстренном торможении (Brake Assist System — BAS) взаимосвязаны. Данный индикатор сообщает о неполадках в какой-то из них.

src=»/images/remote/http—instalator.ru-images-stories-indicators-kdss_indicator.gif» Неисправность в системе кинетической стабилизации подвески (Kinetic Dynamic Suspension System — KDSS).

src=»/images/remote/http—instalator.ru-images-stories-indicators-grade_assist.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-crawl_control_indicator_symbol.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-terrain_selector_symbol.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-Hill_start_1.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-hill_holder_1.gif» Индикаторы систем подъема/спуска с горы, поддержания постоянной скорости, помощи при трогании с места и т.д.

src=»/images/remote/http—instalator.ru-images-stories-indicators-vsc_slip_off_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-dsc_off_indicator. gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-vdc_off_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-vsc_off_indicator.gif» Система стабилизации (Stability Control) деактивирована. Также она автоматически отключается при горящем индикаторе «Check Engine». В зависимости от производителя система стабилизации может называться по разному: AdvanceTrac, Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Dynamic Stability and Traction Control (DSTC), Electronic Stability Control (ESC), Interactive Vehicle Dynamics (IVD), Precision Control System (PCS), StabiliTrak, Vehicle Dynamic Control (VDC), Vehicle Dynamics Control Systems (VDCS), Vehicle Stability Assist (VSA), Vehicle Stability Control (VSC) и т.д. Обнаружив скольжение колес, при помощи систем тормозов, подачи топлива и управления подвеской выравнивает положение автомобиля на дороге.

src=»/images/remote/http—instalator.ru-images-stories-indicators-dynamic_stability_control_indicator. gif» Индикатор системы стабилизации Dynamic Stability Control (DSC) или Electronic Stability Program (ESP). На машинах некоторых производителей обозначает антипробуксовочную систему Anti-Slip Regulation (ASR) и дифференциал с электронной блокировкой Electronic Differential Lock (EDL).

src=»/images/remote/http—instalator.ru-images-stories-indicators-dynamic_stability_control1.gif» Задействован полный привод или система нуждается в диагностике.

src=»/images/remote/http—instalator.ru-images-stories-indicators-ASR_BAS_fault_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-BAS_ASR_indicator.gif» Неисправность в системе помощи при экстренном торможении Brake Assist System (BAS). Влечет за собой отключение системы Electronic Anti-Slip Regulation (ASR).

src=»/images/remote/http—instalator.ru-images-stories-indicators-iba_off_indicator.gif» Отключена система итнеллектуальной помощи при экстренном торможении (Intelligent Brake Assist — IBA), способная для предупреждения столкновения самостоятельно задействовать тормозную систему при обнаружении препятствия в опасной близости от машины. Если система не отключена, а индикатор горит — возможно неисправность или загрязнение лазерных датчиков системы.

src=»/images/remote/http—instalator.ru-images-stories-indicators-slip_indicator_symbol.gif» Индикатор того, что зафиксировано скольжение автомобиля и система стабилизации вступила в работу.

src=»/images/remote/http—instalator.ru-images-stories-indicators-stabilty_Control_fault_indicator_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-stability_control_fault_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-tcs_trouble_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-slip_indicator.gif» Система стабилизации неисправна или не функционирует. Автомобиль продолжает управляться нормально, но без помощи электроники.

Индикаторы специальных и дополнительных систем

src=»/images/remote/http—instalator.ru-images-stories-indicators-key_not_found.gif» src=»/images/remote/http—instalator. ru-images-stories-indicators-key_found.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-key.gif» Отсутствие/присутствие электронного ключа в автомобиле.

src=»/images/remote/http—instalator.ru-images-stories-indicators-key_fob_in_vehicle.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-key_fob_battery_low.gif» Первый значек — отсутствие электронного ключа в автомобиле. Второй — ключ найден, но его батарея нуждается в замене.

src=»/images/remote/http—instalator.ru-images-stories-indicators-frost_warning_indicator.png» src=»/images/remote/http—instalator.ru-images-stories-indicators-snow_mode_indicator.gif» Включен режим «Снег» (Snow Mode), поддерживающий повышенные передачи при движение и трогании с места. Может иметь возможность управлять подачей топлива.

src=»/images/remote/http—instalator.ru-images-stories-indicators-alert_indicator.gif» Предлагает водителю остановиться и отдохнуть от вождения. Может сопровождаться звуковым сигналом или текстовым сообщением на дисплее.

src=»/images/remote/http—instalator.ru-images-stories-indicators-distance_warning_indicator.gif» Сообщает об опасном сокращении дистанции до впереди идущего автомобиля или о появлении препятствия на пути следования. Может являться частью системы «Круиз-контроль».

src=»/images/remote/http—instalator.ru-images-stories-indicators-easy_access_symbol.gif» Индикатор легкого доступа в автомобиль с системой регулирования высоты положения кузова над дорогой.

src=»/images/remote/http—instalator.ru-images-stories-indicators-cruise_control_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-cruise_control_indicator_symbol.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-adaptive_cruise_control_indicator_symbol.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-set_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-ACC_indicator.gif» Активирован круиз-контроль (Cruise Control) или адаптивный круиз-контроль (Adaptive Cruise Control — ACC), способный поддерживать необходимую скорость для сохранения дистанции до впереди идущего автомобиля. Мигающий индикатор может указывать на неисправность в системе.

src=»/images/remote/http—instalator.ru-images-stories-indicators-brake_hold_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-automatic_hold_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-hold_indicator.gif» Активирована тормозная система (Brake Hold). Растормаживание происходит после нажатия на педаль газа.

src=»/images/remote/http—instalator.ru-images-stories-indicators-sport_suspension_setting.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-comfort_suspension_setting.gif» Спортивный и комфортный режим работы амортизаторов (Sport Suspension Setting / Comfort Suspension Setting).

src=»/images/remote/http—instalator.ru-images-stories-indicators-height_high_indicator.gif» На автомобилях с пневматической подвеской подобный индикатор указывает высоту положения кузова над дорогой. В данном случае высшее положение (HEIGHT HIGH).

src=»/images/remote/http—instalator.ru-images-stories-indicators-check_suspension_indicator.gif» Check Suspension — CK SUSP. Указывает на вероятные неисправности в ходовой части и необходимость ее проверки.

src=»/images/remote/http—instalator.ru-images-stories-indicators-CMBS_indicator.gif» Выключена или неисправна (возможно загрязнены датчики-радары) система предупреждения столкновений (Collision Mitigation Brake System — CMBS), с помощью радара следящая за пространством впереди машины и способная без участия водителя в случае необходимости применить экстренное торможение.

src=»/images/remote/http—instalator.ru-images-stories-indicators-haul_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-tow_mode_indicator.gif» Включен режим движения с прицепом (Tow Mode).

src=»/images/remote/http—instalator.ru-images-stories-indicators-parking_assistant.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-parking_assistant_2. gif» Система помощи при парковке (Park Assist). Зеленый — система активирована. Желтый — сбой в работе или загрязнены датчики системы.

src=»/images/remote/http—instalator.ru-images-stories-indicators-lane_departure_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-lka_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-lane_departure_warning.gif» Индикатор системы слежения за полосой движения (Lane Departure Warning Indicator — LDW, Lane Departure Prevention — LDP, или Lane Keeping Assist — LKA). Желтый мигающий сигнал предупреждает, что автомобиль смещается со своей полосы вправо или влево. Может сопровождаться звуковым сигналом. Желтый немигающий может указывать на неисправность. Зеленый — система активирована.

src=»/images/remote/http—instalator.ru-images-stories-indicators-stop_start_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-stop_start_off_indicator.gif» Stop Start System Function Indicators.

src=»/images/remote/http—instalator.ru-images-stories-indicators-Starter_SyStem_indicator_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-Starter_SyStem_indicator.gif» Неисправность в системе «Start/Stop», способной в целях экономии топлива глушить двигатель, к примеру, при остановке на красный свет, и запускать его снова при нажатии на «газ».

src=»/images/remote/http—instalator.ru-images-stories-indicators-eco_operation_symbol.gif» Водитель ведет автомобиль в режиме экономии топлива.

src=»/images/remote/http—instalator.ru-images-stories-indicators-eco_mode_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-econ_indicator.gif» Активирован режим экономичного движения (ECO MODE).

src=»/images/remote/http—instalator.ru-images-stories-indicators-up_shift_light.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-up_shift_indicator.gif» Подсказывает когда лучше перейти на повышенную передачу в целях экономии топлива на автомобилях с механической КПП.

src=»/images/remote/http—instalator.ru-images-stories-indicators-4×2.gif» Трансмиссия находится в режиме заднего привода.

src=»/images/remote/http—instalator.ru-images-stories-indicators-4x4_auto.gif» Трансмиссия находится в режиме заднего привода, но при необходимости электроника автоматически включает режим полного привода.

src=»/images/remote/http—instalator.ru-images-stories-indicators-4hi_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-4x4_high.gif» Задействован режим полного привода.

src=»/images/remote/http—instalator.ru-images-stories-indicators-4lo_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-4x4_low.gif» Задействован режим полного привода с понижающим рядом в раздаточной коробке.

src=»/images/remote/http—instalator.ru-images-stories-indicators-differential_lock.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-all_wheel_lock.gif» src=»/images/remote/http—instalator. ru-images-stories-indicators-awd_lock_indicator.gif» Заблокирован центральный (межосевой) дифференциал и используется режим «жесткого» полного привода.

src=»/images/remote/http—instalator.ru-images-stories-indicators-electronic_differential.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-rear_differential_lock.gif» Заблокирован задний межколесный дифференциал.

src=»/images/remote/http—instalator.ru-images-stories-indicators-all_wheel_drive_disabled.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-AWD_malfunction_symbol.gif» Первый индикатор — полный привод отключен. Второй — в нем обнаружена неисправность.

src=»/images/remote/http—instalator.ru-images-stories-indicators-4wd_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-all_wheel-drive_trouble.gif» При работающем двигателе может сообщать о неисправности в системе полного привода (4 Wheel Drive — 4WD, All Wheel Drive — AWD) или о несовпадении диаметров колес передней и задней осей.

src=»/images/remote/http—instalator.ru-images-stories-indicators-SH-AWD_indicator.gif» Неисправности в системе полного привода (Super Handling — SH, All Wheel Drive — AWD). Возможно перегрев дифференциала.

src=»/images/remote/http—instalator.ru-images-stories-indicators-rear_diff_temperature.gif» Превышена температура масла в заднем дифференциале (Rear Differential Temperature). Рекомендуется остановиться и дождаться охлаждения дифференциала.

src=»/images/remote/http—instalator.ru-images-stories-indicators-4was_indicator1.gif» При работающем двигателе сообщает о неисправности в системе активного подруливания (4 Wheel Active Steer — 4WAS).

src=»/images/remote/http—instalator.ru-images-stories-indicators-Rear_Active_Steer_indicator.gif» Неисправность в системе активного подруливания задних колес (Rear Active Steer — RAS) или система отключена. Неисправности в системах двигателя, тормозов или подвески могут вызвать автоматическое отключение RAS.

src=»/images/remote/http—instalator. ru-images-stories-indicators-2nd_strt_indicator.gif» Задействована функция трогания с места с повышенной передачи. Может использоваться на автомобилях с АКПП для езды в условиях скользкого дорожного покрытия.

src=»/images/remote/http—instalator.ru-images-stories-indicators-CVT_indicator.gif» На автомобилях, оборудованных вариатором (Continuously Variable Transmission — CVT), загорается на несколько секунд после включения зажигания.

src=»/images/remote/http—instalator.ru-images-stories-indicators-vgrs_indicator1.gif» Неисправность в рулевом управлении с переменным передаточным числом (Variable Gear Ratio Steering — VGRS).

src=»/images/remote/http—instalator.ru-images-stories-indicators-ect_power_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-etcs_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-eml_indicator.gif» Индикаторы системы переключения режимов движения «SPORT», «POWER», «COMFORT», «SNOW» (Electronically Controlled Transmission — ECT, Electronic Throttle Control System — ETCS, Electronic Throttle Control, Elektronische Motorleistungsregelung). Может иметь возможность изменять настройки АКПП, подвески, двигателя.

src=»/images/remote/http—instalator.ru-images-stories-indicators-power_mode_setting.gif» Активирован режим «POWER» (PWR) автоматической коробки передач, при котором переключения «наверх» происходят позже, позволяя раскручивать двигатель до более высоких оборотов и, соответственно, получать большую выходную мощность. Может иметь возможность изменять настройки подвески и подачи топлива.

Специфические индикаторы для электромобиля/гибрида

src=»/images/remote/http—instalator.ru-images-stories-indicators-high_voltage_system_fault.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-hybrid_battery_trouble_indicator.gif» Неисправность в контуре высокого напряжения или главной батареи.

src=»/images/remote/http—instalator.ru-images-stories-indicators-ev_system_indicator.gif» Сообщает о наличии неисправности в системе электропривода автомобиля. Смысл тот же, что и у «Check Engine».

src=»/images/remote/http—instalator.ru-images-stories-indicators-high_volt_battery_low.gif» Низкий уровень заряда высоковольтной батареи.

src=»/images/remote/http—instalator.ru-images-stories-indicators-Low_Power.gif» Низкий уровень заряда батарей. Требуется подзарядка.

src=»/images/remote/http—instalator.ru-images-stories-indicators-power_limitation.gif» Указывает на значительное снижение мощности.

src=»/images/remote/http—instalator.ru-images-stories-indicators-charging.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-plug_in_indicator.gif» Батареи находятся в процессе заряда.

src=»/images/remote/http—instalator.ru-images-stories-indicators-ev_mode_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-EV_MODE_indicator_symbol.gif» Гибрид находится в режиме движения только на электротяге. EV (electric vehicle) MODE.

src=»/images/remote/http—instalator.ru-images-stories-indicators-ready_indicator. gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-ready_indicator_2.gif» Автомобиль готов к началу движения (Hybrid Ready).

src=»/images/remote/http—instalator.ru-images-stories-indicators-external_sound_system.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-pedestrian_sound.gif» Неисправность в системе внешнего звукового сопровождения для предупреждения пешеходов о приближении автомобиля.

src=»/images/remote/http—instalator.ru-images-stories-indicators-fault_critical_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-fault_non_critical_indicator.gif» Индикатор обнаружения критической (красный) и не критической (желтый) неисправности. Встречается в электромобилях. Может иметь возможность понижать мощность вплоть до полной остановки двигателя. При загорании красного продолжать движение категорически не рекомендуется.

Индикаторы, используемые в дизельных автомобилях

src=»/images/remote/http—instalator. ru-images-stories-indicators-glow_plug_symbol_indicator.gif» Включены свечи накаливания. Индикатор гаснет после прогрева и отключения свечей.

src=»/images/remote/http—instalator.ru-images-stories-indicators-Diesel_Particulate_Filter_symbol_2.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-Diesel_Particulate_Filter_symbol1.gif» Индикаторы сажевого фильтра (фильтра макрочастиц) Diesel Particulate Filter (DPF).

src=»/images/remote/http—instalator.ru-images-stories-indicators-diesel_exhaust_filter.gif» Недостаток жидкости (Diesel Exhaust Fluid — DEF) в выхлопной системе, которая необходима для каталитической реакции, очищающей отработавшие газы.

src=»/images/remote/http—instalator.ru-images-stories-indicators-diesel_exhaust_filter_2.gif» Неисправность системы очистки отработавших газов или уровень эмиссии слишком высок.

src=»/images/remote/http—instalator.ru-images-stories-indicators-water_in_fuel_indicator.gif» src=»/images/remote/http—instalator. ru-images-stories-indicators-water_trap_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-water_in_fuel_indicator_2.gif» Вода в топливе (Water in Fuel) или необходимость обслуживания системы очистки топлива (Diesel Fuel Conditioning Module — DFCM).

Индикаторы внешних световых приборов

src=»/images/remote/http—instalator.ru-images-stories-indicators-headlamp_symbol_indicator.gif» Индикатор включения наружного освещения.

src=»/images/remote/http—instalator.ru-images-stories-indicators-headlamp_out_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-lamp_out_symbol.gif» Не горит одна или более ламп наружного освещения или неисправности в цепи.

src=»/images/remote/http—instalator.ru-images-stories-indicators-high_beam_indicator.gif» Включен дальний свет.

src=»/images/remote/http—instalator.ru-images-stories-indicators-auto_headlamp_dimmer_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-high-beam_assistant_indicator. gif» Задействована система автоматического переключения между ближним и дальним светом.

src=»/images/remote/http—instalator.ru-images-stories-indicators-headlight_levelling.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-headlight_levelling_2.gif» Неисправность в системе автоматического регулирования угла наклона света фар головного света.

src=»/images/remote/http—instalator.ru-images-stories-indicators-afs_off_indicator.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-cornering_malfunction_indicator.gif» Отключена система адаптивных фар (Adaptive Front-lighting System — AFS) или (возможно мигание) в ней обнаружена неисправность.

src=»/images/remote/http—instalator.ru-images-stories-indicators-daytime_running_lights.gif» src=»/images/remote/http—instalator.ru-images-stories-indicators-daytime_running_lamp.gif» Система автоматического включения фар ближнего света в дневное время (Daytime Running Lamps — DRL).

src=»/images/remote/http—instalator. ru-images-stories-indicators-Tail_light_out_indicator.jpg» Неисправна одна или более ламп стоп-сигнала/заднего фонаря.

src=»/images/remote/http—instalator.ru-images-stories-indicators-tail_light_indicator_canada.gif» Включены габаритные огни.

src=»/images/remote/http—instalator.ru-images-stories-indicators-fog_lamp_indicator_symbol.gif» Включены противотуманные фары.

src=»/images/remote/http—instalator.ru-images-stories-indicators-rear_fog_lamp_indicator_symbol.gif» Включены задние противотуманные фары.

src=»/images/remote/http—instalator.ru-images-stories-indicators-turn_signal_indicator.gif» Включен поворотный сигнал или аварийная сигнализация.

Дополнительные индикаторы

src=»/images/remote/http—instalator.ru-images-stories-indicators-seat_belt_reminder_symbol.gif» Напоминание о непристегнутом ремне безопасности.

src=»/images/remote/http—instalator.ru-images-stories-indicators-door_ajar_warning_indicator.gif» Незакрытая дверь/капот/багажник.

src=»/images/remote/http—instalator.ru-images-stories-indicators-Low_fuel.gif» Остался минимальный запас топлива.

src=»/images/remote/http—instalator.ru-images-stories-indicators-low_windshield_washer_fluid.gif» Кончается жидкость в омывателе ветрового стекла.

Источник http://pajero.us

Обозначения индикаторов на приборной панели автомобиля :: Инфониак

Полезные советы

На приборной панели любого автомобиля есть сигнальные значки, которые информируют водителя о работе некоторых механизмов, а также о неисправностях.

Эти значки помогают вам всегда быть в курсе того, что происходит с вашим автомобилем.

За последние несколько лет индикаторы превратились из обычных лампочек в различные горящие иконки, которые просто понять, легко увидеть, и вообще эти индикаторы стали намного информативнее.

Разные индикаторы имеют разный цвет.


Что означают цвета иконок на приборной панели


Красный

Как правило, красный информирует о серьезной проблеме или о каком-либо нерешенном вопросе безопасности. Также красный цвет используется, чтобы обозначить важные напоминания.

Желтый (оранжевый)

Обычно желтым или оранжевым цветом окрашивают иконки, которые информируют о том, что та или иная деталь автомобиля требует ремонта или нуждается в обслуживании. Однако, если иконка такого цвета начинает мигать, то следует как можно скорее обратиться в мастерскую.

Зеленый или синий

Иконки такого цвета используются исключительно, чтобы дать водителю дополнительную информацию о стабильной работе системы.

Полезные советы

* После того, как загорелся один красный или желтый индикатор, не стоит ждать, чтобы зажглись еще и другие, так как чем больше вы откладываете визит в мастерскую, тем больше повышается риск еще более серьезной поломки автомобиля, что может, в свою очередь привести к очень неприятным последствиям.

* Старайтесь регулярно осуществлять технический осмотр, который поможет избежать неожиданных неисправностей. Всегда обращайте внимание на значки приборной панели, и вы будете в курсе работ всех систем автомобиля.

Читайте также: 20 полезных советов, как сохранить автомобиль в чистоте

Значки на приборной панели


Предупреждающие символы

1. Включены передние противотуманные фары.

2. Такой индикатор может означать: неисправность в электроусилителе или гидроусилителе руля.

3. Включены задние противотуманные фары.

4. Индикатор низкого уровня жидкости в стеклоомывателе.

5. Тормозные колодки изношены и нуждаются в замене.

6. Индикатор, сообщающий о включенной системе поддержания постоянной скорости (круиз-контроль).

7. Индикаторы работающих поворотных сигналов.

8. Индикатор активного датчика дождя и света.

9. Индикатор, сообщающий, что на улице температура воздуха ниже нуля.

10. Информационное сообщение.

11. Индикатор включенной свечи накаливания.

Читайте также: Первый в мире автомобиль, полностью распечатанный на 3D принтере

Что означает снежинка на приборной панели

12. Индикатор, информирующий, что на улице мороз и возможен гололед.

13. Обнаружение бесконтактного ключа.

14. Ключ не был найден.

15. Индикатор, информирующий, что батарея ключа разрядилась.

16. Опасное сближение с другим транспортным средством.


17. Нажмите педаль сцепления.

18. Этот индикатор сообщает, что необходимо нажать педаль тормоза, чтобы АКПП разблокировалась.

19. Индикатор блокировки рулевой колонки.

20. Включен дальний свет.

21. Данный индикатор информирует об уровне падения давления воздуха (в одном или нескольких колесах), превышающий 25% от номинального значения.

22. Наружное освещение включено.

23. Проблемы с наружным освещением.

24. Индикатор, сообщающий о неисправности стоп-сигнала.

25. Индикатор, предупреждающий о сажевом фильтре.



     Индикатор, сигнализирующий о неисправностях с выхлопом из-за сажевого фильтра.

Читайте также: Полезные хитрости по работе на компьютере

Что означают значки на приборной панели

26. Предупреждающий индикатор прицепного устройства.

27. Предупреждающий индикатор пневматической подвески.

28. Индикатор, сообщающий о смене полосы движения.

29. Индикатор, сигнализирующий о перегреве катализатора.

30. Индикатор, сообщающий о том, что ремень безопасности не был пристегнут.

А такой индикатор предупреждает, что ремни безопасности задних пассажиров не пристегнуты.

31. Если включается значок ручника, то это может означать одно из трех:

* Поднят рычаг ручного тормоза.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости — нужна ее доливка или замена.

Если автомобиль снабжен электронным ручником, то данный индикатор информирует о проблеме с концевиком или датчиком.

Также можно найти и такой индикатор, который информирует о том, что уровень тормозной жидкости ниже нормы.

32. Индикатор заряда батареи.


33. Индикатор системы, помогающей при парковке.

34. Индикатор, сообщающий о необходимости пройти техническое обслуживание.

35. Включены адаптивные передние фары.

36. Проблемы с системой автоматического наклона фар.

37. Проблемы, связанные с задним спойлером.

38. Такой индикатор можно найти в кабриолетах, и сигнализирует о проблеме с крышей автомобиля.

39. Возникла проблема с подушкой безопасности.

Указатели приборной панели

40. Красный восклицательный знак может иметь несколько объяснений, и выглядит он по-разному:

* Если знак в кружке — проблема тормозной системы. Лучше остановиться и не продолжать движение.

* Активирован ручной тормоз.

* Тормозные колодки изношены.

* Низкий уровень тормозной жидкости. Это самая неприятная проблема, так как тормозной шланг, возможно, был поврежден.

Довольно часто этот индикатор загорается, если неисправен поплавок (датчик уровня).

В некоторых машинах данный индикатор сопровождается словом «BRAKE» (пер. тормоза), однако его суть остается все та же.

41. В топливном фильтре обнаружена вода.

42. Side Airbag Off — переводится, как «отключена боковая подушка безопасности». Такие же иконки могут сообщать об отключении передней подушки безопасности.

43. Обнаружена неисправность.

44. Включены фары ближнего света.

45. Индикатор сигнализирует о том, что воздушный фильтр загрязнен.

46. Активирован режим экономии топлива. В разных машинах этот индикатор выглядит по-разному.

Обозначения на приборной панели

47. Индикаторы систем помощи и безопасности


Такие индикаторы показывают активность системы помощи спуска с горы или системы безопасности во время движения в гору.

48. Красный — температура системы охлаждения выше нормы.

Такой же индикатор синего цвета — температура системы охлаждения ниже нормы


49. ABS — Antilock Braking System (антиблокировочная система тормозов).

Этот индикатор загорается в случае:

* Неисправности в системе ABS

* Система ABS была намеренно отключена.

50. Индикатор, сигнализирующий о воде в топливной системе или других проблемах, связанных с данной системой.

51. Индикатор зажигается, когда открыта дверь.

52. Индикатор зажигается, когда открыт капот.

53. Индикатор низкого уровня топлива.

54. Индикатор сигнализирующий о проблеме с автоматической коробкой передач (АКПП). Возможен перегрев АКПП или других частей трансмиссии.

55. Включен автоматический ограничитель скорости (ASL — Automatic Speed Limiter).

56. Индикатор амортизаторов подвески.

57. Эта иконка может означать:

* Уровень давления в системе смазки (Oil Pressure) двигателя упал.

* Уровень масла ниже допустимого значения.

58. Индикатор включенного обогрева лобового стекла.

59. Индикатор, информирующий об открытом багажнике.

Что означают разные знаки на приборной панели

60. Отключена система стабилизации (Stability Control).

* Если горит индикатор «Check Engine» (проверь двигатель), то данная система автоматически отключается.
У разных производителей данная система имеет свое название: Automatic Stability Control (ASC), Dynamic Stability Control (DSC), Vehicle Dynamic Control (VDC), Vehicle Stability Control (VSC) и другие.
Если колена начинают скользить, система начнет выравнивать автомобиль, используя системы тормозов, систему управления подвеской, а также систему подачи топлива.

Если иконка мигает — проблема в электрике системы охлаждения.

61. Включен датчик дождя.

62. Когда мотор запущен, этот индикатор предупреждает о том, что мотору и его системе нужна диагностика. При этом некоторые системы автомобиля могут отключиться и перестать работать до тех пор, пока все неисправности не будут надлежащим образом устранены.

63. Индикатор информирует о включенном обогреве заднего стекла.

64. Включено автоматическое очищение лобового стекла.


Описание других важных индикаторов приборной панели

Engine Oil Sensor — индикатор уровня масла в двигателе.


Иконка с надписью MAIN обычно фигурирует в гибридных моделях, и информирует она о проблеме в системе электроснабжения.

Следующие индикаторы сигнализируют о неисправностях. Они являются частью систем безопасности автомобиля.

Этот индикатор загорается одновременно с предупреждающим сообщением на экране приборной панели.

В Европейских машинах подобный индикатор желтого цвета означает неисправность системы контроля устойчивости.

SRS — Supplemental Restraint System. Если загорается эта иконка, то система пассивной безопасности информирует о неисправности подушки безопасности.


Датчики неисправности систем автомобиля, а также предупреждения о безопасности

RSCA — Roll Sensing Curtain Airbags. Этот индикатор отключается автоматически, когда взрослый человек садится в машину. Если горит надпись AIRBAG OFF — то в системе найдена неисправность.

Индикатор, который отвечает за пассажирскую подушку безопасности — информирует о состоянии подушки безопасности пассажира.

Если зажглась такая иконка, значит, не функционирует система боковых подушек безопасности, которые должны срабатывать, когда машина переворачивается. Систему можно отключать, когда водитель собирается ехать по бездорожью, так как из-за больших кренов кузова, датчики системы могут активироваться.

PCS — Pre Collision (Crash) System. Этот индикатор информирует о том, что не работает система предаварийной безопасности.

Значок иммобилайзера противоугонной системы. Данный индикатор информирует об активации иммобилайзера (противоугонной системы). При зажигании данного индикатора возможны проблемы с противоугонной системой.

Такой индикатор, как правило, можно найти на спортивных автомобилях. Он может предупреждать о:

* Перегреве коробки передач. Существует опасность, что автомобиль станет неконтролируемым.

* Проблеме со сцеплением.

* Неисправности в одном из узлов трансмиссии.


Слишком высокая температура масла в КПП.

( A/T — Automatic Transmission)

Данная иконка сигнализирует о том, что температура в автоматической коробке переключения передач (АКПП) выше допустимого уровня. В этом случае не рекомендуется продолжать движение. Следует дождаться охлаждения АКПП.

Электрическая неисправность в АКПП. Также не стоит продолжать движение.

Индикатор режима блокировки АКПП при позиции «паркинг».

P — паркинг (parking)

A/T P — Automatic Transmission Park

Как правило, такой индикатор можно найти в автомобилях, которые оснащены полным приводом, а также содержащие понижающий ряд в раздаточной коробке.

Блокировка коробки передач происходит в тот момент, когда переключатель режимов полного привода находится в позиции (N).

Если у вас горит индикатор, на котором изображена АКПП, а под рисунком надпись «auto», то это может означать:

* Слишком низкий уровень масла в коробке.

* Слабое давление масла.

* Повышенная температура.

* Неисправность датчиков.

* Неисправность электропроводки.

Стоит отметить, что в таких случаях коробка переходит в аварийный режим (т.е. активируется 3-я передача).

Этот индикатор называется «shift up». Он информирует о том, что для наибольшей экономии топлива стоит переключиться на повышенную передачу.

Неисправность в системе распределения тормозных усилий.

Неполадки в системе электрического стояночного тормоза.

Индикатор системы Start-Stop.

Зеленый индикатор сообщает о том, что двигатель автомобиля заглушен.

Желтый индикатор информирует о неисправности в системе.

Этот индикатор сообщает о снижении мощности мотора. Данную проблему иногда можно решить путем глушения мотора и его перезапуска спустя 10 секунд.

Такой индикатор загорается в 4 случаях:

* Проблемы в электронике трансмиссии.

* Проблемы в работе двигателя.

* Неисправность системы впрыска.

* Неисправность иммобилайзера (электронное противоугонное устройство).

Значок лямбда-зонд.

Данный индикатор зажигается в случае загрязнения или неисправности кислородного датчика.

Не рекомендуется дальнейшее движение, так как этот датчик имеет прямое воздействие на работу системы впрыска.

Когда загорается данный индикатор, то это означает перегрев каталитического нейтрализатора или его неисправность. В добавку к активации этой иконки, как правило, падает мощность двигателя.

Этот индикатор сообщает, что нужно проверить крышку топливного бака.

Если горит такой индикатор, то это может означать следующее:

* Включился другой индикатор.

* Появилось новое сообщение на панели приборов.

* Нужно выполнить определенные сервисные функции.

Следует обратиться к руководству по эксплуатации автомобиля.

 Низкий уровень охлаждающей жидкости в системе охлаждения двигателя.

Неполадки в электронной системе управления дроссельной заслонкой (ETC).

BSM — Blind Spot — так обозначается система слежения за слепыми зонами.

1. Отключена система.

2. Неисправна система.

Значение иконок:

1. Пора провести плановое техобслуживание, сменить масло и прочее.

2. Серьезные проблемы, которые нужно устранить.



Необходимо заменить воздушный фильтр системы впуска, так как он загрязнен.

Night View — так обозначается система ночного видения. Данный значок означает, что:

1. В системе произошла ошибка.

2. Перегорели инфракрасные датчики.



Overdrive — O/D («овердрайв») — повышающая передача. Данный индикатор сообщает, что выключена повышающая передача в АКПП.

Значения иконок системы помощи и стабилизации на приборной панели

Индикатор антипробуксовочной системы могут обозначаться по-разному:

TRAC — Traction and Active Traction Control

DTC — Dynamic Traction Control

TCS — Traction Control System

Зеленый индикатор — сообщает о работе системы.

Желтый индикатор — система отключена или в ее работе произошла ошибка.

* Стоит отметить, что данная система связана с тормозной системой, а также с системой подачи топлива, и поэтому неисправности в одной (или обеих) из этих двух систем могут вызвать отключение антипробуксовочной системы.

ESP — Electronic Stability Program — так обозначается система помощи при экстренном торможении

BAS — Brake Assist System — так обозначается система помощи при стабилизации. Обе эти системы взаимосвязаны, и данный индикатор сообщает о проблемах в одной из этих систем.



KDSS — Kinetic Dynamic Suspension System — так обозначается система кинетической стабилизации подвески. Этот индикатор сообщает о неисправности в данной системе.

Значок индикатора системы стабилизации Vehicle Stability Control (VSC), Dynamic Stability Control (DSC).

У некоторых автомобильных производителей данный значок обозначает дифференциал с электронной блокировкой, короче EDL (Electronic Differential Lock), а также и антипробуксовочную систему, коротко обозначенную ASR (Anti-Slip Regulation).

 Данный индикатор может информировать о том, что:

1. Системе нужна диагностика.

2. Включен полный привод.

 BAS — Brake Assist System — система помощи в случае экстренного торможения.

ASR — Electronic Anti-Slip Regulation — электронная антипробуксовочная система.

Если загорается такой индикатор, значит, в системе BAS произошел сбой, а это в свою очередь ведет к деактивации системы ASR.


 IBA — Intelligent Brake Assist — система интеллектуальной помощи в случае экстренного торможения. Эта система самостоятельно запускает тормозную систему, если в опасной близости автомобиля возникает препятствие.

Этот индикатор сообщает, что система IBA деактивирована. Но если система работает, а индикатор горит, значит, возникла проблема с лазерными датчиками системы.




Этот индикатор сообщает о том, что машина скользит, а значит, включилась система стабилизации.



Этот индикатор информирует о неисправности системы стабилизации или о том, что она не функционирует.

В этом случае автомобилем можно продолжать управлять, однако электроника вам не будет помогать держаться на скользкой дороге.


Специальные и дополнительные индикаторы на приборной панели машины

Следующие индикаторы можно найти в современных автомобилях, оснащенных новыми технологическими функциями.

Зеленый цвет индикатора говорит о том, что функция активна.

Есть символы, информирующие о проблеме, связанной с определенной функцией. Обычно, такие индикаторы имеют желтый или красный цвет.

Индикатор сообщает водителю, что пришло время отдохнуть.




Легкий доступ в автомобиль.


Включен адаптивный круиз-контроль


Неполадки с круиз-контролем.


Индикатор системы контроля полосы движения.


Такие иконки могут означать:

1. Отключена система безопасности столкновения

2. Неисправность в системе безопасности столкновения.


Индикатор информирует об опасности столкновения в задней части автомобиля.


Индикатор сигнализирует об опасности столкновения в передней части автомобиля.


Осторожно, на дороге пешеход.



Индикатор информирует о том, что в мертвой зоне находится автомобиль.



Индикатор информирует о нажатой педали тормоза.




Индикатор информирует о включенном режиме подвески СПОРТ.

Режим буксировки / Индикатор, информирующий о наличии прицепа.


Различные символы на приборной панели, связанные с экономией топлива

Индикатор, обозначающий запуск системы стоп-старт.


Неполадки в системе стоп-старт.


Такие индикаторы сообщают водителю о необходимости переключить передачу (касается механической коробки передач).


Активирован спорт режим.







Расшифровка иконок на приборной панели полноприводных автомобилей

Активирован полноприводный режим (AWD — All-wheel Drive)


 Индикатор указывает на то, что был включен полноприводный режим с понижающим рядом в раздаточной коробке.


Индикатор блокировки центрального дифференциала. Машина работает в режиме «жесткого» полного привода.




Индикатор блокировки заднего дифференциала




Индикатор сообщает о то, что деактивирован полный привод.


Индикатор информирует о неисправности полного привода.


Обозначение символов на приборной панели гибридных машин

У гибридных и электрических автомобилей есть определенные индикаторы, которых нет в обычных машинах. Как правило, эти индикаторы предназначены для информирования водителя о гибридной системе автомобиля – как она работает, в каком режиме находится и прочее.

Будьте внимательны! Если на приборной панели мигает значок, то, как правило, это сигнализирует о какой-либо проблеме с автомобилем, а значит нужно обязательно обратиться в технический центр.



Проблемы с аккумулятором.




Данный предупреждающий индикатор сообщает о проблеме в системе электропривода автомобиля.



Этот индикатор сигнализирует о высоком напряжении аккумуляторной батареи.

Значки на панели приборов автомобиля, обозначения, виды

С появлением инжекторных автомобилей на панели приборов появилось множество обозначений. Если на них обращать внимание и знать, что говорят эти подсвечивающие значки на приборной панели, то можно продлить срок надежной эксплуатации автомобиля и обезопасить себя от поломок и лишних трат финансовых и временных ресурсов.

На каждой марке и модели значки свои, но алгоритм их действия и оповещения одинаковые, но необходимо изучить все обозначения значков на панели приборов и их расшифровку для своей марки и модели автомобиля.

Содержание статьи:

  1. Разделение значков по цвету
  2. Информационные значки
  3. Предупреждающие значки
  4. Значки оповещающие о поломке
  5. Примеры значков на приборной панели конкретных марок и моделей.

Разделение значков по цвету

Что говорит красный цвет? Известно уже большинству с детства, что красный цвет опасности. На приборе панелей красные индикаторы говорят о неисправности в работе той или иной системы и что нужно как можно быстрее устранить данную проблему.

Что говорит желтый цвет на значках? Желтый не так опасен как красный, но также он обозначает, что надо либо заехать в автосервис на техническое обслуживание, либо устранить возникшие предупреждающие знаки своими руками.

Что говорит зеленый цвет? Зеленый — это знак того, что все включенные функции исправно работают.



Информационные значки

Рассмотрим по порядку информационные значки с фото и описаниями.

Если загорелся такой желтый индикатор с изображением автомобиля с разводным ключом, то это означает, что есть какие-то неисправности в работе двигателя. Этот индикатор не показывает конкретно где искать причину, но, в основном, это бывает из-за сбоя в работе датчиков или что-то  с электроникой. В любом случае, лучше заехать в сервис к ребятам специалистам и сделать диагностику или же купить самому сканер и купить на нее расширенное программное обеспечение, как в сервисе

Если включилось изображение красного автомобиля с красным замком и не мигает, то это означает, что неисправна штатная противоугонная система и машину нельзя будет завести. Он должен мигать когда авто закрыто и означает, что автомобиль под защитой.

Если горит желтый автомобиль с желтым восклицательным знаком, то это означает, что неисправен электродвигатель. Он есть в гибридных автомобилях. Также, как и в первом случае, придется ехать на диагностику.

Если загорелся красный рисунок с открытой дверью, то тут все понятно, какая-то дверь открыта или не до конца захлопнута, это может быть и дверь багажника. Если все двери плотно закрыты, то надо проверить концевики контактов проводов.

Если вы видите мигающий желтый автомобиль с заносом, то это тоже логически понятно, значит система стабилизации курсовой устойчивости определила, что машина движется по скользкой дороге и она включилась. Автоматически определив скользкую дорогу и активизировавшись, предотвращается пробуксовка колес за счет подтормаживания буксирующего колеса и снижается мощность мотора. При таком мигающем значке тревожиться не стоит, просто надо аккуратно проехать опасный участок дороги.

А если же рядом с этим мигающем значком появился нарисованный ключ, треугольник или занос в перечеркнутом виде, то это означает, что система неисправна и требует ремонта.

Если появился желтый гаечный рожковый ключ, значит пора ехать на ТО (техническое обслуживание авто). Он просто напоминает: «водитель, завези машину на ТО». После прохождения обслуживания, обозначение ключа сбрасывают.



Предупреждающие значки

Если активирован рисунок желтого руля, то надо обратить внимание на систему руля.

Если горит красный руль, то вышла из строя система ГУР (гидроусилитель руля) или ЭУР (электроусилитель руля), поэтому руль при таком значке крутится тяжелее.

Если светится желтый автомобиль с ключом замка зажигания, то это сработал датчик иммобилайзера. Он может и мигать и гореть. Знак иммобилайзера моргает при закрытом автомобиле. Индикатор красного автомобиля с белым ключом замка зажигания показывает, что противоугонная система работает.

Если рисунок иммобилайзера (или, как его еще называют, иммо) горит постоянно, значит иммо выключен.

Также горит значок, если не считывается метка с ключа.

И, третий случай, когда постоянно горит иммобилайзер, это неисправна система противоугона.

Если горит рисунок ручного тормоза, то это означает, что ручник поднят и активирован. А, если при неактивном ручном тормозе загорается обозначение стояночного тормоза, то надо обратить внимание, это либо говорит об износе тормозных колодок, либо о снижении уровня тормозной жидкости. Если на автомобиле установлен электронный тормоз и активируется данный индикатор, то это значит, что надо проверить датчик или концевики проводов.

Если загорелся рисунок, на котором нарисована охлаждающая жидкость и градусник красного цвета, то это показывает, что перегрелся автомобиль, температура жидкости выше рабочей температуры. Например, перегревается мотор в случае, когда порвал ремень генератора. Также может быть, засорился радиатор и каналы. В этом случае придет делать полную промывку системы охлаждения двигателя, предварительно выбрав способ, потому что способов чем и как промывать много.

Если загорелся желтый значок бачонка с жидкость, значит надо долить уровень охлаждающей жидкости (тосол, антифриз), така уровень ниже нормы. Также может загореться этот знак при нормальном уровне жидкости, это значит, что застрял поплавок, его надо пошатать.

Если светится желтая картинка лобового стекла с подающей на него жидкостью — это значит, что уровень жидкости в бачке омывателя ниже нормы, поплавок дает команду долить жидкость.

Если светится желтый восклицательный знак в треугольнике внутри круговой стрелки против часового движения или просто высвечивается надпись ASR, то это говорит о том, система антипробуксовочной системы (Анти Спин Регулэйшн) сработала совместно с датчиками системы АБС (анти блокировочная система). Если он светится постоянно, то система ASR не работает.

Если высвечивается желтая картинка с изображением выхлопной системы и над ней волнистые полоски, то это значит, что перегрелся катализаторный элемент в выхлопной системе. Признаком перегрева является уменьшение мощности двигателя. Перегрев катализаторного элемента может возникать не только если забились соты, но и, если есть неполадки в системе зажигания. Если катализатор совсем перестал работать, то уровень расхода топлива значительно увеличится.

Если активировался рисунок желтого глушителя с выхлопными газами, то, значит есть какая-либо неисправность в выхлопной системе. Также обозначение работающего глушителя может активироваться после заправки плохим некачественным топливом или есть ошибка по датчику лямбда зонда. Датчик регистрирует пробелы воспламенения смеси и из-за этого увеличивается уровень содержания вредных веществ в выхлопных газах, в следствии чего загорается индикатор с картинкой выхлопные газы. Возможно, он будет загораться, если будут неправильно работать и стучат гидрокомпенсаторы.



Значки оповещающие о поломке

Если загорелся красное изображение аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись «main» (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто рисунок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается эта картинка, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается изображение человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если светится значок АБС, обычно это надпись ABS в кружочке и скобках, то, значит антиблокировочная система колес не работает. В этом случае движение можно продолжать, тормозная система работает в обычном режиме. Мы рассматривали подробнее тему почему загорается лампочка АБС.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый ), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть подсос воздуха в топливную систему через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.



Примеры значков на приборной панели конкретных марок и моделей.



Автор публикации

15 Комментарии: 25Публикации: 324Регистрация: 04-03-2016

Обозначение значков на панели приборов: контрольные лампы

Доброго времени суток, уважаемые коллеги и читатели блога! Современный автомобиль является настолько сложным с технической точки зрения устройством, что мало кто доподлинно разбирается в его конструкции. Ежегодно он наполняется все большим количеством электроники на борту, функционал которой требует времени для того, чтобы освоиться с ней. Большинство приборов и систем оснащаются собственными индикаторами, которые выводят на приборную панель. Они сигнализируют о том, как именно работает тот или иной прибор и о моменте возникновения неисправности, а также выдают сообщения тревоги. Обозначение значков на панели приборов — тема нашего сегодняшнего обсуждения.

   Для чего выводятся индикаторы на панель

Основным назначением таких значков является информирование водителя обо всех потенциально возможных неисправностях, а также о работе ключевых и вспомогательных автомобильных механизмов. Если вспомнить приборную панель автомобилей ВАЗ советской эпохи, то первое, что приходит на ум — это простота и аскетизм.

Даже сами индикаторы были примитивными в виде лампочек желтого или красного цвета. Однако и они выполняли свою важную миссию, конечно, если работали исправно. Со временем индикаторы становились все более привлекательными и эффективными. Эра цифрования коснулась и этих модулей, делая их не просто эргономичными, но целыми элементами, украшающими приборную панель и внутренний интерьер современной машины.

   Цвет сигнала

Теперь рассмотрим описание основных индикаторов, а также тех критериев, по которым они выведены на «приборку». Их понимание позволит водителю быстрее разобраться во всем их многообразии.

Одним из наиболее важных моментов является цвет лампочки. Красный цвет сигнализатора на автомобиле свидетельствует о потенциальных угрозах жизненно важных систем автомобиля, например, давлению масла или уровню охлаждающей жидкости. Если цвет желтый либо оранжевый, значит, близится срок ремонта или замены того или другого элемента.

Зеленый индикатор никакой опасности не обозначает. Его основное предназначение — информирование водителя о том, что система работает исправно, поэтому таких обозначений бояться не следует.

   Как отслеживать работу жизненно важных систем

Теперь поговорим о наиболее важных и потенциально опасных символах, на которые требуется обращать внимание в первую очередь:

  • «масленка», загорается в том случае, если уровень давления масла падает ниже предельно допустимого уровня. При повороте ключа в замке зажигания значок может загораться, но в последующие секунды должен потухнуть. Если лампа продолжает гореть, то причины и способы устранения можно посмотреть тут;
  • кружок красного цвета с восклицательным знаком внутри загорается тогда, когда водитель пользуется стояночным тормозом (ручным). Во всех других случаях его появление говорит о неисправностях тормозной системы, а потому необходимо немедленно ехать на СТО, так как с тормозами штуки плохи;
  • стилизованное изображение термометра со шкалой относится к системе охлаждения автомобиля. Если значок красного цвета, это может говорить о закипании двигателя. В таком случае необходимо остановить его работу, дать ему остыть и проверить повторно. Мигание индикатора может свидетельствовать о проблемах по электрической части;
  • изображение аккумуляторной батареи подскажет нам о падении уровня напряжения в бортовой сети. Если оно появляется не при запуске, а во время следования на скорости, то, возможно, проблемы в работе генератора, который предназначен для заряда батареи при движении.

   Другие важные значки и обозначения

Еще один сигнализатор, который устанавливается на всех современных авто, в том числе, и Фольксваген, носит название «CHECK» или «CHECK ENGINE». Он подсказывает, что одна из систем или важнейших деталей двигателя неисправна. Как правило, речь идет о нестабильной работе мотора (троении), неисправностях зажигания, слабом крутящем моменте, некачественном составе горючей смеси.

Тем водителям, которые периодически забывают закрыть крышку топливного бака, следует обращать внимание на значок автомобиля с незакрученной крышкой. Этим индикатором оснащены многие модели современных импортных транспортных средств. Предусмотрены и обозначения, которые подсказывают, что настал момент прохождения планового технического осмотра. Они могут быть разными, но чаще всего имеют изображение автомобиля с надписью SERVICE внизу.

Значительное распространение автоматических трансмиссий привело к появлению различных вариаций значков. Самый простой из них выглядит, как желтые литеры АТ на фоне черного квадрата. Может встречаться также обозначение А/Т OIL Temp и другие. Все, что связано с этим, может означать недостаточный уровень масла в коробке-автомате, ее перегреву или режиму блокировки. Как и в случае с двигателем, всем значкам, которые отображают работоспособность трансмиссии, необходимо уделять первостепенное внимание.

Современные машины могут похвастаться множеством систем безопасности, которых не было ранее. Уже у всех на слуху такие понятия, как антипробуксовочная, антиблокировочная системы, система стабилизации авто и так далее. Если буквенные обозначения подсвечены зеленым, это говорит о том, что системы функционируют в штатном режиме. Желтый цвет подскажет отключение системы или наличие каких-либо сбоев в ее работе.

   Почему необходимо следить за изображениями на «приборке»

Описывать подробно привычные индикаторы не будем. Кратко напомню, что значок бензоколонки говорит о недостаточном уровне топлива и необходимости дозаправки в ближайшее время. Если изображен автомобиль с распахнутыми настежь дверями, значит, капот, багажник или какая-то дверь недозакрыта так, как следует.

К основным индикаторам, которые постоянно горят одним и тем же цветом на табло, необходимо привыкнуть, но регулярно проверять их состояние. Любое отклонение сигнализирует о том, что функциональные способности автомобиля следует проверить. В одних случаях речь может идти о доливке масла или тосола, обрыве электропроводки, перегорании датчика, а в других — о дорогостоящем ремонте, если своевременно не предпринять меры.

Для тех, кто хочет ознакомиться со всеми без исключения значками на различных типах транспортных средств, буди то Тойота, Ниссан или авто любой другой марки, есть многочисленные фото изображения в сети. Не забывайте, что только регулярное обслуживание и технический контроль помогут защитить Ваше авто от потенциальных и опасных неисправностей на дороге. Будьте внимательны и на этом до встречи!

С уважением, автор блога Андрей Кульпанов

Место для контестной рекламы


Автор:Admin

Значки на панели приборов

Чувствовать машину — это прекрасно. Водители с большим стажем по звучанию двигателя способны понять, какая у авто неполадка. Но современные автомобили имеют множество датчиков и сенсоров, даже электронное управление двигателем. Расшифровать значение таких горящих значков не всегда удается интуитивно, ведь существует огромное количество вариантов. Это сильно путает, а иногда даже пугает водителей.

© DepositPhotos

Чтобы понимать, когда ездить безопасно, а когда тотчас нужно отправить машину в автосервис, нужно знать, как расшифровываются символы на приборной панели. Редакция «Так Просто!» с радостью расскажет тебе об их значении.

Значки на панели приборов

Стоит отметить, что не каждая лампочка на панели оповещает о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы.

  1. Красные значки
    Такие индикаторы говорят об опасности. Стоит предпринять меры по устранению проблемы. От того, какой значок загорается, зависит, можно ли продолжать движение на автомобиле.

    © DepositPhotos

  2. Желтые значки
    Предупреждают о неисправности, необходимости произвести какие-то действия по управлению автомобилем или напоминают о его сервисном обслуживании.

    © DepositPhotos

  3. Зеленые значки
    Информируют о сервисных функциях автомобиля и их активности.

    © DepositPhotos

Если загорелся значок на панели приборов, не стоит его игнорировать. Мы расскажем тебе о значении 64 символов. Ты сможешь и свою машину понять, и друзьям помочь в трудную минуту непонимания.

© DepositPhotos

  1. Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора. На автомобилях с гибридным двигателем такой индикатор дополняется надписью MAIN внизу.
  2. Предупреждение о сажевом фильтре.
  3. Включен режим экономии топлива.
  4. Фары дальнего видения включены.
  5. Противотуманные фары включены (передние).

    © DepositPhotos

  6. Адаптивные передние фары.
  7. Фары ближнего света.
  8. Противотуманные фары включены (задние).
  9. Значок о выравнивании фар. Говорит о неисправности системы авторегулировки угла наклона света. Нужна диигностика.
  10. Датчик дождя и света.
  11. Не обнаружен электронный ключ.
  12. Ключ не обнаружен.
  13. Батарея ключа нуждается в замене.
  14. Загрязнение воздушного фильтра.
  15. Значок включенных фар.

    © DepositPhotos

  16. Не работает стоп-сигнал.
  17. Не работает несколько фар.
  18. Неисправность ручного тормоза.
  19. Неисправность автоматической коробки передач.
  20. Индикатор включения наружного освещения.
  21. Ремень безопасности не пристегнут.
  22. Неисправность.
  23. Подушка безопасности деактивирована.
  24. В случае ДТП воздушные подушки не сработают.

    © DepositPhotos
  25. Система помощи при парковке.
  26. Неисправность топливного фильтра.
  27. Низкий уровень жидкости стеклоомывателя.
  28. Символ дверей автомобиля. Может предупреждать о незакрытой двери.
  29. Предупреждение прицепного устройства.
  30. Низкий уровень топлива.
  31. Вода в топливном фильтре.
  32. Неисправность антиблокировочной системы тормозов.
  33. Символ износа тормозных колодок.

    © DepositPhotos

  34. Значок включенного круиз-контроля.
  35. Круиз-контроль не работает.
  36. Неисправность усилителя рулевого управления.
  37. Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине неисправности концевика или датчика.
  38. Необходимо разблокировать коробку передач нажатием педали тормоза.
  39. Нажми педаль сцепления.
  40. Индикация работы свечи накаливания.
  41. Смена полосы движения.
  42. Перегрев катализатора.
  43. Повышенная температура в двигателе.

    © DepositPhotos

  44. Индикатор информационного сообщения.
  45. Включены поворотные сигналы.
  46. Неисправность крыши в кабриолете.
  47. Открыт капот.
  48. Низкая скорость автомобиля / система помощи спуска с горы.
  49. Опасное сокращение дистанции.
  50. Неисправность заднего спойлера.
  51. Индикатор, предупреждающий об отрицательной температуре на улице.
  52. Мороз на улице.
  53. Амортизаторы подвески неисправны.
  54. Предупреждение пневматической подвески.

    © DepositPhotos

  55. Информирует о неисправностях в работе двигателя (зачастую сбой в работе какого-либо датчика) или электронной части трансмиссии.
  56. Блокировка рулевой колонки.
  57. Обогрев заднего стекла.
  58. Датчик дождя.
  59. Неполадка двигателя.
  60. Автоматическое очищение лобового стекла.
  61. Система стабилизации отключена.
  62. Обогрев лобового стекла.
  63. Низкое давление подачи масла.
  64. Багажник открыт.

    © DepositPhotos

Не стоит игнорировать сигналы, которые тебе посылает автомобиль. Даже те, которые указывают на какие-то мелкие неполадки, могут напоминать об опасности как для машины, так и для твоей жизни. Не забывай раз в полгода проводить диагностику своего автомобиля для профилактики серьезных неполадок, которые могут дорого обойтись как в денежном, так и моральном плане.

Фото на превью depositphotos.

Контрольные лампы на приборной панели автомобиля — понимание того, что они означают и как действовать

Переписано

Предупреждающие индикаторы приборной панели автомобиля — понимание того, что они означают и как действовать

ПРЕДУПРЕЖДАЮЩИЕ СВЕТИЛЬНИКИ ПАНЕЛИ

Что они означают и как действовать

Задний противотуманный свет — он включается и остается включенным, когда водитель включает противотуманные лучи.

Напоминание о ремне безопасности — активно, пока автомобиль движется, а ремень не пристегнут.Если пристегнуть ремень безопасности, свет выключится.

Предупреждение тормозной системы — этот индикатор указывает на низкий уровень тормозной жидкости, и следует обращаться за профессиональной помощью для устранения любых проблем, утечки или низкие тормозные колодки являются частой причиной, этот индикатор иногда используется, когда в автомобиле есть неисправность АБС (см. Ниже ).

Сигнальная лампа температуры — предупреждает водителя о возможности перегрева двигателя и обычно требует от водителя остановки автомобиля.

Передняя подушка безопасности — желтый индикатор информирует водителя о том, что подушка безопасности пассажира была отключена вручную.

Предупреждение о батарее — обратитесь за профессиональной помощью для решения проблемы.

Индикатор открытых дверей — этот символ обычно включается сразу после того, как водитель запускает двигатель, и сообщает ему, что одна или несколько дверей закрыты неправильно. Тщательно проверьте, правильно ли закрыты все двери.

Сигнальные лампы аварийной сигнализации — активируются водителем, чтобы указать автомобилистам на проблему с автомобилем.

Предупреждение о давлении масла — этот индикатор загорается, когда датчик давления масла обнаруживает низкое давление масла, двигатель автомобиля следует немедленно выключить, чтобы избежать серьезного повреждения двигателя, и проверьте уровень масла, чтобы убедиться в правильном количестве масла в двигателе.Если уровень масла правильный и свет продолжает светиться, следует обратиться за профессиональной помощью. В некоторых автомобилях желтая лампочка также используется для предупреждения о низком уровне масла и необходимости доливки.

ABS

Предупреждающий световой сигнал ABS — этот световой сигнал показывает вам, когда у вас есть неисправность в тормозной системе ABS, это не приведет к потере тормозов, но дополнительные функции безопасности будут отключены, и для устранения этой проблемы следует обратиться за профессиональной помощью Проблемы. Примечание: лампа загорается на короткое время при запуске двигателя, но автоматически выключается.

Индикатор управления двигателем — этот индикатор загорается, когда автомобиль обнаруживает неисправность в системе управления двигателем, обычно связанную с выбросами или проблемами при работе. При освещении может привести к переходу автомобиля в аварийный режим и требует внимания профессионала.

Предупреждающий световой сигнал — этот световой сигнал загорается вместе с другими световыми индикаторами и обычно сопровождается сообщением об ошибке на дисплее.

Монитор давления в шинах — накачайте шины до значения, указанного в руководстве по эксплуатации, и сбросьте индикатор, если требуется, чтобы погаснуть.

Неисправность лампы — указывает на проблему с одной или несколькими лампами автомобиля. Обратитесь за советом к электромеханику.

Размораживание заднего стекла — включается, когда водитель нажимает кнопку размораживания заднего стекла. Когда окно будет прозрачным, выключите его, чтобы сэкономить заряд батареи.

Блокировка для безопасности детей — если светится, это означает, что блокировка для безопасности детей активирована. Не забудьте выключить, когда он больше не нужен.

Круиз-контроль — этот свет включается, если активирована система круиз-контроля; Обратите внимание, что он может отличаться в зависимости от марки и модели автомобиля.

Размораживание лобового стекла — активируется водителем для очистки лобового стекла. Когда лобовое стекло чистое, выключите, чтобы сэкономить заряд батареи.

Неисправность трансмиссии — этот свет загорается, когда система управления двигателем обнаруживает неисправность, которая требует остановки двигателя и требует немедленного вмешательства квалифицированного специалиста.

Контрольная лампа противобуксовочной системы — эта лампа загорается вместе с лампой ABS, когда в системе имеется неисправность.Он также будет мигать, когда система работает, чтобы предупредить водителя об опасных условиях.

Индикатор электронного управления дроссельной заслонкой — загорается на короткое время, когда водитель запускает двигатель, индикатор показывает неисправность в системе электронного управления дроссельной заслонкой.

AWD!

AWD — этот индикатор указывает на то, что система полного привода активирована.

ESP

BAS

ESP / BAS Light — аналогичен индикатору ABS, но специально установлен для информирования водителя о потенциальной проблеме с технологией электронной программы стабилизации.

O / D

OFF

Индикатор Overdrive — показывает водителю, что система Overdrive отключена.

Уведомление о низком уровне топлива — эта панель включается, если уровень топлива становится очень низким. Срочно требуется заправка.

Предупреждение о свечах накаливания — используется на автомобилях с дизельным двигателем. Запрещается запускать двигатель до тех пор, пока не погаснет свет. Этот индикатор также используется вместе с индикатором управления двигателем при обнаружении неисправности.

Сигналы поворота — без сомнения, самые известные приборные панели, сигналы поворота активируются, когда водитель меняет направление и использует индикаторы.

Фара дальнего света — включается, когда водитель активирует режим дальнего света фар. ПРЕДУПРЕЖДАЮЩИЕ СВЕТИЛЬНИКИ ПАНЕЛИ Понимание, что они означают и как действовать 50 60 40 30 70 20 BC 39044 13868 км 10 90 EDO A ED y (PE 00 Задний противотуманный фонарь — это напоминание о ремне безопасности — активно активируется и остается включенным, пока автомобиль движется, а ремень остается расстегнутым. Пристегивание сиденья после того, как водитель включит противотуманные лучи. Ремень выключит свет. Предупреждение тормозной системы — эта сигнальная лампа температуры указывает на низкий тормоз — он предупреждает водителя об уровне жидкости и профессионализме Следует обратиться за помощью к возможному перегреву двигателя и обычно устранять любые проблемы, утечки или требования, чтобы водитель остановил низкие тормозные накладки на транспортном средстве.общая причина, этот свет иногда используется, когда в автомобиле неисправна АБС (см. ниже). Передняя подушка безопасности — желтый свет Предупреждение о батарее — seek информирует водителя, когда проблема с подушкой безопасности пассажира была вызвана профессиональной помощью. выключил вручную. Индикатор открытых дверей — эти предупреждающие огни — символ обычно включается водителем, чтобы сразу после того, как водитель запустил, указывает на проблему с его двигателем и сообщает им об этой машине другим автомобилистам. одна или несколько дверей закрыты неправильно.Тщательно проверьте, правильно ли закрыты все двери. Предупреждение о давлении масла — этот индикатор загорается, когда датчик давления масла обнаруживает низкое давление масла, двигатель автомобиля следует немедленно выключить, чтобы избежать серьезного повреждения двигателя, и проверить уровень масла, чтобы убедиться в правильности количества масла в двигателе. Если уровень масла правильный и свет продолжает светиться, следует обратиться за профессиональной помощью. В некоторых автомобилях желтая лампочка также используется для предупреждения о низком уровне масла и необходимости доливки.Предупреждающий световой сигнал АБС — этот световой индикатор управления двигателем будет показывать, когда этот световой индикатор загорается, когда АБС имеет неисправность в АБС, автомобиль обнаруживает неисправность тормозной системы, это не приведет к потере системы управления двигателем, как правило, связанной, но с дополнительными выбросы или работа функций безопасности будут отключены. Может вызвать и профессиональную помощь, если автомобиль попадет в безвыходный дом, чтобы устранить режим при освещении и проблемы. Примечание: индикатор требует немедленного кратковременного кратковременного включения, если требуется внимание специалиста по двигателю.запускается, но автоматически выключается. Предупреждающий световой сигнал — этот световой индикатор «Монитор давления в шинах — А» загорается вместе с другими накачанными шинами для исправления огней и обычно отображает давление у владельцев в сопровождении руководства по ошибке и светового сигнала сброса, если сообщение на дисплее. требуется погасить. Неисправность лампы — указывает на оттаивание заднего стекла — эта проблема с одной или несколькими лампами включается, когда водитель автомобиля загорает. Seek нажимает на направляющую заднего стекла с помощью кнопки размораживания двигателя. Когда электрик.Окно ясно выключено для экономии заряда батареи. Блокировка для безопасности детей — если горит, круиз-контроль — этот индикатор представляет собой символ, который показывает вам, что он включен, если в круизе система управления блокировкой для безопасности детей активирована; был активирован. Помните, обратите внимание, что выключение может отличаться от марки и модели автомобиля. требуется больше времени. Размораживание лобового стекла — Неисправность трансмиссии — активируется водителем, чтобы этот свет загорелся передним ветровым стеклом. когда двигатель Когда ветровое стекло чистое, система управления обнаруживает неисправность, требующую выключения для экономии заряда аккумулятора.двигатель должен быть остановлен и требует немедленного вмешательства квалифицированного специалиста. Индикатор контроля тяги — этот индикатор электронного управления дроссельной заслонкой загорается вместе с индикатором — включается на короткое время, когда при включении двигателя водителем включается индикатор АБС, в автомобиле есть неисправность, и индикатор показывает систему. Он также будет мигать при неисправности в электронной системе управления дроссельной заслонкой. предупредить водителя об опасных условиях. AWD — этот индикатор указывает на ESP / BAS Light — аналогично индикатору ABS, но особенно ESP BAS о потенциальной проблеме, связанной с полным приводом AWD! система активирована.установлена ​​для информирования водителя с помощью технологии электронной программы стабилизации. Индикатор перегрузки — это уведомление о низком уровне топлива, эта панель включена. 0 / D OF показывает водителю, что система перегрузки была задействована, если уровень топлива сильно снизился. низкий. Срочно требуется заправка. Предупреждение о свечах накаливания — используется на автомобилях с дизельным двигателем, не следует предпринимать никаких попыток запуска двигателя, пока не погаснет свет. Этот индикатор также используется вместе с индикатором управления двигателем при обнаружении неисправности.Сигналы поворота — без дальнего света — это, несомненно, наиболее известное включение, когда водитель активирует режим дальнего света фар. на приборных панелях, сигналы поворота включаются, когда водитель меняет направление и использует индикаторы. РАЗРАБОТАН И ИЗГОТОВЛЕН ГЛИНОЙ НА ЭТОМ БЛОКЕ BOSCH Service Appreved ede MOT & Service Center T: 0113 236 2910 Доступное качество, которому можно доверять www.claytonsmot.co.uk ПРЕДУПРЕЖДАЮЩИЕ СВЕТИЛЬНИКИ ПАНЕЛИ Понимание, что они означают и как действовать 50 60 40 30 70 20 BC 39044 13868 км 10 90 EDO A ED y (PE 00 Задний противотуманный фонарь — это напоминание о ремне безопасности — активировано и остается включенным, пока автомобиль находится в движении, а ремень остается пристегнутым.Крепление сиденья после включения противотуманных фар. ремень выключит свет. Предупреждение тормозной системы — эта сигнальная лампа температуры указывает на низкий уровень тормозов — она ​​предупреждает водителя об уровне жидкости, и следует обратиться за профессиональной помощью к возможности перегрева двигателя и обычно устранять любые проблемы, утечки или требования, чтобы водитель остановил низкие тормозные колодки. автомобиль. общая причина, этот свет иногда используется, когда в автомобиле неисправна АБС (см. ниже). Передняя подушка безопасности — желтый свет Предупреждение о батарее — seek информирует водителя, когда проблема с подушкой безопасности пассажира была вызвана профессиональной помощью.выключил вручную. Индикатор открытых дверей — эти предупреждающие огни — символ обычно включается водителем, чтобы сразу после того, как водитель запустил, указывает на проблему с его двигателем и сообщает им об этой машине другим автомобилистам. одна или несколько дверей закрыты неправильно. Тщательно проверьте, правильно ли закрыты все двери. Предупреждение о давлении масла — этот индикатор загорается, когда датчик давления масла обнаруживает низкое давление масла, двигатель автомобиля следует немедленно выключить, чтобы избежать серьезного повреждения двигателя, и проверить уровень масла, чтобы убедиться в правильности количества масла в двигателе.Если уровень масла правильный и свет продолжает светиться, следует обратиться за профессиональной помощью. В некоторых автомобилях желтая лампочка также используется для предупреждения о низком уровне масла и необходимости доливки. Предупреждающий световой сигнал АБС — этот световой индикатор управления двигателем будет показывать, когда этот световой индикатор загорается, когда АБС имеет неисправность в АБС, автомобиль обнаруживает неисправность тормозной системы, это не приведет к потере системы управления двигателем, как правило, связанной, но с дополнительными выбросы или работа функций безопасности будут отключены.Может вызвать профессиональную помощь

Понимать все предупреждающие символы на приборной панели автомобиля

Прочтите нашу статью, чтобы лучше понять свой автомобиль по предупреждающим символам.

На приборной панели автомобиля есть ряд символов и сигнальных ламп, которые используются для предупреждения пользователей автомобилей о необходимости проверки автомобиля на наличие проблем, обычно это механические проблемы. Если все они в порядке, вы получите плавный ход, но если один из них окажется проблематичным, вам придется иметь дело с дорогостоящим счетом за обслуживание вашего автомобиля .

Но подождите, сколько из них вы можете назвать? Вы понимаете, как они используются?

Мы знаем, что немногие автовладельцы хорошо знают все символы и индикаторы на приборной панели. Имея это в виду, сегодня Naijauto.com предоставит вам удобное руководство, которое поможет вам распознать и понять значение 64 наиболее распространенных символов и что делать, когда они светятся.

64. Стеклоочиститель автоматический

.

63. Обогрев заднего стекла

.

62.Проблемы или опасности двигателя

61. Датчик дождя

60. Электронная программа стабилизации выключена

59. Открытый багажник

58. Обогрев переднего стекла

.

57. Низкое давление масла

56. Неисправности с подвесной системой

55. Включен ограничитель скорости

54. Проблемы с АКПП

53. Топливный бак резервный, требуется заправка

52. Открытый капот

51.Открытая дверь

50. Проблемы с топливным фильтром

49. Проблемы с АБС

48. Проблемы с системой охлаждения

47. Включена ассистент движения на спуске

46. Режим ECO включен

45. Воздушный фильтр загрязнен, требует замены

44. Включен ближний свет

43. Электрическая неисправность или механическая проблема

42. Подушка безопасности выключена

41. Вода в топливном фильтре

40.Ручник натянут на

39. Передняя подушка безопасности выключена

38. Проблемы с активацией электрической крыши

37. Регулируемый задний спойлер, проблемы

36. Угол фары

35. Адаптивные фары стоят на

34. Контрольная лампа обслуживания

33. Парктроник включен

32. Проблемы с аккумулятором или генератором

31. Сигнальный стояночный свет

30. Предупреждение о непристегнутом ремне безопасности

29.Проблемы с катализатором

28. Предупреждение о выезде за пределы полосы движения без сигнализации (ассистент движения по полосе, анти-сонная система)

27. Неисправности пневмоподвески

26. Ошибка — Вилка не подключена к прицепу

25. Проблемы сажевого фильтра

24. Проблемы с стоп-сигналами

23. Проблемы с сигнальными лампами / фарами / задними фонарями

22. Включен ближний свет

21. Низкое давление в шинах

20.Включен дальний свет

19. Рулевое колесо заблокировано

18. Индикатор нажатия педали тормоза

17. Индикатор нажатия сцепления

16. Предупредительный пробел на другой автомобиль

15. Разряд батареи ключа

14. Ключ находится вне автомобиля

13. Проблемы системы запуска

12. Предупреждение о гололёде

11. Дизельный автономный отопитель

10. Информационный индикатор

9.Зимний режим

Контрольные символы ✓ ✔ ✅ ✘ ❌ ✖ ✕ ❎ ✗

Проверочные символы — это набор текстовых символов ✓ ✔ ✅ ✘ ❌, которые можно скопировать и вставить в любое веб-приложение или мобильное приложение. ıllı ᑕ O ᑭ Y ᗩᑎᗪ ᑭᗩᔕ TE ᖴO ᑎ Tᔕ ıllı

,

Связанные символы

Копировать и вставить контрольный символ

Символ галочки — это текстовый символ для копирования и вставки, который можно использовать в любых настольных, веб- или мобильных приложениях.Эта таблица объясняет значение каждого символа проверки. Просто нажмите на символ, чтобы получить дополнительную информацию, например, проверить символ в Юникоде, загрузить проверочный смайлик в виде изображения PNG разных размеров или скопировать символ проверки в буфер обмена, а затем вставить его в свое любимое приложение

Символ галочки
Значок жирной галочки
Белый жирный символ галочки
Плотный бюллетень X, символ
❌ ​​ Крестик
Жирный символ умножения X
Умножение символа X
Знак отрицательного квадрата крестика
Символ Saltire
Бюллетень X Символ
Урна с символом X
Урна с флажком
💯 Символ сотни очков
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
