Система питания Common Rail дизельного двигателя.

Система впрыска Common Rail



Общие сведения о системе питания Common Rail

Система впрыска Common Rail (Common Rail в переводе с английского — «общий путь», «общая рампа») является современной системой впрыска топлива дизельных двигателей. Впрочем, аналог такой системы применяется и в бензиновых двигателях с принудительным впрыском топлива, т. е. инжекторных двигателях.
Разработчиками системы Common Rail являются специалисты известной германской фирмы Bosch. На серийных автомобилях с применением электронного управления такие системы появились в 1997 году.
В настоящее время работы по применению систем Common Rail ведутся практически во всех фирмах-производителях ТПА (R.Bosch, Lucas, Siemens, L’Orange).

Основное принципиальное отличие системы Common Rail от рассмотренной в предыдущей статье классической системы питания заключается в том, что топливо к форсункам подается не непосредственно от ТНВД, а от общего накопителя – топливной рампы.

Топливная рампа (аккумулятор топлива) представляет собой толстостенный цилиндрический сосуд, способный выдерживать высокое давление, развиваемое ТНВД. В рампе поддерживается постоянное давление топлива с помощью ТНВД и регулятора давления, и каждая форсунка соединена топливопроводом с рампой.
В нужный момент блок управления формирует управляющий сигнал на электромагнитный (или пьезоэлектрический) клапан форсунки, форсунка открывается и топливо впрыскивается в цилиндр.
Таким образом, главной отличительной особенностью системы Common Rail является разделение процессов создания давления и впрыска топлива, что позволяет получить ряд преимуществ в работе.

Применение данной системы позволяет снизить расход топлива, токсичность отработавших газов, уровень шума дизеля, а также значительно улучшить его динамические характеристики. По сравнению с обычным дизелем система

Common Rail позволяет снизить расход топлива до 40% при уменьшении токсичности отработавших газов и снижении шумности при работе на 10 %.
Главным преимуществом системы Common Rail является возможность управления подачей топлива посредством компьютера (электронного блока управления), что позволяет осуществлять широкий диапазон регулирования давления, количества и момента начала впрыска топлива.

Конструктивно система впрыска Common Rail составляет контур высокого давления топливной системы классического дизельного двигателя. В системе используется непосредственный впрыск топлива, т.е. дизельное топливо впрыскивается непосредственно в камеру сгорания.
Система Common Rail включает топливный насос высокого давления, клапан дозирования топлива, регулятор давления топлива (контрольный клапан), топливную рампу и форсунки. Все элементы объединяют топливопроводы.

Топливный насос высокого давления (ТНВД) служит для создания высокого давления топлива и его накопления в топливной рампе. На современных дизелях, оборудованных системой питания Common Rail применяют топливные насосы высокого давления радиально-плунжерного или плунжерного типа.
Более подробно о ТНВД радиально-плунжерного типа здесь.

Клапан дозирования топлива регулирует количество топлива, подаваемого к топливному насосу высокого давления в зависимости от потребности двигателя. Клапан конструктивно объединен с ТНВД.

Регулятор давления топлива предназначен для управления давлением топлива в системе, в зависимости от нагрузки на двигатель. Он устанавливается в топливной рампе.

Топливная рампа предназначена для выполнения нескольких функций: накопления топлива и содержание его под высоким давлением, смягчения колебаний давления, возникающих вследствие пульсации подачи от ТНВД, распределения топлива по форсункам.

Форсунка — важнейший элемент системы, непосредственно осуществляющий впрыск топлива в камеру сгорания двигателя. Форсунки связаны с топливной рампой топливопроводами высокого давления. В системе используются электрогидравлические форсунки или пьезофорсунки.
Впрыск топлива электрогидравлической форсункой осуществляется за счет управления электромагнитным клапаном. Активным элементом пьезофорсунки являются пьезокристаллы, значительно повышающие скорость работы форсунки.

Управление работой системы впрыска Common Rail обеспечивает система управления дизелем, которая объединяет датчики, блок управления двигателем и исполнительные механизмы систем двигателя. Основными исполнительными механизмами системы впрыска Common Rail

являются форсунки, клапан дозирования топлива, а также регулятор давления топлива.

***

Принцип действия системы впрыска Common Rail

Принцип работы системы питания Common Rail достаточно прост, и попытки ее применения известны достаточно давно – более полувека назад. Тем не менее, максимального эффекта от использования такой системы питания удается получить лишь с помощью компьютерного управления работой двигателя, поэтому широкое распространение подобные системы получили лишь недавно.

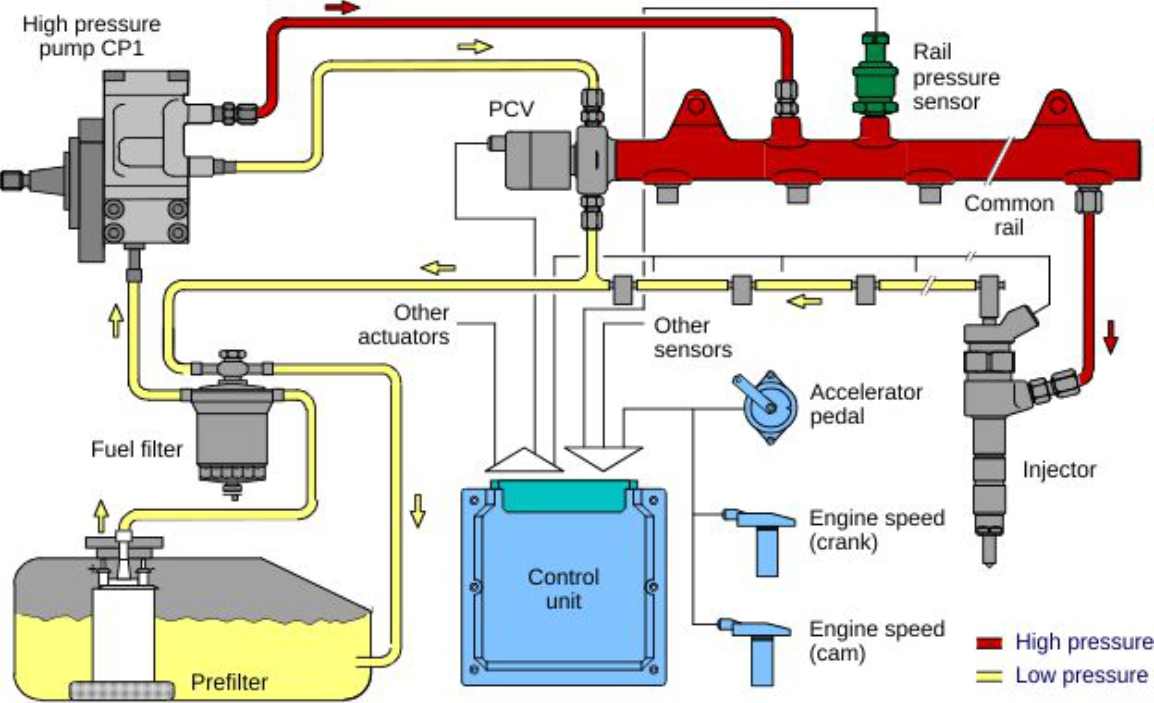

Рассмотрим подробнее работу Common Rail на приведенной ниже схеме (рис. 2).

С помощью топливоподкачивающего насоса (ТПН) топливо закачивается из топливного бака и через фильтр с влагоотделителем подается в радиально-плунжерный насос высокого давления (ТНВД) , который с помощью эксцентрикового вала приводит в движение три плунжера.

Топливный насос высокого давления напрямую связан с распределительным валом и подает порцию топлива в рампу при каждом обороте, а не так как в обычном двигателе один раз за два оборота.
От ТНВД топливо под большим давлением поступает в гидроаккумулятор (топливную рампу), откуда поступает на электро- или пьезогидравлические форсунки, управляемые компьютером.
Излишки топлива от форсунок и ТНВД сливаются в топливный бак через топливопроводы слива (магистраль обратного слива).

Схему можно увеличить в отдельном окне браузера, щелкнув по ней мышкой.

В нужный момент блок управления (ЭБУ) дает команду соответствующим форсункам на начало впрыска и обеспечивает определенную продолжительность открытия клапана форсунки. В зависимости от режимов работы двигателя блок управления двигателем корректирует параметры работы системы впрыска.

Начало впрыска и количество топлива, подаваемого в цилиндры двигателя через форсунки, зависит от начала и продолжительности сигнала электронного блока управления, формируемого на основании информации от датчиков. Этот сигнал зависит от нескольких параметров, в первую очередь — от режима работы двигателя.
Система управления дизелем включает датчики оборотов двигателя, положения коленчатого вала (датчик Холла), положения педали акселератора, расходомер воздуха, температуры охлаждающей жидкости, давления воздуха, температуры воздуха, давления топлива, кислородный датчик (лямбда-зонд) и некоторые другие.

Давление в системе регулируется по сигналу блока управления с помощью регулятора. На холостом ходу оно минимальное, что снижает шум работы форсунок и ТНВД, а при разгоне максимальное для обеспечения лучшей приемистости.



Многократный впрыск в системе Common Rail

Поскольку давление впрыска не зависит от оборотов двигателя и нагрузки, фактическое начало, давление и продолжительность впрыска могут быть свободно выбраны в широком диапазоне значений.

Кроме того, появляется возможность применения предварительного впрыска (или даже нескольких впрысков), регулируемого в зависимости от потребностей двигателя, что приводит к существенному сокращению шума двигателя наряду с улучшением процесса сгорания и сокращением выброса вредных веществ с отработавшими газами.

С целью повышения эффективной работы двигателя в системе Common Rail реализуется многократный впрыск топлива в течение одного цикла работы двигателя. При этом различают: предварительный впрыск, основной впрыск и дополнительный впрыск.

Предварительный впрыск небольшого количества топлива производится перед основным впрыском для повышения температуры и давления в камере сгорания, чем достигается ускорение самовоспламенения основного заряда, снижение шума и токсичности отработавших газов. В зависимости от режима работы двигателя производится:

• два предварительных впрыска — на холостом ходу;
• один предварительный впрыск — при повышении нагрузки;
• предварительный впрыск не производится — при полной нагрузке;
• основной впрыск обеспечивает работу двигателя в режиме частичных и номинальных нагрузок.

Дополнительный впрыск производится для повышения температуры отработавших газов и сгорания частиц сажи в сажевом фильтре (регенерация сажевого фильтра).

***

Достоинства и недостатки системы Common Rail

Как уже отмечалось выше, использование в дизелях системы питания Common Rail вместо классической системы питания дает ощутимый прирост мощности, экологичности и экономичности двигателю. Уменьшение расхода топлива, выброса вредных веществ, шума, наряду с повышением динамических показателей достигается возможностью компьютерного управления всеми процессами впрыска, что невозможно осуществить в традиционных системах питания, даже самых сложных и совершенных.

К существенным недостаткам системы Common Rail следует отнести сложность обслуживания, требующего от технического персонала высокой квалификации и необходимость применения специального оборудования для тестирования работы системы. Поэтому, если автомобиль эксплуатируется в условиях ограниченного технического сервиса невысокого уровня, надежнее использовать классическую систему питания.

Следует отметить, что система питания Common Rail подвергает моторное масло значительным тепловым нагрузкам. Из-за более интенсивного горения верхняя часть (головка) поршней нагревается гораздо сильнее, чем у классического дизельного двигателя. Если головка поршня у классического дизеля непосредственного впрыска нагревается до

320-350 °C, при работе с системой питания Common Rail — свыше 400 °С.
В результате моторное масло выгорает и окисляется значительно интенсивнее. По этой причине в смазочной системе дизелей с впрыском типа Common Rail необходимо использовать синтетические или полусинтетические моторные масла.

***

Перспективы развития системы питания Common Rail

Совершенствование системы питания Common Rail осуществляется по пути увеличения давления впрыска. Очевидно, что чем выше давление в системе в момент впрыска, тем больше топлива успевает попасть в цилиндр за равный промежуток времени и, соответственно, реализовать большую мощность двигателя. Кроме того, впрыск под большим давлением обеспечивает высокое качество распыливания топлива форсункой, что благотворно сказывается на процессах смесеобразования и горения.
В современных двигателях повышение давления впрыска ограничивается прочностью аккумулятора топлива (рампы) и топливопроводов высокого давления, которые подвержены пульсирующим и вибрационным нагрузкам при работе двигателя и способны разрушиться.
Тем не менее, за полтора десятка лет инженерными решениями удалось увеличить давление на впрыске более, чем в полтора раза – у современных дизелей с системой питания Common Rail оно достигает 220 МПа и даже более.

Высокое давление впрыска надежнее обеспечить, используя систему питания типа насос-форсунка, о которой пойдет рассказ в следующей статье.

***

Устройство и принцип работы ТНВД системы Common Rail



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Система Common rail: принцип работы и самостоятельная диагностика

Учёные, занимающиеся разработкой современных двигателей, стремятся максимально оптимизировать работу агрегата внутреннего сгорания. Улучшения, которые реализуются в дизельных двигателях, направлены прежде всего на снижение потребления топлива, увеличения мощности и уменьшения концентрации вредных веществ в отработанных газах.

Все перечисленные требования можно с успехом реализовать на практике, если для впрыска дизельного топлива использовать систему «Коммон рейл»

Принцип работы системы «Коммон рейл»

Название системы впрыска топлива «Common Rail» переводится с английского, как «общая магистраль». Данный термин очень точно характеризует принцип подачи топлива к форсункам двигателя. Давление в топливной системе Коммон рейл может достигать 2 000 атмосфер. Чтобы обеспечить доставку топлива к форсункам, в систему питания «Коммон рейл делфи» устанавливается аккумулятор, в котором дизельное топливо находится под постоянным высоким давлением.

Форсунки common rail представляют собой устройство с электромагнитным способом открытия игольчатого клапана. Электронная система позволяет с высокой точностью установить момент впрыска топлива, что делает работу двигателя максимально производительной.

Достоинства системы прямого впрыска топлива

Если на автомобиле установлена топливная система common rail, то эксплуатация такого транспортного средства будет обходиться значительно дешевле, в сравнении с машинами оснащёнными простыми дизельными установками, благодаря значительно меньшему расходу топлива на 100 км пробега. Для людей, заботящихся о чистоте окружающей среды, приобретение автомобиля, оснащённого дизельным двигателем Common rail delphi, является разумной альтернативой между машиной с бензиновым двигателем и электромобилем.

Высокие требования к деталям автомобиля, работающим на дизельном автомобиле с прямым впрыском, позволяет эксплуатировать двигатель долгое время без каких-либо дополнительных финансовых расходов.

К сожалению, система питания «Сommon rail» имеет не только достоинства, но и значительные недостатки, которые следует учитывать при эксплуатации дизеля.

Недостатки коммон рейл

Среди основных недостатков, которые могут возникнуть, при эксплуатации дизельного двигателя, оснащённого этой системой, можно назвать высокую требовательность к качеству топлива. Очень тонкие распылительные каналы форсунки, могут быть блокированы находящимися в топливе мельчайшими твёрдыми частицами. Также по причине усложнённой конструкции форсунок их замена потребуется значительно ранее, чем деталей, установленных на обычные дизельные двигатели. Топливная аппаратура, приобретение которой потребуется уже во время первого капитально ремонта, не будет стоить дёшево, и даже если осуществлять самостоятельный ремонт форсунок common rail, потребуется потратить немалые финансовые средства на приобретение запчастей, инструментов и оборудования для проведения ремонтных и диагностических работ. Сommon rail своими руками, в гаражных условиях, очень сложно настроить и отремонтировать, а мастерской, в которой имелись бы квалифицированные специалисты, может не оказаться в непосредственной близости от стоянки транспортного средства. Самостоятельная регулировка такой системы возможна только при наличии знаний об устройстве дизельного двигателя.

 Диагностика системы «Коммон рейл»

Высокое качество запчастей, которые изготавливаются для системы Common rail delphi, позволяет осуществить полное восстановление работоспособности двигателя. После большого пробега либо при эксплуатации двигателя на топливе неудовлетворительного качества возможны различные негативные проявления в работе агрегата. Неисправность системы Common rail delphi может проявляться следующими «симптомами»:

• Нестабильной работой двигателя на «холостых» оборотах;
• Двигатель не развивает полной мощности;
• При движении автомобиля наблюдаются рывки и толчки, а при попытке ускорения — провалы.

Данные проявления, могут сопровождаться чрезмерной шумностью двигателя, а также значительным увеличением расхода топлива.

Если двигатель автомобиля с установленной системой common rail denso стал работать нестабильно, то дальнейшая эксплуатация приведёт только к усугублению проблемы, поэтому следует незамедлительно обратиться в специализированный сервис для осуществления диагностики дизеля.

Современная диагностика common rail осуществляется с применением компьютеризированного комплекса, который позволяет точно определить проблемную форсунку. Производить диагностику многочисленных датчиков системы «Коммон рейл денсо» должен только квалифицированный специалист, который в состоянии однозначно интерпретировать показания электронных диагностических приборов.

При выявлении серьёзных неисправностей, система впрыска common rail должна быть отремонтирована опытным мастером.

Самостоятельная диагностика

При отсутствии дорогостоящей аппаратуры в гаражных условиях можно осуществить некоторые диагностические мероприятия самостоятельно. Если двигатель не заводится или, запустившись, работает крайне нестабильно, то первое, что можно испытать на исправность — калильные свечи.

Свечи накала очень просто проверить, если пропустить через них напряжение двенадцать вольт, а на выходе подключить лампу накаливания такого же напряжения мощностью 20 — 60 В. Если лампа будет ярко светиться, то свеча исправна, при тусклом свечении или его отсутствии потребуется заменить неисправную деталь.

Если при попытке завести дизельный двигатель не происходит воспламенение рабочей смеси, то следует проверить топливную систему на наличие в ней топлива. Давление, при котором система питания common rail delphi может обеспечить стабильный запуск агрегата, должно быть не менее 150 атмосфер. Проверка топливной системы осуществляется в такой последовательности:

1. Необходимо тщательно осмотреть топливную рейку и все топливные трубки. При выявлении утечки топлива из системы необходимо незамедлительно восстановить герметичность участка топливопровода;
2. Следует отпустить на несколько оборотов штуцер ведущий к одной из форсунок, провернуть двигатель стартером на несколько оборотов и по вытекающему из этого места топливу убедиться в работоспособности насоса высокого давления. Если в системе питания будет отсутствовать топливо, или его давление будет отличаться в меньшую сторону от минимально необходимого, то потребуется проверить ТНВД, а также насос подкачки, который осуществляет перекачку топлива из бака автомобиля.

Проверка насоса низкого давления осуществляется с помощью обратного манометра. Измерительный прибор должен показать не менее минус 1,5 атмосфер. Только в этом случае будет открываться заборный клапан, и в систему начнёт поступать топливо в необходимом объёме. Дизельные топливные насосы высокого давления, лучше проверять демонтировав эту деталь с двигателя. Гаражные мастера занимающиеся самостоятельным ремонтом конструируют самодельные стенды на которых насос надёжно фиксируется и запускается с помощью электрической тяги. К насосу подводится топливный шланг с дизельным топливом, а на выходе устанавливается манометр, который позволит измерить давление в топливной системе. Измерительный прибор должен быть рассчитан на большое давление, иначе правильно диагностировать поломку насоса не получится. Работающий насос может нагнетать топливо до 2000 атмосфер, поэтому следует все соединительные муфты надёжно закрепить, прежде чем включать систему. Такая схема позволит определить исправность насоса высокого давления. Если деталь окажется неисправной, то следует произвести её замену либо отремонтировать насос на станции технического обслуживания.

Не следует опасаться использовать новейшие технологии в повседневной жизни. В ближайшем будущем каждый дизельный двигатель будет оборудован системой Common rail delphi, поэтому приобретая автомобиль с таким видом дизеля можно не опасаться за то, что силовой агрегат быстро устареет, и на него невозможно будет найти оригинальные запчасти. Если постоянно следить за качеством топлива, заливаемого в топливный бак, то количество пройденных километров до первого капитального ремонта двигателя, оснащённого системой Common rail delphi, будет исчисляться сотнями тысяч, при этом каждый пройденный километр позволит сэкономить деньги на приобретении топлива.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Устройство и принцип работы системы Common Rail

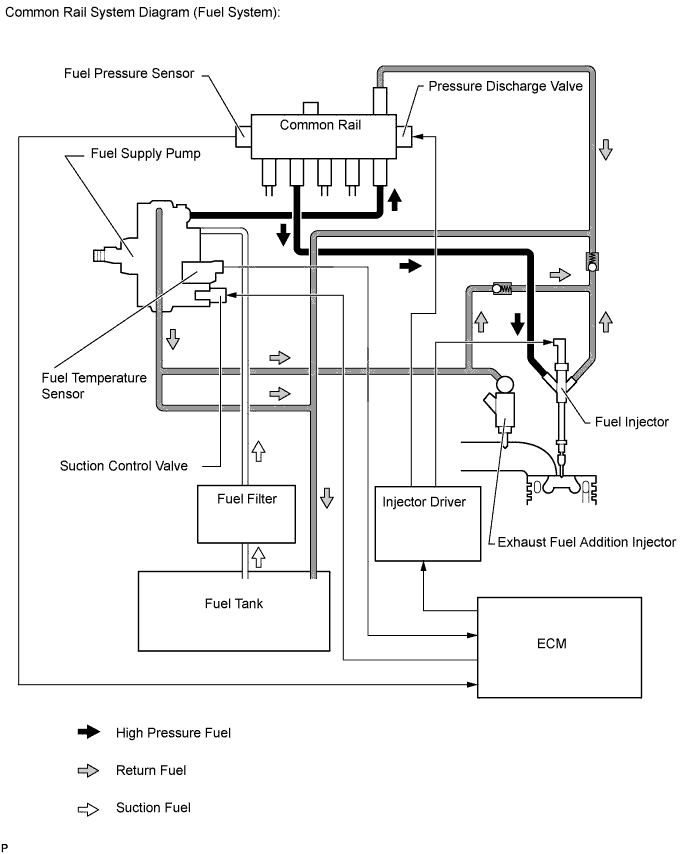

                                                       Схема и детали системы

  Высокое давление 230-1800 бар.

  Давление в обратной магистрали форсунок, 10 bar.

  Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос.
Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева.
Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос.
Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр.
Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива.
Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД).
Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива.
Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива.
Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа).
Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива.
Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан.
Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

                                       Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
(аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).
Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)
и через короткие топливопроводы высокого давления подаётся к форсункам.
Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения
* возможность произвести несколько впрысков в течение рабочего такта
* точность дозировки впрыска

                                  Работа пьезофорсунки Common Rail

 И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

                                                  Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

                                                               ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления.
Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

                                   Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

 Вернутся к началу страницы

Common Rail – что это? Особенности, принцип работы и преимущества

Популярность дизельных двигателей объясняется сочетанием экономичности и высокого КПД. Одной из причин впечатляющих эксплуатационных характеристик стала разработка системы впрыска Common Rail, которая совершенно заслуженно входит в число наиболее прогрессивных и передовых технологий подачи топлива в силовую установку. Сегодня ею оборудованы практически все дизельные ДВС, которые используются на транспортных средствах различного вида, начиная с автомобилей и заканчивая мощными сельскохозяйственными или дорожно-строительными машинами.



Определение



Common Rail представляет собой систему впрыска топлива для дизельного двигателя. Главной отличительной особенностью выступает общая магистраль или рампа, расположенная между ТНВД и форсунками. Именно она и дала название устройству, так как common rail переводится в английского как «общий путь» или «общая магистраль». Такая конструкция позволяет подавать дизтопливо под давлением, увеличивая общую эффективность работы двигателя.

Датой появления системы считается 1996 год, когда разработка компании Bosch была впервые установлена на серийный автомобиль. Популярность двигателей, оснащенных Common Rail, объясняется способностью достигать требуемой мощности при низком потреблении дизельного топлива. По стандартным оценкам использование системы уменьшает расход солярки на 15% при одновременном увеличении мощности двигателя на 40%.

Дополнительным и в современных условиях весьма важным достоинством рассматриваемой конструкции подачи топлива выступает соответствие современных экологическим стандартам. Заметное уменьшение токсичности выхлопных газов и низкий уровень издаваемое в процессе эксплуатации шума – вот еще две не менее серьезные причины востребованности и широкого распространения дизельных двигателей с использованием Common Rail.



Конструктивные особенности



Устройство Common Rail в значительной степени напоминает систему подачи топлива в инжекторных бензиновых двигателях. Перед впрыском дизельного топлива в цилиндры происходит аккумулирование давления, в результате чего такую конструкцию нередко называют аккумуляторной топливной системой.

Конструкция Common Rail предусматривает три основных элемента: стандартные для любого дизельного двигателя контуры высокого и низкого давления, а также дополняющий их электронный блок контроля и управления. Контур низкого давления практически не отличается от обычных системы и состоит из стандартного набора частей, включающего:

• топливный бак;
• топливный фильтр;
• подкачивающий насос;
• комплект соединительных трубопроводов.

Основные отличия Common Rail от обычного дизельного двигателя заключаются в устройстве контура высокого давления, состоящего из таких элементов:

• насос, который заменяет стандартный ТНВД и оснащается контрольным клапаном;
• аккумуляторный узел или рампа, также оборудованная датчиком для контроля давления. Она изготавливается в виде достаточно длинной двухслойной трубы, на которой размещаются штуцеры, предназначенные для фиксации форсунок;
• форсунки;
• комплект соединительных трубопроводов.

Важное значение для эффективной эксплуатации рассматриваемой системы имеет работа электронного блока управления или ЭБУ. Он включает в себя несколько датчиков, в автоматическом режиме передающих сигналы о следующих параметрах и характеристиках двигателя:

• положения распределительного и коленчатого вала;
• положение педали «газа»;
• уровень давления наддува;
• температура воздуха и охлаждающей жидкости;
• уровень давления топлива;
• массовый расход воздуха.

Анализ полученных данных производится ЭБУ также в автоматическом режиме, результатом чего становятся определение требуемого количества топлива, времени открытия форсунки и других рабочих параметров системы. После этого подается команда на начало впрыска и цикл повторяется по новой.



Принцип действия Коммон Рейл



Описанное выше устройство Common Rail обеспечивает простую и при этом эффективную работу двигателя. Сначала подкачивающий насос, входящий в контур низкого давления, засасывает дизельное топливо из бака. Далее оно очищается, проходя через фильтр, и поступает в контур высокого давления.

Затем горючее перемещается в аккумуляторный узел, где его давление повышается. Максимальное значение этого показателя составляет 135 МПа и контролируется автоматикой. После поступления команды от ЭБУ на впрыск контролирующий клапан открывается и топливо поступает бак через трубопроводы, соединенные с форсунками на рампе. На каждой форсунке устанавливается отдельный электромагнитный клапан или соленоид, управляющий ее работой, что является еще одной важной отличительной особенностью системы.

Наличие в системе ЭБУ позволяет с высоким уровнем точности управлять как параметрами давления топлива, так и количеством сжигаемого горючего. Следствием этого выступает максимальная отдача при сгорании топлива, которая сопровождается уменьшением его расхода при одновременном увеличении КПД дизельного двигателя. В качестве приятного и полезного бонуса происходит сокращение токсичности выхлопа.



Вывод



Популярность и широкое распространение Common Rail объясняется очевидными преимуществами системы перед любыми альтернативными вариантами. Большая часть достоинств уже была озвучена выше, однако, для большей наглядности целесообразно еще раз обратить на них внимание. Итак, наиболее важными плюсами рассматриваемой системы выступают:

• высокий КПД двигателя, который достигается за счет более эффективного сжигания топлива;
• существенное (до 15%) сокращение расхода горючего;
• еще более серьезное (до 40%) увеличение мощности двигателя;
• снижение показателей токсичности выхлопных газов, что позволяет двигателю полностью соответствовать современным экологическим стандартам.

Сочетание настолько впечатляющих характеристик выступает лучшим и весьма наглядным объяснением того, что практически все дизельные двигатели оснащаются сегодня Common Rail. Более того, возможности технологии далеко не исчерпаны, что позволяет надеяться на дальнейшее совершенствование системы.

Что надо знать о дизелях Common Rail и когда их нужно бояться? Рассказывает специалист

Давно минули времена, когда некоторые белорусские дилеры опасались продавать на нашем рынке автомобили, оснащенные дизелями Common Rail, а для покупателя известие, что новая или подержанная машина, которую он собрался приобрести, оборудована таким дизелем, не предвещало ничего хорошего. Моторы Common Rail и впрямь перевернули с ног на голову представление о надежности и неприхотливости дизельной техники, готовой, как казалось до этого многим, безотказно ездить на всем, что горит. По принципу работы Common Rail похож на старые системы питания: подкачивающий насос забирает топливо из бака, подает его к насосу высокого давления (ТНВД), а тот в свою очередь снабжает топливом форсунки, которые в нужные моменты времени распыляют топливо в цилиндры. Что же сделало эту систему гораздо более привередливой к топливу, чем были ее предшественники? Чтобы выяснить, в чем заключались проблемы дизелей Common Rail и в чем они состоят сегодня, какие неприятные сюрпризы Common Rail преподносил и продолжает преподносить, каковы их причины, что должен знать и делать владелец, чтобы Common Rail прослужил как можно дольше, корреспондент abw.by беседует с Сергеем Поповичем, специалистом по топливным системам дизельного центра ООО «Автотехтрак»: — Конструктивная особенность Common Rail — наличие аккумулятора топлива. В старых системах его не было. В Common Rail аккумулятор, или рейка, как его нередко называют, располагается между ТНВД и форсунками. Если раньше ТНВД распределял топливо по форсункам, то в Common Rail насос лишь закачивает топливо под высоким давлением в аккумулятор, а уже из него топливо распределяется по форсункам. Второй момент — если управление старыми системами было механическим или электронно-механическим, то Common Rail управляется электроникой. Впрочем, про электронику сразу надо сказать, что, если не вдаваться в частности по отдельным производителям, она весьма надежна. Другое дело, что в наших условиях эксплуатации обычное явление, когда после определенного пробега удаляют сажевый фильтр, глушат клапан EGR, а чтобы после этого система работала корректно, перепрошивают блок управления. Заводскими применяемые прошивки быть не могут. В зависимости от качества прошивки есть вероятность нарушений в работе блока управления. Если же постороннего вмешательства не было, то относительно количества неисправностей в механической части число выходов электроники из строя — это мизер, на который можно не обращать внимания. Электронное управление и наличие аккумулятора — это особенности, однако главное состоит в том, что отличается Common Rail от старых систем питания существенно более высоким давлением впрыска. Оно определяет качество распыливания топлива, а это и есть ключевой параметр, от которого зависит качество смесеобразования и последующего сгорания, или, другими словами, эффективность работы дизеля. Детали топливной аппаратуры были прецизионными и раньше, но чтобы обеспечить более высокое давление впрыска, потребовалось еще сильнее ужесточить требования к размерам и допускам. А как все, наверное, знают, смазываются трущиеся детали в системе питания топливом. Говоря иначе, то, что для двигателя является топливом, для системы питания — смазка. Опять-таки это было на старых дизелях, это осталось в Common Rail, но в связи с ужесточением размерных параметров требовательность к качеству смазки повысилась значительно. Когда Common Rail только появился и сразу шокировал владельцев своей якобы ненадежностью, именно то, что владельцы относились к эксплуатации и обслуживанию нового поколения топливной системы как к старому, и было основной причиной преждевременных неисправностей. Приведу пример из своей практики, который относится к тому времени. Одна транспортная организация закупила для пассажирских перевозок автобусы «Радзимич». Моторы Евро-3 были оснащены системой Denso. При обслуживании вместо топливных фильтров именно для Common Rail Denso начали устанавливать фильтры от дизелей ЯМЗ с обычной на тот момент системой питания — они были похожи внешне и подходили по монтажным размерам. Кроме того, нарушался регламент замены — фильтры менялись не вовремя, а при большем пробеге. В результате получили быстрый и массовый выход Denso из строя. о же самое происходило и с частными автомобилями. Поясню на примере Ford Mondeo, который сейчас находится у нас в ремонте. Здесь топливная система Delphi. Тонкость отсева, или, другими словами, размер пор в бумаге фильтра Delphi, — 5 микрон. По данным Delphi, после пробега 10 тысяч километров пропускная способность наружной части этого фильтра за счет износа кромок пор инородными частицами, когда они проходят через поры, увеличивается до 15 микрон. Соответственно увеличиваются размеры посторонних включений, которые свободно проходят через фильтр к узлам системы и вызывают их ускоренный износ. Такому фильтру уже не место на двигателе, тянуть с его заменой больше нельзя. А в некачественных топливных фильтрах встречается пропускная способность и вовсе до 50 микрон. То есть такие фильтры вообще нельзя применять в Common Rail. Лет пять, наверное, понадобилось, чтобы люди на своих ошибках поняли, что Common Rail существенно более привередливы к чистоте топлива и не прощают того, что можно было без последствий делать со старыми топливными системами. Поэтому если я скажу, что главное условие долговечности Common Rail — своевременная замена фильтров и использование рекомендованных фильтров, а в идеале — оригинальных фильтров Bosch, Delphi или Denso в зависимости от производителя системы питания, которой оборудован двигатель, то Америки не открою. К сожалению, со временем обнаружилась еще одна проблема, которая влияет на надежность системы, — насосы и топливные аккумуляторы ржавеют изнутри. В насосе могут заклинить плунжеры — продукты коррозии попадают в форсунки и выводят их из строя. Таким образом, к двум указанным выше причинам преждевременных неисправностей Common Rail — пригодности фильтра и периодичности его замены — добавилась еще одна. И она лишний раз подтверждает, насколько Common Rail критичен к качеству топлива. Кроме воды в топливе к коррозии, скорее всего, было причастно и биотопливо. Во всяком случае на время, когда оно продавалось на АЗС, как раз пришелся пик обращений с проблемами, вызванными коррозией, да и сейчас, думаю, на многих машинах, где первопричиной выхода Common Rail из строя является коррозия, — это все еще последствия былых заправок биотопливом. Однако если коррозии удастся благополучно избежать, если систему защищает качественный фильтр и он вовремя будет заменен на такой же фильтр, то прослужит Common Rail столько, сколько ему отмерено производителем, и станет неисправным лишь по естественной причине из-за износа при большом пробеге. Возможны, конечно, случайности. К примеру, мы сталкивались, когда систему выводил из строя кусочек заводского герметика, но это единичный случай. О массовости можно говорить только в отношении прогорающих уплотнительных шайб под форсунками. Вот это действительно беда. Сажа забивает колодец форсунки, корпус форсунки перегревается, при этом выходит из строя распылитель. А дальше очень сложное извлечение форсунок, иногда и невозможное. Если владелец услышал свистящий звук, совпадающий с тактами работы двигателя, надо немедленно ехать на сервис, пока дело не зашло далеко. Но если соблюдать указанные условия и обойдется без случайностей, на легковых автомобилях Common Rail держится без каких-либо проблем 10 лет и даже дольше. А на дизелях для грузовой техники Common Rail рассчитан на еще большие побеги. Видимо, при изготовлении компонентов используются другие материалы. Разница существует даже внутри топливных систем одной и той же марки. Похоже, у производителей есть свои соображения, сколько система питания должна служить на легковых моделях, а сколько на грузовых. И из особенностей той или иной системы, наличия в ней слабых мест вытекают другие проблемы. Например, если продолжить о системе Delphi на моторе Mondeo, которой мы уже коснулись, то в ней главным пострадавшим от смазки некачественно очищенным топливом является подкачивающий насос. Он находится внутри насоса высокого давления. Изнашиваются лопатки подкачивающего насоса, но фильтр-то стоит до него, поэтому после насоса защиты от продуктов износа лопаток нет. А дальше на прямой связи с насосом — топливный аккумулятор и форсунки. Теперь от грязи в топливе страдают уже форсунки. Что стружка, или, вернее, металлическая пудра, в топливе есть, нередко можно увидеть, если заглянуть в бак, куда частички пудры попадают по «обратке». На дне бака они блестят, как звездочки на ночном небе. Сами по себе форсунки имеют большой ресурс, но когда в дело вмешивается стружка, которую гонит подкачивающий насос, и частички ржавчины, долго форсунки не выдерживают. От износа нарушается их гидроплотность, а вслед за неисправностью форсунок начинаются проблемы с запуском, неравномерной работой, дымлением. В Delphi подкачивающий насос — слабое место всей системы. Оно определяет надежность системы, потому что продукты износа подкачивающего насоса выводят из строя все остальные части. Однако что делает владелец? Он приносит в ремонт форсунки. Или как вариант — покупает другие форсунки. Отремонтировать форсунки можно, заменить можно, но ведь долго они не проработают, так как не устранена первопричина. Неважно, подкачивающий насос по-прежнему гонит стружку или виноват ржавый аккумулятор. Важно, что ремонт форсунок без устранения причины их выхода из строя — выброшенные деньги. Диагностика неисправностей — другая серьезная проблема Common Rail, от которой зависит, в какие деньги обойдется ремонт и как долго после него система прослужит. Наши владельцы на диагностике часто стараются сэкономить, а поскольку они не специалисты, то начинают с чего-то легкого, и если результата нет, продолжают постепенно менять что-то еще, затем еще и так далее. А нынче диагностами и вовсе стали все, у кого есть смартфон, в который можно закачать соответствующую программу. Иногда такой подход прокатывает, но чаще бывает наоборот. Например, коррозию аккумулятора, которая привела к неисправности форсунки, с помощью компьютерной диагностики не определишь. Наличие в смартфоне или ноутбуке диагностической программы не дает пользователю тех знаний о тонкостях и нюансах, которые свойственны системе в зависимости от ее марки, года выпуска. Диагностика ведь не заключается в считывании ошибок. Коды подразумевают определенную неисправность, но у нее может быть несколько разных источников. Специалист с помощью диагностического оборудования, которым он располагает помимо компьютера, и собственного опыта найдет конкретную деталь, которая требует замены. И это получится дешевле, чем менять поочередно все подряд. Приведу простейший пример знаний о нюансах. Двухлитровые 8-клапанные моторы HDi идут с начала 2000-х годов. Понятно, что даже при правильной эксплуатации форсунки в них выходят из строя по естественным причинам. Новый распылитель для этой форсунки стоит 40 долларов, а на «разборках» можно найти целую форсунку за 20. Что сделает владелец? Поскольку ремонт своей форсунки экономически нецелесообразен, он купит «бэушную» форсунку. Но вот проблема, которая выявилась только в последние несколько лет, — со временем деформируется распылитель, его как бы раздувает в нижней части. Примечательно, что на самом деле происходит уменьшение диаметра в верхней части из-за то ли эрозии, то ли еще чего-то — неважно. Важно, что это хорошо видно. Тем не менее владелец такую форсунку покупает, несмотря на наличие даже внешне различимого признака, что она плохая. Когда Bosch эту систему разрабатывал, его инженеры, наверное, даже не предполагали, что через 15 с лишним лет такое с распылителями начнет происходить. И подобную проблему мы теперь наблюдаем на дизелях Mercedes. Было бы полезно, чтобы эта информация дошла до читателей. Им не помешает знать, что покупать не надо, потому что сейчас все чаще к нам приносят с «разборок» такие форсунки для проверки. Так вот, если правильное обслуживание и эксплуатация системы позволяют избежать преждевременных выходов ее узлов из строя, то диагностика в специализированной мастерской сохранит в кошельке владельца деньги, которые он в противном случае может потратить впустую… Итак, подводим итог. Если правильно обслуживать Common Rail, то бояться его не надо. Понятно, что узлы системы не вечные, но при грамотном уходе выйдут они из строя по естественным причинам. А вот наличие у той или иной системы особенностей и слабых мест порождает новый вопрос: где слабых мест меньше, что надежнее и предпочтительнее для наших условий эксплуатации — Bosch, Siemens, Delphi или Denso? Вместе с дизельным центром ООО «Автотехтрак» мы постараемся на него ответить — следите за сайтом. Источник материала — www.abw.by

Система питания дизеля COMMON RAIL

1. СИСТЕМА ПИТАНИЯ ДИЗЕЛЯ COMMON RAIL

2. Какие основные конструктивные решение в изменении сложившейся системы привели к конструкции Common Rail

3. Особенностью Common Rail стало использование аккумуляторного узла (резервуара), который содержит распределительный трубопровод

(общая рампа), линии подачи топлива,
форсунки и ЭБУ .

4. В чем отличие Common Rail от других систем питания дизелей?

5. В отличие от других систем питания дизелей, управляющих работой кулачковых механизмов, система Common Rail является

аккумуляторной системой, в которой
топливо находится под высоким давлением в аккумуляторном узле (Rail).

6. Система Common Rail состоит из трех основных частей: контура низкого давления, контура высокого давления и системы датчиков.

7. Что входит в контур низкого давления системы питания дизельного двигателя Common Rail ?

8. В контур низкого давления входят: топливный бак, подкачивающий насос, топливный фильтр и соединительные трубопроводы.

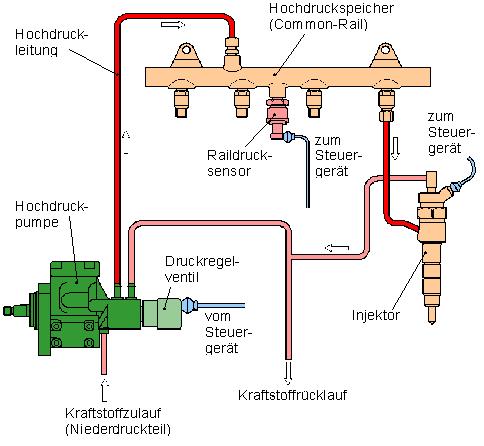

9. Что входит в контур высокого давления системы питания дизельного двигателя Common Rail ?

10. Контур высокого давления состоит из насоса высокого давления (заменяющего традиционный ТНВД) с контрольным клапаном,

аккумуляторного узла высокого
давления (рампы) с датчиком, контролирующим в ней давление, форсунок и
соединительных трубопроводов высокого давления.

11. Назначение, устройство топливной рампы – аккумуляторного узла?

12. Аккумуляторный узел представляет собой длинную трубу с поперечно расположенными штуцерами для подсоединения форсунок и выполнен

двухслойным (внутренний слой изготовлен из химически инертного материала).

13. Назначение ЭБУ?

14. Электронный блок управления системы Common Rail получает электрические сигналы от следующих датчиков: положения коленчатого

вала, положения
распределительного вала, перемещения педали «газа», давления наддува,
температуры воздуха, температуры охлаждающей жидкости, массового расхода
воздуха и давления топлива в аккумуляторном узле.

15. Назначение датчиков Common Rail ?

16. Датчики определяют значения соответствующих физических величин, а ЭБУ на основе полученных сигналов вычисляет необходимое

количество подаваемого топлива, дает
команду на начало впрыска, определяет продолжительность открытия форсунки,
корректирует параметры впрыска и управляет работой всей системы.

17. Принцип работы контура низкого давления?

18. В контуре низкого давления подкачивающий насос засасывает топливо из бака, пропускает его через фильтр, в котором задерживаются

загрязнения, и доставляет его к контуру высокого
давления.

19. При каком давлении топливо подается ТНВД в контур высокого давления?

20. В контуре высокого давления насос высокого давления подает топливо в аккумуляторный узел, где оно находится при максимальном

давлении 135 МПа с помощью контрольного
клапана.

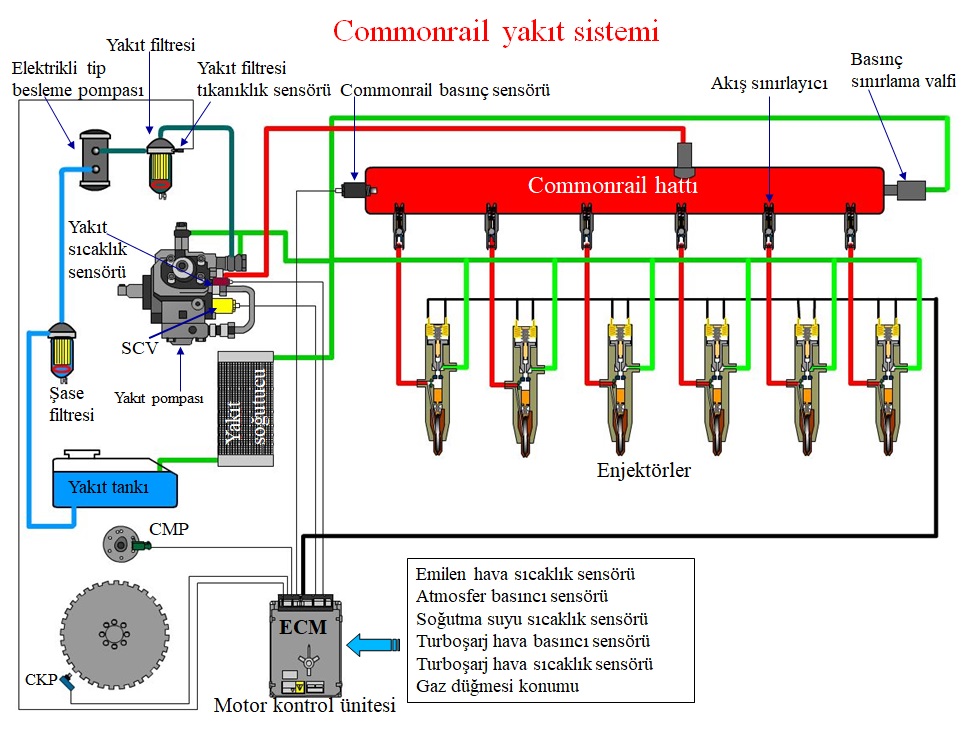

21. Расположение датчиков и принцип работы Common Rail ?

22. Если контрольный клапан насоса высокого давления открывается по команде ЭБУ, топливо от насоса по сливному трубопроводу

поступает в топливный бак.

23. Каждая форсунка соединяется с аккумуляторным узлом отдельным трубопроводом высокого давления, а внутри форсунки имеется

управляющий
соленоид (электромагнитный клапан). При получении командного электрического
сигнала от ЭБУ форсунка начинает впрыскивать топливо
в соответствующий цилиндр.

24. Впрыск топлива продолжается до тех пор, пока электромагнитный клапан форсунки не отключится по команде блока управления,

который
определяет момент начала впрыска и количество топлива, получая данные от
датчиков и сравнивая полученные значения со специальной программой,
заложенной в памяти компьютера

25. В качестве подкачивающего насоса используются электрические насосы, которые могут устанавливаться как внутри бака, так и в

трубопроводе между баком и фильтром.
Конструкция таких насосов сходна с электрическими бензонасосами, которые применяют в
системах впрыска.

26. Топливоподкачивающий насос объединяет в себе электродвигатель и роликовый насос. Топливо протекает через электродвигатель и

охлаждает его.
Насосы, расположенные внутри бака, лучше охлаждаются и, как правило,
имеют меньшие размеры. На выходе из насоса имеется обратный клапан,
необходимый для обеспечения стекания топлива из трубопровода обратно в
бак.

27. Где располагается ТНВД?

28. Насос высокого давления этой системы располагается в подкапотном пространстве автомобиля, обычно в том же месте, где и ТНВД.

Насос создает
высокое давление, необходимое для впрыска топлива на всех режимах работы
дизеля.

29. Насос высокого давления приводится в действие от коленчатого вала двигателя посредством зубчатой, цепной или ременной передачи.

Насос смазывается и охлаждается
самим топливом. На входе в насос установлен предохранительный клапан, не
допускающий падения давления в системе.

30. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТНВД?

31. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТНВД?

Схема устройства ТНВД: а — продольный разрез:
1 — вал привода;
2 — эксцентриковый
кулачок;
3 — плунжер со втулкой;
4 — камера над плунжером;
5 — впускной клапан;
6 — электромагнитный клапан отключения плунжерной
секции;
7 — выпускной клапан;
8 — уплотнение;
9 — штуцер магистрали, ведущей к аккумулятору
высокого давления;
10 — клапан
регулирования давления;
11 — шариковый клапан;
12 — магистраль обратного слива
топлива;
13 — магистраль подачи топлива к ТНВД;
14 — защитный клапан с дроссельным отверстием;
15 — перепускной канал низкого давления;

32. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ТНВД?

б — поперечный разрез:
1 — вал привода;
2 — эксцентриковый
кулачок;
3 — плунжер с втулкой;
4 — впускной клапан;
5 — выпускной
клапан;
6 — подача топлива

33. ЗАДАНИЕ ! Дома в тетради : 1) опишите устройство, 2) принцип работы роторного ТНВД

34. Плунжера приводятся в действие эксцентриком, установленным на вале насоса. При движении плунжера вниз под действием пружины

открывается клапан и топливо заполняет
пространство над плунжером. При ходе плунжера вверх клапан закрывается и топливо сжимается
плунжером

35. Как работает аккумуляторный узел – топливная рампа и из чего состоит?

36. Аккумуляторный узел – топливная рампа состоит из…. и устроена… ?

Аккумуляторный узел является общим
для всех цилиндров двигателя.
Применение
аккумуляторного узла
соответствующего объема снижает
пульсации давления топлива.
Для того чтобы максимально снизить
пульсации давления, объем рампы
должен быть как можно большим,
хотя, с другой стороны, это может
привести к задержке при заполнении
этого узла топливом, а
следовательно, к задержке пуска
двигателя. В связи с этим
конструкторам приходится идти на
определенный компромисс.
Изготавливается узел из
высокопрочной стали.

37. Контрольный клапан давления в топливной рампе, управляется компьютером, входящим в блок управления, и поддерживает постоянное

давление в
аккумуляторном узле. Применяются два варианта установки клапана: на насосе
высокого давления или непосредственно на аккумуляторном узле.

38. На основе сигнала от датчика давления ЭБУ определяет давление в аккумуляторном узле

39. Устройство и принцип работы форсунок в системе Common Rail ?

40. В форсунках двигателя имеются электромагниты, которые управляют работой этих форсунок, получая электрические сигналы от ЭБУ

41. Распылитель форсунки закрыт иглой, которая прижимается к седлу распылителя за счет совместного действия усилия сжатия пружины и

силы давления топлива.
Электромагнитный клапан служит только для управления давлением топлива, и при подаче
электрического тока на его обмотку уменьшает силу давления, препятствующую поднятию
иглы форсунки и началу процесса впрыска.

42. При отключении электромагнита форсунка закрывается и впрыск топлива прекращается. Топливо, просачивающееся из форсунки,

попадает в сливную магистраль.

43. Опишите из чего состоит и как работает форсунка?

44. Опишите устройство и принцип работы системы питания дизельного двигателя — Common Rail

45. За что отвечает датчик – «Положения коленвала и где он установлен»?

46. Зачем нужен и где находится датчик положения коленвала системы питания дизельного двигателя — Common Rail?

47. Дает сигнал ЭБУ где находятся поршни, служит для пуска ДВС

48. Зачем нужен и где находится датчик распредвала системы питания дизельного двигателя — Common Rail ?

49. Дает сигнал ЭБУ где находятся клапан, служит для впрыска топлива

50. Зачем нужен и где находится датчик педали «газа» системы питания дизельного двигателя — Common Rail ?

51. Дает сигнал ЭБУ где сколько топлива нужно подать в цилиндр, служит для впрыска топлива

52. Зачем нужен и где находится датчик «дроссельной заслонки» системы питания дизельного двигателя — Common Rail ?

53. Дает сигнал ЭБУ где сколько топлива нужно подать в цилиндр, служит для впрыска топлива

54. Зачем нужен и где находится датчик «массового расхода воздуха» системы питания дизельного двигателя — Common Rail ?

Зачем нужен и где находится датчик «массового расхода
воздуха» системы питания дизельного двигателя Common Rail ?

55. Дает сигнал ЭБУ где сколько воздуха поступило в цилиндр, служит для впрыска топлива

56. Зачем нужен и где находится датчик «детонации» системы питания дизельного двигателя — Common Rail ?

57. Дает сигнал ЭБУ начала детонации в цилиндре, служит для избежания «разноса» ДВС

58. Зачем нужен и где находится датчик «температуры двигателя» системы питания дизельного двигателя — Common Rail ?

59. Дает сигнал ЭБУ начала детонации в цилиндре, служит для избежания «заклинивания» ДВС

60. Зачем нужен и где находится датчик «кислорода» системы питания дизельного двигателя — Common Rail ?

61. Дает сигнал ЭБУ сигнал «пропуска зажигания», служит для сокращения вредных выбросов и расхода топлива ДВС

63. ЭБУ по заданной программе передает управляющий сигнал к соленоиду форсунки, которая подает топливо в камеру сгорания двигателя

64. На основании сигналов каких датчиков ЭБУ определяет количество топливо которое необходимо впрыснуть в цилиндр?

65. Какая из приведенных топливных систем является

66. ЗАДАНИЕ ! Запомните и напишите в тетради схему устройства и принципа работы системы Common Rail на всех режимах работы

двигателя

67. Опишите устройство и принцип работы системы питания дизельного двигателя — Common Rail

68. Какая это система питания дизельного двигателя и почему?

69. Какая это система питания дизельного двигателя, почему и чего в ней нет?

70. Какая это система питания дизельного двигателя и почему?

72. В последнее время все большее применение на грузовых автомобилях и автобусах находит система подачи топлива HEUT (Hydraulically

Actuated Unit Ignition)
— электронная гидравлическая система впрыска.

73. Что является основным узлом HEUT (Hydraulically Actuated Unit Ignition) — электронная гидравлическая система впрыска.

74. Основным узлом системы HEUT является насос-форсунка; кулачковый вал привода исполнительных механизмов насос-форсунок здесь

Основным узлом системы HEUT является насос-форсунка;
кулачковый вал привода исполнительных механизмов насосфорсунок здесь заменен гидроприводом.
Масло подается в насосфорсунку по специальной
магистрали из системы
смазки двигателя под
давлением около 25 МПа.
Попадая в насос-форсунку,
масло воздействует на
соответствующий масляный
плунжер, перемещающий
топливный плунжер. Этот
плунжер из-за своего
меньшего диаметра создает
высокое давление впрыска
(свыше 160 МПа), что дает
возможность добиться
лучшего распыления
топлива и оптимизации его
смешивания с воздухом.

75. Какие + у системы HEUT?

76. В отличие от других систем давление в системе HEUT абсолютно не зависит от частоты вращения двигателя и обеспечивает подачу

топлива в
камеру сгорания в нужный момент времени и в оптимальном количестве.

77. THE END

Common rail

Дизельный двигатель, как силовая установка, давно занял лидирующие позиции в сфере коммерческого транспорта. И не мудрено, что такие качества как мощность, экономичность и надежность дизельного двигателя стали востребованы и в легковом транспорте. Современные технологии и конструктивные решения позволили расширить модельный ряд легковых автомобилей, оснащённых дизельными двигателями. Одной из самых распространённых систем является common rail.

Применение технологии common rail позволяет обеспечить низкий расход топлива, снизить шум работы двигателя и повысить экологичность.

COMMON RAIL — что это

Топливная система common rail (дословно – «общая магистраль»). Конструктивно система common rail состоит из трех основных звеньев, каждая из которых включает в себя определенный набор компонентов.

Первое звено — система подачи топлива по магистрали низкого давления. Основными ее элементами являются топливный насос низкого давления и фильтры грубой и тонкой очистки.

Второе звено — линия высокого давления. Включает в себя: топливный насос высокого давления, аккумулятор топлива и форсунки.

Третье звено — электронная система управления, состоит из датчиков, электронного блока управления и исполнительных устройств.

Как работает система common rail

В традиционных системах впрыска давление топлива создается отдельно для каждого цикла впрыска. В системе Common Rail процессы создания давления топлива и собственно впрыска разделены, так что топливо всегда готово к подаче в цилиндр. Давление топлива создается топливным насосом высокого давления. Насос создает давление топлива и подает его по трубопроводу высокого давления к входу в рампу, которая выступает в роли общего резервуара для всех форсунок. Так и появилось название «общая топливная рампа» – Common Rail. Отсюда топливо подается к отдельным форсункам, которые впрыскивают его в камеры сгорания цилиндров.

Разновидности систем common rail.

Система common rail имеет различные модификации.

Общепринятая спецификация различает несколько конфигураций системы common rail. Выбор установленной на автомобиле конфигурации зависит, прежде всего, от транспортного средства (для легковых автомобилей либо грузовых автомобилей). Принципиальная схема работы остается неизменной

Различия касаются, в основном, системы предварительной подачи топлива в контуре низкого давления и организации архитектуры системы.

Кроме того системы common rail могут отличатся схемой реализации используемого типа форсунок.

Тип 1. С  электромагнитным клапаном

Тип 2. С пьезоэлектрическим приводом

Оба типа могут устанавливаться на дизельные двигатели как легкового, так и грузового транспорта.

Проблемы, возникающие при эксплуатации двигателей с системой common rail

Высокая технологичность данной системы позволяет значительно повысить мощность двигателя, гибкость его работы и надежность. Однако применение такой системы накладывает определенные требования к качеству топлива и качеству обслуживания. Дело в том, что выход из строя какого-либо компонента системы, является причиной полной остановки работы двигателя. Особо следует следить за форсунками и их чистотой, так как выход форсунок из строя грозит серьезными тратами.

Профилактика работы системы common rail

Существенно увеличить надежность и ресурс системы common rail позволяет правильное и своевременное техническое обслуживание и соответствующая профилактика.

Прежде всего, необходимо позаботиться о качестве топлива. К сожалению, не всегда есть возможность убедиться в качественных характеристиках топлива. Избежать проблем в таком случае позволяют топливные присадки. На рынке предлагается огромное количество присадок различных производителей. Мы рекомендуем использовать топливные известных производителей, использующих высококачественное сырье и современные технологии. Присадки таких производителей отличаются высокой эффективностью и безопасностью применения.

Система common rail, в силу своих конструктивных особенностей особенно трепетно относиться к чистоте всей системы и форсунок. К сожалению, качество дизельного топлива во многих регионах приводит к повышенному износу системы.

Поэтому, уход за топливной системой common rail следует разделить на два этапа:

Этап 1. Очистка форсунок от нагара и загрязнений. Крайне важный этап, позволяющий избавиться от повышенного нагара на форсунках. Очистку форсунок следует проводить не реже 1 раза в сервисный интервал! Оптимальная частота очистки форсунок – каждые 3-5 тыс км. пробега. К счастью, сейчас для очистки форсунок и топливной системы не нужно ее разбирать. Команда технологов немецкой компании Liqui Moly создала специальный препарат для очистки форсунок от нагара и загрязнений — Промывка дизельных систем Diesel Spulung. Регулярное применение промывки позволяет содержать форсунки в чистоте, тем самым, значительно увеличивая их ресурс.

 Этап 2. Использование защитной (комплексной) топливной присадки. Также необходимый этап при эксплуатации систем с common rail, так как топливная аппаратура значительно страдает от коррозии. Задача данного типа присадок, в первую очередь, защита от коррозии. Мы рекомендуем использовать присадку Liqui Moly Diesel Systempflege. Она прекрасно защищает топливную аппаратуру от коррозии, а за счет специальных компонентов нивелирует низкие смазывающие свойства низкосернистого топлива (Euro стандарта).

Защита топливного фильтра дизельных автомобилей

Топливный фильтр присутствует на любом дизельном автомобиле. Крайне важным является его правильная замена. Подробнее можно прочитать в этой статье.

Особенности эксплуатации системы common rail в зимний период

Не секрет, что самым тяжелым испытанием для топливной аппаратуры дизельного двигателя является его эксплуатация в зимний период.

Морозы и холодный пуск не прибавляют здоровья топливной аппаратуре. Дизельное топливо зимой должно обладать такими же характеристиками, как и в летний период. Для улучшения низкотемпературных свойств топлива и бесперебойной работы системы common rail рекомендуется использовать только качественные антигели! Дизельный антигель Diesel Fliess-Fit является победителем многих тестов как многих температурных тестов, так и обладает великолепными смазывающими свойствами, чего нет у дешевых аналогов.

Он предназначен для поддержания топлива в жидком состоянии при низких температурах до -31 °C. Используется для самых современных дизельных систем — присадка разработана по высочайшим стандартам в отношении безопасности для  систем автомобиля.

Итог

Современные дизельные топливные системы common rail позволяют качественно улучшить характеристики дизельного двигателя, но также и предъявляют более жесткие требования к обслуживанию. Надежность и большой ресурс системы common rail обеспечивается правильным уходом и применением правильных и высокачественных топливных присадок.

Система впрыска топлива Common Rail

Система впрыска топлива Common Rail

Ханну Яэскеляйнен, Магди К. Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : В системе Common Rail топливо распределяется по форсункам от аккумулятора высокого давления, называемого рампой. Рельс питается от топливного насоса высокого давления.Давление в рампе, а также начало и конец сигнала, активирующего форсунку для каждого цилиндра, контролируются электроникой. Преимущества системы Common Rail включают гибкость в управлении как моментом впрыска, так и скоростью впрыска.

Введение

Достоинства архитектуры системы впрыска Common Rail были признаны с момента разработки дизельного двигателя. Ранние исследователи, в том числе Рудольф Дизель, работали с топливными системами, которые содержали некоторые важные особенности современных систем впрыска дизельного топлива с общей топливной магистралью.Например, в 1913 году патент на систему впрыска Common Rail с механически управляемыми форсунками был выдан компании Vickers Ltd. из Великобритании [2092] . Примерно в то же время в Соединенных Штатах был выдан еще один патент Томасу Гаффу на топливную систему для двигателя с искровым зажиганием с прямым впрыском в цилиндр, использующего электромагнитные клапаны с электрическим приводом. Дозирование топлива производилось путем контроля времени, в течение которого клапаны были открыты [2085] . Идея использования клапана впрыска с электрическим приводом на дизельном двигателе с топливной системой Common Rail была разработана Бруксом Уокером и Гарри Кеннеди в конце 1920-х годов и применена к дизельному двигателю Atlas-Imperial Diesel Engine Company в Калифорнии в начале 1930-х годов. [2184] [2183] [2178] [2182] .

Работа над современными системами впрыска топлива Common Rail была начата в 1960-х годах компанией Societe des Procedes Modernes D’Injection (SOPROMI) [2086] . Однако пройдет еще 2–3 десятилетия, прежде чем регулирующее давление подстегнет дальнейшее развитие и технология станет коммерчески жизнеспособной. Технология SOPROMI была оценена компанией CAV Ltd. в начале 1970-х годов, и было обнаружено, что она дает мало преимуществ по сравнению с существующими системами P-L-N, которые использовались в то время. По-прежнему требовалась значительная работа для повышения точности и производительности соленоидных приводов.

Дальнейшая разработка дизельных систем Common Rail началась в 1980-х годах. К 1985 году Industrieverband Fahrzeugbau (IFA) из бывшей Восточной Германии разработал систему впрыска Common Rail для своего грузовика W50, но прототип так и не поступил в серийное производство, и через пару лет проект был прекращен. [2096] . Примерно в то же время General Motors также разрабатывала систему Common Rail для применения в своих легких двигателях IDI [2174] .Однако с отменой их программы по производству легких дизельных двигателей в середине 1980-х годов дальнейшее развитие было остановлено.

Спустя несколько лет, в конце 1980-х — начале 1990-х, производители двигателей начали ряд проектов по развитию, которые позже были приняты производителями оборудования для впрыска топлива:

• Компания Nippondenso доработала систему Common Rail для грузовых автомобилей [2093] [2094] , которую они приобрели у Renault и которая была запущена в производство в 1995 году на грузовиках Hino Rising Ranger.
• В 1993 году Bosch — возможно, из-за некоторого давления со стороны Daimler-Benz — приобрел технологию UNIJET, первоначально разработанную усилиями Fiat и Elasis (дочерняя компания Fiat), для дальнейшей разработки и производства [2099] . Система Common Rail для легковых автомобилей Bosch была введена в производство в 1997 году для автомобилей Alfa Romeo 156 [194] 1998 модельного года и Mercedes-Benz C-класса.
• Вскоре после этого Лукас объявил о контрактах на Common Rail с Ford, Renault и Kia, производство которых начнется в 2000 году.
• В 2003 году Fiat представил систему Common Rail нового поколения, способную производить 3-5 впрысков / цикл двигателя для двигателя Multijet Euro 4.

Дополнительную информацию об истории систем Common Rail можно найти в литературе [2178] [2940] .

Целью этих программ развития, начатых в конце 1980-х — начале 1990-х годов, была разработка топливной системы для будущего легкового автомобиля с дизельным двигателем. На начальном этапе этих усилий было очевидно, что в будущих дизельных автомобилях будет использоваться система сгорания с прямым впрыском из-за явного преимущества в экономии топлива и удельной мощности по сравнению с преобладающей в то время системой сгорания с непрямым впрыском.Цели разработок включали комфорт вождения, сравнимый с таковым у автомобилей с бензиновым двигателем, соответствие будущим ограничениям выбросов и улучшенную экономию топлива. Рассматривались три группы архитектур топливной системы: (1) распределительный насос с электронным управлением, (2) насос-форсунка с электронным управлением (EUI или насос-форсунка) и (3) система впрыска Common Rail (CR). В то время как усилия по каждому из этих подходов привели к созданию коммерческих топливных систем для серийных автомобилей, система Common Rail обеспечила ряд преимуществ и в конечном итоге станет доминирующей в качестве основной топливной системы, используемой в легковых автомобилях.Эти преимущества включали:

• Давление топлива не зависит от оборотов двигателя и условий нагрузки. Это обеспечивает гибкость в управлении как количеством впрыска топлива, так и моментом впрыска, а также обеспечивает лучшее проникновение и смешивание даже при низких оборотах двигателя и нагрузках. Эта особенность отличает систему Common Rail от других систем впрыска, в которых давление впрыска увеличивается с увеличением числа оборотов двигателя, как показано на Рисунке 1 [289] . Эта характеристика также позволяет двигателям создавать более высокий крутящий момент на низких оборотах, особенно если используется турбонагнетатель с изменяемой геометрией (VGT).Следует отметить, что хотя системы Common Rail могут работать с максимальным давлением в рампе, поддерживаемым постоянным в широком диапазоне оборотов двигателя и нагрузок, это делается редко. Как обсуждается в другом месте, давление топлива в системах Common Rail можно регулировать в зависимости от частоты вращения и нагрузки двигателя, чтобы оптимизировать выбросы и производительность, обеспечивая при этом долговечность двигателя. Рисунок 1 . Взаимосвязь между давлением впрыска и частотой вращения двигателя в различных системах впрыска
• Понижены требования к пиковому крутящему моменту топливного насоса. По мере развития двигателей с высокоскоростным прямым впрыском (HSDI) большая часть энергии для смешивания воздуха с топливом поступала от импульса распыления топлива, в отличие от вихревых механизмов, используемых в более старых системах сгорания IDI. Только системы впрыска топлива под высоким давлением были способны обеспечить энергию смешивания и хорошую подготовку к распылению, необходимую для низких выбросов ТЧ и УВ. Для выработки энергии, необходимой для впрыска топлива примерно за 1 миллисекунду, обычный распределительный насос должен обеспечивать почти 1 кВт гидравлической мощности за четыре (в 4-цилиндровом двигателе) 1 мс скачков за один оборот насоса, что создает значительную нагрузку на приводной вал [922] .Одна из причин тенденции к использованию систем Common Rail заключалась в том, чтобы минимизировать требования к максимальному крутящему моменту насоса. В то время как требования к мощности и среднему крутящему моменту и для насоса Common Rail были схожими, подача топлива под высоким давлением осуществляется в аккумулятор, и, таким образом, пиковый расход (и максимальный крутящий момент, необходимый для привода насоса) не обязательно должен совпадать с событие впрыска, как в случае с распределительным насосом. Нагнетательный поток насоса может быть распределен на более длительную часть цикла двигателя, чтобы поддерживать более равномерный крутящий момент насоса.
• Улучшено качество шума. Двигатели DI характеризуются более высоким пиковым давлением сгорания и, следовательно, более высоким уровнем шума, чем двигатели IDI. Было обнаружено, что улучшенный шум и низкие выбросы NOx лучше всего достигаются путем введения пилотного (-ых) впрыска (ов). Это было проще всего реализовать в системе Common Rail, которая была способна обеспечивать стабильную подачу небольшого количества пилотного топлива во всем диапазоне нагрузки / скорости двигателя.

###

Как работает система впрыска Common Rail?

Индивидуальные решения для гибкого использования топлива

С повышением технических характеристик систем впрыска возрастают и требования к чистоте и качеству топлива.Таким образом, топливо должно соответствовать заранее определенным значениям вязкости и смазывающей способности, поскольку компоненты насосов и форсунок высокого давления
смазываются топливом. Он также не должен иметь каких-либо загрязнений, которые могли бы привести к абразивному повреждению при применяемом высоком давлении. Поэтому для обеспечения правильной работы двигателя можно использовать только дизельное топливо, одобренное для данного применения и соответствующее применимым стандартам. По запросу клиента mtu проводит анализ для получения одобрения других видов топлива в зависимости от конкретного применения в тесном сотрудничестве с компанией Rolls-Royce Power Systems, брендом L’Orange или альтернативными поставщиками.В некоторых случаях, например, отсутствие смазывающих свойств
у топлива может быть компенсировано специальными покрытиями на системе впрыска. Кроме того, mtu помогает клиентам при проектировании бака и топливной системы на объекте. Это представляет большой интерес, например, для горнодобывающих машин, которые подвергаются высокому уровню запыленности.

Резюме

mtu постоянно совершенствует свои двигатели, чтобы гарантировать, что они будут соответствовать жестким будущим стандартам выбросов, при этом потребляя как можно меньше топлива.С этой целью mtu оптимизирует сгорание топлива в цилиндре с помощью своей системы впрыска Common Rail с электронным управлением в сочетании с другими технологиями, такими как рециркуляция выхлопных газов. За счет достижения чистого и эффективного сгорания расходы на системы нейтрализации выхлопных газов могут быть минимизированы, а в некоторых случаях полностью устранены. Компания mtu успешно использовала системы Common Rail еще в 1996 году и постоянно совершенствовала эту технологию в сотрудничестве с брендом L’Orange компании Rolls-Royce Power Systems и другими поставщиками.Благодаря своему обширному опыту в области систем впрыска Common Rail, mtu может оптимально использовать потенциал технологии, чтобы сделать двигатели чрезвычайно экономичными и чистыми.

Техническое обслуживание дизельной топливной системы Common-Rail

«Common Rail». Это термин, который на данный момент известен во всем дизельном пространстве. Однако для непосвященных или новых энтузиастов этот термин относится к способу заправки дизелей последних моделей / новых; через систему впрыска, которая основана на насосе высокого давления, который подает топливо на независимые рельсы (одиночный рельс для двигателей I-4 и I-6 или пара для двигателей V-8), которые затем питают каждый инжектор индивидуально.

Вопреки распространенному мнению, хотя этот термин, возможно, стал глобальным дескриптором (вроде того, как мы используем «Kleenex», когда мы говорим о любом бренде ткани), с появлением в конце 1980-х 5,9-литровых двигателей Cummins, работающих на электронном топливе, «Common Rail» — это не только лучшее от Clessie.

Двигатели Ford Power Stroke и GM Duramax работают на аналогичном топливе. Тем не менее, мы признаем, что на популярном сегодня жаргоне обращение к дизельному пикапу просто как к «common rail» обычно означает, что это Dodge Ram или Ram с 24-клапанным 5.Двигатель Cummins объемом 9 или 6,7 л под его капотом.

В этом отчете мы сохраняем широкополосную связь и решаем проблемы заправки топливом Common Rail без какого-либо союза с брендами. Мы затронули инжекторные насосы CP3 и CP4 в других редакционных статьях (подчеркивая их роль в улучшении характеристик дизельного двигателя), а также важность защиты этих деталей от повреждений из-за загрязнения, избыточного давления и т. Д. Теперь мы рассматриваем, как — когда манипулирование топливом для увеличения мощности — вы можете обеспечить устойчивость топливной системы, следуя этим пяти замечательным советам, предоставленным нашими друзьями из NW Fuel Injection Service в Суррее, Британская Колумбия.

Посмотреть все 2 фотографии

Ограничения обратного трубопровода

Большинство поклонников Cummins (особенно OG) знают, что первые топливные насосы Bosch (VE и P7100) могут быть обмануты, чтобы увеличить давление впрыска, ограничив обратный поток топлива. к танку. Хотя эти насосы поддерживают этот тип модификации, они не будут работать с системами Common Rail.

Ограничение потока насоса CP3 или CP4 создаст избыточное давление в корпусе; Достаточно, чтобы выдуть из насоса уплотнения карданного вала и контрольные пробки.ТНВД в значительной степени зависит от возвратной топливной магистрали, которая сбрасывает избыточное давление, которое создается внутри насоса, и отправляет его обратно в бак.

Когда вы проверяете топливную систему грузовика, опять же, не ограничивайте возвратную линию. Кроме того, в некоторых случаях (с модифицированными насосами CP3) вам действительно потребуется увеличить размер обратной линии для поддержки дополнительного потока.

Давление в питающей магистрали

При заправке топливом с общей топливораспределительной рампой большее давление на входе (питании) не всегда лучше, поскольку слишком большое давление может создать проблемы того же типа, что и ограничение обратного трубопровода.Имеет место эффект умножения; если топливо поступает в насос под слишком высоким давлением, оно создает огромное давление (до 40 000 фунтов на кв. дюйм) внутри насоса и приводит к разрыву уплотнений, повреждению насоса изнутри или повреждению форсунок. Для высокопроизводительных приложений служба топливных форсунок NW рекомендует использовать манометр на стороне подачи, чтобы всегда поддерживать правильное давление топлива.

Вот рекомендуемые значения давления подачи для двигателей, оборудованных CP3 и CP4:

• Cummins 2003-2016 (5.9 л и 6,7 л): не менее 8 фунтов на кв. Дюйм / не более 15 фунтов на кв. Дюйм
• Duramax 2001 2016 (6,6 л): не менее 8 фунтов на кв. Дюйм / не более 10 фунтов на кв. Дюйм
• Power Stroke 2011-2016 (6,7 л): не менее 8 фунтов на квадратный дюйм / не более 10 фунтов на квадратный дюйм

Конденсация и загрязнение воды

Дизельное топливо поглощает воду. И в этом случае неудивительно, что загрязнение воды является причиной номер один для отказов дизельной топливной системы. По этой причине, если дизельный грузовик не будет использоваться более 30 дней, полностью заполните его топливные баки, чтобы обеспечить минимальное количество воздуха, доступного для сбора конденсата.Кроме того, чаще меняйте топливные фильтры, если автомобиль много простаивает.

Вода (конденсат) собирается на стенках топливного бака, образуя маленькие капельки влаги, которые образуются при ежедневном нагревании и охлаждении окружающего воздуха. Чем больше перепад температур, тем быстрее собирается вода. Обычно для образования конденсата внутри топливного бака грузовика, двигатель которого не был запущен, требуется от 28 до 30 дней. Эта влага накапливается в топливе и начинает создавать ржавчину и водоросли внутри бака, что в конечном итоге загрязняет все компоненты топливной системы.При длительном хранении мы рекомендуем использовать присадку к дизельному топливу, которая содержит стабилизирующий компонент и мягкий биоцид, чтобы продлить срок службы хранимого топлива и предотвратить рост водорослей.

Фильтрация

Никакие добавки не могут удалить воду из дизельного топлива (спиртосодержащие или метилгидратные продукты не предназначены для использования в дизельном топливе). В этом случае первая линия защиты масляной горелки — это водоразделительный топливный фильтр. Заменяйте топливные фильтры через каждые 2 (секунды) интервалов замены масла.

Диагностика со стандартной калибровкой ECM

Перед выполнением диагностики топливной системы Common Rail на грузовике с двигателем, настроенным по индивидуальному заказу, мы предлагаем вернуть калибровку ECM на склад. Почему? Потому что это может повысить точность и скорость анализа. Пользовательские настройки могут замаскировать проблемы и сделать неисправные компоненты менее очевидными, а правильную диагностику проблемы более трудной.

Когда настройки ECM возвращаются на склад, значения OEM-тестов, а также процедуры диагностической проверки и спецификации будут более точно отражать происходящее, чтобы помочь быстрее определить источник проблемы.

Источники

Чувствительность дизельных двигателей Системы впрыска Common Rail под высоким давлением

Двигатели, оснащенные HPCR, обеспечивают более чистый выхлоп, имеют большую мощность и более эффективны, чем предыдущие модели

Кейт Крамлих, National Менеджер по продуктам и обучению, Takeuchi

Топливные системы Common Rail под высоким давлением (HPCR) сегодня входят в стандартную комплектацию почти всех дизельных двигателей, от тяжелого оборудования до внедорожных грузовиков, легких грузовиков, больших генераторов и т. Д.Топливные системы HPCR имеют много преимуществ, но они также вызывают недоумение среди операторов. Операторы слишком часто заправляют свои машины загрязненным топливом, которое может разрушить топливную систему.

Чтобы двигатель продолжал гудеть в течение нескольких часов, важно понимать сами топливные системы, их преимущества и недостатки, их чувствительность, степень воздействия загрязненного топлива и предупреждающие знаки, на которые следует обращать внимание.

Преимущества и недостатки

Система HPCR состоит из топливной рампы высокого давления, общей для всех форсунок.Подача топлива в топливную рампу высокого давления осуществляется подающим насосом высокого давления. В зависимости от частоты вращения и нагрузки двигателя давление в рампе может превышать 30 000–40 000 фунтов на квадратный дюйм. Форсунки управляются электроникой, и каждая имеет свой пусковой механизм или соленоид.

Takeuchi оснащает свои машины одним или двумя топливными фильтрами и водоотделителем для удаления загрязнений и воды, которые могут повредить чувствительные системы HPCR. Благодаря своей конструкции системы HPCR также обеспечивают лучшее распыление топлива при впрыске, обеспечивая более чистое и чистое топливо. более мощное и более полное сгорание.Двигатели, оснащенные HPCR, обеспечивают более чистый выхлоп, обеспечивают большую мощность и топливную экономичность на рабочий объем, чем предыдущие модели.

Кто-то может сказать, что основным недостатком систем HPCR является сложность электрических компонентов. Есть множество датчиков, жгутов проводов и электрических компонентов, которые необходимо добавить, чтобы двигатель работал должным образом. Еще один воспринимаемый недостаток — насколько эти системы могут быть чувствительны к загрязненному топливу.

До требований Tier 4 по выбросам в дизельных двигателях внедорожной техники использовалась система механического впрыска.Эти системы не были столь чувствительны к загрязнению. Из-за этого многие операторы ошибочно полагают, что топливные системы HPCR не слишком чувствительны. На самом деле, это далеко от истины. Грязное или неподходящее топливо, вода в топливе и воздух в системе могут вызвать повреждение новых дизельных двигателей.

Системы очень подвержены повреждению при несоблюдении надлежащего ухода. Это связано с тем, что чем выше давление впрыска, тем более жесткие допуски должны быть между сопрягаемыми деталями в компонентах, работающих с топливом, таких как насосы, клапаны и форсунки.Более жесткие допуски делают эти прецизионные поверхности чрезвычайно уязвимыми для повреждения почти всем, кроме топлива. Таким образом, хотя определенное количество загрязнений или воды не причинит вреда механическим форсункам старой конструкции, то же самое топливо нанесет ущерб топливной системе Common Rail.

Загрязнение водой наносит ущерб дизельным топливным системам

Влияние загрязненного топлива

Наиболее частой причиной повреждения является вода в топливе, которая часто возникает из-за неправильно обслуживаемых перегрузочных баков.У этих резервуаров есть несколько проблем:

• В некоторых случаях они редко сливаются.
• В баке скапливается вода из-за конденсации.
• Из-за расположения резервуаров и окружающей среды грузовики могут собирать тяжелый мусор. Поэтому перед заполнением перекачивающего бака важно очистить крышку топливного бака и прилегающую территорию.
• Если бак не обслуживается, содержание воды будет продолжать увеличиваться, что может привести к появлению ржавчины внутри бака и трубопроводов.

Чтобы решить эту проблему, производители оборудования включают в свои машины водоотделитель. Однако само по себе это не полное решение. Его нужно проверять и сливать ежедневно. Если это не так, и уровень воды достигает верхней части сепаратора, вода будет продавливаться через сепаратор и обратно в топливную систему, достигая жизненно важных компонентов.

Вода в топливе может влиять на несколько различных аспектов машины:

• Чаще всего она снижает смазывающую способность топлива.Это приводит к повреждению игольчатого клапана внутри форсунки, который становится липким, что приводит к большому обратному потоку или большой подаче топлива.
• Игольчатый клапан также может быть поврежден до такой степени, что он больше не закрывается должным образом, что приведет к утечке наконечника инжектора.
• Металл из-за повреждения игольчатого клапана или из-за повреждения других компонентов может засорить форсунки, что приведет к искажению формы распыления. Это приведет к разбрызгиванию топлива непосредственно на поверхность поршня или стенку цилиндра.
• Топливо, впрыскиваемое непосредственно в стенку цилиндра, вызывает промывку цилиндра, когда топливо вымывает смазочное масло. В результате возникает плохая смазка между поршнем и стенкой цилиндра, что приводит к износу. Это неизбежно приводит к низкой компрессии, разбавлению масла и отказу двигателя.
• В некоторых случаях в инжектор может попасть свободная вода. Избыточное нагревание инжектора приведет к тому, что эта вода превратится в пар и расширится, что приведет к поломке наконечника инжектора.
• Избыточный нагрев форсунки приведет к тому, что вода превратится в пар и расширится, что приведет к поломке наконечника форсунки.
• Повреждение игольчатого клапана может помешать правильному закрытию клапана в закрытом состоянии. Это позволяет нераспыленному топливу вытекать на поверхность поршня, что приводит к расплавлению поршня.
• Другие загрязнения, такие как частицы пыли и некачественное дизельное топливо с низкими смазывающими свойствами, также могут повредить топливную систему.

Обеспечение использования чистого топлива — самый простой и самый важный шаг в обслуживании HPCR.Это включает использование надежного источника, который обеспечивает чистое и отфильтрованное топливо.

По всем этим причинам очень важно поддерживать чистоту топливной системы и часто менять топливные фильтры. В случае Takeuchi каждая машина имеет от одного до двух топливных фильтров и водоотделитель. Но хотя топливные фильтры очень эффективны при удалении вредных загрязнений и воды, они не могут работать эффективно, если их не обслуживать регулярно.

Обеспечение использования чистого топлива — самый простой и самый важный шаг.Это включает использование надежного источника с чистым и отфильтрованным топливом. Во время наполнения также необходимо установить сетку наливной горловины, чтобы предотвратить попадание крупного мусора в резервуар. Крупный мусор может ограничить поток топлива из бака или, в зависимости от материала, может сломаться и стать достаточно маленьким, чтобы вызвать проблемы с топливной системой.

Дизельное топливо Уборка сокращает простои строительного оборудования

Предупреждающие знаки

Чаще всего первым признаком отказа двигателя из-за загрязнения топлива является несколько неисправных форсунок.Хотя это одни и те же компоненты, они работают по отдельности и имеют только одно общее: источник топлива.

Если оператор начинает замечать плохую работу двигателя, чрезмерное задымление, ненужные запросы на регенерацию или что-то еще ненормальное, лучше всего остановить двигатель до того, как произойдет катастрофическое повреждение. Владелец или оператор машины меньше всего хочет простоя из-за поломки. Некоторые вещи легко исправить, но двигатель — нет — неисправный двигатель будет стоить намного дороже, чем незначительное прерывание работы.

Использование чистого и отфильтрованного топлива высшего качества имеет первостепенное значение и может сэкономить владельцу тысячи на ремонтных расходах.

Сопутствующие материалы

Советы по приобретению и хранению DEF для сохранения качества

Выбор топливного бака для строительных площадок

Система впрыска Common Rail

Система впрыска Common-Rail

Система подачи топлива, в которой два или более насоса высокого давления питают общий коллектор или магистраль.Клапаны газораспределения определяют время и объем подачи топлива к форсункам цилиндров. Преимуществами технологии Common Rail являются бездымная работа, более низкие стабильные рабочие скорости (примерно до 10 об / мин для 2-тактных двигателей) и уменьшенный расход топлива при частичной нагрузке.

В системах механического впрыска давление впрыска топлива зависит от частоты вращения и нагрузки двигателя. Когда давление впрыска падает при более низких нагрузках, капли топлива становятся больше, и не хватает времени для полного сгорания этих капель.Результат — облако дыма. Технология впрыска Common Rail дает возможность поддерживать высокое давление впрыска вплоть до холостого хода и добиться «отсутствия дыма при любой нагрузке».

Common Rail — это коллектор, проходящий по длине двигателя чуть ниже уровня крышки цилиндра. Он обеспечивает определенный объем для хранения жидкого топлива и имеет приспособление для гашения волн давления. Топливо подается от Common Rail через отдельный блок управления впрыском для каждого цилиндра двигателя к стандартным клапанам впрыска топлива.Блоки управления регулируют время впрыска топлива, регулируют объем впрыскиваемого топлива и задают форму схемы впрыска. Три клапана впрыска топлива в каждой крышке цилиндра управляются отдельно, поэтому их можно запрограммировать на работу по отдельности или в унисон, если это необходимо.

Большой морской знак прошел 18 сентября 2001 года, когда успешно завершились ходовые испытания нового балкера GYPSUM CENTENNIAL дедвейтом 47 950 тонн. Судно приводится в движение первым в мире тихоходным дизельным двигателем с системой впрыска Common-Rail: Wärtsilä Sulzer 6RT-flex58T-B, развивающим 11 275 кВт при 93 об / мин.Этот двигатель не имеет стандартного распределительного вала и его зубчатой ​​передачи, топливных насосов впрыска, насосов привода выпускных клапанов и реверсивных серводвигателей. Он оснащен системой Common Rail для впрыска топлива и срабатывания выпускного клапана, а также полного электронного управления этими функциями двигателя. Первый коммерческий 4-тактный двигатель с системой Common Rail был введен в эксплуатацию в начале 2001 года — это Wärtsilä 9L46D на борту круизного судна CARNIVAL SPIRIT.

4110803 Case IH 6.7L Cummins Common Rail Fuel System TS Performance Ag — Магазин TS Performance

Модуль настройки

TS Performance Agri-Power для Case IH 6.Топливная система Common Rail 7L Cummins

Серия Agri-Power — это новейшая инновация TS Performance, которая совместима с широким спектром сельскохозяйственных приложений, включая 8.1L 02-05 20 серии John Deere, 06 30 серии 9.0L John Deere, 8,3-литровую топливную систему CAPS CASE IH, Тракторы Caterpillar C7 и C9 Challenger и турбодизели Common Rail CASE IH объемом 8,3 и 9,0 л. Эти приложения прошли динамометрические испытания и показали удивительное увеличение мощности на 20% на тракторах CASE IH и на 30% на тракторах John Deere серии 20 и Caterpillar C7 и C9 Challenger.

Если вам нужна экономия топлива, вы будете поражены результатами. В среднем серия Agri-Power снизит расход топлива на 20% в день.

Когда Agri-Power установлен, он связывается с вашим трактором или объединяет ЭБУ для получения данных о работе двигателей. С этой информацией Agri-Power обеспечит повышенную мощность с улучшенными ходовыми качествами. Эта прямая связь с ECM трактора позволяет Agri-Power также увеличить экономию топлива и возможности буксировки в любых сельскохозяйственных условиях.

Агрегат серии Agri-Power представляет собой полностью подключенный модуль с возможностью регулировки из кабины. TS Performance поднимает характеристики дизельного двигателя на более высокий уровень на рынке грузовых автомобилей и производит качественную продукцию уже более 7 лет. Серия Agri-Power — первая из многих других сельскохозяйственных приложений, разработанных TS Performance.

Увеличение дополнительной мощности

• До 30% для приложений Case IH
• Увеличение на 30% для машин John Deere и Caterpillar Challenger серии 20.

Пониженный расход топлива

• В среднем серия Agri-Power снизит расход топлива на 20% в день!

Простая установка

• Агрегаты серии Agri-Power полностью подключены к работе и имеют возможность регулировки из кабины!

год — сельское хозяйство, год — Agric-make-case-ih, год — Agric-make-case-ih-model-cummins, год — Agric-make-case-ih-model-cummins-engine- 6-7l, год — Agric-make-mccormick, год — Agric-make-mccormick-model-cummins, год — Agric-make-mccormick-model-cummins-engine-6-7l, год — сельское хозяйство- make-new-holland, год — сельское хозяйство-make-new-holland-model-cummins, год — Agric-make-new-holland-model-cummins-engine-6-7l

Caterpillar Common Rail — Судовые силовые установки Caterpillar — Каталоги в формате PDF | Документация

Cat Common Rail — Преимущества Благодаря системе Cat Common Rail давление впрыска не зависит от нагрузки и скорости.Используя карты впрыска, характеристики впрыска оптимизируются для каждой рабочей точки двигателя. В зонах, особо чувствительных к выбросам, выбросы сажи при низкой нагрузке на двигатель остаются значительно ниже предела видимости. Кроме того, при нормальной нагрузке выбросы N0X могут быть сокращены без ущерба для расхода топлива. В зависимости от области применения, а также условий эксплуатации двигатели, оснащенные топливной системой Cat Common Rail, могут положительно влиять на переходные характеристики.В целом топливная система Cat Common Rail обеспечивает работу судна без видимой сажи во всем рабочем диапазоне. Кроме того, топливная система допускает многократный впрыск. Многократный впрыск обеспечивает оптимальное сгорание и низкие выбросы при любых нагрузках. Особенностью системы Cat Common Rail является использование топлива (будь то мазут, судовое дизельное топливо или дизельное топливо) в качестве управляющей жидкости для форсунки, что позволяет избежать дополнительной сложности, связанной с отдельной системой управляющей жидкости.Во время разработки особое внимание уделялось модернизации всей системы. В результате топливная система Cat Common Rail может быть установлена ​​на существующие двигатели M32C. Это означает повышение ценности для клиентов для достижения будущих экологических норм. Значительное снижение удельной ■ удельной мощности главного силового двигателя M 32 C Caterpillar Marine Power Systems Caterpillar Marine Power Systems Caterpillar Motoren GmbH & Co.KG Европа, Африка, Ближний Восток Caterpillar Marine Power Systems Caterpillar Motoren GmbH & Co.KG Торговый парк Мирамар Азиатско-Тихоокеанский регион Caterpillar Marine Trading 25 / F, Caterpillar Marine Center 1319, Yan’an West Road Caterpillar Marine Asia Для получения дополнительной информации посетите наш веб-сайт: Возможны изменения без предварительного уведомления. © Caterpillar, 2011 г. Все права защищены. Отпечатано в Германии. CAT, CATERPILLAR, соответствующие логотипы, ACERT, ADEM, «Caterpillar Yellow» и фирменный стиль POWER EDGE, а также используемый здесь фирменный стиль являются товарными знаками компании Caterpillar и не могут использоваться без разрешения.
