Система смазки двигателя — комбинированная: под давлением и разбрызгиванием. Маслом под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, упорные подшипники коленчатого и распределительного валов, втулки коромысел и верхние наконечники штанг толкателей. Остальные детали смазываются разбрызганным маслом.
Рис. 4.11. Схема системы смазки: 1 — приемный патрубок масляного насоса; 2 — редукционный клапан; 3 — отверстие для слива масла; 4 — масляная магистраль; 5 — датчик указателя давления масла; 6 — отверстие для подачи масла к шестерням привода масляного насоса; 7 — винтовая канавка; 8 — трубка для смазки распределительных шестерен; 9 — канавка на первой шейке распределительного вала; 10 — крышка маслозаливной горловины; 11 — полость в оси коромысел; 12 — канал в коленчатом вале; 13 — пробка; 14 — перепускной клапан открыт; 15 — перепускной клапан закрыт; 16 — фильтрующий элемент; 17 — пробка для слива отстоя; 18 — отверстие для разбрызгивания масла; 19 — датчик аварийного давления масла; 20 — масляный насос; 21 — пробка; 22 — указатель уровня масла; 23 — канал для подачи масла к оси коромысел |
В систему смазки входят масляный насос 20 (рис. 4.11) с приемным патрубком и редукционным клапаном (установлен внутри масляного картера), масляные каналы, масляный фильтр с перепускным клапаном, масляный картер, указатель уровня масла, крышка маслозаливной горловины, датчик указателя давления масла, датчик сигнализатора аварийного давления масла. Масло, забираемое насосом из масляного картера, поступает через маслоприемник по каналам в корпусе насоса и наружной трубке в корпус масляного фильтра. Далее, пройдя через фильтрующий элемент 16, масло поступает в полость второй перегородки блока цилиндров, откуда по сверленому каналу в масляную магистраль — продольный масляный канал 4. Из продольного канала масло по наклонным каналам в перегородках блока подается на коренные подшипники коленчатого вала и подшипники распределительного вала. Масло, вытекающее из пятой опоры распределительного вала в полость блока между валом и заглушкой, отводится в картер через поперечное отверстие 3 в шейке вала.
На шатунные шейки масло поступает по каналам 12 от коренных шеек коленчатого вала. В ось коромысел масло подводится от задней опоры распределительного вала, имеющей посередине кольцевую канавку, которая сообщается через каналы 23 в блоке, головке цилиндров и в четвертой основной стойке оси коромысел с полостью 11 в оси коромысел.
Через отверстия в оси коромысел масло поступает на втулки коромысел и далее по каналам в коромыслах и регулировочных винтах на верхние наконечники штанг толкателей.
К шестерням привода распределительного вала масло подводится по трубке 8, запрессованной в отверстие в переднем торце блока, соединенное с кольцевой канавкой 9 на первой шейке распределительного вала. Из выходного отверстия трубки, имеющего малый диаметр, выбрасывается струя масла, направленная на зубья шестерен.
Через поперечный канал в первой шейке распределительного вала масло из той же канавки шейки поступает и на упорный фланец распределительного вала. Шестерни привода масляного насоса смазываются струей масла, выбрасываемой из канала 6 в блоке, соединенного с четвертой шейкой распределительного вала, также имеющей кольцевую канавку. Стенки цилиндров смазываются брызгами масла от струи, выбрасываемой из отверстия 18 в нижней головке шатуна при совпадении этого отверстия с каналом в шейке коленчатого вала, а также маслом, вытекающим из-под подшипников коленчатого вала.
Все остальные детали (клапан — его стержень и торец, валик привода масляного насоса и датчика-распределителя зажигания, кулачки распределительного вала) смазываются маслом, вытекающим из зазоров в подшипниках и разбрызгиваемым движущимися деталями двигателя. Емкость системы смазки — 6 л. Масло в двигатель заливается через маслозаливную горловину, расположенную на крышке коромысел и закрываемую крышкой с уплотнительной резиновой прокладкой. Уровень масла контролируется по меткам «П» и «О» на стержне указателя уровня. Уровень масла следует поддерживать между метками «П» и «О».
Давление в системе смазки при средних скоростях движения автомобиля (примерно 50 км/ч) должно быть 200—400 кПа (2—4 кгс/см2). Оно может повыситься на непрогретом двигателе до 450 кПа (4,5 кгс/см2) и упасть в жаркую погоду до 150 кПа (1,5 кгс/см2). Уменьшение давления масла при средней частоте вращения ниже 100 кПа (1 кгс/см
Давление масла определяется указателем на щитке приборов, датчик которого ввернут в корпус масляного фильтра. Кроме этого, система снабжена сигнальной лампой аварийного давления масла, датчик которой ввернут в отверстие в нижней части фильтра. Сигнальная лампа находится на панели приборов и светится красным светом при понижении давления в системе ниже 40—80 кПа (0,4—0,8 кгс/см2). Эксплуатировать автомобиль со светящейся лампой аварийного давления масла нельзя. Допустимо лишь кратковременное свечение лампы при малой частоте вращения холостого хода и при торможении. Если система исправна, то при некотором повышении частоты вращения лампа гаснет.
В случае занижения или завышения давления масла от приведенных выше величин следует в первую очередь проверить исправность датчиков и указателей, как это указано в разделе «Электрооборудование».
Рис. 4.12. Масляный насос: 1 — приемный патрубок с сеткой; 2 — крышка; 3 — ведущая шестерня; 4 — корпус; 5 — валик; 6 — ведомая шестерня; 7 — прокладка; 8 — прокладка патрубка |
Масляный насос (рис. 4.12) шестеренчатого типа установлен внутри масляного картера. Насос прикреплен двумя шпильками к наклонным площадкам на третьей и четвертой перегородках блока цилиндров. Точность установки насоса обеспечивается двумя штифтами-втулками, запрессованными в блок цилиндров. Корпус насоса 4 отлит из алюминиевого сплава, шестерни 3 и 6 имеют прямые зубья и изготовлены из металлокерамики (спеченного металлопорошка). Ведущая шестерня 3 закреплена на валике 5 штифтом.
Крышка 2 насоса изготовлена из серого чугуна и крепится к насосу четырьмя болтами. Под крышку поставлена картонная прокладка толщиной 0,3 мм.
Маслоприемник и приемный патрубок 1 масляного насоса выполнены в едином корпусе из алюминиевого сплава. На приемной части патрубка завальцована сетка. Патрубок крепится к масляному насосу четырьмя болтами вместе с крышкой масляного насоса через паронитовую прокладку 8.
Производительность масляного насоса значительно выше, чем это требуется для двигателя. Запас производительности необходим для обеспечения соответствующего давления масла в системе на любом режиме работы двигателя. Лишнее масло при этом поступает из нагнетательной полости насоса через редукционный клапан обратно во всасывающую полость. При увеличении расхода масла через зазоры в подшипниках (если двигатель изнашивается) в системе также поддерживается необходимое давление, но через редукционный клапан в этом случае обратно в приемную полость насоса проходит меньшее количество масла.
Рис. 4.13. Редукционный клапан: 1 — плунжер; 2 — пружина; 3 — шайба; 4 — шплинт |
Редукционный клапан плунжерного типа расположен в корпусе масляного насоса. На торец плунжера 1 (рис. 4.13) действует давление масла, под влиянием которого плунжер, преодолевая усилие пружины 2, перемещается. При достижении определенного давления плунжер открывает отверстие сливного канала, пропуская лишнее масло в приемную полость насоса.
Пружина редукционного клапана опирается на плоскую шайбу 3 и крепится шплинтом 4, пропущенным через отверстия в приливе на корпусе насоса.
Редукционный клапан не регулируется; необходимая характеристика по давлению обеспечивается геометрическими размерами корпуса насоса и характеристикой пружины: для сжатия пружины до длины 40 мм необходимо усилие в пределах 43,5—48,5 Н (4,35—4,85 кгс). В эксплуатации не допускается изменять каким-либо способом усилие пружины редукционного клапана.
Рис. 4.14. Привод масляного насоса и датчика-распределителя зажигания: 1 — датчик-распределитель зажигания; 2 — втулка; 3 и 9 — штифты; 4 — корпус; 5 — валик; 6 — шайба упорная стальная; 7 — шайба упорная бронзовая; 8 — шестерня; 10 — валик привода масляного насоса |
Привод масляного насоса и датчика-распределителя зажигания (рис. 4.14) осуществляется от распределительного вала парой косозубых шестерен. Ведущая шестерня — стальная, залита в тело чугунного распределительного вала. Ведомая шестерня 8 — стальная, термоупрочненная, закреплена штифтом на валике 5, вращающемся в чугунном корпусе. Верхний конец валика снабжен втулкой 2, имеющей прорезь (смещена на 1,15 мм от оси валика) для привода датчика-распределителя зажигания. Втулка на валике закреплена штифтом 3. С нижним концом валика шарнирно соединен шестигранный валик 10, нижний конец которого входит в шестигранное отверстие валика масляного насоса.
При вращении шестерня 8 через упорные шайбы 6 и 7 прижимается к торцу чугунного корпуса привода. Смазка этого узла, а также валика в корпусе привода производится маслом, разбрызгиваемым шестернями привода и стекающим по стенке блока. Стекающее по стенкам масло попадает в прорезь (ловушку) на нижнем торце корпуса привода и далее через отверстие — на поверхность валика. В отверстии для валика в корпусе привода нарезана спиральная канавка, по которой масло при вращении валика поднимается вверх и равномерно распределяется по всей его длине. Лишнее масло из верхней полости корпуса привода отводится обратно в картер по сливному отверстию в корпусе.
Правильное положение датчика-распределителя зажигания на двигателе обеспечивается такой установкой привода в блоке, при которой в момент нахождения поршня первого цилиндра в ВМТ (такт сжатия) прорезь на втулке привода располагается параллельно оси двигателя на максимальном удалении от нее.
Рис. |
Фильтр очистки масла (рис. 4.15) — полнопоточный, с бумажным или хлопчатобумажным сменными фильтрующими элементами. Через фильтр проходит все масло, нагнетаемое насосом в систему.
Для данных двигателей применяются следующие фильтрующие элементы: НАМИ-ВГ-10, РЕГОТМАС-412-1-05 и РЕГОТМАС-412-1-06.
Фильтр состоит из корпуса, крышки 1 центрального стержня с перепускным клапаном и фильтрующим элементом 4. Корпус фильтра изготовлен из алюминиевого сплава и крепится к блоку цилиндров через паронитовую прокладку четырьмя шпильками. Центральный стержень ввернут на тугой резьбе в корпус. Верхний конец стержня имеет резьбу для гайки крепления крышки фильтра. Снизу в корпус ввернута пробка 6 для слива отстоявшихся загрязнений.
В бобышку в нижней части корпуса ввернут датчик 7 аварийного давления масла. Крышка 1 фильтра изготовлена из алюминиевого сплава. Она крепится колпачковой гайкой, навертываемой на выступающий из крышки резьбовой конец центрального стержня. В проточке крышки заложена резиновая уплотнительная прокладка. Гайка крышки уплотняется медной прокладкой.
Центральный стержень фильтра полый. В верхней его части расположен перепускной клапан, состоящий из текстолитовой пластины седла клапана, пружины и упора пружины. В стержне просверлено четыре ряда отверстий для прохода масла; верхний ряд расположен над клапаном и над фильтрующим элементом. При нормальном состоянии элемента его сопротивление невелико, около 10—20 кПа (0,1— 0,2 кгс/см2), и все масло проходит через него, как показано на схеме условными стрелками. Из фильтрующего элемента очищенное масло проходит через отверстия внутрь стержня и далее в систему смазки. При засорении элемента его сопротивление увеличивается, и, когда давление достигает 70— 90 кПа (0,7—0,9 кгс/см2), перепускной клапан открывается и начинает пропускать масло, минуя эломеж, как показано на рис. 4.11.
При установке в корпус торцы фильтрующего элемента снизу и сверху уплотняются кольцами 2 и 5 (рис. 4.15) из маслостойкой резины, плотно охватывающими центральный стержень. Уплотнение по торцам обеспечивается пружиной и опорной шайбой, прижимающими элемент к торцу бобышки крышки.

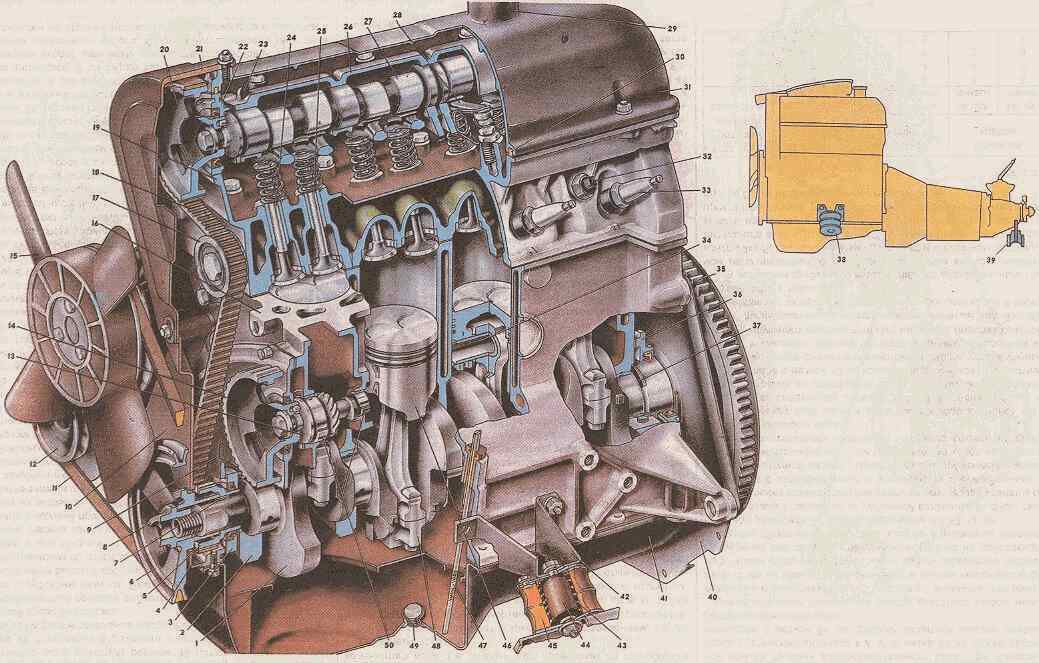

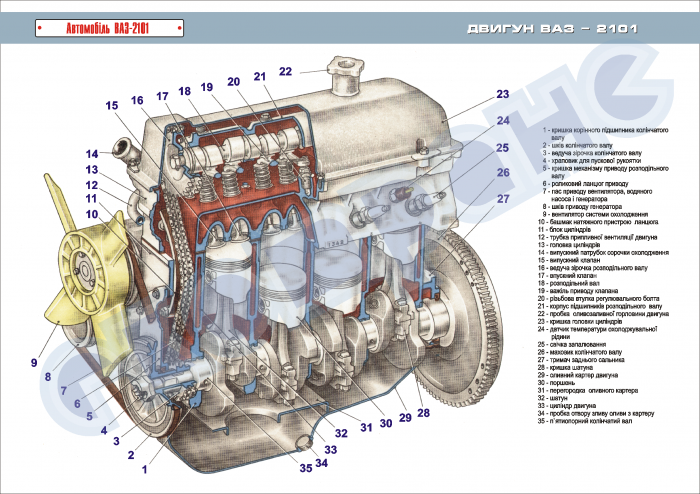

Система смазки ВАЗ(классика)

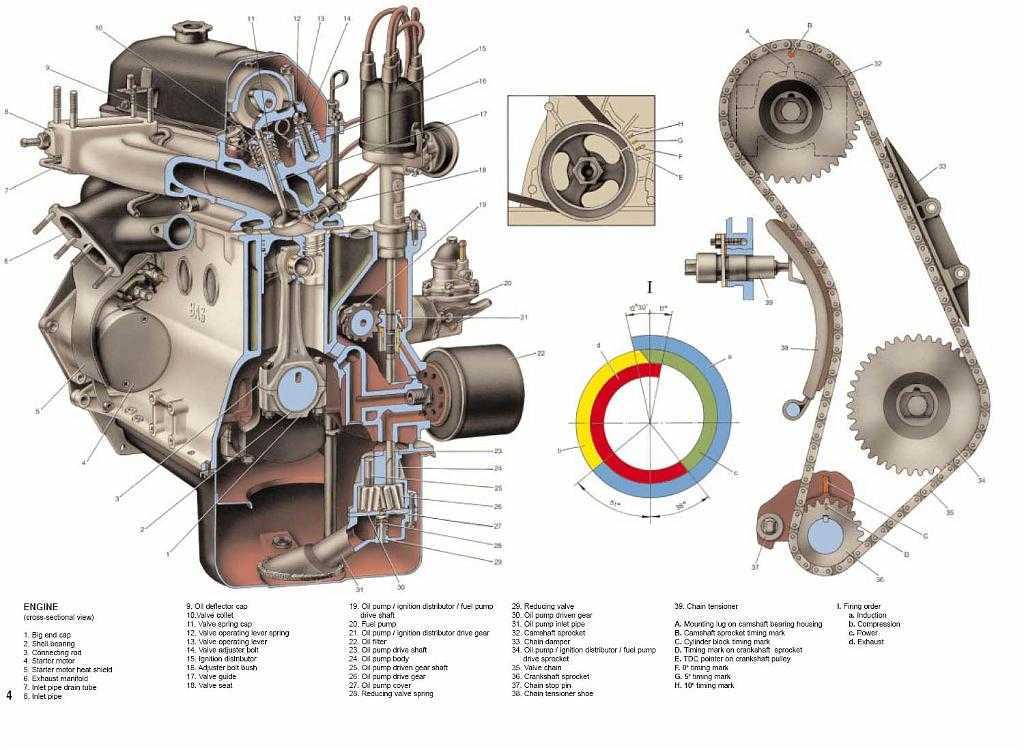

Система смазки комбинированная – под давлением и разбрызгиванием

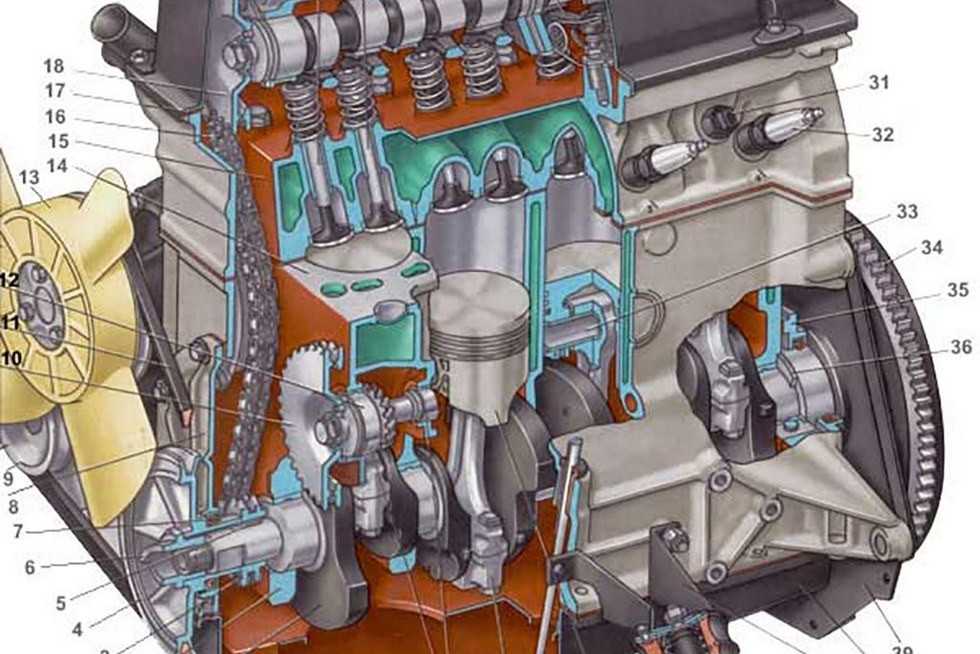

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опоры распределительного вала и валика привода вспомогательных агрегатов, кулачки распределительного вала и втулка шестерни привода масляного насоса.
Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы в бобышках, цепь привода распределительного механизма, опоры рычагов привода клапанов, а также стержни клапанов в их направляющих втулках.

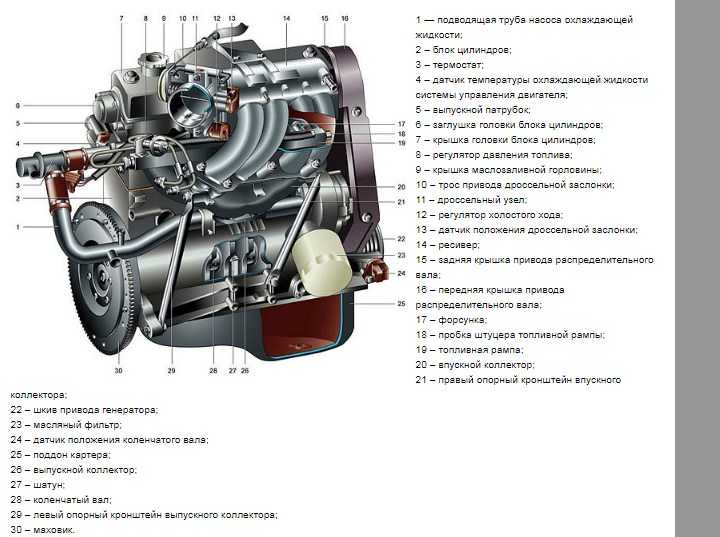

В систему смазки входят: масляный насос, приемный патрубок с фильтрующей сеткой, прикрепленный к корпусу насоса; полнопоточный масляный фильтр, установленный на левой стороне двигателя; наливная горловина с крышкой; указатель уровня масла (щуп) в картере; датчик недостаточного давления масла, соединенный с лампой сигнализатора.
Давление масла на прогретом двигателе при средней частоте вращения коленчатого вала составляет 3,5–4,5 кгс/см2;
При падении давления масла до 0,4–0,8 кгс/см2 загорается лампа сигнализатора недостаточного давления в комбинации приборов.
Масляный насос – шестеренчатого типа с косозубыми шестернями для уменьшения пульсации давления масла, устанавливается внутри картера и крепится к блоку цилиндров двумя болтами.
Ведущая шестерня неподвижно закреплена на валике.
Ведомая шестерня свободно вращается на оси, запрессованной в корпусе насоса. К корпусу насоса крепится маслоприемный патрубок с фильтрующей сеткой и встроенным редукционным клапаном, который поджимается пружиной к крышке насоса.
Давление срабатывания клапана обеспечивает пружина соответствующей упругости.
Во время работы двигателя через зазоры в местах установки поршневых колец и зазоры между стержнями клапанов и направляющими втулками в картер проникает некоторое количество отработавших газов.
При пуске двигателя в цилиндрах также конденсируются пары бензина, которые, попадая в картер, разжижают масло и ухудшает его смазывающие свойства.
Имеющиеся в составе отработавших газов пары воды, конденсируясь в картере, вспенивают масло и приводят к образованию густых и липких эмульсий, а в соединении с сернистым газом образуют кислоты, которые разъедают рабочие поверхности деталей двигателя и ускоряют их износ.
Для удаления из картера газов и паров бензина, что увеличивает срок службы масла и повышает долговечность двигателя, служит принудительная вентиляция картера, осуществляемая отсосом газов из картера во впускную трубу двигателя.
Кроме того, вентиляция картера не допускает повышения давления в картере из-за проникновения в него отработавших газов. А поскольку система вентиляции закрытая, то исключается попадание картерных газов в салон автомобиля и уменьшается выброс токсичных веществ в атмосферу.
Картерные газы отсасываются по шлангу, надетому на патрубок крышки маслоотделителя, в вытяжной коллектор, размещенный под воздушным фильтром.
Оттуда газы могут отсасываться двумя путями:
1) вверх в пространство за фильтрующим элементом воздушного фильтра и далее через карбюратор во впускную трубу двигателя;
2) через шланг в золотниковое устройство карбюратора и далее в задроссельное пространство карбюратора.
Золотниковое устройство регулирует режим отсоса газов при различной частоте коленчатого вала. Оно состоит из золотника, находящегося на оси дроссельной заслонки первичной камеры, и калиброванного отверстия в корпусе карбюратора.
При малой частоте вращения коленчатого вала (при закрытых дроссельных заслонках) разрежение на входе в карбюратор незначительно и основная масса газов отсасывается по шлангу, а затем через калиброванное отверстие золотникового устройства в задроссельное пространство карбюратора.
Калиброванное отверстие ограничивает количество отсасываемых газов, и система вентиляции оказывает малое влияние на величину разрежения за дроссельной заслонкой.
С повышением частоты вращения коленчатого вала при открывании дроссельной заслонки золотник поворачивается и открывает дополнительный путь для газов по канавке золотника, и газы отсасываются как по шлангу, так и через воздушный фильтр.
Общее количество отсасываемых газов увеличивается.
Наконец, при высокой частоте вращения коленчатого вала (дроссельные заслонки открыты полностью) основная масса картерных газов отсасывается в воздушный фильтр в пространство за фильтрующим элементом.
Чтобы пламя не попало в картер двигателя при «выстреле» в карбюратор, в вытяжном шланге установлен пламегаситель.
В вытяжной шланг картерные газы проходят через маслоотделитель, отделившееся от газов масло по трубке стекает в масляный картер.
Корпус маслоотделителя установлен в приливе блока цилиндров и закрыт крышкой.
