Снятие вакуумного усилителя тормозов – Проверка вакуумного усилителя тормозов: 4 простых теста

Содержание

Снятие вакуумного усилителя тормозов и регулировка свободного хода педали тормоза

Чтобы воздух не попал в гидравлическую систему тормозов, тормозные трубки от главного цилиндра не отсоединяем. Отворачиваем две гайки крепления главного тормозного цилиндра к вакуумному усилителю тормозов (см. Снятие главного тормозного цилиндра).

Снимаем цилиндр со шпилек и отводим его вниз, осторожно изгибая тормозные трубки так, чтобы не повредить их.

Вынимаем обратный клапан из резинового уплотнителя в отверстии корпуса усилителя.

В салоне поддеваем отверткой стопорную шайбу пальца крепления толкателя вакуумного усилителя к тормозной педали. (Кожухи рулевой колонки для наглядности сняты).

Снимаем стопорную шайбу…

…и вынимаем палец крепления толкателя к педали.

Головкой «на 13» отворачиваем четыре гайки крепления кронштейнов вакуумного усилителя и педального узла к щитку передка кузова.

Выводим толкатель усилителя из отверстия щитка передка и извлекаем вакуумный усилитель в сборе с кронштейном из моторного отсека.

Снимаем резиновую прокладку,…

…стакан уплотнителя…

…и уплотнитель.

Головкой «на 17» отворачиваем две гайки крепления вакуумного усилителя к кронштейну.

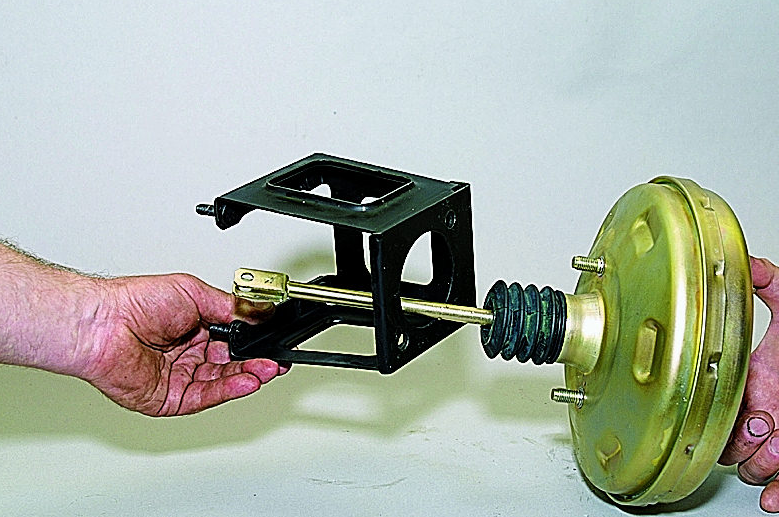

Разъединяем кронштейн и усилитель.

Устанавливаем вакуумный усилитель тормозов в обратной последовательности. При установке обратного клапана смачиваем его и уплотнитель проникающей жидкостью типа WD-40.

Выступание головки регулировочного болта вакуумного усилителя относительно плоскости крепления фланца главного тормозного цилиндра должно составлять 1,25–0,2 мм. (Главный тормозной цилиндр для наглядности снят.)

Для регулировки выступания головки болта придерживаем пассатижами конец штока, а ключом «на 7» вращаем болт.

При неработающем двигателе регулируем свободный ход педали тормоза.

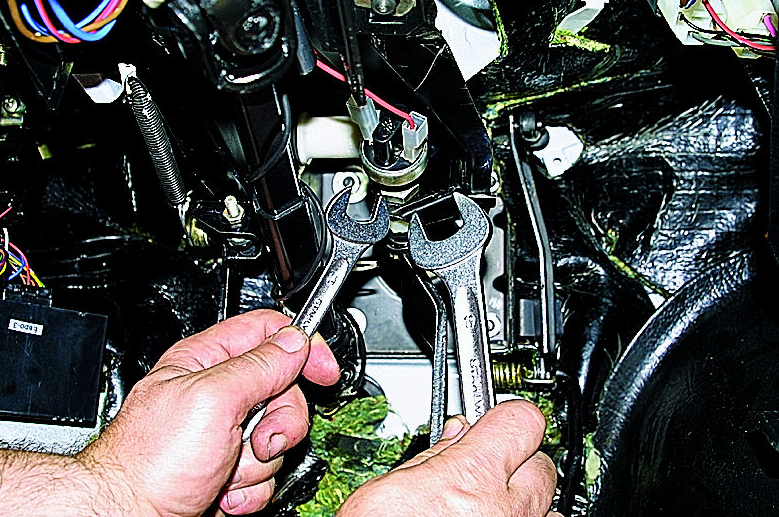

Для этого в салоне ключом «на 19» ослабляем контргайку выключателя стоп-сигнала, придерживая его ключом «на 14».

Вращая выключатель стоп–сигнала (при отсоединенных проводах), устанавливаем его так, чтобы его буфер упирался в упор педали, а свободный ход педали составлял 3–5 мм. В этом положении затягиваем контргайку. Для снятия выключателя стоп-сигнала…

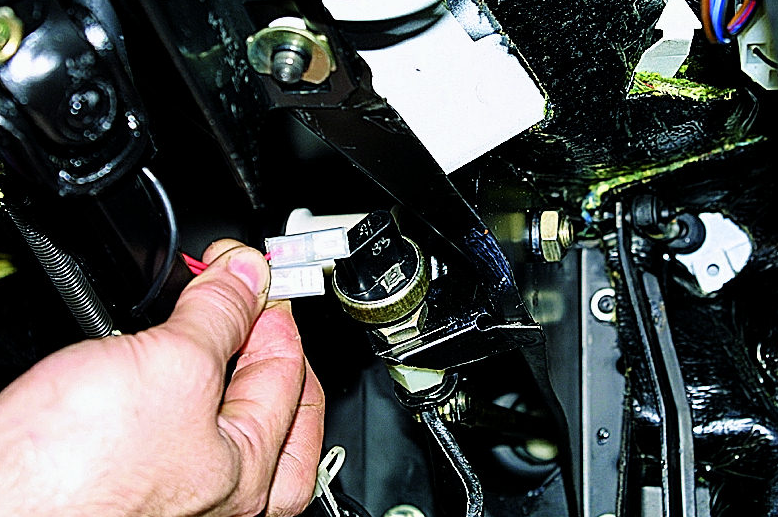

…отсоединяем от него провода,…

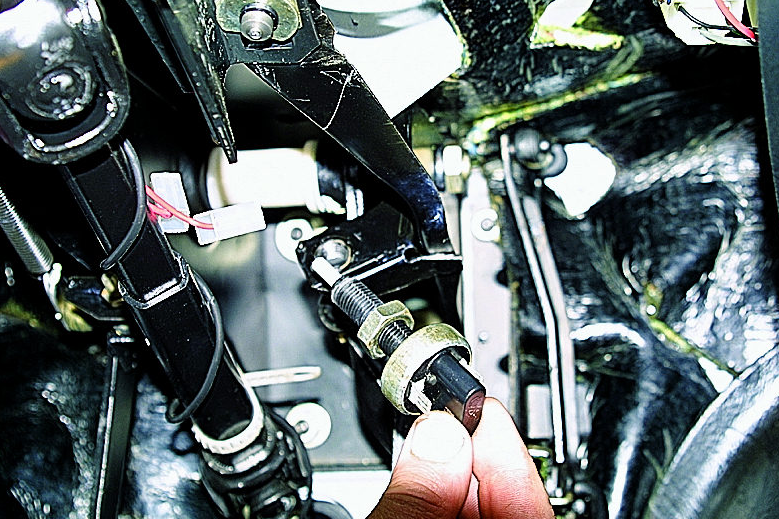

…ключом «на 19» отворачиваем буфер …

…и снимаем его.

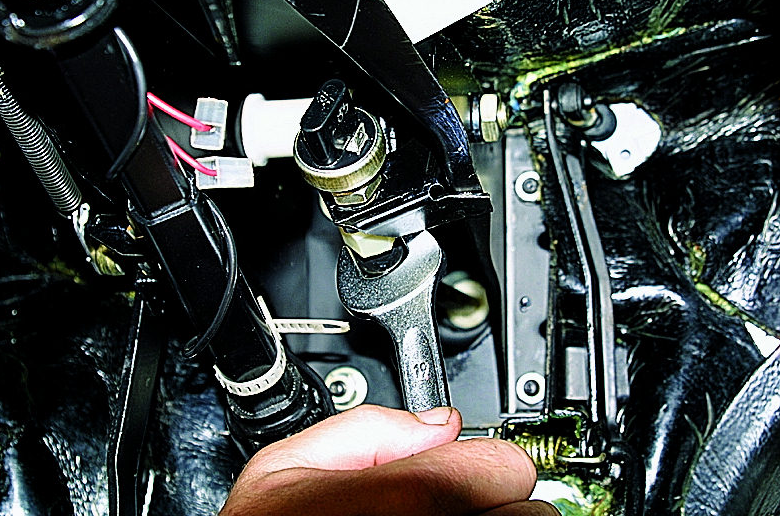

Ослабив контргайку,…

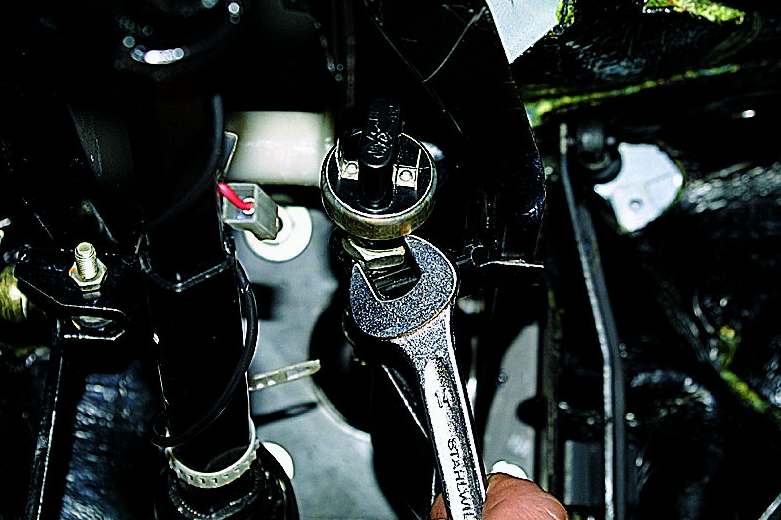

…ключом «на 14» выворачиваем выключатель стоп-сигнала из кронштейна педального узла…

…и вынимаем выключатель.

Устанавливаем выключатель стоп-сигнала в обратной последовательности и регулируем свободный ход педали.

systemavto.ru

Снятие вакуумного усилителя тормозов | AUTOFIZIK.RU / авторемонт

Снять вакуумный усилитель тормозов можно двумя способами: отсоединив его от кронштейна, либо вместе с кронштейном, отсоединив его от щита моторного отсека.

В любом случае ослабляем хомут и снимаем шланг с обратного клапана вакуумного усилителя.

Снимаем главный тормозной цилиндр (см. Снятие главного тормозного цилиндра). Можно также слить тормозную жидкость через прокачные клапаны передних и задних колес, отсоединить тормозные трубки от главного цилиндра и снять усилитель в сборе с цилиндром.

Для снятия вакуумного усилителя тормозов с кронштейна…

…пассатижами разгибаем и…

…вынимаем шплинт из оси толкателя усилителя.

Ключом “на 17” отворачиваем гайку оси крепления толкателя,…

…удерживая ось от проворачивания головкой “на 19”,…

…и вынимаем ось.

Отворачиваем ключом “на 13” четыре гайки крепления усилителя к кронштейну…

…и снимаем усилитель.

Снимать усилитель вместе с кронштейном удобнее, если демонтирована панель приборов.
Отсоединяем толкатель от тормозной педали (см. Снятие педального узла).

Ключом “на 13” отворачиваем четыре гайки крепления педального узла к щиту моторного отсека…

…и вынимаем усилитель вместе с кронштейном.

Устанавливаем усилитель в обратной последовательности.
