Срок службы вариатора: Вариаторы Nissan и Renault — ремонтировать или менять? — журнал За рулем

Содержание

✅ Вариатор срок службы — moto-house2019.ru

08 сентябрь 2020 Лада.Онлайн 20 499 11
Вариатор (или CVT) не может похвастаться надежностью по сравнению с другими типами трансмиссий. Часто производитель дает гарантию на вариатор — 100 000 км пробега. Иногда эта трансмиссия может и не выхаживать этого срока, однако есть случаи, когда ресурс вариатора удавалось увеличить до 300 000 км. В чем секрет?

На автомобили LADA устанавливается вариатор JF015E, он же ставится на Nissan Juke, Tiida, Qashqai и другие модели Альянса. Как продлить срок службы этой и других бесступенчатых трансмиссий рассказывают специалисты, которые занимаются профессиональным узкоспециализированным ремонтом этих вариаторов.

Основные сроки эксплуатации по распространенным современным маркам

— Nissan X-Trail. В среднем, капитальный ремонт требуется через 100 тыс. км пробега. Он связан с износом цепи, которая со временем растягивается. Истирания шкивных поверхностей до уровня, требующего замены, не замечено.

— Nissan Qashqai. Производитель называет пробег в 100-150 тыс. км, который потребуется пройти до замены ремня. Однако отмечается, что выносливость зависит от бережливости владельца и общей манеры езды.

— Mitsubishi Outlander. Производитель даёт гарантию в 200 тыс. км. Судя по отзывам владельцев, этот срок обоснован, хотя отмечается особая чувствительность к разбитым дорогам. В результате вибраций ремень выходит из строя значительно быстрее.

— Nissan Teana. Учитывая мощный двигатель от 2.5 литров объемом и с солидным крутящим моментом, вариатор является скорее опцией в угоду водителям, чем технической необходимостью. Официальная гарантия составляет 170000 км пробега. Владельцы машины жалуются, что бесступенчатая трансмиссия этой машины не проходит и 100 тыс.

— Nissan Juke. На него японский изготовитель Jatco даёт гарантию в 100 000 км. Основной ошибкой владельцев Juke является то, что они используют его при большой загрузке. Например, для вывоза урожая с дачи. В коробке есть один недостаток – это сварной шов вокруг солнечной шестерни планетарного механизма. Возникает перекос в месте крепления при его расхождении, что срезает зубья солнечной шестерни.

— Toyota RAV4. Клиноременные вариаторы Aisin или Multitronic, проходят на этой машине до 100 тыс. км. при бережном отношении. Обычно владельцы совершают большую ошибку – пытаются испытать этот автомобиль в условиях абсолютного бездорожья.

Почему вариатор дорог в обслуживании

Пожалуй, главный минус бесступенчатой трансмиссии – дороговизна обслуживания. Перспектива замены дорогостоящего ремня или куда хуже конусов всего через несколько лет эксплуатации машины радует немногих. Вариатор – технологичный агрегат, на изготовление которого от производителя требуется немало усилий. Детали стоят дорого, плюс не все конструктивные составляющие CVT поддаются ремонту, что также обусловлено техническими особенностями, к примеру, конусов. Если ремень разобьет шкивы, то в лучшем случае их отшлифуют, при условии, что повреждения незначительные. Но чаще всего конусы просто меняют, а эта услуга обходится в половину от рыночной стоимости автомобиля.

К тому же заниматься ремонтом вариатора должны опытные и квалифицированные специалисты, которых не так много даже в мегаполисах. Из-за дороговизны деталей даже незначительный текущий ремонт CVT обходится дороже обслуживания автомата или механики. Вариатор намного болезненней переносит перегрев, поэтому требует специальную очень дорогую трансмиссионную жидкость. При этом срок периодичности смены ATF в идеале следует сократить до 50-60 тыс. км, дабы преждевременно не ремонтировать агрегат. На многих автомобилях Toyota коробка от Jatco представляет собой цельный узел, что еще больше усложняет проведение ремонтных мероприятий. Возможно, что в будущем производителям коробок передач удастся удешевить производство бесступенчатых трансмиссий. Тогда стоит ждать снижение стоимости деталей, трансмиссионного масла и прочих расходных материалов.

Что такое вариатор на машине: его конструкция, принцип работы и срок службы

Вариатор в автомобиле и с чем его едят

Коробка вариатор представляет собой бесступенчатый механический агрегат, предназначение которого заключается в передаче усилия мотора к колесам. Некоторые автолюбители считают, что вариаторы – это те же автоматические трансмиссии, но это в корне не так. В этой статье мы постараемся разобраться в данном вопросе.

Вариаторная коробка передач – это в первую очередь бесступенчатая трансмиссия, то есть функционирующая с главным отличие – без ступеней. Благодаря этому отличию бесступенчатый вариатор позволяет наиболее эффективно и действенно использовать мощность мотора. Благодаря этому значительно увеличиваются динамические характеристики транспортного средства, а расход топлива, в свою очередь, уменьшается. Что касается срока службы КПП, то такая эксплуатация позволяет его увеличить.

Конструкция

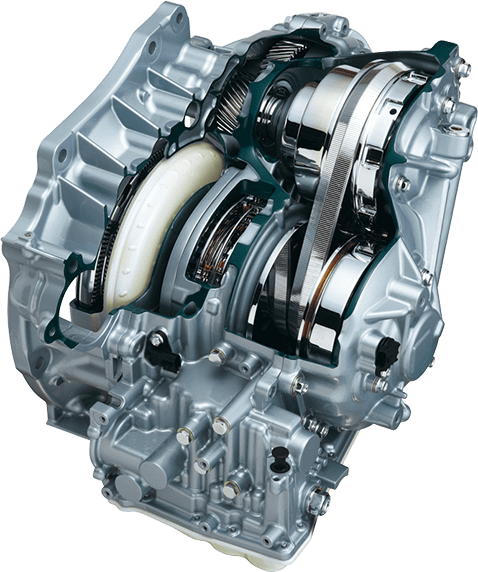

Схема конструкции вариатора

Как устроен вариатор – этот вопрос интересен многим автолюбителям. Устройство этого типа КПП следующее:

  • сам агрегат – вариатор;
  • устройство, обеспечивающее оптимальную передачу крутящего момента и отделение коробки передач от двигателя автомобиля, в этот момент включается нейтральная скорость;
  • устройство управления КПП;
  • планетарные редукторы – устройство, необходимо для того, чтобы автомобиль мог двигаться задом.

В зависимости от конструкции, устройство этого типа КПП может быть дополнено другими элементами, предназначенными для активации нейтральной скорости и наиболее оптимального обеспечения крутящего показателя:

  • в CVT Трансматик используется устройство центрального автоматического соединения;
  • в КПП Хайер применяется механизм с электромагнитным соединением;
  • в моделях Автотроник, Икс-Троник, Экотроник и многих других современных агрегатах используются гидротрансформаторы.

На сегодняшний день большинство автомобилей оборудуются вариаторами с гидротрансформаторами – такое сцепление двигателя является одним из наиболее востребованных среди потребителей. В первую очередь, это связано с практичностью, а также увеличенным сроком службы. Когда появились первые CVT, они оборудовались резиновым ремешком, срок службы которого был минимальным и обычно не превышал 50 тысяч км. Кроме того, такие ремни были не достаточно гибкими, соответственно, это при необходимости затрудняло процесс регулировки. Со временем разработчики ликвидировали этот недостаток, оборудовав вариаторные КПП металлической цепью. В результате срок службы агрегата в целом был увеличен благодаря практичности данных цепных ремешков.

Принцип работы CVT

Принцип работы CVT (вариатора)

Принцип работы вариатора опишем на примере наиболее распространенного вида – клиноременного. Благодаря конструктивным особенностям трансмиссии КПП не позволяет полноценно обеспечить движение задним ходом – это достигается благодаря внедрению дополнительных устройств в коробку. Чтобы машина могла двигаться задом, разработчики вынуждены добавлять в устройство КПП планетарные редукторы. Их принцип действия аналогичен автоматическим КПП – управление осуществляется благодаря рычагу переключения скоростей.

Что касается того, как работает вариатор, то принцип действия заключается в одновременном изменении размеров диаметра валов – ведомого и ведущего. Это достигается благодаря устройству специализированного привода, в зависимости от режима, в котором работает двигатель автомобиля. К примеру, когда автомобиль двигается с места, у ведущего вала вариатора минимальный диаметр, а у ведомого – максимальный. При наборе скорости автомобиля и увеличении оборотов двигателя диаметр ведущего вала увеличивается, а ведомого – уменьшается, соответственно, снижается и передаточный коэффициент.

Когда двигатель увеличивает мощность и автомобиль разгоняется, КПП будет поддерживать наиболее оптимальное число оборотов. Соответственно, вариатор обеспечивает оптимальную мощность и способствует улучшению динамических показателей автомобиля.

КПП-вариатор обеспечивает оптимальную мощность и способствует улучшению динамических показателей автомобиля

Срок службы

Вопрос срока службы вариаторных трансмиссий не менее актуален. Обычно это параметр определяется автомобильным производителем. В среднем ресурс эксплуатации трансмиссии при условии нормальной работы двигателя составляет не менее двухсот тысяч километров. На практике же отечественные любители могут проезжать и по 500 тысяч, и по 100, все зависит от конкретного производителя и состояния агрегата. Но в последнее время, чем новее автомобиль, тем большим сроком службы обладает вариатор.

Однако, ресурс эксплуатации может быть значительно снижен. Угробить и двигатель, и трансмиссию можно очень быстро, если вы практикуете езду с пробуксовкой. Нна срок службы значительно виляет манера езды: к примеру, при регулярном и быстром переключении рычага коробки из режима D в R быстро изнашиваются внутренние компоненты, в частности ленты. Они будут растягиваться, а зазоры между пластинами значительно увеличатся. В итоге автовладельцы, предпочитающие агрессивный стиль езды с элементами гонок, часто сталкиваются с разрушением внутренних элементов агрегата и, соответственно, засорением гидроблока.

Что нужно учесть для увеличения ресурса эксплуатации КПП?

Правильность эксплуатации вариатора

Для того чтобы трансмиссия прослужила долго, следует соблюдать определенные рекомендации по ее эксплуатации.

  • Регулярно осуществляйте проверку уровня трансмиссионной смазки в системе, при необходимости вовремя меняйте ее или добавляйте до нужного уровня. Это позволит предотвратить выход из строя многих деталей.
  • При минусовых температурах не перегружайте транспортное средство, особенно в начале езды. Если ездите по гололеду, постарайтесь исключить пробуксовку, это сильно убивает агрегат, ровно так же, как и постоянная эксплуатация транспортного средства в условиях бездорожья и сельской местности.
  • При наличии каких-либо ошибок, о которых вам сообщает бортовой компьютер, осуществляйте диагностику состояния проводки на наличие замыканий или обрывов, это — «болезнь» многих вариаторов. Следите за приборной панелью, если появилась ошибка, проведите диагностику, в случае обнаружения проблем с каким-либо датчиком трансмиссии вышедший из строя регулятор нужно менять.
  • При возникновении неполадок в ходе движения машину лучше сразу остановить и продиагностировать основные узлы, в частности работу двигателя, форсунок, системы питания.
  • Ремонт трансмиссии, тем более такого сложного по своей конструкции агрегата, необходимо доверять профессионалам. Часто автолюбители, занимаясь самостоятельным ремонтом вариаторных коробок передач, только усугубляют ситуацию, в результате чего финансовые расходы на ремонт значительно увеличиваются.

Устройство и виды вариатора

Вариатор – это бесступенчатая, т.е. не имеющая скоростей, коробка передач она имеет иное название CVT расшифровка Continuously Variable Transmission что переводится как — постоянно изменяющаяся трансмиссия.
Вариаторная коробка обеспечивает ощутимую экономию топлива, по сравнению с автоматом, за счет более эффективного использования мощности двигателя благодаря оптимальному согласованию нагрузки на авто с оборотами коленчатого вала. Вариаторная трансмиссия более плавная и комфортная.

Видов вариаторных трансмиссий достаточно много однако на автомобилях используют всего два тороидный и самый популярный клиноременный. Клиноременный вариатор бывает двух видов: первый в котором используется клиновидный металлический ремень и второй цепной который еще называется клиноцепной вариатор. Самый первый клиноременный вариатор Variomatic был установлен на автомобиле DAF в 1959 году.


Клиноременный вариатор


Цепной вариатор

Вариатор срок службы

Очень жаркие обсуждения идут на всех клубных форумах о достоинствах и недостатках вариаторных CVT трансмиссий. В основном их ругают, называют слабыми, ненадежными и т.д.

Всё это неправда. На самом деле это отличная конструкция сегодняшнего дня, и если нет технологического дефекта (профиль зуба на шестерне дифференциала), из-за которого через 6-10 тысяч км начиналось ”рыкание” на NISSAN XTRAIL T31 первых годов выпуска, конструктивного дефекта в них нет. Почему они выходят из строя раньше времени – неправильная эксплуатация. Владелец авто не желает учиться правильной эксплуатации, а машина-то новая, новая конструктивно. Когда появился NISSAN XTRAIL T31 в 2008 году – кто там читал руководство владельца на русском языке ? Да никто – никому оно не было нужно. А что там читать – я новую завтра куплю еще одну. Но пришел кризис, и уже не только новой не купить – старую бы как содержать. Тут начинается прочесывание Интернета в поисках волшебства ( коробка буксует, покупать новую – нет денег). И что же волшебство показывает – а всё тоже, ремонт на продажу и сброс авто в другие руки как можно быстрее. Выясняется, что гарантий на ремонт никто не дает, а если и дают, то с такими ограничениями по вождению – жестче чем дилеры. Да и коробки эти после ремонта ходят пол года – до первой жары летом.

Приведу несколько примеров – XTRAIL T31, владелец широкой души человек, вытягивал в деревне из грязи и снега Жигули и Москвичи, таскал их на буксире, тягал даже УАЗ – но не вытянул. И что стало с его коробкой при пробеге 63 тысячи км? Правильно, она развалилась. А машина новая с салона. Ну тут сам виноват, нельзя так перегружать трансмиссию, у нее же нет пониженной передачи, вся нагрузка на CVT – она не жилец.

Другой случай NISSAN TEANA J32 – заменил масло на 40 ткм, но не сбросил счетчик старения в блоке управления – через 20 ткм CVT стала валиться в аварийный режим. А кто знал, что при замене масла надо сканером обнулять этот параметр? Там где меняли – точно не знали, но предложили поменять теперь фильтра, особенно по их мнению важен этот – тонкой очистки, который стоит в системе смазки и охлаждения.

Очень сильно некоторым верится, что сразу наступит счастье и CVT “поедет”. Ага – сейчас поедет, в поддоне тоже есть показатель: фото 2

Эти два “ежика” на магнитах говорят владельцу – что он уже приехал…Так что же делать? Менять масло и фильтра, или не менять? Это вопрос риторический, а ответ такой: «ездить по-человечески, иными словами – соблюдать руководство». Это значит, что на современных машинах надо перестать гонять, топить их в грязи, буксовать в сугробах, таскать стройматериалы тоннами на дачу, цепляя прицеп к несчастному QASHKAI – ну не рассчитаны они на это. Вот владелец NISSAN QASHKAI с пробегом 32 ткм за три года заехал к дилеру NISSAN за две недели до окончания гарантии – сделать все. Иными словами – провести полное ТО, какое возможно. Дилеры постарались и провели какое-то ТО с заменой масел , расходников. Через две недели у владельца останавливается машина, из под капота ведро масла вытекает – приехали. Смотрим – меняли масло со снятием шлангов охлаждения во внешний кулер и не поставили хомуты. Так и оставили на трубках кулера.

С нижнего штуцера шланг стянуло временем и масло под давлением мгновенно вылилось под капот, залив пол моторного отсека, фото 3

А вот и сам хомутик со стопорной скобой для удобства установки, фото 4

Что происходит в данном случае: падает давление – задирает шкивы , CVT приходит преждевременный конец. Анализ параметров адаптаций со сканера показал, что при замене, счетчик старения масла в CVT не был обнулен. Иными словами – зачем тогда было менять масло ?

Машина проездила бы свой ресурс если бы его вообще не меняли – целее все осталось, фото 5

Все эти случаи говорят об одном: причина поломок машины – человеческий фактор, а именно, владелец и автосервис. Эти два воздействия губят любой автомобиль, независимо от его прочности и новизны. Лучше вообще ничего не делать в машине, просто аккуратно ездить и поверьте, машина пройдет намного больше по пробегу.

Можно согласиться с одним – да , ресурс узлов стал меньше. Это связано с конкуренцией и желанием многих менять машины каждый год, что подталкивает изготовителей удешевлять машины за счет ресурса. Но уменьшение ресурса связано не только с экономией . Это обусловлено ростом образования водителей, культуры эксплуатации и ремонта.

Вот например поршень пакета фрикционов задней передачи NISSAN SERENA до 2000 года и с 2001 года, фото 6

Один из них полностью металлический (силумин белый) с резиновыми манжетами, а второй просто обрезиненный. Никаких проблем с эксплуатацией этих машин нет ( при правильной эксплуатации ) . А что она подразумевает ? А то, что перед включением – выключением задней передачи машина должна быть полностью остановлена. Практически это выглядит так – едем вперед на D , полная остановка, селектор в N – задержка , переводим в R – дожидаемся загрузки трансмиссии ( толчка включения передачи ), только после этого снимаем ногу с тормоза и катимся. Что происходит в реальной жизни наших водителей – едет на D, не останавливаясь, минуя N – сразу в R. Не дожидаясь гидравлического включения – едет. Вот разворот в три приема осуществляют почти все ( мастера вождения – что сказать ) И что же происходит после такой эксплуатации: на силуминовом прочном поршне ( светлый ) ничего кроме удара и износа фрикционов, а вот на обрезиненном просто рвется часть поршня.

Линейное давление за 20 кг.см2 на скорости подается в канал поршня задних передач и разрывает его, потому, что он не такой прочный, как предыдущий, фото 7

После чего сразу горят фрикционы и машины полностью пропадает задний ход.

Почему конструкторы в Японии поменяли прочные поршня на «типа слабые»?, фото 8

Да потому, что водители у них воспитаны, соблюдают правила управления автоматической трансмиссией и нет необходимости утяжелять машину лишним металлом ( который Япония закупает, как и все остальное ). Культура эксплуатации позволяет делать машины с меньшим запасом прочности, так как они ( машины ), уже рассчитаны на хорошие дороги, бензин и грамотную эксплуатацию. Но нашим-то это не понять: они спешат и сами ломают свои –же машины. Что ж теперь, просить у NISSAN для России делать всё из чугуна что ли ?? Ну давайте сделаем всё из чугуна только нам, читать не будем вообще ничего – а что там на тракторе читать ?

А теперь немного о чугуне.

Есть такая машина TOYOTA CROWN в 151 кузове – 1996 год. Это машина сделана была на века ( делали же раньше! ), и казалось бы, ей ездить и ездить, так как запас прочности у нее огромный. Стоит там самый простой мотор тех лет — 1G-FE, который с механическим распределителем ( трамблером ), ВВ проводами и без BEAMS . Ну куда проще. В этой машине много ЧУГУНА ! Но и это не спасло её от участи быть угробленной своим владельцем или сервисом. Приезжает и еле заезжает в бокс, где небольшой подъем. Видно, что мотор потерял все лошадиные силы, хоть сзади заталкивай. Смотрим – разряжение под 40 Кпа, рядную шестерку разболтать невозможно , но ее всю трясет. Владелец не хочет делать диагностику, мотивируя , что он бы в N сервисах и ошибок нет. Да какие ошибки в 96 году ? Только флэш- лампой на панели. Объясняем, что диагностику делать надо, так как флэши на этом году будут, если метнуть в мотор очень метко боевой топор племени Апачи, и то, если повезет , в нужный датчик попасть. Стробоскоп показывает, что трамблер стоит не на месте ( а он уже до упора – и зажигание позднее ). Снимаем трамблер при ВМТ мотора по шкиву, ставим по внутренним метками самого трамблера. Мотору это помогает немного. Говорим – надо разбирать крышки , проблема в метках ГРМ, начиная от колена и заканчивая – возможно, распредвалов между собой. Клиент забирает машину. Через неделю привозит обратно. Он (сам или в сервисе – неизвестно ) переставили ремень – была ошибка на зуб по распреду – машина не едет . Спрашиваю:

срок службы АКПП, робота и вариатора

Как известно, коробка автомат традиционно считается менее надежной, чем механика МКПП. При этом однозначно ответить на вопрос, сколько ходит механическая коробка, достаточно сложно. Средним показателем вполне можно считать отметку около 250 тыс. км., однако встречаются экземпляры, которые способны отработать 500 тыс. км. и более без ремонта.

Что касается АКПП, в этом случае важно понимать, что сегодня существует несколько типов автоматов, общей задачей которых является автоматическое переключение передач. Хотя такие коробки похожи по назначению, однако сильно отличаются по своему устройству и принципам работы, а также по сроку службы.

В этой статье мы рассмотрим основные виды автоматических трансмиссий, а также постараемся разобраться, сколько служит коробка автомат в зависимости от типа агрегата, что влияет на ресурс автоматической коробки и т.д.

Содержание статьи

  • Срок службы коробки — автомат
  • Надежность и ресурс АКПП «классического» типа
  • Коробка вариатор и ресурс данного «автомата»
  • Роботизированная коробка и ее ресурс
  • Что в итоге

Срок службы коробки — автомат

Сразу начнем с того, что если раньше ресурс автоматической трансмиссии заметно отличался от МКПП, сегодня разница уже не так очевидна. С одной стороны, сами автоматы стали намного более технологичными, а с другой производители последние 20 лет уже на этапе проектирования сознательно закладывают определенный ресурс в каждый агрегат.

Другими словами, легендарных «неубиваемых» коробок (как МКПП, так и АКПП) и  так называемых двигателей – миллионников больше не выпускают. Если раньше МКПП на многих иномарках выхаживала по 300-350 тыс. и более без проблем, сегодня механика теперь стала менее надежной.

Это произошло по причине экономии на материалах, а также в результате появления более мощных и производительных ДВС, что заставляет трансмиссию постоянно работать в нагруженных режимах.

Как показывает практика, сегодня среднестатистические показатели срока службы по АКПП практически сравнялись с аналогичными показателями для МКПП. Единственное, на механике чаще проблемы доставляет не сама КПП, а отдельные узлы (например, сцепление). При этом механика все же дешевле и проще в ремонте, а также преждевременно выходит из строя намного реже.

  • Идем далее. С МКПП и вопросом, сколько ходит механическая коробка, немного разобрались. Теперь вернемся к автоматам и их надежности. С учетом такого многообразия автоматических КПП, однозначно утверждать, что все АКПП ненадежны, будет попросту некорректно. На самом деле все зависит от типа агрегата, а также от индивидуальных особенностей эксплуатации и качества обслуживания.

Итак, хотя назначение у всех АКПП одно, среди основных видов автоматических трансмиссий  можно выделить автомат, вариатор и робот. Обратите внимание, все эти типы коробок значительно отличаются друга от друга по устройству и принципам работы. При этом еще раз отметим, ресурс одной коробки может заметно отличаться от другой даже в рамках одной группы. Давайте разбираться.

Надежность и ресурс АКПП «классического» типа

Коробка АКПП или гидротрансформаторный автомат (автоматическая коробка с гидротрансформатором) появилась немногим позже, чем механика. Другими словами, такой автомат был создан еще в начале эпохи автомобилестроения.

Конструкция используется давно, проверена временем, также в процессе эволюции агрегат претерпел множество доработок. Прежде всего, в устройстве АКПП использована планетарная передача (планетарный ряд). Общий принцип работы основан на том, что рабочим телом в АКПП является масло (специальная трансмиссионная жидкость ATF).

Если просто, в автоматах такая жидкость под давлением циркулирует в специальной плите (гидроблоке), который имеет множество каналов. Благодаря наличию клапанов в каналах гидроблока (в старых версиях механических, а в современных АКПП электромеханических соленоидов) удается перераспределять жидкость так, чтобы она воздействовала на исполнительные механизмы (фрикционы). Последние отвечают за включение передач.

Также автоматы данного типа не имеют привычного механического сцепления фрикционного типа. Эту функцию выполняет отдельное устройство под названием гидротрансформатор. В ГДТ крутящий момент от двигателя передается через указанную выше рабочую жидкость ATF.

  • Как показывает практика, ресурс такого автомата заметно выше, чем у аналогов, и вполне может доходить до отметки около 200-250 тыс. км. и выше. В некоторых случаях простые АКПП ходят до 500 тыс. км. без ремонта.

Минусом является то, что агрегат нуждается в большом количестве трансмиссионного масла, требователен к его уровню. Также «классические» АКПП необходимо регулярно обслуживать (масло полностью меняется каждые 50-60 тыс. км. пробега, требуется замена фильтров АКПП, промывка агрегата, чистка радиатора охлаждения автомата и т.д.).

Еще нужно отметить, что подобные автоматы расходуют больше топлива, чем другие типы АКПП, по причине потерь в ГДТ, а также не способны долго работать в условиях высоких нагрузок (пробуксовки, езда по бездорожью и т.п.). Также добавим, что сегодня автопроизводители стремятся осознанно снизить ресурс коробок данного типа, предлагая потребителям так называемые «необслуживаемые» АКПП.

Если следовать указаниям производителей: не прогревать АКПП перед поездкой, не менять масло в автомате или выполнять замену  жидкости и фильтров  только раз в 100-150 тыс. , тогда ресурс агрегата значительно сокращается.

Коробка вариатор и ресурс данного «автомата»

Следующей за «классическим» автоматом по степени распространенности идет вариаторная коробка передач (вариатор CVT). Данное решение, в отличие от аналогов, не имеет фиксированных ступеней (передач, скоростей). В качестве сцепления обычно используется уже упомянутый выше ГДТ.

Сама коробка имеет два вала со шкивами (ведущий и ведомый), которые соединены ремнем или цепью. Шкивы имеют возможность гибко изменять свой диаметр с учетом нагрузки на двигатель, скорости движения и т.д. Другими словами, постоянно изменяется передаточное отношение, что и позволяет получить большое количество условных «передач».

Такая схема делает коробку экономичной, ездить на машине с вариатором комфортно, водитель не чувствует рывков и толчков в момент переключения, которые в большей или меньшей степени всегда присутствуют на ступенчатой КПП.

  • К минусам вариатора можно отнести его надежность, а также крайне низкую ремонтопригодность.
    Как правило, срок службы вариатора на 20-40% меньше, чем у «классических» АКПП (до 200 тыс. км). Более того, его ресурс сильно зависит не только от качества обслуживания, но еще и от манеры езды.

Масло в вариаторе нужно менять еще чаще, чем в гидромеханическом автомате (каждые 30-40 тыс. км.).  Причина- появление грязи и стружки воздействует на шкивы и ремень подобно абразиву и быстро изнашивает поверхности. Но и это еще не все.

Слабым местом вариатора является сам его ремень. Этот элемент испытывает очень высокие нагрузки и может оборваться, что приводит к критическим повреждениям внутренностей коробки. Чтобы этого не произошло, ремень вариатора следует менять каждые 90-100 тыс. км. пробега.

В плане езды, в случае с вариатором следует воздерживаться не только от пробуксовок и резких стартов, но и даже езды на высоких оборотах двигателя. Опять же, причина в том, что нагрузки сильно сокращают ресурс коробки данного типа.

Роботизированная коробка и ее ресурс

Коробка робот фактически представляет собой автоматизированную механическую коробку передач. В теории данная КПП должна была получить простоту и надежность МКПП в сочетании с удобством АКПП. Однако на деле этого не произошло. Более того, именно роботы имеют самый низкий ресурс.

Роботизированные коробки сегодня встречаются в двух вариантах – автоматизированная механика (АМТ) и преселективные коробки с двойным сцеплением. В первом случае КПП получают сервоприводы и исполнительные механизмы для автоматизации функций  выбора и включения/выключения передач, а также включения/выключения сцепления.

Так вот, сама коробка обычно не доставляет проблем, однако достаточно быстро неполадки возникают с узлом сцепления, а также указанными сервомеханизмами. Именно данные элементы  робота «ходят» не более 80-120 тыс. км., да и то в щадящем режиме эксплуатации.

При этом даже полностью исправный однодисковый робот (с одним сцеплением)  по комфорту заметно уступает АКПП и вариаторам, так как водитель ощущает рывки, толчки и задержки в моменты переключения передач. Плюсом можно считать разве что доступность такой трансмиссии по цене, а также топливную экономичность.

  • Идем далее. Чтобы максимально приблизить робот к автомату по плавности переключения передач, производители выпустили преселективную коробку с двумя сцеплениями (например, хорошо известная DSG).

Такой робот представляет собой сочетание классической АКПП и МКПП. В основе лежит все та же механическая коробка, которая имеет два вала и два сцепления соответственно. Один вал отвечает за четные передачи, тогда как другой за нечетные.

Рекомендуем также прочитать статью о том, чем отличается коробка АТ от АМТ. Из этой статьи вы узнаете об основных отличиях и особенностях коробок передач АМТ и АТ, а также на что обратить внимание при выборе из указанных типов трансмиссий.

Пока автомобиль движется на одной передаче, уже также выбрана следующая. Это позволило сократить момент переключения до минимума. Водитель практически не ощущает, когда передача переключается «вверх» или «вниз». Такая схема позволила добиться выдающихся характеристик в плане динамики разгона, топливной экономичности, комфорта и т. д.

При этом в конструкции также имеется гидроблок (мехатроник), преселективный робот нуждается в большем количестве масла и регулярном обслуживании. Прежде всего, надежность дисков сцепления не высокая, часто возникают проблемы с мехатроником, электроникой, исполнительными механизмами и т.д.

Ресурс роботизированных коробок с двойным сцеплением на практике не превышает отметки в 100-150 тыс. км., после чего часто требуется не только замена сцеплений, но и гидроблока и других элементов. При этом стоимость запчастей и работ достаточно высокая, нередко сопоставима с качественным ремонтом «классической» АКПП.

Что в итоге

Как видно, чтобы понять, сколько служит коробка автомат, необходимо отдельное внимание уделять самому типу АКПП.  Также следует учитывать, что большинство автопроизводителей предлагают так называемые необслуживаемые автоматы, где масло залито на весь срок службы агрегата и ресурс от этого не сокращается.

Рекомендуем также прочитать статью о том, как отличить робот от автомата внешне и по другим признакам. Из этой статьи вы узнаете об основных отличительных особенностях РКПП, которые позволяют определить, что автомобиль оборудован именно роботом, а не классической АКПП или вариатором.

Важно понимать, что это всего лишь маркетинг и стремление завлечь потребителя возможностью снизить расходы на содержание авто пока машина находится на гарантии. Если коробку передач не обслуживать, причем это касается как МКПП, так и различных типов АКПП, тогда высока вероятность критического износа или серьезных поломок к отметке около 100-150 тыс. км.

Также нужно учитывать, что и при должном обслуживании один тип АКПП может значительно отличаться в плане ресурса от другого. Если суммировать приведенную выше информацию, тогда становится понятно, что самой надежной можно считать «классический» автомат с ГДТ, затем идет вариатор CVT, а завершает список коробка робот (сначала преселективная, а потом однодисковые АМТ).

Можно ли продлить жизнь вариатору? — Kolesa.kz || Почитать

Вариаторы, или CVT, плотно вошли в автомобильную индустрию и до полного перехода на электромобили. Если таковой действительно случится, мы, вероятнее всего, от них не откажемся. С этим стоит смириться. А потом узнать, что же из себя представляет бесступенчатая коробка и чем отличается её эксплуатация от классического автомата.

Что такое CVT

CVT расшифровывается как Continuously Variable Transmission. Ещё её называют бесступенчатой. Основная разница между такой коробкой передач и любым другим автоматом заключается в принципе работы. Вариатор не перебирает ступени с чётко заданными передаточными числами, а меняет их плавно. Происходит это за счёт уменьшения или увеличения диаметра специальных конусов на ведущем вале, которые связаны с ведомым ремнём или цепью. Таким образом КПП способна постоянно держать двигатель на оптимальных оборотах.

Ранние вариаторы были не очень комфортны для водителей. То ещё удовольствие — слушать монотонный вой мотора при ускорениях. Современные коробки лишены этой проблемы. В них применяются «виртуальные» передачи. Электроника задерживает конус в одном положении, давая мотору раскрутиться, и только затем меняет диаметр на следующий.

Вариатор можно считать одним из самых эффективных методов передачи крутящего момента на колёса. КПП позволяет не только постоянно держать двигатель в оптимальном режиме, но и существенно экономить топливо. Но это на бумаге, на деле же…

Проблемы CVT

По своей конструкции бесступенчатые коробки заметно проще обычных автоматов, то есть по определению они должны быть более надёжными. Тем не менее репутация у вариаторов посредственная. Отчасти это связано с заводскими просчётами в достаточно популярных агрегатах Jatco, которые постоянно на слуху. Мы уже говорили о них в отдельном материале. Да и принцип работы CVT тоже накладывает отпечаток на долговечность коробки.

Сломанный шкив вариатора

Хотя внутри CVT и меньше деталей, некоторые из них испытывают серьёзную нагрузку. Главные в этом списке — шкивы и клиновидный ремень или же цепь, его заменяющая. Практически любые неполадки в системе прямо или косвенно влияют на долговечность данных элементов, а их ремонт — основная статья расходов. Для примера: комплект конусов и цепь для вариаторов Lineatronic, которые ставятся на все современные Subaru, обойдётся примерно в 600 тысяч тенге.

Задиры на шкиве вариатора

Тут напрашивается промежуточный вывод, намекающий, что немалая часть проблем с вариаторами, кроме «детских болячек», может быть решена своевременным и качественным обслуживанием.

Сравнение нового ремня вариатора (слева) и использованного

Обслуживаем вовремя

Что значит вовремя? — спросите вы. Вопрос интересный. В мануалах к новым автомобилям можно нередко найти информацию о том, что трансмиссионная жидкость внутри коробки передач рассчитана на весь срок службы, но большинство производителей вариаторов при этом предписывают периодическую замену. На практике интервал лучше всего держать в районе 50 000–60 000 километров и заливать в CVT только оригинальное масло. Требования к нему у бесступенчатых коробок выше, чем в автоматах.

Чтобы продлить жизнь вариатору, каждую смену жидкости следует сопровождать чисткой магнитов, призванных улавливать продукты износа, заменой фильтров грубой и тонкой очистки, а также прокладок поддона. И не стоит забывать о проверке системы охлаждения коробки передач. Масляные радиаторы могли забиться грязью или пострадать от камней, к примеру. И то и другое приведёт к снижению их эффективности, а значит, сделает перегрев CVT более вероятным.

Меньше газа

Небрежное обслуживание — не единственное, что может прикончить вариатор раньше времени. Бесступенчатые коробки очень чувствительны к тяжёлой правой ноге водителя и перегреву. При этом добиться последнего несложно.

Ранние вариаторы не имели в своей конструкции гидротрансформатора, который снимал лишнюю нагрузку с конусов и ремня при трогании с места. В таких коробках, когда водитель слишком резко утапливал педаль в пол во время старта со светофора, ремень проскальзывал. Понятное дело, что это негативно сказывалось на долговечности деталей. Современные CVT переносят резкие старты легче, но всё равно страдают. Так что если купили машину с вариатором, привыкайте трогаться плавно и уж точно забудьте про старты с педалей.

Важно: ещё одна вредная для CVT водительская привычка — удержание машины на склоне педалью акселератора. Это верный путь к перегреву коробки. Рекомендации против такого приёма можно найти практически во всех мануалах. Пользуйтесь стояночным тормозом.

Умение плавно работать педалью акселератора поможет и на дорогах с неоднородной поверхностью. На них возможна пробуксовка колёс, которая также чревата проскальзыванием ремня.

Скользящий ремень «поедает» не только себя, но и конусы, а также приводит к перегреву трансмиссионной жидкости. Подгоревшее масло теряет как свои охлаждающие, так и смазывающие свойства, что приводит к ещё большему износу деталей, а образовавшаяся в результате металлическая стружка может забить каналы внутри гидроблока. Итог — дорогостоящий ремонт. Его стоимость легко доходит до одного миллиона тенге.

Прогрев, нейтралка и парковка машины с вариатором: что нужно знать?

Перегрев автоматическим коробкам противопоказан, а вот прогрев, особенно в холодное время, будет очень даже кстати. Вариатор не исключение. Стоять по полчаса во дворе с молотящим мотором не нужно (пункт 17 ПДД РК запрещает стоянку с работающим двигателем в жилой зоне). Тем не менее мануалы к вариаторным машинам вроде Renault Arkana, к примеру, рекомендуют немного подождать перед началом движения и несколько минут после начала движения на холодную избегать резких ускорений.

Во время движения не следует переключать вариатор в режим N и пускать машину накатом. Ожидаемой экономии топлива от этого никакой не будет. Однако при продолжительных остановках, на светофоре или в пробках, переводить рычаг из D в N можно и даже рекомендуется. Такой совет есть в мануале Nissan Qashqai с коробкой Xtronic. Правда, о каком промежутке времени идёт речь, не уточняется.

Во время стоянки совет простой для любого типа автоматической трансмиссии: пользоваться стояночным тормозом вне зависимости от того, стоит машина на уклоне или нет. Алгоритм следующий: после остановки селектор следует перевести в режим P при нажатой педали тормоза, поставить на ручник и только потом отпустить педаль тормоза.

Подытожим

Критика в адрес бесступенчатых коробок передач во многом заслуженна. Их ресурс действительно зачастую меньше, чем у дорогих сердцу некоторых водителей автоматов, но связано это не только с «детскими болячками» и особенностями конструкции. Немаловажным фактором является и потребность в правильном обслуживании, которым многие пренебрегают, надеясь на авось, а также аккуратность в использовании. Если придерживаться этих простых рекомендаций, то некоторые CVT вполне могут прослужить и 300 тысяч километров.

Ещё по теме

  • Пять советов, как и чем заправить автокондиционер и избежать развода

    | | 72. 7K 0

  • Как «прикурить» автомобиль правильно

    | | 19.8K 1

  • Сколько стоит установка ГБО

    | | 71.7K 19

  • Кто ответит за сосульку, упавшую на машину

    | | 12. 0K 3

Вес скользящего ролика — увеличенный срок службы

Содержание

Основные сведения

    Что такое вес ролика? —Прикрепленная ссылка

　　Содержание статьи содержит принцип работы и некоторые сопутствующие термины. Самое главное, что он отвечает на самый часто задаваемый вопрос: как выбрать вес? Обязательно прочтите это, если вы новичок в тюнинге скутеров.

Скользящий Роликовый груз —
　　　　　также известный как Грузовой ползунок, Ползунок, Ползунковый груз и т. д.

Описание

Вес скользящего ролика

Выбор, который вы делаете,
делает вас

Все еще пытаетесь выбрать начальное ускорение или более высокие максимальные значения при настройке вашего автомобиля? Ну, зачем выбирать одно над другим? Теперь вы можете иметь и то, и другое благодаря запатентованному скользящему роликовому грузу Dr. Pulley (SR).

Здесь нужно поговорить о чем-то техническом.

Есть два решающих фактора, которые заставляют SR работать: Размер и Материал.

　　Во-первых, рассчитанная конструкция запускает SR с большей мощностью, поэтому вы получаете большее ускорение. Кроме того, конструкция позволяет шире открывать вариатор, выдвигать ремень дальше и обеспечивать более высокую максимальную скорость.

Следующим, и самым важным, является производство SR из нашего специального материала. Ключ к обеспечению
— более быстрое движение ( низкий коэффициент трения ),
— лучшая износостойкость ( материал подшипника ) и
— более высокая защита вашего вариатора ( неабразивное волокно)
у вас в руках.

Теперь объедините эти два волшебных фактора, и мы создали и передали вам скользящий роликовый груз.

Короче говоря, самый быстрый способ улучшить характеристики вашего автомобиля находится прямо здесь.
Чего ты ждешь?

Преимущества.

Материал. из :

  • Низкий коэффициент трения
  • Высокая износостойкость
  • Высокая рабочая температура
  • Не воздействует на цветной металл (например, алюминий)

Дизайн

Например, он имеет большую площадь контакта с плоской рампой рамповой пластины, что делает SR более прочным при движении между рамповой пластиной и вариатором (или, подвижной ведущей поверхностью, МДФ). По сравнению с диаметром традиционного круглого роликового груза, SR имеет более узкий горизонтальный размер, что делает центр тяжести ролика ближе к краю вариатора и, следовательно, делает вариатор более открытым для достижения более высокой максимальной конечной скорости. Дополнительные преимущества:

  • Передаточное отношение вариатора более стабильное или меньше исчезает
  • Долговечность намного дольше — Почему вес скользящего ролика более долговечен? (Расширенное пояснение)
  • Расширенный диапазон переключения вариатора
  • Увеличенный пробег

Патент

Масса скользящего ролика, патент США № 7,276,004 B2.

Дорожные испытания

Подвижный каток против круглого катка

Выберите тот же исходный вес,
стр. производительность все еще немного улучшена
0~80 км/ч Проверка ускорения
Разница в производительности между круглым роликом и скользящим роликом.

Узнать больше

Полевые испытания

Испытание №1 Потеря износа

　　Для сравнения потери от износа катков трех разных марок, включая Dr.Pulley, M-brand и V-brand.

Состояние
  • Нормальная нагрузка: 40 кг на вес ролика.
  • Температура окружающей среды при испытаниях: 90 ℃.
  • Аналог: Изогнутая рампа вариатора 250 куб.см. скутер, ADC 12.
  • Характеристики грузовых роликов при испытании на износ: Φ20 x h27.
Метод

　　Продолжаем возвратно-поступательное движение роликовых грузов по криволинейной рампе и фиксируем изменения их веса и размеров после всего цикла испытаний.
Всего циклов продолжительности испытаний: 300 000 циклов. (1 цикл = 1 движение вверх-вниз)

Что он записывает?
  1. Потеря веса катка (г).
  2. Потеря веса ответной части (вариатора) (г).
  3. Радиальный износ ролика Вес (мм).
  4. Шероховатость поверхности ответной части.
Заключение

　　Результаты испытаний показывают, что роликовый грузик Dr.Pulley имеет минимальные потери на износ среди всех трех марок с точки зрения износа как самого роликового груза, так и алюминиевого аналога. Это означает, что роликовый груз Dr.Pulley обладает наибольшей долговечностью и обеспечивает наилучшую защиту алюминиевого вариатора.

Как правильно размещать грузики скользящих роликов

　　Чтобы избежать неправильного размещения грузов скользящих роликов, что может привести к сокращению срока службы, мы предлагаем два метода для справки.

Установка направления грузовых роликов ➔ https://drpulley.co/setting-direction-of-weight-rollers/

Метод №1

　　Остановочная сторона роликового груза размещается против часовой стрелки в изогнутую рампу вариатора

Способ №2 (только для скользящего ролика)

　　См. этот рисунок ниже, чтобы установить груз скользящего ролика в вариатор. После того, как вы поместите груз скользящего ролика в правильную ориентацию, сбоку вы увидите «Dr.Pulley» сверху и номер размера снизу.

Цвет скользящего ролика Вес

　　В настоящее время вы можете выбрать два цвета: один оригинальный цвет (названный «Классический») и другой черный цвет (названный «Евро»).

Тип: КлассическийТип: Евро

Что означает номер продукта?

　　Мы всегда используем числа для представления размера роликового груза. Например, для веса традиционного круглого ролика вы можете увидеть 1512, 1613, 2012 и т. д. Первые две цифры представляют собой диаметр стороны круга, а последние представляют высоту груза ролика.

　　Так, например, в RR1512 15 означает диаметр 15 мм, а 12 означает высоту 12 мм. Что касается веса скользящего ролика, скажем, SR1512, то он показывает, что он эквивалентен весу скользящего ролика для замены груза круглого ролика RR1512.

Всего в номере продукта 7 или 8 символов.

  • Цифры с 1-й по 2-ю: аббревиатура веса скользящего ролика.
  • Цифры с 3-й по 4-ю: внешний диаметр эквивалентен внешнему диаметру веса круглого ролика
  • Цифры с 5-й по 6-ю: высота массы ролика скольжения по сравнению с оригинальной конструкцией
  • 8-я цифра: количество штук в наборе роликов весом

На следующей схеме показано, как читать номер продукта.

Спецификации продукта

　　Ниже приведены все текущие спецификации продукта Вес скользящего ролика, указанные в интернет-магазине. Вы можете выбрать для своего скутера, квадроцикла или UTV 34 типа размеров. Другие продукты будут обновлены здесь.

　　В любом случае, если вы не можете найти размер или вес нужного вам ролика, возможно, они находятся на пути к веб-сайту. Пожалуйста, не стесняйтесь обращаться к нам, и мы выясним это для вас.

Как выбрать правильный вес для роликовых грузов ➔ https://drpulley.co/how-to-choose-the-right-weight-for-roller-weights/

SR2613- 8

SR2613W-8

что лучше? Нужно ли менять масло в вариаторе


В новых моделях легковых автомобилей вместо АКПП все чаще используются вариаторы, обеспечивающие передачу усилий от двигателя на колеса. Замена масла в вариаторе своими руками аналогична замене масла в АКПП.

Перед началом операций по замене необходимо ознакомиться с регламентом замены масла и узнать, сколько литров заливать в коробку вариатора.

Японская компания Nissan и немецкая Audi добились больших успехов в разработке и использовании вариаторов, хотя и другие компании также устанавливают этот агрегат на свои модели.

Условия использования

Автомобиль с вариатором способен работать в щадящем режиме, быстрее набирает скорость и потребляет меньше топлива по сравнению с автомобилями с АКПП и МКПП. И как любой механизм требует тщательного ухода. Специалисты дают рекомендации о необходимости периодичности замены жидкости каждые 50 000 км.

Для автомобилей применяются 2 варианта обслуживания вариаторов:

  • замена жидкости в автоцентре;
  • выполнение всех процессов замены своими руками.

При выполнении операций по замене смазки можно использовать 3 метода:

  • неполная замена жидкости;
  • полная замена жидкости в вариаторе на СТО;
  • полная замена жидкости своими руками.

Частичная замена жидкости в вариаторе

Для частичной замены спецжидкости в вариаторе необходимо выполнить следующую процедуру:

  1. Установить автомобиль на подъемник или ремонтную яму и выровнять автомобиль в строго горизонтальном положении.
  2. Поместите емкость под сливное отверстие поддона вариатора.
  3. Отвинтить сливную пробку и слить всю жидкость из вариатора.
  4. Закрыть пробку и залить смазку в вариатор, предварительно сняв домкратом переднее левое колесо через заливное отверстие в объеме, ранее слитом из агрегата. Проверьте уровень жидкости с помощью щупа и при необходимости долейте до нужного уровня.

Таким способом можно обновить жидкость в вариаторе на 30-40% от общего объема жидкости. Старая жидкость смешивается с новой без изменения основного состава. Для более полной замены жидкости можно повторить процедуру 4–5 раз с интервалом между операциями каждые 500 км.

При этой опции после замены жидкости промываются фильтры, поддон и механизмы вариатора.

Для полной замены жидкости потребуется провести процедуру несколько раз, соблюдая порядок замены, что связано с большим расходом жидкости на вариатор.

Полная замена смазки на СТО

Автосервисы по замене жидкости в вариаторе оснащены специальным оборудованием, позволяющим производить замену жидкости методом продавливания. Старая жидкость заменяется новой, предусматривающей полную замену.

Специальные трубки от сменного аппарата подключаются к радиатору жидкостного охлаждения и за счет создаваемого давления старая жидкость удаляется и заменяется новой. В аппарате установлено специальное смотровое окно, используемое для контроля процесса перекачки жидкости и по цвету состава можно определить степень очистки заменяемой жидкости. Аппаратная замена масла в вариаторе проводится перед полной заменой смазки.

Перед закачкой новой жидкости возможна операция промывки системы — это позволяет избавиться от нерабочих отложений в масляном поддоне и на деталях вариатора.


Самостоятельная замена жидкости

Для того, чтобы ваш автомобиль долго эксплуатировался, требуется постоянное техническое обслуживание агрегатов. Необходимо следить за работой механизмов, своевременно заменять детали, отработавшие гарантийный срок. Несвоевременная замена смазочной жидкости оказывает определенное негативное влияние, увеличивая износ деталей и узлов.

Обязательно постоянно выполнять весь перечень регламентных работ, соблюдая инструкции по своевременному обслуживанию автомобиля.

Вариатор сложный механизм и выход из строя одной детали влечет за собой неисправность всего механизма, что приводит к необходимости дополнительного ремонта.

Для самостоятельной замены смазки в вариаторе необходимы специальные приспособления:

  • емкость для сбора старой жидкости;
  • набор инструментов;
  • новая прокладка поддона;
  • фильтры очистки;
  • перчатки;
  • новая смазка.

Все вышеперечисленное можно приобрести в специализированных магазинах.


Инструкция

В первую очередь необходимо установить автомобиль на яму в строго горизонтальном положении. Для замены жидкости выполняется ряд последовательных действий:

  1. Глушим двигатель и ждем 3-4 часа, пока вся жидкость стечет в нижний поддон вариатора.
  2. Поместите емкость под сливную пробку для сбора жидкости и отвинтите пробку. Подождите некоторое время, пока жидкость полностью не стечет, и открутите измерительную трубку. Это позволит более полно удалить смазку.
  3. С помощью инструмента аккуратно отверните болты крепления поддона и аккуратно снимите его. Это откроет доступ к фильтру и возможность удалить образовавшийся на дне поддона осадок.
  4. Снимите и очистите магниты и фильтр от осадка.
  5. Аккуратно снимите гидроблок после отключения штатных соленоидов и открутите 14 болтов, 2 из которых укороченного размера. Отметьте эти болты, чтобы ускорить сборку, и отметьте отверстия для укороченных болтов.
  6. Поместите снятый корпус клапана в отдельный контейнер.
  7. Снимите второй фильтр, для этого открутите 10 соединительных болтов, и гидроблок разделится на две части. Не поворачивайте части корпуса клапана, так как это может привести к выпадению пружин .
  8. Выньте второй фильтр и замените его новым.
  9. Соберите корпус клапана в перевернутом виде. При разборке стечет дополнительно 1,5-2 литра жидкости.
  10. Поместите новую прокладку под поддон, установите внешний фильтр и поддон.
  11. Проверьте соосность шкива вариатора с цилиндром гидроблока. Для этого в салоне переключайте рычаг коробки передач в разные положения.
  12. Проведите ревизию сборки всего узла с использованием всех стандартных деталей.
  13. Залить новую жидкость в вариатор. Сначала снимаем домкратом левое переднее колесо и находим отверстие для заливки жидкости в вариатор. Проверить уровень жидкости щупом и при необходимости долить до необходимого объема.
  14. Завинтить заглушку и заменить колесо.

При проведении операций важно в обязательном порядке соблюдать последовательность действий и следовать инструкции по замене жидкости.

Уже далеко не диковинка. Этот тип трансмиссии нашел как своих поклонников, так и ненавистников. Несмотря на все присущие ей недостатки, такие как: дорогой ремонт — они все же постепенно увеличивают свою долю на рынке новых автомобилей, т.к. имеют весьма ощутимые преимущества (плавность хода, расход и т.д.).

На вопрос, надо ли менять масло в вариаторе, ответ однозначный — надо! Однако некоторые производители утверждают, что масло в вариаторе менять не нужно (т. е. он необслуживаемый). В свою очередь, сервисные специалисты утверждают обратное и рекомендуют менять масло при потере им первоначального вида и при ухудшении работы трансмиссии. Если вы сами себе ответили, что вам нужно заменить масло, то у вас возникнет следующий вопрос: Как заменить масло в вариаторе?

Замена масла в вариаторе может быть полной или частичной.

Поменять масло в вариаторе можно как своими руками (что потребует углубленного изучения вопроса), так и прибегнув к помощи сервисных центров. Однако следует учитывать, что есть два способа замены масла в вариаторе, рассмотрим их подробнее.

Полная замена масла в вариаторе, что это?

Заливка масла вариатора

Не принимая во внимание тот факт, что строение вариатора сильно отличается от других типов трансмиссии, он так же, как и его собратья, требует замены масла. Чаще всего эту процедуру делают на СТО, так как есть необходимость в специальном оборудовании. Суть полной замены заключается в подключении к системе охлаждения масла специального устройства, которое, создавая давление в системе, вытесняет из нее старое масло и заменяет его новым. Таким образом, производится полная замена. Как правило, перед полной заменой промывается вся система, что позволяет удалить различные отложения.

Частичная замена масла CVT или возможность стать автомехаником?

Этот способ возможен как своими руками, так и в сервисном центре. Если вы хотите произвести замену самостоятельно, то вам следует знать, как правильно проверить уровень масла в вариаторе.

Основные правила измерения уровня масла в вариаторе включают:

  • машина должна стоять на ровной поверхности без уклонов;
  • смотреть уровень масла только на прогретой машине.

Частичная замена масла в вариаторе означает, что будет слито только то масло, которое вытекает из сливного отверстия. Масло, оставшееся в радиаторе, внутри валов, муфт и прочего, останется. А потом новое масло просто доливают до необходимого уровня. Вот и вся частичная замена масла!
Если вы решили не пачкать руки и отдать машину специалистам, которые точно знают, как поменять масло в вариаторе, то вас заинтересует цена замены масла в вариаторе. Замена масла в вариаторе – процедура относительно недорогая: около 1000 руб. Однако, учитывая стоимость самого масла, а также других сопутствующих работ, цена может увеличиться в несколько раз.

Замена масла в вариаторе

Особо актуальным остается вопрос: Выбор масла в вариатор предельно прост, ведь конструкция вариаторов может быть очень и очень разнообразной, тогда стоит выбирать масло рекомендованное производитель. Потому что только производитель точно знает, какими способностями должно обладать вариаторное масло. И покупать его следует только в проверенных магазинах или у официального дилера.

Масло CVT и когда его менять?

Следующий вопрос на повестке дня: когда надо менять масло? Все очень просто: либо при регламентированном обслуживании, либо при оповещении о необходимости замены масла специальным значком на приборной панели.

Как часто менять масло в вариаторе решать самому автовладельцу.

Если вы хотите продлить спокойную жизнь железного коня и себя, то не стоит игнорировать сроки замены масла в вариаторе и «знаки», которые подает вам машина, а если ситуация непонятна, то лучше перестраховаться. Это может сэкономить вам много хлопот, времени и денег.
Однако многие владельцы после замены масла в вариаторе жалуются на то, что машину дергает (пинает). Проявление разного рода неприятностей после замены масла может быть связано с недоливом или переливом. Поэтому всегда проверяйте уровень масла в коробке передач после замены масла.

Если вы решили самостоятельно поменять масло в вариаторе, но не знаете как это сделать, смотрите видео на нашем сайте!

В конструкции современных вариаторных коробок передач трансмиссионная жидкость играет не менее важную роль, чем в . Поэтому замена масла в вариаторе всеми техниками считается обязательной процедурой. Рассмотрим, когда нужно менять жидкость в коробках CVT, какое масло заливать и как обнулить счетчик старения. Именно эти вопросы чаще всего интересуют владельцев автомобилей с вариаторами производства Nissan, Renault, Mitsubishi, Subaru, Toyota.

Как проверить статус?

Почему нельзя доверять косвенным признакам?

Вышеуказанные методы являются единственным способом проверки состояния масла. Но цвет, запах, консистенция, а уж тем более счетчик старения, не позволяют проверить реальные физические свойства трансмиссионной жидкости в вариаторе. Поэтому рекомендуем придерживаться следующих правил:


Когда менять?

Специалисты по ремонту вариаторов рекомендуют менять масло каждые 40 тыс. км. Изучив, вы сами поймете, почему не стоит рассчитывать на долгий срок службы без регулярной замены масла. При тяжелых условиях эксплуатации интервалы рекомендуется сократить до 30-35 тыс. км. К отрицательным факторам относятся:

Трансмиссионная жидкость и фильтр для вариаторов

Для вариаторов рекомендуется использовать только оригинальную жидкость под маркой производителя. Заливать стороннее масло можно только в том случае, если продукт соответствует допускам оригинальной жидкости.

Физические характеристики трансмиссионных жидкостей изменились в соответствии с развитием устройства вариатора. Например, в автомобилях Nissan в зависимости от модели вариатора может использоваться жидкость NS-1, NS-2 или NS-3. Перед заменой обратитесь к руководству по ремонту и эксплуатации, где вы найдете полную информацию о заливаемом объеме и типе масла.

В конструкции редуктора вариатора часто присутствует бумажный фильтрующий элемент (тонкая очистка) и металлическая сетка (грубая очистка) маслоприемника. Вместе с заменой масла следует менять и фильтр тонкой очистки. Сетка по возможности только промывается и подлежит замене только в тех случаях, если она плотно забита клеем фрикционных накладок, закоксована отложениями перегретой рабочей жидкости.

Меняем сами


Как показывает практика, после замены масла без сброса датчика вариатор начинает работать с дерганиями и ударами. А опыт ремонта вариаторных коробок говорит о закономерности, по которой обрывается ремень и повреждаются конусы как раз после замены жидкости без обнуления счетчика.

Как видно на видео, поменять масло в вариаторе своими руками не сложно.

Дело в том, что вариаторы, в первую очередь, обеспечивают улучшенные динамические характеристики, более экономичны, а еще эта коробка считается самой комфортной.

Обратите внимание, как и любой другой агрегат, вариатор также имеет свои плюсы и минусы, при этом многие водители отдают предпочтение именно этому типу АКПП. От качества обслуживания и соблюдения правил при эксплуатации напрямую зависит исправность и срок службы вариатора.

В этой статье мы рассмотрим как поменять масло в вариаторе, когда это нужно делать, как меняют масло в коробке вариатора, а также на что обратить внимание при выборе смазочных жидкостей и т.д.

Читать в этой статье

Замена масла в вариаторе: когда менять и зачем

Для начала своими руками замена масла в вариаторе. Однако необходимо помнить, что регламент замены масла и допуски, применяемые к самой трансмиссионной жидкости для вариаторов, отличаются от гидромеханических автоматов.

Итак, важно учитывать, что по своему строению вариаторная коробка отличается от АКПП и . Эта трансмиссия чрезвычайно чувствительна к нагрузкам и качеству масла. Фактически это означает, что такие агрегаты не рассчитаны на агрессивную езду и тяжелые условия эксплуатации.

Если учесть, что даже обычные городские поездки в режиме старт-стоп, пробуксовки, резкие ускорения и остановки уже можно считать тяжелыми условиями, то становится понятно, что коробке нужно уделить особое внимание.

Что касается масла, то трансмиссионная жидкость имеет свойство терять свои свойства с пробегом, загрязняться продуктами износа, срабатывать присадки и т.д. Иными словами, даже если производитель заявляет, что коробка необслуживаемая, это не значит это действительно так.

Как показывает практика, опытные специалисты рекомендуют менять масло и вариатор, АКПП или роботы с двойным сцеплением каждые 40-50 тыс. км. пробег. Основная причина в том, что все эти агрегаты имеют, что является сложным и дорогим устройством. При этом грязное масло может повредить этот элемент.

Также стоит отметить, что ухудшение свойств и загрязнения губительно действуют на другие детали и узлы вариатора (ремень, шкивы, конусы и т.д.). С учетом того, что ремонтировать вариатор сложно и очень дорого, замена масла процедура необходимая и ответственная.

Как заменить масло в вариаторе

Итак, разобравшись с необходимостью регулярного обслуживания, рассмотрим ниже, как поменять масло в вариаторной коробке. Нетрудно догадаться, что в этом случае можно пойти двумя путями:

  • замена масла в вариаторе на СТО;
  • замена масла в коробке вариатора самостоятельно;

Что касается способов замены, то в отдельных случаях производят: частичную (неполную) замену масла в коробке, полную (аппаратную) замену, полную замену методом разлива.

  • Частичная замена жидкости в вариаторе предполагает обновление (освежение) масла. Проще говоря, сливается часть смазки, после чего нужно залить ровно столько же, сколько было слито до этого, затем откорректировать уровень масла в вариаторе.

Для выполнения данной процедуры необходимо предварительно прогреть КПП, проехав на машине 10-15 км. Затем нужно поднять автомобиль на подъемнике или загнать на смотровую яму. Далее подставляется емкость для слива, откручивается сливная пробка и сливается жидкость. Теперь пробку можно затянуть.

Затем в коробку заливают точно такую ​​же жидкость (производитель, свойства, допуски), что и заливали ранее. Такой подход позволит избежать рисков смешения трансмиссионных масел и возможных последствий.

Важно понимать, что таким образом можно обновить жидкость в вариаторе только на треть или чуть больше от общего объема жидкости. На самом деле свежая жидкость смешивается со старой, которая не сливается из блока через пробку.

Для достижения полной замены данную процедуру необходимо повторить не менее 3-4 раз (с интервалом 500-700 км). Также рекомендуется дважды заменить все фильтры АКПП (после первого подхода и после последнего), промыть поддон.

  • Полная замена масла в вариаторе производится с помощью специальной установки. Все замены предполагают вытеснительный метод, когда новая жидкость фактически выдавливает старую из коробки передач (замена).

Устройство подключается к патрубкам радиатора системы охлаждения вариатора, затем под давлением подается свежая жидкость, вытесняющая отработку. Устройство имеет смотровые окошки, чтобы можно было контролировать процесс откачки, определяя степень очистки по цвету жидкости. Преимуществом является максимально полная замена масла в вариаторе.

Также аппаратная замена позволяет выполнить замену вариатора до закачки масла в коробку. Можно использовать как обычное масло, так и специальные промывочные составы. Затем производится полная замена масла в вариаторе на аппарате.

Замена масла в вариаторе своими руками

Для замены масла в вариаторе без использования специального оборудования потребуется подготовить:

Что в результате

Как видите, автомобиль с вариатор более комфортен по сравнению с АКПП и достаточно надежное решение по сравнению с роботами типа. Однако важно понимать, что вариатор не рассчитан на суровые условия.

На практике это означает, что аналогичный блок. При этом замена масла и фильтров в вариаторе CVT – важная процедура, которую специалисты по ремонту АКПП настоятельно рекомендуют выполнять каждые 40-50 тыс. км. пробег.

Читайте также

Эксплуатация вариаторной коробки передач: особенности вождения автомобиля с вариатором, обслуживание вариатора. Полезные советы и рекомендации.

  • Как эксплуатировать автомобиль с вариаторной коробкой, особенности. Буксировка автомобиля с вариатором, общие правила, советы и рекомендации.



    • Любой автолюбитель должен знать, как правильно заменить масло в вариаторе. Эту процедуру еще называют заменой трансмиссионной жидкости. Именно замена масла в вариаторе является гарантией того, что он прослужит достаточно долго. Но до замены масла. Нужно выяснить, какое масло идет в сам вариатор.

    Существует два типа трансмиссионной жидкости: HMMF и CVFT. Поэтому заливайте масло только по инструкции. Все производители рекомендуют использовать только оригинальное масло во избежание различных казусов. А есть, например, автомобили, которые не принимают никакой другой жидкости, кроме как от производителя.

    Итак, приступим непосредственно к замене масла в вариаторе. Для этого вам потребуется:

    Трансмиссионная жидкость,

    2 фильтра масляного вариатора (обязательно новые),

    Домкрат/яма/эстакада,

    Специнструмент.

    Первое, что нужно сделать, это поставить машину на яму или подъемник. Старую жидкость необходимо слить. Следует отметить, что таким образом, как правило, меняют масло для коробок 1-го и 2-го поколения.

    Есть машины, у которых просто нет поддона. Это полностью исключает замену масла в вариаторе таким способом. В таких автомобилях замена масла производится по принципу АКПП.

    Необходимо снять поддон, чтобы получить полный доступ к одному из больших фильтров. Фильтр обычно «прячется» в пластиковой крышке.

    Вариаторы первого поколения имеют фильтр, который защищен специальным железным кожухом. Вариаторы второго поколения защищены пластиком. Разницы между их корпусами практически нет, но они не взаимозаменяемы. Остальное им все равно, и они там же.

    Вам будет полезно знать, что поддоны 1 и 2 поколения отличаются фильтрами тонкой очистки. Фильтр в вариаторах 2 поколения (его называют выносным) стоит не в поддоне, а в районе радиатора. А фильтр в вариаторе 1-го поколения находится как раз в поддоне и имеет форму круглого предмета.

    Если вы начинающий водитель или тот, кто впервые сталкивается с заменой масла, у вас возникнет вопрос: что это за желтая полоса по периметру всего поддона? Это специальная картонная прокладка. Снимать его нужно очень осторожно, чтобы не повредить. Именно по нему некоторые водители могут определить, была ли залита трансмиссионная жидкость.

    Сняв пластиковую защиту, вы сразу получите доступ к блоку вариатора. Этот блок может быть как грязным, так и чистым. Все зависит от того, сколько лет вашей машине.

    Теперь нужно слить всю жидкость, которая есть в вариаторе и обязательно замерить объем. Это нужно для того, чтобы вы точно знали, сколько масла заливать. Количество сливаемого и заливаемого масла должно совпадать.

    Что касается масляного фильтра, меняйте его каждый раз при замене трансмиссионной жидкости. Вариаторы 2-го поколения имеют функцию подачи масла в зону системы охлаждения. Это достаточно умно, потому что гораздо удобнее отцепить его отсюда.

    После всех проделанных работ установите фильтры на те места, где они были изначально. Теперь можно смело заливать новое масло.

    Если учесть время замены масла в вариаторе, то это около 30 минут. Поэтому не ленитесь, а меняйте масло самостоятельно, ведь в автосервисах эта услуга обойдется вам в определенную сумму, на которой можно сэкономить.

    Вовремя меняйте масло в вариаторе, и тогда ваш автомобиль прослужит еще много лет.

    CFT30 Ремонт вариатора — Обзор трансмиссии

    • Тема: Восстановление бесступенчатых трансмиссий
    • Единица измерения: Ford CFT30
    • Применение в автомобилях: Ford Five Hundred, Freestyle & Taurus, 2005-07
    • Essential Author: Rebuilder, Diagnostician 9006 9006 9006 Диагност 9006 : Майк Райли, технический редактор Transmission Digest

    Не все вариаторы созданы одинаковыми

    Современные вариаторы стали реальностью из-за их большого количества на улице. Кроме того, увеличились и вкусы (разнообразие) вариаторов.

    Один из самых популярных вариаторов, перестраиваемых сегодня, используется в ныне несуществующем автомобиле Saturn, в то время как другие вариаторы используются Nissan в таких автомобилях, как Murano. Бесступенчатые трансмиссии Nissan производятся компанией Jatco, которая сегодня является доминирующим производителем вариаторов на рынке. Jatco недавно выпустила вариант вариатора, который на самом деле имеет вспомогательную коробку передач, что делает его трансмиссией неполного ступенчатого типа. Это почти похоже на «шаг» назад по сравнению с чистым вариатором.

    CFT30 производился для Ford немецкой компанией ZF. Применялся в Ford Five Hundred, Freestyle и Taurus 2005-2007 гг. С тех пор ZF ушел с рынка вариаторов в пользу восьмиступенчатых и даже девятиступенчатых коробок передач.

    Несмотря на то, что существует несколько моделей вариаторов, все они в основном работают одинаково. Одной из трудностей при работе с вариатором является диагностика. Поскольку бесступенчатая трансмиссия работает иначе, чем ступенчатая трансмиссия, необходимо немного изменить обычный диагностический подход, чтобы определить, в чем и где проблема. К счастью, сегодня доступна техническая информация; однако нужно больше.

    После того, как установлено, что проблема внутренняя и устройство необходимо вывезти для ремонта, нужно просто разобраться с гайками и болтами – вроде того!

    Как и в случае со ступенчатыми коробками передач, схемы бесступенчатой ​​трансмиссии различаются. Saturn VT25E и Jatco RE0F10A используют выносные насосы, которые смещены от осевой линии двигателя, тогда как Jatco RE0F09A имеет насос, установленный по центру. Удаленные насосы приводятся в действие небольшой цепью, но конструкция по-прежнему способна создавать давление от 700 до 800 фунтов на квадратный дюйм, необходимое для работы вариатора. Во всех трех моделях используется толкающий ремень, состоящий из сотен мелких элементов, скрепленных стальными лентами.

    В CFT30 используется насос другой уникальной конструкции с восемью небольшими поршнями и эксцентриковым кулачком. CFT30 также использует приводную цепь вместо толкающего ремня. Приводная цепь больше похожа на цепь раздаточной коробки, но на самом деле штифты контактируют с поверхностью вариаторов (шкивов).

    По сравнению с большинством ступенчатых трансмиссий, вариатор содержит гораздо меньше «железа» (планеты, пакеты фрикционов, опоры и т.д.) за одним исключением: вариаторы и цепь или ремень.

    Ремонт вариаторов на некоторых вариаторах может быть затруднен или даже почти невозможен, в зависимости от конструкции. Обработка поверхности на лицевой стороне шкива также важна. Убедитесь, что он не поврежден цепью.

    Разборка CFT30

    После того, как колокол и корпус CFT30 разделены и все простые элементы убраны, необходимо снять шкивы. Когда крышки ведущего/ведомого шкива сняты, видны обе 12-гранные гайки, удерживающие шкивы. 2-дюймовая 12-гранная головка уберет их. Обе гайки имеют правую резьбу. Валы шкивов запрессованы в подшипники корпуса, и для их выдавливания потребуется некоторое усилие.

    Поддерживая поверхность прокладки корпуса, выдавите или выбейте оба шкива вместе, соблюдая осторожность, чтобы не повредить резьбу или канавку под уплотнительное кольцо.

    Ремонт вариатора

    Первое, что нужно сделать, это разделить два шкива и цепь ( Рисунок 1 ). Сила пружины ведомого шкива значительна, но есть несколько способов снять цепь.

    1. Существуют штифты цепи, которые либо не имеют крошечных обжимных кромок, либо имеют изношенные обжимные кромки ( Рисунок 2 ). Один набор штифтов можно вытолкнуть из цепи, чтобы отделить ее. Проблема в схеме шнуровки. Он расположен в шахматном порядке, и звенья должны быть правильно перемещены, когда вы заменяете штифты. Обратите внимание на расстояние между каждым звеном, прежде чем тянуть штифты. Будьте осторожны, чтобы не сломать пластиковые направляющие.
    2. Сначала разберите приводной вариатор. Это более легкий из двух шкивов. Как только корпус фиксатора удален, подвижную половину шкива можно отделить от неподвижной половины. Перед снятием цепи отметьте переднюю сторону для повторной сборки и не располагайте ее так, чтобы незакрепленные штифты могли выпасть.
    Инструменты, необходимые для разборки вариаторов:
    1. Сверлильный станок (если возможно)
    2. Ацетиленовая горелка
    3. Пробойник/долото/тупой пробойник (наконечник диаметром 0,300 дюйма)
    4. Сверла 3/16 и 5/16 дюймов
    5. Дерево 2 дюйма x 4 дюйма длиной 6 дюймов (отступ на поверхности в центре)
    6. Резьбовой стержень 1/2 дюйма длиной 8 дюймов, три гайки
    7. Две втулки с наружным диаметром 21/4 дюйма. шайбы, одна с наружным диаметром 1/4 дюйма. шайба
    8. Привод втулки #64 (наружный диаметр 1,750 дюйма)
    9. Гаечный ключ на 46 мм (или 113/16 подойдет)
    10. Съемник шестерни
    Приводной вариатор

    удаленный. Он напрессован на вал и может быть удален либо с помощью молотка и зубила, ударяя по закругленной кромке под углом, либо путем нагревания центральной области пожарным ключом (факелом). Как только отверстие фиксатора расслабится от тепла, пружины Belleville должны вытолкнуть его обратно.

    Фиксатор толстый и может выдержать удары или жару. Только не переусердствуйте. На внутренней поверхности фиксатора скользит малое уплотнение. Обратите внимание на положение двух пружин Belleville.

    Затем постучите по опоре малого уплотнения и снимите половину заднего шкива ( Рисунок 3 ). Снимите уплотнения.

    Конструкция уплотнения CFT30 также уникальна тем, что внешнее уплотнение представляет собой U-образный (чашеобразный) графитовый тефлоновый материал, а внутреннее уплотнение представляет собой уплотнительное кольцо. Его компрессия аналогична конструкции 4T60-E Vespel/с четырьмя кольцами ( Рисунок 4 ).

    Ведомый вариатор

    Для разборки ведомого вариатора требуется немного больше усилий. Используйте съемник, чтобы снять выходную шестерню. Затем с помощью молотка и долота выбейте втулку внутреннего уплотнения аналогично процедуре с фиксатором вариатора, за исключением того, что втулка ведомого уплотнения тоньше. Держитесь подальше от поверхности уплотнения, держась близко к закругленному краю втулки.

    После снятия втулки гайка вала находится рядом ( Рисунок 5 ). Зажмите зубчатый конец вариатора в тисках и ключом на 46 мм (113/16 дюймов) снимите гайку. Для снятия гайки также может потребоваться несколько ударов долотом из-за высокого крутящего момента.

    Сняв гайку, постучите зубчатым концом вариатора о деревянный брусок на полу, и скользящая половина шкива должна отсоединиться.

    Корпус уплотнительного кольца прижимается к шкиву в 12 местах, которые необходимо высверлить. Прежде чем высверливать метки, вставьте 8-дюймовый резьбовой стержень вместе с поводком № 64 и шайбами ​​через шкив, чтобы удержать пружину и обеспечить средство для разъединения узла ( Рисунок 6 ).

    После того, как резьбовой стержень установлен, отцентрируйте каждую из 12 меток и поместите сборку на сверлильный станок, если таковой имеется, для высверливания. Установите 2×4 с вогнутой областью под ступицей шкива, чтобы поддерживать уровень шкива ( Рисунок 7 ). Сначала просверлите каждую отметку дыроколом сверлом 3/16 дюйма.

    Примечание : корпус мягкий, но шкив твердый как гвоздь. Он не может быть поврежден сверлом, но может потребоваться его заточка после сверления нескольких отверстий.

    Затем просверлите отверстия сверлом 5/16 дюйма. После сверления отверстий немного подточите кончик сверла, чтобы режущая кромка чем-то напоминала концевую фрезу.
    Затем просверлите отверстия, чтобы удалить радиус отверстия. После того, как отверстия просверлены, поместите край шкива на блоки в прессе и, используя резьбовой стержень и отвертку № 64, выдавите ступицу и втулку из шкива. (Даже с просверленными отверстиями может потребоваться использование пресса.) Оставьте достаточный зазор на верхней гайке, чтобы ступица могла отделиться от шкива. Наконец, отвинтите гайки, чтобы ослабить пружину, похожую на пружину повышающей передачи A500 ( 9). 0156 Рисунок 8 ).

    Очистите и удалите заусенцы со всех компонентов и, при необходимости, отполируйте поверхность цепи половинок шкива. Замените или повторно используйте уплотнения (при необходимости). Примечание : На вторичном рынке разрабатываются более качественные и удобные уплотнения. До тех пор используйте дизайн OE.

    Повторная сборка

    Приводной вариатор

    Очистив и осмотрев компоненты и установив уплотнения, соберите приводной вариатор. Убедитесь, что пружины Belleville обращены в правильном направлении. Оставьте фиксатор незакрепленным, чтобы можно было легко переустановить цепь. Как только цепь и ведомый шкив будут на месте, поместите втулку между фиксатором и контргайкой. Затяните гайку, чтобы вернуть фиксатор на место.

    Приводной вариатор

    Подготовив все компоненты и установив уплотнения, отметьте каждое из 12 отверстий в шкиве для справки, чтобы после установки втулки вы знали, где ее нужно обжать.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
