Стартер автомобильный — схема, устройство, назначение и принцип работы.
Стартер обеспечивает вращение коленчатого вала с частотой необходимой для пуска двигателя. Пусковая частота вращения коленчатого вала бензиновых двигателей составляет 40…50 мин-1.
Стартер автомобиля представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.
В стальном корпусе 11 стартера (схема 1) закреплены четыре полюса 12 с обмотками возбуждения, три из которых соединены с обмоткой якоря 13 последовательно и одна параллельно.
Схема 1 – Устройство автомобильного стартера
1 – шестерня; 2 – муфта; 3 – рычаг; 4, 9 – крышки; 5 – реле; 6 – коллектор; 7 – щетки; 8 – втулка; 10 – болт; 11 – корпус; 12 – полюс; 13 – якорь; 14 – кольцо; 15, 16 – обоймы; 17 – плунжер; 18 – ролик
Вал якоря стартера вращается в двух втулках 8 из спеченных материалов, пропитанных маслом.
На передней крышке 4 закреплено тяговое реле 5, связанное через пластмассовый рычаг 3 и кольцо 14 с приводом стартера. Реле обеспечивает ввод шестерни в зацепление с венцом маховика и подключение электрической цепи обмоток стартера к аккумуляторной батарее при пуске двигателя.
На задней крышке 9 установлены щеткодержатели с четырьмя медно-графитовыми щетками 7. Щетки прижимаются пружинами к торцовому коллектору 6 якоря. Торцовый коллектор выполнен в виде пластмассового диска, в котором залиты медные контактные пластины. Такой коллектор уменьшает длину стартера, снижает его массу и способствует более стабильной и длительной работе щеточных контактов.
Муфта свободного хода 2 состоит из наружной 16 и внутренней 15 обойм. Внутренняя обойма объединена с шестерней привода стартера. Наружная обойма объединена со ступицей, которая через спиральные шлицы соединена с валом якоря. Спиральные шлицы обеспечивают поворот муфты при ее перемещении вдоль вала, что облегчает ввод в зацепление зубьев шестерни 1 стартера и венца маховика.
В наружной обойме имеются три паза переменной ширины, в которых размещены ролики 18 и поджимные плунжеры 17 с пружинами. Ролики постоянно отжимаются в суженную часть вырезов, заклинивая наружную и внутреннюю обойм. При пуске двигателя заклинивание обойм усиливается, а после пуска обоймы расклиниваются, так как ролики, преодолевая сопротивление пружин поджимных плунжеров, выкатываются в расширенную часть пазов наружной обоймы муфты.
Стартер установлен с левой стороны двигателя и крепится тремя шпильками с гайками к картеру сцепления через фланец передней крышки 4.

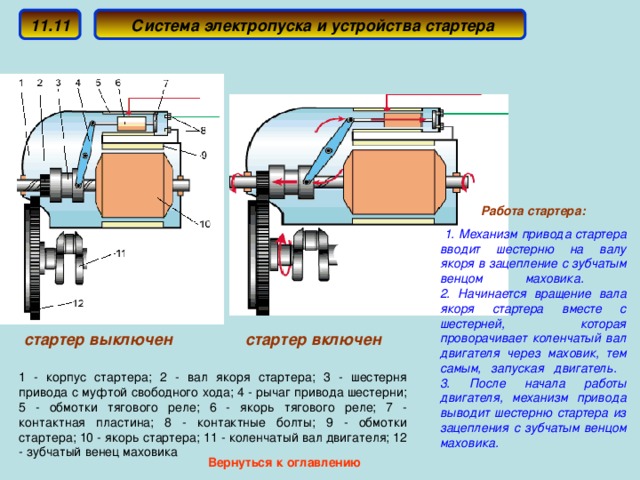

Видео ниже показывает принцип работы стартера:
Устройство стартера — PiterStart
Как уже говорилось, стартер — это технически сложное устройство. Но это только технически. На самом же деле устройство стартера довольно простое, и именно поэтому он считается достаточно надежным агрегатом автомобиля. Для начала давайте разберемся, зачем же вообще он нужен?
Если не вдаваться в подробности и различные технические определения, то он нужен исключительно для того, чтобы Ваша машина завелась. Вы, наверное, не раз замечали, что машина иногда заводится по-разному: бывает схватывает сразу, бывает прокручивает, а бывает и вовсе не заводится. Справедливости ради следует оговориться, что не всегда дело только в нем, но зачастую виноват именно он.
Существует 4 типа стартеров: обычный, редукционный, планетарный и планетарный с сегментной обмоткой.
А. Обычный В. Редукционный С. Планетарный
D. C планетарным редуктором и сегментной обмоткой. 1. Шестерня коленчатого вала 2. Якорь 3. Промежуточная шестерня 4. Планетарная передача 5. Постоянный магнит
Мы выявили назначение стартера, а теперь давайте разберемся как же он все-таки устроен, из чего он состоит. Для чего нам это нужно, спросите Вы. Это нужно для того, чтобы когда Вы приедете на ремонт, Вас не начали «разводить». Если Вы поедете на ремонт стартера к нам, можете смело пропускать состав агрегата и сразу приезжать к нам на бесплатную диагностику.
Итак, в стартер входят: бендикс, шестерня, стопорное кольце, втулки, маска, пружина, вилки, сердечник втягивающего реле, само втягивающее реле, контактные болты, жгут, щетки, собственно щеточный узел, коллектор, ротор, статор и редуктор.
Не стоит пугаться, все не так сложно. Немного упростим информацию с рисунка.
Бендикс (он же обгонная муфта).
Он отвечает за прокручивание маховика и является чуть-ли не самой главной деталью агрегата. Основной задачей является защита стартера в момент его сцепки с двигателем машины и дальнейшей его работы от губительного воздействия последнего. Если машина не заводится с первого оборота, то мы обычно крутим ключем пока не заведется, тем самым создавая огромную нагрузку на агрегат. Без обгонной муфты мы бы после пары таких «прокрутов» постоянно ездили бы в сервис на эвакуаторе (ну или на буксире). Также не стоит забывать, что рабочий диапазон стартера всего 50-100 оборотов в минуту, а у двигателя автомобиля такой диапазон в разы выше, и если бы не бендикс, агрегат попросту бы сгорал через несколько минут работы двигателя.
Втягивающее реле. Оно отвечает за включение и выключение стартера. Когда мы садимся за руль и поворачиваем ключ в замке зажигания для заводки автомобиля, на катушку втягивающего реле подается ток и в его обмотке создается магнитное поле. Магнитное поле втягивает сердечник вовнутрь, который в свою очередь выталкивает бендикс в маховик, после чего и заводится двигатель.
Как только двигатель запущен, бендикс втягивается обратно. Если бы этого не происходило, Вы бы еще чаще приезжали к нам на сервис.
Щетки. Они отвечают за подачу тока на якорь и находятся, как это было бы ни странно, в щеточном узле. При больших нагрузках на стартер имеют свойство изнашиваться. Также, как и у любого другого компонента, у них есть определенный ресурс.
Основные части стартера мы рассмотрели, на других заострять внимание не будем, не хотим делать из статьи пособие «собери сам», да и Вы, наверное, уже устали все это читать.
Спасибо Вам за внимание.
Приезжайте к нам, мы будем Вам рады.
Искренне Ваша, команда мастеров Piter-Start.
Помните, что исправный стартер – залог безотказности Вашего автомобиля в любых погодных условиях.
