Характеристики ТТ-4. Обзор трелевочного трактора, скиддера ТТ-4

Источник фото: drom.ruФото ТТ-4

Технические характеристики

При разработке рассматриваемой модели за основу был взят трактор ТДТ-75. Благодаря ряду доработок, техника стала более производительной. Помимо лесозаготовительных работ, ТТ-4 использовался для лесохозяйственных задач, а также в качестве дорожно-строительной техники (после установки соответствующего оборудования).

В состав заднего моста (он являлся ведущим) входила коническая центральная передача, планетарный механизм поворота (тип — сдвоенный 1-ступенчатый) и сухие ленточные тормоза. Были предусмотрены гидроусилители (они были включены в приводы управления тормозами солнечных шестерен). В качестве конечных передач использовался 1-ступенчатый редуктор.

Остов трактора имел рамную конструкцию. Подвеска являлась балансирной полужесткой (всего было предусмотрено четыре каретки, по две на каждый борт). Гусеницы изготавливались литыми мелкозвенчатыми с плавающими пальцами. В конструкции рамы трактора было предусмотрено защитное днище.

Удельное давление на грунт

0,45 кгс/см2

Вместимость топливного бака

135 л

Тяговое усилие лебедки

9,7 кН (117,7 кгс)

Двигатель ТТ-4

Двигатель, как и кабина, был расположен в передней части корпуса, в то время как трансмиссия и погрузочное устройство находились сзади. В качестве силового агрегата была выбрана модель А-01МЛ, способная вырабатывать мощность до 80,9 кВт. Запуск выполнятся при помощи пускового двигателя с электростартером.

Источник фото: techstory.ruФото ТТ-4

Карданная передача, через которую мощность передавалась от двигателя к силовому блоку, состояла из двух валов: первый (малый вал) имел упругие шарниры на резиновых втулках, второй (большой) — крестовины на игольчатых подшипниках. КПП являлась механической ступенчатой, в ее конструкции присутствовали скользящие зубчатые колеса. Было возможно дистанционное управление.

Сцепление: управление муфтой (тип — сухая постоянно замкнутая) являлось ножным. Присутствовал гидроусилитель.

Номинальная мощность двигателя

80,9 кВт

Частота вращения коленчатого вала

1 600 об/мин

Удельный расход топлива при номинальной эксплуатационной мощности

250 г/кВт*ч

Количество передач вперед/назад

8/4

Габариты, масса ТТ-4

Масса конструктивная

12 800 кг

Габаритная длина

6 000 мм

Габаритная ширина

2 500 мм

Габаритная высота

2 750 мм

Дорожный просвет (агротехнический)

490 мм

Колея

2 000 мм

Ширина гусениц

500 мм

Кабина оператора, управление

Трелевочный трактор ТТ-4 комплектовался двухместной кабиной цельнометаллической конструкции. Для комфорта оператора в зимнее время был предусмотрен отопитель, а также такие полезные опции, как устройство против обледенения ветрового стекла и стеклоочиститель. Сиденье, расположенное слева от двигателя, являлось регулируемым по высоте, присутствовал гидравлический амортизатор. Среди прочих устройств отметим наличие противосолнечного козырька и бачка для воды.

Для привода лебедки использовалась механическая ступенчатая раздаточная коробка. Для облегчения управления лебедкой под нагрузкой в тормозной барабан раздаточной коробки была встроена обгонная муфта. Тип лебедки — двухскоростная.

Источник фото: AllSpecTech.comМасса ТТ-4 составляет 12,8 тонн

В комплект рабочего оборудования (располагалось сзади) также входили погрузочный щит (сварной конструкции с деревянной прослойкой) и погрузочное устройство с гидравлическим приводом. Подъем и опускание щита, максимально допустимая нагрузка на который составляла 6 тонн, выполнялись из кабины трактора при помощи гидравлики.

Кроме этого, был возможен монтаж заднего зависимого ВОМ и дополнительных гидронасосов, которые использовались для привода агрегатируемого оборудования.

Техническое обслуживание

Конструкция ТТ-4 во многом была унифицирована с трактором Т-4А (модель для сельского хозяйства). Благодаря этому при ремонте названных машин можно было использовать одинаковые узлы и агрегаты.

Модификации

Была разработана модификация, получившая название ТТ-4М. Особенностью данного трактора являлась кабина трапециевидной формы, которая была смещена влево относительно корпуса. Двигатель в свою очередь размещался справа от кабины.

Аналоги

Среди сходных по своим возможностям моделей можно назвать:

Видео

Видео — с канала «Андрей Ляшевич»

технические характеристики, модификации, фото и видео

Трактор трелевочного типа модели ТТ-4 относится к советским гусеничным машинам четвертого тягового класса. Созданный для лесозаготовок, он оснащен крепкими гусеницами, чокерным оборудованием и защищенной снизу рамой.

Трелевочный трактор ТТ-4

Модель ТТ-4 родом с Алтая – серийно она стала выпускаться в 1969 году Алтайским тракторным заводом. За основу был взят трактор ТДТ-75, самый массовый в тот период. Для повышения производительности конструкторы дополнили устройство новыми элементами, в частности, поставили более мощный мотор. Данный агрегат и его модификации выпускались более 40 лет – до 2010 года, когда завод прекратил своё существование.

Рамная конструкция этого трактора имеет одну особенность: закрытое днище. Это позволяет оградить механизмы от случайных поломок. В условиях леса, где встречаются бугры и коряги, это оказалось весьма полезным. Еще одним отличием является размещение дизельного мотора и муфты сцепления внутри кабины. Мотор закрыт капотом, боковые части которого легко снимаются.

Назначение

Трелевочник ТТ-4 и его модификации используются для перемещения на склады среднего и крупного леса, а также для его погрузки на лесовозы и специальные платформы. Кроме того, к нему можно прицеплять различные лесохозяйственные машины. Благодаря неприхотливости и способности работать в любых, даже наиболее суровых, условиях климата трактор оказывается просто незаменимым в северных районах.

Модификация ТТ4М-01, выпускающаяся без оснащения рабочим оборудованием, являла собой шасси, на котором собирались различные виды спецтехники. К примеру, сучкорезные и бурильно-крановые машины, лесохозяйственные, передвижные сварочные, валочные и многие другие агрегаты.

Преимущества и недостатки

Плюсы трелевочного трактора ТТ-4:

  • Широкие гусеницы позволяют двигаться без проблем как по неровной лесной дороге, так и по болотистой местности.
  • Дизельный мотор имеет достаточно умеренный аппетит, что способствует экономии.
  • Машина универсальна – на ее базе могут собираться всевозможные специальные устройства.
  • Большой дорожный просвет повышает проходимость – мелкие неровности и препятствия остаются незамеченными.
  • Увеличенная сила тяги, высокая надежность и защита внизу рамы.

Минусы:

  • Мотор, установленный внутри кабины, не добавляет комфорта.
  • Достаточно большой вес и габариты (по сравнению, например, с моделью ТДТ-55) снижают маневренность агрегата. В лесных условиях это минус.
  • Как и у всех гусеничных моделей, скорость передвижения не очень высока. Компенсацией этого недостатка служит малое давление на почву.

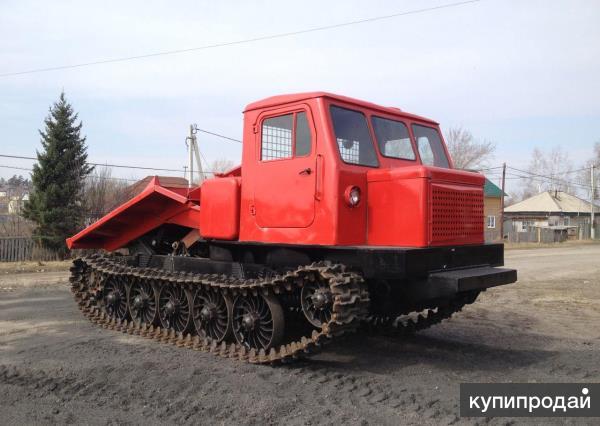

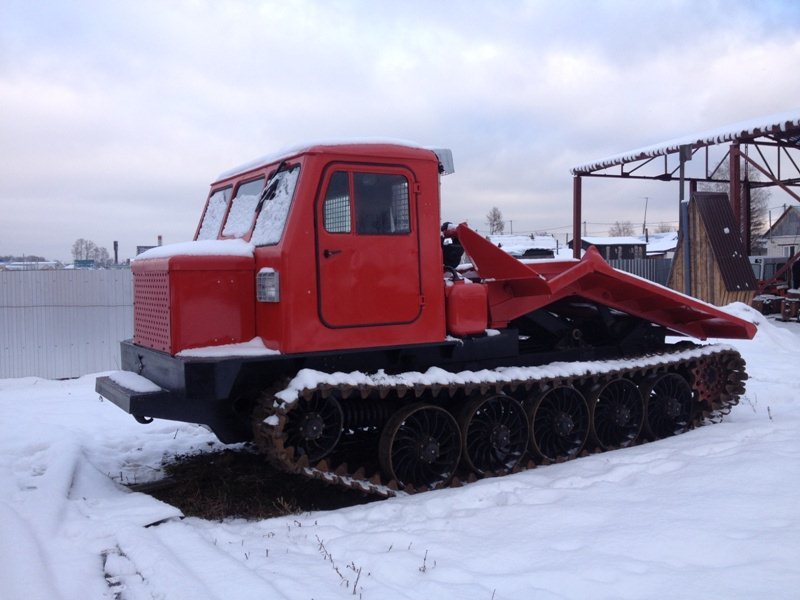

Фото трелевочного трактора ТТ-4

Устройство

Двигатель

Мотор на трелевочнике стоит дизельный, четырехтактного типа, с шестью цилиндрами, размещенными вертикально в один ряд. Охлаждение происходит с помощью жидкости. Топливо впрыскивается прямым способом, а смазка вносится дважды: под давлением и путем разбрызгивания. Пусковой мотор оснащен электростартером. Для зимних условий применяется подогреватель. Для отработанного воздуха используется двойная система очистки, а для горючего — тройная.

Рама

Это конструкция сварного типа, состоящая из скрепленных трубами лонжеронов, на которых крепятся бамперы с крыльями. Также в состав рамы входят угольники с лобовым листом и створки днища. Эти створки под мотором имеют шарнирное крепление. Чтобы их закрыть, нужно закрутить болты, притянув тем самым днище к основанию рамы.

Трансмиссия

Сухое сцепление, у муфты которого имеется два диска, всё время замкнуто. Муфта сцепления управляется педалью с гидравлическим усилением. Четыре ступени механической коробки передач шестеренчатого типа обеспечивают вперед восемь скоростей, а в обратную сторону – четыре. Главная передача основана на двух конических шестеренках с зубьями спирального типа.

Механизм для поворота планетарный, тормоза – сухие ленточные. Стояночный механический тормоз включается педалью, а тормоза планетарной системы – двумя рычагами, в приводах которых имеются гидравлические усилители.

Ходовая часть

Используется балансирно-рычажная подвеска полужесткого типа. У нее имеется четыре каретки (две задние и две подрессоренные передние). С каждой стороны стоит по пять литых катков однорядного типа. Два катка относятся к передней каретке, три – к задней. Механизм натяжения гусениц кривошипно-винтовой, оснащенный амортизатором с пружинами.

Рабочее оборудование

В задней части рамы на лонжеронах находятся платформа для погрузки, работающая от гидропривода, а также лебедка, состоящая из редуктора и барабана, на который наматывается трос. На редукторе крепится механическая раздаточная коробка с двумя скоростями и реверсом. Тормоз с муфтой обгонного типа позволяет замедлить движение лебедочного барабана.

Схема лебедки трактора ТТ-4

Сварной щит для погрузки имеет деревянную прослойку между листами из стали. Впереди стоят резиновые буфера, а направляющий механизм движется на подшипниках. Гидроприводом щит сбрасывается с рамы, а также удерживается в этом состоянии, пока на него укладывают стволы. Еще приводом опускают нагруженный щит обратно на раму и поднимают пустой щит для транспортировки.

Кабина

Кабина имеет два места, которые находятся по левую руку от двигателя. Водительское сиденье регулируется с помощью гидроамортизатора. На передней стенке находится приборный щиток, а рядом — устройство для открывания радиаторных шторок. На задней стенке находится рычаг управления лебедкой.

В кабине есть обогреватель переднего стекла, стеклоочиститель, а также вентилятор, аптечка, термос для воды и козырек от солнца. Стекла можно опускать и поднимать с помощью специальных подъемников.

Технические характеристики

Технические характеристики трелевочного трактора ТТ-4:

Характеристики Показатели
Ед. измерения
Тип мотора А-01 МЛ
Мощность мотора 81 кВт
Скорость движения (максимум) 20 км/ч
Давление на грунт (удельное) 44,13 кПа
Частота вращения 1600 об/мин
Число цилиндров мотора 6 шт.
Ход поршня 14 см
Диаметр одного цилиндра 13 см
Расход горючего (удельный) 250 г/кВт*ч
Объем бака для горючего 135 л
Размер колеи 2 м
База 2,72 м
Ширина гусеницы 0,5 м
Число опорных катков с одной стороны 5 шт.
Число гусеничных звеньев 69 шт.
Шаг одного звена 15 см
Просвет 0,5 м
Вес (сухой) 12,8 т
Вес (с полной заправкой) 13,1 т
Ширина 2,5 м
Высота по кабине 2,75 м
Длина 6 м
Тип лебедки однобарабанная, с реверсом и двумя скоростями
Диаметр лебедочного барабана 0,29 м
Длина троса 50 м
Максимально допустимые:
— тяговое усилие лебедки на первой передаче 117,7 кН
— тяговое усилие лебедки на второй передаче 88,2 кН
Нагрузка на погрузочный щит 6 т
Рейсовая нагрузка комлями на щит 14 м3
Рейсовая нагрузка вершинами на щит 18 м3

На видео трелевочный трактор ТТ-4 в работе:

Модификации

ТТ-4М

Особенность этой вариации — смещение влево кабины, которая стала одноместной, более удобной и приобрела форму трапеции. Справа от нее разместили мощный (и вместе с тем экономный) дизель А-01МРСИ. Уменьшилось давление на грунт. Далее – таблица параметров, которые отличаются от базовых.

Технические характеристики трактора ТТ-4М:

Характеристики Показатели Ед. измерения
Тип мотора А-01 МРСИ
Мощность мотора 95,5 кВт
Давление на грунт (удельное) 38 кПа
Расход горючего (удельный) 227 г/кВт*ч
Размер колеи 2 м
База 2,88 м
Просвет 0,537 м
Вес 9эксплуатационный) 14,4 т
Грузоподъемность (максимум) 68,7 кН
Ширина 2,7 м
Высота по кабине 2,957 м
Длина 6,07 м

Видео обзор трелевочного трактора ТТ-4М:

ТТ-4М-01

Как уже упоминалось, у этой модификации отсутствует дополнительное рабочее оборудование (лебедка с барабаном и платформа). Машина служит в качестве шасси. Практически все параметры у нее аналогичны ТТ-М.

Отличаются только несколько значений:

Характеристики Показатели
Ед. измерения
Давление на грунт (удельное) 33 кПа
Вес (эксплуатационный) 12,6 т
Грузоподъемность (максимум) 113,5 кН
Длина 5,927 м
Фото трактора ТТ-4М-01

ТТ-4М-04

Еще один вариант модели ТТ-4М. На сей раз к нему добавили толкатель, управляемый гидравлическим приводом. С помощью данного приспособления значительно легче стало окучивать готовые пачки, выравнивать комли, готовить площадки для погрузки и расчищать волоки.

Технические характеристики:

Характеристики Показатели Ед. измерения
Удельное давление на грунт (отвал поднят) 39 кПа
Вес толкателя (с гидравлическим приводом) 0,6 т
Вес трактора (с оборудованием) 14,945 т
Грузоподъемность (максимум) 113,5 кН
Длина трактора (транспортная) 7,03 м
Ширина толкателя 2,65 м
Высота толкателя 0,9 м

ТТ-4М-06

Особенность данного агрегата – наличие гидронавески. Кроме трелевочных работ, он может в тандеме с навесными и полунавесными орудиями использоваться в сельском хозяйстве. Удельное давление на почву здесь 37 кПа.

ТТ-4М-07

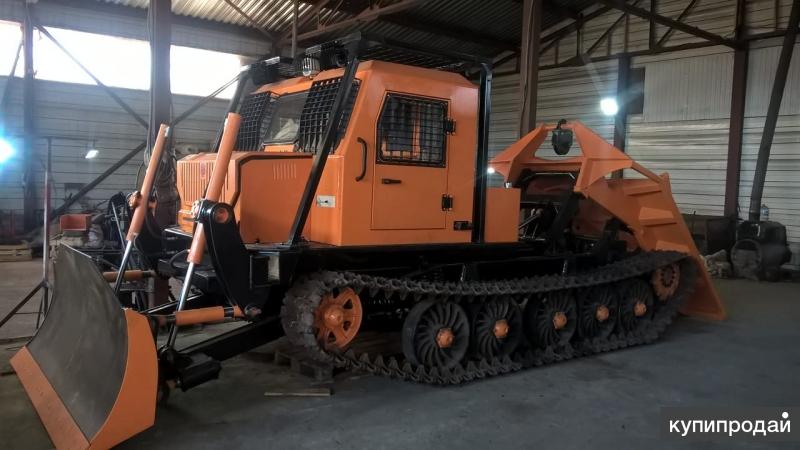

Эта модификация оснащена бульдозерным отвалом, что позволяет агрегату, кроме перевозки деревьев, расчищать площадки, подъездные пути и дороги, а также обустраивать места стоянок.

Параметры:

Характеристики Показатели Ед. измерения
Удельное давление на грунт (отвал поднят) 41 кПа
Усилие горизонтальное на кромке ножа (максимум) 116,1 кПа
Усилие вертикальное на кромке ножа от 82,8 до 92,1 кПа
Вес трактора (с оборудованием) 15,711 т
Длина трактора (транспортная) 7,04 м
Ширина отвала 2,86 м
высота отвала 0,9 м

ТТ-4М-15, ТТ-4М-16 и ТТ-4М-17

Первый трактор получил корчевательно-собирательное приспособление. Он дополнительно может корчевать пни с кустарником, а также сгребать их в кучи. Модель ТТ-4М-16 оснащена рыхлителем, выручающим, когда надо разбить слежавшийся или мерзлый грунт.

Вариация ТТ-4М-17 отличается наличием клино-корчевательного оборудования, которое применимо для уборки мусора и завалов, а также создания дорог в глубоком снегу.

ТТ-4: технические характеристики

История производства тракторов ТТ-4 неотъемлемо связана с заводом, производившим трактор этого типа с 1969 года по 2010 год. Он предназначен для выполнения лесозаготовительных работ в местах с ограниченной проходимостью, способен выполнять сбор и транспортировку поваленного леса. Но это далеко не все, чем знаменит этот агрегат. Что представляет собой трелевочный трактор ТТ-4 читайте в материалах этой статьи.



История создания трактора

ТТ-4 трелевочный трактор четвертого тягового класса. При оснащении дополнительным навесным оборудованием (плуг распашной, щиток бульдозерный) может производить распашку очищенных от леса участков земли, так и первичную планировку местности под строительные или дорожные работы.

ТТ-4 был спроектирован таким образом, чтобы при незначительной доработке и модификации навесным оборудованием, он мог выполнять в тяжелых условиях бурение, прокладку трубопровода, установку электрических и коммуникационных столбов с одновременной протяжкой кабелей. Оснащенный подъемником, может использоваться для устранения различный коммуникационных аварий в труднодоступных местах, на мерзлых грунтах.

История алтайского тракторного завода началась в ноябре 1941 года. В самые сложные для страны времена АТЗ выпускал технику для обеспечения нужд фронта и тыла. Эпоха революционных конструкторских решений для завода началась с производства в 1944 году дизельного гусеничного трактора ДТ-54.

Впоследствии в 1956 году была поставлена задача изготовить трелевочный трактор для заготовительных целей и через год мир увидел ТДТ-60, отмеченный на международной выставке в Брюсселе Премией Грандпри. До начала шестидесятых на базе данной модели был выпущен еще один трелевочный трактор ТДТ-75 и машина высокой проходимости ТСТ-80, когда в мае 1960 года была поставлена задача с целью повышения производительности изготовить трактор нового типа по классу 4. Немногим позднее был разработан трактор общего назначения Т-4, в последствие и ставший базой для ТТ-4.

Технические характеристики

Трактор нового типа, серийное производство которого было запущено в 1969 году, обладал производительностью на четверть большей, чем его предшественник ТДТ-75. Всего немногим более чем за 6 лет был получен 13 тонный агрегат с мощностью двигателя в 81 л.с. (110кВт) соответствовавший 4 классу тяги.

Основные габариты аппарата:

  • ширина 2500мм
  • высота 2750мм
  • длина 6000мм
  • клиренс 490мм
  • колея 2000мм
  • ширина траков 500мм

При немалом весе агрегата удалось достичь расхода топлива в 250 г\кВт ч, и удельного давления на почву в 0,45кгс\см2, последнее обуславливает повышенную проходимость в условиях бездорожья и различных погодных условиях. В комплексе с усиленной рамой, представляющей из себя сварную конструкцию, остовом которой выступают лонжероны соединенные трубами, угольниками, лобовым листом и листами днища.

Аппарат эффективен для выполнения работ в сложных условиях проходимости, без ущерба для двигателя и трансмиссии. Во многом последняя обусловлена востребованностью данных агрегатов и в наше время. ТТ-4 оснащен двухместной рабочей кабиной.

Двигатель

ТТ-4 оснащен основным дизельным двигателем (А-01МЛ) мощностью 110 кВт способен развивать предельную скорость движения в 20 км\час. В процессе работы крутящий момент передаваемый двигателем в трансмиссию составляет порядка 1600 об\мин. Двигатель оснащен 6 цилиндрами, размещенными в ряд.



Для запуска дизеля применяется пусковой двигатель (ПД-10У) мощностью 10 л.с., выполненного по двухтактной, карбюраторной схеме. Содержит один цилиндр. Работает на смеси бензина не хуже А-66 и масла моторного для основного двигателя. Пуск осуществляется электростартером.



Трансмиссия

Трансмиссия в данной модели представлена:

  • муфтой сцепления, установленной на двигателе
  • карданной передачей, состоящей из двух валов
  • коробкой перемены передач с реверс редуктором
  • задним мостом
  • конечными передачами

Привод трелевочной лебедки осуществляется от раздаточной коробки, установленной между карданными валами. Так же на заднем мосту устанавливают вал отбора мощности, с приводом от промежуточного вала реверс редуктора.

Муфта сцепления

Муфта смонтирована на маховике двигателя, закрыта крышкой. Представляет собой два замкнутых сухих фрикционных диска. Ведущая часть муфты — маховик двигателя. Ведомая часть — диски с фрикционными накладками. Крутящий момент возникает вследствие сил трения, возникающих на поверхности дисков, под воздействием пружин, плотно их сжимающих.

Карданная передача

Карданная передача представлена двумя валами:

  • малый вал — оснащен упругими шарнирами, соединяет муфту сцепления с двигателем и раздаточной коробкой. Оснащен тормозком, защищающим трансмиссию то ударного переключения передач, тем самым увеличивает ресурс агрегата. Смысл его таков, что при разъединении муфты сцепления, тормозок останавливает вращения валов раздаточной коробки и коробки передач.
  • большой карданный вал конструктивно не отличается от автомобильного, оснащен жесткими шарнирами, соединяет между собой коробку передач и раздаточную коробку.

Коробка передач

Механическая коробка с реверс-редуктором. Позволяет дистанционно управлять передачами (восемь передач прямого и четыре обратного хода). Шестерни реверс-редуктора цилиндрические прямозубые. Реверс-редуктор отвечает за повышенную, пониженную и обратную передачи. Сама же коробка передач — четырех скоростная, то есть переключение ведется в трех режимах реверс-редуктора. Оператор переключает отдельно реверс редуктор и набор скоростей коробки, для этого в кабине расположена колонка управления.

Для предотвращения запуска двигателя со включенной передачей предусмотрена блокировка. Смонтирована она в колонке управления. Выполнена таким образом что при включенной скорости, ток с магнето стекает на землю, предотвращая запуск пускового двигателя. На нейтральной скорости цепь разомкнута и позволяет запустить двигатель. В связи с чем стоит внимательно относиться к данной конструкции.

Задний мост

Задний мост состоит из:

  • конической главной передачи
  • сдвоенного одноступенчатого механизма поворота
  • двух тормозов планетарного механизма
  • двух тормозов остановочных ведущих шестерен конечных передач

Коробка заднего моста состоит из трех отсеков. В центральном отсеке располагаются:

  • редуктор вала отбора мощности
  • планетарный механизм поворота
  • конечная передача

В боковых тормозных отсеках располагают тормоза и механизмы управления. Трактор оснащен сухими ленточными остановочными тормозами плавающего типа. Всего их применено по два на борт. Их основная задача — тормозить водила. Средние же тормоза предназначены для торможения солнечных шестерен планетарного механизма. Комбинацией применения тормозов осуществляется поворот машины в процессе работы.

Конечные передачи

Конечными передачами называют одноступенчатый редуктор с цилиндрическими шестернями. Предназначен для передачи от водил планетарной системы вращающего момента, через пару шестерен на ведущее колесо.

Ходовая система

В ходовую систему входит гусеничный движитель, рычажно-балансирные каретки (две передние и две задние) и две рессоры. Высокая приспособляемость к неровности пути достигается за счет балансирно-рычажного механизма, оно допускает независимое качение катков.

Гусеницы

Непосредственно контактирующей с неровной поверхностью дорог частью ходовой системы являются — гусеницы. Для данного трактора применяются гусеницы собранные из 69 цельнолитых звеньев.

Каретка подвеса

Механизм состоит из пары кареток на сторону. Передняя каретка больше по размеру, состоят из двух катков закрепленных на балансире и переднего рычага. Задняя каретка представляет собой конструкцию из трех катков, заднего рычага и балансира.

Рессоры

Рессоры устанавливаются над передними каретками.

Рабочее оборудование

В стандартной комплектации ТТ-4 рабочим оборудованием считается лебедка, раздаточная коробка и устройство для погрузки.

Раздаточная коробка

Сложное механическое, реверсивное устройство позволяющее передавать в двух диапазонах значительные усилия на лебедку. Первая передача позволяет лебедке работать с тросом толщиной 25мм и совокупном усилии до 12000кгс. На второй передаче лебедка способна работать с тросом диаметром 22мм и усилии 9000кгс.

Лебедка

Лебедка оснащена механизмом включения. Состоит из двухступенчатого редуктора и барабана для намотки троса.

Погрузочное устройство

Одним из основных рабочих механизмов машины считается погрузочных механизм. Состоит из погрузочного щита, собранного из силового сварного металлического каркаса. С обратной стороны щит оснащен резиновыми буферами, препятствующими деформации конструкции и корпуса трактора. Для работы погрузочного устройства используется гидропривод.

Модификации

Наличие в конструкции аппарата раздаточной коробки, гидропривода погрузочного устройства и возможности установки зависимого вала отбора мощности позволило на базе ТТ-4 выпустить ряд модификация:

Это не самый полный список возможных модификаций.

Опыт эксплуатации

В УДК 634.377.44 Техническое описание и инструкцию по эксплуатации трелевочного трактора ТТ-4 составили ведущие конструкторы Алтайского тракторного завода. В нем приведены подробные описания основных и вспомогательных узлов ТТ-4 с методами ремонтов и профилактических, эксплуатационных работ.

Стоит лишь отметить необходимость замены трансмиссионного и моторного масел, осмотр высоко нагруженных частей трактора, таких как погрузочное устройство, лебедка (осмотр тросов и катушки). Осмотр корпусных частей (днище, лобовую плиту, запрессованные в раму втулки осей кареток подвески и кривошипов направляющих колес) с целью предотвращения разрушения и попадания грязи в трансмиссию, поворотную и тормозную системы.

В случае нештатного завершения работ, необходимо тщательно осмотреть агрегат с целью предотвращения рецидивов.

Заключение

ТТ-4 неотъемлемо связан с регионом, в котором он производился и временным промежутком активного капитального народного строительства, электрификации, газификации, мелиорации. На базе данного агрегата произведены различные по назначению машины, но неотъемлемой их чертой является неприхотливости к расходным материалам, но требовательность в систематическом обслуживании. Данные агрегаты отлично себя показали при работе на мерзлых грунтах, работам по бездорожью.

В различных интернет каталогах можно найти ТТ-4 после капитального ремонта с различным навесным оборудованием, что говорит о большом запасе как физическом, так и конструкторском в плане модификации и модернизации, ремонта.

Обзор гусеничного трелевочного трактора ТТ 4

Огромный трактор ТТ 4 с гусеничными колесами и специальной трелевочной системой выполняет свое основное назначение: транспортировка поваленного леса (деревьев, хлыстов). По тяговым характеристикам трактор относится к 4 классу, популярно его использование при погрузочно-разгрузочных работах с древесиной, ;ее перевозка, работа с различными прицепными лесозаготовками, дорожно-строительными машинами. Деревья, которые могут транспортироваться трактором, имеют средний размер, высота их штабеля не должна превышать 1 метра.


Гусеничный трактор ТТ 4 выпускается на тракторном заводе на Алтае с 1969 года. Модернизировался трактор на основе модели ТДТ-75, по сравнению с которой имеет ряд более практичных узлов, благодаря которым его производительность возросла в разы.



Устройство трелевочного трактора



Рассматриваемая нами модель трелевочного трактора ТТ 4 имеет двухместную кабину, сидение в которой располагается с левой стороны от двигателя. Дизельный движок транспортного средства размещен в кабине, поэтому ее расположение называется передней. Все рабочее оснащение трактора ТТ 4 размещено в задней части транспортного средства. Рама его усовершенствована дном оборудованным защитным слоем, которое способно максимально защитить узлы и другие детали трактора от механическое негативного воздействия. Рабочее оснащение, которое состоит из двухсторонней лебедки и погрузочного щита, расположено таким образом, что технически удобно было выполнять трелевку дерева среднего и небольшого размера на верхний склад и погрузку крупного дерева на подвижный состав. Лебедка модели ТТ 4 имеет две скорости, отличается тяговыми характеристиками в 12 тс и 9 тс, а допустимая нагрузка на погрузочный щит не более 6 тонн.


Щиток, на котором расположены приборы для контроля за движением трактора и выполнения основных работ, располагается на передней стенке кабины. Здесь же приспособлены механизмы управления шторкой радиатора. Барабан лебедки включается с помощью рычага, который приспособлен на задней стенке кабины.





Трансмиссия трелевочного трактора ТТ 4 собрана из реверсивной коробки передач, имеющей 8 скоростей вперед и 4 – назад, сцепления, раздаточной коробки, которая равномерно распределяет нагрузку между основными деталями трактора, заднего моста и конечных передач. Подвеска модели ТТ 4 обладает четырьмя каретками, которые распределены по две с каждого борта. Меньший вал карданной передачи состоит из довольно упругих шарниров, размещенных на резиновых втулках. Другой вал имеет крестовины, которые расположены на игольчатых подшипниках. С помощью карданной передачи происходит передача силы от двигателя к другим устройствам трактора.


Что касается двигателя трактора, то он имеет шесть цилиндров, которые позволяют ему развить мощность 110 л.с. Это дизель, который имеет рабочий процесс в 1600 об/мин. Дизель А-01 МЛ при номинальной мощности 185 г/л с ч имеет наиболее результативный расход топлива. С помощью питания дизеля обеспечивается работа топливного насоса трактора, топливных фильтров, воздухоочистителя, топливного бака, форсунки, подкачивающего насоса и трубопроводов. Топливный бак модели имеет объем 300 л. Система топливной очистки состоит из трех ступеней: грубого фильтра, тонкого фильтра и контрольного тонкого. Воздухоочиститель также имеет три степени очистки, очищая воздух на 98,5%.



Обзор технических характеристик



Новый трактор ТТ 4, технические характеристики которого отвечают мощному транспортному средству, по сравнению со своими предшественниками увеличил производительность на 20-25%. Транспортное средство имеет длину 6000 мм, ширину – 2500 мм, а высоту 2750 мм. Масса заправленного топливом трактора превышает 13,5 тыс кг, масса пустого – от 13 тыс до 13,3 тыс кг. Гусеницы трактора располагают удельным давлением на грунт 0,45 кгс/см2, ширина гусениц равно 500 мм. Транспортное средства ТТ 4 имеет клиренс 490 мм, колея имеет длину 2000 мм.







На тракторе ТТ 4 рама и погрузочное оборудование более усилены чем у его предшественников. Нагрузка, которая передается на щит, не давит на трансмиссию трактора и его соединительные детали, при транспортировке нагрузка переходит непосредственно на раму благодаря специальным задним опорам щита. На картерах редукторов на бортах и раме транспортного средства предусмотрены приспособления для присоединения различного оборудования. К трактору можно подсоединить толкатель, корчеватель, рыхлитель, буровую установку, сварочную установку, бульдозер, заднюю навеску.


Водитель трактора в кабине чувствует себя достаточно комфортно. Кабина обогревается, имеет распашные двери и окна. Кроме этого в кабине приспособленный вентилятор, качественные стеклоочистители, а сидение водителя регулируемое по горизонтали и имеет гидравлические амортизаторы. В кабине предусмотрено место для аптечки и бачка для питьевой воды, хорошо продумана система освещения, имеется противосолнечный козырек.





Модель трактора ТТ 4 имеет модифицированный вид ТТ-4м. Модели данного вида, по отзывам пользователей, хорошо проявили себя в работе при низких температурах в суровых условиях северных регионов. Данные модели имеют широкий выбор комплектации, вплоть до современной системы навигации. По мнению водителей такое большое транспортное средство достаточно экономичное по сравнению с аналогичной техникой.

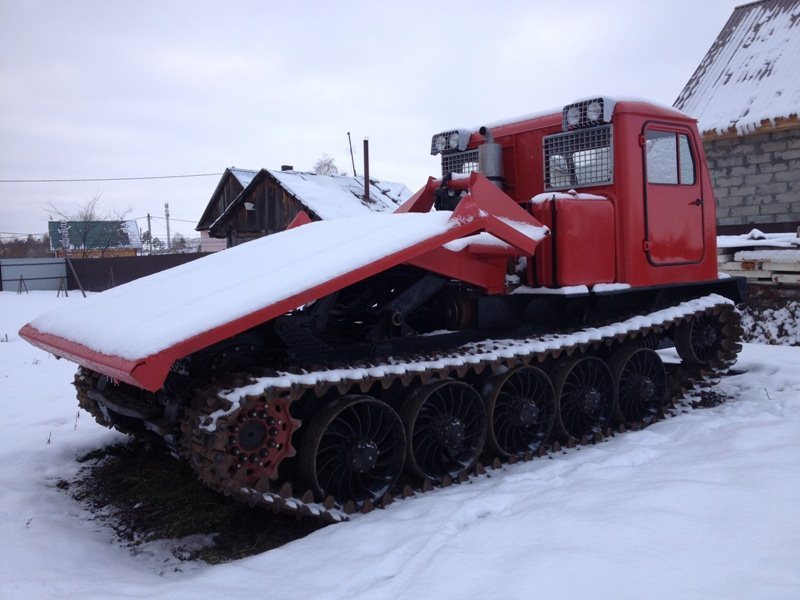

Фото трелевочного трактора













Трелевочный трактор ТТ-4: технические характеристики, модификации

Трактор трелевочного типа модели ТТ-4 относится к советским гусеничным машинам четвертого тягового класса. Созданный для лесозаготовок, он оснащен крепкими гусеницами, чокерным оборудованием и защищенной снизу рамой.

Трелевочный трактор ТТ-4

Модель ТТ-4 родом с Алтая – серийно она стала выпускаться в 1969 году Алтайским тракторным заводом. За основу был взят трактор ТДТ-75, самый массовый в тот период. Для повышения производительности конструкторы дополнили устройство новыми элементами, в частности, поставили более мощный мотор. Данный агрегат и его модификации выпускались более 40 лет – до 2010 года, когда завод прекратил своё существование.

Рамная конструкция этого трактора имеет одну особенность: закрытое днище. Это позволяет оградить механизмы от случайных поломок. В условиях леса, где встречаются бугры и коряги, это оказалось весьма полезным. Еще одним отличием является размещение дизельного мотора и муфты сцепления внутри кабины. Мотор закрыт капотом, боковые части которого легко снимаются.

Назначение

Трелевочник ТТ-4 и его модификации используются для перемещения на склады среднего и крупного леса, а также для его погрузки на лесовозы и специальные платформы. Кроме того, к нему можно прицеплять различные лесохозяйственные машины. Благодаря неприхотливости и способности работать в любых, даже наиболее суровых, условиях климата трактор оказывается просто незаменимым в северных районах.

Модификация ТТ4М-01, выпускающаяся без оснащения рабочим оборудованием, являла собой шасси, на котором собирались различные виды спецтехники. К примеру, сучкорезные и бурильно-крановые машины, лесохозяйственные, передвижные сварочные, валочные и многие другие агрегаты.

Преимущества и недостатки

Плюсы трелевочного трактора ТТ-4:

  • Широкие гусеницы позволяют двигаться без проблем как по неровной лесной дороге, так и по болотистой местности.
  • Дизельный мотор имеет достаточно умеренный аппетит, что способствует экономии.
  • Машина универсальна – на ее базе могут собираться всевозможные специальные устройства.
  • Большой дорожный просвет повышает проходимость – мелкие неровности и препятствия остаются незамеченными.
  • Увеличенная сила тяги, высокая надежность и защита внизу рамы.

Минусы:

  • Мотор, установленный внутри кабины, не добавляет комфорта.
  • Достаточно большой вес и габариты (по сравнению, например, с моделью ТДТ-55) снижают маневренность агрегата. В лесных условиях это минус.
  • Как и у всех гусеничных моделей, скорость передвижения не очень высока. Компенсацией этого недостатка служит малое давление на почву.

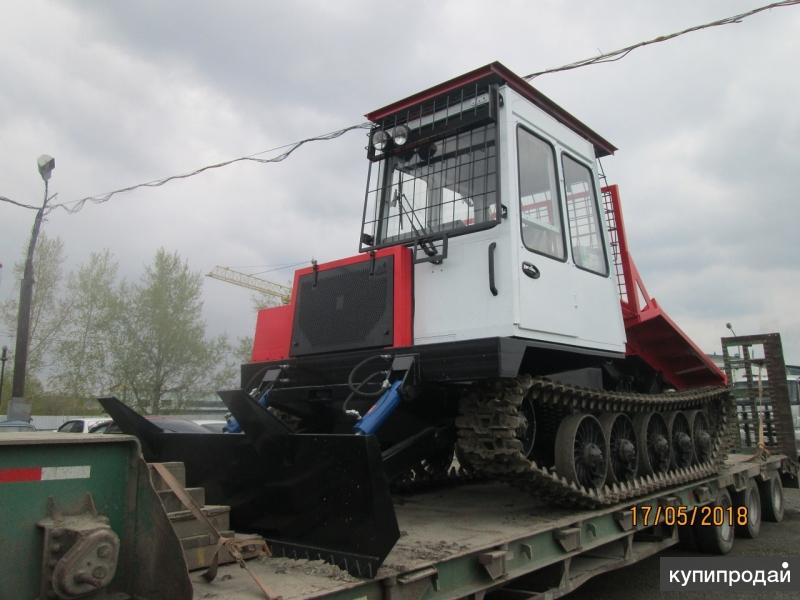

Фото трелевочного трактора ТТ-4

Устройство

Двигатель

Мотор на трелевочнике стоит дизельный, четырехтактного типа, с шестью цилиндрами, размещенными вертикально в один ряд. Охлаждение происходит с помощью жидкости. Топливо впрыскивается прямым способом, а смазка вносится дважды: под давлением и путем разбрызгивания. Пусковой мотор оснащен электростартером. Для зимних условий применяется подогреватель. Для отработанного воздуха используется двойная система очистки, а для горючего — тройная.

Рама

Это конструкция сварного типа, состоящая из скрепленных трубами лонжеронов, на которых крепятся бамперы с крыльями. Также в состав рамы входят угольники с лобовым листом и створки днища. Эти створки под мотором имеют шарнирное крепление. Чтобы их закрыть, нужно закрутить болты, притянув тем самым днище к основанию рамы.

Трансмиссия

Сухое сцепление, у муфты которого имеется два диска, всё время замкнуто. Муфта сцепления управляется педалью с гидравлическим усилением. Четыре ступени механической коробки передач шестеренчатого типа обеспечивают вперед восемь скоростей, а в обратную сторону – четыре. Главная передача основана на двух конических шестеренках с зубьями спирального типа.

Механизм для поворота планетарный, тормоза – сухие ленточные. Стояночный механический тормоз включается педалью, а тормоза планетарной системы – двумя рычагами, в приводах которых имеются гидравлические усилители.

Ходовая часть

Используется балансирно-рычажная подвеска полужесткого типа. У нее имеется четыре каретки (две задние и две подрессоренные передние). С каждой стороны стоит по пять литых катков однорядного типа. Два катка относятся к передней каретке, три – к задней. Механизм натяжения гусениц кривошипно-винтовой, оснащенный амортизатором с пружинами.

Рабочее оборудование

В задней части рамы на лонжеронах находятся платформа для погрузки, работающая от гидропривода, а также лебедка, состоящая из редуктора и барабана, на который наматывается трос. На редукторе крепится механическая раздаточная коробка с двумя скоростями и реверсом. Тормоз с муфтой обгонного типа позволяет замедлить движение лебедочного барабана.

Схема лебедки трактора ТТ-4

Сварной щит для погрузки имеет деревянную прослойку между листами из стали. Впереди стоят резиновые буфера, а направляющий механизм движется на подшипниках. Гидроприводом щит сбрасывается с рамы, а также удерживается в этом состоянии, пока на него укладывают стволы. Еще приводом опускают нагруженный щит обратно на раму и поднимают пустой щит для транспортировки.

Кабина

Кабина имеет два места, которые находятся по левую руку от двигателя. Водительское сиденье регулируется с помощью гидроамортизатора. На передней стенке находится приборный щиток, а рядом — устройство для открывания радиаторных шторок. На задней стенке находится рычаг управления лебедкой.

В кабине есть обогреватель переднего стекла, стеклоочиститель, а также вентилятор, аптечка, термос для воды и козырек от солнца. Стекла можно опускать и поднимать с помощью специальных подъемников.

Технические характеристики

Технические характеристики трелевочного трактора ТТ-4:

Характеристики Показатели Ед. измерения
Тип мотора А-01 МЛ
Мощность мотора 81 кВт
Скорость движения (максимум) 20 км/ч
Давление на грунт (удельное) 44,13 кПа
Частота вращения 1600 об/мин
Число цилиндров мотора 6 шт.
Ход поршня 14 см
Диаметр одного цилиндра 13 см
Расход горючего (удельный) 250 г/кВт*ч
Объем бака для горючего 135 л
Размер колеи 2 м
База 2,72 м
Ширина гусеницы 0,5 м
Число опорных катков с одной стороны 5 шт.
Число гусеничных звеньев 69 шт.
Шаг одного звена 15 см
Просвет 0,5 м
Вес (сухой) 12,8 т
Вес (с полной заправкой) 13,1 т
Ширина 2,5 м
Высота по кабине 2,75 м
Длина 6 м
Тип лебедки однобарабанная, с реверсом и двумя скоростями
Диаметр лебедочного барабана 0,29 м
Длина троса 50 м
Максимально допустимые:
— тяговое усилие лебедки на первой передаче 117,7 кН
— тяговое усилие лебедки на второй передаче 88,2 кН
Нагрузка на погрузочный щит 6 т
Рейсовая нагрузка комлями на щит 14 м3
Рейсовая нагрузка вершинами на щит 18 м3

Модификации

ТТ-4М

Особенность этой вариации — смещение влево кабины, которая стала одноместной, более удобной и приобрела форму трапеции. Справа от нее разместили мощный (и вместе с тем экономный) дизель А-01МРСИ. Уменьшилось давление на грунт. Далее – таблица параметров, которые отличаются от базовых.

Технические характеристики трактора ТТ-4М:

Характеристики Показатели Ед. измерения
Тип мотора А-01 МРСИ
Мощность мотора 95,5 кВт
Давление на грунт (удельное) 38 кПа
Расход горючего (удельный) 227 г/кВт*ч
Размер колеи 2 м
База 2,88 м
Просвет 0,537 м
Вес 9эксплуатационный) 14,4 т
Грузоподъемность (максимум) 68,7 кН
Ширина 2,7 м
Высота по кабине 2,957 м
Длина 6,07 м

ТТ-4М-01

Как уже упоминалось, у этой модификации отсутствует дополнительное рабочее оборудование (лебедка с барабаном и платформа). Машина служит в качестве шасси. Практически все параметры у нее аналогичны ТТ-М.

Отличаются только несколько значений:

Характеристики Показатели Ед. измерения
Давление на грунт (удельное) 33 кПа
Вес (эксплуатационный) 12,6 т
Грузоподъемность (максимум) 113,5 кН
Длина 5,927 м

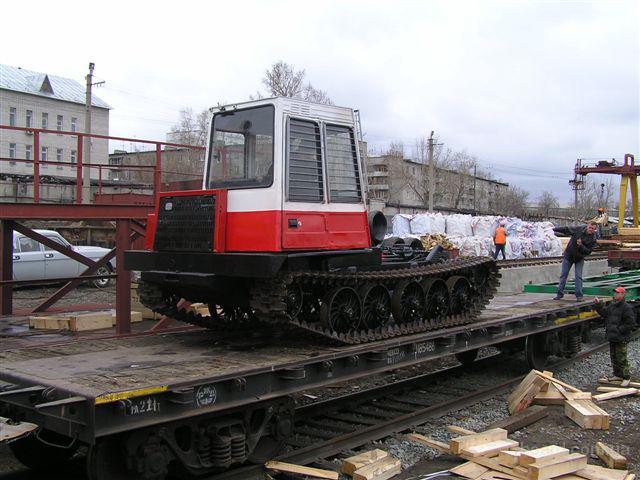

Фото трактора ТТ-4М-01

ТТ-4М-04

Еще один вариант модели ТТ-4М. На сей раз к нему добавили толкатель, управляемый гидравлическим приводом. С помощью данного приспособления значительно легче стало окучивать готовые пачки, выравнивать комли, готовить площадки для погрузки и расчищать волоки.

Технические характеристики:

Характеристики Показатели Ед. измерения
Удельное давление на грунт (отвал поднят) 39 кПа
Вес толкателя (с гидравлическим приводом) 0,6 т
Вес трактора (с оборудованием) 14,945 т
Грузоподъемность (максимум) 113,5 кН
Длина трактора (транспортная) 7,03 м
Ширина толкателя 2,65 м
Высота толкателя 0,9 м

ТТ-4М-06

Особенность данного агрегата – наличие гидронавески. Кроме трелевочных работ, он может в тандеме с навесными и полунавесными орудиями использоваться в сельском хозяйстве. Удельное давление на почву здесь 37 кПа.

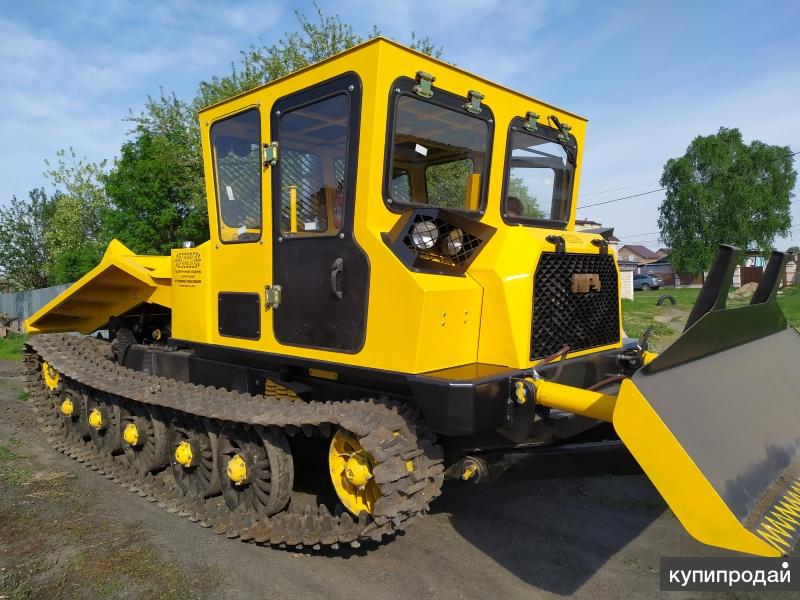

ТТ-4М-07

Эта модификация оснащена бульдозерным отвалом, что позволяет агрегату, кроме перевозки деревьев, расчищать площадки, подъездные пути и дороги, а также обустраивать места стоянок.

Параметры:

Характеристики Показатели Ед. измерения
Удельное давление на грунт (отвал поднят) 41 кПа
Усилие горизонтальное на кромке ножа (максимум) 116,1 кПа
Усилие вертикальное на кромке ножа от 82,8 до 92,1 кПа
Вес трактора (с оборудованием) 15,711 т
Длина трактора (транспортная) 7,04 м
Ширина отвала 2,86 м
высота отвала 0,9 м

ТТ-4М-15, ТТ-4М-16 и ТТ-4М-17

Первый трактор получил корчевательно-собирательное приспособление. Он дополнительно может корчевать пни с кустарником, а также сгребать их в кучи. Модель ТТ-4М-16 оснащена рыхлителем, выручающим, когда надо разбить слежавшийся или мерзлый грунт.

Вариация ТТ-4М-17 отличается наличием клино-корчевательного оборудования, которое применимо для уборки мусора и завалов, а также создания дорог в глубоком снегу.

ТТ-4 ( каталог 1972г.) (ТТ-4)- описание, характеристики, история.

Для лесной промышленности с ноября 1971 года завод выпускает трелевочный трактор ТТ-4. Широким внедрением на лесозаготовках новой технологии лесосечных работ, основанной на их полной механизации, обусловлена необходимость создания трелевочного трактора ТТ-4М с одноместной кабиной.

Тип трактора: гусеничный
Трелевочный класс: 4Т
Скорости в км/ч и тяговые усилия в кГ по передачам (расчетные, без нагрузки на щите, при коэффициенте сопротивления движению трактора, равном 0,1):
вперед: 2,25/10600; 2,60/8900; 3,15/7200; 4,30/4900; 5,10/4100; 5,90/3400; 7,10/2600; 9,75/1500
назад: 3,40/6500; 3,90/5400; 4,70/4300; 6,50/2700
Габаритные размеры трактора в мм:
длина: 6000
ширина: 2500
высота: 2750
База в мм: 2720
Колея в мм: 2000
Наименьший дорожный просвет при полном погружении почвозацепов в почву, мм: 490
Масса трактора в кг:
сухая: 12500
эксплуатационная: 13000
Координаты центра тяжести трактора в мм:
по длине (от оси звездочки): 2270
по ширине (от оси трактора): 10
по высоте (от грунта): 1110
Статическая устойчивость трактора в градусах:
продольная: 45
поперечная: 42
Среднее статическое удельное давление на почву в кГ/см2: 0,45
Удельная масса в кг/л.с.: 115

Основной двигатель

Марка двигателя: А-01МЛ
Тип двигателя: четырехтактный дизель с непосредственным впрыском
Мощность номинальная, л.с.: 130
Масса двигателя (сухая, без радиатора, со сцеплением), кг: 1250
Число цилиндров: 6
Порядок работы цилиндров: 1-5-3-6-2-4
Расположение цилиндров: вертикальное в один ряд
Диаметр цилиндра, мм: 130
Ход поршня, мм: 140
Часовой расход топлива при полной загрузке, кг/ч: 20,4
Оценочный удельный расход топлива, г/э. л.с.·ч: 195
Минимальный удельный расход топлива, г/э. л.с.·ч: не более 185
Рабочий объем цилиндров, л: 11,15
Литровая мощность, л.с./л: 9,85
Степень сжатия: 16,5
Направление вращения коленчатого вала: правое, если смотреть со стороны шестерен газораспределения
Номинальная скорость вращения коленчатого вала, об/мин: 1600
Номинальный крутящий момент, кГ·м: 49,2
Максимальный крутящий момент, кГ·м: 57
Скорость вращения коленчатого вала при максимальном крутящем моменте, об/мин: 1100-1300
Скорость вращения коленчатого вала на холостом ходу, об/мин:
максимальная: 1730
минимальная: 600
Запас крутящего момента, не менее, %: 15
Головка блока цилиндров: чугунная отливка, выполненная заодно с клапанной коробкой
Подшипники:
коренные: Скольжения, сталеалюминиевые, 7 шт.
шатунные: Скольжения, сталеалюминиевые
Число поршневых колец:
компрессионных: 3
маслосъемных: 2

Расположение клапанов: Верхнее, вертикальное в головке блока цилиндров
Зазор между клапанами и коромыслами (в холодном состоянии): 0,25-0,30

Фазы газораспределения в градусах

впуск:
начало: 20 до в.м.т.
конец: 50 после н.м.т.
выпуск:
начало: 50 до н.м.т.
конец: 20 после в.м.т.
Топливный насос: Шестиплунжерный; дозирование осуществляется отсечкой в конце подачи
Форсунки: Закрытого типа с многодырчатым распылителем
Давление начала впрыска топлива, кГ/см2: 150+5
Угол опережения подачи топлива (по мениску) по углу поворота коленчатого вала, град: 30-2 до в.м.т.

Топливные фильтры:
грубой очистки: Фильтр ФГ-1
тонкой очистки: Фильтр 2ТФ-3 со сменными фильтрующими элементами из бумаги
тонкой контрольной очистки: Фильтр ТФ-3 со сменным фильтрующим элементом из бумаги
Регулятор скорости вращения: Центробежный, всережимный
Воздухоочиститель: С масляной ванной и трехступенчатой очисткой
Система смазки: Комбинированная
Масляный насос: Шестеренный двухсекционный с приводом от коленчатого вала

Масляные фильтры:
грубой очистки: Фильтр с сетчатыми элементами
тонкой очистки: Центробежный фильтр с реактивным приводом
Масляный радиатор: Трубчатый, с оребренными трубками

Давление масла в системе смазки в к.Г/см2
при минимальных оборотах на холостом ходу, не менее: 1
при номинальных оборотах на рабочем режиме: 3-5

Оборудование системы охлаждения: Управляемая из кабины шторка
Радиатор: Трубчато-пластинчатый
Вентилятор: Шестилопастной осевого типа
Привод вентилятора: Клиноременный
Топливо: Дизельное по ГОСТу 4749-49 или по ГОСTу 305-62
Масло: Дизельное по ГОСТу 8581-63: летом ДС-11, зимой ДС-8
Тип пускового устройства двигателя: Пусковой двигатель

Пусковой двигатель

Тип: Двухтактный, карбюраторный, одноцилиндровый
Марка: ПД-10У
Мощность, л.с.: 10
Скорость вращения коленчатого вала, об/мин: 3500
Диаметр цилиндров, мм: 72
Ход поршня, мм: 85
Топливо: Смесь бензина А-66 по ГОСТу 2084-56 с маслом, применяемым для основного двигателя в пропорции 15:1 (по объему)
Система смазки: Комбинированная
Карбюратор: К-16 или К-06
Магнето: М-24А1 или М-124
Электростартер: СТ-3505 напряжением 12 в, мощностью 0,6 л. с.
Механизм включения: Рычажный
Место крепления к дизелю: На картер маховика, с правой стороны

Передаточное, число от вала пускового двигателя к валу дизеля:
на первой передаче: 59,3
на второй передаче: 18,5
Редуктор: Планетарный, двухскоростной
Дополнительные пусковые приспособления: Декомпрессионный механизм

Трансмиссия

Сцепление: Двухдисковое, сухое, постоянно замкнутого типа
Соединение сцепления с раздаточной коробкой: Карданным валом с упругими карданными сочленениями
Соединение раздаточной коробки с коробкой передач: Трубчатым карданным валом с жесткими сочленениями на игольчатых подшипниках
Коробка передач: Механическая с цилиндрическими прямозубыми шестернями к реверсивным демультипликатором (реверс-редуктором)

Технические характеристики трелевочного трактора ТТ-4: вес, двигатель

Советский трелевочный гусеничный трактор ТТ-4 для лесной промышленности начал производиться в 1969 году на базе Алтайского тракторного завода. Относится к 4-му тяговому классу. Транспортировку древесины трактор производит в полупогруженном состоянии. Трактор модели ТДТ-75 стал базой для разработки нового и более усовершенствованного ТТ-4. Также, частично соотносим с моделью Т-4А. Доработки позволили значительно увеличить производительность данной модели.

Трелевочный трактор ТТ-4

Модель ТТ-4 используют для транспортировки древесины из мест непосредственной вырубки, временного складирования, для погрузки или разгрузки грузов на различный транспорт.

Устройство трактора ТТ-4

Двухместная кабина и дизельный двигатель трактора расположены спереди. Место водителя находится слева от двигателя. Для комфорта пассажиров, кабина оснащена обогревом и вентилятором. Сиденье оборудовано гидравлическими амортизаторами. Приборы для управления основным функционалом, движением трактора и шторками радиатора размещены на передней стенке. Рычаг для запуска барабана лебедки расположен на задней стенке. В кабине присутствует противосолнечный козырек, предусмотрены места для размещения аптечки и бака питьевой воды. У трактора продуманная система освещения и предусмотрена стеклоочистка. Щит и лебедка расположены сзади трактора, что позволяет выполнять работу погрузки и транспортировки древесины с максимальным удобством. Вес трактора ТТ-4 составляет 12800 кг.

Для защиты деталей и узлов от механических повреждений, дно рамы трактора оборудовано защитой. При транспортировке грузов, задние опоры предотвращают лишнюю нагрузку на трансмиссию и соединительные узлы. Она со щита сразу распределяется на раму трактора. Для присоединения дополнительного оборудования, на раме и бортах предусмотрены специальные приспособления. Комплектацию трактора возможно дополнить:

  • корчевателем
  • задней навеской
  • рыхлителем
  • толкателем
  • буровой установкой
  • бульдозером
  • сварочным агрегатом.

Трансмиссия и подвеска

Модель ТТ-4 оснащена задним ведущим мостом. Лебедка трактора ТТ-4 обладает тяговой силой в 12 тс и 9 тс (тс – тонна-сила), а максимальная нагрузка на щит составляет 6 тонн. Коробка передач, конечные передачи и задний мост жестко соединены между собой корпусами. В трансмиссию так же входят: раздаточная коробка, привод насоса гидравлической системы и карданная передача. Узлы системы управления трансмиссией расположены снаружи. Использование приводов управления обеспечивает:

  • плавную остановку и движение трактора с места;
  • переключение передач под нагрузкой во время движения трактора;
  • переключение диапазонов;
  • плавное и независимое включение вала отбора мощности;
  • включение первой передачи при остановке трактора;
  • маневренность и повороты трактора;
  • торможение и притормаживание трактора на склоне.

12 скоростных режимов обеспечивает реверсивная коробка передач трактора ТТ-4 (4 назад и 8 скоростей вперед). Раздаточная коробка распределяет мощность двигателя между редуктором лебедки и коробкой передач. Балансирная подвеска трактора включает четыре подвески – по две на каждый борт. Задние каретки объединяют по три катка, а передние – по два.

Двигатель трактора ТТ-4

Дизельный двигатель АМ-01 МЛ имеет мощность 110 лошадиных сил. В среднем работает на скорости 1600 об/мин. Оснащен двигатель комбинированной системой смазки. Циркуляция смазки обеспечивается двухсекционным шестеренным насосом. Дизельное питание поддерживает работу насосов трактора – подкачивающего и топливного. От него также зависит работа воздухоочистителя, форсунок, трубопровода и топливного бака. Трактор может развить максимальную скорость в 20 км/час.

Тракторы с дополнительным оборудованием

Однорядный масляный четырехходовой радиатор, пятирядный водный радиатор и шторки регулируют тепловой режим. Пусковой двухтактный мотор ПД-10У и электростартер СТ-350 отвечают за запуск мотора. Трактор оборудован жидкостным подогревателем модели ПЖ-300. Он поддерживает нормальный режим работы и подогрев неработающего двигателя трактора после длительных стоянок в зимнее время.

Топливная система очистки имеет три степени (используются фильтры грубой, тонкой и контрольной очистки). Уровень очистки воздуха в 98,5% так же достигался с помощью трех степеней очистки воздухоочистителя.

Растущие требования производства стали толчком для появления трактора на базе ТТ-4 с расширенными возможностями. Таким образом, появилась модель ТТ-4М.

Технические характеристики трактора ТТ-4

Модель

ТТ-4

ТТ-4М

Тяговый класс

4

4

Назначение

Базовое гусеничное шасси общего назначения

Базовое гусеничное шасси общего назначения

Марка двигателя

АМ-01 МЛ

А-01 МРСИ / Д-461 турбо

Мощность двигателя при 1600 об/мин л.с.

110

130 / 168

Удельный расход топлива (двигатель А-01 МРСИ), г/кВт*

250

227 (погрешность 15)

Тип двигателя

четырехтактный дизель, 6-цилиндровый, с непосредственным впрыском

дизельный, 6-цилиндровый, рядный, четырехтактный

Ход поршня, см

14

14

Диаметр цилиндра, см

13

13

Тип подвески

балансиры на продольных рычагах

полужесткая, с балансирно-рычажным механизмом

Трансмиссия

Механическая

Механическая / Гидравлическая

Давление на грунт (удельное), кПа

44

33

Предельный угол подъема, преодолеваемый трактором, рад (град)

44 (25)

44(25)

Макс. высота преодолеваемого препятствия, м

0,6

0,6

Максимальная глубина преодолеваемого брода, м

0,8

0,8

Ширина гусеницы, мм

500

500 / 550

Число гусеничных звеньев, шт

69

69

Шаг 1го звена, см

15

15

База трактора, м2,722,88

Габаритные размеры, мм:.

ширина

2500

2700

длина

6000

5927

высота

2750

2957

Размер колеи, м

2,0

2,0

Число опорных катков

3+3+2+2

5+5

Дорожный просвет, мм

490

537

Число передач: Вперед

88
Число передач: Назад4

4

Диапазон скоростей, км/ч:. Вперед

2020
Диапазон скоростей, км/ч:. Назад3,4

2,57

Ёмкость топливного бака, л

135135
Вместимость бака гидравлической жидкости, л.160

160

Максимальная грузоподъемность, кН/ кг

58,83/6000113,5 /11600
Вес трактора (эксплуатационный), кг12800

12600

Модификация трактора ТТ-4М обладает значительно большей грузоподъемностью. Он оснащен двигателем большей мощности и создает меньшее давление на грунт. Его производство началось в 1987 году. На его базе создали линейку дополнительных моделей:

  • ТТ-4М-01 – модель не включает погрузочного механизма, блока лебедки и гидропривода погрузочного устройства. Это увеличивает грузоподъёмность шасси до 9,2 тонн. Модель создана как база для установки специальных машин. Его можно модифицировать под конкретные нужды производства.
  • ТТ-4М-04 – модель укомплектована толкателем.
  • ТТ-4М-07 – модель, в комплектацию которой входит бульдозер.

Работа трактора на бездорожье

Плюсы и минусы трактора

Машина стала абсолютно не заменимой в лесохозяйственной деятельности – трактор ТТ-4 в лесу безоговорочно доказал свою практичность и маневренность. Со временем, он стал базой для создания более современных машин. Но при всех ее достоинствах, такой трактор никогда не был дешевым в эксплуатации. Машина довольно прожорлива», а ее комплектующие стоят достаточно дорого. Официально, производство тракторов завершилось в 2010 году. Производство, обслуживание и доработку этой линейки взяли на себя более мелкие частные предприятия.

ТТ-4, вид сбоку

Заключение

Трелевочный трактор ТТ-4 приспособлен для работы фактически в любых дорожных и погодных условиях. Он прост в устройстве и обслуживании. Гибкость при смене и дополнении модификаций добавляет трактору дополнительную положительную характеристику. ТТ-4 выгодно отличается от других тракторов подобного типа своей маневренностью, высокой проходимостью, производительностью, экономичностью и долговечностью.

Трелевочный трактор ТТ-4 в работе

Марина

Дата публикации:

Апрель 22, 2018

Рейтинг статьи:

Загрузка…

Понравилась статья?

Поделиться статьей


похожие статьи

трелевочных тракторов — значение бенгальского — значение трелевочных тракторов на бенгальском языке на sobdartho.com

একজন ব্যক্তি যিনি слипы বা আকর্ষণ ক্ষতির কারণ স্লাইড

Примеры использования трелевочных тракторов

:

из трелевочных тракторов может тянуть деревья с помощью троса / лебедки, как старые паровые ослы, или грейфер, или койка-моллюск.

[требуется пояснение] Ранние трелевочные тракторы были.

Устройство для установки заслонки

— это регистратор, который прикрепляет кабели к бревнам для извлечения их трелевочными тракторами или скайлайнами.

производит гусеничные вездеходы-амфибии, гусеничные тягачи и трелевочные тракторы , форвардеры, комбайны.

Российская СФСР 1942 Тракторы гусеничные сельскохозяйственные и промышленные, гусеничные трелевочные тракторы Т-4А, ТТ-4 Обанкротился в 2011 году Челябинский тракторный завод (ЧТЗ) Челябинск.

или несколько инструментов, хотя, как и в любой отрасли, для механизации производства были разработаны специализированные инструменты, такие как трелевочные тракторы и гидравлические дровоколы.Скорость

может обеспечить высокую производительность, что позволяет поддерживать непрерывную работу более одного трелевочного трактора .

Компания Frink, которая построила эти паровые трелевочные тракторы .

После выбора древостоя собирают (обычно с использованием валочно-пакетирующих машин, трелевочных тракторов , и процессоров).

Прицеп

слева побеждает, наряду с реактивным автомобилем Green Mamba Дуга Роуза, шершнями, трелевочными тракторами , , монстр-траками и мотоциклетными каскадерами.

2004, ему предложили работу в промышленной лесозаготовительной компании, которая использовала трелевочных тракторов для вырубки леса.

уменьшено, если позволяют условия, за счет использования механических лесозаготовительных машин, трелевочных тракторов и форвардеров.

Трелевочные тракторы с приводом от животных или паровые тягачи могут использоваться для перевозки заготовленных бревен на близлежащие железнодорожные пути для перевозки.

цепи противоскольжения; их часто можно увидеть на тяжелой внедорожной технике, такой как трелевочные тракторы , которые должны работать на очень пересеченной и грязной местности.

С этих тракторов сняли военные компоненты и использовали для трелевочных тракторов и строительства линий электропередач.

состоит в основном из локомотивов, пассажирских и грузовых вагонов, тракторов, трелевочных тракторов, , лесохозяйственных машин и машин. Было вырублено

, бревна перетаскивались к железнодорожным веткам рельсовыми паровыми трелевочными тракторами с 1000-футовыми (300-метровыми) драглайнами, загружались на платформы и транспортировались в них.

В трелевочных тракторах используется тот же дизельный двигатель 6V53 Detroit Diesel и рулевой редуктор, что и на M113.

Но использование паровых трелевочных тракторов привело к полному уничтожению молодых деревьев, оставив голый открытый ландшафт.



Скиддеры на продажу | MyLittleSalesman.com

Вы нашли то, что искали? да нет

Какой вариант ниже лучше всего описывает вашу проблему? Выберите вариант … Я все еще не могу найти то, что ищу. Как мне отфильтровать или отсортировать результаты поиска? Не могли бы вы добавить функцию? Изображение или описание выглядят некорректно. Что-то не работает.

Спасибо за отзыв! Если у вас есть предложения по улучшению нашего сайта, сообщите нам об этом.

Отправить отзыв

Спасибо за отзыв! Ваши предложения и отзывы очень помогают нам улучшить наш сайт.

Трелевочные тракторы для заготовки бревен

Трелевочные тракторы

обычно работают вместе с лесными харвестерами для транспортировки упавших деревьев, а некоторые виды скиддеров могут даже помочь толкать деревья. На выбор предлагается множество различных типов трелевочных тракторов, каждый со своей уникальной системой вытаскивания бревен на заготовку. Некоторые из них рассчитаны на скорость, а другие — для особо крутых склонов, требующих дополнительной маневренности. Выбор правильного типа трелевочного трактора повлияет на производительность вашей лесозаготовительной операции.

My Little Salesman предлагает широкий выбор новых и подержанных трелевочных тракторов, предназначенных для извлечения бревен на короткие пути или на большие расстояния с использованием различных эффективных методов.

Выбор подходящего трелевочного трактора

Скиддеры

можно разделить на три типа:

  • Грейферные трелевочные тракторы — Грейферные трелевочные тракторы имеют челюсти, которые открываются снизу для захвата груза бревен. С этой конструкцией оператору не нужно выходить из машины для оценки поворотов, что значительно увеличивает производительность.Это самый популярный вид трелевочных тракторов.
  • Трелевочные трелевочные тракторы — Тросовые трелевочные тракторы имеют трос лебедки и комплект кольцевых уплотнений для сбора бревен на место. Оператор может использовать лебедку для вытаскивания деревьев, недоступных для других трелевочных тракторов. Трелевочные тракторы хорошо справляются с крутыми подъемами.
  • Скиддеры Clambunk — Эти трелевочные тракторы работают так же, как трелевочные тракторы с грейфером, за исключением того, что челюсти открываются сверху, а не снизу. Такая конструкция позволяет трелевочным тракторам с фиксатором транспортировать большие грузы, чем трелевочным тракторам с грейферным захватом.Несмотря на то, что они могут перевозить много грузов, трелевочные тракторы с кламбанком в целом имеют более низкий уровень маневренности.

В чем разница между трелевочными тракторами и экспедиторами?

Трелевочные тракторы и форвардеры могут транспортировать упавшие бревна на ближайшую поляну. Однако форвардер полностью поднимает бревна с земли, а трелевочный трактор их тащит. Это означает, что форвардеры занимают меньше места, чем трелевочные тракторы, но они не могут перевозить столько бревен одновременно.

Есть трелевочный трактор на продажу? За считанные минуты вы можете создать тематическое объявление и продать его тысячам пользователей.

Начни продавать сегодня

(PDF) Производительность трелевочных тракторов с резиновыми колесами в южных сосновых лесах

proof

является ограничивающим фактором в работе

наблюдалось.

Время цикла грейфера

трелевочных тракторов

было

зависело от интенсивности уборки —

, но с различной интенсивностью от 0,3 до

1

.O

доля удаленной базовой площади уменьшилась только на

время цикла примерно на

1

минуты

из

7.56

до 6,60 минут (при прочих равных

). Частично это было связано с

тем фактом, что трелевочным тракторам приходилось

подходить к каждому стволу индивидуально, поэтому

не было большой разницы между близко расположенными и

широко разбросанными стволами. Разница

, которая действительно была обнаружена, была зафиксирована с помощью измерения общего расстояния трелевки

)

*

Единственным фактором, оказавшим наибольшее влияние на производительность трелевки

, был размер ствола

.Это было верно для всех наблюдаемых типов операций

. Дополнительный объем

больших стеблей резко повысил производительность

на всех уровнях интенсивности урожая

. Время, необходимое для вытягивания

больших стволов, было значительно больше, чем время, необходимое для вытягивания

маленьких стержней. На самом деле

общее время

cydc

имело тенденцию «быть меньше

при работе с большими деревьями, чем с

маленькими деревьями, потому что оператор смог

полностью загрузить трелевочный трактор с меньшим количеством стволов

.

Расстояние трелевки и количество

штоков на нагрузку, хотя и сильно зависит от характеристик стойки,

может контролироваться посредством тщательного строгания квалифицированными операторами

. Разумное расположение основных салазок

дорог и площадок может значительно сократить среднее время цикла. Директивная валка

(то, что не выполнялось на этих стойках

) также может повысить эффективность трелевочного трактора

.Результаты

этого исследования подчеркивают желательность предварительной группировки

для трелевочного трактора.

КАБЕЛЬНЫЕ ТРЕУГОЛЬНИКИ, РАБОТАЮЩИЕ

С ГРЕЙФЕРАМИ

Когда трелевочные тракторы

использовались в сочетании с трелевочным трактором, кабельные трелевочные тракторы

были более производительными, чем

при

при работе

. Участки стенда

, где маневрирование вокруг остаточных

деревьев было затруднено

можно было оставить для трелевочного трактора

, а трелевочный трактор

мог работать там, где он работал, между

тер.Было замечено, что присутствие на стенде еще одного трелевочного трактора

также способствовало некоторой конкуренции между трелевочными тракторами opcra-

и стимулировало их к более высокому уровню производительности

.

Интенсивность уборки урожая имела большее влияние на производительность трелевочного трактора

, чем на трелевочных тракторах.

oJ

6 8

10

I>

1’4

l’s

1’8

20

.22

DBH

(дюйм)

-c1- + 2 + -3-v-4

Стержни под нагрузкой

Рисунок 5.

Производительность

(CCFh.)

от DBH и количество стержней в нагрузке для трелевочных тракторов

, работающих независимо.

Это особенно верно для штоков размером более

18

дюймов. Когда количество бревен было близко к

вместе, оператор мог заглушить несколько стволов

каждый раз, когда останавливал трелевочный трактор.

Если бревна были разбросаны широко, ему нужно было

, чтобы остановиться и слезть с трелевочного трактора, чтобы зацепить

каждой ствола, а не зацепить несколько стволов

до упора. Маневрирование на стойке

и создание связки из большого количества

остаточных деревьев потребовало больше времени для трелевочных тракторов

, чем для трелевочных тракторов

. Способность трелевочных тракторов

контролировать свою нагрузку при резервном копировании и возможность

временно опускать шток в процессе сборки пучка

сделали трелевочные трелевочные тракторы Grap-

более эффективными при работе-

при примерно

остатка.

деревьев

, чем трос

трелевочных тракторов.

Сборка нескольких стволов замедлила трелевочный трактор

больше, чем трелевочный трактор

. Эффект от дополнительного объема

в дополнительных штангах был не таким высоким для трелевочного трактора

, как для трелевочного трактора Grap-

Ple (более низкий коэффициент).

КАБЕЛЬНЫЕ ДВИГАТЕЛИ

РАБОЧИЙ СОЛО

*.

Два основных различия устанавливают операции

с использованием одного трелевочного трактора в одиночку, отдельно от

от других операций.Во-первых, интенсивность урожая

не была значимой в окончательном анализе

,

и

, во-вторых, мощность в лошадиных силах была значимым фактором

. В целом, эти операции были

— самыми медленными и наименее производительными —

tivc

из трех и характеризовались

меньшим количеством

членов экипажа и меньшими машинами

машин. Однако следует отметить, что

уклон древостоя, наблюдаемый в этом исследовании

, не ограничивался только трелевочными тракторами

.Стенды с крутыми склонами

могут быть более сложными

, если не

Невозможно вырубить

с помощью трелевочного трактора. Поскольку уклон

не является ограничивающим фактором для грейферной рамы —

на

или

операций, единственное преимущество

использования лебедки для

подъема стволов на крутых склонах или

оврагов. не было проблемой. Таким образом, заготовка комбайна

здесь проходила по пологой или современной местности с уклоном, что не выходило за пределы тягового усилия трелевочных тракторов

.

Скорость, с которой эти операции

перемещались через клеть, была медленной

, достаточно, чтобы не было заметной выгоды

от расположения стволов близко друг к другу.

Количество остаточных деревьев не привело к значительному замедлению работы

.

Размер машины (л.с.) был значимым фактором

для операций типа tbis. В первых двух типах операций

другие факторы

были более ограничивающими, поэтому мощность не была

значимой. немного больше мощности —

заметно повысило производительность.

УБОРКА В СОВРЕМЕННОМ ВОЗРАСТЕ

В ОТНОШЕНИИ СТЕНДОВ С НЕОВРЕМЕННЫМ ВОЗРАСТОМ

Области на поверхности продуктивности в

На рисунках 3 и 4 показано, как структура стенда

и предписания

могут влиять на производительность труда.

деревьев

, удаленных с одновозрастного насаждения

, будет варьироваться в зависимости от предписания заготовки

, но величина этого изменения

ограничена тем фактом, что большинство

из

деревьев

в

стенд

аналогичен

один

FOREST PRODUCTS JOURNAL

VOL

47 NO

1111211112

57

John Deere представляет мощный 768L-II Bog000

  • John Deere расширяет линейку трелевочных тракторов новым трелевочным трактором 768L – II с тележкой, специально разработанной для работы на влажных и крутых склонах.

  • Модель 768L – II отличается усиленными мостами тележки, выдающимися тяговыми качествами и проходимостью, повышающими долговечность и производительность в сложных условиях. Кроме того, новая конструкция арки увеличивает обзор, а длинная колесная база и улучшенный охват дуги стрелы увеличивают маневренность и маневренность в лесу, значительно повышая производительность и производительность.

  • Трелевочный трактор с тележкой включает в себя любимые покупателями особенности машин L – II, в том числе повышающую комфорт кабину, модернизированные электрические и гидравлические системы, а также эксклюзивную бесступенчатую трансмиссию.

МОЛАЙН, Иллинойс (17 февраля 2021 г.) — John Deere представляет новый шестиколесный трелевочный трактор с тележкой 768L – II, настоящий воин леса, созданный для покорения влажных условий и крутых склонов. Обладая проверенными и надежными характеристиками линейки скиддеров John Deere L – II, новый 768L – II обеспечивает максимальную производительность, производительность и комфорт при транспортировке тяжелых грузов на большие расстояния в сложных условиях.

«Прибыльность и производительность имеют решающее значение в лесу, и по мере того, как лесозаготовители осваивают новые районы для работы, им нужны надежные машины, созданные с учетом этих нишевых приложений, — сказал Мэтью Флуд, менеджер по маркетингу продукции John Deere.«С нашим новым трелевочным трактором с тележкой 768L – II мы поставляем специально сконструированную машину, которая перемещается по пересеченной местности, такой как болота или крутые склоны. Обладая уникальными характеристиками, трелевочный трактор с тележкой John Deere помогает лесорубам максимально раскрыть свой потенциал независимо от условий . »

Двигатель 768L-II мощностью 281 л.с. оснащен усиленными мостами тележки, в состав которых входят крупные компоненты, обеспечивающие максимальную надежность и стабильность, а также увеличенный срок службы оси и шин. Мосты для тяжелых условий эксплуатации созданы специально для тяжелых условий эксплуатации, для легкого перемещения тяжелых грузов и маневрирования на пересеченной местности.Плавная и стабильная работа приводит к снижению вибрации машины, что в конечном итоге сводит к минимуму утомляемость оператора. Еще одна ключевая особенность — отличная тяговая способность и проходимость. В сочетании с осями тележки давление на грунт снижается, что позволяет 768L – II работать на влажной местности, недоступной для четырехколесного трелевочного трактора. В результате окно уборки увеличивается, и в календаре добавляется больше рабочих дней.

Новая конструкция арки обеспечивает оператору обширный вид сзади на грейфер и рабочую зону, обеспечивая отличный обзор.Повышенная маневренность, длинная колесная база и свода стрелы увеличивают вылет стрелы и подъемную способность стрелы и грейфера, повышая их маневренность в лесу. Малый радиус поворота увеличивает маневренность при приземлении.

«Трелевочный трактор с тележкой John Deere в два раза лучше, чем обычный трелевочный трактор с четырьмя колесами. В моей книге он просто лучше во всех отношениях в плане производительности и беспокойства почвы», — сказал Джейсон Доусон из Triple J Logging. «С 768L – II вы можете нести вдвое больше груза, особенно во влажных условиях и на крутых склонах, не разрывая землю.«

Модель 768L – II сохраняет другие любимые покупателями функции, представленные в линейке продуктов L – II. Оптимизированные и модернизированные электрические и гидравлические системы приводят к увеличению времени безотказной работы и усилению защиты ключевых компонентов. Увеличенное усилие сжатия грейфера и двухскоростная лебедка дополнительно повышают производительность, а датчики поворота шарнирного сочленения повышают удобство работы оператора.

Высоко оцененные покупателями, все модели L – Series II имеют просторную кабину, в том числе достаточно места для хранения вещей, настраиваемые органы управления и эффективную систему отопления, вентиляции и кондиционирования воздуха.Электрогидравлические органы управления, установленные на подлокотнике, обеспечивают доступное управление всеми функциями машины вручную, а рулевое управление с помощью джойстика обеспечивает плавное управление рулевым управлением, направлением и скоростью движения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
