| Грузоподъемность, кг | 6000 | 7000 |
|---|---|---|
| Снаряженная масса, кг | 8905 | 8335 |
| Полная масса, кг | 15205 | 15635 |
| Нагрузка на передний мост, кгс | 5020 | 5235 |
| Нагрузка на заднюю тележку, кгс | 10185 | 10400 |
| Полная масса прицепа, кг | 10000 (7000 для бездорожья) | 11500 (7000 для бездорожья) |
| Модель двигателя | 7403.10 | 7403.10 |
Номинальная мощность, брутто, кВт (л. |
191 (260) | 191 (260) |
| при частоте вращения коленвала, об/мин | 2600 | 2600 |
| Масимальный крутящий момент, Н·м (кгс·м) | 785 (80) | 785 (80) |
| при частоте вращения коленвала, об/мин | 1500-1800 | 1500-1800 |
| Расположение и число цилиндров | V-образное,8 | V-образное,8 |
| Рабочий объем, л | 10,85 | 10,85 |
| Диаметр цилиндра и ход поршня, мм | 120/120 | 120/120 |
| Степень сжатия | 16 | 16 |
| Система питания | ||
| Вместимость топливных баков, л | 170+125 | 170+125 |
| Электрооборудование | ||
| Напряжение, В | 24 | 24 |
| Аккумуляторы, В / А·ч | 2х12 / 190 | 2х12 / 190 |
| Генератор, В / Вт | 28 / 1000 | 28 / 1000 |
| Сцепление | ||
| Тип | фрикционное, сухое, двухдисковое | |
| Привод | гидравлический с пневмоусилителем | гидравлический с пневмоусилителем |
| Диаметр накладок, мм | 350 | 350 |
| Коробка передач | ||
| Тип | механическая, пятиступенчатая | механическая, пятиступенчатая |
| Управление | механическое, дистанционное | механическое, дистанционное |
| Раздаточная коробка | ||
| Тип | механическая, 2-х ступенчатая с блокируемым межосевым дифференциалом | механическая, 2-х ступенчатая с блокируемым межосевым дифференциалом |
| Управление | пневматическое | пневматическое |
| Тормоза | ||
| Привод | пневматический | пневматический |
| Диаметр барабана, мм | 400 | 400 |
| Ширина тормозных накладок, мм | 140 | 140 |
| Суммарная площадь тормозных накладок, см2 | 6300 | 6300 |
| Колеса, шины | ||
| Тип колес | дисковые | дисковые |
| Тип шин | диагональные, пневматические, камерные с централизованной подкачкой шин | диагональные, пневматические, камерные с централизованной подкачкой шин |
| Размер обода | 12,02-20,9 (310-533) | 12,02-20,9 (310-533) |
| Размер шин | 15,7-20,9 (1220х400-533) | 15,7-20,9 (1220х400-533) |
| Кабина | ||
| Тип | передняя, расположенная над двигателем, 3-х местная | передняя, расположенная над двигателем, 3-х местная |
| Характеристика а/м полной массой | ||
| Максимальная скорость, км/ч | 90 (80) | 90 (80) |
| Максимальный угол уклона преодолеваемого а/м при полной массе, % | 31 (20) | 31 (20) |
| Наружный габаритный радиус поворота а/м, м | 11,3 | 11,3 |
5350 — грузовой автомобиль, история разработки, особенности конструкции и характеристики, назначение, достоинства и недостатки, военные и гражданские модификации
Военные грузовые автомобили — неотъемлемая часть снабжения.
Доставка солдат, подвоз грузов и боеприпасов, транспортировка легких вооружений — все требует мобильности. Именно она вносит значительный вклад в успех любых операций.
С учетом данного аспекта к армейским грузовым автомобилям предъявляются особые требования. Такие машины должны быть надежными, недорогими в производстве и обслуживании, универсальными для использования. Чем больше возможностей они предоставляют, тем более востребованными становятся.
КамАЗ 5350 — грузовой автомобиль серии «Мустанг». Несмотря на длительный период, прошедший с момента разработки, остается востребованным грузовиком из-за своих технических характеристик. Отличительные особенности — высокая проходимость и универсальность в применении.
История создания грузовика военного назначения
КамАЗ 5350 на подъемеРазработка многоцелевого грузового автомобиля началась еще в 1987 году по военному заказу. Ключевой задачей ставилась вероятность работы грузовика на высоте до 4000 метров над уровнем моря.
Это позволило бы эффективно использовать машину в горных районах.
Также среди требований к новому грузовику выделялась его универсальность. Помимо транспортировки грузов, машину предполагалось использовать в качестве установки под различные вооружения, вплоть до реактивных ракет.
Первые образцы были представлены уже в начале 1990-х годов, однако, распад СССР и недостаток финансирования приостановил разработку. В итоге опытная партия для испытаний была собрана лишь в 1995. После подтверждения технических характеристик данные машины были приняты на вооружение и поступили в массовое производство.
Немаловажную роль в принятии КамАЗ 5350 стало решение разработчиков об унификации используемых комплектующих. 85% узлов и деталей новой машины уже изготавливались для другой техники. Подобное решение позволило снизить себестоимость грузовиков, что упростило их производство.
Изготовление грузовых автомобилей КамАЗ 5350 продолжается до нашего времени.
На его основе были разработаны и другие машины, к примеру, седельный тягач с грузоподъемностью до 15 тонн. Шасси грузовика используется и для других модификаций, включая гражданские грузовые автомобили.
Руководство по эксплуатации
Руководство по эксплуатации КамАЗ 5350 предписывает следующие рекомендации:
- допустимая запыленность — до 1 г на куб. м;
- скорость ветра — до 20 м/с;
- предельная высота — до 4500 м, преодоление перевалов — до 4650 м;
- допускается использование прицепов и полуприцепов, масса которых не превышает соответствующие характеристики грузовика.
Данные грузовики имеют две метки для климатического исполнения – «У» и «Т». В первом случае машина рассчитана на применение в умеренном климате в температурном диапазоне от -45 до 40 градусов. Допустимая влажность — до 75% при температуре в 15 градусов.
С меткой «Т» КамАЗ 5350 может эксплуатироваться в регионах с тропическим климатом. Допустимые пределы температур — от -10 до 45 градусов. Влажность воздуха — до 80% при температуре в 27 градусов.
Конструкция и устройство
Испытания грузовика на преодоление препятствийЗа основу грузовика КамАЗ 5350 была взята конструкция образца 4310. С учетом поставленных задач в новый проект внесли ряд корректировок — измененный дизайн, новые узлы и агрегаты, рисунок бортов, увеличенный размер покрышек. Сама машина выполнена в колесной формуле 6х6.
В технической комплектации машина объединила все передовые разработки своего времени:
- зависимые подвески на полуэллиптических рессорах;
- ведущие мосты с двухступенчатыми редукторами;
- гидроусилитель руля;
- раздаточная коробка с демультипликатором.
Также КамАЗ 5350 первым в данной линейке грузовиков получил блокировку межколесных дифференциалов для заднего моста. Данное нововведение значительно повысило проходимость машины.
Определенные изменения коснулись и кабины. Она стала более комфортной для водителя. Предусмотрены места для двух человек, имеется кровать для отдыха. Также присутствуют места для размещения дополнительного оборудования, обмундирования и личного снаряжения.
Грузовое отделение может монтироваться в зависимости от выполняемой задачи. От перевозки людей до размещения пусковых установок для реактивных ракет, — все это способно изменить конструкцию грузовика до неузнаваемости.
Кабина военного КамАЗа окрашивается в цвета хаки или камуфляж. В зависимости от тактической необходимости аналогично окрашивают борта и надстройки грузового отделения. «Гражданский» цвет кабины — оранжевый.
Технические характеристики
У грузовика КамАЗ 5350 технические характеристики остаются востребованными до настоящего времени. Параметры машины позволяют применять ее для решения различных задач — от снабжения и подвоза в труднодоступных районах и до развертывания тактического вооружения.
С учетом широкого спектра возможностей итоговые технические характеристики у моделей могут быть разными. К примеру, у военного КамАЗа 5350 для перевозки людей имеются откидные места на 39 человек. Однако они демонтируются, если перевозятся грузы или вооружение. В данном контексте технические характеристики приводятся на основе базовой модели.
Габариты и вес

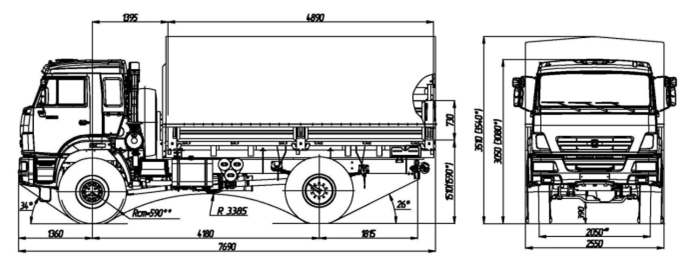

Размеры грузовика КамАЗ 5350По габаритам и весу КамАЗ 5350 имеет следующие показатели:
- длина — 7,96 м;
- ширина — 2,55 м;
- высота — 3,29 м;
- дорожный просвет (клиренс) — 0,39 м;
- внешний радиус поворота — 11,3 м;
- масса снаряженная и полная — 9,8 т и 15,85 т соответственно;
- допустимая масса буксируемого прицепа — до 12 т.
Внутренние размеры грузовой платформы составляют 4,89 м в длину и 2,47 м в ширину. Высота бортов — 0,73 м, у некоторых машин — 0,75 м.
Топливный бак
КамАЗ 5350 имеет основной и дополнительный топливный баки на 170 и 125 литров соответственно.
На 100 км расходуется 27 литров горючего, запас хода составляет 1550 км при контрольном расходе топлива. Затраты горючего увеличиваются при прохождении через пересеченную местность.
Мощность силового агрегата
Военный КамАЗ 5350 с переоборудованным грузовым отделениемНа КамАЗ 5350 ставится дизельный двигатель КамАЗ-740.622-280 с V-образным размещением цилиндров.
ТТХ силовой установки имеет следующие показатели:
- рабочий объем — 11,76 л;
- номинальная мощность — 280 л. с;
- тип двигателя — дизельный с турбонаддувом, ОНВ и электронным управлением;
- максимальный крутящий момент — 1177 Нм;
- количество цилиндров — 8;
- экологический стандарт — Евро-4.
Мощность и надежность двигателя позволяет использовать данный грузовик на любых типах местности. А соответствие экологическим нормам допускает применение машины в городских условиях.
Двигатель и трансмиссия
Мощный двигатель КамАЗ-740.
622-280 сочетается с десятиступенчатой механической коробкой передач. Также имеется двухступенчатый раздаточный механизм полноприводной трансмиссии, распределяющей крутящий момент между передним мостом и задней двухосной тележкой. Задний мост при этом обеспечивает движение карданного вала от проходного моста посередине.
Переключение передач осуществляется фрикционным сцеплением сухого типа, имеется гидропривод и усилитель. Значительная проходимость грузовика обеспечивается инновационной системой блокировки дифференциалов, находящейся в промежутке заднего колесного моста.
Максимальная скорость
Допустимая скорость, которую КамАЗ 5350 способен развивать по шоссе, составляет 100 км/ч. При показателе от 60 км/ч на асфальтированной трассе расход топлива снижается до минимального. По бездорожью скорость падает в зависимости от типа местности, одновременно возрастает и потребление горючего.
Ключевая особенность данного грузового автомобиля — повышенная проходимость на пересеченной местности. КамАЗ 5350 способен преодолевать подъемы в 31 градус. Если обеспечивается буксировка автопоездом, допускается преодоление склонов в 20 градусов. Также грузовик способен преодолевать броды высотой до 1,75 м и рвы до 0,6 м глубиной.
Грузоподъемность и приборная панель
«Гражданский» КамАЗ 5350Собственная грузоподъемность автомобиля КамАЗ 5350 составляет 6 тонн. В зависимости от типа местности и допустимых весовых нагрузок на дороги, данный показатель может быть увеличен до 7,4 т.
Допустимая масса буксируемого прицепа составляет 12 т. Масса автопоезда — до 29 т. Если в расчет берется шасси под надстройки, собственная грузоподъемность возрастает до 8,6 т, однако, масса автопоезда остается прежней.
Приборы машины имеют стандартный вид, позволяют с помощью индикаторов контролировать состояние автомобиля. При необходимости приборная панель может быть оборудована дополнительными мониторами и индикаторами, что актуально при различных модификациях.
Достоинства и недостатки
Ключевые достоинства грузового автомобиля КамАЗ 5350 — его технические и эксплуатационные характеристики. Надежность, проходимость, широкий спектр возможностей применения, — все это делает грузовик востребованным в решении разных задач.
Кроме данных особенностей, выделяют следующие преимущества:
- большое количество модификаций, использующих шасси от данного грузовика, доступность деталей и комплектующих;
- двигатель надежен, прост в обслуживании, неприхотлив к качеству топлива;
- длительный период между ремонтами, высокая ремонтопригодность;
- относительно небольшой расход топлива.
Из недостатков выделяют перевес передней части автомобиля и недоработанную балансировку. Также отмечают неудачное расположение рулевой тяги, которая может повредиться о камни или пни деревьев. Недостатком выделяют и сложную процедуру растормаживания машины.
Применение в боевых условиях
Модификация грузовика под установку с реактивными ракетамиОсновное назначение грузового автомобиля КамАЗ 5350 — транспортировка и снабжение.
Надежность и хорошая проходимость таких машин позволяет отправлять их к передовой для подвоза боеприпасов.
Технические характеристики и грузоподъемность данного автомобиля позволяют модифицировать его и для иных целей. Обшивка листовой броней дает возможность перевозить людей, включая командование. А с применением различного вооружения бронированный КамАЗ 5350 и вовсе превращается в мобильную огневую точку.
Нередко шасси данной машины применяется под установки для реактивных ракет. Подобные решения делают грузовик полноценной пусковой установкой с вероятностью поражения позиций противника. Хорошие ходовые качества позволяют развертывать такие модификации на пересеченной и труднопроходимой местности.
Массовое производство грузовиков КамАЗ 5350 и модификаций на базе его шасси предопределило повсеместное применение данных машин в боевых условиях. Однако сведений о непосредственном применении машин в бою не имеется. В боевых конфликтах и локальных операциях с участием российской армии грузовики использовались для транспортировки и решения узкоспециализированных задач.
