Toyota RAV4 EV 🔌 Описание, Характеристики Toyota RAV4
Toyota RAV4 EV — результат совместной работы японского и американского производителей Toyota Motor и Tesla Motors. Второе поколение полностью электрического внедорожника поступило в продажу в 2012 году, составив конкуренцию похожим моделям других компаний.
Экстерьер Toyota RAV4 EV
Электрический полноприводный внедорожник Toyota RAV4 EV обладает типичной для такого типа автомобилей внешностью, однако с существенными отличиями. Мощный и грузный кузов с габаритами 4574×1816×1816 мм сконструирован так, чтобы улучшить показатель аэродинамики, который составляет всего 0,30 Cd при общем весе в 1828 кг.
Снижению коэффициента лобового сопротивления Toyota RAV4 EV по сравнению с его бензиновым собратом, у которого он равен 0,34 Cd, способствовала новая радиаторная решетка на переднем бампере, более аэродинамические зеркала и глубокий задний спойлер, а также продуманная обшивка днища кузова.
Также в электрическом грузовике снизилось потребление энергии аккумулятора за счет использования светодиодных ближних фар ближнего света с высокими пучками галогенных проекторов, светодиодных дневных ходовых огней, которые затемняются до габаритных огней и светодиодных задних фонарей.
Хорошую видимость водителю обеспечивает высокое положение сидения, низкий обтекатель и скошенный капот, а также длинные боковые окна, облегчающие проверку полос по бокам.
Интерьер Toyota RAV4 EV
Toyota RAV4 EV — вместительный и просторный. В нем помещается 5 человек и груз объемом до 1030 л. За счет того, что спинки задних сидений откидываются, а сиденья с раздельными сиденьями 60/40 выдвигаются вперед и назад, в электромобиле легко оптимизировать пассажирскую и грузовую емкость.
Салон автомобиля оформлен просто и неброско, но удобно и технологично — текстильная 2-цветная обшивка шестиступенчатых регулируемых сидений водителя и пассажиров с подлокотниками и подголовниками, отделение для мелочей напротив переднего пассажирского места, цифровые датчики, центральный стек с восьмидюймовым цветным сенсорным ЖК-дисплеем, отсутствие ручек управления и необычный механизм переключения передач, заимствованный у Prius.
По бокам цифрового спидометра расположены два малогабаритных датчика.
Левый отвечает за показатели состояния автомобиля, в то время как правый может прокручивать экраны, чтобы показать эффективность поездки и оценить уровень вождения водителя.
Большой сенсорный экран содержит элементы управления звуком, резервную камеру, навигационную систему, которая может найти зарядные станции и систему приложений Toyota Entune.
Технические характеристики
Toyota RAV4 EV приводится в движение с помощью электродвигателя мощностью 115 кВт (154 л.с.) и крутящим моментом 218 Нм в обычном режиме и 273 Нм в спортивном режиме, питающегося от литий-ионных аккумуляторов емкостью 30-41,8 кВт•ч разработанных компанией Tesla.
Отметим, в отличие от других электроприборов, RAV4 EV имеет два режима зарядки: Normal и Extended. Нормальная зарядка 30 кВт•ч аккумулятора от домашней сети в 220 В происходит за 44 часа и позволяет электромобилю пройти до 160 км, расширенная зарядка батареи емкостью 41,8 кВт•ч происходит за 52 часа дает возможность проехать автомобилю до 200 км.
Быстрая зарядка на специальных станциях пополнит запас энергии за 6-8 часов.
В Toyota RAV4 EV — 2 режима езды: спортивный (разгон с 0 до 96 км/час за 7 секунд при максимальной скорости в 166 км/час) и обычный (разгон с 0 до 96 км/час за 8,6 секунды при максимальной скорости до 137 км/час).
| Тип двигателя | Асинхронный двигатель переменного тока |
| Тип топлива | Электроенергия |
| Количество электромоторов | 1 |
| Максимальный крутящий момент электромотора | 370 Нм |
| Тип аккумулятора | Литий-ионный |
| Напряжение | 220 В |
| Коробка передач | Автоматическая |
| Привод | Передний |
| Усилитель руля | Электрический |
| Передняя подвеска | McPherson |
| Задняя подвеска | Двухрычажная |
| Тормоза передние | Дисковые вентилируемые |
| Тормоза задние | Дисковые |
| Размеры передних шин | 225/65 R17 |
| Размеры задних шин | 225/65 R17 |
| Материал дисков | Легкосплавные |
| Количество мест | 5 |
| Количество дверей | 5 |
| Длина | 4574 мм |
| Ширина | 1816 мм |
| Высота | 1684 мм |
| Клиренс | 150 мм |
| Колесная база | 2659 мм |
| Колея передних колес | 1600 мм |
| Колея задних колес | 1600 мм |
| Снаряженная масса | 1828 кг |
| Полная масса | 2270 кг |

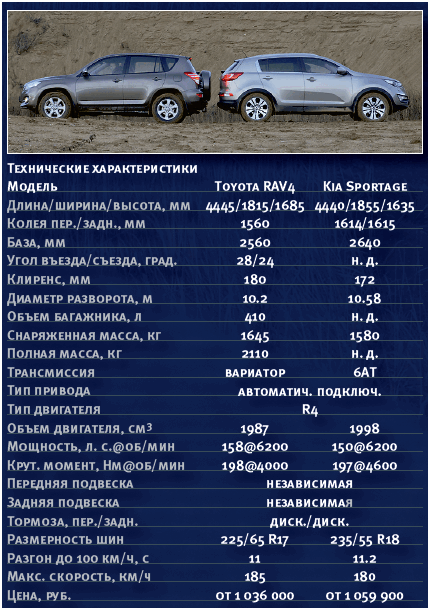

Toyota RAV4 (модель 2017 года)
2017 rav4
↓ Добавить фото этого авто ↓ ↑ Скрыть загрузчик фотографий ↑
Мощность
152 л.
с.
Скорость
185 км/час
Вес
1565 кг
Объем двигателя
2 литра
Расход топлива
8.5
Коробка передач
механическая, 6-ти ступенчатая
Мощность, разгон, скорость
| Максимальная мощность | 152 л.с. (113.3 кВт) при 6200 об/мин |
|---|---|
| Максимальный крутящий момент | 196 Нм (20 кГм) при 4000 об/мин |
| Разгон от 0 до 100 км/час | 9. 9 секунд |
| Максимальная скорость | 185 км/час |
Объем двигателя, длина, масса
| Тип кузова | 4/5 местный спортивный внедорожник |
|---|---|
| Длина | 4605 мм |
| Снаряженная масса | 1565 кг |
| 2 литра, 1987 см3 | |
| Цилиндров | 4, расположение однорядное |
| Расход топлива | в городе | 8. 5 л/100 км |
|---|---|---|
| за городом | 5.7 л/100 км | |
| смешанный цикл | 6.7 л/100 км | |
| Выброс CO2 | 155 г/км | |
Подробные технические характеристики
| Тип кузова | 4/5 местный спортивный внедорожник | |
|---|---|---|
| Количество дверей | 5 | |
| Длина | 4605 мм | |
| Ширина | 1845 мм | |
| Высота | 1675 мм | |
| Колесная база расстояние между передней и задней осью | 2660 мм | |
| Отношение длины к колесной базе | 1. 73 | |
| Колея колес | передних | 1570 мм |
| задних | 1570 мм | |
| Дорожный просвет | 163 мм | |
| Снаряженная масса | 1565 кг | |
| Объем топливного бака | 60 литров | |
| Коэффициент лобового аэродинамического сопротивления | 0.34 | |
| Тип | бензиновый, без наддува | |
|---|---|---|
| Производитель | Toyota | |
| Код | 3ZR-FAE | |
| Цилиндров | 4, расположение однорядное | |
| Рабочий объем | 2 литра, 1987 см3 | |
| Диаметр цилиндра × ход поршня | 80. 5 × 97.6 мм | |
| Диаметр цилиндра / ход поршня | 0.82 | |
| Клапанный механизм | с двумя верхними распределительными валами DOHC 16 клапанов всего | |
| Максимальная мощность | 152 л.с. (113.3 кВт) при 6200 об/мин | |
| Максимальный крутящий момент | 196 Нм (20 кГм) при 4000 об/мин | |
| Степень сжатия | 10:1 | |
| Система подачи топлива | непосредственный бензиновый впрыск | |
| Разгон от 0 до 100 км/час | 9. 9 секунд | |
| Максимальная скорость | 185 км/час | |
| Мощность на единицу массы | 97.18 л.с./тонну | |
| Расход топлива | в городе | 8.5 л/100 км |
| за городом | 5.7 л/100 км | |
| смешанный цикл | 6.7 л/100 км | |
| Выброс CO2 | 155 г/км | |
| Расположение двигателя | переднее | |
| Привод | полный привод | |
| Размер шин | передних | 225/65 R 17 |
| задних | 225/65 R 17 | |
| Коробка передач | механическая, 6-ти ступенчатая | |
| Передаточное число высшей передачи | 0. 73 | |
| Передаточное число главной передачи | 4.6 | |
предыдущее авто следующее авто
Рабочие характеристики — человеческие ресурсы
Степень, в которой работники могут работать самостоятельно; требующий очень небольшого контроля и самодостаточен в выполнении своих должностных обязанностей.
Степень совершения сотрудником ошибок или ошибок, требующих исправления.
Степень, в которой сотрудник может адаптироваться к изменениям работы или организации.
Внешний вид работника на работе; чистота, ухоженность, опрятность и соответствие одежды работе.
Заботится о том, находится ли сотрудник на работе каждый день.
Эффективность, с которой сотрудник представляет точную информацию как устно и в письменной форме.
Степень, в которой работник сотрудничает с руководителями, коллегами и теми, кто для которого выполняется работа.
Степень, в которой работник может быть уверен в соблюдении графика работы и выполнении должностные обязанности и обязательства.
Степень, в которой работник проявляет интерес и энтузиазм к своей работе и гордится хорошо выполненной работой.
Степень, в которой сотрудник знает детали работы и следует работе процедуры.
Качество рабочих решений, принимаемых работником.
Степень, в которой работник эффективно выполняет свою работу и эффективно
соответствует срокам.
Степень оперативности сотрудника в отчетах о работе и заданиях/назначениях в указанное время.
Степень, в которой сотрудник аккуратно, тщательно и точно выполняет работу задания в соответствии с установленными стандартами качества.
Степень, в которой работник выполняет приемлемый объем работы для выполнять графики, которые они контролируют.
Степень, в которой работник устанавливает позитивные отношения с коллегами (например, умение работать в команде, быть тактичным и вежливым с коллегами).
Степень, в которой работник устанавливает хорошие отношения с общественностью (для например, быть вежливым и услужливым).
Степень, в которой работник следует установленным правилам техники безопасности и исправляет
небезопасные методы работы на рабочем месте.
Насколько эффективно и результативно работник использует свое время для выполнения своей работы задачи (например, не откладывает до последней минуты работу над важными проектами).
Степень, в которой сотрудник хочет узнать о своей работе и задает умные вопросы вопрос о работе.
Менеджер озабочен принятием решений. Иногда их можно сделать с помощью
простая логика. Другие решения требуют умения взвешивать «за» и «против».
в основном очень неопределенная или двусмысленная ситуация, требующая высокого уровня
суждение или даже интуиция. Поэтому менеджер должен развивать навыки принятия решений,
включая способность справляться с двусмысленностью и неопределенностью, находя баланс между
необходимость временами руководствоваться субъективными ощущениями, не игнорируя при этом объективных
логика.
Успешные менеджеры владеют такими основными фактами, как цели и планы (длинные и в краткосрочной перспективе), знание продукта или услуги, кто работает в организации, роли и отношения между различными отделами, их собственная работа и то, что от них ожидается. Если они не хранят всю эту информацию, они знают, где ее взять, когда им это нужно. это.
Менеджеры различаются по степени, в которой они могут чувствовать, что происходит в конкретном
ситуация. Успешные менеджеры относительно чувствительны к событиям и могут настроиться на них.
к тому, что происходит вокруг них. Они проницательны и открыты к информации – «жесткие».
информация, такая как цифры и факты, и «мягкая» информация, такая как чувства
других людей.
Менеджеры с такой чувствительностью способны адекватно реагировать
к ситуациям по мере их возникновения.
В основном это включает в себя контроль за выполнением согласованных организационных планов. Контроль включает в себя: установление стандартов, измерение производительности по этим стандартов и исправление отклонений от стандартов и планов.
Способность придумывать уникальные ответы на ситуации и иметь широту понимания, чтобы распознавать и использовать на практике новые подходы. Он включает в себя не только наличие новых идей, но также способность распознавать хорошую идею, когда она приходит от кого-то еще.
Это относится к постоянному обучению и росту менеджера и сотрудников.
Разработка
включает в себя: непрерывное образование и обучение, чтобы быть в курсе текущего состояния
искусство в своей области, делая прогнозы на основе текущих тенденций, определяя обучение
потребности и выбор подходящей учебной деятельности.
Менеджер мотивирует, создавая организационную среду или климат, в котором сотрудники могут работать в меру своих возможностей. Страдает мотивация сотрудников по: самой работе, чувству достижения, полученному от выполнения работы, признанию получено за выполненную работу; возможность продвижения и роста; и смысл доверия и ответственности.
Процесс организации людей, задач и ресурсов в наиболее упорядоченном виде.
и эффективный способ. Организация включает в себя: структурирование или группирование сотрудников и их
деятельность; назначение конкретной работы конкретным группам или отдельным лицам; и решение
по цепочке подчинения, объему контроля и делегированию полномочий.
Работа менеджера сопряжена с определенным эмоциональным стрессом и напряжением, которое возникает, когда
естественное следствие рабочих ситуаций, связанных с властью, лидерством, властью,
межличностный конфликт, достижение целей и сроков, все в рамках некоторых
неопределенность и двусмысленность. Успешные менеджеры должны с этим справляться. Устойчивые средства
что они чувствуют стресс, (они не становятся толстокожими и бесчувственными, но
способен справиться с этим, сохраняя самообладание и в некоторой степени отдавая.
Процесс построения предположений о будущем и сбора фактов и мнений визуализировать и выполнять предлагаемые действия. Планирование включает в себя; установление цели; сообщение целей; геодезические ресурсы; установление политики, выбор альтернатив и принятие мер; создание процедур и правил; установление бюджеты; установление расписания; и принятие решения о стандартах.
Включает достижение целей позитивных действий в таких областях, как прием на работу, продвижение по службе; или размещение;
уровень личной и организационной приверженности равным возможностям; продвигаться к
достижение полностью интегрированной и представительной рабочей силы; и вклад в
программы для меньшинств и другие цели обеспечения равных социальных/экономических возможностей.
Эта категория включает технические знания, например технологии, относящиеся к результатам необходимый; методы построения избирательного округа; инженерные знания; соответствующее законодательство; источники финансирования; и знание основных принципов и теорий управления, таких как как планирование, организация и контроль.
Одно из часто цитируемых определений менеджмента звучит так: «Выполнение задач с помощью других людей».
Это определение может быть неадекватным, но оно указывает на одну из ключевых особенностей
работа менеджера — она требует навыков межличностного общения. Успешный менеджер развивается
ряд способностей, которые необходимы в таких видах деятельности: общение, делегирование,
ведение переговоров, разрешение конфликтов, продажа убеждения, использование авторитета и реагирование на него.
ПРИМЕЧАНИЕ. Все руководители и менеджеры должны иметь рейтинг «Содействие равным возможностям» , если их должностные обязанности или обязанности включают или влияют на любое из следующего: прием на работу, продвижение или размещение сотрудников, надзор, закупка или заключение контрактов.
Характеристики регулирующего клапана | Спиракс Сарко
Их примеры и присущие им характеристики показаны на рисунках 6.5.1 и 6.5.2.
Характеристика быстрого открытия
Плунжер клапана с характеристикой быстрого открытия дает большое изменение расхода при небольшом подъеме клапана из закрытого положения. Например, подъем клапана на 50 % может привести к тому, что проходное сечение отверстия и скорость потока составят до 90 % от его максимального потенциала.
Клапан, использующий заглушку этого типа, иногда называют клапаном с характеристикой «открыто/закрыто».
В отличие от линейных и равнопроцентных характеристик, точная форма кривой быстрого открытия не определена в стандартах. Таким образом, два клапана, один из которых обеспечивает 80% расход при 50% подъема, а другой 90% при 60% подъеме, можно рассматривать как имеющие характеристики быстрого открытия.
Клапаны быстрого открывания, как правило, имеют электрический или пневматический привод и используются для управления «вкл/выкл».
Регулирующий клапан самодействующего типа, как правило, имеет форму пробки, аналогичную быстро открывающейся пробке на рис. 6.5.1. Положение пробки реагирует на изменения давления жидкости или пара в системе управления. Движение плунжера клапана этого типа может быть чрезвычайно малым по сравнению с небольшими изменениями в контролируемых условиях, и, следовательно, клапан имеет высокую степень регулирования. Таким образом, плунжер клапана способен воспроизвести небольшие изменения расхода и не должен рассматриваться как быстро открывающийся регулирующий клапан.
Линейная характеристика
Плунжер клапана с линейной характеристикой имеет такую форму, что расход прямо пропорционален подъему клапана (H) при постоянном перепаде давления. Линейный клапан достигает этого за счет линейной зависимости между подъемом клапана и площадью проходного отверстия (см. Рисунок 6.5.3).
Например, при подъеме клапана 40 % размер проходного сечения 40 % позволяет проходить 40 % полного потока.
Равнопроцентная характеристика (или логарифмическая характеристика)
Эти клапаны имеют плунжер клапана такой формы, что каждое увеличение подъема клапана увеличивает расход на определенный процент от предыдущего расхода. Зависимость между подъемом клапана и размером отверстия (и, следовательно, расходом) является не линейной, а логарифмической и выражается математически в уравнении 6.5.1:
равнопроцентная характеристика 10 м³/ч. Если клапан имеет динамический диапазон 50:1 и подвергается постоянному перепаду давления, используя уравнение 6.
5.1, какое количество будет проходить через клапан с подъемами 40 %, 50 % и 60 % соответственно?
Увеличение объемного расхода через этот тип регулирующего клапана увеличивается на равный процент на равное приращение движения клапана:
- Когда клапан открыт на 50%, он проходит 1,414 м³/ч, увеличение на 48 % по расходу 0,956 м³/ч, когда клапан открыт на 40%.
- Когда клапан открыт на 60 %, он будет проходить 2,091 м³/ч, что на 48 % больше, чем расход 1,414 м³/ч, когда клапан открыт на 50 %.
Видно, что (при постоянном перепаде давления) при увеличении подъема клапана на 10 % расход через регулирующий клапан увеличивается на 48 %. Это всегда будет иметь место для равнопроцентного клапана с диапазоном изменения 50. Для интереса, если клапан имеет диапазон диапазона 100, прирост расхода при изменении подъема клапана на 10% составляет 58%.
В таблице 6.5.1 показано, как изменение расхода изменяется в диапазоне подъема клапана для равнопроцентного клапана в примере 6.
5.1 с диапазоном изменения 50 и постоянным перепадом давления.
Иногда используются несколько других присущих клапану характеристик, таких как параболический, модифицированный линейный или гиперболический, но наиболее распространенными типами в производстве являются клапаны с быстрым открытием, линейные и равнопроцентные.
Соответствие характеристики клапана характеристике установки
Каждое приложение будет иметь уникальную характеристику установки, которая связывает расход жидкости с потребностью в тепле. Перепад давления на клапане, контролирующем поток теплоносителя, также может изменяться:
- В водяных системах характеристическая кривая насоса означает, что при уменьшении расхода давление перед клапаном увеличивается (см. Пример 6.5.2 и Модуль 6.3).
- В системах регулирования температуры пара перепад давления на регулирующем клапане намеренно изменяется, чтобы удовлетворить требуемую тепловую нагрузку.
Характеристика регулирующего клапана, выбранного для применения, должна давать прямую зависимость между открытием клапана и расходом на максимально возможном протяжении хода клапана.
В данном разделе будут рассмотрены различные варианты характеристик клапанов для управления водяными и паровыми системами. Как правило, линейные клапаны используются для водяных систем, в то время как паровые системы, как правило, лучше работают с равнопроцентными клапанами.
1. Система водяного циркуляционного отопления с трехходовым краном
В системах водоснабжения, где постоянный расход воды смешивается или отводится трехходовым клапаном в уравновешенный контур, потери давления на клапане поддерживаются как можно более стабильными для поддержания баланса в системе .
Заключение
— В этих случаях наилучшим выбором обычно является клапан с линейной характеристикой. Из-за этого установленные и собственные характеристики всегда одинаковы и линейны, а коэффициент усиления в контуре управления будет ограниченным.
2. Система регулирования уровня котловой воды – водяная система с двухходовым клапаном
В системах данного типа (пример показан на рис.
6.5.6), где двухходовой регулирующий клапан питательной воды варьируется расхода воды падение давления на регулирующем клапане будет меняться в зависимости от расхода. Это изменение вызвано:
- Характеристикой насоса. По мере уменьшения расхода перепад давления между насосом и котлом увеличивается (это явление более подробно обсуждается в Модуле 6.3).
- Сопротивление трению трубопровода изменяется в зависимости от расхода. Потеря напора на трение пропорциональна квадрату скорости. (Это явление более подробно обсуждается в Модуле 6.3).
- Давление внутри котла зависит от количества пара, типа системы управления горелкой и режима ее управления.
Пример 6.5.2 Выбор и размер клапана питательной воды на рисунке 6.5.6
В упрощенном примере (который предполагает постоянное давление в котле и постоянные потери на трение в трубопроводе) котёл рассчитан на производство 10 тонн пара в час. Рабочие характеристики питательного насоса котла приведены в таблице 6.
5.2 вместе с результирующим перепадом давления (ΔP) на клапане питательной воды при различных расходах при максимальном требуемом расходе 10 м³/ч питательной воды и ниже.
Примечание: ΔP клапана представляет собой разницу между давлением нагнетания насоса и постоянным давлением в котле 10 бар изб. Обратите внимание, что давление нагнетания насоса будет падать по мере увеличения расхода питательной воды. Это означает, что давление воды перед клапаном питательной воды также падает с увеличением расхода, что повлияет на соотношение между падением давления и расходом через клапан.
Из Таблицы 6.5.2 можно определить, что падение давления нагнетания насоса составляет около 26 % от холостого хода до полной нагрузки, но падение перепада давления на клапане питательной воды намного больше и составляет 72 %. Если при выборе размера клапана не учитывать падающий перепад давления на клапане, размер клапана может быть меньше.
Как обсуждалось в модулях 6.
2 и 6.3, пропускная способность клапана обычно измеряется в Kv. В частности, Kvs относится к площади прохода клапана, когда он полностью открыт, а Kvr относится к площади прохода клапана, как того требует приложение.
Определите, составляет ли проходное сечение полностью открытого клапана с Kvs, равным 10, 100 %. Если клапан закрывается так, что проходное сечение составляет 60 % от полностью открытого проходного сечения, Kvr также составляет 60 % от 10 = 6. Это применимо независимо от собственной характеристики клапана. Скорость потока через клапан при каждом открытии будет зависеть от перепада давления в данный момент.
Используя данные в Таблице 6.5.2, требуемую пропускную способность клапана, Kvr, можно рассчитать для каждого дополнительного расхода и перепада давления на клапане, используя уравнение 6.5.2, полученное из уравнения 6.3.2. Kvr можно рассчитать рассматривается как фактическая пропускная способность клапана, необходимая для установки, и, если построить ее в зависимости от требуемого расхода, полученный график можно назвать «кривой установки».
При полной нагрузке, из таблицы 6.5.2:
Требуемый расход через клапан = 10 м³/ч
ΔP через клапан = 1,54 бар
Из уравнения 6.5.2:
Взяв расход клапана и ΔP клапана из таблицы 6.5.2, Kvr для каждого приращения можно определить по уравнению 6.5.2; и они сведены в таблицу 6.5.3.
Построение кривой установки
Kvr 8,06 удовлетворяет условию максимального расхода 10 м3/ч для этого примера.
Кривая установки может быть построена путем сравнения расхода с Kvr, но обычно удобнее рассматривать кривую установки в процентах. Это просто означает процентное отношение Kvr к Kvs, или, другими словами, процент фактической площади прохода по отношению к полностью открытой площади прохода.
Для этого примера: Кривая установки строится на основе отношения Kvr при любой нагрузке к Kvs 8,06. Клапан с Kvs 8,06 будет «идеального размера» и будет описывать кривую установки, как показано в таблице 6.
5.4 и показано на рисунке 6.5.7. Эту установочную кривую можно рассматривать как пропускную способность клапана идеального размера для этого примера.
Видно, что, поскольку размер клапана идеально подходит для этой установки, максимальный расход достигается, когда клапан полностью открыт.
Однако маловероятно и нежелательно выбирать клапан идеального размера. На практике выбранный клапан обычно должен быть как минимум на один размер больше и, следовательно, иметь Kvs больше, чем Kvr установки.
Поскольку клапан с Kvs 8,06 недоступен в продаже, следующий более крупный стандартный клапан будет иметь Kvs 10 с номинальными соединениями DN25.
Интересно сравнить линейные и равнопроцентные клапаны, имеющие Kvs 10, с кривой установки для этого примера.
Рассмотрим клапан с линейной собственной характеристикой
Клапан с линейной характеристикой означает, что зависимость между подъемом клапана и площадью проходного сечения является линейной.
Таким образом, проходное сечение и высота подъема клапана при любом расходе представляют собой просто Kvr, выраженный как доля Kvs клапана. Например:
Из таблицы 6.5.4 видно, что при максимальном расходе 10 м³/ч Kvr составляет 8,06. Если линейный клапан имеет Kvs 10, чтобы клапан удовлетворял требуемому максимальному расходу, клапан поднимется: линейный клапан, как показано в таблице 6.5.5.
Равнопроходному клапану потребуется точно такая же проходная площадь, чтобы обеспечить такой же максимальный расход, но его подъем будет отличаться от подъема линейного клапана.
Рассмотрим клапан с равнопроцентной характеристической характеристикой
При заданном диапазоне изменения клапана 50:1, τ = 50, подъем (H) можно определить с помощью уравнения 6.5.1:
Процентный подъем клапана обозначается Уравнение 6.5.3.
Поскольку объемный расход через любой клапан пропорционален проходной площади отверстия, уравнение 6.
5.3 можно изменить, чтобы получить равный процент подъема клапана относительно проходной площади и, следовательно, Kv.
Это показано уравнением 6.5.4.
Как уже было рассчитано, Kvr при максимальном расходе 10 м³/ч составляет 8,06, а Kvs клапана DN25 равно 10. Таким образом, используя уравнение 6.5.4, требуемый подъем клапана при полной нагрузке составляет:
поэтому:
Используя ту же процедуру, подъем клапана, требуемый при различных скоростях потока, может быть определен из уравнения 6.5.4 и показан в таблице 6.5.6.
Сравнение линейного и равнопроцентного клапанов для этого приложения
Результирующая кривая применения и кривые клапана для применения в примере 6.5.2 как для линейных, так и для равнопроцентных собственных характеристик клапана показаны на рис. 6.5.8.
Обратите внимание, что равнопроцентный клапан имеет значительно больший подъем, чем линейный клапан, для достижения того же расхода.
Интересно также отметить, что, хотя Kvs каждого из этих клапанов больше, чем у «клапана идеального размера» (который дает установочную кривую), равнопроцентный клапан дает значительно более высокий подъем, чем установочная кривая. Для сравнения, линейный клапан всегда имеет меньший подъем, чем кривая установки.
Округлый характер кривой линейного клапана обусловлен падением перепада давления на клапане по мере увеличения расхода. Если бы давление насоса оставалось постоянным во всем диапазоне расходов, кривая установки и кривая для линейного клапана были бы прямыми линиями.
Наблюдая за кривой для равнопроцентного клапана, можно увидеть, что, хотя линейная зависимость не достигается на всем протяжении его хода, она превышает 50% расхода.
Равнопроцентный клапан имеет преимущество перед линейным клапаном при низких расходах. Учтите, что при 10% расходе 1 м³/ч линейный клапан поднимается только примерно на 4%, тогда как равнопроцентный клапан поднимается примерно на 20%.
Хотя площадь проходного сечения обоих клапанов будет одинаковой, форма равнопроцентного плунжера клапана означает, что он работает дальше от своего седла, что снижает риск повреждения от удара между плунжером клапана и седлом из-за быстрого снижения нагрузки. при низких расходах.
Равнопроцентный клапан увеличенного размера по-прежнему будет обеспечивать хороший контроль во всем диапазоне, в то время как линейный клапан увеличенного размера может работать менее эффективно, вызывая быстрые изменения расхода при небольших изменениях подъемной силы.
Заключение. В большинстве случаев равнопроцентный клапан обеспечивает хорошие результаты и очень устойчив к превышению размера. Он будет обеспечивать более постоянное усиление при изменении нагрузки, помогая обеспечить более стабильный контур управления в любое время. Тем не менее, из рисунка 6.5.8 видно, что если линейный клапан имеет правильный размер, он будет отлично работать в этом типе подачи воды.
3. Регулирование температуры паровой установки с помощью двухходового клапана
В теплообменниках, использующих пар в качестве основного теплоносителя, регулирование температуры достигается путем изменения расхода пара через двухходовой регулирующий клапан чтобы соответствовать скорости, с которой пар конденсируется на нагревательных поверхностях.
Этот изменяющийся поток пара изменяет давление (и, следовательно, температуру) пара в теплообменнике и, следовательно, скорость теплопередачи.
Пример 6.5.3
В конкретном процессе теплообмена пар-вода предлагается следующее:
- Вода нагревается от 10°C до постоянной температуры 60°C.
- Расход воды варьируется от 0 до 10 л/с (кг/с).
- При полной нагрузке в змеевиках теплообменника требуется пар под давлением 4 бар абс.
- Общий коэффициент теплопередачи (U) составляет 1 500 Вт/м2°C при полной нагрузке и снижается на 4 % на каждые 10 % снижения расхода вторичной воды.
Используя эти данные и применяя правильные уравнения, можно определить следующие свойства:
- Площадь теплопередачи для удовлетворения максимальной нагрузки. Пока это не установлено, можно найти следующее:
- Температура пара при различных тепловых нагрузках.
- Давление пара при различных тепловых нагрузках.
При максимальной нагрузке:
- Найдите тепловую нагрузку.
Тепловая нагрузка определяется по уравнению 2.6.5:
- Найдите площадь теплообмена, необходимую для удовлетворения максимальной нагрузки.
Площадь теплопередачи (A) может быть определена по уравнению 2.5.3:
На данном этапе ΔTLM неизвестна, но может быть рассчитана по температуре первичного пара и вторичной воды с использованием уравнения 2.5.5.
- Найдите среднелогарифмическую разность температур.
ΔTLM можно определить из уравнения 2.5.5:
Найти условия при других тепловых нагрузках при снижении расхода воды на 10%:
- Найдите тепловую нагрузку.
Если расход воды упадет на 10% до 9 кг/с, тепловая нагрузка уменьшится до:
Q̇ = 9 кг/с x (60 – 10°C) x 4,19 кДж/кг °C = 1 885,5 кВт
Начальное значение «U», равное 1 500 Вт/м2 °C, уменьшается на 4 %, поэтому требуемая температура в паровом пространстве может быть рассчитана по уравнению 2.
5.3:
- Найдите температуру пара при этой уменьшенной нагрузке. .
Если ΔTLM = 100°C и T1, T2 уже известны, то Ts можно определить по уравнению 2.5.5:
- Найдите расход пара.
Давление насыщенного пара при температуре 137°C составляет 3,32 бар абс. (из паровых таблиц Spirax Sarco).
При 3,32 бар абс., hfg = 2 153,5 кДж/кг, следовательно, из уравнения 2.8.1: 6.5.7.
Если давление пара, подаваемого на регулирующий клапан, задано равным 5,0 бар абс. и используется информация о давлении пара и расходе пара из таблицы 6.5.7; Kvr можно рассчитать по уравнению 6.5.6, полученному из формулы расхода пара (уравнение 3.21.2).
С помощью этой процедуры можно определить Kvr для каждого приращения расхода, как показано в таблице 6.5.8.
Кривая установки также может быть определена путем рассмотрения Kvr при всех нагрузках в сравнении с Kvs «идеального размера» 69,2.
Kvr 69,2 соответствует максимальному вторичному расходу 10 кг/с.
Так же, как и в примере 6.5.2, кривая установки описывается отношением Kvr при любой нагрузке к Kvs 69.2.
Такой клапан будет «идеального размера» для примера и будет описывать кривую установки, как указано в таблице 6.5.8 и показано на рисунке 6.5.9.
Установочную кривую можно рассматривать как пропускную способность клапана, размер которого идеально соответствует требованиям применения.
Видно, что, поскольку клапан с Kvs 69,2 «идеально подходит» для этого применения, максимальный расход достигается, когда клапан полностью открыт.
Однако, как и в Примере 6.5.2 подбора водяного клапана, нежелательно выбирать клапан идеального размера. На практике всегда будет так, что выбранный клапан будет по крайней мере на один размер больше требуемого и, следовательно, будет иметь Kvs больше, чем Kvr приложения.
Клапан с Kvs 69,2 недоступен в продаже, а следующий более крупный стандартный клапан имеет Kvs 100 с номинальным DN80 соединениями.
Интересно сравнить линейные и равнопроцентные клапаны с Kvs 100 с кривой установки для этого примера.
Рассмотрим клапан с линейной собственной характеристикой
Клапан с линейной характеристикой означает, что зависимость между подъемом клапана и площадью проходного сечения является линейной. Таким образом, и проходное сечение, и подъем клапана при любых условиях потока представляют собой просто Kvr, выраженный как доля Kvs клапана. Например.
При максимальном расходе воды 10 кг/с Kvr клапана пара составляет 69,2. Kvs выбранного клапана равно 100, следовательно, подъем равен:
Используя ту же процедуру, можно определить линейный подъем клапана для диапазона расходов, и он представлен в таблице 6.5.9.
* Кривая установки представляет собой процентное отношение Kvr при любой нагрузке к Kvr при максимальной нагрузке
Рассмотрим клапан с равнопроцентной собственной характеристикой
Равнопроцентному клапану потребуется точно такая же проходная площадь, чтобы обеспечить такой же максимальный расход, но его подъем будет отличаться от подъема линейного клапана.
Учитывая, что передаточное число клапана τ = 50, подъем (H) можно определить с помощью уравнения 6.5.4.
Используя ту же процедуру, процент подъема клапана можно определить по уравнению 6.5.4 для диапазона расходов для этой установки.
Соответствующие подъемы для линейных и равнопроцентных клапанов показаны в таблице 6.5.9.вместе с кривой установки.
Как и в примере 6.5.2, равнопроцентный клапан требует гораздо большего подъема, чем линейный клапан, для достижения того же расхода. Результаты представлены в виде графика на рисунке 6.5.10.
Наблюдается внезапное изменение формы графиков примерно при 90% нагрузки; это связано с эффектом критического перепада давления на регулирующем клапане, который возникает в этот момент.
При нагрузке выше 86% в этом примере можно показать, что давление пара в теплообменнике выше 2,9бар абс., что при 5 бар абс., питающем регулирующий клапан, является критическим значением давления. (Дополнительную информацию о критическом давлении см.
в Модуле 6.4 «Размер регулирующего клапана для пара»).
Общепризнано, что регулирующим клапанам трудно управлять ниже 10 % своего диапазона, и на практике они обычно работают в пределах от 20 % до 80 % своего диапазона.
Графики на рис. 6.5.10 относятся к линейным и равнопроцентным клапанам с Kvs 100, которые являются следующими по размеру стандартными клапанами с подходящей пропускной способностью выше кривой применения (требуемый Kvr 69.2), и обычно выбирается для этого конкретного примера.
Влияние регулирующего клапана большего размера, чем необходимо
Стоит подумать о том, какое влияние оказал бы следующий больший из линейных или равнопроцентных клапанов, если бы он был выбран. Чтобы выдерживать те же паровые нагрузки, каждый из этих клапанов должен был иметь меньший подъем, чем показанный на рис. 6.5.10.
Следующие более крупные стандартные клапаны имеют Kvs 160. Стоит отметить, как эти клапаны будут работать, если они будут выбраны, и как показано в Таблице 6.
