Устройство дисковых тормозов — Мир авто

Многие производители высокоскоростных автомобилей предпочитают дисковые тормозные механизмы, поскольку тормозные механизмы такого типа обеспечивают целый ряд преимуществ:



1. Поверхность, на которой генерируется тепло, непосредственно контактирует с воздухом, тогда как в случае с барабанными тормозными механизмами это не так. Более легкое рассеивание тепла обеспечивает лучшую устойчивость к потере эффективности тормозных механизмов и в целом тормозной системы при нагревании. Высокая температура уменьшает коэффициент трения фрикционного слоя и это явление становится заметным тогда, когда автомобиль, оснащенный барабанными тормозными механизмами, спускается по длинному горному склону, давление на тормозную педаль в конце спуска будет значительно сильнее, чем в начале.
2. Независимость от эффекта самозатормаживания. Неусиливаемое действие тормозных механизмов может потребовать приложения большего усилия, но действие таких тормозных механизмов будет прогрессивным, то есть тормозной механизм обеспечивает крутящий момент торможения, пропорциональный прилагаемому усилию.


3. Тормозной механизм не чувствителен к изменению величины трения.
4. Могут использоваться легко заменяемые саморегулирующиеся накладки.
5. Ход тормозной педали не увеличивается при нагревании диска, тогда как нагрев тормозного барабана приводит к его расширению, что ведет к увеличению хода педали.

Суппорт тормозного механизма с двумя цилиндрами

Конструкция дискового тормозного механизма малой мощности изображена на рис. 32.9. Разделяемый (разрезной) суппорт, жестко подсоединенный к корпусу цапфы, содержит цилиндры и два противоположно направленных поршня, которые действуют непосредственно на тормозные колодки с фрикционными накладками, монтируемые на каждой стороне диска. Поскольку накладки видны, степень износа можно легко оценить и они могут быть заменены при снятии разъемных штырей и пружин, удерживающих тормозные колодки с фрикционными накладками.

Резиновое уплотнение, установленное в канавке цилиндра, предотвращает утечку жидкости, а также обеспечивает втягивание поршня и накладки после срабатывания тормозного механизма (рис. 32.9b). Это не только обеспечивает компенсацию износа накладки, но и удерживает накладки вблизи диска.
Внутренние отверстия соединяют две камеры с жидкостью, а резиновый шланг обеспечивает подачу жидкости из главного тормозного цилиндра в суппорт тормозного механизма. На каждом суппорте имеется винт для удаления воздуха («прокачки»).

Обычно дисковые тормозные механизмы используются для передних колес, а на задние колеса устанавливаются обычные тормозные механизмы с активной и пассивной колодками.

Как работают дисковые тормоза (тормозные колодки и трос ручного тормоза)

У большинства современных автомобилей дисковые тормоза на передних колесах, а у некоторых — на всех четырех.

Disc brake

Дисковый тормоз — часть тормозной системы, которая фактически и помогает автомобилю остановиться. Самый распространенный тип дискового тормоза — однопоршневой плавающий суппорт. В этой статье мы расскажем об этом типе дискового тормоза.

Основное устройство дискового тормоза.

Местоположение дисковых тормозов в автомобиле.

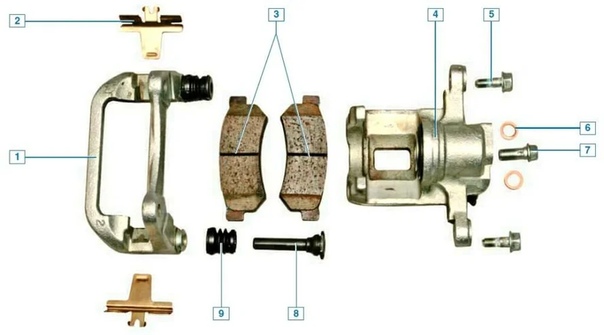

Главные компоненты дискового тормоза:

-Тормозные колодки.

-Суппорт с поршнем.

-Ротор, крепящийся к ступице.

Дисковый тормоз очень похож на тормоза велосипеда, которые имеют суппорт, прижимающий тормозные колодки к колесу. Но тут тормозные колодки сжимают не само колесо, а ротор, и воздействие происходит гидравлическим путем, а не через кабель. Трение колодок и диска приводит к тому, что диск замедляет ход.

Движущийся автомобиль обладает определенным количеством кинетической энергии, и тормозам необходимо погасить ее, чтобы остановить автомобиль. Как же тормоза это делают? Каждый раз, как только Вы останавливаете автомобиль, тормоза преобразовывают кинетическую энергию в тепло от трения колодок и дисков. Естественно они нагреваются, и весьма ощутимо. Поэтому большинство тормозных дисков делаются вентилированными.

Вентилированные тормоза обладают лопастями, находящимися между двух сторон диска, они прогоняют воздух сквозь диск, обеспечивая охлаждение.

Саморегулирующиеся тормоза.

Однопоршневый дисковый тормоз с плавающей скобой является самоцентрирующимся и саморегулирующимся. Такой суппорт способен скользить из стороны в сторону, двигаясь таким образом к центру каждый раз, как только начинает работать тормоз. Так как нет никакой пружины, которая отталкивает колодки от диска, колодки постоянно соприкасаются с ротором (но резиновое уплотнение поршня, и любое колебание в роторе может отодвинуть колодки на небольшое расстояние от ротора). Это важно, поскольку поршни в тормозах намного больше в диаметре чем те, которые находятся в главном цилиндре. Если бы тормозные поршни уходили в цилиндры, то пришлось бы несколько раз нажать педаль тормоза, для того, чтобы впрыснуть достаточное количество жидкости в тормозной цилиндр с целью приведения тормозных колодок в действие.

Раньше автомобили обладали двух, а то и четырех поршневым суппортом . Поршень (или два) на каждой стороне ротора вымещал колодку со своей стороны. От этого отказались, т.к. одно-поршневые конструкции являются более дешевыми и надежными.

Ручной тормоз.

В случае полного отказа основной системы торможения в автомобилях с дисковыми тормозами на всех четырех колесах, ручной тормоз приводится в действие отдельной системой. В большинстве автомобилей, чтобы привести в действие ручной тормоз, используется специальный трос(кабель).

У некоторых автомобилей с дисковыми тормозами на всех четырех колесах есть отдельный барабанный тормоз, встроенный ступицу задних колес. Этот барабанный тормоз используется только аварийной тормозной системы, и приводится в действие только кабелем; он не имеет гидравлики. У других автомобилей есть рычаг, который поворачивает винт, или приводит в действие кулачок, который давит на поршень дискового тормоза.

Сервисное обслуживание тормозов.

Наиболее распространенный тип обслуживания тормозов — замена колодок. Обычно на тормозных колодках имеется металлический элемент — индикатор износа.

Когда фрикционный материал стирается, индикатор износа взаимодействует с диском, издавая резкий звук. Это означает, что пришло время менять колодки. В суппорте имеется смотровое отверстие, чтобы видеть, сколько фрикционного материала осталось на колодках.

Иногда, на тормозной поверхности ротора возникают повреждения, например канавки различной глубины. Это может случиться если изношенная колодка находится в автомобиле слишком долго. Тормозные роторы могут также деформироваться, то есть потерять свою плоскостность. Если это случается, тормоза могут дрожать или вибрировать, когда вы останавливаетесь. Обе проблемы могут быть устранены путем повторной чистовой обработки (так называемая механическая обработка) ротора. Некоторое количество материала удаляется с обеих сторон ротора, чтобы восстановить плоскую и гладкую поверхность.

Вам не нужно проводить повторную полировку всякий раз, когда происходит замена колодок, а только если они деформированы или повреждены. На самом деле, полировка роторов, производимая чаще, чем требуется может привести к уменьшию срока их службы. Поскольку данная операция стирает материал, с каждой последующей полировкой роторы тормоза становятся тоньше. У всех тормозных роторов есть требования по минимально допустимой толщине. Эти требования можно найти в заводской инструкции.

Источник: Авто Релиз.ру.

Дисковая система тормозов. Дисковые тормоза

Не многие знают, но дисковые тормоза были изобретены первыми. Прототипом послужил механизм торможения карет и конных упряжек. Именно на них стали устанавливаться первые дисковые тормоза. Представляли они собой деревянные «башмаки», которые системой рычагов прижимались к ободу колеса и в случае необходимости, тормозили его. Потом на них стали устанавливаться кожаные накладки, для увеличения срока службы и т.д. Как ни странно, но барабанные тормоза, получили широкое распространение и обогнали дисковые на десятилетия. И только благодаря появлению мощных двигателей ДВС в середине 50-х, понадобилась недорогая, эффективная и простая система тормозов, коей и стали дисковые тормоза.



Дисковая тормозная система, как и любая другая, предназначена для изменения скорости движения автомобиля. В состав системы входит:

  • Тормозной диск, устанавливается на ступицу колеса и прижимается к ней гайками или болтами колес. Для лучшей вентиляции и отвода тепла при торможении, имеет вентиляционные отверстия. Диск считается само очищаемым, так как тормозные колодки не дают скапливаться на поверхности диска грязи и др.
  • Суппорт, представляющий собой чугунный корпус, состоящий из двух половин, из которых одна крепиться жестко, а вторая двигается, относительно ее в горизонтальной плоскости. Для крепления двух половин применяются направляющие втулки (для современных дисковых тормозов). Более старый вариант суппортов, состоял из одного неподвижного корпуса.
  • Тормозной цилиндр(ы) – устройство, состоящее из корпуса, внутри которого находится подвижный поршень. На поршень одета уплотнительная манжета, изготовленная из масло-бензо стойкой резины.
    На корпусе установлен спускной штуцер, для удаления скопившегося воздуха, при прокачке тормозов.
  • Тормозные колодки – это металлические пластины, на которые закреплены фрикционные накладки, изготовленные из не горящего, плотного и устойчивого к стиранию материала, например производных из асбеста. Устанавливаются в корпус суппорта, по обеим сторонам тормозного диска.

Общим для разных тормозных систем являются главный гидравлический цилиндр, тормозные трубки, вакуумный или электроусилитель тормозов и систем дополнительной активной безопасности – ABS, ESP и др.



Процесс торможения происходит следующим образом: водитель нажимает на педаль тормоза, главный гидравлический цилиндр создает давление в тормозных трубках. Давление тормозной жидкости приводит в действие поршень тормозного цилиндра. Поршень нажимает на тормозную колодку, которая прижимается к тормозному диску, в это же время действует сила в противоположном направлении, что заставляет вторую половину суппорта с тормозной колодкой прижиматься к другой стороне диска.

Таким образом, диск, зажатый между тормозными колодками, начинает уменьшать скорость. Соответственно и колесный диск начинает тормозиться.

После отпускания педали тормоза, давление пропадает, но вернуть поршень в исходное положение, позволяет мелкая вибрация диска, во время движения. Если диск будет иметь кривизну, то и поршни «утопятся» глубже, это приведет к тому, что при последующем нажатии на педаль, ее нужно нажать несколько раз, что бы подвести колодки к диску. Соответственно эффективность тормозов снижается.



Колодки находятся на минимальном расстоянии от поверхности диска и для их удержания, применяются стопорные пластины или пружины, реже штифты, которые служат одновременно и «успокоителями» тормозных колодок.

Более старый вариант дисковых тормозов, у которых применялись два и более тормозного цилиндра, считались не очень надежными. И если в более поздних моделях «Жигулей» устанавливались два цилиндра, которые толкали каждый свою колодку, то у «Москвича» их было четыре на каждый суппорт. Комментарии, как говорится, излишни…



РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:



Дисковый тормозной механизм

Как «гонка лошадиных сил» в Америке способствовала росту популярности дисковых тормозных механизмов?

Тормозная система

История появления

История полна парадоксов, не обошло это стороной и факт изобретения конструкции дисковых тормозов. Патент на устройство, названное дисковым тормозом, был получен в 1902 году Уильямом Ланчестером. Это был первый патент на автомобильную тормозную систему нового типа (хоть тормоза подобной конструкции и использовались еще с конца XIX века).  Но, увы, у них был ряд существенных недостатков – от слишком быстрого износа колодок до ужасного и громкого звука, который появлялся при контакте медных колодок с тормозным диском. Так что большой популярностью они не пользовались вплоть до второй половины XX века, когда с приходом новых технологий и материалов стало возможным избавиться от большинства недостатков этой конструкции. Постепенно дисковые тормоза начали появляться на легковых автомобилях. В том числе стимулом послужил и факт того, что динамические характеристики автомобилей рубежа 50-60 годов стали не соответствовать его тормозным возможностям. Особенно это было заметно в США, где во-всю начиналась «гонка лошадиных сил», в ходе которой каждый автопроизводитель стремился представить на рынке автомобиль с мотором, который был бы мощнее, чем у конкурентов. Барабанным тормозам было сложно управиться с прытью монстров с мощностью под 300-400 л.с. и весом под 2 тонны. И вот, использовавшиеся до этого в основном в автогонках и в авиации дисковые тормоза начали появляться на серийных автомобилях. Изначально они устанавливались только спереди, сзади же оставались традиционные барабанные тормоза. И только ближе к началу 70-ых  легковые автомобили стали оснащаться дисковыми тормозами «по кругу». Одним из пионеров в этом стала итальянская фирма Fiat, выпустив свою модель Fiat 124 с дисковыми тормозами на всех колесах.

Устройство и особенности

Дисковые тормоза очень напоминают велосипедный колодочный тормоз – принцип действия у них идентичный. Разница в том, что тут колодки прижимаются не к самому колесу, а к тормозному диску, и привод на них осуществляется гидравлическим путем, а не через кабель. Трение между колодкой и диском и заставляет автомобиль остановиться. При этом выделяется очень большое количество тепла, и по этой причине большинство современных дисковых тормозов являются вентилируемыми. Такая конструкция вентилируемых тормозных дисков отличается от обычного дискового тормоза тем, что ее диск разделен на две части, между которыми находятся лопасти, прогоняющие воздух сквозь сам тормозной диск, таким образом охлаждая его. Ставшие модными диски с перфорацией – отверстиями в плоскости диска – лишь бесполезное украшательство, тем не менее, все же имеющее незначительную практическую ценность – в эти отверстия забивается вода и грязь, за счет чего тормозная поверхность диска очищается быстрее и торможение становится более эффективным.





Преимущества и недостатки

Дисковый тормоз лучше охлаждается за счет свободной циркуляции воздуха между диском и поверхностью тормозной колодки. Помимо этого он самоочищается от воды и грязи, а так же продуктов износа – газы и металлическая пыль просто-напросто разлетаются с поверхности диска во время его вращения. Тем не менее, абразивных свойств той же грязи это не уменьшает, и при ее попадании в пятно контакта колодки с диском диск царапается, соответственно уменьшается его ресурс, а ввиду открытости диска всем ненастьям – этот процесс постоянен и рано или поздно встанет вопрос замены как дисков, так и колодок на новые. Так же из-за малого размера колодок возрастает необходимое усилие, которое должно на них оказываться, чтобы остановить автомобиль. Это приводит к повышению давления в тормозной системе и ускоренному износу колодок – они становятся расходным материалом. Из-за высоких температур, до которых разогреваются диски при активном торможении, возрастают требования к составу и термоустойчивости тормозных жидкостей, что не может не сказаться на их цене. Помимо прочего, возникают проблемы с установкой на дисковые тормоза привода стояночного тормоза.

Главным же преимуществами дисковых тормозов считаются скорость их срабатывания, стабильность работы и большие возможности для их регулировки. Все это увеличивает эффективность торможения и повышает безопасность движения.

Дисковые тормоза — становление и развитие технологии, устройство

Дисковые тормозные механизмы – сейчас их установка на автомобили стала привычным явлением, а любой автоконцерн стремится оборудовать такой системой все свои модели, не исключая и бюджетные. При этом всего полвека назад такие тормоза были редкостью и только начинали входить в автомобильный мир.

Фото: Тормозной диск в сборе с суппортом

Терминология

Дисковые тормозные механизмы предназначены для остановки или снижения скорости движения транспортного средства, а также для предотвращения самопроизвольного движения автомобиля. Это происходит за счет прижимания тормозных колодок к наружным плоскостям диска.

История возникновения и развития

Появление

Технология не нова – изобретена она была примерно в одно время с барабанными механизмами. Некоторое время дисковые тормоза использовались и в XIX веке. Однако запатентовал их в 1902 году британский изобретатель Фредерик Уильям Лачестер. Они показали неплохую эффективность, но их широкому распространению мешало то, что колодки производились из меди.

Это приводило к 2-м неприятным факторам:

  • Быстрый износ – медные колодки очень быстро стирались, а это означало необходимость их частой замены;
  • Скрип – шумность также мешала внедрению разработки. Визг меди о колесные диски был просто невыносим.

Кроме того, важным фактором, который ограничивал применение дисковых тормозов, был состав тормозных жидкостей того времени. Они производились на основе касторового масла (растительное) или спиртов, из-за чего закипали в самом гидроприводе во время сильного нагревания колодок и дисков. Как следствие, образовывались паровые пробки, а педаль тормоза часто «проваливалась», что приводило к авариям.

Итог – в первой половине века такие тормоза не устанавливались, так как малая мощность машин позволяла барабанным механизмам эффективно справляться с задачей остановки автомобиля. Только в 40-х годах дисковыми тормозами начали комплектоваться гоночные модели.

50-е годы

Однако в конце 50-х годов ситуация кардинально изменилась, так как автомобили становились мощнее и тяжелее. Особенно заметна эта тенденция была в США, где началось массовое создание «Мускул каров». Эти модели оснащались двигателями с огромной мощностью – по 300-500 л. с. и обладали ураганной динамикой. Кроме того, резко выросла масса автомобилей, что было спровоцировано, в первую очередь, соображениями безопасности.

Фото: Вентилируемый тормозной диск Audi RS в разрезе

Это привело к тому, что стандартных, барабанных тормозов стало просто «не хватать». При торможении тяжелых машин на высокой скорости они перегревались, что приводило к увеличению тормозного пути.

Кроме того, в эти годы начали выпускаться новые типы тормозных жидкостей, основанные на этиненгликоле. Они обладали гораздо большей температурой кипения и отлично подходили для использования в тормозных системах с дисковыми тормозами.

Развитие

Именно из-за указанных выше факторов внимание снова акцентировалось на дисковых тормозах. Однако поначалу их устанавливали лишь на переднюю ось, оставляя на задней традиционные барабаные тормоза. Но уже во второй половине 60-х начался переход к дисковым тормозам на обоих осях. Пионером стал итальянский концерн Fiat, создавший доступную для большинства модель Fiat 124, оснащенную дисковыми тормозными механизмами.

После этого начался массовый переход на эту технологию, хотя многие компании на бюджетных моделях оставляли барабанные тормоза.

Настоящее время

Сейчас подавляющее большинство моделей (даже бюджетных) оснащаются тормозами дискового типа. Конечно, барабанные не канули в лету – они до сих пор ставятся на некоторые авто, но только в базовых комплектациях.

Типы дисковых тормозов

Материал

Фото: Карбон-керамический тормозной диск на Porsche Carrera GT

  • Чугунные – эти диски самые простые и дешевые, а еще чугун обладает хорошими фрикционными свойствами, но при нагреве он быстро коррозирует.
  • Нержавеющая сталь – их стойкость к ржавчине на порядок выше, но фрикционные качества заметно хуже. А это заставляет увеличивать размер.
  • Карбон – такая продукция обладает отменными качествами в отношении тормозной динамики, он вообще не ржавеет, а еще легко переносит перепады температуры.
  • Керамические диски – еще совсем недавно подобные устройства ставились исключительно на гоночные автомобили. Причина тому – высокая цена. Сейчас ими начинают комплектовать и серийные модели бизнес класса.

Керамические диски отличаются отменными показателями стойкости к перегреву, что обеспечивает не только качественную тормозную динамику, но также и огромный ресурс. Некоторые колодки в таких устройствах снабжены специальными электронными датчиками, которое сигнализируют на приборную панель о минимальном остаточном ресурсе колодок.

Вентилируемые – они характеризуются наличием 2-х фрикционных поверхностей, между которыми находятся перемычки, позволяющие воздуху циркулировать между дисками. Кроме того, фрикционную поверхность нередко делают перфорированной, что ускоряет процесс охлаждения.

Еще встречаются дисковые тормоза с электрическим или пневматическим приводом.

Достоинства

В сравнении с барабанными тормозными механизмами, дисковые обладают рядом преимуществ:

Фото: Дисковые тормозные механизмы от Brembo

  • стоимость – такая конструкция дешевле в производстве;
  • габариты – дисковые тормоза компактнее;
  • малый вес – подобные конструкции легче барабанных;
  • эффективность – благодаря плоской поверхности диска, колодки прижимаются к его площади равномерно, даже несмотря на меньшую их площадь, если сравнивать с барабанными;
  • охлаждение – по причине того, что воздух может циркулировать между диском и колодками, они быстрее охлаждаются;
  • самоочищение – во время вращения диска грязь с него просто отлетает, тогда как в барабанных устройствах выработка колодок и пыль скапливаются внутри барабана;
  • стабильность эксплуатационных характеристик.

Таким образом, существенные преимущества дисковых тормозов привели к их широкому распространению.

Дисковый тормоз | Тормозная система

По конструктивному исполнению дисковых тормозных механизмов их подразделяют на открытые и закрытые, одно- и многодисковые, а в зависимости от конструкции диска различают механизмы со сплошным и вентилируемым, металлическим и биметаллическим дисками.

Самый простой, сплошной диск применяется в тех случаях, когда возможно активное охлаждение дискового тормоза. Вентилируемый диск выполняется в виде крыльчатки-турбины.

По способу крепления скобы различают дисковые тормозные механизмы с фиксированной и плавающей скобой.

Рис. Дисковый тормоз:
а — общий вид; б — поперечный разрез; 1 — тормозной диск; 2 — кожух; 3 — тормозные колодки; 4 — суппорт; 5 — трубка; 6 — клапан удаления воздуха; 7 — рабочий тормозной цилиндр; 8 — подвижные поршни; 9 — уплотнительное кольцо; 10 — резиновая манжета; 11 — фрикционные накладки

Дисковый тормоз с фиксированной скобой обеспечивает большое приводное усилие и повышенную жесткость механизма. В дисковом тормозе вращающейся деталью является тормозной диск 7, изготовленный, как правило, из чугуна и жестко прикрепленный к ступице колеса. К диску с двух сторон прижимаются тормозные колодки 3 с фрикционными накладками 11, установленные в защитном суппорте 4, прикрепленном к неподвижной стойке подвески. Внутри суппорта в специальные пазы установлены цилиндры 7 с поршнями, прижимающие тормозные колодки к диску в момент торможения. Под действием сил трения вращение диска прекращается, колеса автомобиля останавливаются. Снаружи тормозной диск закрыт диском колеса, а изнутри — защитным штампованным кожухом 2.

Дисковые тормоза устанавливают на некоторых моделях грузовых автомобилей на передних колесах. Для управления такими тормозами применяется в основном гидравлический привод. Тормозная жидкость подается в полость тормозного цилиндра по трубкам от главного тормозного цилиндра. Для соединения тормозных цилиндров, расположенных по обе стороны диска, и выравнивания давления тормозной жидкости служит трубка 5. Тормозные колодки перемещаются в осевом направлении на специальных пальцах, служащих направляющими.

Дисковые тормоза, работающие в масле, широко используются в трансмиссиях современных гусеничных машин.

Инструкция по монтажу и демонтажу колодок дисковых тормозов для транспортных средств до 3,5 т.

ОБЩИЕ ПРАВИЛА

Настоящая инструкция является обобщенным руководством для проведения стандартных работ и не учитывает особенности, обусловленные различием разных типов тормозных систем. В связи с этим процесс (де)монтажа может отличаться, поэтому данная инструкция должна дополняться специальными инструкциями, изданными производителем автомобиля.

Тормозные колодки являются частью тормозной системы, т.е., являются деталями системы безопасности, поэтому все работы должны производиться с максимальной тщательностью. Замену колодок разрешается производить только лицам, обладающим необходимыми специальными знаниями. Неквалифицированное выполнение работ может привести к полному выходу из строя тормозной системы.
Необходимо использовать только те тормозные колодки, которые предназначены для определённого типа автомобиля. Замену тормозных колодок следует выполнять комплектно для каждого моста (в комплекте 4 колодки — по 2 колодки на каждое колесо оси).
Замена тормозных колодок обязательна, когда на приборной панели автомобиля появляется сигнал индикаторной лампы от электронного датчика износа или появляется звуковой сигнал механического индикатора износа колодок, или, когда толщина фрикционного слоя достигает 2-4 мм (зависит от типа суппорта и колодок.
Использованные тормозные накладки являются спец. отходом, подлежащим переработке в соответствии с действующими государственными нормами.
Все работы должны выполняться одинаково на обоих тормозных механизмах одного моста.

ОБЩИЕ ПРЕДУПРЕЖДЕНИЯ:

Не допускать контакта тормозных колодок, дисков, скоб и шлангов тормозной системы с консистентными смазками, маслами, другими смазочными материалами, а также с очистными средствами, содержащими минеральные масла, так как это может привести к отказу тормозной системы.
Загрязнённые детали очистить или при необходимости заменить
Выполнять работы только в помещении с достаточной вентиляцией.
Не производить очистку тормозных механизмов сжатым воздухом.
Применять только специальный инструмент (динамометрические и гаечные ключи, распорный инструмент, съёмные крюки и т.л.). Не использовать инструменты с острыми краями, так как неправильное обращение с данными инструментами может привести к повреждениям.
Никогда не отсоединять шланги тормозной системы.
— Предотвращать выливание, растекание тормозной жидкости из бачка, ведущей к повреждению или коррозии материалов. При необходимости слить часть жидкости в подходящую по размеру ёмкость. Соблюдать указания изготовителя тормозной жидкости. При непрофессиональном обращении тормозная жидкость может нанести вред Вашему здоровью и привести к материальному ущербу.
При замене колодок должна проводиться проверка тормозного диска на наличие дефектов: трещины, задиры, коррозия, абразивный износ; неравномерность толщины фрикционных поверхностей (отклонение толщины стенки — DTV), боковое/торцевое биение (отклонение фрикционной поверхности от вертикальной оси диска
Если при проведении работ будут обнаружены повреждения тормозной системы, то их необходимо устранить до ввода
автомобиля в эксплуатацию, обратившись за квалифицированной помощью.

ДЕМОНТАЖ

Перед началом работ, проводимых с тормозной системой, необходимо разместить на рулевом колесе предупредительную табличку, информирующую о том, что автомобиль в настоящее время находится на ремонте.
Выполнять работы первоначально на одном тормозном механизме моста. Второй тормозной механизм при необходимости может быть использован в качестве образца для сборки.
Задействованные при ремонтных работах колеса заблокировать и обеспечить устойчивость автомобиля.

ВНИМАНИЕ! Соблюдать осторожность при обращении с Прижимными пружинами / зажимами, находящимися под нагрузкой.
Разгружать пружины контролируемым способом для предотвращения выскакивания пружин, закрыв крышкой гнездо скобы. После снятия
колодок тормозной механизм больше не задействовать.

a) ЗАМЕНА КОЛОДОК БЕЗ ДЕМОНТАЖА СКОБЫ СУППОРТА
Тормозной механизм с неподвижной скобой (Рис. 1).
Тормозной механизм с плавающей скобой (Рис. 2), если колодку можно снять сверху.
При наличии указателя износа отсоединить разъём штекерного соединения
При необходимости снять имеющиеся крышки.
Снять имеющиеся крепёжные детали, например, установочные штифты, зажимные втулки, пружины и винты, предназначенные для крепления тормозных колодок.
При необходимости разжать тормозные колодки распорным инструментом.
В случае разборки механизма с неподвижной скобой (поршни с обеих сторон, см. Рис.1) отжать назад тормозную накладку для того, чтобы легче было ее вынуть.
В случае разборки механизма с плавающей скобой (один поршень только с одной только стороны, см. Рис. 2) вначале снять тормозную колодку со стороны поршня тормозного цилиндра, после чего переместить раму плавающей скобы так, чтобы можно было вынуть тормозную колодку, расположенную со стороны рамы.
Вынуть имеющиеся листовые противошумовые накладки, и, в случае их повреждения, заменить новыми.
Не снимать листовые прокладки, крышки и др. части, вмонтированные в поршень тормозного цилиндра стационарно
При обнаружении потерь тормозной жидкости или других повреждений на скобе тормозного механизма необходимо обратиться в специализированную мастерскую для профессионального устранения данных дефектов.

b) ЗАМЕНА КОЛОДОК С ЧАСТИЧНОЙ РАЗБОРКОЙ СКОБЫ СУППОРТА
Тормозной механизм с плавающей скобой (Рис. 3), если колодку нельзя снять сверху.
При наличии указателя износа отсоединить разъём штекерного соединения
 В зависимости от конструкции скобы снять фиксирующие пружины, крепёжные винты, направляющие «пальцы», стопорные кольца
 Переместить (отвести) назад поршень, вынуть «штыри».
— Откинуть и подвесить снятый корпус так, чтобы исключить натяжение и повреждение тормозных шлангов. Шланги тормозной системы не отсоединять (для этого можно применить либо простой кусок проволоки, либо специальные хомуты)
— Вынуть тормозные колодки из корпуса.

ОСМОТР И ОЧИСТКА ТОРМОЗНОЙ СИСТЕМЫ

— Отжать поршни назад. В 4- и 2-поршневых тормозных механизмах с плавающей скобой между отжатыми поршнями или, соответственно, между поршнем и кулачком, необходимо вставить листовые подкладки, для отжатия поршней по отдельности и предотвращения перемещения других поршней.
— В узле со стояночной тормозной системой и соответствующим устройством регулировки тормозных механизмов, поршни в зависимости от исполнения необходимо отвести (переместить) назад в исходное положение или повернуть посредством возвратных винтов.
— Посадочные места колодок в суппорте (направляющие / «гнезда») очистить моющими средствами, не содержащими масел, напр. спиртом.
ВАЖНО для эффективной работы системы, предупреждения и предотвращения образования шумов и преждевременного износа колодок и дисков: необходимо заменить направляющие гильзы («пальцы») подвергнутые коррозии и повреждённые или потрескавшиеся крышки/чехлы (противопыльники) заменить.

ВНИМАНИЕ!
Не производить очистку тормозных механизмов сжатым воздухом, проволочными щётками и другими подобными средствами.
Не допускать выделения мелкой пыли. Вдыхание данной пыли может нанести вред Вашему здоровью. При отсутствии в производственном помещении достаточной вентиляции носить защитную маску.
Запрещается удалять смазку с направляющих пальцев и пружин скобы тормозного механизма, так как для них используются специальные сорта смазки.
Не допускать контакта фрикционного материала колодок и дисков со смазочными материалами, так как это может привести к выходу из строя тормозной системы; в противном случае необходимо удалить смазку тормозных дисков и использовать новые тормозные колодки.

В случае тугого хода скоб тормозного механизма, следует слегка смазать направляющие скобы специальной смазкой, соблюдая указания производителей автомобиля и тормозной системы.
Проверить правильность положения ступенчатых поршней посредством поршневого шаблона; при необходимости отрегулировать.
Проверить толщину тормозных дисков, и, в случае превышения предельного износа, наличия трещин на поверхности трения или сильного рифления, заменить полным комплектом для всего моста.
Удалить подвергнутые коррозии места на наружных и внутренних поверхностях трения диска

МОНТАЖ
Новые колодки должны свободно перемещаться в своих направляющих.
Имеющиеся листовые прокладки, не подвергнутые коррозии, деформации и износу, можно установить повторно. В противном случае – заменить на новые.
Контактную поверхность опорной пластины накладки/направляющей скобы тормозного механизма, а также поверхность между стальной опорной пластиной колодки и поршнем тормозного цилиндра слегка смазать специальной смазкой, соблюдая указания производителя автомобиля и тормозной системы.
Для систем с датчиком износа вставить имеющиеся неповреждённые или новые.
Вставить новые тормозные колодки в последовательности, обратной описанию в разделе «Демонтаж». Расположить их поверхностью трения к тормозному диску.
ВНИМАНИЕ! При использовании асимметричных опорных пластин/тормозных накладок, маркирующая стрелка должная указывать в направлении вращения диска при движении автомобиля вперёд.
Вставить установочные штифты, пружины и зажимные втулки в те места, откуда они были извлечены при демонтаже
ВАЖНО для достижения оптимальных характеристик: если колодки, подлежащие замене имеют отдельно крепящиеся антишумовые пластины, вы можете использовать их заново, на новых колодках. Пластины такого типа могут быть сняты и установлены вручную, без специального инструмента.
НО: гарантийное обслуживание не распространяется на установку старых антишумовых пластин. Поэтому компания Bosch рекомендует устанавливать новые пластины и монтажные пружины, в силу потери их эластичности до 70%.
При наличии указателя износа, вновь подключить штекер соединения датчиков износа.
Затянуть ослабленные крепёжные винты и направляющие пальцы. Самофиксирующиеся винты заменить на новые.
ВНИМАНИЕ! Обязательно обеспечьте крутящий момент затяжки крепёжных винтов скобы, предписанный изготовителем автомобиля. Затяжка с неправильным крутящим моментом может стать причиной выхода из строя тормозного механизма!
В тормозных системах, оборудованных стояночной тормозной системой и устройством регулировки тормозных механизмов, после многократного приведения в действие тормозного механизма должен обеспечиваться воздушный зазор. Установку зазора произвести в соответствии с указаниями изготовителя автомобиля.
Аналогичным образом произвести замену колодок с другой стороны моста. Установить колеса и опустить автомобиль

ПРОВЕРКА РАБОТОСПОСОБНОСТИ и ПРОВЕДЕНИЕ ПРОЦЕДУРЫ ОБКАТКИ

Проверить уровень тормозной жидкости в компенсирующем бачке. При необходимости долить до максимальной отметки. Использовать только новую, предписанную для данного типа автомобиля тормозную жидкость.
Сразу после спуска автомобиля c подъемника многократно нажать на педаль тормоза, пока ход педали не стабилизируется примерно на одну треть всего хода. Тем самым обеспечивается правильно позиционирование тормозных колодок.
Применить на тормозную педаль повышенное и неизменное усилие:
1) при стабильном тормозном давлении ход педали не должен изменяться даже при длительном нажатии,
2) если ход педали увеличивается, можно предположить утечку тормозной жидкости из системы. В таком состоянии тормозную систему
эксплуатировать запрещается! Необходимо проверить тормозную систему полностью или обратиться за консультацией к специалисту
Произвести повторную проверку тормозной системы на отсутствие течи. Повторно проверить уровень тормозной жидкости, при необходимости долить до максимальной отметки только новую тормозную жидкость, предписанную для данного типа автомобиля
Выполнить обкатку согласно соответствующим указаниям изготовителя автомобиля (желательно до выдачи автомобиля владельцу). Проверить соответствие тормозной системы всевозможным предусмотренным нормативам

Процедура обкатки (притирки) пары трения «диск и колодка» обязательна для обеспечения длительной, надежной и комфортной эксплуатации.
Bosch рекомендует следующую процедуру:
— Разогнаться до 40 км/ч, затем мягко притормаживая, снизить скорость примерно до 10км/ч, не останавливая автомобиль Повторить п.1 минимум 10 раз с минимальным перерывом между процедурами (т.е. произвести пробные торможения на низкой скорости автомобиля с учетом того, что при первых попытках может наблюдаться недостаточная эффективность торможения)
— В процессе обкатки не применять чрезмерные усилия, или производить длительное торможение с целью ускорения процесса обкатки во избежание перегрева тормозной системы, в результате чего тормозные диски и колодки не смогут обеспечить предписываемые автомобилю эффективность и комфорт торможения
ВНИМАНИЕ! Сниженный уровень эксплуатационных качеств колодок, в т.ч. необычный, ненормальный шум или писк может появиться, если процедура «обкатки» проведена некорректно или не полностью.

Скачать: «Инструкция-Замена дисковых колодок_С Обкаткой»

Дисковые тормоза | Тормоза для автомобилей | Продукт | Продукты и технологии

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, которые установлены на тормозных суппортах, зажимают эти роторы для остановки или замедления колес. Тормозные колодки, прижимающиеся к роторам, создают трение, которое преобразует кинетическую энергию в тепловую.

Тормозные роторы дисковых тормозов вращаются вместе с колесами, а тормозные колодки, которые установлены на тормозных суппортах, зажимают эти роторы для остановки или замедления колес.sТормозные колодки, прижимающиеся к роторам, создают трение, которое преобразует кинетическую энергию в тепловую.

Эта тепловая энергия генерирует тепло, но, поскольку основные компоненты находятся в атмосфере, это тепло может эффективно рассеиваться. Это свойство рассеивания тепла снижает выгорание тормозов, что является явлением, когда на эффективность торможения влияет тепло. Еще одним преимуществом дисковых тормозов является их устойчивость к выцветанию из-за воды, которое возникает, когда вода на тормозах значительно снижает тормозное усилие.Когда автомобиль находится в движении, ротор вращается с высокой скоростью, и это вращательное движение выводит воду из самих роторов, что приводит к стабильной тормозной силе.

Дисковые тормоза обычно используются в легковых автомобилях, но из-за их стабильной работы на более высоких скоростях и устойчивости к потере тормозов они постепенно распространяются на сегмент коммерческих автомобилей, где традиционно выбирались барабанные тормоза из-за их более длительного срока службы.Потребители увеличивают срок службы и повышают качество, и Akebono стремится удовлетворить их за счет дальнейшего повышения надежности дисковых тормозов. Есть два типа дисковых тормозов.

«Дисковый тормоз с оппозитным поршнем» имеет поршни с обеих сторон дискового ротора, в то время как «дисковый тормоз плавающего типа» имеет поршень только с одной стороны. Дисковые тормоза с плавающим суппортом также называются дисковыми тормозами со скользящими штифтами.

Конструкция дискового тормоза

Тормозной ротор (диск), который вращается вместе с колесом, зажат тормозными колодками (фрикционным материалом), прикрепленными к суппорту с обеих сторон под давлением поршня (поршней) (прижимного механизма), и замедляет вращение диска, тем самым замедляя и остановка автомобиля.

Как работают дисковые тормоза

Когда водитель нажимает на педаль тормоза, мощность усиливается усилителем тормозов (сервосистемой) и преобразуется в гидравлическое давление (давление масла) главным цилиндром. Давление достигает тормозов на колесах по трубке, заполненной тормозным маслом (тормозной жидкостью). Подаваемое давление толкает поршни к тормозам четырех колес. Поршни, в свою очередь, прижимают тормозные колодки, которые представляют собой фрикционный материал, к тормозным роторам, которые вращаются вместе с колесами.Подушечки зажимают роторы с обеих сторон и замедляют колеса, тем самым замедляя и останавливая автомобиль.

Основные компоненты дисковых тормозов

Основные компоненты дисковых тормозов плавающего типа

Есть два типа дисковых тормозов. Один называется «дисковым тормозом с оппозитным поршнем», который имеет поршни по обе стороны от дискового ротора, а другой — «дисковым тормозом плавающего типа», который имеет поршень только с одной стороны. Дисковые тормоза плавающего типа также называются дисковыми тормозами со скользящими штифтами.

Фрикционные материалы | Тормоза для автомобилей | Продукт | Продукты и технологии

Дисковые тормоза и барабанные тормоза оснащены фрикционным материалом, называемым тормозными колодками и тормозными накладками соответственно.

Дисковые тормоза и барабанные тормоза оснащены фрикционным материалом, называемым тормозными колодками и тормозными накладками соответственно.

Фрикционные материалы играют важную роль в тормозной системе, поскольку тормоза используют трение для торможения (замедления и остановки).

Тормозные колодки и тормозные накладки изготавливаются из смеси не менее 10-20 видов сырья. Смешивание материалов, подходящих для требуемых условий и характеристик, — очень сложная задача, требующая специальных ноу-хау, включая передовой опыт Akebono.

Качество фрикционных материалов также меняется в зависимости от производственного процесса. Благодаря разработкам и технологиям производства, совершенствовавшимся на протяжении многих лет, Akebono предлагает высокоэффективные и высококачественные фрикционные материалы, отвечающие потребностям наших клиентов.

Смесь сырья для наших фрикционных материалов (тормозные колодки, тормозные накладки)

Колодки дисковых тормозов и накладки барабанных тормозов изготавливаются из смеси от 10 до 20 видов сырья. В зависимости от их конкретных ролей сырье делится на три категории; «связующий материал», «элемент жесткости» и «материал, регулирующий трение».

Связующий материал укрепляет сырье и придает им прочность. В настоящее время используется в основном фенольная смола.

Элемент жесткости придает фрикционным материалам дополнительную прочность. Используются различные виды органических и неорганических волокон, такие как арамидные волокна и металлические волокна.

Материал для регулировки трения в основном регулирует эффективность фрикционных материалов. Он используется для повышения эффективности или стабилизации характеристик фрикционных материалов. При необходимости смешивают различное сырье, такое как смазочные материалы, органические наполнители, неорганические наполнители, абразивный материал и металлический порошок.

Сырье для трения

Виды фрикционных материалов

  • * 1 Спеченный сплав: Явление, при котором частицы порошкового материала соединяются вместе и превращаются в твердое вещество в результате сжатия и изготовления порошкового материала и его нагревания до температуры ниже точки плавления. Материал, который получают не путем плавления металла, а путем спекания металлических порошков, называется спеченным сплавом.
  • * 2 C / C композит: Углеродный композит, армированный углеродным волокном.Углеродный композитный материал усилен углеродным волокном. Он чрезвычайно термостойкий и легкий. Этот материал часто используется для изготовления тормозных дисков и тормозных колодок самолетов и гоночных автомобилей.

Требования к характеристикам фрикционных материалов (тормозные колодки, тормозные накладки)

Кроме того, фрикционные материалы необходимы для обеспечения стабильной эффективности (минимальные колебания эффективности) в различных условиях, таких как скорость автомобиля, полная масса или изменение температуры в результате использования тормозов, а также при различных воздействиях окружающей среды, включая влажность, воду и грязь. .Прочность, чтобы противостоять тепловым возмущениям, и механическая прочность также являются важными критериями проектирования.

Прочность — еще одно важное свойство фрикционных материалов, поскольку они изнашиваются в процессе эксплуатации. Кроме того, при торможении необходимо свести к минимуму визг, шум и вибрацию. Кроме того, фрикционные материалы не должны вызывать повреждения материала, с которым они контактируют, например, роторов дисков. Фрикционные материалы также должны иметь низкую теплопроводность, чтобы предотвратить повышение температуры самих тормозов или тормозного масла.

Основные эксплуатационные требования к фрикционным материалам:

  • — Оптимальная эффективность, т.е. соответствующий коэффициент трения (μ)
  • — Стабильная эффективность при различных условиях использования и / или окружающей среды
  • — Устойчивость к тепловым воздействиям и механическая прочность
  • — Высокая прочность
  • — Минимальный визг, шум и вибрации тормозов
  • — Низкое повреждение контактного материала, такого как дисковый ротор
  • — Низкая теплопроводность

Фрикционные материалы Akebono (тормозные колодки, тормозные накладки)

Akebono разрабатывает и производит широкий ассортимент тормозных колодок и тормозных накладок, в том числе для автомобилей, сверхскоростных поездов Синкансэн и высокопроизводительных автомобилей для автоспорта.В зависимости от того, где используются тормоза, используются различные типы материалов. Когда требуется высокая интенсивность торможения в условиях высокой температуры и высоких нагрузок, например, при движении сверхскоростных поездов Синкансэн, используются металлические фрикционные материалы. Для автомобилей, используемых в Европе, где относительно распространено торможение на высоких скоростях, используются фрикционные материалы с низким содержанием стали.

Для легковых автомобилей обычно используются «не стальные» тормозные колодки, поскольку они сбалансированы между эффективностью, интенсивностью и сопротивлением визгу тормозов.Тормозные колодки «не из стали» — это основная продукция Akebono.

Akebono продолжает разрабатывать высокопроизводительные тормоза с целью совершенствования новейших тормозных технологий. Высокопроизводительные тормоза Akebono поставляются различным автоспортивным командам. Опыт, накопленный в автоспорте, который позволяет максимально эффективно использовать тормоза, применяется при разработке тормозных колодок и тормозных накладок для легковых автомобилей.

  • Тормозные колодки для 24-часовой гонки на выносливость в Нюрбургринге

  • 10-поршневые тормозные колодки для высокопроизводительных серийных автомобилей

  • 6-поршневые тормозные колодки для высокопроизводительных серийных автомобилей

Разработка фрикционных материалов (колодки тормозные, накладки тормозные)

При разработке фрикционных материалов необходимо принимать во внимание рабочие характеристики, а также качество, обеспечивающее длительный срок службы.Это достигается за счет подбора правильного сочетания сырья, а также за счет оптимизации производственных условий. Есть много шагов, которые необходимо предпринять, прежде чем продукт будет доставлен нашим клиентам. Для завершения этого процесса может потребоваться несколько месяцев или даже несколько лет. Оценены физико-химические свойства фрикционных материалов. Испытательный прибор, называемый динамометром, на котором может быть установлен настоящий тормоз, используется для оценки фрикционных свойств. Реальные автомобили используются для оценки совместимости автомобиля и тормоза.Мы также разрабатываем сырье, минимизирующее воздействие на окружающую среду.

В Akebono мы постоянно стремимся стать экспертами в области фрикционных материалов. У нас есть собственные испытательные центры, с помощью которых мы можем оценивать основные свойства от ранних стадий разработки до финальной стадии оценки с использованием реального автомобиля.

Процесс изготовления фрикционных материалов (колодки тормозные, накладки тормозные)

Фрикционные материалы перед изготовлением производятся путем производства, контроля и испытаний.

При разработке фрикционных материалов, где должны выполняться различные требования к характеристикам, эффективное смешивание различных сырьевых материалов является одним из важнейших технологических навыков. То, как производятся материалы, также влияет на качество, поэтому технология производства также важна. Компания Akebono способна обеспечить стабильную производительность и качество своих колодок для дисковых тормозов благодаря своим разработкам и технологиям производства, совершенствовавшимся на протяжении многих лет.

Процессы контроля и испытаний фрикционных материалов (тормозные колодки, тормозные накладки)

Для проверки и испытаний фрикционных материалов используются различные методы проверки их качества. Процессы включают оценку физических свойств, таких как твердость и интенсивность фрикционных материалов, а также химический анализ органических материалов. Для проверки эффективности, износа и визга тормозов используется динамометр, на котором можно установить и протестировать настоящий тормоз.

Для тестирования наших фрикционных материалов с точки зрения заказчика мы используем «Ай-Ринг», который является крупнейшим в своем роде испытательным полигоном среди производителей автомобильных запчастей.

На полигоне «Ай-Ринг» можно проводить различные испытания тормозов, от оценки на испытательном стенде до оценки на реальном автомобиле.

Решение вопросов, связанных с ингредиентами наших фрикционных материалов

За долгую историю разработки и производства фрикционных материалов компания Akebono неизменно придерживалась темы «Безопасность и душевное спокойствие».»

Примерно до 2000 года асбест широко использовался в качестве сырья для фрикционных материалов из-за его благоприятных свойств для тормозов, таких как превосходная термическая стабильность. В 1970-х годах из-за границы стали поступать сообщения о вреде асбеста для здоровья. Сразу после этого Akebono стала одной из первых компаний в Японии, которая приступила к разработке безасбестовых продуктов. Мы лидировали в отрасли по внедрению безасбестовых продуктов, и в 1992 году все OEM (для автомобильных заводов) продукты для легковых автомобилей были переведены на безасбестовые.За этим последовал полный переход на неасбестовые OEM-продукты для коммерческих автомобилей в 1994 году. Начиная с 2000 года, производство асбестовых продуктов, включая запасные части, было прекращено.

Столкнувшись с экологическими нормами в отношении меди, которая использовалась для фрикционных материалов из-за ее термической стабильности, мы приступили к разработке и производству фрикционных материалов без меди * . С 2007 года мы поставляем запасные части без содержания меди, а с 2014 года — фрикционные материалы OEM.Технологии следующего поколения также находятся в стадии разработки. Akebono разрабатывает тормозные колодки, изготовленные из природных ресурсов (биомассы), а также тормозные колодки, которые не образуют тормозную пыль.

  • * Фрикционный материал, не содержащий меди: материалы с содержанием меди ниже указанного значения.

Как работают задние дисковые тормоза?

Ответ: Задние дисковые тормоза — это в основном то же самое, что и дисковые тормоза передних колес. Давайте обсудим, что такое дисковый тормоз, прежде чем мы разберемся, почему задние дисковые тормоза отличаются от передних дисковых тормозов.Дисковые тормоза несут ответственность за остановку вашего автомобиля. Они состоят из трех основных частей: тормозных колодок, суппорта и ротора. Тормозные колодки расположены с каждой стороны ротора и фактически прижимаются к ротору, чтобы остановить колесо и тем самым остановить ваш автомобиль. Колодки создают необходимое трение, чтобы остановить автомобиль. Суппорт — это устройство, расположенное над ротором и содержащее обе тормозные колодки. Есть два типа суппортов: плавающие и фиксированные. Плавающий суппорт может сжиматься и содержит только один поршень.Когда тормоза задействованы, тормозная жидкость заставит поршень войти в тормозную колодку, которая будет давить на ротор. Затем другая сторона суппорта прижимает другую тормозную колодку к ротору, чтобы остановить колесо и транспортное средство. Фиксированный штангенциркуль не двигается; Итак, он содержит два поршня, расположенные с каждой стороны ротора. Когда тормоза задействованы, тормозная жидкость вдавливает оба поршня в каждую тормозную колодку, которые прижимаются к каждой стороне ротора, чтобы остановить колесо и автомобиль. Ротор представляет собой железный диск, соединенный со ступицей шины.Роторы работают рука об руку с тормозными колодками, останавливая ваш автомобиль. Опять же, когда вы нажимаете педаль тормоза, тормозные колодки вашего автомобиля прижимаются к ротору, создавая трение. Это трение позволяет вашему автомобилю останавливаться, а также выделяет огромное количество тепла. Роторы состоят из двух железных дисков, соединенных ребрами жесткости. Когда тормоза нажаты, тормозные колодки прижимаются к обоим железным дискам. Существует множество различных конструкций ребер роторов, но все они выполняют одно и то же. Они помогают рассеивать большое количество тепла, создаваемого трением между ротором и тормозными колодками.Эти ребра позволяют выходить горячему воздуху из ротора, а также направлять воздух для охлаждения ротора. Очень важно, чтобы роторы могли рассеивать большое количество тепла, чтобы они могли работать должным образом. Теперь, когда мы рассмотрели, как работают дисковые тормоза, давайте обсудим разницу между задними и передними дисковыми тормозами. Единственное отличие состоит в том, что задние дисковые тормоза должны включать стояночный / аварийный тормоз. Стояночные тормоза должны быть полностью отделены от обычных гидравлических тормозов вашего автомобиля на случай, если ваши обычные тормоза когда-либо полностью выйдут из строя.Есть два способа соединения стояночного тормоза с задним дисковым тормозом. Во-первых, задние дисковые тормоза содержат штопор, который при включении стояночного тормоза толкает поршень в тормозную колодку, чтобы остановить автомобиль. Задние дисковые тормоза также могут включать в себя отдельную барабанную тормозную систему, так что при включении стояночного тормоза тросы стояночного тормоза будут тянуть рычаг в барабанном тормозе, который сжимает тормозные колодки, чтобы остановить транспортное средство.

Как работают дисковые тормоза | YourMechanic Advice

В большинстве современных автомобилей используется тормозная система, состоящая из дисковых тормозов.Они называются таковыми, потому что они используют силу, приложенную к дискам, прикрепленным к колесам, для замедления и остановки автомобиля. По сравнению с барабанными тормозами дисковые тормоза обеспечивают большую тормозную способность и не так быстро перегреваются при интенсивной эксплуатации. В то время как в некоторых автомобилях начального уровня используются барабанные тормоза на задних колесах, дисковые тормоза для четырех колес обычно используются во всем: от семейных седанов до грузовиков и высокопроизводительных спортивных автомобилей.

Детали, из которых состоит дисковая тормозная система

Ротор : Круглый диск, прикрепленный болтами к ступице колеса, которая вращается вместе с колесом.Роторы чаще всего изготавливают из чугуна или стали, однако в некоторых очень дорогих автомобилях используется углеродно-керамический ротор. Роторы могут иметь прорези или просверливаться для лучшего отвода тепла.

Тормозные колодки : Деталь, которая вдавливается в ротор, создавая трение, замедляющее и останавливающее автомобиль. Они имеют металлическую часть, называемую башмаком, и подкладку, которая прикрепляется к обуви. Футеровка — это то, что на самом деле контактирует с ротором и изнашивается по мере использования. Накладки изготавливаются из разных материалов и делятся на три категории: органические, полуметаллические и керамические.Выбранный материал накладок повлияет на срок службы тормозов, количество шума, слышимого при нажатии на тормоза, и на то, как быстро тормоза приводят к остановке автомобиля.

Поршень : Цилиндр, соединенный с гидравликой тормозной системы. Поршень — это то, что перемещает тормозные колодки в ротор, когда водитель нажимает на педаль тормоза. Некоторые тормозные системы имеют один поршень, который перемещает обе колодки, в то время как другие имеют два поршня, которые толкают тормозные колодки с каждой стороны ротора. Другие по-прежнему имеют четыре, шесть или даже восемь поршней для большей тормозной мощности за счет дополнительных затрат и сложности.

Суппорт : Корпус, который надевается на ротор и удерживает тормозные колодки и поршни, а также содержит трубопровод для тормозной жидкости. Тормозные суппорты бывают двух типов: плавающие (или скользящие) и фиксированные. Плавающие суппорты «плавают» над ротором и имеют поршни только с одной стороны. Когда водитель нажимает на тормоз, поршни вдавливают тормозные колодки с одной стороны в ротор, в результате чего суппорт скользит так, что колодки на непоршневой стороне суппорта также соприкасаются с ротором.Фиксированные суппорты прикручены болтами, а вместо этого имеют поршни с обеих сторон ротора, которые перемещаются, когда водитель нажимает на тормоза. Фиксированные суппорты обеспечивают более равномерное тормозное давление и более плотно зажимают ротор, однако плавающие суппорты встречаются на большинстве автомобилей и идеально подходят для повседневной езды.

Датчики : Некоторые автомобили имеют тормоза, которые содержат датчики, встроенные в тормозные колодки, которые сообщают водителю, когда колодки изношены. Другие тормозные датчики играют роль в системе ABS автомобиля.

Как работают дисковые тормоза

Тормоза должны срабатывать мгновенно. Когда водитель нажимает на педаль, поршень внутри главного тормозного цилиндра создает давление гидравлической жидкости в тормозных магистралях, которая перемещает поршни и толкает колодки в ротор. Чем сильнее водитель нажимает на педаль, тем больше давление внутри тормозных магистралей и тем сильнее колодки сжимают ротор. Расстояние, на которое перемещаются колодки, невелико — всего несколько миллиметров — и должно втягиваться обратно в суппорты, как только водитель отпускает педаль.

Износ дисковых тормозов

Даже при нормальном вождении системы дисковых тормозов выдерживают большие нагрузки и перегреваются, и со временем некоторые компоненты необходимо будет заменить. Тормозные колодки нуждаются в замене чаще всего. Когда это произойдет, это зависит от ваших конкретных привычек вождения, а также от материала, из которого сделаны колодки, но пробег составляет от 25 000 до 70 000 миль. Тормозные диски часто служат от 50 000 до 70 000 миль (а иногда и больше), но могут выйти из строя, если они перегреются или если тормозные колодки не будут заменены вовремя.Тормозная жидкость является источником жизненной силы всей тормозной системы, поэтому проверяйте ее каждые 24 000–36 000 миль или немедленно, если вы подозреваете утечку. Поршни и суппорты должны служить в течение всего срока службы автомобиля, если только не возникнет механическая проблема, они не будут повреждены обломками или в результате аварии, или если они заклинивают из-за бездействия.

Признаки проблем с дисковыми тормозами

Несколько симптомов, которые трудно игнорировать, сообщают водителю о проблеме с его тормозами:

Визжащий шум : По мере износа материала тормозной колодки металлический индикатор износа внутри колодки начинает соприкасаться с ротором, производя пронзительный визг.Замена тормозных колодок обычно устраняет шум, но он также может быть вызван дорожным мусором, застрявшим в суппорте.

Дрожащая или пульсирующая педаль : Если педаль тормоза пульсирует или трясется при нажатии на нее, скорее всего, ваши роторы деформированы. Тормозные роторы должны быть идеально плоскими, и в результате чрезмерного использования или перегрева может образоваться перекос. Иногда можно заменить поверхность роторов, чтобы они снова стали гладкими, хотя прямая замена часто является более безопасным и недорогим вариантом.

Педаль тормоза с мягким или мягким ходом : Педаль тормоза должна быть приятной на ощупь, а тормозное усилие должно соответствовать величине давления, приложенного к педали.Если педаль кажется губчатой ​​или ниже, чем обычно, это часто признак загрязненной тормозной жидкости или утечки в системе. Воздух или вода в жидкости снижает ее эффективность, и утечка является серьезной проблемой. Попросите механика промыть жидкость или осмотреть систему на предмет утечек, чтобы восстановить полную мощность торможения.

Тормоза, пожалуй, самая важная система безопасности в любом автомобиле, а дисковые тормоза обеспечивают сильное, надежное и продолжительное торможение. Скорее всего, ваш автомобиль использует их, поэтому помните о любых необычных симптомах, которые могут указывать на необходимость замены какой-либо части.

Как правильно установить дисковый тормоз — Elite Auto Repair

обновлено 8 мая 2020 г.

Зачем нужна еще одна статья о том, как работать с дисковым тормозом? В этой статье вы найдете ноу-хау и множество советов, которые помогут решить типичные проблемы с торможением на современных автомобилях. В этой статье я дам вам профессиональные советы и полезные советы, которые мы используем в нашем магазине в течение многих лет.

Будем надеяться, что независимо от того, являетесь ли вы водителем, мастером по ремонту или техником, эти шаги и советы помогут вам принять правильные решения, когда дело доходит до ремонта тормозов на любом транспортном средстве, которым вы управляете или работаете.

Первое, с чего вам нужно начать, — это зачем вашему автомобилю вообще нужен ремонт тормозов. Рискуя свести к минимуму свои технические знания, независимо от того, на каком уровне вы находитесь, я считаю, что сначала важно определить причину, по которой тормозная работа стоит.

С одной стороны, если вы знаете, что вам нужен ремонт тормозов, потому что вы провели осмотр тормозов и убедились, что толщина тормозных колодок мала — все, что меньше 2 мм, является критическим — тогда причина, возможно, очевидна.В этом случае вы обнаружите, что эта статья полна не только базовых инструкций, но и советов, которые помогут облегчить работу с тормозами.

С другой стороны, если вы подумываете о замене тормозов из-за «чего-то еще», например, пульсации педали тормоза, тяги автомобиля влево или вправо при торможении, или слишком мягкой или слишком низкой педали тормоза, то вам обязательно нужно прочитать эту статью. . Замена тормозов может решить проблему, но если вы изначально не понимаете, в чем проблема, возможно, вы лечите только симптом, тратя время и деньги в процессе — скоро вы снова рассмотрите вопрос о замене тормозов.

НАБЛЮДЕНИЯ НА ТЕСТОВОМ ПРИВОДЕ

Начнем с тест-драйва. Хотя у вас могут быть годы тестового вождения за плечами, или вы просто любитель или водитель, вам нужно научиться прислушиваться к своим тормозам. Если вы меняете тормоза, потому что слышите шум тормозов, есть несколько причин, которые могут вызвать шум тормозов, например, мусор, застрявший в материале колодок, застекленные тормозные колодки или что-то не так с поверхностью ротора. Конечно, это могло быть просто потому, что тормозные колодки изношены, и сигнализатор касается ротора.

Во время пробной езды почувствовать свои тормоза может быть так же важно, как и услышать ваши тормоза, и вы захотите почувствовать, какое давление на педаль тормоза требуется, чтобы замедлить автомобиль, какую обратную связь вы получаете от педали, например, губчатость или пульсация, а также то, как остальная часть автомобиля ведет себя при торможении, например, тянет в сторону или трясется в рулевом колесе.

Тест-драйв также предоставит вам важную информацию о местоположении, которая поможет сузить круг вопросов, в которых вам нужно будет искать, чтобы диагностировать проблему.При описании местоположения имейте в виду, что «передний» означает «хорошо», «передний», «левый» относится к стороне водителя, а «задний правый» означает задний пассажира. Очевидно, что если вы слышите шум от передних тормозов, вы не будете проверять задние тормоза, по крайней мере, сначала, потому что хорошо отметить, что передние и задние тормоза являются частью одной и той же системы и влияют друг на друга.

ОСМОТР И ИДЕНТИФИКАЦИЯ

«Работа с тормозами», такая как замена тормозных колодок или шлифовка тормозных дисков, не является первым шагом, даже не вторым.После пробного вождения и локализации проблемы необходимо провести дополнительный осмотр, чтобы точно определить первопричину проблемы. Это займет больше времени, чем просто установка новых деталей на автомобиль? Совершенно верно, но не так много времени, как повторять все заново, потому что вы упустили некоторые важные детали, которые существующие тормоза пытались вам сказать.

Перед тем, как разбирать тормоза, поднимите и подперните автомобиль и снимите колеса. Всегда поддерживайте автомобиль на домкратах или устанавливайте его на подъемные замки и никогда не кладите какие-либо части тела, например, важные руки, ноги или мозги, под автомобиль, поддерживаемый только домкратом.Помните, что домкрат или подъемник — это «подъемное» устройство, а не «удерживающее» устройство. После снятия колес, вероятно, будет хорошей идеей снова поставить пару гаек на колеса, чтобы удерживать роторы на месте.

Проверьте тормозные диски на наличие признаков перегрева (синие пятна или участки), канавок, зазубрин, ржавчины или трещин.

Используйте фонарик и зеркало для проверки тормозных колодок. Ищите общие проблемы, такие как чрезмерный износ, оставшийся фрикционный материал менее 1 мм, аномальный износ, например, внутренние тормозные колодки заметно толще или тоньше, чем внешние тормозные колодки, или один конец тормозной колодки толще или тоньше другого.Обязательно проверьте поверхности как внутреннего, так и внешнего тормозного ротора, так как они могут заметно отличаться.

При сравнении внутренних и внешних тормозных колодок аномальный износ тормозных колодок может указывать на неисправность ползунка тормозного суппорта или поршня. Сравнение передней кромки и задней кромки тормозной колодки может указывать на проблему с поршнем или ползуном тормозного суппорта, а также на проблемы с зазором между тормозной колодкой и стопорными штифтами. Полная работа тормоза будет включать очистку и смазку ползунов суппорта и удаление накипи с держателей и пружинных зажимов для обеспечения равномерного применения и снятия тормозного усилия.Точно так же очистка направляющих и стопорных штифтов тормозных колодок гарантирует, что тормозные колодки не будут тянуться к ротору, когда они не установлены.

Внимательное наблюдение во время разборки также может помочь вам определить причину шума тормозов. Перегретые тормозные диски, застекленные тормозные колодки или загрязненные фрикционные поверхности могут издавать шум, а также могут смещаться пружинные зажимы, фиксаторы или расширители тормозных колодок. Заставленный мусор можно удалить, если осталось достаточно фрикционного материала, по крайней мере, 5 мм, потерев и отшлифуя тормозные колодки.Тормозные колодки и роторы можно мыть мыльным раствором для удаления масла, смазки или загрязнений тормозной жидкости. Замените погнутые или сломанные фиксаторы, чтобы устранить ослабление.

Тщательный первоначальный осмотр и точное наблюдение могут помочь вам восстановить тихое и эффективное торможение, не тратя время на ненужный ремонт или деньги на ненужные детали. В конце концов, это более эффективное использование вашего времени и денег.

СНЯТИЕ СУППОРТА И РОТОРА

На легковых автомобилях используются 3 стандартные тормозные системы.Фиксированные тормозные суппорты обычно встречаются на легковых автомобилях и некоторых грузовиках, в то время как суппорты скользящего тормоза обычно можно найти на европейских автомобилях. Плавающие тормозные суппорты — самые распространенные, их можно найти сегодня почти на каждом транспортном средстве. Все 3 тормозных суппорта работают по схожим принципам, хотя при разборке, обслуживании и ремонте могут быть различия. В этой статье мы обсудим наиболее распространенный тип плавающих тормозных суппортов, но стоит отметить, что это далеко не техническое руководство.Это руководство является хорошим началом, и вы найдете множество полезных советов, но вам нужно будет обратиться к руководству по ремонту для вашего года, марки и модели (YMM) для получения подробных инструкций и технических характеристик.

Чтобы снять тормозной суппорт, не выполняя фактическую замену тормозного суппорта, вам нужно сначала нажать на поршни. Раньше было обычной практикой просто сжимать поршни и нагнетать тормозную жидкость обратно в тормозные магистрали и главный тормозной цилиндр, но это не очень хорошая идея для современных тормозных систем.Чтобы загрязненная жидкость не повредила чувствительные современные клапанные системы, используйте приспособление для пережима гибкого тормозного шланга. Затем подсоедините шланг к выпускному клапану и откройте клапан. Используйте инструмент для сжатия поршней тормозного суппорта, чтобы протолкнуть поршни обратно в их отверстия, вытесняя тормозную жидкость через спускной клапан в бутылку. Наконец, закройте спускной клапан и удалите зажим для шланга. Для суппортов заднего тормоза со встроенными механизмами стояночного тормоза требуется немного другой инструмент и процедура, но идея та же.

После снятия крепежных болтов суппорта тормоза не позволяйте суппорту свисать с гибкого троса, это может привести к его повреждению. Используйте S-образный крюк, эластичный шнур или механический трос, чтобы подвесить тормозной суппорт на другом твердом основании, например, на подвеске или корпусе.

При снятом суппорте тормоза для снятия тормозного ротора достаточно просто снять его вручную, хотя некоторые из них удерживаются на месте небольшими болтами или фиксирующими зажимами. Тем не менее, даже при снятом крепежном элементе некоторые тормозные диски очень трудно снять.Некоторые тормозные диски имеют резьбовые отверстия, которые можно использовать для снятия ротора. Если вы планируете повторно использовать тормозной ротор, не поддавайтесь удару по дисковой части. Часто удара вокруг центральной опоры ротора достаточно, чтобы ослабить его, но будьте осторожны, чтобы не повредить резьбу шпильки колеса.

Чаще всего на грузовых автомобилях тормозной ротор может быть прикреплен к ступице колеса и подшипнику, что требует дополнительной разборки, чтобы снять подшипники, чтобы добраться до него. Не вдаваясь в подробности, общая идея состоит в том, чтобы снять крышку подшипника и корончатую гайку, чтобы освободить подшипники от шпинделя колеса.При сборке ступица должна вращаться с небольшим сопротивлением, без люфта. Обратитесь к руководству по ремонту, относящемуся к YMM, за инструкциями по повторной упаковке колесных подшипников и достижению правильного предварительного натяга подшипника и крутящего момента корончатой ​​гайки.

ПРОВЕРКА РОТОРА

После снятия тормозных колодок и тормозного суппорта осмотрите тормозной ротор. Используйте микрометр для измерения толщины ротора, по крайней мере, в шести местах в середине места, где проходят тормозные колодки. Микрометр тормозного ротора предоставит вам лучший доступ, особенно если роторы имеют выступ или выступ, и поможет вам проверить конусность тормозного ротора, когда внутренний край тоньше или толще внешнего края.

Эти измерения важны, потому что тормозные диски не могут использоваться, если их толщина меньше минимальной, особенно после учета любого материала, который должен быть удален при восстановлении поверхности. Если ротор не соответствует требованиям к минимальной толщине, обычно выбитым на ободе или ступице, или если он выйдет из строя во время шлифовки, его необходимо заменить. Никогда не предполагайте, что тормозной ротор можно использовать повторно, особенно если вы не знаете историю автомобиля. Всегда проверяйте состояние тормозного ротора и измерения.

Вся функция тормозной системы заключается в преобразовании кинетической энергии вашего автомобиля в тепловую, а тяжелый тормозной ротор является важным компонентом, специально разработанным для поглощения и отвода тепла. Количество тепла, которое может безопасно поглотить тормозной ротор, прямо пропорционально его толщине. Это объясняет, почему задние роторы значительно тоньше передних, поскольку задние роторы отвечают только за 30% торможения и поэтому выделяют гораздо меньше тепла.

Когда тормозные диски используются и обрабатываются, они постепенно теряют материал и свою способность удерживать и рассеивать тепло.Ржавчина также снижает способность ротора рассеивать тепло. Когда роторы поглощают слишком много тепла, они существенно изменяются, что вызывает проблемы с торможением, обычно то, что мы замечаем как ненормальные шумы и ощущения при торможении.

ЗАМЕНИТЬ ИЛИ ЗАМЕНИТЬ ПОВЕРХНОСТЬ?

Выполняя тормозную работу просто для замены изношенных тормозных колодок, вы можете повторно использовать тормозной ротор, но вы никогда не должны пропускать механическую обработку или шлифовку роторов — это работа «шлепка колодок». Новые тормозные колодки нуждаются в ровной поверхности для эффективного приработки и торможения, чего просто невозможно достичь без шлифовки роторов.

При определенных условиях может потребоваться замена тормозного ротора, даже если он находится в пределах допуска по толщине. Трещины, трещины, сильная ржавчина и пятна нагрева, видимые как закаленные участки поверхности ротора синего цвета, не могут быть обработаны механической обработкой, что требует замены тормозного ротора. Сильная ржавчина на вентиляционных отверстиях также может препятствовать рассеиванию тепла и способствовать перегреву — будет предложена замена. Подсчет очков можно обработать механической обработкой, но это зависит от серьезности проблемы. Легкие царапины, вызванные мусором в подушке или захваченным вовремя, прежде чем заклепки выдолбят поверхность, обычно можно без проблем восстановить.Сильные задиры, например, вызванные пренебрежительным износом тормозных колодок, не могут быть обработаны механической обработкой, также потребует замены тормозного ротора.

Некоторые неопытные мастерские и техники будут пытаться обрабатывать перегретые роторы, но это часто создает проблемы в будущем. Перегрев в корне меняет свойства металла, и механическая обработка не удаляет эти хрупкие пятна в тормозном роторе.

ЗАМЕНА РОТОРОВ

Если вам нужно заменить ротор, существует множество вариантов замены тормозного ротора, но не стоит просто выбирать самый дешевый вариант.Поговорка «Вы получаете то, за что платите», безусловно, применима, когда речь идет о выборе сменных тормозных роторов. Обычно вы можете без опаски использовать оригинальные тормозные диски (под маркой автопроизводителя) или тормозные диски от производителя оригинального оборудования (OEM), но вы можете рассмотреть вопрос о послепродажных тормозных дисках, стоимость, полезность и качество которых могут отличаться.

Чтобы сохранить привычные вам характеристики торможения и эффективность, подумайте о точной подгонке оригинальных тормозных дисков или тормозных дисков OEM, которые будут иметь такие же характеристики нагрева и торможения, как и заводские.

Некоторые вторичные роторы недорогие, что позволяет сэкономить деньги на работе тормозов, но может не обеспечивать такие же характеристики, как оригинальные или оригинальные. Такие «дешевые» роторы подходят и выполняют свою работу, но могут быстрее перегреваться или быстрее изнашиваться, поскольку производятся серийно из, возможно, некачественных материалов.

Другие послепродажные тормозные роторы более дорогие, но изготовлены из лучших материалов и спроектированы так, чтобы превосходить заводские спецификации. Такие тормозные диски часто можно встретить для улучшения тормозных характеристик в спортивных автомобилях и грузовиках, которые используются для буксировки и буксировки.

Если требуется замена тормозных роторов, обязательно очистите новые роторы мыльным раствором, чтобы удалить любые ингибиторы ржавчины, в основном смазки, которые быстро загрязняют поверхность трения новых тормозных колодок.

ОБРАБАТЫВАЮЩИЕ РОТОРЫ

Тормозно-токарные станки бывают двух видов: автомобильные и настольные. Многие автомобильные ремонтные мастерские и тормозные мастерские имеют и то, и другое, но токарные станки для автомобильных тормозов являются стандартом для точной шлифовки тормозных дисков. Поскольку автомобильные тормозные токарные станки устанавливаются на автомобиле вместо тормозного суппорта, они могут обрабатывать ротор с жесткими допусками и, в то же время, компенсировать биение.

Настольные тормозные токарные станки используются в течение десятилетий и до сих пор являются хорошей альтернативой автомобильным тормозным токарным станкам, если биение ступицы колеса находится в допустимых пределах — я остановлюсь на важности работы ротора -выход через минуту. На этой машине тормозной ротор устанавливается и режется независимо от транспортного средства, после чего может потребоваться индексация ротора, чтобы уменьшить или исключить биение.

Думал, что у домашних мастеров обычно нет доступа к такому дорогому оборудованию, у них действительно есть возможность найти механический цех, который может восстановить их роторы.В механическом цехе они обычно используют настольный токарный станок, но некоторые используют токарные станки механического цеха, что обычно приводит к ненаправленной обработке. Это важно отметить, потому что два других токарных тормозных станка приведут к направленной отделке «проигрывателя», которую необходимо устранить перед повторной сборкой.

После шлифовки тормозного диска используйте шлифовальный диск на сверле, чтобы удалить направленное покрытие. Обязательно протрите внутренние и внешние поверхности равномерно. Это помогает при установке новых тормозных колодок и предотвращает щелчки колодок.Новые тормозные диски обычно имеют ненаправленную механическую отделку. Как и прежде, очистите мыльным раствором и дайте высохнуть перед повторной сборкой.

ВЫБЕГ РОТОРА

Независимо от того, заменяете ли вы тормозные диски или ремонтируете их поверхность, всегда проверяйте биение ротора, что является важным измерением тормозов, которое может привести к проблемам в будущем. Чрезмерное биение ротора, более 0,002 дюйма (2/1000 тысяч дюймов или 0,05 мм), может привести к преждевременному износу тормозных колодок, появлению горячих точек и пульсации педали. В принципе, при вращении тормозной ротор не должен «раскачиваться» из стороны в сторону, но единственный способ проверить это — с помощью циферблатного индикатора — если вы «видите» колебание невооруженным глазом, это серьезная проблема!

Чтобы измерить биение тормозного ротора, убедитесь, что монтажная поверхность ступицы чистая, а тормозной ротор установлен заподлицо со ступицей.Используйте проволочную щетку с электроприводом или установленную на дрель дисковую шлифовальную машинку для удаления ржавчины и грязи и получения чистой монтажной поверхности. При повторном использовании тормозного ротора с новой поверхностью очистите заднюю сторону ротора и центральное отверстие таким же образом. Удерживайте ступицу как минимум двумя колесными гайками, чтобы она оставалась ровной. Вы можете использовать гайки, повернутые назад, плоской стороной к ротору, запасные гайки, лежащие вокруг магазина, или шайбы или прокладки, чтобы конусы не повредились. Затяните гайки так же, как при установленном колесе.

Установите основание циферблатного индикатора на твердую точку крепления, например, на амортизатор или кронштейн тормозного суппорта, и расположите точку контакта циферблатного индикатора перпендикулярно поверхности ротора.При вращении тормозного ротора вручную циферблатный индикатор будет определять боковое перемещение ротора. Чрезмерное биение, превышающее 0,002 дюйма, может быть вызвано грязными установочными поверхностями, поврежденной ступицей колеса, неправильным моментом затяжки колесной гайки (установленной с помощью ударного пистолета) или чрезмерным скоплением фрикционного материала тормозных колодок на поверхности ротора.

МИНИМИЗАЦИЯ ВЫБЕГА

Интересно, что в сфере ремонта автомобилей ведется много споров о том, «коробятся» ли роторы от перегрева.Простая правда в том, что перегрев не может изменить форму тормозного ротора. В противном случае тормоза гоночных автомобилей всегда будут иметь эту проблему, поскольку они выделяют значительное количество тепла, попадая в повороты на высокой скорости. В любом случае, на повседневном водителе раскалить тормоза докрасна практически невозможно.

То, что происходит на самом деле, вызвано биением, отложением фрикционного материала тормозных колодок на выступах и увеличением толщины в этих местах. Сначала из-за биения тормоза просто смещаются влево и вправо, не вызывая пульсации педали.В конце концов, как только будет нанесено достаточное количество фрикционного материала, толщина ротора будет колебаться, вызывая пульсацию педали. Поэтому минимизация биения тормозного ротора имеет решающее значение.

Если измеренное биение превышает 0,002 дюйма, вы можете «проиндексировать» тормозной ротор, чтобы минимизировать его, используя небольшие различия в биении между тормозным ротором и ступицей колеса. Для индексации тормозного ротора сначала отметьте ротор и шпильку колеса и измерьте биение как обычно. Если биение слишком велико, снимите ротор и переустановите его, но поверните на одну или две шпильки.Привязав тормозной ротор к ступице колеса, вы обычно можете отменить отдельные биения и получить общее биение в пределах спецификации. Пометьте ротор и ступицу перманентным маркером или ручкой с краской в ​​нужном месте, чтобы вы могли переустановить их с правильной индексацией после очистки.

Если при индексации биение не может быть меньше 0,002 дюйма, возможно, у вас другая проблема, например, поврежденная ступица колеса, погнутый мост или неисправный тормозной ротор. Дефектные тормозные диски не исключение, но и редкость.

ПРОВЕРКА СНЯТИЯ ТОРМОЗНОЙ КОЛОДКИ

При необходимости сделайте несколько снимков тормоза перед его разборкой.Это поможет при повторной сборке сопоставить детали с их первоначальным расположением.

Снимите тормозные колодки и осмотрите их. Проверьте разницу в толщине, например, внутренняя часть толще внешней, передняя кромка толще или тоньше задней кромки или внутренний радиус толще или тоньше внешнего.

  • Если износ равномерный, от внутреннего к внешнему, от передней до задней, сверху вниз, высока вероятность того, что суппорт работает нормально и потребует только основной очистки и смазки.
  • Если износ неравномерный, возможно, неисправен тормозной суппорт, например, заедает ползун суппорта, тормозная колодка или скользящий штифт. В этом случае может потребоваться немного больше внимания очистке и смазке, иначе может потребоваться замена всего суппорта.

Снимите пружинные зажимы и прокладки против дребезжания и осмотрите их. Проверьте на износ, трещины или поломки. Обычно они не ржавеют, но пачкаются и иногда ломаются. Замените все изношенные или сломанные детали новыми, обязательно совместив новые и старые детали на своих местах.Конечно, вы можете просто заменить все прокладки и пружины, поскольку они достаточно недорогие, чтобы добавить к тормозной работе.

ПРОВЕРКА СУППОРТА ТОРМОЗА

Осмотрите тормозной суппорт на предмет утечек, которые обычно очевидны. Обратите особое внимание на пыльники поршня суппорта, которые должны быть целы. Сломанные пыльники могут пропускать пыль и грязь в область поршня, где они могут повредить уплотнение и вызвать утечки.

На скользящих или плавающих суппортах вы можете использовать большие плоскогубцы с каналом и старую тормозную колодку, чтобы вдавить один или два поршня в их отверстия.На фиксированных моноблочных многопоршневых суппортах вам понадобится инструмент для сжатия суппорта или пара монтировок для одновременного сжатия всех четырех или шести поршней. Нажатие на один поршень не сработает и может полностью вытолкнуть поршень из отверстия.

Поршни суппорта

должны сжиматься равномерно и плавно, без особого усилия. В противном случае это может указывать на заедание или прилипание, что приведет к неравномерному сжатию и плохому высвобождению после установки. Если есть проблемы с поршнями суппорта, предлагается их замена, чтобы предотвратить проблемы в будущем.Восстановленные суппорты для большинства автомобилей легко доступны в вашем местном магазине автозапчастей.

Проверить ползуны тормозного суппорта на предмет заедания. На плавающих и скользящих суппортах ползунки и пальцы должны перемещаться плавно вручную и с очень небольшим усилием. Если ползунки заедают, очистите их проволочной щеткой и смажьте тормозной смазкой. Если штифты заедают, может потребоваться полная замена тормозного суппорта для восстановления надлежащего торможения и устранения проблем.

Климат играет большую роль в жизни суппорта.Здесь, в Темпе, штат Аризона, наш сухой климат не оказывает отрицательного воздействия на тормозные суппорты, а суппорты часто служат в течение всего срока службы автомобиля, по крайней мере, до 200 000 миль. Во влажном и прибрежном климате соль и влажность могут ускорить коррозию. В северном климате дорожная соль и противообледенительные средства также могут ускорить коррозию тормозных суппортов. Тормозные суппорты в этих областях могут никогда не дойти до отметки в 100 000 миль.

ВЫБОР ПРАВОВОЙ ТОРМОЗНОЙ КОЛОДКИ

Ваши оригинальные тормозные колодки были разработаны с учетом тормозных характеристик автомобиля, поэтому обычно рекомендуется выбирать оригинальные или оригинальные тормозные колодки.Оригинальные и оригинальные тормозные колодки обеспечивают предсказуемые характеристики торможения, износа и шума. Например, если ваше транспортное средство было оборудовано на заводе полуметаллическими тормозными колодками, полуметаллические тормозные колодки были бы лучшим выбором для поддержания текущих тормозных характеристик.

С другой стороны, если у вас проблемы с запылением, которые могут нанести ущерб вашим колесам, вы можете выбрать замену тормозных колодок с низким содержанием пыли. Однако при этом есть предостережение, так как акцент на одной характеристике ослабит другую.Например, если вы купите тормозную колодку с низким содержанием пыли, она будет чище, но также увеличит тормозной путь и, возможно, вызовет больше шума. Точно так же, если вы покупаете тормозную колодку с низким уровнем шума, она может быть тише, но быстрее изнашиваться и производить больше тормозной пыли.

Помимо оригинальных тормозных колодок и тормозных колодок OEM, существуют десятки компаний на вторичном рынке, предлагающих тормозные колодки для любой возможной комбинации автомобилей. Перечислить их все, а также сравнить тормозные характеристики каждого из них было бы практически невозможно.Обычно производители тормозных колодок, а также производители тормозных роторов, перечисляют свои тормоза по трем категориям, возможно по четырем, таким как «Хорошо», «Лучше», «Лучшее» и «Производительность». «Хорошие» тормозные колодки подходят и работают, но могут быть шумными, пыльными или быстро изнашиваться. Тормозные колодки «Performance» обеспечат отличное торможение, но могут не понадобиться на пригородном автомобиле.

Мы предлагаем выбирать на более высоком конце шкалы, чтобы сохранить или превзойти заводские характеристики торможения. На самом деле, если разница между ними составляет 20 долларов за ось, не имеет большого смысла жертвовать тормозными характеристиками, чистотой, сроком службы и безопасностью за жалкие 20 долларов, особенно если вы уже экономите связку, выполняя тормозную работу. сам.

В Elite Auto Repair мы используем заменяемые тормозные компоненты Centric, включая тормозные диски, суппорты, колодки и оборудование. Centric Parts является лидером в этой области и зарекомендовала себя как качественный, неизменно надежный продукт, подкрепленный превосходной технической поддержкой и гарантией. Большинство их тормозных суппортов и комплектов тормозных колодок поставляются с новыми комплектами оборудования, что позволяет сэкономить время и деньги на заказ дополнительных деталей.

СОВЕТЫ ПО ЧИСТКЕ И СМАЗКЕ

Перед повторной сборкой очистите все детали теплым мыльным раствором — очистите тормозные суппорты, тормозные диски, ступицу колеса, опорную пластину, скользящие штифты, втулки, болты, крепеж, пружинные зажимы и стопорные штифты.После высыхания можно приступать к смазке и сборке. Смажьте только скрытые детали , такие как направляющие штифты суппорта, которые закрыты пыльниками. Смазка в любом другом месте будет только притягивать пыль и грязь и вызывать проблемы в будущем. Затяните скользящие штифты в соответствии со спецификацией, указанной в руководстве по ремонту.

Примечание по смазке: Anti-seize не является смазкой для тормозов . На скользящие штифты суппорта следует использовать только густую силиконовую смазку (полуметаллические и органические тормозные колодки) или высокотемпературную тормозную смазку (керамические и высокоэффективные тормозные колодки), и только в количестве, достаточном для выполнения работы — чем меньше, тем лучше.Сохраните мазок противозадирного состава для центрального отверстия тормозного ротора, но никогда не наносите на резьбу.

ЭТАП УСТАНОВКИ

После того, как все детали будут очищены и смазаны, вы готовы собрать все вместе. Начните с установки тормозного ротора — нанесите каплю противозадирной смазки на центральное отверстие ротора — следуя указательным отметкам, сделанным вами при проверке биения ротора. Используйте одну или две колесные гайки, чтобы удерживать ротор на месте. Возможно, вам придется снова очистить поверхности ротора.

Установите тормозные колодки в суппорт тормоза, не забывая установить на свои места новые пружинные зажимы, прокладки, предотвращающие дребезжание, и стопорные пружины.Обратитесь к своим фотографиям или рисункам, чтобы получить все на своих местах. Некоторые тормозные колодки имеют переднюю и заднюю кромки или особую конструкцию внутреннего и внешнего двигателя, которые необходимо устанавливать в правильном направлении вращения. Индикаторы износа колодок, «пищалки», должны быть установлены на внутренней стороне, обычно на задней кромке.

Наденьте собранный тормозной суппорт и тормозные колодки на тормозной ротор и затяните крепежные болты вручную. Затягивайте каждый болт отдельно. Некоторые суппорты моноблочного тормоза имеют специальные инструкции относительно того, в каком порядке затягивать эти болты, поэтому обратите особое внимание на инструкции по ремонту по этому поводу.После установки суппорта можно снимать колесные гайки.

Очистите центральное отверстие колеса и облицовку ступицы так же, как вы чистили ступицу колеса и ротор. Это обеспечит равномерный зажим при установке колеса. Установите колесо и вручную установите колесные гайки. Затем затяните колесные гайки в соответствии со спецификацией, указанной в руководстве по ремонту, по схеме «звездочка». Чрезмерная затяжка, например, с помощью ударного ключа, может деформировать роторы и вызвать проблемы с биением, что приведет к пульсации педали в будущем.

Залейте в бачок главного тормозного цилиндра подходящую тормозную жидкость. Несколько раз нажмите на тормоз, чтобы сжать суппорты, затем проверьте еще раз и долейте тормозную жидкость, если необходимо, только до отметки «ПОЛНЫЙ».

В большинстве автомобилей используется тормозная жидкость DOT 3, но некоторые автомобили, обычно европейские и высокопроизводительные, могут использовать DOT 4 или DOT 5. Осторожно, DOT 3 и DOT 4 могут смешиваться, но DOT 5 несовместим с любым из них и приведет к разрушению. вся тормозная система, что приведет к дорогостоящему ремонту.В случае сомнений прочтите руководство по ремонту.

ОБКАТКА ТОРМОЗА

Ваш последний шаг перед обычным вождением автомобиля — это сломать ваши новые тормозные колодки и роторы, что также называется полировкой или «притиркой» тормозных колодок. Это гарантирует, что тормозные колодки правильно подобраны к тормозным роторам, устраняя любые выступы и дефекты между ними. Он также сжигает любые остатки от производства и установки.

Притормозить просто — вам просто нужна прямая дорога без движения.Разгонитесь до примерно 30 миль в час, проедьте около минуты — это важно, чтобы тормоза остыли между каждой остановкой, — затем используйте умеренное тормозное давление, чтобы остановить автомобиль. Повторите этот шаг 15–20 раз, а затем ведите автомобиль как обычно. Избегайте резких торможений на протяжении первых нескольких сотен миль.

ПАТИ СЕБЯ ПО СПИНЕ

На самом деле, тормозная работа не так уж и сложна. Сложность заключается в повторной проверке, так как тормоза — самая важная особенность вашего автомобиля.Если у вас возникнут вопросы, обязательно спросите у проверенного механика. Затем, когда вы закончите замену тормозов, гордитесь тем, что вы сделали это сами.

ЗАПИСАТЬСЯ НА ПРИЕМ

ЗВОНИТЕ: 480-787-0559

Дисковый тормоз | Инжиниринг | Fandom

Дисковый тормоз

.

Подвеска. На автомобилях дисковые тормоза часто располагаются внутри колеса

.

Дисковый тормоз — это устройство для замедления или остановки вращения колеса.Тормозной диск (или ротор , на английском языке), обычно сделанный из стали, соединяется с колесом или осью. Чтобы остановить колесо, тормозные колодки (установленные в устройстве, называемом тормозным суппортом ) прижимаются механически или гидравлически к диску с обеих сторон. Из-за трения диск и прикрепленное колесо замедляются или останавливаются.

Первые конструкции, напоминающие современные дисковые тормоза, начали появляться в Великобритании в конце 1940-х — начале 1950-х годов. Они обеспечивали гораздо более высокую эффективность торможения, чем сопоставимые барабанные тормоза, в том числе гораздо большую устойчивость к «выцветанию тормозов» (вызванному перегревом компонентов тормоза), и на них не влияло погружение (барабанные тормоза были неэффективны в течение некоторого времени после перехода через воду, что важно коэффициент для внедорожников).Дисковые тормоза также более надежны, чем барабанные, благодаря простоте их механики, небольшому количеству деталей по сравнению с барабанным тормозом и простоте регулировки. В отличие от барабанного тормоза, дисковый тормоз не имеет эффекта сервопривода, а тормозное усилие всегда пропорционально усилию на педали, прилагаемому водителем.

Дисковые тормоза были наиболее популярны на спортивных автомобилях, когда они были впервые представлены, поскольку эти автомобили более требовательны к характеристикам торможения.

Во многих ранних версиях тормозной диск располагался внутри, рядом с дифференциалом, но сегодня большинство дисков находится внутри колес.(Внутреннее расположение снижает неподрессоренную массу и устраняет источник теплопередачи к шинам, что важно в гонках Формулы-1. Диски теперь стали стандартом для большинства легковых автомобилей, хотя в некоторых сохраняются барабанные тормоза на задних колесах для снижения затрат. и уменьшить вес, а также упростить положения для стояночного или аварийного тормоза.Поскольку передние тормоза принимают на себя большую часть тормозного усилия, это может быть разумным компромиссом.

Дизайн диска несколько различается.Некоторые из них просто сделаны из цельной стали, но другие полые с ребрами, соединяющими две контактные поверхности диска (обычно включаемые в процесс литья). Эта «вентилируемая» конструкция диска помогает рассеивать выделяемое тепло. Во многих тормозах мотоциклов и спортивных автомобилей для этой же цели просверлено множество маленьких отверстий. Кроме того, отверстия помогают колодкам смывать воду с тормозной поверхности. Другие конструкции включают в себя «прорези» — мелкие каналы, врезанные в диск, чтобы помочь удалить использованный тормозной материал с тормозных колодок.Щелевые диски обычно не используются на дорожных автомобилях, потому что они быстро изнашивают тормозные колодки. Однако такое удаление материала полезно для гоночных автомобилей, поскольку оно сохраняет колодки мягкими и предотвращает стеклование их поверхностей. Некоторые диски имеют как отверстия, так и отверстия.

Диски обычно повреждаются одним из трех способов: коробление, образование рубцов и растрескивание. Кроме того, срок службы дисков может значительно сократиться из-за чрезмерной обработки.

Искажение [править | править источник]

Деформация может быть вызвана чрезмерным нагревом, который размягчает металл и может привести к его деформации.Однако с большинством вентилируемых дисков, представленных сегодня на рынке, это не обычное дело. Деформация может произойти из-за неправильно затянутых колес, но ощущение деформации тормозов (колебание колес при торможении) чаще всего связано с тем, что материал тормозных колодок работает за пределами расчетного температурного диапазона, и на нем остается более толстый, чем обычно, отложение. одна область поверхности диска, создавая «липкое» пятно, которое будет захватывать каждый оборот диска. Смазка или другой посторонний материал, обычно откладывающийся на диске во время обслуживания колеса, также может создавать скользкое пятно на диске, что также создает ощущение захвата или покоробления тормозного диска.

В автомобилях с автоматической коробкой передач водитель должен держать тормоза включенными, когда автомобиль остановлен, чтобы предотвратить «сползание» автомобиля. Это означает, что тормозные колодки остаются в контакте с диском, и диски будут охлаждаться неравномерно, что может привести к деформации, как описано выше. В автомобилях с механической коробкой передач гораздо меньше необходимости держать тормоза включенными, когда автомобиль остановлен, диски будут охлаждаться более равномерно и будут иметь меньший риск деформации.

Все это может привести к раскачиванию колес при торможении.Вероятность перекоса можно снизить, если автомобиль спускается на большой уклон несколькими способами. Использование более низкой передачи для торможения двигателем снижает нагрузку на тормоз. Кроме того, прерывистое срабатывание тормозов — кратковременное торможение на более медленной, чем крейсерская скорость, затем движение по инерции позволит тормозному материалу остыть между применениями. Пригодность этого, конечно, зависит от условий движения. Легкая езда на тормозах приведет к выделению большого количества тепла с небольшим тормозным эффектом, и этого следует избегать.С высокими температурными условиями, характерными для автогонок, можно справиться путем правильного выбора колодок, но это принесет компромисс повседневной управляемости. Но это обсуждение выходит за рамки данной статьи.

Колебание колеса при торможении часто вызвано изменением толщины диска ротора. Если ротор имеет биение, при непрерывном прикосновении к прикосновению, когда ротор вращается, когда тормоза не задействованы, образуется тонкое пятно. Когда это изменение толщины увеличивается примерно до 0.007 дюймов, пульсация ощущается водителем. Когда тонкий участок ротора проходит под колодками, колодки перемещаются вместе. Когда более толстая часть диска проходит между колодками, крутящий момент увеличивается. Это изменение крутящего момента вызывает пульсацию.

Рубцы [править | править источник]

Могут появиться царапины, если тормозные колодки не заменять своевременно, весь фрикционный материал изнашивается, и суппорт будет прижиматься к металлической основе, уменьшая тормозную мощность и оставляя царапины на диске.Если не чрезмерно, это можно исправить, сняв слой с поверхности диска. Это можно делать ограниченное количество раз, так как диск имеет минимальную безопасную толщину. По этой причине целесообразно периодически проверять тормозные колодки на предмет износа (это делается просто на подъемнике транспортного средства, когда колеса вращаются без разборки компонентов). По возможности их следует заменять до того, как прокладка полностью изнашивается.

Растрескивание [править | править источник]

Растрескивание ограничивается в основном просверленными дисками, на которых появляются небольшие трещины вокруг внешних краев просверленных отверстий рядом с краем диска из-за неравномерной скорости расширения роторов в тяжелых условиях эксплуатации.Производители, которые используют просверленные роторы в качестве OEM, делают это для внешнего вида, если они решат, что средний владелец модели транспортного средства не будет чрезмерно напрягать их, или в качестве функции уменьшения неподрессоренной массы тормозного узла, при инженерных предположениях, что достаточно масса тормозного ротора остается, чтобы поглощать гоночные температуры и нагрузки. Тормозной диск — это теплоотвод, снимающий массу, и вы увеличиваете нагрузки, с которыми ему придется бороться. Как правило, OEM-приложение, которое не просверлено, будет трескаться и может катастрофически выйти из строя, если будет использоваться сверх оригинальной конструкции оборудования.После появления трещин эти диски не подлежат ремонту.

Ненужная шлифовка поверхности [править | править источник]

Обработка наплавки преследует три цели; Чтобы удалить деформации (восстановить плоскостность или очистить диски), удалить зазубрины и удалить ранее нанесенный материал при установке новых колодок, свежие колодки следует уложить на свежую поверхность диска. Тормозные цеха часто восстанавливаются в процессе механической обработки независимо от необходимости в этом из-за деформации или рубцевания.Это может сократить срок службы диска в тех случаях, когда достаточно легкого удаления материала (наждачной бумагой). Уменьшение срока службы дисков не имеет большого значения для многих тормозных мастерских, поскольку они могут заработать на замене дисков, изношенных (или подвергнутых механической обработке) ниже минимальной указанной изготовителем толщины. Имейте в виду, что обработанный ротор также имеет меньшую массу и будет нагреваться быстрее и быстрее, увеличивая вероятность растрескивания (при просверливании) и перегрева материала колодки, поскольку он не может поглощать такое же количество энергии и поддерживать постоянные температуры. как раньше.

Тормозной суппорт — это узел, в котором находятся тормозные колодки и поршни. Поршни обычно изготавливаются из алюминия или хромированного железа. Есть два типа суппортов: плавающие и фиксированные. Неподвижный суппорт не перемещается относительно диска. Он использует одну или несколько пар поршней для зажима с каждой стороны диска и является более сложным и дорогим, чем плавающий суппорт. Плавающий суппорт (также называемый «скользящим суппортом») перемещается относительно диска; поршень на одной стороне диска толкает внутреннюю тормозную колодку до тех пор, пока она не соприкасается с тормозной поверхностью, затем тянет корпус суппорта с внешней тормозной колодкой, так что давление прилагается к обеим сторонам диска.

Конструкции с плавающим суппортом (с одним поршнем) могут выйти из строя из-за заедания. Это может произойти из-за грязи или коррозии, если автомобиль не эксплуатируется. Это может привести к трению колодки, прикрепленной к суппорту, о диск при отпускании тормоза. Это может сократить расход топлива и вызвать чрезмерный износ поврежденной колодки.

В наиболее распространенной конструкции суппорта используется один поршень с гидравлическим приводом в цилиндре, хотя в высокопроизводительных тормозах используется до 8. В современных автомобилях в качестве меры безопасности используются разные гидравлические контуры для приведения в действие тормозов на каждом комплекте колес.Гидравлическая конструкция также помогает увеличить тормозное усилие.

Отказ может произойти из-за невозможности втягивания поршня — обычно это следствие неиспользования транспортного средства во время его хранения на открытом воздухе в неблагоприятных условиях. В автомобилях с большим пробегом могут протекать поршневые уплотнения, которые необходимо незамедлительно устранять.

Тормозные колодки рассчитаны на высокое трение с материалом тормозных колодок, внедренным в диск в процессе прилегания, при равномерном износе. Принято считать, что материал колодки контактирует с металлом диска и останавливает автомобиль.Колодки работают с очень тонким слоем собственного материала и создают полужидкую границу трения, которая создает фактическое тормозное усилие. Конечно, в зависимости от свойств материала износ диска может быть быстрее или медленнее, чем с другими колодками. Свойства, определяющие износ материала, связаны с компромиссом между производительностью и долговечностью. Тормозные колодки необходимо регулярно заменять, и большинство из них оснащено функцией предупреждения водителя, когда это необходимо. У некоторых есть тонкий кусок мягкого металла, который заставляет тормоза визжать, когда колодки слишком тонкие, в то время как у других есть мягкий металлический язычок, встроенный в материал колодки, который замыкает электрическую цепь и загорается сигнальной лампой, когда тормозная колодка становится тонкой.В более дорогих автомобилях может использоваться электронный датчик.

Ранние тормозные колодки (и колодки) содержали асбест. При работе с тормозами старых автомобилей необходимо соблюдать осторожность, чтобы не вдыхать пыль, присутствующую в суппорте (или барабане).

Иногда при торможении возникает громкий шум или высокий визг. Большая часть визга тормозов возникает из-за вибрации (резонансной нестабильности) компонентов тормоза, особенно колодок и роторов. Этот тип визга не оказывает негативного влияния на эффективность торможения.Некоторые простые методы, такие как добавление фаски к накладкам, смазка контакта между суппортом и колодками (палец к задней пластине, поршень к задней пластине), приклеивание изоляторов (демпфирующий материал) к задней пластине колодки и т. Д. Могут помочь уменьшить визг. Часто холодная погода в сочетании с высокой влажностью рано утром (роса) может усиливать визг тормозов и пропадает, когда накладка достигает нормальной рабочей температуры. Однако некоторые индикаторы износа футеровки также предназначены для того, чтобы издавать звуки, когда футеровка подлежит замене.Общий визг тормозов может раздражать пассажиров, прохожих, пешеходов и т. Д., Особенно потому, что автомобили спроектированы так, чтобы быть более комфортными и тихими. Следовательно, шум, вибрация и резкость в транспортных средствах является одним из важных приоритетов для современных производителей автомобилей.

См. Также: Тормозная накладка

Как работает проверка тормозной системы?

Ответ: Осмотр тормозной системы абсолютно необходим для обеспечения безопасных условий вождения.Во время осмотра тормозов проверяется вся тормозная система; это включает в себя следующее: педаль тормоза, тормозная жидкость, тормозные магистрали и шланги, а также тормозные узлы (будь то дисковые тормоза или барабанные тормоза). Стояночные тормоза также следует проверить в это время. Проверка того, как работает ваша тормозная система, начинается с педали тормоза. Когда дело касается педали тормоза, необходимо проверить три вещи. Необходимо проверить высоту педали тормоза, измерить свободный ход и запас хода педали тормоза.Все эти измерения следует сравнивать со спецификациями производителя транспортного средства. Высота педали тормоза — это расстояние от педали тормоза до пола, когда педаль тормоза находится в состоянии покоя. Свободный ход означает, что при нажатии на педаль тормоза не срабатывают сразу. Свободный ход измеряется движением педали от состояния покоя до фактического срабатывания тормоза. Свободный ход педали на самом деле требуется, но важно, чтобы измерение свободного хода соответствовало спецификациям производителя.Наконец, резервное расстояние педали тормоза. Это расстояние от педали до пола при торможении. Таким образом, если ваша педаль невысока или наблюдается чрезмерный свободный ход, могут возникнуть проблемы с втулками педали и возвратными пружинами. Если резервное расстояние неверно, могут быть проблемы с толкателем цилиндра. Далее следует проверить тормозную жидкость. Тормозная жидкость обеспечивает необходимое усилие для приведения в действие тормозных колодок и сжатия тормозных колодок или тормозных колодок.Тормозная жидкость хранится в главном цилиндре, и эксперты говорят, что ее следует менять раз в год или два, чтобы тормоза работали правильно. Наряду с проверкой тормозной жидкости следует проверять шланги и трубопроводы. Если главный цилиндр низкий, возможно, где-то в магистралях есть утечка. Линии и шланги можно визуально проверить на наличие трещин, а сам тормозной узел можно проверить на влажность. Вы также можете положить картон под автомобиль и несколько раз нажать на тормоз. Затем проверьте картон на предмет утечек.Наконец, проверяются тормозные узлы. Чтобы проверить тормоза, снимите передние и задние колеса, чтобы лучше видеть тормозные узлы. Есть два разных типа тормозных узлов: дисковые тормоза и барабанные тормоза. Давайте сначала обсудим осмотр дисковых тормозов. На дисковых тормозах необходимо проверить три вещи: тормозные колодки, тормозной ротор и суппорт. Тормозные колодки расположены с каждой стороны ротора и фактически прижимаются к ротору, чтобы остановить колесо и остановить ваш автомобиль.Колодки создают необходимое трение, чтобы остановить автомобиль. Колодки проверяются на предмет чрезмерного износа, чтобы убедиться в отсутствии трения металла о металл. Тормозной ротор — это железный диск, который соединен со ступицей шины. Роторы необходимо проверять на предмет чрезмерного износа. Тормозные колодки и роторы имеют одинаковые рисунки износа, и если тормозную колодку необходимо заменить, ротор необходимо будет гладко обработать. Ротор можно обрабатывать ровно столько раз, пока он не изнашивается слишком сильно. Каждый ротор должен иметь определенную ширину, которая нанесена на ротор, и если ротор слишком изношен, его необходимо заменить.Ротор также следует проверить на предмет каких-либо тепловых трещин или других повреждений. Последняя часть дискового тормоза — это суппорт. Суппорт — это устройство, расположенное над ротором и содержащее обе тормозные колодки. Есть два типа суппортов: плавающие и фиксированные. Плавающий суппорт может сжиматься и содержит только один поршень. Когда тормоза задействованы, тормозная жидкость заставит поршень войти в тормозную колодку, которая будет давить на ротор. Затем другая сторона суппорта прижимает другую тормозную колодку к ротору, чтобы остановить колесо и автомобиль.Фиксированный штангенциркуль не двигается; Итак, он содержит два поршня, расположенные с каждой стороны ротора. Когда тормоза задействованы, тормозная жидкость вдавливает оба поршня в каждую тормозную колодку, которые прижимаются к каждой стороне ротора, останавливая колесо и транспортное средство. Необходимо проверить суппорты на предмет утечек. Второй тип тормозного механизма — барабанный тормоз. Барабанные тормоза обычно располагаются на задних колесах из-за необходимости использования стояночного тормоза. Стояночный тормоз добавить к барабанному тормозу намного проще, чем к дисковому.Барабанные тормоза состоят из нескольких различных частей: тормозных колодок, которые похожи на тормозные колодки; опорная пластина, которая в основном держит все вместе и прикреплена к оси; тормозной барабан, который похож на тормозной ротор; колесный или тормозной цилиндр, содержащий поршни; возвратные пружины; и саморегулирующаяся система, которая будет регулировать положение тормозной колодки, когда тормоз не задействован. Когда тормоза задействованы, тормозная жидкость заставляет поршни давить на тормозные колодки, которые давят на барабан, что останавливает колесо и транспортное средство.Затем, когда тормоз отпускается, возвратные пружины возвращают тормозные колодки в исходное положение. Тормозные колодки расположены очень близко к барабану, поэтому при нажатии на педаль тормоза сразу же включаются тормоза. Со временем поверхность тормозных колодок изнашивается, и положение колодок необходимо отрегулировать, чтобы им не приходилось преодолевать большее расстояние, чтобы войти в контакт с барабаном. Если бы барабанные тормоза не имели саморегулирующейся системы, вам пришлось бы нажимать на педаль тормоза все сильнее и сильнее, прежде чем тормоза будут задействованы.При осмотре барабанного тормоза необходимо проверить гораздо больше деталей, чем при осмотре дискового тормоза. Тормозные колодки необходимо проверить на предмет чрезмерного износа, чтобы они не повредили барабан. Тормозные барабаны, как и ротор, необходимо проверять на предмет чрезмерного износа или трещин. При замене тормозной колодки они также должны быть обработаны гладкой механической обработкой и могут быть обработаны только до тех пор, пока не будут подвергнуты механической обработке; затем их необходимо заменить. Колесные или тормозные цилиндры необходимо проверить на предмет утечки. Необходимо проверить возвратные пружины, потому что, если они слишком изношены и не возвращают тормозные колодки в исходное положение, вдали от барабана, тормозные колодки могут испытывать быстрый и чрезмерный износ.Наконец, необходимо проверить саморегулирующуюся систему, чтобы убедиться, что она чистая и должным образом смазана. Стояночные тормоза также должны быть проверены в это время. Стояночный тормоз или аварийный тормоз необходимо проверить, чтобы убедиться, что тросы и рычаги работают должным образом. Стояночные тормоза работают отдельно от обычных гидравлических тормозов. Они необходимы, чтобы ваш автомобиль не скатился с холма, когда он припаркован. Он также должен работать правильно, если ваши обычные гидравлические тормоза когда-либо выйдут из строя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
