В чем отличие автомата от вариатора: Вариатор (CVT): что это такое, плюсы и минусы, сравнение и отличия от автомата

коробка автомат или вариатор? Об их разнице.

Очень часто, когда встает вопрос о покупке нового автомобиля, многие водители задумываются над тем, что лучше: коробка автомат или вариатор. Но, согласитесь, тут решающую роль играют чисто индивидуальные предпочтения и целевое предназначение будущего автомобиля. И отличия «автомата» и «механики» известны каждому автолюбителю, а вот что такое вариатор знает далеко не каждый. Ведь это изобретение в автомобильной индустрии появилось не так давно, и немногие понимают все его преимущества и недостатки. И что делать, если есть возможность выбрать между вариатором и автоматической коробкой передач. В этой статье мы как можно подробнее расскажем об этих двух КПП, и какая из них лучше для конкретной марки автомобиля.

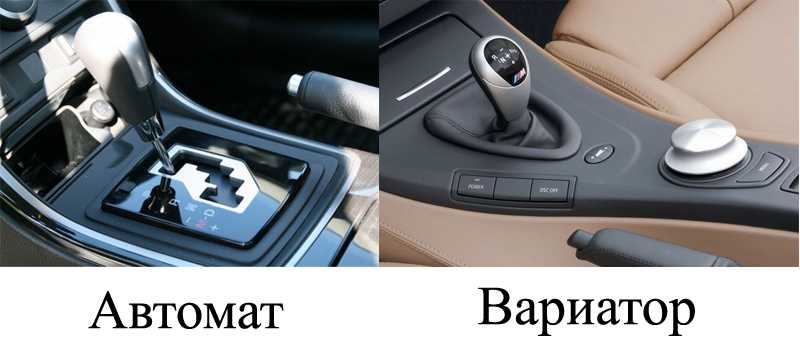

Главные отличительные особенности вариатора и автоматической КПП.

Наверное, прежде всего стоит рассказать о технических характеристиках каждой из них. Автоматическая КПП состоит из двух составных частей:

•  гидротрансформатора, основная задача которого производить сцепление;
•  редуктора  с определённым блоком шестерёнок, который делает возможным переключение с одной передачи на другую.

В отличие от автомата вариатор содержит специальный блок с ведущим и ведомым шкивом, соединяющиеся между собой металлическим ремнём. Работа вариатора не предусматривает переключение передач, а движение автомобиля осуществляется за счёт шкивов и при этом обороты двигателя не меняются. Именно поэтому двигатель автомобиля, где установлен вариатор, имеет гораздо больший срок эксплуатации, так как он не работает на повышенных оборотах.

Подводя итог, мы можем сказать, что вариатор более позитивно сказывается как на моторесурсе двигателя, так и на специфике работы самого автомобиля.

Многие водители задаются вопросом, а как узнать, что установлено на данном автомобиле только по его манере движения.

При наличии вариатора Ваш автомобиль будет двигаться плавно и равномерно. Как водитель, так и пассажиры не ощущают какого-либо дискомфорта при увеличении скорости. Присмотреть себе коробка автомат или вариатор можно в магазине автоаксессуаров.

А как по внешнему виду и манере езды? Постараемся помочь. Автоматическая КПП имеет такую закономерность, что когда достигается определённое количество оборотов, то автомобиль переходит на повышенную или пониженную передачу. В это время водитель может почувствовать небольшой толчок, как будто это переключилась механическая КПП. Также при наличии автоматической коробки, Ваш двигатель работает намного громче при увеличении числа оборотов. К недостаткам можно отнести и то, что автомат срабатывает лишь после 3,5 тысяч оборотов.

Главные недостатки автоматической КПП по сравнению с бесступенчатый вариатор.

 1.Двигатель расходует большее количество масла.

2.Требуется чаще менять моторное масло.

3.Моторесурс двигателя намного ниже, чем у вариатора.

4.Расход топлива немного выше, так как двигатель развивает несравненно большее число оборотов, чем с вариатором.

Ввиду всех вышеперечисленных недостатков приобретение автомобиля с вариатором является более выгодной покупкой, как со стороны комфорта, так и экономичности.

Для каких автомобилей подходит вариатор, а для каких нет?

Бесступенчатый вариатор лучше всего устанавливать на автомобилях с не очень мощным двигателем для езды в городских условиях. Если вы представляете себя едущим по авто страде с ветерком, на глазах поляризационные очки, и Ваше авто лихо рассекает автостраду на быстрой скорости, то придется выбрать автомат. Для спокойной езды по городу приоритетной будет меньшая скорость, и лучше выбрать вариатор.

Итак, если Вам нужен экономичный городской автомобиль, то предпочтительнее приобрести машину с вариатором. Если же любитель быстрой езды на дальние расстояния, то Ваш выбор – автоматическая коробка передач.

«Автомат», «робот» или вариатор? В чем разница и что надежнее?

Последнее время серьезную конкуренцию классическим «автоматам» составляют роботизированные коробки и вариаторы. А какой вариант предпочтительнее? Разбирался Иван Кришкевич.

В поисках компромисса

На самом деле вопрос в стиле «что лучше?» заранее обречен на то, чтобы быть слишком поверхностным. Лучше в каком смысле? В плане комфорта, динамики, топливной экономичности, надежности или стоимости обслуживания или ремонта? Увы, лучшего во всех отношениях варианта не существует, а значит, придется искать компромисс из возможных вариаций. То есть выбор типа коробки зависит от того, какие качества на первом месте, а какими можно пожертвовать.

Так, классический гидромеханический «автомат» по-прежнему считается лучшим в плане комфорта: самые мягкие переключения и отсутствие рывков в любом диапазоне скоростей и в любом режиме движения и ускорения. При этом современные коробки по части «скорострельности» приближаются к преселективным «роботам». По большому счету пенять можно разве что на топливную экономичность: несмотря на явный прогресс, в этом плане гидромеханические коробки все равно «расточительнее» остальных типов автоматических трансмиссий.

То ли дело «роботы»! Конструктивно они близки к механическим коробкам, но — с автоматическим управлением, что обеспечивает эффективность. Некоторые «роботы» демонстрируют даже лучшую топливную экономичность, чем «механика», обыгрывая усредненного водителя просто за счет заложенных алгоритмов работы. Преселективные коробки с двумя сцеплениями, кроме того, обеспечивают необычайную скорость: разрыва потока мощности при переключениях практически нет.

Однако по части комфорта «роботы» пусть немного, но уступают «автоматам». Особенно коробки с сухими сцеплениями, особенно в городских условиях, когда используется «ползущий» режим — редкая коробка обходится без подергиваний в эти моменты. Переключения хоть и быстрые, но не такие мягкие, как у «автомата». Активный водитель этого, возможно, и не заметит, но спокойный и ценящий комфорт наверняка отметит для себя этот недостаток.

А ведь есть еще и простенькие «роботы» с одним сцеплением. Вот это уже чистая «механика» с актуаторами — и пока еще ни одному из производителей (а брались многие!) не удалось приблизить эту коробку к «автомату» по части как комфорта, так и «скорострельности». В итоге сейчас такие «роботы» используются лишь на недорогих моделях, а к их преимуществам помимо экономичности можно отнести разве что небольшую стоимость.

Главной «фишкой» вариатора является возможность беспрерывно изменять передаточные числа: ведущий шкив увеличивает свой радиус, ведомый параллельно его уменьшает. Автомобиль разгоняется, а двигатель постоянно «поет» на одних оборотах, приближенных к максимальному крутящему моменту. Это и обеспечивает высокую эффективность вариатора. А когда надо ехать на установившейся скорости, коробка выставляет уже оптимальное для данного режима соотношение.

Но со временем от такого «троллейбусного» характера отказались в пользу фиксированных передач, как на «автоматах» и «роботах», — и тем самым лишили вариатор одного из преимуществ. А вот по части комфорта и топливной экономичности CVT располагается где-то между «автоматами» и «роботами».

Впрочем, приведенные выше преимущества и недостатки разных типов трансмиссий следует считать условными. Во-первых, конструкции продолжают совершенствоваться, что изменяет их потребительские качества. Во-вторых, один тип коробок включает в себя множество самых разных моделей со своими особенностями (как минимум настройками), так что все относительно.

А что с надежностью?

А вот это, пожалуй, самое главное, что волнует покупателей даже новых или свежих автомобилей, планирующих ездить на машине не один год и продать ее без сильной потери в цене. Что же, давайте разбираться.

С классическими «автоматами», казалось бы, все просто: такие коробки выпускаются давно, поэтому хорошо изучены и должны обходиться без «сюрпризов». На самом деле все не совсем так. Это старые 4- и 5-ступенчатые «автоматы» с их неспешными переключениями жили своей размерной жизнью. Современным коробкам такое только снится!

Начнем с того, что их ставят в связке с более мощными и «моментными» моторами, так что уже приходится несладко. Далее для достижения более интересных динамических качеств и лучшей топливной экономичности применяется ранняя блокировка гидротрансформатора на низших передачах. Отсюда ускоренный износ фрикционов при управляемом проскальзывании и, как следствие, быстрое загрязнение масла.

По-хорошему его бы теперь менять чаще, чтобы не страдал гидроблок и сам гидротрансформатор и чтобы не было локальных перегревов. Но интервалы замены в лучшем случае сохраняются на прежнем уровне, в худшем — растягиваются, а то и вовсе отменяются. Да-да, некоторые производители заявляют, что масло залито на весь срок службы коробки. Это на самом деле так. Вопрос лишь в том, каким будет этот самый срок…

Также стоит упомянуть общее усложнение конструкции, а вместе с тем борьбу за снижение веса и себестоимости агрегата (иногда в ущерб долговечности — чего стоит, например, отказ от радиатора охлаждения на некоторых коробках), всеобщую тенденцию к сокращению сроков разработки и испытаний новых узлов.

В общем, нельзя сказать, что АКПП проще и надежнее других типов автоматических коробок. Это по-прежнему технически сложный, требовательный к своевременному обслуживанию и чувствительный к нарушению правил эксплуатации узел.

Это если говорим «вообще». А в частностях у каждой коробки — свои особенности. Достаточно вспомнить ранние версии Mercedes 7G-Tronic 722.9, где был отмечен выход из строя электроплаты Siemens, размещенной в масляной ванне и страдающей от высокотемпературного режима. Или же коробку GM 6Т30/6Т40/6Т45 ранних лет выпуска, постоянно страдавшую от перегревов и требовавшую замены то гидроблока, то сгоревших фрикционов. И это к вопросу о том, что стоит отдавать предпочтение коробкам, выпускаемым не один год и пережившим все свои «детские болезни».

Та же история и «роботами»: репутацию подмочили как раз ранние версии, которые имели целый набор самых разнообразных проблем, причем некоторые из них типичны для автоматических коробок любого типа. Так что здесь правило «чем позже год выпуска, тем лучше» работает железобетонно.

Основная проблема старых коробок с сухими сцеплениями (а это, например, фольксвагеновская DQ200 или Getrag 6DCT250, которую ставят на модели Ford и Volvo) — прогрессирующие рывки при переключениях, иногда и вовсе отказ от работы, что «лечилось» новыми прошивками, заменой сцеплений, в некоторых случаях — и гидроблока. Собственно говоря, здесь проблема та же, что и у простых роботизированных коробок с актуаторами, — обеспечить адаптивность автоматики к естественному износу сцепления плюс беречь его в специфических режимах движения.

Коробки с мокрыми сцеплениями (фольквагеновские DQ250 и 500, 6DCT450) этой проблемы лишены, но страдают от тех же бед, что и классические «автоматы». Масло быстро накапливает продукты износа фрикционов, поэтому требует периодической (в идеале каждые 40-50 тыс.км) замены.

В противном случае страдают управляющие соленоиды, каналы, подшипники. Например, у ранних версий 6-ступенчатой DSG (DQ250) слабым местом оказался как раз мехатроник: клапанный механизм «травился» продуктами износа, накапливавшимися в масле. А еще одна «болячка» — точно такая же, как у упоминавшегося выше мерседесовского «автомата»: плата гидроблока «жарилась» в горячем масле, страдая от перепадов температур.

Любопытно, что подобный казус имеется и в «биографии» вариатора Multitronic ранних лет выпуска. Но вообще CVT-коробки имеют свои конструктивные особенности, которые могут сказаться на ресурсе основных узлов и быть причиной возникновения тех или иных проблем.

Напомним, что изменение передаточных чисел (плавное или ступенчатое — как задумал производитель) обеспечивают хитрые составные шкивы на валах коробки. Каждый шкив состоит из двух половинок — конусов, которые, сдвигаясь или раздвигаясь, изменяют свой внешний радиус. За эту работу отвечает гидравлика, которой заведует электронно-управляемый гидроблок.

Поскольку трение является рабочим процессом (ремень плотно прижимается к конусам), неизбежен износ. В зависимости от коробки срок службы ремня составляет 200-300 тыс. км, однако сократить эти цифры могут повышенные нагрузки на узел при агрессивной езде, пробуксовках, буксировке.

Но не только. Раз есть трение, есть и продукты износа. Мелкую стружку улавливают фильтры и магниты, но если «мусора» в масле слишком много, будут страдать клапаны и каналы гидроблока. Добавляет загрязнений и гидротрансформатор (Lineatronic и Jatco) или «мокрое» сцепление (Multitronic). При некорректной работе гидравлики натяжение ремня может отличаться от необходимого, что приведет к его проскальзыванию, вызывая ускоренный износ и повреждая конусы шкивов. А это уже недешевое удовольствие.

Но ведь есть и другие напасти! Отказы электронного блока управления (Multitronic), поломка степ-мотора, отвечающего за положение конусов (Jatco), износ фрикционов старт-пакета (Lineatronic). То есть у каждой коробки — свои особенности и «болячки».

Собственно к надежности вариаторов как таковой особых претензий нет. Проблема — в чувствительности к нагрузкам и в принципе ограниченном ресурсе ремня, высоком риске износа конусов шкивов, что при пробеге свыше 200 тыс. км может вылиться в дорогостоящий ремонт. Но это тоже выводы «вообще». А в частности, современные вариаторы получают новые конструктивные решения, снижающие негативное воздействие нагрузок. Примеры — коробка Toyota с первой механической передачей или же вариатор JF015E с двумя ступенями переднего хода.

Вообще же мнение о том, что ремонт вариатора и «робота» обойдется дороже, чем ремонт «автомата», тоже далеко не всегда соответствует истине. Пожалуй, пока еще можно согласиться с тем, что сервисная база для диагностики, обслуживания и ремонта гидромеханических коробок в нашей стране развита лучше, но последние годы ситуация с «роботами» и вариаторами улучшается. Это неизбежно, ведь на рынке уже предостаточно автомобилей с такими коробками, а со временем их число будет только расти.

Наш вердикт

Несмотря на то что у каждого типа коробки имеются свои заложенные на конструктивном уровне особенности, преимущества и недостатки, оценивать огульно «скорострельность», комфорт или надежность той или иной модели «автомата», «робота» или вариатора неверно, тем более что потребительские качества коробок постепенно сближаются.

Расклад по части надежности мы тоже озвучили: проблемы на конструктивном уровне имеются у любого типа, к этому добавляются индивидуальные «болячки» конкретных моделей, но в немалой степени на «здоровье» коробки влияет стиль езды, своевременность и качество обслуживания. И это стоит помнить как покупателям «бэушки», так и тем, кто выбирает новый автомобиль.
