Ваз 2105 регулировка клапанов: Регулировка клапанов ВАЗ 2105 карбюратор и инжектор, инструкции с фото и видео

Содержание

Регулировка клапанов ВАЗ-2105 своими руками: видеоинструкция

Владельцы отечественных автомобилей давно свыклись с мыслью, что машины ВАЗ легки в управлении и сравнительно несложны по части ремонта. Поэтому предпочтительно, для этих работ водители выбирают свои руки, нежели опыт и знания сотрудников СТО. Это решение вполне себя оправдывает, и все довольны: машина цела, водитель уверен в своих силах, деньги сэкономлены. Но такое рвение часто приводит к новым поломкам, дисбалансу внутри технической части машины, и другим неприятностям. Поэтому чтобы приступать даже к небольшому, и, казалось бы, простому ремонту, нужно иметь под рукой советчика.

Рассмотрим порядок и условия ремонтных работ, если пришло время регулировки клапанов на ВАЗ-2015. Но прежде чем приступить к практике, немного теории и подготовки.

Подготовка

Регулировка клапанов ВАЗ-2105 не самая хитрая и сложная задача. Конечно, когда делаешь любой ремонт авто самостоятельно впервые, это всегда волнительно и зачастую весьма сложно.

Читайте также: Как настраивать карбюратор ВАЗ-2105

Но не следует поддаваться панике, ведь ВАЗ всегда делали машины для людей, в схемах которых вполне можно разобраться самостоятельно (особенно если водитель уже имел дело с другими моделями серии).

Прежде всего, понадобится подготовить инструментарий.

Нужно подготовить целый вагон ключей рожковых и торцевых различного диаметра (от 8 и до 17).
Кроме того, самым главным атрибутом работы станет ключ для работы с валом. Без него поправить работу клапанов будет невозможно.
Ремонт проводят на любом состоянии двигателе – на холодном и теплом. Это вопрос срочности и удобства. Но в любом случае для работы нужен будет щуп толщиной в 0,15.
Вооружившись нужными инструментами, можно смело приступать к диагностике.

В чем проблема с клапанами

Понятие «регулировки» заключается в том, что специалисту следует восстановить первоначальные зазоры силового агрегата. Сигналом к необходимости ремонта становится звук – постукивание при работе двигателя. Как правило, при незначительных изменениях зазора стук присутствует лишь в начале, и то при определенных нагрузках. Но со временем состояние ухудшается, и стук становится постоянным. Упустить его на первых порах можно. Но со временем, когда шум будет постоянным, даже неопытный водитель не должен его упустить из виду.

Проблемой может быть не только расширенное, но и сужение зазора. Баланс работы двигателя выставлен при сборке так, чтобы вся мощность внутреннего сгорания передавалась на поршни с определенным давлением и скоростью. Зазор же (в какую бы сторону он ни менялся), привнесет в работу машины дисбаланс, который сулит падением мощности при нагрузках, необходимых для мощной работы.

Начинается ремонт

Когда проблема установлена, можно (и даже необходимо) приступать к ремонту. Чтобы добраться к самим рычагам клапана, предстоит сделать небольшие подготовительные разборки, которые дадут доступ к распредвалу.

Первым пунктом для этого станет инжектор, поскольку здесь расположен и воздушный клапан двигателя, и защитный корпус, который должен быть снят, как и другая ременная защита.
Все щитки и крышки тоже нужно снимать, так как работать необходимо в удобности, так как несмотря на относительную простоту – работа все же тонкая.

Схема работы будет знакома для всех владельцев машин ВАЗ вплоть до версии 2107. Порядок регулировки (как и работа силового агрегата в целом), у машин этой серии одинаков. Поэтому в ремонте сюрпризов не будет. Порядок нумерации клапанов начинается от шестерни, ближе к распредвалу. Ремонт нужно начинать с четвертого (тот, который ближе всего к салону авто).

Читайте также: Как выставить зажигание на ВАЗ-2105

Что касается самой регулировки, то здесь важно быть максимально внимательным. Для этого не потребуются линейки или штангенциркули. Везде на всех деталях, которые имеют какое-либо отношение к работе клапанов, есть отметки. Нужно соблюдать их совпадение. Метка на коленвале должна совпасть с меткой защитного ременного корпуса. Но перед этим следует отрегулировать ВМТ 4 клапана.

К зазорам лучше заглядывать каждые 15-20 тыс. пробега (заодно вниманием нужно окинуть и карбюратор, чистка которого также способствует стабильной работе авто). Но так как машина – это дело практичное, одним описанием тут не обойдешься. Ниже наглядно можно увидеть, как проводится регулировка клапанов.

Своими руками или все же СТО

Ознакомившись с тем, как происходит регулировка клапанов ВАЗ-2105, водитель может спокойно принимать решение. Если у него нет времени или же он не хочет полагаться на свой небогатый опыт, то указанные выше рекомендации и советы, показавшись непосильными, позволят с чистой душой обратиться на СТО и не бояться того, что деньги потрачены зря.

Читайте также: Характеристики двигателя ВАЗ-2105 с ремнем ГРМ

С другой стороны, в замене нет ничего кардинально сложного, поэтому с приведенной выше инструкцией водитель вполне может справиться и самостоятельно. Все что нужно для хорошего ремонта – решимость и внимательность и, конечно же, профилактика работы всей системы авто. Главное, помнить, что исправная машина – это безопасность как для водителя, так и для остальных участников дорожного передвижения.

Как регулировать клапана на автомобилях ВАЗ всех моделей

20.07.2018 Автомобилист Неполадки и ремонт Оставить комментарий

Хай пипл. В этой статье рассмотрим как делать регулировку клапанов на классике. Владельцам отечественных автомашин семейства ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 приходится сталкиваться с такой работой двигателя, когда слышно, как стучат клапана. В этом случае надо найти причину, почему стучат и отрегулировать. Также надо их настраивать, были различные работы по ремонту ДВС, например, замена клапана, поршня, прокладки и т.д.

Содержание статьи:

Правила регулировки клапанов.
Инструменты для настройки клапанов.

Порядок регулировки клапанов ВАЗ 2101-2107.
Видео.

Регулировка клапанов

При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана.

Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.

Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.

Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.

Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.

Инструменты для настройки клапанов

Для качественного проведения ремонтных работ должны быть соответствующие инструменты.

Чтобы отрегулировать клапанные механизмы, понадобятся следующие инструменты:

Набор ключей (торцевые и рожковые). Ключи на 13 мм и 17 мм обязательно.
Щуп для определения зазора.
Отвертки.
Фломастер.
Тряпки.

Щуп для определения зазора для классических автомобилей ВАЗ должен быть толщиной 0,15 мм.

Через сколько км пробега надо менять топливный фильтр?

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

подождать пока двигатель остынет, если он работал;
поставить машину на ровное место;

Порядок регулировки клапанов:

Снять крышку воздушного фильтра и сам фильтр.
Отсоединить трубки крепления фильтра и демонтировать крепление.
Снимаем тросик управления воздушной заслонки (подсос).
Снять тягу дроссельной заслонки.
Выкручиваем гайки крепления клапанной крышки и снимаем ее.
Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
Снимаем крышку трамблера (распределителя).
Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.

После совпадения меток приступаем к настройке зазоров клапанов.

Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
Угол проворота коленчатого вала	Регулируемые клапана
0	8 и 6
180	4 и 7
360	1 и 3
540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.

Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
Далее, проделываем то же самое с 6-м клапаном.
Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Видео

В этом видео показана регулировка клапанов на ВАЗ 2106.

Видео про регулировку теплового зазора для машин ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107.

Для тех, кто хочет послушать как стучат клапана на «классике» Ваз.

Автор публикации

Регулировка клапанов ВАЗ 2105 карбюратор и инжектор, инструкции с фото и видео

Несмотря на простую конструкцию клапанов и маслосъёмных колпачков двигателя, эти элементы выполняют важную работу, без которой невозможно нормальное функционирование силового агрегата. От правильного срабатывания клапанов напрямую зависит эффективность работы мотора: мощность, токсичность, расход топлива. Поэтому их целостность, как регулировка зазоров, очень важны.

Значения зазоров

Маслосъёмные колпачки

Для чего нужны сальники клапанов

Какие ставить маслосъёмные колпачки на ВАЗ 2105

К чему приводит износ маслосъёмных колпачков

Как менять маслосъёмные колпачки на ВАЗ 2105

Видео: замена маслосъёных колпачков на классических моделях ВАЗ

Клапанная крышка

Замена прокладки клапанной крышка на ВАЗ 2105

Порядок затяжки клапанной крышки

Предназначение клапанов в двигателе ВАЗ 2105

В двигателе ВАЗ 2105, как и в любом другом моторе внутреннего сгорания, клапаны являются важным элементом газораспределительного механизма. На «пятёрке» в силовом агрегате используется 8 клапанов: на каждый цилиндр приходится по 2 клапана, основное назначение которых — правильное распределения газов. Посредством кланов в камеру сгорания подводится смесь топлива и воздуха через впускной коллектор и отводятся отработавшие газы через систему выпуска. При возникновении поломок с каким-либо клапаном, работа механизма газораспределения, как и в целом всего двигателя, нарушается.

Клапаны, расположенные в головке блока цилиндров, обеспечивают подачу топливно-воздушной смеси в камеру сгорания и отвод отработавших газов

Признаки нарушения зазора клапанов

Перед описанием процесса регулировки, следует разобраться с признаками неправильного зазора, а также к чему это приводит. Итак, основным признаком сбитого теплового зазора ГРМ является металлический стук в верхней части двигателя. Обычно этот стук вначале появляется только на определенном режиме работы, но со временем он будет прослушиваться на всех режимах.

Разумеется, зазор может либо уменьшиться от номинального, либо стать больше. И уменьшение, и увеличение зазора приведет в первую очередь к потере мощности. При меньшом зазоре рычаг будет поджимать клапан, что значительно снизит герметичность в цилиндре, и обеспечит падение компрессии. В итоге этот может привести к подгоранию кромки клапана и его седла.

Увеличенный зазор скажется на наполнении камеры сгорания цилиндра, поскольку время его открытия будет уменьшенным, также и отвод отработанных газов будет неполным. Чтобы избежать вышеуказанных проблем, нужно, чтобы регулировка клапанов ВАЗ-2105 производилась примерно через 15-20 тыс. км, а также при первом проявлении нарушения теплового зазора.

Порядок проверки зазора клапанов

Перейдем непосредственно к самому процессу регулировки. Вначале производятся подготовительные работы, сводящиеся к обеспечению доступа к рычагам клапанов и распредвалу. Для этого с двигателя снимается корпус воздушного фильтра с карбюратора, защитный корпус ремня ГРМ, крышка клапанов.

Чтобы правильно выполнить работы, нужно знать порядок регулировки клапанов ВАЗ-2105. Интересно, что данный порядок одинаков для всех авто ВАЗ до модели 2107.

Регулировка начинается с 4 цилиндра, находящегося ближе всего к салону авто, при этом клапана нужно считать от первого цилиндра, находящегося возле шестерни привода распредвала.

Перед проверкой зазора на нужных клапанах, нужно выставить ВМТ на 4 цилиндре. Для этого нужно вращать колен. вал почасовой стрелке, пока не совпадет метка на его шкиве с длинной меткой на защитном корпусе ремня ГРМ. После этого нужно посмотреть на шестерню привода распредвала, на его внутренней стороне имеются метка и небольшое углубление, которые должны совпасть с отливом на головке блока.

Метки на шкиве коленвала

Метки на шкиве распредвала

Вот дальше нужно знать порядок проверки зазора.

При установке ВМТ на 4 цилиндре, проверяются зазоры на 6 и 8 клапанах. Далее проворачивается колен. вал на 180 град., при этом распредвал провернется только на 90 град. Для удобства работ на шестерне распредвала имеются метки через каждые 90 град., соответствующие ВМТ определенного цилиндра.
Так, провернув распредвал на 90 град., установиться ВМТ на 2 цилиндре, при этом проверяется зазор на 4 и 7 клапанах.
Далее производится еще оборот на 180 град. колен. вала и совмещение следующей метки на шестерне распредвала с отливом на ГБЦ, при этом установиться ВМТ на 1 цилиндре, и проверяется зазор на 1 и 3 клапанах.
После этого производиться еще проворот колен. вала на 180 град., для установки ВМТ на 3 цилиндре, и замеряется зазор на 2 и 5 клапанах.

Как отрегулировать клапана?

Регулировка клапанов на автомобилях Ваз-2107 и всего семейства «классики» — несложная процедура, которая потребует от водителя лишь наличие стандартного набора инструментов, а также щуп для проверки зазора.

Щуп для регулировки зазоров в клапанном механизме Ваз-«классика»

Автомобиль необходимо установить в гараже на ровную площадку и заранее приобрести прокладку клапанной крышки, так как она является одноразовой.

Регулировка клапанов всегда производится на холодный мотор. Самое главное требование — температура не выше 36 градусов и желательно иметь гараж в котором температура находится в пределах 20 градусов Цельсия.

Перед проведением процедуры, рекомендуется подтянуть цепь ГРМ. Для этого ослабьте гайку на 13 натяжителя цепи и проверните коленчатый вал на пару оборотов. Сделать это можно провернув предварительно вывешенное заднее колесо при включенной четвертой передаче. Механизм сам отрегулирует нужное натяжение. Стартером в этой ситуации лучше не пользоваться. Не забудьте снова затянуть гайку.

Теперь снимите корпус воздушного фильтра и все навесное, что мешает доступу к клапанной крышке. Открутите гайки ее крепления и вытащите ее, открыв доступ к постели распределительного вала.

На следующем этапе понадобится спецключ, который необходим для проворачивания коленвала для установки нужных позиций распределительного вала. Если такого ключа нет, то поднимите заднее колесо и установите четвертую передачу. Крутить мотор можно будет вращая руками колесо. Теперь поверните коленчатый вал так, чтобы его риска совпала с большой меткой на крышке сальника, а метка распределительного вала совпала со своей меткой на постели. Это будет соответствовать концу такта сжатия 4-го цилиндра.

Как регулировать клапана на Ваз-2107

Перед тем, как приступить к настройке, рекомендуется сделать отметки на звездочке распределительного вала через каждые 90 градусов с обратной стороны, ориентируясь по основной метке. Позже станет ясно, почему.

Проверьте зазоры 8 и 6 клапана, подложив щуп между рокером и кулачком. Если он не соответствует норме, то отрегулируйте положение рокера, ослабив контргайку на 17, а затем вращая болт на 13 до тех пор, пока щуп не станет входить с легким защемлением.

После того, как клапаны будут настроены, необходимо повернуть распределительный вал на 90 градусов. Вот тут то и понадобятся эти метки. Теперь производится настройка 4-го и 7-го клапана. Данную процедуру нужно повторить для 1 и 3, 5 и 2 клапана соответственно.

Начинается ремонт

Первым пунктом для этого станет инжектор, поскольку здесь расположен и воздушный клапан двигателя, и защитный корпус, который должен быть снят, как и другая ременная защита.
Все щитки и крышки тоже нужно снимать, так как работать необходимо в удобности, так как несмотря на относительную простоту – работа все же тонкая.

Приступаем к делу

Регулировка рычагом зазоров

Порядок регулирования клапанов ВАЗ 2105 следующий. При угле поворота коленвала и распредвала в 0 градусов на третий и четвертый цилиндры регулируются шестой и восьмой клапаны. Следующий поворот коленвала в 180 градусов и распредвала в 90 градусов на второй и четвертый цилиндры — регулируются четвертый и седьмой. Затем при 360 и 180 градусах на первый и второй цилиндры корректируются первый и третий клапаны. В конце при 540 градусах коленвала и 270 градусах распредвала на третий и первый цилиндры регулируются пятый и второй клапаны.

Сначала необходимо подтянуть цепь. Для этого снимается крышка клапанов и выставляются метки, причем счет лунок нужно начать от звездочки распредвала. В работе желательно использовать вазовский ключ и шайбы для регулировки. Поршень четвертого цилиндра нужно выставить в положение ВМТ. Как только одна пара отрегулирована, двигатель нужно повернуть на пол-оборота и провести все те же операции со второй. Совмещается метка на звездочке и на крышке, а также метка на шкиве с рисками на крышке цепи на приводе. Фазы газораспределения после этого будут установлены правильно. Корректируем фазу по необходимости до совпадения меток. После установки поршня 4 цилиндра в ВМТ 8 и 6 клапаны будут закрыты.

Натягиваем цепь привода распредвала. Контргайка на регулировочной стойке отпускается нижним ключом, после этого верхним меняется натяг. Щуп должен с натягом входить в небольшой зазор между кулачком 8 клапана и рычагом. Потом контргайка затягивается, но без перетяга. Затем регулируется 6 клапан. Потребуется ключ для того, чтобы повернуть коленвал на 180 градусов, если же инструмента нет, можно прокатать автомобиль до совпадения меток.

Затем регулируются 4 и 7 клапаны. Как отрегулировать их качественнее? Бегунок трамблера лучше всего покажет, как поворачивается распредвал. Если в качестве ориентира взять лунку звездочки между двух сторон постели, то можно проследить и положение коленвала. Если после одного доворота лунка не будет видна, значит, необходимо ориентироваться на бегунок.

В конце нужно проверить состояние уплотнительной прокладки между головкой и крышкой головки и собрать детали обратно. В конце устанавливается клапанная крышка, и на этом самостоятельная регулировка клапанов автомобиля ВАЗ 2105 заканчивается.

Автомобиля ВАЗ 2105 производят на холодном двигателе. На горячем невозможно правильно настраивать тепловой зазор. Перед началом работы необходимо затормозить автомобиль стояночным тормозом, снять аккумулятор и поставить рычаг коробки передач в нейтральное положение.

Регулировка зазора клапанов

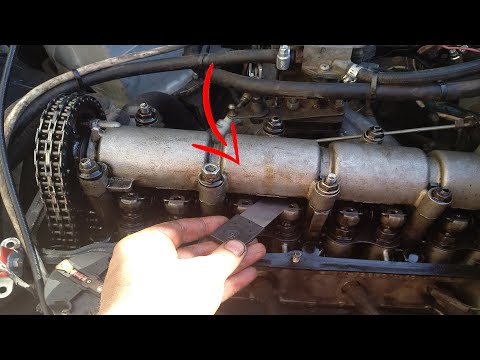

При замере зазора, щуп на каждом клапане должен входить между распредвалом и рычагом с небольшим усилием. Если он проходит очень свободно, или вообще не вставляется, производится регулировка.

Проверка зазора щупом

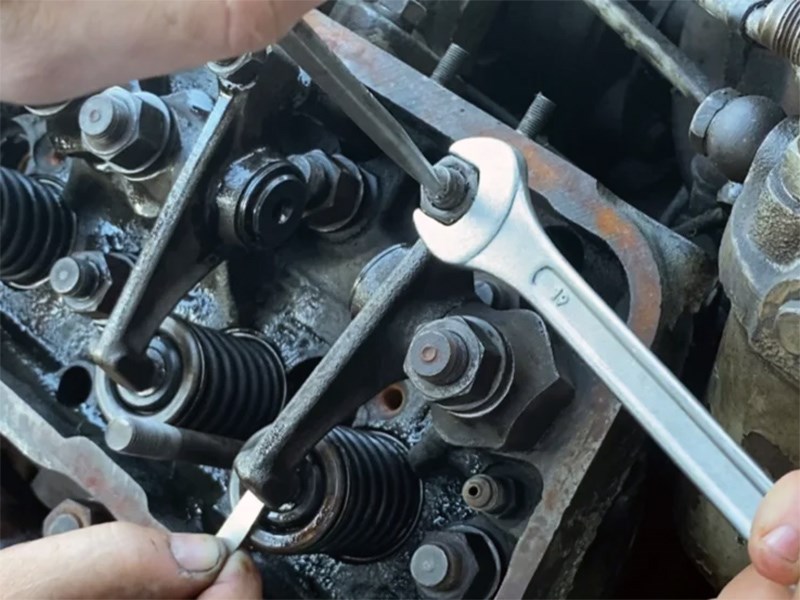

Чтобы произвести регулировку, контргайка ослабляется, затем вращением винта достигается нужный зазор, после чего контргайка затягивается обратно. Затянув контргайку зазор вновь проверяется. Таким образом производятся установкам зазора на всех клапанах.

Как поставить двигатель от ваз 21

Любителям старины рано или поздно придется ломать голову над тем, какой двигатель можно поставить на ваз 2101. Заводской двигатель наверняка убит за десятилетия эксплуатации без возможности восстановления , а если все остальное еще на ходу, то машина нужна не для силы, а для дела, плюс финансы, как и большинство из нас романсы поют, замена двигателя будет явно стоить гораздо дешевле, чем покупка машины, даже такой, у которой есть уже бегают. И потом, зачем менять б/у на что-то другое, тоже б/у?

Вы свое железо уже знаете, с какой стороны ждать подвоха — в курсе. Так что пока вы не накопите денег на что-то новое, вы сможете поддерживать своего старого и опытного боевого друга в тонусе. Более того, многие владельцы «Жигулей» привыкли восстанавливать свое транспортное средство самостоятельно. А если вы из их числа, то на расходы коснется только сам мотор и сопутствующие запчасти, а работа будет выполнена своими руками.

Несколько важных замечаний

На самом деле вариантов такого тюнинга довольно много. Однако прежде чем остановить свой выбор на чем-то конкретном, стоит уяснить ряд основополагающих правил.

Подкапотное пространство на ВАЗ 2101 довольно маленькое. Конечно, в него можно впихнуть практически любой двигатель (разве что от самосвала точно не влезет), но для многих двигателей придется резать корпус — а это уже совсем другой объем работ и затрат, не Здесь справится каждый, не привлекая сторонних специалистов со специальными инструментами.

Мощность нового двигателя не должна сильно превышать возможности заводского. Это если вы не хотите кроме его установки усиливать его корпус и заменять половину остальных узлов. Честно говоря, в этом случае стоимость переоборудования будет выше, чем остаточная цена вашей «копейки».

Двигатели желательно брать от заднеприводных моделей, чтобы не заменять и не адаптировать трансмиссию, тормоза и подвеску.

В большинстве случаев все равно придется менять отдельные детали по ходу событий и дорабатывать стыки старого с новым. Но ваша работа состоит в том, чтобы свести эти вариации к минимуму, если только возиться с машиной не является вашим хобби.

Простой и надежный выход

Не нужно далеко ходить и изобретать велосипед — можно использовать то, что предлагает родной производитель.

Для более современных моделей (ВАЗ 2108-2170) придется резать кузов и продумывать крепления, хотя и здесь не будет столько хлопот.

Хорошую мощность даст «Нива» 1.7. Только вот нужно быть внимательным и монтировать новый двигатель со своим маслонасосом и поддоном: у Нивы они висят ниже, при установке на копейку велика вероятность зацепов.

Мотор ВАЗ-21126 от Лада Приора тоже удачное решение. При объеме 1,6 литра и мощности в 98 лошадей ВАЗ 2101 поедет как молодой.

Особенно приятно, что коробку менять не надо — все коробки легко подключаются к новому двигателю.

Моторы от иномарки

Если вы хотите установить двигатель от иномарки, приготовьтесь к более трудоемкому процессу и необходимости дополнительных доработок.

Самый популярный в плане установки копейки двигатель от Fiat Argenta 2.0i. Примерно 60% владельцев ВАЗ 2101 меняли заводской двигатель на агрегат именно этой модели. Ничего удивительного: «копейка» практически полностью с него скопирована, так что проблем с установкой меньше всего. Другое дело, что мотор явно будет не новый, выпущенный в период с 1966 по 1984 год, что вряд ли порадует.

Также можем порекомендовать двигатели BMW M10 (объемом от 1,6 до 1,8 л) или M40 того же объема. Любители острых ощущений ставят и BMW M20 , но мощность у него довольно высокая, что требует доработки стоек и замены полуосей. В предложенных вариантах нужно будет только переварить маховик.

Умельцы хвалят замену штатного мотора на двигатель от

Правое крепление подушки надо будет рассверлить на 8мм, а в остальном крепления моторов 2112 и Жигулей идентичны. Также придется вырезать моторный щит, так как сам мотор смещен в сторону моторного щита. Болгаркой резать моторный щит опасно, из-за наличия усилителей и прочих двойных листов металла, поэтому удобнее это делать бензорезом. Необходимо сделать запас по ширине окна с учетом возможности перемещения мотора по опорам.
На этих фото окно недостаточно высокое, других, к сожалению, нет.

Ребро жесткости будет упираться в балку, в результате чего поддон нужно будет немного переварить. С коленвалом тоже придется повозиться. Подшипник на конце коленчатого вала является одной из опор первичного вала коробки передач ВАЗ 2101. Если его нет, то коробка передач и сцепление очень быстро сломаются. Его придется устанавливать дополнительно, в связи с тем, что его нет в коленчатом валу переднеприводных двигателей. Подшипник коленвала копейки ставится в коленвал десятки-восьмерки, или любой другой модели, особо не напрягаясь (кажется, что заготовки коленвала у всех автомобилей ВАЗ одинаковые). Родная упорная бобышка вырезается полностью, и растачивает конец коленчатого вала так, чтобы подшипник в итоге выступал на такое же расстояние, как и эта бобышка.

Маховик нужно будет модернизировать, а стартер останется старый. Маховик и новый венец от маховика ВАЗ 2101 приписываем токарю. Нам нужно перепрессовать венец с другой стороны, в отличие от того, как это делается на переднеприводных автомобилях.

Редуктор подходит без проблем, в отличие от верхнего левого уха, так как не совпадает на несколько сантиметров. Можно пропустить через тарелку, или переварить колокольчик, а можно оставить как есть. Я оставил на трех болтах. На практике все едет замечательно даже в самых суровых условиях.
Сцепление установлено от ВАЗ 2112 через проставку — переходник, с десяткой выжимного подшипника. Вилка сцепления и рабочий цилиндр остались штатными. Чертеж адаптера прилагается в файле AutoCAD.

Система охлаждения на ваше усмотрение, в любом случае все магистрали будут разные и самодельные, в зависимости от того какой радиатор использовался. Я использовал радиатор от BMW E30 325
Release system. На моей машине самодельный выпускной коллектор для турбины, правда предназначенный для сборки в зубиле. В общем, родные жигулевские штаны придется переделывать, что даже лучше — это делать выпуск с нуля.

Привод акселератора. Установил педаль от ВАЗ 1118, с тросиком от газ 2110.
Внешний топливный насос.
В общем мотор устанавливается за один день. Если вы знакомы с инжектором, то проводка двигателя и прочие проблемы не вызовут проблем.
В итоге получается следующая компоновка мотора:

В статье описаны все основные моменты. Кто возьмется за эту работу, надеюсь, подойдет во всеоружии и не повторит моих ошибок. Перенести маслозаливную горловину в принципе можно, иначе неудобно. Возможны некоторые нюансы и при резке моторного щита в зависимости от марки автомобиля. На практике невозможно ориентироваться по ребрам жесткости даже в пределах одного семейства. Опять же, могут возникнуть проблемы при использовании вакуумных усилителей тормозов и нестандартных ГТЦ.
При установке нестандартного ресивера (типа «огнетушитель») придется переваривать крепление дроссельной заслонки, так как велика вероятность, что она упрется в шкив впускного распредвала. Решением может быть удлинение резинок. На фото видно, что сектор газа дроссельной заслонки упирается.

После ремонта двигатель необходимо установить на автомобиль. Он установлен на полусобранном двигателе, отсутствует. Для установки двигателя без подъемника нужно всего два человека, но лучше трое, задача двоих освободить двигатель, а третий направит его на вал. Чтобы не мучиться, пытаясь завести двигатель на вал редуктора, его нужно будет зафиксировать, коробку надо поднять домкратом.

В этом положении коробка будет зафиксирована, в результате двигателю будет легко попасть на вал коробки. Опускать двигатель нужно медленно, так как направить его на первичный вал не очень просто, только после того, как вал окажется в корзине, двигатель полностью опускают на коробку.

При установке нужно внимательно следить за тем, чтобы двигатель работал ровно на коробке, не должно быть перекосов, только тогда вал равномерно попадает в подшипник коленвала и диск сцепления.

Если все сделать правильно, то установка займет около 2-3 минут. Теперь постепенно опускаем домкрат, и следим за тем, чтобы опора двигателя легла на подушки. Прикручиваем коробку к двигателю, генератору, стартеру, цепляем трубу к помпе. Теперь осталось только установить головку блока.

Установка головки блока двигателя ВАЗ

Перед тем, как начать ставить головку, нужно рукой поднять цепь, и установить метку на шкиве, метка ставится перед длинной меткой на крышке это верхняя мертвая точка. Затем надеваем цепь на колодку, обязательно идеально очищаем верхнюю часть двигателя от прилипших кусочков старой прокладки, не забываем про головку блока, ее тоже нужно почистить. Ставим прокладку головки блока, после этого сразу нужно поставить прокладку глушителя на коллектор, надеваем головку на блок, потом достаем глушитель с коллектором. Подтягиваем голову. По мере затягивания болтов головки пройдитесь по ним пару раз, поочередно немного проворачивая каждый из них, это необходимо сделать для того, чтобы максимально затянуть ее.

Болты должны быть смазаны маслом, болты со смазкой тянут намного лучше, чем болты без смазки, через силу не крутите, иначе можно сломаться.

Теперь можно поставить радиатор и приступить к подключению труб. После надеваем распредвал на головку и закручиваем. Не тяните через силу, так как нить может оборваться.

Распредвал нужно выбирать внимательно, лучше всего покупать заводской, заводской продается в коробке, но есть и подделки, они продаются без коробки, обычно она завернута в бумагу , а на заводской тоже должен быть ограничитель.

Если распредвал не плотно сидит в постели, значит он болтается и болтается, чтобы это выяснить, нужно будет постучать по постели.

Теперь берем проволоку в руки и делаем крючок, таким крючком вынимаем цепь, продеваем проволоку в цепь, делаем все аккуратно, так как цепь может попасть в блок двигателя.

Ослабляем натяжитель цепи, после использования крепления нужно надавить на колодку до упора, затем затянуть натяжитель, благодаря этому мы легко надеваем цепь со звездочкой на распредвал.

Берем звездочку распредвала, на нее надевается цепь, метка звездочка должна быть в самом верху. Ставим звездочку на распредвал, и проверяем положение метки цепи, при натяжении цепи метка должна совпадать с меткой на распредвале, с меткой на шкиве коленвала. После установки и проверки меток не забудьте плотно затянуть звездочку распределительного вала.

Если не затянуть звездочку и не запустить двигатель, направляющий штифт в отверстии звездочки сразу разлетится.

Бывают случаи, когда метки на шкиве и распредвале не совпадают, может оказаться, что одна метка сильно не уходит вперед или назад, лучше, чтобы метка не доходила до метки на распредвале маленький. После того, как метки выставлены, можно тянуть цепь.

Регулировка клапанов

Начинать регулировку нужно с четвертого цилиндра, метка на звездочке распредвала должна быть напротив метки распредвала, поэтому будем регулировать 8 и 6 клапан, затем проворачиваем коленвал на 180 градусов, затем можем отрегулировать 4 и 7 клапана, повернуть коленвал еще на 180 градусов 1 и 3 отрегулировать 5 и 4 давайте повернем еще на 180 градусов.

Можно купить щуп, предназначенный для регулировки клапанов, этот щуп нужно вставить между распредвалом и коромыслом, ослабить гайку на семнадцать, и ключом на 13 нужно сдвинуть коромысло так, чтобы оно слегка зажало коромысло щуп. Теперь слегка подтягиваем гайку на семнадцать, а ключом на 13 ослабляем коромысло до тех пор, пока щуп не будет двигаться не туго, но и не легко, и теперь гайку затягиваем на семнадцать, если щуп зажал, то регулировку нужно повторить. На мой взгляд, не нужно сразу хорошо регулировать клапана, дело в том, что при запуске двигателя он поработает пару минут, клапана четко сядут на свои места, и опять придется настроить их.

Установка зажигания

После завершения регулировки клапанов приступаем. Масло может вытекать из-под трамблера, чтобы этого не произошло, под трамблер нужно нанести герметик. Зажигание выставляем на четвертом цилиндре, шкив коленвала нужно довести до первой метки крышки, метка звездочки распредвала должна быть в самом верху, в четвертом цилиндре это такт сжатия, вставляем трамблер в двигатель так, чтобы бегунок смотрел на четвертый цилиндр в сторону выхода провода. Теперь крутим трамблер по часовой стрелке, как только контакт разомкнется трамблер можно подтягивать, все зажигание выставлено. Теперь осталось только подключить датчики, установить клапанную крышку, а также трос всасывания, газовые рычаги и залить антифриз.

Заливка масла и охлаждающей жидкости

Залить охлаждающую жидкость, не допуская образования воздушной пробки. Заливаем масло в двигатель, не забываем сразу поменять масляный фильтр, перед установкой фильтра нужно погонять двигатель без него, пока масло не брызнет из места крепления фильтра. Если не соблюдать эту процедуру, то давления масла можно не ждать. Большое внимание следует уделить каналам подачи масла.

Отечественные автолюбители часто устанавливают на классику 16-клапанный двигатель. Это делается по нескольким причинам. Одним из них является стремление увеличить мощность автомобиля. Ведь все машины с 16 клапанами мощнее, и как минимум экономичнее своих «классических» собратьев.

Еще одна причина – желание сделать машину более комфортной. Ведь на ВАЗовской классике в большинстве случаев применялись цепные двигатели, которые достаточно шумные. Все эти причины становятся поводом для замены силового агрегата. Тем более, если правильно подобрать замену, проблем не возникает.

Что поставить?

Установка 16 клапанного двигателя на классический обычно начинается с выбора подходящего агрегата. Мотор с ВАЗ 2112 подойдет идеально. Имеет аналогичные крепления, после небольших доработок спокойно устанавливается коробка от классики. В результате модернизация обходится относительно недорого. Это лучший вариант. Лучше всего покупать уже бывший в употреблении мотор, это будет значительно дешевле.

Если вы покупаете двигатель у незнакомца, который может поручиться за его качество с гарантией. Затем вы должны потратить полный капитал двигателя.

Установка

Итак, вы купили мотор, выкинули старый блок. Осталось установить новый двигатель на место. Учтите, что он достаточно тяжелый, поэтому желательно иметь под рукой подъемник или что-то подобное. В крайнем случае подойдет штанга и пара здоровых парней. Итак приступим к установке:

Начать нужно с подготовки двигателя. Первым делом нужно снять маховик. Его корона должна быть вывернута изнутри. Это сделано для того, чтобы он свободно входил в сцепление с маховиком. Заодно нужно поменять подшипник первичного вала, вместо родного поставили от 2101. Последняя доработка касается поддона, он немного замят справа над балкой. В противном случае двигатель не запустится.
При этом устанавливается корзина сцепления, используется обычная, устанавливаемая на классику;
Установите двигатель на подушки от Нивы, наденьте на них несколько толстых шайб. В противном случае мотор будет расположен слишком низко;

Коробка идеально подходит для этого двигателя. Единственным недостатком является то, что его можно закрепить только 3 болтами. Верхний левый не сходится, некоторые придумывают специальные приспособления. Но это не обязательно должна быть коробка передач, которая отлично держится;
Установите стартер и завершите сборку трансмиссии;
Установка крестовины несложная задача, но потребуется некоторая работа, чтобы правильно расположить ее. Подгонкой трубу сгибают так, чтобы она вышла как надо.
Потяните за трос акселератора. Он прикреплен к приводу дроссельной заслонки. Проще всего взять из инъекционной классики.

Самая легкая часть позади. Осталось установить навесное, подключить электрику и настроить машину.

Переделка электрики

Современный двигатель это не только механическая часть, но и много электроники. Поэтому просто поставить двигатель на классику, в которой 3 провода расположены крестом, не получится. Придется доделывать проводку.

Сначала нужно разместить все вложения. Никаких переделок здесь не требуется, а генератор и насос тут вполне подойдут. Потребуется только замена бензонасоса. Можно взять от инжекторной ВАЗ 2107.

Далее необходимо установить блок управления двигателем. Берется от обычной «двенашки». Все датчики установлены. Теперь их следует соединить. Для этого желательно внимательно изучить всю ту же ВАЗ 2107. Идеальным вариантом будет укладка проводов так, как они там расположены. Не забудьте добавить чек. Если у вас его нет на панели, придется менять торпеду на «семерку». Некоторые водители едут в другую сторону. При отсутствии специальной лампы просто ставят дополнительный светодиод и подключают к нему провод от компьютера. После окончательной сборки блок управления необходимо запрограммировать. И внести последние коррективы.

Желаемые улучшения . Двигатель от ВАЗ 2112 мощнее. Соответственно машина будет быстрее разгоняться и медленнее останавливаться. Чтобы не было проблем в дороге, желательно доработать. Для этого установите более мощный главный цилиндр, а также рабочие цилиндры. На этом тюнинг «Жигулей» можно считать завершенным.

Заключение . Тюнинг классики довольно распространен в нашей стране. В то же время многих людей, решивших модифицировать свои Жигули, интересует вопрос, насколько законна установка 16-клапанного двигателя на классику? По идее такое изменение дизайна должно быть зарегистрировано. Но с недавних пор мотор считается деталью, и в документах его номер даже не указывается. Поэтому можно смело ставить под капот классики. Это даже не повлияет на проверку.

Тюнинг двигателя ВАЗ 2104, фильтр нулевик на двигатель ВАЗ, чип тюнинг двигателя ВАЗ 2105. Установка новой системы питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Установка двигателя 2112 Доработка двигателя, тюнинг двигателя ваз 2107, ваз 2105, ваз 2104, лада классика

установка двигателя ваз 2112 фото, тюнинг двигателя ваз 2107, ваз 2105, ваз 2104 своими руками

Итак, ставим двигатель 2112 на Жигули. Опустим этапы переделки печки, ветрозащиты или чего-то еще. Сейчас речь идет исключительно об установке самого мотора.

Крепление мотора 2112 такое же, как и у родного жигулевского мотора, за исключением того, что крепление правой подушки придется рассверливать до 8мм. Но сам мотор смещен в сторону моторного щита, поэтому приходится вырезать моторный щит. Удобнее всего это делать газовым резаком. Болгарка довольно опасна из-за наличия усилителей и других двойных листов металла. Не забудьте учесть, что мотор будет передвигаться по опорам, поэтому нужно сделать запас на ширину окна.

Поддон придется немного переварить, ребро жесткости будет упираться в балку
Также нужно будет повозиться с коленвалом. Дело в том, что одной из опор первичного вала КПП 2101 является подшипник на конце коленчатого вала. Без него быстро сломается сцепление и коробка передач. В коленвале «переднеприводных» моторов этого нет. Придется установить. К счастью, подготовка коленчатых валов у всех ваз внешне одинаковая, поэтому подшипник коленвала 2101 ставится в коленвал 2110 или 2108 или любой другой без особого натяжения. Родная упорная бобышка вырезается полностью, а конец коленчатого вала растачивается так, чтобы подшипник в итоге выступал на такое же расстояние, как и родная бобышка.

Стартер . Стартер остается старый, только маховик ВАЗ 2107 придется модернизировать. Берем маховик, берем новый венец от маховика 2101 и несем к токарю. Все, что нам нужно сделать, это пережать заводную головку с другой стороны, чем на переднеприводных автомобилях.

КПП . Редуктор подходит без проблем, кроме верхнего левого уха, не совпадает на несколько сантиметров. Колокольчик можно переварить, пропустить через тарелку, а можно оставить так. Лично я оставил на 3 болта. Практика показывает, что все едет замечательно и в самых тяжелых условиях.
Сцепление. Сцепление ставится 2112, с выжимным подшипником 2110 через проставку — переходник. Рабочий цилиндр сцепления и вилка остались штатными. Чертеж адаптера прилагается в файле AutoCAD.

Система охлаждения на ваше усмотрение, в любом случае магистрали будут все самодельные и разные, в зависимости от используемого радиатора. Я использовал радиатор от BMW E30 325

Выхлопная система . Вот кого очень много. У меня есть самодельный выпускной коллектор для турбины, хотя он предназначен для сборки в зубиле. А вообще, родные жигулевские штаны придется переделывать, а еще лучше — делать выпуск с нуля.

Привод акселератора . Использовал педаль от ВАЗ 1118, с тросиком газа 2110.

Внешний топливный насос.
На самом деле мотор ставится за один день с пивом. Проводка двигателя ВАЗ 2104 и другие проблемы не составляют проблем, если вы знакомы с инжектором.
Это окончательный макет двигателя.

Все описано вкратце, но это самое главное, и ничего особенного там нет. Кто возьмется за такую работу, надеюсь, представит объем работы и придет во всеоружии и не повторит моих косяков и ошибок. Кстати маслозаливную горловину можно сдвинуть, а то неудобно. Могут быть нюансы при резке моторного щита, в зависимости от марки машины. Как оказалось на практике, ориентироваться по ребрам жесткости невозможно даже в пределах одного семейства. Возможны проблемы и при использовании нестандартного ГТЦ и вакуумного усилителя тормозов.

При установке нестандартного ресивера, в частности типа «огнетушитель», придется переваривать крепление дроссельной заслонки с вероятностью 99%, что она упрется в шкив впускного распредвала ВАЗ 2105. Как вариант — удлинить резинки. На фото видно, что сектор газа дроссельной заслонки упирается.

Автоматический натяжитель цепи

Установка автоматического натяжителя цепи ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка двух карбюраторов

Установка двух карбюраторов ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Однорядная цепь ГРМ

Цепь ГРМ однорядная ВАЗ 21214 двигателя ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Доработка указателя уровня топлива

Доработка указателя уровня топлива на инжекторных двигателях ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка форсунки

Инжекторная система питания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Бесконтактная система зажигания

Установка бесконтактной системы зажигания ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Доработка ГБЦ

Доработка ГБЦ ВАЗ 2107, ВАЗ 2105, ВАЗ 2104

Установка фильтра нулевого сопротивления

Правильная регулировка клапанов ВАЗ 2114.

Причины стука клапанов автомобилей ВАЗ. Как определить, какой толщины нужна шайба

Автомобильный сайт » Автолюбителям » Правильная регулировка клапанов ваз 2114. Причины стука клапанов автомобилей ВАЗ. Как определить, какой толщины нужна шайба

Если на ВАЗ-2114 клапана 1,5 или 1,6 на восемь клапанов, это говорит о том, что комплектующие нужно отрегулировать как можно скорее. К сожалению, не все автовладельцы сразу приступают к устранению такой неисправности, что приводит к более серьезным последствиям. Ведь если вовремя не произвести регулировку, то мощность двигателя значительно снизится, клапана прогорят, а распределительный вал и вовсе может выйти из равновесия. Не знаете, как правильно отрегулировать зазоры клапанов на ВАЗ-2114 8 клапанов? Тогда рекомендуем ознакомиться с информацией, которая будет далее изложена.

Величина зазора измеряется

Самостоятельная регулировка клапанов может быть достаточно простой, если точно следовать инструкции и выполнять работу поэтапно. Перед запуском следует проверить размеры зазора, и если они не соответствуют утвержденному значению, а при работающем двигателе будет слышен своеобразный стук, то клапана необходимо отрегулировать. Чтобы точно проверить величину зазора, необходимо дождаться полного остывания двигателя.

Следует помнить, что если измерительный прибор установить на горячую металлическую поверхность, определить точный размер зазора не получится из-за погрешности, возникающей при расширении металла.

Размер зазора как для газа, так и для бензина должен соответствовать следующим показателям:

впускной клапан — от 0,05 до 0,2 мм;
выпускной клапан — от 0,05 до 0,35 мм

Для работы вам потребуются следующие инструменты:

ключи рожковые и свечные, комплект таких ключей лучше иметь под рукой;
приспособление, помогающее утопить толкатель клапана, его стоимость не превышает 150 рублей;
комплект специальных щупов;
регулировочные шайбы толщиной от 3 до 4,5 мм;
устройство, называемое микрометром.

Пошаговая регулировка

Проверка и регулировка клапанов – это простая работа, с которой справится каждый без исключения, если будет точно следовать инструкции:

толкатели утоплены и закреплены в самой нижней точке;
снимается шайба для регулировки зазора и измеряется ее толщина с помощью микрометра;
Определившись с необходимой толщиной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель. При этом важно следить за тем, чтобы шайба входила в толкатель той стороной, на которой указана ее толщина;
повторно проверяются размеры зазора.

Остальные клапана регулируются по той же схеме, при этом каждый раз нужно проворачивать коленвал на пол-оборота, и последовательность регулировки должна происходить в таком порядке:

2-й вход и 5-й выход;
6-й вход и 8-й выход;
7-й впуск и 4-й выпуск.

Если на ВАЗ- 2114 1. 5 как его еще называют 1.6 на восемь клапанов «стучали» клапана, это говорит о том что комплектующие надо быстрее регулировать. К сожалению, не все автомобилисты сразу приступают к устранению такой неисправности, что приводит к более тяжелым последствиям. Ведь если своевременно регулировка дает сбой, то мощность мотора будет значительно снижена, клапан прогорает, а распредвал вообще может быть разбалансирован. Не понимаю как правильно отрегулировать зазоры клапанов на ВАЗ- 2114 8 клапанов? Тогда советуем изучить информацию, которая будет далее представлена.

Самостоятельно отрегулировать клапаны несложно, если точно следовать аннотации и выполнять работу поэтапно. Перед этим следует проверить размеры зазора, если они не соответствуют утвержденному значению, а при работающем двигателе будет слышен характерный стук, а значит, клапаны непременно нужно отрегулировать. Чтобы точно проверить величину зазора, нужно дождаться полного остывания мотора.

Читать то же

Не следует забывать, что если измерительный прибор установить на горячую железную поверхность, то выявить четкий размер зазора невозможно из-за не исключенной погрешности при расширении металла.

Размер зазора как для газа, так и для бензина должен соответствовать следующим показателям:

впускной клапан — от 0,05 до 0,2,7 мм;
выпускной клапан — от 0,05 до 0,35 мм

Для выполнения работ потребуются следующие инструменты:

ключи рожковые и свечные, лучше иметь комплект таких ключей;
приспособление, помогающее утопить толкатель клапана, его цена не превышает 150 рублей;
набор специальных щупов;
регулировочные шайбы шириной от 3 до 4,5 мм;
устройство с именем микрометр.

Читать то же

Осмотр и регулировка клапанов — простая работа, каждый будет занят, если точно будет следовать аннотациям:

толкатели утоплены и закреплены в самой высокой или самой высокой точке;
снимается шайба для регулировки зазора и микрометром измеряется ее толщина;
Определившись с подходящей шириной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель. При этом принципиально смотреть, чтобы шайба входила в толкатель другой стороной, на занятой указана ее толщина;
повторно проверяются размеры зазора.

Остальные клапана регулируются по такой же схеме, при этом каждый раз необходимо проворачивать коленчатый вал на пол-оборота, и последовательность регулировки должна происходить в таком порядке:

2-й вход и 5-й выход;
6-й вход и 8-й выход;
7-й впускной и 4-й выпускной.

1 — головка блока цилиндров
2 — клапан
3 — толкатель
4 — корпус подшипника распределительного вала
5 — распределительный вал
6 — регулировочная шайба
7 — крышка маслоотражателя
А — зазор между кулачком и регулировочной шайбой

Зазор А между кулачками распредвала и регулировочными шайбами на холодном двигателе должен быть 0,2±0,05 мм для впускных клапанов и 0,35± 0,05 мм для выпускных клапанов.

Зазор регулируется подбором толщины регулировочной шайбы 6 для каждого клапана.
Толщина шайбы указана на ее поверхности.
Имеются прокладки толщиной от 3 до 4,5 мм с шагом 0,05 мм.

Процедура регулировки

1. Снимите передний кожух зубчатого ремня и клапанную крышку;

2. Снять свечи зажигания

3. Осмотреть поверхность кулачков распредвала: на них не должно быть задиров, ямок, износа и глубоких царапин;

4. Установите поршень 1-го цилиндра в положение ВМТ. Для этого провернуть коленчатый вал до совмещения установочных меток на шкиве и задней крышке зубчатого ремня и повернуть его еще на 40-50° (2,5-3 зуба на шкиве распредвала)

1 — зубчатый шкив коленчатого вала;
2 — зубчатый шкив насоса охлаждающей жидкости;
3 — ролик натяжной;
4 — задняя крышка привода ГРМ;
5 — зубчатый шкив распределительного вала;
6 — ремень зубчатый;
А — установочный выступ на задней крышке привода ГРМ;
Б — метка на шкиве распределительного вала;
С — маркировка на крышке масляного насоса;
D — метка на шкиве коленчатого вала.

5. Установите приспособление (номер детали 67.7800.9503) на штифты крепления крышки головки блока цилиндров для углубления толкателей клапанов;

1 — приспособление специальное 67.7800.9503
2 — толкатель

6. Проверить зазоры на 1-м и 3-м кулачках распределительных валов

Если зазор отличается от нормы, то вышеуказанным приспособлением 67.7800.9503 проточить толкатель и зафиксировать его в нижнем положении, установив фиксатор 67.7800.9504 между краем толкателя и распределительным валом

1 — фиксатор 67.7800.9504
2 — регулировочную шайбу

7. С помощью приспособления 67.7800.9505 , снимите регулировочную шайбу и измерьте ее толщину микрометром;

Определить толщину новой шайбы по формуле:
Н = В + (А-С),
где А — измеренный зазор, мм;
Б — толщина снимаемой шайбы, мм;
С — номинальный зазор, мм;
Н — толщина новой шайбы, мм.

8. Установить новую регулировочную шайбу в толкатель клапана маркировкой в сторону толкателя, снять фиксатор 67. 7800.9504 и еще раз проверить зазор.

Если зазор отрегулирован правильно, то игла толщиной 0,2 или 0,35 мм должна входить с легким защемлением;

8. Последовательно поворачивая коленчатый вал на пол-оборота, что соответствует повороту метки на шкиве распределительного вала на 90°, отрегулируйте зазоры остальных клапанов, соблюдая последовательность, указанную в таблице:

Соберите все крышки после регулировки.

5 лет назад

Добро пожаловать!
Регулировка клапанов — конечно, большинству известно, что это за процесс и почему его нужно регулярно выполнять на некоторых автомобилях, например, на «Классике», но есть люди, которые ничего об этом не знают и хотят разбирайтесь в этом вопросе, поэтому специально для таких людей подготовлена эта статья, из которой вы узнаете много нового. А если вам что-то станет непонятно, то напишите комментарий со своим вопросом в самом низу сайта и мы ответим на него в ближайшее время.

Внимание!
А кроме того, в конце статьи вас ждет интересный видео ролик, благодаря которому вы многое для себя поймете в регулировке привода клапанов!

Зачем нужна регулировка клапанов?

Их регулировка необходима для того, чтобы машина работала более стабильно как при высоких, так и при низких оборотах двигателя. Потому что, как правило, из-за неправильной регулировки клапанов нарушаются зазоры, которые должны быть между кулачком распредвала и самим клапаном, что приводит к слишком большому открытию клапана при работающем двигателе и в результате чего происходит разгерметизация в цилиндра, что в свою очередь может негативно сказаться на ресурсе двигателя…

Внимание!
В том случае, если зазор между седлом клапана и боковыми частицами цилиндра стал очень большим (см. фото ниже, там отмечен этот зазор), то в этом случае клапан может прогореть, а также если при а так как ход поршня очень большой то может произойти встреча клапанов с самим поршнем при работающем двигателе. Поэтому регулировать клапана нужно периодически и с большой осторожностью, так как неправильно выставленные зазоры при регулировке опять же могут негативно сказаться на ресурсе двигателя!

Как будут работать клапана при неправильной настройке зазора?

В этом случае, как было сказано ранее, нарушается работа клапанов, в связи с этим клапаны либо начинают открываться немного больше, чем положено, либо начинают находиться в постоянно открытом положении, из-за которой пропадает герметизация в цилиндре, для наглядности смотрите фото ниже на котором нарушена регулировка клапанов и в связи с чем клапан находится в постоянно открытом режиме.

Как избавиться от регулировки клапана?

Ни разу не задавались вопросом: «Почему, например, на 16-клапанной приоре не надо регулировать клапана?» А все дело в том, что в двигателе приоры вместо «толкателя» за счет которого кулачок распредвала толкает клапана стоят «гидрокомпенсаторы» которые в свою очередь за счет высокого давления масла находят оптимальную зазор между кулачком и клапанами «Гидрокомпенсатора», поэтому клапаны всегда работают с оптимальными зазорами.

Внимание!
Кстати «Гидрокомпенсаторы» можно установить практически на любой автомобиль, а значит про регулировку клапанов можно забыть, но есть одно Но! «Гидрокомпенсаторы» можно устанавливать только на автомобили, у которых «Газораспределительный механизм — он же ГРМ» состоит из распредвала, коленчатого вала, а также клапанов и поршневой группы — собственно, это основная часть автомобилей!

ВАЗ-2114 оснащен 4-цилиндровым двигателем с верхним расположением газораспределительного механизма (ГРМ). 8-клапанная система впрыска этой модели машин расположена в головке блока с ременным приводом на ремне ГРМ.

Кроме звуков, шумов, исходящих от двигателя, есть специфический, который отличается особым цоканием. Стук клапанов или нарушение теплового зазора возникает в результате изменения расстояния между кулачками и рычагами распределительных валов. И чем больше зазор, тем громче звук. Этот параметр является регулируемой величиной и должен строго соблюдаться.

Нарушение теплового зазора клапанов может вызвать стук

Откуда стук?

Еще одной причиной стука считается малый зазор … В процессе эксплуатации падение мощности со всеми вытекающими, в т.ч. Желательно регулировать не позднее 15 тысяч пробега.
Причиной стука в блоке ГРМ может быть явление детонации … Это связано с неполным воспламенением горючей смеси внутри камеры сгорания.
Часто причина кроется в низком давлении масла на высоких оборотах . .. Запуск холодного двигателя также вызывает детонацию, особенно если толкатель перегружен. Ситуация влияет на подачу масла (обедненного) к клапанам.
Дефицит смазки также становится причиной специфического металлического стука с последующим прогаром клапанов, снижением мощности, дисбалансом распредвала. Появление стука обязывает проверить систему ГРМ даже при меньшем пробеге, но после выявления данных о разрыве.
Причина этого Бензин низкого качества (ниже Au 92). Исправить ситуацию можно заливая в бак максимальное количество бензина, например АИ 95.
Мотив так же неисправность распределителя зажигания …Если позже, то это приводит к нагреву и потере мощности двигателя. При раннем угле опережения начинает слышен стук, особенно на холодном двигателе.

Порядок регулировки на 8 клапане

Процедура не сложная и легко выполняется водителем при наличии под рукой:

Гаечные ключи, гаечные ключи, свечи зажигания, торцевые ключи.
Набор щупов.
Отжим клапана с калиброванным фиксатором.
Прокладки (желательно комплект).
Тряпки.

Алгоритм

В перечень обязательных работ входят:

Остановить автомобиль на площадке (желательно в гараже), дать двигателю остыть, желательно ниже 25°С.
Отсоединить шланги, кронштейны, кожух, ремень привода распредвала от клапанной крышки … Проводится визуальный осмотр на наличие изношенных мест или других дефектов.
Снимите крышку клапана
Выкрутите свечи , что облегчит проворачивание коленчатого вала и установку первого цилиндра в ВМТ. Этот процесс выполняется путем подъема (подвешивания) передней части машины и последующего вращения переднего колеса или шестерни коленчатого вала. Делается это после установки 4 передачи КПП.
Выкрутить свечи зажигания
в районе выпускного коллектора. Измерьте зазор между круглой поверхностью кулачка и толкателем. Тепловой фактор считается чисто фиксированным параметром, составляющим 0,2 мм на входе и 0,35 мм на выходе с погрешностью 0,05 мм.
Совмещаем метку шестерни распредвала с чертой на головке блока
Проверка правильности зазора выполняется с помощью щупа. … На первом клапане щуп вставляется в промежуток между кулачком и регулировочной шайбой, толщина которой варьируется в пределах 3 ÷ 4,5 мм. Инструментальная вставка должна двигаться с небольшим усилием. Это считается нормальным. Свободный вход или неспособность протолкнуться считается свидетельством необходимости корректировки. Если щуп не подходит, используйте более тонкую пластину. Действие повторяется до поры до времени, пока оно не пройдет с легким трением. Разница в номинальном зазоре и толщине иглы даст требуемую толщину шайбы.
Проверка зазора щупом
Процесс заключается в сжатии клапана, для чего приспособление (подручное) устанавливается на штифты головки блока. Рычаг должен располагаться между кулачком и плоскостью шайбы . .. Нажимая на ручку устройства, рычаг давит на толкатель. В образовавшийся зазор вставляется калиброванный фиксатор, который удерживает клапан, оставляя шайбу свободной. Эта часть удаляется пинцетом или чем-то заостренным.
Рычагом нажать на толкатель и вставить калиброванный фиксатор
Установка новой детали осуществляется на основании лазерной метки , на нижней стороне снятой детали, например 3,5 мм. При отсутствии отметки измерение проводят микрометром. Проверка показывает зазор выпускного клапана, например 0,44 мм. Зазор превышает фиксированный на 0,09 мм. Следовательно, вам понадобится шайба толщиной 3,94 мм. Комплекта такого размера может не быть в наличии. В этом случае подбираем размер, близкий к необходимой фигуре.
Устанавливаем новую регулировочную шайбу клапана ВАЗ-2114
Новая шайба устанавливается меткой вниз. , чтобы избежать истирания. Фиксатор снимается после нажатия на клапан. Операция переходит к следующему этапу.

Знание порядка работы цилиндров остается важным элементом регулировки.

В конце первого этапа распредвал поворачивают на 180° (пол-оборота) для проверки впуска 2 и выпуска 5. Повернув еще на 180°, проверяются 6, 8.

Таким же способом выполняются работы с 4 входом и 7 выходом.
Процедура завершается переустановкой всех снятых деталей. Прокладка крышки является одноразовой деталью и подлежит замене .

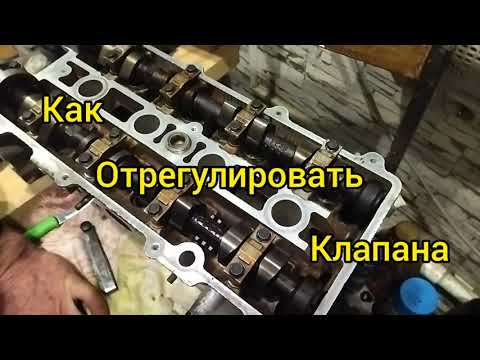

Видео о регулировке клапанов на 8-клапанном двигателе ВАЗ-2114
Резюме
Исключить заправку бензином ниже АИ-92, чем уберечь автомобиль от детонационных явлений.
Периодически проверяйте угол опережения зажигания.
Постоянно контролируйте давление масла в двигателе.
Произвести регулировку в соответствии с инструкцией к автомобилю.

Какое масло заливать в ваз 2105. Какое масло заливать в двигатель, коробку передач и мосты на зиму в ваз

Характеристики двигателя ваз 2105

Годы выпуска — (1979 — 2006)
Материал блока цилиндров — чугун
Система питания — карбюратор/инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 66 мм
Диаметр цилиндра — 79 мм
Степень сжатия — 8,8
Объем двигателя 1294 см3.
Мощность двигателя ВАЗ 2105 64 л.с. / 5600 об/мин
Крутящий момент — 94 Нм / 3400 об/мин
Топливо — АИ93
Расход топлива — город 11л. | трасса 8 литров. | смешанный 9,5 л/100 км
Расход масла — 700 г на 1000 км
Масса двигателя 2105 — 104кг.
Масло в двигатель ВАЗ 2105:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2105: 3,75 л.
При замене залить около 3,5 л.

Ресурс 2105:
1.По заводу — 125 тыс. км
2. На практике — 200 тыс. км

Тюнинг
Потенциал — 200 л.с.
Без потери ресурса — 80 л.с.

Двигатель 2105 устанавливался на:
ВАЗ 2104
ВАЗ 2105
ВАЗ 21072

Неисправности и ремонт двигателя 2105

Двигатель ВАЗ 2105 такой же , главное отличие одиннадцатое, мощность чуть ниже чем у ваз 2105 это что двигатель ваз 2105 с ремнем. Ремень ГРМ предназначен для снижения шума двигателя. К положительным качествам стоит отнести то, что двигатель 2105 не гнет клапана. Минусы двигателя 2105… все то же самое на двигателе 2105 требуется регулировка клапанов. Кроме того, двигатель 2105 глохнет, это может быть вызвано непрогретым загустевшим маслом в коробке. Просто прогрейте машину в холодное время года и только потом начинайте движение.
Проблемы. Не редко двигатель ВАЗ 2105 заклинивает, скорее всего это вызвано нехваткой масла или нежеланием его вовремя менять, такая экономия запросто может выйти боком. Так же, как и 21011, дымит двигатель ВАЗ 2105, основные причины и способы решения этой проблемы описаны в статье про 2101 здесь в главе «общее описание». Стук в двигателе ВАЗ 2105 свидетельствует о том, что клапана не отрегулированы, идите к мастеру или отрегулируйте их своими руками, иначе при увеличении теплового зазора, кроме дополнительного шума, вы обнаружите снижение и без того высокой мощности, прогар клапанов, дисбаланс распредвалов, повышенный расход топлива и т.д. В целом неисправности двигателя ВАЗ 2105 полностью повторяют 2101 и 21011, читайте статьи про эти моторы для полного понимания картины.

Если Вам посчастливилось стать обладателем автомобиля отечественного производства, из семейства «ВАЗ» марки «Жигули», а навыками, необходимыми для замены моторного масла в двигателе, Вы не обладаете, эта статья для ты. Статья послужит своеобразным путеводителем для тех, кто с двигателем автомобиля на «ты».

И так, для замены масла и масляного фильтра в двигателе автомобилей: ВАЗ-2107, ВАЗ-2106, ВАЗ-2105, ВАЗ-2102, ВАЗ-2103, ВАЗ-2101 необходимо иметь комплект инструментов, масла и масляного фильтра соответственно. Подробнее сейчас.

Что нужно для того, чтобы поменять масло и масляный фильтр двигателя своими руками?

Первым делом нужно купить 4 литра моторного масла. и масляный фильтр. Марка и тип моторного масла – личное дело каждого и, как правило, зависит от предпочтений и толщины кошелька. Сезон, как ни странно, тоже играет роль, как лучший вариант для вашей «Жигуленки» могу посоветовать вариант всесезонного полусинтетического моторного масла марки (10W40).

Также подготовьте инструменты, которые потребуются для замены масла в двигателе ВАЗ-2107, ВАЗ-2106, ВАЗ-2105, ВАЗ-2102, ВАЗ-2103 ВАЗ-2101:

1. Шестигранный ключ » 12″, а также металлическая трубка диаметром чуть более 12 мм,

2. Ключ (специальный) для откручивания масляного фильтра. На случай, если таковой найти не удалось, есть еще вариант посложнее – собственные умелые руки и отвертка.

3. Ключ под кольцо или головку «на 17» (полезно, если на масляном поддоне установлена нестандартная сливная пробка).

4. Позаботьтесь также о емкости для слива отработанного масла.

Важно! Работу по замене масла в двигателе необходимо проводить на смотровой яме, также подойдет эстакада или подъемник. Лежа на земле, вы вряд ли сможете провести эту операцию.

Теперь по пунктам переходим непосредственно к самому процессу замены моторного масла:

1. Перед началом замены масла прогрейте двигатель автомобиля до рабочей температуры, это где то 70-80 градусов. Затем заглушить двигатель, и при помощи «шестигранника на 12» открутить сливную пробку поддона двигателя, предварительно подставив под нее заранее подготовленную емкость. Слейте масло. Чтобы моторное масло лучше текло, отвинтите заливную крышку клапанной крышки.

2. Затем открутите масляный фильтр с помощью специального ключа. Если у вас нет ключа, то можно попробовать открутить фильтр, крепко удерживая его обеими руками, слава богу добраться до него несложно. Если вы не можете открутить фильтр вручную, используйте отвертку.

3. Как только масло из двигателя полностью стеклообразно, закрутите сливную пробку масляного поддона.

4. Важно! Перед установкой нового масляного фильтра его необходимо залить небольшим количеством масла, а также смазать резиновое уплотнительное кольцо. Также не помешает протереть самостоятельно посадочное место, в которое будет устанавливаться масляный фильтр на блоке цилиндров.

Если Вы являетесь счастливым обладателем семейного автомобиля ВАЗ модельного ряда под названием « Жигули » Или по-народному « Классик » и до сих пор не знаете как заменить моторное масло в двигателе вашего автомобиль своими руками,тогда эта статья для вас. Хотя очень странно,что есть такие люди на просторах нашей родины.Действительно уже доказано учеными,что «наши люди»,знания и опыт ремонта жигулей впитываются с молоком матери и сразу после рождения начинают испытывать необъяснимую любовь к народным Классика — копейки, шестерки, семерки и т.д. Шутка:)

Теперь о главном — как поменять масло и масляный фильтр в автомобиле двигатель ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 и что для этого нужно иметь.
Для начала нужно купить масляный фильтр и четыре литра моторного масла. Марку и тип моторного масла выбираем по состоянию кошелька и текущему сезону. В качестве среднего — лучший вариант для «Жигулей» можно посоветовать — всесезонное (10W40) полусинтетическое моторное масло.
Инструмент, необходимый для замены масла в двигателе автомобилей ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-210 7:
а) шестигранный ключ «на 12» и металлическая трубка с внутренний диаметр чуть более 12 мм,
б) специальный ключ для откручивания масляного фильтра (если его нет, то есть два варианта — своими руками и отвертка),
в) накидной или торцевой ключ для 17 в арсенале тоже может пригодиться, если вдруг на масляном поддоне окажется нестандартная сливная пробка (см. фото 1). Также следует подумать о емкости для слива старого масла. Работу по замене масла в двигателе следует проводить на смотровой яме, подъемнике или эстакаде, так как эту процедуру довольно неудобно проводить «с земли»… Бережем нервы и силы!

1. Перед заменой моторного масла автомобиль необходимо прогреть до рабочей температуры (70-80 градусов), затем заглушить и шестигранным ключом «на 12» открутить сливную пробку на поддоне двигателя (фото 2) и, подставив подготовленную емкость, слить масло. Для того, чтобы масло было лучше стекла, откручиваем крышку заливной горловины клапанной крышки.

2. С помощью спец. откручиваем ключом масляный фильтр (фото 3). Если ключа нет, то можно попробовать открутить фильтр двумя руками, благо добраться до него несложно. Если открутить фильтр руками не удалось, на помощь придет отвертка. Этот процесс уже был описан в статье Замена масла в двигателе на автомобиле Daewoo Sens, при желании вы можете с ней ознакомиться. Но я надеюсь, что до этого у вас не дойдет.
3. После того, как масло из двигателя полностью стекло, заворачиваем сливную пробку в поддон картера.
4. Перед установкой нового масляного фильтра его необходимо заполнить небольшим количеством масла и смазать резиновым уплотнительным кольцом (фото 4). Не лишним будет, если протереть посадочное место масляного фильтра на блоке двигателя (фото 5).
5. Масляный фильтр выкручиваем руками! И после этого заливаем масло в двигатель. Контроль уровня масла с помощью щупа. Его уровень должен быть между отметками MAX и MIN или не достигать отметки MAX 2-3 мм.
6. Запустите двигатель и дайте ему поработать несколько минут (индикатор давления масла в двигателе должен погаснуть в течение 4-5 секунд). После этого глушим двигатель и через 5 минут проверяем уровень масла в двигателе, масляный фильтр и сливную пробку на предмет течи масла. При необходимости долейте масло в двигатель или затяните сливную пробку и масляный фильтр.

При использовании статьи или фото активная прямая гиперссылка на сайт www.!

«Семёрка» от ВАЗа — один из самых долгожителей-рекордсменов нашего автопрома. С момента выпуска первого экземпляра в 1982 году он не сходил с конвейера уже 30 лет. Модель позиционировалась как люксовая версия ВАЗ 2105 с более мощным двигателем. В остальном «семерка» отличалась удобными сиденьями, видоизмененной приборной панелью и большим количеством хрома в отделке. До 2000 года ВАЗ 2107 оснащался карбюраторным двигателем объемом 1,5 литра, после – инжекторными агрегатами того же объема.

Ресурс двигателя сильно зависит от качества и типа используемого масла. Какое масло заливать в ВАЗ 2107 ? Простой ответ на этот вопрос прост: «Вы должны использовать рекомендованное производителем масло». Но этот вопрос заслуживает более подробного рассмотрения.

Классификация моторных масел

Рекомендации производителя не регламентируют тип масла, используемого для двигателя G7. В двигатель можно заливать минеральное, синтетическое и полусинтетическое масло, если оно соответствует требованиям качества.

Канистры с моторным маслом имеют маркировку (например, «API SJ» или «API SG/CD»), которая информирует о качестве продукта. При выборе масла следует обратить на это внимание.

Аббревиатура API ( American Petroleum Institute ) — Американский институт нефти. Это американская неправительственная организация, обеспечивающая регулирование вопросов, связанных с газовой и нефтяной промышленностью. Одним из направлений работы API является разработка стандартов и рекомендуемых практик для нефтегазовой отрасли.

Моторное масло оценивается по следующим показателям:

токсичность;
моющая способность;
коррозионная активность;
эффективность защиты деталей от трения;
сумма отложений, оставшихся на деталях за период эксплуатации;
температурные характеристики.

Буквы «S» и «C» означают, что масло предназначено для бензиновых двигателей или дизелей.

Буква после «S» или «C» обозначает качество эксплуатационных характеристик моторного масла. Обозначения расположены в алфавитном порядке. Чем дальше буква от «А», тем лучше масло работает.

Масло подходит для ВАЗ 2107 не ниже «API SG/CD».

Примечание: Методика SAE (тип «5W40» квалифицирует масло только по вязкости. Рабочие характеристики и качество в данной классификации не рассматриваются.

Какое масло заливать в ВАЗ 2107

Если говорить о то какое масло лить в ваз 2107 ,»синтетика»,»минералка» или «полусинтетика»,тогда на «семерку» больше всего подходит масло синтетика.как компромисс — полусинтетика.

Синтетические масла синтезируются из различных химических веществ и являются более текучими при низких температурах… Этот тип масла нечувствителен к перегреву и более химически стабилен. Соответственно, срок службы «синтетики» гораздо больше, чем у «минералки».

Масло полусинтетическое — компромисс между качеством синтетики и ценой минерального. Он подходит для использования в летних или теплых зимних условиях. В очень холодную лучше заливать синтетическое масло.

Благодаря присадкам полусинтетические и синтетические масла обладают улучшенными смазывающими свойствами и значительно замедляют износ двигателя.

Как определить, что пора менять масло

Определить, что масло разложилось и нуждается в замене, можно по датчику давления масла. Со временем масло истончается. Его давление повышается при запуске двигателя и значительно падает после прогрева.

При отсутствии датчика давления следуйте рекомендациям производителя. При езде на небольшие расстояния менять масло нужно через 6000 км. Если поездки преимущественно дальние, периодичность замены можно увеличить до 10 000 км.

Сколько масла нужно для двигателя ваз 2107

По заявлению производителя количество масла в системе, включая фильтр, составляет 3,75 литра. С учетом компенсации угара 4-литровой канистры масла хватает для заправки системы и ее доливки в процессе эксплуатации.

При замене масла лучше заливать ту марку, которая была до этого. Если тип старого и нового масла не совпадает (например, «синтетика» после «минералки»), лучше после слива старого масла промыть систему.
Не добавляйте синтетическое масло в старые двигатели. Благодаря повышенным моющим свойствам «Синтетика» может вымывать отложения, закрывающие микротрещины в картере.
В новый двигатель лучше заливать исключительно синтетическое масло. Это предотвратит его перегрев и значительно увеличит его ресурс. Поэтому сразу после обкатки необходимо слить залитое на заводе масло и залить в систему «синтетику».
Независимо от пробега двигателя своевременная замена смазочных материалов увеличит его ресурс и повысит надежность.

Надуманная проблема выбора масла для ВАЗ 2107 не так уж и сложна. Достаточно придерживаться рекомендаций производителя по качеству и приобрести нужный тип масла исходя из условий эксплуатации (холодный или теплый климат), состояния двигателя и финансовых возможностей.

В двигателе ВАЗ 2105 конструкторы заложили несколько инновационных технических решений. Во-первых, здесь не гнется клапан при прерывании передачи, во-вторых, вращение на распределительный вал ГРМ передается зубчатым ремнем.

ДВС 2105 характеристики

ДВС четвертой серии 2105 спроектирован по аналогии с двигателем Форд Пинто, поэтому получил ременной привод ГРМ и навесного оборудования, и защиту от загиба/заклинивания клапанов в случае поломки во время движения. Улучшенные характеристики выглядят так:

Производитель	ВАЗ
Марка ДВС	ВАЗ-2105
Годы выпуска	1979 – 1994 гг.
Объем	1,3 л (1294 см3)
Мощность	47,2 кВт (64 л.с.)
Крутящий момент	94 Нм (3400 об/мин)
Вес	104 кг
Степень сжатия	8,8
Питание	Карбюратор ДААЗ-2105 Озон
Тип двигателя	рядный
Количество цилиндров	4
Расположение первого цилиндра	рядом с ремнем ГРМ
Количество клапанов на цилиндр	2
Материал головки блока цилиндров	алюминиевый сплав
Допустимая коробление	Прокладки коллектора (впуск/выпуск) 0,08 мм Прокладка ГБЦ 0,05 мм
Седло клапана	ширина 2 — 2,4 мм, угол 45°
Распределительный вал	один верхний внутри ГБЦ, ширина фазы 232°, опережающий выпускной клапан 42°, отставание впускного клапана 40°
Сальник распределительного вала	диаметры — 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндров	чугун
Диаметр цилиндра	класс A — 79 — 79,01 мм класс B — 79,01 — 79,02 мм класс C — 79,02 — 79,03 мм класс D — 79,04 — 79,03 мм0003 класс Е — 79,04 — 79,05 мм
Поршни и кольца	Поршень из алюминиевого сплава, луженый Чугунные кольца, хромированные снаружи компрессионные (верхние) и фацетированные (нижние)
Диаметр поршня	класс A — 78,94 — 78,95 мм класс C — 78,96 — 78,97 мм класс E — 78,98 — 78,99 мм
Зазоры	поршень/стенка цилиндра — 0,153 — 0,173 мм (стандарт) или 0,19мм (максимум) поршневых колец — 110 мм относительно плоскости среза
Верхнее компрессионное кольцо	1,535–1,555 мм
Нижнее компрессионное кольцо	3,957 — 3,977 мм
Маслосъемное кольцо	2 015 — 2 035 мм
Зазор между канавкой поршня и кольцом	0,03–0,07 мм
Коленчатый вал	чугун, литье
Количество коренных подшипников	5
Диаметр шейки редуктора	50,795 — 50,775 мм
Зазор прикорневой шейки	0,1–0,5 мм
Шатунные подшипники	Диаметр шейки вала — 47,814 мм Толщина вкладыша — 1448 мм Ширина вкладыша — 28,025 — 28,975 мм
Сальники коленвала	передние — диаметры 42 мм, 60 мм, ширина 7 мм сзади — диаметр 85 мм, 105 мм, ширина 10 мм
Ход поршня	66 мм
Топливо	АИ-93 (допускается А-76)
Экологические стандарты	Евро-1
Расход топлива	трасса — 6 л/100 км, смешанный цикл 8 л/100 км город — 10 л/100 км
Расход масла	не более 0,7 л/1000 км
Масло моторное для ВАЗ 2105	5W-30 и 15W-40
Объем моторного масла	3,75 л
Частота замены	каждые 55 000 км
Рабочая температура	80 °
Моторесурс	заявленный 200 000 км реальный 500 000 км
Регулировка клапанов	Гайки и щуп
Система охлаждения	принудительная, антифриз-А40
Объем охлаждающей жидкости	9,75 л
водяной насос	рабочее колесо из полимера, крепление на блок
Зажигание	Распределитель АТЭ-2
Свечи на ваз 2105	оригинал — А17-ДВ,
Зазор между электродами свечи	0,5 — 0,6 мм
Ремень ГРМ	122 зубца
Порядок цилиндров	1-3-4-2
Воздушный фильтр	сухой со сменным картонным картриджем и фильтром предварительной очистки, сезонный контроль температуры
Масляный фильтр	рекомендуется Mann W914/2
Маховик	129 зубьев, 0,62 кг внутренний диаметр отверстия — 25,67 мм внешний диаметр — 27,75 мм количество отверстий крепления — 6 шт. без смещений
Болты крепления маховика	М10х1,25 мм, длина 23,5 мм,
Маслосъемные колпачки	производителей Horse или Corteco
Компрессия	давление в цилиндрах от 11 до 14 бар, перепад давления в отдельных цилиндрах в пределах 1 бар
Температура масла	80°С
Температура срабатывания термостата	80–84 °C
Давление клапана внутри пробки радиатора	0,7 — 1 бар
Содержание в выхлопных газах вредных продуктов	CH
Обороты ХХ	700 — 800 мин -1
Усилие затяжки резьбовых соединений	свеча — 20 Нм маховик — 60 + 90° Нм болт сцепления — 20 Нм крышка подшипника — 65 Нм + 90° (основной) и 30 Нм + 90° (соединительный шток) ГБЦ — 4 ступени 40 Нм, 60 Нм + 90° + 90°

Полное описание параметров ДВС содержится в официальном руководстве завода производителя. Там указано, что напротив клапанов в поршнях двигателя имеются прорези, обеспечивающие безопасность работы ДВС в случае обрыва ремня ГРМ – поршень не сможет физически «встретиться» с клапаном. Пользователь просто заменит резиновое изделие, капитальный ремонт не потребуется.

Нюансы конструкции

Эксперименты проводились производителем для получения вышеуказанных характеристик двигателя:

Ход поршня уменьшен до 66 мм;
диаметр цилиндра, наоборот, увеличен до 79 мм.

В результате получается оборотистый мощный двигатель с алюминиевой крышкой клапана, поглощающей звук привода. Еще одной особенностью ДВС является крепление шкива ремня ГРМ – пользователям не нужно откручивать болт на коленчатом валу, в отличие от предыдущих моделей двигателей ВАЗ.

В инструкции по эксплуатации производитель рекомендует какое масло заливать в двигатель — 5W30 — 15W40.
Какие автомобили комплектовались ДВС 2105?

Указанная модернизация не смогла удовлетворить пользователей отечественного автопрома. Основным недостатком был регулярный обрыв ремня ГРМ, руководство АвтоАЗ уменьшило объемы производства, затем сняло с производства двигатель 2105, поэтому двигателем были оснащены только три модификации Жигулей:

2105 седан;
2104 универсал;
21072 седан.

В настоящее время произвести тюнинг под двигатель этой серии не составляет труда, однако среди эксплуатируемого жигулевского парка «пятерок» с «родным» двигателем очень мало.

Плюсы и минусы

При соблюдении режимов обслуживания и эксплуатации капитальный ремонт для машин десятилетия не требовался. В умелых руках двигатель 2105 19 года выпуска.89 используется по сей день, а ресурса ремня ГРМ хватает на 40 000 км. Если с расходными материалами проблем нет, то потребность в запчастях удовлетворяется не полностью. Например, ГБЦ всегда в наличии, а впускные коллекторы приварены на место.

Регламент технического обслуживания

Объект технического обслуживания	Время или пробег (что наступит раньше)
Ремень ГРМ	замена через 40 000 км
Аккумулятор	1 год / 20 000
Клапанный зазор	2 года / 20 000
Вентиляция картера	2 года / 20 000
Ремни, приводящие навесное оборудование	2 года / 20 000
Топливопровод и крышка бака	2 года / 40 000
Моторное масло	1 год / 10000
Масляный фильтр	1 год / 10000
Воздушный фильтр	1–2 года / 20 000
Топливный фильтр	4 года / 20 000
Фитинги и шланги для обогрева/охлаждения	2 года / 40 000
Охлаждающая жидкость	2 года / 40 000
Датчик кислорода	—
Свеча зажигания	1–2 года / 20 000
Выпускной коллектор	2 года

Зная, какое масло используется в двигателе, и тип жидкости, которой заправлена система охлаждения, вы сможете провести обслуживание ДВС «пятерки» самостоятельно.

Регулировка клапанов ВАЗ-2105 своими руками: видеоинструкция

Подготовка

В чем проблема с клапанами

Начинается ремонт

Своими руками или все же СТО

Как регулировать клапана на автомобилях ВАЗ всех моделей

Регулировка клапанов

Инструменты для настройки клапанов

Порядок регулировки клапанов ВАЗ 2101-2107

Порядок регулировки клапанов:

Видео

Автор публикации

Регулировка клапанов ВАЗ 2105 карбюратор и инжектор, инструкции с фото и видео

Предназначение клапанов в двигателе ВАЗ 2105

Признаки нарушения зазора клапанов

Порядок проверки зазора клапанов

Как отрегулировать клапана?

Начинается ремонт

Приступаем к делу

Регулировка зазора клапанов

Как поставить двигатель от ваз 21

Установка головки блока двигателя ВАЗ

Регулировка клапанов

Установка зажигания

Заливка масла и охлаждающей жидкости

установка двигателя ваз 2112 фото, тюнинг двигателя ваз 2107, ваз 2105, ваз 2104 своими руками

Правильная регулировка клапанов ВАЗ 2114.

Величина зазора измеряется

Пошаговая регулировка

Зачем нужна регулировка клапанов?

Как будут работать клапана при неправильной настройке зазора?

Как избавиться от регулировки клапана?

Откуда стук?

Порядок регулировки на 8 клапане

Алгоритм

Видео о регулировке клапанов на 8-клапанном двигателе ВАЗ-2114

Резюме

Какое масло заливать в ваз 2105. Какое масло заливать в двигатель, коробку передач и мосты на зиму в ваз

Характеристики двигателя ваз 2105

Неисправности и ремонт двигателя 2105

Классификация моторных масел

Какое масло заливать в ВАЗ 2107

Как определить, что пора менять масло

Сколько масла нужно для двигателя ваз 2107

ДВС 2105 характеристики

Нюансы конструкции

Какие автомобили комплектовались ДВС 2105?

Плюсы и минусы

Регламент технического обслуживания

Добавить комментарий Отменить ответ
