Не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)
Попробуем самостоятельно, без привлечения квалифицированных специалистов и организаций специализирующихся на авторемонте, разобраться с причинами проблемы «не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)».
Чтобы понять что к чему, нужно знать как подключен и как включается ближний свет фар этого автомобиля. Проще всего это увидеть на схеме.
Включается ближний свет фар нажатием на кнопку переключателя наружного освещения на панели при включенном зажигании.
Почему не горит ближний свет фар автомобиля ВАЗ 2114 (2115, 2113)? Причины.
1. Перегорела лампа ближнего-дальнего света в блок-фаре.
Лампа Н4 (АК12-60+55), галогеновая дальнего-ближнего света передней фары ВАЗ 2114 (2115, 2113)В ряде случаев перегорает одна лампа, иногда сразу две. Чаще всего в лампах выходит из строя нить, отвечающая за ближний свет.
На внешний вид лампа может быть в полном порядке – все нити целы, но работать не будет. Поэтому для выявления неисправности проще всего заменить лампу рабочей (например, с соседней блок-фары) и посмотреть: работает или нет.
Помимо этого стоит выяснить причину перегорания лампы. Возможно трещина в стекле блок-фары через которую проникает влага или автомобиль эксплуатируется без защитных колпаков на задней части фар, или фишка фары почти свалилась.
2. Окислились контакты в соединительной колодке блок-фары.
Несколько раз оденьте — снимите соединительную проводов колодку (фишку) на штекеры ламп ближнего — дальнего света. В последствии стоит зачистить и обжать в них контакты.
3. Нет «массы» к лампе в фаре.
Массовый провод от соединительной колодки каждой из блок-фар крепится рядом с ней к кузову автомобиля. Отсоедините наконечник этого провода (черного) от кузова и зачистите его. Также зачистите место крепления.
4. Перегорели предохранители в монтажном блоке.
В монтажном блоке 2114 и 2115 с ножничными предохранителями ближний свет:
F12 (7,5А) правая фара,
F13 (7,5А) левая фара.
Замените предохранитель исправным. В дальнейшем найдите причину его перегорания (возможно короткое замыкание).
5. Неисправно реле ближнего или дальнего света.
Предохранители и реле отвечающие за ближний свет фар
В монтажном блоке 2114 (2115) за ближний свет фар отвечает реле К9. При срабатывании реле должен быть слышен щелчок. Если его нет, то либо к реле не подходит ток, либо оно само неисправно.
Замените реле заведомо исправным. Для проверки можно взять аналогичное из этого же монтажного блока (реле 113.3747 или 113.3747-10).
Или пробуем перемкнуть отрезком провода, при включенном зажигании и нажатой кнопки переключателя, выводы в монтажном блоке под ножки реле «30» (общий плюс) и «87» (выход на ближний свет фар). Ближний свет загорелся — реле под замену. Нет, ищем причину дальше.
6. Неисправен подрулевой переключатель («гитара»).
За дальний и ближний свет фар отвечает левый подрулевой переключатель. Поэтому снимаем кожух рулевой колонки для доступа к его электрической части. Снимаем с него соединительную колодку, также сжав усики извлекаем корпус переключателя с рычагом.
Нас интересует плотность посадки соединительной колодки на штекерах корпуса переключателя (обжимаем контакты), окисление контактов (зачищаем), наличие электрического тока на выводах соединительной колодки. На вывод «56» ток приходит (зеленый провод) с переключателя наружного освещения. Проверяем на этом выводе наличие напряжения контрольной лампой или вольтметром. Вывод подрулевого переключателя «56b» — ток уходит на ближний свет (серо-пурпурный провод).
Можно включить зажигание, нажать кнопку переключателя наружного освещения и отрезком провода соединить выводы в колодке: зеленого провода и сине-красного. Если ближний свет включается таким способом, то меняем подрулевой переключатель на новый или заведомо исправный.
7. Неисправна проводка к блок-фарам или монтажный блок предохранителей.
По очереди проверяем провода электрической цепи включения ближнего или дальнего света фар контрольной лампой или тестером на наличие «обрыва». Проверяем соединительные колодки в монтажном блоке на плотность посадки, наличие окислений. Очищаем и поджимаем. Если при проверке электрической цепи выявлено, что ток в монтажный бок входит, но на выходе (или на реле и предохранителях) его нет, это свидетельствует о его неисправности. Неисправный монтажный блок проще всего заменить аналогичным новым или бэушным, но исправным.
Провода передних фар автомобилей ВАЗ 2113, 2114, 2115, распиновка схема8. Не работает переключатель наружного освещения.
Проверьте наличие напряжения на красно-голубом проводе, идущем от замка зажигания на вывод «6» переключателя. Так же можно перемкнуть выводы этого и зеленого проводов в колодке, и проверить работает ли ближний свет.
Переключатель наружного освещения и света фар на передней панели автомобиля ВАЗ 2114, 2115, 2113Примечания и дополнения
— В блок-фарах автомобилей ВАЗ 2114, 2115, 2113 для ближнего и дальнего света применяются лампы АК12-60+55.
Еще статьи по электрооборудованию автомобиля ВАЗ 2114 (2115, 2113)
— Не работают стоп-сигналы (стопы) автомобиля ВАЗ 2114, 2113
— Распиновка контактов и проводов подрулевых переключателей ВАЗ 2114
— Регулятор яркости подсветки приборов ВАЗ 2114 схема подключения
— Прикуриватель автомобиля ВАЗ 2113, 2114, 2115 схема подключения
— Распиновка проводов аварийной сигнализации (аварийки) ВАЗ 2114
Подписывайтесь на нас!
Панель приборов Нивы 21214, 21213, 2121: описание обозначений
Во время модернизации автомобиля приборка Нивы 4х4 дорабатывалась и обновлялась. Щитки на авто версий 21214, 21213 и 2121 незначительно отличаются. Самые старые модификации на карбюраторе не разнятся от классических приборок ВАЗ. Инжекторные автомобили имеют более современный щиток, аналогичный переднеприводным Ладам десятого поколения.
Содержание
- 1 Панель приборов Нива: описание ламп индикаторов
- 1.1 Восклицательный знак на панели Нивы
- 2 Приборка Нивы 2121
- 2.
1 Какая панель подходит на Ниву 2121
- 2.
- 3 Панель Нива 2131
- 4 Щиток Нивы 21213
- 4.1 Какая панель подходит на Ниву 21213
- 5 Щиток Нива 21214
- 5.1 Какая панель подходит на Ниву 21214
- 6 Приборка Нивы Урбан
- 7 Отказала приборка на Ниве — причина
- 7.1 Не горит панель приборов Нивы
- 8 Нива: не работает приборка
- 9 Итог
1 Какая панель подходит на Ниву 2121Панель приборов Нива: описание ламп индикаторов
Для наиполнейшего описания взят щиток от самой распространенной версии ВАЗ 21213.
| Номер | Описание |
| 3/4 | Индикаторы поворотов, включаются одновременно при активации аварийной сигнализации. |
| 7 | Недостаточный уровень топлива в бензобаке. |
| 8 | Габаритное освещение автомобиля включено. |
| 9 | Аварийная ситуация в тормозной системе. |
| 10 | Дальнее освещение головной оптики активировано. |
| 12 | Монитор пробега автомобиля. |
| 13 | Лампа «проверьте двигатель». Если индикатор загорелся – нужно тщательно проверить силовую установку. |
| 14 | Лампочка включения аварийки. |
| 15 | Дисплей часов. |
| 16 | Если лампа загорелась, требуется проверить генератор и зарядку аккумуляторной батареи. |
| 17 | Ручник активирован |
| 18 | Уровень масла в двигателе критически снизился. |
| 19 | В большинстве комплектаций – резервная лампа. |
Также следует выделить цвета индикаторов автомобиля. Их можно разделить на три части.
- Зеленый/синий – индикаторы этих цветов указывают на нормальную работу узлов машины.
- Оранжевый/желтый – говорят водителю, что определенный агрегат требует внимания или обслуживания.
- Красный – самый опасный цвет. Если на приборке загорается такого цвета лампа, машину требуется срочно показать мастеру.
Восклицательный знак на панели Нивы
Означает, что в тормозной системе снизился уровень жидкости. Потребуется вскрыть крышку расширительного бачка и долить тормозуху до нужного уровня. Рекомендуется проверить магистраль на наличие протечек, износа колодок.
Приборка Нивы 2121
Щиток старого образца значительно отличается визуально от современных модификаций. Большинство лампочек, индикаторов и указателей имеют аналогичное значение.
Какая панель подходит на Ниву 2121
На классическую модель устанавливают современный щиток от более новых модификаций и машин десятого семейства ВАЗ типа 2110 и 2114.
Панель Нива 2131
Приборка полностью цифровая. Для облегчения интеграции используются аналогичные указатели, индикаторы и лампочки. Благодаря оцифровке панель более приятна на внешний вид и легче читается.
Щиток Нивы 21213
Переходное звено между классической и современной системой.
Стрелочные индикаторы и указатели похожи на щиток ВАЗ 2105, что не нравится многим автолюбителям, и они желают ее сменить.
Какая панель подходит на Ниву 21213
Пользователи нередко ставят панели от авто ВАЗ 2114 или 2110. Здесь потребуется минимальное количество переделок и доработок. Контактные группы и клеммы проводки переустанавливаются под нужные пины. Потребуется доработка пластика и посадочного места.
Щиток Нива 21214
В версию, где установлен инжектор, производитель монтирует относительно современную приборку с небольшим дисплеем. Частично оцифрованный вариант легче считывается и имеет новый индикатор – лампочку пристегнутого ремня безопасности.
Какая панель подходит на Ниву 21214
На этой версии пользователи меняют приборку редко. Родная панель информативна и здесь может потребоваться только пересвет. Если водитель и решился на замену – выбирать нужно из авто десятой серии Лады.
Приборка Нивы Урбан
В версиях до 2022 года ставили щиток, изображенный выше.
Панель получила множество спорных откликов от автолюбителей. Огромное сомнение вызывает необходимость наличия двух дисплеев, куда изготовитель не перенес основные индикаторы.
Отказала приборка на Ниве — причина
Для большинства классических версий актуальны проблемы.
- Перегорел соответствующий предохранитель. Обычно это вставка F2.
- Имеются проблемы с проводкой. В классических моделях авто подобные проблемы не редки. Здесь следует проверять провода на предмет повреждений изоляции, расшатывание, окисление контактных групп, обрывы.
- Повреждение приборки. Здесь следует проверить схему устройства на предмет поломок и наличия подгораний.
Если речь идет о современных модификациях с ЭБУ, поиск проблемы легче выполнить посредством компьютерной диагностики. Стандартные ошибки БК точно укажут на расположение неисправности.
Не горит панель приборов Нивы
Аналогично проверяется подсветка щитка.
Если панель периодически моргает либо погасла только часть индикаторов — проверьте проводку. Здесь обычно окисляются контактные группы. Также возможно нарушение целостности изоляции, перегорание отдельных лампочек. Если подсветка погасла целиком — проверьте предохранитель освещения.
Нива: не работает приборка
Решить проблему можно несколькими путями.
- На версии с карбюратором следует проверить предохранитель и само устройство. Могут работать поворотники и остальные приборы машины.
- Если авто не заводится – неисправность вероятно произошла на инжекторной машине. Здесь потребуется выполнить компьютерную диагностику.
Итог
Приборка Нивы постоянно менялась и обновлялась. Доска, независимо от модификации информативна и легко воспринимается зрением.
Оставить отзыв
Индикаторы приборной панели не работают — что делать?
Когда индикаторы на приборной панели вашего автомобиля полностью перестают работать, это может представлять серьезную угрозу вашей безопасности.
Вы должны найти решение этой проблемы в ближайшее время, но что именно вы делаете? Мы спросили автомобильных экспертов, и вот что они сказали.
Возможно, в вашем автомобиле перегорел предохранитель, если приборная панель вообще не загорается. Во-первых, проверьте переключатель диммера на приборной панели, чтобы увидеть, выключен он или нет.
После этого проверьте, нет ли перегоревшего предохранителя или перегоревшей лампочки. Свет должен снова начать работать после того, как старый предохранитель будет удален и заменен новым.
Прежде чем продолжить чтение, скажем, что мы надеемся, что ссылки здесь будут вам полезны. Если вы купите что-то по ссылке на этой странице, мы можем получить комиссию, так что спасибо!
Замена предохранителя может решить проблему, но выключение подсветки приборной панели также может указывать на более серьезную проблему с электричеством. Оставайтесь на месте и продолжайте читать, поскольку мы поговорим о различных причинах, по которым индикатор на приборной панели может не светиться, и о том, как это исправить.
Приборная панель и индикаторы приборной панели [Как они работают]
Приборная панель вашего автомобиля служит основным источником информации. По сути, это панель управления, которая находится перед водителем и показывает многочисленные элементы управления и приборы, необходимые для работы автомобиля. Его также можно назвать щитком приборов (ИП).
Панель управления вашего автомобиля расположена на приборной панели вашего автомобиля. Он не только содержит инструменты и органы управления, необходимые для управления автомобилем, но также дает вам доступ ко всей важной информации, необходимой для безопасного вождения.
Пока вы едете по дороге, на приборной панели будут отображаться различные предупреждения и информация, на которые необходимо обратить внимание, чтобы не попасть в аварию.
Причины, по которым не работает подсветка приборной панели
Существует множество факторов, которые могут вызвать неисправность подсветки приборной панели, но вот наиболее распространенные причины, по которым подсветка приборной панели не работает:
Тусклое освещение
В некоторых случаях свет может казаться выключенным, когда на самом деле он просто тусклый.
Если индикаторы на приборной панели тусклые, есть большая вероятность, что вы сможете устранить проблему самостоятельно.
Убедитесь, что фары не включены, когда на улице уже светло. Обычно фары автоматически затемняют приборную панель всякий раз, когда они включены; следовательно, это может быть корнем проблемы.
Если это не решит проблему, ищите диммер. С помощью этого переключателя можно изменить яркость подсветки приборной панели.
Возможно, вы случайно задели его, и в результате уровень освещенности стал ниже, чем был раньше.
Просто внесите необходимые изменения, и он должен снова включиться.
Полностью темная панель
Возможно, в вашем автомобиле перегорел предохранитель, если приборная панель вообще не загорается. Свет должен снова начать работать после того, как старый предохранитель будет удален и заменен новым. Замена предохранителя может решить проблему, но также может указывать на более серьезную электрическую проблему.
Если новый предохранитель не работает, вам следует доставить автомобиль в авторизованный сервисный центр для его проверки, так как может быть более серьезная проблема с электрической системой.

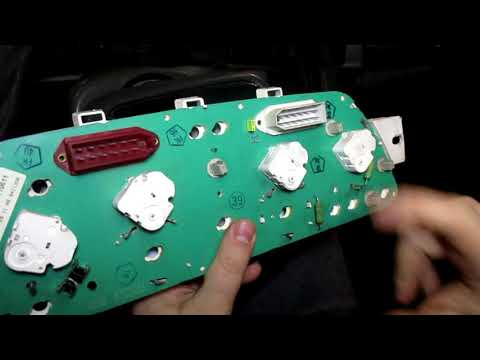

Часть панели темная
Если вы водите относительно современный автомобиль с приборной панелью, которая подсвечивается отдельными светодиодами, вы, вероятно, не столкнетесь с какими-либо проблемами с этим. Лампы накаливания часто использовались для освещения задней части транспортных средств в течение последних нескольких лет.
Если перегорит одна из этих лампочек, часть приборной панели останется без подсветки. Поскольку замена этих ламп может быть сложной, вероятно, лучше доверить эту задачу специалисту, одобренному производителем.
Мерцающий свет
Если индикаторы на приборной панели не мигают, а приборная панель мигает, возможно, что-то еще не так. Либо аккумулятор автомобиля разряжен, либо генератор переменного тока, который отвечает за зарядку аккумулятора и питание электрических систем во время движения автомобиля, вышел из строя.
Как исправить неисправные индикаторы приборной панели
Если ни один из индикаторов на приборной панели не работает, типичным виновником является перегоревший предохранитель или даже что-то такое простое, как выключенный выключатель.
- Первое, что вам нужно сделать, это найти ручку или диск, который регулирует уровень яркости подсветки приборной панели.
- Обратитесь к руководству, прилагаемому к автомобилю, на случай, если управление не сразу станет очевидным.
- Второй шаг — проверить, включена ли регулировка яркости. Если он есть, но фары по-прежнему не включаются, проблема может заключаться в перегоревшем предохранителе.
- Последний шаг — проверить предохранители ламп на приборной панели.
Замените предохранитель, если он перегорел. Если ни одно из этих решений не решает проблему, обратитесь к профессиональному специалисту.
Как проверить подсветку приборной панели?
Необходимые расходные материалы: руководство, клещи (при необходимости) и предохранители (при необходимости)
Проверьте руководство по эксплуатации вашего автомобиля
В руководстве по эксплуатации вашего автомобиля должна быть вся необходимая информация о лампах приборной панели, включая значение каждого символа и способ устранения некоторых сложности.
Прочтите его, чтобы понять каждый индикатор и узнать, что делать, если срабатывают определенные индикаторы. Если вы потеряли руководство по эксплуатации автомобиля, поищите его в Интернете. Большинство руководств по эксплуатации автомобилей можно загрузить и/или распечатать.
Завести машину
Вставьте ключ от машины в замок зажигания и включите машину, но не запускайте ее. При этом загорятся некоторые или все индикаторы приборной панели.
Индикаторы на приборной панели некоторых моделей автомобилей горят до тех пор, пока вы не запустите двигатель, но другие выключаются через несколько секунд.
Эти огни легче увидеть ночью. Проверьте аккумулятор в закрытом гараже или в тени. Если нет, проверьте в сумерках или ночью.
Сделайте свет ярче
Иногда ручка, которая управляет подсветкой приборной панели, повернута вниз, из-за чего трудно увидеть, включены ли они.
Чтобы улучшить видимость, включите этот элемент управления. Обратитесь к руководству по транспортному средству, если вы не можете найти эту ручку.
Если некоторые индикаторы приборной панели не регистрируются после того, как вы повернули переключатель на максимальную яркость, выполните другие проверки.
Найдите блок предохранителей на панели
В зависимости от марки и модели вашего автомобиля блок предохранителей может находиться слева от рулевого колеса или под капотом. Откройте блок предохранителей и проверьте, не перегорели ли предохранители. Выполняйте эти тесты с выключенным автомобилем и вынутыми ключами.
Некоторые предохранители имеют цилиндрическую форму и заключены в стекло с пронумерованными металлическими наконечниками. Другие представляют собой узкие прямоугольники с двумя полупрозрачными штырями и номером силы тока. Замените перегоревший предохранитель.
Как сбросить индикаторы приборной панели?
В большинстве автомобилей вам нужно просто отсоединить отрицательную клемму аккумулятора, чтобы сбросить сигнальные лампы на приборной панели.
В большинстве автомобилей вам понадобится гаечный ключ, чтобы отсоединить отрицательную клемму.
Для разных моделей требуются гаечные ключи разного размера, поэтому наличие под рукой набора гаечных ключей может избавить вас от многих проблем.
Несмотря на то, что сигнальная лампа загорается из-за типичных проблем с автомобилем, все же существует вероятность того, что некоторые проблемы связаны с серьезной неисправностью двигателя.
В этом случае вам следует отдать двигатель на проверку квалифицированному механику.
Сколько стоит починить подсветку приборной панели?
Замена комбинации приборов может быть очень сложной задачей, потому что в большинстве автомобилей вам придется разобрать всю приборную панель. В некоторых случаях вам даже придется снять рулевую колонку с автомобиля.
Если вы отвезете свой автомобиль в ремонт для замены ламп на приборной панели, вы можете рассчитывать на то, что заплатите в среднем 951 доллар США.
Где предохранитель приборной панели?
Информация содержится в руководстве по эксплуатации автомобиля.
Предохранители обычно находятся в черном пластиковом корпусе за двигателем, который находится под перчаточным ящиком, в области колена водителя и под капотом автомобиля.
Используйте руководство, чтобы найти точную, которая управляет освещением на приборной панели. Найдите предохранитель, который управляет питанием ламп на приборной панели. Загляните в моторный отсек, за приборную панель, в перчаточный ящик и везде, куда только можно придумать.
Где находится диммер приборной панели?
Кнопка, которую вы нажимаете для сброса счетчика пройденного пути, расположена на регуляторе диммера. Отрегулируйте уровень яркости, поворачивая его влево или вправо. На задней панели приборной панели, прямо под ручкой фары/диммера, вы найдете ее.
Подведение итогов
Тусклое освещение приборной панели обычно не вызывает серьезного беспокойства. Вы можете решить большинство этих проблем самостоятельно. Кроме того, подсветка приборной панели может приглушаться для вашего удобства, защищая ваши глаза от яркого света во время вождения.
