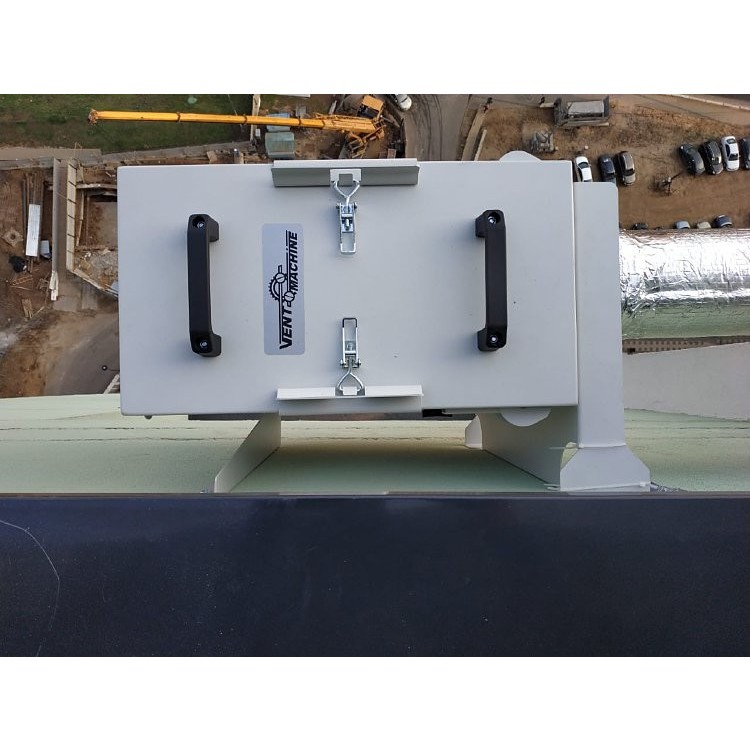

Вентиляционная машина: Приточная вентиляционная установка Vent Machine

Содержание

Вентиляционные установки

Современные системы вентиляции предназначены для обеспечения полноценного воздухообмена, правильного распределения воздушных масс по всему помещению и формирования оптимальных микроклиматических условий для комфортного пребывания людей.

Организация качественной вентиляции — сложная инженерная задача, для решения которой выполняются индивидуальные расчеты и подбор наиболее подходящего оборудования. Видов вентиляционных установок большое множество и в зависимости от типа помещения, а также целей и преследуемых задач, подбирается определенное оборудование.

По функциональным особенностям все вентиляционные установки можно разделить на 3 типа:

приточные;

вытяжные;

приточно-вытяжные.

Приточная установка Вытяжной блок

Приточно-вытяжная установка

Для того, чтобы разобраться в конструктивных и функциональных особенностях, а также понять принцип работы, стоит остановиться на каждом из видов оборудования подробнее.

Приточные вентиляционные установки: основные узлы и принцип работы

Приточные вентиляционные установки служат для постоянного притока свежего воздуха в помещении, при этом выполняется его предварительная фильтрация, нагрев, охлаждение и в некоторых моделях осушение/увлажнение. Практически все модели имеют свойство регулировать заданную температуру приточного воздуха путем нагрева или охлаждения (при наличии блока охлаждения).

Чтобы понять принцип работы приточных вентиляционных установок, сначала стоит ознакомиться с их основными элементами.

Вентилятор

Основной элемент системы, который обеспечивает поступление свежего воздуха, благодаря создаваемому принудительному давлению.

Фильтр

Устанавливается на входе приточного устройства и нужен для очищения приточных воздушных масс от посторонних запахов, защиты от мелких насекомых, пыли и других загрязнений механического плана. В зависимости от установленного комплекта фильтров (грубой/тонкой/ультратонкой очистки), зависит уровень и качество фильтруемого воздуха.

Воздушный клапан

Необходим для контроля над воздушными потоками поступающего воздуха и его перекрытия в случае выключения вентиляционной системы.

Калорифер (нагреватель)

Служит для нагрева приточного воздуха до требуемой температуры. Калориферы могут быть водяными или электрическими. Первые подключаются к системе теплоснабжения (технической воды или отопления) здания, а вторые работают от электрической сети.

Шумоглушитель

Предназначен максимально снижать уровень шума, который возникает во время движения воздуха по воздуховодам и от вибраций вентилятора.

Таким образом, принцип работы приточных установок состоит в подаче свежего, предварительно очищенного от пыли воздуха, нагретого/охлажденного до нужной температуры, путем его принудительного нагнетания посредством вентилятора.

Виды приточных вентиляционных установок

Современная линейка приточных установок радует своим разнообразием. В продаже имеются как компактные приточные установки — мини-системы с минимальным набором опций, так и сложные промышленные модели с функцией нагрева и охлаждения воздуха.

Приточные установки могут быть наборными (модульными) и собираться по частям, как конструктор, непосредственно на месте их установки, либо моноблочными, в которых все рабочие элементы и комплектующие заключены в единый звукоизолированный корпус.

Моноблочная приточная установка

Модульная приточная установка

Оптимальная приточная вентиляционная установка для квартиры — моноблочная. Она имеет компактные размеры, работает тихо и не требует проведения дорогостоящих проектных и расчетных работ и специализированной пуско-наладки.

Промышленные и полупромышленные приточные установки имеют более масштабные размеры, поэтому чтобы рационально и экономно использовать пространство, такие вентиляционные установки, как правило, размещают на крыше или в технических помещениях, венткамерах и т. д.

Приточные установки также могут работать на предварительное охлаждение (приточная установка с охлаждением) или нагрев воздуха перед подачей в помещение, или совмещать в себе две функции сразу (приточная установка с охлаждением и нагревом). Для этих целей в оборудовании предусматривают секции обогрева и/или охлаждения.

В секции нагрева воздушных масс используются медные и алюминиевые теплообменники, которые работают на горячей воде или электронагревателе. Водяные теплообменники оснащают термостатом для защиты от обмерзания, а электронагреватели снабжают двухступенчатой системой защиты для их отключения в случае перегрева. Секция охлаждения приточной установки состоит из медно-алюминиевых теплообменников которые работают на холодной воде или гликолевой смеси, либо используется фреоновый испаритель.

Приточная установка с водяным калорифером

Приточная установка с электрическим калорифером обеспечивает подачу в помещение уже нагретого и отфильтрованного от всех загрязнений воздуха, с учетом низкой температуры в точке забора. Такие модели просты в установке, имеют компактные размеры, демонстрируя при этом высокую эффективность работы. Увеличение температуры происходит за счет контакта приточного воздуха с раскаленными пластинами или спиралями из тугоплавких материалов. Оребрение тэнов выполняют из стали или алюминия. Корпус изготавливают из особо прочной стали, а для хороших показателей тепло-и шумоизоляции предусматривают дополнительный слой из минеральной ваты или пенополистирола. Встроенные фильтры являются непременным элементом устройства и выполняют качественную очистку приточного воздуха от нежелательных примесей.

Приточная установка с электрическим калорифером

Оборудование можно условно разделить на два типа: без управления, или со встроенным автоматическим блоком управления. В последнем случае, можно задавать нужные настройки температуры нагрева, следить за степенью загрязнения фильтров и корректировать работу системы. Приточные установки с электрическим калорифером монтируют на стенах, или под подвесными потолками. Кроме того, нужно обеспечить свободный доступ к блоку управления для полноценного обслуживания и контроля за состоянием прибора.

Приточная установка с водяным калорифером — наиболее выгодная с экономической точки зрения. Такие установки передают тепловую энергию от теплоносителя, который циркулирует внутри радиатора устройства. Жидкость совсем не уступает по эффективности нагрева электрическому аналогу, зато затраты на его обслуживание существенно ниже. Установки такого типа очень эффективны для работы в помещениях с большой площадью, за счет значительной площади покрытия. Это возможно благодаря конструкционным особенностям прибора (нагрев осуществляется в плоскости, перпендикулярной потоку воздушных масс).

Вытяжные вентиляционные установки

Главное предназначение вытяжных вентиляционных установок заключается в отводе отработанного воздуха из помещения и равномерном выравнивании давления при действующем притоке. Вытяжные вентустановки устраняют и отводят не только неприятные запахи, но и удаляют различные вредности из помещения, такие как углекислый газ, пыль, дым, а также другие опасные для здоровья человека загрязнения и примеси.

Конструкция вытяжных установок включает в себя вытяжной вентилятор, воздуховоды, шумоглушитель, элементы автоматики и дефлектор. Вытяжку можно сделать общеобменной (для всего помещения), либо локальной, которая целенаправленно удаляет и вытягивает загрязненный воздух и вредности непосредственно в месте их возникновения (местные отсосы). Это особенно актуально для больших или специализированных помещений (например, цех).

Вытяжная вентиляционная установка

На практике в качестве вытяжного оборудования используется просто вытяжной вентилятор, который либо имеет определенную автоматику для возможности изменения производительности и правильного включения/отключения, либо просто включается кнопкой-пускателем с режимом работы on/off.

Для полноценной и правильно работающей системы необходимо совместное использование приточной и вытяжной вентиляции, так как обособленно, вытяжные установки не могут обеспечить полноценного и качественного воздухообмена.

Особое внимание стоит уделить вытяжным противодымным установкам, ключевая задача которых заключается не только в отводе дыма и продуктов горения, но и недопущении дальнейшего распространения огня по всему зданию.

Для этих целей, в вытяжных установках такого типа задействуют:

специальные вентиляторы, отводящие дым и тепло;
воздуховоды из огнеупорных и тугоплавких материалов;
особые противодымные и противопожарные клапаны.

Вытяжные противодымные установки обязательно автоматизируют, синхронизируя даже сразу несколько способов, на случай выхода одного из сигнальных устройств включения из строя.

Приточно-вытяжные установки

На сегодняшний день, приточно-вытяжные установки являются наиболее удобными, эффективными и практичными. Они широко применяются не только для частной собственности, гостиниц, административных зданий, но и с успехом задействованы на крупных промышленных предприятиях, складских площадках и цехах.

Существует несколько наиболее распространенных разновидностей:

Приточно-вытяжные установки с опцией рециркуляции воздуха

Принцип работы приточно-вытяжных установок с рециркуляцией состоит в том, что часть воздушных масс, забираемых системой из помещения, перемешивается с холодными воздушными массами, которые поступают извне. После чего, нагретый таким образом воздух поступает внутрь помещения. Большим плюсом таких установок является существенная экономия электроэнергии. К недостаткам можно отнести ограничение на установку в помещениях, в которых есть присутствие взрывоопасных горючих смесей, испарений и газов.

Приточно-вытяжные установки с охлаждением

Такие приточно-вытяжные установки наиболее целесообразны для использования в помещениях, которые требуют поддержания прохладного температурного режима для хранения продуктов или материалов. Применяются в летний сезон в общественных помещениях, либо в холодильных помещениях, или цехах, где технологическим процессом предусмотрено поддержание определенной низкой температуры.

В оборудовании имеется секция охлаждения, а также каплеуловитель, который устанавливают непосредственно за теплообменником/испарителем. Конденсат собирается в поддон из антикоррозийного материала, а дренажный патрубок выводят через боковую панель со стороны обслуживания.

Приточно-вытяжная установка с охлаждением

Приточно-вытяжные установки, совмещенные с кондиционером

Подобное оборудование, оснащенное тепловыми насосами и фильтрами, совмещает в себе приточно-вытяжную остановку и кондиционер, заключенных в компактный теплоизолированный корпус.

Приточно-вытяжная установка с кондиционером

Приточно-вытяжные вентиляционные установки с рекуператором

Вентиляционные установки с рекуперацией тепла являются на сегодня наиболее выгодным и экономически целесообразным решением для увеличения КПД вентиляции помещения.

ПВУ с рекуператором

Принцип работы рекуператора заключается в том, что вместо бесполезного выброса в атмосферу уже отработанного и нагретого воздуха, он извлекает из него тепло и вновь пускает на подогрев поступающих приточных масс.

В летний сезон, установки с рекуператором работают на охлаждение приточного теплого воздуха посредством более прохладного исходящего. Грубо говоря, рекуператор позволяет практически бесплатно сохранять тепло и, соответственно, ваши средства для оплаты электроэнергии.

Установки такого типа могут быть оборудованы следующими видами рекуператоров:

пластинчатыми;
роторными.

Роторные рекуператоры гораздо эффективнее и работоспособнее пластинчатых, к тому же, выдерживают более интенсивные и суровые условия эксплуатации. Но и цена таких моделей гораздо выше.

ПВУ с пластинчатым рекуператором

ПВУ с роторным рекуператором

ПВУ с рекуператором и водяным калорифером

Стоимость вентиляционной установки приточно-вытяжного типа, конечно, выше обычной приточной или вытяжной. Но с учетом того, что экономический эффект от нее гораздо более значительный и ощутимый, относитесь к этому как к вашему выгодному вложению в будущий комфорт и безопасность. К слову говоря, на небольших объектах типа гостиниц, клиник или небольших офисов окупаемость приточно-вытяжной установки с рекуперацией составляет около 1 года за счет экономии расходов электроэнергии.

Получить бесплатную консультацию инженера по вентиляционным установкам

Получить!

Приточно-вытяжные вентиляционные установки — Вентлюкс

Каталог
Вентустановки
Приточно-вытяжные установки

Приточно-вытяжная установка – это машина, которая служит для подачи в помещения свежего воздуха с улицы и для удаления из помещений вытяжного воздуха. Кроме этого такая вентустановка может выполнять ряд других функций, описанных ниже.

Конструкция и элементы

Приточно-вытяжная установка по своему конструктивному исполнению может быть как моноблочного (чаще компактного) исполнения (когда все элементы находятся в едином корпусе), так и наборного или секционного типа (каждый элемент имеет свой корпус и эти корпуса последовательно соединены между собой с помощью креплений).

Корпус приточно-вытяжной установки может быть как простой, т. е. не иметь теплоизоляции и шумоизоляции, так и теплоизолированный и шумоизолированный.

Рабочее колесо вентилятора может иметь клино-ременную передачу, либо прямую посадку на ось двигателя (последний вариант является более современным).

Приточно-вытяжная установка может иметь в своем составе некоторые их перечисленных ниже компонентов, каждый из которых играет свою роль:

вентилятор – устройство, которое перемещает воздушный поток, т. е. для подачи его с улицы в помещение и наоборот.
Нагреватель – служит для подогрева свежего наружного воздуха с помощью горячей воды, либо электричества.
Воздушный фильтр – служит для очистки свежего наружного воздуха от пыли, запахов и микробов.
Охладитель — служит для охлаждения свежего наружного воздуха с помощью фреона, либо холодной воды.
Шумоглушитель – нужен для подавления шума, который неизбежно появляется при работе приточно-вытяжной установки.
Воздушный клапан с приводом – нужен для перекрытия подачи воздушного потока в вентиляционную машину, а также регулирования его расхода при рециркуляции.
Увлажнитель – необходим для увеличения влажности воздуха в помещении.
Рекуператор – используется для сохранения энергии путем ее передачи от теплого вытяжного воздушного потока к холодному приточному.
Система автоматики – служит для автоматического поддержания заданных пользователем параметров (это блок или шкаф управления, пульт, датчики, реле, приводы, регуляторы оборотов, смесительный узел и т. д.)
Бактерицидная секция — используется для обеззараживания приточного или вытяжного воздуха от микробов.

Система управления

Непосредственное управление приточно-вытяжной установкой осуществляет контроллер. Он находится в шкафу или блоке управления. Последний может быть размещен, как на корпусе вентмашины, так и удаленно, например на стене венткамеры. В ряде случаев контроллер имеет выносной пульт дистанционного управления с жидкокристаллическим или даже сенсорным дисплеем. Контроллер осуществляет запуск и остановку вентмашины, ее аварийное отключение, регулирование расхода приточного и вытяжного воздуха, поддержание заданной пользователем температуры внутри помещения, контроль уровня загрязнения фильтрующей вставки, поддержание заданной влажности, регулирование количества теплоносителя, проходящего через водяной калорифер, регулирование расхода холодной воды или антифриза через водяной охладитель, управление сервоприводом воздушного клапана, включение и выключение наружного ККБ.

Выполняемые функции

Приточно-вытяжная установка, в зависимости от ее состава, может выполнять следующие функции:

подача в помещения приточного воздуха с улицы и удаление из помещений вытяжного
очистка наружного воздушного потока от пыли
подогрев с помощью водяного нагревателя или электрического ТЭНа
охлаждение с помощью фреонового или водяного охладителя
рекуперация (пластинчатый, роторный или гликолевый тип)

увлажнение (пароувлажнитель, ультразвуковой или поверхностный)
обеззараживание (бактерицидные ультрафиолетовые лампы)

Принцип действия

Рассмотрим принцип действия приточно-вытяжной установки с рекуператором. При включении установки автоматически открывается воздушная заслонка и воздушный поток с улицы, за счет всасывания вентилятором, попадает внутрь корпуса вентустановки. Вначале он проходит через воздушный фильтр, здесь происходит его очистка от частиц пыли, растений и т. п. Далее очищенный воздушный поток попадает в рекуператор, где он частично нагревается за счет тепла вытяжного воздуха. Затем поступает в нагреватель (водяной калорифер или электро-ТЭН), здесь он догревается до заданной на пульте управления температуры. И наконец, пройдя через вентилятор , по сети воздуховодов, подается в обслуживаемые помещения. Управление работой приточно-вытяжной установки осуществляет система автоматики, описанная ниже.

В большинстве случаев после вентилятора дополнительно монтируется шумоглушитель для снижения шума, возникающего при работе вентмашины. Если приточно-вытяжная установка имеет в своем составе секцию охлаждения, то воздух после нагревателя проходит через фреоновый охладитель (он же испаритель) работающий от внешнего компрессорно-конденсаторного блока или водяной охладитель, работающий от чиллера, где он охлаждается до заданной температуры. Также приточно-вытяжная установка может иметь секцию увлажнения, где происходит увеличение влажности воздушного потока с помощью промышленного увлажнителя.

Одновременно с вышеописанными процессами вытяжной воздух за счет засасывается вытяжным вентилятором попадает внутрь корпуса приточно-вытяжной установки, где он проходит через рекуператор, здесь он отдает свое тепло приточному воздушному потоку далее, пройдя через вентилятор , он удаляется на улицу.

Классификация, виды и типы

По способу подогрева наружного воздуха приточно-вытяжные установки делятся на:

водяные – воздух нагревается с помощью горячей воды, подающейся в водяной нагреватель (калорифер)
электрические — воздух нагревается с помощью электронагревателя (электрических ТЭНов)

По способу охлаждения воздушного потока приточно-вытяжные установки могут быть:

с фреоновым охлаждением при помощи ККБ
с водяным охлаждением при помощи чиллера

По способу энергосбережения вентмашины бывают:

обычные – без рекуперации или рециркуляции
с рекуперацией (роторный, пластинчатый или гликолевый тип)
с рециркуляцией (часть вытяжного воздуха подмешивается в приточный)

По способу крепления и подключения приточно-вытяжные установки бывают:

напольные – устанавливаются на полу

подвесные – крепятся к потолку, либо к стене

По конструкции корпуса вентустановки могут быть:

обычные – без теплошумоизоляции (корпус из листовой стали)
теплошумоизолированные (сендвич-панели)

По производительности и функциям:

бытовые — расход до 500 м³/ч
полупромышленные — производительность до 5 000 м³/ч
промышленные (центральные кондиционеры) — от 5 000 до 100 000 м³/ч

Основные параметры

Производительность или расход – Количество воздуха, которое приточно-вытяжная установка может подать в помещение и забрать из него в единицу времени. Измеряется как правило в кубических метрах в час м³/ч
Свободный напор или свободное давление он же напор на сеть — это такое давление, которое необходимо для преодоления аэродинамического сопротивления системы вентиляции (воздуховоды, воздухораздающие и вытяжные устройства, сетевые элементы, и т.д.). Номинировано в Паскалях

Напряжение питания – напряжение из электрической сети, которое необходимо для работы данной машины, Вольт.
Потребляемая мощность – количество электрической энергии, потребляемое приточно-вытяжной установкой в единицу времени, измеряется в кВт.
Мощность нагрева – количество тепла, которое приточно-вытяжная установка может передать приточному воздуху в единицу времени, номинирована в кВт или в ккалл
Мощность охлаждения – количество холода, которое приточно-вытяжная установка может забрать у приточного воздушного потока в единицу времени, также как и предыдущий параметр номинирована в кВт или в ккалл
Спепеть очистки воздуха воздушным фильтром, измеряется в так называемых классах очистки EU3, EU4 и т. д. Чем выше класс, тем соответственно тоньше очистка.
Уровень аккустического шума – звуковое давление, которое создает машина во время своей работы, измеряется Дб.
Гарабитные размеры или габариты, мм
Вес или масса, кг
Присоединительные размеры к воздуховодам системы вентиляции

Применение

Приточно-вытяжные установки применяются в тех случаях, когда в помещение или группу помещений необходимо подать свежий воздух с улицы, а также очистить его от загрязнений, подогреть или охладить; а также удалить из помещений отработанный вытяжной воздух. В некоторых случаях для экономии тепла такая вентустановка имеет в своем составе рекуператор. Согласно многочисленным независимым источникам, приточно-вытяжные установки на сегодняшний день – это самый популярный вид климатическго оборудования после кондиционеров. Причин этому две: во-первых, свежий воздух в помещении – это если можно так сказать – предмет первой необходимости, а уже за ним идут, охлаждение, влажность и т. д; во вторых рынок приточно-вытяжных установок в настоящий момент, достаточно насыщен, а потому цены на них достаточно низкие и такие вентустановки стали доступны не только различным предприятиям, офисам, но и частным лицам, т. е. владельцам квартир, загородных домов и коттеджей.

Вентиляционные установки, вентустановки по цене завода

Каталог
Вентустановки

Вентиляционная установка – это машина, которая служит для подачи в помещения свежего воздуха с улицы, а также она может удалять из помещений вытяжной воздух. Кроме этого вентустановка может выполнять ряд других функций, описанных ниже. Предлагаемые нами вентустановки высокого качества имеются в наличии на складе в Москве, цена на них ниже аналогов.

Конструкция и элементы

Вентиляционная установка может быть как моноблочного (чаще компактного) исполнения ( все компоненты находятся в одном корпусе), так и наборного секционного типа ( каждый из компонентов имеет свой корпус и эти корпуса в свою очередь последовательно соединены между собой крепежными средствами)

Корпус вентиляционной установки может быть как обычный – без теплоизоляции и шумоизоляции, так и теплоизолированный и шумоизолированный. Рабочее колесо вентилятора может иметь клино-ременную передачу, либо прямую посадку.

Вентиляционная установка может содержать некоторые их перечисленных ниже элементов, каждый из которых выполняет свою функцию:

вентилятор – устройство, которое перемещает воздушный поток, т. е. для подачи его с улицы в помещение и наоборот.
Воздушный фильтр – служит для очистки свежего наружного воздуха от пыли, запахов и микробов.
Нагреватель – служит для подогрева свежего наружного воздуха с помощью горячей воды, либо электричества.
Охладитель — служит для охлаждения свежего наружного воздуха с помощью фреона, либо холодной воды.
Шумоглушитель – используется для снижения шума, возникающего при работе вент установки.
Воздушная заслонка – служит для перекрытия подачи воздушного потока в вентустановку, а также регулирования его расхода.
Увлажнитель – служит для увлажнения свежего наружного воздуха.
Рекуператор – устанавливается для энергосбережения путем передачи тепла от теплого вытяжного воздушного потока к холодному приточному.
Автоматика – нужна для автоматического поддержания заданных параметров ( это блок управления, пульт, датчики, приводы, смесительный узел и т. д.)
Бактерицидная секция — для обеззараживания приточного или вытяжного воздуха от микробов.

Управление

Управление вентиляционной установкой осуществляет контроллер. Он располагается в шкафу управления. Последний может находиться, как непосредственно на корпусе вент установки, так и удаленно, например на стене. Очень часто контроллер снабжен выносным пультом управления с дисплеем. Контроллер осушествляет включение и выключение вентмашины, аварийное отключение, регулирование расхода приточного и вытяжного воздуха, поддержание заданной температуры воздуха, контроль уровня загрязнения воздушного фильтра, поддержание заданной относительной влажности воздуха, регулирование расхода горячей воды через водяной калорифер, регулирование расхода холодной воды через водяной охладитель, управление приводомвоздушной заслонки, включение и выключение компрессорно-конденсаторного блока.

Принцип действия

Рассмотрим принцип действия простейшей приточной установки. При включении вентустановки открывается воздушный клапан и воздушный поток с улицы, за счет засасывается вентилятором, попадает внутрь корпуса вентиляционной установки. В начале он проходит через заслонку или клапан, затем поступает в воздушный фильтр, где происходит его очистка от частиц пыли, растений и т. п. После этого воздух поступает в нагреватель (водяной калорифер или электро-ТЭН), где он подогревается до заданной пользователем температуры. И наконец, пройдя через вентилятор , по сети воздуховодов, поступает в вентилируемые помещения. Управление работой вентиляционной установки осуществляет система автоматики, описанная ниже.

Очень часто после вентилятора дополнительно устанавливается шумоглушитель для снижения шума, возникающего при работе вент установки. Если вентустановка имеет секцию охлаждения, то воздух после нагревателя проходит через фреоновый воздухоохладитель (он же испаритеть), работающий от внешнего ККБ или водяной охладитель, работающий от чиллера, где он охлаждается до требуемой температуры. Также вентиляционная установка может иметь секцию увлажнения, где расположен распределитель влаги промышленного увлажнителя. Здесь воздушный поток насыщается водяными парами и тем самым увеличивается его относительная влажность. В приточно-вытяжной установке вытяжной воздух за счет засасывается вытяжным вентилятором попадает внутрь корпуса вентиляционной установки и, пройдя через вентилятор , удаляется на улицу.

В большинстве современным вентустановок имеется рекуператор, в этом случае тепло от теплого вытяжного воздуха к холодному приточному. Иногда, для экономии тепла, вентиляционную установку снабжают секцией рециркуляции, в этом случае часть теплого вытяжного воздуха смешивается с холодным приточным и поступает в помещение.

Выполняемые функции

Вентиляционная установка, в зависимости от ее состава, может выполнять следующие функции:

подача в помещения приточного воздуха с улицы
удаление из помещений вытяжного воздуха
очистка воздушного потока от пыли
подогрев
охлаждение
рекуперация
увлажнение
обеззараживание

Классификация, виды и типы

По своему прямому назначению вент установки делятся на:

приточные – служат для подачи свежего наружного воздуха с улицы в помещение
приточно-вытяжные — служат для подачи свежего наружного воздуха с улицы в помещение и забора из помещения вытяжного воздуха.
вытяжные вентиляционные установки — служат для забора из помещения вытяжного воздуха.

По способу нагрева свежего наружного воздуха вентиляционные установки делятся на:

водяные – воздушный поток нагревается с помощью горячей воды, подающейся в водяной нагреватель (калорифер)
электрические — воздух нагревается с помощью электронагревателя ( электрических ТЭНов)

По способу энергосбережения вентиляционные установки бывают:

обычные – без рекуперации или рециркуляции
с рекуперацией
с рециркуляцией

По способу охлаждения свежего наружного воздуха вентиляционные установки делятся на:

с фреоновым охлаждением
с водяным охлаждением

По способу крепления и подключения вентиляционные установки бывают:

напольные – устанавливаются на полу
подвесные – крепятся к потолку, либо к стене

По конструкции корпуса вент установки могут быть:

обычные – без теплошумоизоляции
теплошумоизолированные

По производительности и функциям:

бытовые
полупромышленные
промышленные

Основные характеристики

Расход или производительность – Количество воздуха, которое вентиляционная установка может подать в единицу времени. Измеряется как правило в м³/ч
Свободное давление или свободный напор или напор на сеть — это давление, которое необходимо для преодоления сопротивления вентиляционной системы (воздуховоды, воздухораздающие и вытяжные устройства, сетевые элементы, и т.д.). Измерается в Па
Потребляемая мощность – Количество электро энергии, потребляемое вентиляционной установкой в единицу времени, кВт.
Напряжение питания – напряжение электрической сети, требуемуе для питания данной машины, Вольт.
Уровень аккустического шума – мощность звука, который издает вентустановка во время своей работы, Дб.
Мощность подогрева – Количество энергии, которое вентиляционная установка может передать приточному воздуху в единицу времени, кВт
Мощность охлаждения – Количество энергии, которое вентиляционная установка способна забрать у приточного воздуха в единицу времени, кВт
Степень очистки воздуха воздушным фильтром, EU
Гарабитные размеры, мм
Вес или масса, кг
Присоединительные размеры к воздуховодам.

Применение

Согласно многочисленным независимым источникам, вентиляционные установки на сегодняшний день – это самый популярный видклиматическго оборудования после кондиционеров. Причин этому две: во-первых, свежий воздух в помещении – это если можно так сказать – предмет первой необходимости, а уже за ним идут, охлаждение, влажность и т. д; во вторых рынок вентиляционных установок в настоящий момент, достаточно насыщен, а по тому цены на них достаточно низкие и вентиляционные установки стали доступны не только различным предприятиям, офисам, но и частным лицам, т. е. владельцам квартир, загородных домов, коттеджей.

Mitsubishi Electric — Приточно-вытяжные установки Лоссней (Lossnay)

Настенная приточно-вытяжная установка (расход воздуха 51 м³/ч) VL-50
Настенная приточно-вытяжная установка (расход воздуха 100 м³/ч) VL-100
Настенная приточно-вытяжная установка (расход воздуха 250~500 м³/ч) VL-CZPVU-R/L-E
Канальные приточно-вытяжные установки (расход воздуха 150~2000 м³/ч) LGH-RVX-ER
Канальные приточно-вытяжные установки (расход воздуха 1500~2500 м³/ч) LGH-RVXT-E1
Фреоновая секция охлаждения и нагрева GUG для вентустановок Lossnay (расход воздуха 500~2500 м³/ч)

Описание серии

Вентиляция зданий и помещений может привести к значительным теплопотерям. Приточно-вытяжная установка Lossnay (Лоссней) позволяет утилизировать до 70% энергии, затрачиваемой на охлаждение или нагрев воздуха в помещениях. Системы Lossnay не только снижают операционные затраты на электроэнергию, но и позволяют снизить стоимость оборудования до 30% благодаря установке менее мощных моделей.

Вентиляционная установка Lossnay утилизирует явную и скрытую теплоту воздуха, то есть почти выравнивает не только температуру приточного и вытяжного воздуха, но и его влагосодержание. Благодаря использованию специального материала рекуператора приточный воздух охлаждается и осушается летом, а также нагревается и увлажняется зимой за счет вытяжного воздуха. Материал рекуператора имеет избирательную проницаемость к различным газам, что обеспечивает свободное прохождение водяного пара и препятствует прониканию загрязняющих веществ (углекислый газ, аммиак) через стенки теплообменника.

Описание принципа работы и технологии приточно-вытяжных установок Lossnay: открыть (1,1 МБ, 2 стр. )

VL-50S2-E, VL-50ES2-E, VL-50SR2-E

Настенная приточно-вытяжная установка (расход воздуха 51 м

³/ч)

Для поддержания здорового микроклимата в квартире следует продумать систему приточной вентиляции. Эффективной, с точки зрения стоимости, комфорта, надежности и энергосбережения, является приточно-вытяжная установка Lossnay.

В установках Lossnay установлен запатентованный компанией Mitsubishi Electric рекуператор, где приточный и вытяжной воздух обмениваются теплотой и влагой. Зимой воздух, подаваемый в комнату, подогревается и увлажняется теплым воздухом, который удаляется из комнаты. Летом, наоборот, подаваемый воздух частично охлаждается и осушается. Это не только снижает потребление энергии, но и улучшает самочувствие.

В установке Lossnay нет движущихся частей, кроме вентилятора, поэтому она нуждается лишь в несложном обслуживании — чистке фильтра и теплообменника.

Модели VL-50 устанавливаются на стене: горизонтально или вертикально.
Воздух подается и удаляется через одно отверстие в стене диаметром 120 мм.
Расход воздуха может регулироваться (высокий и низкий).
Встроена заслонка, которая перекрывает приточный канал (режим «Только вытяжка») или оба канала, если на улице слишком холодно.
В комплекте с приборами VL-50 поставляются аксессуары для монтажа, а также высокоэффективный фильтр P-50HF2-E.

Управление
Модель «VL-50S2-E» — встроенный шнуровой выключатель и переключатель скорости
Модель «VL-50ES2-E» — проводной выключатель (ВКЛ/ВЫКЛ) и переключатель (ВЫСОКИЙ/НИЗКИЙ расход воздуха) сторонних производителей
Модель «VL-50SR2-E» — беспроводный ИК-пульт в комплекте

Презентация модели
Видеообзор
Информационная брошюра
Характеристики VL-50S2-E (шнуровой выключатель и переключатель скорости)
Характеристики VL-50ES2-E (проводной выключатель (ВКЛ/ВЫКЛ) и переключатель скорости)
Характеристики VL-50SR2-E (беспроводный ИК-пульт в комплекте)

VL-100EU5-E

Настенная приточно-вытяжная установка (расход воздуха 100 м

³/ч)

Модель VL-100EU5-E устанавливается на стене (только горизонтально).
Воздух подается через два отверстия в стене диаметром 85-90 мм.
Расход воздуха может регулироваться (высокий и низкий).
Встроена заслонка, которая перекрывает приточный канал (режим «Только вытяжка») или оба канала, если на улице слишком холодно.
В комплекте с прибором VL-100EU5-E поставляются аксессуары для монтажа, а также высокоэффективный фильтр P-100HF5-E.

Управление
Для управления вентустановкой VL-100EU5-E применяются выключатель (ВКЛ/ВЫКЛ) и переключатель (ВЫСОКАЯ/НИЗКАЯ скорость вентилятора) сторонних производителей.

Презентация модели
Видеообзор
Информационная брошюра
Характеристики VL-100EU5-E (проводной выключатель (ВКЛ/ВЫКЛ) и переключатель скорости)

VL-CZPVU-R/L-E

Настенная приточно-вытяжная установка (расход воздуха 250~500 м

³/ч)

Настенные приточно-вытяжные установки VL-CZPVU-R/L-E оснащены воздухо- и влагонепроницаемым рекуператором, обеспечивающим полное разделение каналов вытяжного и приточного воздуха. Это позволяет осуществлять рекуперацию теплоты из помещений с повышенными тепловыделениями и влажностью, например, кухни и ванные.

Каждая установка доступна в двух исполнениях «-R» и «-L» для подвода воздуховодов наружного воздуха с правой или с левой стороны.

Низкий уровень шума: от 15 дБ(А) для установок VL-250/350CZPVU-R/L-E.
Бесколлекторные электродвигатели вентиляторов постоянного тока обеспечивают низкое потребление электроэнергии.
Система поставляется с двумя фильтрами (приток и вытяжка) класса EU-G3.
Доступны высокоэффективные фильтры NOx и PM2.5 (опции). Воздушные фильтры устанавливаются непосредственно в корпус вентустановки.
Допускается дисбаланс приточного и вытяжного воздуха.
Режимы работы: автоматический, рекуперация, без теплообмена.
Пульт управления встроен в корпус установки.
Вентустановки допускают подключение Wi-Fi интерфейса MAC-587IF-E для местного и удалённого управления.

MELVEST — новая программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay.

Информационная брошюра
Характеристики VL-CZPVU-R-ERT (подключение наружного воздуха справа)	250 м³/ч 320 м³/ч 500 м³/ч
Характеристики VL-CZPVU-L-ERT (подключение наружного воздуха слева)	250 м³/ч 320 м³/ч 500 м³/ч

LGH-RVX-ER

Канальные приточно-вытяжные установки (расход воздуха 150~2000 м

³/ч)

Модели серии LGH-RVX-E оснащены бесколлекторными электродвигателями постоянного тока, что обеспечивает низкое потребление электроэнергии.

Система поставляется с двумя фильтрами (подача и вытяжка) класса EU-G3.

Предусмотрена автономная работа, работа совместно с кондиционерами серии Mr. Slim, а также в составе мультизональной VRF-системы City Multi.

Подавление шума в канале приточного воздуха. Уровень наружного шума снижается на 40 дБ.

Режимы работы: автоматический, рекуперация, без теплообмена. Предусмотрена возможность внешнего управления скоростью вентиляторов сигналом 0~10 В, а также подключение к системе диспетчеризации.

Встроенная система управления внешним приточным нагревателем.

Для управления используется русифицированный пульт PZ-61DR-E со встроенным недельным таймером или упрощенный пульт PZ-43SMF-E.

Предусмотрено подключение датчика углекислого газа. По сигналу датчика (сухой контакт) вентустановка переходит на высокую скорость вращения вентилятора вне зависимости от скорости, установленной на пульте управления.

Вентустановки LGH-RVX-E1 допускают подключение Wi-Fi интерфейса MAC-567IF-E1 для местного и удаленного управления.

Срок службы теплообменного элемента до 10 лет.
В качестве материала рекуператора используется ультратонкая пленка.
Допускается дисбаланс приточного и вытяжного воздуха.

Программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay

Информационная брошюра
Характеристики LGH-RVX-ER	150 м³/ч 250 м³/ч 350 м³/ч 500 м³/ч 650 м³/ч 800 м³/ч 1000 м³/ч 1500 м³/ч 2000 м³/ч

LGH-RVXT-E1

Канальные приточно-вытяжные установки (расход воздуха 1500~2500 м

³/ч)

Высота вентустановки 500 мм.

Низкий уровень шума.

Система поставляется с двумя фильтрами (подача и вытяжка) класса EU-G3. Срок службы комплекта фильтров составляет около 5 лет.

Подавление шума в канале приточного воздуха. Уровень наружного шума снижается на 40 дБ.

Встроенная система управления внешним приточным нагревателем.

Вентустановки LGH-RVXT-E1 допускают подключение Wi-Fi интерфейса MAC-567IF-E1 для местного и удаленного управления.

Срок службы теплообменного элемента до 10 лет.
Высокая эффективность утилизации тепла. В качестве материала рекуператора используется ультратонкая пленка.
Допускается дисбаланс приточного и вытяжного воздуха.

Программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay

Информационная брошюра
Характеристики LGH-RVXT-E1	1500 м³/ч 2000 м³/ч 2500 м³/ч

GUG-01/02/03 SL-E

Канальные фреоновые секции охлаждения и нагрева (расход воздуха 500~2500 м

³/ч)

Фреоновая секция охлаждения и нагрева GUG-SL-E предназначена для подключения к выходу притока приточно-вытяжных установок Lossnay серии LGH-RVX и LGH-RVXT. Предусмотрены 2 способа регулирования холодо- и теплопроизводительности: по температуре воздуха в помещении (в вытяжном канале), а также по температуре воздуха, подаваемого в помещение (кроме GUG-01SL-E). В первом случае вентустановка поддерживает целевую температуру в обслуживаемом помещении, а во втором — снимает избыточное теплосодержание приточного воздуха летом или подогревает его зимой. В качестве компрессорно-конденсаторных блоков (ККБ) используются наружные блоки полупромышленной серии Mr.SLIM PUHZ-ZRP. Список совместимых ККБ приведен в Информационной брошюре.

Фреоновая секция GUG-SL-E имеет 2 печатных узла в блоке управления. Один, построенный на основе контроллера PAC-IF013B-E, осуществляет взаимодействие с ККБ, а другой — с вентустановкой LGH-RVX(T).

Управляет секцией специальный настенный пульт, поставляемый в комплекте. С его помощью осуществляется включение/выключение всей системы, переключение режимов (охлаждение, нагрев, вентиляция) и установка целевой температуры.
Дополнительный пульт (опция PZ-61DR-E) может быть подключен к вентустановке Lossnay для настройки ее специальных функций.

Примечание.
Для совместимости с GUG-SL-E приточно-вытяжная установка Lossnay серии LGH-RVX должна иметь дату производства «июнь 2016» или позднее (серийный номер 16060001 и выше, версия встроенного программного обеспечения «05» или выше).

Информационная брошюра
Характеристики GUG-01/02/03 SL-E	4 кВт 7.1 кВт 12.5 кВт

Примечания:

1. MELVEST — новая программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay.
2. Программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay

Сушильная машина вентиляционная или конденсационная: что лучше

Наличие современной стиральной машины в доме давно перестало быть роскошью: грязные вещи, обувь, головные уборы становятся чистыми всего за час-полтора. Следующий этап – сушка. Производители бытовой техники решили и эту проблему: больше не нужны веревки на балконе и громоздкие сушилки, достаточно приобрести еще одну «домашнюю помощницу». Однако и здесь есть над чем подумать: какую сушильную машину вентиляционную или конденсационную выбрать, с тепловым насосом или без, в чем между ними разница и что лучше?

Привычная вентиляционная или современная конденсационная?

Для жителей Европы и Америки сушильная машина – привычный бытовой прибор. Они появились в 40-х годах прошлого века и долгие годы их конструкция практически не менялась. Единственные изменения – появление современного дизайна и замена механического блока управления электронным. В страны постсоветского пространства техника пришла в двухтысячных годах, но встретить ее можно далеко не в каждом доме.

Причин несколько:

малогабаритные квартиры, где сложно разместить большое количество техники;
необходимость оплаты электроэнергии: солнце и ветер выполняют сушку вещей бесплатно;
недоверие к подобной бытовой технике.

Если же вопрос о приобретении сушилки встал остро, следует рассмотреть представленные на рынке модели и понять, что лучше выбрать. Так, сушильные машины делятся на вентиляционные или конденсационные, и каждая имеет свои преимущества.

Вентиляционная. Требует подключения к домовой вентиляции: труба прибора выводится либо непосредственно на улицу, либо в соответствующее отверстие ванной комнаты. Установка прибора включает проведение дополнительных монтажных работ, часто достаточно сложных и дорогостоящих, и после подключения перенести технику в другое место будет практически невозможно.

Не стоит выбирать данную модель и жителям стран, где температура воздуха опускается ниже нуля, так как эксплуатировать такую сушилку при отрицательных показателях термометра запрещено.

Причина проста: выводимый наружу конденсат будет намерзать на выводную трубу, что приведет к поломке агрегата.

Конденсационная. Более удобная модель сушильной машины, не требующая сложных конструкций. Влага от мокрых вещей проходит через теплообменник, благодаря которому снова превращается в жидкость. Уже в жидком состоянии она собирается в резервуар, откуда по окончании работы ее удаляют. Делается это вручную либо автоматически, если современная модель оснащена специальным устройством, удаляющим воду сразу в канализационную трубу.

С тепловым насосом. Более современная и удобная модель из класса конденсационных. Оснащена специальным компрессором, чья задача – принудительно охладить влажный воздух, поступающий из барабана. С его помощью достигаются три цели:

конденсат преобразуется в жидкость;
из поступившего влажного воздуха убирается лишнее тепло;
нагревается новая партия воздуха для дальнейшего поступления в барабан.

Недостаток сушилок с тепловым насосом – их стоимость, значительно превышающая цену на конденсационные и вентиляционные модели. Однако они более экономичны при эксплуатации и незаменимы при отсутствии балкона. Современная техника легко устанавливается сверху на стиральную машину, что позволяет сэкономить место в небольших квартирах.

Конденсационные сушильные машины – это оптимальный выбор для семей, проживающих в средней полосе и желающих эксплуатировать технику в течение всего года. Современные модели способны высушить до 8 килограмм белья за один час работы, а наличие дополнительных опций значительно облегчит дальнейший уход за одеждой.

На что обратить внимание при покупке сушилки?

Первое и основное, что следует учитывать при покупке сушильной машины – стоимость ее эксплуатации, то есть расход электроэнергии при работе. Об этом расскажет класс энергоэффективности, указанный в техническом паспорте изделия. Большинство современных бытовых приборов достаточно экономичны и имеют класс А, однако в продаже все еще можно встретить сушилки класса С. От их покупки лучше отказаться, так как расход электричества и последующие суммы в платежках, будут заоблачными: сушилка потребляет в 3-4 раза больше электроэнергии, чем стиральная машина.

Машины с классом энергопотребления А имеют рядом с буквой и знак «+». Чем больше «плюсов» – тем меньше электрической энергии расходуется при эксплуатации. В среднем, показатели следующие:

А+++ – 150-200 кВт/год;
А++- 160-230 кВт/год;
А+ – 180-250 кВт/год;
А- от 200 до 290 кВт/год;
В – от 450 до 650 кВт/год;
С – свыше 650 кВт/год.

Класс энергопотребления влияет на стоимость бытовой техники, но незначительно: выбрать экономную помощницу легко даже в средней ценовой категории. Еще один важный параметр – программы. С их помощью можно изменять длительность сушки, подбирать тип ткани, регулировать различные настройки. Также производители оснащают свои модели дополнительными опциями, такими как «Разглаживание паром», «Проветривание» и прочие.

Следующий критерий выбора – тип загрузки. Как и у стиральных машин, он может быть фронтальным и вертикальным. На качество сушки этот параметр не влияет, но от него зависит расположение агрегата. Машину с фронтальной загрузкой можно разместить на стиралке, вертикальный же тип требует установки на низкой поверхности.

Для небольших квартир важны будут и габариты изделия. Средние размеры сушильных камер:

ширина от 55 до 70 см;
глубина от 55 до 65 см;
высота в среднем 85 см.

Кроме этого важен и объем барабана: при 100 литрах объема бытовой прибор сможет за раз высушить 5-6 килограмм вещей.

Сушильные машины достаточно шумные в работе, даже самым известным производителям не удалось снизить уровень шума ниже 65-70 Дб. Если сравнивать с другими бытовыми приборами, звук от сушилки такой же, как при уборке пылесосом. Это стоит учитывать при их установке: не желательно располагать их рядом со спальней, детской комнатой или рабочим кабинетом.

Поделитесь своим мнением — оставьте комментарий

Приточно-вытяжные установки — описание, виды и применение

Полезные статьи » Приточно-вытяжные установки — описание, виды и применение

Содержание статьи:

Описание и применение приточно-вытяжных установок
Вентиляционные установки с рекуперацией тепла
Разновидности приточно-вытяжных установок с рекуператором
Управление приточно-вытяжными установками

Описание и применение приточно-вытяжных установок

Приточно-вытяжные вентиляционные установки предназначены для организации оптимального режима воздухообмена между внутренним пространством помещения и улицей. Они совмещают в себе функции вытяжных и приточных установок, параллельно обеспечивая приток необходимого количества свежего и выведение отработанного воздуха.

Универсальная технология работы и обширный модельный ряд производителей обеспечивают возможность применения приточно-вытяжных установок для устройства вентиляции в помещениях промышленного и коммерческого назначения, в общественных местах с высокой проходимостью людей, а также в частных жилых домах и квартирах. Выбор конкретной модели зависит от общей площади помещения и необходимой производительности, которая задаётся по интенсивности потребления воздуха.

приточно-вытяжной вентиляции

вентиляционных систем

Дополнительная обработка потоков воздуха при поступлении в помещение — очистка с помощью фильтров, нагрев с помощью рекуператора и охлаждение посредством смеси воды с гликолем или холодильной машины.
Принудительный воздухообмен обеспечивает постоянную циркуляцию воздуха в пределах всего помещения.
Экономия на мощности отопительной системы за счёт предварительного подогрева входящего потока. В зависимости от требуемой температуры и интенсивности нагрева возможен полный отказ от стандартного отопления.
Нагрев входящего потока за счёт тепла, которое отдаёт выходящий отработанный воздух.

Вентиляционные установки с рекуперацией тепла

Понятие рекуперации тепла в отношении вентиляционных установок означает процесс нагрева входящего потока воздуха при помощи тепловой энергии, которую отдаёт выходящий отработанный поток. Помимо непосредственной экономии за счёт сокращения потребности в отоплении, использование систем с функцией рекуперации позволяет сократить энергозатраты, необходимые для работы устройства. ПВУ с рекуператором комплектуются воздухонагревателем меньшей мощности, а разница в выработке тепла компенсируется его передачей от выводимого воздушного потока к приточному.

На практике отмечается повышенный спрос на приточно-вытяжные установки с рекуператорами для помещений, в которых требуется сэкономить на расходе энергии. В качестве примеров можно привести офисные пространства, помещения промышленных предприятий или большие загородные частные дома. Устройства такого типа менее востребованы в квартирах, поскольку для их установки необходима прокладка дополнительных каналов воздухопроводной сети, протяжённость которых примерно вдвое длиннее стандартной.

Разновидности приточно-вытяжных установок с рекуператором

В зависимости от типа рекуператора различают две основные категории ПВУ:

ПВУ с роторным рекуператором — оптимальный вариант для использования в местностях с холодным климатом. Отличаются высокой эффективностью работы в любое время года, сохраняют работоспособность даже в условиях очень низкой температуры воздуха. Не склонны к обмерзанию, что обеспечивает дополнительную экономию электроэнергии и более быструю окупаемость изделий. В стандартном варианте комплектуются конденсационными роторами, но оптимальные характеристики в энергосбережении, регулировании уровня влажности и создании комфортного климата в помещении демонстрируют ПВУ с сорбционными роторами.

ПВУ с пластинчатым рекуператором — оптимальный вариант для применения в условиях тёплого климата. Это объясняется тем, что в нерабочем состоянии, при уличной температуре воздуха ниже 0 °С, происходит обледенение теплоутилизатора. В результате при включении устройство тратит определённое количество электроэнергии на нагрев теплоутилизатора и только после этого приступает к основным функциям. Это утверждение относится к моделям, которые укомплектованы перекрестноточными роторами. Более производительными и экономичными являются устройства с энтальпийными рекуператорами пластинчатого типа, которые обеспечивают увлажнение приточного воздуха за счёт специальной мембраны.

Управление приточно-вытяжными установками

Дополнительное преимущество использования ПВУ — гибкая система настроек и возможность управления характеристиками работы оборудования в зависимости от текущих потребностей. Для удобства пользователей устройства оснащены пультами дистанционного управления, с помощью которых можно регулировать основные параметры вентиляции. В большинстве случаев, воспользовавшись пультом можно выполнить следующие действия:

Переключение между стандартными значениями параметров или переход на режим автоматической настройки.
Установка ограничения по влажности воздуха.
Регулировка требуемой температуры воздуха в помещении.
Переключение в режим приточной вентиляционной установки.
Переключение в режим вытяжной вентиляционной установки.
Регулировка скорости вращения вентилятора (увеличение или уменьшение силы потока воздуха).

Ассортимент приточно-вытяжных вентиляционных установок позволяет подобрать недорогую и экономичную в обслуживании систему для вентиляции помещений любой площади и назначения.

Наверх

Что такое вентилятор и зачем он вам нужен?

Аппарат искусственной вентиляции легких — это аппарат, который помогает вашим легким работать. Это может быть спасательной машиной, если у вас есть состояние, из-за которого вам трудно дышать правильно, или когда вы вообще не можете дышать самостоятельно.

Аппарат искусственной вентиляции легких помогает нагнетать воздух в легкие и выводить их из них, чтобы ваш организм мог получать необходимый ему кислород. Вы можете носить подогнанную маску, чтобы облегчить поступление кислорода из аппарата ИВЛ в легкие. Или, если ваше состояние более серьезное, вам в горло может быть вставлена дыхательная трубка, чтобы снабжать легкие кислородом.

Вентиляторы чаще всего используются в больницах. Врач или респираторный терапевт будут контролировать, сколько кислорода поступает в ваши легкие с помощью аппарата ИВЛ.

Другие названия, под которыми известны вентиляторы, включают:

респиратор
дыхательный аппарат
механическая вентиляция легких

В этой статье более подробно рассказывается о том, когда может понадобиться вентилятор, как он работает и каковы риски находятся.

Неспособность самостоятельно дышать правильно называется дыхательной недостаточностью и представляет собой неотложную ситуацию, угрожающую жизни.

Если ваш мозг, сердце, печень, почки и другие органы не получают достаточного количества кислорода, они не смогут функционировать должным образом. Аппарат ИВЛ может помочь вам получить кислород, необходимый для работы ваших органов.

Состояние здоровья

Затрудненное дыхание может быть вызвано многими заболеваниями, такими как:

острый респираторный дистресс-синдром (ОРДС)
хроническая обструктивная болезнь легких (ХОБЛ)
астма
черепно-мозговая травма
cardiac arrest
pneumonia
collapsed lung
stroke
coma or loss of consciousness
drug overdose
hypercapnic respiratory failure
lung infection
myasthenia gravis
sepsis, an infection in your blood
upper травмы спинного мозга
преждевременное развитие легких (у младенцев)
синдром Гийена-Барре
боковой амиотрофический склероз (БАС), широко известный как болезнь Лу Герига

COVID-19 и аппараты ИВЛ
Аппараты ИВЛ также использовались у некоторых пациентов с диагнозом COVID-19. Механическая вентиляция используется только в самых тяжелых случаях, когда легкие заполнены жидкостью, что затрудняет дыхание. У большинства людей с диагнозом COVID-19 наблюдаются легкие или умеренные симптомы.
Получите последние обновления COVID-19 здесь.

Хирургия

Если вам проводят общую анестезию во время хирургической процедуры, вам может понадобиться подключиться к аппарату искусственной вентиляции легких, пока вы спите. Это связано с тем, что некоторые анестезирующие препараты могут мешать вам правильно дышать самостоятельно, пока вы находитесь в состоянии, похожем на сон.

Во время операции вам может потребоваться подключение к аппарату искусственной вентиляции легких в течение следующего периода времени:

Во время операции. Пока вы находитесь под общим наркозом, вам может временно помочь аппарат ИВЛ.
Восстановление после операции. Иногда при очень сложных операциях пациенту может потребоваться аппарат ИВЛ, чтобы помочь ему дышать в течение нескольких часов или дольше после операции.

Продолжительность вашего пребывания на аппарате ИВЛ зависит от причины, по которой вам требуется помощь при дыхании.

Если вам понадобится ИВЛ во время операции, вы, как правило, будете на ИВЛ только в состоянии, похожем на сон. Это может варьироваться от менее часа до нескольких часов и более.

Если вам нужен аппарат ИВЛ по состоянию здоровья, возможно, вам придется пользоваться им в течение нескольких часов, дней, недель или дольше. Это зависит от того, сколько времени потребуется вашим легким, чтобы окрепнуть и начать нормально функционировать самостоятельно.

Вентилятор не лечит болезнь. Работа аппарата ИВЛ заключается в том, чтобы поддерживать ваше дыхание, пока ваше тело борется с инфекцией или болезнью или восстанавливается после травмы.

Продолжительность ИВЛ при COVID-19
Согласно исследованию 2020 года, типичная продолжительность ИВЛ у пациентов с тяжелыми симптомами COVID-19 составляет от 8 до 10 дней.

Аппарат искусственной вентиляции легких использует давление для вдувания насыщенного кислородом воздуха в дыхательные пути и удаления углекислого газа из организма.

Ваши дыхательные пути включают:

нос
рот
горло (глотку)
голосовой аппарат (гортань)
дыхательное горло (трахея)
легочные трубки (бронхи)

Кислород из аппарата искусственной вентиляции легких можно подавать в легкие одним из двух способов: с помощью надетой маски или с помощью дыхательной трубки.

С лицевой маской

Использование лицевой маски для подачи кислорода в легкие называется неинвазивной вентиляцией легких.

При этом типе вентиляции на нос и рот надевается подогнанная пластиковая маска для лица. От лицевой маски к аппарату ИВЛ будет подсоединена трубка, которая будет нагнетать воздух в ваши легкие. Этот метод обычно используется в тех случаях, когда проблемы с дыханием менее серьезны.

Этот метод вентиляции имеет несколько преимуществ:

Это более удобно, чем дыхательная трубка, которая вводится в горло.
Не требует успокоительного.
Позволяет говорить, глотать и кашлять.
Это может снизить риск побочных эффектов и осложнений, таких как инфекция и пневмония, которые чаще встречаются при вентиляции с помощью дыхательной трубки.

С дыхательной трубкой

В более тяжелых случаях вам понадобится дыхательная трубка, вставленная в горло и спускающаяся по трахее. Это называется инвазивной вентиляцией. Обычно перед проведением этой процедуры вам вводят успокоительное, так как она может вызвать боль и дискомфорт.

Дыхательная трубка, вставленная в дыхательное горло, соединена с вентилятором, который нагнетает воздух в ваши дыхательные пути, чтобы ваше тело могло получать необходимый ему кислород, пока вы лечитесь от болезни или травмы.

Если вы длительное время находитесь на аппарате искусственной вентиляции легких, вам может понадобиться трахеостомия. При этом хирург делает отверстие в передней части шеи. Трубка будет вставлена в вашу трахею ниже голосовых связок, а затем подключена к аппарату искусственной вентиляции легких.

Трахеостомия также может быть использована для того, чтобы отучить вас от аппарата ИВЛ, если вы находились на нем в течение длительного времени.

Находиться на аппарате ИВЛ, когда вы в сознании, может быть очень неудобно, особенно если вы подключены к аппарату ИВЛ с дыхательной трубкой в горле. Вы не можете говорить, есть или двигаться, пока вы подключены к аппарату ИВЛ.

Если вы подключены к аппарату ИВЛ с лицевой маской, вы, вероятно, сможете говорить, глотать и кашлять.

Лекарства

Ваш врач может дать вам лекарства, которые помогут вам чувствовать себя более расслабленно и комфортно, пока вы находитесь на аппарате ИВЛ. Это помогает сделать пребывание на аппарате ИВЛ менее травматичным. Лекарства, которые чаще всего назначают людям на ИВЛ, включают:

обезболивающие
седативные средства
миорелаксанты
снотворные

Эти препараты часто вызывают сонливость и спутанность сознания. Эти эффекты исчезнут, как только вы перестанете их принимать. Вам больше не понадобятся лекарства, как только вы закончите пользоваться аппаратом ИВЛ.

Как за вами наблюдают

Если вы подключены к аппарату искусственной вентиляции легких, вам, вероятно, понадобится другое медицинское оборудование, которое отслеживает ваше общее самочувствие. Вам могут понадобиться мониторы для:

частота сердечных сокращений
артериальное давление
частота дыхания (дыхания)
насыщение кислородом

Вам также может потребоваться регулярное рентгенологическое исследование грудной клетки или сканирование.

Кроме того, вам могут потребоваться анализы крови, чтобы проверить, сколько кислорода и углекислого газа содержится в вашей крови.

Аппарат ИВЛ может спасти вашу жизнь. Однако, как и другие методы лечения, он может вызывать потенциальные побочные эффекты. Это более распространено, если вы находитесь на искусственной вентиляции легких в течение более длительного периода времени.

Некоторые из наиболее распространенных рисков, связанных с использованием аппарата ИВЛ, включают:

Инфекция . Это один из основных рисков нахождения на аппарате ИВЛ с дыхательной трубкой. Скопление жидкости и слизи в горле и трахее может привести к скоплению микробов на дыхательной трубке. Затем эти микробы могут попасть в ваши легкие. Это может повысить риск развития пневмонии. Инфекции пазух также распространены при использовании дыхательной трубки. Вам могут понадобиться антибиотики для лечения пневмонии или инфекций носовых пазух.
Раздражение. Дыхательная трубка может натирать и раздражать горло или легкие. Это также может затруднить кашель. Кашель помогает избавиться от пыли и раздражителей в легких.
Проблемы с голосовыми связками . Дыхательная трубка проходит через ваш голосовой аппарат (гортань), в котором находятся ваши голосовые связки. Вот почему вы не можете говорить, когда используете аппарат ИВЛ. Дыхательная трубка может повредить голосовой аппарат.
Отек легких . Воздушные мешочки в легких могут быть заполнены жидкостью.
Сгустки крови . Нахождение в одном и том же положении в течение длительного времени может увеличить риск образования тромбов.
Делирий, связанный с седацией . Это может быть вызвано седативными средствами и многими другими лекарствами, которые даются человеку, находящемуся на аппарате искусственной вентиляции легких с дыхательной трубкой.
Поражение нервов и мышц . Если вы будете лежать неподвижно в течение многих дней, находясь под действием седативных средств и не дыша самостоятельно, это может привести к расстройству нервов и мышц.
Перегрузка жидкости . Это может быть вызвано длительными инфузиями, лекарственной токсичностью и почечной недостаточностью.
Травма легких . Вентилятор может вызвать повреждение легких. Это может произойти по нескольким причинам:
- слишком высокое давление воздуха в легких
- утечка воздуха в пространство между легкими и грудной стенкой (пневмоторакс)
- кислородное отравление (слишком много кислорода в легких)

Если если вы долгое время находились на аппарате ИВЛ, вам может быть трудно дышать самостоятельно, если аппарат ИВЛ не дышит за вас.

При отключении от аппарата ИВЛ у вас может появиться боль в горле или слабость в мышцах грудной клетки. Это может произойти из-за того, что мышцы вокруг груди слабеют, пока аппарат ИВЛ выполняет работу по дыханию за вас. Лекарства, которые вы получаете, находясь на аппарате ИВЛ, также могут способствовать ослаблению мышц.

Иногда может потребоваться несколько дней или недель, чтобы ваши легкие и грудные мышцы пришли в норму. Ваш врач может порекомендовать постепенно отлучать вас от аппарата ИВЛ. Это означает, что вы не будете полностью отключены от аппарата ИВЛ. Вместо этого вас будут снимать с него постепенно, пока ваши легкие не станут достаточно сильными, чтобы дышать самостоятельно без какой-либо помощи аппарата ИВЛ.

Если у вас пневмония или другая инфекция, вызванная аппаратом ИВЛ, вы все еще можете чувствовать себя плохо после отключения аппарата ИВЛ. Сообщите своему врачу, если вы чувствуете себя хуже или у вас появились новые симптомы, такие как лихорадка.

Если вы долгое время находились на аппарате искусственной вентиляции легких, многие мышцы вашего тела станут намного слабее, чем раньше. Может быть трудно легко передвигаться и заниматься своими обычными повседневными делами. Вам может потребоваться длительная физиотерапия, чтобы восстановить мышечную силу и вернуться к нормальной повседневной жизни.

Если для вашего близкого планируется вентиляция легких, есть несколько шагов, которые вы можете предпринять, чтобы сделать его жизнь более комфортной и снизить риск осложнений:

Поддерживайте и успокаивайте его присутствие, чтобы облегчить его страхи и дискомфорт . Нахождение на аппарате ИВЛ может быть пугающим, а суета и тревога могут сделать жизнь вашего близкого еще более неудобной и стрессовой.
Попросите всех посетителей тщательно вымыть руки и надеть маски.
Не позволяйте маленьким детям или людям, которые могут быть больны, посещать вашего близкого человека.
Дайте любимому человеку отдохнуть. Избегайте разговоров с ними на темы или проблемы, которые могут их огорчить.

Вентиляторы — это дыхательные аппараты, которые помогают поддерживать работу легких. Они не могут лечить или исправить проблему со здоровьем. Но они могут выполнять дыхательную работу за вас, пока вы лечитесь или выздоравливаете от болезни или состояния здоровья.

Аппараты ИВЛ могут спасти жизнь и стать важной частью поддержки лечения людей всех возрастов, включая детей и младенцев.

Продолжительность вашего пребывания на аппарате ИВЛ зависит от того, как долго вам требуется помощь при дыхании или сколько времени потребуется для лечения основного заболевания.

Некоторым людям может понадобиться аппарат ИВЛ только на несколько часов или меньше. Другим это может понадобиться в течение нескольких дней, недель или дольше. Вы, ваш врач и ваша семья можете работать вместе, чтобы решить, является ли использование аппарата ИВЛ лучшим для вас и вашего здоровья.

Что такое аппарат ИВЛ и зачем он вам нужен?

Аппарат искусственной вентиляции легких помогает нагнетать воздух в легкие и выводить их из них, чтобы ваше тело могло получать необходимый ему кислород. Вы можете носить подогнанную маску, чтобы облегчить поступление кислорода из аппарата ИВЛ в легкие. Или, если ваше состояние более серьезное, вам в горло может быть вставлена дыхательная трубка, чтобы снабжать легкие кислородом.

Другие названия, под которыми известен вентилятор, включают:

респиратор
дыхательный аппарат
механическая вентиляция легких

В этой статье более подробно рассказывается о том, когда может понадобиться вентилятор, как он работает и каковы риски. .
