Стартер: описание,виды,устройство,фото,видео,принцип работы | НЕМЕЦКИЕ АВТОМАШИНЫ



Стартер — это важнейший элемент автомобиля. На его плечи возлагается основная задача — пуск двигателя. Но, как и любой двигатель постоянного тока, стартер не обладает высокой надежностью. Иногда он выходит из строя, поэтому требуется ремонт или замена.
Как-то не слишком задумаешься о том, как работают системы автомобиля. До тех пор, пока что-то не выйдет из строя. И этим чем-то часто оказывается стартер, который предназначен для запуска двигателя. Чаще всего ломается его механическая часть, немного реже электрическая. Чтобы провести диагностику и ремонт, необходимо знать принцип работы стартера и его основные узлы. И небольшие, хотя бы общие, познания в электротехнике, не окажутся лишними. Так из каких же основных узлов состоит стартер и почему он крутится только при повороте ключа до упора?

УСТРОЙСТВО

Небольшой по размеру агрегат, состоит из множества деталей, среди которых главными являются всего несколько.

  1. Электрический двигатель, в котором размещены обмотки и сердечники.
  2. Якорь, представляющий собой ось из высоколегированной стали, на которую запрессованы в заводских условиях сердечники и пластины коллектора.
  3. Втягивающее реле. Выполняет роль проводника для подачи электропитания двигателя стартера от замка зажигания автомобиля. Второй функцией этого узла является выталкивание обгонной муфты. Состоит выталкивающее реле из подвижной перемычки и силовых контактов.
  4. Бендикс, или обгонная муфта и шестерня привода коленвала. Это роликовый механизм, предназначенный для передачи вращения от электродвигателя на коленвал. После того, как пуск двигателя осуществлен, и потребность во вращении электромотора отпадает, приводная шестерня втягивается, и контакт с коленвалом прекращается.
  5. Щетки и их держатели. Служат для передачи электрического напряжения на якорь, а также повышают пиковую мощность самого электродвигателя во время главного рабочего цикла стартера.

Большинство стартеров, выпускаемых сегодня, устроены идентично друг другу. Конечно, существуют и небольшие отличия. К примеру, может отличаться принцип работы данного узла, устанавливаемого на автомобили с автоматической трансмиссией. Так, здесь обязательно присутствуют удерживающие обмотки, предназначенные для невозможности случайного пуска мотора, когда селектор коробки передач занимает любое ходовое положение. Кроме того, могут отличаться механизмы автоматического разъединения шестеренок.

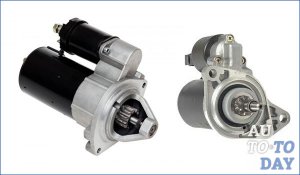

Виды стартеров

Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.

  1. С редуктором

    Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.

  2. Без редуктора

    Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Признаки неисправности

Часто случается неисправность, когда стартер вращается, а маховик не приводится в движение. При этом слышны посторонние металлические звуки, скрежет. Это говорит о том, что венец на маховике износился и требует замены. Стоит заметить, что при прокручивании коленчатого вала на несколько сантиметров, стартер «схватывает» и автомобиль заводится. Для ремонта потребуется снимать коробку передач и менять венец. В крайнем случае, его можно просто перевернуть, так как изнашивается он до середины.

А вот если крутится стартер, но движение не передается, при этом нет посторонних звуков, и при прокручивании коленвала не заводится двигатель, то проблема в обгонной муфте. Снимите стартер, разберите его, проверьте муфту. Если она свободно вращается в обе стороны, то сразу же замените ее. Обычно муфта идет в единой конструкции с вилкой и шестерней.

А вот в случае, если не слышно щелчка втягивающего реле, то можно судить о том, что есть две поломки. Самая безобидная – это севший аккумулятор, поэтому не хватает тока для притягивания якоря. Если же аккумулятор заряжен, то неисправность во втягивающем реле. Либо сгорела обмотка, либо контакты подгорели и перестали проводить электричество.

Как уберечь стартер от поломки?

Стартер автомобиля – очень важный механизм, без которого машина просто не будет двигаться с места. Далеко не каждый автомобилист сможет самостоятельно найти причину, по которой стартер не крутит, но в силах любого предпринять меры профилактики чтоб он служил долго и качественно.

  1. Все автомобилисты знают, что нужно регулярно проходит ТО на станции, которой вы доверяете. Здесь смогут определить проблемы на начальной стадии и сразу же их исправить. Опытный мастер может найти проблемы в работе стартера на начальной стадии, и спасти еще рабочую деталь.

Мы говорим о тех ситуациях, когда мотор вашего авто не заводится в течении первых 5 секунд. Это свидетельствует о проблемах с работой стартера. Но многих начинающие водители упрямо пытаются решить проблему нажимая кнопку зажигания снова и снова. Тогда стартер просто ломается и требует замены.

  1. Автозапуск очень быстро сжигает стартер и разряжает аккумулятор, лишая этим возможности транспортного средства к передвижению.
  2. Опытным водителям знакомы ситуации, когда неожиданно заканчивается бензин. И чтоб не толкать машину несколько километров до заправки, они едут на стартере. Такой вариант возможен, но для детали он скорее всего станет последним. При таких нагрузках стартер просто не выдерживает и сгорает. Думайте сами, стоят ли несколько километров дороги покупки новой детали.
  3. Не стоит оставлять стартер включённым после запуска двигателя. Это приведет к неоправданно быстрому износу детали.

Помните, в некоторых случаях машина заводится не с первого раза, особенно холодными зимними вечерами. А вот брелок сигнализации говорит владельцу об обратном. В таком случае виной всему служит сигнализация, которая просто не поняла что мотор не запустился, и бесконечно гоняет стартер в попытка завести двигатель автомобиля. Если вы увидели такую проблему и в своей машине, сразу же обратитесь за помощью к специалистам, в противном случае автозапуск просто испортит вам стартер постоянными попытками завести мотор. К тому же вы будете иметь постоянно севший аккумулятор.

Иногда случаются ситуации, когда машина заведена с помощью автозапуска, но стартер продолжает работать еще в течение нескольких секунд. Происходит это по вине сигнализации, которая вовремя не отключила деталь. Если такая ситуация будет повторяться в дальнейшем, то ничего хорошего из этого не получится.



МОЖНО ЛИ ПРОДЛИТЬ ЖИЗНЬ СТАРТЕРУ

Вне зависимости от своей конструкции, автомобильный стартер является достаточно дорогостоящим узлом, и его внезапный выход из строя неизбежно повлечет за собой непредвиденные материальные расходы. Поэтому при эксплуатации автомобиля работоспособности этого элемента следует уделять максимум внимания, кроме этого, продлить срок его безаварийной работы помогут и соблюдение элементарных правил:

  • интервал между пуском двигателя и началом движения всегда должен составлять не менее 30-ти секунд;
  • недопустимо использовать его для передвижения автомобиля на любое расстояние, чем достаточно часто грешат начинающие водители;
  • крайне важна регулярная диагностика этого узла, а также своевременное устранение малейших неполадок в его работе.

Чтобы не допустить критического момента, когда стартер потребует замены либо дорогостоящего и длительного ремонта в сервисе, следует обращать внимание на любые изменения в его привычной работе. К числу наиболее распространенных предвестников близкой поломки можно отнести несколько признаков.

  1. Появившаяся при повороте ключа зажигания задержка в работе, что служит сигналом, чтобы был оперативно проверен втягивающий стартера.
  2. В теплое время года, при нормальной вязкости масла отмечается крайне трудное вращение коленвала – в данном случае немедленно проверяется состояние подшипников или щеток устройства.
  3. Затрудненный выход шестерни стартера из зацепления с венцом коленвала, который часто и является причиной такого явления.
  4. При повороте ключа зажигания слышен характерный для запуска мотора звук, но сам пуск не происходит.
  5. При подтвержденном поступлении к устройству электропитания – его вращение полностью отсутствует.
  6. После запуска и начала самостоятельной работы двигателя, стартер не отключается, продолжая вращение и потребление огромного количества электричества.

Поломанный стартер – чинить или менять?

Чаще всего, при покупке нового автомобиля стартер не нуждается в повышенном внимании первые 5-7 лет. После этого возможны поломки и неполадки в работе, которые нужно сразу же устранять.

Стартер относится к дорогостоящим комплектующим. Перед тем, как установить деталь на автомобиль она долго тестируется и проверяется экспертами и во время краш тестов. Именно поэтому в США и других развитых странах ремонт, а точнее восстановление стартеров происходит непосредственно на заводе – изготовителе конвейерным способом.

При обращении на СТО с жалобами на работу стартера его сразу же меняют на новый или восстановленный, а поломанная деталь отправляется напрямую на завод, который ее произвел. В такой ситуации машина продолжает ездить без проблем, без ущерба для владельца.

Что же касается нашей страны, то при поломке меняют деталь на новую лишь 1 из 10 пользователей авто. Такая ситуация напрямую связана с ценовой политикой, ведь починить стартер значительно дешевле, чем приобрести новую деталь.

Если поломка незначительная, то ремонт выгоднее, но если обгорела обмотка либо вышел из стоя якорь, то починка может стоить как большая половина нового стартера. Чтоб не попасть в ситуация, при которой скупой платит дважды, лучше сразу поменять деталь на новую.

За счет того, что новые комплектующие имеют достаточно высокую цену, а стоимость работы ей рана, ремонт стартеров это отличная возможность для работников СТО заработать денег. Сегодня на многих сервисных центрах висит табличка, с призывом обратится в их компанию для ремонта, но на самом деле хороших мастеров очень мало. Большая часть ответственных мастеров даже не берутся за такую работу. Те автовладельцы, которые хотят сэкономить немного финансов обращаются за помощью к некачественным мастерам, которые плохо чинят, и через некоторое время вы снова окажитесь в плену поломанных деталей.

В качестве вывода хочется сказать, что большинство проблем со стартером возникает вследствие неумелого с ним обращения самого собственника машины. После определения поломки и ее исправления задумайтесь на минутку, что привело к такому состоянию детали? Не ваш ли способ управления авто?

ДИАГНОСТИКА – ЛУЧШЕ ДОВЕРИТЬСЯ ПРОФЕССИОНАЛУ

Любая из вышеприведенных неисправностей, сама по себе не является критичной, но, если вовремя ее не устранить, она может привести к полному выходу устройства из строя. Несмотря на то, что место, где находится стартер не отличается трудным доступом, и его проверка возможна своими руками, для этого требуется определенный опыт. Тем более, если стартер новый или с небольшим сроком эксплуатации, гораздо проще отдать его на профессиональную диагностику.

Она проводится на специальном стенде, позволяющим выявить абсолютно все нарушения в нормальной его работе. При недостатке опыта и знаний, самостоятельный съем этого узла и его ремонт могут закончится необходимостью его замены, да и при осуществлении обратной установки устройства схема подключения стартера может быть нарушена. Если исключить механические неисправности, которые связаны с износом его основных частей, главные неисправности и неполадки в работе стартера относятся к электрической части:

  • обрыв электрической цепи;
  • замыкания внутри корпуса устройства;
  • обгорание самого механизма в тех местах, где происходит контакт рабочих элементов и электрического тока большого напряжения.

Отдельно стоит упомянуть про износ щеток. При несвоевременном контроле и замене этого расходного элемента, мощность устройства резко падает, и даже при полностью заряженной аккумуляторной батарее пуск мотора осуществить достаточно сложно.

Защитная пленка для автомобиля: описание,виды,плюсы и минусы,фото,видео.
Водородный двигатель: типы,устройство,принцип работы,фото,видео.
Обгонная муфта: виды,работа,недостатки,фото,видео.
Прокладка клапанной крышки: описание,замена,типы,характеристики,фото,видео.

ПОХОЖИЕ СТАТЬИ:

  • Как выбрать самый экономичный кроссовер по расходу топлива?
  • Замена колеса — как это сделать самостоятельно?
  • Как правильно заправляться на заправке.
  • audi a7 : обзор,описание,технические характеристики,фото,видео,цена.
  • Как правильно хранить шины без дисков
  • audi allroad технические характеристики обзор описание фото видео
  • Виды автомобильных защитных накладок
  • Немецкий автопром , как все начиналось.
  • Toyo Snowprox S943: популярная модель для украинских автолюбителей
  • Опель Инсигния 2019 года: комплектации,фото,характеристики,дизайн
  • Тонировка авто: виды пленок и как наклеить самому
  • Опель Астра gtc 2019 года: технические характеристики,цена,фото,внешний вид
  • 25 шокирующих улучшений автомобиля
  • Хендай Солярис 2019 года: комплектация,цена,характеристики,фото,описание
  • Вождение с частным инструктором

seite1.ru

устройство, назначение и принцип работы, фото и видео, где находится и для чего нужен в машине

Стартер является основным агрегатом пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска мотора. Знать, что такое стартер в автомобиле и для чего он служит необходимо, чтобы определить неисправность и выполнить ремонт.

Содержание

[ Раскрыть]

[ Скрыть]

Описание устройства

Данное устройство выполнено в виде цилиндра, помещенного в металлический корпус. Его длина составляет около 15 см, а диаметр – примерно 7-10 см в зависимости от модели. К стартерному механизму может быть подключен еще один цилиндрический элемент меньших размеров – реле. Узел будет соединяться как минимум с одним проводом от аккумулятора, еще один проводник может идти на реле.

Для чего нужен стартер в автомобиле и где он находится?

Стартер в автомобиле – это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.

Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором – из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.

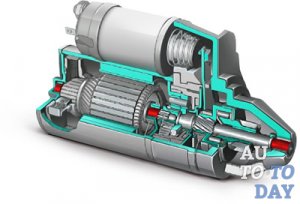

Устройство автомобильного стартера

Конструктивно данный узел в машине состоит из следующих компонентов:

  • 1 – вал приводного устройства;
  • 2 – втулка, расположенная на передней крышке механизма;
  • 3 – ограничительное колечко;
  • 4 – шестерня, оснащенная внутренним кольцом обгонной муфты;
  • 5 – ролик обгонного шкива;
  • 6 – опора вала приводного устройства с вкладышем;
  • 7 – ось планетарной шестеренки;
  • 8 – уплотнительный элемент;
  • 9 – кронштейн рычага механизма;
  • 10 – сам рычаг приводного устройства;
  • 11 – передняя крышка стартерного механизма;
  • 12 – якорное устройство реле;
  • 13 – фиксирующая обмотка;
  • 14 – тяговая обмотка;
  • 15 – втягивающее реле;
  • 16 – шток указанного выше элемента;
  • 17 – сердечник втягивающего реле;
  • 18 – пластина с контактными элементами механизма;
  • 19 – защитная крышка втягивающего реле;
  • 20 – контактные винты;
  • 21 – вывод для подключения плюсовых щеточных элементов;
  • 22 – скоба;
  • 23 – держатель щеток;
  • 24 – плюсовая щетка;
  • 25 – вал якорного устройства;
  • 26 – стяжной элемент;
  • 27 – задняя крышка механизма, оснащенная втулкой;
  • 28 – коллекторное устройство;
  • 29 – корпус стартера автомобиля;
  • 30 – постоянный магнит;
  • 31 – сердечник якорного устройства;
  • 32 – опора вала якоря с установленным вкладышем;
  • 33 – планетарная шестеренка механизма;
  • 34 – основная шестерня устройства, являющаяся центральной;
  • 35 – водило;
  • 36 – шестеренка, оснащенная внутренними зубчиками;
  • 37 – кольцо отводки устройства;
  • 38 – ступица с внешним колечком обгонной муфты.
Схема стартерного механизма

Принцип работы стартера

При попытке запуска двигателя узел работает следующим образом:

  1. Ток подается через замкнутые контактные элементы замка зажигания на реле механизма. После этого он идет на клеммы тяговой обмотки.
  2. Якорное устройство тягового реле начинает выполнять поступательные движения внутри корпуса механизма. Это приводит к перемещению обгонной муфты до момента, пока зубчики ее рабочей шестеренки не зацепятся с зубцами венца маховика.
  3. Когда якорное устройство тягового реле достигнет конечного положения, это приведет к замыканию контактных элементов. В итоге происходит подача тока непосредственно на обмотку электрического моторчика, а также на элемент, удерживающий реле.
  4. Вал стартерного механизма начинает передавать крутящийся момент на коленвал силового агрегата, для чего используется маховик. Подача вращения способствует обеспечению запуска двигателя машины.
  5. После того как скорость вращения маховика станет больше, чем коленвала двигателя, зубчики рабочей шестеренки бендикса покинут зацепление с венцом. Это приведет к возвращению пружинки обгонной муфты к начальному состоянию, которое было до запуска ДВС.
  6. На следующем этапе ключ в замке положения возвращается в стандартное состояние. Это приводит к прекращению подачи тока на контактные элементы стартерного устройства от аккумулятора. В дальнейшем функционирование двигателя автомобиля проходит без участия механизма.

Когда запуск мотора машины завершен, на стартерный узел перестает подаваться питание.

Пользователь Михаил Нестеров подробно рассказал о том, что такое стартер в автомобиле и о принципе действия данного устройства.

Виды стартеров

Данный тип устройств можно разделить на две разновидности:

  • с редуктором;
  • без него.

С редуктором

Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции. Это позволяет обеспечить более высокий ресурс эксплуатации обмотки статора и свести проблемы, связанные с ней, к минимуму.

На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.

Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:

  • компактные габариты и небольшой вес;
  • низкая стоимость запчастей для ремонта и восстановления механизма;
  • возможность эффективного запуска силового агрегата в условиях пониженных температур.

Минусы устройств:

  • запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
  • в результате низкой стоимости деталей страдает их качество;
  • сложность выполнения ремонта по сравнению с безредукторными механизмами.

Пользователь Дмитрий Тракторенко рассказал об особенностях работы редукторных устройств.

Без редуктора

По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.

Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.

Основные плюсы стартеров, не оснащенных редукторами:

  • высокая надежность;
  • возможность проведения простого ремонта;
  • если устройство сломается, в продаже без проблем можно найти детали для его восстановления.

Минусы:

  • безредукторные механизмы более громоздкие, их масса выше;
  • для работы такого устройства требуется больше электроэнергии;
  • в результате того, что при производстве таких стартеров используются дорогостоящие материалы, стоимость замены деталей будет более высокой.

Подробнее о выборе устройств между реудкторными и безредукторными вариантами рассказал канал «Ingvar».

Самые распространенные неисправности стартера

Если стартер в автомобиле начинает работать с перебоями, это приводит к сложностям в запуске ДВС. Проблемы в функционировании механизма можно устранить самостоятельно, но для этого надо разобраться в «симптомах» неполадок.

Признаки неисправности

О том, что стартерный механизм скоро выйдет из строя, могут сообщить такие признаки:

  1. При прокручивании ключа в замке зажигания появляются задержки. Аккумуляторная батарея при этом заряжена. Необходимо уделить внимание диагностике устройства, в частности, проверке втягивающего реле.
  2. Трудное прокручивание коленчатого вала силового агрегата. Проблема может проявиться в холодное время года, тогда она свидетельствует о разряде аккумулятора. Но если это происходит летом и АКБ заряжена, то надо диагностировать щеточный узел и состояние подшипниковых элементов.
  3. При запуске мотора шестерная стартерного механизма с трудом выходит из зацепления с венцом маховика. Проявляется нехарактерный для работы устройства звук.
  4. При проворачивании ключа в замке коленвал начинает прокручиваться, но запуска силового агрегата не происходит.
  5. Когда водитель пытается завести двигатель машины, стартерный узел не вращается и не подает никаких признаков работы.
  6. Пуск силового агрегата авто успешно выполнен, но после этого стартерный узел не выключается. Он продолжает вращаться и потреблять определенный объем электроэнергии.

Причины проблемы и рекомендации по устранению

Если стартерный механизм не крутит коленвал, реле устройства не щелкает и якорь не вращается

Это может быть обусловлено следующими неполадками:

  1. Произошел разряд аккумулятора, устройство неисправно. Требуется диагностика батареи и восстановление ее заряда путем использования ЗУ.
  2. Наличие окисления либо плохой контакт на положительной клемме АКБ либо стартерного механизма. Проблема решается путем очистки и восстановления контактного элемента.
  3. Неполадки в функционировании контактной составляющей замка зажигания. В этом случае выключательное устройство придется демонтировать и полностью разбирать, чтобы определить причину проблемы. Если контактная группа перегорела, ее надо менять.
  4. Наличие межвиткового замыкания либо замыкания на массу в обмотке втягивающего реле стартерного механизма. Проблема может заключаться в обрыве электроцепи. Устройство подлежит диагностике. Перемотка обмоток может решить проблему, но зачастую не позволяет этого сделать. Целесообразно будет произвести ее замену.
  5. Причина может заключаться в заедании якорного устройства тягового реле. Требуется диагностика последнего. Если он вышел из строя, то меняется на новый.

Рекомендации по поиску причины неисправности устройства приведены в ролике, снятом каналом «Автоэлектрика ВЧ».

Если стартерный узел медленно прокручивает коленвал силового агрегата, причины могут быть такими:

  1. Подгорание коллекторного устройства либо появление замыкания между пластинчатыми элементами узла. Требуется детальная проверк, и, при необходимости, коллектор подлежит замене.
  2. Критическое изнашивание щеточного механизма либо его зависание. Требуется полный разбор стартерного устройства и проверка элементов. Возможно, положение щеток можно отрегулировать, но если они износились, то единственным вариантом решения проблемы будет их замена.
  3. Обрыв в обмотке статорного механизма либо якорного устройства. Потребуется произвести замер сопротивления этих компонентов. Можно попробовать перемотать обмотку, но зачастую это не дает результатов. Вероятнее всего, потребуется замена деталей.
  4. Межвитковое замыкание либо замыкание на «землю» в обмотках статорного механизма либо якоря. В таком случае проблему можно решить аналогично – путем замера сопротивления и перемотки проводников.

Если стартерный узел работает нормально, но коленвал не прокручивается, причины неисправности будут другими, потребуется демонтаж и разбор устройства:

  1. Пробуксовка муфты свободного хода. Можно демонтировать бендикс и попробовать его восстановить, но этот узел обычно ремонту не подлежит. Его придется менять.
  2. Выход из строя рычага деактивации муфты либо выскакивание оси этого элемента.
  3. Поломка поводкового колечка муфты либо буферного пружинного элемента.
  4. Перемещение приводного устройства на винтовой нарезке вала якоря стало более тугим. Также этот элемент может заедать.

Если при прокручивании стартерного устройства слышен скрежет шестеренки о зубчики маховика, причины проблемы могут быть такими:

  1. Появление забоин в зубьях устройства. Восстановить не получится, механизм подлежит замене.
  2. Некорректная регулировка хода шестеренки приводного устройства, а также момента замыкания контактных элементов включателя. Решить проблему может правильная настройка механизма.
  3. Ослабление пружинного элемента приводного устройства. Можно попробовать отрегулировать положение пружинки, при необходимости выполняется ее замена.
  4. Возможно заедание втягивающего реле. При такой проблеме стартерный узел не будет отключаться после запуска силовой установки.

Как уберечь стартер от поломки?

Чтобы увеличить ресурс эксплуатации механизма, необходимо периодически проводить его техобслуживание. Есть смысл проверять работу устройства, если при попытке запуска двигатель не заводится на протяжении первых пяти секунд.

Моменты, которые позволят предотвратить быструю поломку стартерного механизма:

  1. Надо осторожно использовать функцию автоматического запуска двигателя, если такую возможность предоставляет противоугонная система. Дистанционный старт ДВС быстро сжигает стартерный механизм и способствует ускоренному разряду аккумуляторной батареи.
  2. Нельзя передвигать транспортное средство, используя данный узел. К такому часто прибегают водители, в транспортных средствах которых неожиданно заканчивается топливо. При такой эксплуатации конструктивные элементы устройства быстро изнашиваются и выходят из строя. Этому способствуют повышенные нагрузки, в условиях которых функционирует стартер.
  3. Нельзя оставлять узел активированным после пуска силового агрегата больше чем на десять секунд. Если двигатель машины не заводится, нужно дать подождать механизму хотя бы минуту, только затем повторять попытку. Это позволит остыть стартерному узлу. Его детали при запуске нагреваются быстро, если они не будут остывать, произойдет быстрый износ устройства.
  4. Периодически надо выполнять диагностику надежности контактных элементов на клеммных зажимах АКБ. При наличии окисления компоненты подлежат очистке, поскольку это способствует появлению преграде при подаче тока от батареи на стартер.
  5. Когда силовой агрегат запущен, узел надо сразу же отключить. Нельзя удерживать ключ в положении, которое способствует работе стартера после пуска ДВС. Это приведет к его быстрому износу.

Канал «Maysternya TV» рассказал об особенностях проведения технического обслуживания этого типа устройств.

Диагностика и ремонт стартера

Процедура проверки и ремонта механизма делится на несколько этапов:

  • снятие;
  • разбор устройства;
  • диагностика и восстановление;
  • сборка и установка.

Демонтаж

Процедура снятия рассмотрена на примере модели ВАЗ 2101:

  1. От АКБ отключается минусовый контакт, что позволит предотвратить замыкания в системе. С помощью средства WD-40 рекомендуется обработать крепежные винты стартерного устройства. Обычно они плотно зафиксированы и со снятием могут возникнуть сложности.
  2. Производится демонтаж воздушного фильтрующего устройства с карбюратора ДВС. Для этого выкручиваются винты, фиксирующие его, узел демонтируется.
  3. С помощью гаечного ключа надо вывернуть гайки, которые крепят стартерный механизм к блоку ДВС.
  4. Затем узел отодвигается вперед, от него отключаются подсоединенные провода. При выполнении задачи рекомендуется запомнить их расположение, а лучше – сфотографировать, чтобы не перепутать при подключении.
  5. Стартерный механизм извлекается.

Канал «Ремонт и обслуживание авто» представил подробное руководство по выполнению демонтажа устройства с описанием всех особенностей этого процесса.

Разбор устройства

Процедуру разборки рекомендуется выполнять на заранее подготовленной чистой поверхности:

  1. Выполняется демонтаж втягивающего цилиндра с устройства. Для этого отключается кабель, выкручивается гайка на контактном винте. Затем элемент крепления с шайбой рекомендуется накрутить обратно, чтобы не потерять.
  2. С помощью отвертки выворачивается три винта, которые фиксируют цилиндр к стартерному устройству. Производится демонтаж втягивающего элемента, извлекается пружинная деталь. Выполняется снятие якорного устройства. Для этого его надо потянуть вверх, вывести из зацепления и демонтировать.
  3. На следующем этапе производится снятие защитного кожуха стартерного механизма. Для этого с помощью отвертки необходимо вывернуть два крепежных болта и выполнить демонтаж крышки.
  4. Выкручивается два стяжных болтика. Производится демонтаж крышки с корпуса стартерного механизма.
  5. Выкручиваются винты, с помощью которых фиксируется обмотка устройства у пластин держателя щеточного узла. Извлекается изолирующий патрубок.
  6. Выполняется отсоединение крышки со стороны коллекторного устройства с корпусом самого механизма.
  7. Производится демонтаж перемычки обмоток стартерного узла из держателя щеток. Сами элементы извлекаются, для этого используется отвертка.
  8. Производится выпрессовка задней втулки, для выполнения задачи потребуется оправка соответствующего диаметра.
  9. Затем осуществляется извлечение шплинта рычага приводного устройства, а также его оси. Для этого потребуется отвертка с плоским наконечником.
  10. После выполнения демонтажа прорезиненой заглушки приводной узел стартера надо вывести из зацепления с муфтой и произвести его снятие.
  11. На следующем этапе извлекается рычаг привода.
  12. Производится демонтаж шайбы, а также стопорного кольца. На этом этапе надо быть аккуратным, чтобы не потерять детали.
  13. Далее, выполняется снятие муфты приводного устройства с вала якорного элемента механизма.
  14. На завершающем этапе разборки производится выпрессовка передней втулки из крышки узла. Используется оправка нужного размера.

Проверка и восстановление

После разбора устройства выполняется диагностика всех составляющих элементов и их ремонт или замена:

  1. На первом этапе на предмет износа производится диагностика щеток. Высота данных элементов должна составить не меньше 1,2 см для ВАЗ 2101. Это значение может отличаться в зависимости от модели машины. Для диагностики используется штанген-циркуль. Если проверка показала износ щеток, эти элементы подлежат замене.
  2. Затем выполняется визуальная диагностика обмоток, следы подгорания на них не допускаются. Якорный узел должен быть целым, дефекты и сколов на нем должны отсутствовать.
  3. Если на корпусе стартерного устройства обнаружены трещины, данную проблему решить получится только путем замены. Через такие повреждения внутрь механизма может поступать влага, которая приведет к его полной поломке. Найти новый корпус проблематично и если этого не удалось сделать, то стартер меняется.
  4. Не допускается износ муфты. Необходимо визуально оценить целостность ее зубьев. Если нет хотя бы одного из них, муфта подлежит замене.
  5. Производится диагностика так называемых пятаков втягивающего цилиндра. На этих элементах должен быть качественный контакт. В противном случае они меняются.
  6. Если при активации устройства узел прокручивается, но маховик не вращается, проблему надо искать в шестеренках. Поврежденные элементы подлежат замене.
  7. В случае если при попытке запуска мотора раздается щелчок, но ДВС не стартует, то замене подлежит втягивающий цилиндр.
  8. Затем диагностируется посадочное место вала, оно должно иметь соответствующий диаметр. Допускается небольшой зазор на якорном устройстве стартерного механизма, но если люфт значительный, деталь меняется. Поверхность элемента рекомендуется зачистить мелкозернистой наждачной бумагой. Также нужно произвести промывку коллекторного устройства.

Обработке смазкой подлежат шестеренка привода, посадочное место якоря, а также подшипниковые элементы – это позволит предотвратить быстрый износ стартера.

Сборка и установка

Процедура сборки – более сложная задача, которая выполняется в обратной последовательности, при этом:

  1. Выполняя монтаж стопорного кольца на якорный элемент, надо быть внимательным: если деталь упадет, ее нужно найти и установить.
  2. При выполнении задачи нельзя перепутать местами щетки механизма. Это приведет к некорректной работе устройства и замыканию.
  3. В ходе установки необходимо до упора затягивать все болты для фиксации. При этом следует быть аккуратным, чтобы не повредить резьбу на элементах. Перед закручиванием винты рекомендуется обработать смазкой, что позволит при дальнейшем разборе их легче выкрутить.
  4. Выполняя установку устройства, затяжку элементов крепления к силовому агрегату надо производить постепенно. Это позволит предотвратить возможный перекос механизма.
  5. После монтажа устройства производится обратная установка всех снятых ранее компонентов в моторном отсеке. На место ставится воздушный фильтр. К стартерному механизму подключается колодка с проводами. Затем нужно подсоединить обратно кабели к клеммным зажимам АКБ.

Фотогалерея

Фото стартера и схемы его подключения:

Видео «Особенности установки узла после ремонта»

Пользователь Sergey Romanov рассказал об особенностях монтажа стартерного механизма после выполнения ремонта на примере Жигулей.

Загрузка ...Загрузка ... Загрузка …

avtozam.com

устройство и принцип работы. Виды стартеров

Стартер экскаватора. Виды и принцип работы

Любой стартер, будь то стартер для экскаватора или же стартер обычного автомобиля, выполняет одну и ту же роль. Он служит для запуска двигателя. Отличие одного от другого — в размерах, мощности и напряжении. Так, например, стартер обычного легкового автомобиля способен запуститься от аккумулятора мощностью всего в 12В, тогда как для экскаватора/бульдозера или другой тяжелой техники требуется мощность в 24В.

Различают 3 вида стартеров всего: редукторный, без редукторный и с инерционным приводом.

Редукторный – наиболее популярный. Благодаря наличию магнитов уменьшает шансы на поломку и эффективно работает даже при низком заряде аккумулятора.

Стартер без редуктора хорош своей простой конструкцией и быстрым зажиганием. Единственный минус – перебои в работе при низких температурах.

В стартере с инерционным приводом основную работу по запуску двигателя осуществляют винт шестеренки и якорный вал. Соединяясь с маховиком через резьбу, шестеренка заставляет его начать движение, благодаря увеличению скорости оборотов, а сама, под воздействием этой же самой скорости увлекает за собой якорь, отсоединяясь от маховика. Основным недостатком является недолгий срок службы данного вида стартера.

УСТРОЙСТВО СТАРТЕРА (на примере редукторного стартера)

Сам по себе стартер состоит из огромного количества различных деталей:

1 – передняя втулка скольжения,   77777.jpg

2 — передняя крышка,

3 – приводная шестерня,

4 – обгонная муфта (бендикс),

5 – редуктор,

6 – ротор (якорь),

7 – статор (обмотка),

8 – блок щеток с щеткодержателем,

9 – задняя крышка,

10 – вилка включения,

11 – втягивающее реле (соленоид),

12 – маска (голова).

Однако, основную роль играют всего несколько: редуктор, якорь (ротор), втягивающее реле, бендикс (обгонная муфта) и щеткодержатель с блоком щеток.

Редуктор выполняет роль увеличителя крутящего момента ротора за счет уменьшения его частоты вращения. В производстве техники используется в основном планетарный, который имеет три сателлита.

Якорь (ротор) создает электромагнитный импульс за счет магнитной обмотки статора, приводя тем самым сам себя в движение.

Втягивающее реле подает ток на редуктор и выталкивает обгонную муфту.

Бендикс передает крутящий момент маховику мотора. Внутри этой самой обгонной муфты есть ролики с пружинками, заставляющие ее крутиться только в ОДНУ сторону.

Щеткодержатель отвечает за подачу тока на ротор стартера.

ПРИНЦИП РАБОТЫ СТАРТЕРА

Условно всю работу стартера можно разделить на три этапа:

1. Соединение приводной шестерни и маховика двигателя.

2. Запуск стартера.

3. Отсоединение приводной шестерни от маховика.

Получается, что в момент, когда оператор экскаватора поворачивает ключ зажигания и включает машину, ток с аккумулятора, благодаря щеткам (щеткодержателю) поступает в якорь (ротор), приводя тем самым его в движение. Крутящий момент от последнего поступает в редуктор стартера, который в свою очередь передает силу тока втягивающему реле, выталкивая обгонную муфту. Бендикс (та самая обгонная муфта) тут же подсоединяется к маховику мотора, запуская уже его механизм в движение, после чего благополучно отсоединяется, прекращая работу всего стартера до следующего запуска двигателя экскаватора.

И бендикс, и реле, и ротор, и редуктор – в общем все детали любого вида стартера имеют свойство ломаться из-за того, что срок годности закончился или же неправильно эксплуатировался сам агрегат.

О причинах неисправностей и способах их устранения Вы можете посмотреть статью «Возможные неисправности стартера».

Купить запчасть для всех типов стартера (редукторного, инерционного или без редукторного) можно в разделе «запчасти двигателя» сайта ГК «Ридком».

Заказать диагностику или ремонт стартера двигателя можно, позвонив по бесплатному телефону 8 (800) 500-87-93 или оставив заявку на [email protected].

gkridkom.ru

Устройство стартера автомобиля, принцип работы

Для того чтобы двигатель внутреннего сгорания начал работать, нужно заставить его коленвал вращаться. В зависимости от вида энергии используемой для пуска ДВС, устройство стартера будет сильно отличаться. Запустить мотор можно несколькими способами:

  1. Силой мышц человека.
  2. Электродвигателем.
  3. Пневматическим пусковым агрегатом.

Так как для пуска двигателя автомобиля чаще всего использует электрическую энергию, остальные виды пусковых устройств мы рассматривать не станем. Рассмотрим только принцип работы стартера использующего энергию аккумулятора.

Виды стартеров и их составляющие

редуктор стартера

Редуктор

Все стартеры можно разделить на две группы:

  1. Без редуктора.
  2. С редуктором.

Устройство и работа стартера принадлежащего к первой и ко второй группе, как понятно из названия, отличается только наличием или отсутствием редуктора.

Итак, из чего состоит электрический стартер автомобиля. Как любой двигатель постоянного тока он состоит из ротора, статора, и коллекторно-щеточного узла. Помимо этого, для передачи вращения якоря маховику в его состав входит обгонная муфта с шестерней (бендикс), а для включения вращения и введения бендикса в зацепление с венцом маховика втягивающие реле. Вилка в стартере передает усилие от втягивающего реле к бендиксу.

безредукторный стартер

Безредукторный

Устройство стартера автомобиля с редуктором, как правило, отличается тем, что на статор устанавливаются вместо катушек электромагнитов постоянные магниты. Стартер с постоянными магнитами в статоре отличается от укомплектованных электромагнитами тем, что потребляет меньший ток и развивает меньшую мощность. Редуктор такому стартеру обязательно нужен для увеличения крутящего момента. Такое устройство имеет как свои преимущества, так и недостатки. Преимущество состоит в малом токе, необходимом для пуска мотора. Недостаток в более сложной, чем у пускателя без редуктора, конструкции.

Электрическая схема любого автомобильного стартера аналогична схеме электродвигателя постоянного тока с добавлением схемы втягивающего реле.

Схема включения стартера с постоянными магнитами в статоре такая же, как для пускового агрегата с электромагнитами. Поэтому изготовленные для одной модели автомобиля они взаимозаменяемы.

Принцип работы стартера автомобиля: при включении замка зажигания в положение start реле стартера подает управляющие напряжение на втягивающие реле, которое вводит шестерню бендикса в зацепление с венцом маховика и включает вращение стартера, подавая на него питание. При повороте ключа зажигания из положения start в любое другое реле стартера отключает питание от втягивающего. Возвратная пружина сердечника выбрасывает его из корпуса катушек. А он выводит бендикс из зацепления с венцом маховика и отключает питание.

Втягивающие

Втягивающие реле для уменьшения потребляемого тока, как правило, имеет две катушки. Одна катушка, из более толстого провода потребляющая больший ток, срабатывает только в момент включения стартера для того, чтобы уверенно втянуть сердечник. Вторая из более тонкого провода потребляет меньший ток. Она предназначена для удержания сердечника, в то время пока ключ зажигания находится в положении start. Схема их включения такова:

  • один вывод каждой катушки присоединяется к управляющей клемме реле;
  • второй вывод удерживающей катушки присоединяется к массе.

Так как второй вывод, удерживающей катушки, подключен к массе, ток через нее идет всегда, когда ключ зажигания находится в положении start. Второй вывод втягивающий катушки подключен к плюсовому выводу стартера, то есть в момент подачи питания на втягивающие реле он через катушки статора и ротора тоже подключен к массе. После того как втягивающие сработает, оно подаст на стартер питание. И на обоих выводах втягивающей катушки будет положительный потенциал, а значит, ток через втягивающую катушку прекратится. Далее будет работать только удерживающая катушка. Применением двух катушек достигается значительное усилие втягивания сердечника при небольшом токе его удержания.

устройство стартера

Подшипники

Ось ротора вращается в двух меднографитовых втулках, являющихся подшипниками скольжения. От их состояния зависит не только звук, который будет издавать узел при работе. При их чрезмерном износе пластины сердечника ротора при работе будут касаться магнитов статора. Когда между пластинами ротора и магнитами статора нет воздушного зазора говорят что стартер «башмачит». Потери энергии при этом столь велики, что его ротор с трудом вращается и не в состоянии провернуть коленчатый вал двигателя.

втулки стартераПотери складываются из потерь механической энергии, возникающих за счет сильного затормаживания ротора статором, и потерь на коллекторно-щеточном узле, возрастающих из-за поперечных колебаний якоря и ухудшения контакта щеток с ламелями коллектора. Еще сильнее описанных возрастают потери в стали ротора, они становятся больше за счет замыкания якорных пластин, из-за чего сильно увеличиваются вихревые токи в пластинах сердечника ротора. Эти процессы приводят к тому, что ток, проходящий через обмотки, по большей части нагревает их, не преобразуясь в механическую энергию.

Устраняют эту неисправность заменой втулок. С удалением изношенных втулок трудностей обычно не бывает. Ставить вместо них лучше неразвернутые втулки. Забивать их следует через деревяшку, так как они очень хрупкие. После установки их внутреннюю поверхность следует обработать разверткой соответствующего диаметра. Диаметр большинства валов роторов стартеров легковых авто бывает около 12 мм. Точнее узнаете, померив вал после разборки штангенциркулем. После развертки немного смажьте втулки изнутри литолом и можете собирать агрегат. Перед установкой узла не забудьте почистить клеммы на втягивающем реле и поменять гайку и шайбу крепления провода питания, так как в процессе работы они сильно греются и окисляются.

autolirika.ru

устройство, особенности выбора, схема подключения, фото

Автомобильная система зажигания состоит из многих узлов и механизмов, позволяющих обеспечить нормальный запуск и работу силового агрегата. На автомобиле ВАЗ 2110 стартер представляет собой узел, при поломке которого запуск двигателя будет невозможен. Подробнее об этом устройстве, а также его установке вы сможете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Характеристика стартера ВАЗ десятой модели

Перед тем, как установить новый стартер на ВАЗ 2110 и осуществить ее подсоединение, давайте разберемся с основными характеристиками. Рассмотрим место расположения и устройство стартера ВАЗ 2110.

Место расположения и предназначение

Для запуска двигателя транспортного средства нужен поворот коленвала. Коленчатый вал проворачивается в результате включения стартера, который, фактически, представляет собой электромотор постоянного тока. Мощность этого электродвигателя определяется минимальной частотой вращения коленвала, а также моментом сопротивления его повороту. Несмотря на свои небольшие размеры, узел выполняет функции, которые дают возможность осуществить вращение маховика, что необходимо для движения поршней агрегата. Что касается места установки, то если смотреть на автомобиль спереди, лицом к двигателю, то узел расположен с правой стороны моторного отсека, напротив водительского кресла.

Схема подключения механизма Схема подключения механизма Схема подключения механизма

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжектор стартерный узел состоит из множества различных компонентов, при работоспособности которых устройство будет хорошо работать.

Основные компоненты механизма:

  • обмотка устройства;
  • якорь;
  • втягивающая и удерживающая обмотки;
  • тяговое реле;
  • щетки стартера ВАЗ 2110, при износе которых, кстати потребуется ремонт механизма.

Более подробно устройство и схема стартера ВАЗ 2110 приведены в конце статьи.

Что касается принципа функционирования, то работа узла осуществляется в несколько этапов:

  • компонент привода стартерного узла привод шестеренку на валу якоря в зацепление с зубчатой частью маховика;
  • далее, происходит вращение этого вала, вместе с ним вращается и шестеренка, которая впоследствии осуществляется поворот коленвала мотора через маховик, таким образом способствуя запуску агрегата;
  • после того, как мотор запустился, компонент привода должен вывести шестеренку механизма из зацепления с зубчиками маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его ремонтировать, либо менять на работоспособный. В случае проведения замены перед вам наверняка встанет вопрос – какой стартер лучше поставить? На сегодняшний день на «десятках» может использоваться два вида устройств – с редуктором и без него. Редукторный узел представляет собой устройство с небольшим по размерам электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, его вес значительно выше, а стартовая способность – лучше (автор видео о ремонте устройства в домашних условиях – канал CompsMaster).

Кроме того, редукторные устройства менее прихотливы в обслуживании, а как показывает практика, ресурс их эксплуатации более высокий. Механизмы такого типа позволяют обеспечить прокручивание коленвала даже в том случае, если аккумуляторная батарея машины будет разряжена. Но следует отметить, что длительное применение такого стартерного узла может привести к его более ускоренному выходу из строя. Одной из «болезней» редукторных узлов является вращающая шестеренка, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без редуктора, то в данном случае сам узел передает поступательное движение на шестеренки. Такие устройства имеют более простую конструкцию и без проблем поддаются ремонту в случае поломки, это преимущество считается основным, если сравнивать с редукторными механизмами. Тем не менее, специалисты все же рекомендуют остановить свой выбор на редукторных узлах, поскольку они более долговечны и в целом работают надежнее.

Инструкция по подключению своими руками

Демонтаж стартера в моторном отсекеДемонтаж стартера в моторном отсекеДемонтаж стартера в моторном отсеке

Итак, если вы решили установить новый механизм, то для начала вам необходимо будет демонтировать старый.

Как правильно снять и установить новое устройство, какая его схема включения, читайте ниже:

  1. Для начала заглушите двигатель и выключите зажигание. Затем откройте моторный отсек и отключите аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться на обесточенной электрической сети авто. Если аккумулятор будет не отключен во время демонтажа, то это может привести к перепадам напряжения в системе, что может привести к выходу из строя стартерного механизма или другого электрооборудования.
  2. Когда аккумулятор будет отключен, вам необходимо будет произвести демонтаж защиты картера силового агрегата. Чтобы сделать это, залезьте под днище авто и выкрутите все болты, которые фиксируют защиту, после чего снимите ее, а болты положите неподалеку, чтобы не потерять.
  3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где стоит устройство. В первую очередь вам нужно открутить гайку верхнего фиксатора механизма. Выкрутите ее гаечным ключом и отложите в сторону.
  4. Следующий шаг лучше осуществлять под днищем авто. Залезьте под низ транспортного средства и отключите кабель, который подключается к клемме тягового реле. Если соединение плохое, на нем имеются следы ржавчины или окисления, то на этом же этапе произведите очистку контактов, для этого можно использовать строительную железную щетку.
  5. После того, как эти действия будут выполнены, нужно выкрутить гайку и отключить кабель, который подведен к контактному винту тягового реле.
  6. Далее, вам остается только выкрутить гайку, которая расположена на нижнем фиксаторе механизма. Теперь вы можете демонтировать стартерное устройство и произвести замену на более функциональное и работоспособное. Дальнейшая установка осуществляется в обратной последовательности, не забудьте подключить все гайки и болты. Перед подключением проводов проверяйте качество контактов, чтобы предотвратить возможные проблемы в будущем.

Фотогалерея

Как мы пообещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих компонентов конструкции.

Видео «Разборка стартера в домашних условиях»

Наглядная инструкция по разборке механизма своими силами представлена на видео ниже (автор ролика – канал stas di).

Загрузка ...Загрузка ... Загрузка …

avtozam.com

Стартер — как он работает

Как известно, машина – штука, устроенная очень сложно и запутанно. Это целый комплекс сложных механизмов, которые взаимодействуют между собой, в результате чего Вы можете передвигаться по городу с комфортом и удобством. В современных автомобилях есть много новых наворочек, без которых передвигаться в машину можно, но, возможно, будет не так удобно.

Но вот есть детали, без которых эта груда железа и с места не сдвинется. К таким необходимым механизмам относится стартер.

Стартер – это электрическая машина, вернее, ее разновидность. Стартер потребляет постоянный ток и нужен для того, чтобы запустить двигатель внутреннего сгорания. Этот механизм у всех машин практически одинаков, отличия минимальные.

Основные составляющие стартера

Любой стартер является объединением 40 – 60 отдельных деталей, из которых состоят главные части этого сложного механизма. Стартер является композицией 5 элементов:

Корпус

Корпус имеет цилиндрическую форму, изготовлен обычно из стали. Внутри на стенку крепят 4 обмотки возбуждения вместе с сердечниками. Крепление винтовое. Винт, который накручивают на полюс, прижимает обмотку к стенке. В корпусе сделаны специальные отверстия с резьбой, через которые крепится передняя часть, где двигается обгонная муфта.

Якорь стартера

Эта деталь состоит из оси, которая выполнена из легированной стали, к которой плотно прилегает сердечник якоря и коллекторные пластины. В сердечнике выполнены пазы, куда укладываются обмотки якоря. Концы обмоток крепятся к пластинам. Эти самые пластины крепятся по кругу на диэлектрической основе. Диаметральный размер сердечника зависит от внутреннего диаметра корпуса, измеряемый вместе с обмотками.

Якорь закрепляется спереди и сади стартера с помощью втулок, которые делаю или из латуни, или из меди. Втулки одновременно с этим выполняю роль подшипников.

Втягивающее реле

Крепится к корпусу стартера. Другое название – тяговое реле. Сзади тягового реле установлены, так называемые, «пятаки» — силовые контакты, вместе с подвижным контактом-перемычкой. Эти контакты делаются из мягкого металла.

Внешне эти «пятаки» являются обычными болтами, которые спрессовали в эбонитовую крышку реле. Гайками к ним прикрепляются силовые провода аккумулятора и плюсовые щетки стартера. Сердечник реле подключен к обгонной муфте через подвижное «коромысло».

Обгонная муфта (бендикс)

Бендикс – это роликовый механизм, подвижно прикрепленный к валу якоря и связанный с шестерней зацепления с венцом маховика. Данный механизм сконструирован так, что, когда на бендикс с одной стороны подается крутящий момент, ролики, которые расположены в сепараторе, покидают пазы сепаратора и жестко скрепляют шестерню с наружной обоймой.

Когда вращение выполняется в противоположном направлении, ролики западают в сепаратор, а шестерня вращается самостоятельно, вне зависимости от обоймы снаружи.

Щеткодержатель

Через щеткодержатель идет рабочее напряжение, которое идет и щетки из меди и графита. После этого напряжение идет на якорные пластины. Щеткодержатель представляет собой диэлектрическую обойму, в которой есть металлические вставки, внутри которых установлены щетки. Контакты щеток, которые имеют вид мягких многожильных проводков, крепятся к полюсным пластинам точечной сваркой. В роли полюсных пластин выступают «хвосты» обмоток возбуждения.

Функции стартера

Этот маленький электрический двигатель с 4мя полосами отвечает за приведение в действие коленвала двигателя. Коленчатый вал нужно привести в движение для того, чтобы потом можно было увеличить частоту его вращения до такой отметки, чтобы потом мог запуститься двигатель внутреннего сгорания.

Чтобы двигатель со средним объемом цилиндров запустился, нужно, чтобы мощность стартера была, как минимум, 3 кВт. Стартер получает энергию от батареи аккумулятора, а свою мощность увеличивает посредством использования четырех щеток, которые установлены в любом автомобильном стартере.

Виды стартеров

С редуктором

Именно этот вид стартера рекомендуют использовать специалисты, так как ему нужно не так много тока для того, чтобы работать эффективно. При использовании такого стартера коленвал будет двигаться даже тогда, когда заряд аккумулятора минимален. Еще один плюс стартера с редуктором – это наличие постоянных магнитов, благодаря которым проблемы с обмоткой минимальны. Но если очень долго использовать подобный стартер, то очень вероятна поломка вращающей шестерни. Но эта вероятность обусловлена или заводским браком, или некачественным производством.

Без редуктора

Подобный стартер действует на вращение шестерни непосредственно, то есть прямо. Превосходство стартера без редуктора перед аналогичным механизмом, но с редуктором, заключается в более простых конструкторских решениях, а также в более простом доступе в случае необходимости ремонта.

Плюс ко всему, в случае использования такого стартера шестерня с маховиком моментально сойдутся после того, как подастся ток. таким образом зажигание будет более быстрым. Такие стартеры очень выносливы, не сломаются под воздействием электричества. Но устройство без редуктора могут плохо работать при пониженных температурах, что очень плохо.

Принципы работы стартера с редуктором

Когда происходит замыкание зажигания, ток от батареи аккумулятора передается на стартер, после чего заряд идет через редуктор на якорь, благодаря чему в несколько раз увеличивается мощность проходящего напряжения. Потом крутящий момент передается от якоря к шестерне.

Происходит все благодаря наличию редуктора, в котором установлены магниты, которые постоянно работают. Также в стартере есть специальные щетки, которые вырабатывают сопротивление с большим показателем, нежели аналогичный показатель на обычном стартере. Благодаря этому стартер работает постоянно и эффективно.

Стартер с инерционным приводом

Такой стартер будет связан с кольцевым венцом маховика через маленькую шестеренку. Связь зубчатой шестеренки и спирального паза на валу якоря осуществляется через резьбовое соединение. В этом случае винт вращается в шестеренке посредством воздействия якоря в то время, когда стартер начинает работать.

Из-за инерционных явлений шестеренка не двигается, а за счет винта, который вращается внутри шестеренки, эта самая шестеренка смещается и сцепляется с зубчатым венцом маховика.

После того, как двигатель запущен, и по истечении определенного времени работы на своей мощности, шестеренка станет быстрее вращаться, что заставит вал якоря вращаться. Из-за этого шестеренка будет скручиваться назад по спиральному позу, а через время она вообще отсоединиться от махового колеса. Буфером будет главная пружина во время движения шестерни.

Главным минусом подобного устройства является чрезмерно агрессивная манера вхождения в зацепление, поэтому время эксплуатации кольцевого венца и механизма зацепления сильно сокращалось.

Стартер – штука очень важная, поэтому за состоянием этого механизма нужно следить постоянно и тщательно.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Стартер — Энциклопедия журнала «За рулем»

Стартер — электрическая машина, коллекторный двигатель постоянного тока, основной механизм системы пуска автомобильного двигателя внутреннего сгорания.

Схема соединений стартера


1 – стартер;
2 – аккумуляторная батарея;
3 – генератор;
4 – монтажный блок;
5 – реле включения стартера;
6 – выключатель зажигания;
I – удерживающая обмотка;
II – втягивающая обмотка.

Для запуска любого ДВС водителю необходимо раскрутить коленчатый вал, то есть передать на него вращающий момент. Коленчатый вал приводит в движение через шатуны поршни, в цилиндры засасывается топливо-воздушная смесь. Свеча зажигания поджигает сжатую топливовоздушную смесь, расширяющиеся газы оказывают давление на поршень. Поршень в цилиндре, который находится в состоянии рабочего хода, через шатун воздействует на коленчатый вал. В результате приходят в движение шатуны и поршни других цилиндров, в которых происходят аналогичные рабочие процессы сжатия, поджига топливо-воздушной смеси, расширения газов. Двигатель запускается и передает крутящий момент на механизмы трансмиссии.

Типы пусковых механизмов

Для первоначальной раскрутки коленчатого вала применяются пусковые механизмы, которые подразделяются на несколько типов. Группа мускульных пусковых механизмов включает в себя механизмы с ножным приводом используются на одноколейных транспортных средствах с ДВС. На мотоциклах — до недавнего времени широко применялись кикстартеры, пусковая педаль с трещоткой свободного обратного хода, соединенная с коленвалом двигателя через шестерни пусковой системы. На мопедах и мотовелосипедах для запуска ДВС используют педали велосипедного типа. Пусковые системы с ручным приводом подразделяются на механизмы с использованием шнура, наматываемого на маховик (барабан). Эти пусковые системы используются для запуска ДВС небольшой мощности — на бензопилах, лодочных моторах, стационарных электрогенераторах и насосах. На инерционные механизмы с использованием понижающего редуктора, которыми оснащаются легкие тракторы и катерные дизели. На системы прямого действия, в которых какие-либо механизмы не используются вовсе — как на легких самолетах, в которых запуск двигателя производится раскручиванием винта вручную.
На автомобилях в качестве запасной используется ручная система пуска рукояткой, в простонародье «кривой стартер». На переднем торце коленчатого вала ДВС находится венец с косыми зубьями, покатые поверхности которых направлены против направления вращения вала. В этот венец вставляется пусковая рукоятка с поперечными штифтами. Штифты входят в зацепление с зубьями венца. При повороте рукоятки по часовой стрелке крутящий момент передается на коленчатый вал двигателя. Как только ДВС запустится, косые поверхности зубьев венца выталкивают штифты пусковой рукоятки вперед, рукоятка выходит из зацепления с коленчатым валом.
Простейший по устройству механизм с пусковой рукояткой широко использовался на заре автомобилизма. В большинстве моделей легковых автомобилей начала ХХ столетия пусковая рукоятка была несъемной и соединялась с коленчатым валом либо муфтой одностороннего ходя, либо посредством венца — рукоятку при пуске нужно было слегка вдвинуть по ходу и провернуть. В современных автомобилях рукоятка ручного запуска ДВС встречается редко и только в автомобилях классической заднеприводной компоновки с передним расположением двигателя.
В гоночных автомобилях используется пусковая система с отсоединяемым электрическим стартером — вместо пусковой рукоятки используется электродвигатель с венцовым зацеплением с коленчатым валом ДВС. Этот стартерный механизм подключается к специальному фланцу в задней части автомобиля, поскольку двигатель таких машин располагается над задней осью или перед ней. Другая большая группа пусковых механизмов включает в себя стартеры с использованием вспомогательных двигателей разного типа. Самым распространенным видом подобных механизмов является электростартер, который повсеместно применяется на автомобилях всех типов, мощных лодочных моторах, катерах, мотоциклах, квадроциклах и другой транспортной технике с ДВС.
На тракторных дизелях применяется система запуска со вспомогательным ДВС — «пускачом». Обычно это одноцилиндровый двухтактный бензиновый двигатель воздушного охлаждения, мощность которого примерно в десять раз меньше мощности основного двигателя. Пусковой ДВС, в свою очередь, запускается либо электростартером, либо вручную шнуровым механизмом (как на лодочных моторах). Судовые, танковые, тепловозные дизели оснащаются пневматической системой запуска. В данном пусковом механизме для приведения во вращение коленчатого вала используются сам главный двигатель, в цилиндры которого через дополнительные клапаны подается сжатый воздух. Как только двигатель запускается, подача сжатого воздуха в цилиндры прекращается. ДВС начинает работать в обычном режиме. Баллон со сжатым воздухом пополняется во время работы основного двигателя, который соединен с компрессором. Обычно этот же компрессор используется в системе управления транспортным средством, в тормозной системе (с пневмоприводом), в механизмах подвески (пневмоподвеска) и других. Особое распространение пневмозапуск получил в самолетах 30-40-х годов прошлого века. В наши дни в авиационной технике используются электрические стартеры, получающие питание от бортовых аккумуляторов самолета, стационарных станций и подвижных аэродромных пусковых агрегатов (АПА).
Помимо пусковых механизмов различного типа существует и система непосредственного запуска ДВС, разработанная немецкой компанией BOSH. Система Direct Start включает в себя управляющий компьютер и систему форсунок, впрыскивающих топливо-воздушную смесь в один из цилиндров остановленного двигателя, поршень которого находится в положении рабочего хода. Свеча поджигает смесь, которая поступает в цилиндр уже в сжатом виде. Происходит вспышка, расширяющиеся газы толкают поршень, который через шатун приводит во вращение коленчатый вал. Управляющий компьютер подает поочередно команды на впрыск в другие цилиндры, поршень которых приходит в положение рабочего хода — двигатель запускается. Эта система работает только в ДВС с количеством цилиндров от четырех и более и в серийных автомобилях пока не применяется.

Устройство автомобильного электростартера

1 – ограничительное кольцо хода шестерни;
2 – буферная пружина;
3 – шестерня привода;
4 – ступица обгонной муфты;
5 – ролик обгонной муфты;
6 – наружное кольцо обгонной муфты;
7 – кожух обгонной муфты;
8 – ось рычага привода шестерни;
9 – рычаг привода;
10 – крышка со стороны привода;
11 – якорь тягового реле;
12 – шток тягового реле;
13 – втягивающая обмотка реле;
14 – удерживающая обмотка реле;
15 – корпус реле;
16 – крышка реле;
17 – контактные болты;
18 – контактная пластина;
19 – щетка;
20 – коллектор;
21 – обмотка статора;
22 – обмотка якоря;
23 – стяжной болт;
24 – кожух;
25 – сердечник якоря;
26 – корпус стартера;
27 – полюс статора;
28 – поводковое кольцо.
В качестве вспомогательного двигателя для запуска двигателя применяются коллекторные электродвигатели постоянного тока, получающие питание от бортовой аккумуляторной батареи автомобиля. На вал электродвигателя насажена подвижная муфта одностороннего хода, которую венчает шестерня. При повороте ключа зажигания или нажатии пусковой кнопки соленоид стартера перемещает муфту по валу. Венец муфты входит в зацепление с зубьями маховика ДВС. Одновременно через замкнувшиеся контакты на коллекторные щетки электродвигателя подается электрический ток. Вал двигателя приводится во вращение, крутящий момент передается через зубья маховика на коленчатый вал ДВС. Как только двигатель запускается, соленоид и электродвигатель стартера обесточиваются, муфта под воздействием пружины возвращается в исходное положение, выводя пусковую шестерню из зацепления с маховиком.
Электростартер в ряде случаев может применяться в качестве вспомогательного двигателя автомобиля — когда машину необходимо переместить на небольшое расстояние (в несколько метров) при неработающем ДВС. В экстренных ситуациях, когда жизни водителя и пассажиров может угрожать опасность, водитель может включить первую передачу и стартером привести автомобиль в движение.

Электростартеры мотоциклов

На легких мотоциклах, скутерах, мотороллерах с электрозапуском обычно используется электрическая машина двустороннего действия — династартер, который при подаче тока может работать, как электродвигатель, а в обычном состоянии (при работающем ДВС) выполняет функции электрогенератора.
Династартер устанавливается непосредственно на левую часть коленчатого вала мотоциклетного двигателя (встречается и обратное расположение), его якорь вращается с той же скоростью, что и коленчатый вал. Недостатком династертера, как и любого мотоциклетного генератора, является выработка недостаточного тока на малых оборотах двигателя (поскольку нет повышающей обороты якоря ременной, цепной или шестеренчатой передачи). На тяжелых мотоциклах (чопперах, спортбайках и других) применяются более совершенные системы электрозапуска схожие по устройству с автомобильными.
Для обеспечения безопасности мотоциклетные электростартеры дополняются специальными механизмами блокировки, предотвращающими запуск двигателя при неработающих тормозах. Подобная блокировка в обязательном порядке устанавливается на все мотоциклы и скутеры с автоматической передачей (клиноременным вариатором). Двигатель скутера запускается поворотом ключа только в том случае, если одна из тормозных рукояток (переднего или заднего тормоза) зажаты водителем. При свободных тормозных рукоятках энергия на электростартер не подается.

Запуск двигателя в экстренных случаях

На транспортных средствах с механической КП запуск двигателя при неработающем электростартере и отсутствии механизма пуска рукояткой возможен буксировкой автомобиля («с толкача»). Однако, таким образом невозможно запустить автомобиль и мотоцикл с автоматической трансмиссией — если транспортное средство не оборудовано механизмом блокировки АКП. На скутерах с вариатором подобный механизм отсутствует. Поэтому пуск двигателя буксировкой или при движении накатом на них невозможен, но обязательно есть кикстартер, который на скутерах с электрозапуском двигателя используется в качестве вспомогательного пускового механизма. При истощенной бортовой аккумуляторной батарее автомобиля и исправном электростартере двигатель можно запустить, подавая ток от внешнего источника электроэнергии. Для этого используются сетевые понижающие трансформаторы или аккумуляторы других автомобилей.

wiki.zr.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
