Как устроен замок зажигания Ваз 2109

Перейти к контенту

13 августа, 2015 Маргарита Электрооборудование 2 комментария

Замок зажигания бывает старого и нового образцов:
-Старый имеет четыре положения, реле и длинный ключ,
-Новый без реле и с коротким ключом на три положения.
Функций у замка зажигания две:
-Электрическая: замыкание контактов в зависимости от положения ключа.
-Механическая: блокировка рулевого колеса без ключа. То есть без ключа нельзя будет крутить руль, даже если минуя электрическую часть замка заведете машину. Чтобы вращать руль нужно будет разобрать замок и снять механическую блокировку.
Неисправностей по электрической части у замка зажигания Ваз 2108 2109 21099 всего две (как впрочем и у всей электрики):
1) Отсутствие контакта в определенном положении ключа. При этом машина может не заводится, либо не будут работать отдельные потребители.

2) Присутствие контакта там где не нужно. В таком случае замок начинает плавится, дымить и издавать характерный запах.
Замена замка зажигания:
1) Снимаем кожух рулевого колеса. Для этого откручиваем шурупы крепящие верхнюю и нижнюю его часть между собой. Убрав защиту, сразу получаем доступ к замку зажигания и подрулевым переключателям.

Кожух рулевого колеса Ваз 2109

2) Откручиваем пластмассовую облицовку замка зажигания отверткой. Снимаем ее.

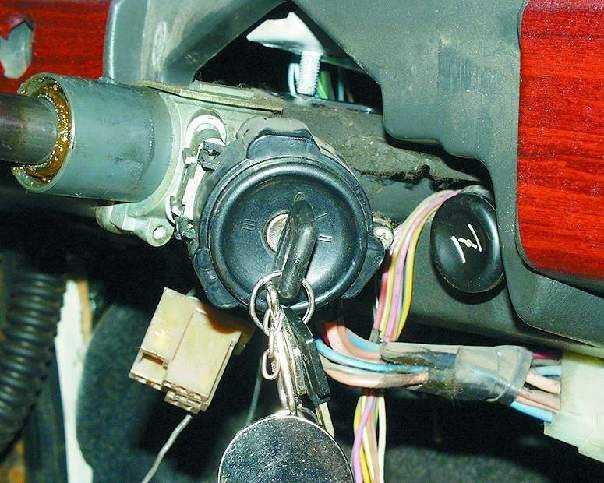

Замок зажигания

3) Снимаем контактную группу замка зажигания.

Контактная группа замка зажигания

Она подсоединяется к остальной проводку с помощью штекера. Если замена производится на замок зажигания нового образца, то необходимо будет немного переделывать проводку.

Контактная группа замка зажигания

Просто так подключить не получится, так как схемы расключения у них разные.
4)Затем откручиваем механическую часть замка, крепящуюся к рулевому колесу.

Замок зажигания без контактной группыОткручиваем механическую часть замка

Новый замок устанавливаем в обратном порядке.
Отдельно продается контактная группа замка зажигания, которую можно заменить не трогая весь замок.
Проверка правильности работы замка зажигания Ваз 2108 2109 21099:
Чтобы проверить исправен ли замок в случае подозрений, нужна схема , указывающая какие контакты замыкаются между собой при различных положения ключа в замке зажигания.

Схема для нового образца замка зажиганияСхема для старого образца замка зажигания

Схема приведена ниже:
Пояснения к схеме(по цветам проводов контактной группы):
Красный – на стартер,
Розовый – +12В,
Коричневый – +12В для включения реле зажигания,
Белый – включение реле зажигания,
Черный, голубой – прочие потребители.
Положение ключа “0”:
Ни один провод в контактной группе не должен звониться с другими. Все провода разомкнуты друг от друга.

Положение ключа “1”:
В данном положении включается реле зажигания и по голубому с черным проводу запитывается система зажигания.
Белый замкнут с коричневым, розовый с голубым и черным.
Положение ключа “2”:
В данном положении опять таки реле зажигания остается включенным, подается +12В на реле включения стартера.
Белый замкнут с коричневым, розовый с красным и черным.
Положение ключа “3”:
В данном положении замыкаются цепи, обеспечивающие подсветку авто, габариты, сигнализацию дальним светом фар.
Коричневый замкнут с черным, розывый с черным.
Типичный пример неисправности контактной группы: автомобиль не заводится. Крутишь стартер, нет искры. Начинаешь грешить на коммутатор, датчик Холла, катушку. Но потом оказывается, что все исправно, просто система зажигания не запитана. То есть с замка зажигания девятки не поступает питание на систему зажигания.

На Главную.

Электрооборудование Ваз 2109

Неисправности замка зажигания ваз 2109 карбюратор.

Распиновка замка зажигания ваз. Ровно три коммутируемых контакта

И выявления определенных неисправностей, следует приступать к его снятию и последующей замене. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль, отсоединив клемму «минус» от аккумуляторной батареи.
• Далее необходимо снять пластиковый декоративный чехол рулевого вала. Для этого крестовой отверткой отворачиваем в нижней части все винты его крепления. Данный чехол состоит из двух половин, после отворачивания винтов разъединяем их и снимаем.

• Теперь можно снять облицовку замка, после чего отсоединяем от него колодку с питающими проводами и колодку с проводами от питающего реле.

• Теперь можно снимать замок. Для этого необходимо вставить ключ и повернуть личинку в положение «0» тем самым отщелкнув противоугонную защелку. После чего отворачиваем винты крепления обоймы замка и снимаем его. Если замок не раз не снимался, то головки винтов крепления будут срезаны, в этом случае их необходимо высверливать, либо сбивать зубилом.

На этом ремонтные работы по завершены. Произведите его замену и установите на место в обратной последовательности.

Одним из важнейших узлов автомобиля ВАЗ 2109 является замок зажигания (ЗЗ). От его исправности зависит удачный старт авто и работа многих потребителей электросети. Статья посвящена ЗЗ девятки, его устройству, основным неисправностям. Дается инструкция, как снять и отремонтировать узел.

[ Скрыть ]

Устройство замка зажигания ВАЗ 2109

ЗЗ встречается старого и нового образца. Старый имеет 4 положения, длинный ключ и реле. В новом отсутствует реле, есть 3 положения и короткий ключ.

Замок зажигания ВАЗ 21099, как и других моделей, выполняет две функции:

• механическую – блокирует руль без ключа;
• электрическую – замыкает контакты в зависимости от положения ключа.

Схема

Схема замка зажигания представляет собой положение ключа в замке и может быть представлена в виде таблицы:

Характерные неисправности

Так как на ВАЗ 2109 замок зажигания выполняет две функции, то и характер неисправностей можно разделить на механические и электрические, хотя и чаще всего ломается замок в режыме стартера :

1. К механической неисправности относится заклинивание сердцевины, в каком-либо положении: физически невозможно провернуть ключ. В этом случае можно ввести внутрь немного силиконовой смазки. Если это не помогает, то придется снять замок зажигания и поменять на новый.
2. Электрические неисправности могут возникнуть при определенном положении ключа, когда нарушена целостность электросети в коммутаторе. Если контакта нет, не будут работать все компоненты системы. Если контакт есть, но замыкание происходит не там, где нужно, это чревато коротким замыканием и перегревом ЗЗ. Он может оплавиться, появится специфический запах (автор видео — MAQS MAC).

Инструкция по ремонту и замене

В основном ЗЗ можно отремонтировать. Ремонт обычно заключается в замене сердцевины или контактной группы. Если после ремонта проблема осталась, то необходима .

На ВАЗ 2109 замена сердцевины состоит из следующих действий:

1. Сначала снимается защитно-декоративный кожух с рулевой колонки, а также переключатели стеклоомывателей и поворотов.
2. Замок крепится с помощью винтов и крючковой защелки. С выкручиванием винтов, могут возникнуть проблемы, так как у них срезаны головки. Чтобы их удалить, сначала нужно ослабить ударами зубила, а потом выкрутить с помощью плоскогубцев. Можно винты аккуратно высверлить.
3. Далее разъединяем хомуты, выводя их из зацепления.
4. Вытянув боковой штифт, можно вынимать сердцевину. Если не получилось, то сердцевину можно высверлить с помощью тонкого сверла. В крайнем случае придется демонтировать весь узел.
5. На следующем этапе нужно отсоединить разъем, штекер проводов, а также провод массы.
6. Отжав защелку, можно снимать крышку и контактную группу.
7. Вставляем новую сердцевину и проверяем работу. При проворачивании ключа, должны работать все процессы.

Проверить следует также блокировку рулевого колеса. Если руль не блокируется при полном обороте, нужно отрегулировать положение замка на колонке.

• перед тем как отключить контакты, им желательно присвоить номера, это поможет избежать ошибок при подключении;
• если в конструкции контактной группы присутствует стопорное кольцо, то сначала нужно вынуть его с помощью шила.

Зная, как устроен 2109, и имея хотя бы небольшой опыт работ, можно своими руками выполнить ремонт, не прибегая к помощи специалистов. Таким образом можно сэкономить на техническом обслуживании.

Одним из ключевых узлов на транспортном средстве ВАЗ 2109 является замок зажигания. Электрическая схема машины использует его как коммутационный узел, обеспечивающий подачу напряжения на нужные цепи питания. Если этого не происходит по причине неисправности коммутатора, то возможно отключение отдельных групп потребителей или автомобиля в целом — он попросту не заведется.

Устройство и принцип действия замочного узла

На автомобиле ВАЗ 2109 могут устанавливаться 2 штатные модификации замка. Старая имеет каталожный номер 21080-3704005-60. Отличается четырьмя положениями ключа (длинного), а также содержит реле зажигания. Новый узел с номером по каталогу 21080-3704005-30 имеет всего три положения ключа, реле в нем отсутствует.

Для подключения всех проводов на замок автомашины ВАЗ 2109, используется контактная группа. Каждому из положений ключа отвечает своя сбивка, а значит, группы потребителей.

Где ключ	Что происходит
Положение «0».	Замкнутыми являются контакты «30» и «30/1». Все зависимые цепи питания являются отключенными.
Положение «I».	В этой позиции производится подача напряжения на элементы системы управления зажиганием. Для этого замыкаются белый с коричневым проводом, а розовый — черным и голубым. При этом формируется несколько групп контактов. К примеру, «30 INT» включает цепь питания наружного, в том числе дальнего, освещения, подсветку приборной панели. Контакты «30/1» и «15/1» дают напряжение на лампы указателей поворотов, реверсного хода, элементы системы зажигания и т. д. Пара «30/1», «15/2» питает фары ближнего/дальнего освещения, противотуманки, омыватель, вентиляторы.
Положение «II».	Включенное на предыдущем этапе реле зажигания продолжает работать. Основной является пара контактов «30», «50», которая дает напряжения для работы стартера. Параллельно ей должны формироваться цепи от контактных соединений «30/1», «15/1», а также «30/1», «15/2». Потребители, которые при этом подключаются, аналогичны описанным для положения «I». Розовый провод в контактной паре вместе с черным замыкается на красный (вместо голубого).
Положение «III».	Используется для подачи напряжения на компоненты системы стояночного («30/1 Р») и габаритного освещения/подсветки приборной панели («30 INT»). Черный провод формирует замкнутую цепь вместе с коричневым и розовым.

Замок, его схема выполняют две функции: электрическую и механическую. Суть первой заключается в замыкании определенных групп контактов, исходя из позиции ключа. С точки зрения механики, при выключенном зажигании блокируется рулевое колесо, делая невозможным его вращение. То есть, вторая функция является защитной.

Возможные неисправности и способы их устранения

Характер неисправностей замочного узла на автомобиле ВАЗ 2109 также может быть электрическим либо механическим.

К первой группе можно отнести нарушения целостности электрических цепей в коммутаторе при определенном положении ключа. Если контакт отсутствует, то подключенные потребители могут не работать, или же автомобиль вовсе не заведется. Если контакт есть, но замыкаются не те участки цепи, которые должны, это чревато коротким замыканием и термическим повреждением замка. Он начнет плавиться, появится характерный запах. В зависимости от масштабов бедствия, скорее всего, понадобится замена контактной группы.

С точки зрения механики, может застопориться в каком-либо положении сердцевина/личинка. В таком случае физически невозможно будет провернуть ключ в замке. Единственно верным вариантом ремонта будет замена всего узла.

Для диагностики неисправностей в электрических цепях нужно запастись следующими инструментами.

1. Мультиметр, или тестер. При его отсутствии, как вариант, можно использовать контрольную лампочку, работающую под напряжением 12В.
2. Набор отверток, ключей для демонтажа замка. Поскольку единственным вариантом ремонта механических неисправностей является замена деталей, которые вышли из строя, то они пригодятся и в этом случае.

Перед началом диагностики придется отсоединить клеммный блок и прозвонить все контакты в той последовательности, которая соответствует каждому из положений ключа. Для наглядности под рукой должна быть электрическая схема агрегата. Если цепь замыкается, то на приборе будет присутствовать индикация сопротивления.

Замена замка должна начинаться с его обесточивания. Для этого придется ослабить гайку крепления и снять отрицательную клемму аккумулятора. После этого снимается защитно-декоративный кожух, переключатели поворотов/стеклоомывателей. Замок к рулевой колонке крепится при помощи четырех винтов или двух винтов и крючковой защелки. Снять его может оказаться проблемно из-за винтов. В этом случае их придется срезать либо высверлить, делая все крайне аккуратно. Клеммная колодка разъединяется, и процесс демонтажа на этом можно считать оконченным.

Сборка нового замочного узла происходит аналогично, но в обратном порядке.

На автомобиль ВАЗ 2109, также как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования. Состоит данный элемент из механической и электрической части. Механическая часть отвечает за блокировку рулевого колеса при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электроцепи в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже говорилось, является весьма важным элементом в любом автомобиле. Практически все оборудование в автомобиле работает через замок зажигания. Что же является исключением? Независимо от замка зажигания в «девятке» функционируют только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, аварийная сигнализация, подсветка приборной панели и освещение салона.

При этом непосредственно сам замок зажигания на автомобилях ВАЗ 2109 может встречаться разный: нового образца — с тремя положениями, коротким ключом и без реле зажигания, либо старого образца — с четырьмя положениями, длинным ключом и реле.

Схема замка зажигания ВАЗ 2109.

1. реле зажигания,
2. штекерный разъем выключателя зажигания,
3. выключатель зажигания.

Наименование режимов, положение замка и цепи питания.

Положение ключа в замке	Номера контактов под напряжением	Цепи, которые включены
0 — выключено	30 и 30/1	Автомобиль обесточен, питание осуществляется только в цепях подключенных напрямую к аккумулятору
«I» — зажигание	30 — INT	При текущем положение ключа работают — наружное освещение, дальний и ближний свет фар, подсветка приборов и освещение в салоне автомобиля.
	30/1 — 15/1	Должны работать все контрольные приборы, свет заднего хода, очиститель ветрового стекла, обмотка возбуждения генератора, указатели поворотов, блок управления электромагнитным клапаном холостого хода.
	30/1 — 15/2	При данном положение работают ближний и дальний свет фар, задние передние противотуманки, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя, фароотчистители.
«II» — стартер	30 — INT
	30/1 — 15/1	Работают те же цепи, что при положение «зажигание»
	30 — 50	Включается стартер
«III» — стоянка	30 — INT	Работают те же цепи, что при положение «зажигание»
	30/1 — Р	Стояночное освещение

Как проверить исправность/неисправность замка зажигания «девятки»?

Замок зажигания, как и любой другой элемент автомобиля, может выходить из строя. В такой ситуации необходимо либо произвести ремонт замка зажигания либо, в случае серьезной неисправности, просто осуществить замену данного элемента на новый. Однако в последнем случае, прежде чем проводить эту самую замену, следует убедиться в действительной неисправности замка зажигания. Как это сделать?

Ключ зажигания нужно вставить в замок зажигания и установить данный ключ в определенной позиции. Во время подобных действий должно осуществлять замыкание цепи, по которому судят о работоспособности замка. Например, при повороте ключа зажигания в третье положение, должна начать действовать система охраны, а при переведении ключа в нулевое положение, эта система должна отключиться. Какие-либо отклонения здесь будут говорить о действительных неполадках с зажиганием.

Еще один способ проверить работоспособность замка – покрутить рулевое колесо. Оно не должно блокироваться. Блокировка должна сработать только при вторичном повороте ключа зажигания из первого положения во второе. А во второе положение ключ, как вы знаете, можно повернуть только лишь из нулевого положения.

Наиболее распространенные неполадки замка зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность их железных «коней» — это то, что со временем замок зажигания в них начинает попросту заклинивать. Даже если тот был установлен совсем недавно. Скорее всего, данный дефект является заводским браком и вам необходимо обратиться в тот магазин, где вы приобретали новый замок зажигания (с этой целью лучше сохранять чеки подобных покупок) для осуществления возврата. Однако если этот вариант вам не доступен, не спешите отчаиваться!

Дело в том, что когда при пуске двигателя замок зажигания клинит, на стартер подается напряжение, которое может привести к выходу из строя данной детали. Но это совсем не значит, что нужно бежать за новой деталью в автомагазин. В данной ситуации можно просто купить силиконовую смазку и наносить ее внутрь замка каждый раз, когда замок будет клинить.

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

В целом схема замка для зажигания ВАЗ-2109 представлена механической и электрической частями. Механика регулирует блокировку передних колес, если ключ не вставлен в замок, то они заблокированы. Электрическая часть – подача напряжения, зависящая от положения ключа, на требуемые участки электрической цепи. Расположен он в приборной панели в цепи подключения проводов. В старых моделях применялась низкая панель, в более новых – высокая панель.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

1. Нового образца. Замок предусматривает три позиции и короткий ключ.
2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.

Почему машина не заводится? Хватает но не заводится ВАЗ 2109 карбюратор

На автомобиль ВАЗ-2109 устанавливались оригинальные карбюраторные двигатели, а потом инжекторные. Вне зависимости от того, какой двигатель на девятке, с неисправной системой запуска он не заведется, так как стартер либо не может провернуть коленвал, либо вращает его с недостаточной частотой. Причины такого положения дел могут быть не заряжены аккумуляторная батарея , окислились клеммы как на выводах АКБ так и на тяговом реле, в которых также могут быть обожжены внутренние контакты. Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал стартера будет вращаться.

Еще одна неисправность, которая не позволит работать карбюраторному двигателю и инжекторной девятке, выйдет из строя газораспределительный механизм . Он может просто сломаться или что скорее срезать зуб, так же в случае ослабления натяжения ремня он может перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.

Если с газораспределительным механизмом и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109дополнительно проверить систему питания и систему зажигания . Начинают проверку этих систем обычно с наличия искры на свече зажигания. Если он не на свечи, то проверьте, не на ли он на высоковольтном проводе, идущем от катушки зажигания. При наличии искры в этом месте надо будет проверить не подгорел ли бегунок боя бат крышки, не зажаты ли контакты люка люка и угольный раб. не зависит от передающего ползунка. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

При наличии искры на свече зажигания необходимо проверить работу АЗС и карбюратора . Работу бензонасоса проверяют отключением бензонасоса от карбюратора и подачей топлива в ручном режиме. Если давления нет или оно слабое, значит, пробило отверстие бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что топливо поступает в поплавковые камеры, затем останавливается.

На инжекторных двигателях ВАЗ-2109 и зажиганием, и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает и дает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заводится, а чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится и при выходе из строя электробензонасоса, либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания его обмоток.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, а наверное вообще всех ваз, так как проблемы с запуском двигателя бывают довольно часто и у машин такого рода.

Конечно, тема избита, но получить ответ на свой вопрос, из-за чего не заводится ваша машина, скорее всего, сразу не получится. Причем причин может быть так много, что для постановки диагноза потребуется довольно много времени. Итак, основные причины, по которым ваш автомобиль может не завестись.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на приборной панели. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в случае, когда топливо просто закончилось.
• Посмотрите, поступает ли топливо в систему. Если машина карбюраторная, прокачайте топливный насос вручную и убедитесь, что бензин поступает в карбюратор. Если инжектор — внимательно послушайте, работает ли топливный насос при включении зажигания. Если нет, ищите причину, неисправный предохранитель, обрыв цепи или еще что-то, что могло привести к подобному исходу.
• Засорилась система питания: часто мусор попадает вместе с топливом в карбюратор и даже один краб топлива способен справиться с нормальным запуском двигателя.

Проблемы с системой зажигания

• Проверьте, есть ли искра на свече. Если его нет, значит, причина в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или траверу, особенно это касается центрального высоковольтного провода (для карбюраторной модели двигателя).
• Если это причина пропадания искры и следствие того, что машина перестала заводиться.
• Проверить работоспособность травера — открыть крышку, посмотреть целостность угля в ней. Также проверьте контакты или .

Проблемы с электрикой или электроникой инжектора

Если ваш ВАЗ 2109-2108 инжектор, то проблем, из-за которых он отказался заводиться, может быть намного больше. На один Эсуд Сенсоров можно насчитать около 5 штук, которые могут повлиять на нормальный запуск мотора:

1. ДМРВ — Датчик массового расхода
2. RXX — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фазы

Также не стоит упускать из виду даже самые простые проблемы, такие как замок зажигания, стартер и его втягивающее реле, а также предохранители.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ переставлен на пару зубьев, двигатель может не запуститься, так как началось зажигание. Для того, чтобы вернуть его к жизни, необходимо.

Зажаты хомуты клапанов — тоже есть вероятность, что именно по этой причине запуск двигателя затруднен, а со временем даже невозможен. В этом случае необходимо производить .

Слабое сжатие — это тот случай, когда затрудненный запуск проявляется ежедневно, если поршень уже находится на грани полного снижения. Это происходит из-за слишком большой выработки и износа деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не стесняйтесь — пишем в комментариях к статье ниже.

Вы проснулись по будильнику, собрались на работу. Все взяли, у вас еще есть время до начала рабочего дня. Спускаетесь на стоянку, садитесь за руль, поворачиваете ключ зажигания и понимаете, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Нести в ремонт? Нет времени — можно опоздать на работу. Попробовать начать? Вы также можете попробовать попробовать до следующего утра.

Что делать, если ничего не происходит, или заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и посмотреть, что тут не так, если визуально ничего не видно, можно проверить подключены ли провода. Если после этого машина не завелась, то лучше не терять времени и найти такси, чтобы добраться до работы. А я ищу поломки и серьезный ремонт, чтобы потом сделать.

Бывает, что водитель поменял масло и, и даже. И машина до сих пор работает не стабильно. Часто бывает, что на ВАЗ 2109 глохнет на ходу карбюратор. Для устранения нужно проверить выключатель и датчик Холла. При необходимости проводят их замену.

Есть хорошая серия видео про Карбюраторы Солекс на эту тему.
Вот первая запись, далее вы найдете остальные:

• Через топливную трубку тоже может в некоторых случаях помочь решить вопрос.
• В любом случае, если не получается понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже были изолированы по заказу, а даже если и не были вызваны, то вскоре могут просто испортиться.
• Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь — карбюраторщик.

Если у вас плохо поднимается ВАЗ 2109карбюратора, это может быть вызвано разными причинами. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше потратить некоторую сумму на диагностику на профессиональном оборудовании, чем столкнуться с еще большими проблемами.

Если у вас не был скорректирован состав смеси, возможно, придется провести чистку или поменять свечи.

Что делать если карбюратор автомобиля ВАЗ 2109 глохнет на холостых оборотах

Карбюраторы с такой проблемой сталкиваются регулярно. Иногда его удается убрать заменой иглы, или люфтовым зазором в электромагнитном клапане.
Фонд может и. Его тоже можно поменять без проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше отдайте его специалистам.

Смотрим на «Девятку» карбюраторную. Если это так, то его разборка и ремонт описанные нами ранее — процессы не сложные.

Важно, чтобы вы успели правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал троить на ходу, либо на холостых оборотах.

А вот видео, как заводится ВАЗ 2109 (карбюратор):

Любимый Old Lovels часто доставляет проблемы, отказывается заводиться, у него мотор глохнет в самый неподходящий момент? Знакомая ситуация. Рассмотрим сначала проблему с теоретической стороны. Для работы любого двигателя внутреннего сгорания необходимо наличие 3-х факторов — воздуха, топлива и искр, воспламеняющих топливовоздушную смесь, засасывающую внутрь цилиндров.

Несколько практических советов удалось испытать автолюбителям:

• Для начала, включив зажигание, определить, крутит ли стартер. Если нет, то «ежу понятно» в чем дело. Заряженный аккумулятор при включении зажигания издает характерный щелчок втягивающего реле.
• После, если стартер прошел проверку, проверьте датчики наличия топлива, а лучше загляните в сам бак.
• Дальше уже не справиться. Находим помощника, прокручиваем стартер с помощью ключа зажигания и, вывернув любую свечу с соблюдением необходимых мер предосторожности, тыкаем ее в высоковольтный провод и ближе к «массе», удерживая ее в сантиметре от мишени. Искра есть — отлично. Не заводится ваз 2109Карбюратор Стартер крутит искру. Проверяем тем же методом наличие искры на центральном проводе и если есть то все нормально.
• Отсутствие искры в первом случае означает однозначно замену выключателя, а во втором — неисправность катушки («Бабина» выходит из строя очень редко, но бывает).

Отсутствие воздушного и блочного фильтров

Нет ваз 2109 свечи карбюратор есть бензин. Зимой наличие бензина не означает его поступления в карбюратор, так как вода может замерзнуть. Доберитесь до топливного насоса и нажмите кнопку. Не буллит — это значит, что вода замерзла, иначе соответственно, что не замерзла и топливо поступает. Также может быть бензонасос, фильтр тонкой очистки или шланги отдачи. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на его чистоту и пытаемся завести.

Двигатель без крышки. Если он завелся, то доступа воздуха к карбюратору (забитому и/или с масляным фильтром) нет. Если эффекта нет, то продолжайте проверку. Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или золотниковый игольчатый клапан. После неудачной продувки сжатым воздухом необходимо продуть со снятым карбюратором с крышкой и если опять нет эффекта то замена игольчатого клапана. Еще можно проверить и взорвать, закрутив его, джиггер (заворачивая обратно надо очень осторожно, чтобы не «утащить»). Есть еще способ реанимировать мотор. После снятия шланга брызните немного бензина в 1-ю камеру, которая ближе к салону автомобиля.

Неисправны свечи зажигания

Если все в порядке, то переходим к следующему этапу проверки, а именно к свечам. Вы их все откручиваете и мы смотрим на наличие авто и/или остатков топлива. Если таковые имеются, то их необходимо спрятать с помощью пассатижей над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставьте запасные «рабочие» свечи.

Неисправность проводов

Проверьте провода, так как они также могут вызывать неисправности. Если изнутри крышка чипа люфтит и контакты есть, то его надо менять. Сняв бегунок, убедившись, что барабан не задевает датчик Холла, откручиваем болты и отсоединяя проводку заменяем датчик.

Провода на крышке травера идут в следующем порядке (неправильный порядок подключения проводов также может быть причиной того, что машина не заводится):

• Первый (так же отмечается на крышке) идет с крайнего левого и тоже первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а за ним 4-й.
• Крайний правый провод идет от третьего цилиндра.

Под кожухом находится резиновый ремень газораспределительного механизма. Если зубья (один из них) были доработаны, а тем более если на ремне лопнуло, то нужна замена.

Если у вас есть вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы запуска автомобиля

Если после одной из вышеперечисленных операций машина завелась, то радуйтесь, что справились с поломкой самостоятельно. Если ничего не помогло, то нужно нести машину в ремонт. Но до автосервиса все равно придется добираться, в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современная иномарка без аккумулятора никуда, а вот «Жигули», если завести с «Толкучи» или толкнуть под уклон, могут ехать сколько угодно (главное не стыковать мотор).

Процесс следующий:

• Зажигание включается.
• Толкать машину так, чтобы она давала скорость не менее 5 км/ч.
• Выжимается сцепление и включается третья передача (конечно пойдёт любая передача, но лучше всего для «холодного» пуска будет 3-я).
• Сцепление отпущено и когда по инерции ваз проверит коленки, машина обязательно станет. После выжимается сцепление и отключается третья передача.

Что делать, если ваш любимый ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 отказался заводиться? В данной статье будет рассмотрена схема устранения неполадок. Как вы наверное знаете, что двигатель запущен и вам нужно три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит подсос горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече появится искра, которая воспламенит горючую смесь — двигатель запустится.
Считать диагностику определения неисправности цепи. Весь метод подробно описан на рисунке, в тексте даны необходимые комментарии к пунктам.

1) Если стартер не крутит коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки втягивающего реле, все разъемы должны быть надеты на стартер.

2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли в цилиндр горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите на расстояние сантиметра к массе и проверните стартер.

3) Если Ваз 2108, Ваз 2109, Ваз 21099 не ищет искру, проверьте есть ли искра на распределителе зажигания (резина). Для этого с трамблера снимаем центральный провод, подводим к массе 1 см и крутим стартер. С провода на массу — проблема в распределителе зажигания: бегунок проверить, контакты почистить.

4) При отсутствии искры на распределителе зажигания необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) Использование прибора для диагностики бесконтактной системы зажигания.
Б) ручная идентификация неисправности.
А) У вас прибор, могут быть разные типы, но принцип работы один: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к разрыву цепи выключателя. Снимите выключатель с выключателя и подключите к разъему устройства. Разъем второго устройства одет на выключатель. Включите зажигание: Должна гореть лампочка питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: контрольная лампочка включения, импульсная лампочка от датчика Холла.
Если мигает контрольная лампочка переключателя — замените переключатель.

Если не идут импульсы от датчика Холла, разобрать распределитель зажигания, убедиться, что при вращении стартера крутится стартер. Если стартер крутит, а бегунок трамблера нет — порвался ремень ГРМ. Если бегунок крутится, а сигнала с датчика Холла нет, — заменить датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Выбрать распределитель зажигания и убедиться, что бегунок распределителя крутится при вращении стартера. Если не крутится — порвался ремень ГРМ. Если бегунок крутится, проверьте, чтобы барабан дозатора не касался датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — меняйте выключатель, самая частая причина отсутствия искры — сгорел выключатель. Если после замены коммутатора искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам народной бабины) выходит из строя крайне редко, но такие случаи тоже есть.

Катушка зажигания

5) Если искра есть, но двигатель не заводится, снять крышку воздушного фильтра.

Фильтр чистый, не залит маслом? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завел — значит нет доступа воздуха в карбюратор, фильтр забит, подача воздуха, фильтр забит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от бензонасоса к карбюратору от карбюратора. Крутим стартер — должен быть бензин. Не брызгает? Либо топливный насос вышел из строя, либо топливо из бака не топливо, если оно конечно есть.
7) Если при вращении стартера брызгает бензин, открутить топливопровод топливопровода от карбюратора. Стреляйте в возврат пальцем, а ртом засовывайте в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, надо весь карбюратор сжатым воздухом продуть.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Откручивай, чисти. Не помогло? — Возможно игольчатый клапан Zalip. Следуйте сбоку карбюратора к гаечному ключу или замочите в отверстие подачи сжатым воздухом.
9) Если так и не получается продуть воздух в поплавковую камеру — снять крышку карбюратора. Мы в руках и снова пытаемся дунуть. Воздух не проходит — меняй игольчатый клапан.
10) Если при снятой крышке воздух проходит, а топливные жиклеры на карбюраторе не забиты, топливные жиклеры забиты. Необходимо доделать карбюратор.
11) Если после проделанной работы машина все равно не заводится, выкрутите свечи.
Посмотрите залитый бензином или нет? Если они заполнены, необходимо просушить. Включаем газовую плиту и держим плоскогубцами капая свечу над огнем. Если свечи все же сухие — можно попробовать брызнуть несколько капель бензина в 1 камеру карбюратора (ближе к салону). Вы можете разбить карбюратор образовавшимся вакуумом, и двигатель запустится.

Описанные выше методики помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае сложных проблем ремень ГРМ не мало зубьев, плохая или отсутствующая компрессия в двигателе, карбюратор не отрегулирован) только на сотню.

возможные неисправности и их устранение

Система зажигания карбюраторного двигателя ВАЗ 2109 достаточно проста, поэтому критических неисправностей не имеет. А те неполадки, которые иногда случаются, без особых проблем можно устранить самостоятельно. В этой статье мы поговорим о причинах почему искра на ВАЗ 2109(карбюратор) пропали, а так же рассмотрим методы их устранения.

Признаки неисправности

Неисправности системы зажигания проявляются нестабильной работой двигателя или его полной остановкой и невозможностью запуска. В первом случае двигатель значительно снижает мощность, увеличивается расход топлива, меняется цвет выхлопа, появляется вибрация. Такие симптомы могут свидетельствовать о том, что в одной из камер сгорания нет горения топлива, либо о том, что искра, образовавшаяся на электродах одной или нескольких свечей, не может его воспламенить. Во втором случае, когда двигатель вообще не заводится, скорее всего, имеет место неисправность одного из основных элементов системы. Часто это приводит к тому, что пропадает искра на ВАЗ 2109.(карбюратор).

Карбюраторная система зажигания двигателя

Все «девятки» с завода оснащены бесконтактной системой зажигания. Конструктивно состоит из следующих элементов:

• Замок зажигания;
• Катушки высокого напряжения;
• Коммутатор;
• Распределитель зажигания с датчиком Холла;
• Четыре высоковольтных провода;
• Свечи зажигания.

В случае неисправности любого из первых четырех элементов система зажигания перестает функционировать и двигатель невозможно запустить. Исправить ситуацию можно, выполнив диагностику и устранение неполадок.

Как устроена система зажигания карбюраторного ВАЗ 2109?

Чтобы понять, почему пропадает искра на ВАЗ 2109 (карбюратор), рассмотрим, как работает его система зажигания. Начнем с самого начала — с замка. Когда водитель вставляет и поворачивает ключ в замке зажигания, электрический ток поступает от аккумулятора на катушку. Он выполняет функцию трансформатора, преобразуя стандартные 12 В в 25000-30000 В. От катушки высоковольтный ток поступает к распределителю зажигания, приводимому в движение распределительным валом двигателя, а от него по высоковольтным проводам к свечи. Коммутатор участвует во всем этом процессе, обеспечивая генерацию импульсов тока нужной величины в катушке, а также стабилизируя напряжение в системе.

Высоковольтные провода

Итак, если вы заподозрили отсутствие искры на ВАЗ 2109 (карбюратор), в первую очередь следует проверить целостность и фиксацию высоковольтных проводов. Для этого поднимите капот и проведите визуальный осмотр проводников, идущих от катушки к распределителю зажигания, а также от него к свечам. Проверьте, надежно ли они закреплены, нет ли грязи или влаги на их контактах.

Чтобы определить исправность бронетрубок, можно проверить их автомобильным тестером, включенным в режим омметра. Сопротивление каждого из них в зависимости от марки и производителя должно быть от 3,5 до 10 кОм. Если она выше, то можно быть уверенным, что искра на ВАЗ 2109по этой причине пропала искра. Для замены высоковольтных проводов нужен комплект.

Свечи

У карбюраторного ВАЗ 2109 чаще других элементов системы выходят из строя свечи зажигания. Это связано и с некачественным топливом, и с неправильной настройкой подачи топлива, и с самими свечами. Помимо того, что на рынке автозапчастей очень много подделок, далеко не каждого владельца «девятки» волнует калильное число или зазоры между электродами, предписанные рекомендациями производителя. Вот и получается, что, покупая вроде бы новые и фирменные свечи, мы имеем нестабильный холостой ход или даже срабатывание. В дальнейшем эти мелкие, казалось бы, неисправные могут привести к более серьезным проблемам.

Зажигание ВАЗ 2109 предусматривает четыре свечи зажигания: по одной на цилиндр. Их проверяют по очереди. Сначала откручивают один из них, визуально проверяют целостность керамического изолятора, состояние электродов и величину зазора между ними. Если со свечой, на первый взгляд, все в порядке, нужно определить ее работоспособность. Для этого его надевают на колпачок высоковольтного провода и прикрепляют юбку к массе. Далее нужно обзавестись помощником и попросить его запустить двигатель. Когда стартер начинает вращать коленчатый вал, между электродами должна проскакивать стабильная искра синего или синего цвета. Если оно имеет другой оттенок (красный, зеленоватый), это может свидетельствовать о возможном пробое изолятора или недостаточно высоком напряжении. Если искры нет совсем, скорее всего вышла из строя свеча. Но тут нельзя исключать и других неисправностей. Поэтому нужно проверить все свечи зажигания. В случае, когда не работает только один из них, попробуйте заменить его на исправный. Но если на всех свечах нет искры, проблему нужно искать глубже.

Замок зажигания

Следующим этапом диагностики является проверка замка зажигания. Для этого нам понадобится тот же автомобильный тестер, но уже включенный в режим вольтметра. Подсоедините щуп пробника к клемме «+В» на катушке зажигания, а минусовую клемму к массе. Затем включите зажигание и посмотрите на показания тестера. Отсутствие напряжения свидетельствует о неисправности контактной группы замка. В этом случае ремонт (ВАЗ 2109) предусматривает его замену.

Катушка

Как мы уже говорили, катушка — это трансформатор, который вырабатывает ток высокого напряжения. Он имеет две обмотки, которые не застрахованы от замыкания или обрыва. Если не заводится ВАЗ 2109 (карбюратор) проверка катушки обязательна. Тем более, что определить его эффективность довольно просто. Для этого при выключенном двигателе снимите центральный высоковольтный провод с катушки с крышки распределителя зажигания. Есть защитный колпачок. К нему нужно подключить свечу зажигания и приложить юбкой к массе. После этого попросите помощника включить зажигание и прокрутите стартер. Если катушка исправна, между электродами свечи зажигания появляется искра. Неисправный трансформатор этим похвастаться не может.

Важно: ни в коем случае не держите свечу рукой или плоскогубцами без изоляции рукояток. Напряжение, выдаваемое катушкой, достигает нескольких десятков тысяч вольт, и даже с учетом относительно небольшого тока для них существует угроза разрушения. Также не стоит проверять наличие искры без свечи, т.е. E. Между проводом и землей. Это отключит переключатель.

Распределитель

После того, как катушка проверена и результаты диагностики показывают, что она в полном порядке, переходим к распределителю зажигания (трамбу). Отсоедините от его крышки высоковольтные провода и отверните два винта его крепления. Снимите крышку и проверьте ее целостность. Обратите внимание на состояние угольных контактов и бегунка распределителя. В случае неисправности крышку (в сборе) необходимо заменить.

Датчик Холла служит для передачи управляющих и корректирующих импульсов на переключатель в зависимости от числа оборотов двигателя. Он установлен внутри распределителя зажигания, но для его проверки разбирать этот элемент не обязательно. Вам понадобится только автомобильный тестер или мультиметр, включенный в режим вольтметра, а также пара пинов.

Найдите зеленый и черно-белый провода в соединительной колодке, которая подключена к распределителю. Это выводы датчика. На этих проводах штырями нужно проколоть изоляцию, и к ним подключить щупы. Попросите помощника медленно провернуть рукой коленчатый вал двигателя. Это можно сделать либо с помощью отвертки, протолкнув маховик через лючок в картере сцепления, либо с помощью ключа, накинутого на гайку шкива коленчатого вала.

Если датчик Холла исправен, прибор покажет скачок напряжения от 0,4 до 12В при вращении. Если он придет в негодность, устройство будет «молчать». В этом случае ремонт (ВАЗ 2109) ограничится заменой датчика.

Переключатель

Наконец, поговорим о переключателе. Его функция заключается в формировании правильных электрических импульсов в первичной обмотке катушки на основании данных, полученных от датчика Холла. Кроме того, он ограничивает максимальный ток и напряжение в соответствии с параметрами бортовой сети.
