расшифровка значков на панели приборов. Сигналы предупреждения, указывающие на конкретные проблемы в автомобиле

Приборная панель служит для отображения состояния систем автомобиля и информирования о всевозможных неисправностях. Но каждый ли знает, что обозначают внезапно загорающиеся индикаторы и лампочки?

Проведем краткий ликбез по наиболее распространенным значкам.

Цвет имеет значение Для начала отметим, что цвет индикатора играет первостепенную роль. Это нечто вроде светофора.

Если красный — эксплуатировать автомобиль опасно

Желтый цвет оповещает о необходимости обратить внимание (вспоминаем светофор)

Зеленый цвет просто информирует (габариты, ближний свет фар), равно как и другие цвета. Например, синий встречается зачастую лишь в одном случае — когда включен дальний свет.

Важно отметить, что практически любые индикаторы (красного и желтого цвета) должны гаснуть спустя несколько секунд после запуска мотора. Если они беспрерывно горят (исключение — включенные «противотуманки» и прочие приборы), значит, есть неисправность.

Зачастую обо всех этих и других значках можно прочесть в инструкции по эксплуатации. Но как быть, если автомобиль был куплен с рук, а его прежний владелец не сохранил полезную книжку? В этом случае пригодится наша статья.

В этом материале мы рассмотрим наиболее распространенные и важные пиктограммы, оставив без внимания простейшие индикаторы — такие как индикаторы включенных поворотов, ближнего и дальнего света, индикатора низкого уровня топлива и пр. Надеемся, большинство автовладельцев не нуждается в настолько тщательном изучении значков на приборной панели.

Обозначения значков на панели

1. Противотуманные фары (передние).

2. Неисправность усилителя рулевого управления.

3. Противотуманные фары (задние).

4. Низкий уровень жидкости стеклоомывателя.

5. Износ тормозных колодок.

6. Значок включённого круиз-контроля.

7. Включены поворотные сигналы.

8. Датчик дождя и света.

9. Зимний режим.

10. Индикатор информационного сообщения.

11. Индикация работы свечи накаливания.

13. Индикация обнаружения бесконтактного ключа.

14. Ключ не обнаружен.

15. Батарея ключа нуждается в замене.

16. Опасное сокращение дистанции.

17. Нажмите педаль сцепления.

18. Нажмите тормозную педаль.

19. Блокировка рулевой колонки.

20. Дальний свет.

21. Низкое давление в шинах.

22. Индикатор включения наружного освещения.

23. Неисправность наружного освещения.

24. Не работает стоп-сигнал.

25. Предупреждение сажевого фильтра.

26. Предупреждение прицепного устройства.

27. Предупреждение пневматической подвески.

28. Смена полосы движения.

29. Перегрев катализатора.

30. Не пристёгнут ремень безопасности.

31. Активирован стояночный тормоз.

32. Неисправность аккумулятора.

33. Система помощи при парковке.

34. Требуется техническое обслуживание.

35. Адаптивные передние фары.

36. Неисправность автоматического наклона фар.

37. Неисправность заднего спойлера.

38. Неисправность крыши в кабриолете.

39. Ошибка подушки безопасности.

40. Неисправность ручного тормоза.

41. Вода в топливном фильтре.

42. Подушка безопасности деактивирована.

43. Неисправность.

44. Фары ближнего света.

45. Загрязнение воздушного фильтра.

46. Режим экономии топлива.

47. Система помощи спуска с горы.

48. Повышенная температура.

49. Неисправность антиблокировочной системы тормозов.

50. Неисправность топливного фильтра.

51. Открыта дверь.

52. Открыт капот.

53. Низкий уровень топлива.

54. Неисправность автоматической коробки передач.

55. Автоматический ограничитель скорости.

56. Амортизаторы подвески.

57. Низкое давление масла.

58. Обогрев лобового стекла.

59. Открыт багажник.

60. Система стабилизации отключена.

61. Датчик дождя.

62. Неполадка двигателя.

63. Обогрев заднего стекла.

64. Автоматическое очищение лобового стекла.

Малоопытные владельцы автомобилей часто сталкиваются с проблемой того, что не понимают сигналов своего транспортного средства. Им попросту неизвестно обозначение значков на панели приборов. А именно посредством их машина имеет возможность сигнализировать владельцу о возможных неисправностях или других нежелательных изменениях. Кроме того, подобные значки могут предупредить автомобилиста о предполагаемом действии, которое от него требуется. Сегодня мы попробуем детально разобраться, какие значки бывают на панели и о чём они говорят владельцу.

Какие бывают значки и о чём они сигнализируют

Как правило, загоревшийся сигнал становится поводом для опасений, особенно если за рулём неопытный пользователь. На самом деле индикаторы призваны не только сообщать о неисправности, но и предупреждать о самых разных моментах. Они не только оповещают, предупреждают, но иногда и запрещают эксплуатацию.

Для начала, следует запомнить следующую расстановку приоритетов, относящуюся не столько к содержанию, сколько к цветовому решению.

• Зелёный сигнал оповещает владельца, что соответствующая содержанию система запущена и исправно функционирует. Водитель может продолжить движение в штатном режиме и не опасаться за безопасность.
• Жёлтый или оранжевый индикатор сообщает, что одна из систем автомобиля функционирует неправильно. Возможен отказ одной из них, скорее всего она не влияет на возможность передвижения, но не позволяет эксплуатировать автомобиль в полную силу. В этом случае опытные водители советуют неспешно добраться до ближайшего автосервиса и показать машину профессионалу. Нередко автомобиль самостоятельно переходит в режим ограниченной эксплуатации, водитель может передвигаться только в аварийном режиме с небольшой скоростью и возможностью управления.
• Красный сигнал – опасность! Это относится и к индикаторам приборной панели. Если вы видите красный значок, то следует остановить автомобиль. В этом случае система сигнализирует, что существует серьёзное нарушение, которое несовместимо с эксплуатацией. Лучшим решением станет вызов эвакуатора или буксировка авто в сервис.

Это основная информация, которую стоит усвоить начинающему автовладельцу, прежде чем выяснять, что именно означает тот или иной значок.

Теперь приступим непосредственно к описанию возможных сигналов. Их можно разделить на несколько категорий, которые стоит разобрать отдельно.

Дополнительные функции

Эти индикаторы призваны напомнить владельцу о необходимом действии, без которого в текущий момент или в дальнейшем эксплуатация будет невозможна.

Это самые распространённые сигнальные знаки, о которых стоит упомянуть.

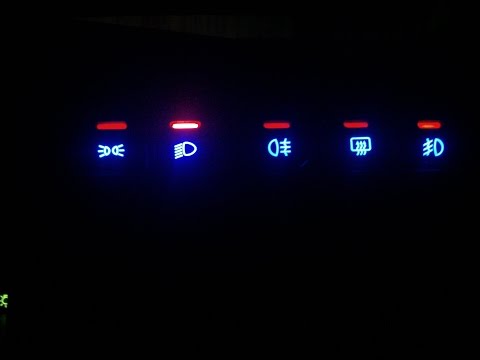

Световые приборы

Эти обозначения помогут вовремя сориентироваться и не дезинформировать других водителей о своих намерениях (в случае с поворотом) или сохранить уровень заряд аккумулятора (если вовремя отключить внешнее освещение).

Значки, оповещающие о серьёзной опасности

Эти сигналы имеют большое значение. Их наличие сигнализирует о серьёзных неисправностях, при которых эксплуатировать автомобиль не рекомендуется. Советуем обратить на это раздел больше внимания.

При наличии подобных оповещений следует сначала устранить проблему и только потом эксплуатировать транспортное средство.

Оповещения систем безопасности

Этот раздел содержит обозначения значков на панели приборов из системы, отвечающей за безопасность водителя и пассажиров автомобиля.

• Появление значка сопровождает сигнал или голосовое оповещение. Он сообщает, что необходимо закрыть одну или несколько дверей салона или багажник.
• Этот индикатор сообщает о неисправностях системы стабилизации.
• Проблема вызвана системой пассивной (подушки) безопасности.
• Значок оповещает о проблемах аналогичных предыдущему, но более точно. В данном случае неисправность в подушке безопасности переднего пассажира.
• На переднем пассажирском сиденье находится ребёнок или вес пассажира слишком мал. Это может спровоцировать ошибку в работе подушки безопасности в аварийной ситуации.
• Индикатор часто ошибочно срабатывает в момент езды по бездорожью. Сообщает, что система предаварийной безопасности не работает.
• Активирован иммобилайзер или штатная противоугонная система.
• Ошибка активации противоугонной системы.
• Ошибка АКПП, перегрев масла.
• Превышение предельно допустимой температуры в автоматической трансмиссии. Лучше подождать, когда коробка передач остынет.
• Режим АКПП «Парковка». Актуально для полноприводных автомобилей с рядом пониженных скоростей. Автомат блокируется.
• Если у автомобиля автоматическая трансмиссия, то этот значок сигнализирует о низком уровне или слабом давлении масла, перегреве или другой проблеме. В этом случае автомобиль самостоятельно переходит в аварийный режим и движется на минимальной скорости, чтобы дать возможность добраться до сервиса.
• Если вы видите такой значок, значит, нужно переключиться на следующую передачу, чтобы сократить расход топлива.
• Неисправен гидроусилитель руля.
• Включён ручной тормоз.
• Понижен уровень жидкости в тормозной системе.
• Высокий износ тормозных колодок.
• Ошибка системы распределения тормозного усилия.
• Неисправность электрического стояночного тормоза.
• Более чем на 25 % понижено давление в одном или нескольких колёсах.
• Возникает уже во время работы и сообщает, что двигательные системы имеют неисправности. Может сопровождаться отключением ряда систем до устранения неполадок. При этом система ограничивает подачу топлива для уменьшения нагрузки.
• Система Старт-Стоп включена (зелёный) или работает неисправно (жёлтый).
• Двигатель потерял мощность. Опытные водители советуют ненадолго остановить мотор и запустить снова.
• Проблема с лямбда-зондом. Чтобы не нарушить функцию впрыска топлива лучше заглушить мотор и устранить неисправность.
• Не закрыта крышка топливного бака.
• Значок для привлечения дополнительного внимания к уже возникшей проблеме.
• Проблемы в системе охлаждения. Уровень жидкости понижен, температура повышена и так далее.
• Неисправна дроссельная заслонка.
• Система слежения за слепыми зонами неисправна.
• Необходимо заменить масло и топливные фильтры, а заодно пройти плановое ТО. В редких случаях при появлении таких значков требуется компьютерная диагностика транспортного средства.
• Воздушный фильтр двигателя требует замены.
• Неисправна система ночного видения, инфракрасные датчики.
• Выключена повышенная передача АКПП.

Индикаторы контроля специальных систем

Современные автомобили оснащены массой специальных возможностей, упрощающих их эксплуатацию. А чтобы пользователь мог контролировать их работу, на панели загораются соответствующие сигналы.

• Режим Power активен. Он характерен для автомобилей с автоматической КП и предназначен для задержки переключения на повышенную скорость. Позволяет добиться максимальной мощности двигателя, а также дать время на корректировку в топливной системе и подвеске.
• Датчики системы переключения режимов в АКПП.
• Рулевое управление требует ремонта.
• Индикатор вариатора. Загорается в момент включения зажигания и через несколько минут гаснет. Сигнализирует об исправности системы.
• Датчик системы активного подруливания. Сигнализирует о некорректной работе. В некоторых ситуациях это может означать проблемы в тормозной системе или подвеске.
• Проблема аналогична предыдущей. В системе активного подруливания сбой.
• Перегрев межколесного дифференциала, проблемы в системе полного привода.
• В системе полного привода неисправность либо диаметр колёс задней и передней оси не совпадает.
• Неполадки в трансмиссии полноприводного автомобиля.
• Заблокирован межколесный дифференциал задней оси.
• Полный привод на пониженной передаче включён.
• Трансмиссия автоматически переключается в полноприводный режим.
• Включите повышенную передачу, чтобы сэкономить топливо.
• Режим экономии топлива ECO MODE активен.
• Включён режим оптимизации расхода топлива.
• Индикаторы систем отслеживания полос движения. Мигающий жёлтый сигнал оповещает, что машина уходит в сторону и необходимо выровняться либо система неисправна.
• Активная или неисправная система помощи в парковке (зависит от цвета).
• Включён режим движения с прицепом.
• Ходовая часть автомобиля неисправна, требуется диагностика.
• Режимы работы амортизаторов.
• Работает обогрев заднего стекла.
• Тормозная система активна, отключится после нажатия педали газа.
• Включён адаптивный круиз-контроль. Если значок мигает, значит, в системе неисправность.
• Наличие препятствия или автомобиля впереди при активном круиз-контроле.
• Режим «Снег» активирован. Необходим для комфортной езды в нестандартных условиях снегопада и гололёда.
• Присутствие электронного ключа и разрежённость его батареи.
• Электронный ключ в автомобиле (присутствует или отсутствует).

Мы привели примеры самых распространённых индикаторов и подробно расписали обозначения значков на панели приборов. В действительности их гораздо больше. Если цветовое исполнение везде идентично, то пиктограммы могут отличаться в зависимости от производителя, типа двигателя и так далее. Охватить в одной статье все возможные изображения просто невозможно. Поэтому если вас интересует значок, которого не нашлось в списке напишите нам в комментариях, и мы дадим подробный ответ на запрос. Но помните, что безопасность превыше всего, и если система мигает красным лучше сразу обратитесь к специалисту.

Конструкция современного автомобиля представлена комплексом сложнейших дизайнерских, конструкторских и технологических решений. Благодаря электронному оборудованию управление стало более простым и комфортным, а информация о состоянии всех узлов выводится на панель бортового компьютера. Количество значков постоянно увеличивается, что превращается в настоящую информационную атаку для водителя.

Запомнить обозначение символов на приборной панели становится всё сложнее, и если мануал по вашему автомобилю не всегда под рукой, представленные далее расшифровки символов и индикаторов позволят своевременно понять, что происходит, нужно ли что-то предпринимать.

Классификация по цвету

Загорающиеся под значками лампочки принято классифицировать по цвету на три категории.

1. Красный цвет загорается зачастую в случае серьёзных неисправностей или проблем с безопасностью. Также это может быть напоминание, например, о включении стояночного тормоза.
2. Жёлтый или оранжевый цвет сигнализирует о необходимости ремонта или обслуживания определённого механизма или узла.
3. Синие и зелёные символы считаются информационными и свидетельствуют об оптимальной работе системы.

Информационные значки на приборной панели автомобиля расшифровываются следующим образом.

1. Ключ на фоне автомобиля свидетельствует о проблеме в электронной части трансмиссии или в работе датчика двигателя. Диагностика обязательна.
2. Автомобиль и замок в красном цвете свидетельствуют о неполадках в работе противоугонной системы. В такой ситуации не получится завести авто. Если же машина закрыта и значок мигает, то всё в порядке.
3. Восклицательный знак на фоне автомобиле в жёлтом цвете свидетельствует о проблемах с электроприводом гибридного авто. Ошибку можно сбросить путём скидывания клеммы АКБ, но проблема не будет решена, пока водитель не проведёт диагностику.
4. В нормальной ситуации красный значок с открытой дверью загорается, если дверь или багажник не заперт. Если данный индикатор отображается, когда в машине всё закрыто, проблему нужно искать в контактах провода дверей.

Если начал мигать знак, обозначающий скользкую дорогу, то курсовая устойчивость участка такого пути была обнаружена системой стабилизации. Функция была активирована для подтормаживания буксующего колеса и снижения мощности двигателя с целью предотвращения пробуксовки. Системы в такой ситуации работает исправно и причины для беспокойства отсутствуют.

О неисправности системы стабилизации свидетельствует дополнительные перечёркнутый значок заноса, треугольник или ключ возле знака скользкой дороги.

Изображение жёлтого гаечного ключа на табло свидетельствует о необходимости технического обслуживания. После проведения ТО индикатор можно сбрасывать.

Также приборная панель автомобиля оснащена индикаторами, которые выполняют предупреждающую функцию.

Изображение руля может быть в красном или жёлтом цвете. Красный руль с восклицательным знаком указывает на отказ системы ЭУР или ГУР. В такой ситуации рулевое колесо, скорее всего, сложно поддаётся поворачиванию. Если индикатор жёлтый, возникла необходимость в адаптации.

Мигание изображения иммобилайзера указывает на работу противоугонной системы при закрытой машине. Если индикатор горит постоянно, причин может быть три: неисправность противоугонной системы, метка с ключа не считывается, иммобилайзер не активирован.

В нормальной ситуации знак ручника загорается при поднятии рычага ручного тормоза. Однако индикатор также может указывать на необходимость заменить или долить тормозную жидкость. Ещё такой индикатор указывает на износ тормозных колодок. Если ручник электронный, лампочка может указывать на проблему с датчиком или концевиком.

Для отображения охлаждающей жидкости существует несколько значков, и определять проблему необходимо по одному из загоревшихся. Жёлтый бачок с волнами указывает на пониженный уровень жидкости в системе или на проблему с поплавком либо датчиком. Красная лампочка со шкалой градусника свидетельствует о повышении температуры в охлаждающей системе двигателя.

Значок омывателя указывает на засорение датчика уровня, недостаток жидкости для омывания в бачке или несоответствие её спецификации.

Anti-Spin Regulation – индикатор антипробуксовочной системы. Постоянная активность такой лампочки указывает на то, что система не работает. Этот значок имеет разные изображения на разных транспортных средствах, но чаще всего это надпись ASR или треугольник с восклицательным знаком внутри и стрелкой вокруг. Также это может быть изображение автомобиля на скользкой дороге.

Загорание индикатора катализатора указывает на перегрев каталитического элемента. Мощность двигателя, при этом, резко снижается.

Индикатор выхлопных газов свидетельствует об ошибке по датчику лямбда-зонда, плохой заправке или проблеме в системе очистки выхлопных газов. Загорание данного значка на панели приборов не относится к разряду критичных проблем, но выполнение диагностики является обязательной мерой.

Индикаторы, загорание которых свидетельствует о неисправностях, принято расшифровывать следующим образом.

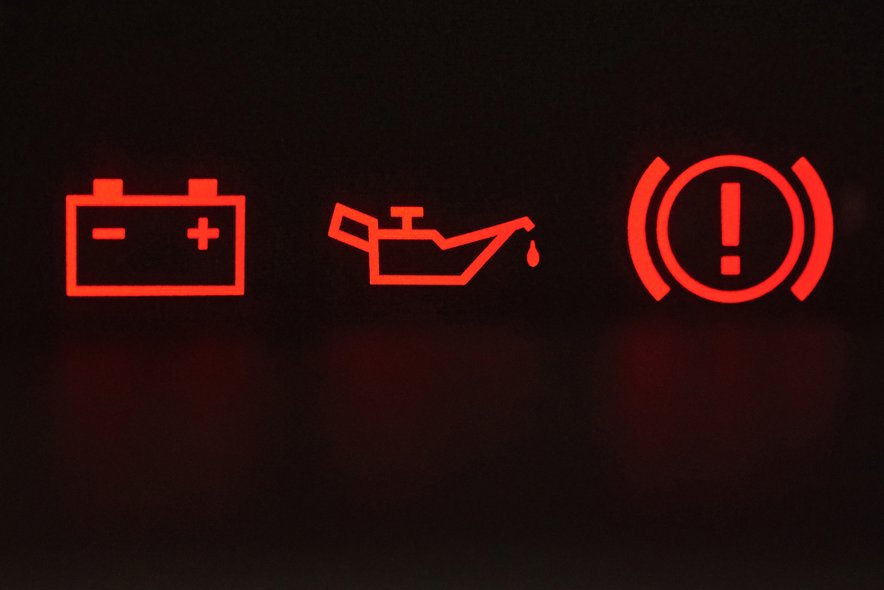

Падение напряжения в бортовой сети провоцирует загорание значка аккумулятора.

О низком уровне масла в двигателе свидетельствует красный знак маслёнки. Загораться он может как во время движения, так и при запуске двигателя. Дополнительные буквы L и H указывают сответственно на низкий и высокий уровень масла. На приборных панелях разных машин маслёнка может быть с каплей или волнами внизу, а также жёлтыми надписями min, senso, oil level.

Обозначение значков на приборной панели в данном случае единое, а сами они могут отображаться по-разному: человек, пристёгнутый ремнем безопасности с красным кружком впереди него или алые надписи SRS и AIRBAG. Система пассивной безопасности в такой ситуации дала сбой и воздушные подушки не сработают, если вы попадёте в ДТП.

Красный восклицательный знак, заключённый в круг, указывает на проблемы в тормозной системе. Диагностика должна быть немедленной, движение продолжать нельзя. Причина проблемы может заключаться в снижении уровня тормозной жидкости, износе тормозных колодок или поднятом ручнике.

Знак «внимание» жёлтого цвета сообщает о неисправности в работе электронной системы стабилизации. Красный цвет знака является предупредительным и чаще всего такой индикатор сопровождается текстовым пояснением.

Значок АБС указывает на проблемы в работе антиблокировочной системы колёс. Водитель может продолжить движение, но при необходимости система не сработает, и тормоза будут работать как обычно.

Загорание значка ESP может быть как постоянным, так и периодическим. Речь идёт о неисправностях в системе стабилизации, которые могут быть представлены тремя вариантами:

• износ датчика включения стоп-сигнала;
• выход из строя датчика угла;
• поломка датчика давления тормозной системы.

Во время работы двигателя может загораться значок инжектора или check, который указывает о неисправности электронной системы двигателя или ошибках в его работе.

Компьютерная или самодиагностика позволит определить точную причину.

Знак свечей накала является аналогом предыдущего индикатора для дизельного автомобиля. Если ошибки отсутствуют, после прогрева двигателя значок должен погаснуть.

Далее рассмотрим, какую информацию могут нести контрольные лампы панели приборов и индикаторы систем управления. Наиболее распространенные символы, которые указывает на работу антипробуксовочной системы. Зелёный цвет сообщает о нормальной работе, жёлтый – о неполадках:

• индикаторы определяют, как двигаться – на подъёме или спуске;
• индикатор поворота, встречается только в полноприводных автомобилях;
• включение системы помощи при аварийном торможении;
• система кинетической стабилизации подвески работает неправильно.

Индикаторы системы устойчивости

Значки системы устойчивости расшифровываются следующим образом:

• система стабилизации машины отключена;
• один из узлов антипробуксовочной системы работает некорректно;
• некорректная работа или поломка в системе противоскольжения;
• система противоскольжения работает без помех, и автомобиль движется по скользкой дороге.

Специальные индикаторы связаны с функциональными особенностями автомобиля. Зелёный цвет указывает на активность определённой функции. О наличии проблем сигнализирует жёлтый и красный цвет.

1. Двигатель необходимо продиагностировать для определения проблем с мощностью.
2. Символика актуальна для машин с электронными ключами. Красный указывает на отсутствие ключа, при зелёном индикаторе он есть.
3. Возникла необходимость в смене батарейки ключа.
4. Если лампочка горит постоянно, система круиз-контроля работает в оптимальном режиме. Мигание индикатора свидетельствует о проблемах.
5. Зелёный цвет парктроника указывает на его нормальную работу, жёлтый – на неполадки.
6. Значок указывает на автоматическую работу АКПП на повышенных передачах. Индикатор встречается в машинах с автоматической трансмиссией.
7. Индикатор указывает на включение устройства обогрева заднего стекла.
8. Наличие неполадок в работе определённого узла подвески.
9. Значок встречается в машинах с ручной коробкой передач, означает рекомендацию к повышению скорости с целью экономии топлива.
10. Включение четырёх ведущих колёс.
11. Блокировка устройства центрального дифференциала.
12. Встречается в полноприводных машинах, означает невозможность включения режима полного привода.
13. Увеличение температуры расходного материала заднего дифференциала.
14. Символ характерен для авто с вариаторной КПП. Указывает на проблемы в работе вариатора, если горит постоянно и не гаснет после включения двигателя.
15. Система управления работает некорректно.

:

Индикаторы гибридных авто и электромобилей

К индикаторам таких авто относятся:

• неисправность батареи контура высокого напряжения или главной батареи;
• неисправность электропривода;
• высоковольтная батарея работает на низком заряде;
• необходимость подзарядит батарею;
• существенное снижение мощности;
• значки, указывающие на то, что батареи заряжаются;
• пребывание автомобиля в режиме движения на электротяге;
• машина готова к движению;
• неисправность системы внешнего звукового предупреждения пешеходов о приближении машины.

Красный указывает на критическую проблему в электромобиле, движение желательно прекратить. Мощность может быть понижена, активируется аварийный режим. При жёлтом индикаторе проблема некритическая.

Приборная панель дизельных автомобилей оснащена дополнительными индикаторами, которые имеют следующую интерпретацию:

• необходимо заменить сажевый фильтр;
• каталитическая реакция очистки отработавших газов требует добавления жидкости;
• избыточный уровень эмиссии в системе очистки выхлопных газов;
• в топливе присутствует вода или система его очистки требует сервисного обслуживания;
• система электронного управления впрыска топлива работает со сбоями;
• электронные системы управления двигателя нуждаются в ремонте или в топливе присутствует вода;
• необходимость замены ГРМ.

Значки внешних световых приборов

К значкам внешних световых приборов относятся следующие символы.

1. Включённое наружное освещение.
2. Одна из наружных ламп не работает.
3. Дальний свет включён.
4. Активация системы автоматического переключения дальнего и ближнего света.
5. Система автоматической регулировки угла наклона света фар нуждается в ремонте.
6. Отключение системы адаптивных фар. Неисправность системы при мигании индикатора.
7. Активация системы автовключения ближнего света.
8. Одна или несколько ламп стоп-сигнала перегорели.
9. Включение габаритных огней.
10. Включение противотуманных фар.
11. Включение задних противотуманных фар.
12. Активирована аварийная сигнализация или сигнал поворота.

Система оповещения предназначена в первую очередь именно для сидящего за рулем и водителю крайне желательно в ней разбираться. Особо отметим, что далеко не все «иконки» сообщают о технических проблемах – многие указывают только на штатное функционирование.

Цвета значков панели приборов

Значение большинство значков воспринимается на интуитивном уровне и при этом все они имеют соответствующий «смысловой» цвет. Зеленые или синие изображения не несут тревожных сведений, а лишь указывают водителю на выполнение штатных сервисных функций.

Если засветилась желтая или оранжевая «иконка» – настораживаемся. Значит, в одной из систем железного «коня» обнаружена неисправность, которую не следует игнорировать, или он просит заехать на сервис для выполнения сервисных процедур. Но в некоторых случаях предупреждающий колер может быть связан также с работой одной из важных функций автомобиля, требующей напоминания водителю в силу разного рода ограничений или эксплуатационных условий.

Для индикации риска серьезных неисправностей логично выбран красный цвет. В большинстве случаев речь может идти о вероятности отказа в одной из систем и даже риске аварии.

Информационные индикаторы

Данные символы в первую очередь связаны с работой осветительных приборов: информируют о включенной аварийной сигнализации («аварийке») и указателях поворота стрелками, напоминают о габаритных огнях, дневных ходовых огней, фарах ближнего света и противотуманных фарах схематичными изображениями источника света. При этом, задние «противотуманки» обычно отображаются на панели приборов желтым символом чтобы не было путаницы, а дальний свет – контрастным синим, дабы водитель видел его даже периферийным зрением и помнил, что может слепить встречных.

Если загорелся красный значок с изображением аккумуляторной батареи, то, значит не подается заряд от генератора на акб и идет резкий расход энергии из аккумулятора. Если автомобиль имеет электродвигатель, то есть, гибридный, то под этим значком пишется надпись “main” (главный).

Если светится знак кувшина с капающим маслом, то надо залить масло в мотор, так как уровень стал меньше нижней отметки на щупе. На некоторых марках авто значок уровня масла дополняется буквами L и H, которые говорят масло не хватает или в переизбытке. При пуске двигателя также загорается этот значок, потом он должен отключиться, если уровень масла и давление в норме.

Если высвечивается значок с изображением человека на сидении с пристегнутым ремнем безопасности и подушкой безопасности перед ним, то, бортовой мозг говорит, что в случае, не дай Бог, дтп, система безопасности Airbag не сработает. Кроме значка с человечком, может светиться только надпись SRS или Airbag.

Если горит восклицательный знак на панели приборов в кружочке и в скобках, то, как правило, причин может быть несколько. Вот причины, из-за которых может гореть красный восклицательный знак:

• неисправны тормоза;
• поднят ручной тормоз;
• износ тормозных колодок ;
• низкий уровень тормозной жидкости.

Если желтый восклицательный знак в треугольнике, то значит есть неполадки в электронной системе стабилизации. Если красный в треугольнике, то на панели приборов должен светится еще значок, говорящий о проблеме.

Если подсвечивается надпись ESP, которая может или мигать, или гореть постоянно, то это означает, что есть проблемы в системе стабилизации. Включение ЕСП может быть вызвано поломкой датчика давления тормозной системы, поломкой датчика угла поворота или неисправностью датчика включения стоп сигнала.

Если светится значок в виде задвижки (красный или желтый), то это изображен так двигатель, который также называют ЧЕК или Значок инжектора, то означает, что есть ошибки в работе двигателя автомобиля и, возможно, есть неисправности в работе электронной системе. В этом случае определить можно с помощью компьютерной диагностики в сервисе или, если есть сканер с программой, своими руками диагностировать. Причиной, например, может быть через вакуум, из-за чего топливная смесь становится бедной и загорается чек/check.

На автомобилях с дизельными двигателями горит значок с изображение спирали, то же самое, что и ЧЕК на бензиновых, означает, что есть какие-то неисправности (если горит постоянно). Этот индикатор должен гаснуть, когда мотор нагреется и отключатся спирали накала.

Здесь представлены не все значки, но самые популярные, которые есть во многих марках машин. В комментариях можете указывать какие еще значки есть на панели приборов вашего авто.

Примеры значков на приборной панели конкретных марок и моделей.

Что значат символы на приборной панели автомобиля / Бери и делай

Значки на приборной панели автомобиля могут рассказать о выполняемых им функциях или указать на его состояние. Игнорирование некоторых сигналов может быть опасно для состояния машины, поэтому лучше заранее выучить все обозначения и вовремя устранять возникшие неполадки.

Мы в «Бери и Делай» надеемся, что наша статья поможет вам разобраться в символах на приборной панели автомобиля и быстро их запомнить.

Прежде чем разбираться со значениями индикаторов на приборной панели автомобиля, обратите внимание на цвет загорающихся значков.

• Красные световые сигналы призывают обратить на себя особое внимание и обычно говорят о серьезных неполадках. Как правило, они указывают водителю на необходимость незамедлительного решения проблемы.
• Желтые или оранжевые символы указывают на необходимость быстрого решения проблемы.
• Зеленые или синие символы загораются для информирования водителя. Например, о включении фар или работе круиз-контроля.

Предупреждающие символы

1. Индикатор неисправности системы охлаждения
   Если сигнал загорелся, значит, температура двигателя превысила нормальные значения. Необходимо проверить уровень охлаждающей жидкости, работу вентилятора и крышку радиатора.
2. Индикатор заряда аккумулятора
   Загоревшийся символ указывает на то, что в системе электроснабжения автомобиля есть неполадки. Это может быть падение напряжения в сети автомобиля, проблемы с зарядом аккумулятора или другие неисправности аналогичного характера.
3. Индикатор давления в системе смазки
   Включенный сигнал в виде масленки может указывать на низкий уровень масла в смазочной системе или падение в ней давления.
4. Сигнальная лампа ручного тормоза
   Световой сигнал отображается при включенном стояночном тормозе. Если он светится постоянно, это может указывать на низкий уровень тормозной жидкости или неисправности в тормозной системе.

Символы безопасности

1. Индикатор ремня безопасности
   Загорается при незастегнутых ремнях безопасности.
2. Включен стояночный тормоз
   Напоминает о том, что машина находится на стояночном тормозе.
3. Индикатор подушки безопасности
   Загоревшийся индикатор говорит о неполадках одной или нескольких подушек безопасности, а также может указывать на неисправность системы в целом.
4. Индикатор противоугонной системы
   На автомобилях, оборудованных противоугонной системой, этот символ будет означать ее неисправность. Однако обратите внимание: мигающий при включении автомобиля символ не означает неполадки.
5. Индикатор давления внутри шин
   Этот подсвеченный символ указывает на то, что давление в одной или нескольких шинах автомобиля не соответствует норме (говорит о его падении). Вождение с такой неполадкой небезопасно, поэтому необходимо как можно скорее ее устранить.
6. Антипробуксовочная система (система контроля тяги) включена
   Световой индикатор указывает на активацию антипробуксовочной системы.
7. Антипробуксовочная система (система контроля тяги) выключена
   Световой индикатор указывает на то, что антипробуксовочная система не работает.
8. Рулевое управление заблокировано
   Значок указывает на то, что руль находится в заблокированном состоянии. Чтобы снять блокировку, вставьте ключ в замок зажигания и поверните его, одновременно поворачивая руль в любом направлении.
9. Неисправен усилитель руля
   Световой индикатор загорается, когда есть неполадки в электро- или гидроусилителе руля. Значок будет гореть до тех пор, пока проблема не будет разрешена.
10. Индикатор проверки двигателя
    Этот символ загорается тогда, когда система предупреждает вас о неполадках в двигателе. Индикатор может подсвечиваться также при незакрытой или треснувшей крышке бензобака, но зачастую он указывает на серьезную проблему, требующую от вас немедленной остановки.
11. Неисправность трансмиссии
    Световой индикатор загорается при неполадках в трансмиссии.
12. Индикатор тормозной жидкости
    Световой индикатор загорается, когда уровень тормозной жидкости становится близок к критическому.
13. Индикатор тормозных колодок
    Значок указывает на сильный износ тормозных колодок.
14. Неисправность ABS
    Загоревшийся индикатор указывает на неисправность в антиблокировочной системе торможения.

Символы освещения

1. Индикатор ближнего света
   Появляется, когда на автомобиле включен ближний свет фар.
2. Индикатор дальнего света
   Появляется, когда на автомобиле включен дальний свет фар.
3. Индикатор габаритных огней
   Указывает на то, что габаритные огни включены.
4. Индикатор передних противотуманных фар
   Указывает на то, что включены передние противотуманные фары.
5. Индикатор задних противотуманных фар
   Указывает на то, что включены задние противотуманные фары.
6. Включена система автоматического переключения ближнего и дальнего света
   Информирует об активации системы автоматического включения дальнего света.
7. Неисправность наружного освещения
   Сигнал появляется, когда не работает одна лампа наружного освещения или более.
8. Неисправность стоп-сигналов
   Загорается при нарушении работы одного или нескольких стоп-сигналов.
9. Неисправность системы регулировки уровня света фар
   Указывает на неполадки в работе системы авторегулировки угла наклона света передних фар.

Общие символы

1. Включен обогрев переднего стекла
   Световой индикатор указывает на включенный обогрев лобового стекла.
2. Включен обогрев заднего стекла
   Световой индикатор указывает на включенный обогрев заднего стекла.
3. Индикатор жидкости стеклоомывателя
   Загорается, если жидкость в стеклоомывателе лобового стекла закончилась или ее уровень достиг нижнего предела.
4. Индикатор уровня топлива
   Указывает на то, что топливо в баке подходит к концу и скоро автомобилю потребуется дозаправка.
5. Дверь не закрыта
   Символ загорается, когда одна или несколько дверей в автомобиле не полностью закрыты.
6. Капот не закрыт
   Световой индикатор указывает на то, что капот не закрыт полностью или закрыт неправильно.
7. Включен круиз-контроль
   Светящийся символ показывает, что включена система круиз-контроля.
8. Включен сигнал поворота
   Мигающий светящийся значок означает активацию одного из указателей поворота (левого или правого).
9. Нет ключа
   Световой сигнал показывает, что в автомобиль не вставлен ключ зажигания.
10. Ключ неисправен
    Лампочка указывает на проблемы в системе зажигания или ключе от машины. Это может произойти из-за сбоя или сильного износа ключа.
11. Включена автоматическая очистка лобового стекла
    Этот значок указывает, что для дворников установлен автоматический режим.
12. Включены аварийные огни
    Световой индикатор показывает, что на автомобиле включены огни аварийной остановки.
13. Включен вентилятор
    Сигнал указывает на то, что в салоне включена внутренняя вентиляция.

Бери и делай/Советы/Что значат символы на приборной панели автомобиля

Поделиться этой статьёй

расшифровка, на что нужно обратить внимание в первую очередь, классификация символов.

Главная / Автосвет

Назад

Опубликовано: 28.02.2021

Время на чтение: 8 мин

0

1586

• Значение лампочек на приборной панели Обозначение цветов значков на панели
• Противотуманные фары, ближний свет и другие индикаторы системы освещения
• Индикаторы неисправности
• Система безопасности и вспомогательные элементы

Что еще нужно знать о системе индикации

В современных автомобилях необходимая информация о работе всех систем выводится на приборную панель. Например, значок противотуманных фар обозначает, что они работают, при включении габаритов загорается другая лампочка и т.д. Есть и символы, предупреждающие о неисправностях, если загораются они, лучше остановиться и не продолжать движение. Важно разбираться в основных обозначениях, это обеспечит удобство вождения и избавит от множества проблем.

Классификация

Есть разные обозначения пиктограмм, которые расположены на приборной доске аналогично дорожным знакам: разрешающие, информационные и запрещающие. Их расшифровку можно найти в технической документации автомобиля. Каждые из них имеют определенный цвет, который должен сигнализировать водителя:

• зеленые и синие знаки помогают владельцу определить исправность работы машины, они сигнализируют о правильности отладки систем. Чаще всего этот цвет относится к поворотам (их направлению), экономный режим работы, функционал с электронными помощниками владельца, включение светотехники.
• пиктограммы красного цвета символизируют запрет: если в машине что – то ломается, обязательно загорается красная лампочка. Неисправность может носить любой характер: сломана система тормозов, проблемы в двигателе, безопасности. Необходимо проверить уровень и наличие рабочих жидкостей (к примеру, масла, тормозной или охлаждающей), сверить данные на борт компьютере – не могло ли быть ошибки. При возникновении таких сигналов нужно остановится и по возможности отбуксировать машину на ближайшую станцию автомобильного обслуживания.
• если загорелись иконки оранжевого или желтого цвета, значит нужно задуматься о возможной поломке вспомогательных датчиков. Непосредственно на безопасности это не сказывается, но сердце автомобиля может выйти из строя, перестроиться на аварийный режим, выйдут из строя также те или иные системы. Может ухудшиться управляемость авто. Если загорелись такие лампочки – пора в сервис на диагностику, ведь возможно сломан контроллер авто, который способен в дальнейшем выйти из строя.

На отдельных автомобилях часто происходит появление сигнала о предупреждении, а потом возникает полная блокировка правильной работы всех систем машины, происходит переход в аварийный режим. Это значит, что скорость управления будет ограничена.

Почему световые иконки на приборной панели разного цвета

Чаще всего используются световые сигналы трёх основных цветов:

• красный означает, что ситуация опасна для техники и людей, требуется немедленное принятие адекватных мер, чаще всего это остановка и глушение двигателя;
• жёлтый сообщает о неисправности, которую необходимо устранить, но она не настолько критична, как в первом случае;
• зелёный просто индицирует включение какого-либо устройства или режима.

Возможно появление и иных цветов, но они уже не признаются системными и могут вводить водителя в заблуждение относительно своей важности.

Предупреждающие серьезные пиктограммы

Стоит начать с самых важных значков, которые сигнализируют водителя автотранспортного средства об опасности. Если они загораются, машину нужно немедленно остановить и отбуксировать на автосервис – ехать своим ходом нельзя. Итак, это такие значки:

• «руль» желтого цвета сигнализирует о необходимости адаптации, если возникает красный с знаком восклицания – возможно, произошел отказ ГУР или ЭУР систем. Именно красный цвет загорается в том случае, если руль становится очень трудно проворачивать.
• «иммобилайзер» может непрерывно моргать. В случае закрытой машины, это сигнал об активной работе противоугонной системы. Есть 3 главные причины включенного значка: не активирована работа системы иммобилайзера, противоугонная система не работает или нет информации с метки ключа.
• «охлаждающая жидкость» загорается тогда, когда происходит несколько ситуаций. Если мигает 1 красная лампочка, на которой нарисована шкала термометра, значит в системе повышена температура. Желтый цвет (символ небольшого бачка с несколькими волнами) говорит о недостаточном уровне охлаждающей жидкости в емкости. Нередко происходят сбои, поэтому лампа, которая горит, не всегда свидетельствует о низком уровне ОЖ.
• «ручник» — может гореть только тогда, когда рычаг тормоза ручного типа поднят, изредка в тех случаях, когда нужно менять тормозные колодки или необходимо сменить тормозную жидкость. Если в машине ручник электронный, иногда может загораться лампочка стояночного тормоза – это скорее сбой, чем серьезная проблема.
• «омыватель» сигнализирует о небольшом уровне технической жидкости внутри расширительного бачка для омывателя стеклянных поверхностей. Вторая причина, по которой он может гореть – засор датчика уровня в связи с низким качеством технической жидкости. Ложный сигнал периодически срабатывает и при несоответствии специфики ОЖ.
• «Anti-Spin Regulation» — антипробуксовочная система функционирует вместе с сигналами АБС. Если срабатывает датчик, загорается лампочка – система неисправна, стоит заглянуть в сервисный центр. Зависимо от модели датчика, выглядит он по – разному, самый распространенный вид – восклицательный знак внутри треугольника с разными стрелками кругом надписи. Второй вариант – машинка на скользкой дороге.
• «катализатор» горит если происходит перегрев каталитического элемента, из – за этого может происходит упадок мощности мотора. Причины такого перегрева – низкая пропускная способность или неисправность системы зажигания. Если сломался сам катализатор, кроме горящего сигнала будет еще серьезный расход бензина.
• «выхлопные газы» — здесь может возникать сбой, который появляется из – за ошибки с датчиком зонда. Если ошибки нет, проблема заключается в неисправности системы выхлопа. Главная причина – некачественное топливо. Происходит контроль пропуска воспламенения горючей смеси, поэтому повышается риск попадания ненужных примесей в выхлоп, поэтому загорается лампа. Все, что следует предпринять – отогнать машину на сервис.

Гибридные автомобили

Количество машин с гибридной силовой установкой стремительно растёт. Для них актуальны собственные специальные лампочки и индикаторы, которые периодически загораются на приборной панели автомобиля. Здесь стоит рассмотреть наиболее важные и распространённые значки, чтобы вовремя принять меры по устранению неисправностей.

• Батарея с восклицательным знаком или АКБ с подписью MAIN. Эти значки красного цвета сообщают, что есть проблемы с батареей контура высокого напряжения или с главной батареей гибридной установки;
• Автомобиль жёлтого цвета и восклицательный знак. Информирует о неисправности электрического привода. Аналог лампы Check Engine на машинах с ДВС;
• Красная батарея и значок молнии в ней. Высоковольтная батарея на низком уровне заряда, её нужно подзарядить;
• Колонка АЗС с вилкой. Индикатор рекомендует водителю подключить гибридную установку к зарядному устройству;
• Значок черепахи в круге. Говорит о существенном снижении мощности гибридного мотора;
• Значок вилки для розетки. Информирует о том, что процесс зарядки пошёл;
• Машина и надпись EV или EV Mode. Подтверждение факта перехода машина на движение в режиме электротяги;
• Ready или машина с разнонаправленной стрелкой. Подтверждается, что машина готова к движению;
• Fault. Есть проблемы с автомобилем. Если индикатор жёлтый, то проблемы не критичные. Когда горит красный сигнал, двигаться на машине не рекомендуется, следует остановиться и вызвать эвакуатор.

Основное внимание на гибридах уделяется электрической составляющей. Многие остальные индикаторы аналогичны стандартным автомобилям, оснащённым двигателями внутреннего сгорания.

Сигналы неисправности

Важно обращать внимание на такие пиктограммы:

• «аккумулятор» — свидетельствует о перепадах в напряжении бортовой сети, что связано с низким зарядом батареи аккумулятора. Иногда его называют значком генератора. Если у машины монтирован двигатель гибридного типа, этот символ встречается под названием «MAIN». Это сигнал напряжения в сети, который символизирует упадок показателей ниже 12, 5 В. Чтобы провести оценку электросистемы, нужно воспользоваться бортовым компьютером.
• «масло», выглядит как масленка красного цвета, говорит о резкой недостаточности масла в системе мотора. Он загорается обычно при запуске или в процессе езды. Не тухнет некоторое время, так как происходят сбои в работе, недостаток смазки, падение уровня давления масла. Выглядит он не только как масленка, но и капелька с соответствующей надписью или волночки снизу. Может присутствовать только буква Н или L.
• «подушка» — выглядит как кнопка с человечком, перед которым расположена подушка безопасности. Это сигнал о проблеме с пассивной безопасностью, поэтому если произойдет авария, подушки могут попросту не сработать. Чтобы устранить эту неисправность, достаточно заехать на СТО.
• «!» — это универсальный в своем роде знак, значений у которого есть несколько. К примеру, если восклицательный знак красного цвета – важно обратить внимание на исправность системы тормозов. В таком случае нужно просто прекратить движение и отогнать машину на сервис. Причин может быть несколько: нужно сменить тормозные колодки, уровень тормозной жидкости понижен или необходимо опустить ручной тормоз. Причину стоит уточнить обязательно, так как она может быть куда страшнее неисправных изношенных колодок – возможно, есть нарушение в работе тормозного шланга. Нередко бывает случай, когда датчик уровня просто закоротил, что привело к миганию лампочки. Если знак горит как «внимание» на разных цветовых фонах – красном и желтом, это может означать, что произошла ошибка в работе системы стабилизации, либо же это просто предупреждение о чем – то. Обычно, на приборное табло высвечивается текст с объяснениями.
• «ESP
  » может постоянно светиться. Это также сигнал о поломке системы стабилизации. Возможно, сломался датчик угла поворота или включения стоп – сигнала. Может быть и поломка в регуляторе давления системы тормозов.
• «двигатель», инжектор. Обычно, он светиться желтым цветом, если работает мотор. Он сообщает об ошибках мотора и его электронных систем. Чтоб определить причину, нужно провести электронную диагностику.
• «свечи накала» характеризуются для машин на дизельном топливе. На авто с бензином это значок – «чек». Если в электронном блоке нет проблем, сигнал загорается при старте авто и потухает самостоятельно, отключая свечи накала.

Если наблюдается проблема с температурным режимом, в разных моделях авто она показывается по – разному. Чаще всего, это контрольная лампочка синего или красного цвета. Нормальная температура – от 90 до 110 градусов. Если она начинает повышаться, антифриз выкипает, двигатель начинает ломаться. Если мотор высокофорсированный, он более других способен сломаться. Если горит красная масленка, важно проверить уровень масла, так как его недостаточное количество может привести к трению деталей, поломкам. Также, важно проконтролировать рабочий процесс масляного насоса. многие двигатели оснащены специальными устройствами, которые предупреждают о понижении уровня масла заранее. Шестеренка, которая горит красным – поломка коробки – автомата.

Значки информационной индикации

Эта группа имеет зелёную кодировку и не должна акцентировать отвлечение внимания и ответные действия:

1. символ ключа, означает обнаружение бесконтактного доступа или успешную активацию иммобилайзера;
2. значок фары или фонаря свидетельствует о включении одного из режимов освещения, может дополняться символами автоматического переключения на ближний свет, задействования передних или задних противотуманных фар, габаритных огней и дневного света, зелёные стрелки показывают в какую сторону включён сигнал поворота или аварийной сигнализации;
3. изображение автомобиля или его шасси указывает на режим трансмиссии и управления тягой, например, контролируемый спуск с горы, включение трекшн-контроля, «ползущий» режим на бездорожье, ограничение выбираемых передач в АКПП;
4. режимы активации круиз-контроля в виде стилизованной шкалы спидометра и впереди идущего автомобиля;
5. режимы экологии и экономии в виде зелёных листков, деревьев или надписей «ECO», означает выбор специального управления силовым агрегатом;
6. активация горного тормоза в виде автомобиля на спуске;
7. включение режимов помощи водителю, автопарковщика, антипробуксовок, системы стабилизации и прочих, чаще всего зелёными буквами с аббревиатурой системы.

Синим цветом иногда выделяются включение дальнего света фар и чрезмерное понижение температуры ОЖ (охлаждающей жидкости).

Система стабилизации + помощь водителю

Есть знаки, которые игнорировать также нельзя:

• «DTC» — контроль тяги, антипробуксовочные системы, разработанные для облегчения управления и разгона авто. Если горит желтый индикатор, нужно провести диагностику.
• «OFF» — система выключается принудительно. Актуальна на скользкой дороге и или отсутствии ее вовсе. Автоматическое включение происходит при разгоне автомобиля.
• «KDSS» — нестабильная работа кинетической подвески и ее стабилизации.
• «R. DIFF» — состояние дифференциала, может включиться после активного старта или долгого буксования на одном месте.
• «4х4» — проблемы с активацией полного привода через муфту электромагнитного типа внутри коробки передач или редуктора.

Дополнительные индикаторы

Рассмотрим перечень дополнительных символов:

• «круиз» — автоматическая активация функции адаптивного круиз – контроля. Автоматическая система самостоятельно подбирает оптимальную скорость передвижения и нормальную дистанцию.
• «ключ, обведенный овалом» — состояние и наличие электронного ключа;
• «снежинка» — активация специального режима движения на обледенелом дорожном покрытии. Чаще всего можно наблюдать такую функцию на авто с коробкой передач автоматического типа.
• «квадрат со стрелками» — обогрев заднего стекла;
• «чашка» — символизирует отдых после долгой поездки, системы, которые более продвинуты, выполняют анализ реакции водителя, подключают сигнализацию звуком;
• «спорт» и «комфорт» — амортизаторы и пневмоподвеска;
• «Р» — парковочный ассистент, который подключает видео с камеры;
• «эко» — экономия бензина и уменьшение выброса в окружающую среду;
• иконка прицепа – режим буксировки прицепа.

Есть также символика, обозначающая четкое следование машины по ровной дороге, своей полосе. Если машину уводит в сторону, система подает сигнал (звуковой), включает зуммер. При недостаточном количестве топлива в баке также загорается лампочка. Обязательно на панели приборов присутствует функция подключения полного привода или блокировки дифференциала.

Особенности панели приборов автомобиля на дизеле

Спираль значит активацию свечей накаливания, которые необходимы для облегчения запуска. Важно дождаться полного погашения значка, а потом производить запуск двигателя. Лед или жидкость, обведенные контуром, символизируют загрязнение бака топлива или всей топливной магистрали. Если включается зажигание, часто загорается иконка «T — BELT». Также, это значит, что цепь или ремень ГРМ отработала свои ресурсы, их необходимо заменить.

Вышеперечисленные иконки дают представление о некоторых функциях автомобиля, но не отражают полностью всю приборную панель. Современные модели становятся все более компактными, значков меньше с каждой новой моделью. Пиктограммы выводятся на дисплей бортовым компьютером, контролируются и сигнализируют о той или иной проблеме.

Автомобильный стояночный свет изолированный значок простой элемент векторное изображение

Автомобильный стояночный свет изолированный значок простой элемент векторное изображение

1. лицензионные векторы
2. Значок векторов

ЛицензияПодробнее

Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный/редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменить
Многопользовательский
Предметы перепродажи
Печать по запросу

Способы покупкиСравнить

Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69

Оплатить стандартные лицензии можно тремя способами. Цены составляют долларов США долларов США.

Оплата с помощью	Цена изображения
Плата за изображение $ 14,99 Одноразовый платеж
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р.
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение $ 39,99 Кредиты $ 30,00

Существует два способа оплаты расширенных лицензий. Цены составляют долларов США долларов США.

Оплата с помощью	Стоимость изображения
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США).

Дополнительные услугиПодробнее

Настроить изображение Доступно только с оплатой за изображение $ 85,00

Нравится изображение, но нужны лишь некоторые модификации? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменение размера до новых размеров
• Включить логотип или символ
• Добавьте свою компанию или название компании

файлов включены

Загрузка сведений…

• Идентификатор изображения

  28229795

• Цветовой режим

  RGB

• Художник

  зауррахимов

Контур габаритных огней значок изолирован черный простой векторное изображение

Контур габаритных огней значок изолирован черный простой векторное изображение

org/BreadcrumbList»>
1. лицензионные векторы
2. Значок векторов

ЛицензияПодробнее

Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный/редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и изменить
Многопользовательский
Предметы перепродажи
Печать по запросу

Способы покупкиСравнить

Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69

Оплатить стандартные лицензии можно тремя способами. Цены составляют долларов США долларов США.

Оплата с помощью	Цена изображения
Плата за изображение $ 14,99 Одноразовый платеж
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р.
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение $ 39,99 Кредиты $ 30,00

Существует два способа оплаты расширенных лицензий. Цены составляют долларов США долларов США.

Оплата с помощью	Стоимость изображения
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США).

Дополнительные услугиПодробнее

Настроить изображение Доступно только с оплатой за изображение $ 85,00

Нравится изображение, но нужны лишь некоторые модификации? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменение размера до новых размеров
• Включить логотип или символ
• Добавьте свою компанию или название компании

файлов включены

Загрузка сведений…

• Идентификатор изображения

  28244397

• Цветовой режим

  RGB

• Художник

  зауррахимов

Сигнальные лампы приборной панели | Parts Matter™

Расшифровка приборной панели

По мере того, как автомобили становятся более совершенными, появляются и их приборные панели. Благодаря множеству символов и сигнальных ламп ваш автомобиль похож на передовой компьютер на колесах, способный сообщить вам, когда что-то не так.

Система управления полетом вашего автомобиля, приборная панель обладает обширными знаниями — если вы знаете, что искать. В то время как некоторые сигнальные огни общеизвестны, существует много новых, с которыми вы, возможно, не знакомы.

Некоторые сигнальные лампы требуют немедленного внимания, другие могут подождать. Ты знаешь разницу? Используйте это удобное руководство, чтобы узнать, что ваш автомобиль пытается вам сказать.

Основы

Цвет сигнальной лампы может указать на серьезность проблемы. Красный свет обычно указывает на критическую проблему, требующую немедленного внимания. Желтый или оранжевый свет сигнализирует о том, что в ближайшее время может потребоваться ремонт или обслуживание. Синий или зеленый свет может указывать на то, что определенная система работает.

Производители автомобилей используют более 100 различных сигнальных лампочек на приборной панели. Несмотря на то, что есть лампы для каждой мыслимой системы и ситуации, их можно разделить на пять основных категорий: двигатель, тормоза, безопасность, фары, а также система стабилизации и контроля тяги. Также перечислены некоторые фонари, предназначенные специально для электрических/гибридных автомобилей. Ознакомьтесь с некоторыми из наиболее распространенных источников света из каждой категории.

Обратите внимание, что все автомобили разные и могут не иметь одинаковых сигнальных ламп, показанных ниже. Для получения конкретной информации о сигнальных лампах на вашем автомобиле обратитесь к руководству пользователя.



Двигатель

Индикатор проверки двигателя
Если этот индикатор продолжает гореть после запуска двигателя, это может указывать на проблему с двигателем. Ознакомьтесь с этой статьей, чтобы узнать, что делать, если этот индикатор горит.

Моторное масло
Если загорается, это указывает на неисправность. Остановите автомобиль и проверьте уровень масла.

Температура охлаждающей жидкости двигателя
Загорается, если температура охлаждающей жидкости двигателя становится слишком высокой. Прочтите эту статью, чтобы узнать, как избежать перегрева двигателя.

Аккумулятор
Если это загорается, это указывает на проблему с аккумулятором. Проверьте свой автомобиль, прежде чем он оставит вас в затруднительном положении.

Тормоза

Тормозная система
Загорается при неисправности тормозов или низком уровне тормозной жидкости. Также может загораться, если вы едете с включенным стояночным тормозом. Они могут отображаться вместе или как отдельные индикаторы тормозной системы и стояночного тормоза. Подробнее о том, что делать, если загорелся стоп-сигнал, читайте в этой статье.

Антиблокировочная система тормозов
Этот индикатор загорается при неисправности системы ABS или загорается при активации ABS.

Безопасность

Пристегните ремень безопасности
Загорается и издает звуковой сигнал, напоминающий о необходимости пристегнуть ремень безопасности.

Фронтальная подушка безопасности
Должна кратковременно загораться при запуске автомобиля. Если он не горит, мигает или горит постоянно, возможно, возникла проблема, которую необходимо проверить.

Дверь приоткрыта
Загорается, если зажигание включено и одна из дверей не полностью закрыта.

Низкий уровень топлива
Загорается, когда уровень бензина становится низким.

Низкое давление в шинах
Загорается при низком давлении в шинах. По возможности проверьте давление во всех шинах.

Фары

Сигналы поворота
Загорается при включении левого или правого указателя поворота.

Противотуманные фары
Загорается при включении противотуманных фар.

Дальний свет
Загорается при включении дальнего света.

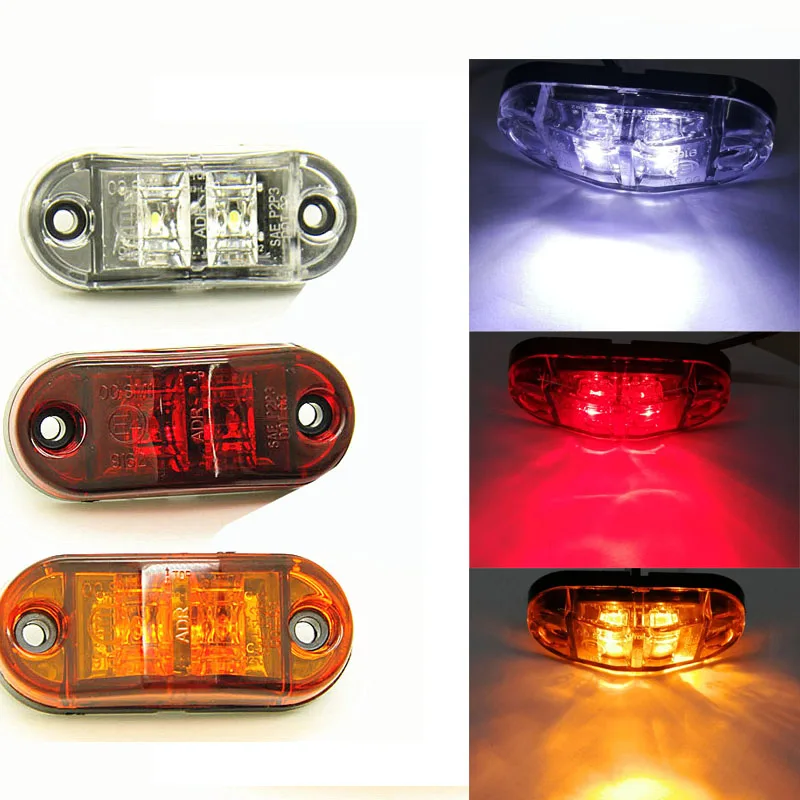

Габаритные огни
При включении габаритных огней они загораются.

Дневные ходовые огни
Загорается, когда включены дневные ходовые огни.

Не горит лампа
Включается при неработающем наружном освещении.

Аварийная сигнализация
Загорается при включении аварийной сигнализации.

Система курсовой устойчивости и контроля тяги

Круиз-контроль
Загорается при использовании круиз-контроля.

Контроль тяги и устойчивости
Кратковременно загорается при запуске.

Traction & Stability Control Off
Горит, если вы отключили систему курсовой устойчивости.

Электромобили/гибридные автомобили

Предупреждение о низком заряде батареи
Загорается, когда электромобиль нуждается в зарядке.

Индикатор зарядки
Загорается, когда аккумулятор заряжается.

Режим EV
Загорается, когда автомобиль работает в режиме электромобиля.

Делиться

Я принимаю Отправить Отправить

Узнайте больше о качественных автозапчастях, найдите автомобильную запчасть или найдите местную автомастерскую уже сегодня.

Содержимое, содержащееся в этой статье, предназначено только для развлекательных и информационных целей и не должно использоваться вместо обращения за профессиональной консультацией к сертифицированному технику или механику. Мы рекомендуем вам проконсультироваться с сертифицированным техником или механиком, если у вас есть конкретные вопросы или проблемы, связанные с любой из тем, затронутых в этом документе.
