Что такое система впрыска GDI. Особенности и принцип работы

ЧТО ТАКОЕ СИСТЕМА ВПРЫСКА GDI. ОСОБЕННОСТИ И ПРИНЦИП РАБОТЫ

Добрый день, сегодня мы узнаем, что называется автомобильной системой впрыска топлива с технологией GDI (непосредственный впрыск топлива), для чего она нужна и как осуществляется ее функционирование. Кроме того, расскажем про основные особенности технологии, каким образом работает топливный насос в системе, чем впрыск топлива такого типа отличается от других и какая польза или вред автомобильному двигателю от GDI. В заключении мы поговорим, о том какие задачи выполняет система впрыска GDI в силовой установке транспортного средства, из каких узлов она состоит и каковы ее конструкторские особенности.


Для того, чтобы понять, как функционирует автомобильная система с технологией непосредственного впрыска топлива (GDI), необходимо знать ее конструкторские особенности, из каких элементов она

состоит, а также какие функции и задачи выполняет в силовой установке транспортного средства. Данные вопросы мы и обсудим в нашем рассказе, чтобы получить исчерпывающее представление о принципе работы автомобильной топливной системы с непосредственным впрыском. Кроме того, рассмотрим часто задаваемый вопрос многими автовладельцами: "Чем отличается система с непосредственным впрыском топлива GDI от классических топливных технологий?".


 Что такое система впрыска FSI. Особенности и принцип работы
 Что такое топливный насос. Функции и принцип работы

1. Понятие, особенности и принцип работы системы впрыска топлива GDI

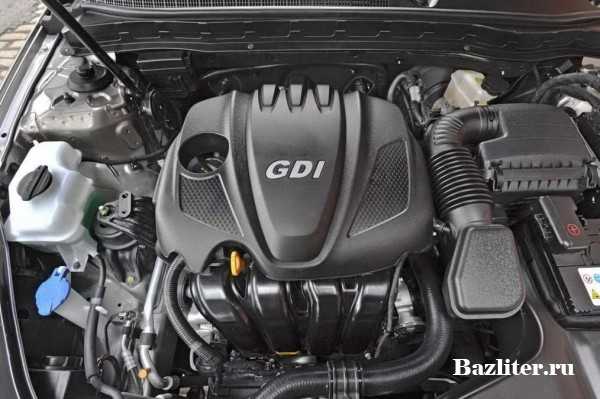

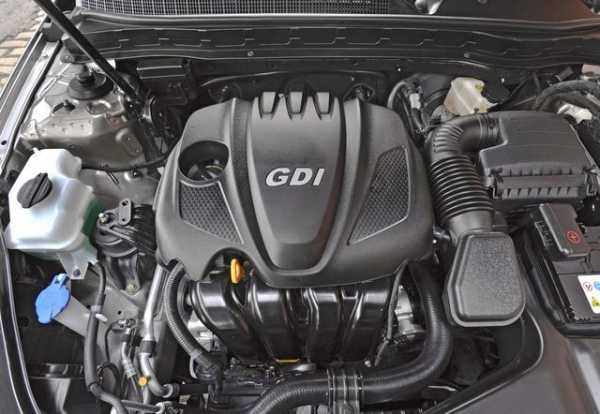

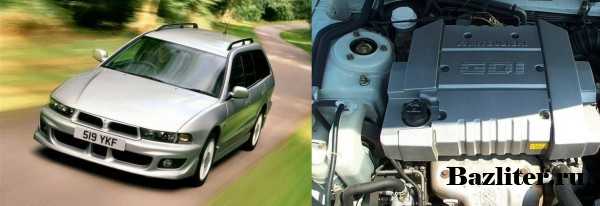

Двигатель оснащенный топливной системой с технологией впрыска GDI (Gasoline Direct Injection) - это бензиновая силовая установка с прямым или непосредственным впрыском топлива. Силовые установки с аббревиатурой GDI производятся, как правило, только японскими и корейскими автопроизводителями, такими как Mitsubishi, Toyota, Nissan, Kia и Huyndai, а также компанией
Bosch
(только топливные узлы). Примером современного двигателя с технологией прямого впрыска топлива может служить мотор с маркировкой T-GDI от компании Киа, который устанавливается на Киа Спортейдж 4-го поколения с объемом двигателя 1.6 литра с турбонагнетателем.


Если погрузится в история двигателестроения, то идея постройки силовой установки с прямым впрыском топлива в рабочую область цилиндров появилась еще в конце 80-х годов 20 века, однако массовый вариант GDI впервые был представлен публике только в середине 90-х годов, все того же века. Двигатели с технологией прямого впрыска, как правило, чаще всего встречаются на автомобилях марки Митсубиши, которая в какой то степени стала первопроходцем в этом направлении. Самой первой моделью на планете с таким мотором стала модель Митсубиши Галант 1996 модельного года, которая получила на то время атмосферную бензиновую силовую установку с объемом в 1.8 литра.



Система прямого впрыска топлива или GDI применяется в основном только на бензиновых силовых установках, причем последних поколений с целью повышения их экономичности, а также увеличения мощности. Такая система, как мы отметили ранее предполагает непосредственный впрыск бензина напрямую в камеры сгорания цилиндров двигателя. В дальнейшем в камерах сгорания происходит смешение топлива с воздухом и образование топливно-воздушной смеси.

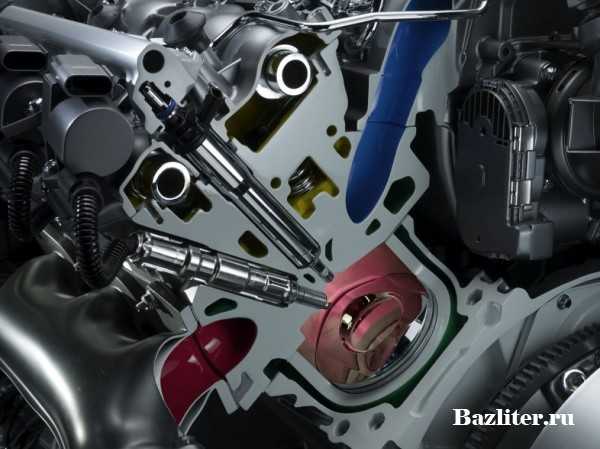

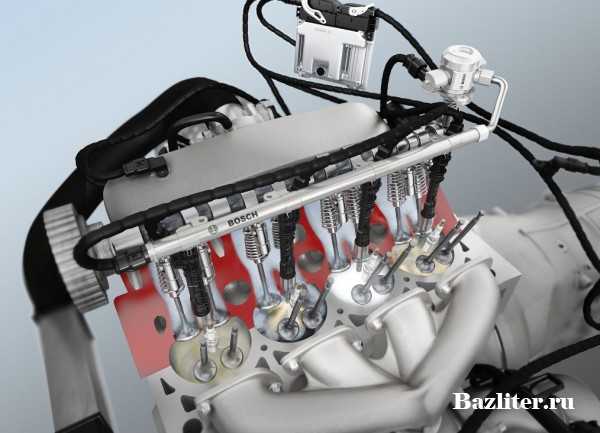

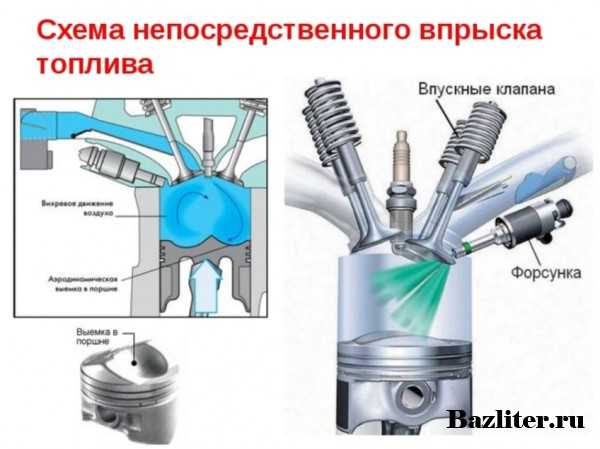

Отличительной особенностью силовых установок с технологией прямого впрыска топлива GDI является наличие 2-ух насосов в топливной системы:

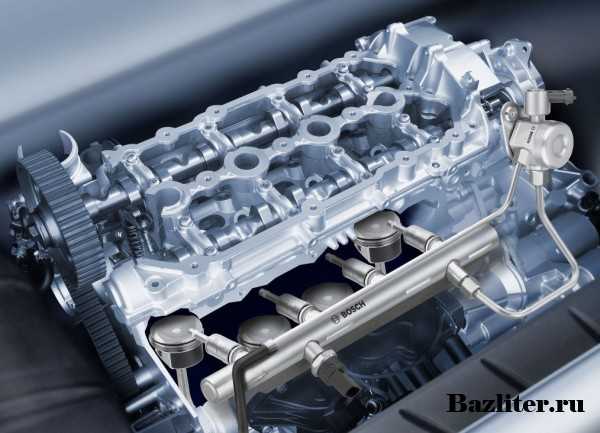

- стандартный электрический бензонасос, который располагается в топливном баке автомобиля;

- топливный насос высокого давления или ТНВД с механическим приводом от двигателя.



Решение производителя применить в системе два бензонасоса является аналогом принципа
подачи топлива
в двигателе с дизельным типом действия. В силовых установках с прямым впрыском GDI, давление подачи топлива составляет в диапазоне от 45 до 50 бар, в то время, как в классических бензиновых моторах оно составляет в районе 3-5 бар

Двигатели с прямым впрыском имеют множество конструкторских различий, благодаря чему они делятся на 2 основных направления


- силовые установки для потребления на внутреннем рынке;


- силовые установки для экспорта в зарубежные страны.



Главными отличиями в конструкции таких моторов являются особенности исполнения топливного насоса высокого давления и устройство системы бензинового впрыска в камеры сгорания цилиндров. Например версии двигателей для Японии или Кореи имеют следующие 2 основных режима впрыска топлива прямого действия


- Режим сверх бедной топливно-воздушной смеси

: предполагает функционирование двигателя на смеси, которая имеет соотношение в диапазоне от 37 к 1 до 43 к 1, следовательно показатели означают количество воздуха к объему топлива. Такой режим работы поддерживается электронным блоком управления двигателем на умеренных скоростях до 125 километров в час, с учетом плавного разгона силовой установки, то есть без резких нажатий на педаль газа водителем. В этом режиме, система прямого впрыска топлива обеспечивает максимальный крутящий момент мотора. В процессе работы форсунки впрыскивают топливо в тот момент, когда поршень находится на такте сжатия и при этом еще не дошел до верхней мертвой точки двигателя. Подача горючего инжектором в данном случае осуществляется, как однородная струя и после которой образуется завихрение потока по часовой стрелке для оптимального смешивания с воздухом в камере цилиндра.



- Режим стехиометрической топливно-воздушной смеси: предполагает
стехиометрический состав смеси топлива
, а также воздуха, который поступает в камеры цилиндра. Данный режим работы активизируется тогда, когда силовая установка находится под нагрузкой, например при движении на высокой скорости или буксирование прицепа, а также при езде в гору.


Кроме вышеописанных нюансов двигателей с системой впрыска GDI, их отличительной чертой еще является иная работа во время холостого хода и прогревания автомобиля. Электронный блок управления двигателем динамично производит изменение режимов сверх бедной топливно-воздушной смеси и стехиометрического режима во время работы силовой установки на холостых оборотах, при этом условно продувая цилиндры

Особенностью повышения холостых оборотов мотора в момент до 900-1000 оборотов в минуту является плавный переход между вышеописанными режимами. Такая смена режимов функционирования системы впрыска GDI в

оптимальном варианте должна происходить в среднем 1 раз в 4 минуты. Справочно заметим, что все режимы переключаются под управлением электронного блока. Что касается комфорта водителя при смене режимов и изменений в работе силовой установки, то они почти не ощущаются.



Относительно токсичности и выхлопов отработанных газов, двигатели с системой впрыска с технологий GDI оснащены специально разработанными катализаторами, которые функционируют на сильно обедненной топливно-воздушной смеси. В итоге уровень окислов азота в отработанных газах такой силовой установки укладывается в рамки экологических норм Евро-3. Отметим, что высокое содержание серы, которое часто содержится в бензине, довольно быстро выводит из строя и приводит к поломкам каталитический нейтрализатор.

2. Режимы функционирования силовой установки с топливной системой впрыска GDI

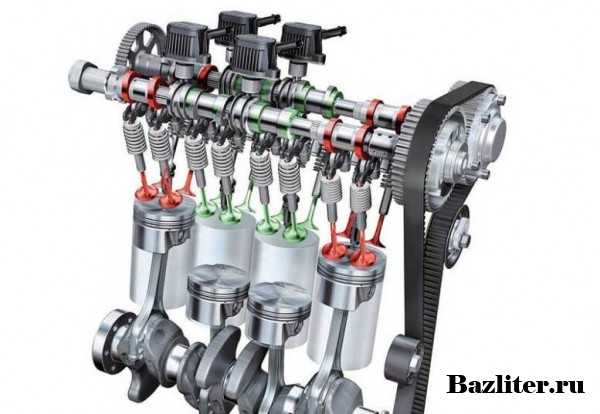

По своей конструкции двигатель с системой впрыска GDI почти ничем не отличается от

бензинового и дизельного мотора. Справочно отметим, что в такой силовой установке, в каждом цилиндре имеется свеча зажигания и форсунка, а топливо направляется в камеры сгорания цилиндров насосом высокого давления (ТНВД) под давлением в 5 МегаПаскаль. Форсунки при этом обеспечивают 2 разных режима впрыскивания топлива.

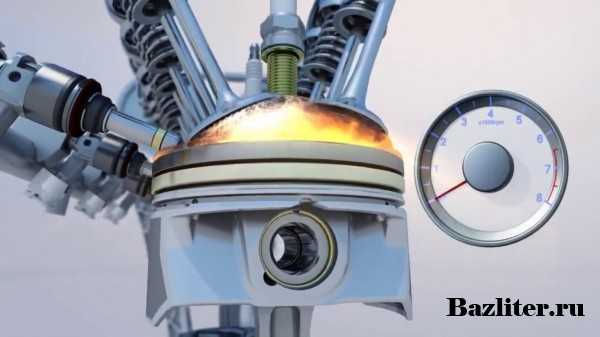

Система прямого или непосредственного впрыска GDI, как мы описывали ранее функционирует в 2-ух основных режимах, в зависимости от динамики движения транспортного средства. Во-первых, функционирование на сверх бедных смесях, этот режим используется при небольших нагрузках и спокойной городской или загородной езде на скоростях до 120 километров в час. Топливо подается в камеры цилиндра примерно таким же образом, как в дизельных двигателях, в конце такта сжатия смеси. Однако система впрыска GDI в таком режиме разительно отличается от послойной системы FSI.

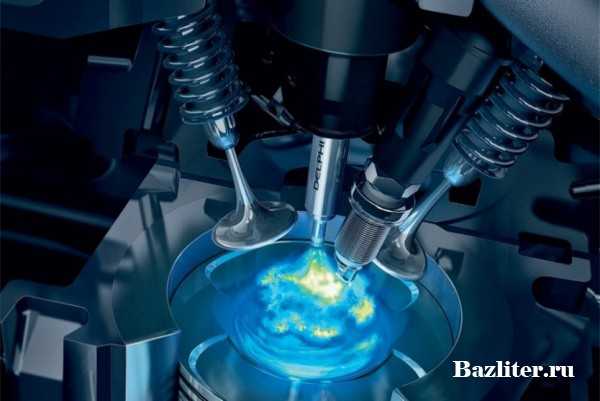

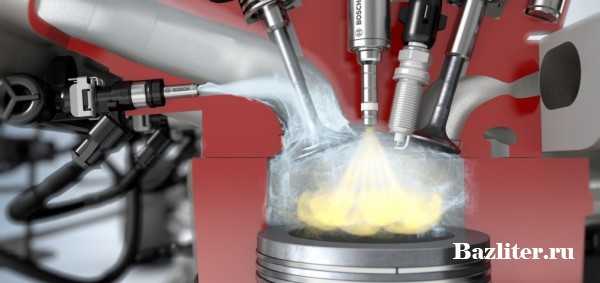

При первом режиме работы наиболее обогащенное топливом облако оказывается в области свечи зажигания и довольно быстро воспламеняется, поджигая при этом бедную или слабо обогащенную топливно-воздушную смесь, которая находится в камере сгорания цилиндра. В результате чего силовая установка оптимально функционирует даже при общем содержании топлива к воздуху в цилиндре в соотношении 1 к 40 соответственно.

Во-вторых, работа силовой установки на 2-ом режиме, под названием стехиометрическая смесь осуществляется при интенсивной езде и высокоскоростном загородном движении. При стехиометрический составе топливно-воздушной смеси воспламенение происходит без задержек и проблем. Впрыск в таком режиме происходит в процессе такта впуска. Топливо направляется в камеры цилиндров коническим факелом и далее просто распыляется, а затем испаряется, при этом охлаждает воздух
в рабочей области узла двигателя. Благодаря охлаждению происходит уменьшение вероятности детонации и калильного зажигания.

В-третьих, у системы прямого впрыска GDI имеется еще один, 3-ий режим функционирования, который реализует непосредственно сама система управления. Этот режим позволяет повышать момент силовой установки в то случае, если мы двигаемся на небольших оборотах, при этом резко нажимая на педаль акселератора. Если мотор работает на малых оборотах, а в него резко подается обогащенная топливно-воздушная смесь, вероятность детонации резко повышается. Вот поэтому впрыск топлива в таком режиме происходит в 2 этапа.

В таком режиме небольшое количество топлива направляется в цилиндр на такте впуска и при этом производит охлаждение воздуха в рабочей области узла. В этот момент также происходит заполнение цилиндра сверх бедной топливно-воздушной смесью, в соотношении
50 к 1
(воздух к топливу), в которой процессы детонационного характера не происходят. После этого, в заключении такта сжатия, направляется струя топлива, которая обеспечивает доведение соотношения воздуха и топлива в камере сгорания цилиндра до обогащенного или в равного 10-12 к 1 (воздух к топливу). А на саму детонацию времени у системы в этом режиме просто не остается, потому она и не происходит совсем.


Видео обзор: "Что такое система впрыска GDI. Особенности и принцип работы"


В заключении отметим, что в целях профилактики на силовых установках с системой впрыска GDI рекомендуется производить регламентную замену свечей зажигания каждые 15-30 тысяч километров пробега, а также примерно 1 раз в 30 тысяч километров пробега делать очистку впускного коллектора от нагара и сажи на его стенках. Кроме того, периодически необходимо диагностировать состояние инжекторов, проверять качество распыления топлива и делать прочистку форсунок. Благодаря созданию двигателей с системой прямого впрыска GDI инженерам удалось поднять степень сжатия мотора до 12 пунктов в соотношение воздуха к топливу в смеси и при этом силовая установка без проблем способна работать на не обогащенной или бедной смеси. По сравнению с классическим бензиновым двигателем, моторы с GDI расходуют примерно на 9 процентов меньше топлива, выдают на 11 процентов больше мощности и в среднем на 25 процентов меньше вырабатывают отработанных газов.

БОЛЬШОЕ СПАСИБО ЗА ВНИМАНИЕ. ОСТАВЛЯЙТЕ СВОИ КОММЕНТАРИИ, ДЕЛИТЕСЬ С ДРУЗЬЯМИ.
ЖДЕМ ВАШИХ ОТЗЫВОВ И ПРЕДЛОЖЕНИЙ.

bazliter.ru

плюсы и минусы двигателей GDI, что это такое

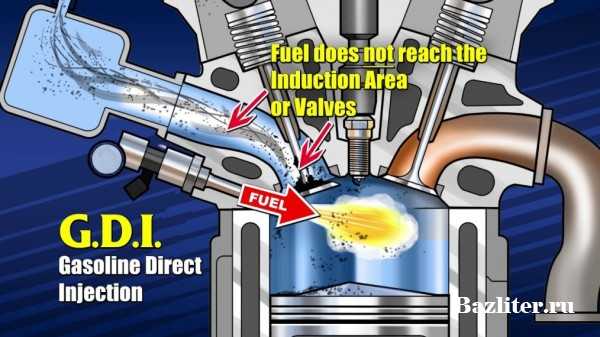

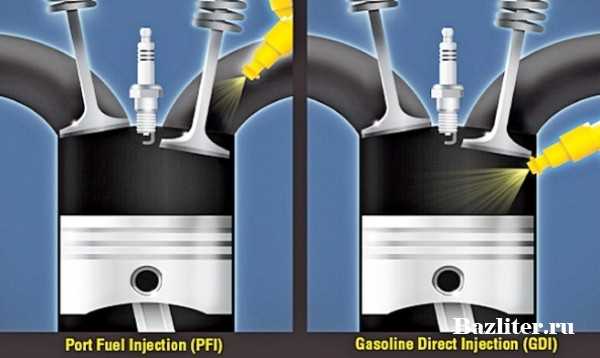

Gasoline Direct Injection, или же более распространенная аббревиатура GDI, скрывает под собой инжекторную систему подачи топлива для бензиновых двигателей с непосредственным (прямым) впрыском топлива. При такой системе подачи, топливные форсунки расположены в головке блока цилиндров, и распыление происходит сразу в каждую камеру сгорания, минуя впускной коллектор и впускные клапана. Топливо подается под большим давлением в цилиндр, чему способствует ТНВД (топливный насос высокого давления).

Отличия моторов прямого впрыска топлива GDI. Особенности работы двигателей GDI

По факту мы имеем некий симбиоз дизельного и бензинового двигателей в одном и каждый производитель именует такую систему по своему. GDI двигатели у Mitsubishi, FSI ставит обозначение VW, D4 обозначение Toyota. От дизеля GDI унаследовал систему впрыска и ТНВД, от бензинового двигателя сам тип топлива и свечи зажигания. Родоначальником моторов GDI стала компания Mitsubishi, когда в 1995 году был представлен Mitsubishi Galant 1.8 GDI. Сегодняшний двигатель с непосредственным впрыском это сложная система механизмов и электронных блоков.

Двигатель с непосредственным впрыском топлива  явился миру гораздо раньше - в 50-х годах такие моторы использовал Daimler-Benz на своих гоночных машинах.

Различия (разновидности) двигателей GDI. Марки автомобилей, где используется GDI

Предпосылки создания и массового перехода большинства ведущих автопроизводителей на системы впрыска, аналогичных GDI, были достаточно предсказуемы. Экологические нормы, требующие усовершенствования систем выхлопа отработанных газов, а так же глобальная задача по созданию экономичных двигателей. В двигателях GDI реализованы несколько типов смесеобразования топливовоздушной смеси, это позволило выполнить задачи по экономии топлива, более полному сгоранию смеси и дополнительно увеличить мощность.  В совокупности такой двигатель получился благодаря доработанной системе прямого впрыска, где не малую роль играет электронная начинка.  Блок управлением двигателя, через датчики, раскиданные по системе, оперативно реагирует на малейшие изменения поведения автомобиля и подстраивает работу топливной системы под необходимые требования водителя



Преимущества (плюсы) двигателей GDI

 Особенностью двигателей с непосредственным впрыском является возможность работы в нескольких видах смесеобразования. Это является неоспоримым плюсом, так как многообразие в смесеобразовании дает максимальную эффективность использования топлива. При исправно работающей системе непосредственного впрыска мы получим экономию топлива за счет режима работы на сверхобедненной смеси, причем без потери мощности. В двигателях GDI увеличенная степень сжатия топливовоздушной смеси, это помогает избежать калильного зажигания и детонации, а таким образом увеличивается ресурс. Так же в положительные моменты двигателя с непосредственным впрыском нужно отнести существенное снижение выброса в атмосферу углекислого газа и других вредных веществ, а это достигается за счет многослойного смесеобразования, в свою очередь дающее более полное сгорание смеси, что дополнительно влияет на мощность двигателя.

Система GDI в результате работы обеспечивает несколько видов смесеобразования:

- послойное;
- стехиометрическое гомогенное ;
- гомогенное.
Такое многообразие делает работу двигателя экономичным, лучшее качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов.



Недостатки (минусы) двигателей GDI

Описание двигателей GDI было бы не полным, без упоминания отрицательных моментах эксплуатации. Главный минус GDI связан со сложностью самой системы впуска и подачи топлива. В таком варианте впрыска, двигатель GDI становится крайне чувствительным к качеству используемого топлива. В итоге проблема закоксовывания форсунок становится актуальной для водителя, потеря мощности и увеличение расхода топлива никого не обрадует. Так же в минусы можно отнести сложность обслуживания и стоимость ремонта, замены деталей и агрегатов топливной системы, поэтому важным моментом является контроль за состоянием топливной системы автомобиля.

Да, в обслуживании двигатель GDI дороже, но рабочие характеристики перекрывают этот минус. Тем более, есть средства помогающие повысить ресурс капризных деталей и узлов.

Профилактика неисправностей моторов GDI

Профилактика - это простое решение для владельца автомобиля с системой непосредственного впрыска GDI или аналогичными системами. Как мы уже писали выше, качество топлива будет играть основную роль. Понятно, что без лабораторных исследований судить о качестве топлива невозможно,  поэтому в качестве профилактических мер и защиты топливной системы от возникающих проблем могут помочь топливные присадки. Компания Liqui Moly один из мировых лидеров в производстве автохимии рекомендует, для поддержания необходимого уровня смазывающих и очищающих присадок в используемом топливе применять Langzeit Injection Reiniger арт. 7568. Постоянное применение присадки значительно снизит риск возникновения поломок связанных с топливом, пакеты присадок, поднимающие смазывающие свойства топлива надежно защитят топливную аппаратуру от скорого износа. Для лечения и профилактики загрязнений форсунок так же есть надежное средство, арт. 7554 Очиститель систем непосредственного впрыска топлива Direkt Injection Reiniger. Заменяет стендовую очистку форсунок, работает по нагару, смолам и чистит камеру сгорания. Немаловажный момент, что топливные присадки Liqui Moly начинают работать в топливной системе при повышении температуры, а в баке происходит только смешивание с топливом.

Стоит ли покупать автомобили с двигателями GDI

При должном подходе и своевременном обслуживании владелец автомобиля с системой GDI получает комфортный в управлении автомобиль с высокой тягой, мощностью и хорошей экономией топлива. И как показывают продажи таких автомобилей, на дорогах встречаться они будут чаще.

Итог

Двигатели GDI – были одними из первопроходцев систем непосредственного впрыска топлива. Обладая очевидными преимуществами, двигатели GDI требуют специального профилактического ухода. В первую очередь, это уход за форсунками. Самым простым способом является использование присадок в топливную систему. Производя профилактический уход за топливной системой автомобилей с двигателями GDI, автовладелец может продлить его ресурс и наслаждаться повышенной мощностью и динамикой.

Автопроизводители не стоят на месте, развитие и усовершенствование двигателей с системами непосредственного впрыска продолжается. Уже представлены автомобили с моторами T-GDI, но это уже другой рассказ.


liquimoly.ru

ЧТО ТАКОЕ СИСТЕМА ВПРЫСКА GDI? — e-fee.ru

ЧТО ТАКОЕ СИСТЕМА ВПРЫСКА GDI?
Чтобы объяснить принцип работы двигателя GDI с непосредственным впрыском рассмотрим теорию двигателей.
ТЕОРИЯ РАБОТЫ ДВИГАТЕЛЯ
Чтобы топливо сгорело, нужен воздух. Но надо смешать с топливом столько воздуха, сколько нужно для полного сгорания. Такое количество воздуха называется стехиометрическим.
Например, для бензина оптимальный состав топливной смеси выражается соотношением 14,7:1, то есть на 1 грамм бензина нужно 14,7 грамма воздуха. Смесь, в которой воздуха больше, чем нужно - называетсябедной, а та, в которой воздуха меньше, чем нужно (то есть больше топлива) - называется богатой.
Слишком бедную смесь не всегда удается поджечь, при работе на богатой смеси несгоревшее топливо бесполезно «вылетает в трубу».
Воздух нужен не только для сгорания. Чем выше давление в цилиндре перед воспламенением смеси, тем больше отдача двигателя. И нам очень выгодно, чтобы больше воздуха попало в цилиндр на такте впуска: тем больше потом будет давление. А вот теперь пора разбираться, почему дизель экономичнее.

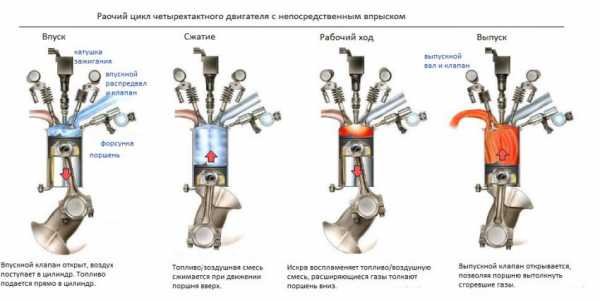

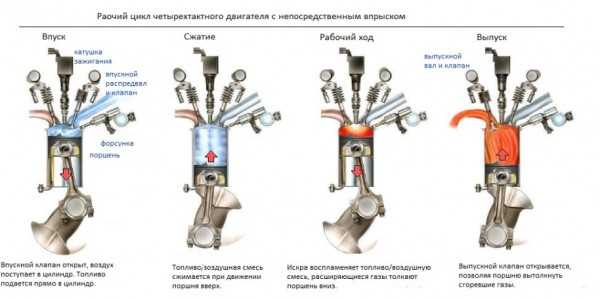

Вспомним, как работает ДВС. У бензинового двигателя на такте впуска смесь воздуха и топлива поступает в цилиндр, затем она сжимается и поджигается искрой. У дизеля на такте впуска в цилиндр поступает только воздух, который сжимается поршнем под большим давлением и от этого еще и нагревается. К концу сжатия в цилиндр впрыскивается топливо, которое при высоких давлении и температуре самовоспламеняется. Давление в цилиндре дизеля намного выше, чем в цилиндре бензинового двигателя: для дизеля нормальная степень сжатия - 18, а у бензиновых - едва достигает 12. А выше давление в цилиндре — выше и эффективность.
А если поднять степень сжатия в бензиновом двигателе? Пробовали. Но выше 12 не получается. Потому что есть такие явления, как детонация и калильное зажигание.
Детонация — очень быстрое сгорание топлива в точках, удаленных от свечи, сопровождается резким местным перегревом и перегрузкой деталей двигателя. Внешний признак детонации — стук.Калильное зажигание — преждевременное (до появления искры) воспламенение смеси от перегретых деталей камеры сгорания.
Длительная работа с детонацией и калильным зажиганием недопустима: мотор быстро выйдет из строя. Детонацию и калильное зажигание провоцируют высокая температура и высокое давление. Во избежание детонации моторы с высокой степенью сжатия «кормят» высокооктановым бензином (АИ-98), но выше степени сжатия 12 его «не хватает».
Если хотим сделать бензиновый двигатель экономичным, «эластичным» и при этом более мощным, то должны избавить его от детонации и научить «питаться» бедной смесью. Вот если бы топливо впрыскивалось непосредственно в цилиндр...
КАК РАБОТАЕТ ДВИГАТЕЛЬ GDI?
Двигатель GDI напоминает по конструкции и обычный бензиновый, и дизель. В каждом цилиндре присутствует и свеча зажигания, и форсунка, а топливо подается насосом высокого давления под давлением 5 МПа. Форсунка обеспечивает два различных режима впрыскивания топлива.
В работе GDI различаются три возможных режима в зависимости от режима движения. Работа на сверх бедных смесях. Этот режим используется при малых нагрузках: при спокойной городской езде и загородном движении на скоростях до 120 км/ч. В этом случае топливо подается в цилиндр практически как в дизеле — в конце такта сжатия.

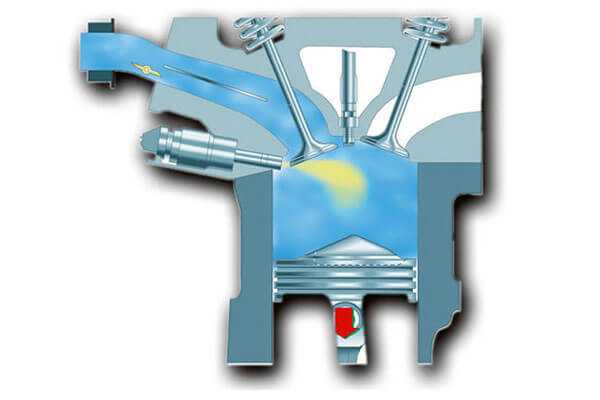

В результате наиболее обогащенное топливом облако оказывается непосредственно около свечи зажигания и благополучно воспламеняется, поджигая затем бедную смесь. В результате двигатель устойчиво работает даже при общем соотношении воздуха и топлива в цилиндре 40:1.
Работа на стехиометрической смеси. Этот режим используется при интенсивной городской езде, высокоскоростном загородном движении и обгонах. При стехиометрическом составе смеси с воспламенением никаких проблем не возникает. Впрыск топлива осуществляется в процессе такта впуска. Топливо впрыскивается коническим факелом, распыляется по всему цилиндру и, испаряясь, охлаждает при этом воздух в цилиндре. Благодаря охлаждению снижается вероятность детонации и калильного зажигания.
Еще один режим реализует система управления GDI. Он позволяет повысить момент двигателя в том случае, когда двигаясь на малых оборотах, резко нажимается педаль акселератора. Если двигатель работает на малых оборотах, а в него вдруг подается обогащенная смесь, вероятность детонации возрастает. Поэтому впрыск осуществляется в два этапа.
Небольшое количество топлива впрыскивается в цилиндр на такте впуска и охлаждает воздух в цилиндре. При этом цилиндр заполняется сверх бедной смесью (примерно 60:1), в которой детонационные процессы не происходят. Затем, в конце такта сжатия, подается струя топлива, которая доводит соотношение воздуха и топлива в цилиндре до «богатого» 12:1. А на детонацию времени не остается.
Что в итоге? Степень сжатия удалось поднять до 12—12,5, двигатель устойчиво работает на бедной смеси. По сравнению с бензиновым двигателем, GDI расходует на 10% меньше топлива, выдает на 10% больше мощности и экологичнее на 20%.

e-fee.ru

Система усовершенствованного прямого впрыска бензина GDI (Mitsubishi)

Инновационная технология двигателестроения в течение многих лет была приоритетом развита компании Mitsubishi Motors. В частности, компания Mitsubishi стремилась повысить эффективность двигателей в стремлении удовлетворить растущие требования со стороны экологии, как-то уменьшение расхода топлива и сокращение эмиссии СО2, чтобы ограничить отрицательное действие парникового эффекта.

Mitsubishi приложила существенные усилия к развитию двигателя с прямым впрыском бензина. В течение многих лет автомобильные инженеры полагали, что этот тип двигателя имеет самый большой потенциал для оптимизации подачи топлива и сгорания, что, в свою очередь, может обеспечить лучшее качество работы и снизить потребление топлива. Однако до сих пор никто не спроектировал удачный двигатель с прямым впрыском топлива в цилиндр (Gasoline Direct Injection — GDI), пригодный для массового производства. Разработанный в компании Mitsubishi двигатель типа GDI (усовершенствованного прямого впрыска бензина) — это реализация мечты инженера.

Для подачи топлива обычные двигатели используют систему впрыска топлива, которая заменила систему карбюрации. Система MPI, или система многоточечного впрыска, где топливо подводится к каждому устройству ввода, является в настоящее время одной из наиболее широко используемых систем. Однако даже в двигателях MPI имеются ограничения на условия подачи топлива и управление сгоранием, потому что топливо смешивается с воздухом перед введением в цилиндр. Mitsubishi намеревалась раздвинуть эти пределы, разрабатывая двигатель, где бензин вводится непосредственно в цилиндр, аналогично дизельному двигателю, и, кроме того, моментом впрыска управляют в точном соответствии с условиями нагрузки. Двигатель GDI достиг следующих выдающихся показателей:

  • чрезвычайно точный контроль порции топлива в результате сгорания ультрабедных смесей топливная, эффективность превышает эффективность дизельных двигателей
  • очень эффективный впрыск и уникально высокая степень сжатия обеспечивают данному двигателю GDI высокую эффективность и отличную приемистость, которые превосходят таковые для обычных двигателей MPI

Технология, реализованная Mitsubishi для двигателя GDI, является краеугольным камнем для следующего поколения высокоэффективных двигателей. Очевидно, эта технология будет развиваться и далее.

На рисунке показано развитие системы подачи топлива.

Рис. Развитие системы подачи топлива

Главные цели двигателя GDI

Разработка двигателя GDI позволяет решить следующие основные задачи:

  • добиться ультранизкого потребления топлива, лучшего, чем у любого из дизельных двигателей
  • обеспечить мощность, превосходящую мощность обычных двигателей MPI

Технические особенности двигателя GDI

Двигатель GDI имеет следующие технические особенности:

  • строго вертикальные каналы ввода для оптимального управления потоком воздуха в цилиндре
  • поршни с круглой выборкой в верхней части для лучшего сгорания топлива
  • топливный насос высокого давления для подачи топлива в инжекторы под давлением
  • вихревые инжекторы высокого давления для создания оптимальной воздушно-топливной смеси

Оптимальная топливная струя для двух режимов сгорания

Используя собственные уникальные методы и технологии, Mitsubishi смогла добиться, что двигатель GDI обеспечивает и меньшее потребление топлива, и более высокую выходную мощность. Этот внешне противоречивый и трудный трюк реализован путем применением двух режимов сгорания. Кроме того, момент впрыска меняется, чтобы соответствовать нагрузке двигателя.

Для условий нагрузки, испытываемой автомобилем при типичном городском движении, топливо впрыскивается в конце такта сжатия, аналогично дизельному двигателю, благодаря этому достигается ультрабедное сгорание за счет идеального формирования стратифицированной воздушно-топливной смеси. В идеальных условиях движения топливо вводится на такте впуска. Это гарантирует гомогенную воздушно-топливную смесь, подобную смеси обычных двигателей MPI, что обеспечивает более высокую выходную мощность.

Режим ультрабедного сгорания

При нормальных условиях движения, до скорости 120 км/ч, двигатель GDI Mitsubishi работает в режиме ультрабедного сгорания, что приводит к наименьшему потреблению топлива. В этом режиме впрыск происходит на последней стадии такта сжатия, и в цилиндре сгорает ультрабедная смесь с отношением «воадух-толливо» 30—40 (включая EGR 35-55).

Режим повышенной выходной мощности

Когда двигатель GDI работает с более высокими нагрузками или на более высоких оборотах, имеет место впрыск топлива во время такта впуска. Это оптимизирует сгорание благодаря гомогенной и более холодной воздушно-топливной смеси, которая минимизирует возможность детонации.

Фундаментальные технологии двигателя GDI

В основе конструкции двигателя GDI лежат четыре технических особенности:

  • Вертикально прямой канал ввода — поставляет оптимальный поток воздуха в цилиндр
  • Поршень с криволинейной вершиной — управляет сгоранием, помогая формировать воздушно-топливную смесь
  • Топливный насос высокого давления — обеспечивает давление необходимое для прямого впрыска в цилиндр
  • Вихревой инжектор высокого давления — управляет испарением и дисперсией топливной струи

Эти фундаментальные технологии, объединенные с другими уникальными технологиями управления подачей топлива, позволили компании Mitsubishi достигнуть обеих целей разработки потреблении топлива у двигателя GDI ниже, чем у дизельных двигателей, а выходная мощность выше, чем мощность обычных двигателей MPI.

Струя воздуха внутрь цилиндра

Двигатель GDI имеет вертикальные прямые каналы впуска смеси, а не горизонтальные, используемые в обычных двигателях. Вертикальные прямые каналы эффективно направляют поток, воздуха вниз на поршень с криволинейной поверхностью верхней части, которая сильно изменяет направление струи, образуй обратный вихрь для оптимального перемешивания впрыснутого топлива.

Струя топлива

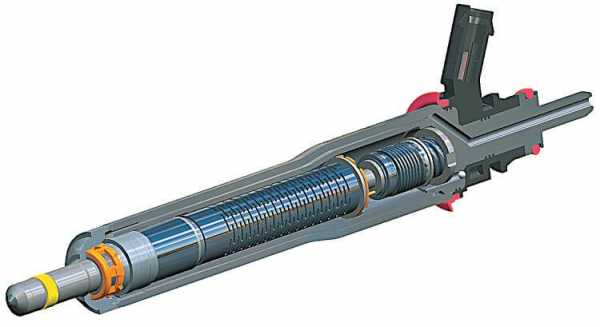

Недавно разработанные вихревые инжекторы высокого давления обеспечивают идеальную струю со структурой, соответствующей каждому из режимов эксплуатации двигателя. В то же самое время, благодаря сильно турбулентному движению топливной струи, инжекторы обеспечивают достаточную степень распыления топлива, что является обязательным для двигателя типа GDI даже с относительно низким топливным давлением 50 кг/см3.

Оптимизированная конфигурация камеры сгорания

Поршень с криволинейной выемкой на вершине управляет формой воздушно-топливной смеси, так же как и струя воздуха в камере сгорания, что играет важную роль в образовании компактной воздушно-топливной смеси. Смесь, которая вводится на последней стадии такта сжатия, направляется к свече зажигания прежде, чем она сможет рассеяться.

Чтобы определить оптимальную форму вершины поршня компания Mitsubishi использовала передовые методы наблюдения процессов в цилиндре, включая лазерные методы.

Базовая концепция

В обычных бензиновых двигателях было бы затруднительно обеспечить распыление воздушно-топливной смеси с идеальной плотностью вокруг свечи зажигания. Однако это стало возможным в двигателе GDI. Кроме того, достигнуто чрезвычайно низкое потребление топлива, потому что идеальная стратификация позволяет топливу, введенному на поздней фазе такта сжатия, поддержать сгорание сверхбедных воздушно-топливных смесей.

В ходе тестовых испытаний двигателя было показано, что воздушно-топливная смесь с оптимальной плотностью собирается вокруг свечи зажигания в виде стратифицированного заряда топлива. Это также было подтверждено анализом поведения топливной струи непосредственно перед воспламенением и анализом мгновенного состава воздушно-топливной смеси.

В результате достигнуто чрезвычайно устойчивое сгорание ультрабедной смеси с отношением «воздух-топливо» 40:1 (55:1 при включении рециркуляции выхлопа).

Сгорание ультрабедной смеси

В обычных двигателях МРI существовали пределы обеднения смеси из-за больших вариаций характеристик сгорания. Однако стратифицированная смесь в двигателе GDI позволила значительно уменьшить воздушно-топливное отношение, не приводя к худшему сгоранию. Например, в период холостого хода, когда сгорание является наименее активным и непостоянным, двигатель GDI поддерживает устойчивое и быстрое сгорание даже чрезвычайно бедной смеси с отношением «воздух-топливо» 40:1 (55:1 с включением режима EGR). На рисунке показана разница в работе между GDI и обычной многоточечной системой впрыска.

Рис. Параметры двигателя GDI и двигателя с обычной системой MPI

Потребление топлива автомобилем рассматривается в условиях холостого хода, круиза и городского движения.

Потребление топлива в режиме холостого хода

Двигатель GDI поддерживает устойчивое сгорание даже на низких оборотах холостого хода. Более того, он обеспечивает большую гибкость в регулировании скорости холостого хода. Его потребление топлива в этом режиме на 40% меньше по сравнению с обычными двигателями.

Рис. Потребление топлива в режиме холостого хода

Потребление топлива в режиме постоянной скорости движения

На скорости 40 км/ч двигатель GDI потребляет на 35% меньше топлива, чем сопоставимый по размерам обычный двигатель.

Рис. Потребление топлива в режиме постоянной скорости движения

Потребление топлива в городском цикле

При проведении испытаний в типовом режиме городского движения двигатель GDI потреблял на 35% меньше топлива, чем обычные бензиновые двигатели тех же размеров. Кроме того, испытания показали, что двигатель GDI потребляет даже меньше топлива, чем дизельные двигатели.

Рис. Потребление топлива в городском цикле

Контроль эмиссии

Предыдущие попытки сжигать бедные воздушно-топливные смеси приводили к трудностям в регулировании эмиссии NOx. Однако для двигателя GDI достигнуто 97-процентное сокращение окислов NOx при использовании высокого (порядка 30%) уровня рециркуляции выхлопного газа. Этот результат достигается благодаря уникально устойчивому сгоранию топлива в двигателе GDI, а также благодаря недавно разработанному катализатору обедненных окислов азота, На рисунке показан график эмиссии NOx для этого двигателя, на рисунке ниже — катализатор обедненных окислов азота.

Рис. Эмиссия окислов азота

Рис. Новейший катализатор обедненных окислов азота

Базовая концепция

Чтобы достичь мощности выше, чем у обычных двигателей типа MPI, двигатель GDI имеет высокую степень сжатия и очень эффективную систему забора воздуха, которые приводят к повышению объемной эффективности.

Повышенная объемная эффективность

По сравнению с обычными двигателями, двигатель GDI от Mitsubishi обеспечивает более высокую объемную эффективность. Вертикальные прямые впускные каналы создают более ровный забор воздуха. Испарение топлива, которое происходит в цилиндре на последней стадии такта сжатия, охлаждает воздух для повышения объемной эффективности.

Рис. Повышенная объемная эффективность

Увеличенная степень сжатия

Охлаждение воздуха в цилиндре за счет испарения топлива имеет и другое преимущество — минимизация возможности детонации. Это позволяет применять высокую степень сжатия, около 12, и, таким образом, улучшить сгорание. По сравнению с обычными двигателями MPI сопоставимого размера, двигатель GDI обеспечивает приблизительно на 10% большую выходную мощность и крутящий момент на всех скоростях вращения.

Рис. Увеличенная степень сжатия

Рис. Характеристики двигателя

В режиме повышенной выходной мощности двигатель GDI обеспечивает значительное постоянное ускорение. На рисунке сравнивается работа двигателя GDI и обычного двигателя MPI в режиме ускорения автомобиля.

Рис. Ускорение автомобиля

ustroistvo-avtomobilya.ru

GDI двигатель: что это такое?

Двигатель GDI (Gasoline Direct Injection) – бензиновый силовой агрегат с прямым (непосредственным) впрыском топлива. Моторы с аббревиатурой GDI производятся японскими компаниями Mitsubishi, Toyota, Nissan, корейскими автопроизводителями, а также фирмой Bosh.

Рекомендуем также прочитать статью о том, что такое двигатель TSI. Из этой статьи вы узнаете об особенностях, плюсах и минусах моторов данного типа.

Идея постройки двигателя с непосредственным впрыском топлива в цилиндры родилась достаточно давно, при этом массовый GDI впервые был представлен только в 1995 году. Моторы с технологией GDI в большинстве встречаются на автомобилях марки Mitsubishi. Перовой моделью с таким силовым агрегатом стала модель Mitsubishi Galant, которая получила силовую установку 1.8 GDI.

Читайте в этой статье

Особенности и отличия моторов GDI

Принцип работы двигателя GDI представляет собой своеобразный «симбиоз» привычных бензиновых и дизельных ДВС. Начнем с того, что для нормальной работы любого двигателя внутреннего сгорания в цилиндры необходимо подать так называемую топливно-воздушную смесь. Другими словами, определенная часть горючего смешивается в необходимой пропорции с частью воздуха применительно к разным режимам работы мотора. От состава смеси напрямую зависит мощность двигателя, КПД, экономичность, экологичность и ряд других характеристик.

Большинство бензиновых и дизельных двигателей сегодня:

  • моторы с внешним смесеобразованием. К таковым относятся устаревшие карбюраторные агрегаты на бензине и современные атмосферные, компрессорные или турбированные инжекторные бензиновые моторы. В таких двигателях процесс приготовления топливно-воздушной смеси происходит отдельно (во впускном коллекторе), после чего готовый заряд поступает в цилиндры и воспламеняется от свечи системы зажигания;
  • двигатели с внутренним смесеобразованием. Данный тип агрегатов представлен дизельными моторами, в которых порция дизтоплива подается напрямую в цилиндры и смешивается с уже имеющимся там воздухом. Воспламенение заряда происходит от контакта подаваемой солярки с разогретым от сжатия объемом воздуха, то есть без участия внешнего источника воспламенения;

Двигатель GDI представляет собой бензиновый мотор, в котором процесс смесеобразования аналогичен дизельному, то есть топливо впрыскивается прямо в цилиндры, где происходит смешивание с поданным ранее воздухом. При этом полученная топливно-воздушная смесь воспламеняется в цилиндре посредством искры от свечи зажигания.

Если сказать иначе, воздух поступает в двигатель отдельно, форсунка GDI осуществляет непосредственный впрыск топлива в цилиндр, затем происходит перемешивание компонентов, после чего поджиг смеси осуществляет электрическая искра свечи зажигания. Следует добавить, что во время такого смесеобразования конструкторами учитывается ряд аэродинамических особенностей для получения оптимально упорядоченного состава смеси. По этой причине конструкция поршня и камеры сгорания существенно отличается от аналогов в двигателях с внешним смесеобразованием, а также форкамерных ДВС. Днище поршня имеет особую форму для направления факела распыла на свечу зажигания, ГБЦ получила вертикальные прямые впускные каналы, что позволяет «закручивать» воздух в цилиндрах двигателя. Благодаря такому устройству топливно-воздушная рабочая смесь в GDI движется по строго заданной траектории.

Более того, состав смеси отличается в разных участках общего объема цилиндра.  В результате подобных решений двигатели линейки GDI способны работать на сильно обедненной смеси, которая была бы непригодна для работы обычного бензинового мотора. Необходимое для воспламенения от искры соотношение топлива и воздуха концентрируется в цилиндре GDI в области расположения свечи зажигания, в то время как по условным «краям» цилиндра смесь остается максимально обедненной.

Рекомендуем также прочитать статью о том, что такое двигатель TDI. Из этой статьи вы узнаете об особенностях конструкции, преимуществах и недостатках агрегатов данного типа.

Еще одной особенностью двигателя GDI является наличие двух топливных насосов:

Данное решение также является аналогом принципа подачи топлива в дизельном двигателе. В моторах GDI давление впрыска составляет около 50 бар, в то время как в обычных бензиновых ДВС около 3 бар.

Впрыск топлива и разновидности GDI

Моторы GDI имеют целый ряд конструктивных различий, благодаря чему их можно разделить на две группы:

  • для внутреннего японского рынка;
  • для европейских рынков;

Отличаются такие агрегаты по конструкции самого мотора, по особенностям исполнения ТНВД и по устройству системы топливного впрыска. Версии для Японии имеют два основных режима впрыска топлива GDI:

  1. ultra lean combustion mode;
  2. superior output mode;

Первый режим предполагает работу мотора на сверхобедненной смеси, которая имеет соотношение 37:1-43:1. Такой режим работы поддерживается ЭБУ на умеренных скоростях до 110-120 км/ч. с учетом плавного разгона, то есть без резких нажатий на педаль газа. В указанном режиме двигатель GDI обеспечивает максимальный показатель крутящего момента. Форсунки впрыскивают горючее в тот момент, когда поршень находится на такте сжатия и не дошел до ВМТ. Подача топлива инжектором в этом случае происходит в виде однородной струи, после происходит завихрение потока по часовой стрелке для наилучшего смешивания с воздухом в цилиндре.

Во втором режиме предполагается стехиометрический состав смеси топлива и воздуха. Указанный режим работы активируется в том случае, если мотор находится под нагрузкой (движение на высокой скорости, буксирование прицепа, езда в гору и т.п.)

В версиях для Европы мотор GDI получил дополнительный режим two-stage mixing. Указанный режим рассчитан на активный разгон с места или необходимость резкого ускорения при обгоне. В таком режиме топливо выпрыскивается в цилиндры ступенчато (в два этапа за 4 такта).

На такте впуска в этом режиме совершается первый впрыск, результатом которого становится максимально обедненная смесь в цилиндре с соотношением около 60:1. Данная смесь не рассчитана на воспламенение. Главной задачей является эффективное охлаждение камеры сгорания, так как в охлажденную камеру можно будет подать больший объем воздуха и топлива на такте сжатия. Другими словами, данное решение позволяет улучшить наполнение цилиндров. Затем на такте сжатия происходит второй впрыск, после которого состав смеси уже составляет 12:1, то есть рабочая смесь становится максимально обогащенной.

В результате цилиндры эффективно наполняются и двигатель отдает максимально доступную мощность. По сравнению с моторами, которые имеют распределенный впрыск, GDI оказывается на 10% мощнее. В итоге европейские версии GDI более эластичны и способны отдавать больше крутящего момента на «низах» при необходимости резко ускориться во время движения на скорости 30-60 км/ч.

Также следует отметить особый режим двигателя GDI под названием stich F/B. Указанный режим работы предполагает наиболее приближенный к стехиометрическому состав топливно-воздушной смеси, а также делится на два подрежима: closed loop и open loop.

В первом случае состав смеси регулируется на основе показаний кислородного датчика, во втором показания датчика не влияют на состав смеси топлива и воздуха. Данная особенность является отличием GDI от других моторов во время работы на холостом ходу. ЭБУ двигателем динамично меняет режимы compression on lean и stich F/B во время работы мотора на холостых оборотах, условно продувая цилиндры. Особенностью  является повышение холостых оборотов двигателя до 900-950 об/мин. в момент перехода между указанными режимами. Указанная смена режимов работы GDI в норме должна происходить 1 раз в 4 мин. Все режимы переключаются под управлением ЭБУ. Если говорить о комфорте водителя, смена режимов и изменения в работе мотора практически не ощущаются.

Что касается токсичности GDI, японские инженеры разработали специальные катализаторы для моторов, которые работают на сильно обедненной смеси. В результате уровень окислов азота в выхлопе такого двигателя уложился в рамки Евро-3. Стоит отметить, что высокое содержание серы, которое отмечено в отечественном бензине, быстро выводит каталитические нейтрализаторы из строя.

Неисправности и проблемы моторов GDI

Главной проблемой моторов данного типа является повышенная чувствительность к качеству топлива, а также к любым факторам и поломкам, способным повлиять на качество смесеобразования.

На моторах GDI быстро чернеют и выходят из строя свечи зажигания. Топливная аппаратура таких двигателей намного более чувствительна к наличию воды и механических примесей в бензине. Образование нагара во впускном коллекторе и скопление сажи на клапанах способны изменить процесс смесеобразования, так как траектория движения потоков в цилиндре нарушается. В результате GDI теряет мощность и работает с заметными перебоями.

В целях профилактики на моторах GDI рекомендуется менять свечи зажигания каждые 10-20 тыс. пройденных километров, а также один раз в 25-30 тыс. км. производить очистку впускного коллектора от нагара и частиц сажи на его стенках. Также периодически нужно контролировать состояние инжекторов, проверять качество распыла топлива и чистить форсунки.

Читайте также

krutimotor.ru

Двигатель GDI: констукция, характеристики

Двигатель GDI — пожалуй, одна из наиболее обсуждаемых тем на автомобильных форумах. Пик дискуссий совпал с началом 2000-х, когда на российском вторичном рынке появились японские авто с незнакомым индексом в наименовании модели. Счастливые покупатели столкнулись с неизвестными до этого проблемами системы питания.

Положение осложнялось тем, что работники сервиса оказались не готовы, не то чтобы сделать ремонт такого двигателя, но даже найти причину неисправности. Справедливости ради следует заметить, что в последние годы ситуация несколько улучшилась.

Почти дизель

Что означает аббревиатура GDI, которую можно увидеть на моторе и кузове автомобиля японского производства? Расшифровывается это как: Gasoline Direct Injection, в переводе — бензиновый прямой впрыск. Англоязычная фонетика этого сокращения — ДжиДиАй, в России произносят как ГДИ, иногда ЖДИ.

Автомобилисты прозвали эти движки «джедаями». Впервые буквы GDI появились на автомобилях Mitsubishi Galant/Legnum в 1996 году. У других японских автопроизводителей свои обозначения прямого впрыска: у Toyota — D4, у Nissan — DI и Neo DI. Такая же картина и в Европе:

  • группа Volkswagen обозначает такие двигатели — FSI;
  • Daimler Chrysler — CGI;
  • Renault — IDE;
  • Ford — SCi.

Итак, GDI — это новый тип бензинового инжекторного двигателя с прямым или непосредственным впрыском (НВ), что одно и то же. Форсунки у них выходят непосредственно в камеру сгорания, а не во впускной коллектор, как при распределенном впрыске. Этим бензиновый агрегат напоминает дизель.

Основная идея заключается в том, чтобы заставить двигатель хотя бы часть времени работать на сверхобедненной топливовоздушной смеси с целью экономии топлива и сокращения количества вредных выбросов.

Отличия в конструкции

Для того чтобы создать условия для подобного протекания рабочего процесса, бензин необходимо подавать внутрь цилиндра, находящегося под давлением такта сжатия. Поскольку традиционный насос, находящийся в бензобаке, неспособен преодолеть такое сопротивление, требуется применять дополнительный аппарат — топливный насос высокого давления (ТНВД).

Моторы с НВ имеют необычную форму головки поршня, обусловленную необходимостью придать подаваемой порции горючего строго рассчитанное вихреобразное движение.

В связи с тем, что двигатель с НВ, так же как и любой другой ДВС, не может постоянно работать при недостаточной концентрации смеси, эти моторы отличаются более сложной программой работы, обеспечивающей сочетание экономных и мощностных режимов смесеобразования. Наконец, двигатели GDI имеют 2 катализатора — иридиевый и платиновый.

Первый предназначен для накопления и выжигания окислов азота, образующихся при работе на супербедной топливовоздушной смеси, второй — для обычного смесеобразования.

Благодаря увеличению степени сжатия до 12 — 13 увеличилась литровая мощность силового агрегата при одновременном сокращении расхода топлива и снижении токсичности выхлопа.

На скудном пайке

Прежде чем рассматривать режимы работы двигателя GDI, нужно немного вспомнить теорию. Смесь бензина с воздухом в цилиндре может воспламениться, только в том случае, когда имеет определенную концентрацию. Оптимальной величиной является 1 часть горючего на 14,7 частей воздуха (стехиометрический состав).

Максимальное количество воздуха на 1 объемную часть бензина в инжекторном двигателе не должно превышать 20 — 24 частей. Описываемые двигатели могут работать на сверхобедненной смеси (до 1:40). Как это можно объяснить?

Топливо в цилиндре после впрыска распределяется по объему неравномерно за счет отражения его от выемки в днище поршня, который в момент впрыска находится в крайнем верхнем положении (конец такта сжатия). Топливный факел имеет компактную форму и, отражаясь, образует обратный вихрь. При общей бедной смеси, в районе свечи зажигания она близка к стехиометрическому составу и успешно воспламеняется.

Затем пламя поджигает прилегающий слой, интенсивность горения увеличивается, и процесс охватывает весь объем цилиндра. Описанный режим — ULTPA LEAN COMBUSTION MODE называется еще послойным смесеобразованием или сгоранием и поддерживается программой ЭБУ при спокойном характере движения со скоростью до 100 — 120 км/час.

Двухразовое питание

К сожалению, для дальнейшего ускорения мощности оказывается недостаточно, и приходится обогащать смесь до обычного уровня (1:12 — 1:15). Смесь при этом является однородной (гомогенной) и образуется в результате впрыска топлива на такте впуска, когда поршень идет вниз, и топливный факел в форме широкого конуса заполняет весь раскрывающийся объем.

Отражения факела от поршня не происходит, и после обратного хода сжатия смесь поджигается. Этот режим — SUPERIOR OUTPUT MODE — активируется также при движении под нагрузкой, то есть, в тех случаях, когда требуется увеличение выдаваемой мощности.

В двигателях для европейского рынка присутствует и третий режим — TWO-STAGE MIXING (двухэтапное смесеобразование). Впрыск при этом производится дважды: на такте впуска и в конце хода сжатия.

Смысл заключается в том, что небольшая порция бензина, впрыснутая не первом этапе, охлаждает стенки цилиндра и способствует увеличению массового количества всасываемого воздуха, что позволяет пропорционально увеличить и подачу топлива на второй стадии впрыска (в конце такта сжатия).

Совет: учитывая привередливость системы к качеству воздуха, следует уделять особое внимание профилактике воздушного фильтра, а впускной коллектор рекомендуется очищать каждые 25 — 30 тысяч км.

Кто портит воздух?

На холостом ходу (ХХ) мотор GDI работает также на двух режимах. Основным является Compression on Lean (обедненная смесь) — 625 — 650 об/мин. Однако постоянная работа на нем приводит к накапливанию в катализаторе высокотоксичного оксида азота (NO), что заметно по неприятному запаху из выхлопной трубы.

Чтобы выжечь это соединение, периодически включается режим STICH F/B (продувка). Обороты возрастают примерно до 750, на некоторых моделях — до 900.

По такому поведению мотора, работающего на ХХ, и можно распознать двигатель GDI. На исправном двигателе продувка кратковременно включается примерно через 4 минуты. Режим STICH F/B функционирует в свою очередь по двум вариантам: регулирование смесеобразования с учетом коррекции датчика кислорода (CLOSED LOOP) и нерегулируемый процесс (OPEN LOOP).

Стоит ли овчинка выделки?

Какие выгоды сулит новый двигатель с НВ, в том числе и системы GDI:

  • Ежедневная эксплуатация автомобиля в городских условиях, когда силовой агрегат постоянно работает на стабильных оборотах ХХ, сопровождается заметной экономией топлива — примерно на 20 — 25%. За городом расход горючего остается таким же, как и у агрегата с распределенным впрыском.
  • Особенности принципа смесеобразования обеспечивают «джедаю» взрывной характер, тяга и мощность агрегата превосходят аналогичные показатели обычного (распределенного) инжектора.
  • Он более чист с экологической точки зрения, правда, российский владелец от этого ничего не имеет, в отличие от японца. Ведь островные жители приобретают тот же Mitsubishi с двигателем GDI в основном для получения льготной скидки по транспортному налогу, а ремонт силового агрегата они перекладывают на будущего покупателя, как правило, зарубежного.
  • Некоторые утверждают, что GDI двигатель лучше запускается в зимнее время.

Следует заметить, что из двигателей прямого впрыска японского и корейского производства самые надежные и доработанные моторы стоят на автомобилях Мицубиси (Митсубиси).

Приключения японцев в России

И все-таки, перефразируя известную пословицу: что японцу хорошо, то русскому — смерть. В России все преимущества НВ перечеркиваются низким качеством отечественного бензина. В чем это выражается?

Недостаточно чистое топливо, да и просто высокий процент содержания серы в бензине приводит к ускоренному износу ТНВД и засорению форсунок. Ремонт последних, кстати, невозможен. Если промывка не получается, приходится заменять их новыми, что довольно накладно. Наиболее часто на форумах жалуются на «плавающие» обороты ХХ.

Одной из причин, если не главной, такого явления является вышеупомянутый насос. Как было сказано выше, холостые обороты изменяются регламентировано, в соответствии с прошивкой ЭБУ.

Когда износ качающего плунжера (плунжеров) достигает определенной величины, после перехода на режим Compression on Lean давление впрыска падает ниже допустимого, и компьютер возвращает систему в режим обогащения. После нормализации давления процессор снова пытается переключить работу впрыска на «обедненный» режим.

То есть, частота переключений увеличивается, а если на процесс накладываются и другие факторы, то периодичность становится хаотичной, что и приводит к неприятным дерганиям на ХХ. Скорее всего, потребуется диагностика и ремонт ТНВД, чистка форсунок, а также удаление сажи из впускной системы.

То, что часть отработанных газов из экологических соображений направляется во впускной коллектор, приводит к засаживанию каналов, регулирующих заслонок, клапанов. В системах распределенного впрыска впускные клапаны омываются топливом, которое подается форсунками в коллектор, и проблема отложения сажи не стоит так остро.

Еще одна проблема заключается в отсутствии достаточного количества квалифицированного персонала по обслуживанию подобных систем. Определить причину неисправности и сделать необходимый ремонт проблематично даже в крупных городах, а что уж говорить о российской глубинке.

Наибольшая опасность для двигателя с прямым впрыском исходит от бензина. Горючим следует заправляться на проверенных АЗС. Категорически нельзя использовать различные присадки, октаноповышающие добавки — это прямой путь убить топливный насос.

Несмотря на серьезные недостатки, система прямого впрыска пока еще не похоронена. Многие владельцы японских авто утверждают, что довольны этим движком. Да и круг автопроизводителей расширяется. К примеру, GDI-моторами комплектуются корейские Hyundai Avante и Hyundai Gamma. Возможно, в ближайшем будущем новые двигатели избавятся от своих болезней, и гадкий утенок превратится, наконец, в красивого лебедя.

avtodvigateli.com

GDI двигатель: плюсы и минусы

Ещё в начале 2000-х годов в Россию начали попадать первые автомобили Mitsubishi с обозначениями GDI около индексов, указывающих на объём двигателя.

Под этой аббревиатурой скрывается непосредственный впрыск топлива в цилиндры двигателя — именно эта японская компания стала первой, начавшей серийное производство силовых агрегатов с такой системой впуска. Такой мотор заслужил очень неоднозначные отзывы, поэтому перед покупкой автомобилей Mitsubishi следует внимательно рассмотреть плюсы и минусы двигателя GDI.

Это будет полезным и покупателям машин других производителей, поскольку такие двигатели устанавливаются на автомобили Volkswagen, GM, Toyota, Mercedes и других марок.

Теоретическая часть

Обычный инжекторный двигатель, который использует коллекторную систему смесеобразования, предполагает подачу в цилиндры уже готового бензовоздушного состава. Такое смешивание воздуха и горючего происходит во впускном коллекторе, где устанавливаются форсунки, управляемые электроникой. Если же говорить про двигатель GDI, то в нём форсунка направлена непосредственно в камеру сгорания. Соответственно, через впускные клапаны подаётся только воздух, а процесс смесеобразования происходит непосредственно в цилиндрах.

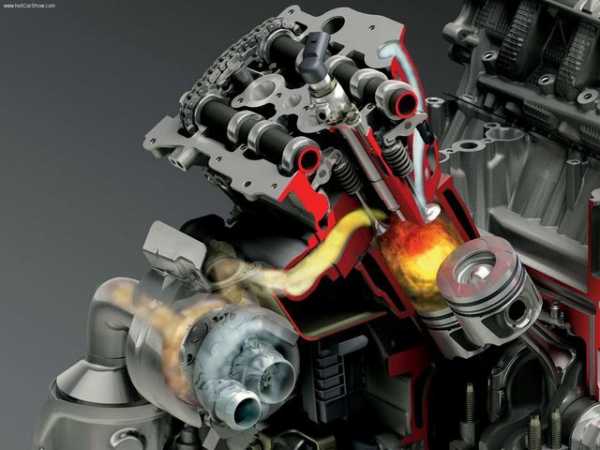

Камера сгорания двигателя GDI

Естественно, добиться однородного состава топливовоздушной смеси в таких условиях очень сложно, поэтому двигатель GDI управляется сложным электронным блоком, в котором используется программное обеспечение, рассчитанное на несколько различных циклов работы. Кроме того, для достижения идеальных параметров смесеобразования необходимо использовать специальные вихревые форсунки, которые подают топливо внутрь в виде мелкодисперсионного тумана.

Стоит сказать, что основные плюсы двигатель GDI получает в результате работы на сверхобеднённой смеси, в которой содержание бензина по сравнению с воздухом уменьшено до 1:20, тогда как при распределённом впрыске соотношение поддерживается на постоянном уровне 1:14. Однако даже мотор с непосредственным впрыском не может работать постоянно в таком режиме, поэтому под нагрузками в его системе впуска восстанавливается нормальное смесеобразование.

За счёт этого двигатель GDI должен оснащаться двухступенчатой системой подачи топлива. Именно со всеми этими отличиями и связаны основные минусы конструкции — посмотрим, смогут ли их превзойти плюсы, полученные от перехода на непосредственный впрыск.

Положительные стороны

Как уже говорилось выше, главные плюсы двигатель GDI получает благодаря возможности работы на сильно обеднённой смеси при отсутствии больших нагрузок. Преимуществом уменьшения соотношения с 1:14 до 1:20 является существенное снижение расхода топлива при движении в смешанном или городском цикле. Исследования специалистов показывают, что в городском заторе с длительной работой двигателя на постоянных оборотах холостого хода затраты горючего уменьшаются сразу на 20–25%. Однако говорить о таких же результатах при быстрой езде по трассе не приходится — двигатель GDI будет требовать столько же топлива, сколько и силовой агрегат с распределённым впрыском.

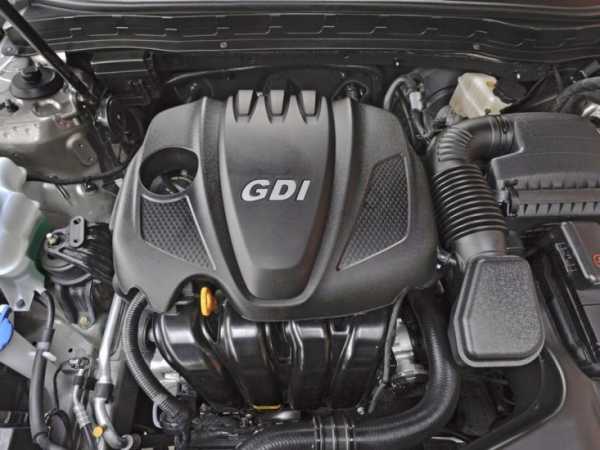

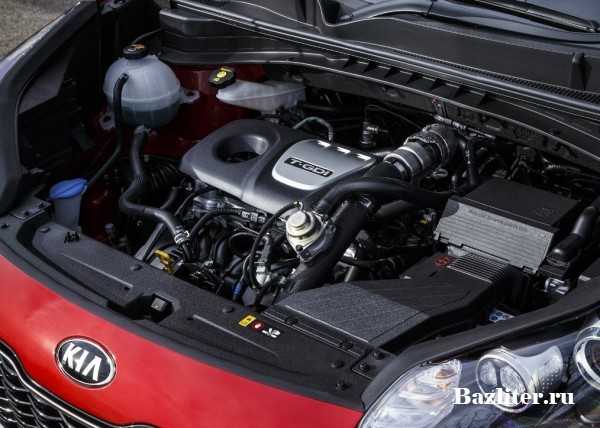

Двигатель KIA с системой GDI

Дополнительные плюсы удаётся получить и от смесеобразования, происходящего непосредственно в камере сгорания. Специалисты по двигателям автомобилей могут сказать, что горение в цилиндре происходит неравномерно — больше всего топлива удаётся поджечь в непосредственной близости к свече, тогда как дальние части камеры охватываются неравномерно, что и приводит к выбросу остатков горючего в выхлопную трубу. Компания Volkswagen впервые предложила технологию послойного прямого впрыска топлива, назвав её FSI — впоследствии другие автомобильные фирмы приняли на вооружение такую методику.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

За один обычный такт впуска форсунка может впрыскивать до пяти порций топлива, которые образуют неравномерную смесь, составленную с учётом всех нюансов процесса горения. Благодаря этому двигатели FSI и современные агрегаты GDI имеют меньший расход топлива, меньшую токсичность выхлопа, а также лучшую стабильность работы на невысоких оборотах.

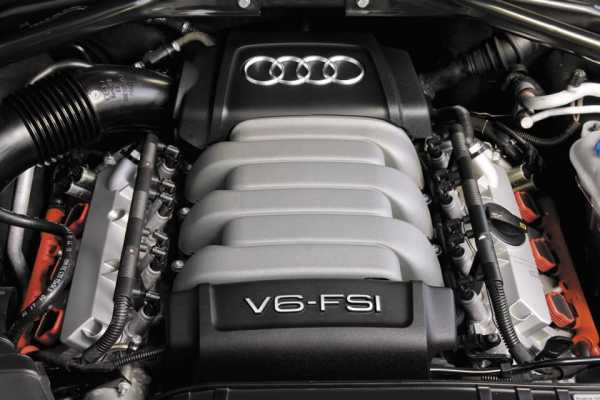

Двигатель V6 FSI Audi

Такое изменение смесеобразования позволяет получить и другой положительный эффект, сущность которого заключается в повышении мощности и тяги приблизительно на 10–15%. Кроме того, двигатель GDI позволяет получить плюсы, связанные с уменьшением объёма нагара. Соответственно, увеличивается срок службы многих компонентов, а масло сохраняет большую часть своих свойств вплоть до момента замены. Плюсы заключаются и в снижении вероятности поломки мотора

в результате закупорки масляных каналов продуктами сгорания топлива. Однако ни одна сложная конструкция не может обойтись без своих минусов — включая и мотор с непосредственным впрыском.

Главные недостатки

Минусы двигателей с прямым впрыском связаны с использованием более сложной системы впуска, в состав которой входит и топливный насос высокого давления, похожий на аналогичную конструкцию в дизельном силовом агрегате. Применение таких агрегатов приводит к тому, что двигатель GDI становится чувствительным к качеству топлива. Это касается не только содержания твёрдых частиц, но также наличия в горючем соединений серы, железа, фосфора и многих других минералов. Минусы проявляются в частых поломках мотора при заправке некачественным топливом.

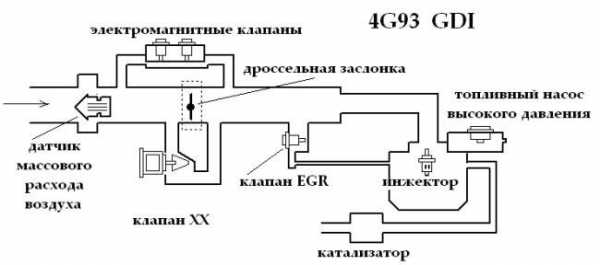

Схема системы питания двигателя GDI

Кроме того, проблемы двигателей с непосредственным впрыском связаны и с тем, что в них применяются очень специфические технологические решения, которые пока знакомы лишь немногим специалистам сервисных центров. За счёт этого отремонтировать двигатель GDI не так просто, как обычный агрегат с распределённым впрыском. Минусы этих двигателей могут быть связаны и с упомянутой в теоретической части двухступенчатой системой подачи топлива. Практически у каждого производителя есть свои специфические поломки:

  • Моторы Toyota и Lexus с непосредственным впрыском страдают от поломки клапанов двухступенчатого насоса, приводимого распредвалом. В результате бензин поступает в картер двигателя, что приводит к его непоправимым поломкам в течение 1–2 дней;
  • Двигатели Mitsubishi оснащаются двумя различными насосами — низкого и высокого давления. Второй узел достаточно часто забивается твёрдыми частицами, содержащимися в некачественном топливе. В результате мотор может отлично работать на холостых и низких оборотах, но глохнуть при нажатии на педаль газа;
  • В двигателях Cadillac применяются пьезофорсунки с особым напылением. При длительной работе на топливе с высоким содержанием серы они разрушаются, что приводит к необходимости ремонта стоимостью в 1500–2000 долларов.

Пьезофорсунка двигателя GDI

Минусы могут заключаться и в малой распространённости запчастей к таким двигателям — очень часто их приходится ожидать в течение 2–3 недель, что приводит к длительным простоям автомобиля. Поэтому, приобретая машину с прямым впрыском топлива, стоит серьёзно задуматься о вопросах её ремонта, а также о необходимости заправки качественным топливом на фирменных АЗС.

Стоит ли покупать?

Конечно, двигатели с непосредственным впрыском имеют более высокую мощность и тягу, а также способны обеспечивать экономию топлива. Однако у них есть существенные минусы, которые связаны с надёжностью и требованиями к качеству топлива. Поэтому их эксплуатация в российских условиях может приводить к частым дорогостоящим ремонтам. Но в последнее время в продаже появились автомобили, которые прошли специальную адаптацию.

Они могут заправляться обычным бензином, продающимся на российских заправках, не создавая угрозу больших материальных затрат. Их преимущества не столь значительны, но даже адаптированные моторы с непосредственным впрыском позволяют экономить немало топлива, получая при этом лучшие динамические параметры.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

rating-avto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
