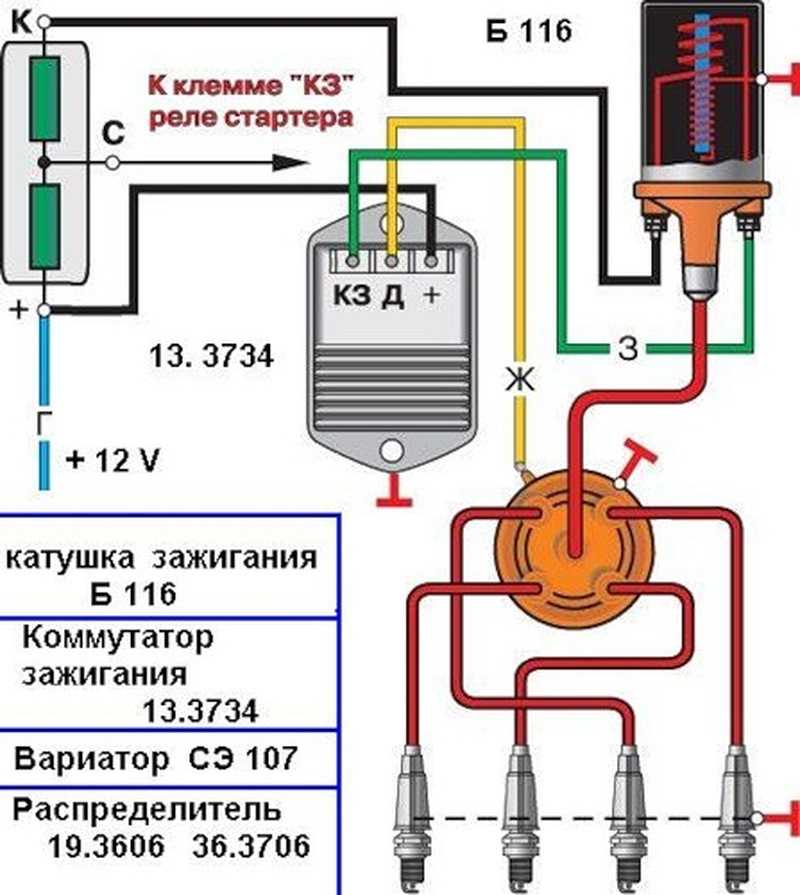

Бесконтактное зажигание зил 130 схема подключения: Схема подключения коммутатора бесконтактного зажигания зил 130. Система зажигания зил. Катушка зажигания Б114-Б

Зил бесконтактное зажигание. Устройство контактно транзисторной системы зажигания. Контактная система зажигания

Автомобиль ЗИЛ-130, 131 был одним из самых массовых на наших дорогах. И сегодня их владельцы не спешат списывать авто в утиль, ухаживают за ним, ремонтируют…. Иногда требуется выставлять зажигание на ЗИЛ. Это нужно сделать после ремонта двигателя с заменой деталей поршневой группы, деталей привода газораспределительного механизма, заменой привода самого прерывателя-распределителя или датчика импульсов (в зависимости от того, какая система зажигания установлена на вашем автомобиле – контактная или бесконтактная).

Выставляем зажигание на ЗИЛ 130, 131

Итак, ремонт ЗИЛ 130, 131 завершен: изношенные детали заменены, на двигатель установлено навесное оборудование, а он сам поставлен на место, закреплен, электрооборудование подсоединено, аккумуляторная батарея подключена. Пора приступать к установке зажигания.

Выкрутите свечу первого цилиндра и вставьте в отверстие тампон из бумаги. Медленно вращайте коленвал ручкой (кривым стартером) до момента, когда поршень первого цилиндра придет в верхнюю мертвую точку (ВМТ) такта сжатия. Об этом нас информирует бумажная пробка, которая с небольшим хлопком будет выброшена из свечного отверстия. Совместите метку на шкиве коленвала с меткой ВМТ на гребенке, установленной на крышке распредшестерен.

Установите привод распределителя (датчика импульсов). Для этого опустите его в отверстие блока цилиндров двигателя и совместите отверстие на нижней пластине привода с резьбовыми отверстиями на блоке цилиндров. При этом ось отверстия на верхней пластине привода не должна отклоняться от паза на валу привода больше, чем на 15 градусов (плюс/минус). Паз расположите со смещением в сторону переднего торца блока цилиндров ЗИЛ 130.

Убедившись, что привод установлен правильно, закрепите его болтами. Коленвал поворачивайте до момента, когда метка на шкиве встанет напротив одной из меток, расположенной между цифрами 3 – 6 гребенки (установочный угол опережения зажигания). Регулировочными винтами установите верхнюю пластину октан-корректора на отметку «ноль» шкалы на нижней пластине. Зафиксируйте это положение, вставьте прерыватель-распределитель в привод так, чтобы октан-корректор был расположен вверху. Положение бегунка укажет вам, где будет находиться провод первого цилиндра на крышке распределителя.

Поворачивая прерыватель за корпус, добейтесь такого его положения, при котором гаснет контрольная лампочка, т.е. до момента отжатия кулачками вала подвижного контакта. Найдите момент подачи искры на свечу первого цилиндра. Зафиксируйте корпус прерывателя-распределителя в этом положении.

Установите крышку и вставьте в ее отверстия высоковольтные провода. Вначале провод первого цилиндра, а затем провода остальных цилиндров в порядке их работы 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8. Подключите центральный провод к катушке зажигания.

Проверьте работоспособность системы зажигания, т.е. наличие искры между центральным проводом и блоком цилиндров. При контактной системе зажигания размыкайте контакты прерывателя. При бесконтактной системе включайте/выключайте зажигание при помощи ключа. Электростартером запустите двигатель ЗИЛ 130. После его прогрева окончательно проверьте работу зажигания. Если остались проблемы, проведите регулировку системы зажигания октан-корректором.

Лучший спортивный автомобиль 2011 года Феррари Италия 458

Инструкция

Итак, ремонт завершен: изношенные детали заменены, на двигатель установлено навесное оборудование, а он сам поставлен на место, закреплен, электрооборудование подсоединено, аккумуляторная батарея подключена. Пора приступать к установке зажигания.
Выкрутите свечу первого цилиндра и вставьте в отверстие тампон из бумаги. Медленно вращайте коленвал ручкой (кривым стартером) до момента, когда поршень первого цилиндра придет в верхнюю мертвую точку (ВМТ) такта сжатия. Об этом нас информирует бумажная пробка, которая с небольшим хлопком будет выброшена из свечного отверстия. Совместите метку на шкиве коленвала с меткой ВМТ на гребенке, установленной на крышке распредшестерен.

Установите привод распределителя (датчика импульсов). Для этого опустите его в отверстие блока цилиндров двигателя и совместите отверстие на нижней пластине привода с резьбовыми отверстиями на блоке цилиндров. При этом ось отверстия на верхней пластине привода не должна отклоняться от паза на валу привода больше, чем на 15 градусов (плюс/минус). Паз расположите со смещением в сторону переднего торца блока цилиндров.

Убедившись, что привод установлен правильно, закрепите его болтами. Коленвал поворачивайте до момента, когда метка на шкиве встанет напротив одной из меток, расположенной между цифрами 3 – 6 гребенки (установочный угол опережения зажигания).
Регулировочными винтами установите верхнюю пластину октан-корректора на отметку «ноль» шкалы на нижней пластине. Зафиксируйте это положение, вставьте прерыватель-распределитель в привод так, чтобы октан-корректор был расположен вверху. Положение бегунка укажет вам, где будет находиться провод первого цилиндра на крышке распределителя.

Поворачивая прерыватель за корпус, добейтесь такого его положения, при котором гаснет контрольная лампочка, т.е. до момента отжатия кулачками вала подвижного контакта. Найдите момент подачи искры на свечу первого цилиндра. Зафиксируйте корпус прерывателя-распределителя в этом положении.

Установите крышку и вставьте в ее отверстия высоковольтные провода. Вначале провод первого цилиндра, а затем провода остальных цилиндров в порядке их работы 1 – 5 – 4 – 2 – 6 – 3 – 7 – 8. Подключите центральный провод к катушке зажигания.

Проверьте работоспособность системы зажигания, т.е. наличие искры между центральным проводом и блоком цилиндров. При контактной системе зажигания размыкайте контакты прерывателя. При бесконтактной системе включайте/выключайте зажигание при помощи ключа.
Электростартером запустите двигатель. После его прогрева окончательно проверьте работу зажигания. Если остались проблемы, проведите регулировку системы зажигания октан-корректором.

Двигатель является основным агрегатом любого транспортного средства и его работа во многом определяется функционированием системы зажигания. В этом материале мы поговорим об СЗ автомобиля ЗИЛ. Какая схема зажигания на грузовике ЗИЛ 140, каков ее принцип действия и как ее правильно настроить — читайте ниже.

[ Скрыть ]

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру. Сама искра передается на , расположенные непосредственно в цилиндрах ДВС. Эти свечи работают по очереди, воспламеняя топливовоздушную смесь в определенное время. Следует отметить, что в ЗИЛ 131 и 130 СЗ выполняет функцию не только воспламенения смеси, но и подачу искры, в частности, отвечая за силу тока искры.

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
3. Еще одно требование — это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. Видео-инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео — Сделай сам).

Виды систем зажигания

Любые СЗ независимо от типа привода подразделяются на три типа:

1. Контактный. Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
2. или БСЗ, которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
3. Электронный вариант является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Диагностика системы и выявление неисправностей

Автомобили ЗИЛ оборудуются транзисторной СЗ, поэтому проблем в плане диагностики и выявления неисправностей у водителя быть не должно.

Наиболее важными симптомами неполадок в работе узла являются:

1. Сложность запуска мотора — силовой агрегат может запускаться с трудом или после нескольких попыток. Если это произошло, автолюбителю необходимо как можно быстрее обнаружить причину, в противном случае готовьтесь к тому, что вы и дальше будете с трудом заводить авто.
2. Снижение уровня мощности. Падение количества оборотов на холостом ходу является достаточно важной проблемой, в этом случае необходимо анализировать работу датчиков на контрольном щитке. В том случае, если обороты то падают, то увеличиваются с шагом в 500 об/мин, необходимо искать причину.
3. Снижается динамика, а также просадка в тяге мотора. Данный симптом обычно проявляется при попытке разгона. Опытный автолюбитель сможет без проблем заметить этот признак.
4. Увеличение расхода потребляемого бензина. Для того, чтобы диагностировать этот симптом, необходимо точно знать, какой расход бензина у вашего «железного коня», в частности, при работе на разных режимах (автор видеообзора системы зажигания на грузовике ЗИЛ 130 — And rey).

В том случае, если при работе авто вы заметили как минимум один из этих признаков, необходимо открыть моторный отсек и убедиться в том, что СЗ работает должным образом. Чтобы сделать это, вы должны точно знать, что именно диагностировать и каких нюансов при этом придерживаться. Поскольку устанавливая необходимый угол, вам предстоит иметь дело с большим напряжением, перед тем, как приступить к процессу, необходимо обесточить бортовую сеть авто. Для этого отключается мотор, а из замка зажигания извлекается ключ.

Как проверить момент зажигания?

Как выставить зажигание на ЗИЛ 130? Чтобы установка прошла успешно, а выставленный угол зажигания больше не приносил неудобств, необходимо учитывать несколько моментов. Как известно, очень ранее или позднее зажигание на двигателе автомобиля может быть причиной появления неполадок в работе узла. В том случае, если искра поступает очень рано, горючая смесь не успевает должным образом поступать в систему. Если же искра поступает слишком поздно, сама процедура воспламенения будет несколько затруднена.

Поэтому желательно не допускать того, чтобы угол сбивался. Для того, чтобы проверить момент своими силами, вам потребуется несколько вещей. В частности, перед тем, как приступить к процессу, заранее подготовьте тестер, а также стробоскоп для диагностики системы. Процедура проверки производится с использованием схемы и привода, в частности, речь идет о приводе вакуумного регулятора. Этот привод необходимо правильно установить. После установки привода необходимо наблюдать за тем, как изменяются параметры на всех ваших устройствах.

Так же, после диагностики путем использования схемы и привода можно произвести настройку момента. Водитель может отрегулировать зажигание и сделать его либо ранним, либо позднии, в зависимости от необходимости. Вся процедура регулировки производится на сниженных или увеличенных оборотах ДВС, здесь также все зависит от того, чего вы хотите добиться.

Если вы не знаете точно, какими должны быть полученные показатели, наиболее оптимальным вариантом будет обратиться с этим вопросом к специалистам. При отсутствии данных с нужными параметрами добиться точного результата будет практически невозможно, поэтому если у вас нет нужной информации или навыков, всегда оптимальнее всего доверить дело профессионалам.

31 32 33 34 35 36 37 38 39 ..

ПРОВЕРКА И РЕГУЛИРОВКА ПРИБОРОВ КОНТАКТНО-ТРАНЗИСТОРНОЙ СИСТЕМЫ ЗАЖИГАНИЯ АВТОМОБИЛЕЙ ЗИЛ-130, 131

Для обеспечения безотказной работы системы зажигания, повышения долговечности и снижения трудоемкости при техническом обслуживании приборов применена контактно-транзисторная система зажигания, которая с 1967 г. применяется на некоторых выпускаемых автомобилях ЗИЛ-130 и ЗИЛ-131 А. С 1968 г. все указанные автомобили, выпускаемые заводом, комплектуются приборами контактно-транзисторной системы зажигания.

Схема подключения приборов в общую схему системы зажигания автомобиля ЗИЛ-130 и ЭИЛ-131А показана на рис. 25.

Прерыватель-распределитель 2 (Р4-Д) по конструкции такой же, как и Р4-В, но он не имеет конденсатора. Катушка 8 зажигания Б114 имеет только два клеммных вывода низкого напряжения и один высокого напряжения. Добавочное сопротивление 4 (СЭ107) отделено от катушки зажигания, оно имеет два последовательно включенных сопротивления. Транзисторный коммутатор 7 ТКЮ2 является главным электрическим прибором, который разгружает контакты прерывателя от электрической перегрузки и увеличивает их долговечность, а также облегчает пуск двигателя в холодное время года.
В новой контактно-транзисторной системе зажигания контакты прерывателя нагружены только током управления транзистора (до 0,8 а), а не полным током первичной цепи катушки зажигания (до 7 а), благодаря чему они почти не подгорают и не подвергаются эрозии и поэтому длительное время не нуждаются в зачистке. В то же время из-за малого тока, разрываемого контактами и не могущего пробить пленку масла и ее окись, следует особенно тщательно следить за чистотой контактов. При замасливании контактов необходимо их промывать чистым бензином (при ТО-2). Если автомобиль эксплуатировали длительное время и на контактах прерывателя образовался слой окиси, то их нужно осторожно прочистить абразивной пластинкой или мелкой стеклянной шкуркой зернистостью 100, не допуская при этом съема металла, так как это сокращает срок службы контактов.

Зазор в контактах прерывателя Р4-Д рекомендуется проверять не реже чем через 10 тыс. км пробега автомобиля. Beличина зазора между контактами прерывателя должна быть
0,3-0,4 мм. При этом зазор между электродами свечей зажигания остается таким же, как при обычной системе зажигания, т. е. 0,85-1,0 мм.

При проверке работоспособности схемы (ом. рис. 25) приборы контактно-транзисторной системы зажигания должны быть подключены к аккумуляторной батарее 1, стартеру 6 и включателю 5 так, как показано на схеме. Затем следует разомкнуть контакты прерывателя, включить зажигание и проверить напряжение в схеме. При исправной схеме и нормально работающих приборах напряжение должно иметь следующие пределы, в:

На клемме Б………………….12,0-12,2

» » ВК………………….около 9

» » К……………………………………….7-8

» » катушки зажигания……………………….7-8

» » Р транзисторного коммутатора…………. 3-4

Провода вольтметра следует присоединять так: один конец к клемме, другой к массе.

Если схема с приборами исправна, а на клемме Р коммутатора при разомкнутых контактах прерывателя нет напряжения, то это будет показывать, что коммутатор неисправен и его следует заменить.

В том случае, когда нет запасного коммутатора, транзисторную систему зажигания можно перевести на нетранзисторную, заменив катушку зажигания Б114 на Б13 со своим добавочным сопротивлением, и установив на прерыватель конденсатор, или заменив прерыватель-распределитель Р4-Д на Р4-В.

Работоспособность системы зажигания и ее приборов можно также проверить по наличию искры в зазоре между массой двигателя и высоковольтным проводом, соединенным с высоковольтным ВЫВОДО.М катушки зажигания. При исправной системе зажигания искра должна пробивать воздушный зазор величиной 3-10 мм.

При проверке работоспособности схемы и приборов, а также в процессе их эксплуатации не рекомендуется менять местами провода, идущие к клеммам катушки зажигания Б114, коммутатора ТК102 и добавочного сопротивления СЭ107, так как этим можно вызвать необратимое повреждение транзисторного коммутатора.

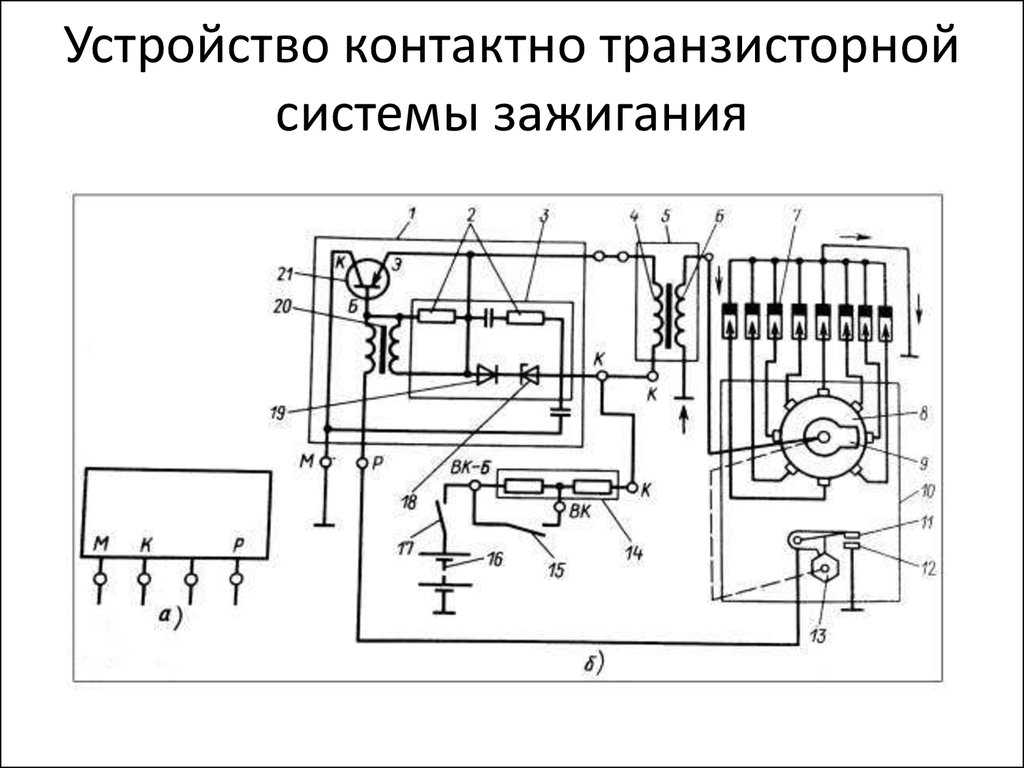

Рис. 25. Схема контактно-транзисторной системы зажигания:
В К, Б, К — клеммы катушки зажигания и добавочного сопротивления; AM — центральная клемма; С Г — клемма стартера; КЗ — клемма провода, отключающего добавочно! сопротивление катушки зажигания во время пуска двигателя; Р — выводная клемме провода, идущего от транзисторного коммутатора к прерывателю распределителя

Бесконтактная экранированная система зажигания устанавливается на автомобиле ЗИЛ-1З1 и его модификациях. Схема системы зажигания показана на рис. 1. Система состоит из катушки зажигания Б118, датчика-распределителя 4902.3706, транзисторного коммутатора ТК200-01, свечей СН-307В проводов высокого напряжения в экранирующих шлангах и коллекторах, выключателя зажигания ВКЗ50 и добавочного резистора СЭЗ26, который автоматически замыкается накоротко при пуске двигателя.

Для защиты радиоприема от помех, создаваемых системой зажигания, в цепь питания системы зажигания включен фильтр подавления радиопомех ФР82Ф.

(рис. 2 ◄-) экранированная, герметизированная. В отличие от других катушек зажигания один конец вторичной обмотки соединен внутри с корпусом катушки.

Добавочный резистор (рис 3 — ) неэкранированный, предназначен для ограничения электрического тока, протекающего в цепях системы зажигания в рабочем и аварийном режимах. Нихромовая спираль З смонтирована на фарфоровом изоляторе 4 в штампованном металлическом корпусе 5.

Концы спирали соединены с выводными клеммами 1, укрепленными на изоляционных втулках 2, установленных в металлическом дне корпуса. При замене спирали добавочный резистор снимают с автомобиля.

Транзисторный коммутатор предназначен для коммутации электрического тока в первичной обмотке катушки зажигания (разрыва первичной цепи катушки зажигания в необходимый момент путем включения большого омического сопротивления выходного транзистора)

Транзисторный коммутатор установлен на левой стенке в кабине автомобиля и может работать только при температуре окружающей среды не выше 70˚ С и не ниже минус 60° С.

В условиях эксплуатации он не ремонтируется и в случае выхода из строя заменяется.

для проверки работоспособности коммутатора на стенде необходимо собрать схему бесконтактной системы зажигания (рис. 1▲)

Включив напряжение питания (12,6 ± 0,6) В и изменяя частоту вращения датчика-распределителя от 20 до 1600 мин -1 , можно наблюдать устойчивое искрообразование на разрядниках.

При использовании генератора вместо датчика на генераторе устанавливается выходное напряжение синусоидальной формы амплитудой 2 — 10 В и, изменяя частоту вращения генератора от 2,6 до 213 Гц, можно наблюдать устойчивое искрообразование на разряднике, подключенном непосредственно к катушке зажигания.

Отсутствие искрообразования указывает на неисправность коммутатора, который необходимо заменить.

Срабатывание защиты коммутатора от аварийного повышения напряжения питания происходит при частоте вращения валика датчика-распределителя 1000 мин -1 или частоте сигнала генератора 135 Гц путем плавного повышения напряжения питания до полного прекращения искрообразования, но не более 23 В.

При проверке работоспособности приборов бесконтактной системы зажигания на автомобиле, необходимо снять крышку экрана датчика-распределителя, вытащить из центрального гнезда крышки распределителя высоковольтный провод; установив зазор между торцом наконечника высоковольтного провода и корпусом экрана распределителя 4 — 6 мм, включить зажигание, и повернуть коленчатый вал стартером или рукояткой с частотой вращения не менее 40 мин -1 .

Наличие искрового разряда в зазоре указывает на исправность системы зажигания в целом.

При отсутствии искры в зазоре надо отсоединить от датчика низковольтный разъем, идущий на вход «Д» коммутатора, и прикоснуться вилкой разъема к любой точке в бортовой сети автомобиля, находящейся под напряжением 12 В (вывода добавочного резистора, вывода «+» аккумуляторной батареи).

Наличие искры в зазоре между торцом наконечника высоковольтного провода и корпусом экрана указывает на неисправность датчика-распределителя, а отсутствие искры — на неисправность других приборов.

Датчик-распределитель (см рис. 4 ◄-) экранированный, работает совместно с катушкой зажигания Б118, предназначен для управления работой коммутатора, распределения импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности, для автоматического регулирования опережения момента зажигания в зависимости от частоты вращения коленчатого вала, а также для установки начального момента зажигания.

Снятие датчика-распределителя с двигателя

Снять датчик-распределитель с двигателя можно двумя способами:

— отсоединить крепление кронштейнов свечных проводов, отверну эти провода от свечей, отсоединить провода низковольтного и высоковольтного выводов на датчике-распределителе и, отвернув два болта крепления датчика-распределителя к блоку, снять его с двигателя вместе со свечными проводами и их кронштейнами,

— отвернуть низковольтный и высоковольтный провода от клемм датчика- распределителя, отвернуть болты (см. рис 4 ◄-) и снять крышку 8 экрана. Затем вынуть свечные провод датчика-распределителя и, отвернуть болт 20 крепления регулировочных пластин, снять датчик-распределитель с двигателя. Надо соблюдать осторожность, чтобы не уронить болт 20 и шайбы в двигатель.

Разборка датчика-распределителя зажигания

Для разборки датчика-распределителя зажигания надо закрепить его в тисках за корпус 16 и, отвернув болт крепления экрана 9 к корпусу, его, предохраняя резиновые уплотнительные кольца от выпадения или повреждения.

Снять крышку 10 и бегунок 11, отвернуть два винта 15 и вынуть статор в сборе с помощью бородка или отвернуть. С помощью бородка выбить штифт 23 из валика 3, снять втулку 24 в сборе с шайбой и вынуть валик З в сборе с центробежным регулятором и ротором 14. После этого из корпуса 16 вынуть опорный подшипник 25 с пластикой.

Для снятия ротора 14 с валика, надо вынуть фильц 28 и отвернуть винт 27.

Пружина 26 регулятора легко снимается со стоек с помощью плоскогубцев или отвертки.

Проверка деталей датчика-распределителя

После разборки все детали датчика-распределителя необходимо промыть керосином или бензином и насухо протереть салфеткой. После этого их надо тщательно осмотреть.

На крышке 10 распределителя не допускается наличие трещин, сколов, прогаров высоковольтных выводов и других дефектов. Надо проверить свободу перемещения уголька в гнезде, крышки и заменить его при сильном износе.

Затем необходимо проверить люфт валика З в корпусе 16 и, при его наличии, выпрессовать две втулки 29, заменив их. При наличии дефектов пружин 26 их необходимо также заменить.

Для проверки работоспособности ротора 14 к клемме обмотки и к пластине низковольтного вывода надо подсоединить тестер или контрольную лампу с батареей и определить отсутствие обрыва обмотки.

При наличии обрыва обмотки ротор надо заменить.

Сборка датчика распределителя

Перед началом сборки смазать поверхность валика З моторным маслом, установить на него ротор 14 и закрепить винтом 27. Затем капнуть на винт 27 2—3 капли моторного масла и поставить в отверстие ротора фильц 28.

Установить, в случае если они снимались, пружины 26 на стойки пластик.

Затем вставить валик З в сборе с ротором в корпус 16, надеть на нижний его конец шайбу и втулку 24 и установить в отверстие на валике штифт 23, раскрепив его с помощью керна.

Установить в корпус 16 статор 13, расположив его клеммами с проводами вверх. При этом пластину низковольтного вывода, протерев ее спиртом, расположить напротив клеммы 4 корпуса 16. Закрепить статор двумя винтами 15.

Установить на валик бегунок 11 и закрыть распределитель крышкой 10, совместив пазы в крышке и корпусе 16.

Проверив наличие резиновых уплотнительных колец в корпусе 16, установить на корпус экран 9 и закрепить его болтами 19. После этого надо заполнить масленку 2 смазкой Литол-24.

При сборке клеммы 4 надо, чтобы провод 7 был припаян к контакту 9, а экранирующая оплетка 1 хорошо заправлена и зажата шайбами 4 и 5.

Для проверки работоспособности датчика-распределителя его необходимо установить на испытательный стенд и проверить.

— характеристики центробежного автомата;

— максимальное напряжение на низковольтном входе, которое должно быть 45 В при частоте вращения валика 1600 мин -1 .

Датчик-распределитель должен обеспечивать амплитудное значение выходного напряжения, имеющего форму, близкую к синусоидальной, не менее 1,4 В на эквиваленте нагрузки 3,9 кОм при частоте вращения валика 20 мин -1 .

Установка датчика-распределителя зажигания на двигатель

Установку датчика распределителя зажигания на двигатель проводят в порядке, обратном его демонтажу. Метка шкива коленчатого вала должна совпадать с риской 9 на указателе установки момента зажигания.

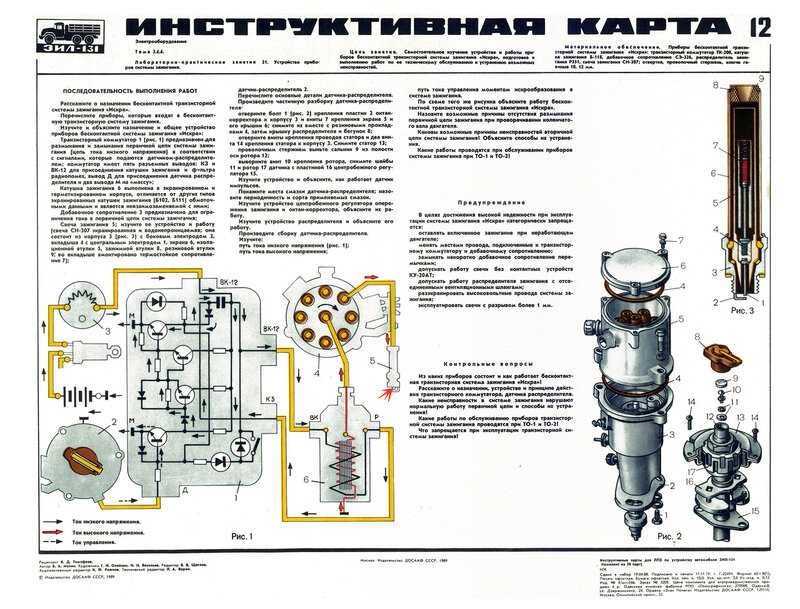

Бесконтактная транзисторная система зажигания | Устройство автомобиля



Как устроена бесконтактная транзисторная система зажигания?

Бесконтактная транзисторная система зажигания, применяемая на автомобилях ЗИЛ-130Е, ЗИЛ-131, Урал-375, состоит из датчика-распределителя Р-351, предназначенного для управления работой коммутатора, распределения импульсов высокого напряжения по свечам зажигания, автоматического регулирования угла опережения момента зажигания в зависимости от частоты вращения коленчатого вала, а также для установки начального момента зажигания; катушки зажигания с добавочным резистором; транзисторного коммутатора ТК-200 и аварийного вибратора. Выходное синусоидальное напряжение датчика-распределителя под нагрузкой 3,9 кОм при 1600 об/мин вала датчика составляет 45 В. Остальные детали и приборы такие же, как и в контактно-транзисторной системе зажигания.

Датчик-распределитель (рис.94) состоит из корпуса 6, в котором на скользящих подшипниках установлен вал 1, находящийся в зацеплении через промежуточную вставку с распределительным валом двигателя. На валу жестко закреплен ротор 5 датчика момента искрообразования, представляющего собой восьмиполюсную систему с постоянным кольцевым магнитом 13, закрепленным на латунной втулке 11, заменяющей собой вал поводковой пластины 15 центробежного регулятора. Кольцевой магнит 13 установлен в стальном магнитопроводе 10 и смонтирован на втулке 12 с гайкой и упорной шайбой.

Рис.94. Датчик-распределитель P-351.

Статор 4 датчика состоит из кольцевой обмотки 9, сверху и снизу на которой установлены и соединены восьмиполюсные пластины 8 и 14 магнитопровода. Он также имеет изолированную пружинную клемму 2 для соединения с «+» конца обмотки. Второй конец обмотки 9 соединен на «массу». Статор крепится винтами на приливах корпуса 6. Датчик момента искрообразования имеет количество пар полюсов, рваное количеству цилиндров двигателя. Полюсы 16 и 17 (на рисунке показаны только северные) представляют собой выступы магнитопровода, расположенные на роторе и статоре по 8 на каждом. На статоре и роторе нанесены красные метки 18 для установки момента начала зажигания. Совмещение этих меток соответствует моменту возникновения искры в свече первого цилиндра. Сверху на вале 1 смонтирована токоразносная пластина 3. В корпусе есть центробежный регулятор 7 опережения зажигания, который своими выступами соединяется с ротором датчика. Поэтому при работе двигателя с увеличением частоты вращения вала 1 грузики центробежного регулятора расходятся и поворачивают ротор датчика по направлению вращения вала. В результате управляющий импульс напряжения поступает на вход транзисторного коммутатора раньше, что и обеспечивает опережение зажигания.

Корпус 6 герметично закрывается изоляционной крышкой с выводами для подсоединения проводов высокого напряжения, подводящих ток к свечам зажигания.

Транзисторный коммутатор ТК-200 (рис.95, в) предназначен для усиления и коммутации электрического тока в цепи низкого напряжения, то есть для включения и отключения первичной цепи катушки зажигания в необходимые моменты времени. Он состоит из алюминиевого литого корпуса с ребристой поверхностью, внутри которого установлены 4 кремниевых транзистора VТ1, VT2, VT3 и VT4, шесть кремниевых диодов VD1-VD6, С1-С3, резисторы R1-R10. Транзисторы VТ1-VТ3 усиливают импульс датчика момента искрообразования, который должен подводиться к базе выходного транзистора, коммутирующего (прерывающего) ток в первичной обмотке катушки зажигания в момент его запирания. Для подавления радиопомех в корпусе коммутатора установлен фильтр подавления радиопомех типа ФР82-Ф и конденсаторный фильтр ФР-132, включенный в цепь стартера. Транзисторный коммутатор имеет четыре клеммных разъемных вывода: KЗ – для подсоединения катушки зажигания, ВК-12 – фильтра радиопомех; Д – датчика момента искрообразования; М – для подсоединения на «массу» автомобиля.

Рис.95. Бесконтактная транзисторная система зажигания:
а и б – упрощенные схемы; в – полная схема; г – вибратор аварийный.

В системе предусмотрен вибратор аварийный (рис.95, г) типа РС331, экранированный и герметизированный, предназначенный для кратковременной работы вместо транзисторного коммутатора или датчика момента искрообразования в случае нарушения их работоспособности. Он представляет собой электромеханическое реле с нормально замкнутыми контактами и двумя искрогасительными конденсаторами С7 и С8, смонтированными в металлической коробке 10. Контакты КР реле под действием спиральной пружины находятся в замкнутом состоянии. Конец обмотки 11, подключен к клеммному выводу 13, посредством которого вибратор включается в электрическую цепь системы зажигания. Вибратор аварийный при напряжении 12 В потребляет ток не более 2 А. Бесперебойная и устойчивая работа с вибраторам обеспечивается при частоте вращения коленчатого вала до 3000 об/мин, но неточность подачи высоковольтных импульсов относительно угла установки зажигания приводит к частичной потере мощности двигателя. Работа с вибратором не должна превышать 30 часов.

Как работает бесконтактная транзисторная система зажигания?

В бесконтактной транзисторной системе зажигания роль прерывателя выполняет кремниевый транзистор VT4 (рис.95, в). Преобразование тока низкого напряжения в ток высокого напряжения осуществляется в катушке зажигания таким же путем, как и при батарейном зажигании. Для уяснения работы бесконтактной транзисторной системы зажигания и управления транзистором VТ4 на рисунках 95, а, б представлены упрощенные схемы, на которых не показаны усилительные транзисторы VT2, VT3 и некоторые элементы коммутатора ТК-200. При включенном включателе зажигания (рис. 95, а), но неработающем двигателе положительное напряжение Iп от аккумуляторной батареи через резистор 3 и фильтр 2 подводится к электроду базы выходного транзистора VT4. Сопротивление перехода коллектор – эмиттер транзистора уменьшается и он открывается, пропуская ток. Одновременно ток питания Iкз поступает в первичную обмотку катушки зажигания 4 и далее через открытый транзистор VT4 в цепь. Это будет соответствовать моменту замкнутых контактов прерывателя в батарейной системе зажигания. Валик ротора датчика момента искрообразования ДИ находится в неподвижном состоянии. Входной транзистор VT1 закрыт.

При вращении коленчатого вала ротор ДИ вращается и на его клеммах и на клемме «Д» коммутатора возникает синусоидальное напряжение. При совмещении меток 8 полюсных выступов 6 ротора и выступа 7 статора ДИ генерируется максимальный положительный потенциал в датчике. Следовательно, при подаче на входную клемму «Д» коммутатора положительной полуволны напряжения, т. е. управляющего импульса, показанного на рисунке стрелкой (рис.95, б), входной транзистор VТ1 открывается и переход коллектор – эмиттер шунтирует эмиттерный переход выходного транзистора VT4. Он закрывается и ток через него пройти не может, что соответствует разомкнутому состоянию контактов прерывателя в батарейной системе зажигания. В этот момент ток в первичной обмотке катушки зажигания прерывается и во вторичной обмотке индуктируется ток высокого напряжения, который поступает на распределитель и на свечи зажигания. В первичной обмотке в это время индуктируется ток самоиндукции. Отрицательная полуволна напряжения датчика момента искрообразования запирает транзистор VT1, а выходной транзистор VT4 открывается, так как на его базу подается положительный потенциал. Аналогичный процесс будет происходить в полной схеме коммутатора ТК-200 при подключенных усилительных транзисторах VT2 и VT3 и других элементах схемы.

При включенном зажигании и неработающем двигателе (рис.95, в) ток будет проходить от положительной клеммы аккумуляторной батареи через промежуточные элементы в первичную обмотку 4 катушки зажигания (Iп) и коммутатор 1 (Iсх). Ток Iсх идет по трем направлениям I₁₀, I₄, I₆. Ток I₆, имея достаточный положительный потенциал, подводимый через диод VD3 к базе транзистора VT3. открывает его, вследствие чего транзисторы VT3 и VT4 также открываются. Сила тока управления Iупр транзистора VT4 примерно равна силе тока Iсх схемы. Часть тока Iупр управления проходит через резисторы R1, R3, R9.

Следовательно, при включенном зажигании до пуска двигателя транзисторы VT2, VT3 и VT4 открываются. Входной транзистор VТ1 пока остается закрытым, так как на его базу не подается положительный импульс. В цепи первичной обмотки катушки зажигания устанавливается ток максимальной силы.

При вращении коленчатого вала стартером (СТ) ротор датчика ДИ вращается. На входе клеммы «Д» коммутатора появляется синусоидальное напряжение. Во время подачи на вход клеммы «Д» коммутатора положительной полуволны напряжения, т. е. управляющего импульса, входной, транзистор VТI открывается, а транзистор VT2 и вслед за ним транзисторы VT3 и VT4 закрываются. Закрывание транзистора VT4 приводит к прерыванию тока Iкз в первичной обмотке катушки зажигания, что равносильно размыканию контактов прерывателя в батарейной системе зажигания. Во вторичной обмотке возникает высокое напряжение, которое передается высоковольтным распределительным устройством датчика-распределителя на свечи зажигания в соответствии с порядком работы двигателя. За два оборота коленчатого вала датчик ДИ подает на входную клемму «Д» транзисторного коммутатора восемь управляющих импульсов напряжения, а высоковольтное устройство датчика-распределителя выдаст восемь импульсов высокого напряжения. При закрывании транзистора VT4 и прерывании тока в первичной обмотке катушки зажигания индуктируется ток самоиндукции напряжением до 200 В, заряжая конденсаторы С3 и С6, В контуре, состоящем из конденсатора С3 и индуктивности первичной обмотки катушки зажигания, возникают затухающие электрические колебания. Отрицательная полуволна ЭДС самоиндукции «срезается» (выпрямляется) диодом VD6, а положительная поступает по цепи положительной обратной связи, состоящей из резистора R2 и конденсатора C1, на базу транзистора VТ1, ускоряя его отпирание. Стабилитрон VDст3, ограничивая амплитудное напряжение до 180 В, защищает транзистор VT4 от пробоя, так как он допускает повышение напряжения между эмиттером и коллектором до 200 В. При отрицательной полуволне датчика момента искрообразования транзистор VТ1 закрывается. В этот момент открывается транзистор VT2, а за ним и транзисторы VT3 и VT4, так как на базу транзистора VT2 подводится положительный потенциал тока I₆ схемы. При открывании транзисторов VТ2, VT3 и VT4 весь процесс возобновляется.

При пуске двигателя колебательный контур (С3 и первичная обмотка катушки зажигания) и положительная обратная связь (R2 и C1) в схеме коммутатора обеспечивают подачу в каждый цилиндр от одной до пяти искр, т. е. многоискровость, что облегчает пуск, особенно в холодное время года. Как только частота вращения коленчатого вала увеличивается до 600 об/мин и более, то многоискровость прекращается вследствие уменьшения времени на подачу импульсов датчиком момента искрообразования на входной транзистор VT1 коммутатора. В результате на свечи будет подаваться только по одной искре. Электрические процессы, изложенные выше, повторяются пропорционально частоте вращения коленчатого вала, а датчик-распределитель обеспечивает подачу импульсов высокого напряжения в соответствии с порядком работы двигателя. Кроме того, центробежный автомат регулирует необходимый угол опережения зажигания. В. случае аварийного повышения напряжения до 18 В двигатель начнет работать с перебоями из-за срабатывания цепи защиты коммутатора от перенапряжений, состоящей из стабилитронов VDст1, VDст2, резистора R5, которые открывают транзистор VТ1 независима от полярности импульса датчика.

Как необходимо поступить в случае неисправности коммутатора или датчика момента искрообразования?

В случае отказа транзисторного коммутатора или датчика момента искрообразования следует отключить транзисторный коммутатор и подключить аварийный вибратор 10 (рис.95, в). Для этого отсоединяют провод от клеммы «К3» коммутатора и присоединяют на клемму 13 вибратора 10, а заглушку с разъемной клеммы вибратора вставляют в разъем клеммы «К3» коммутатора.

Как работает бесконтактная транзисторная система зажигания в аварийном режиме?

В аварийном режиме при напряжении 12 В система бесконтактного транзисторного зажигания работает следующим образом. При включенном зажигании и неработающем двигателе ток Iар от клеммы ВК-12 коммутатора через первичную обмотку катушки зажигания, соединительный провод и клемму 13 поступает в обмотку 11 и через замкнутые контакты вибратора КР на отрицательную клемму аккумуляторной батареи. Под действием магнитного поля в обмотке, созданного током Iар, якорь 12 (рис.95, г), преодолевая усилие пружины, размыкает контакты КР вибратора аналогично размыканию контактов прерывателя в системе батарейного зажигания. В результате во вторичной обмотке возникает импульс высокого напряжения, который при работающем двигателе передается высоковольтным устройством датчика-распределителя на свечи зажигания. Прерывание тока в обмотке вибратора приводит к уменьшению магнитного поля. Под действием пружины контакты вибратора снова замыкаются и через них опять проходит ток Iар. Изложенные электрические процессы повторяются с частотой 250-400 Гц. Таким образом, моменты подачи высокого напряжения к свечам зажигания определяются уже не датчиком момента искрообразования, а токоразносной пластиной датчика-распределителя, и в каждый цилиндр подается серия искр, т. е. происходит непрерывное искрообразование, при котором слышен звук работы вибратора. Выбранная частота размыкания и замыкания контактов вибратора обеспечивает бесперебойную работу двигателя в пределах до 3000 об/мин. Однако продолжительность работы двигателя с вибратором должна быть не более 30 часов.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система электрического зажигания»

вибратор, датчик, зажигание, коммутатор, момент, напряжение, система, ток, транзистор, транзисторный

Смотрите также:

mower-deck-swap — Google Поиск

AlleShoppingVideosBilderMapsNewsBücher

suchoptionen

Взаимозаменяемы ли деки газонокосилок? (Советы инсайдерам)

www.lawnmowerfixed.com › are-lawnmower-deck…

Самый простой обмен — это либо найти идентичную деку, подходящую для вашей старой деки, либо найти идеальную ранее любимую косилку (такую ​​же тип деки или другой) со сгоревшим двигателем . ..

Ähnliche Fragen

Можно ли поменять деки газонокосилки?

Могу ли я поставить большую деку на свою самоходную косилку?

Как заменить деку косилки?

Чем сборные деки косилки лучше?

КАК: ЗАМЕНА палубы JOHN DEERE!!! — YouTube

www.youtube.com › смотреть

02.08.2022 · КАК: ЗАМЕНА палубы JOHN DEERE!!! … @JsCrazyCutzLLC Наконец-то нашел время заменить …
Dauer: 24:25
Прислан: 02.08.2022

Замена деки 46″ на 42″ John Deere на Husqvarna — YouTube

www.youtube.com › смотреть

16.07.2021 · В этом эпизоде ​​я заменяю деку John Deere 42 на Husqvarna 46 и создаю …
Dauer: 26:07
Прислан: 16.07.2021

Замена деки газонокосилки — YouTube

www.youtube.com › смотреть

14.07.2012 · Я убил деку газонокосилки.. Навсегда. Так что давайте поместим туда совершенно другую! Надеюсь, это …
Dauer: 12:39
Прислан: 14.07.2012

Craftsman Mower Swap Deck Tutorial — YouTube

www. youtube.com › смотреть

14.07.2015 · В этом видео я рассказываю о шагах, необходимых для переоборудования ручного механического привода старого типа …
Dauer: 7:47
Прислан: 14.07.2015

Vintage Cub Cadet 108 Замена деки косилки — YouTube

www.youtube.com › смотреть

04.08.2021 · Снятие треугольной 42-дюймовой деки и установка 44-дюймовой деки косилки на Cub Cadet 108 1972 года выпуска …
Dauer: 32:33
Прислан: 04.08.2021

SNAPPER MOWER DECK REBUILD TIME — YouTube

www.youtube.com › смотрите

26.03.2021 · Сбор времени на деке Snapper Push Mowers, часть 2. Спасибо за просмотр …
Dauer : 15:24
Прислано: 26.03.2021

Замена двигателей и дек газонокосилки Полное подробное видео

www.youtube.com › смотреть

21.01.2014 · Меня попросили поменять две деки и двигатели газонокосилки . У одной косилки было приятно 2…
Добавлено: 44:35
Прислано: 21.
