Правильное подключение противотуманок. ПТФ через кнопку и реле.
содержание видео
Рейтинг: 4.0; Голоса: 1
Правильное подключение противотуманок. ПТФ через кнопку и реле.
В этом видео я продемонстрирую схему подключения противотуманок и покажу некоторые моменты. Подключаем птфки через кнопку в салоне с использованием предохранителя и реле. Установка и подключение.
Дата: 2021-10-06
← Ржавчина внизу дверей, варианты восстановления. Качество 100%
Этот трипер 1982г выбросили, а я восстановил. This 1982 car was thrown away, and I restored. →
Похожие видео
Машина-ФОТОГРАФ! Рассказываем про яркий кроссовер Changan UNI-T
• Авто.ру
Завалился груз вызвал кран ровнять, жесткое дтп
• Большегруз 40rus
В Европу за Теслой с пробегом 500000 км
• Подбор Авто
Dong Feng — То чем не стал УАЗ Патриот!
• Клубный сервис
Ремонт сеялки Horsch Pronto, Vaderstad Rapid и культиватора Bednar Swifter с тракторами John Deere.
• Будни Тракториста
Груз порвал ремни, култук встречает зимой(пошла жара
• Большегруз 40rus
Комментарии и отзывы: 10
Vice
купил такие, только прямоугольные, 12 светодиодов, поставил в штатное место родных туманок, низ бампера, попала вода и отъехали 6 диодов, оказалось, что китайцы не удосужились ни проклеить стекло, ни хотябы резиночку пустить, про термопасту между платой и корпусом я вообще молчу(ее нет)
Rich.
Эх, где ты был раньше Антонаха)
Показал бы ещё вариант через генератор
А ещё продаётся комплект с аликспресс для противотуманок, там сразу идёт релюшки и кнопка.
Вот я купил комплект и подключил, + от зажигания сделал
Ivan
Антон, есть вопросик ) Можно ли не добавляя пластификатора положить хорошо базу и лак на капот/бампер чтобы не появлялись сколы, как на заводском покрытии? Можно что-то конкретное? Ну например HS лак 3-4 слоя. Спасибо!
AfaStyle
MVORN
Извиняем! 🙂 Спасибо про ПТФ! Еще б Антон, показал бы как ПТФ с поворотником подключить, когда поворот включаешь, туманка гаснет и включается поворот, отключаешь, велючается снова туманка.
Было б вашпе клёво!
NightmareDedeika
Может кто объяснить, почему нужно делать через реле? Что мешает напрямую от акума через пред и кнопку плюс кинуть? А минус на кузов.
Зачем лишняя вереница проводов и устройств?
Дима
Антон, туманки надо через разъёмы включать, желательно влагозащитные. Габариты есть и у фар, и в косах назад, и в монтажном блоке, везде короче.
anton_malar
Интересно было бы узнать как отвязать туманки от габаритов для использования их в качестве ДХО. Днем габариты все равно не нужны.
Павел
На да я тоже так ставил и не одной машине, а еще схема рабочая для ДХО что бы сами вкл при зажигании и выкл при включении ближнего.
Ivan
Спасибо, тоже видел их на алиэкспрессе, думаю вместо штатных своих на аккорд 7 поставить. У них с линией горизонта все ок ведь?
Автолюбителю | Тюнинг кузова ваз 2131 своими руками, советы по доработке кузова, внешний тюнинг нива 2131, ваз 2121. В качестве противотуманных фар выбраны отличные фары ваз 2121 производства ОСВАР. Диаметр примерно 160мм. Луч отличный, плоский. Крепление прочное. Корпус герметичный. Противотуманные фары работают в 3-х режимах 1. В качестве переключателя можно взять обычный 3-х позиционный переключатель и установить его в нижнюю линейку переключателей на «бороде». Но я выбрал 3-х позиционный переключатель используемый для переключения наружного освещения и установил его в свободное место с правой стороны бороды на уровне переключателя наружного освещения. Когда я выбирал такой переключатель, то думал, что при таком большом количестве контактов, наверняка найдется один переключающийся контакт. Но оказалось, что такого не оказалось (некоторые группы контактов просто запараллелены. Пришлось вскрыть его и разобраться в устройстве. Для разборки тонкой отверткой отогнуть кромки внешней оболочки и освободить защелки. Разбирать можно не бояться, ничего не улетит. Два контакта с наружной стороны соединяются перемычкой. Контакты 1,2 и 3 подключаются согласно верхней схеме. Лампочка подсветки подключается параллельно лампочке освещения выключателя наружного освещения. . Без переделки можно использовать 3-позиционный переключатель от вентилятора печки Волга ГАЗ 3110, который встает в тоже место, что и я поставил. Одна группа контактов остается свободной. А если не устраивает картинка вентилятора на кнопке, то можно заменить подвижную часть перключателя на другую, от переключателя наружного освещения Нивы, ВАЗ-2109 или Волги. Реле он поставил рядом с релюшками включения освещения и фар. Рядом с ними есть два свободных места крепления. Можно сделать индикацию работы противотуманных фар. Для этого подходит лампочка задних противотуманных фонарей нива 2131. Но к ней надо подключаться через диодную развязку. Для этого необходимо отрезать от контакта 8 разъема панели приборов 2 оранжево-черных провода. Дополнительное реле взято обычное, автомобильное, с одним замыкающим контактом и лепестком для крепления. Реле закреплено под левую гайку крепления бачка с тормозной жидкостью и отогнуто немного дальше для того, чтобы не цеплялось за «запаску». Провода от реле до фар проложены отдельно для каждой фары из-за приличной нагрузки. Желательно использовать провода с внутренней тканевой изоляцией. Это помогает от перетирания и передавливания изоляции проводов.  Возможно, что этот колпачек используется и в других местах.А вот как сейчас выглядит на кенгурятнике. Штуковина под бампером сейчас убрана. Там было продолжение пластиковой обшивки, которую я отпилил, т.к. она мешается и обязательно отломилась бы. Cхема подключения противотуманных фар Механизм привода открытия двери багажника Электроблокировка открытия задней двери Волговские дворники Модернизация привода стеклоочистителей Дуга с противотуманками Замок лючка бензобака Шумоизоляция и теплоизоляция

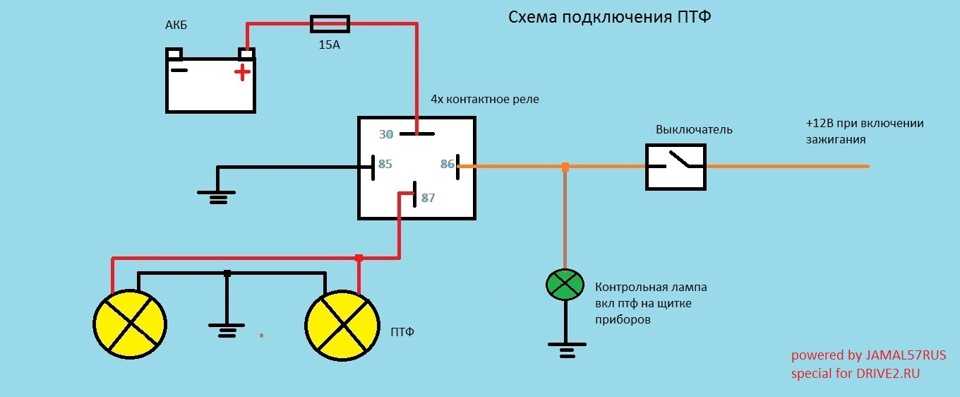

НИВА / 2121, 2131 / тюнинг / кузова / Cхема подключения противотуманных фар |
Тюнинг автомобилей ваз — это повышение заводских характеристик автомобиля. Доработка нива 2121 — это прежде всего установка новых бамперов, защиты картера, лебедки. По желанию владельцы этих внедорожников устанавливают дополнительные противотуманные фары. В наших разделах описаны инструкции и советы по доработке нива 2131 различных агрегатов, таких как раздатка и т.д. Комплексный тюнинг ваз своими руками сможет сделать даже автолюбитель. Также вы найдете категории по тюнингу двигателя, тюнингу коробки передач, тюнингу салона и кузова, также множество фото отчетов тюнинга ваз 2121. Благодаря интересным решениям тюнинг нива доставит вам массу удовольствия и выгоды. Если у вас есть фотографии тюнинга ваз — присылайте нам на почту.
Противотуманки не включены
Цепь задних противотуманных фар
Цепь задних противотуманных фарОПИСАНИЕ
При выполнении всех следующих условий включаются задние противотуманные фонари.
Фары ближнего света включаются автоматическим или ручным управлением светом.
Включены передние противотуманные фары.*
Включен выключатель заднего противотуманного фонаря.
При выполнении любого из следующих условий задние противотуманные фары выключаются.
Задние фонари выключены.
Выключатель передних противотуманных фар выключен.*
Выключатель заднего противотуманного фонаря выключен.
Технические советы
Эта цепь предназначена только для автомобилей с автоматическим управлением освещением или управлением дневными ходовыми огнями.
Если автомобиль оснащен автоматическим управлением светом или дневными ходовыми огнями, то внешнее освещение (фары, задние фонари, передние противотуманные фары* и задние противотуманные фонари) управляется главным ЭБУ кузова.
Если автомобиль не имеет автоматического управления освещением или управления дневными ходовыми огнями, внешнее освещение (фары, задние фонари, передние противотуманные фары* и задние противотуманные фары) не управляется главным ЭБУ кузова. Выполните поиск и устранение неисправностей в соответствии с таблицей признаков проблем Нажмите здесь.
Перед устранением неисправности управления задними противотуманными фарами убедитесь, что фары ближнего света и передние противотуманные фары* работают нормально.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
ПРОЦЕДУРА ПРОВЕРКИ
Примечание
Перед выполнением следующей процедуры проверки проверьте предохранители и лампы накаливания в цепях, относящихся к этой системе.
ПРОЦЕДУРА
ВЫПОЛНЕНИЕ АКТИВНОЙ ПРОВЕРКИ С ИСПОЛЬЗОВАНИЕМ ИНТЕЛЛЕКТУАЛЬНОГО ТЕСТЕРА (РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРОВ)
С помощью интеллектуального тестера выполните активный тест.
Нажмите здесь.Основной корпус Дисплей тестера Тестовая часть Диапазон управления Диагностическая записка Реле задних противотуманных фар Реле задних противотуманных фар ВКЛ/ВЫКЛ — ОК Реле заднего противотуманного фонаря срабатывает (загорается задний противотуманный фонарь).
НГ СНИМИТЕ ЗНАЧЕНИЕ С ИСПОЛЬЗОВАНИЕМ ИНТЕЛЛЕКТУАЛЬНОГО ТЕСТЕРА (ВЫКЛЮЧАТЕЛЬ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРОВ) Нажмите здесь
ОК ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Нажмите здесь
СНИМИТЕ ЗНАЧЕНИЕ С ИСПОЛЬЗОВАНИЕМ ИНТЕЛЛЕКТУАЛЬНОГО ТЕСТЕРА (ВЫКЛЮЧАТЕЛЬ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРОВ)
С помощью интеллектуального тестера прочтите список данных.
Щелкните здесь.Основной корпус Дисплей тестера Элемент измерения/диапазон Нормальное состояние Диагностическая записка Задний противотуманный фонарь SW Сигнал выключателя задних противотуманных фар / ВКЛ или ВЫКЛ ON: Включение заднего противотуманного фонаря
OFF: Выключение заднего противотуманного фонаря
— ОК Дисплей соответствует указанному в столбце нормального состояния.
НГ ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ОБЛАСТИ, ПОКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ Щелкните здесь
ОК ПРОВЕРЬТЕ РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ (ЗАДНИЙ ПРОТИВОТУМАННЫЙ)
Снять реле задних противотуманных фар с блока реле №3.
Измерьте сопротивление в соответствии со значением (значениями) в таблице ниже.
Стандартное сопротивление Подключение тестера Состояние Заданное условие 3 — 5 Напряжение батареи не подается между клеммами 1 и 2 10 кОм или выше 3 — 5 Напряжение батареи подается между клеммами 1 и 2 Ниже 1 Ом
НГ ЗАМЕНИТЕ РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ
ОК ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (АККУМУЛЯТОРНАЯ БАТАРЕЯ — РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРА [ПРОТИВОТУМАННЫЙ ЗАДНИЙ ФОНАРЬ])
Текст в иллюстрации *1 Блок реле № 3 *2 Реле задних противотуманных фар (RR FOG) Измерьте напряжение в соответствии со значениями в таблице ниже.
Стандартное напряжение Подключение тестера Состояние переключателя Заданное условие Клемма 5 реле задних противотуманных фар — масса кузова Всегда от 11 до 14 В Клемма 2 реле задних противотуманных фар — масса кузова Выключатель управления освещением → хвост Ниже 1 В → от 11 до 14 В
НГ ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
ОК ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРОВ [RR FOG] — ГЛАВНЫЙ ЭБУ КУЗОВА)
Отсоедините разъем главного ЭБУ кузова H80.
Измерьте сопротивление в соответствии со значением (значениями) в таблице ниже.
Стандартное сопротивление Подключение тестера Состояние Заданное условие Клемма 1 реле задних противотуманных фар — H80-11 (RFGO) Всегда Ниже 1 Ом H80-11 (RFGO) — Масса кузова Всегда 10 кОм или выше Текст в иллюстрации *1 Разъем жгута проводов, вид спереди
(к основному ЭБУ кузова)
*2 Блок реле № 3 *3 Реле задних противотуманных фар (RR FOG) — —
НГ ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
ОК ПРОВЕРКА ГЛАВНОГО ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПРИБОРНОЙ ПАНЕЛИ В СБОРЕ)
Текст в иллюстрации *1 Компонент с подсоединенным жгутом проводов
(главный ЭБУ кузова)
Подсоедините разъем главного ЭБУ кузова H80.
Установить реле задних противотуманных фар в блок реле №3.
Измерьте напряжение в соответствии со значениями в таблице ниже.
Стандартное напряжение Подключение тестера Состояние переключателя Заданное условие H80-11 (RFGO) — Масса кузова Выключатель управления светом в головном и заднем противотуманном фонарях от 11 до 14 В Выключатель управления освещением в головном и заднем противотуманных фонарях Ниже 1 В
НГ ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПРИБОРНОГО ЩИТКА В СБОРЕ)
ОК ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ ЗАДНЕГО ПРОТИВОТУМАННОГО ФОНАРЯ [RR FOG] — ЗАДНИЙ КОМБИНИРОВАННЫЙ ФОНАРЬ В СБОРЕ [ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ])
Нажмите здесь.
Щелкните здесь.
Как подключить светодиодные противотуманные фары
Светодиодные противотуманные фары — отличный способ улучшить видимость на дороге, а также придать стильный вид вашему автомобилю.
RECON предлагает широкий выбор светодиодных противотуманных фар, поэтому найти подходящие для вашего автомобиля не составит труда. Но прежде чем вы сможете установить новые светодиодные противотуманные фары, вам необходимо подключить их.
Подключить светодиодные противотуманные фары несложно, но следует помнить о нескольких вещах. Во-первых, убедитесь, что ваши светодиодные противотуманные фары совместимы с электрической системой вашего автомобиля. Большинство светодиодных противотуманных фар работают с 12-вольтовой или 24-вольтовой системой, но для некоторых может потребоваться определенное напряжение.
Проконсультируйтесь с инструкциями к противотуманным фарам RECON или на веб-сайте производителя, чтобы убедиться в этом. Если вы не уверены, свяжитесь с нами и обсудите свой автомобиль и ваши потребности с членом нашей команды. Мы позаботимся о том, чтобы у вас было четкое представление о том, что вам нужно для выполнения работы, и, самое главное, мы будем знать, что компоненты, которые вы покупаете, будут совместимы с вашим автомобилем.
Далее вам необходимо соединить положительный и отрицательный провода светодиодных противотуманных фар с соответствующими проводами в автомобиле. Положительный провод обычно будет красным, а отрицательный — черным. Если вы не знаете, какие провода подключать, обратитесь к электрической схеме вашего автомобиля. После подключения проводов вам нужно будет установить светодиодные противотуманные фары в подходящем месте.
Большинство светодиодных противотуманных фар поставляются с кронштейнами, позволяющими закрепить их на бампере автомобиля. Если в вашем автомобиле нет предварительно просверленных отверстий для установки противотуманных фар, возможно, вам придется просверлить их самостоятельно. Обязательно обратитесь к профессионалу, если вам неудобно сверлить кузов вашего автомобиля.
Если у вас есть какие-либо вопросы о подключении светодиодных противотуманных фар или любой другой продукции RECON, обращайтесь к нам в любое время. Наша команда экспертов будет рада помочь вам.
Как подключить светодиодные противотуманные фары
Следующее руководство представляет собой общий обзор, который не учитывает уникальные схемы или устройства, которые могут быть у некоторых автомобилей. Всегда лучше проконсультироваться с руководством по эксплуатации вашего автомобиля, чтобы быть абсолютно уверенным, что вы заказываете правильные детали, и ваш автомобиль примет это обновление.
Вот основные принципы подключения светодиодных противотуманных фар:
- Начните с отключения аккумулятора от автомобиля. Это гарантирует, что вы случайно не замкнете какую-либо проводку.
- Затем обратитесь к инструкциям по противотуманным фарам RECON или на веб-сайт производителя, чтобы убедиться, что ваши светодиодные противотуманные фары совместимы с электрической системой вашего автомобиля.
- После того, как вы подтвердите совместимость, вам нужно будет установить переключатель на приборной панели и провести соответствующие провода от переключателя через брандмауэр к реле фар.
- Протяните провода противотуманных фар к реле от бампера.
- После того, как ваши провода подключены к реле, вам нужно будет подключить фары к проводам, чтобы связать противотуманные фары с реле фар.
- Установите светодиодные противотуманные фары в подходящем месте. Большинство светодиодных противотуманных фар поставляются с кронштейнами, которые позволяют устанавливать их в уже существующие отверстия в бампере. Если в вашем автомобиле нет предварительно просверленных отверстий для установки противотуманных фар, возможно, вам придется просверлить их самостоятельно. Обязательно проконсультируйтесь со специалистом, если вы не знаете, как это сделать.
- Подсоедините аккумулятор к своему автомобилю и протестируйте новые противотуманные фары!
RECON поставляет подробные инструкции по эксплуатации со всеми нашими противотуманными фарами, и если вы застряли на каком-либо этапе, обратитесь в нашу службу поддержки клиентов.
Наша команда экспертов будет рада помочь вам.
Светодиодные противотуманные фары вторичного рынка
Не все автомобили оснащены противотуманными фарами, или у вас могут быть даже существующие противотуманные фары, которые вы хотели бы заменить на светодиодные. Какими бы ни были ваши рассуждения и текущая схема освещения вашего автомобиля, светодиодные противотуманные фары — отличный вариант.
Противотуманные фары предназначены для того, чтобы помочь вам видеть в ненастную погоду, будь то дождь, снег или даже густой туман. Они устанавливаются ниже на вашем автомобиле, чем ваши обычные фары, и часто имеют более широкую диаграмму направленности. Это позволяет им освещать дорогу перед вами, не создавая слишком много бликов, которые могут затруднить обзор.
Светодиодные противотуманные фары — отличная альтернатива традиционным галогенным противотуманным фарам. Светодиоды намного более энергоэффективны и дают более яркий и белый свет, чем галогены. Это делает их более удобными для просмотра в любых погодных условиях.
Кроме того, светодиоды имеют гораздо более длительный срок службы, чем галогенные лампы, поэтому вам не придется беспокоиться об их замене так часто.
Подключение светодиодных противотуманных фар — это довольно простой процесс, как вы уже видели в инструкции выше, но есть несколько вещей, которые вы должны иметь в виду. Во-первых, вам нужно убедиться, что ваши светодиодные противотуманные фары совместимы с электрической системой вашего автомобиля. Большинство светодиодов будут работать с любой системой, но всегда лучше проверить, чтобы быть уверенным. Поскольку светодиодные лампы потребляют значительно меньше энергии, маловероятно, что ваш автомобиль не сможет установить эти лампы.
Даже если в вашем автомобиле нет штатных противотуманных фар, на приборной панели, скорее всего, есть место со съемной крышкой, предназначенной для размещения выключателя противотуманных фар вторичного рынка. Как только вы найдете это место, вам нужно будет снять крышку и проложить проводку для ваших светодиодных противотуманных фар через брандмауэр вашего автомобиля в моторный отсек.
Этот шаг не очень сложен, но он утомителен и требует, чтобы вы проложили проводку через некоторые узкие места. Приходите запастись терпением!
Лучше всего проконсультироваться с руководством пользователя, чтобы узнать, что там говорится о неоригинальных противотуманных фарах.
Могу ли я подключить светодиодные противотуманные фары вторичного рынка к проводке заводских противотуманных фар?
Вполне вероятно, что вы сможете это сделать, однако лучше проверить инструкции вашего конкретного автомобиля или веб-сайт производителя, чтобы убедиться, что ваши светодиодные противотуманные фары совместимы с электрической системой вашего автомобиля.
Если на вашем автомобиле установлены противотуманные фары и вы заинтересованы в замене их светодиодными противотуманными фарами, надеемся, что вы сможете просто снять имеющиеся лампы, отвинтив их от кронштейна, удерживающего их внутри бампера, отсоедините лампочки от жгута проводов и замените их новыми лампочками.
Вам нужно будет убедиться, что ваши новые лампочки подходят к корпусу в бампере, или вам нужно будет запланировать некоторые корректировки, чтобы приспособить новые лампочки.
Чем светодиодные лампы лучше традиционных галогенных?
Светодиоды гораздо более энергоэффективны и излучают более яркий и белый свет, чем галогены. Это делает их более удобными для просмотра в любых погодных условиях. Кроме того, светодиоды имеют гораздо более длительный срок службы, чем галогенные лампы, поэтому вам не придется беспокоиться об их замене так часто.
Следует помнить, что не все светодиоды одинаковы. На рынке представлены светодиоды различных типов и качества, поэтому важно провести исследование, чтобы найти лучший вариант для вас. Когда вы заказываете детали через RECON, вы можете рассчитывать на наше исключительное обслуживание клиентов и контроль качества — наша команда одержима идеей обеспечения наших клиентов высококачественной продукцией для надежных и долгосрочных результатов.
Чем противотуманная фара отличается от обычной фары?
Противотуманные фары предназначены для улучшения видимости в плохих погодных условиях, когда идет туман, дождь или снег. Обычно они устанавливаются ниже на транспортном средстве и направлены вниз под более острым углом, чем обычные фары. Это позволяет им более эффективно освещать дорогу в неблагоприятных условиях.
Как узнать, есть ли в моем автомобиле противотуманные фары?
Лучший способ узнать, есть ли в вашем автомобиле противотуманные фары, — проверить передний бампер или обратиться к руководству пользователя. Если ваш автомобиль не был оснащен противотуманными фарами, на вашей приборной панели может быть место со съемной крышкой — обычно это место, где находится переключатель для вторичного рынка противотуманных фар. Вам нужно будет проложить проводку от выключателя к реле, которое затем будет выходить на каждый отдельный осветительный прибор.
Зажигай! с RECON — закажите новые светодиодные противотуманные фары сегодня
Чем раньше вы закажете новые светодиодные противотуманные фары, тем раньше вы сможете видеть и быть замеченными на дороге — независимо от погодных условий! Светодиодные противотуманные фары RECON доступны в различных стилях, поэтому вы можете найти идеальный вариант для своего грузовика или автомобиля.
