Схема подключения замка зажигания: Схема Подключения Замка Зажигания Ваз 2106

Содержание

Как модернизировать замок зажигания на ВАЗ 2114

Содержание

  1. Нагрузка проводов и контактов замка
  2. Установка
  3. Виды замка

Эта статья будет полезна тем, кто хочет модернизировать замок зажигания (например, сделать запуск двигателя с кнопки) или испытывает проблемы с замком. Описывается только электрическая часть замка. Замок зажигания рассмотрим в варианте ВАЗ-2114. Он, в отличии от замка ВАЗ-2108, работает совместно с реле зажигания.

Замок имеет 4 положения, из которых в действительности используются только 3:

  • 0 — все потребители выключены (используется крайне редко)
  • 1 — зажигание включено
  • 2 — включен стартер
  • 3 — парковка (ключ вынут из замка)

К контактам 7 (розовый) и 8 (коричневый) замка всегда подведено напряжение с аккумулятора. Эти провода подключены параллельно и соединяются в монтажном блоке. Разделение на два провода сделано, по видимости, для надежности, а может сложилось исторически — эти провода можно заменить и одним проводом.

Коричневый провод подключает систему зажигания (карбюраторный вариант), панель приборов и некоторые другие потребители.
Розовый отвечает за всю остальную нагрузку.

Нагрузка проводов и контактов замка

Красный провод (контакт 5) питает катушку дополнительного реле стартера и даёт сигнал в БСК. ВНИМАНИЕ: в LADA Samara-2 питание на стартер подается непосредственно, без дополнительного реле!

Черный провод (контакт 2) питает «габариты», подкапотную лампу, катушки реле противотуманных фар и дальнего света, подсветку номера, бортовой компьютер, подсветку кнопок и панели приборов.

Голубой провод (контакт 4) наиболее нагруженный. Он питает вентилятор отопителя, задние противотуманные фонари, стеклоочистители заднего стекла и фар, катушки реле фароочистителей и обогрева заднего стекла, ближнего и дальнего света, подсветку «бардачка». Этот провод отключается при включении стартера (положение 2 замка).

Розовый подключает черный, голубой и красный провода, следовательно нагрузка на нём суммируется.

Для проверки выключателя зажигания последовательно устанавливайте ключ в положения, при которых должны замыкаться цепи, указанные в таблице.

При установке ключа в положение “III” должно включаться противоугонное устройство. При повороте ключа из положения “III” в положение “0” противоугонное устройство должно выключаться. Это можно проверить, поворачивая рулевое колесо.

При повторном запуске из положения “I” в положение “II” включается блокировка. Ключ в положение “II” можно повернуть только из положения “0”.

Установка

  • Отверните шесть винтов крепления нижнего кожуха рулевой колонки ваз 21099.
  • Снимите нижний кожух рулевой колонки.
  • Облицовку замка зажигания
  • Снимите верхний кожух рулевой колонки.
  • Отсоедините колодку с проводами выключателя зажигания от жгута проводов.
  • Отсоедините колодку с проводами выключателя зажигания от реле зажигания лада спутник.
  • Вставьте ключ в выключатель зажигания ваз 2109 и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания лада самара.

Если головки болтов срезаны, болты необходимо высверлить или вывернуть с помощью отвертки и молотка.

На части устанавливается выключатель зажигания, крепящийся двумя болтами. В верхней части скобы есть прорезь, в которую входит крючок на корпусе выключателя зажигания.

  • Отверните винт крепления облицовки выключателя.
  • Снимите облицовку выключателя, отжав отверткой две пластмассовые защелки.
  • Снимите контактную группу.
  • Сборка и установка выключателя зажигания ваз 2108 производится в обратном порядке.

Чтобы завести автомобиль и привести его в движение, первое что мы должны сделать – разместить ключ в замке зажигания, тем самым запустив двигатель. Также с помощью этого устройства можем завершать работу двигателя и управлять режимами электроники.

Замок зажигания – пусковой механизм электрооборудования, который подает напряжение в электрическую цепь.

Стартер прокручивает двигатель за маховик, большой диск с зубьями, располагающийся между сцеплением и двигателем. Во время пуска зубья стартера и маховика приводятся в положение зацепления. В это время двигатель вращается по сигналу управления из этого замка с помощью мощности аккумулятора.

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

  1. Нового образца. Замок предусматривает три позиции и короткий ключ.
  2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.

Как устроен замок зажигания — Авто журнал КарЛазарт

Рейтинг статьи

Загрузка…

Как работает замок зажигания

В современных автомобилях запуск двигателя водителем осуществляется разными способами. В некоторых машинах внедрен бесконтактный пуск мотора, а часть легковушек заводится после нажатия кнопки «Старт/Стоп». Однако подавляющее большинство автомобилей оснащено классическим замком зажигания, который замыкает провода после проворота ключа водителем.

Основные составляющие элементы замка

Прежде чем описывать устройство замка зажигания, необходимо знать, что появился данный узел в автомобиле не сразу. Так как он чаще всего используется для запуска стартера, который был внедрен в конструкцию авто не на ранних этапах. Первые машины заводились криволинейным рычагом, вставляемым в переднюю часть авто, и напрямую вращающие коленвал.

Замком зажигания принято называть базовый коммутирующий элемент, обеспечивающий подачу питания непосредственно на электрические системы и способствующий минимизации разрядки аккумуляторной батареи во время парковки либо стоянки транспорта.

Большинство моделей замков конструкционно поделены на механические и электрические блоки. Блок с механикой включает в себя личинку замка. В этом цилиндрическом устройстве скрывается механический «секрет», состоящий из цилиндров и пружинок, располагающихся в определенном порядке. Это обеспечивает необходимость использования уникального ключа для конкретного замка.

Второй блок наделен группой электрических контактов. Их соединение между собой осуществляется по определенному алгоритму, который зависит от того, насколько повернут ключ.

Встроенный замок кроме вращения модуля с контактами способствует блокировке руля. В данной операции задействован установленный в конструкцию блокировочный штекер. При установке в крайнюю первоначальную точку он выезжает из замочного корпуса и фиксируется в спецпазу, расположенном на рулевой колонке. В популярных ВАЗовских моделях завод-изготовить монтирует типы замков:

Конструкция замка зажигания предполагает наличие нескольких обязательных частей. Основными составляющими узлов являются элементы:

  • кожух;
  • скобка;
  • контактный узел;
  • «секрет» замка;
  • оболочка;
  • штифтовой фиксатор.

Секрет жестко взаимодействует с кабелем и монтируется внутри крупной пружины. Первый конец пружинки зафиксирован на замочном корпусе, а второй – на личинке. Благодаря вмонтированной пружине происходит сомопроизвольное возвращение замка в первоначальную позицию.

Конструкция замка рассчитана как на поворот, так и на фиксацию его в каком-либо из положений. На этот случай цилиндрический поводок оснащен сквозным радиальным каналом. По обе стороны на нем имеются подпружиненные шарики. После поворота на определенный угол шарики попадают в лунку, что позволяет зафиксировать конструкцию в такой позиции.

Контактный узел, разработанный инженерами, включает в себя два элемента: статичную колодку с установленными на ней соединительными контактами и вращающийся диск с вмонтированными пластинками. По пластинам пускается электричество, в момент вращения ключа водителем. Обычно на колодке располагается шесть или больше контактов с выходами к тыльной стороне. Большинство выпускаемых сейчас замков оснащено пластинными контактами с единственным разъемом. Входящая в состав замка и расположенная внутри корпуса группа контактов рассчитана на запуск следующих узлов:

  • электростартер;
  • система зажигания;
  • сигнальные приборы.

Мониторинг работоспособности группы обычно осуществляют подключаемой контрольной лампой. Однако до этой операции специалисты рекомендуют тестировать подходящие к разъему кабели на возможные повреждения. При выявлении проблем с изоляцией необходимо их исправить.

Функционирование замка

Производители, разрабатывая принцип работы замка зажигания, предусмотрели возможность решения нескольких задач данным узлом. Основные из них следующие:

  • подключение/отключение к АКБ автомобиля;
  • переключение на генератор после запуска бортовой системы;
  • замок помогает соединять контакты для запуска стартера;
  • при отключенном моторе соединяются контакты, помогающие работе бортовой системы и подключенным к ней приборам;
  • выполняет противоугонные функции, обеспечивая блокировку руля при выключенном моторе и изъятом ключе.

Так как работает замок зажигания в нескольких положениях, то производители обеспечивают 2–4 фиксированных рабочих позиции для замка. Исходя из конкретного угла поворота, удастся определить, какие системы питания запущены в данный момент.

Важно! Особая конструкция замка предполагает возможность изъятия ключа исключительно в одном первоначальном положении, когда выключен мотор и отключены приборы-потребители.

Фиксированные положения

Чтобы водители чувствовали себя комфортно в любом автомобиле, производители унифицировали работу замка зажигания. Последовательный проворот ключа обеспечит включение одного из режимов:

  • «Включено». В отечественных машинах изначальное положение маркируется как «нулевое», но в некоторых моделях старых машин оно является «первым». Для современных авто не принято уже маркировать данную позицию.
  • «Зажигание». Поворот по часовой стрелке до щелчка запустит режим зажигания, обозначенный на замке «ON» или «З».
  • «Стартер». Очередное переключение маркируется подписью «Start» или номером позиции.
  • «Стоянка». Иностранные автомобили при подобной позиции переходят в режим блокировки или стоянки. Он обозначен «Lock».
  • «Допооборудование». Обычно российские машины не оснащены такой позицией замка. В иномарках используется обозначение «Acc».

После того, как водитель вставит ключ в скважину нашего авто и повернет его до первого щелчка («On»), появится возможность запуска световых приборов, «дворников», отопителя и пр. В иномарках сразу можно запускать и магнитолу, салонный свет и прикуриватель.

Один из дальнейших проворотов запустит стартер, но в таком положении ключ не получится удержать. Позиция является нефиксированной. После того как запустится мотор, замок отпружинится в предыдущее положение.

Правильное подключение замка

Когда контактные кабели собраны в единый пучок, завершающийся колодкой, то соединение не представляет сложностей. Достаточно правильно установить контакты. В том случае, когда приходится выбирать поконтактно, необходимо руководствоваться схемой с нумерованными клеммами:

  • «50» – красный кабель для работы стартера;
  • «15» – синий и черная полоса запускает обогрев салона, зажигание и пр.
  • «30» – розовый кабель;
  • «30/1» – коричневый кабель;
  • «INT» – черный кабель, запускающий габариты и головные фары.

Важно контролировать не только правильность соединения проводки, но и качество соединения с электропитанием. В противном случае проявятся сбои в работе.

Заключение

Водителю рекомендуется следить за состоянием замка зажигания и ключа. Также не стоит оставлять его в машине без присмотра, что злоумышленники не угнали машину.

Как работает контактная группа замка зажигания

Контактная группа – это конструкция, позволяющая легко замыкать и размыкать необходимые контакты для управления различными электрическими устройствами. Контактная группа, установленная в замке зажигания, является центральным «пультом управления» почти всей электросетью автомобиля.

Конструкции контактных групп замков зажигания могут отличаться в зависимости от марки и модели автомобиля, но у всех групп есть общие принцип работы. В основе любой контактной группы, установленной в замок зажигания, лежат поворотные части с имеющимися на них токоведущими дорожками. Поворот ключа в замке приводит к повороту одной части группы относительно другой и к замыканию соответствующих контактов на дорожках.

Поворотная часть группы, на которой находится контакт стартера, снабжена пружиной для возврата ключа из положения «Стартер». Это необходимо для удобства и для того, чтобы стартер не остался включенным при уже заведенном двигателе. Когда водитель ослабляет нажим на ключ, стоящий в этом положении, поворотная часть группы под действием пружины возвращается в положение «Зажигание» и отключает напряжение на втягивающем реле стартера.

Положения поворотных частей контактной группы соответствуют положениям ключа в замке зажигания. Количество этих положений и набор подключаемых потребителей электричества зависит от марки и модели автомобиля. В минимальном варианте это – «Выключено», «Зажигание» и «Стартер». В обязательном порядке присутствует положение, когда большинство потребителей выключены и в этом положении, как правило, можно вытащить ключ из замка зажигания. Однако есть и исключения. Например, в «классике» максимальное отключение потребителей происходит тогда, когда ключ вытащить невозможно. Когда же ключ вытащен и человек ушел, практически все, что только можно – подключено.

Контактная группа замка зажигания ВАЗ-2110

Напряжение на различные потребители тока распределяется группой через контакты. Они установлены на токоведущих дорожках ее частей и представляют собой выступы наподобие заклепок. На старых контактных группах, в результате многолетнего трения контактов друг об друга, они могут стачиваться. В этом случае ухудшается соприкосновение контактов, появляется нагрев. В конце концов, контакты обгорают, и контактная группа выходит из строя. Подробнее об этом можно почитать в статье причины неисправности контактной группы замка зажигания.

В результате неисправностей контактной группы, в автомобиле могут возникать интересные неполадки, которые, на первый взгляд, не имеют ничего общего между собой. Поскольку эта группа подключает сразу несколько устройств, то и отказывают они точно также. Например, перестают работать фары, отопитель салона и «дворники». Столько массовый отказ оборудования, как правило, всегда является признаком неисправности контактной группы.

Контактная группа замка зажигания на классических моделях АвтоВАЗа

Существуют автомобили, в которых из-за конструкторского просчета, контактная группа замка зажигания обречена на частые поломки. Так, в ВАЗ-2106, напряжение на втягивающее реле стартера подается напрямую через группу. С постепенным старением втягивающего реле и загрязнением его контактов, ток становится все больше, и стартерный контакт группы начинает обгорать все чаще. Выходом из этой ситуации чаще всего становится подключение стартера через реле, как сделано на более поздних классических моделях АвтоВАЗа.

Внешне контактная группа может выглядеть по-разному и иметь разные установочные размеры. Некоторые группы могут использоваться на автомобилях разных марок и быть взаимозаменяемыми. Однако их внутренняя конструкция с поворотными частями, токопроводящими дорожками и контактами остается неизменной, предоставляя водителям простой и достаточно надежный способ управлять электрооборудованием своих автомобилей простым поворотом ключа зажигания.

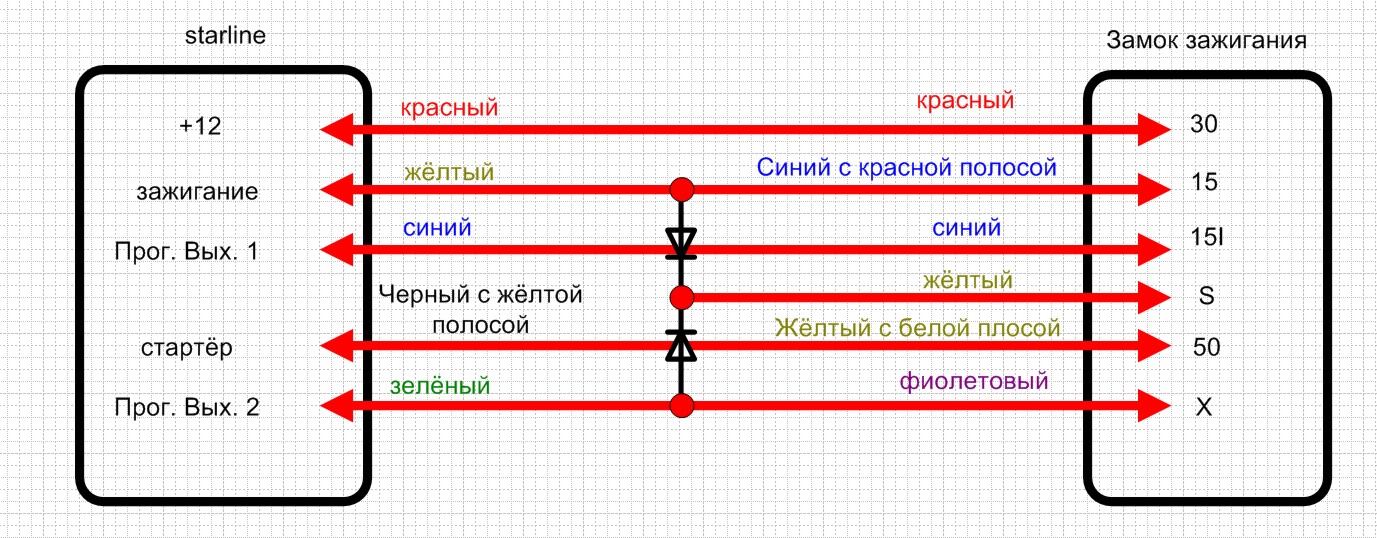

Схема Подключения Замка Зажигания

Приходилось менять замок в сборе Не было такой необходимости.

Меняйте замок зажигания. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота.

Навигация по записям

Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы. Проще купить новую группу в магазине. Две части замка соединяются между собой посредством поводка.

Схема замка зажигания

Обратите внимание, что существуют разные модели.

Таким образом АКБ сохраняет свой заряд длительное время. Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. Перегорела контактная группа, после чего возникли сложности запустить стартер? Установить новую деталь несложно.

Отметим, что любые работы с электрической частью должны быть выполнены при условии, что минусовая клемма снята. В этом же посадочном месте имеется небольшое технологическое отверстие.

РЕКОМЕНДУЕМ:

Секрет обеспечивает возможность управления замком только ключом, имеющим определенную форму.

К механической неисправности относится проблема с секретом.

Как правило, неисправность характерна для контактов, подающих питание на стартер. Полезная информация.

Неисправностей, которые могут случиться с данным элементом — всего две: механическая и электрическая. Запускают стартер посредством нажатия на кнопку. С водительской стороны механизм имеет отверстие под ключ.

Сообщить об опечатке

После этого от контактной группы устройства отключаются электроцепи. Если же колодки такой нет, то не все знают, как подключить провода правильно. Ведь помимо стартера замок зажигания обеспечивает питанием систему зажигания, контрольно-измерительные приборы, приборы светозвуковой сигнализации и др. Метка II — при этом положении замка напряжение от АКБ начинает поступать на стартер для запуска силового агрегата.

Только после этого уже отсоединить все провода. На некоторых моделях проводка, идущая к замку собрана в фишку, которая надевается на контакты замка. Главное, подключить проводку к замку в соответствии со схемой.

Механическая часть

Если фиксатор не удается полностью дожать, нужно одновременно чуток покрутить ключ влево и вправо, не проворачивая его до конца. При этом большинство из них считается неремонтопригодными. После того как проведены все работы можно подключать минусовую клемму к АКБ и проверять работоспособность механизма. Колодка с электрическими проводами, подключенными в определенном порядке.

Замок зажигания: ремонт, устройство, особенности замены и рекомендации

Самые первые модели выключателей на автомобилях служили только для подключения потребителей электричества в автомобиле к источнику энергии. Это были самые простые переключатели, замыкающие только два проводника. Один был соединен с источником тока. Второй подводился непосредственно к потребителю бортового электричества. Затем это устройство оснастили функцией запуска стартера.

Последующие доработки и модернизации этого первого примитивного замка зажигания добавили еще и некую примитивную защиту от угона. Этого удалось добиться установкой специального блокировочного механизма. Узел запирал рулевое колесо, когда ключ не находится в замке. Затем начался век развития электроники, и в автомобилях повсеместно стали применяться электронные блоки управления. Новинка отразилась и на выключателе зажигания. Современный автомобиль связан с иммобилайзером, центральным замком и другими устройствами, отвечающими за безопасность. Единственное, что связывает старый примитивный выключатель и замок зажигания – ремонт. И то, и другое устройство иногда выходит из строя.

Функции

Замок или выключатель зажигания – это коммутирующий компонент.

С помощью данного элемента выполняется подключение и отключение бортовой сети автомобиля к аккумулятору, а когда двигатель запущен, то к генератору. Благодаря замку можно подключить или отключить зажигание. Механизм запускает стартер и двигатель. Если мотор не заведен, посредством замка создается возможность функционирования различных устройств. Это мультимедиа, противоугонные системы и другое оборудование. И наконец, так же как и раньше, замок выполняет функцию блокировки руля. Механизм отвечает не только за процесс запуска двигателя, но и за подключение или отключение всей электрической бортовой сети автомобиля к аккумулятору, а также за защиту от угона. Что касается устройства механизма, то технически элемент устроен просто. Однако принцип работы на различных моделях автомобиля может незначительно отличаться.

Особенности эксплуатации

Нужно знать, как правильно использовать замок зажигания. Ремонт его хоть и не сложный, но требует определенного времени и финансовых вложений. Правила эксплуатации особенно нужно соблюдать владельцам старых авто. Поворачивать ключ зажигания необходимо плавно и без рывков.

Также важно обращать внимание на заклинивания и проскакивания замка. Если в ходе работы случаются такие ситуации, тогда замок следует осмотреть и проверить. Когда двигатель запущен, не рекомендуется пытаться запустить стартер. Это чревато выходом этого элемента из строя. На большинстве замков имеется полезная функция. Она блокирует возможность поворота ключа. Когда мотор заглушен, не рекомендуется устанавливать ключ в положение «ON». Это разряжает аккумулятор. Для блокировки руля вначале вытаскивают ключ из замка, а затем поворачивают рулевое колесо до упора в сторону.

Типовые неисправности и их причины

Основная масса специалистов, которые занимаются обслуживанием автомобилей, выделяет две основные причины, по которым выходит из строя замок зажигания. Ремонт часто связан с поломками в группе контактов. Вторая причина связана с разрушением внутренних частей устройства, личинки. Еще один вид поломок связан с естественным износом ламелей личинок или ключа.

Поломки контактной группы

Эта поломка вызвана окисленными или оплавленными контактами. Что касается причин, то это связано с нестабильным напряжением, резкими перепадами. Данные явления часто случаются при попытке запуска двигателя — когда нагревается электрический провод, выгорает его изоляция. С данной неисправностью сталкивались владельцы первых моделей ВАЗ, где стартер включался отдельной группой контактов.

Проблемы с контактной группой проявляются следующим образом. Водитель хочет завести машину, но вначале необходимо включить зажигание. Человек поворачивает ключ – и все. Приборы не подают никаких признаков жизни. В этом случае возможен ремонт замка зажигания своими руками, ведь проблема не в механизме узла. Его трогать нет необходимости. Если нет возможности менять механизм, а такая проблема случилась первый раз, в данном случае можно попробовать устранить неисправность с помощью простой зачистки контактов.

Как распознать проблемы с контактной группой?

О проблемах, связанных с контактами, говорит отказ большей части электрических устройств. Как это происходит? Внутри контактной группы через каждую клемму подключено несколько приборов. Например, указатели поворотов, дальний и ближний свет, а также фонари заднего хода активируются только при включении зажигания. Если какой-то из контактов сгорит и не сможет отдавать ток, то эти приборы не будут функционировать. Такая же точка – это предохранительный блок. Здесь к одному гнезду подключаются несколько потребителей. Исключение составляют фары. Это достаточно мощные приборы, поэтому даже на классических моделях автомобилей они разнесены на разные предохранительные элементы. Если не работают передние фары и задние фонари, это говорит о том, что сломан замок зажигания. Ремонт подразумевает восстановление контактной группы.

Особенности ремонта

Как правило, замок зажигания является одним из самых надежных узлов в автомобиле, однако и он по прошествии определенного времени выходит из строя. Зачастую автовладельцы могут столкнуться с заеданиями в личинке либо с неполадками в контактном узле. Эти повреждения могут носить механический характер. Если неисправна личинка, тогда ремонт замка зажигания (ВАЗ 2106 в том числе) подразумевает полностью замену личинки.

Если же проблема связана с контактной группой, можно заменить элемент без необходимости вмешательства в скважину механизма. Практика показывает, что проще полностью заменить замок зажигания «Мерседес». Ремонт его возможен, но процесс трудоемкий. К тому же так дешевле. Некоторые проблемы решаются даже без необходимости замены. Например, если замок только заедает и установлен на отечественном авто, решить проблему можно при помощи графитовой смазки. Если сломаны контакты или проводники в контактном узле, тогда разрушенные места паяют или меняют сломанные элементы.

Диагностика

Какими бы ни были признаки поломки, начинать устранять их рекомендуется с точного определения неисправности. Для того чтобы осуществить ремонт замка зажигания «Форд Фокуса», необходимо выполнять полную диагностику всего узла. Для этого понадобится мультиметр.

Процесс выполняется в несколько этапов. Первым делом с рулевой колонки снимают все декоративные элементы. Затем разъединяют колодки жгутов и при помощи мультиметра в режиме сопротивления проверяют правильность замыкания выводов. На первом шаге проверка должна выполняться с ключом в нулевом положении. Затем ключ поворачивают в положение «Включено» и в положение «Стартер». Контакты замкнутся, когда ключ извлекут из замка.

Как выполнить замену

Ее можно произвести своими руками независимо от модели автомобиля. Плюс в том, что процесс занимает минимум времени. Ремонт замка зажигания («Хонда Фит» в том числе), а точнее его замена, практически ничем не отличается от такого же процесса на любом другом авто. Демонтировать узел сможет любой, даже начинающий автолюбитель. Вначале извлекают декоративные накладки, затем вытаскивают прибор.

Необходимо учитывать, что к замку подключен плюсовой провод с аккумулятора. Для безопасного проведения работ его лучше отключить. Если провода подключены по отдельности, тогда должна быть схема. Она есть в руководстве по эксплуатации. Это позволит быстро, легко и правильно подсоединить новый замок. В современных автомобилях операция осуществляется просто. На замке имеются разъемы для подключения.

Об установке личинки

Замок сломан, не позволяет завести автомобиль, вовсе не поворачивается или крутится с трудом, ключ застревает в скважине. Все это говорит о том, что необходим ремонт личинки замка зажигания. Возможно, проблема решится простой смазкой.

Достаточно использовать очиститель контактов. Подойдет даже тот, что предназначен для клемм аккумуляторной батареи. Это очень эффективное средство. Для ремонта механизм необходимо разобрать. Извлечь личинку непросто. Иногда приходится удалять фиксатор механическим грубым способом. Когда элемент удален, личинка легко демонтируется из корпуса замка. Затем берут новую личинку и вставляют ее в корпус. Иногда кажется, что замок сломан, но на самом деле он может просто замерзнуть. Если ключ не вставляется, стоит немного нагреть его.

О замене контактной группы

Такой ремонт замка зажигания («Форд Фокус 2» в том числе) осуществляется максимально просто. После разборки деталь легко меняется на любом типе замков. Плюс такого подхода к ремонту в небольшой стоимости запчастей и отсутствии необходимости полной замены. К тому же с помощью такой операции можно решить множество проблем в работе электрической части автомобиля.

2.7 3 голоса

Рейтинг статьи

Оценка статьи:

Загрузка…

0

Оставьте комментарий! Напишите, что думаете по поводу статьи.x

Adblock
detector

Замок зажигания москвич 2140 схема подключения проводов

Рис. 222. Замок зажигания : 1 – вал привода контактного устройства; 2 – гильза; 3 – отличительная шайба номера шифра ключей; 4 – удлинитель запорного стержня; 5 – ключ; 6 – замковая шайба; 7 – щиток с надписью; 8 – плоская пружина; 9 – контактный диск; 10 – пружинное кольцо; 11 – основание контактного устройства. Положение ключа в замке: 0 – выключено; I – зажигание; II – стартер; III – стоянка

Замок зажигания 2101-3704000-20 комбинированный, состоит из выключателя зажигания с замковым устройством и противоугонным устройством, запирающим вал рулевого управления автомобиля.

Ключ в замке зажигания может иметь четыре положения (рис. 222), обеспечивая требуемое соединение выводных клемм и осуществляя запирание или отпирание вала рулевого управления. В табл. 40 указаны цепи питания потребителей электроэнергии, включаемые контактным устройством замка в 0, I, II и III положениях ключа в замке.

Таблица 40. ЦЕПИ ПИТАНИЯ, ВКЛЮЧАЕМЫЕ ЗАМКОМ ЗАЖИГАНИЯ

Положение ключа

30
30/1

30-INT

Наружное и внутреннее освещение, стеклоочиститель, радиоприемник

30/1-15

Зажигание, указатели поворота, контрольно-измерительные приборы, отопитель, фонари света заднего хода

30-INT

То же, что и в положении I

Стартер

30/1 – 15

То же, что и в положении I

30-INT

То же, что и в положении I

Клеммы 30 и 30/1, соединенные в схеме электрооборудования с «+» аккумуляторной батареи, постоянно находятся под напряжением. Клеммы 16 в схеме электрооборудования не используются.

Запирание вала рулевого управления производится в положении III (стоянка), когда вынут ключ. Ключ вынимается также в положении 0 (выключено), но руль при этом не запирается.

При проверке контактной системы замка пользуйтесь схемой, приведенной на рис. 222.

СНЯТИЕ И РАЗБОРКА ЗАМКА ЗАЖИГАНИЯ

Снятие замка зажигания с рулевой колонки производите при появлении неисправности в механизме замка, запирающего рулевое управление. Контактное устройство вынимайте из гильзы замка без снятия его с рулевой колонки.

Снятие замка зажигания с рулевой колонки производите в следующем порядке:

1. Отсоедините массовый провод от аккумуляторной батареи.

2. Установите ключ в замке зажигания в положение 0 (выключено).

3. Отсоедините электропроводку от клемм контактного устройства замка.

4. Выверните или высверлите четыре болта крепления кронштейна замка на рулевой колонке, снимите крышку кронштейна и кронштейн с замком.

5. Выверните из кронштейна три винта крепления замка, снимите пружинные шайбы винтов и резиновую втулку.

6. Выньте замок из кронштейна, утопив плоскую пружину 8 (рис. 222) отверткой, установленной в зазор между гильзой 2 замка и отверстием кронштейна со стороны выводных клемм контактного устройства.

Установку замка зажигания в кронштейне и кронштейна с замком на рулевую колонку производите в обратной последовательности с учетом того, что установка замка в кронштейн возможна только в положении 0 (выключено) ключа в замке.

При необходимости разборки замка производите ее в следующем порядке:

1. Снимите, пользуясь отверткой, пружинное кольцо 10, фиксирующее контактное устройство в гильзе 2 замка.

2. Выньте из гильзы контактное устройство.

3. Снимите замковую шайбу 6 с хвостовика валика контактного устройства, разъедините подвижную и неподвижную части контактного устройства и выньте вал 1 его привода.

Сборку контактного устройства замка зажигания производите в обратном порядке.

Всем привет !
мой замок рассыпался буквально в руках, вытаскивал ключ из замка и вместе с ним вытащил «серцевину» мда…=/
поехал на рынок купил Вазовский, он был в цену с москвичевским, да и ключ посимпотичнее,

сразу же на парковке начал его менять !
Разобрал кожух подрулевой или как там его правильно, снял замок, и на ВАЗовкий все стало как родное, может кому пригодиться вот схема подключения как у меня было!
красный на контакт 04
зеленый с предохранителем на int
толстый черный на контакт 30
толстый оранжевый на контакт 15
черный на контакт 50
толстый белый на контакт 1
Фото прилогается

Максимальная подборка схем электрооборудования по III-му поколению автомобилей Москвич.

Москвич 408 1964-1969г.в

Москвич 412 1967-1969 г.в

Москвич 412 1969-1975 г.в

Москвич 2140 1976-1978 г.в

Москвич 2140 1978-1981 г. в

Москвич 2140 1981-1988 г.в

Москвич 2140 (не опознано).

Москвич 2140-117 1980-1988 г.в

Comments 9

ух схема 2140 76-78 — это прям душевно

эти схемы боле-менее, а вот у меня была, вроде, большая цветная схема, а по ней не понятно нихрена. Разбирался в итоге по маленькой, монохромной)

Я монохромную из заводской инструкции было дело в цветную переводил)

отличная подборка схем, ложу в закладки )

Лично для себя? Чтоб можно было всегда подглядеть если что?;)

Да, да и другим полезно, а то на компе или с телефона не всегда найти быстро можно, а тут оп и все вместе)

Клеммы под напряжением

Цепи под напряжением

Замок зажигания автомобиля — схема и самостоятельная замена

В современном мире развитие автомобильных технологий происходит достаточно быстро и с огромным количеством как мелких, так и весомых изменений. Некоторые детали убираются, некоторые добавляются, а некоторые остаются незаменимыми и нужными, так как являются ключевыми составными в функционировании автомобиля.

Одним из немногих незаменимых элементов с недавнего времени в оснащении автомобиля является замок зажигания. Именно благодаря этому устройству есть возможность заводить двигатель, останавливать его и регулировать режимы электроники.

  • 1. Для чего автомобилю замок зажигания?
  • 2. Схема замка зажигания.
  • 3. Как по схеме замка зажигания самостоятельно заменить замок зажигания.

1. Для чего автомобилю замок зажигания?

Еще в прошлом веке на автомобилях напрочь отсутствовали замки зажигания. В те времена запуск двигателя производился элементарным проворачиванием кривым ключом двигателя. Таким образом, двигатель раскручивался вручную.

В наше время стартер выполняет ту же задачу, что и кривой ключ в прошлом столетии. Он проворачивает двигатель за маховик, большой и плоский диск с зубцами. Установлен этот диск между сцеплением и двигателем.

В момент запуска двигателя все зубцы на стартере и маховике приходят в зацепление. Двигатель в этот момент раскручивается по управляющему сигналу из самого замка зажигания. Происходит это за счет мощности аккумуляторной батареи.

Замок зажигания является устройством, которое, при его включении, обеспечивает подачу постоянного тока от аккумуляторной батареи к тяговому реле стартера. Проще говоря, именно замок зажигания дает первый толчок к тому, чтобы автомобиль начал свою успешную работу. Именно эта часть автомобиля является самой важной, так как без нее функционирование машины будет бесполезным.

Помимо контроля подачи питания к электрическим системам, з

амок зажигания предотвращает разрядку аккумулятора когда автомобиль не находится в движении, а припаркованный. Именно с помощью замка зажигания производится запуск двигателя от стартера при повороте ключа. Периодически замок зажигания необходимо менять. Это связано с несколькими потенциальными причинами: потерей владельцем ключа, перегорания контактной группы, поломкой противоугонного устройства.

2. Схема замка зажигания.

Замок зажигания состоит из нескольких частей: первой частью является механическая часть, которая состоит из самого цилиндра замка, куда должен вставляться ключ зажигания; второй частью является электрическая часть, состоящая из определенной группы контактов, которые замыкаются в определенной последовательности при разном повороте ключа. До возникновения охранных систем, установки иммобилайзера, машина от угона была защищена только замком зажигания. Угон авто мог осуществиться лишь при правильном замыкании нужных проводов.

Вообще, замки зажигания имеют от двух и до четырех положений ключевых переключений. Подключения к питанию различных систем и аксессуаров целиком и полностью зависит от положения ключа зажигания в автомобиле. Вынимание ключа может производится только в одной позиции, при выключении всех потребителей. В положении номер один, обычно, включается радио. В рабочем положении номер два подключаются все потребители электроэнергии. В определенном положении «старт» подключается лишь один стартер, а подача питания на те системы, которые для своей работы потребляют большое количество мощности — отключаются.

После того, как двигатель был заведен, ключ возвращается в положение номер два. При полном отключении замка зажигания, когда нет ключа в замке, то есть нулевом положении, питание подается только на габаритные огни, прикуриватель, дальний свет, блок управления двигателем, аварийные огни и охранную систему.

Из-за возникновения новых охранных систем, установленных в автомобиль еще при их производстве, у замка зажигания защитная функция не играет практически никакой роли в охране машины. Уже стало невозможным на новых автомобилях замыкание проводов и угон машины, так как присутствуют другие охранные системы.

Таким образом, замок зажигания автомобиля состоит из механической и электронной части и шлейфа проводов, клемма которого зажата между двумя частями самого замка. Особую роль играет этот шлейф проводов, который также называется контактной группой. Именно через контактную группу происходит прямая и постоянная подача непрерывного тока. При неисправности этого элемента следует найти контакты, которые окислились или перегорели, проверить остальные контакты мультимером, присоединяя к разным контактам по очереди провода (показания на мультимере должны = 0), заменить контактную группу полностью, или только неисправные элементы (желательно маркировать провода и контакты, чтобы избежать путаницы при подключении новых контактов).

Вот схема самого выключателя зажигания:

1. Запорный стержень;

2. Корпус выключателя зажигания;

3. Валик;

4. Контактный диск;

5. Контактная втулка;

6. Колодка.

3. Как по схеме замка зажигания самостоятельно заменить замок зажигания.

Исходя из вышеуказанной составной схемы «нутра» замка зажигания, можно предположить, какие могут возникнуть проблемы, которые приведут или к частичному ремонту поврежденной детали, или к тотальной замене замка зажигания. Потенциальными причинами неработоспособности замка зажигания являются:

1. Механический износ контактной группы (шлейфа проводов), подгорание или окисление проводов.

2. Нарушение самих контактов в разъеме замка зажигания: обгорание, окисление, плохой контакт.

3. Поломка цилиндра замка зажигания, его механический износ.

4. Самой распространенной причиной, по которой надобность смены замка очень большая — потеря ключей владельцем автомобиля.

Замена замка зажигания является достаточно простой и одновременно сложный процесс, так как требует особого внимания и осторожности. Для замены замка зажигания изначально необходимо отключить аккумуляторную батарею, сняв отрицательную клемму. Следующим шагом будет снятие кожуха под рулем, отключение всех электрических разъемов от подрулевых переключателей и замка.

Замок зажигания крепится болтами заломышами к рулевой рейку, которые обычной отверткой или ключом открутить невозможно. Эти заломыши необходимо попробовать открутить молотком и зубилом. Если постигла неудача, можно попробовать высверлить электродрелью их. На место этих болтов можно поставить новые заломыши или установить простые, так как старые болты были сломаны при предыдущей процедуре. Надобность в замене всего замка возникает редко. Намного чаще возникает потребность в замене контактной группы или личинки замка. Сняв кожух, открутив замок и вытащив его наружу, нужно заменить контактную группу, предварительно записав, какие провода подключаются к каким контактам. Если есть желание заменить замок целиком, то после его снятие и покупки нового замка, на помеченные маркерами контакты присоединить провода, проверив до этого мультимером напряжение контактов, присоединить сам замок на место, закрутить все старые или новые болты, и одеть на старое место кожух.

Существует также иной способ замены замка зажигания. Принцип достаточно похож, но немного отличается, так как подойдет не ко всем типам автомобиля. Для замены замка потребуется отвертка, мультимер и тонкое шило.

Выключатель зажигания установлен под панелью приборов на кронштейне вала рулевого управления. Нужно снять кожух, вывернув винты его крепления. Два винта крепления выключателя зажигания нужно отвернуть. Нужно вставить ключ в выключатель зажигания и повернуть его в нулевое положение, отключив устройство противоугона. Далее нужно нажать отверткой через отверстие в кронштейне на фиксатор и вынуть ключ из выключателя, а выключатель из кронштейна. Провода от выключателя отсоединить, промаркерировав их предварительно. Проверить правильность замыкания контактов при разных положениях ключа. Проверить работу противоугонки.

Чтобы заменить контактную группу поддеть шилом через прорезь в торце корпуса 2 стопорное кольцо и вынуть из корпуса контактную часть. При ее новой установки в корпус выключателя, расположение должно быть таковым, чтобы штекеры «30» и «15» были со стороны запорного стержня. Саму контактную часть можно снимать, не снимая при этом выключатель с автомобиля, после снятия кожуха вала рулевого управления. Новый выключатель зажигания нужно установить в обратном порядке снятию. Провода нужно подсоединить к новому выключателю в соответствии с маркировкой и схемой электрооборудования.

Следует знать, что в некоторых моделях авто внутри замков зажигания заложена шайба, где находится номер ключа, за которым можно изготовить дубликат ключа.

Замок зажигания уаз буханка: устройство, схема подключения

Эффективное зажигание позволяет быстро без проблем запускать двигатель автомобиля в любых условиях. С исправным зажиганием без перебоев функционируют все системы электрического обеспечения: стеклоочистители, освещение, потребители, датчики, указатели. Какие существуют типы систем, настройка, регулировка зажигания УАЗ 469 – в данной статье.

Система зажигания УАЗ 469

Фото 1: Система зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

  • катушка зажигания УАЗ 469;
  • трамблер;
  • жгуты;
  • коммутатор;
  • свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Фото 2: Схема системы зажигания УАЗ 469 (Источник: Яндекс.Картинки)

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

  1. АКБ;
  2. кнопка массы;
  3. реле-регулятор напряжения;
  4. генератор;
  5. амперметр;
  6. замок зажигания УАЗ 469;
  7. контакты прерывателя-распределителя;
  8. трамблер;
  9. конденсатор;
  10. крышка прерывателя-распределителя зажигания;
  11. бегунок;
  12. свечи зажигания;
  13. провод высокого напряжения;
  14. дополнительное сопротивление;
  15. дополнительное реле стартера;
  16. катушка зажигания;
  17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Как правильно выставить зажигание

Для того, что бы выставить зажигание на УАЗ 469 необходимо придерживаться следующих рекомендаций:

  • Снять крышку трамблера с ротором. Проверить размер зазора между контактами. Его можно регулировать. Между контактами, максимально разведенными, должен быть зазор 0,35 – 0,45 мм. Регулировку лучше всего осуществлять набором щупов. Слишком малый зазор дает слабую искру. При большом зазоре искры может не быть совсем. Сделав нормальный зазор, ротор можно установить на штатное место.
  • Свечным ключом выкрутить свечу первого цилиндра. Закрыть пальцем отверстие под свечу. Пусковой рукояткой провернуть коленчатый вал до тех пор, пока палец не будет выталкивать сжатым воздухом. Этот момент называется началом хода сжатия первого цилиндра.
  • Продолжать проворачивать пусковую рукоятку до совпадения отверстия на шкиве и штифта на крышке распределительных шестерен. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
  • Провернуть пластину октан-корректора вместе с трамблером, чтобы метка совпала со средней отметкой на шкале пластины.
  • Слегка провернуть корпус механизма распределения против часовой стрелки. Прокручивать следует до тех пор, пока контакты трамблера не сомкнутся.
  • Подключить контрольную лампочку с патроном. Один контакт соединить с выводом низкого напряжения трамблера, второй с массой машины. Подключить контрольную лампу можно к кузову авто.
  • Включить зажигание, аккуратно провернуть трамблер по часовой стрелке. Крутить, пока не загорится контрольная лампа, после этого прекратить вращение. Может быть такое, что лампа не загорается. Повторить все действия с самого начала.
  • Затянуть крепежный болт распределителя. Крышку с центральным проводом установить на место. Проверить регулировку, начиная с первого цилиндра. Проверка осуществляется против часовой стрелки.

Порядок зажигания УАЗ 469

Каждый автомобиль имеет свой порядок зажигания. Это значит, что цилиндры двигателя осуществляют свое движение в строго оговоренном порядке. Нарушать его нельзя ни в коем случае. Иначе двигатель полностью разрушится. Порядок зажигания автомобиля УАЗ 469 и работы его цилиндров следующий:

Первый-второй-четвертый-третий.
Проверка осуществляется с учетом подсчета против хода часовой стрелки.

Зачем выставлять зажигание

При правильно выставленном зажигании:

  • Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
  • После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
  • При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
  • Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

Замок зажигания [схема подключения, контактная группа] — «Моя Соната»

Сейчас этот форум просматривают: нет зарегистрированных пользователей и 6 гостей

Vovyllka
Новичок
Сообщения: 13
Зарегистрирован: 30 июн 2010, 19:10
Авто:
Откуда: г. Иваново

Замок зажигания [схема подключения, контактная группа]
