Замок зажигания жигули схема — АвтоТоп

Авто-ТОП Автоваз

Содержание

  • Принцип действия
  • Конструкция
  • Возможные неисправности
  • Заключение
  • Строение и принцип работы замка зажигания ВАЗ 2106
  • Как снять замок зажигания?
    • Что понадобится?
    • Алгоритм действий
  • Как установить замок зажигания?
    • Что понадобится?
    • Распиновка (схема) замка зажигания ВАЗ 2106
    • Пошаговые этапы
  • Проверка работоспособности
  • Видео «Особенности подключения контактов ЗЗ»

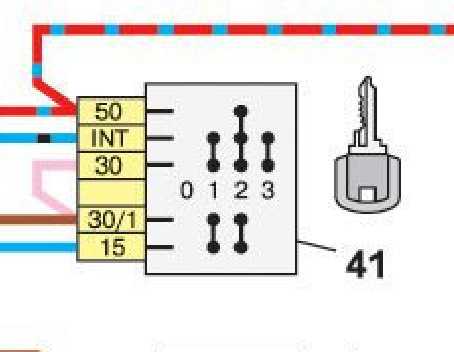

Выводы контактной части выключателя (замка) зажигания автомобилей ВАЗ 2104, 2105, 2107 коммутируются между собой при повороте ключа в разные положения. При этом электрический ток поступает в определенные цепи бортовой сети автомобиля. Постоянно напряжение от аккумулятора и генератора (вывод «30») поступает на выводы «30» и «30/1» контактной части замка. Выводы «15», «50», «INT» необходимы для подачи напряжения в отдельные электрические цепи.

Второй Свободный вывод «INT» служит для подключения радиоприемника.

Таблица коммутации контактов выключателя (замка) зажигания автомобилей ВАЗ 2104, 2105, 2107

Примечания и дополнения

— До 1986 года в контактной части замка зажигания «классики» вместо одного общего контакта «15» имелись два контакта – «15/1» и «15/2». Контакт «15/2» коммутировался с контактом «30/1» и включал отопитель, обогрев заднего стекла и свет заднего хода. Контакт «15/1» коммутировался с контактом «30» и включал все остальное, указанное в таблице для контакта «15».

Еще статьи по системе зажигания автомобилей ВАЗ 2104, 2105, 2107

Запуск двигателя на отечественной «классике» от Волжского автозавода осуществляется с помощью поворота ключа в замке зажигания. Таким образом замыкаются необходимые контакты для пуска стартера. В более современных автомобилях данная опция эволюционировала в дистанционный старт с брелока или запуск с кнопки «Старт/Стоп». Водители, предпочитающие управлять машиной, максимально приближенной к заводскому оригиналу, стремятся восстанавливать при поломках первоначальный вариант комплектации.

Принцип действия

Одной из задач замка является подключение аккумуляторной батареи к бортовой электросистеме и отключение от нее. Для осуществления такой операции достаточно проворачивать ключ. Несправный замок зажигания ВАЗ-2101, схема подключения которого нарушена, функционировать будет с перебоями.

Важно знать, что без правильного подключения контактной группы запустить стартер у водителя не получится.

Благодаря возможности отключения батареи от большинства потребителей аккумулятору удается удерживать заряд длительное время. Таким образом существенно продлевается эксплуатационный ресурс электроприбора. Поэтому важно подключение замка зажигания ВАЗ-2101 по цвету проводов, каждый из которых вводится в рабочий режим при определенном угле поворота «секрета».

Расположенный в подрулевом пространстве слева замок крепится металлическими хомутами к рулевой колонке. Вся конструкция скрыта пластиковыми декоративными кожухами. Водителю доступна лишь центральная шайба, в которой видна личинка с прорезью.

Окружность шайбы оснащена несколькими метками, каждой из них соответствует определенное действие, которым отзывается электросистема водителю:

  • в нулевой метке все большинство электроприборов отсоединено от питания, исключением являются зачастую осветительные приборы;
  • в первой метке схема замка зажигания ВАЗ-2101 позволяет подключить значительную часть потребителей к АКБ, что отражается в отзывчивости приборной панели, которая начинает светиться индикаторами, а стрелки откидываются от своих первоначальных положений;
  • при переводе ключа в следующую позицию поступает напряжение на стартер, что обеспечивает вращение коленвала, но длительное время позиция самовольно не удерживается, а ключ отпружинивает в предыдущее положение, чтобы не повреждать стартер;
  • последняя стояночная позиция ключа дает сигнал штифтам блокировать рулевую колонку, чтобы ее не удавалось проворачивать без вставленного в личинку ключа.

Данное позиционирование сохранилось и во многих последующих моделях авто этой марки. Это позволяет интуитивно пользоваться зажиганием в машине.

Конструкция

Перед тем как подключить замок зажигания на ВАЗ-2101, необходимо ознакомиться с его конструкцией. Узел включает в себя три блока:

  • «секрет» с центральным тоннелем;
  • штифты, предназначенные для удержания рулевой колонки от проворота;
  • контактная группа.

Фишки для контактов установлены в тыльной части цилиндра. Личинку скрывает металлическая оболочка.

За счет уникального «секрета» обеспечивается дополнительная защита от угона авто. Во время проникновения ключа внутрь личинки до упора появляется возможность повернуть ее, замыкая при этом нужные контакты. Таким образом удается уникализировать каждый угол поворота.

Противоугонный узел используется и в последующих моделях. Принцип его работы достаточно прост, так как основан на механике. При изъятии ключа из «секрета» за счет пружины стальной штифт выдвигается в паз, фиксируя руль и, соответственно, колеса в единственном положении.

Контактная группа выступает в качестве электрического выключателя. Она вращается вслед за бегунком, выходящим из механической части замка, ступенчато замыкая и размыкая контакты.

Возможные неисправности

Сбои у замка проявляются из-за выхода из строя одной из частей. Это может быть один из следующих случаев:

  • ломается личинка, что проявляется в износе посадочного гнезда одного из пинов, ослаблении пружин и пр.;
  • запорный стержень повреждается или теряет работоспособность выдавливающая его пружина;
  • контакты окисляются, повреждаются механически либо пригорают.

Для замены личинки потребуется избавиться от пластикового кожуха и фиксирующих металлический хомут болтов. В комплекте с новым замком обязательно идут специальные метизы, у которых после установки необходимо сорвать ключом грани.

Актуальная распиновка замка зажигания ВАЗ-2101 представлена на картинке. Необходимо соблюдать последовательность контактов, а также проводить работы на откинутых клеммах АКБ. В противном случае может произойти короткое замыкание.

Заключение

Возможные неисправности автомобилист сможет устранить самостоятельно в гаражных условиях. Для этого потребуется минимальный набор инструментов и пару часов времени.

Запуск мотора машины осуществляется при помощи замка зажигания (далее — ЗЗ). Но это устройство периодически изнашивается и нуждается в замене. Знание схемы подключения проводов замка зажигания ВАЗ 2106 поможет осуществить смену механизма без услуг специалистов.

Строение и принцип работы замка зажигания ВАЗ 2106

Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

  1. Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
  2. Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
  3. Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
  4. Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
  5. Втулка. Основной элемент личинки.
  6. Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
  7. Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Как снять замок зажигания?

Если требуется поменять изделие, надо выполнить демонтаж, а также установку и соединение выводов проводки. Подробная инструкция представлена в этом разделе.

Пользователь Сандро рассказал об особенностях снятия и замены ЗЗ на классических моделях ВАЗ.

Что понадобится?

Для снятия и ликвидации проблем в работе устройства потребуется следующее:

  • отвертка со шлицевым наконечником;
  • шило либо тонкий длинный гвоздь, его сечение должно составить не более 2 мм, а шляпка должна быть широкой;
  • мультиметр или плюсовая отвертка, потребуется для проверки электроцепи.

Алгоритм действий

Менять замок надо начинать с процедуры демонтажа:

  1. Перед выполнением задачи производится процедура отключения электричества в сети машины. В моторном отсеке от аккумулятора отсоединяется отрицательная клемма. Это делается для предотвращения замыкания контактов на электроцепях, в противном случае можно спровоцировать поломку электроприборов машины.
  2. Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. Это требуется для того, чтобы замок был настроен на положение 0. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота. Иначе демонтаж осуществить не получится.
  3. Выполняется демонтаж защитного кожуха, расположенного вокруг рулевой колонки. Для снятия автовладелец выкручивает по очереди пять болтов, которые фиксируют верхнюю часть защитного пластика к нижней.
  4. Осторожно производится демонтаж пластмассового кожуха. Сначала снимается верхняя часть, затем нижняя.
  5. Теперь надо выкрутить болты, фиксирующие замок к авто. Они находятся под пластиковой облицовкой, в нижней части устройства. Болта два, один из них расположен справа, второй — с левой стороны.
  6. После этого от контактной группы устройства отключаются электроцепи.
  7. Когда провода будут отсоединены, обратите внимание на кронштейн, который установлен с левой стороны от изделия. На нем располагается плоская щель, туда надо вставить шило или подготовленный гвоздь. Инструмент нужно вдавить силой, чтобы сработал фиксатор.
  8. Затем изделие извлекается из кронштейна, для этого надо воспользоваться отверткой с плоским лезвием. Подробно процедура снятия показана на фото.

При отключении замка зажигания на ВАЗ 2106 рекомендуем пометить все контакты, чтобы упростить дальнейшую процедуру подключения.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка.

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

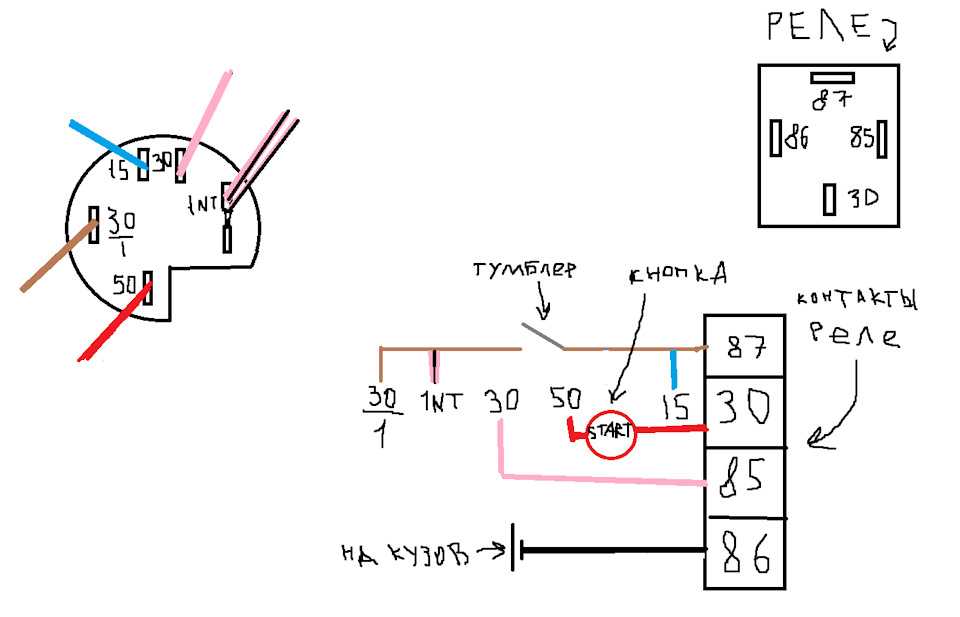

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

  1. Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.
  2. Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
  3. Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
  4. Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

Отдельно следует рассказать о классификации по цветам:

  • 30 — розовый контакт;
  • INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
  • 30/1 — коричневый контакт;
  • 50 — красный контакт, применяется для запуска стартерного устройства;
  • 15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

  1. Ключ вставляется в отверстие на замке и проворачивается в режим 0.
  2. Нажимается фиксатор, а затем устройство монтируется в кронштейн.
  3. Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
  4. Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
  5. Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Проверка работоспособности

Диагностика правильности выполненных работ производится так:

  1. К аккумуляторной батарее подсоединяются клеммы.
  2. Ключ вставляется в ЗЗ в режим 0. Если все контактные компоненты подсоединены верно, то ни одна система авто активирована не будет.
  3. Затем ключ выставляется в режим I. При таком положении питание поступает на СУД, генераторную установку, оптику и датчики контрольного щитка. Также производится включение системы омыва лобового стекла и дворников, сигнальных лампочек и электростеклоподъемников, если они установлены в авто. Надо проверить работу каждого узла.
  4. На следующем этапе диагностики ключ переводится в положение II. Производится подача электричества на все описанные выше системы, но также активируется стартерное устройство.

Если замок зажигания на ВАЗ 2106 подключен верно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из 0 в I.

Видео «Особенности подключения контактов ЗЗ»

Канал Avtoclub_22 рассказал о нюансах подсоединения контактных элементов на замке классической «шестерки».

«>

Замена замка зажигания или контактной группы на автомобиле ВАЗ 2101, 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2109, ВАЗ 2110, ВАЗ 2114.

Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Руль блокирован, что делать

Такое может произойти при исправном замке зажигания, когда руль заклинил штифт противоугонного устройства после изъятия ключа. При попытке включить зажигание и запустить мотор ключ не проворачивается. Попробуйте одновременно левой рукой включать зажигание, а правой рукой проворачивать руль. После нескольких попыток ключ провернётся, руль удастся разблокировать. Следует учесть, что на иномарках руки нужно поменять, замок зажигания расположен с правой стороны рулевой колонки.

А что делать, если такие действия не привели к успеху, а продолжать движение необходимо? Придётся искать другие пути решения проблемы. Некоторые владельцы в порыве негодования просто ломают противоугонный штифт, но лучше попробовать иной способ, если имеется запас времени. Для этого придётся разобрать этот узел, чтобы разблокировать руль. Снимают пластиковый кожух рулевой колонки, как описано ранее.

После этого следует извлечь личинку, в некоторых случаях она свободно извлекается, а если возникли трудности, применяют дрель, свёрла. Вынутая личинка открывает доступ к приводу противоугонного штифта. В глубине виден крестообразный разрез, в который следует вставить мощную шлицевую отвёртку и провернуть штифт в открытое положение, разблокировать руль.

Важно! Не пытайтесь применять вспомогательные инструменты для проворачивания ключа, его можно сломать, что ещё больше усугубит проблему.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Какие еще бывают устройства

Вам представлен выключатель следующего этапа модернизации, он устанавливался на автомобилях с передним приводом Российского производства

Замок зажигания этой конструкции стали устанавливать с левой стороны, как на машинах иностранного производства. В нем предусмотрена система, блокирующая руль. Система электрооборудования получила дополнительное реле. Если вдруг произошла произвольная остановка двигателя, нужно выключить зажигание, затем снова его включить, произвести пуск мотора.

Замок может сломаться в самый неподходящий момент. Качество изготовления отдельных устройств низкое, из-за этого может произойти поломка личинок в нем. В таких случаях меняют прибор новым, а кто-то меняет сердцевину. Замок зажигания этих моделей закрыт пластиковым кожухом, его перед заменой или ремонтом необходимо снять.

Для замены личинок нужно добраться до самого выключателя, удобно выполнить эту операцию при полностью снятом приборе. Понадобиться инструмент:

  1. Тонкие отвертки со шлицевым и крестообразным лезвием;
  2. Острозаточенное небольшое зубило;
  3. Сверло диаметром 2 мм;
  4. Молоток и плоскогубцы.

Важно! Перед началом работ отсоедините «массу» аккумуляторной батареи.

Замок к рулевой колонке может крепиться двумя способами, двумя или четырьмя винтами со срезанными головками. Чтобы демонтировать выключатель зажигания винты срывают с места зубилом, а далее выворачивают плоскогубцами, как показано на фото.

Крепление замка зажигания к рулевой колонке.

Если таким образом не получилось снять, винты следует аккуратно высверлить. От замка зажигания отходит жгут проводов, он заканчивается разъёмом, его отсоединяют. Теперь появился доступ к стопорному штифту личинки, его нужно достать. В дело идет тонкая отвертка, по ней легонько постукивают, пробуют вытащить. При невозможности извлечения личинки с её помощью, нужно высверлить тонким сверлом. Новую деталь устанавливают в порядке обратном снятию.

К кардинальным мерам по разборке выключателя, замене внутренностей прибегают в крайних случаях, когда все способы «лечения» исчерпаны. Следует попробовать очистить от посторонних частиц канал для ключа. Для такой процедуры идеально подходит пилочка ручного лобзика. С её помощью легко извлекаются твёрдые частицы, попавшие в канал замка зажигания. Полезно промыть полость жидкостью для очистки карбюраторов.

Помните! Смазка, попавшая внутрь замка, активно собирает пыль и грязь, впоследствии затрудняющую работу устройства.

В некоторых случаях проблемы может создать деформация ключа, а если точнее, его изгиб. Причин этому достаточно, падение, неосторожное обращение, открывание бутылок с пивом и другие, иногда совсем неожиданные факторы. Положите лезвие ключа на ровную плоскую поверхность, проверьте их состояние. При обнаружении изгиба, его устраняют. Для этого желательно использовать предметы из мягких сплавов, чтобы ещё больше не деформировать ключ.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

  • Отключить провод “массы” от аккумулятора.
  • Повернуть ключ вертикально (в положение “0”).
  • Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
  • Снять кожух.
  • Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.
  • голубой с черной полосой на клемму 15;

  • коричневый на клемму 30/1;
  • розовый на клемму 30;
  • красный (пурпурный) на клемму 50;
  • черный на клемму INT.

Схема соединения проводов также указана на коробке.

  • Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
  • Вытащить старую контактную группу.
  • Вставить новую контактную группу.
  • Установить стопорное кольцо в паз корпуса.
  • Подключить провода к выводом контактной группы.
  • Установит кожух на рулевую колонку и закрутить винты крепления.
  • Подключить к аккумулятору провод “массы”.
  • Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

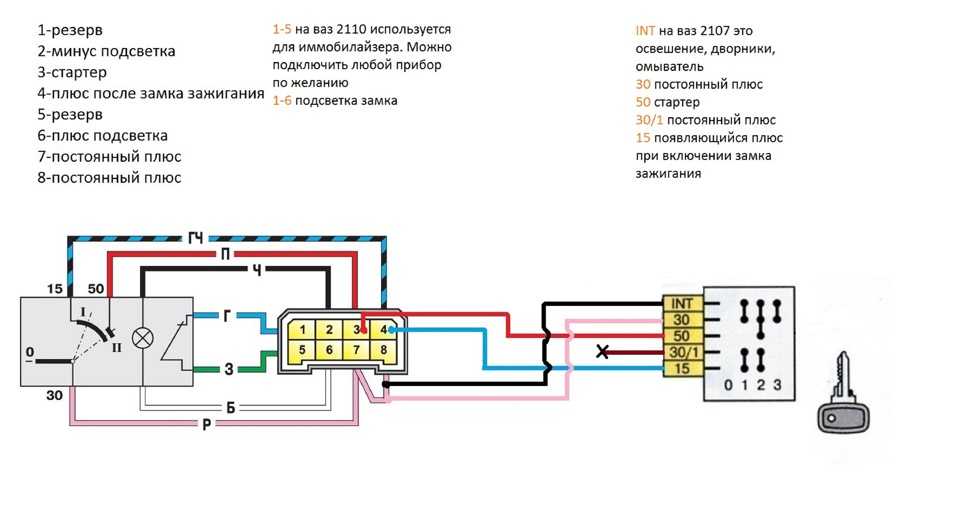

Цветовая градация

Чтобы правильно подключать контакты с тыльной стороны, необходимо знать цвета проводов. К каждой из фишек подходит кабель с изоляцией персонального оттенка. Ориентироваться рекомендуем на схему:

  • вывод 50 – контактирует с красным проводом, соединенным со стартером;
  • вывод 30 – розовый контакт;
  • вывод 30/1 – коричневый кабель;
  • вывод 15 – синий с темной полосой контактирует с обогревателем, зажиганием и пр.;
  • вывод INT – черный кабель, отвечающий за пуск головной оптики и работу габаритов.

После того как вся проводка будет подключена, можем подключать обратно клеммы АКБ и проверяем работоспособность. Поочередно запускаем зажигание в каждой из позиций, тестируя работоспособность приборов.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

  • Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
  • Выставить замок в положение “0”.

  • Открутить винты кожуха рулевой колонки.
  • Демонтировать кожух рулевой колонки.
  • Открутить два болта крепления замка зажигания.
  • Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
  • Отсоединить провода, идущие к контактной группе замка зажигания.
  • Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
  • Установить новый замок на посадочное место.
  • Закрутить болты крепления замка зажигания.
  • Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
  • Установить защитный (декоративный) чехол рулевой колонки.
  • Закрутить болты крепления защитного чехла.
  • Подключить провод “массы” к АКБ.
  • Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

Что он собой представляет

Перед вами узел применяемый на машинах ГАЗ, ЗИЛ, Москвич, Волга и других моделях, выпускавшихся в СССР.

Замок зажигания служит для подключения потребителей электрической энергии к бортовой сети авто, включал стартер для прокрутки коленчатого вала и запуска силового агрегата. Конструкция прибора не имела средств защиты от угона машины. При выходе из строя достаточно снять провода с контактных пластин, чтобы продолжать движение, достаточно замкнуть их между собой.

При невозможности провернуть устройство запуска, не надо сильно отчаиваться. Это может произойти из-за деформации самого ключа, заедания личинок. Прежде чем разбирать выключатель, попробуйте произвести реанимацию. Для этой цели хорошо подходит жидкость WD, её следует ввести в полость неисправного замка зажигания. Иногда легонькое простукивание по корпусу восстанавливает работоспособность выключателя. Появление трудностей с проворачиванием ключа может быть вызвано естественным износом ламелей замка. Если имеется второй экземпляр ключа, сравните их и убедитесь в идентичности изделий. При обнаружении заметного износа, закажите дубликат изделия.

Появление первых моделей ВАЗ показало водителям совершенно новую конструкцию прибора. Он имел устройство защиты от угона транспортного средства. После вытаскивания ключа происходила блокировка рулевого колеса, движение продолжать становилось невозможным. В эпоху дефицита топлива на АЗС водители выключали во время движения для экономии бензина зажигание, в результате происходила блокировка рулевого управления, приводящая к аварийным ситуациям.

Фотография показывает представитель выключателей семейства ВАЗ 2101-2107.

Эта модель не является беспроблемным изделием, поломки случаются в таких узлах. Причем проблемы случаются в контактной группе, механизме запирания, происходит заклинивание, россыпь личинки замка. Проблемы контактной группы решаются просто. Снимаются провода, в ручном режиме происходит коммутация цепей потребителей. Продолжать движение можно длительное время, защищённость машины от угона практически становится равной нулю.

Чтобы не заклинило рулевое колесо, следует демонтировать неработающий прибор из посадочного места. Для этой операции потребуется несколько отверток с крестообразным и плоским лезвием. В первую очередь следует снять пластиковый кожух рулевой колонки, отсоединить проводку. Выключатель фиксируется винтами, их также следует вывинтить. Далее тонкой отверткой с плоским лезвием нужно утопить фиксатор, вынуть изделие наружу.

Для замены личинки его нужно разобрать, вам потребуется:

  1. Сверла диаметром 2 и 4мм;
  2. Шило с прочным жалом, длиной 30-40 мм;
  3. Бокорезы небольшого размера, нож.

Порядок замены личинки:

  • Хромированная крышка завальцована в трех местах, её нужно отогнуть и снять;
  • Под крышкой находят стопорный штифт, его следует вынуть;
  • Рядом с ним сверлят отверстие сверлом 4 мм глубиной примерно 2 мм;
  • В этом углублении меньшим сверлом сверлят отверстие, но под углом до штифта;
  • Когда сверло дойдет до него, сверление прекращают;
  • Теперь в дело идет шило, им штифт выталкивают наружу;
  • Острым кончиком ножа достают неисправную личинку.

Сборку нужно выполнить в обратном порядке.

Если такое случилось с иномаркой

Когда заблокировался руль на иномарке с «автоматом» посмотрите, чтобы рычаг коробки занимал положение «стоянка», в противном случае разблокировать руль не получится. Также применяют одновременное проворачивание рулевого колеса и ключа в замке зажигания. Если произошло заклинивание личинки, то можно попытаться её заменить.

На снимке виден процесс снятия выключателя Гольф 4.

Выполнить операцию несколько сложнее, чем на классике автозавода из г. Тольятти. Если заклинил руль на иномарке, придётся снимать руль. Это делать нужно с осторожностью, особенно на моделях, где имеется подушка безопасности. Перед началом работы обязательно отключите аккумуляторную батарею и сделайте все возможное для предотвращения самопроизвольного подключения. Это убережёт от возможного срабатывания подушки безопасности.

После удачного снятия подушки, колёса автомобиля следует установить в положение прямолинейного движения, это позволит в дальнейшем правильно установить руль. Чтобы правильно выполнить снятие, лучше всего обратиться к инструкции по эксплуатации автомобиля, в случае её отсутствия, поможет Интернет. В некоторых случаях придётся использовать съёмник для демонтажа рулевого колеса.

Вам придётся снять блок с подрулевыми переключателями, иначе к замку не добраться. Некоторые модели иномарок удерживают замки на шлицах рулевой колонки, снять замок в таком случае без специального съёмника проблематично. После его демонтажа, приступают к замене повреждённых личинок. Их замена также может произойти легко, а иногда требуется применение определённого инструмента и усилий.

Сделать это можно разными способами, надавить тонкой отверткой или шилом фиксатор, который удерживает в корпусе личинку. Для других моделей может потребоваться вмешательство по механической разблокировке механизма. Применяют дрель и набор сверл. В любом случае за консультацией обратитесь в инструкцию по эксплуатации автомобиля. Такие работы начинают проводить в том случае, когда имеется новая личинка для замка зажигания.

На снимке показано снятие блокировки личинок автомобиля фольксвагенНа снимке показано снятие блокировки личинок автомобиля фольксваген

ВАЗ 2101 б/у запчасти онлайн по низкой цене

  • Дом
  • Каталог марок автомобилей
  • ВАЗ
  • ВАЗ 2101 технические характеристики
  • Дом
  • Каталог марок автомобилей
  • ВАЗ
  • ВАЗ 2101 технические характеристики
  • Дом
  • . ..
  • ВАЗ 2101 технические характеристики

Выберите спецификацию ВАЗ, чтобы увидеть все детали ВАЗ для продажи.

Последние объявления

Цена: 25,00 €
