Подключение противотуманных фар через реле: схема, инструкция

Эксплуатация13 мая 2017

Безопасность и комфорт – основные качества, достойные внимания владельца автомобиля. Если вы печетесь о себе и каждом пассажире, выбирайте автотранспорт с полной комплектацией. Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто. О том, как установить и как отрегулировать противотуманные фары, будет рассказано далее.

Противотуманные фары в действии

Достоинства функционального осветительного оборудования

Противотуманные фары позволяют частично снять нагрузку с глаз водителя во время вынужденной поездки в сложных погодных условиях. С их помощью удается добиться лучшего освещения дорожного полотна. Наибольшее значение фар кроется в точной подаче света, от чего зависит освещение дороги.

Приборы с точной регулировкой освещают до 10 метров пространства перед автомобилем, чего вполне достаточно для безопасного движения в сложных погодных условиях. Разумеется, для этого понадобится придерживаться определенного скоростного режима. Регулирование фар осуществляется в процессе установки оборудования. Качество освещения дорожного полотна полностью зависит от настройки угла падения светового потока.

Подключение противотуманок

Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Если же вы умеете лишь управлять автомобилем, при этом не касаетесь инструментария, едва ли удастся оборудовать личный автомобиль противотуманками. В таком случае рекомендуется обратиться к специалистам станции технического обслуживания. Прежде чем подсоединить оборудование, понадобится собрать некоторые инструменты и материалы. Вам понадобятся:

  • комплект проводов для подключения противотуманных фар;
  • изолента;
  • колодка и реле фар;
  • колюще-режущие инструменты;
  • предохранитель;
  • кнопка включения.

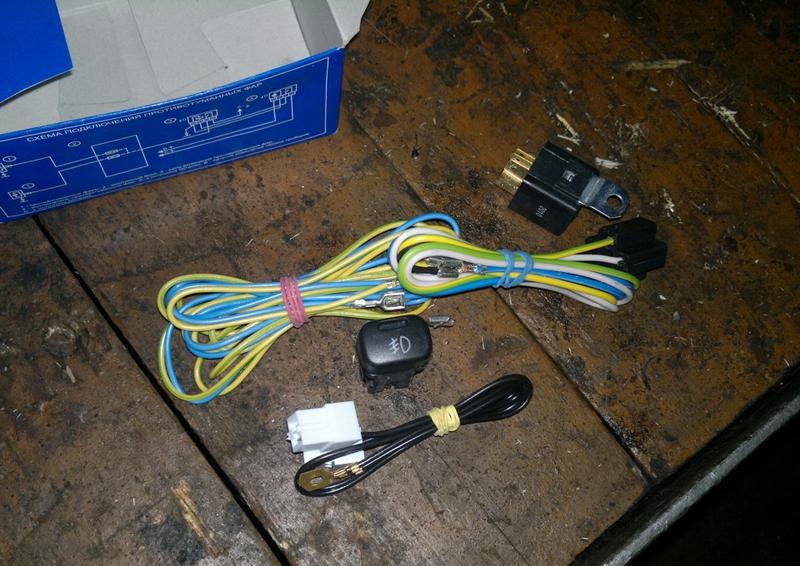

Набор для подключения противотуманных фарКак только набор для подключения противотуманных фар собран и готов к работе, приступаем к подключению противотуманок. Ниже приведен алгоритм установки:

  1. Сначала понадобится снять центральную панель, где располагается пара лампочек подсветки регулятора печи
  2. Ведите рукой по проводам до того момента, как удастся нащупать разъем на два контакта, который пригодится в процессе подключения. К разъему впоследствии понадобится зафиксировать первый контакт на реле.
  3. Возьмите первый провод, после чего соедините с разъемом печной подсветки, тогда как второй провод подключите к кнопке
  4. Подведите провод к реле, благодаря чему удастся получить 12-вольтную цепь и контакт 85 (как показывает схема подключения противотуманных фар через реле приведённая ниже).
  5. Контакт 87 потребуется протянуть к аккумулятору под педалями автомобиля. Также на данном этапе устанавливается предохранитель, рассчитанный на максимальный ток в 15 ампер. Старайтесь разместить предохранитель ближе к аккумулятору
  6. Контакт 86 замыкается с кузовом автотранспорта.
  7. К каждой фаре подводятся два провода (+ и -). Оба плюса, идущие от фар, нужно соединить, тогда как минус соединяется с кузовом. Плюс подключается к соответствующей клемме аккумулятора. Подведите его к реле таким образом, чтобы провода оказались незаметными, а затем соедините с разъемом, обозначенным на схеме цифрой 30.

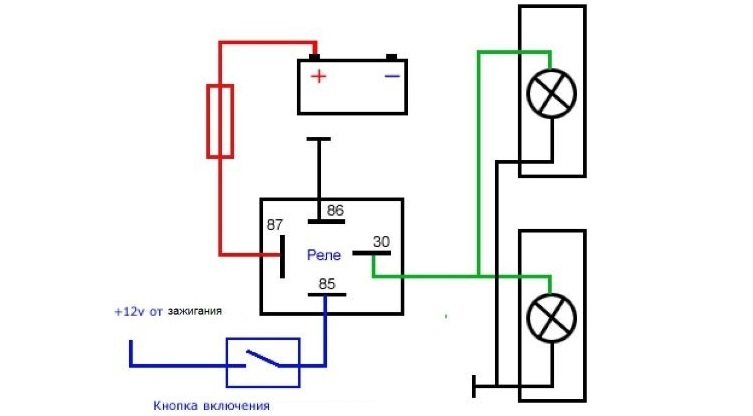

Схема подключения противотуманных фарПосле того как вам удалось подключить противотуманные фары, обязательно их протестируйте, проверьте работоспособность. Если фары не включаются - допущена ошибка.

Рекомендации по установке и требования к оборудованию

Осуществлять монтаж противотуманных фар необходимо согласно действующим Правилам дорожного движения. В ПДД прописаны пункты относительно того, как доукомплектовывать автомобиль противотуманками. Если вы не можете самостоятельно разобраться в установке противотуманных фар, имея схему и четкую последовательность, рекомендуем обратиться к компетентному специалисту. Так удастся сократить нервные клетки и личное время. Схема подключения противотуманок содержится на страницах ПДД.

Добиться качественного освещения дорожного полотна в плохих погодных условиях удастся при соответствующей регулировке угла светового потока.

Свет должен распространяться выше горизонтальной плоскости. Устанавливать фары следует в нижней области кузова, чтобы добиться сближения приборов с дорогой.

Устанавливая противотуманки в нижней части машины, позаботьтесь о сохранности фар, предотвращении ударов от палок, камней, нередко находящихся на дороге. Для этого воспользуйтесь специальными заглушками. Ухаживайте за противотуманными фарам, содержите их в чистоте, и тогда оборудование прослужит вам долгие годы.

autochainik.ru

Схема Подключения Птф Через Реле

Зотов А.


Поэтому при выборе оборудования, которое хочется видеть в салоне или снаружи автомобиля, нужно отталкиваться не от своих потребностей, а от возможностей электрооборудования в комплексе.

При этом в норме не происходит сильного ослепления водителей встречных автомобилей.
Кнопка + реле + предохранитель для подключения ПТФ и других устройств автомобиля



Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ. Подобная схема применяется для использования противотуманок вместо штатных фар головного света.

Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются! Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания.

Это существенно упростит работы. В моторном отсеке провода проложил за отсеком АКБ, далее по краю моторного отсека за монтажным блоком, далее под воздуховодом.

С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.


Ну а вставить в соответствующее посадочное гнездо реле и предохранитель большого труда не составит. Впоследствии, если будет принято решение менять центральный блок электроники — вся проводка уже есть.

как подключить автомобильное реле (свет.зажигание и тд)

Видео-инструкция по установке штатных ПТФ на Ладу Калину

Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует. Подключение противотуманок Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом. Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины. Номинал предохранителя высчитывается с учетом мощности ПТФ.

Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания. А если необходимо, и кнопка позволяет сделать подсветку, то это очень просто сделать, подав на один контакт лампы подсветки плюс от любого провода, на котором появляется напряжение при включении габаритов подсветка панели, соседней кнопки , а другой подключив на массу.

Как правило на кронштейн устанавливаются дополнительные фары.

В районе фар головного освещения имеются технологические отверстия, через которые провода можно вывести к решеткам бампера. И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля мотоцикла и т.


При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.

Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы.

Плюсовые контакты каждой фары соединяются между собой, а затем одним общим проводом подключаются к соответствующему реле цепи питания, согласно схемы подключения ПТФ.
Как подключить противотуманки через реле.

Смотрите также: Как подключить выключатель света двухклавишный

Для чего нужны противотуманки?

Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле.

Настройка производится при помощи самодельного шаблона, представленного ниже. Вот и всё готово! На работу ПТФ они никак не влияют, но зато их провода будут нам нужны.

Линия совпадения располагается на мм ниже высоты центра ламп. Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Но не забываем и о дорожном просвете автомобиля.

Добавил: Анатолий ,Дата: 26 Фев комментария 4 Рубрика: [ Автолюбителю , Новое на сайте ] О параллельном и последовательном подключении По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом. Вместе с реле нужно купить разъем, чтобы провода аккуратно компоновались, а также дополнительный предохранитель на А, который можно разместить отдельно от общего блока. Улучшить видимость удается при понижении высоты светового луча. В таком случае потребуется добиться правильных углов падения светового потока.

Оценить пользу статьи: 3 голос ов , среднее: 5,00 из 5 Загрузка Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы. Схема параллельного включения противотуманных фар Лампочки одним концом присоединяем на массу автомобиля, а другие концы скручиваем и присоединяем к контакту номер 87 нашего реле. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях.

Установка противотуманных фар своими руками


Оптимальная схема подключения Простое подключение выполняется через выключатель напрямую от аккумулятора. Схема и этапы установки данной оптики — далее в нашей статье. Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками. Протяжка проводки для подключения ПТФ От кнопки или ручки включения противотуманных фар нужно протянуть провода к блоку предохранителей. Подключение противотуманок Справиться с установкой противотуманных фар на авто сможет всякий водитель, имеющий представление, как правильно обращаться с инструментом.

В этом случае лучше всего работать в гараже, оснащенном смотровой ямой. Причем неважно, в какую погоду вы едете — при безоблачном небе или при густом тумане — со своей функцией данная оптика справляется всегда. Панель предохранителей и реле.

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Почти все иномарки имеют электроподготовку для установки противотуманных фар.
Автомобильное реле. Как работает? Для чего нужно? Как подключить?

Как правильно подобрать противотуманки

Каким требованиям должны соответствовать ПТФ? Противотуманные фары не являются обязательным компонентом машины: заводы-изготовители нередко игнорируют данный функциональный и полезный элемент, желая максимально удешевить выпускаемые авто.

Один из них от каждой фары отводим и соединяем друг с другом. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать?

Начинать работу по установке противотуманок в машину следует с отсоединения минусовой клеммы аккумулятора.

Здесь же устанавливаем амперный предохранитель. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам. Проводку к правой фаре тянем вдоль силовой балки крепления бампера, на ней, кстати, уже имеются фиксаторы для закрепления кабеля. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Еще по теме: Проектирование систем электроснабжения

Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист. Один из них от каждой фары отводим и соединяем друг с другом.

Важно не допускать ошибки и не монтировать ПТФ на провода, предназначенные для габаритных огней, так как заводом не предусмотрено использование этих кабелей с превышением потребления тока. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист. Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда — можно попробовать подключить их напрямую к аккумулятору. Допускается более сложный вариант монтажа, который подразумевает соединение кабелей в системе зажигания.

Архивы статей

Настраивать фару можно при помощи специального ключа, входящего в комплект. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Впоследствии, если будет принято решение менять центральный блок электроники — вся проводка уже есть. Если данной комплектацией противотуманки не предусмотрены, на их место ставятся заглушки, которые легко извлекаются и на их место монтируются ПТФ.

Они прекрасно могут быть применены и для освещения тех участков, которые не освещает штатная оптика. Добавил: Анатолий ,Дата: 26 Фев комментария 4 Рубрика: [ Автолюбителю , Новое на сайте ] О параллельном и последовательном подключении По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом. Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Как подключить Противотуманки(птф),Ходовые огни через реле

tokzamer.ru

Схема подключения противотуманок через реле — Лада мастер

Подключение противотуманных фар, если они не предусмотрены заводом изготовителем, вовсе необязательная процедура, но безусловно полезная. Не стоит говорить о том, как освещенность дорожного полотна может повлиять на безопасность движения, на усталость глаз и на комфорт вождения автомобиля в сложных погодных условиях. Противотуманки очень полезная штука, но подключать их нужно правильно, тем более современные модели.

Содержание:

  1. Для чего и как подключать противотуманные фары
  2. Почему именно противотуманные?
  3. Электрическая схема подключения противотуманок
  4. Как подключить противотуманные фары через реле
Для чего и как подключать противотуманные фары

Каждый источник света имеет свой спектр излучения, и если мы говорим о противотуманных фарах в исконном понимании этого термина, то они должны обладать непростым спектральным балансом. Дело в том, что стандартный, стоковый свет, устанавливаемый на автозаводе имеет достаточный запас яркости, интенсивности, и если головной свет настроен правильно, то его с головой должно хватать для повседневной эксплуатации. Другое дело, старые модели автомобилей, которые на момент выхода с конвейера не имели таких осветительных приборов, как современные автомобили.

Для чего Для чего

Так или иначе, но дополнительное освещение не помещает никогда. Смысл установки противотуманных фар трактуют зачастую не совсем верно. Противотуманка — это фара с особым цветовым спектром света, который совсем по-другому ведет себя в условиях густого тумана. Чаще всего на противотуманные фары ставили желтые светофильтры, потому что только они могли придать пучку света особые характеристики. Каким образом влияет светофильтр? Самым непосредственным.

Почему именно противотуманные?

Дело в том, что туман представляет собой водяную взвесь, мельчайшие частички влаги, которые во взвешенном состоянии находятся над почвой. Оптическая структура капли такова, что обычный свет от обычных фар головного света она просто отражает, как зеркало. Какой бы мощности ни были белые лампы, какой бы ни была природа их света, они ни за что не пробьют маленькую частичку воды, каких миллиарды расстелилось перед вашим капотом. Они просто будут создавать белую стену, и чем ярче будет свет, тем прочнее будет эта стена. Желтый спектр — наоборот, не отражается от водяной взвеси, а прошивает ее насквозь, и хотя видимость не стает идеальной, но значительно отличается от условий движения, которые создают фары головного света.

Электрическая схема подключения противотуманок

Таким образом, мы больше не будем путаться в терминах. Если речь идет о подключении мощной лампы, то она подключается по такой схеме.

Электрическая схемаЭлектрическая схема

Схема подключения противотуманных фар через реле поясняет практически все сложности, которые могут возникнуть при установке. Тем не менее, мы приведем несколько комментариев к схеме, чтобы ее работа была более понятной, а установка более осмысленной.

Как подключить противотуманные фары через реле

Для подключения фар нам понадобятся некоторые инструменты:

  • дополнительные провода и клеммы;
  • предохранитель противотуманных фар;
  • реле противотуманных фар;
  • изолента;
  • колюще-режущие инструменты;
  • кнопка включения, если вы не хотите задействовать одну из неиспользуемых на приборной панели.Реле и материалыРеле и материалы

Первым делом стоит определиться с физическим расположением реле. Оно небольшое, поэтому его можно даже не крепить, а спрятать за приборной панелью. Но место найти ему нужно, поскольку нужно как-то отмерять провода. Снимаем приборную панель и центральную консоль, находим место для реле.

Питание релеПитание реле

Питать реле мы будем от габаритных огней, вместе с которыми включается подсветка приборов и центральной панели. Находим любой подсветочный провод с разъемом, крепим к нему первый провод от реле. Второй провод должен идти на кнопку включения. Где ее разместить — решать вам.

МонтажМонтаж

Далее протягиваем провод от контакта 87 к АКБ, предварительно расположив в удобном месте предохранитель. Контакт 86 реле соединяем с массой в любом удобном месте. Собственно, схема подключена, осталось только поставить противотуманки, а эта работа схемы не требует.

Согласно ПДДСогласно ПДД

При установке самих противотуманок нужно внимательно ознакомиться с нормами установки дополнительного светового оборудования, которые прописаны в ПДД. Иначе, проблем потом не оберешься. Также противотуманки стоит тщательно отрегулировать, но это совсем другая история. Пусть ваши противотуманки светят ярко в любой туман, и безопасных вам дорог!

Читайте также Светодиодные фары своими руками, Втягивающее реле стартера Ваз 2107 — цена

ladamaster.com

Подключение противотуманок через реле: схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации. как подключить противотуманки через релеОднако есть машины, в которых приходится производить самостоятельно подключение противотуманок через реле. Схема и этапы установки данной оптики – далее в нашей статье.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

подключение противотуманок через реле схемаЭто и есть та самая схема подключения реле противотуманок. В принципе, она не представляет никакой сложности, и разобраться с ней очень просто.

С чего начать монтаж?

Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

2114 подключение противотуманок Как подключить противотуманки через реле далее? Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Дальше протягиваем 87 контакт под педалями к АКБ.

Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей. подключение противотуманок на ваз 2110 На этом завершается подключение противотуманок через реле. Схема соединения, как мы видим, очень проста, поэтому справится с такой задачей даже начинающий автомобилист.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется - это пара новых противотуманок и до 100 сантиметров провода (про запас). схема подключения противотуманок через реле ПТФ для иномарок чаще всего имеют два провода, окрашенных в черный и красный цвет. Последний соединяется с «плюсом», а первый – с «минусом». Хотя на некоторых экземплярах (как, например, на противотуманках для «Дэу Нексия» азиатского производства) непринципиально, какой цвет к чему подключать. Красный вполне может выполнять функцию «плюса» и «минуса». Кстати, если в бампере вы не обнаружили проводов для соединения оптики, не беда – можно попробовать подключить их напрямую к аккумулятору. Причем необязательно тянуть «плюс» и «минус» от каждой лампы по отдельности. Порядок монтажа может быть следующий – к клеммам аккумулятора (точнее, под них) устанавливаются два провода (как мы уже сказали, черный и красный), которые идут сначала на левую фару со стороны водителя, а затем на правую. Если провода короткие, берем более длинные, зачищаем их контакты на концах и соединяем. Придется для этого запастись изолентой. Цвет длинного провода, который будет соединяться с ПТФ и АКБ, не принципиален. Главное, чтобы вы не запутались в полярности. Также следует быть бдительным и перед установкой отключить питание от аккумулятора. В противном случае малейшее соприкосновение провода с кузовом может повлечь короткое замыкание.

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).
схема подключения реле противотуманок

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

  1. Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
  2. Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
  3. Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
  4. При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).
    подключение противотуманок на ваз 2110

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства – это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара – это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.

autogear.ru

Подключение птф. Схема подключения противотуманок через реле.

По новым Правилам на автомобиле нужно ездить днём так же, как и ночью со светом. Можно с ближним светом, ходовыми огнями или противотуманными фарами. Сегодня рассмотрим: как можно подключить противотуманки на свой автомобиль. Противотуманные фары к тому же окажутся полезными и в туман. Чтобы сэкономить можно подключить противотуманные фары и самому. Ничего сложного в подключении противотуманок нет, и с этим заданием справится любой!

При монтаже ПТФ может оказаться полезной электрическая схема включения основного света фар автомобиля.

Штатная схема подключения передних фар автомобиля.


1. Блок фара.

2. Панель предохранителей и реле.

3. Подрулевой переключатель.

4. Кнопка на три положения в салоне авто.

5. Замок зажигания.

6. Приборная панель.

И так, противотуманные фары куплены, как раз те, какие нужны для Вашей модели автомобиля (мотоцикла и т.д.). Установлены. Осталось сделать электрическое подключение ПТФ.

Схема параллельного включения противотуманных фар


Лампочки одним концом присоединяем на массу автомобиля, а другие концы скручиваем и присоединяем к контакту номер 87 нашего реле.

На 30 контакт реле подаём плюс через предохранитель не менее 15 Ампер , плюс берётся до панели с предохранителями, лучше ближе к АКБ.

Теперь подсоединяем кнопку включения протифотуманных фар одним концом на корпус авто, а другим концом к 86 контакту нашего реле.

Контакт 85 реле идёт на плюс 12В, которые появляются при включении зажигания. Этот плюс можно поискать на панели предохранителей.

Автоматическое включение ПТФ

Если Вы хотите, чтобы туманки автоматически включались, когда машина заведётся, то этот провод подключаем к контрольной лампочке «зарядка» в приборном щитке. Кнопка «ПТФ» в салоне при этом должна быть включена.

Вот и всё готово! Теперь при нажатии на кнопку включения минус подаётся на обмотку реле — реле срабатывает и тем самым замыкает контакты 30 и 87 реле и — на наши лампочки загораются!

Противотуманки работают!

Экономичное (последовательное) включение ПТФ

Если Вы используете противотуманки только для того, что положено ездить днём со светом и не собираетесь ими пользоваться в туман. То две противотуманки можно соединить между собой последовательно. Туман они, конечно «не пробьют», но днём видно, что автомобиль едет со светом.


Тем самым мы «убьём» трёх зайцев 🙂

  1. Падение потребляемого тока в 4 раза! Это значит меньше нагрузка на генератор, контакты реле и проводку. Из за того, что меньше нагрузка на генератор и на двигатель в целом — это хоть и немного, но расход потребляемого топлива будет меньше.
  2. Так как лампочки светятся в пол накала — лампы прослужат дольше, а также меньше происходит нагрев самой противотуманки и главное — стекла.
  3. Мы не включаем головной свет, тем самым бережём дорогие лампы и экономим энергию авто.

Обе схемы подходят для любой марки автомобиля, мотоцикла, скутера или трактора.

Зотов А.В. Волгоградская обл.

Популярность: 13 838 просм.

Дополнительное электрооборудование на автомобиле любой марки - это лишняя, непредвиденная нагрузка на бортовую сеть. Поэтому при выборе оборудования, которое хочется видеть в салоне или снаружи автомобиля, нужно отталкиваться не от своих потребностей, а от возможностей электрооборудования в комплексе. Тогда схема не будет перегружена, тогда АКБ и генератор будут работать в нормальном режиме. А как быть с противотуманками? Попробуем разобраться, а так ли они нужны.

Противотуманки. Ну

alfcars.ru

Как подключить противотуманки через реле — Лада мастер

Дополнительное электрооборудование на автомобиле любой марки — это лишняя, непредвиденная нагрузка на бортовую сеть. Поэтому при выборе оборудования, которое хочется видеть в салоне или снаружи автомобиля, нужно отталкиваться не от своих потребностей, а от возможностей электрооборудования в комплексе. Тогда схема не будет перегружена, тогда АКБ и генератор будут работать в нормальном режиме. А как быть с противотуманками? Попробуем разобраться, а так ли они нужны.

Содержание:

  1. Противотуманки. Нужны ли?
  2. Как правильно подобрать противотуманки
  3. Как правильно подключить противотуманки
  4. Схемы подключения и настройка противотуманок

Противотуманки. Нужны ли?

Как подключать и где устанавливать Как подключать и где устанавливать

С точки зрения эстетики, безусловно, лишние источники света на автомобиле всегда выглядят более эффектно, особенно если они яркие. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать? И какого цвета должно быть стекло? Масса вопросов, но все они разбиваются об одно единственное «хочу». В принципе, противотуманные фары нужны, если они соответствуют своему названию и назначению. Противотуманки — это не просто дополнительные фары. Это свет, который предназначен именно для езды в условиях плохой видимости, а именно — в тумане.

Свет для езды в условиях плохой видимостиСвет для езды в условиях плохой видимости

Поэтому-то и устанавливают в противотуманки желтый светофильтр. В этом случае совсем неважно, какая стоит лампа в фаре — галогенка, обычная лампа накаливания или диодные противотуманки. Главное, цвет светового потока. И вот почему. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Попадая на поверхность каждой капли, белый свет преломляется и рассеивается, превращаясь в непроницаемую пелену. Получается сплошная стена из белого света, облако, сквозь которое увидеть что-либо сложно. Желтый спектр же способен пробивать взвесь, не так рассеиваясь, поэтому и видимость в общем при использовании желтого светофильтра лучше.

Лучше применять маломощные источники светаЛучше применять маломощные источники света

Как правильно подобрать противотуманки

Однако не всегда противотуманки используются только для таких условий. Они прекрасно могут быть применены и для освещения тех участков, которые не освещает штатная оптика. Это может быть правая кромка обочины, дистанция непосредственно перед капотом автомобиля. Естественно, что на дальнобойность света это не влияет никак, но для получения полной картины о состоянии дорожного покрытия противотуманки будут полезны.

Строгое соответствие нормам ПДДСтрогое соответствие нормам ПДД

Мощность противотуманных ламп — дело десятое. Именно поэтому при возможности лучше применять маломощные источники света и здесь, как нигде, лучше всего выглядят светодиодные лампы. Их же можно использовать в качестве дневных ходовых огней, главное — строгое соответствие нормам ПДД, иначе вместо пользы они принесут одни проблемы.

Эти нормы четко расписаны в Правилах, поэтому останавливаться на них мы не станем. Следовательно, в пользу противотуманных фар можно засчитать такие доводы:

  • улучшение обзора в тяжелых погодных условиях — дождь, туман, снегопад;
  • улучшение углов обзора в нормальных ночных условиях;
  • противотуманки можно применять, как дневные ходовые огни;
  • габариты автомобиля в сложных условиях лучше просматриваются даже издалека;
  • линзовые противотуманки позволят точно сфокусировать пучок света на неосвещенные участки трассы.Кнопка включенияКнопка включения

Словом, если мы решили ставить противотуманки любого типа, не считая ксеноновые, их нужно подключать по совсем иной схеме, осталось рассмотреть схему и перед тем, как подключить противотуманки через реле, подобрать необходимые комплектующие.

Как правильно подключить противотуманки



А их понадобится не так много, тем более, что почти в каждом современном автомобиле в минимальной комплектации уже есть готовые места под противотуманки и часто уже установлена кнопка включения. В крайнем случае, кнопку можно установить или использовать свободную. Технологически, заводские противотуманки подключаются параллельно с задним противотуманным фонарем. Но если есть необходимость включать их отдельно, как дневные огни, тогда придется немного повозиться. Фары подключаются только через реле.

Вместе с реле нужно купить разъемВместе с реле нужно купить разъем

Реле снижает риск перегрузки на всей сети автомобиля и нагрузку на кнопку включения, особенно если на противотуманках установлена лампа большой мощности. Часто вместе с противотуманками продают готовые наборы, в которые входит и реле, и кнопка, и комплект проводов с колодками, но цена набора, естественно, выше.

Схемы подключения и настройка противотуманок

Для подключения используется любое автомобильное четырехконтактное реле. Схема подключения довольно проста и ее мы привели выше. При выборе реле нужно посмотреть на силу тока — для противотуманок обычно используют от 30 А, можно установить и до 70, в зависимости от мощности ламп. Как видно по схеме, у реле есть две группы контактов — управляющие и подключающие.

Схема подключенияСхема подключения

Вместе с реле нужно купить разъем, чтобы провода аккуратно компоновались, а также дополнительный предохранитель на 15-20А, который можно разместить отдельно от общего блока.

Подключить кнопкуПодключить кнопку

Питание на реле, как правило, берут от замка зажигания, а кнопку располагают либо на штатном месте, либо выбирают удобное для себя. После установки противотуманок и проверки их работоспособности, обязательно нужно настроить их так, чтобы световой поток работал в плоскости, которая находится ниже, чем плоскость работы ближнего света штатной оптики. Угол освещения при условии соблюдения высоты светового потока, можно выбирать любой подходящий.

Поможет улучшить видимость в плохих условияхПоможет улучшить видимость в плохих условиях

Несложная модернизация оптики автомобиля поможет улучшить видимость в плохих условиях, а также внести свежий штрих во внешний вид автомобиля. Удачной установки и ровных и светлых всем дорог!
